Как провести электропроводку частном в доме: Журнал о дизайне интерьеров и ремонте Идеи вашего дома — IVD.ru

Электропроводка в частном доме — ВольтКом

Электропроводка — ахиллесова пята многих частных домов и коттеджей. Домовладельцы по инерции, оставшейся еще с советских времен, не считают нужным уделять большого внимания электромонтажным работам, прокладывая проводку самостоятельно или с помощью знакомых, зачастую даже без проекта. Действительно, долгое время частные дома не потребляли слишком много электроэнергии — требовалось, в основном, только освещение. Однако современный коттедж — это сложная электросистема, которая включает в себя освещение, отопление, вентиляцию, системы охраны и видеонаблюдения, молниезащиту, установки бесперебойного питания и многое другое. Любая ошибка в расчетах, выборе материалов, монтаже и подключении чревата не только выходом из строя оконечного оборудования, но возникновением пожароопасных ситуаций.

Подготовка к монтажным работам

Задуматься о монтаже электропроводки стоит на стадии черновой отделки дома. В первую очередь, необходимо определиться с типом проводки — открытой или закрытой. Открытая проводка подразумевает прокладку проводов по поверхности стен или потолка, на скобах, в кабель-каналах или гофрированных трубах. Такой тип размещения обычно выбирают для деревянных домов, бань и служебных помещений. Закрытая проводка требует устройства технологических отверстий и каналов внутри стен и перекрытий, подходит для кирпичных, блочных и монолитных строений.

Важно: если вы не уверены в полном отсутствии коммуникаций в доме, обязательно прозвоните стены специальным датчиком. Все элементы старой проводки обязательно должны быть убраны.

Выбрав тип проводки, можно приступать к составлению проекта.

  • Сначала необходимо определиться с типом питания. В жилых домах используются однофазные, двухфазные и трехфазные сети с напряжением 220В или 380В. Чем выше планируемая мощность электропотребления, тем больше нужно фаз.
  • Далее составляем список всех электроприборов и рассчитываем суммарную потребляемую мощность.
  • Разделяем приборы на группы, к каждой из которой от электрощитка будет подведена отдельная линия. Группы могут быть следующие: осветительные приборы, розетки в одном помещении, приборы, подключаемые к слаботочным линиям. Отдельная линия нужна для каждого мощного прибора: духового шкафа, кондиционера, бойлера, газового котла и так далее. Для каждой группы приборов в щитке должен быть предусмотрен защитный автомат. Если в доме больше одного этажа, каждый этаж снабжается мощным защитным автоматом, к которому подключаются остальные защитные устройства.
  • Выбираем розетки и выключатели. Кроме эстетических соображений, учитываем тип розетки (внешние или внутренние, утапливаемые в стене), а также наличие пыле- и влагозащиты.
  • Выбираем тип кабеля. Сечение, материал и количество жил зависят от мощности подключаемых приборов. Не забываем про изоляцию.
  • На последнем этапе рисуем схему электропроводки, где с учетом планируемого расположения мебели и электроприборов размечаем расположение проводов, розетки, выключатели, светильники, распределительные коробки, электрощитки (к ним должен быть организован постоянный быстрый доступ). Важно учесть: кабели нельзя проводить вблизи прочих коммуникаций, таких как водопроводные, газовые трубы, слаботочные сети.

Готовый проект согласовывается с управляющей компанией, после чего подается заявка на подведение самонесущего кабеля к дому.

Монтаж электропроводки

В первую очередь необходимо смонтировать распределительный щит. В нем должны находиться приборы учета, нулевая и заземляющая шина, общие автоматы и УЗО, защитные устройства отдельных групп электропотребителей. Кроме того, в щите может быть установлен УЗИП, необходимый для обеспечения внутренней молниезащиты дома.
В щит от столба будет проложен несущий электрокабель. Эту работу должен будет выполнить электрик энергоснабжающей компании.
Теперь можно приступать к прокладке электропроводки. Особое внимание нужно уделить соединению проводов. Это можно сделать следующими способами: с помощью клеммной коробки, соединительных колодок, сваркой и пайкой. В крайнем случае можно использовать скрутку, но только если оба провода изготовлены из одного и того же материала.
После завершения монтажа проводки приступают к установке розеток и выключателей, распределительных коробок, электрощитов. Важно позаботиться о заземлении.

Готовую проводку должен проверить специалист, если работы выполнены без ошибок, он выдаст акт, необходимый для ввода системы в эксплуатацию.
После получения допуска на подключение, можно заключать договор с энергоснабжающей компанией.

Монтаж электропроводки в частном доме — это сложный процесс, требующий не только знания закона Ома, но и учета множества неочевидных на первый взгляд нюансов. Важно не только грамотно составить проект, но и выбрать негорючие материалы, позаботится о гидроизоляции, корректно смонтировать контур заземления, продумать размещение электрощитов и распределительных коробок, предусмотреть возможность подключения источников бесперебойного питания, а также оставить резервные мощности для подключения дополнительного оборудования.
Если вы не уверены в своих силах, стоит обратиться за консультацией к профессионалам как минимум на этапе планирования.

Электропроводка в частном доме, монтаж, нормы и правила прокладки и разводки проводов

Прежде чем начинать монтаж электропроводки в частном доме необходимо составить проект. Он включает выбор технических решений, подбор сечения проводника, способа прокладки и т.п.

Эта статья содержит информацию о правилах расположения кабельных трасс, способах монтажа проводки в различных строительных конструкциях в зависимости от типа материала и многое другое.

ПРОЕКТИРОВАНИЕ ЭЛЕКТРОПРОВОДКИ В НОВОМ ДОМЕ

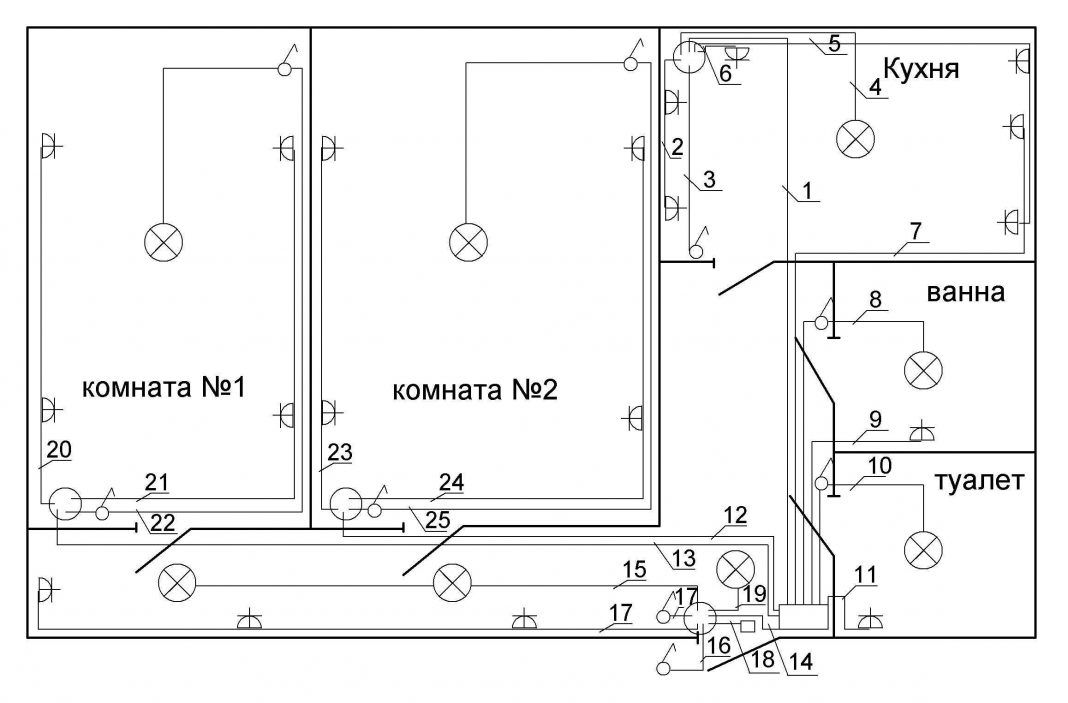

Проект прокладки электропроводки в частном доме включает схему разводки, сметную документацию, кабельный журнал, где указывается тип и сечение кабеля для каждой линии. При составлении схемы необходимо учесть количество бытовой техники и ее примерное расположение, особенно крупного энергопотребляющего оборудования.

Схема выполняется с применением правил и специфических изображений, принятых в современных нормативах. А именно, СП 256.1325800.2016 — свод правил, где описаны технические требования к устройству систем энергоснабжения, и заземления и ПУЭ — актуальной версии №7 от 12.

02.2016 года.

После того как на схеме были обозначены основные точки, отмечают линии прокладки кабелей, выбираются варианты стыковки. А самое главное отдается предпочтение тому или иному типу разводки проводов.

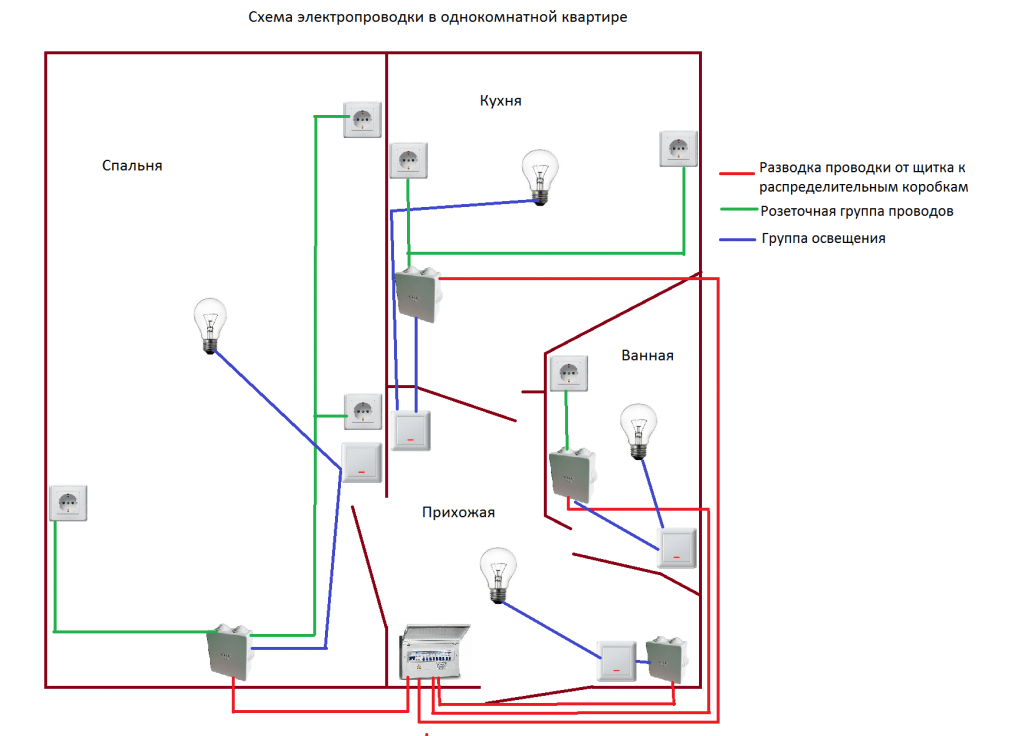

Профессионалы советуют разделять электропроводку в частном доме на отдельные зоны:

Освещение: жилые комнаты, прихожая, кухня и санузел, коридор или холл.

Электроснабжение. Как правило разделяется на три подгруппы:

  • комнаты, коридор и прихожая;
  • санузел;
  • кухня.

На каждой электроприбор высокой мощности планируются отдельные линии (электро духовка, электрокамин, бойлер ГВС, электрическая варочная поверхность).

Такая разводка электропроводки в частном доме является одним из многих вариантов, но наиболее оптимальным с точки зрения эксплуатации, ремонтопригодности и затрат.

Сама схема может быть составлена с применением универсального или специализированного программного обеспечения:

AutoCAD.
Одна из наиболее популярных универсальных программ, в которой можно составить схему электрической разводки для любого объекта. Данная программа является довольно дорогостоящей. Однако в интернете можно найти немало Триал версий, имеющих русскоязычный интерфейс.
Visio.
Программа предназначена для составления электрических схем. Имеет интуитивно понятный интерфейс и удобна в применении, за что ее чаще всего выбирают начинающие электрики и любители. Программа имеет несколько ограниченные функциональные возможность с точки зрения составления смет.
Eagle.
Спецпрограмма для формирования схем электропроводки. Существует два режима функционирования — ручной и автоматический. Во втором варианте схема составляется в соответствии с заложенным алгоритмом на основе отсканированного или перенесённого вручную плана сооружения.

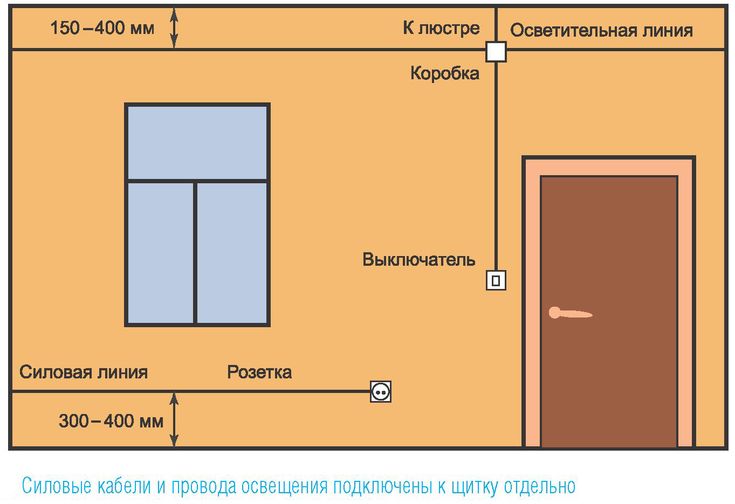

Прокладка электропроводки в доме осуществляется строго горизонтально или вертикально, с поворотом в 90°. Различные диагонали плавные повороты и другие способы экономии кабеля недопустимы. Исключение могут составлять повороты и уклоны, связанные с особенностями строительных конструкций.

Прокладка кабелей по горизонтали осуществляется на высоте 1,9-2,0 м, но на расстоянии не менее 10-15 см от поверхности плиты перекрытия. Установка проводов по вертикали должна осуществляться на расстоянии от края дверных и оконных проемов не менее 10 см.

КОНСТРУКЦИИ ИЗ НЕГОРЮЧИХ МАТЕРИАЛОВ

Монтаж электропроводки в доме возведенном из негорючих материалов (кирпич, сборный или монолитный железобетон, пено- газобетонные блоки, гипсоблоки для внутренних простенков) осуществляется с применением скрытой проводки.

Это значительно повышает безопасность эксплуатации, так как защищает провода от различных механических повреждений. Кроме того скрытая проводка делает внешний вид помещения эстетически более привлекательным, так как не видны инженерные коммуникации.

В соответствии с требованиями ПУЭ. Разрешается использовать строительные конструкции из негорючих материалов в качестве основания для прокладки несменяемой электропроводки, выполненной закрытым способом.

Для облегчения прокладки допускается использование технологических отверстий, каналов или борозд.

В качестве электро кабелей допускается применение простого изолированного провода типа ВВГ. Он размещается в штробах или технологических каналах без использования дополнительной защиты в виде гофры, металлических труб или других защитных элементов.

Если стена в последствии будет покрыта толстослойной штукатуркой, торт вполне можно обойтись без дополнительного штробления. Провода по линии прокладки фиксируются при помощи дюбель гвоздей, к которым они притягиваются специальными хомутами. Ниши под розетки и выключатели вырезаются в стене при помощи специальных сверл — коронок.

Нужно обязательно сохранить схему разводки кабелей. Впоследствии она пригодится при выполнении ремонтных работ.

Если планируется отделывать стены тонкослойными декоративные материалами, то для удобного размещения проводов стены необходимо будет штробить.

КОНСТРУКЦИИ ИЗ ГОРЮЧИХ МАТЕРИАЛОВ

Как правильно сделать электропроводку в частном доме из горючих материалов?

Прежде всего, это касается древесины во всех ее проявлениях: оцилиндрованное бревно, профилированный брус, каркасная технология строительства. Для сооружения такого типа может быть использована как открытая, так и скрытая проводка.

Способ прокладки зависит не только от технических параметров и от эстетического вкуса домовладельца. Если раньше открытая проводка была чисто унитарной, и использовалось в технических и вспомогательных помещениях. Теперь с применением новых типов проводов (с матерчатой изоляцией различных цветов), изоляторов и электроустановочных изделий выполненных в стиле ретро.

Для технических помещений рекомендуется использовать различные типы кабель-каналов, так как это обойдется значительно дешевле. В качестве кабель-канала используется пластиковые короба или гофра.

Ретро электропроводка в частном доме.

Ретро стиль никогда не выходит из моды. Он используется, как правило, на дачах или деревянных домах. Имитирует уровень технологического процесса начала прошлого века.

Для крепления кабелей к стене в качестве опор используются керамические изоляторы. Их размер подбирается таким образом, чтобы между проводом и стеной было расстояние не менее 1 см, шаг установки 50-70 см.

Это обеспечит надежное крепление и предотвратит провисание.

При использовании электропроводки необходимо учитывать тот факт, что большинство современных приборов требует подсоединение к заземляющему контуру. Таким образом, электропроводка состоящая из двух проводов, не подходит.

Трехжильный ретро кабель и встречаются довольно редко, и стоит неоправданно дорого. Можно самостоятельно добавить дополнительный кабель той же марки.

В местах прохождения сквозь внутренние конструкции сооружения, состоящие из горючих материалов, провода укладываются в защитную металлическую гильзу — трубу.

Ее толщина также регламентируется в зависимости от сечения используемого провода:

  • до 2,5 мм2 — толщина трубы не нормируется;
  • до 4 мм2 — необходимо использовать гильзу с толщиной стенки не менее 2,8 мм;
  • от 6 до 10 мм2
    — толщина стенок трубы не менее 3,2 мм.

Торцы гильзы заделываются негорючим материалом для предотвращения распространения пламени из одного помещения в другое через технологические каналы.

Скрытая проводка в частном доме из горючих материалов выполняется, преимущественно, в пустотах стен и под перекрытиями. Штробирование менее распространено, так как сильно влияет на дизайн помещения.

Чаще всего закрытый тип проводки выбирается для помещений, где декоративно-отделочные материалы мне выступают деревянные панели, вагонка и т.п.

Для защиты от возгорания проводка, размещенная в пустотах и технологических нишах, обязательно помещается в металлическую гофру. При этом должен быть обеспечен доступ к кабелям для возможности замены.

Даже обладая теоретическими знаниями, чтобы сделать электропроводку в частном доме домашние мастера зачастую не имеют соответствующих навыков. Поэтому, чтобы подтвердить правильность выполненных работ обязательно необходимо пригласить опытного специалиста.

  *  *  *

© 2014-2023 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Как перемонтировать дом, не снимая гипсокартон: 4 этапа и советы

Замена электропроводки всегда является больной темой для домовладельцев, так как большинство людей сразу же думают о понесенных расходах или беспорядке и сложности, связанных с проектом. Однако неправильная проводка может оказаться более дорогостоящей и привести к большему ущербу, поскольку приводит не только к коротким замыканиям, но и к возгоранию.

Провод, который вызывает искру или перегрузку по току, иногда может привести к пожару в доме и сжечь все имущество. Это одна из основных причин, но не единственная, почему так важна замена электропроводки в доме. Поскольку большинство домовладельцев обеспокоены разрушительным процессом, электрики часто задают вопрос: «Можно ли переустановить дом, не снимая гипсокартон?».

Обычно ответ положительный, и в некоторых случаях даже замена электропроводки во всем доме может быть выполнена с минимальным вмешательством. Если вы хотите узнать больше о процессе, хороший электрик должен помочь вам, как переделать дом, не снимая гипсокартон. Вот 4 обычных этапа и чего ожидать от каждого из них.

1. Этап планирования и подготовки

Как и в случае с любым другим проектом реконструкции или модернизации дома, чем лучше вы спланируете и подготовите замену электропроводки, тем более плавным будет процесс. Подробный план поможет вам расположить и спроектировать цепи таким образом, чтобы вы могли сохранить гипсокартон.

Всегда лучше обратиться за советом к профессиональному и сертифицированному электрику даже на этом этапе, чтобы сделать ваш план действительно выполнимым и наилучшим образом действовать. Обычно этап планирования и подготовки включает в себя:

  • подробный план старой схемы – это старая проводка, которую необходимо заменить, и подробный чертеж того, где что находится, что может помочь свести к минимуму поломку
  • подробный план новой схема — в некоторых случаях новая проводка может следовать другому плану, если старая не оптимальна или если есть новые потребности, которые необходимо приспособить
  • расчеты электропроводки – новый план поможет вашему электрику рассчитать количество необходимых проводов и кабелей, а также определить наилучшие и наиболее целесообразные маршруты для новой электропроводки

2.

Этап подготовительных работ

не снимать для установки проводки, новые провода придется прокладывать через подполье или, в некоторых случаях, по чердаку. Это означает, что вам нужно освободить место для их проскальзывания.

Этот этап помогает не только освободить место для новой проводки, но и разметить путь для того, что нужно удалить, и для ввода новой проводки в розетки. Вы должны быть в состоянии найти подполье, где электрик будет выполнять большую часть работы.

Если вы решите выполнить подготовительные работы самостоятельно, вам также следует подумать о том, чтобы избавиться от беспорядка рядом с электрическими розетками в вашем доме. Целесообразно убедиться, что у электриков будет легкий доступ для установки электропроводки. Хотя они могут помочь с более тяжелой мебелью и предметами, с мелкими вещами следует разобраться до их прибытия.

3. Стадия демонтажа

Этап демонтажа соответствует своему названию и относится к вытягиванию и утилизации старой проводки. Это не так просто, как кажется, по двум основным причинам:

  1. Просто так провода из стены не выдернуть — они вообще степлеры;
  2. Старую проводку нельзя выбрасывать в мусорку — ее нужно перерабатывать.

Старая проводка часто прикручена к каркасу, что означает, что вы не можете просто вытащить кабели из стены. Убедившись, что питание отключено, электрик может отрезать кабель и удалить открытую часть, оставив кабель внутри стены. Если не жалко залатать гипсокартон, то эти кабели можно протянуть изнутри комнаты, а иначе придется это делать в подполье.

Некоторые кабели расположены в более удобных местах, и их удобнее вытягивать. Электрик может прикрепить новый кабель к старому, затем вытащить старую проводку и позволить новому кабелю упасть на свое место и занять свое место.

4. Новый этап электропроводки

Замена электропроводки в доме — это не так просто, как соединить два кабеля вместе и позволить одному заменить другой. Когда это не так, процесс установки новой проводки может быть довольно сложным. Еще до прокладки нового провода электрику придется предварительно вырезать отверстие для каждой коробки электроприборов схемы.

Затем будет просверлено отверстие диаметром 3/4 дюйма в верхней пластине стены непосредственно над каждым отверстием или в нижней пластине под отверстиями. Обычно это работа для двух человек, так как это помогает другому человеку поймать провод, который проходит через пространство для обхода.

Если расчеты на Этапе 1 были выполнены правильно, то провод должен подаваться прямо к отверстию в стене, и процесс продолжается комната за комнатой, пока вся проводка не будет направлена ​​к нужному выходу.

Советы по перемонтажу электропроводки в доме без снятия гипсокартона

Хотя может быть несложно узнать больше о том, как перемонтировать электропроводку в доме без демонтажа гипсокартона, сделать иногда это может быть сложно. Существуют дополнительные меры предосторожности, которые электрики принимают в таких проектах, особенно когда речь идет о том, чтобы новые кабели были зажаты и затянуты. Это потому, что они не стягивают гипсокартон, поэтому они не могут прикрепить кабели к стойкам за стенами, что является обычной техникой.

Одним из решений является крепление кабеля к балкам или стропилам с помощью проволочных скоб. Электрик должен убедиться, что каждый провод надежно закреплен в электрической коробке соответствующего устройства с помощью правильного зажима.

Использование распределительных коробок для организации проводов — еще один отличный совет при повторной проводке. Это пригодится и позже, если вы захотите внести какие-то дополнения. Их можно разместить над каждой комнатой.

Очень важно, чтобы замена электропроводки выполнялась должным образом и квалифицированными и опытными специалистами. Если электрическая проводка установлена ​​неправильно, провода могут быть повреждены и вызвать короткое замыкание. Более того, если подключение к щиту и в распределительных коробках не выполнено должным образом, то это может вызвать ЭМП, что может иметь нежелательные последствия для вашего здоровья.

First Name *

Last Name *

Email *

Phone *

Project Type * Project Type*CommercialResidentialIndustrial

Project Address *

City *

StateStateCA

Почтовый индекс *

Сведения о проекте

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия обслуживания Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

почтовый адрес

4825 Rosecrans Ave
Hawthorne, CA 90250

.

11 признаков того, что вам следует подумать о замене электропроводки в вашем доме

Более половины пожаров в домах связаны с проблемами электропроводки. Ваш дом в опасности?

Насколько важно убедиться, что электропроводка в вашем доме в хорошем состоянии? Подумайте об этом: по данным Управления пожарной охраны США, пожарные службы США ежегодно реагируют примерно на 24 200 домашних электрических пожаров. В результате этих пожаров погибло 225 человек, 1050 человек получили ранения, а материальный ущерб составил 1,2 миллиарда долларов. Когда начинается пожар в доме, половина пожаров связана с проводкой или освещением дома.

Хотя эти цифры ошеломляют, можно предпринять шаги, чтобы ваш дом не попал в статистику. Электрическая система в вашем доме может нуждаться в ремонте или обновлении. Полная замена электропроводки с помощью новой электрической панели может потребовать больших затрат, но это меркнет по сравнению с важностью обеспечения безопасности вашего дома и семьи.

Предупреждающие знаки

Электрическая система часто отображает знаки при наличии потенциальных проблем. Если вы заметили какие-либо из этих предупреждающих знаков об опасности поражения электрическим током, обратитесь к электрику для проверки вашей электрической системы:

  • Частое перегорание предохранителей или срабатывание выключателей;
  • Электрическая панель с избыточным усилием или с избыточным предохранителем;
  • Тусклое или мигающее освещение, указывающее на то, что цепь перегружена или имеет плохой контакт;
  • Горячие или обесцвеченные панели переключателей, шнуры или вилки;
  • Лампы накаливания, которые часто перегорают в патроне, сигнализируя о том, что светильник не выдерживает мощности лампочки;
  • Жужжание или шипение;
  • Запах гари;
  • Дуги или искры из розетки при включении или отключении шнура;
  • Свободные выходы;
  • Треснувшая, порезанная или поврежденная изоляция; или
  • Поражение электрическим током при включении шнура в розетку или прикосновении к нему.

Другие причины для проверки домашней электропроводки

Даже если вы не замечаете каких-либо предупреждающих признаков неисправной электропроводки, рекомендуется периодически проверять электрическую систему вашего дома. Электрические коды различаются в зависимости от того, где вы живете, но есть общие ситуации, которые требуют проверки квалифицированным специалистом.

  • Если вашему дому больше 40 лет.
  • Если вы полагаетесь на удлинители для питания.
  • Если вы внесли значительные улучшения в дом или добавили новую крупную технику, которая может создать нагрузку на существующую систему.
  • Если в вашем доме есть незаземленные розетки с двумя контактами.
  • Если в вашем доме алюминиевая проводка вместо медной.

Даже если вы не видите ни одного из этих предупредительных знаков, вы не ошибетесь, обратившись к эксперту для проверки электрической системы.

Стоимость замены электропроводки в доме

Стоимость замены электропроводки в доме обычно может варьироваться от 1500 долларов США для небольшого дома до 10 000 долларов США для большого дома. Следующие факторы стоимости могут включать:

  • Размер и возраст дома;
  • Добавление новых электрических цепей, розеток и выключателей;
  • Модернизация электрической сервисной панели;
  • Если стены открываются для прокладки проводов или установки новых выключателей, розеток и панелей; и
  • Если требуется разрешение и/или проверка.

Информация в этой статье была получена из различных источников, не связанных с совхозом ® (в том числе совхоза взаимного автомобильного страхования и его дочерних и зависимых обществ). Хотя мы считаем, что она надежна и точна, мы не гарантируем точность или достоверность информации. State Farm не несет ответственности, не одобряет и не одобряет, прямо или косвенно, содержание любых сторонних сайтов, на которые могут быть гиперссылки с этой страницы. Эта информация не предназначена для замены руководств, инструкций или информации, предоставленных производителем, или рекомендаций квалифицированного специалиста, а также не влияет на покрытие по любому применимому страховому полису.
