Электропроводка в доме своими руками: пошаговая инструкция

В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

  • Определение способа прокладки – внешняя или наружная установка кабеля;
  • Составление схемы электроснабжения в помещении;
  • Перенос составленной схемы непосредственно на стены;
  • Расчет сечения электропроводки;
  • Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
  • Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
  • Непосредственно сами монтажные работы;
  • Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.д.

Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2.1. Поэтому к монтажной схеме должны предъявляться следующие требования:

  • Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
  • По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
  • Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
  • Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп.7.1.46 – 7.1.48 ПУЭ
  • Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
  • Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

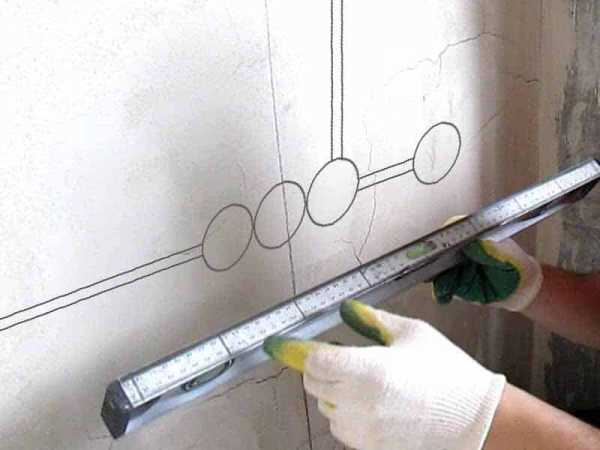

Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

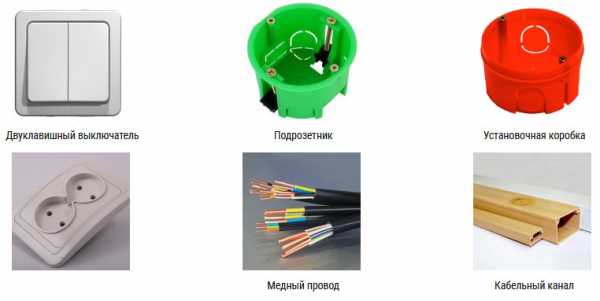

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

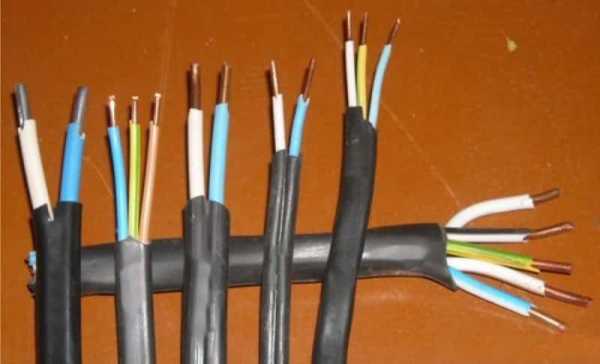

Рис. 3. провода для проводки

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

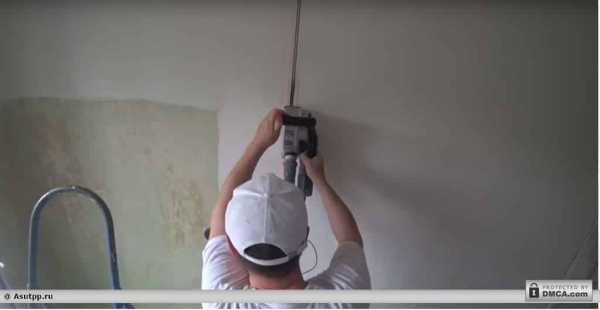

  1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза. Рисунок 6: штробление стен
  2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты. Рисунок 7: открытые провода по потолку
  1. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра.
    Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

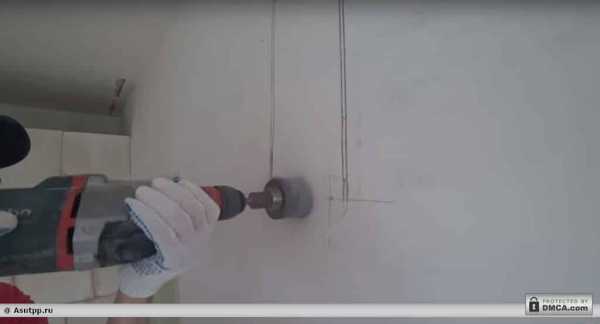

Рисунок 9: разработка отверстия коронкой

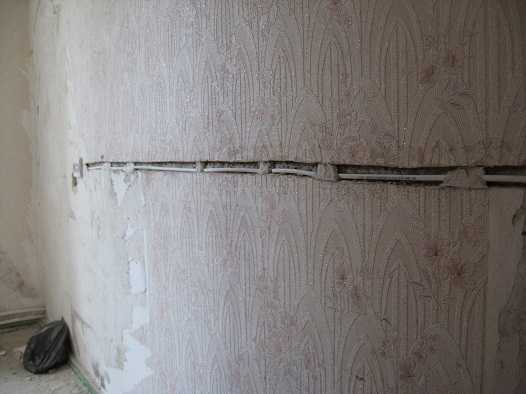

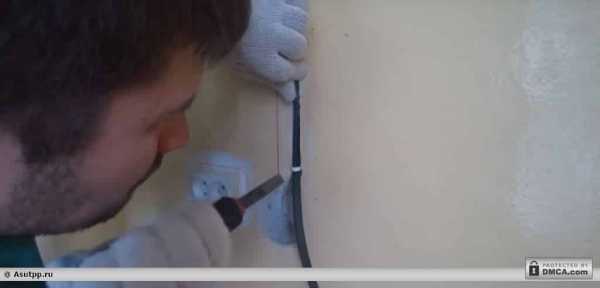

  1. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов. Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

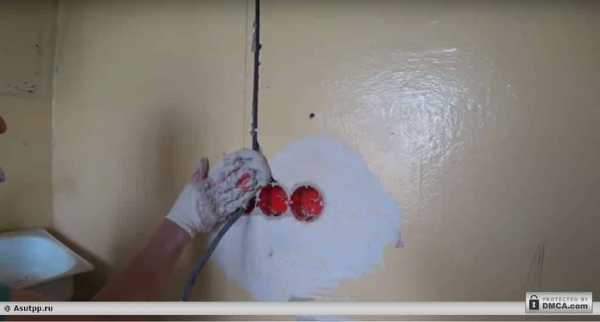

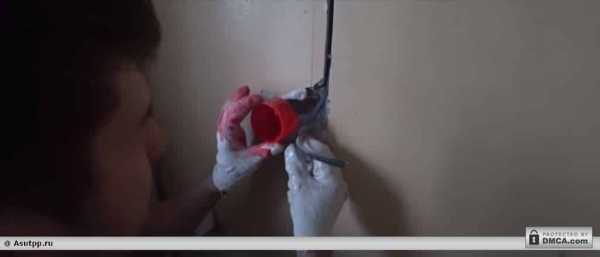

  1. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома.
    Рисунок 11: установите коробки

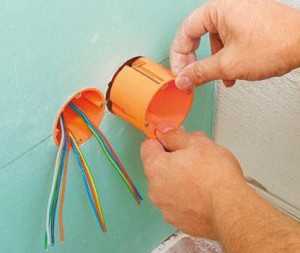

  2. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках. Рисунок 12: заведите провода в коробки

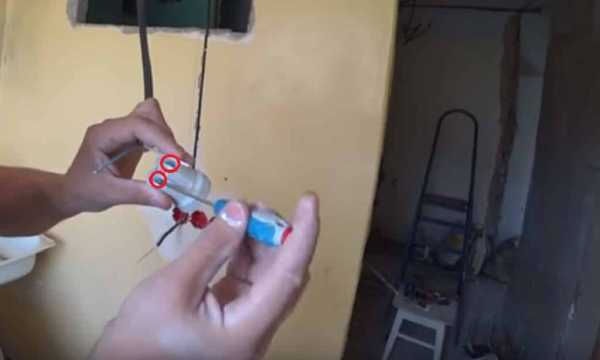

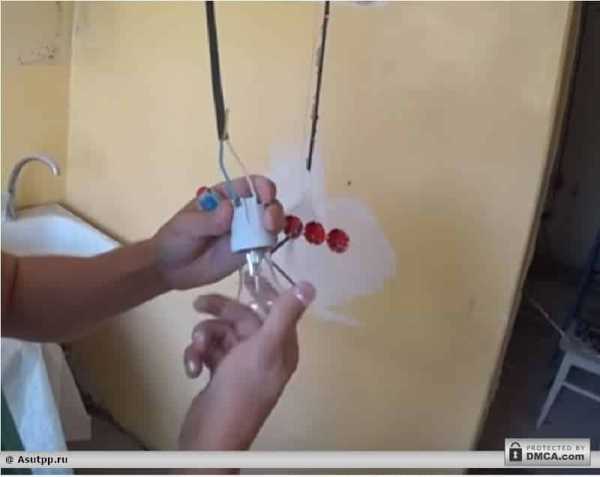

  3. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности. Рисунок 13: подключите патрон

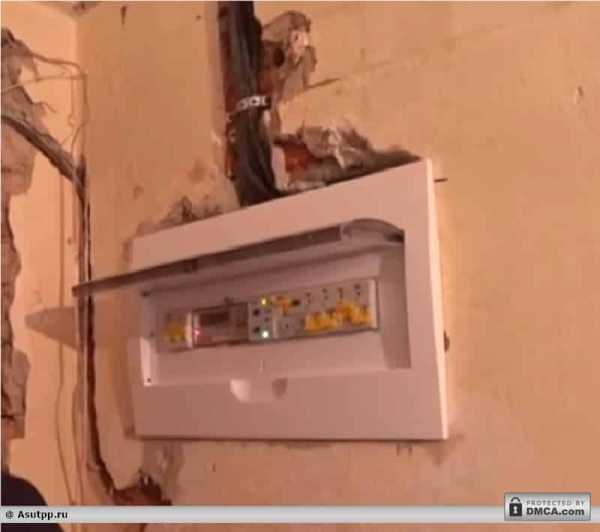

  4. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый. Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

Рисунок 15: щит с различными защитами
  1. Подключите необходимые устройства для опробования. Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

  1. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением. Рисунок 17: нанесение шпаклевки
  2. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Видео мастер-классы по теме




www.asutpp.ru

С чего начать монтаж проводки в доме своими руками: схема, инструменты

В последнее время капитальное и дачное строительство стало весьма популярным. Многие домовладельцы предпочитают создавать дом своей мечты собственноручно, не прибегая к услугам фирм.

Без электричества жизнь современного человека немыслима. Поэтому электрообеспечение жилища – первоочередная задача домовладельца.

Люди, решившие построить дом своими руками, сталкиваются с необходимостью его электрификации. Также бывает, что в существующем жилье электропроводка в очень плохом состоянии и подлежит замене.

Мы рассмотрим все нюансы подключения жилища к электросети, монтажу электропроводки разных типов, подробно изучим распространенные ошибки во избежание их на практике. Также в статье будут указания по вводу проводки в эксплуатацию и рекомендации по популярным вопросам.

Общие правила подключения к электросети

Вне зависимости от того, желаете вы подключить в сети новый дом, или восстанавливаете электрообеспечение в старом (например, при полной смене проводки), вам придется претерпеть немало бюрократических процедур. Для получения разрешения требуется:

  • Оформление ТУ (технических условий). Для этого следует обратиться в энергосбыт вашего населенного пункта и ресурсоснабжающую организацию, ведающую электросетями вашего региона). Предварительно уточните, какой пакет документов потребует каждая из организаций вместе с заявкой. Также потребуется написать заявление по установленной форме.
  • Создание проекта. Его выполняет либо ресурсонабжающая организация, либо коммерческая фирма, имеющая соответствующую лицензию.

    Впоследствии вам будет необходимо согласовать проект с тем организациями, куда вы подавали заявку на подключение дома.

  • Подключение объекта. Непосредственно монтажные работы обычно проводит энергоснабжающая организация.

    Если же подключали дом не они, потребуется предоставить туда копию лицензии (разрешения на выполнение определенных работ) той фирмы, которая производила монтаж и полный перечень проведенных работ.

  • Приемо-сдаточные испытания. Элементы электрической установки нуждаются в испытании, которые проводится силами специальной лаборатории. По завершении процедуры лаборатория выдает протокол, где содержатся данные о параметрах оборудования и заключение о пригодности его к эксплуатации.
  • Поверка и опломбирование. Электросчетчик должен быть поверен и опломбирован энергосбытом. Там же выдается разрешение на дальнейшую эксплуатацию прибора учета.
  • Заключение договора. В заключение всех указанных процедур необходимо предоставить пакет документов в ресурсоснабжающую организацию, получить разрешение на пользование ее услугами и заключить договор, по которому будет снабжаться электричеством объект и производиться оплата за потребленный ресурс.

Составление схемы электропроводки

Начать монтаж проводки в частном доме своими руками лучше всего с принципиальной электрической схемы. Это значительно облегчит дальнейшие расчеты расходных материалов и определение мест установки силовых элементов.

В схему проводки должны быть включены элементы:

  • Подвод от ближайшей опоры до вводного электрощита
  • Электросчетчик
  • Вводное УЗО/выключатель
  • Внутренний электрощит с группами потребителей:
    • Розеточная группа
    • Освещение
    • Силовая группа (силтьноточная бытовая техника (бойлер, стиральная машина, станки)
    • Хозблок (гараж, подвал)

Схема, как правильно провести и сделать электропроводку в частном доме своими руками:

На каждую из этих групп устанавливаются отдельные УЗО/автоматы.

Также при составлении схемы нужно иметь общий план дома, на котором отметить направление прокладки кабелей и места установки розеток и выключателей.

Хорошо, если проводка будет иметь два отдельных контура. Тогда можно будет отключить один для ремонта, а от второго запитать необходимое осветительное или паяльное оборудование.

На основании этих данных строится принципиальная схема, рассчитывается общая длина кабеля, необходимое сечение в каждом случае, размещение силовых элементов, приборов учета, места ввода питающих кабелей.

Что потребуется

Давайте попробуем разобраться, как самому сделать и провести электропроводку в частном доме. Для того, чтобы провести в доме качественную электропроводку, соответствующую всем СНИПам и нормам безопасности, потребуются следующие материалы и инструменты.

Расходные материалы

  • Электросчетчик
  • УЗО, автомат или дифавтомат
  • Кабель различного сечения (силовые, слаботочные, осветительные)
  • Ответвительные коробки
  • Клеммники (лучше брать безвинтовые)
  • Выключатели
  • Розетки
  • Алебастровая строительная смесь для фиксации кабеля в штробе
  • Подрозетники
  • Клей
  • Саморезы, шурупы
  • Короба для открытой проводки
  • Плинтуса, если провод будет прокладываться под ними
  • Электротехнический картон
  • Жестяные крепежные полоски или пластиковые крепежи

Необходимые инструменты

  • Штроборез (болгарка с алмазными дисками)
  • Зубило монтажное
  • Молоток
  • Ножницы для нарезки кабеля
  • Шпатель
  • Наждачная терка
  • Пассатижи
  • Рулетка
  • Нож
  • Шуруповерт

Кабель выбирается из расчета суммарной нагрузки. В среднем, это 0,5-0,9 квадратного миллиметра на 1 кВт мощности. Лучше всего использовать медный многожильный провод. Он лучше поддается скручиванию, эластичен, устойчив к кратковременным нагрузкам.

Количество кабеля можно посчитать, сделав замеры поверхностей в доме и прибавив с каждой стороны по 15 см на соединение элементов.

Количество розеток, выключателей и прочих элементов рассчитывается при составлении принципиальной схемы. Короба и коробки лучше брать из самозатухающих или негорючих материалов.

Скрытую проводку лучше проводить под плинтусом, а не в штробе. Такое положение кабеля исключает попадание в него сверлом или гвоздем при ремонтных работах, к нему есть доступ и возможна проверка или перекоммутация.

Видео, как правильно сделать и провести эл проводку в частном доме своими руками:

Пошаговая инструкция по монтажу

В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

Открытая (наружная)

Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

Чтобы провести в доме открытую электропроводку, нужно:

  • Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
  • Создать электрическую принципиальную схему
  • Использовать плоский провод марок АПРВ, АПР, АППВ
  • Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
  • Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
  • Закрепите распределительные и установочные коробки
  • Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
  • Смонтируйте в местах, указанных на схеме розетки и выключатели
  • Подсоедините к ним провода

Закрытая

Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

  • Разметить стены при помощи разметочного шнура
  • С помощью болгарки прорезать в стенах канавки 2х2 см
  • Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
  • Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
  • Прогрунтовать канавки
  • Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
  • Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
  • Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
  • Установить выключатели и розетки

Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

Установка фурнитуры

В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:

  • Ролики-изоляторы: 10-12 сантиметров друг от друга
  • Провод витой одножильный – 1 сантиметр от стены
  • Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
  • Выключатели – от 50 до 150 сантиметров от пола

Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.

Правила безопасности, ошибки и способы их избежать

Иногда домовладельцы пренебрегают некоторыми нюансами или допускают по невнимательности ошибки, могущие серьезно повлиять на пожаробезопасность. Мы рассмотрим самые популярные из таких ошибок и способы избежать их.

  • Алюминиевые провода. Их ни в коем случае нельзя использовать. Они хрупки и могут обломиться при замене розетки или выключателя. Лучше заплатить дороже, но взять медные.
  • В скрытой проводке запрещено использовать многожильные провода. Клемма не очень хорошо держит такой кабель, поэтому создается точка постоянного нагрева. Это может привести как к порче розетки/выключателя, так и к пожару.
  • Не соединяйте между собой провода из разных металлов напрямую. Во избежание окислов делайте это только через клемму, чтобы устранить возможный контакт металлов.
  • Гидроизоляция. Нельзя пренебрегать ею в помещениях с повышенной влажностью: санузлах, кухнях, кладовых, террасах. Ее отсутствие может стать причиной удара электротоком.
  • Размечайте длину провода с максимальной точностью. Ставить скрутки на прямых участках, особенно, если не хватает 10-15 сантиметров, категорически запрещено!
  • Штроба под канавку. Ее глубина должна быть 2-2,5 сантиметра. Глубже заводить кабель нет смысла, а более мелкую канавку сложно заштукатурить.
  • Распределительные коробки. Они должны быть расположены практически под потолком. Это делается для удобства обслуживания проводки и во избежание путаницы кабелей различного назначения.
  • Пропилы под провод. Они должны быть строго вертикальны или горизонтальны. Возможная экономия кабеля при диагональной прокладке может привести к попаданию в него сверлом или гвоздем при ремонтных или отделочных работах в доме.
  • Сечение провода. Оно не должно быть слишком тонким. Тонкие провода не выдерживают повышенной нагрузки и отгорают. На розеточную группу оптимальное сечение – 2-2,5 мм, на осветительную – 1,3-1,5 мм.

Далее в видео опытный специалист расскажет, как самому выполнить проводку электричества в доме, с чего ее начать, и даже самый далекий от электрики человек сможет сделать это своими руками:

И немного о технике безопасности. Работайте с домашней электрикой только при выключенных пробках. Поражение током может привести к самым печальным последствиям.

Проверка и ввод в эксплуатацию

После полного монтажа электрической проводки вам необходимо установить все запланированные автоматы, УЗО и электроприборы. После этого смело приглашайте специалиста из энергонадзора для проверки и введения в эксплуатацию электрооснащения вашего дома.

Приемо-сдаточные испытания вашего объекта должны завершиться выдачей положительного заключения о безопасности проведенного электромонтажа, возможности дальнейшего использования оснащения. С «Актом допуска на подключение» вам надлежит обратиться в энергоснабжающую организацию. На этом основании она должна подключить ваш объект к опоре и составить договор об оказании услуг.

Не стоит экономить на расходных материалах и инструментарии – ведь в будущем качественно сделанная работа станет залогом вашего спокойствия и комфорта.

Сделать в доме электропроводку собственными силами – дело несложное, но требующее внимательности и скрупулезности. Если вы подойдете к этому делу ответственно, проводка прослужит вам многие годы и будет гарантированно безопасной.

elektrik24.net

Электропроводка в частном доме своими руками пошагово

Безусловно, чтобы провести электропроводку в частном доме, потребуется немало сил и времени, однако, ознакомившись с планом работ, такое сможет сделать даже электрик-любитель.

Ознакомившись с поэтапным планом работ, вы сможете выполнить монтаж электропроводки самостоятельно либо же проконтролировать рабочий процесс электриков, занимающихся ремонтом в вашем доме.

Нет сомнений, что любой цели можно достигнуть несколькими способами, это же касается и монтажа проводки, поэтому начать работу стоит именно с выбора способа электромонтажа.

Выбор способа монтажа проводки в доме

Далее мы рассмотрим два способа прокладки электропроводки, но забегая вперед скажем, что отдать предпочтение стоит скрытому типу, так как это более надежный и эстетичный вариант.

Чтобы сделать правильный выбор способа монтажа следует рассмотреть все за и против этих способов. На данный момент существует разводка скрытого и открытого типов, где второй вариант это установка всех элементов с наружной части стен с применением кабельных каналов для прокладки трасс.

К достоинствам открытого типа можно отнести:

  • подготовительные и монтажные работы не займут много времени и потребуют серьезных навыков;
  • благодаря быстрому доступу к проводам, в случае неполадок, данный участок быстро подвергается ремонту;
  • если потребуется установка новых точек разветвления, это будет сделать достаточно просто.

Но есть у такого способа установки и недостатки:

  • портится интерьер комнат, так как кабельные каналы не всегда вписываются в дизайн дома, что заставляет выдумывать решения по их скрытию;
  • открытый монтаж недолговечен и больше подвержен поломка вследствие механических воздействий.

Скрытый тип электропроводки используют намного чаще. Для его осуществления потребуется штробить специальные отверстия-траншеи на потолке и в стенах, а также размещать в специальном плинтусе под пластиком и в подвесном потолке.

Преимущества такого варианта включают:

  • он пожаробезопасен за исключением деревянных домов;
  • дизайн комнат не будет испорчен внешней проводкой;
  • скрытый способ монтажа требует меньше финансовых затрат;
  • прослужит на протяжении многих лет;
  • слабо подвержен механическим воздействиям.

Минусы скрытой электропроводки:

  • в случае возникновения неполадок, к поврежденному участку будет тяжело добраться. Для этого придется повреждать отделочный материал на стенах или потолке;
  • установить такой тип проводки будет сложнее;
  • без специальных приборов невозможно установить точное место неполадок в сети.

Выбрав подходящий способ монтажа, следует переходить ко второму этапу, а именно созданию схемы.

Схема электропроводки

Перед началом чертежа схемы электропроводки нужно выбрать подходящие места для следующих элементов системы:

  • место, где трасса будет введена в дом;
  • размещение мощной бытовой техники, под которую потребуется проведение отдельной силовой линии;
  • нахождение автоматического выключателя и устройства защитного отключения;
  • вывод потолочных ламп;
  • нахождение выключателей, розеток и распределительных коробок.

Если вы выбрали закрытую проводку, то стоит тщательно продумывать места, где будут находиться элементы схемы, так как исправить ошибки после окончания ремонта будет практически невозможно.

При работе над схемой должны учитываться следующие рекомендации и выполняться требования:

  • никаких диагоналей и дуг в размещении проводов – сугубо вертикально или горизонтально. Все повороты должны осуществляться под углом 90 градусов. Проводка по полу возможна только с использованием электротехнического плинтуса;
  • расстояние проводов от дверей и окон должно быть не менее 10 сантиметров;
  • проводка не должна проходить по стене ближе чем в 20 см от потолка и опускать к розеткам только под прямым углом;
  • розетки желательно размещать не ниже 30 сантиметров от пола, что касается розеток над кухонным гарнитуром, то расстояние от столешницы должно составлять 10 сантиметров.

Для наиболее удобного создания схемы пользуйтесь планом дома, так как в нем указана квадратура комнат и точное местоположение дверных и оконных проемов.

Разметка

Начертив схему проекта, можно переходить к разметочным работам, а именно чертежу на стенах углем или мелом линий, по которым будет проходить электропроводка. Для быстрого и ровного нанесения разметки лучше пользоваться разметочным шнуром (веревка, окрашенная углем или мелом).

После того как будет нанесена разметка, сфотографируйте ее – это позволит быстро найти проводку в случае необходимости проведения ремонта в определенном участке или ее замены.

Каждый участок создается следующим образом: один конец веревки крепится в начале участка, после чего требуется протянуть веревку до конечной точки так, чтобы она не коснулась стены. Потом натягиваете шнур и быстро отпускаете, таким образом, создав линию на стене.

Выбор составных частей

После нанесения разметки, можно смело приступать к выбору товаров для монтажа проводки:

  • подрозетник;
  • установочная коробка и кабельный канал;
  • розетки;
  • кабеля;
  • выключатели.

Ни в коем случае не экономьте на составляющих элементах электропроводки – сэкономив однажды, вы немало потеряете на ремонте или замене некачественной продукции из Китая, которая может привести к серьезным авариям, включая короткое замыкание.

Выключатели и розетки следует брать открытого типа, так как их монтаж достаточно прост, а цена доступнее. Распредкоробки и кабельные каналы должны быть изготовлены из материалов, которые не подвержены горению. Кабеля лучше брать из меди – они прослужат дольше алюминиевых и выдерживают повышенные нагрузки.

Расчет материалов

Выбирая составляющие части проводки, вы также должны правильно рассчитать их количество (выключатели, розетки, коробки), не забывая и о длине провода, который рассчитывается по следующим подсказкам:

  • рассчитывая длину кабеля для установочных коробок, учитывайте 5 сантиметров, которые уйдут вглубь коробки;
  • при использовании лампы накаливания, следует добавить 10 сантиметров провода, если же освещение будет производиться люминесцентной лампой, добавляйте не менее 15 см;
  • на каждый отрезок стоит «накинуть» около 10 сантиметров, которые уйдут на соединение отрезков между собой.

Кабеля для проведения электропроводки стоит приобретать с запасом – будет очень неприятно, если не хватит каких-то сантиметров.

Основной процесс монтажа

Для правильного осуществления монтажа электропроводки вам потребуются такие инструменты:

  • шуруповерт;
  • болгарка с алмазным диском;
  • перфоратор, оснащенный коронкой по бетону или кирпичу;
  • зубило и молоток;
  • нож;
  • мастерок и шпатель;
  • пенопластовая терка.

Чтобы процесс установки не касался слишком сложным следует разбить его на этапы и выполнять их, переходя от одного к другому.

Этап №1 – Штробление

Используя болгарку, вырезаете траншеи в стенах для прокладки в них трасс. Их размеры должны быть 2 на 2 сантиметра (глубина, ширина). Там где будут размещены распредкоробки, розетки и выключатели стены нужно штробить перфоратором.

Этап №2 – Монтаж распредкоробок

В штробы, сделанные перфоратором с насадкой, вставляются подрозеткники и распределительные коробки. Они устанавливаются с использованием асбеста или шурупов с дюбелями. Зафиксировав коробки с подрозетниками, можно приступать к осуществлению следующего этапа.

Этап №3 – Закладка линии

После прогрунтовки канавки, уложите предварительно разрезанный провод внутрь. Чтобы ее закрепить, можно использовать штукатурку, нанеся ее на трассу. Таким образом, вы не только прихватите кабель, но и выровняете стены. Штукатурка может наноситься каждые 40 сантиметров.

Этап №4 – Подключение выключателей и розеток

По прошествии суток, когда штукатурка полностью высохнет, с помощью терки ее нужно основательно затереть. Далее можно приступать к монтажу выключателей и розеток.

Обращение в местную электросеть для получения разрешения на подключение

После завершения установки автоматов, УЗО и электрических приборов требуется отправиться в «Госэнергонадзор» для получения разрешения на подключение проводки. Для того, чтобы ответ был положительным, придется пройти приемо-сдаточные тестирования, после чего вы получаете акт, по которому дается допуск на подключение.

Полезное видео

С дополнительными материалами по обустройству электропроводки в доме вы можете ознакомиться на видео ниже:

Казалось бы, подключить электропроводку в доме самостоятельно не представляется возможным, однако, выполняя все по четкому плану, это можно осуществить даже новичку.

web-electric.ru
