Как провести воду из колодца в дом

В предыдущей публикации подробно рассматривался процесс выкапывания колодца на загородном участке и первичной подготовки к эксплуатации. Однако, считать его готовым источником питьевой воды еще очень рано, предстоит немало технологических операций, прежде, чем колодец действительно начнет оправдывать в полной мере свое предназначение. Понятно, что в современных условиях найдется мало охотников таскать воду для бытовых или хозяйственных нужд ведрами – это уже полный пережиток далекого прошлого. Но еще до того как провести воду из колодца в дом, необходимо решить ряд задач, направленных на обеспечение чистоты водозабора.

Как провести воду из колодца в дом

Сказанное в полной мере относится и загородным участкам, которые были приобретены уже с готовым колодцем. Чтобы он гарантированно стал действительно источником чистой воды, придётся провести его ревизию и выполнить, при необходимости, тот же комплекс операций по подготовке и организации бесперебойного качественного водоснабжения.

Итак, в качестве стартовых условий примем выкопанный колодец с устоявшимся достаточным дебетом, правильно уложенным донным фильтром. Чтобы вода из него поступала в дом бесперебойно, в любое время года, чистой, пригодной для питья, необходимо выполнить гидроизоляцию, утепление колодца, провести систему труб, установить насосное оборудование и систему фильтрации и доочистки.

Содержание статьи

Гидроизоляция колодца

На первый взгляд это может показаться даже парадоксальным, однако колодец обязательно требует надежной гидроизоляции. Объясняется это несколькими причинами.

• Чтобы вода была чистой и пригодной для пищевого применения, следует полностью исключить попадание через стенки загрязненных грунтовых вод, расположенных намного ближе к поверхности земли, нежели сама водная линза колодца. В почвенных водах и верховодке всегда отмечается значительная концентрация разлагающейся органики, в том числе фекальных масс, попавших на землю и впитавшихся нефтепродуктов, грунтовых щелочей и солей, болезнетворных бактерий, химикатов сельскохозяйственного предназначения и т.п. Если не устранить возможные протечки такой влаги, то сам колодец очень скоро станет непригодным в качестве источника питьевой воды.

Отсутствие или непригодность гидроизоляции — причина загрязнения воды в колодце

• Гидроизоляции требуют и сами железобетонные стенки ствола колодца. Бетон кажется очень прочным, а между тем, он остаточно активно может разрушаться под действием почвенных солей и кислот. Появляется рыхлость материала, он начинает крошиться, теряет свои прочностные качества и в итоге – не может сдерживать проникновение грунтовых вод в шахту колодца.

Таким образом, гидроизоляционные работы будут направлены на создание защиты для поверхности самих бетонных колец и на герметизацию стыков между ними и технологических отверстий.

• Если колодец строится новый, то самым решением будет провести гидроизоляцию колец предварительно, еще до их установки в выкопанную шахту. Это позволяет провести и наружную, и внутреннюю поверхность железобетонных деталей, что существенно поднимет их износостойкость и предотвратит малейшие протечки воды через толщу стенок.
• Наружную гидроизоляцию можно провести обмазочным способом с последующей проклейкой рулонным материалом – рубероидом в несколько слоев. Однако кольца с таким покрытием будут неудобны в монтаже, особенно при рытье колодца закрытым способом. Лучше применить способ пропитывающей гидроизоляции. Для этого внешняя поверхность стенок колец промазывается специальным пропитывающим составом – грунтом глубокого проникновения. Он заполняет поры бетона, кристаллизуется в них и создает высокопрочную защитную структуру, которой не страшны химические компоненты грунта. Если не полениться и не поскупиться, промазав стенки таким составом дважды, то гидроизоляция будет служить столько же, сколько и сами железобетонные конструкции.
• Если приводится в порядок старый колодец, то для внешней гидроизоляции стенок придется отбросить грунт на максимальную глубину, не менее 3 – 4 колец верхних колец. Вот здесь, после просушки и очистки от грязи, можно применить и обмазочную изоляцию с последующим проклеиванием стенок несколькими соями рубероида. Для первоначальной обмазки никогда не используют чистый битум – срок его «жизни» невелик, и он скоро пересохнет и потрескается. Для этого лучше использовать специальные гудронные мастики.

Внешняя гидроизоляция подразумевает еще и создание наружной подсыпки, глиняного затвора и бетонной отмостки. Однако, это, наверное, лучше сделать чуть позже, после прокладки водопроводных труб и утепления верхней части колодца.

• Следующий важный вопрос – герметизация стыков между кольцами. В процессе сборки ствола можно между ними сразу укладывать уплотнитель – например, бентонито-каучуковый шнур «Гидроизол» или «Барьер. Он сам по себе эластичен и обеспечит хорошую обтюрацию, пляс к этому под действием влаги увеличится в объемах в несколько раз и надежно закроет все возможные полости на стыках.

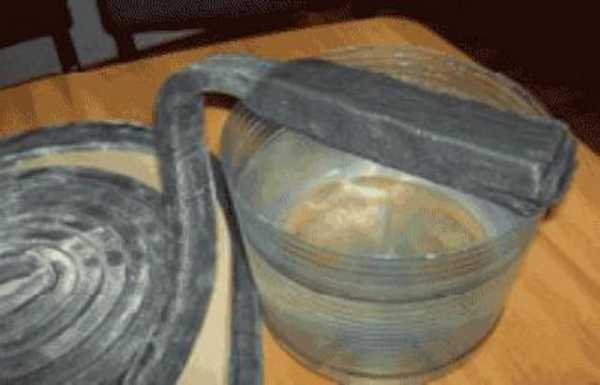

Бентонито-каучуковый шнур имеет свойство расширяться под действием влаги

Если колодец старый и явно нуждается в ремонте стыков между кольцами, то их следует разделать на глубину до 30 мм под углом, и хорошенько вычистить железной щеткой. Бывает, что из щелей уже сочится вода – течь можно устранить «аквапробкой», например, AQUAFIX — цементным составом сверхбыстрого застывания при взаимодействии с водой.

Аква-пробка для моментального устранения активных протечек

Затем образовавшиеся полости плотно заполняют ремонтным составом (для примера — MEGACRET-40), имеющим высокую адгезию даже к влажной поверхности и не дающим усадки.

Ремонтный состав для бетонных колец

• Таким же образом необходимо отремонтировать все обнаруженные изъяны на внутренней части ствола колодца.

После высыхания ремонтного состава можно переходить к гидроизоляции внутренних стенок колодца по всей их площади. Как уже говорилось, если колодец собирается новый, то кольца рекомендуют обработать предварительно, до их монтажа – тогда останется только привести в порядок стыки между ними.

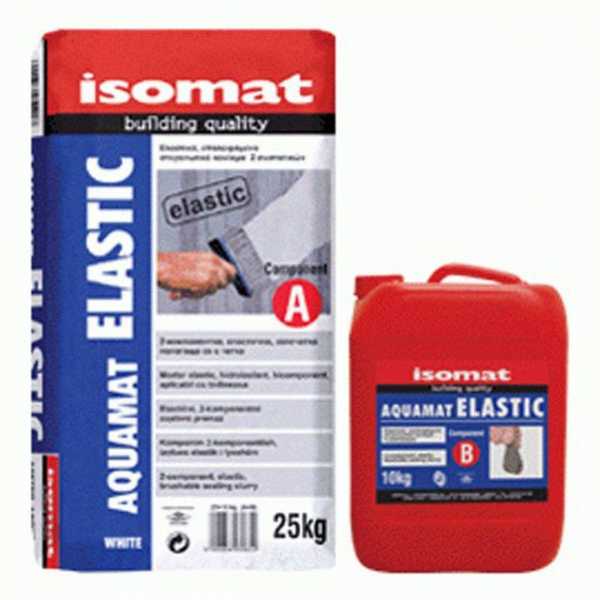

Двухкомпонентный обмазочный состав для надежной гидроизоляции стенок

Лучше всего применить обмазочную изоляцию, например, AQUAMAT-ELASTIC. Этот двухкомпонентный цементно-полимерный состав абсолютно экологичен, и никак не влияет отрицательно на качество питьевой воды.

Поверхность стенок слегка смачивают водой, а состав готовят с таким расчетом, чтобы его было удобно наносить широкой кистью. После нанесения первого слоя можно дополнительно, по свежему раствору, приклеить гидроизоляционную ленту на стыках и на «слабых» участках стен. После застывания всей поверхности наносят еще один слой (стенки смачивать уже не требуется). когда и второй слой застынет (на это уйдут примерно сутки), колодец можно считать надежно гидроизолированным и изнутри.

Прокладка коммуникаций к колодцу

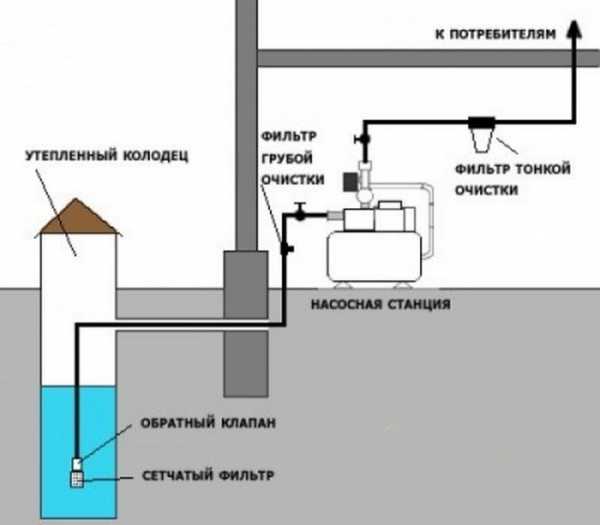

Примерная общая схема водопровода от колодца к дому

После гидроизоляции колодца изнутри и снаружи не стоит торопится засыпать грунт на место – прежде нужно уложить трубы и сделать для них врезку через стенку.

• Водопровод от колодца к дому следует заглублять ниже уровня промерзания почвы (эту величину можно легко уточнить в любой местной строительной организации).  Траншея роется с учетом того, что на ее дно будет засыпаться песчано-гравийная подушка примерно 100 мм высотой.

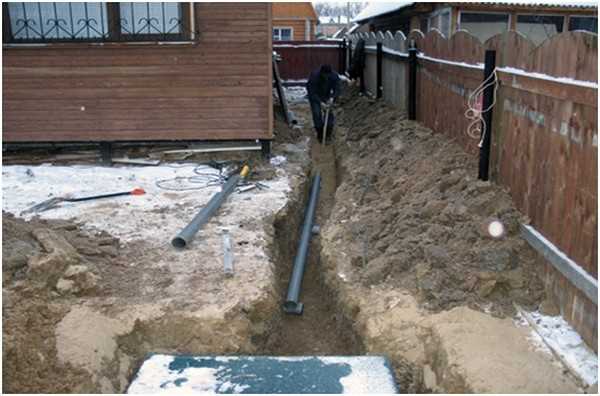

Траншея должна быть в глубину ниже уровня промерзания грунта

• Наверное, никто уже в наше время не применяет для подобных водопроводов металлические трубы. Самое оптимальное решение – полиэтиленовые трубы (ПНД). Для гарантированного снабжения всего дома лучше использовать трубу диаметром 32 мм. В продаже на них всегда есть широчайший ассортимент арматуры – фитингов, тройников, отводов, переходов и т.п. Компрессионные фитинговые соединения предельно упрощают работу – не требуется вообще никакого дополнительного оборудования.

ПНД-трубы и разнообразие арматурных изделий для них

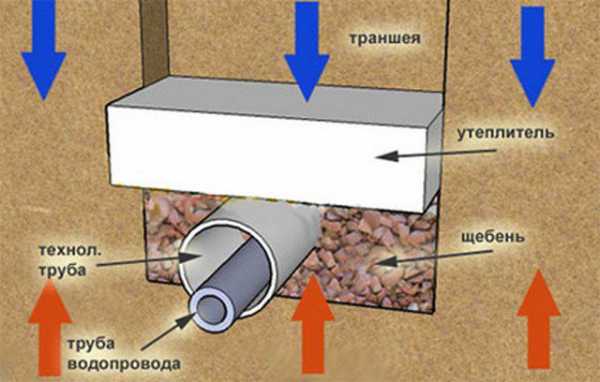

• Бывалые мастера советуют: ПНД труба стоит недорого, поэтому при прокладке водопровода от колодца к дому имеет смысл уложить не одну, а две линии. Одна из них будет основной, а вторая – просто находится в резерве на случай какого-либо чрезвычайного происшествия. Этот предусмотрительный ход избавит в этом случае от трудоемких работ по замене вышедшей из строя магистрали.

Такой утепленный канал обезопасит трубу от промерзания

• Неразумно выкладывать трубу просто на грунт – ей необходимо создать дополнительную механическую защиту. Для этого можно использовать технические полиэтиленовые трубы большего диаметра, либо полимерные гофротрубы, с утеплителем или без него.

Можно для дополнительного утепления использовать блоки пенополистирола

• Если труба гарантированно размещается ниже уровня промерзания земли, то особого утепления она и не требует. Однако, лучше все же перед засыпкой траншеи грунтом проложить сверху труб слой пенополистирола – это обезопасит их в особо сильные, аномальные морозы.
• «Слабым» местом могут быть участки подъема труб к поверхности, прохождения ими цоколя или неотапливаемого подвала. Здесь, вероятно, следует предусмотреть подогрев водопровода и его усиленную изоляцию, о чем подробно рассказано в специальной статье нашего портала.
• Организуется проход трубы через стенку колодца – на том же уровне, где проложен трубопровод. Этот узел ни в коем случае нельзя размещать на стыке колец – при бурении отверстий край кольца может потрескаться или даже разрушиться. Самым оптимальным вариантом будет установить в проделанное отверстие резьбовой сгон Ø 1 ″.

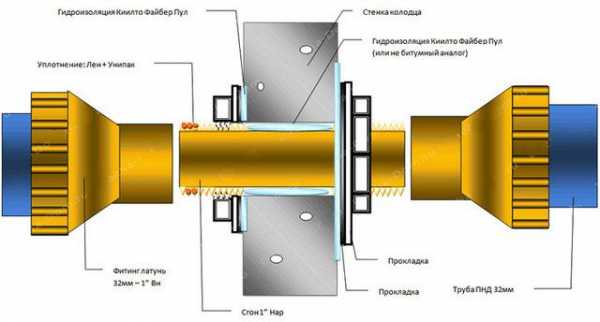

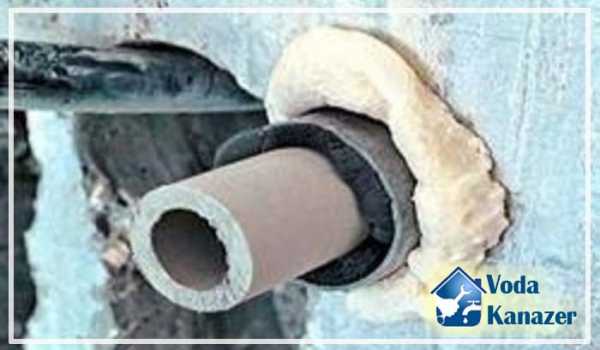

Проход трубы через стенку колодца

Пространство между ним и стенками отверстия заполняется пластичным герметизирующим составом (например, гидроизоляционной мастикой с армирующими волокнами). Этим же составом обильно промазываются стенки кольца снаружи и изнутри около отверстия. Затем одеваются с обеих сторон широкие резиновые прокладки, шайбы большого диаметра, а затем сгон фиксируется гайками.

• На резьбовую часть сгона снаружи «запаковывается» фитинг, к которому присоединяется подводимая к колодцу ПНД-труба. С внутренней части колодца на фитинге лучше закрепить тройник. На горизонтальный вывод его советуют установить кран, который позволит сливать воду из домашней системы водопровода, если дом длительное время не будет эксплуатироваться. К выходу тройника, смотрящему вниз, «пакуется» фитинг, к которому будет присоединен отрезок вертикальной трубы для забора воды из колодца или для соединения с погружным насосом.

Вот теперь можно завершить работы по гидроизоляции и утеплению колодца.

Видео: простота соединения ПНД-труб копрессионными фитингами

Утепление верхней части и завершение гидроизоляционных работ

• Между стенкой колодца и выкопанной под него шахтой всегда остаётся определенный зазор. Его необходимо заполнить песчано-гравийной смесью и максимально плотно ее утрамбовать.
• Начиная от уровня чуть ниже врезки трубы и до самого уровня поверхности почвы на кольца по внешней стороне крепятся узкие блоки термоизоляции – пенополиуретана или пенополистирола. Это предохранит от промерзания стенок зимой.  Скрепить эти панели можно любым способом, например, широкой клеящей лентой.

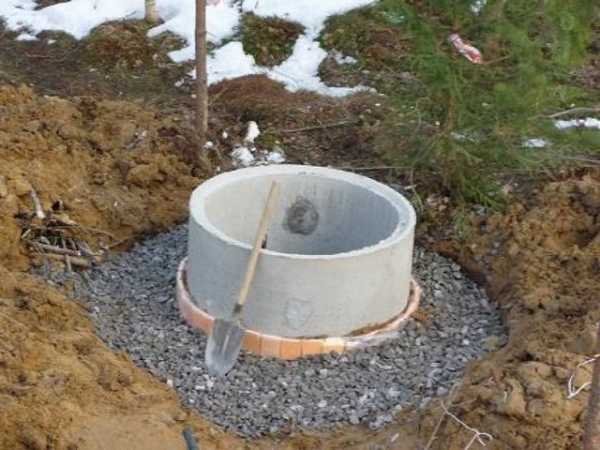

Утепленная верхняя часть колодца перед засыпкой глиняного затвора

• Затем это свободное пространство засыпается грунтом, песчано-гравийной смесью, так, как для примера показано на рисунке. Обязательно делается глиняный замок – утрамбованный глиняный пояс вдоль внешнего обвода колец с уклоном вниз по сторонам. Это предотвратит попадание дождевых или талых вод на внешние стенки колодца.

Примерная схема гравийно-песчаной отсыпки и глиняного затвора колодца

• Желательно, этим не ограничиваться и залить вокруг выступающей части колодца еще и бетонную отмостку, которая окончательно завершит процесс гидроизоляции этого сооружения.

Никогда не лишней будет и бетонированная отмостка вокруг колодца

Организация системы подачи воды

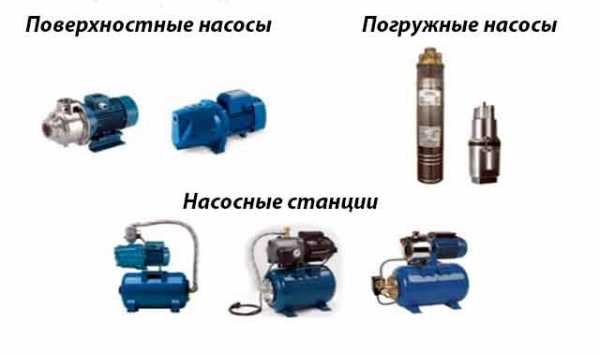

Прежде всего, необходимо определиться, какой насос будет использоваться для организации подачи воды от колодца в дом.

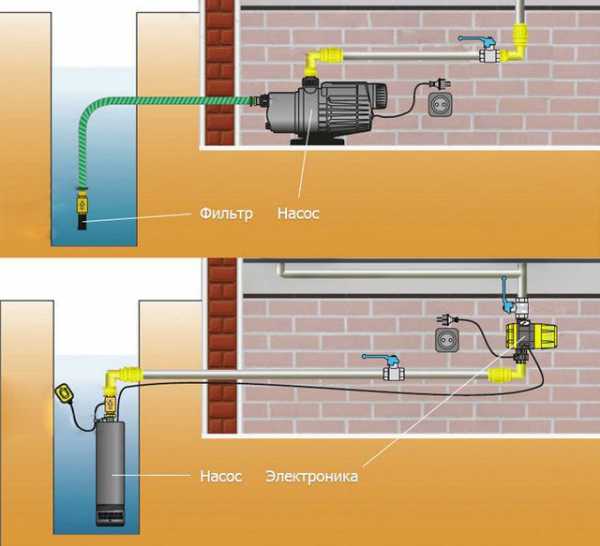

Различия в схемах водозабора с внешним или погружным насосом

1. В случае, когда глубина водяного слоя не превышает 7 метров, оптимальным решением будет установка домашней насосной станции. При ее выборе обязательно обращают внимание на высоту подъема воды – техническую характеристику, которая указывается в технической документации изделия. При этом ориентируются и на вертикальные, и на горизонтальные участки водопровода. Высота создаваемого водяного столба для расчетов вертикальных участков принимается 1 : 1. Горизонтальные участки рассчитываются из пропорции 1 метр столба = 10 метров трубы.

При выборе насоса обязательно учитываются и вертикальные, и горизонтальные участки водопровода

• Сразу собирается участок заборной трубы, с таким расчетом, чтобы он опускался примерно на середину толщи водоносного слоя, иначе он начнет черпать песок и грязь со дна. Обязательное условие – установка на него обратного клапана, так, чтобы трубопровод постоянно был наполнен водой. Попадание воздуха в насосный механизм может вызвать его перегрев и выход из строя.

Собранные заборные участки трубопровода

• Не помешает и заборный фильтр, который не допусти попадание в трубы крупных взвесей, чем предохранит насосную станцию от преждевременного износа.
• В качестве заборной трубы можно собрать узел (с фильтром и клапаном) из той же ПНД-32  и присоединить его к фитингу тройника на входе трубы в колодец.
• Другой вариант – использование готовых заборных гофрированных труб, которые конструктивно уже оснащены обратным клапаном.

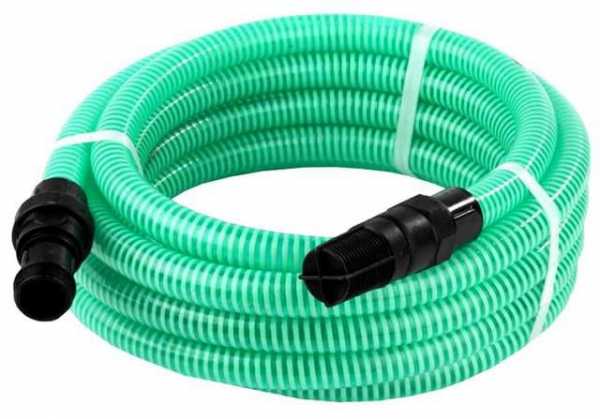

Гофрированная труба для водозабора

• Для лучшей устойчивости конструкции трубу можно зафиксировать к стенкам колодца хомутами (клипсами).

Недостатки подобной схемы – высокая шумность насосной станции, для которой потребуется отдельное помещение в доме (например, в подвале). Кроме того, возникают определенные сложности с организацией контроля уровня воды в колодце – придется часто визуально проверять его, чтобы не допустить засасывания воздуха в трубы.

Видео: установка домашней насосной станции

2. При глубине колодца 8 и более метров ничего не остается, как устанавливать погружной насос. Монтажных забот с ним несколько больше.

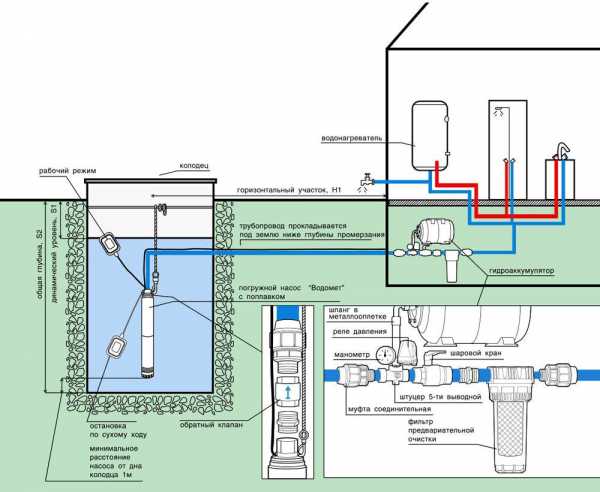

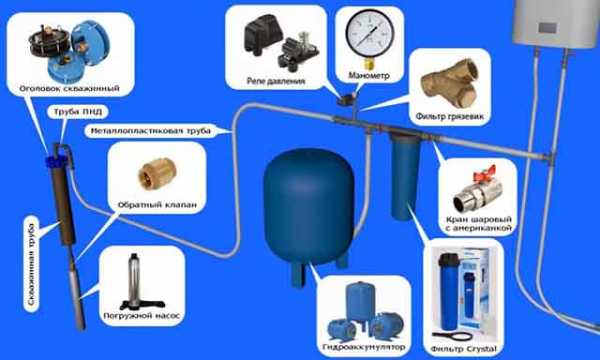

Примерная схема водоснабжения с использованием погружного насоса

• Во-первых, необходимо сразу предусматривать прокладку электрического кабеля к колодцу. Нередко ее размещают в том же канале, что и водопроводную трубу.
• Во-вторых, потребуется закрепление насоса на надежном металлическом тросе.

Однако, в целом преимуществ у подобной схемы немало:

• Создаваемый напор водяного столба у погружных насосов всегда неизмеримо больше.
• Отсутствие шума от работающего насоса – в доме не потребуется отдельное помещение.
• Современные модели погружных насосов оснащены и фильтром предварительной очистки, и обратным клапаном, и, что самое главное, поплавковой системой автоматического отслеживания уровня воды в колодце. При критическом снижении уровня насос просто перестанет выкачивать воду.

Современные погружные насосы оснащены автоматической системой контроля уровня воды

• Как правило, погружные насосы существенно дешевле стационарных насосных станций.

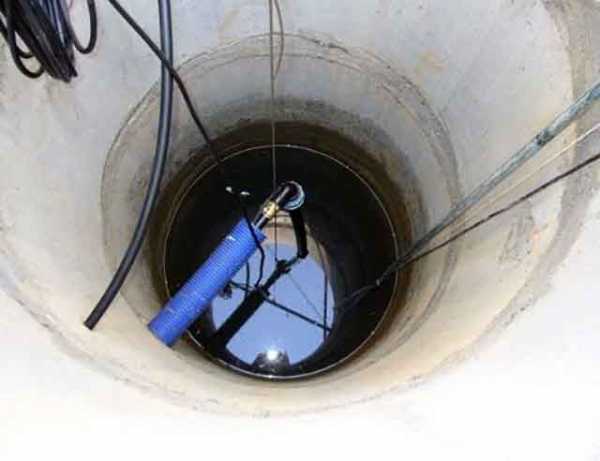

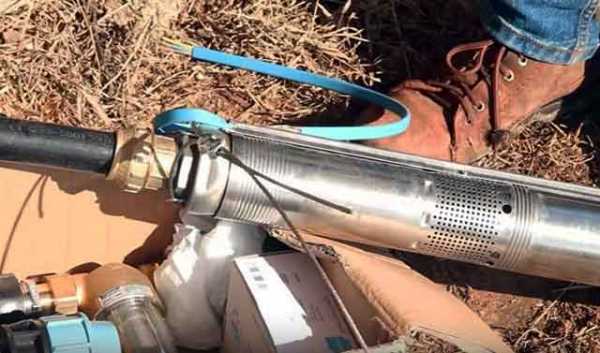

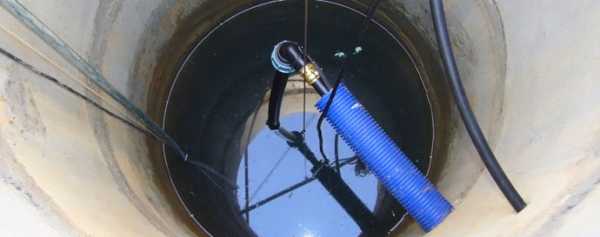

Погружной насос опущен в колодец и зафиксирован на тросе

Насос опускают на тросе на требуемую глубину, соединяют гофрированной трубой или гибким шлангом с тройником на входе водопроводной трубы в колодец. Обычно к этому участку трубы хомутами прихватывается и кабель питания насоса – так будет легче опускать весь насосный узел без риска запутать кабель и шланг.

Что монтируется в доме

Технология прокладки внутренних водопроводных коммуникаций в доме требует подробного рассмотрения в отдельных публикациях, поэтому здесь будут приведены лишь несколько рекомендаций.

Вода из любого вешнего источника в обязательном порядке должна подвергаться фильтрованию и соответствующей доочистке. Состав системы такой водоподготовки может существенно различаться в каждом конкретном случае – все зависит от результатов лабораторного анализа воды.

• Самая простая схема подачи воды потребителям в доме – установка накопительного бака в верхней точке системы, откуда вода поступает самотеком к точкам разбора.

Простая, но несовершенная система с общим накопительным баком

Эта схема крайне несовершенная, может применяться, пожалуй, лишь в дачных домиках, куда владельцы приезжает время от времени на непродолжительный срок. В этом варианте необходимо следить за уровнем воды в накопительной емкости, а создаваемый напор не будет отличаться ровностью, что влечет проблемы, например, при попытке установки водоподогревателей или иной бытовой техники.

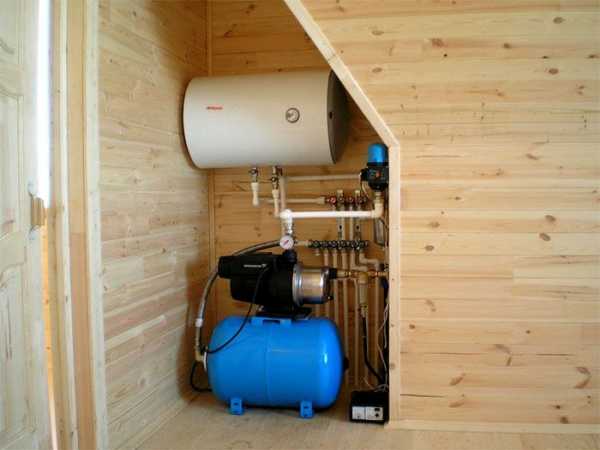

Мембранный гидроаккумулятор и система доочистки воды

• Оптимальным видится решение этой проблемы установкой специального мембранного гидроаккумулятора (ресивера) определенной ёмкости (от 50 до 100 литров). Насос наполняет его до определенного давления внутри, после чего срабатывает барометрический датчик, отключающий электропитание. Таким образом, в домашней водопроводной системе всегда поддерживается ровный установленный напор воды. Как только давление в ресивере снижается до определенной отметки, автоматика включает насос, который пополняет водный запас.

Подобные ресиверы всегда входят в комплект домашних стационарных насосных станций, являясь частью их общей конструкции.

Гидравлический ресивер является конструктивным узлом насосной домашней станции

Для погружных насосов ресивер придется покупать и устанавливать самостоятельно, причем место его монтажа на входе в общую систему может быть выбрано произвольно – после системы фильтрации и до врезки в  распределительный водопроводный коллектор.

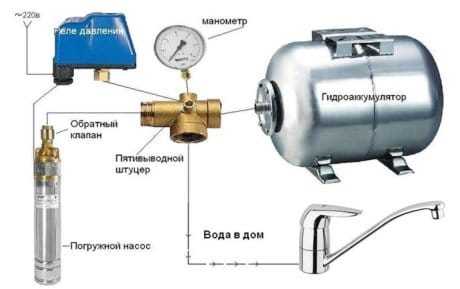

Видео: сборка насосной группы для погружного насоса

Итак, ничего не выполнимого при организации водоснабжения загородного дома из колодца нет. Безусловно, самым сложным этапом является само выкапывание колодца и его оборудование, а систему водопровода, при наличии определенных навыков в сантехнических работах, вполне можно спроектировать и проложить самостоятельно.

stroyday.ru

Водоснабжение частного дома из колодца: пошаговая инструкция

Автономное водоснабжение частного дома из колодца позволяет обеспечить необходимое качество. Привлекает экономия на эксплуатационных расходах. Попробуем разобраться, как реализовать соответствующий проект с разумными затратами.

Удобно быть волшебником. Взмах магической дубиной – готов колодец. На самом деле придется использовать точный расчет и значительные физические усилия

Содержание статьи

Водоснабжение частного дома из колодца: преимущества и недостатки, основные требования

Необходимость в чистой воде понятна без специальных пояснений. Однако на практике возникают разные затруднения:

• слишком большое расстояние до централизованной магистрали;
• значительные затраты при бурении артезианской скважины;
• высокий уровень загрязнений в муниципальном водопроводе, частые аварии, перепады давления.

Организация курьерской доставки бутилированной воды не подходит для полива огорода. Перечисленные причины объясняют целесообразность проекта автономного снабжения из личного колодца. Его вполне можно реализовать собственными силами, без согласований и обращения к профильным специалистам.

Недостатки будут уточнены по мере изучения статьи. Чтобы не пропустить важные нюансы обратите внимание на следующие факты:

• При выборе места расположения колодца необходимо учесть близость выгребных ям, иных источников загрязнений.
• Копка шахты и другие строительные операции сопряжены со значительными трудозатратами.
• Необходимо провести воду в дом из колодца. Стоимость дополнительного оснащения существенно увеличит объем инвестиций.

Несложно сформулировать первоначальные требования:

• достаточное количество воды для полноценного удовлетворения всех потребностей на объекте недвижимости;
• отсутствие примесей, вредных для человека, опасных для технологического оборудования;
• разумная стоимость и сроки реализации плана;
• небольшие расходы в процессе эксплуатации, минимум регламентных процедур;
• длительный срок службы инженерного сооружения.

Современная система водоснабжения частного дома из колодца выполняет свои функции автоматически, без тщательного контроля и частых настроек

Составление схемы водоснабжения в загородном доме из колодца, общие технические характеристики

Виды автономных источников

С помощью этого рисунка несложно разобраться в принципах действия и особенностях разных решений. Самая большая глубина (100-200 м) – артезианская скважина. Главным преимуществом является отсутствие «цивилизационных» загрязнений. От 30 до 100 метров бурят скважины «на песок». Они стоят дешевле, но обладают меньшими фильтрационными способностями. Качественные колодцы делают глубиной до 20-30 м. Необходимо дойти до уровня грунтовых вод, на котором предполагается приемлемый уровень очистки.

На рисунке отмечен колодец с забором «верховодки». Этим термином обозначают скопление жидкости в поверхностных слоях почвы. Такой вариант подразумевает возможность сезонного высыхания, перебои с водоснабжением. Особенно внимательно приходится выбирать место установки, чтобы исключить вероятность загрязнения источника.

Важно! В соответствии с действующими санитарными норами расстояние от выгребной ямы до колодца должно быть более 20 м, а до трассы водовода – свыше 10 м.

Проект взаимного расположения объектов на земельном участке

Вместо стандартного чертежа можно использовать подобный рисунок, сделанный от руки. Здесь видно, как внимательно автор продумал размещение отдельных функциональных блоков:

• Колодец установлен в самом высоком месте участка.
• К нему не поступают стоки от бани.
• Септик расположен на большом расстоянии, несмотря на большую очистительную способность сооружения по сравнению с типичной выгребной ямой.
• Расстояние до жилого здания установлено небольшое, чтобы сократить затраты на монтаж трубопровода.

Проектируйте водоснабжение частного дома на собственном участке не менее тщательно. Обязательно учитывайте особенности каждого значимого объекта. Источниками загрязнения являются:

• Выгребная яма, дренажное поле, открытый септик.
• Места выгула и содержания домашних животных, скота, птицы.
• Площадка для мойки транспортных средств, инвентаря.
• Участки, где применяются сельскохозяйственные химические средства.
• Автомобильные мастерские, дороги общего назначения.
• Свалки мусора, промышленные предприятия.

Современные автономные устройства утилизации бытовых отходов обеспечивают высокую степень очистки, более 95%

Но надо понимать, что оставшиеся несколько процентов загрязнений не улучшат качество воды. Автономные станции биологической очистки не рекомендуется устанавливать ближе 15 м от колодца. Даже полностью герметичные накопительные емкости водоснабжения частного дома монтируют на дальности от 10 м.

К сведению! Значение имеет не только дальность, но и направление течения подземных вод. По его ходу колодец не устанавливают даже на большом расстоянии от выгребной ямы.

После исследования собственного участка изучите прилегающую территорию. В некоторых случаях наличие поблизости активных источников загрязнений заставит забыть о проекте водоснабжения частного дома из колодца.

Надпись на рекламном плакате оружейного завода: «Наши минометы – лучшее средство для сведения счетов с соседями»

Если не понадобились радикальные методы, переходите к изучению практических инструкций по созданию водопровода в частном доме из колодца. В следующем разделе рассказано о том, как с помощью простейших магических пассов определить оптимальное место установки основного элемента проекта.

Как найти воду на участке для колодца: научные методы и сверхъестественные возможности

Чем выше уровень грунтовых вод, тем меньше объем земляных работ. Предварительные изыскания помогут принять правильное решение при подготовке проекта водоснабжения частного дома из колодца. Надо только не ошибиться с выбором подходящей методики.

Лозоходец

На фото изображена суть магической технологии. Ветку лозы в виде буквы «Y» сегодня не используют. Практичнее и эффективнее два согнутых под прямым углом металлических прута. Их придерживают в ладонях, не препятствуя вращению. Медленно перемещаются по участку, пока они сами не соединяться. Именно в этом месте надо копать шахту системы водоснабжения частного дома из колодца.

Важно! В рекомендациях к этой методикой указывают, что положительный результат будет получен только при наличии у оператора особых биоэнергетических способностей.

Если на глубине более 20 метров нет воды – значит у вас недостаточно сильная биоэнергетика, но хорошие физические данные

О сравнительно близком расположении влаги можно судить по наличию елей, осоки, других деревьев и растений. Утром над соответствующими участками скапливается туман. В теплую погоду – роится мошкара. Более точную проверку можно сделать с помощью силикагеля. Гранулы засыпают в подходящую емкость, взвешивают. Закапывают на глубине 40-60 см на ночь. Если контрольное измерение показало увеличение веса, значит вода есть поблизости.

Простейшие методики применять можно. Однако все они являются косвенными, то есть обладают определенной погрешностью. Как правило, так определяется наличие «верховодки», сильно загрязненной различными примесями.

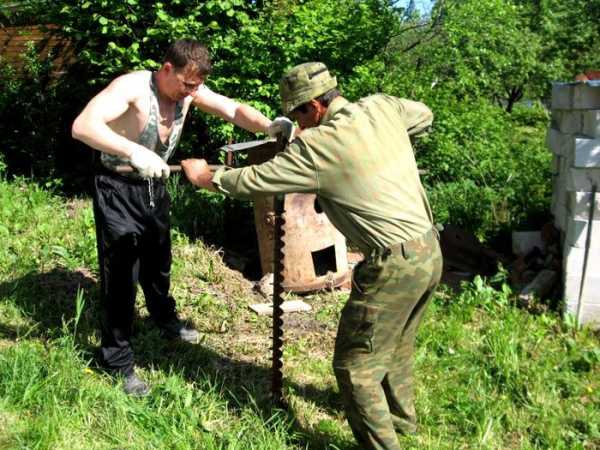

Контрольное бурение позволяет получить точный результат

Для ускорения процесса строительства системы водоснабжения частного дома можно взять в аренду специализированное оборудование с электрическим приводом, или заказать профессиональное геологическое исследование.

Устройство колодца

Типовая конструкция

С помощью этого рисунка можно пояснить назначение и особенности основных элементов:

• Для предварительной очистки воды на дне делают подсыпку из нескольких слоев. Применяют песок, гравий, иные очищенные гранулированные материалы.
• На небольшом расстоянии от дна устанавливают насос. Вместо жестких металлических, можно использовать гибкие пластиковые трубы. В этом случае подвес делают на тросе.
• Постоянный водопровод из колодца устанавливают на уровне, ниже промерзания почвы на 20-40 см. Точные данные для определенного региона можно взять в местном архитектурном бюро.
• Верхнюю часть окружают водонепроницаемым слоем (создают «глиняный замок»). Для надежности применяют сверху бетонирование. Это предотвращает попадание в источник дождевой воды.
• Далее по жерлу колодца устанавливают перемычку, делают утепление стенок, конструкции кровли. Это предотвращает понижение температуры в рабочей части ниже 0°C. Вытяжка пригодится для устранения неприятных запахов. В сильные морозы вентиляцию перекрывают.
• Отдельный кран устанавливают в систему водоснабжения частного дома из колодца для полива огорода в летний период. Переключение режимов осуществляется запорными вентилями.
• Вместо воздушной, можно сделать подземную линию электропитания при создании трассы водопровода.

Колодец своими руками: пошаговая инструкция

Фото	Алгоритм действий с пояснениями
	Проверочное бурение поможет узнать глубину залегания водоносного слоя. Поэтому можно сделать точный расчет количества элементов будущей конструкции. Прочные надежные стенки получатся из фабричных изделий. Автор приобрел бетонные кольца с размерами 100 х 100 см (высота х диаметр). Выступы и пазы на торцах препятствуют смещению после установки. Для экономии средств использован бытовой автомобильный полуприцеп.
	Разгрузочные работы и перемещение изделий выполнены в одиночку. Для облегчения операций применяют деревянные направляющие, рычаг из лома, другие подручные средства.
	Шахта создается последовательно. По мере углубления в нее опускают бетонные кольца, продолжают копать. Для земляных работ подойдет обычная штыковая лопата с коротким черенком.
	После заполнения ведра приходилось каждый раз по металлическим скобам подниматься наверх. Емкость опорожнялась, опускалась обратно. Понятно, что с помощником соответствующие операции можно сделать быстрее. Но данное описание демонстрирует возможности наиболее экономичного способа выполнения работ. Вынутый грунт сразу загружался в прицеп для последующего вывоза.
	Подкапывая под кольцами, обеспечивается погружение стенок колодца под собственным весом. В сравнительно мягком грунте (песок и глина)делать углубление не слишком сложно. На глубине более семи метров появилась вода.
	Этот этап – самый сложный. Чтобы упростить рабочие операции, их выполнение панируют на период с минимальным количеством дождевых осадков.
	Такой подход помогает снизить уровень грунтовых вод. Дополнительным преимуществом является сохранение работоспособности инженерного сооружения круглый год. Этот проект завершался в начале ноября. Заморозки укрепили верхний слой грунта, что частично облегчило монтаж последних колец.
	После того, как сделана гранулированная подсыпка, откачивают 3-4 раза загрязненную жидкость. Далее – можно пользоваться чистой водой. Для подъема используется погружной насос, гибкий шланг. Агрегат опускается на двух прочных веревках, чтобы предотвратить проблемы в случае разрыва.
	Чай, приготовленный из этой воды, становится особенно вкусным. Однако надо отметить оставшуюся мутность. Если она не будет удалена имеющейся фильтрацией, придется устанавливать дополнительные устройства очистки.
	Далее герметизируют стыки между кольцами, монтируют отмостку, устанавливают навес, стационарный забор воды.

Этот проект не лишен недостатков, поэтому ниже подробнее описаны отдельные этапы создания водоснабжения частного дома из колодца.

Копка колодца и монтаж колец

Крупные детали из бетона обеспечивают хорошую прочность и герметичность, но перемещать их тяжело. Рекомендуется использовать кольца высотой не более 50 см.

Для аккуратного опускания используют треногу с лебедкой

Такое простейшее устройство предотвратит повреждение кромок бетонных изделий. Если не предусмотрены замковые соединения на торцах, предотвращают сдвиги в стороны стальными скобами.

Вместе с помощником и применением треноги с лебедкой можно дойти до водоносного слоя за 5-7 дней. Автору рассмотренного выше проекта водоснабжения частного дома из колодца пришлось затратить несколько месяцев.

Важно! Нельзя выполнять все земляные работы с последующей установкой колец в песчаных и других недостаточно устойчивых грунтах. Это опасно для человека, работающего на большой глубине.

В некоторых случаях плотные каменистые слои полностью блокируют возможность проведения работ. Это – еще один довод в пользу предварительных геологических исследований.

Статья по теме:

Кольца колодезные пластиковые. Давайте рассмотрим для чего они нужны, где их применяют, размеры, критерии выбора, составляющие элементы пластикового колодца, средние цены и тонкости самостоятельного монтажа.

Устройство гидроизоляции колодца

После завершения монтажа основной конструкции необходимо заделать щели, выбоины, трещины. Используют смесь из цемента и клея ПВА, жидкое стекло, специализированные герметики. При выборе проверьте состав средства. Следует исключить смеси на битумной основе и другие компоненты, способные ухудшить органолептические характеристики воды.

Применяют герметик в соответствии с официальными инструкциями. Обратите внимание на температурный режим. Как правило, зимой такую обработку не выполняют.

Внешнюю поверхность верхней части колец можно закрыть полиэтиленовой пленкой. Далее устанавливают глиняный замок. На последнем этапе – отмостку из бетона

Как правильно создать донный фильтр, оголовок

Донный фильтр можно устанавливать с применением разных схем

Следует применять хорошо очищенные гранулированные материалы. Для первичной дезинфекции можно промыть их слабым хлорным раствором. Несколько заборов воды после такой обработки надо слить до исчезновения характерного запаха.

К сведению! Если вода поступает слишком быстро, невозможно удалить слой грязи, на дно устанавливают дощатый настил. При создании такой конструкции не применяйте гвозди, другие металлические крепления, чтобы не ухудшить водоснабжение частного дома из колодца продуктами коррозийных процессов.

Симпатичный оголовок станет украшением участка

Отделочные материалы и другие компоненты видимой части конструкции подбирают с учетом эстетики окружения. Обязательно оснащают люк замком, чтобы предотвратить доступ детям.

Этот чертеж можно использовать для изготовления ворота собственными руками

При необходимости, оголовок делают в закрытом исполнении, утепляют, оснащают светильником.

Подбор и установка насоса в колодце для водоснабжения дома

Водоснабжение в частном доме своими руками, схемы с разными насосами

Чтобы выбрать правильный вариант, уточняют расстояние между уровнями воды и поверхности земли. До 7 метров допустимо применение внешнего насоса. Это значение не является обязательным, так как в ассортименте производителей есть более мощное оборудование. Следует проверить соответствующие технические характеристики. В любом случае решение принимают, исходя из расчета общих потребностей.

Конструкция погружного насоса для водоснабжения частного дома из колодца

Ниже приведены особенности современных моделей:

• Стандартное переходное устройство (1) с резьбой обеспечивает надежное герметичное подсоединение трубопровода.
• Пластиковая рукоятка (2) обладает достаточной прочностью, не ржавеет.
• Специальный узел (3) упрощает замену конденсатора.
• Из надежной нержавеющей стали сделаны части, работающие под нагрузкой: вал (4), рабочее колесо (9).
• Поплавковый регулятор (5) включает и выключает электропитание с учетом определенного уровня воды в колодце.
• Для улучшения эффективности системы охлаждения двигателя вода проходит через технологический проток (6) между двумя кожухами.
• Дополнительная защита вала (12) создана из композитного материала (сталь, керамика).
• В решетке (7) сделаны отверстия, которые пропускают твердые фракции до 25 мм. Вторая преграда (10) предназначена для отделения загрязнений от 10 мм и более.
• Для защиты электропривода от воды установлены двойные уплотнители (8) с масляной камерой (11). Двигатель не повреждается в режиме холостого хода. Он защищен электроникой от перегрева.

К сведению! Здесь приведено описание универсального насоса, который пригоден для перекачивания сильно загрязненных жидкостей. В систему водоснабжения частного дома из колодца можно установить модель с мелким фильтром.

Статья по теме:

Давайте рассмотрим, как выбрать погружные насосы для колодцев, узнаем об их типах и устройстве, о преимуществах и недостатках, а также о том, как их правильно выбрать.

Как провести воду в дом из колодца

Схема водоснабжения частного дома от колодца с погружным насосом

Если используется принудительная циркуляция жидкости для компенсации перепадов напора необходим гидроаккумулятор. В типовом исполнении – это емкость, разделенная гибкой перегородкой. Ее не надо дополнительно регулировать и обслуживать в течение всего срока службы. Для контроля давления в необходимых местах устанавливают манометры и реле.

Ввод в колодец ПНД трубы (полиэтилен низкого давления)

На этом рисунке изображены способы защиты от промерзания водоснабжения частного дома в зимний период. При наличии в здании подвала (цокольного этажа) углубляют траншею до нужного уровня.

Установка накопительного бака

Схема подключения и состав оборудования

В этом варианте водопровод из колодца оснащен накопительным баком. Он установлен в помещении под кровлей для создания циркуляции жидкости в рабочих контурах под действием силы тяжести. При недостаточном напоре включается автоматически дополнительный насос.

Такое решение упрощает задачу поддержания постоянного давления системы водоснабжения частного дома из колодца. Однако возникает нагрузка на силовой каркас здания, увеличивается сложность системы. Необходимо утепление чердака.

Применение насосной станции

Основные компоненты системы водоснабжения

На рисунке показано, как завести воду в дом из колодца с применением насосной станции. Эта специализированная техника состоит из следующих функциональных блоков:

• гидроаккумулятор;
• насос;
• манометр;
• управляющая и контрольная электроника;
• соединительные трубы.

Такое оборудование водоснабжения частного дома из колодца отличается хорошей согласованностью рабочих частей, так как подразумевается фабричная сборка.

К сведению! Специалисты отмечают сравнительно небольшой объем штатных баков (до 15-20 л). Иногда приходится устанавливать более крупные емкости.

Коррекция проекта с учетом качества воды

Трубопроводную систему водоснабжения частного дома из колодца монтируют по стандартным схемам. При необходимости устанавливают специализированную насосную станцию для повышения давления. Регулировка скорости потоков водоснабжения частного дома из колодца в разных контурах осуществляется с применением распределительной гребенки, оснащенной соответствующими вентилями.

Чтобы уточнить состав необходимого оборудования делают анализ воды в профильной сертифицированной лаборатории. Полученные результаты пригодятся для правильного выбора дополнительных фильтров системы водоснабжения частного дома:

Тип загрязнений	Подходящее оборудование, технологии	Особенности
Песок, глина, ил, иные механические примеси	Грязевик, дисковый фильтр, бак с гранулированной засыпкой, магистральный картридж	Устройство выбирают с учетом размеров частиц, интенсивности загрязнений
Соединения железа	Механические фильтры, аэрация, ионный обмен	В некоторых ситуациях приходится последовательно устанавливать несколько ступеней обработки. Самые сложные примеси – органическое железо
Соединения кальция и магния (соли жесткости)	Ионный обмен, полифосфатные засыпки, электромагнитные преобразователи	Некоторые устройства пригодны для подготовки только технической воды
Тяжелые металлы, вредные химические соединения, микробы, вирусы, бактерии	Установки ионного обмена	Качество очистки в этом варианте сопоставимо с дистилляцией. Единственный существенный недостаток – маленькая производительность бытовых моделей

Даже при заказе водоснабжения частного дома из колодца под ключ пригодятся сведения из статьи. Они помогут правильно оформить заказ, контролировать исполнителей, проверять выполненные работы. Эти данные нужно использовать в ходе реализации проекта собственными силами.

Чтобы минимизировать ошибки – пользуйтесь комментариями. Размещайте здесь свои оценки оборудования и проектов, делитесь планами, задавайте вопросы. Этой полезной информацией можно пользоваться совершенно бесплатно с выгодой для себя.

Видео монтажа водоснабжения бани и частного дома из колодца

Понравилась статья?
Сохраните, чтобы не потерять!

Загрузка…

homemyhome.ru

Водоснабжение частного дома из колодца своими руками: схемы подключения и монтаж

Если на приусадебном участке есть колодец или скважина с приличным дебетом (запасом), то есть смысл организовать автономное водоснабжение вашего загородного коттеджа или дачи. Ведь всем известно, насколько неудобно черпать и переносить воду ведрами или накачивать ее с помощью ручной колонки. Для решения задачи предлагаем сделать 3 вещи: изучить, как провести воду из колодца в дом, посмотреть тематическое видео и выделить 1—3 дня на выполнение работ своими руками. Вся теоретическая информация изложена в нашем материале.

Выбор схемы водоснабжения

Для автоматической подачи холодной воды из колодца или скважины применяется 2 схемы:

• с погружным насосом;
• с поверхностной насосной станцией.

В обеих системах присутствует один неизменный элемент – водопроводная труба, проложенная от источника внутрь жилища. Разница заключается в конструкции и расположении перекачивающего оборудования. В первом случае это аппарат погружного типа, висящий на тросе около дна природного резервуара. Второй вариант – насосная станция, установленная на поверхности, обычно — в техническом помещении жилого дома, реже – в утепленном подземном сооружении над скважиной (кессоне).

Система подачи воды с глубинным насосом

Совет. Прежде чем подбирать систему подачи и проводить трубы, проверьте химический состав и степень загрязнения колодезной воды в лаборатории. Если она мутная, неприятно пахнет и имеет железистый привкус, сделайте анализ обязательно. По его результатам вы сможете подобрать нужные фильтры в специализированных магазинах сантехники.

Поверхностные насосные станции следует применять, когда перепад высот между зеркалом воды в источнике и высшей точкой разводки внутри жилища составляет не более 7 м. Учитывая, что большинство этих агрегатов рассчитаны на высоту подъема 8—10 м, оставшийся запас напора (1—3 м) понадобится для преодоления горизонтальных участков труб и местных сопротивлений (тройников, колен, клапанов и смесителей).

Система водообеспечения с поверхностным перекачивающим агрегатом

Для подвода воды из глубоких колодцев, а также обычных и артезианских скважин, необходимо использовать систему с погружным насосом. Она несколько сложнее в монтаже, зато надежнее в работе и не требует постоянного наполнения трубопроводов. Конечно, существуют поверхностные станции повышенной мощности с высотой подъема до 20 м, но их цена сопоставима со стоимостью полного комплекта оборудования и материалов для сборки схемы с погружаемым насосом.

Материалы и комплектующие для монтажа

Стальные магистрали центрального водопровода, подающие в наши жилища грязную и ржавую воду, навсегда ушли в прошлое. Для устройства водоснабжения частного дома из колодца или скважины используйте современные полиэтиленовые трубы ПНД марки PE-100 с толщиной стенки 3 мм, которые легко проложить и завести в дом своими руками. В подавляющем большинстве случаев для наружной разводки хватает диаметра 32 мм.

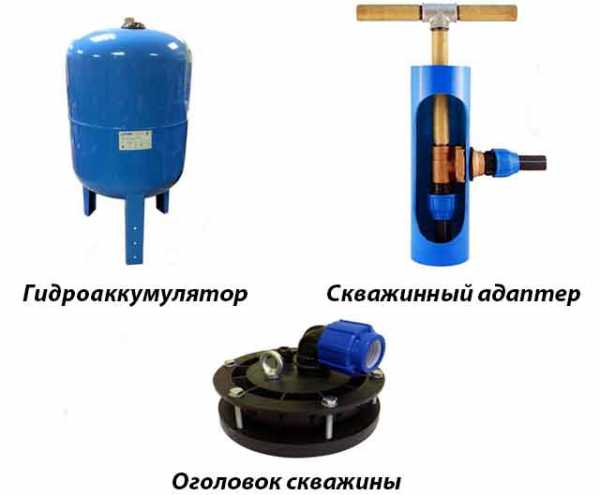

Для подведения воды по первой схеме (с погружением насосного агрегата) из скважины вам потребуется:

• оголовок или скважинный адаптер;
• подвесной трос диаметром 3 мм;
• сам насос, оборудованный обратным клапаном;
• гидроаккумулятор емкостью 25—100 л;
• реле давления типа РДМ-5 и «сухого» хода;
• фильтр грубой очистки и грязевик;
• манометр;
• шаровые краны, фитинги;
• электрический кабель и автоматические выключатели номиналом 16 А.

Примечание. При подводке магистрали из колодца оголовок и адаптер не требуется.

Если вам больше подходит схема с насосной станцией, то отдельно покупать реле и гидроаккумулятор не нужно, поскольку они входят в комплект установки. Как правильно рассчитать минимальный объем аккумулирующего бака и мощность насоса, смотрите на видео:

Прокладка магистрали от колодца

Здесь главная задача – прокопать траншею от источника водоснабжения до ввода в дом, соблюдая небольшой уклон в сторону скважины. В соответствии с требованиями строительных норм, необходимо углубиться на 30 см ниже границы промерзания грунта. Затем дно ямы уплотняется и засыпается песчаной подушкой на высоту 100 мм.

Дальнейший порядок работ выглядит так:

1. Подготовьте отверстия на вводе в здание и в колодец (или скважину). В последнем случае желательно установить скважинный адаптер.
2. Проложите трубу по траншее совместно с электрическим кабелем. Старайтесь не стыковать магистраль под землей, используйте для поворотов гибкость пластиковой трубы.
3. Заведите коммуникации в дом, хорошенько утеплив место прохода через фундамент.
4. Установите автоматические выключатели и подведите к ним кабель. Подключение сделаете позже, когда установите автоматику.

Совет. Если по разным причинам не удалось вырыть траншею до границы промерзания, то магистраль придется греть специальным кабелем, который надо прикрепить к трубопроводу, после чего защитить утеплителем. Как выполнить монтаж и подключение кабельного обогрева, рассказывается в этой статье.

Способы утепления трубопровода

Если выход домашней канализации организован в том же месте, то водопроводную трубу необходимо прокладывать выше и на некотором расстоянии. Делать обратную засыпку траншеи не торопитесь, поскольку сначала нужно проверить работоспособность системы.

Установка и подключение оборудования

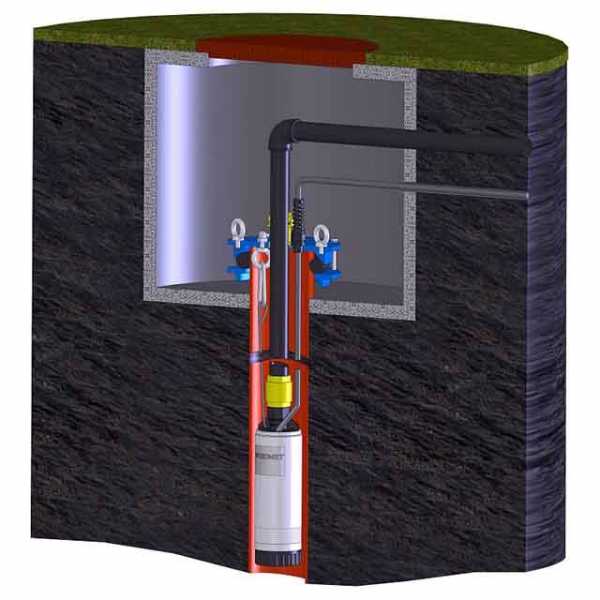

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину. Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Совет. Перед опусканием насоса в скважину желательно проверить работоспособность системы, поскольку в случае неполадок доставать наполненный водой агрегат гораздо тяжелее.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Разводка внутренней сети

Чтобы обеспечить нормальную работу всех сантехнических приборов, на входе водопровода в частном доме нужно поставить несколько элементов в такой очередности:

1. Реле давления. Предназначено для запуска и останова насоса при достижении верхнего и нижнего порога давления (настраивается индивидуально).
2. Манометр служит для контроля за давлением в водопроводной сети.
3. Реле «сухого» хода. Предохраняет перекачивающий агрегат от работы «на сухую», когда в трубопроводе либо источнике нет воды (бывает встроено в конструкцию погружного насоса).
4. Бак – гидроаккумулятор. Сглаживает гидроудары, возникающие в автономной системе в момент запуска насоса. Вторая функция – накопительная, она позволяет подавать воду потребителям без включения насосного агрегата. Длительность подачи зависит от объема бака.
5. Фильтр, задерживающий частицы размером свыше 100 мкм.

Совет. Если вам позволяет бюджет, задействуйте в схеме устройство плавного пуска двигателя насоса – частотный преобразователь. Так вы сможете исключить гидроудары и продлить срок службы всем деталям системы.

Когда перечисленные элементы смонтированы в указанном порядке, можно разводить сеть дальше по дому полипропиленом или металлопластиком, организовывать горячее водоснабжение и ставить сантехнические приборы. Подробнее о монтаже и подключении реле давления рассказано в видеосюжете:

Напоследок несколько слов об установке насосной станции (в просторечии – «гидрофор»). Поскольку изделие включает в себя все элементы контроля и безопасности, его монтаж не представляет сложности. Только и нужно, что подключить к патрубкам подающую и домовую магистраль и поставить рядом розетку. На конце трубы, опущенной в колодец, надо поставить обратный клапан и перед включением заполнить уличный трубопровод водой через технологическое отверстие в корпусе агрегата.

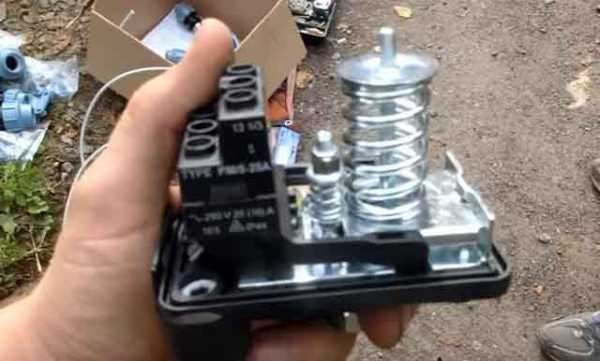

Настройка реле давления

Задача данного прибора – поддерживать давление в сети на требуемом уровне, периодически запуская насос или станцию в автоматическом режиме. Заводские настройки реле такие: порог отключения накачки (верхний предел) – 2,8 Бар, порог включения (нижний предел) – 1,4 Бар. Но не все сантехнические приборы корректно работают при таком напоре.

Справка. Некоторым душевым кабинкам, оснащенным своей автоматикой, нужно подать воду с минимальным давлением 3 Бар.

Чтобы отрегулировать прибор для своих нужд, открутите фиксатор и снимите пластиковую крышку. Под ней вы увидите 2 пружины разных размеров, изображенные на фото. С помощью гайки на большой пружине сначала выставьте желаемый верхний предел (останов насоса). Гайка на маленькой пружине регулирует разницу между верхним и нижним порогом, поэтому ее надо настраивать во вторую очередь. Чтобы разобраться в данном вопросе, просмотрите краткую видеоинструкцию:

Заключение

Чтобы успешно провести воду в жилой или дачный домик, вам придется выполнить немало подготовительных работ, выходящих за рамки нашей публикации. К ним относится устройство колодца с гидроизоляцией или бурение скважины с монтажом обсадной трубы. Но есть и третий, не менее привлекательный вариант, — установка подземного резервуара, куда завозится вода питьевого качества. При таком раскладе можно организовать бюджетную схему водоснабжения с насосной станцией минимальной мощности.

qustu.com

Водопровод из колодца в дом: летний, зимний

Зимний водопровод из колодца

В данном случае «зимний» подразумевает «всесезонный». В зимнем водопроводе вода не замерзает, поскольку он проложен одним из следующих способов:

• Ниже глубины промерзания грунта;
• Выше глубины промерзания, но с утеплением.

Если в вашем регионе глубина промерзания грунта составляет 1,5 м, то вы можете воспользоваться первым способом. Для тех, кто не хочет много копать (а также при глубине промерзания ниже 1,5 м) предусмотрен второй способ, включающий в себя расходы на утеплитель и дополнительную защиту трубы. В этом случае можно выкопать траншею для водопровода на глубину 0,5-1 м. Также можно провести трубу буквально под поверхностью, но для ее обогрева (помимо утеплителя) нужен расход электричества и обогревающий кабель.

Самое сложное место при прокладке водопровода из колодца – это стыковка шланга со стенкой железобетонного кольца, в котором было оставлено отверстие при строительстве колодца. Данный стык необходимо тщательно изолировать, поскольку чаще всего именно сквозь него грязные поверхностные воды попадают в колодец.

Для обеспечения максимальной герметизации прохода сквозь кольцо лучше использовать сгон (короткая труба с резьбой с обоих концов). Также с обеих сторон трубы на нее нужно надеть прокладки и прижать их к стене фланцами. При использовании для водопровода трубы ПНД диаметром 32 мм для ее стыковки со сгоном нужно использовать фитинг-переходник. Между собой трубы соединяются при помощи пайки в специальном паяльнике либо при помощи специальных фитингов.

Для наружной и внутренней гидроизоляции стенки кольца не советуем применять битумные или подобные жидкие мастики. Со временем они могут просочиться в колодец и загрязнить воду. Лучше использовать силиконовый герметик, а также цементный раствор с добавлением жидкого стекла.

Глубина погружения трубы или шланга в колодец должна быть чуть ниже середины уровня воды в колодце (или за 20-30 см от дна). Если приблизить трубу (шланг) ко дну, насос может засасывать песок.

До начала проведения работ по установке вертикальной (опускной) трубы в колодце нужно выкачать из колодца воду, соединить руками трубу с коленом к выводящей трубе в траншее, измерить отступ до дна колодца, и если он равен 20-30 см, соединять с коленом.

Вместо колена лучше использовать краник под углом 90 градусов. Это позволит остановить подачу воды еще до поступления в дом при ремонтных работах или замене сантехники (или замене труб).

Качать воду по трубам из колодца можно двумя способами:

• Насосом внутри колодца;
• С помощью насосной станции автоматического водоснабжения вне колодца (лучше в подвале или в доме).

Об установке насосов в колодец и подключении к насосным станциям мы расскажем в следующих статьях.

Летний водопровод из колодца

Как понятно из названия, летний водопровод используется летом. Он может быть надземным или подземным. Надземный водопровод – это шланг или несколько шлангов, соединенных переходниками для создания нужной длины. Шланги могут быть резиновыми или силиконовыми. Более надежными считаются резиновые шланги с капроновыми нитями для усиления прочности.

Надземный водопровод нужно разбирать на зиму, иначе он неизбежно замерзнет, потрескается.

Подземный летний водопровод прокладывается под землей, как и зимний, а на поверхность выводятся краны. Чтобы он не замерзал, его нужно либо проложить ниже глубины промерзания (либо на уровне, но с утеплителем) либо на небольшой глубине, но с уклоном в 2 градуса в сторону слива, чтобы на зиму вода стекала и не разрушала трубы. На конце подземной трубы должен быть сливной вентиль, выпускающий воды в почву.

Дальше больше!

gold-cottage.ru

Как провести воду из колодца в дом, подключение и монтаж

Хоть колодец и можно считать отличным источником питьевой и хозяйственной воды для загородного дома и дачи, вряд ли найдётся много желающих постоянно таскать эту воду в дом. Именно поэтому многие владельцы колодцев задаются вопросом, как подвести в дом воду из колодца. Водоснабжение загородного дома от колодца  или скважины вполне осуществимо. Однако до того как провести воду в дом, нужно решить целый комплекс мероприятий, направленных на достижение необходимой чистоты водозабора.  Видео инструкция по монтажу системы водоснабжения дома от колодца или скважины поможет вам лучше разобраться в принципах сооружения.

Чтобы произвести подключение водопровода к колодцу или скважине участок загородного дома или дачи должен быть оборудован колодцем с правильно уложенным фильтром на дне. Для обеспечения бесперебойной круглогодичной подачи воды в дом для питьевых и хозяйственных нужд необходимо выполнить гидроизоляцию и утепление сооружения, провести систему трубопровода, установить насос, фильтрационную и очистную систему.

Делаем гидроизоляцию сооружения

Пример гидроизоляции швов для предотвращения попадания поверхностных вод

Подведение водоснабжения от колодца или скважины к даче или загородному дому требует обязательной гидроизоляции водозаборного сооружения. Это необходимо сделать по нескольким причинам:

• Прежде всего, со временем из-за нарушения герметизации швов в любой колодец могут начать попадать загрязнённые грунтовые воды (верховодки), сточные, талые и осадочные воды, продукты разложения органики, грунтовые соли и щёлочи, химикаты, бактерии. Такие протечки могут привести к тому, что воду из колодца нельзя будет использовать для питья. То же самое касается и скважины.
• Дополнительная гидроизоляция стенок бетонного колодца поможет защитить конструкции от разрушения под действием грунтовых кислот и солей.

Наружную гидроизоляцию бетонных колец нового колодца можно сделать на этапе его строительства обмазочным способом и несколькими слоями рубероида или при помощи проникающих составов. Старый колодец откапывают на глубину 3-4 м и изолируют с внешней стороны рубероидом на гудронных мастиках.

Для внутренней изоляции стенок колодца или скважины используют двухкомпонентную цементно-полимерную обмазочную изоляцию. Этот экологически чистый состав никоим образом не повлияет на качество питьевой воды. Кроме этого вокруг водозаборного сооружения делается подсыпка и бетонный затвор. На поверхности земли обязательно выполняется отмостка колодца.

Составляющие системы водоснабжения

Схема водопровода для частного дома с погружным насосом

Для проведения водоснабжения от колодца к даче или загородному дому может использоваться разная схема, но в любом случае понадобятся следующие составляющие элементы:

• колодец или скважина;
• насосное приспособление;
• гидроаккумулятор;
• автоматические манометры и датчики;
• приспособления для водоподготовки;
• трубы водоснабжения;
• запорная арматура;
• сантехприборы.

В некоторых случаях в зависимости от использования воды могут понадобиться коллекторы, водонагреватели, оросительные системы и трубы для полива огорода.

Как выбрать насос?

Электрическая насосная станция с гидронакопителем

Схема прокладки водоснабжения от скважины и колодца очень похожа, поэтому в обоих случаях можно использовать погружной насос. Для неглубоких колодцев (до 10 м) можно приобрести поверхностные насосные устройства или насосные станции. В скважине такое приспособление используют при небольшом диаметре трубы.

Рекомендуем к прочтению:

Преимущества использования насосной станции:

• Многофункциональность системы. Станция включает в себя насос, гидроаккумулятор и автоматику.
• Хоть цена станции выше, чем у погружного насоса, вы сможете сэкономить, ведь вам не придётся приобретать гидробак.
• Станцию можно использовать при невысоком уровне воды в колодце или при маленьком диаметре обсадной трубы скважины.

Недостатки насосной станции:

• Ограничения по глубине. Для колодцев на даче глубиной более 10 м нужно выбрать другое оборудование.
• Слишком сильный шум при работе.
• Возможность попадания воздуха в систему при неправильном монтаже.

Погружной насос может работать исправно только в условиях, когда над ним находится не менее 1 м воды, а под ним не меньше 2-6 м. Это позволит ему не черпать песок и ил со дна колодца, что защитит от износа, перегорания обмотки электродвигателя и обеспечит эффективное охлаждение.

Гидроаккумулятор

Схема устройства гидроакумулятора

Многие схемы подвода воды от колодца к дому подразумевают использование гидроаккумулятора. Так никаких проблем с подачей воды в дом не будет. Использование гидробака позволит насосу работать с меньшими нагрузками. Прибор будет автоматически отключаться при наполнении гидробака и включаться при падении уровня воды в баке ниже определённой отметки.

Гидроаккумуляторы делятся на накопительные и мембранные. Мембранные агрегаты небольшого размера и нужны для поддержания необходимого давления в трубопроводе. Накопительные баки очень большие и тяжёлые. Зато при отключении электроэнергии воды в таком баке хватит на сутки.

Обычно схема прокладки систем водоснабжения от колодца в дом предусматривает установку гидробака на чердаке. В некоторых случаях может понадобиться дополнительное усиление конструкций дома. Особенно при использовании накопительного бака.

Выбор труб

Для водопровода лучше использовать металлопластиковые трубы

Для водоснабжения дома можно использовать медные, стальные, пластиковые или металлопластиковые трубы. Но самым большим спросом пользуются трубы ПНД. Они производятся из полиэтилена низкого давления, поэтому по прочности не уступают стальным, но не подвержены коррозии, гнили и не размерзаются зимой. Другие преимущества труб ПНД:

• такой трубопровод может прослужить 50 лет;
• небольшой вес облегчает монтаж;
• унифицированные соединители и крепежи ускоряют сборку.

Для водоснабжения дома понадобятся трубы диаметром 25 и 32 мм.

Рекомендуем к прочтению:

Прокладка наружного трубопровода

Для ввода трубопровода в стенке колодца пробивается отверстие. Ввод стоит хорошо герметизировать после прокладки труб и полного окончания работ по их монтажу. К скважине ввод подключается через адаптер, приямок или кессон.  Обычно место подключения должно располагаться не выше 1-1,5 м от уровня поверхности земли.

После выкапывания траншеи её днище засыпается песком на высоту 70-100 мм и трамбуется

Дальше работы по монтажу труб водоснабжения ведут одинаково и для подключения к колодцу, и для скважины:

1. Прежде всего, необходимо отрыть траншею от колодца до стен дома. При этом траншею стоит заглубить на 40-50 см ниже уровня промерзания грунта. Примерную схему монтажа можно найти в сети.
2. Проводка труб выполняется так, чтобы на каждый метр длины превышение составляло 15 см. Поэтому траншею роют с уклоном. Это обеспечит необходимый уклон в сторону водозаборного сооружения.
3. После выкапывания траншеи её днище засыпается песком на высоту 70-100 мм и трамбуется.
4. Затем укладываются и соединяются все участки трубопровода.
5. После труб в траншею укладывают кабель от насоса.

Внимание: при укладке кабель насоса должен быть тщательно изолирован.

6. Перед закапыванием траншеи нужно провести испытание системы под давлением, в 1,5 раза превышающим рабочее.
7. Если система нормально функционирует, водопровод можно закапывать. Сначала насыпают песка на высоту 10 см. Песок вокруг труб не стоит слишком сильно трамбовать, чтобы их не повредить. В завершение траншея засыпается грунтом.

Если ваша дача или загородный дом находится в суровых климатических условиях, то укладку труб от скважины или колодца проводят несколько по-другому. Такой вариант можно использовать и в средних широтах, если вы решили устроить ввод выше уровня промерзания грунта. Монтаж наружных труб водоснабжения ведут в таком порядке:

1. Траншею роют на глубину 60 см.
2. Её дно засыпают слоем керамзита, шлака или пенопластовой крошки высотой 150-200 мм. Утеплитель трамбуют.
3. Трубы обязательно утепляются. Для этого вокруг них наматывается специальный утеплитель и фиксируется гофрированным кожухом.  Также неплохим вариантом утепления труб является использование греющего кабеля. Его укладывают в траншею вместе с трубами.
4. Затем трубы засыпаются тем же утеплителем сверху на высоту до 200 мм, он слегка трамбуется.
5. Дальше схема работ аналогична предыдущему методу укладки. Система проверяется, траншея засыпается.

Ввод в дом

Как правило, для труб водоснабжения диаметром 32 мм понадобится муфта диаметром 50 мм

Чтобы завести трубопровод в дом, необходимо проделать отверстие в фундаменте, если оно не было предусмотрено на этапе строительства загородного дома или дачи. Обычно водопровод промерзает именно в месте ввода в дом. Для того чтобы этого не произошло, вокруг трубы в месте ввода устанавливают муфту – небольшой отрезок трубопровода большего диаметра. Кроме этого место ввода тщательно утепляется. Как правило, для труб водоснабжения диаметром 32 мм понадобится муфта диаметром 50 мм.

Важно: расстояние между точкой ввода труб водоснабжения в дом и точкой выхода канализационных труб не должно быть меньше 1,5 м.

Утепление и изоляция ввода выполняется так:

1. В отверстие в фундаменте вставляется муфта.
2. Через муфту пропускается трубопровод и утепляется.
3. Для гидроизоляции ввода между трубой и муфтой забивают канат.
4. Затем это место заполняется герметиком, монтажной пеной или глиняным раствором.

Видео инструкция и схема прокладки труб для подачи воды из колодца в дом:

Помогла статья? Оцените её

Загрузка…

Рассказать друзьям и коллегам в социальных сетях

vodakanazer.ru

Водоснабжение частного дома из колодца своими руками: схема и монтаж системы

Если рядом с частным домом расположена магистраль централизованной системы водоснабжения, то проблем с обеспечением водой нет. Но далеко не в каждой местности есть возможность подключиться к коммуникациям. В некоторых случаях владельцы решают обустроить водоснабжение частного дома из колодца своими руками, не желая зависеть от поставщиков воды или же в качестве резервной системы. Если источник водоснабжения один – магистраль, то при поломках, прорывах труб, плановых ремонтах дом остается без воды. Массу неудобств создает и слабый напор в водопроводе. В таких случаях имеет смысл позаботиться об автономном водоснабжении.

Установка погружного насоса для системы водоснабжения

Помимо централизованной системы, существуют еще три распространенных способа организации водоснабжения:

• строительство колодца;
• бурение скважины – артезианской или на песок;
• забор воды из водоема.

Обычно выбор сводится к двум вариантам – колодцу и скважине, поскольку качество воды в реках и озерах оставляет желать лучшего, чаще всего она вообще не пригодна для бытовых нужд. Чтобы принять окончательное решение при выборе наиболее подходящего гидротехнического сооружения, следует объективно оценить все факторы: глубину залегания водоносного горизонта, стоимость строительства, качество воды.

Строительство колодца из железобетонных колец

Если глубина залегания водоносного пласта не слишком велика, есть возможность построить колодец, то именно этот вариант и стоит выбрать. Причин несколько:

• Экономическая целесообразность. Колодец обходится существенно дешевле, чем скважина.
• Возможность самостоятельного строительства. При наличии соответствующих навыков владелец дома вполне может выкопать колодец и организовать водоснабжение своими руками.
• Нет необходимости в оформлении документов. Строительство артезианской скважины, тем более подключение к водной магистрали требуют оформления разрешительных документов.

Эксплуатация колодца имеет и некоторые особенности. Сооружение нуждается в регулярной чистке и дезинфекции. Вода отлично подходит для полива огорода и бытовых нужд, но для питья ее необходимо фильтровать, т.к. грунтовые воды часто содержат химические и бактериологические загрязнители. Химический и микробиологический анализ воды из колодца следует проводить не реже 1 раза в год.

Колодец во дворе частного дома

Строительство самого колодца – важнейший этап обустройства водоснабжения. От его расположения и качества сооружения зависит стабильность работы системы и качество воды. Глубину залегания вод можно узнать у соседей, но лучший вариант – результаты геологоразведки.

Источник воды обустраивают на расстоянии не менее 50 м от выгребных ям, септиков, хлевов, компостных куч и других объектов, способных стать причиной загрязнения грунтовых вод. При строительстве кольцевого колодца его располагают как можно дальше от ясеня, ольхи и тополей. В идеале следует убрать эти деревья с участка, где будет источник. Колодец строят подальше от жилых домов, т.к. постепенное вымывание песка может привести к сдвигу фундамента.

После окончательного выбора места расположения источника проектируют водоснабжение: основные элементы системы, разводку, размещение трубопроводов. На этом этапе рассчитывают виды, количество и стоимость необходимого оборудования. Если нет опыта в проектировании подобных систем, лучше обратиться за советом к профессионалу.

Поиск подземных вод с помощью биолокации

Чтобы правильно составить схему системы, следует учесть потребности в воде. Она может быть нужна для питья и приготовления пищи, бытовых нужд, полива растений и выращивания скота, наполнения резервуаров для пожаротушения и т.д. Для каждого дома схема составляется индивидуально. При расчете мощности системы обычно учитывают расход воды на каждого члена семьи (30-50 л в сутки), добавляя затраты на полив, внутреннюю канализацию и т.п.

В схему могут входить такие элементы:

• источник забора воды;
• насосное оборудование;
• накопительные резервуары;
• фильтрующее оборудование;
• регулирующая арматура, автоматика;
• трубопровод;
• водонагревательные баки;
• поливные устройства.

Схема автономного водоснабжения из колодца

Первый этап – строительство колодца. Выбрав подходящее место, готовят шахту, которую укрепляют железобетонными кольцами, кирпичом, древесиной или природным камнем. Наиболее практичный и гигиеничный материал – железобетон. Традиционно оголовок конструкции выполняют в виде бревенчатого сруба с дощатой крышей. Такие колодцы удобны в эксплуатации и красиво выглядят на участке.

Для автоматической подачи воды устанавливают насос. Чаще всего выбирают погружные модели, оснащенные решетками на всасывании для защиты механизма от попадания ила. Для автоматического отключения прибора при достижении нужного давления в системе ставят реле. А чтобы давление оставалось стабильным – обратный клапан.

Устройство колодезного погружного насоса

Как проложить трубопровод в дом ↑

Между домом и колодцем прокладывают траншею для трубопровода на глубине промерзания грунта (не менее 1 м). У основания колодца следует проделать отверстие, через которое опускают трубу. После окончания работ ввод изолируют и герметизируют. В траншее устанавливают и соединяют (сваривают) трубы, прокладывают насосный кабель. Трубы укладывают под уклоном 0,15 м на 1 метр длины. Если стандартной длины электрокабеля (40 м) не хватает, его наращивают и хорошо изолируют.

Что касается материала труб, то лучше отдать предпочтение полимерным изделиям. Они проще в монтаже, более устойчивы к воздействию негативных внешних факторов, при замерзании воды не лопаются. Впрочем, металлические трубы по-прежнему широко используют при обустройстве систем водоснабжения. Для их соединения приходится использовать сварку. Это повышает финансовые расходы и трудозатраты.

Элементы системы водоснабжения

Особенности разводки труб внутри помещения ↑

Трубы заводят в дом через отверстие в полу. Для этого подкапывают фундамент и обустраивают ввод в самом незаметном месте. В доме подключают реле давления, устанавливают отдельный автомат и розетку для питания насоса. В качестве переходника для труб внутри дома монтируют кран на реле давления. Как правильно подсоединять элементы, указано в технической документации к реле.

При разводке труб в доме нужно учитывать несколько нюансов:

• следует установить кран для слива воды, чтобы в случае необходимости можно было беспрепятственно провести ремонтные работы;
• для подсоединения унитаза нежелательно использовать полимерные трубы, т.к. их может сорвать при резких перепадах давления;
• для нормальной эксплуатации системы все стыки тщательно герметизируют.

Открытая разводка водопроводных труб в частном доме

Если водопровод нужен для дачи и не предполагается его использование в зимнее время, то трубы могут быть размещены на поверхности земли или же на относительно небольшой глубине. Металлические изделия покрывают антикоррозионными составами и утепляют. При обустройстве водоснабжения жилого частного дома трубы можно размещать только ниже глубины промерзания грунта.

aqua-guru.ru

Водопровод на даче своими руками из колодца: как сделать

Оглавление:
Водопровод на даче из колодца: установка насосной станции
Простая схема прокладки труб при монтаже водопровода на даче

С принципом монтажа внутренней разводки в доме знакомы все, но далеко не каждый человек понимает, как она подается в дом из колодца. На самом деле здесь все достаточно просто, и тонкостей не так уж и много – с задачей подключения дачного водопровода к колодцу справиться вполне реально самостоятельно. Об этом и пойдет разговор в данной статье, в которой вместе с сайтом moyadacha.org мы разберемся с вопросом, как сделать водопровод на даче из колодца?

Зимний водопровод на даче из колодца фото

Водопровод на даче из колодца: установка насосной станции

Как и говорилось выше, провести водопровод на даче из колодца не так уж и сложно – самое трудное, с чем придется столкнуться на этом пути, это установка насосного оборудования, в качестве которого в большинстве случаев выступает небольшая насосная станция для дома. Вот с ее-то монтажом и придется разобраться в первую очередь – именно она отвечает за подачу воды в дом. Монтируется она следующим образом.

1. Приямок. Он устраивается непосредственно возле колодца. С любой удобной стороны в непосредственной близости от обсадных колец колодца выкапывается яма глубиной около 1,5м и линейными габаритами 1000 на 500мм. Занимаясь этой работой, учесть нужно то, что впоследствии яму придется обкладывать кирпичом – в общем, копать нужно шире. Когда яма будет готова, сразу же нужно забетонировать дно, которое послужит основанием для установки насосной станции. Ну а дальше все, как говорится, стандартно – выкладываются стены до уровня земли, чуть выше и сверху монтируется железная ляда с крышкой, чтобы зимой холод меньше проникал в приямок. Это все просто – в отличие от приямка, с насосом придется немного повозиться.

   Как сделать водопровод на даче из колодца фото

2. Установка насоса. Для начала насосную станцию следует закрепить на бетонном основании – чтобы он меньше шумел, под него можно подложить толстую резину. Теперь напротив всасывающего отверстия насосной станции прямиком в обсадном кольце, с помощью коронки по бетону диаметром 50мм, делаем отверстие – оно понадобится для опускания всасывающей трубы в колодец. Теперь сама труба – как вариант гибкий шланг, но лучше все-таки труба из ПНД пластика. На том ее конце, который опускается в колодец, нужно установить сетчатый фильтр (он предотвратит попадание в систему водопровода ила и мусора). В верхней части трубы, непосредственно там, где она подключается к насосной станции, нужно установить обратный клапан – в его задачи входит удерживать воду в заборной трубе. Без него насосная станция запускаться не будет – вернее будет, но воду она качать не станет, так как в трубе ее просто не окажется. Ну и выходной патрубок насосной станции – к нему подсоединяется водопроводная труба, которая ведет в дом. Подключается эта труба через кран – ничего больше здесь устанавливать не нужно.
3. Электропроводка – ее можно проложить к колодцу от дома в той же яме, что и трубу. Сложного здесь ничего нет – по сути, в приямке нужно будет установить влагозащищенную розетку и ничего более.

О том, как сделать водопровод из колодца своими руками, смотрите в этом видео.

В принципе, это все, и до окончательного решения вопроса, как сделать водопровод на даче из колодца, остается не так уж и много – в частности, проложить подземную магистральную трубу и соединить ее с разводкой в доме. Как везде, в этой работе имеются свои тонкости и нюансы, о которых пойдет разговор дальше.

Простая схема прокладки труб при монтаже водопровода на даче

Сразу следует сказать о том, что если использовать для прокладки водопровода стальную трубу, то тянуть электрический кабель лучше будет в отдельной канаве. Если же будет использоваться полипропилен или ПНД пластик, то можно все провести и в одной траншее. Выкопать ее нужно будет на глубину не менее чем 1,2м, а лучше 1,5м – это глубина, на которую почва обычно не промерзает. Дальше с одной стороны траншеи прокладывается труба, а с другой кабель, после чего яма зарывается. Это только на первый вид кажется просто – но на самом деле, как и везде, здесь имеется масса тонкостей. В процессе прокладки подземного трубопровода нужно учесть следующие моменты.

1. Самое главное – это утепление. Зимний водопровод на даче из колодца в обязательном порядке необходимо утеплить – причем изолировать утеплителем нужно не только подземную его часть, но и ту, что находится в приямке. Для этих целей используется специальный трубчатый утеплитель под названием мерилон – он просто надевается на трубу в процессе монтажа. Как вариант, можно использовать минеральную вату, но в этой ситуации утеплитель нужно будет защитить от сдавливания под весом почвы и промокания – его необходимо замотать в стекловату. Также следует подумать и об утеплении приямка – для этого лучше использовать пенопласт. С его помощью нужно изолировать от холода не только стенки, но и крышку ямы. С другой стороны, если водопровод будет эксплуатироваться постоянно, яма будет надежно защищена от холода работающим насосом – выделяемого им тепла вполне будет достаточно, чтобы вода в трубах не замерзала.

   Провести водопровод на даче из колодца фото

2. Немаловажным моментом, который нужно учесть, выполняя монтаж водопровода на даче из колодца, является защита труб от подвижек грунта – без нее водопровод работать будет, но не так долго, как хотелось бы. Этот момент особо важен, если дача расположена на склоне холма. Все, что нужно для того, чтобы противостоять таким подвижкам почвы, это поместить трубу в гильзу – в другую трубу, сделанную из более прочного материала. Например, стальную или асбестовую трубу. При таком подходе к делу в случае выхода из строя самой трубы ее легко будет заменить, не прибегая к повторным земляным работам. То же самое касается и электрического провода – его необходимо поместить внутрь стальной трубы.
3. В обязательном порядке вся подземная часть водопровода должна быть проложена цельным куском трубы, без скруток и соединения. Это элемент ненадежности, устранение аварии на котором выльется вам в кучу денег, нервов и физических усилий, если вы надумаете устранять ее самостоятельно.

   Водопровод на даче своими руками из колодца фото

4. Правильная засыпка траншеи. По сути, труба и кабель должны быть помещены в дренаж, сделанный из песка – слой песка снизу и слой сверху. Дополнительно поверх песка можно уложить прочный материал типа кирпича или битого шифера. Только после этого следует закапывать траншею. Вообще ее засыпку нужно отложить на самый последний момент – до тех пор, когда вы убедитесь в том, что собранная вами система дачного водопровода исправно работает.

В принципе, других нюансов, кроме описанных выше, ни зимний, ни летний водопровод на даче из колодца не имеет. Если, конечно, не считать тонкости, связанные со сборкой самой трубы. В принципе, труба из ПНД пластика собирается не так уж сложно, и с этой работой вполне в состояни справиться даже женщина. Принцип ее сборки очень простой – это фитинг, герметизация трубы в котором осуществляется с помощью обжимной гайки и уплотнительного кольца. Другое дело – полипропилен, он и стоит дороже, и работать с ним намного сложнее. Мало того, сборка полипропиленового водопровода невозможна без специального паяльника. Как вариант, можно использовать металлопластиковую трубу, но ее способность выдерживать эксплуатацию в подземных условиях оставляет желать лучшего – можно сказать даже, что она не предназначена для этой цели.

Водопровод на даче из колодца простая схема фото

И в заключение темы, водопровод на даче своими руками из колодца, добавить можно только одно – кроме насосной станции, с таким же успехом можно откачивать воду из колодца и с помощью глубинного насоса. Просто станция является оптимальным вариантом – именно она обеспечивает полностью автоматизированную подачу воды в дом. Как вариант, можно, конечно, и глубинный насос оборудовать автоматикой, но обойдется это в несколько раз дороже. Глубинный насос целесообразно применять только тогда, когда колодец имеет очень большую глубину или расстояние от него до дома превышает 10 метров.

moyadacha.org
