Устройство заземления в частном доме своими руками
В статье будет затронут вопрос устройства заземления в частном доме, даче или на небольшом производстве своими руками. Многие ошибочно полагают, что заземление — это ненужная, дополнительная вещь, которую из вредности, требует энергоснабжающая организация или проверяющие инспектора.
Самое главное, что должен понять любой потребитель электроэнергии — заземление это неотъемлемая часть любого электроснабжения. Это такая же необходимость, как установка автоматических выключателей в распредщитке, прибора учета и другой аппаратуры.
Чтобы качественно выполнить заземление, необходимо произвести большой объем земляных работ. Грубо рассчитывайте, что минимум, Вам придется вручную вырыть один кубометр земли. Также необходим будет сварочный аппарат и умения сварочных работ.
Самый оптимальный вариант выполнить заземление собственными руками, так как не все электрики любят это делать, да и те кто берется, в большинстве своем делают это не качественно.
И так, как же правильно делается контур заземления?
Существует два самых распространеных варианта контура заземления — треугольником и линейный, в виде сплошной полосы вдоль дома.
Оба правильные. Какой выбрать, решать Вам самим, исходя из свободного пространства возле дома.

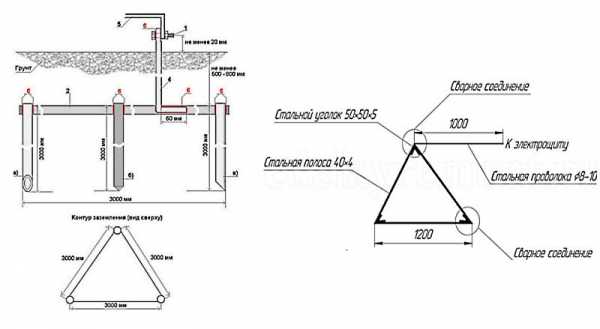

контур заземления треугольником линейный контур заземленияМатериал для контура заземления
Контур заземления состоит из вертикальных и горизонтальных заземлителей.
Материал из которого не рекомендуется делать вертикальные заземлители:

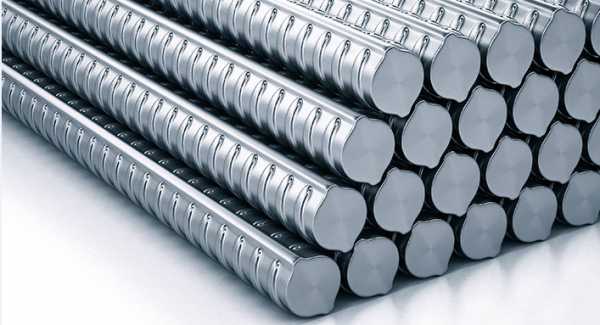

- ⚡рифленая арматура
- ⚡круглая сталь диаметром менее 10мм
Из чего можно делать:

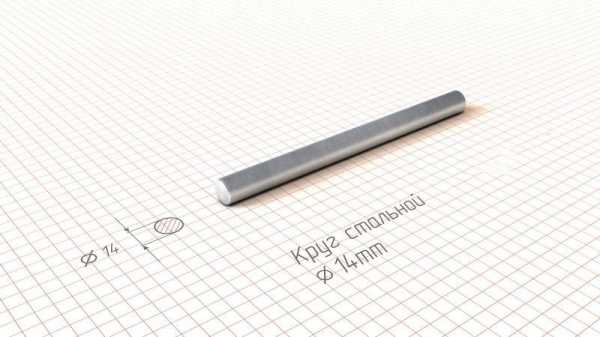

- ⚡круглая сталь 14мм и более (меньшим диаметром электрод проблематично забить в землю)
- ⚡стальной уголок размерами минимум 40*40*5
Конец уголка или круглой стали срезают на угол в 30 градусов. Это наиболее оптимальный угол для вхождения стали в землю.
Горизонтальный заземлитель делают из стальной полосы 40*4.
Размеры и расстояния для заземляющих электродов
Обязательные условия которые необходимо соблюдать при устройстве заземления в частном доме:
- ⚡длина электрода, который забивается в землю. Он должен быть минимум 2,5-3 метра
Изначально лучше брать электрод длиной 3м. Так как в процессе забивания его кувалдой, будет расплющиваться та часть, по которой наносится удар. В конце Вам придется болгаркой несколько сантиметров такого расплющенного электрода срезать.
- ⚡расстояние между электродами. Оно также должно быть 2,5-3 метра
Вне зависимости от того, какого вида у Вас контур — в виде треугольника или прямой линии. Это связано с явлением растекания тока от заземлителей. Если электроды будут забиты ближе чем 2,5м то получается нет никакой разницы, сколько электродов Вы забили.
Работать они будут почти как один электрод.

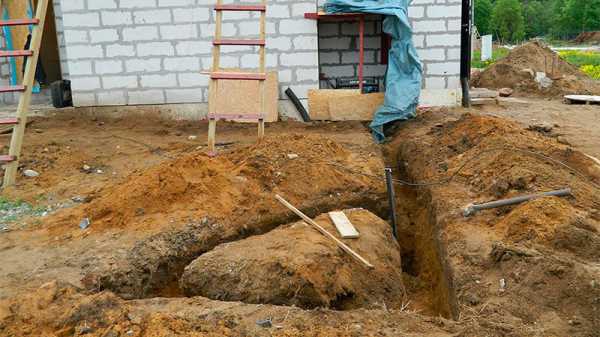

- ⚡заглубление траншеи от планировочной отметки земли — 0,7-0,8м
Траншея — это место для укладки полосы, связывающей электроды. При меньшем углублении траншеи, полоса будет подвержена воздействию осадков и быстрому процессу коррозии. При большем углублении — опять возникает риск воздействия сырости от грунтовых вод.
- ⚡расстояние контура заземления от фундамента дома — не менее 1м
- ⚡после раскопки траншеи ее подсыпают песком для лучшего отвода воды от горизонтального заземлителя.
Заглубление электродов
Когда весь материал и траншеи готовы приступают к процессу забивания электрода. Для облегчения процесса в яму подливают немного воды. Вертикальный электрод можно забивать двумя способами:
- ⚡кувалдой
- ⚡мощным перфоратором или отбойным молотком с насадкой
- ⚡кувалдой
Первоначально верхний конец электрода будет на большой высоте. Поэтому потребуется стремянка.

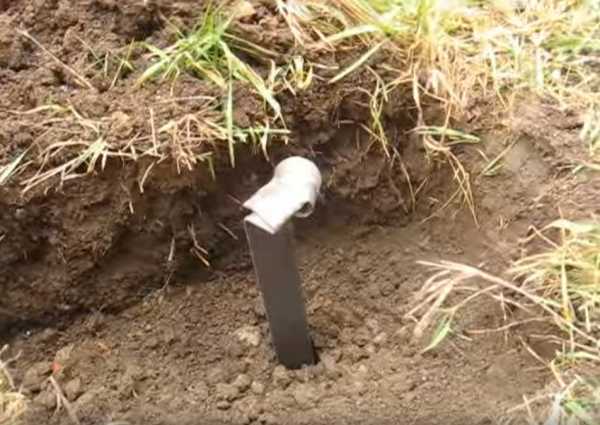

Забивать до конца весь электрод в землю не надо. Минимум 20см оставляйте на поверхности, так как в этом месте нужно будет приварить полосу. Длина сварочного шва — не менее 6-10см. Сам шов прокрашивается.

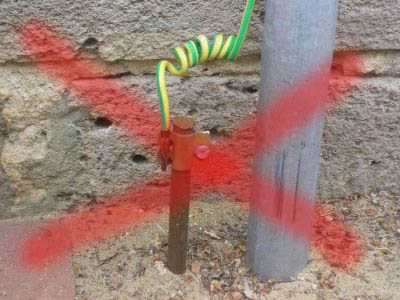

Ни в коем случае не красьте горизонтальные и вертикальные заземлители.
Тем самым Вы увеличите сопротивление заземления и ухудшите связь с землей.
Чтобы улучшить контур заземления, можно его соединить с уже существующими металлическими конструкциями заглубленными в земле — например с забором.
Соединение заземления с электрощитом
Когда контур сделан, его необходимо соединить с электрощитом. Здесь уже можно использовать не полосу, а проволоку диаметром 10мм. С горизонтальным заземлителем ее связывают сваркой, а с корпусом щита при помощи болтового соединения.

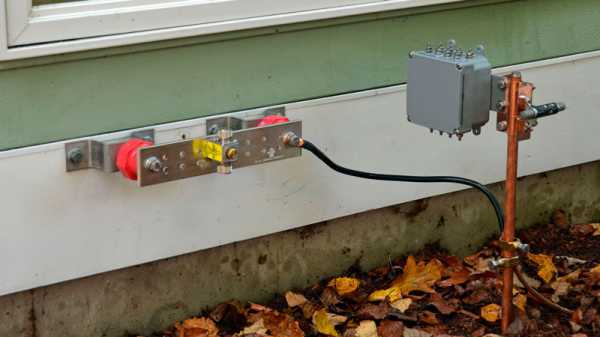

Также Вы можете вывести полосу горизонтального заземлителя на поверхность возле щита, и приварив к полосе болт, медным проводником сечением 10мм2 соединить контур с щитовой. Болтовое соединение должно быть на поверхности и доступно для ревизии.

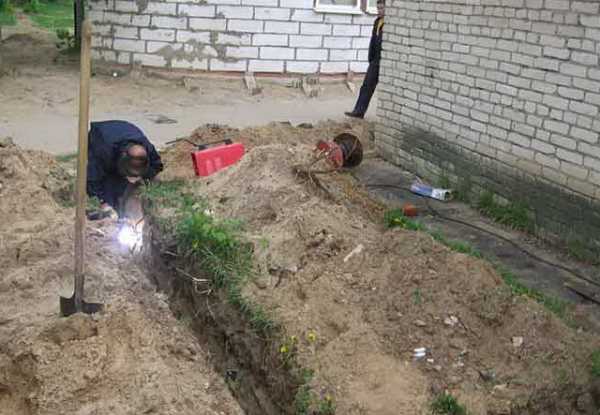

Проверив надежность соединения сварочных швов, траншею засыпают землей. На этом монтаж контура заземления окончен.
Статьи по теме
domikelectrica.ru
Как сделать заземление в частном доме – мой личный опыт
Когда я купил участок в 10 соток с коробкой дома из керамзитобетонных блоков на нем, то первое, о чем я подумал, было электричество. Без подключения электричества практически невозможно делать отделку дома и очень трудно вести строительство – генератор съедает немало топлива, питая бетономешалку, электроинструменты и зарядные устройства.
Обратившись в местные электросети, я подал заявление на подключение электричества на моем участке. Чтобы это подключение можно было осуществить, от меня требовалось выполнение нескольких условий – кабель по ТУ от столба до дома, щиток, счетчик электроэнергии, пломбируемый автомат защиты линии и грамотно сделанное заземление.
Причем все это должно было быть готово до момента визита электрика из местных электросетей, без этого никто не подписал бы со мной договор и не выдал бы лицевой счет потребителя электроэнергии.
Четырехжильный кабель на 10 квадратов – 380 вольт 3 фазы – я купил с хорошей скидкой через знакомых в кабельной компании – всего мне потребовалось 32 метра кабеля, я взял с небольшим запасом 35 метров.
Счетчик, щиток и автомат мне поставил мой приятель – электрик, ничего не взял с меня за работу, только за комплектующие.
А вот заземление мне пришлось делать самому. Оказалось, что сделать заземление в частном доме – целый процесс. Ведь раньше, когда я жил в квартире в многоэтажном доме, я над этим даже не задумывался. Есть третий контакт в розетке – и хорошо. Куда ведет провод заземления, что там дальше с ним происходит, мне было неведомо.
Окунувшись с головой в темы на строительных форумах, я начал читать, как сделать заземление в частном доме с тем прицелом, чтобы сделать все как можно экономнее, но тем не менее, по уму.

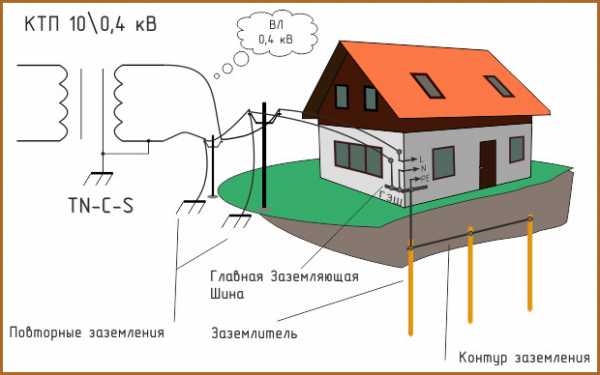

Как может быть устроено заземление в частном доме
Основная задача заземления в доме – отвести от человека опасный потенциал, который может возникнуть на корпусе прибора при неисправной изоляции (пробое) в землю. Это значит, что любые потенциально опасные для человека электрические приборы – телевизор, электродрель, стиральная машина, дизельный котел, компьютер, миксер, микроволновая печь – должны быть заземлены.

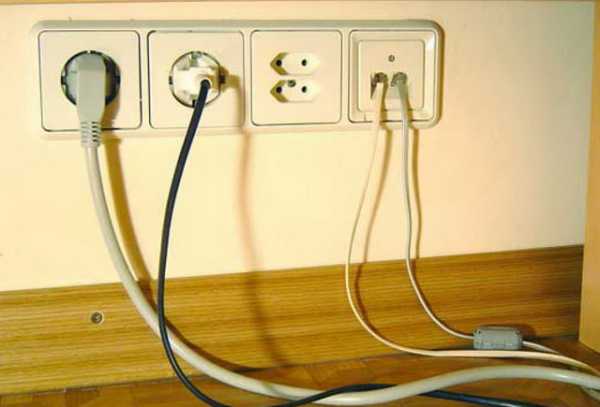

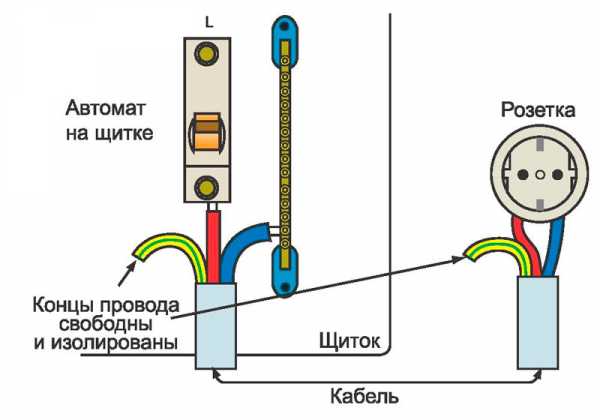

Для этого в каждой розетке предусмотрен третий контакт, к которому через вилку подключается заземление корпуса электроприбора. И при нештатной ситуации, когда происходит пробой на корпус, человек будет защищен. Но только в том случае, если этот третий контакт в розетке соединен с заземлением, которое правильно организовано.

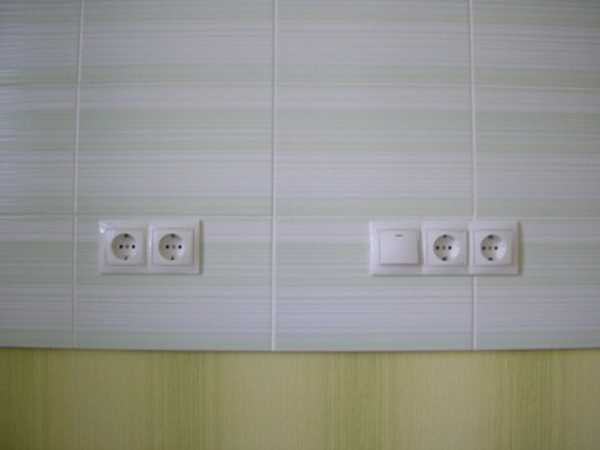

У каждой розетки в доме должен быть заземляющий контакт.
Чтобы заземление в частном доме работало, оно должно иметь хороший контакт с грунтом. Для этой цели в грунт закапывается заземляющий контур – металлическая конструкция с площадью токопроводящих поверхностей, согласно нормативам.
Какой сделать контур заземления? Ответ прост – достаточный. Что это значит на практике? Опишу собственную ситуацию. Три фазы, 380 вольт. Разводка по дому сделана в три хвоста по 220 вольт на каждый этаж и в подвал.
Все розетки в доме – с третьим заземляющим контактом. Все провода заземления сходятся в щиток на клеммную колодку, к которой идет основной заземляющий провод от контура.
Контур представляет собой три металлических уголка с полкой 50 мм и длиной по 2 метра каждый. Уголки закопаны на глубину в 70 см. То есть, нижняя часть уголком находится на глубине 270 см. Между собой уголки соединены в замкнутый контур – треугольник со сторонами по 2 метра. Соединение осуществлено металлической полосой 40х3 мм. Все соединений хорошо проварены сваркой.
Так выглядит замкнутый контур заземления сверху — простая схема.
Если смотреть со стороны, то весь контур заземления похож на трехногую табуретку с двухметровыми ножками, закопанную в землю и без сиденья. От контура все той же полосой 40х3 мм сделана токопроводящая шина до дома, где на стене на уровне цоколя к ней приварен болт на 12.
Вот так выглядит замкнутый контур со стороны — «трехногая табуретка» в земле без сиденья.
Проводом вести шину до дома нельзя – провод быстро сгниет в земле, и соединение заземления в доме с контуром будет нарушено, а значит, не будет работать.

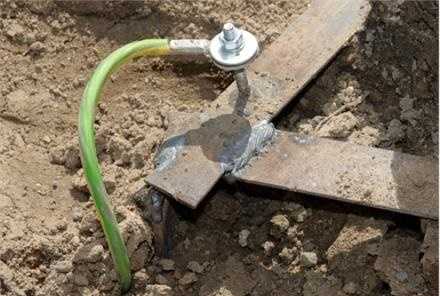

К этому болту шайбой и гайкой прикручен провод на 10 квадратов, который идет до щитка, на клеммную колодку, к которой сходятся провода от заземляющих контактов розеток со всего дома.
Заземление в частном доме – земляные работы
Самый большой вопрос в теме, как сделать заземление в частном доме, это где закопать контур заземления? Заземляющий контур должен располагаться в таком месте, где точно не будут передвигаться люди и домашние животные. Потому что в случае утечки тока и подачи напряжения на заземляющий контур на земле, в месте, где контур закопан, будет потенциал.
А значит, если человек пойдет через то место, где, закопан контур заземления, может возникнуть шаговое напряжение и человек будет поражен электрическим током. То же самое случится и с собакой, и с кошкой. Только для них, в силу меньшей массы тела и меньшего сопротивления, а также из-за того, что ток пойдет через лапы и поразит, например, сердце, последствия будут более печальными.
То есть, закапывать контур заземления надо там, где никто не будет ходить. Можно закопать контур заземления вдоль забора и огородить это место. Можно над заземляющим контуром воздвигнуть элемент ландшафтного дизайна в виде глыб камней, по которым никто не будет ползать или сидеть на этом месте.
Я для соединения вертикальных штырей заземления копал сначала ямки по 70 см, а между ними – канавы на такую же глубину. Затем кувалдой вбивал уголки на глубину в 2 метра от дна ямки. Затем брал металлические полосы и приваривал их к верхушкам вертикальных штырей. А уже затем к крайнему от дома штырю варил конец металлической шины, которая идет к дому. Ее тоже закопал в канаву глубиной в 70 см.
Небольшое замечание: перед тем, как забивать уголки в грунт, срежьте их нижние концы болгаркой. Получится острие, которое в разы легче заходит в грунт, чем тупой конец уголка.
После всего этого я засыпал всю конструкцию тем же грунтом, что выкопал. У меня на участке глина. Это лучший грунт для функционирования заземляющего контура, электропроводность глины высока.

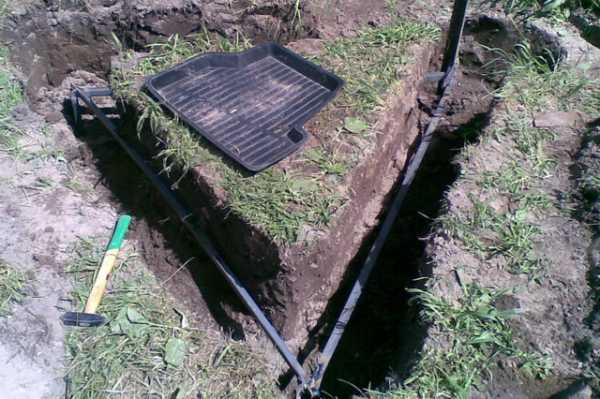

Под замкнутый контур заземления я копал канавы в виде треугольника.
Если у вас на участке, например, песок, то можно проливать места закапывания штырей соленым раствором. Это увеличит токопроводимость грунта. Но, при этом, ускорит время коррозии заземляющего контура.
И последнее замечание. Контур заземления может быть замкнутым, а может располагаться в одну линию. Если контур в линию, то при коррозии и отгнивании соединяющей штыри полосы, контур будет выходить из работы.
Можно делать контур заземления в одну линию, но он менее надежен.
В случае с замкнутым контуром, ток будет идти по второй полосе, с другой стороны контура. Такая конструкция в два раза продляет срок службы заземляющего контура. Поэтому я себе сделал замкнутый контур заземления.
dompraktika.ru
Как самому сделать заземление в частном доме
Если вы живете в частном доме, то вам не обойтись без системы заземления. Вы спросите, для чего она нужна? Ответ довольно прост — назначение системы защитного контура заключается в отводе открытого электрического напряжения в землю для того, чтобы нивелировать опасность для жизни человека.
Иными словами, в случае повреждения или неисправности электропроводки вас не ударит током, так как система заземления вес поток энергии направит в землю. Ну а теперь давайте разберемся, как можно сделать заземление в частном доме.
Устройство заземления своими силами. Устройство контура
Контур заземления состоит из двух важных элементов:
- Наружная подсистема;
- Внутренняя подсистема.
Объединяются вместе они с помощью специальной трассы из проводов, которая устанавливается внутри жилого помещения.
Саму работу можно разделить на:
- Уличную;
- Внутреннею.
Уличная часть работы состоит из вкапывания в электрических проводников, которые позже соединяются между собой специальными пластинами из цельного куска металла. От всей этой конструкции выводится шина из металла и подключается к главному щиту.
Внутренняя система заземления состоит из множества проводков контакты, которых соединены вместе с шиной.
Можно ли делать заземление самому?
Если вы хотите самостоятельно провести заземление без помощи специалистов, то рекомендуем вам предварительно сделать все необходимые расчеты на рабочем участке, измерить протекание тока и согласовать свои строительные работы с Жилищно -коммунальными услугами и с Жилищно — эксплуатационной конторой для избегания штрафов.
Важно знать: если вы обратились за помощью для установки заземления и был разработан проект, заключён договор, всея работа была сделана четко по строительным правилам и правилам безопасности, но в вашем доме случилась авария, то вы можете потребовать полное возмещения ущерба от компании, которая занималась установкой заземления.
Защитное и рабочее заземления
Специалистами было выведено два вида систем заземления:
- Защитное. Необходимо оно для того, чтобы защитить людей от электрического шока при ударе током, а технику, которая находится в выключенном или включённом состоянии от сгорания.
- Рабочее. Выполняет ту же функцию, что и защитное заземление, но с большим отличием, оно устанавливается непосредственно в промышленное оборудование.
Части заземления
- Заземлители – это установленные напрямую в землю проводники электричества. Устанавливается в грунт не меньше чем на полметра.
- Металосвязь – это цельная конструкция из металла, которая соединяет между собой концы заземлителя и заземлителя шин. В целом металосвязь и образует систему заземления.
Проводники – заземлители соединяют между собой клеммы заземления с шиной. Существует несколько видов клемм: жёсткие, гибкие и мягкие. Далее к шине подключаются электрические контактные площадки. Ряд из контактов обязательно необходимо обозначить несколькими полосками, нарисованными, под углом в сорок пять градусов по Цельсию.
Зачем несколько заземлителей?
Как бы там ни было, к большому сожалению одним заземлителем обойтись нельзя, так как земля сама по себе нелинейный проводник и электричество проводит неравномерно. Её сопротивление полностью зависит от образовывающегося напряжения между двумя заземлителями (расстояние между которыми приблизительно один – два метра).
Как нельзя заземлять
Вышеприведенными законными нормативными документами четко запрещается заземление электрических установок на любые системы подачи воды. К примеру, самодельное заземление, которое вы собрали своими руками из, так сказать подручных приспособлений может повлечь за собой тяжелые последствия для жизни и здоровья человека, если вы его установите водяную трубу. Так, как всем известно, что даже самый маленький кусочек трубки из пластика может в несколько десятков раз увеличить поражающее средство электрического тока.
Также законом запрещено внутреннее заземление наружу и напрямую подключать его к шине без установленной контактной площадки. Закон запрещает и последовательную установку заземления друг через друга, и подключать больше чем один проводник на одну площадку контактов.
О молниеотводах
Любой контур заземления обязательно должен быть оснащенным устройством для отвода молний. Так как металлическая основа заземления в негожий день очень хорошо притягивает к себе удары молний, а если один из ударов напрямую попадет в контур заземления, то вся его система выйдет из строя. На сегодняшний день известно множество случаев, когда загорались целые дачные посёлки из – за прямого удара молнии в заземление. Поэтому чтобы не платить дважды лучше один раз потратиться на хороший молниеотвод.
Самый простой и бюджетный отвод молний можно без особых усилий сделать самостоятельно из заостренных металлических арматур и тонкой проволоки.
Заземление частного дома своими руками
[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=3irGXZI4inY&feature»]Самый универсальный способ установки контура заземление – это заземление из труб с приплюснутым концом. Внизу трубы вразброс просверливают десять штук отверстий диаметром от пяти до восьми миллиметров. В жаркую, летнюю погоду в эти самые отверстия можно засыпать солевой раствор (половина упаковки соли на пяти литровое ведро с фильтрованной водой) для того чтобы уровень сопротивления держался в норме.

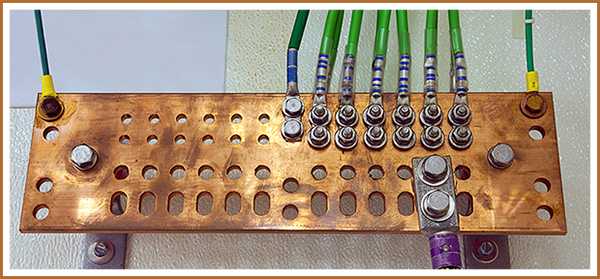

Важно знать: шина заземления имеет такую же структуру, как и шина для молниеотвода. Но, использовать для металосвязи цинковую слойку ни в коем случае нельзя, так как она проржавеет сразу после первого дождя.
Разрабатываем схему
Как и перед любым началом строительных работ, необходимо разработать схему для заземления, которой вы будете в дальнейшем руководствоваться.
Существует два вида схем:

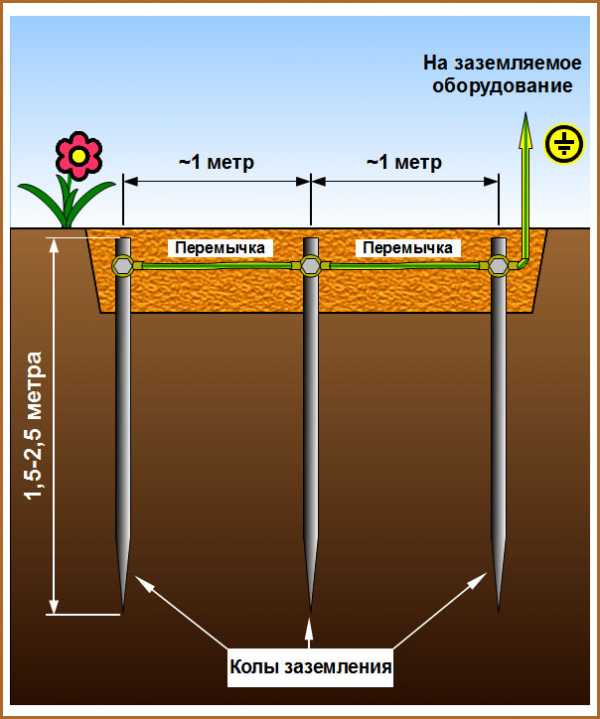

- Линейная схема. Устанавливаются металлические штыри в одну прямую линию, которые последовательно соединяются. Но, эта система имеет значительный минус — если первая перемычка будет повреждена, то вся система заземления моментально выйдет из строя.
- Замкнутая (треугольная). В отличие от первой схемы она отличается более надежным и долговечным функционированием.
Важно знать: большинство специалистов рекомендуют использовать треугольную схему заземления для частного дома, так как монтажные работы предельно просты, а работает она в несколько раз лучше, чем линейная (включая долговечность замкнутой системы и её эффективность).
Подготавливаем инструмент и материалы
Для того чтобы сделать заземление своими руками для частного дома из инструментов нам понадобится:
- Пяти – восьми килограммовая кувалда;
- Обычная строительная лопата;
- Аппарат для сварки и маска для защиты лица и глаз.

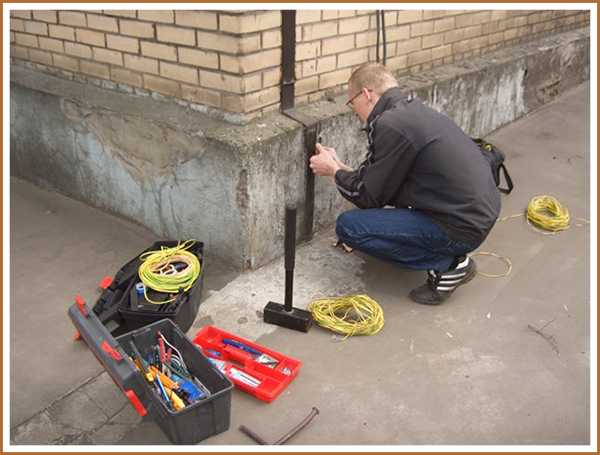

Измерение заземления
Для того чтобы удостовериться насколько хорошо вас защищает контур заземления вам необходимо сделать его измерения. Для этого профессионалы используют специальный прибор ПКП – три. В домашних условиях измерить заземление не получится, так как показатели будут неточными и неправильными. Поэтому вы можете купить или одолжить у кого — либо данный измерительный прибор.
Важно знать: использовать для замирения заземления напряжение из электрической сети, резисторное напряжение или миллиамперметр опасно для вашей жизни!
Монтажные работы
- Для начала необходимо определить, где именно будет находиться контур заземления. Нужно выбирать закрытое и укромное место, где не может пройти ни человек, ни животное (для избегания летального исхода).
Важно знать: если такого места не нашлось, а вы не хотите портить штыками красивый ландшафт вашего двора, то можно организовать потайную систему разместив заземление под искусственными камнями либо под садовой скульптурой.
- Работа с землей. Например, для того чтобы сделать контур треугольной формы нужно с помощью лопаты выкопать треугольник со сторонами до двух метров и глубиной до семидесяти сантиметров.
- Итак, приступим к самому главному – монтажу конструкции. Электроды необходимо забить на глубину до двух метров в землю (должны остаться в поле зрения только их верхушки).

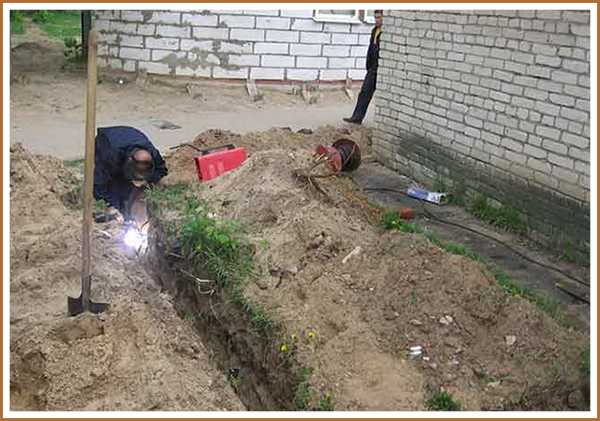

После того как все электроды будут вбиты нужно приварить металлические пластины к их верхушкам для того, чтобы получился каркас в виде треугольника.
В конце подсоединяются проводы, связанные с шиной.
Тестирование заземления
Ну, вот и все заземление готово и осталось провести тестовое испытание. Согласно строительным правилам контрольные замирения должны быть сделаны специальным прибор стоимость, которого довольно высока и нет смысла тратиться на его покупку для того, чтобы использовать его один – два раза.
Наши народные умельцы смогли придумать народный способ замирения, которые поражают своей точностью. Для этого нам понадобится обычная лампа (мощностью не меньше 100 Вт). Все что нужно так это подключить лампу одним контактом к заземлению, а другим к фазе. Если в итоге лампочка будет гореть ярко, то с заземлением все в порядке, и она является не только эффективным, но и безопасным.
Заключение
Итак, как уже стало понятно обустройство заземления в частном доме дело серьёзное и ответственное. Очень важно выбрать место для установки, тип заземления и следить за тем, чтобы работа выполнялась аккуратно и согласно всем правилам. Ну а если у вас возникнут какие – либо проблемы во время строительных работ, то обратитесь за помощью к высококвалифицированным профессионалам.
Как самому сделать заземление в частном доме?
Оцените записьЧитайте также:
okarkase.ru
Как сделать заземление в частном доме
Современный жилой дом сегодня должен отвечать всем требованиям безопасности, в том числе и тем, которых требуют линии электрической сети с наличием заземляющего провода. В многоквартирных жилых домах задачу по наличию в электрической сети заземляющего провода еще при строительстве решили за вас, а если сделать это забыли, то организовать заземление самостоятельно у вас вряд ли получиться.
Совсем по-другому все обстоит с организацией заземления у собственников частных жилых домов. В них смонтировать линии электрической сети с заземлением можно, даже если последнего до этого момента в доме не было. Однако в большинстве же случаев подобная задача (о необходимости устройства заземления) стоит перед теми, кто только строит свой дом.
Что представляет собой заземление?
Заземление в частном доме представляет собой устройство специального заземляющего контура за пределами дома. Для создания данного контура вам потребуется:
- не менее трех уголков размером 50×50×5 мм и длиной 3 метра;
- стальная полоса шириной 40×4 мм;
- круглая стальная проволока диаметром 8 – 10 мм.
Как правильно сделать заземление в частном доме — пошаговая инструкция.
Шаг 1: траншея под контур заземления.
В первую очередь, необходимо прокопать траншею глубиной 0.5 – 0.8 метра и шириной порядка 0.8 метра. Ширина траншеи может варьироваться и зависит лишь от удобства последующего монтажа.
Примечание: в плане дома траншея, как правило, обозначается в виде равностороннего треугольника с длинной грани порядка 1.5 – 3 метров.
Сразу оговорюсь: организация контура в виде треугольника не обязательна, его можно делать в ряд либо и вовсе по окружности. Главное — это соблюдать расстояние между забитыми уголками, которое должно составлять порядка 1.5 – 3 метров.
Шаг 2: монтаж контура заземления.
В углах выкопанной треугольной траншеи необходимо с помощью кувалды забить в землю стальные уголки, но не на всю дину, а так, чтобы над поверхностью дна траншеи эти уголки выступали на 10 – 20 см. Это необходимо для того, чтобы объединить каждый забитый в землю уголок стальной лентой в единый контур.
Для того чтобы уголки лучше забивались, их можно предварительно заточить. Как вариант, можете с помощь садового бура предварительно сделать лунки глубиной порядка 1.5 метров, это также значительно облегчит процесс вбивания уголков особенно на твердых глинистых грунтах.
Забитые уголки, как уже отмечалось выше, необходимо объединить стальной лентой, которая должна быть приварена к уголку с помощью сварки (крепить ленту и уголок на болтовое соединение недопустимо и чревато в последующем плохим контактом в результате окисления). Кстати, не забудьте защитить сварные места от коррозии, окрасив их либо смазав специальной смазкой.
После, к готовому контуру приваривается еще стальная проволока. С ее помощью мы и заводим заземление в распределительный электрощит, выносной либо находящийся в доме.
Шаг 3: тестирование контура заземления.
После этого необходимо измерить сопротивление заземляющего контура. Оно не должно превышать 30 Ом. Самостоятельно произвести такие измерения без наличия специального оборудования вряд ли удастся, обычный китайский мультиметр вам здесь не поможет. Для проведения необходимых измерений нужно будет вызвать специалистов, которые имеют соответствующее сертифицированное оборудование.
Если сопротивление заземляющего контура будет больше необходимого максимально допустимого значения, то придется еще дополнительно забивать уголки до того момента, пока оно не будет находиться в допустимом интервале значений.
Шаг 4: подключения заземления к электрощиту.
Кстати, в распределительном щите заземление необходимо соединить самим корпусом щита, а также подключить его к заземляющей рейке. Чаще всего, если вы покупаете готовый распределительный электрощит с уже смонтированным внутри него оборудованием, то заземление будет достаточно подключить к специальному выходу на корпусе, который, чаще всего, выглядит как стандартный винт с гайкой.
Если внутри распределительного электрощита вы планируете сами монтировать оборудование, а электриком не являетесь, постарайтесь перед устройством электрической сети вашего частного жилого дома сперва изучить данный вопрос и нюансы, связанные с ним. Я же на этом сейчас останавливаться не буду, поскольку это тема для отдельных статей.
Ну, а вопрос, как самому сделать заземление в частном доме, на этом можно считать закрытым.
Видео.
Рекомендую прочитать:
podmasterij.ru
Как сделать заземление в частном доме своими руками? Что это такое
Вопрос о том, как сделать заземление в частном доме своими руками и законно ли выполнять работы самостоятельно, наверняка волнует многих владельцев. Для этого следует обратиться к нормативной базе, а именно обратить внимание на «Правила устройства электроустановок потребителей» (ПУЭ), «Правила техники безопасности при эксплуатации электроустановок потребителей» (ПТБЭ) и «Правила технической эксплуатации электроустановок потребителей» (ПТЭЭ).
Содержание этой статьи
Важно обратить внимание на то, что требований к тому, чтобы такие работы проводились исключительно профильными специализированными компаниями нет, но, выполняя работы самостоятельно, необходимо все сделать с соблюдением всех норм. В этом случае при вводе в эксплуатацию вопросов у контролирующих организаций не будет.
Изучение терминологии: заземление и зануление, в чем разница?
В общих чертах с учетом того, что и заземление, и зануление служат для защиты потребителя от поражения электрическим током, а также для предотвращения последствий от технических проблем, например, связанных с коротким замыканием, между ними имеется существенная разница как при проведении монтажных мероприятий, так и по принципу работы.
В настоящее время актуальность этой проблемы значительно выросла и связана с тем, что электропотребление среднестатистического современного дома или квартиры существенно возросло, и в основном такой рост обеспечивает мощная бытовая техника.
В случае внештатной ситуации, например, при нарушении электроизоляции, коротком замыкании, человек, дотронувшийся к токопроводящим частям прибора, может избежать поражения током, так как за счет того, что сопротивление у людей выше, нежели у земли, электричество «пойдет по пути наименьшего сопротивления».
Также правильное заземление гарантирует безопасную и надежную работу электроприборов, так как за счет срабатывания в критических случаях устройств защитного отключения ток на прибор прекращает свое поступление.
Основным и принципиальным отличием между этими двумя видами защиты является и то, что для заземления используется отдельная линия (провод) для связи с «землей», а во втором таким проводником является рабочий ноль, и в этом главная опасность.
В нормальном состоянии защита обеспечивается, но при нарушении связи рабочего ноля с «землей» происходит замыкание контура, чреватое выводом прибора из эксплуатации, и главная опасность – поражение человека электрическим током при случайном контакте с токопроводящими элементами.
Не исключается и вероятность пожара, что особенно опасно для зданий, построенных из легковоспламеняющихся материалов. Таким образом, использование рабочего ноля для защитных электромероприятий нецелесообразно в силу его ненадежности.
Как самому правильно сделать заземление своего дома? Видео:
Заземление или зануление: что лучше сделать в частном доме?
Итак, следует учитывать принципиальные отличия одного вида защиты при планировании работ по защите электросети дома. Для заземления характерно наличие отдельного контура, который имеет надежное соединение по отдельному проводнику с электроприбором (точнее, его корпусом). Зануление основано на том, что в электросети имеются два вида проводников – ноль и фаза.
При стандартном для частного домостроения однофазном подключении в 220 В от трансформатора или электрического столба нулевой провод только один и имеет связь с землей. При трехфазном питании ноль является нейтралью, но также его выход на землю располагается в месте трансформаторной будки или столба.
Кроме конструктивных отличий, существует разница и по обеспечению безопасности: в случае наличия заземления ток будет уходить в землю, а при занулении возможны варианты, зависящие часто от сиюминутной обстановки.
Для человека в этом опасности нет никакой, но только до того момента, пока обеспечивается надежная связь ноля с землей.
Таким образом, с целью защиты техники более надежным является зануление приборов, но для обеспечения безопасности человека и снижения угрозы возникновения пожара в результате проблем с эксплуатацией электросети альтернативы заземлению нет. Кроме того, надо учитывать, что недопустимой является не только подмена понятий, но и объединение этих двух видов защиты в одном приборе или системе.
Рассматривать возможность выполнения зануления можно жителям многоквартирных домов из-за конструктивных сложностей с монтажом заземления.
Кроме того, зануление наиболее часто используется на производстве для защиты станков и другой техники, но в этом случае существует надежный контроль за безопасностью работы с ними.
Что называется защитным заземлением, а что рабочим?
Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.
Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.
А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.
То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.
Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.
Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.
Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.
ТОП-10 ошибок монтажа заземляющего устройства, видео:
В каких случаях обязательно требуется проведение мероприятий по заземлению?
После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:
- в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
- с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
- в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
- при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

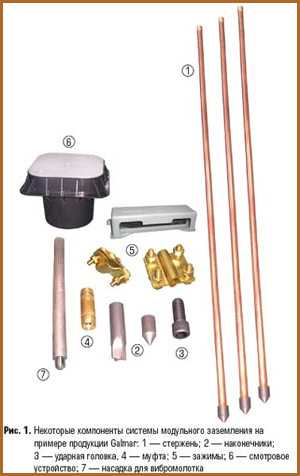

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:
- естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
- искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.
Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.
Монтаж контура: подготовительный этап
Перед тем, как приступить к работам, потребуется выполнить схему и подготовить необходимые материалы и инструменты. Непосредственно сам контур заземления представляет собой объединенные в единую конструкцию две подсистемы: внешнюю и внутреннюю.
Первая состоит из заземлителей, объединенных металлической обвязкой.
Вторая, расположенная в доме, – это разветвленная сеть проводов, идущая от розеток или непосредственно от бытовых приборов, которые сходятся и подсоединяются к шине заземления, установленной в счетчике.
Внешнее заземление чаще всего выполняется в виде треугольника, стороны которого имеют длину от 1 до 2 м, оптимально – 1 м 20 см. Но можно использовать и линейную незамкнутую форму, в которой соединение верхних концов производится последовательно.
Однако данный вид, более безопасный и менее требовательный по выбору места для установки, имеет уязвимость – при нарушении последовательной связи токопроводящие способности конструкции снижаются. Допускается создание и других замкнутых схем расположения, но принципиального преимущества ни круглая, ни квадратная не предоставляют.
Для изготовления заземлителей используется уголок из металла с сечением 50х50 мм, прут или труба диаметром не менее 32 мм. Длина должна быть не менее 2 м, но надо учитывать глубину промерзания – то есть длина должна не менее чем на 300-400 мм ее превышать.
Для соединения верхних концов заземлителей потребуется металлическая полоса не менее 40 мм ширины, 4 мм толщины и длиной от 1 до 2 м. В некоторых случаях допускается использование других металлических изделий, например, металлического прута диаметром от 16 мм.
Для обеспечения ввода в дом потребуется металлическая конструкция, предпочтительно из нержавейки, длиной от контура до места ввода в дом. Также необходимо приобрести крепежные элементы – болты, хомуты и медный провод, сечение которого определяется сечением провода фазы, но не менее 4 мм2.
Для резки металла нужна будет «болгарка» или иной инструмент, но при наличии предварительной схемы подготовить металлические элементы нужной длины можно прямо в строительном магазине.
Устройство внешнего контура
1. Перед тем как сделать заземление в частном доме, необходимо выбрать место под внешнюю часть заземляющего контура. Наиболее подходящие места, в которых практически отсутствует какое-либо передвижение людей, при этом его расположение должно быть максимально близко к дому, – оптимально 1 м.
Исключение возможности нахождения человека в месте расположения контура необходимо из-за того, что в случае срабатывания защиты это может иметь фатальные последствия.
Лучшие места – вдоль забора с тыльной стороны дома, под отмостками, но наиболее привлекательно – под статичными декоративными элементами, например, колоннами или садовыми скульптурами или просто огородить опасную зону, накрыть куполом и т. д.
Некоторую проблему представляют песочные грунты, для повышения токопроводности которых рекомендуется залить солевой раствор из расчета 100 г соли на 1 л воды под основание заземлителей, но у этого способа есть существенный недостаток – ускоренная коррозия металла, что в итоге приведет к уменьшению номинальной мощности контура.
В тех случаях, когда такая опасность полностью не исключается, следует подумать над устройством незамкнутого контура, например, в случае регулярных подтоплений участка талыми или паводковыми водами такой вариант более правильный.
2. Далее можно непосредственно приступать к выполнению земляных работ, а именно к подготовке треугольной (или иной) формы траншеи со сторонами 1,2 м (допустимый предел – от 1 до 2 м) и канавы, ведущей к дому. Глубина должна составлять в среднем 50-60-70 см.
3. После этого, используя подготовленный комплект заземления для частного дома, в соответствующие и предварительно обозначенные места с помощью кувалды вбиваются металлические элементы контура – заземлители на глубину, не менее 2 м.
4. После этого с помощью сварочного аппарата верхние концы соединяются металлическими полосами или прутом. Также с использованием сварки надежно прихватывается одна из вершин треугольника и конец металлического прута или пластин, ведущих к дому. Второй конец этого элемента подводится к дому.
Дальше с помощью болтового соединения подсоединяется кабель, ведущий из дома и протянутый сквозь отверстие в стене, выполненное с помощью перфоратора с буром соответствующего диаметра.
5. После выполнения этого этапа работ можно заняться засыпкой и трамбовкой траншей. и наружные работы можно считать завершенными – дальше предстоит выполнить подключение в доме.
Подключение контура к распределительному электрощиту
Для того чтобы контур начал работать, его необходимо подключить к распределительному щитку, расположенному в доме (в некоторых случаях вне дома, на внешней стороне здания). Для этого нужен медный одножильный провод, один конец которого уже подсоединен к контуру, а второй крепится на отдельной шине в распределительном электрощитке.
Также вместе со специалистом после подключения контура можно измерять сопротивление заземления, полученные значения которого будут свидетельствовать о степени работоспособности конструкции и ее возможностях по обеспечению безопасности эксплуатации электрических приборов.
Правила выбора металлической двери в новом доме. — здесь больше полезной информации.
С помощью прибора проверка проводится следующим образом:
- сначала заглубляются два штыря в землю на глубину не менее 500-700 мм;
- специальные провода прибора (они указаны в инструкции) подключаются одни к шине в распределительном электрощитке, другие соответственно к штырям;
- показатель сопротивления, равный 4 Ом, свидетельствует, что работы по монтажу и подключению контура в электросети с напряжением 220 В выполнены верно и система полностью готова к эксплуатации.
Несмотря на то что алгоритм этой работы достаточно простой, проблема состоит в том, что для ее проведения требуется наличие мультиметра. Но без проверки обойтись нельзя, и произвести ее можно с помощью обычной лампы накаливания мощностью 100 Вт и патрона с длинными концами, один из которых подключается к заземлению, а второй к фазе на электрощитке.
Вас заинтересует эта статья — Лестницы на второй этаж в частном доме своими руками.
Результаты следует оценивать по степени накала лампочки: ярко – все отлично, контур справляется со своей функцией, тусклый свет будет свидетельствовать о том, что соединения и стыки обеспечивают слабый контакт и их следует переделать.
Если лампочку совсем не удалось включить, значит, контакт полностью отсутствует и надо искать причину и все переделывать. В этом случае контур абсолютно не рабочий.
Вместо заключения
Некоторых людей может интересовать вопрос, почему используется несколько (чаще всего три) заземлителя. Причина в том, что земля представляет собой проводник нелинейного типа, поэтому сопротивление в этом случае будет определяться площадью соприкосновения. А у одного элемента она совершенно недостаточная для надежной защиты.
Также при наличии нескольких заземлителей в промежутке между ними образуется так называемая потенциальная поверхность, которая превращается в дополнительный элемент системы. Но такая ситуация обеспечивается, если соблюдается определенное расстояние между заземлителями, которое, как указывалось выше, находится в промежутке от одного до двух метров.
You need to enable JavaScript to voteПонравилась статья ? Покажите её друзьям:
Смотрите дальше на DimDom.ru:
Дополните статью вашими комментариями :
dimdom.ru
Правильное заземление своими руками в частном доме и квартире
Жизнь насыщается электроприборами. «Хрущевская» норма энергопотребления в 1,3 кВт на квартиру (220 В; пробки – 6 А) ныне вызывает смех. Электроприборы дают комфорт и экономят немало денег, но есть оборотная сторона медали: возрастает опасность электрошока. Поэтому без защитного заземления (а для стиральной машины – и рабочего) теперь не обойтись. Но в старых домах его нет, а частнику нужно делать самому; цены же в специализированных организациях соответствуют объему работы. Чем платить такие деньги, проще сделать заземление в доме своими руками – работа не легкая, но и не сложная.
Можно ли делать заземление самому?
Но не будет ли проблем с электриками? Штрафовать они любят.
Если заземление сделано правильно, а измерения показали сопротивление растекания тока не более 4 Ом, формального повода для придирок не возникнет. Устройство заземления дома подробно регламентируется следующими нормативными документами:
- ПТБЭ – Правила техники безопасности при эксплуатации электроустановок потребителей.
- ПУЭ – Правила устройства электроустановок потребителей.
- ПТЭЭ – Правила технической эксплуатации электроустановок потребителей.
Однако ни в одной из этих книжек ни сном, ни духом, ни прямым текстом не сказано, что заземление должна делать специализированная организация. Сделано по правилам, нормам соответствует – защищайтесь на здоровье, претензий быть не может. В настоящей статье описывается, как правильно сделать заземление частного дома и устроить заземление в квартире, если дом не заземлен.
Но! Если заземление сделано специализированной организацией по проекту, проверено и принято энергослужбой, и все-таки случилась авария, вы имеете полное право требовать возмещения ущерба. При самодельном заземлении такая возможность, разумеется, исключается. Можно заказать у энергетиков проект, оплатить приемку готового, получить на руки акт ввода в эксплуатацию. Однако практика показывает, что, если «шарахнуло», судиться с энергетиками бесполезно. А в договоре с коммерческой фирмой возмещение ущерба прописывается. Но и работа выходит очень дорогая.
Защитное и рабочее заземления
Защитное заземление спасает людей от электрошока, а включенную в сеть аппаратуру от выхода из строя при пробое какого-либо электроприбора на корпус. При наличии молниеотвода – также при ударе молнии.
Рабочее заземление при электрическом ЧП выполняет роль защитного, но оно же обеспечивает нормальную работу электрооборудования. Постоянное рабочее заземление применяется только в промышленном оборудовании. Для бытовой техники считается достаточным заземление через евророзетку. Но в реальных условиях кое-что из «бытовухи» полезно все же заземлить наглухо:
- Стиральную машину. У нее большая собственная электрическая емкость, и во влажном помещении вполне исправная машина, даже включенная в надежно заземленную евророзетку, может безвредно, но ощутимо «щипаться».
- Микроволновая печь. В ней, как известно, работает источник СВЧ – магнетрон большой мощности. При плохом контакте в розетке микроволновка может «сифонить» на опасном для здоровья уровне. На многих микроволновках сзади можно увидеть винтовую клемму под отдельный заземлитель, причем инструкция об этом стыдливо умалчивает: наличие такой клеммы переводит устройство из разряда бытовой техники в промышленное оборудование. А так – ну, это такой декоративный элемент.
- Электродуховка и индукционная плита (варочная поверхность). Внутренняя проводка в них работает в тяжелых условиях, мощность же велика, так что высока и вероятность пробоя.
- Настольный компьютер. Его импульсный блок питания (ИБП) компактности ради устроен так, что нормальную рабочую утечку дает побольше стиралки. От таких плавающих потенциалов на корпусе и производительность снижается, и «глюков» добавляется, и скорость интернета падает. Наглухо заземлить компьютер можно за любой крепежный винт сзади.
У автора этих строк скорость беспроводного интернета после правильного заземления компьютера возросла с 17,8 кбит/с до 310 кбит/с (!).
Части заземления
Заземлители – вбитые или врытые в землю металлические проводники. Не менее полуметра заземлителя должно находиться ниже максимального горизонта промерзания; в местах с плюсовой зимой – ниже горизонта просыхания, т.е. в слое почвы со стабильной влажностью. Чаще всего это обеспечивается при длине заземлителя в 2-3 м. Точные данные о необходимой длине и количестве заземлителей можно получить в местной энергослужбе.
Металлосвязь – сварная металлическая конструкция, соединяющая между собой верхние концы заземлителей и заведенная в дом в виде шины заземления. Вводов шин заземления в доме может быть несколько, но одна непременно должна заземлять вводный щит (ВЩ, или вводно-распределительное устройство – ВРУ). Заземлители с металлосвязью образуют жесткий цельный контур заземления.
Заземляющие проводники соединяют заземлительные клеммы электроустановок с шиной заземления. Они могут быть как голыми жесткими, так и гибкими многожильными в изоляции. В последнем случае их сечение должно быть не менее 4 кв.мм, а расцветка оболочки – желтая с продольной зеленой полосой. Допустим перенос заземляющего проводника с шины на шину заземления.
К шине заземления заземляющие проводники подключаются на специальные контактные площадки: зачищенные до блеска и смазанные консистентной смазкой ее участки с резьбовыми отверстиями не менее М4 под болты. Смазка, помимо защиты от окисления, нужна для предотвращение электрокоррозии (см. след. разд).
Ряд контактных площадок обозначается с одной или с двух сторон, если он на транзитном участке шины, парами косых, под углом 45 градусов, черными полосами. Сплошное окрашивание шины заземления недопустимо, но допустимо ее замоноличивание, кроме контактных рядов, в стену.
Электрическое сопротивление металлосвязи измеряется от ЗАЗЕМЛИТЕЛЬНОЙ КЛЕММЫ электроустановки до наиболее удаленной от нее наземной части контура заземления. То есть, заземляющий проводник электрически считается частью металлосвязи. Сопротивление любой металлосвязи не должно превышать 0,1 Ом.
Зачем несколько заземлителей?
Одним заземлителем нельзя обойтись, потому что земля – проводник нелинейный. Ее сопротивление сильно зависит от приложенного напряжения и площади контакта с заземлителем. У одного заземлителя площадь поверхности слишком мала, чтобы обеспечить надежную защиту. Между двумя заземлителями, разнесенными на 1-2 м, возникает потенциальная поверхность, и эффективная площадь контакта с землей возрастает в сотни раз. Но разносить заземлители слишко далеко нельзя: потенциальная поверхность разорвется, и останется просто два заземлителя. Оптимальное расстояние между заземлителями в рыхлом грунте вне зоны вечной мерзлоты – 1,2 м.
Как нельзя заземлять
Непригодное по ПУЭ заземление
П. 1.7.110 ПУЭ категорически запрещает заземлять электроустановки на любые трубопроводы. «Радиолюбительское» заземление на водяную трубу теперь также недопустимо: любой кусок пластиковой трубы в домовой разводке многократно увеличивает поражающее действие тока пробоя. А что будет, и по закону и по-свойски, если пробой у вас убьет принимающую душ жену соседа, объяснять не нужно.
Также запрещено выводить наружу заземляющие проводники и подключать их к шине заземления на неподготовленные контактные площадки. На рисунке справа – дважды непригодное к использованию заземление.
Дело тут в том, что каждый металл имеет свой электрохимический потенциал. При неизбежном снаружи увлажнении образуется гальваническая пара и начинается электрокоррозия; смазка спасает от нее только в сухом помещении. Коррозионный процесс распространяется под оболочку заземляющего проводника. Хозяин пребывает в полной уверенности, что «его заземление его бережет», но при аварии заземляющий проводник мгновенно отгорает.
Также запрещено заземлять электроустановки последовательно, друг через друга, и подключать более одного заземляющего проводника на одну контактную площадку шины заземления (рис. ниже). В первом случае одна аварийная установка «потянет» за собой другие, и все они будут создавать помехи друг другу; это называется – электромагнитная несовместимость. В обоих случаях работы по устранению аварии связаны с риском для жизни.
Правльное (справа) и неправильное (слева и в центре) подключения к заземлению
О молниеотводах
По ПУЭ объект, снабженный контуром заземления, обязательно должен оборудоваться и молниеотводом. Особенно необходим молниеотвод на даче. Дачные поселки и так места, предпочтительные для ударов молний: ведь дачники, стараясь снабдить себя водой, копают колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко или вообще по поверхности почвы. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далеко, и грозу всегда сопровождает сильный ветер.
Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника долго искать не нужно.
Простейший молниеотвод – две заостренных арматурины, торчащие вверх от концов конька крыши на 1,2–1,5 м. С контуром они соединяются стальной проволокой не менее 6 мм, или стальной же шиной 15х3 мм, или полосой из нескольких слоев оцинковки, набранной до нужного сечения – 45 кв.мм.
Шина молниеовода не должна быть шире 60 мм, иначе при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Попросту говоря, слишком широкая шина сработает как своего рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.
Все детали молниеотвода соединяются только сваркой. Слоеную шину нужно по краям проварить прихватами с шагом 50-60 см с захватом всех слоев.
Заземление частного дома
Контур заземления частного дома может быть выполнен различными способами в зависимости от особенностей строения и свойств грунта. Три наиболее распространенных показаны на рисунке. Во всех случаях заземлители лучше делать из труб со сплющенным в острие концом. На нижнем полуметре трубы насверливают вразброс десяток-полтора отверстий 5-8 мм. Летом, в жару и сушь, в такой заземлитель можно заливать раствор соли (полпачки на ведро воды), чтобы сопротивление растекания держалось в норме.
Также во всех случаях шина заземления такая же, как для молниеотвода. Но использовать для металлосвязи «слойку» из оцинковки нельзя: быстро проржавеет.
Различные виды контуров заземления
Для дачного дома или аналогичного ему жилья, а также в качестве рабочего заземления при наличии защитного зануления строят простейший контур (на рисунке – справа). В постоянно влажном грунте или для рабочего заземления можно обойтись двумя заземлителями; для защитного заземления нужны три, расположенные в ряд или, лучше, треугольником. Размещают заземлители не ближе 1,2 м от края отмостки.
Линейный контур с двумя группами заземлителей (средний рисунок) нужно делать если присутствует хотя бы один из следующих факторов:
- Электроввод – подземный через ВЩ.
- В дом заведены коммуникации: вода, канализация, газ, связь, в любом сочетании или хотя бы одна из них.
- Долговременно (свыше 20 мин.) потребляемая мощность превышает 1 кВт.
И, наконец, полный контур заземления (левый рисунок) необходим при наличии любого из следующего:
- Электроввод – 220/380 В через ВРУ или ЩВС (щит вводный силовой).
- Общая площадь помещения – свыше 100 кв. м.
- Долговременно потребляемая мощность – свыше 3 кВт.
- Наличие стационарных электроустановок промышленного типа (с клеммой заземления; напр. – сверлильный станок, циркулярка и т.п.).
- Наличие ДГУ резервного электропитания.
Измерение заземления
Сделали вы себе контур, и вам, разумеется, хочется убедиться, надежно ли он вас защитит. Для этого нужно измерить сопротивление растекания тока в почве и сопротивление металлосвязи. Профессионалы для этого пользуются специальными приборами, как старыми советскими ПКП-3, так и современными электронными.
Вам же измерить заземление бытовым тестером нельзя: данные будут достоверными при подаче измерительного напряжения в 600 В. Вспомним: земля – нелинейный проводник. Поэтому одолжите или возьмите напрокат электронный измеритель заземлений или старый, но надежный электроиндукционный ручной мегомметр – меггер. Меггеры до сих пор в употреблении: в них нет никакой электроники, они не требуют элктропитания, нечувствительны к наводкам в измерительных проводах и не создают шумов в измеряемой цепи. Правда, металлосвязь меггером не промеряешь, но у сварного контура и правильно подключенных заземляющих проводниках она десятилетиями держится в норме.
Сопротивление же растекания меггером, включенным на омы, измеряют по схеме на рисунке. Расстояние пары измерительных электродов (они справа) до угла или края металлосвязи – 12-15 м. Электроды должны быть голыми и зачищенными до блеска; металл – любой. Электроды погружают в грунт на 0,6-1 м на расстоянии 1,2-1,5 м друг от друга.
Измерение сопротивления растекания заземления меггером
Полярность подключения меггера нужно соблюдать: защитное заземление должно выдерживать удар молнии. Обычные молнии – отрицательные, т.е. представляют собой поток электронов. Отмечены единичные случаи положительных молний: из земли прямо в небо бьет толстенный столб огня. Но разрушительная сила такой природной катастрофы примерно равна взрыву тактического ядерного заряда, только без проникающей радиации и радиоактивного загрязнения местности, так что заземление от положительной молнии не спасает.
Собственно же процедура измерения элементарна: крутят ручку меггера и смотрят, сколько показала стрелка на шкале.
Предупреждение: использовать для измерения заземления сетевое напряжение, гасящий резистор и миллиамперметр смертельно опасно!
Видео: пример монтажа комплекта заземления
Квартирное заземление
В СССР и РФ до 1997 г. электроснабжение многоквартирных домов осуществлялось по схеме с глухозаземленной нейтралью (схема TN–C). В этой схеме домовый проводник защитного заземления (PE) совмещен в нейтралью трехфазного ввода (N). Эта схема дает большую экономию металла, и в огромном СССР, при необходимости интенсивного жилищного строительства и жестком централизованном управлении энергослужбами, во времена слабой насыщенности жилья электроприборами была вполне оправдана. Но у нее есть два существенных недостатка, «во всей красе» проявивших себя в рыночном обществе века электроники:
- Схема TN–C мало пригодна в качестве рабочего заземления: ток в нейтрали – сам по себе электропомеха.
- В случае отгорания нуля на подстанции происходит тяжелая авария: в розетках дома оказывается фазное напряжение 380 В; электроприборы взрываются и возгораются; в доме возникает пожар. На металлических же корпусах электроустановок появляется линейное напряжение 220 В; отсюда – массовый электротравматизм со смертельными случаями.
Энергетики, нужно отдать им должное, прекрасно, как профессионалы, понимая ситуацию, даже во время ельцинской «демократии» насколько могли, ноль держали. Ныне энергоснабжающие предприятия в достаточной степени обеспечены финансами на зарплату специалистам и материалы для ремонта. Случаев отгорания нуля не отмечено уже несколько лет.
Но проблема электромагнитной совместимости из-за отсутствия рабочего заземления остается. Поэтому с 1997 г. новыми СНиП и ПУЭ предусматривается запитка многоквартирных домов по схеме TN–C–S. При этом каждый дом снабжается контуром заземления, а защитный проводник PE разводится по квартирным евророзеткам.
Как узнать, есть ли заземление в доме? Для этого нужно открыть домовый ЩВС. Этого на полном законном основании может потребовать любой владелец приватизированной квартиры, но открывать должен ДЭЗовский электрик; вы можете только смотреть в его присутствии. Даже если у вас группа допуска к электроустановкам IV или V, дающая право единоличного их осмотра.
Осмотра достаточно: если от подстанции приходят пять жил кабеля, у вас система TN–C–S, и вам эта статья вообще не нужна. Если же жил четыре – у вас TN–C, и нужно думать, как заземлиться.
Скажем сразу: сделать контур заземления для многоэтажки своими силами нереально: нужно разрешение ДЭЗа, нужен утвержденный проект, нужен большой объем земляных работ с применением спецтехники на придомовой территории (а если там детская площадка?) Если вопрос решается поквартирно, то единственный выход: защитное зануление и УЗО.
Защитное зануление
В качестве рабочего заземления защитное зануление пригодно лишь для стиральной машины. Микроволновка от него только больше «засифонит», а компьютер – заглючит. Но при нуле, соответствующем ПТБ и ПУЭ, защиту оно даст надежную.
Устройство защитного зануления сводится к подведению заземляющего проводника от этажного щитка к заземляющим контактам евророзеток. Самому заниматься этим нет смысла: за такую работу охотно и за небольшую плату берутся ДЭЗовские или РЭСовские электрики (РЭС – район электросетей; районное энергоснабжающее предприятие). Но если ноль (нейтраль) слабоват, нужно еще и ставить УЗО.
Как узнать, хороша ли у вас нейтраль? Верный признак плохого нуля – бессистемные колебания напряжения в сети при стабильной погоде. Или внезапное повышение напряжения сети вечером, при максимальной нагрузке. Если это наблюдается сразу во всем доме – ноль плохой, и нужны УЗО.
УЗО
УЗО – устройство защитного отключения. Они бывают трехфазными и однофазными, а по принципу работы – дифференциальными реле (дифреле) и электронными заземлениями.
Дифреле измеряет токи в фазе и нуле. Если утечки нет, то токи равны. Если ток в фазном проводе больше, чем в нейтрали – где-то «течет», и срабатывает аварийный контактор. Выключившее электричество дифреле обесточивает и себя, так что по устранении причины утечки его нужно включать вручную.
Дифреле выполняются либо в виде настенной розетки, либо в виде блочка, размещаемого рядом со встроенной розеткой или распределительной коробкой («дозой») возле счетчика, сразу на всю квартиру, либо в виде включаемой в розетку коробочки, в которую, в свою очередь, включается электроприбор. Первые и последние удобны, но менее надежны: в них размыкатель тиристорный, а не электромеханический.
Электронное заземление, грубо говоря, имитирует электромонтера с индикатором. Чувствительность современной электроники на порядки выше, чем у неонки, и для создания рабочей электроемкости достаточно собственной емкости монтажа. Электронные заземления монтируются непосредственно на корпусе электроустановки.
Однако все УЗО имеют два недостатка:
- УЗО совершенно непригодны в качестве рабочего заземления: они или не устранят помеху, или будут упрямо выключать и выключать совершенно исправный прибор.
- УЗО защищают только от пробоя на корпус. При отгорании нуля, когда защита более всего нужна, УЗО сами сгорают быстрее, чем успевают что-либо отключить.
Как все-таки заземлить квартиру
Но как же все-таки сделать заземление в квартире? К счастью, обрыв нуля случается не чаще, чем удар молнии. Поэтому для домов, запитанных по схеме TN–C можно рекомендовать следующий порядок заземления:
- Для стиральной машины оборудовать евророзетку с защитным занулением. Это обойдется намного дешевле, чем разводить защитный проводник по всей квартире.
- Дорогие устройства запитать через УЗО-дифреле. Для лампочек в нем смысла нет: сгоревшую заменить дешевле.
А затем приступить к радикальным мерам: собраться всем миром, то бишь всем домом, избрать надежного доверенного человека – владельца приватизированной квартиры, и поручить ему выяснить, во что обойдется устройство контура заземления специализированной фирмой, и смогут ли они сделать контур для вашего дома. Если по ПУЭ контур возможен, а расходы в расчете на квартиру окажутся посильными – пусть общественный ходатай, не заходя в ДЭЗ, заключает с ними договор, а все оргвопросы те уж сами уладят – это их хлеб, так что процедура отработана.
Напоследок
Электроснабжение TN–C и дома без контура заземления – не самое легкое из наследий развитого социализма. Но вспомним законы Мэрфи, среди них есть и положительные. Один их них такой: «Из всякого безвыходного положения существует по крайней мере два выхода».
что еще почитать:
Вывести все материалы с меткой:vopros-remont.ru
Как сделать заземление в частном доме самому
Многим, пожалуй, знакома ситуация: при приёме душа или простом мытье рук вдруг ощущается лёгкое пощипывание током. Особенно ощутимо в местах небольших царапин и других ранок на теле. Выхода два: найти поломку и починить, а также сделать качественное заземление. Именно о втором выходе из ситуации – как сделать заземление в частном доме самому – будет сегодняшняя статья.
Заземление: немного теории
«За землю» – вот из этих слов сложился термин. Правильнее было бы «в землю», но по-видимому термин «вземление» звучит как-то нелепо. Шутки шутками, но роль заземления огромна. Поскольку мы говорим именно о защитном виде, то благодаря ему случаи поражения электрическим током не так часты, как могли бы быть без заземления.
При работе различных бытовых приборов фазный провод может касаться корпуса. Примеров множество: то корпус ТЭНа нарушил герметичность и вода напрямую попадает на фазный проводник, то при сборке после самостоятельного ремонта фазный провод «почему-то» стал касаться стенок корпуса. И этот перечень можно продолжить практически до бесконечности. Получается, что какой бы пример мы не привели, электрический ток в любом из них будет нас поражать. А здесь уже неприятно: кому-то просто неприятно, а кто-то может после 0,1 секунды упасть мёртвым от поражения.
Заземление позволяет току «уходить» по пути меньшего сопротивления в землю и тем самым сохранить человеку жизнь. При качественно выполненном заземлении ток мы не ощутим при пробое на корпус. Если же заземление недостаточное, но всё же есть, то нам грозит уже упоминаемое пощипывание.
Как лучше сделать
Перед тем, как сделать заземление в частном доме самому, настоятельно советуем убедиться в своей компетентности. Ведь, повторимся, на кону ваша жизнь и жизни всех, кто проживает в доме. Да чего там скрывать – вы и гостями своими рискуете. Поэтому подумайте: своими руками всё будете делать или пригласите мастера. Никого не хотим обидеть, просто речь идёт о серьёзном деле.
Из схемы всё становится предельно понятным.
Сделать заземление в частном доме просто по причине наличия свободного места и небольшой этажности. Даже если ваш особняк состоит из 3-х этажей, то ничего здесь пугающего нет. Вам главное дотянуть заземление до первого этажа, а потом уже выполнить разводку.
Первое, что вам придётся сделать, это приготовить материал. В качестве вертикального заземлителя подойдёт стальной уголок, профиль, прут или труба. Но главное – эти материалы должны быть очищены от ржавчины или краски. Запомните: ничто не должно препятствовать прямому контакту грунта с металлом! Если стальные элементы у вас б/у, то щётка по металлу или УШМ с определённой насадкой и вперёд – пока блеск не начнёт слепить ваши глаза. Выбор вертикальных заземлителей – дело серьёзное. Здесь важно понимать, что помимо качества поверхности исключительную роль играет площадь. Наведём пример: шины спортивных мотоциклов делают широкими, чтобы предотвратить падение или скольжение при поворотах. Аналогично и здесь: чем больше площадь заземлителя, которая будет соприкасаться с грунтом, тем больше шансов, что заземление получится действительно качественным.
Также вам понадобятся горизонтальные заземлители. Их роль заключается в соединении вертикальных между собой. Можно обойтись и одним вертикальным заземлителем, но шансы, что конструкция не подведёт в течении всего срока эксплуатации, минимальны. Обычно используют три вертикальных и материал для их горизонтального соединения между собой.
Алгоритм действий
- Подготовка материала. Очищаем, режем в размер. Для вертикальных заземлителей не скупитесь на длину – 2, а то и 3 метра будет достаточно. Меньше не нужно, а больше будет проблематично забить в землю. Хотя если грунт и ваша силушка богатырская позволяют, то можно и 4-х метровые пруты использовать.
- Выбираем место. Для заземления нет нужды проводить работы далеко от дома. Но и слишком близко (меньше одного метра) тоже не рекомендуется. Оптимальным считается расстояние от 2 до 6 метров. Попытайтесь «угадать» так, чтобы в будущем на месте заземления не строились сараи, туалет, летний душ или другие постройки.
- Размечаем место. Если вы остановились на трёх вертикальных заземлителях, то ваш будущий контур будет иметь формы треугольника. Электрики со стажем рекомендуют расстояние между заземлителями не менее 1 метра.
Канава должна быть такой, чтобы без труда можно было провести сварочные работы.
- Вкапываемся в грунт на глубину. Это необходимо сделать по одной простой причине6 чем глубже – тем будет лучше проводимость по причине сырой земли. Да и с эстетической точки зрения это желательно сделать, ведь горизонтальное соединение будет мешать «глазу» или даже передвигаться.
- Забиваем вертикальные заземлители. Здесь всё просто: кувалда и силушка, желательно богатырская. Если вы правильно выбрали материал, то уголок или труба не должны гнуться под ударами кувалды. Если же вы решили сэкономить на собственном здоровье и безопасности в целом – откажитесь от затеи и подберите всё же нормальной толщины сталь.
- Соединяем заземлители между собой. На этом этапе нужно использовать ТОЛЬКО сварочный аппарат. В таком случае соединение точно будет надёжным и токопроводящим в течении длительного времени. Важно все сварочные швы выполнить безукоризненно. В качестве соединителя (горизонтальных заземлителей) обычно рекомендуют использовать полосу не менее 40 мм и толщиной не менее 4 мм.
Обратите внимание на качество шва — оно должно быть безупречным.
- От горизонтального заземлителя до дома нужно провести заземляющий проводник. Это может быть круглая стальная проволока около 8-10 мм в диаметре или та же полоса, которую использовали ранее. Если потребуется согнуть в определённых местах, то сварочным аппаратом можно место сгиба прогреть – тогда согнуть сможет и ребёнок. Да и изгиб получится более прямой, что красиво будет смотреться.
- На край заземляющего проводника, который входит в дом, привариваем болт. В этом месте, гайка и пара шайб будут удерживать медный провод, второй конец которого мы присоединим к щитку или сразу пустим по разводке в доме.
Пример, где поступили неправильно. К стальному пруту прикрутили крепёж из латуни, к которому присоединили медный провод.
Несколько советов
- Заземляющий проводник можно также вкопать – хуже вы не сделаете. Наоборот, так будет даже лучше с точки зрения проводимости тока.
- Медный провод должен быть цельным и сечением не меньше 4 мм2.
- Данная схема может дополняться естественными заземлителями. Это могут быть любые металлические предметы, находящиеся в земле. Например, трубопровод канализации или обсадная металлическая труба вашей скважины.
- Место перехода от стального заземляющего проводника до медного кабеля должно быть защищено от коррозии. Самому это сделать просто: сейчас в продаже есть уже готовые пластиковые короба или можно завести проводник внутрь дома.
- По окончании всех монтажных работ настоятельно рекомендуем пригласить к себе знакомого электрика для измерения сопротивления вашего контура заземления.
- Арматуру лучше не использовать в качестве элемента заземления. Структура стали арматуры такова, что бывали даже случаи перелома при сильных морозах и одновременном движении грунта.
- Перед забивкой стальной материал можно заострить с помощью УШМ.
Вместо заключения
Всё-таки сделать заземление в частном доме самому вам придётся, если его нет. Жить без него – это всё равно что курить на пороховой бочке. А если учитывать обилие электроприборов в наше время, то здесь и разговора быть не может. Насосы, холодильники, бойлеры, проточные водонагреватели, кондиционеры, микроволновки и стиральные машины – эти агрегаты находятся в зоне риска и их использование без заземления является рискованным делом. Да и вопрос ведь не стоит о миллионах – работа пустяковая, зато польза от неё огромная. Так что вперёд, теперь вы знаете точно ответ на вопрос как сделать заземление в частном доме самому и при этом быть уверенным в его функциональности.
www.depstroi.ru
