Как сделать дымоход для котла в частном доме своими руками – Как правильно сделать дымоход в частном доме – фото и алгоритм монтажа

чертежи, схема, фото и видео пошаговая инструкция

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Конструкция

Кирпичная труба — классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы — шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

• на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью  более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
• на плоских крышах высота трубы над коньком не менее 1000 мм;
• на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
• если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

• герметик для уплотнения стыковых соединений;
• лист нержавейки для изготовления верхнего конуса;
• облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
• кирпичи для кладки;
• теплоизоляционный материал для утепления;
• шамотные кирпичи;
• консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

• мастерок для кладки раствора;
• строительный уровень и отвес для углов;
• дрель с миксерной насадкой;
• рулетка;
• перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д., выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

• первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
• кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
• следующий ряд смещается уже по обеим сторонам, но также на четверть;
• диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
• колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

С защитной сеткой

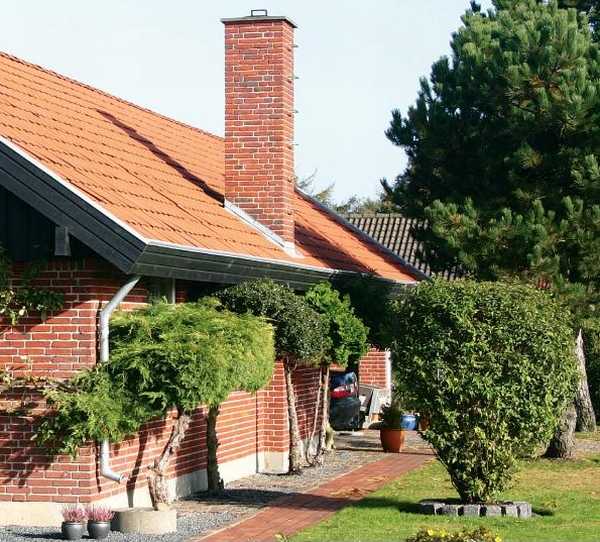

В соответствии с дизайном дома

Схема дымохода печи

Последовательность работ

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно

www.portaltepla.ru

чертеж, схема, фото и видео инструкция

В процессе реконструкции отопительной системы каждый специалист ставит перед собой цель: сделать ее эффективной и безопасной для жильцов. Наиболее популярными являются газовые котлы, которые имеют ряд неоспоримых преимуществ перед альтернативными видами отопления. Первое – экономия, на сегодняшний день это самый дешевый источник энергии. Второе – компактные размеры. Третье – простая эксплуатация.

Наравне с котлом важнейшим элементом отопительной системы является дымоотводная труба, через которую наружу выводятся продукты сгорания. В статье вы узнаете, как сделать дымоход газового котла частного дома своими руками и что для этого надо.

Основное предназначение дымоходов – утилизация продуктов сгорания топлива, которые проходят по нему вместе с горячим воздухом. Для того, чтобы выход осуществлялся правильно, необходимо соблюдать определенные требования при установке трубы. Любая, даже незначительная ошибка в расчетах приведет к тому, что всю конструкцию придется переделывать с «нуля». Вместе с тем, грамотное изготовление позволяет экономнее расходовать топливо, положительно влияет на работу отопительной системы и продлевает срок службы оборудования.

Классификация

В зависимости от выбора используемых материалов дымоходы подразделяются на следующие виды:

• кирпичный – самый надежный, но и трудоемкий из всех вариантов. Недостаток – значительные сажные отложения за счет шероховатой структуры кирпича;
• керамический — конструкция отличается высокой степенью пожарной безопасности, надежностью и простотой монтажа. Представляет собой керамическую трубу, которая находится внутри изоляционных плит и защищена керамзитобетонной оболочкой.
• коаксиальный — данная конструкция компактна, безопасна и практична. От других видов она отличается в первую очередь тем, что труба в этом случае не поднимается к крыше, а выводится через стену. Еще одна отличительная особенность – внутри не скапливается конденсат.
• из высоколегированной жаропрочной стали – для изготовления используют марки AISI 316, AISI 304, AISI 316L, AISI310S и т.д. Легкие и прочные сплавы, слабо подверженные коррозионным изменениям, достаточно пластичны, имеют множество различных переходов и соединений, благодаря чему можно составить любую удобную конструкцию.

Стальной дымоход можно поместить в кирпичную «шахту», защитив его тем самым от неблагоприятного воздействия окружающей среды. Наиболее популярны так называемые сэндвич-конструкции, где используются нержавеющая сталь и базальт, а в качестве изолятора — минвата.

Каждый, кто владеет инструментами, вполне может сделать дымоход для газового котла своими руками. Как? Читаем дальше.

Основные правила монтажа

1. Дымоотводная труба должна быть сконструирована без сужений и расширений, и располагаться вертикально.

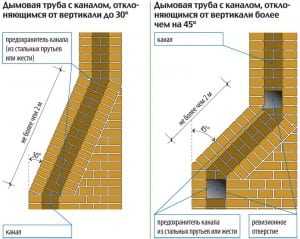

2. Длина участка, проложенного с отклонением от вертикальной оси, не может превышать 1 метра при допустимом отклонении в 30 градусов.

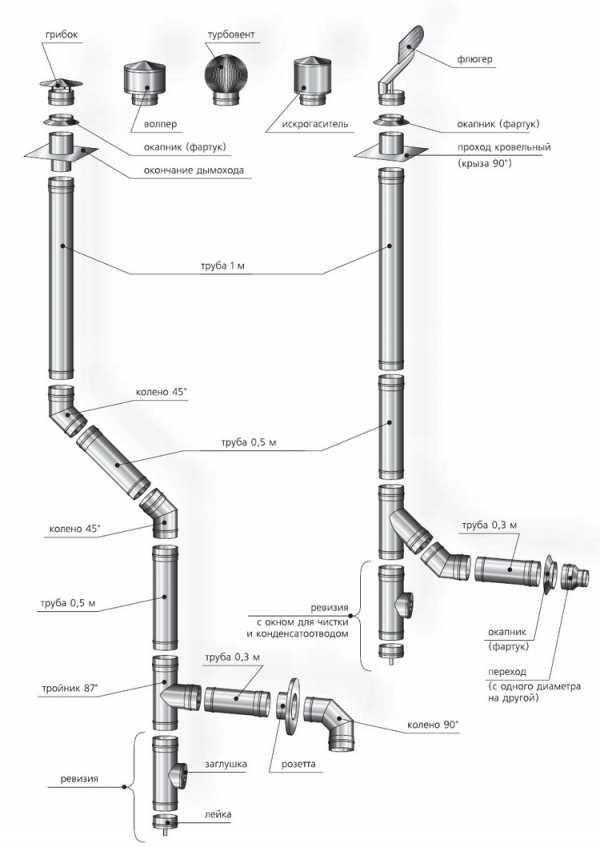

3. Конструкция включает максимум 3 колена, каждый из которых оснащается отдельным люком для последующей чистки.
4. Обязательным условием бесперебойной работы является наличие резервуара для конденсата, который устанавливают ниже патрубка газового котла.
5. Места соединения обрабатываются герметиками.

При работе с деталями дымохода не допускайте образования царапин и различных деформаций – все это в дальнейшем станет очагами коррозийного поражения.

Порядок действий

Первое, что необходимо сделать перед установкой дымоотвода в частном доме – это ознакомиться с требованиями СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Несоблюдение этих правил неизбежно повлечет неприятности с газовым хозяйством, а в худшем случае может представлять реальную опасность для проживающих в доме людей.

Далее смотрите техническую документацию своего оборудования, где указан минимальный диаметр трубы под конкретный котел. После этого составляете чертеж, где указывается расположение всех элементов (зонт, фартук, кровельная основа, собственно труба, стеновое крепление, резервуар для конденсата и другие).

При составлении схемы необходимо учитывать, где конкретно будет располагаться будущий дымоход: внутри или снаружи здания, и в соответствии с этим тщательно продумать место и диаметр каждого крепления.

Категорически запрещается использовать одну трубу на несколько котлов одновременно.

Работу над монтажом можно условно разделить на следующие этапы:

• сборка всех элементов;
• соединение трубы с оборудованием;
• герметизация, изоляция и финальная обработка.

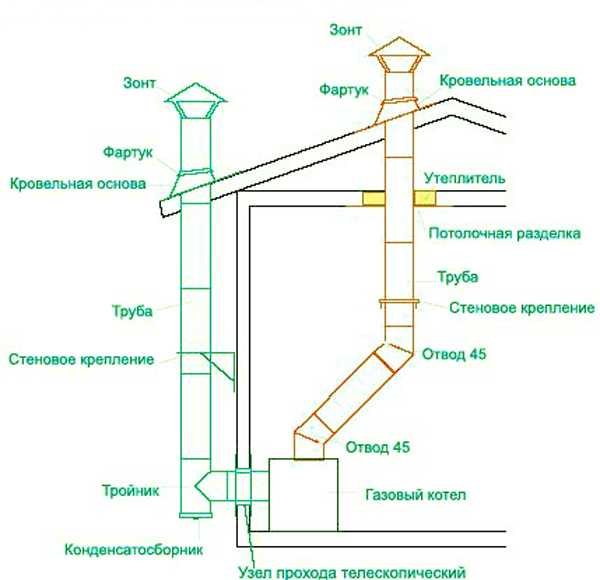

Установка через стену здания

Первое, что делаете – отверстие в стене, совпадающее по диаметру с трубой с учетом изоляции и утепления. В отверстие вставляется колено, которое сразу же изолируется.

Оптимальным изолятором считается минеральная вата, которая выдерживает прямое огневое воздействие, не горит и не плавится.

Затем с наружной стороны здания наращиваете трубу, подсоединяя к ней новые звенья и закрепляя их кронштейнами. После того, как конструкция достигнет нужной длины, к ее концу крепится конусообразный «зонт», который исключает попадание осадков в систему. Во избежание коррозии и промерзания, всю систему следует обработать специальным антикоррозийным средством и утеплить.

В конце монтажа труба соединяется с выходящим патрубком котла, стык изолируется герметиком.

Установка через крышу

Этот способ гораздо более сложный и практикуется он в тех случаях, когда котел устанавливается в уже построенном помещении. Выходное отверстие в этом случае должно находиться в районе конька крыши.

Размещать дымоотвод вблизи мансардных окон и в местах соединения скатов не рекомендуется.

Для правильного вывода через кровлю вокруг трубы строится собственная стропильная конструкция из балок и поперечных стропильных ног.

Для обеспечения устойчивости всей системы в месте прохода через перекрытия ее обрабатывают огнеупорным составом, а в качестве крепежа используются металлические кронштейны. Расстояние между ними 2-4 метра. Прочность конструкции усиливается хомутами, расстояние между которыми не превышает 2-х метров.

В конце монтажа труба соединяется с патрубком котла, а наружная ее часть закрывается наконечником. Рекомендуемая высота над коньком крыши – 1 метр.

Особенности настенного газового котла

Основные требования к монтажу зависят от типа котла (напольный или настенный) и материала, из которого будет изготовлена труба.

Настенный газовый котел компактный, возможна установка с другими системами нагрева. Монтаж, как следует из названия, на стену. По типу вентиляции делится на естественную и принудительную.

Тип котла	Особенности вытяжки	Разновидность дымохода
С принудительной вентиляцией	Горизонтальная вытяжная труба	Коаксиальный. Утеплитель между трубами не используется, что позволяет создать воздушную тягу и упрощает выведение отработанного топлива.
С естественной вентиляцией	Дымоотводной система длиной не менее 2-х метров	Двухконтурные трубы, из которых формируется коаксиальный дымоход. Утеплитель между трубами не используется, что позволяет создать воздушную тягу и упрощает выведение отработанного топлива.

Дымоход в соответствии с нормами СНиП 2.04.08-87 располагается на высоте не менее 2-х метров, а при размещении дымоотводной трубы под окном – не менее 1 метра от земли.

Особенности напольного газового котла

Для частного дома наиболее оптимальным вариантом станет установка напольного энергонезависимого газового котла. Такие агрегаты просты и надежны, а их установка зачастую обходится дешевле, чем монтаж настенных газовых котлов.

Дымоходная труба должна устанавливаться строго вертикально, вся система стабильна по ширине (без расширений и сужений). Высота над коньком крыши – не менее 1 метра.

Учитывая то, что напольное оборудование более тяжелое, устанавливать его следует на предварительно подготовленную бетонную идеально ровную площадку. Монтаж дымоходной системы осуществляется по тем же правилам, что и для настенных образцов. Шахта может быть кирпичной, труба – из нержавеющей стали.

Заключение, отзывы, советы

Любая работа, связанная с установкой газового оборудования и дымоотводной системы, требует индивидуального подхода, правильного понимания чертежей и особенностей конструкции. Если вы не уверены и не имеете соответствующего опыта, лучше обратиться к специалистам.

www.portaltepla.ru

Как сделать дымоход своими руками в частном доме

Главной составляющей отопительной системы, работающей за счет сгорания топлива, является дымоход. К его устройству нужно подходить ответственно и серьезно, ведь от этого зависит не только правильное функционирование отопительного оборудования, но и общая безопасность дома и здоровья жильцов. Дымоход в доме необходимо сделать для отвода продуктов горения и создания тяги для поддержания горения.

Если в частном доме планируется размещение камина или печи, то для правильного возведения конструкции своими руками следует подумать заранее. Среди множества видов дымовых труб долгие годы высокой популярностью пользуются конструкции из кирпича. Себестоимость дымохода из кирпича относительно невелика, но его конструкция весьма трудоемка.

Требования к конструкции

Устройство дымохода должно включать в себя такие требования:

• дымоход нужно сделать максимально вертикальным, если имеются горизонтальные участки, размер их не должен превышать 1 м согласно требованиям противопожарной безопасности
• если у дома плоская крыша, трубу нужно сделать выше на 1 м, для скатной крыши высота трубы будет зависеть от положения относительно конька
• для хорошей тяги общая высота дымохода должна быть не меньше 5 м
• ширина канала дымохода зависит от мощности отдачи тепла очага, чем мощность выше, – тем канал шире.

Кирпичный дымоход собственноручно

Перед тем как приступать к строительству дымохода своими руками, нужно быть точно уверенным в своих силах и возможностях, лучше заранее проконсультироваться со специалистом или даже полностью поручить ему работу.

Подготовка к работе заключается в составлении подробного чертежа дымохода, во многом выбор подходящей схемы будет зависеть от типа устройства камина или печи:

• дровяным моделям достаточно сделать кирпичную кладку своими руками или двойной вариант из кладки с внутренней металлической трубой
• работающим на газе моделям понадобится изоляционная, кислостойкая стальная или керамическая труба, которую помещают внутрь кладки.

Необходимо определить место расположения камина согласно требованиям (желательно возле несущей стены или стен из негорючего материала).

Важно установить температуру отходящих газов. Дымовая труба из кирпича прослужит дольше, если температура отходящих газов будет высокой, поэтому она идеально подойдет для вариантов отопления частного дома твердым топливом. Низкие температуры приведут к образованию конденсата на стенках дымоотвода.

Вода вступает в реакцию с продуктами горения (особенно газа) и образует едкие соединения, разрушающие устройство печи.

Далее рассчитываются все размеры и расстояния до ближайших построек или легковозгораемых объектов. Также важно правильно подготовить качественные материалы (кирпич, цемент, песок), инструменты и оборудование.

Этапы кладки дымохода

Наиболее распространённым видом считается насадной дымоход, который является продолжением вытяжного отверстия камина или печи для частного дома.

В устройстве дымохода выделяют такие главные этапы:

1. Выкладывается насадная труба (шейка печи): кирпичная кладка ровная, но за несколько рядов до перекрытия она останавливается
2. Постепенное расширение кладки (распушка) на пересечении трубы и перекрытий. Расширение устройства печи достигается за счет поэтапного смещения кирпича на ¼ длины наружу. Стык распушки и перекрытия легко прокладывается своими руками изолирующим материалом
3. После перекрытия делается сужение кладки как у основания, труба опять ровная
4. Расширение кладки сделать со стороны улицы (выдра) для защиты от попадания влаги между кровельным материалом и дымоходом, также делается гидроизоляция стыка (фартук) металлом и другими материалами
5. После вывода трубы через кровлю кладка снова сужается (шейка трубы), дымоотвод выкладывается ровно. Высота шейки трубы зависит от типа крыши и строго соответствует требованиям безопасности
6. Выкладывается оголовок, этот элемент дымоотвода носит декоративный характер
7. Установка колпака (зонтика) для защиты от атмосферных осадков.

В случае, когда внутри дымохода будет прокладываться металлическая или керамическая труба, принцип кладки кирпича своими руками практически не меняется. За счет изоляции стальной трубы кладку из кирпича в районе перекрытий можно не расширять. Труба собирается частями, стыки герметично склеиваются.

Преимущества двойного дымохода:

• применяется для всех видов котлов, печей и каминов,
• дым беспрепятственно поднимается по трубе,
• пожарная безопасность выше,
• увеличивается герметичность и срок службы дымоотвода.

Если устройство дымовой трубы будет состоять только из кладки кирпича, то ее необходимо делать правильно и очень аккуратно, поверхность внутри должна быть ровной, углы прямыми, лишний раствор надо сразу счищать, иначе дымоотвод начнет забиваться продуктами горения. Тяга ухудшается, а вероятность случайного возгорания увеличивается, что небезопасно.

Готовая конструкция, сделанная своими руками, должна пройти экспертную проверку на соблюдение общим требованиям пожарной безопасности. Необходимо регулярно чистить дымоход и проводить профилактику засорения.
