Котел отопления на дровах: самодельный для частного дома

Краткое содержание

Отопление частного дома при помощи твердотопливного котла — выгодное решение, потому что это достаточно экономичный агрегат с высоким КПД. Поэтому можете смело купить его в магазине и даже изготовить установку своими руками.

Разновидности современных отопительных приборов на дровах

Процесс отопления на дровах может происходить при помощи таких приборов:

  • классические печки – закладка дров происходит в обычную камеру, где и происходит их горение;
  • пиролизные печи – топочная камера следующих агрегатов состоит из двух отсеков. В первом происходит закладка и горения дров, а в другом – догорание газов. Это высокопродуктивный прибор, который требует наименьшего объема топлива.

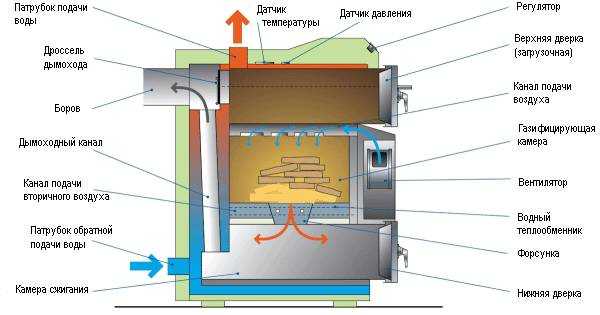

    Конструкция пиролизного котла

Преимущества и недостатки оборудования

Такие печки на дровах имеют ряд преимуществ относительно других приборов для отопления частного дома:

  • высокий показатель КПД – от 80% до 93%;
  • экономность этого вида отопления, поскольку стоимость дров намного ниже, чем газа или электрики;
  • можно использовать не только дрова, а и отходы древесной промышленности – стружку, опилки;
  • постепенный обогрев помещения;
  • при монтаже агрегата не нужно дополнительно обустраивать фундамент;
  • существует возможность подключить к водяной системе отопления частного дома;
  • экологичность устройства;
  • безопасность агрегата;
  • не нуждается в профессиональном обслуживании.

Две схемы пиролизных котлов

Кроме существенных преимуществ, процесс отопления на дровах частного дома может вызвать некие трудности, особенно если нет возможности постоянно находиться около устройства. По мере сгорания дров нужно подкидывать новые полена. Данная система требует постоянной чистки, поскольку на стенках устройства и внутренней поверхности дымохода скапливается много сажи.

Также важно предусмотреть место для хранения большого объема дров, которые должны быть обязательно сухими.

Теплообменник для котла на дровах

Если твердотопливный отопительный прибор оборудовать теплообменником в виде водяной рубашки, горизонтального или вертикального трубопровода, КПД системы повышается на 10-15%. В качестве теплоносителя может выступать не только вода, а и другие жидкости с достаточной теплоемкостью.

Раздельный, пластинчатый теплообменник котла

Котел с водяной рубашкой представляет собой топку, которая размещается в бочке. Если используется горизонтальный трубопровод, труба с горячим теплоносителем или подача должна быть приподнята над холодной трубой или обраткой.

При вертикальном размещении теплообменник может находиться как строго вертикально, так и под небольшим уклоном. Лучше всего размещать трубопроводы в шахматном порядке, чтоб увеличить продуктивность отопительной системы дома.

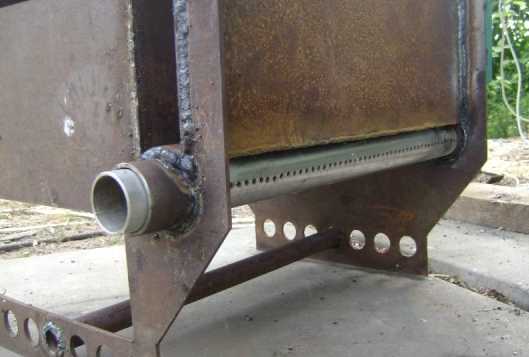

Для изготовления современных регистров для теплообменника используют жаропрочную сталь, которая обладает высокой теплопроводностью.

Делаем котел из старого газового баллона

Котел на дровах своими руками можно сделать, используя старый ненужный газовый баллон.

Также для данного устройства вам понадобится:

Материалы для котла

  • металлические уголки;
  • небольшая решетка из металла;
  • чугунная дверца;
  • лист металла;
  • трубы для дымохода.

Пошаговая инструкция устройства для отопления загородного дома:

  • Из баллона необходимо удалить вентиль при помощи молотка.
  • После этого вырежьте в верхней части цилиндрической емкости отверстие под дверцу.
  • Из уголков сварите раму, на которую будут присоединяться дверцы. После этого прикрепите ее к баллону.
  • В раме и дверце просверлите отверстие для крепежных элементов, после чего нужно соединить два элемента.

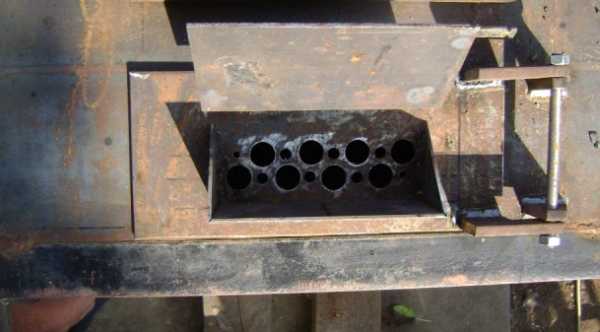

  • Вырежьте отверстие в емкости под решетку. Оно должно находиться снизу будущего котла. После этого приварите к отверстию металлическую решетку.

    Схема котла из газового баллона

  • К вырезанному куску приварите четыре полосы металла, чтоб получить своеобразную коробку без крышки.
  • Полученный элемент герметично присоедините к днищу котла при помощи сварочного аппарата. Этот ящик будет исполнять роль зольника.
  • Приварите к нижней части котла ножки, чтоб он устойчиво стоял на основании.
  • В верхней части агрегата сделайте отверстие под дымоотвод и присоедините дымоотводную трубу.

Данный самодельный отопительный прибор нужно устанавливать в отдельном помещении дома, что соответствует пожарным и строительным нормам.

Котел из листового материала

Самодельный котел, который можно использовать для отопления здания, можно сделать своими руками, используя при этом:

  • лист металла толщиной 4-5 мм;
  • лист металла толщиной 10-12 мм;
  • металлические уголки и решетка;
  • трубы для дымоотвода.

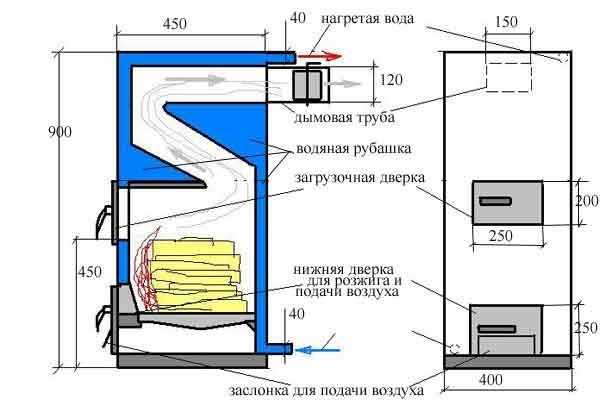

Схема простого твердотопливного котла

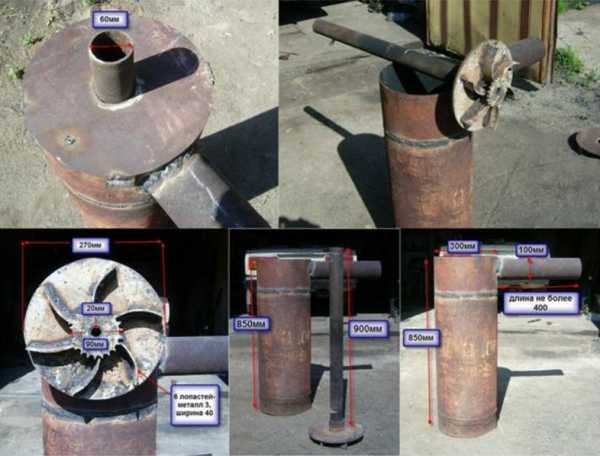

Как сделать печь длительного горения, бубафоня из газового баллона

Пошаговая инструкция для изготовления котла на дровах:

  • Из листового материала вырежьте детали, которые будут исполнять роль стенок в котле. Из металла толщиной 10-12 мм сделайте две перегородки для печки.
  • В элементе, который будет устанавливаться сверху агрегата, вырежьте отверстие диаметром 100 мм под дымоход.
  • К днищу приварите боковые стенки. После этого на вертикальные элементы полосы металла шириной 3 см для установки колосниковой решетки. Также присоедините к боковым панелям своеобразные опоры из металлической полосы для перегородок.

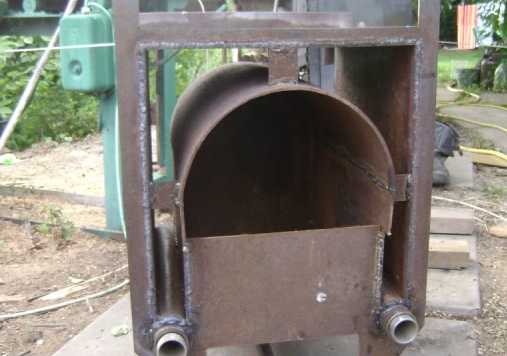

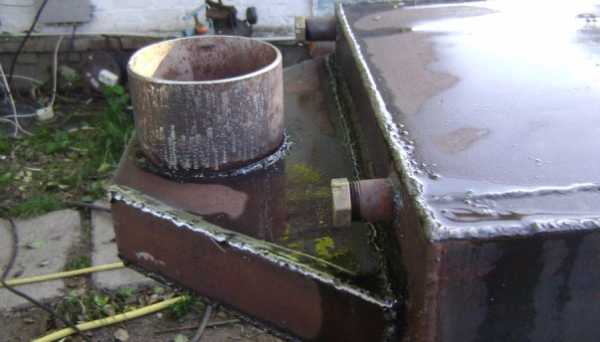

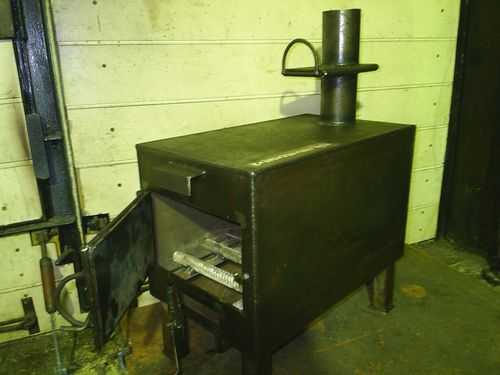

    Самодельный котел из листового металла

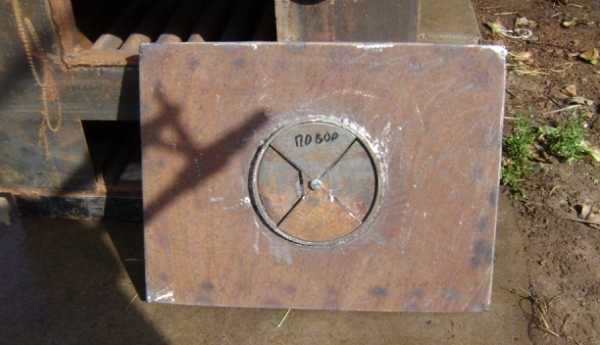

  • Из металла вырежьте дверцы, которые при помощи крепежных элементов устанавливаются к котлу. При этом для топочной камеры и зольника сделайте отдельные заслонки.

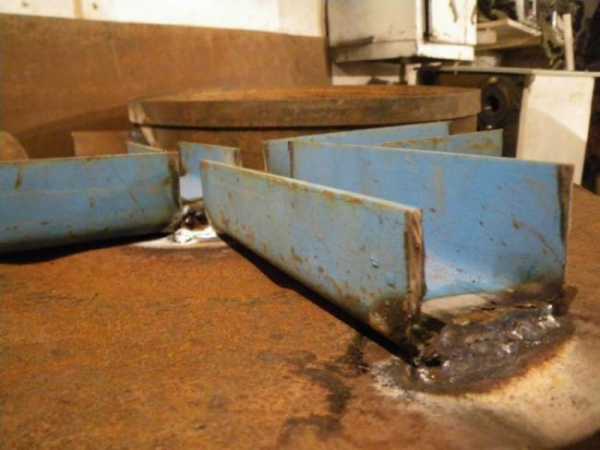

  • Приварите перегородки, которые будут создавать некий лабиринт на пути движения воздушных масс, что значительно повысит продуктивность печки.
  • В листе металла для крышки сделайте отверстие для дымохода, куда приварите гильзу высотой 200 мм для установки дымоотводной трубы.
  • Приварите крышку к корпусу котла и установите дымоход.
  • Чтоб повысить эффективность отопительного прибора, обложите его шамотным кирпичом, который будет аккумулировать и постепенно отдавать тепловую энергию. При этом кладку выполняйте на расстоянии 15-20 см от корпуса печки. Воздушное пространство будет нагреваться, что создаст дополнительный источник тепловой энергии.

Также данный самодельный агрегат можно оснастить теплообменником, чтобы создать комплексную отопительную систему для всего здания.

Видео: Самодельный котёл отопления

kaminyn.ru

конструктивные особенности при изготовлении своими руками

В отличие от природного газа, дизельного топлива или электроэнергии — дрова являются общедоступным ресурсом. В регионах, обладающих значительными лесными ресурсами стоимость, по которой можно купить дрова, обуславливается порой лишь сложностью их доставки до потребителя, а цена киловатта тепловой энергии, получаемого в процессе сжигания дров, значительно меньше стоимости такого же киловатта, полученного от сжигания газа, мазута, дизельного топлива, или с помощью электрического нагрева. И такое положение дел характерно практически для всей территории нашей страны.

В этих условиях применение дровяных котлов для отопления становится не только возможным, но и выгодным с точки зрения снижения затрат. Одним из видов дровяных котлов, являются котлы длительного горения с водяным контуром. Использование таких котлов позволяет максимально эффективно распределять тепло по дому с помощью системы водяного отопления.

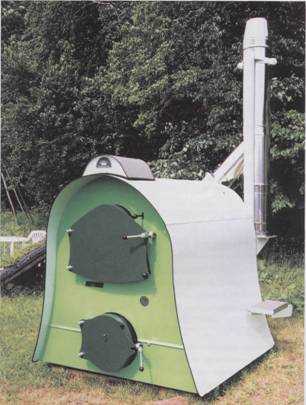

История металлических отопительных котлов и печей

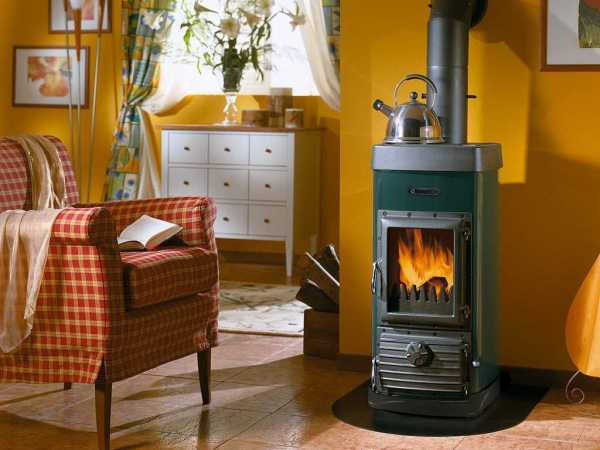

Литые чугунные дровяные печурки, камины и котлы на дровах для нагрева воды используются человеком уже несколько сотен лет. Но особенности чугуна, как материала, не позволяли формировать на базе таких котлов эффективные системы водяного нагрева. Чугунным изделиям довольно трудно придать сложную форму, а сам материал настолько чуток к быстрому перепаду температур, что может внезапно трескаться, делая эксплуатацию отопительных котлов из чугуна сложной и опасной.

Какие ещё виды отопительных систем используются для обогрева дома?
В данной статье можно узнать о преимуществах конструкции кирпичной печи с водяным контуром.
Тут рассказывается о принципе действия тепловых насосов.
А здесь как своими руками создать самую эффективную буржуйку: https://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

Современное состояние

С развитием технологий сварки стали, стало возможным производство дровяных котлов и каминов из тугоплавких сортов стали со сложной внутренней структурой. Эта возможность позволяет нам сегодня купить и своими руками установить у себя дома котлы сложных форм, с эффективными внутренними водяными контурами, или системой труб — теплообменников. КПД у таких котловых систем значительно вырос, срок службы увеличился, а неприхотливость и надежность в эксплуатации стали на порядок лучше.

При этом и современные дровяные отопительные камины, котлы и печи из стали, которые можно купить на рынке, не имеют сложных электронных систем контроля горения и обеспечения работы оборудования. Если, в каких-то моделях электронные системы контроля и присутствуют, то в минимально необходимом, для обеспечения безопасной эксплуатации, количестве. Конечно, это момент положительно сказывается на цене таких котлов отопления.

На базе снабженного водяным контуром котла на дровах, своими руками можно сделать весьма качественную систему отопления загородного дома.

Конструкция котла

    Итак, любой котел который вы можете купить состоит из:
  • топочной камеры
  • колосника
  • камеры для сбора продуктов сгорания (зольной камеры)
  • теплообменника (водяного контура)

Топочная камера — это сердце дровяного котла, или камина. В ней происходит сгорание древесины и выделение тепла. Летучие продукты сгорания попадают из топочной камеры в дымоход, выводящий их наружу. Поступление необходимого для горения воздуха в топочную камеру осуществляется через нижнее поддувало (зольник), или через регулируемые жалюзи в топочной дверке. Также топочная камера снабжена дверкой для загрузки топлива. Она может быть выполнена как из материалов корпуса котла, так и из стекла, как, например, у камина.

В нижней части топочной камеры расположен колосник. Через него оставшиеся от сгорания древесины угли и зола попадают в камеру для сбора твердых продуктов сгорания.

В зольной камере предусмотрена дверка, которая используется для очистки её от несгоревших остатков и для регулировки интенсивности горения путем усиления или уменьшения притока свежего воздуха в нижнюю часть топочной камеры. Вы можете делать это и своими руками и с помощью специального механического термостата, регулирующего приток свежего воздуха в камеру сгорания в зависимости от достижения заданной температуры жидкости в водяном контуре.

Теплообменником может служить водяной контур, являющийся как бы вторым корпусом топочной камеры. В таком варианте нагреваемая котлом жидкость циркулирует вокруг топки, изолируя её от наружного корпуса отопительного котла на дровах. Такой теплообменник весьма эффективен с точки зрения быстроты прогревания жидкости и уменьшения нецелевых потерь тепла, но при его повреждении по любой причине, ремонт этого контура может быть весьма затруднителен.

Также в качестве теплообменника может быть использована система труб, проходящих во внутреннем пространстве котла в местах наиболее эффективной отдачи тепла топочной камерой. Такая система является более удобной в ремонте, чем система сплошной водяной рубашки, т.к. каждую трубу, или всю систему труб, можно легко вытащить и заменить на исправную.

Внутреннее пространство котла

Топочная камера, система теплообменников, изолируется от наружного корпуса негорючими материалами с низким коэффициентом теплопроводности. Это может быть асбест, минеральная вата, шамотная глина, керамический наполнитель и т.п. материалы.

Такая теплоизоляция преследует две цели:
— во-первых, за счет уменьшения теплоотдачи корпуса котла в окружающее пространство, значительно увеличивается КПД самого котла, в плане эффективности нагрева рабочей жидкости;
— во вторых, повышается безопасность эксплуатации самого котла, при установке его в помещении с подверженными возгоранию материалами конструкций строения дома.

Отопление современного дома котлом

И своими руками и с помощью подрядчика сегодня каждый домовладелец имеет возможность купить и организовать систему отопления загородного дома на базе дровяного котла. При этом котел, или камин, с водяным контуром, расположенный в одном из помещений дома, или даже в отдельно расположенном строении бойлерной, будет эффективно отапливать изолированные друг от друга стенами и перекрытиями помещения дома. Котел, сконструированный именно для нагрева воды, способен на протяжении многих отопительных сезонов надежно справляться с задачами отопления.

При этом система может быть организована как с принудительным перекачиванием теплоносителя, так и с его естественной, не зависящей от внешнего источника питания, циркуляцией.

Системы, не зависящие от внешнего источника питания, на первый взгляд, кажутся более привлекательными, в первую очередь, за счет полной автономности использования. Но при таком варианте компоновки системы, очень трудно добиться равномерного нагрева всех помещений. Почти всегда, в таких системах, в одних помещениях будет излишне жарко, а в других тепла будет не хватать.

Для системы с принудительной циркуляцией теплоносителя, конечно, нужен внешний источник энергии, расходуемой для работы насоса, перекачивающего теплоноситель, но потребность в энергии такого насоса очень незначительна, и, в случае нарушения внешнего электропитания, может быть легко компенсирована использованием резервных источников питания. Аварийные генераторы и резервные источники питания в любом случае необходимы в каждом доме на случай его отключения от общей электросети и аварийно запитать от них еще и циркуляционный насос не составит большого труда. Зато, равномерная циркуляция теплоносителя позволит поддерживать удобную температуру во всех помещениях дома, что, конечно, значительно сказывается на удобстве и комфортности проживания в нем.

Одним из вариантов водяных котлов для отопления дома, являются котлы т.н. длительного горения.

Это могут быть пеллетные котлы, использующие в качестве топлива не обычные дрова, а специально приготовленные дровяные пеллеты, являющиеся продукцией сублимации отходов производств, использующих в своем цикле древесину.

Кроме этого, котлы длительного горения создаются и для обычных дров. В этом случае сложная система внутренних дымоходов затрудняет и подавляет стремительный процесс горения, увеличивая интервалы между загрузками очередной партии дров в топку и позволяя увеличить КПД котла за счет более рационального использования энергии выделяющейся при сгорании дров.

Перед тем как купить котел для Вашего дома, требуется определенная подготовка помещения. Тяжелый вес котла позволяет осуществить установку только на специально подготовленное основание. В качестве такого основания может служить специальная бетонная площадка. Под сам котел и перед ним целесообразно укладывать лист толстого металла, чтобы исключить возможность вываливания тлеющего, или горящего топлива на способные воспламенится предметы, расположенные снизу от котла. Расположенные вблизи котла, стены и потолок бойлерной комнаты необходимо надежно изолировать от теплового воздействия со стороны котла. В помещении должна быть предусмотрена надежная система вытяжки и пожарная сигнальная система, на случай задымления помещения.

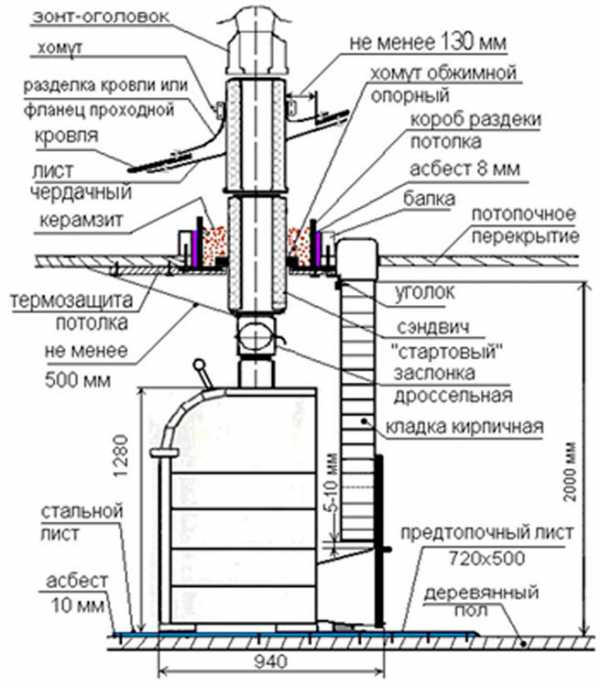

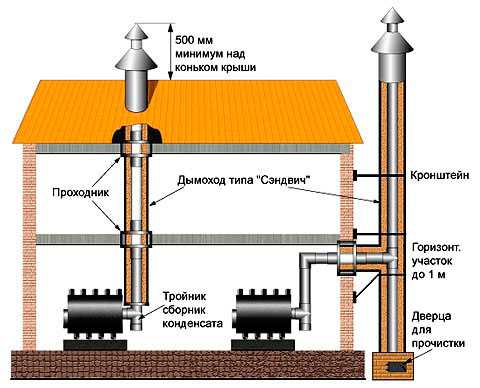

Система дымохода для вашего будущего котла должна быть правильно сконструирована и исполнена. Очень важна правильная изоляция дымоходных труб от деревянных конструкций помещения. Температура продуктов сгорания, которые попадают в дымоход при интенсивном горении, достигает многих сотен градусов, и ненадлежащая тепловая изоляция труб дымохода может привести к пожару.

Правильно организованный дымоход очень важен и для эффективности работы самого котла. Если окончание трубы дымохода будет расположено слишком низко, в топке котла может формироваться недостаточная тяга, и процесс горения будет отличаться от того, который конструктивно закладывался производителем котла. Окончание трубы дымохода должно располагаться выше 50 сантиметров надо уровнем конька крыши. В этом случае при любых погодных условиях будет обеспечена правильная тяга в дымоходе.

В нижней части дымохода обязательно нужно предусмотреть и сделать сборник для конденсата, который образуется внутри труб дымохода при их остывании. Если этого не сделать избыточная влага будет попадать внутрь котла и вызывать его коррозию, что, конечно, снизит срок его службы.

В общем, ничего сложного, или особенного в системе отопления дома на базе водяного котла нет. Её можно легко спроектировать и собрать своими руками. В этом случае котел возможно без существенных затрат (так цена установки небольшая), врезать в уже существующую отопительную систему, используя его как запасной, или, даже, как главный источник получения тепла в доме.

По статистике Центрального НИИ организации и информатизации здравоохранения, в России одной из самых распространенных причин смертности населения является пищевое отравление, в т.ч. от копчённых продуктов. Чтобы обезопасить себя, можно либо отказаться от употребления данного вида пищи, либо начать изготавливать её самостоятельно.
В следующих статьях мы расскажем как самостоятельно изготовить коптильню для холодного копчения в домашних условиях, а также дымогенератор для холодного копчения.

Контроль и безопасность

Конечно, каждая отопительная система нуждается в средствах контроля и автоматики. Особенно это важно, если вы делаете эту систему своими руками и она располагается внутри дома, где любая неисправность может служить причиной пожара, способного привести к потерям имущества и даже человеческим жертвам.
Сложные многоуровневые системы контроля процесса горения, способные обеспечить максимальную безопасность котла, или камина существуют, но оборудование, на котором они применяются, как правило, стоит дорого и не все его себе могут позволить купить. Но и у простых и недорогих дровяных котлов существуют системы защиты и контроля.

Самая простейшая система, о которой уже говорилось выше, состоит из несложного термостата, измеряющего температуру теплоносителя в рабочем контуре котла и регулирующего за счет механической передачи, заслонку, отвечающую за процесс доступа свежего воздуха в топку. Когда температура рабочей жидкости достигает заданного параметра, тяга свежего воздуха сокращается, и процесс горения замедляется. При падении температуры ниже заданного предела, заслонка приоткрывается, и горение дров в топке становится интенсивнее. Такая система делает эксплуатацию котла не только безопаснее, за счет регулировки температуры теплоносителя и ликвидации возможности его закипания в контуре нагрева, но и позволяет эффективнее использовать топливо, сокращая его ненужный расход на избыточный нагрев рабочей жидкости.

В некоторых котлах, с более сложной системой контроля, процесс горения регулируется с помощью приточного вентилятора, нагнетающего воздух в топку и плавно регулирующего процесс горения в соответствии с заданными параметрами. Такая система автоматики не только делает процесс горения более плавным и безопасным, а отопление дома более равномерным, но и позволяет реже осуществлять очередную загрузку дров в топку котла.

Особенности эксплуатации подобных котлов

  • невысокая цена (может себе позволить каждый домовладелец)
  • длительный срок эксплуатации
  • надежность (при правильной эксплуатации там просто нечему ломаться)
  • доступность и низкая стоимость топлива
  • настройка и обслуживание своими руками (не требует высокой квалификации)
  • относительно невысокое КПД (по сравнению с котлами на газу, или дизельном топливе)
  • требуется периодическая загрузка дров (один раз в 3-8 часов)

Как видим, такие котлы имеют как свои плюсы, так и свои минусы. Однако, то что они повсеместно распространены в нашей стране, говорит о том, что использование такого оборудования для нагрева дома в зимний период весьма эффективно.

gidpopechkam.ru

Как сделать дровяной котел отопления своими руками

Дрова являются наиболее доступным, экологически чистым и недорогим видом топлива, которое использовалось человеком еще с начала времен. Основными преимуществами дровяных отопительных установок являются, энергонезависимость, высокая эффективность при сравнительной простоте в эксплуатации. Несмотря на многообразие газовых и электрических отопительных систем, дровяные котлы отопления и сейчас не утратили актуальности и популярны среди большинства россиян. У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции, которое позволяет без особого труда сделать котел для отопления дома своими руками. Об этом и пойдет речь в данной публикации.

Конструкция и принцип работы

Прежде, чем перейти непосредственно к инструкции по созданию самодельного твердотопливного котла, необходимо разобраться, как работает дровяная котельная установка.

В простейшем дровяном котлоагрегате с теплообменником, при сгорании дров выделяется тепловая энергия, которая нагревает стенки теплообменника (водяной рубашки) и непосредственно сам теплоноситель. Продукты горения, проходя через сажесборник, выводятся через дымоход. Тяга регулируется положением дверцы зольника и заслонкой дымохода. Теплообменник соединен с системой отопления, в которую входят магистральные трубы, радиаторы и расширительный бак. Циркуляция теплоносителя может осуществляться , как естественным образом, так и принудительно, посредством включения в систему отопления (СО) циркуляционного насоса.

Простота такого котла «компенсируется» низкой эффективностью данной конструкции: большая часть тепловой энергии, в буквальном смысле «вылетает в трубу» вместе с продуктами горения. Но основным недостатком является низкий уровень автоматизации: все операции по загрузке топлива в топку и поддержанию процесса горения необходимо производить вручную. Поэтому наиболее популярными считаются дровяные котельные установки пиролизного горения. Сделать такой отопительный котел своими руками не составит труда для любого домашнего мастера.

к оглавлению ↑

Самодельный пиролизный котлоагрегат

Топливо загружается в топливную камеру сразу в полном объеме. В условиях недостатка кислорода в камере газификации происходит тление топлива с выделением пиролизного газа. Тление происходит с выделением тепла, которое расходуется на нагрев теплоносителя в теплообменнике. Пиролизный газ вместе с продуктами горения поступает в камеру дожига, которая в данной конструкции, служит и зольником. Благодаря тому, что доступ кислорода в камеру дожига не ограничен, то сгорание горючего газа происходит с выделением большой температуры, в результате чего эффективность прибора значительно увеличивается. Всю работу пиролизного котла можно условно разделить на четыре этапа:

  1. На первом этапе происходит сушка дров и выделение из топлива пиролизного газа.
  2. Второй этап работы данной установки – это сгорание смеси вторичного воздуха с горючим газом в камере дожига.
  3. Третий этап – проход раскаленных газов через теплообменник.
  4. Отвод отдавших «львиную долю» тепловой энергии продуктов горения.

Самодельный твердотопливный котел должен быть оснащен органами управления и автоматикой, которые позволяют максимально упростить и обезопасить его обслуживание. Управлять работой установки можно посредством изменения положения дверцы поддувала (зольника) и заслонки дымоотвода. Автоматика самодельного дровяного котла обычно представлена манометром, воздухоотводчиком и подрывным клапаном (группой безопасности). Достаточно часто, отечественные «Кулибины» оснащают свои отопительные установки: датчиком температуры, благодаря которому происходит включение и выключение вентилятора первичного воздуха, а также датчиками давления в водяном контуре.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

к оглавлению ↑

Подготовка материалов и инструмента

Прежде, чем ответить на вопрос, как сделать твердотопливный котел самому, следует определиться с конструкцией устройства. Наиболее простой вариант – это котлоагрегат классического горения. Другими словами, «Буржуйка» с водяным теплообменником. Более эффективным котлоагрегатом считается установка классического горения, разделенная на две камеры: в нижней будет происходить процесс горения дров; в верхней – нагрев воды для нужд владельца.

После выбора оптимальной конструкции дровяной отопительной установки, следует определиться с размерами устройства. В идеале, следующий этап создания котла отопления своими руками – чертежи, которые можно заказать в специализированной организации.

Важно! Мы заведомо не публикуем чертежи дровяной отопительной установки. Вся информация дана исключительно в ознакомительных целях.

к оглавлению ↑

Выбор материала

Если вы владеете искусством сварочных работ и возможностью плазменной разки, то для создания дровяного котла нужно использовать листовой металл, толщиной 3-5 мм. Из металла вырезаются заготовки котла, которые свариваются согласно схеме.

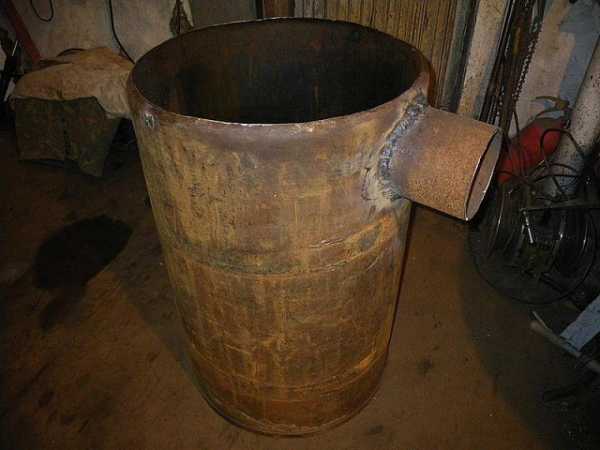

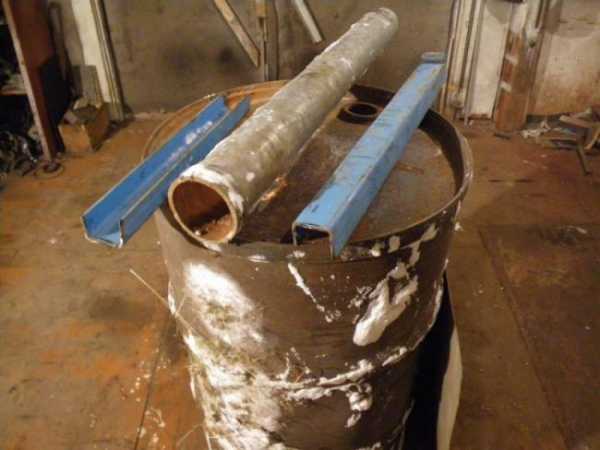

Наиболее простой вариант корпуса – это отрезок толстостенной стальной трубы, толщиной 4-6 мм; длиной 800 – 1000 мм; диаметром 300 мм. Колосники и опоры можно сделать из арматуры, проката или швеллера. Также вам понадобится металл для создания днища котла (толщина 50 мм), крышки (толщина 3-5 мм), воздухораспределителя (толщина 10 мм), петли и задвижки. Кроме этого, необходимо запастись металлической трубой, диаметром 60 мм. Высота трубы должна быть на 50 мм больше высоты корпуса. Для дымохода потребуется стальная труба, диаметром 100 мм.

Для сборки простейшего дровяного котла потребуется инструмент, а именно:

  • Сварочный аппарат.
  • Мощная углошлифовальная машинка («Болгарка»).
  • Дрель и сверла по металлу.

Процесс сборки можно разделить на несколько этапов:

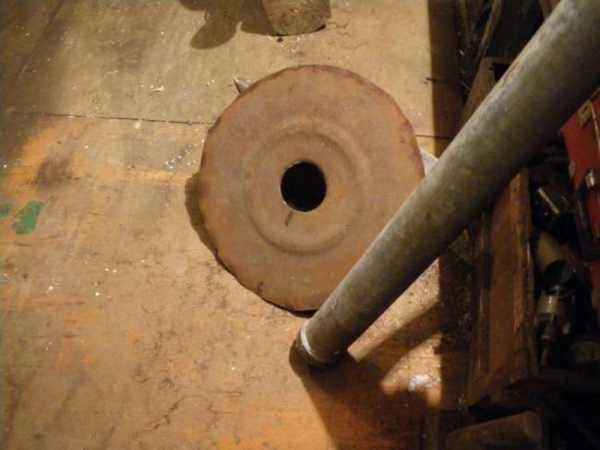

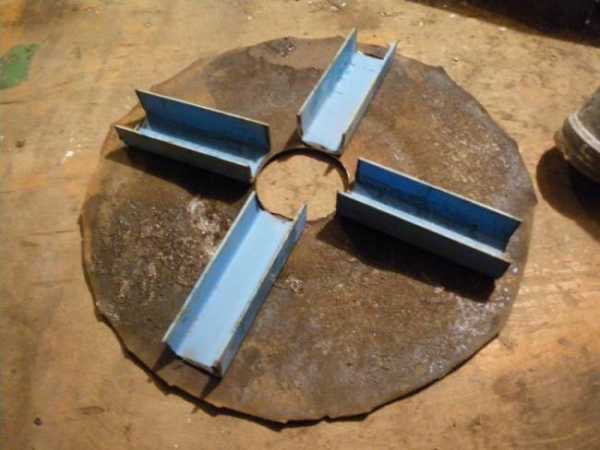

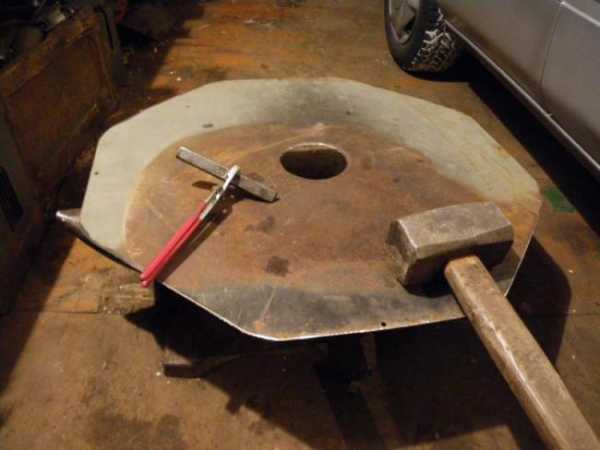

  1. Из металла 50 мм следует вырезать круг, соответствующий диаметру корпуса. После сварки он будет днищем дровяного котла.

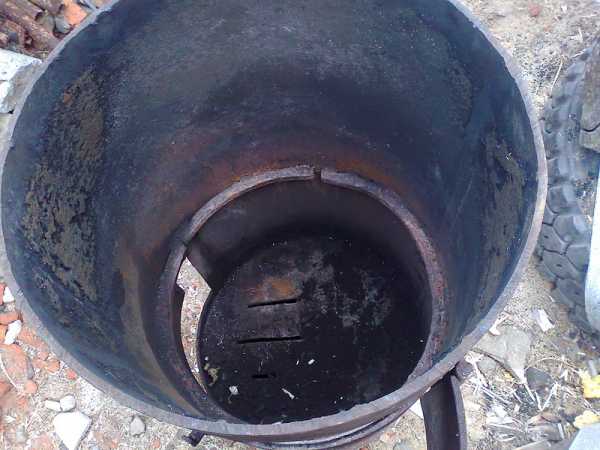

  2. Из металла следует вырезать круг, который имеет на 20 мм меньший диаметр, чем корпус. После чего, в середине круга необходимо просверлить отверстие, диаметром 20 мм. К отверстию следует приварить отрезок воздухораспределительной трубы (d 60мм). С противоположной стороны круга наваривают пластины в форме крыльчатки.

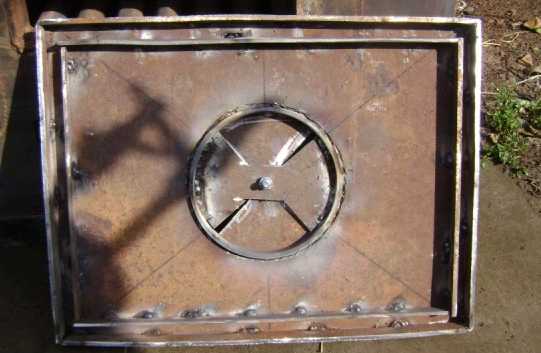

  3. Из листового металла, толщиной 3-5 мм вырезается круг, который будет выполнять функцию верхней крышки котла. В середине круга следует сделать отверстие в котором будет свободно перемещаться воздухораспределительная труба (d 60 мм).
  4. К верхней части корпуса приваривается дымоход.

Важно! Для правильного дымоотведения необходимо, чтобы отрезок дымоходной трубы, длиной 50 см находился от котла строго горизонтально.

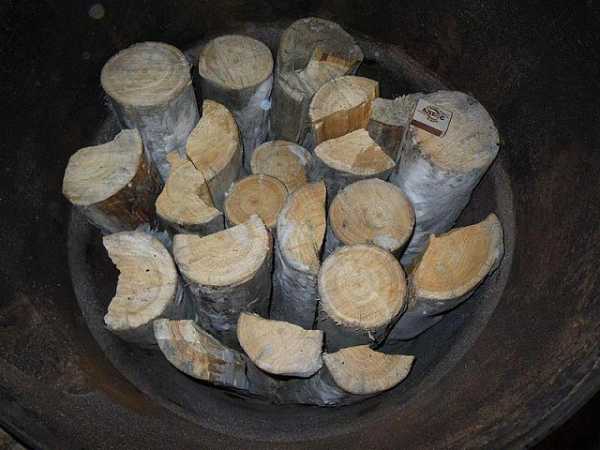

Топливо в такой котел загружается через верхнюю крышку. Загружать пространство топливной камеры необходимо максимально плотно, чтобы не оставалось промежутков. Розжиг производится через верх. Как только топливо разгорится, следует установить воздухораспределитель и верхнюю крышку на штатные места. По мере прогорания диск воздухораспределителя будет опускаться, нагнетая давление в нижней камере. За счет этого, в топливной камере будет снижено количество кислорода, процесс горения перейдет в медленное тление. Вся конструкция данного дровяного котла выглядит следующим образом

Совет: данная схема самодельной котельной установки требует наличия дымохода. Если нет возможности обустройства дымоотводящего канала, а потребность в отопительном устройстве существует, то можно создать простейший индукционный котел отопления своими руками, если под рукой есть сварочный инвертор.

Из медной проволоки сечением 2 мм следует сделать обмотку 50 -100 витков, сердечником которой будет стальная труба. Под воздействием магнитной индукции будет происходить нагрев участка трубы (сердечника) по которому будет перемещаться теплоноситель.

ventilationpro.ru

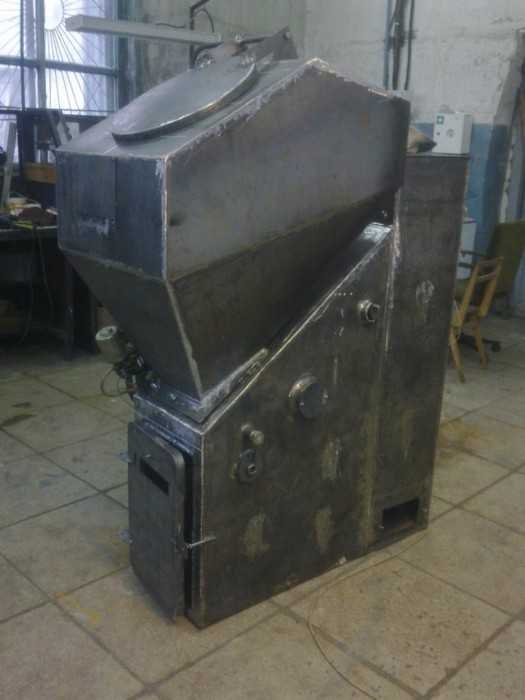

Котел на дровах своими руками

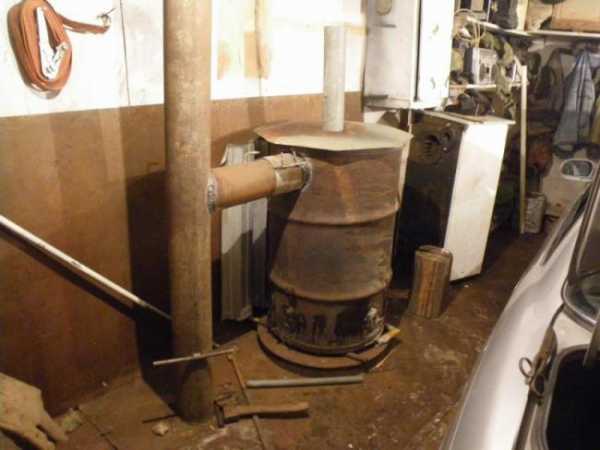

Самодельный дровяной котел прекрасно подойдет для обогрева гаража, теплицы, бани и, конечно же, жилых помещений. Для большего удобства конструкцию котла следует оснастить баком для нагрева воды. В самостоятельной сборке рассматриваемого агрегата нет ничего сверхсложного. Однако у исполнителя должны быть хотя бы минимальные навыки выполнения сварочных работ.

Котел на дровах своими руками

Определитесь с подходящим типом котла, создайте либо найдите в открытом источнике чертеж подходящего агрегата, купите необходимые принадлежности и приступайте к работе.

Содержание пошаговой инструкции:

Планирование конструкции

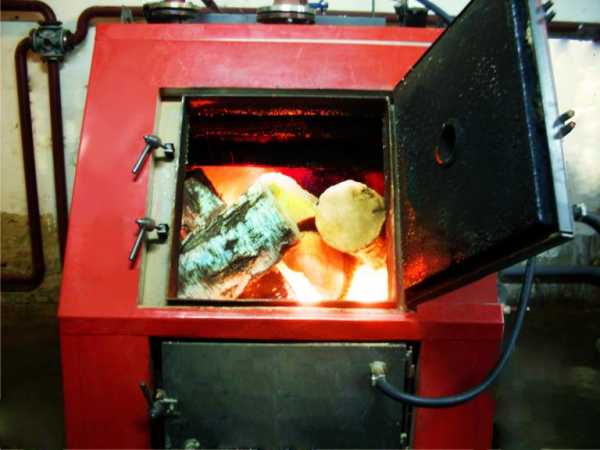

Котлы дровяные

Начните с планирования котла. Лучший вариант – двухкамерный агрегат, способный одновременно обогревать обслуживаемое помещение и подогревать воду для нужд владельца. В одну камеру такого котла помещаются дрова, а в другой нагревается вода. Камера с водой обычно размещается сверху. Нагрев жидкости в большинстве случаев обеспечивается теплом дымохода, проходящего через бак.

Более совершенным и экономически выгодным вариантом дровяного котла является агрегат, работающий с использованием принципов пиролизного сжигания топлива. В таком котле создается искусственный дефицит воздуха. В результате топливо не горит, а медленно тлеет с выделением пиролизных газов. Последние обеспечивают дополнительный обогрев и способствуют существенному увеличению КПД отопительного агрегата.

В представленном руководстве будут предложены инструкции по сборке и обыкновенного, и пиролизного котла. Вам останется лишь выбрать подходящий вариант и произвести сборку агрегата.

Перед началом выполнения сборки выполните ряд несложных расчетов в отношении оптимальных габаритов и мощности котла, размеров теплообменника, объема бака для нагрева воды и прочих значимых параметров.

Котлы на дровах

В целом сборка большинства существующих разновидностей дровяных отопительных агрегатов выполняется в одной и той же последовательности. Для повышения эффективности котла можете менять его основные характеристики на свое усмотрение. К примеру, увеличение объема рубашки теплообменника позволит несколько повысить показатели теплоэффективности оборудования.

Пиролизные котлы

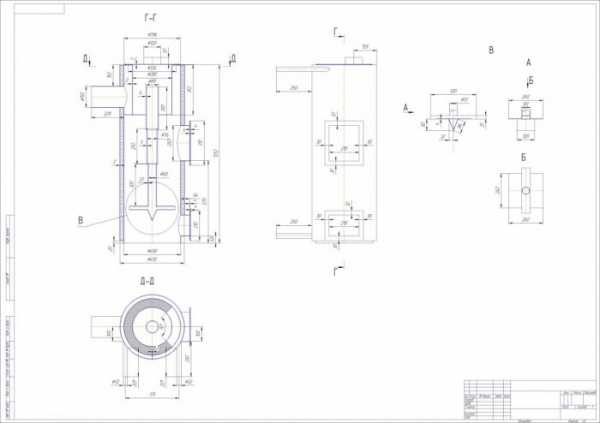

Выберите оптимальный вариант конструкции, составьте (закажите, найдите) чертежи и приступайте к работе. Начните с подготовки всех необходимых приспособлений.

Набор для работы

  1. Листовой металл. Для сборки корпуса и внутренних элементов котла используйте металл толщиной от 4-5 мм. Вместо листового металла можно использовать бочку на 200 л или даже корпус старой печки подходящих размеров. Наиболее удобно работать с бочкой.

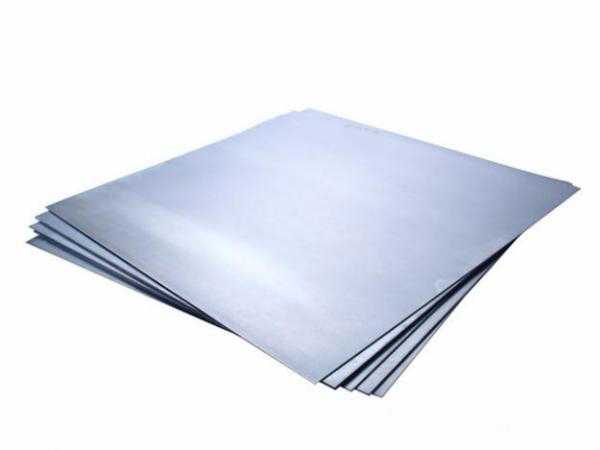

    Листовой металл

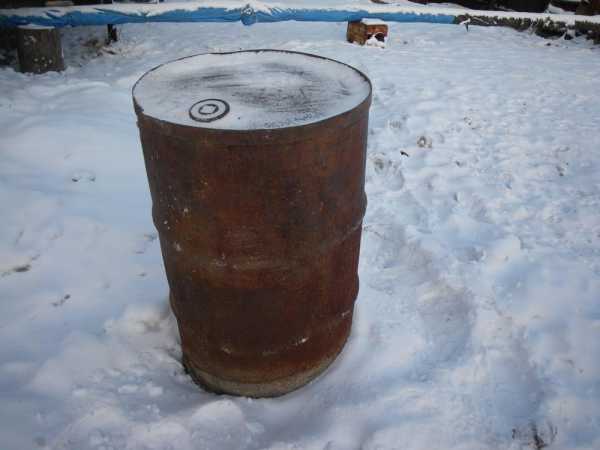

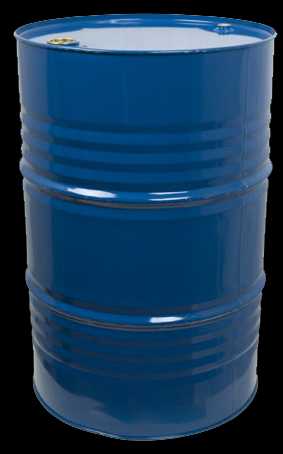

    Бочка стальная 200 литров

  2. Стальные трубы.

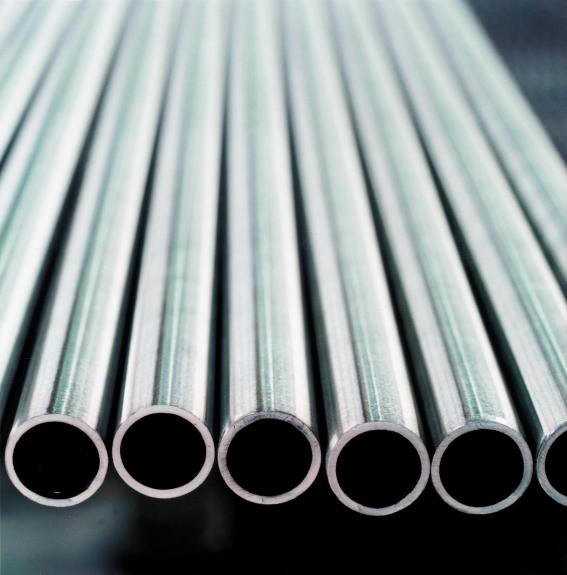

    Стальные трубы

  3. Профильные трубы.

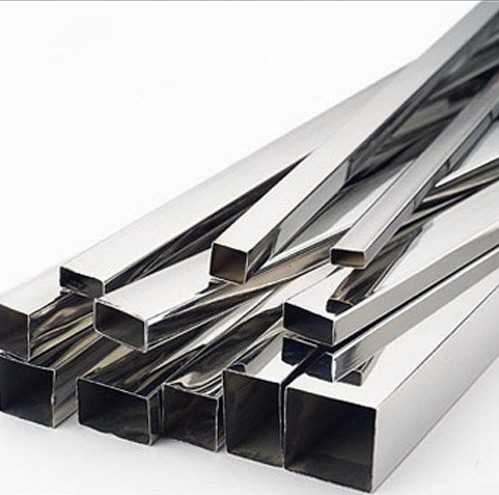

    Профильные трубы

  4. Радиаторы отопления.
  5. Крепежные элементы.
  6. Дверцы. Лучше, если дверки будут оснащены задвижками.
  7. Заслонки.

    Воздушная заслонка

  8. Металлический прут диаметром 2 см.
  9. Вентилятор мощностью от 300 Вт.

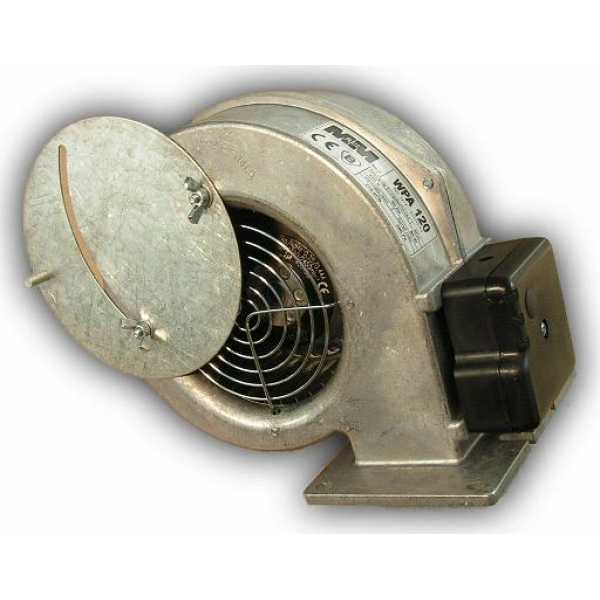

    Вентилятор мощностью от 300 Вт

Для сборки котла следует использовать исключительно качественные исходные материалы без следов коррозии и прочих повреждений. Рекомендованная толщина металла обусловлена требованиями по устойчивости материала к высоким температурам.

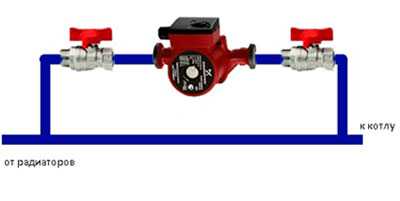

Насос будет обеспечивать более быстрое и стабильное поступление нагретой воды к отопительным батареям, что поспособствует повышению эффективности системы. В дополнение к насосу купите простой блок автоматического управления.

Руководство по сборке котла

Как отмечалось, в руководстве представлены инструкции по сборке обыкновенного дровяного котла и пиролизного отопительного агрегата. По сложности изготовления отличий между двумя упомянутыми конструкциями практически нет. Зато пиролизный котел является гораздо более эффективным по сравнению со своим стандартным аналогом. В остальном же ориентируйтесь на собственные запросы и нужды.

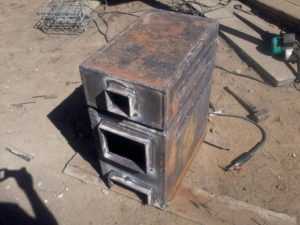

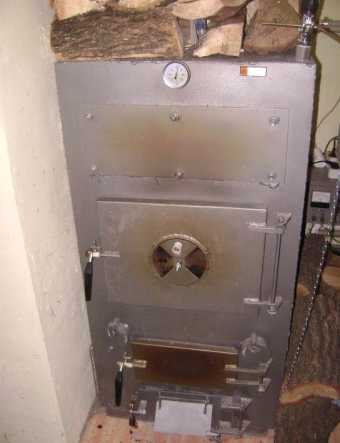

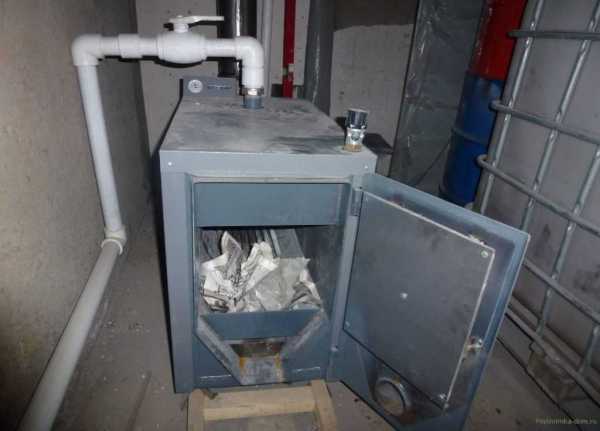

Обычный дровяной котел

Обычный дровяной котел

Первый шаг

Подготовьте материал для изготовления котла. Самый удобный вариант – двухсотлитровая бочка с толстыми стенками. Вместо бочки можно использовать листовую сталь. Также для изготовления корпуса прекрасно подойдет отрезок толстостенной металлической трубы диаметром порядка 800 мм и длиной около 1 м.

Настоятельно не рекомендуется делать корпус котла из нержавейки. По сравнению с обычной стали у нержавеющего материала гораздо более низкая теплопроводность. В результате на обогрев помещения будет расходоваться больше топлива.

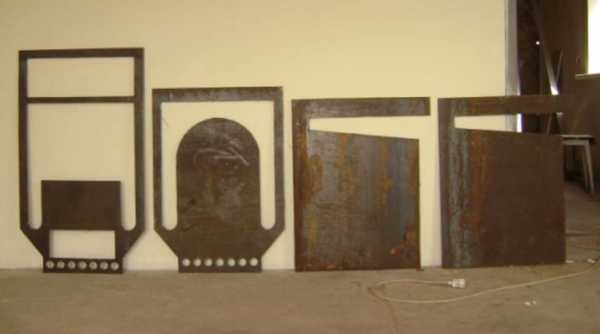

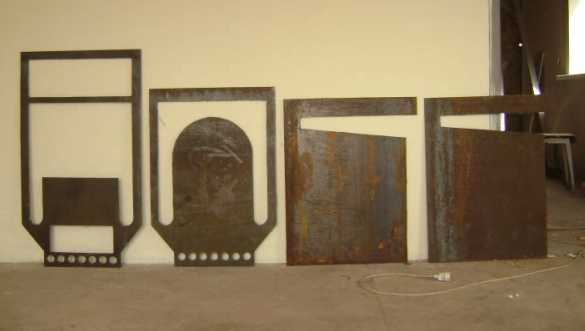

Заготовки для стенок котла

Второй шаг

Подготовьте заготовку для изготовления дна котла. Дно будет стальным. Рекомендованная толщина – от 5 см.

Третий шаг

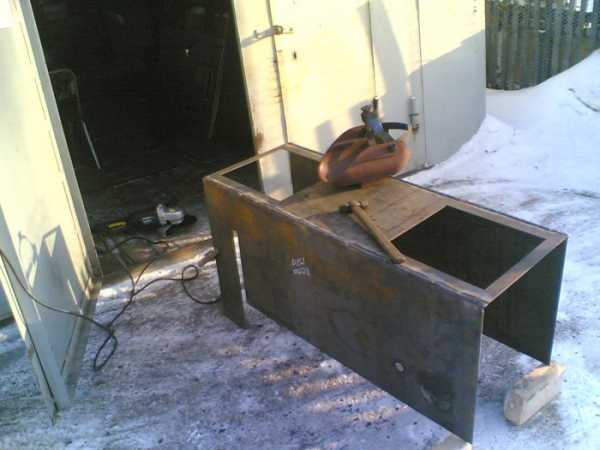

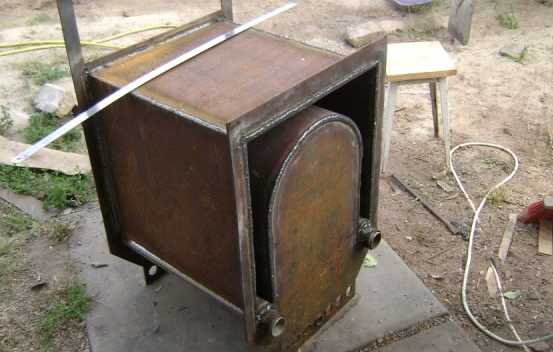

Корпус котла

Корпус котла

Корпус котла

Корпус

Подготовьте опоры для котла. Их можно изготовить из арматурных стержней диаметром 1,4 см. Оптимальная длина каждой опоры – 30 мм.

Четвертый шаг

Подготовьте материал для изготовления колосника. Его можно изготовить из толстого (не меньше 5 см) металлического круга. В круге проделайте продольные прорези. Сквозь эти отверстия к загруженному в котел топливу будет подаваться воздух. Также через эти прорези будет уходить зола.

Пятый шаг

Подготовьте еще одну круглую заготовку из металла.

Подготовьте металлический лист для сборки короба с внутренней перегородкой. Дополнительно подготовьте лист металла для изготовления водяного бака. Также можно приобрести готовый бак для воды. В этом моменте поступайте так, как вам удобнее.

Когда все заготовки будут готовы, приступайте непосредственно к сборке котла.

Шестой шаг

Приварите внутри корпуса несколько одинаковых отрезков арматурных стержней. Эти элементы будут являться опорами. Арматуру фиксируйте в горизонтальном положении на трех параллельных уровнях.

На нижнем уровне вы расположите дно дровяного котла. Второй уровень следует размещать над дверкой поддувала. Третий же уровень располагайте примерно на 20-22 см ниже от верхнего края корпуса отопительного агрегата.

Седьмой шаг

Изготовьте короб. Его вы разместите внутри корпуса. Разделите корпус на два горизонтальных отсека. В верхний отсек вы будете загружать древесину для топки. В нижнем же отсеке будет собираться зола.

Короб вставляйте через предварительно созданное отверстие в боковой стенке корпуса и фиксируйте при помощи сварки. Такой короб удобен тем, что вы сможете отапливать агрегат из другого помещения. Данное решение особенно актуально для бань и прочих подобных помещений.

Восьмой шаг

Изготовьте поддувало. Есть два варианта: можете вырезать отверстие и установить на него дверцу. Также поддувало можно сделать в виде выдвижного ящичка, это позволит исключить необходимость установки дверцы.

С ящиком будет гораздо удобнее чистить котел от золы.

Дровяной котел

Дровяной котел

Девятый шаг

Приварите ближе к нижней части корпуса агрегата дно, а над ним – колосник. Колосник крепите так, чтобы уровень его установки совпадал с местом размещения внутренней перегородки в коробе.

Дровяной котел

Дровяной котел

Дровяной котел

Десятый шаг

Прорежьте в крышке котла отверстие под установку дымоотводящей трубы. Затем приварите крышку и установите дымоотвод.

Одиннадцатый шаг

Закрепите над котлом бак для подогрева воды. Емкость крепите к поверхности стены, примерно на 25-35 см выше непосредственно котла. Бак размещайте так, чтобы через него проходила дымоотводящая труба. Ее тепло и будет обеспечивать нагрев жидкости.

Дровяной котел

Видео — Как сделать котел длительного горения своими руками

Дровяной котел длительного горения

Эта инструкция позволит вам самостоятельно собрать дровяной котел длительного горения. Главная цель – собрать установку так, чтобы топливо в ней тлело, а не быстро сгорало.

Первый шаг

Емкость для котла

Подготовьте корпус. Удобнее всего использовать металлическую бочку. Срежьте у бочки верх. В дальнейшем сверху вы поместите крышку с трубой диаметром 100 мм. Через трубу в котел будет поступать воздух. На трубу установите заслонку.

Второй шаг

Прикрепите к корпусу котла наклонную дымоотводящую трубу. Оптимальный диаметр – 150 мм, длина – от 400 см, место крепления – сбоку корпуса, ближе к верхней части агрегата.

Патрубок для дымовой трубы

Котел с двойными стенками, между которыми будет циркулировать теплоноситель

Третий шаг

Снизу корпуса вырежьте отверстие для очистки котла от продуктов сгорания дров.

Снизу вырезано отверстие для чистки золы

Четвертый шаг

Подготовьте специальный груз. Он будет обеспечивать более эффективное и продолжительное сгорание топлива. Этот груз выполняется в виде диска из металла и оснащается лопастями. В грузе вырежьте отверстие диаметром 20 мм для поступления воздуха.

Делаем груз

Делаем груз

Делаем груз

Делаем груз

На этом котел готов. Пользоваться им предельно просто: вы загружаете дрова, сверху укладываете металлический груз (диск), устанавливаете крышку с поддувальной трубой и разжигаете топливо.

Для большей устойчивости оснастите котел металлическими ножками из обрезков арматуры.

Делаем крышку, которую наденем на трубу

Котел

Загрузка

Установка и подключение котла

Приступайте к установке дровяного котла и его подключению. Работа выполняется в два этапа:

  • вы врезаете трубы отопительной системы (подачи и обратки) прямиком в корпус котла, используя для этого специальные патрубки;
  • вы врезаете дымоотводящую трубу в водяной бак.

Для повышения безопасности эксплуатации котла возведите вокруг него кирпичный экран. Стена защитит от случайных прикосновений к раскаленному металлу и дополнительно увеличит эффективность обогрева – кирпич является хорошим аккумулятором тепла.

Будет достаточно стены высотой около 1 м. Кирпич можете укладывать на ребро. Размеры ограждения подбирайте в соответствии с габаритами котла. Между отопительным агрегатом и защитным экраном оставьте 20-30-сантиметровый зазор.

Проверьте котел. Убедитесь в качестве сборки и отсутствии неполадок в работе оборудования. Топливо начинает разгораться достаточно быстро. Обычно первые результаты становятся заметны уже через 20-40 минут. Для регулирования тяги и интенсивности сгорания загрузки используйте дверцу (заслонку) поддувала.

Теперь вы сможете решить вопросы обогрева дома собственными силами. Следуйте инструкции и все обязательно получится.

Удачной работы!

Видео – Котел на дровах своими руками

svoimi-rykami.ru

Дровяное отопление частного дома своими руками: детальный обзор

Отопление дома дровами, несмотря на наличие многих других видов обогрева, не теряет своей актуальности и в наши дни. Чаще всего к нему прибегают в случае отсутствия газопровода. Этот вид обогрева обычно используется в сельской местности. Довольно часто отопление дровами применяется для обогрева частных и загородных домов, дач и гаражей.

Достоинства и недостатки

Достоинств обогрева дровами достаточно много. Основным является их небольшая стоимость. Она ниже чем цена газа или электричества. Тем более что для такого вида отопления можно использовать даже отходы деревообработки. Тем более отнюдь не все населенные пункты нашей страны газифицированы. Особенно это касается деревень в сельской местности. Отопление поленьями отлично подходит и для дач.

Немаловажным фактором при выборе отопления дровами является экологичность этого топлива и тот комфорт, который он позволяет ощутить. Это не только тепло, но и визуальное наслаждение от вида горения дров в камине или в печи, оснащенной панорамным прозрачным экраном, который обычно встраивается в дверцу загрузки топлива.

Есть у отопления дровами и недостатки. В первую очередь это отсутствие автоматизации. Ведь топливо придется загружать в печь, котел или камин собственноручно, а это отнимает немало времени и сил. В этом обогрев поленьями, значительно уступает газовым и электрическим системам отопления. Ведь они могут эксплуатироваться практически без участия человека.

Заблаговременно потребуется позаботиться и о наличии запаса дров. Их можно купить или заготовить самостоятельно. Кроме того, если площадь дома большая, придется дополнительно использовать радиаторы, так как добиться хорошего обогрева с помощью одного лишь камина или печи, вряд ли получится. Особенно в зимний период. Лучше всего использовать котел с водяным контуром.

Несмотря на то, что по своей цене дрова доступны каждому, нужно будет потратиться на установки печи, котла или камина. А это «удовольствие» нельзя назвать дешевым. Также придется смонтировать и все дополнительное оборудование, которое потребуется чтобы качественно обогреть свой дом.

Правильное изготовление дровяного отопления

Современные системы отопления деревянным топливом, имеют значительные отличия от схем, применяемых ранее.

Внимание: На смену печей из кирпича, которые выполняли роль теплообменника, передавая выделяемое тепло в помещение, пришли современные камины, котлы и печи.


Выбор устройства для обогрева зависит от наличия свободного места для монтажа и площади здания. При выборе системы дровяного отопления необходимо обращать внимание на следующие факторы:
  1. Тепловую мощность устройства. Она зависит от площади дома, степени его теплоизоляции и климатической зоны, в которой он находится.
  2. Необходимость выделения помещения для котла или печи. Устройство для обогрева деревянным топливом должно устанавливаться в специально отведенном для этой цели помещении, которое должно соответствовать определенным требованиям. В частности, иметь устойчивую вентиляцию.
  3. Наличия места для хранения топлива. Дерево запрещается хранить в помещении, в котором находится печь или котел. Они должны складироваться отдельно.

Чтобы определиться с устройством, которое лучше всего подойдет для отопления дровами следует принимать во внимание параметры здания и свои финансовые возможности. Как показывает практика, наиболее популярным и эффективным вариантом, является использование в частном доме двухконтурного котла с водяным контуром. Он позволит не только качественно согревать здание, но и всегда иметь под рукой горячую воду. Но чтобы сделать окончательный выбор в пользу того или иного устройства для отопления на дровах, следует рассмотреть каждое из них подробнее.

Обязательно прочтите: виды систем отопления в деревянном доме.

Варианты отопления дровами

Чтобы в доме было тепло, следует правильно выбрать дровяное отопление загородного или частного дома, которое будет использоваться. Как уже упоминалось, для этой цели может применяться печь, камин или котел.

Внимание: При выборе следует отталкиваться от количества комнат и площади здания.

Обычно если дом небольшой, устанавливается печь или камин. В противном случае лучше монтировать котел с водяным контуром. Рассмотрим каждый вариант внимательнее:

  1. Печное отопление отличается высоким КПД и небольшой площадью обогрева. Но в то же время его проще всего устанавливать. Обогрев печью подходит для зданий площадью не более 60 м².
  2. Водяное отопление включает в себя котел (камин, печь) с подключенным к нему трубопроводом. Тепловая энергия передается посредством радиаторов. Этот вариант обогрева хорош для зданий площадью более 80 м².
  3. Каминное отопление во многом напоминает печное. Основное отличие в более вместительной камере сгорания. В некоторых случаях подобный котел может иметь варочную поверхность.

Система отопления при помощи  деревянных поленьев, может быть существенно улучшена. К примеру, в печь можно установить теплообменник, который позволит создать полноценное водяное теплоснабжение.

Но чаще всего для обогрева дома применяется дровяной котел. Он значительно проще и практичнее в использовании чем печь или котел. К тому же он может быть сделан самостоятельно.

Изготовление дровяного котла самостоятельно

Сделать дровяной котел своими руками вовсе не сложно. Нужно лишь подобрать нужный сорт стали. Ее толщина должна быть не менее 1,5 мм. Котел рекомендуется изготавливать с помощью сварки. Но так как это занимает немало времени, достаточно часто применяют стальные бочки с нужной толщиной стенок.



Лучше всего если емкость бочки будет 200 литров. Ее необходимо разрезать вдоль, а внутри сделать перегородку. Это потребуется для установки колесников. На торцевой части делается отверстие для монтажа дверцы, которое рекомендуется подбирать заранее. Также потребуется дымовая труба диаметром не более 10 см. Она располагается с обратной стороны и служит для удаления угарного газа.

Но если вы намереваетесь установить отопительный котел, изготовленный самостоятельно, следует знать, что он имеет некоторые недостатки. Прежде всего это низкий КПД и малый срок эксплуатации. Кроме того, случайно коснувшись его поверхности, можно получить ожог, так как он сильно нагревается.

Дровяной котел, сделанный своими руками, прекрасно подойдет для обогрева различных хозяйственных построек с небольшой площадью. Например, сарая, гаража и т.д. Если вам требуется обогреть загородный или частный дом, лучше всего установить заводскую модель, которая будет значительнее качественнее и позволит хорошо отопить здание.

Обустройство котельной

Дровяное отопление загородного дома подразумевает выделение помещения, в котором будет находиться котел и устройства для его управления. Эта комната должна соответствовать следующим параметрам:

  • наличие дымового канала высотой не менее 4 м;
  • площадь не менее 6 м²;
  • наличие комбинированного освещения;
  • высота потолков не меньше 2,5 м;
  • наличие принудительной вентиляции.

Внимание: Отделка комнаты должна производиться из огнестойких материалов. Если котел имеет электрические элементы, должна иметься линия подачи электроэнергии.

Какие дрова лучше всего использовать

Многое для хорошего отопление зависит от того, какие дрова вы используете. Следует учитывать, что удельная теплоотдача этого вида топлива значительно ниже, чем, например, газа. Для дров теплоотдача равняется – максимум 17,4 МДж/кг, а для газа – 31.8 МДж/кг. Тем более что для поддержания нужной температуры, следует регулярно подбрасывать в печь поленья.

Существует два способа, чтобы увеличить время между загрузками:

  • отопление дровами, которые выделяют больше всего тепла;
  • установка печи или теплогенаратора с большой камерой сгорания.

В последнем случае следует учитывать, что объем камеры сгорания котлов, значительно больше чем печей. Также печи отличаются более медленным разогревом, во время которого придется часто подбрасывать дрова. Но потом, можно наслаждаться теплом, так как топливо будет гореть достаточно интенсивно и это будет сопровождаться большой теплоотдачей.

Многое зависит и от дров, которые вы используете. Самой большой теплоотдачей отличаются ясень, граб и дуб. Их температура горения примерно 1000 градусов. Кроме того, они дают сильный жар. Самыми плохие дрова из тополя. Их температура горения составляет менее 500 градусов, а значит, расход дров будет больше, а теплоотдача меньше.

Внимание: Так как ясень и дуб, довольно ценные породы деревьев, которые используются для изготовления различной мебели, дверей и разных других вещей, лучше всего использовать на отопление дома березу или белую акацию. Разумеется, если эти виды деревьев растут в вашей местности.

Многое зависит и от того, насколько дрова сухие. Ведь если они будут влажными, то теплоотдача будет минимальная. Это обусловлено тем, что большая часть выделяемого тепла требуется для испарения влаги. Если вы покупаете дрова, следует внимательно проверить их сухость. А если вы заготавливаете их самостоятельно, дрова следует качественно просушить. Лишь так можно добиться качественного обогрева при разумном расходе дров.

Дровяное отопление частного дома своими руками позволяет не только неплохо сэкономить, но и эффективно обогреть здание даже в сильные морозы. Самостоятельно изготовить печь, котел или камин будет совсем несложно. Но лучше всего приобрести заводское изделие, так как оно будет качественнее и прослужит значительно дольше. Разумеется, эта система не лишена некоторых недостатков и, к примеру, уступает отоплению с помощью газа или электричества. Но все же спрос на дровяные котлы, печи и камины по-прежнему велик. Эти устройства незаменимы для качественного обогрева домов в сельской местности при отсутствии там газоснабжения.

znatoktepla.ru

Самодельный водяной котел отопления на дровах, своими руками для отопления дома

Автономное отопление набирает большую популярность не только у владельцев частных или загородных домов, но также и у жителей многоэтажных домов. Не все могут позволить купить себе дорогой газовый котел, к тому же, работы по его монтажу также влетят в немалую копеечку. Самодельные отопительные котлы на дровах – это отличная альтернатива газовому котлу. Водяной котел отопления на дровах является наиболее эффективным в небольших частных или загородных домах. Такие котлы позволят не только организовать отопительную систему, но и систему горячего водоснабжения.

Водяной котел отопления на дровах

Большинство современных котлов работает на таком топливе, как газ, но не всегда дом имеет доступ к газовой магистрали и не всегда владелец дома может позволить себе купить дорогое оборудование. Отопительный котел на дровах поможет решить проблему обогрева дома. Электрический котел тоже стоит довольно дорого, к тому же, для мощного котла нужна более мощная проводка, да и электричество на сегодняшний день не стоит дешево.

Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Рекомендуем к прочтению:

Достоинства самодельного дровяного котла:

  • Высокая экологичность.
  • Высокий показатель КПД;
  • Доступное топливо и низкая стоимость котла;
  • Безопасность котла;
  • Простые условия эксплуатации;
  • Автономность установки.

Переносной самодельный котел

Типы самодельных отопительных котлов на дровах

Самое главное различие между самодельными котлами данного типа от заводских устройств состоит в способе сгорания топлива. Классический вариант такого котла имеет только одну камеру сгорания, в которую помещается топливо.

Пиролизные котлы для водяного отопления дома – это такие устройства, которые оснащены двумя камерами и поэтому обладают более высокой теплоотдачей.

В верхней камере такого котла будет происходить сгорание газов, которые поступают из нижней камеры, которая предназначена для сгорания в ней дров. Такие водяные котлы отопления обладают более высокими показателями КПД. Обогреть дом посредством такого котла намного легче и быстрее.

Принципиальная схема пиролизного котла

Для пиролизных котлов необходимо использовать в качестве топлива дрова, у которых показатель влажности не должен превышать 20%. В противном случае дрова просто не будут гореть, и система отопления не будет функционировать.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

Рекомендуем к прочтению:

  • Стальные трубы;
  • Прут с сечением в 20 мм;
  • Профильные трубы;
  • Центробежный вентилятор;
  • Различные гайки и болты;
  • Лист из стали;
  • Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

  • Как правильно и точно выбрать место для топки самодельного котла;
  • Как наиболее верно рассчитать рабочие параметры теплообменника;
  • Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Можно найти довольно много информации, в том числе и от тех умельцев, которые уже установили в своем доме водяной котел отопления своими руками.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Изготовление твердотопливного котла

Установка котла

Если выполнены все расчеты и конструкция котла полностью завершена, можно приступать к его установке. В роли расчетного устройства возьмем способ Беляева. Внутренний объем устройства должен быть одинаковым, а вот объем рубашки теплообменника можно увеличить для того чтобы улучшить показатель эффективности котла. После того, как самодельный котел для водяного отопления будет монтирован в уготованное для него место, его необходимо будет присоединить к водяному контуру. Далее следует визуальная проверка, если заделаны все стыки и если все нормально, можно попробовать запустить котел водяного отопления на дровах.

Наиболее эффективная отдача тепловой энергии начнется тогда, когда котлы водяного отопления войдут в газогенераторный режим. Для того чтобы обогреть помещение, такому котлу потребуется от 20 до 30 минут.

Если установка завершена, котлы водяного отопления на дровах можно покрасить краской, обладающей хорошей огнеупорностью. Это придаст конструкции эстетичный и привлекательный вид.

Если водяной котел отопления был  собран правильным образом, и все расчеты отопительной системы были осуществлены с максимальной точностью, то такие водонагревательные котлы для отопления будут более эффективными, чем газовые котлы с низким уровнем КПД или электро-дровяные агрегаты. Дровяные паровые котлы отопления более экономичные, а также с их помощью можно распределить тепло в помещении наиболее удобным для вас образом.

otoplenie-doma.org

Самодельный котел длительного горения работающий на дровах

Обеспечить на зиму свое жилище теплом – очень важная задача. И если в городе ее выполнение берут на себя специальные службы, то за городом очень часто все приходится делать своими руками, в частности, делать и устанавливать агрегаты для отопления.

В данном материале мы расскажем о самодельных котлах длительного горения, которые работают на дровах.

Конечно же, котел отопления, работающий на различных видах топлива, можно приобрести в продаже. Однако, тот же газовый котел не везде сможет работать, а вот котел на дровах может отопить дом независимо от того, как далеко он расположен от газовой магистрали.

Помимо прочего, самодельные котлы длительного горения по сравнению с простыми печами отличаются более длительным периодом между загрузками дров, при этом эффективность обогрева помещения не снижается. Помимо всего, мы предлагаем вам посмотреть видео на тему сборки котлов длительного горения своими руками.

Принцип работы котла длительного горения

Длительность горения дровяного котла зависит от его конструкции и процессов, происходящих изнутри. Принцип работы котлов такой: топливо сжигается сверху вниз, а не наоборот, как в обычной печке на дровах. В топке обычного котла или печи сначала сгорает нижний слой, после чего горячие потоки поднимаются и втягивают в горение все слои, дрова при этом очень быстро сгорают и их нужно добавлять каждые несколько часов, иначе печь остынет.

В котлах же длительного горения сначала сгорает верхний слой, а потом огонь идет ниже и захватывает каждый последующий слой дров. Одна закладка топлива позволяет ему тлеть примерно в течение 30 часов, а после полного его сжигания золы и сажи остается минимум.

Режим регулировки позволяет дровам тлеть очень продолжительное время — более суток, а после их полного сжигания сажи и золы остается минимум.

Но стоит помнить, что котлы длительного горения, сделанные своими руками, в жилых помещениях лучше не ставить, поскольку они не могут гарантировать вашу безопасность при применении. Лучше всего ими оснащать такие помещения, как:

  • технические;
  • производственные;
  • теплицы;
  • строящиеся дома.
  • жилые дома до момента обустройства основной отопительной системы.

Плюсы самодельного котла длительного горения

Несмотря на то, что котлы на дровах, сделанные своими руками, можно устанавливать не везде или применять в качестве временного решения в жилых помещениях, многие отдают им предпочтения, поскольку они просты в эксплуатации и отличаются высокой отдачей при отоплении.

Преимущества таких котлов:

  • несложная регулировка процесса активного тления;
  • длительное горение без нужды добавлять дрова;
  • легко собрать конструкцию своими руками;
  • высокий КПД;
  • максимальность сжигания топлива.

Как своими руками собрать дровяной котел

В регионах страны, где нет природного газа, очень ценится твердое топливо, на основе которого работают котлы отопления. При этом практически в каждом таком регионе есть специальные предприятия, которые могут снабдить твердым топливом.

Котлы длительного горения могут работать не только на дровах, но и на таких видах твердого топлива, как:

  • опилки;
  • пеллеты;
  • торф;
  • уголь.

Материалы для изготовления котла своими руками

Чтобы собрать котел своими руками, нужен материал для корпуса. Для этого могут подойти:

  • металлические трубы с большим диаметром;
  • бочки;
  • круглые баки;
  • газовые баллоны и другие емкости.

Чаще всего емкости бывают стальными и чугунными, давайте рассмотрим, чем отличаются по характеристикам эти два материала:

  • чугун устойчив к коррозии, способен выдержать высокие температурные нагрузки, остывает медленнее, нежели сталь. При этом он хрупок, тяжелый и дорогой в плане себестоимости. Чугунные изделия отличаются своей долговечностью;
  • сталь более легка, она стоит дешевле и отличается большей прочностью. Помимо этого она быстрее прогревается и легче сваривается, поэтому стальные котлы ремонтировать проще. Но наряду с этим конденсат, который появляется вследствие сжигания топлива, со временем разрушает стенки топки. В промышленных конструкциях они защищены керамической футеровкой, но своими руками это сделать невозможно.

Стальные котлы более популярны среди пользователей. Если вы захотите собрать котел своими руками, помните, что нужно при этом обеспечить правильную подачу воздуха с возможностью регулировать процесс сжигания дров. Чтобы этого достичь, нужно сделать следующее:

  • грамотно просчитать мощность конструкции;
  • выбрать качественные материалы;
  • предварительно подготовить чертеж конструкции;
  • уметь качественно делать сварные швы;
  • четко соблюдать технологию установки конструкции.

А теперь давайте рассмотрим наиболее простые конструкции котлов длительного горения, которые можно собрать своими руками:

  • на основе железной трубы;
  • на основе бочки;
  • буржуйку;
  • «Слобожанку».

Конструкция на основе железной трубы

Параметры конструкции должны быть такими:

  • диаметр трубы – до 30 см;
  • высота -86 см;
  • наклон трубы должен составлять как минимум 0,1 % к горизонтальной плоскости;
  • диаметр дымоходной трубы – 10 см;
  • соединение – сварное.

Внизу конструкции должна располагаться дверца для добавления дров, а для поддува и очищения емкости от сажи нужно поставить колосниковые решетки.

Внутри конструкции нужно разместить трубу с меньшим диаметром, соединить с трубопроводом, который идет по помещению для естественного движения теплоносителя. Далее система наполняется водой, которую можно нагревать для бытовых нужд и применять для отопления. С наружной стороны устанавливаем заслонки, которые контролируют количество поступающей из бака воды.

Бочковая конструкция котла

Работа в данном случае выглядит так:

  • обрезаем верхний обод бочки и выравниваем;
  • на крышке, способной закрываться герметично, вырезаем отверстие диаметром в 150 мм для вывода угарного газа;
  • дымоход должен быть размещен под небольшим углом к вертикальной поверхности;
  • крышка должна быть прочной и огнеупорной. Сделайте в ней еще отверстие на 100 мм для доступа кислорода;
  • трубу ставим так, чтобы газы могли вертикально выходить наружу;
  • заслонка не должна быть размещена слишком низко, чтобы топливо не сгорало раньше, чем нужно.

Также можно замедлить процесс оседания дров при помощи груза. Вместе с подвижным распределителем воздуха такая конструкция обеспечит горение дров в течение 60 часов.

Буржуйка и ее особенности

Об этой конструкции известно практически всем. Они состоят из водяного контура, который может обеспечить теплом несколько радиаторов в помещении до 30 квадратных метров. Ее можно использовать в таких помещениях, как:
  • парники;
  • дачные участки;
  • строящиеся дома;
  • строительные площадки;
  • подсобные помещения.

Как собрать своими руками котел «Слобожанка»

Принцип работы такой конструкции достаточно простой. Есть два кожуха: один внутренний, а второй внешний, между ними есть воздушная прослойка. Снизу идет холодный воздух, который прогревается за счет горячих стен внутреннего кожуха и поднимается вверх, затем выходит через отверстие на внешнем кожухе.

Чтобы собрать такой агрегат своими руками, приготовьте следующее:

  • толстые трубы;
  • листы из металла;
  • арматуру;
  • металлические уголки;
  • газовые баллоны или отрезки трубы;
  • аппарат для сварки;
  • болгарку;
  • дрель;
  • молот;
  • зубило;
  • электроды.

Порядок работы будет таким:

  • сделайте устройство для подачи воздуха. Для этого нам нужна труба с длиной, которая соответствует высоте топки. Приварите к ней внизу болт, затем вырежьте из металлического круга лист с диаметром как в трубы или немного больше. Просверлите в нем отверстие под болт, затем соедините с воздуховодной трубой гайкой;
  • возьмите болгарку и диск по металлу, делаем прорезы вертикально шириной в сантиметр. Сквозь них будет попадать воздух в топку;
  • вырезам плоский стальной лист с диаметром чуть меньше топки. Изнутри делает отверстие для воздуховодной трубы, вставляем ее поддувалом вниз, затем нужно приварить, отступив при этом от конца порядка 20 см;
  • делаем корпусной цилиндр с герметичным дном. Если для этого берется газовый баллон, верхнюю часть срезаем, а если делаем из листа металла, то нужно приварить дно;
  • чтобы сделать дымоход, в верхней боковой части корпуса сделайте отверстие для выхода газа и приварите трубу с диаметром порядка 10 см;
  • установите воздухоподающую трубу, вырезав в центре днища топочной камеры отверстие размером с диаметром воздухоподающей трубы. Далее вставьте ее, чтобы поддувало свесилось вниз за пределы корпуса;
  • сделайте теплорассеивающий диск из металлического листа толщиной в 10 мм. Нужно вырезать круг диаметром чуть меньше корпуса и приварить к нему ручку из стальной проволоки или арматуры;
  • сделайте конвекционный кожух и прикрепите его. Цилиндр конструкции должен быть на пару сантиметров больше топки;
  • напоследок сделайте крышку из оставшегося элемента газового баллона или бочковой крышки. Можно приварить к ней ручку.

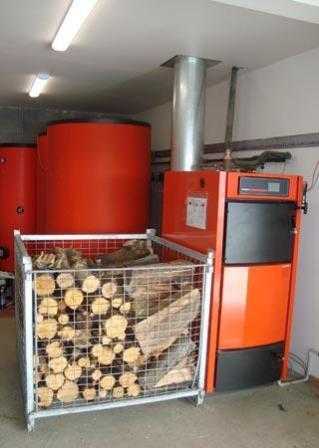

Котлы длительного горения, работающие на твердом топливе, можно применять для разных бытовых нужд. Нет лучшего и экономного варианта для использования на дачном участке или на строительстве. Загружать топливо при этом вам не придется так часто, как в традиционных печах, также вы сэкономите на покупке котла.

Оцените статью: Поделитесь с друзьями!

kotel.guru
