Как сделать теплый пол от отопления в частном доме в ванной: Как сделать тёплый пол в ванной, от отопления, от горячей воды, от электричества, видео
Как сделать тёплый пол в ванной, от отопления, от горячей воды, от электричества, видео
Пол в ванной холодный даже тогда, когда вся комната заполнена паром: теплый воздух всегда поднимается вверх, а покрытие на полу чаще всего керамическое, хорошо проводящее тепло. Как сделать тёплый пол в ванной?
Неправильный монтаж водяного пола (процесс монтажа теплого водяного пола своими руками) приведет к нерациональным теплопотерям во всей отопительной системе.
Ошибки при укладке электрического пола чреваты еще худшими последствиями: повышенная влажность в сочетании с неправильным подключением к электросети несет опасность для жизни.
Рассмотрим, как правильно сделать теплый пол в ванной комнате.
Содержание статьи
- 1 Полы электрические и водяные: какой лучше выбрать
- 2 Особенности монтажа водяного пола
- 3 Электрические полы
- 4 Заключение
Полы электрические и водяные: какой лучше выбрать
Как сделать теплый пол в ванной в частном доме? Здесь приемлемы все виды полов и все способы подключения.
Водяной пол можно встроить в отопительный контур от газового котла – это самый дешевый и экономичный вариант, особенно если контур и котел уже есть.
Внимание! Для монтажа теплого пола в системе должен быть циркуляционный насос.
Немного сложнее с электрическими: за городом перебои в электросети — частое явление. Электрический пол в эксплуатации обойдется дороже водяного, электроэнергия стоит дорого (расход электроэнергии теплых электрических полов).
На этом варианте можно остановиться, если водяное отопление в доме не предусматривается вообще (например, основной источник тепла – русская печка).
Как сделать тёплый пол в ванной от отопления в городских условиях? Невозможно. Администрация не даст разрешение на врезку в отопительный стояк, поскольку это приведет к нарушению функциональности всей системы многоквартирного дома. Без разрешения врезку выполнять нельзя, подсудное дело.
Но у горожан тоже есть возможность монтажа водяного пола для ванной, не запрещенная законом: прямое подключение к горячему стояку.
Как сделать теплый пол в ванной от горячей воды, рассмотрим ниже. Минусы у этого варианта есть: пол будет нагреваться только тогда, когда течет горячая вода. А вода в кране будет холоднее: успеет частично остыть, пройдя по контуру.
Оптимальным вариантом для города остается электрический пол. Площадь обогрева, как правило, небольшая. Необязательно держать систему включенной постоянно. При правильном расчете энергопотребление будет вполне экономичным.
Дешевый вариант – нагревательный кабель. Его минусы – электромагнитное излучение, сложность укладки, необходимость монтажа стяжки (существующие виды теплых электрических полов).
Пленочный пол обойдется дороже, но других минусов у него нет. Укладка кабельных матов в ванной проблематична: помещение маленькое, геометрия сложная. Подобрать необходимое количество матов трудно, а резать их нельзя.
Как сделать теплый пол в ванной от электричества, описано ниже. Общее требование для пленки и кабеля: в соответствии с нормами электробезопасности пол следует подключать к отдельному автомату с УЗО 25 ампер.
И в остальном тоже нужно следовать ПУЭ.
Независимо от вида пола первым делом составляется схема. На схеме отражается расположение труб/кабеля/секций пленки, местонахождение термостата, водяного коллектора. На основании готового чертежа можно подсчитать необходимую длину кабеля или трубы, нужное число секций пленки.
Участки под ванной, раковиной, унитазом, стиральной машиной (если она тоже здесь) следует исключить: их греть нецелесообразно, а для электрических полов еще и чревато перегревом.
Особенности монтажа водяного пола
Как сделать водяной теплый пол в ванной – вариант для частного дома: интеграция пола в общий отопительный контур.
- Установить коллекторный шкаф (на небольшой высоте) или выполнить нишу, в которую будет устанавливаться коллекторная гребенка. Для теплого пола требуется свой коллектор, независимый от радиаторов.
- Установить гребенку, подключить к ней подающую и обратную трубы от котла. В местах соединений установить запорные вентили.
- Снять напольное покрытие, демонтировать старую стяжку.
- Выровнять основание цементным раствором, заделать трещины и впадины.
- Застелить пол гидроизоляционной пленкой с заходом на стены.
- Приклеить на стыках пола со стенами демпферную ленту. Ее край должен быть чуть выше будущей стяжки (от чего зависит толщина стяжки для водяного теплого пола ).
- Залить черновую стяжку. От нее до будущего финишного покрытия должно оставаться около семи сантиметров.
- Просушить стяжку в течение трех дней, регулярно смачивая водой.
- Уложить теплоизолятор: фольгированный пенофол, ППС, пенополиуретан.
- Если утеплитель не фольгированный, застелить его фольгированной пленкой. Стыки полос проклеить металлизированным скотчем.
- Уложить арматурную сетку.
- Уложить трубы в соответствии со схемой. Крепить к сетке пластиковыми хомутами. Шаг между витками – 15-25 сантиметров.
- Подсоединить подающую трубу и обратку к патрубкам коллектора через запорные вентили.
- Включить воду, оттестировать систему на протечки.
- Остудить пол, залить чистовую стяжку. Общая высота вместе с трубами – до 7 см.
- Подсушить стяжку (около суток), уложить плитку (как сделать теплые водяные полы под плитку своими руками).
- Систему можно включать, когда стяжка полностью схватится (примерно через месяц).
Как правильно сделать теплый пол в ванной от горячей воды? Пирог пола – как описано выше. Особенность этого способа подключения – подсоединение подающей и обратной труб непосредственно к горячему стояку.
Это вносит некоторые коррективы в стандартный монтаж:
- Металлический стояк горячей воды нужно заменить на пластиковый.
- Рекомендуется укладывать пол трубой увеличенного диаметра (металлопластик 2 см) вместо чаще всего используемого сечения 1,6. Иначе при маленьком напоре система будет работать медленно и неэффективно.
- Лучше использовать короткую трубу, до 20 м. Шаг укладки – 15 см.
- Толщину чистовой стяжки рекомендуется сократить до 5 см максимум.
- Слой теплоизоляции желательно сделать толстый: если ППС, то не меньше полутора сантиметров при плотности 35 килограммов на куб.
- Трубы к стояку подсоединяются через шаровые краны, регулировочные и балансировочные (о трубах для теплого водяного пола).
Электрические полы
Как сделать электрический теплый пол в ванной из кабеля? В целом процесс похож на монтаж водяных труб: гидроизоляция – черновая стяжка – утеплитель – фольга – сетка – кабель – тестирование системы на работоспособность – чистовая стяжка – покрытие.
Терморегулятор монтируют на стену накладным способом или помещают в штробу не выше чем в метре от пола. При открытой проводке силовой кабель от распредщита к термостату подводят в гофрированной трубе, при закрытом монтаже укладывают в штробу.
Термодатчик с отходящим от него проводом убирают в отрезок гофротрубы. Датчик укладывают между витками кабеля, проводник в гофре подсоединяют к терморегулятору.
Как сделать тёплый пол в ванной комнате, если вы остановились на пленочном варианте:
- Пирог пола формируется, как описано выше.
- Секции пленки расстилают параллельно друг другу в соответствии со схемой.
- Подключают тоже параллельно.
- Стяжку сверху можно не класть. В отсутствие стяжки поверх пленки стелют дополнительный слой гидроизоляции.
- Положить лист фанеры.
- Уложить керамогранитную или керамическую плитку на клей (технология укладки электрического теплого пола под плитку).
Заключение
Мы изложили основные правила, как сделать теплый пол в ванной своими руками.
В загородных условиях предпочтительны водяные полы, в городе электрические. Особенно если квартира расположена не на первом этаже.
Протечки труб случаются даже при грамотной укладке. А если вы зальете соседей, затраты на ремонт могут оказаться сопоставимы с теми средствами, которые вы сэкономили (водяные теплые полы — технология монтажа).
Видео: как сделать теплый пол в ванной своими руками.
Как сделать теплый пол в ванной комнате: пошаговое руководство
Ванная комната – одно из немногих помещений в квартире или доме, где слегка абсурдно находиться в носках или обутым в домашние тапочки. Согласитесь, не будешь же после душа надевать носки, еще не успев поставить ногу на пол. А пол в санузле, как назло, очень холодный на ощупь, причем и зимой, и летом. Причина в напольном покрытии. Чаще всего это кафельная плитка или керамогранит, а они быстро отдают тепло и остаются холодными в любое время года. И если жарким летом с этим вполне можно мириться, то зимой становиться босыми ногами на ледяную плитку крайне неприятно. Самым разумным выходом из ситуации будет установить систему теплый пол в ванной и наслаждаться всеми преимуществами, которые она может обеспечить.
Использование теплого пола для обогрева ванной комнаты — удачное современное решение
Говорить о том, что «теплый пол» обеспечивает равномерное распределение теплого воздуха по всему помещению, в данном контексте бессмысленно. Все же мы не проводим в ванной целый день. Для нас важно, что пол всегда будет теплым и сухим. А случайные брызги будут почти мгновенно высыхать. К тому же, в самой влажной зоне жилища, а именно таковой является ванная, теперь не будут селиться плесень и грибки – постоянные ее обитатели.
Теплый пол в ванной комнате обеспечит оптимальный микроклимат, удалит лишнюю влагу, которая остается после принятия горячей ванны или душа, а также от мокрых полотенец, висящих на полотенцесушителе. Разновидностей таких систем подогрева пола всего две: водяная и электрическая. И обе пригодны для использования в помещениях с повышенной влажностью.
Содержание
- Водяной теплый пол в ванной
- Электрический теплый пол в ванной
- Как сделать теплый пол в ванной
- Монтаж водяного теплого пола
- Монтаж электрического нагревательного кабеля
- Укладка пленочного пола
Водяной теплый пол в ванной
Водяной теплый пол в ванной — экономный вариант автономного отопления

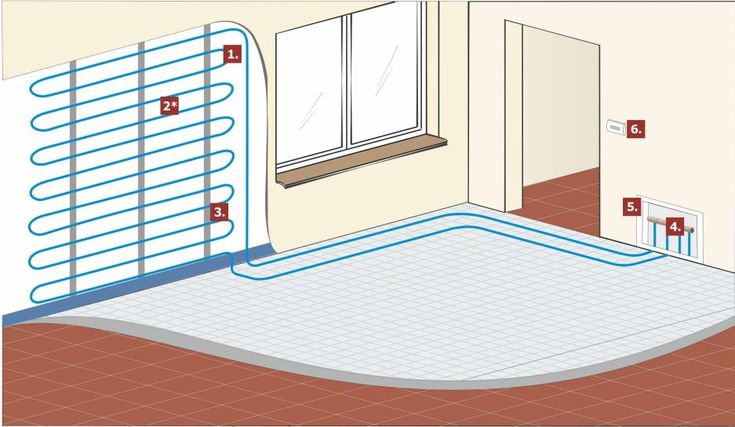

Водяной теплый пол представляет собой систему пластиковых или металлопластиковых труб, уложенных в стяжку, по которым циркулирует теплая вода.
Температурный режим можно контролировать с помощью термостата.
В коллекторный шкаф заводятся две трубы: одна – подающая, другая – возвратная. Подающая труба заполняется горячей водой, идущей от водонагревающего источника, и наполняет нагревательную систему. Возвратная труба собирает уже слегка остывшую воду, которая отдала свое тепло, и поставляет ее обратно в нагревающий элемент. В данном случае нагревателем может служить газовый котел. В нем вода снова становится горячей и направляется к подающей трубе. Циркуляционный насос обеспечивает постоянное движение жидкости в системе.
Водяной теплый пол имеет ряд существенных преимуществ перед электрическим: во-первых, отсутствие электромагнитного поля и излучения, во-вторых, экономия электроэнергии. Но при этом недостатками являются сложность монтажа и конструктивные особенности подключения.
Подключать водяной пол необходимо к источнику с горячей водой. В частном доме или квартире с индивидуальным отоплением это не составит больших проблем.
На этапе строительства или ремонта предусматривается обогрев ванной комнаты системой «теплый пол», поэтому к коллектору подводятся соответствующие трубы от котла.
В квартирах старого образца запрещено подключать водяной пол к системе центрального отопления. Да оно и не предусмотрено в ванной. Возможно только подключение к трубе с горячей водой или полотенцесушителям. В данном случае необходимо будет получить разрешение соответствующих инстанций, так как это считается перепланировкой.
Важно! Если врезать систему теплый пол в трубу с горячей водой, из крана в ванной будет течь недостаточно горячая вода. Она остынет, пока пройдет по системе труб под полом.
Учитывая все вышесказанное, если в доме не предусмотрено индивидуальное отопление, стоит отказаться от идеи установить водяной теплый пол в ванной комнате. Лучше обратить внимание на его электрического собрата.
Электрический теплый пол в ванной
Вопреки досужим сомнениям, в ванной можно монтировать систему электрического теплого пола без страха получить удар током.
Ведь нагревательные элементы будут спрятаны под бетонной стяжкой, и непосредственный контакт человека и электрического кабеля невозможен.
Кстати, реализовать обогрев пола с помощью электричества можно двумя способами: первый – использовать электрический нагревательный кабель, второй – уложить пленочный инфракрасный теплый пол, который представляет собой полотно шириной 0,4 – 1 м. Оба способа считаются разновидностями электрического теплого пола.
Электрокабель — один из самых распространенных способов обустройства теплого пола в ванной
Нагревательный кабель выделяет в пространство тепло при прохождении через него электрического тока, так как представляет собой проводник с высоким сопротивлением. Под кабель обязательно необходимо расстелить теплоизолятор, чтобы направить тепло вверх и не греть потолок соседям снизу. Преимуществом такой системы является простота монтажа, а недостатками: электромагнитное излучение и большой расход электроэнергии.
В пленочном теплом поле нагревающим элементом является графит.
Все элементы прочно запаяны в полиэтилен. Такую систему называют «инфракрасный теплый пол» по причине того, что она работает в инфракрасном диапазоне, температура пленок находится в пределах +20 — +45 °С, излучение от них благоприятно воспринимается нашим организмом. Пленочный пол имеет ряд преимуществ по сравнению с кабельным: монтируется непосредственно под финишное напольное покрытие без использования стяжки, поэтому уровень пола не поднимается, он дешевле, легче устанавливается. Полосы пленки соединяются параллельно, покрывая всю обогреваемую поверхность. Если вдруг вышла из строя одна из полос, пол все равно будет оставаться теплым.
Важно! В комплект инфракрасного пленочного теплого пола входят изоляция, термопленка, терморегулятор и сенсор температуры.
И еще немаловажный момент: для подключения электрического теплого пола обязательно необходимо подвести отдельную линию от щитка с УЗО на 25 А.
Как сделать теплый пол в ванной
Первым делом необходимо определиться, какой именно тип системы «теплый пол» будем монтировать.
О преимуществах и недостатках каждого мы уже рассказали выше.
Какой бы вариант не был выбран, монтаж теплого пола в ванной начинается с проектирования и составления плана. На схему наносим место расположения датчика, терморегулятора и место подключения нагревательного элемента.
Важно! Обогревать пол под ванной или рукомойником нецелесообразно. Поэтому обходим препятствия такого рода и указываем их расположение на плане. Схему сохраняем на будущее.
Монтаж водяного теплого пола
Раз уж решили использовать именно водяной пол, для начала определяем место для коллекторного шкафа и монтируем его. Чаще всего шкаф располагают в непосредственной близости от пола. В шкаф заводятся трубы от котла отопления, на них устанавливаются запорные вентили. Они необходимы для того, чтобы в любой момент можно было исключить помещение из отопления, просто перекрыв подачу воды.
К вентилям подключаем коллектор, который представляет собой трубку с несколькими ответвлениями.
К ним будут подключаться трубы теплого пола.
Для дальнейших работ поверхность пола должна быть в состоянии «после строителей». Если мы устанавливаем систему в жилом помещении, тогда предварительно убираем старое напольное покрытие и удаляем бетонную стяжку.
Подготовительные работы перед укладкой труб:
- Поверхность должна быть относительно ровной. Если имеются существенные трещины или щели, заделываем их раствором.
- Застилаем пол гидроизоляционной пленкой, чтобы в случае протечек не затопить соседей.
- По периметру ванной приклеиваем демпферную ленту, она должна выступать над будущим слоем стяжки.
- Заливаем черновую стяжку из цементно-песчаной смеси. Ее уровень должен быть на 5 – 7 см ниже будущего чистового пола. Желательно нанести соответствующие отметки на стены, чтобы правильно разровнять смесь. Затем ждем 3 дня, регулярно смачивая поверхность стяжки.
- Укладываем слой теплоизоляции. Можно использовать: техническую пробку, минеральную вату, экструдированный пенополистирол или специальные маты. Лучше, если материал будет фольгированным, чтобы отражать тепло вверх. Стыки проклеиваем специальным алюминиевым скотчем.
Лучше, если материал будет фольгированным, чтобы отражать тепло вверх. Стыки проклеиваем специальным алюминиевым скотчем.На этом подготовительные работы завершены, приступаем к укладке теплого пола.
Иногда трубы с водой укладывают не непосредственно на бетонный пол, а на предварительно установленную арматурную сетку или специальный каркас.
Укладка труб водяного теплого пола:
Трубы водяного теплого пола закрепляются в специальных элементах
- Изгибаем трубы согласно предварительной схеме и укладываем на стяжку, закрепляя их. Вариантов укладки может быть несколько: спиральная укладка, змейкой, двойной змейкой и др.
- Расстояние между ближайшими частями труб должно быть в районе 15 – 25 см.
- Подсоединяем подающую трубу и возвратную к соответствующим вентилям в коллекторе.
- Включаем подачу горячей воды.
- Проверяем наличие течей. Отключаем подачу воды.
- Перед следующим этапом пол должен полностью остыть.
- Заливаем второй слой стяжки, контролируя горизонтальный уровень. Высота должна быть от 3 до 7 см. Можно использовать специальную смесь для теплых полов, если позволяют средства.
После того как стяжка высохнет, укладываем напольное покрытие. Включать систему обогрева можно только спустя месяц, иначе стяжка может треснуть, или в ней образуются пустоты.
Монтаж электрического нагревательного кабеля
Электрический теплый пол на основе термоматов можно укладывать непосредственно под напольное покрытие, замуровывая в плиточный клей
Среди подготовительных работ перед укладкой кабеля – подведение отдельного электрического кабеля к термостату и заливка черновой стяжки пола.
Затем расстилаем или укладываем теплоизолирующий материал. Обязательно фольгированный. Если приобрели утеплитель без отражающей пленки, тогда дополнительно расстилаем алюминиевую фольгу.
Сверху утеплителя укладываем армирующую сетку, чтобы кабель не перегревался. Можно сразу зафиксировать кабель на металлосетке, которую потом просто расстилаем по полу рядами.
Расстилаем кабель согласно схеме, фиксируя его специальными клипсами или скотчем. Следим, чтобы он не перекрещивался.
Отрезок, соединяющий нагревательный кабель с термостатом, должен быть максимально ровным. Лучше, если соединение электрического кабеля с нагревательным будет как можно ближе к термостату.
Терморегулятор устанавливаем на уровне 0,8 – 1 м от пола. Термодатчик помещаем в гофротрубу и укладываем между соседними рядами кабеля.
Перед заливкой стяжки проверяем целостность всех соединений, муфт и сопротивление кабеля. Лучше обнаружить брак до того, как мы замуруем кабель в бетон.
Если все хорошо, заливаем бетонную стяжку толщиной около 5 см. Следим, чтобы гофротруба с термодатчиком выступала над уровнем стяжки.
Снова проверяем сопротивление кабеля и оставляем застывать раствор.
Важно! Стяжка не должна иметь пустот. Это может привести к перегреву кабеля. Поэтому следим за этим в процессе разравнивания, а затем включаем систему обогрева не раньше, чем через 28 дней, чтобы бетон успел набрать максимальную прочность.
Укладка пленочного пола
Пленочный теплый пол — инновационная удобная экономная технология для обогрева ванной
Монтаж инфракрасного теплого пола практически ничем не отличается от укладки кабеля. Разница состоит лишь в том, что полотна пленки расстилаются параллельно друг к другу и так же подключаются.
И еще немаловажное отличие: пленочный пол можно укладывать непосредственно под напольное покрытие без использования стяжки. Например, расстилаем систему, затем укладываем керамическую плитку на специальный клей. В таком случае пленка остается вмурованной в плиточный клей.
Либо можно изолировать инфракрасный пол специальной защитной пленкой. Это называется сухим монтажом. Затем укладывать финишное напольное покрытие.
Теплый пол в ванной комнате только начинает завоевывать свои позиции. А простота монтажа и эксплуатации электрических теплых полов позволяет устанавливать их самостоятельно, без привлечения специалистов. Да и никаких разрешительных документов не требуется.
Главное, выполнить все работы тщательно и подвести отдельную силовую линию.
Спросите строителя: как сделать пол в ванной теплым
Новости > Дом и садСб, 4 марта 2023 г.
Простой коврик, содержащий безопасные электрические нагревательные кабели, можно положить под керамическую плитку или даже ламинат. Это абсолютно удобно делать своими руками. (Контент-агентство Tribune)- Твиттер
- Электронная почта
- Реддит
- СМС
Тим Картер Контент-агентство Tribune
Возможно, вам трудно в это поверить, но я не строил дом, в котором сейчас живу.
Это длинная история, но этот нынешний дом в центре Нью-Гэмпшира должен был стать переходным домом, пока я строил дом королевы Анны. Викторианский дом для моей семьи. Эти планы были перечеркнуты ужасным экономическим штормом, затронувшим миллионы людей осенью 2008 года. Трудно поверить, что это было 15 лет назад!
Строитель, построивший мой дом, шел разными путями. Я понимаю, что многие из них, возможно, были направлены владельцем, который мог быть слишком скуп, чтобы инвестировать в определенные вещи. Я знаю, что первоначальный владелец и его жена использовали его только в теплые летние месяцы. Это объясняет, почему каждую зиму, когда мы с женой идем по полу в ванной, нам кажется, что мы ступаем на ледник Атабаска.
Зимы в Нью-Гэмпшире могут быть суровыми. Температура может регулярно опускаться до однозначных цифр ночью и никогда не подниматься выше 32 F в течение нескольких дней. Добавьте к этому главную ванную комнату, которая находится в северной части дома с несколькими окнами, и у вас есть все ингредиенты для создания тренажера для экстремальных арктических погодных условий.
Несколько лет назад я переделал ванную в подвале, часть которой находилась под главной ванной. К счастью, в подвале моего дома очень высокие потолки. Я воспользовался этим и сделал более низкий потолок над душевой в подвале и соседним туалетом. Теперь у меня был легкий доступ к полу под основной частью главной ванной комнаты.
В моем доме есть лучистое отопление горячей водой, а в нынешней главной ванной комнате было только два настенных радиатора меньшего размера. Они были неправильного размера, и в знойные дни и ночи в ванной было холодно, как лед. Строителю потребовалось бы всего три дополнительных часа, чтобы установить алюминиевые пластины теплопередачи под деревянный пол в ванной комнате. Трубки излучающего нагрева PEX можно было вставить в передаточные пластины менее чем за 30 минут. Нельзя сказать, что теплый пол — это радикально новая концепция. Римляне разработали гипокаустный метод обогрева полов и стен тысячи лет назад.
В конце концов я добавил теплопередающие пластины, но это был более сложный проект, лежащий на спине в тесном пространстве над ванной в подвале.
Как только я закончил работу, пол моментально нагрелся.
Вы можете самостоятельно создать теплый пол в ванной, используя горячую воду из небольшого водонагревателя. Вам не нужен большой котел, так как у меня есть, который обогревает весь мой дом. Простой насос, подключенный к термостату, направляет горячую воду по трубке. Вы даже можете настроить помпу на включение и выключение с помощью таймера или интеллектуального термостата. Таким образом, вы сведете потребление энергии к минимуму.
Вы также можете сделать пол с подогревом в ванной, используя тонкий мат из стекловолокна, содержащий нагревательные спирали, работающие от электричества. Эти коврики могут быть изготовлены на заказ, чтобы точно соответствовать размеру вашей ванной комнаты. Их можно сделать так, чтобы они нагревали только те участки пола, по которым вы ходите, экономя как можно больше энергии.
Я установил такой же коврик, чтобы обогреть маленькую человеческую пещеру, которую я создал для себя над моим гаражом.
Производитель коврика работает с вами, спрашивая вас, сколько тепла вам нужно, чтобы коврик обеспечивал именно тот уровень комфорта, который вам нужен. В случае с моей мужской пещерой мат должен был создавать все тепло для пространства.
Если вы переделываете ванную комнату, в которой уже есть вентиляция или существующий настенный радиатор, вашему коврику не потребуется столько тепла, чтобы просто нагреть пол.
Коврик подключается к цифровому программируемому термостату или приложению на вашем смартфоне, что позволяет легко контролировать температуру.
Установка коврика не сложная. Как правило, вам просто нужно встроить мат в слой тонкого цемента, который вы бы использовали для укладки керамической плитки. У производителя есть пошаговые видео, в которых показано, как это сделать. Как только тонкий слой высохнет, вы просто покрываете коврик тонким слоем толщиной 1/4 дюйма.
Плитку или ламинат можно укладывать непосредственно поверх этого второго слоя тонкой укладки. Этот слой тонкого слоя действует как теплоотвод и помогает обеспечить равномерное распределение температуры пола, так что независимо от того, куда вы ступаете босой ногой, пол остается горячим. Вы даже можете сделать его настолько теплым, что у вас возникнет соблазн развернуть спальный мешок и спать на полу.
Подпишитесь на бесплатную рассылку новостей Картера на AsktheBuilder.com. Картер предлагает телефонные коучинговые звонки, если вы застряли во время работы «сделай сам». Зайдите сюда: go.askthebuilder.com/coaching
The Spokesman-Review NewspaperМестная журналистика необходима.
Пожертвуйте напрямую в серию форумов сообщества The Spokesman-Review Northwest Passages, которая помогает компенсировать расходы на несколько должностей репортеров и редакторов в газете, используя простые варианты, указанные ниже. Подарки, обработанные в этой системе, не облагаются налогом, но в основном используются для удовлетворения местных финансовых потребностей, необходимых для получения национальных фондов долевых грантов.
Получайте последние новости в свой почтовый ящик, как только они происходят.
Зарегистрироваться
Как сделать теплый пол в ванной: инструкция по устройству своими руками
Теплые полы до сих пор считаются редкостью в ванных комнатах, но уже не вызывают удивления. Они дарят уют и комфорт. С каждым годом количество желающих установить такую систему отопления растет. Всем известно, как неприятно стоять босиком на ледяной плитке, а рядом с ванной или душем пол еще и постоянно мокрый.
Мы расскажем о том, как лучше сделать теплый пол в ванной, укажем и предупредим, на что нужно обратить пристальное внимание. В предлагаемой нами статье анализируются способы строительства всех допустимых электрических и водяных типов. Независимые мастера найдут подробные инструкции по установке и подключению систем.
Содержание статьи:
- Разновидности теплых полов + их особенности
- Ступени для устройства электрического пола
- Силовой электрический пол в ванной
- Инструкции по монтажу кабелей и матов
- Советы по укладке инфракрасной пленки
- Строительство системы водоснабжения
- Тщательное теоретическое обучение
Разновидности теплых полов + их особенности
Что предпочесть — системы отопления водяные или электрические? Нет смысла сжигать киловатты электроэнергии на обогрев пола в доме с мощным котлом отопления.
Рациональнее будет внести некоторые изменения в существующую систему отопления, чтобы направить горячий теплоноситель в трубы, расположенные в полу.Конечно, о подключении теплого пола лучше всего подумать еще на этапе проектирования отопления. Но даже в работающей системе легко найти точку, в которой можно будет разорвать трубопровод для вставки дополнительной распределительной гребенки.
Распределяет потоки теплоносителя и среди инженеров называется коллектором. Каждый поток направляется в отдельный отопительный контур, пол обогревается несколькими такими контурами. Все они подключены к коллектору, подача теплоносителя в коллектор осуществляется с помощью специального циркулярного насоса.
Если площадь пола в ванной небольшая (до 5 квадратных метров), то можно отказаться от распределительной гребенки и насоса и использовать запорные краны и терморегулятор. В больших помещениях это оборудование незаменимо: котел будет потреблять слишком много энергии и подогрев пола придется признать малоэффективным.
Аргументы для выбора наиболее подходящего , который чаще всего используется при обустройстве комнаты гигиены, приведены в рекомендуемой нами статье.
В ванной комнате допускается укладывать на пол не каждое покрытие, а водяной пол еще больше затягивает этот выбор. Материал должен быть с показателем сопротивления теплопередаче до 0,15 кв.м*К/Вт. Это соответствует керамической и каменной плитке. См. этикетку изделия для напольного отопления
В электрических полах «сердцевиной» обогрева являются:
- нагревательные кабели, маты;
- инфракрасные углеродные излучатели.
Нагревательный кабель или мат? Принципиальная разница видится в сложности укладки и высоте, на которую поднимается пол.
Для нагревательного мата достаточно слоя тонкого плиточного клея над собой в 3-4 мм, чтобы плитка на полу моментально прогрелась. Трос в мате крепится к нейлоновой сетке с заданным шагом.
Эксплуатация теплого электрического пола (как и любого другого электроприбора) подразумевает соблюдение техники безопасности.
Чтобы кабель можно было использовать в ванной комнате, он должен иметь степень защиты IP67. Терморегулятор можно переносить в соседнее помещениеЕсли вы используете кабель, а не коврики, то укладывать его на пол придется вручную, шаг установки задается произвольно. Сверху кабель заливается слоем ЦСП толщиной 30-50 мм. Чем меньше шаг, тем холоднее можно отапливать помещение.
Кабель дольше обогревает пол, но такой обогрев можно использовать не только как дополнительный, но и как основной. Маты не справляются с этой задачей. Кроме того, они имеют более высокую цену.
Однако промышленность выпускает и тонкий нагревательный кабель, который не нужно покрывать раствором до 30-50 мм. На такой кабель, как и на маты, можно сразу наносить плиточный клей, но при этом есть возможность регулировать шаг укладки. В результате объединяются преимущества как кабеля, так и нагревательных матов.
Теперь об инфракрасном тепле… Если раньше мы все имели представление об электрических кабелях, то инфракрасное тепло — это новинка.
В данном случае речь идет о двухслойной тонкой пленке, внутри которой лежит еще более тонкая кристаллическая решетка углерода, излучающая в инфракрасном диапазоне.Пленочный теплый пол ничем не лучше и не хуже электрического кабеля. У них есть свой размах. лучше подходит для сухой укладки под паркетную доску, ламинат без использования раствора и клея, которые плохо сцепляются с его гладкой поверхностью.
поэтому в ванной — весьма сомнительное решение, несмотря на то, что производители разрешают использовать его во влажных помещениях (ванных, душевых).
Если использовать инфракрасную пленку в ванной для полноценного обогрева, то необходимо покрыть ею не менее половины пола или дополнительно установить такие же стеновые панели
Есть и другие причины не в пользу пленки. Ширина участка, на который она укладывается, должна быть кратна ширине самой пленки. В противном случае либо вся площадь не прогреется, либо придется укладывать пленку кусками, подавать напряжение на каждый кусок отдельно, соединять много контактов вручную.
Все это снижает надежность конструкции.Нагревательные маты также имеют стандартную ширину, но гораздо проще закрыть участок любого размера и формы, разрезав сетку, к которой крепится кабель, но не повредив ее. По электробезопасности также выигрывают кабельные теплые полы, поскольку они имеют контур заземления, а нагревательные пленки — нет.
Итак, если делать электрический теплый пол в ванной, то на основе кабеля или матов. Собрать такую систему отопления несложно, достаточно владеть азами электротехнических знаний. Монтаж водяного пола намного сложнее.
А что еще нам дает? Система отопления, монтируемая в стяжку с циркуляцией воды по трубам, запрещена к применению в многоквартирных домах из-за солидного веса и опасности аварий. Возможно устройство есть только на первых этажах, и то после получения кучи разрешительных документов.
Подключение к системе центрального отопления также не вариант, даже для квартир на первом этаже. Где взять охлаждающую жидкость в этом случае? От стояка отопления.
Но проделав дополнительный путь через ванную, вода вернется в ту же градирню. Квартиры, расположенные на нижних этажах, не получат своего тепла, их владельцы справедливо начнут выражать недовольство. Да и летом полы греть не будут.
В ванной комнате рекомендуется использовать двухжильный провод в электрическом полу. Одножильный двумя концами подключается к сети, а двухжильный — одним. На другой конец надевается изоляционная втулка. Двухжильный кабель можно раскладывать по полу как угодно, а вот одножильный необходимо вернуть в исходную точку
По таких запретов нет. Раз в системе нет воды, то исключаются и затопления – происшествия, доставляющие массу неприятностей как виновникам, так и пострадавшим. В устройстве используется не такая мощная и тяжелая стяжка, как этого требуют водяные разновидности.
И снова вернемся к необходимости поднять высоту этажа. В варианте с электрическим полом его уровень, как было сказано выше, поднимается на 30-50 мм. А с водой — 80-100 мм.
Слишком высокий подиум возводить не хочется, но водяной теплый пол более экономичен в эксплуатации по сравнению с альтернативным электрическим вариантом.Ступеньки для устройства электрического пола
Перед покупкой нагревательного кабеля или мата ориентируемся на свободную площадь ванной комнаты. Не учитываем площадь под чашу с экраном, душ, сантехническую мебель, стиральную машину, умывальник и унитаз. Нет смысла в нагревательных элементах для этих предметов. Более того, в таких местах кабель будет перегреваться и выходить из строя.
Мощность электрического пола в ванной
Стандартная мощность пола для ванных комнат составляет 170-180 Вт/кв.м. Эта норма умножается на площадь укладки. Например, общая площадь ванной комнаты составляет 5,5 кв. метров. За вычетом площади, занимаемой различными объектами, получаем, скажем, свободных 3 квадратных метра. метр.
Среднее стандартное значение 175 умножаем на 3, прибавляем к результату запас до 10% и получаем 525-575 Вт/кв.
метр. Это необходимая мощность нагревательных элементов пола.Инструкция по монтажу кабелей и матов
Предварительные расчеты позволяют закупить комплектующие и расходные материалы в необходимом объеме, после чего можно смело приступать к проектированию системы.
Шаг 1. Очищаем основание от мусора, убираем пыль пылесосом, сглаживаем неровности (достаточно 1-2 выравнивающих объемных слоев).
Шаг 2 Устанавливаем теплоизоляцию. Теплоизоляционные листы необходимо укладывать на пол отражающей поверхностью вверх, а стыки между ними проклеивать монтажной лентой (изолентой).
Пенофол подходит для теплоизоляции, а на цокольных этажах рекомендуется делать слой теплоизоляции более толстым, используя пенополистирол и пенопласт. Но в любом случае лицевая поверхность должна быть отражающей, чтобы тепловая энергия шла в правильном направлении
Шаг 3 Гидроизоляция. Раскатываем пленку или рулонную гидроизоляционную мембрану, тщательно выравниваем и прижимаем к основанию, края приподнимаем на стенах (20 см).
Если приходится использовать несколько панелей, то кладем их внахлест 10 см, стыки скрепляем скотчем.Допускается применение как обмазочной, так и литой гидроизоляции в несколько слоев. Каждый предыдущий слой должен быть тщательно высушен перед нанесением следующего.
Шаг 4 Обработка краев. На стены по периметру крепим демпферную (кромочную) ленту. Она нужна для создания «плавающей» стяжки во избежание появления на ней трещин и вздутий. Ленту следует брать шириной до 20 см, чтобы хватило на высоту пола, включая плиточное покрытие.
Этап 5 Укладка кабеля (или матов). Проверяем рабочее состояние кабелей и приступаем к прокладке. Нагревательный кабель размещается на подложке, к которой его можно прикрепить.
В этом качестве подойдет металлическая сетка. Помимо фиксации, он не позволит кабелю утонуть в стяжке и обеспечит прочность. Наблюдаем, чтобы кабель не перекрещивался. Мы обращаемся с ним бережно, чтобы избежать даже самых мелких повреждений.
Конец нагревательного кабеля соединяется с электрической муфтой. Его нужно будет утопить в стяжке, расположив при этом как можно ближе к термостату (термостату), но соблюдая расстояние между стеной и присоединением не менее 20 см.
Расстилать на полу электрический коврик намного проще. Процесс чем-то напоминает раскрой ткани.
Если электромат упирается в препятствие (стену и т.п.), его можно разрезать ножницами или ножом по опорной сетке и развернуть под любым углом или в обратном направлении. Секцию от секции необходимо отодвинуть на расстояние не менее 5-6 см
Шаг 6 Установить с датчиком. В нужном месте на стене в метре от пола просверлите отверстие, ориентируясь на размеры терморегулятора.
От него вертикально вниз сверлим продольный ворот и продолжаем его по полу в сторону расположения датчика. Датчик желательно располагать между кабелями, а не вплотную к одному из них, чтобы он достоверно показывал температуру. Расстояние от стены полметра.
Датчик с проводом помещается в гофрированную трубу. Гофра защитит оборудование. В эту же гофрированную трубку заводим провод от нагревательных матов и оба провода направляем на терморегулятор.
Для этого гофрированную трубу протягиваем по полу, кладем на стену в штробу, стараемся сильно не перегибать в месте стыка пола и стены, чтобы не повредить провода. При заливке стяжки гофрированная трубка с датчиком должна немного выступать из нее.
При укладке теплого пола сопротивление мата проверяется мультиметром. Допускается отклонение от заводских показателей на 5-10%. Также проверьте сопротивление изоляции. Если мегомметр не менее 10 МОм, то мат надежен
Этап 7 Стяжка. Монтаж движется к завершению, поэтому еще раз осматриваем все элементы кабельного пола, убеждаемся в отсутствии дефектов и приступаем к заливке. Готовим цементный раствор и тщательно и равномерно распределяем его по поверхности толщиной не менее 3 см. В стяжке не должно быть пустот.
Если коврики уже уложены, пропустите этот шаг.Шаг 8 Остался последний штрих – приклейте плитку на стяжку или прямо на маты плиточным клеем.
Затем следует длительный период сушки. Включать электрический пол можно будет не ранее, чем через 28-30 дней после завершения работ. Необходимо дождаться полного высыхания раствора и клея, чтобы стяжка не потрескалась.
Насадки для укладки инфракрасной пленки
Подготовительные работы — как в предыдущем варианте. Инфракрасная пленка укладывается параллельными листами на теплоизоляционный материал. Перекрытие листов строго запрещено. Далее следует установить термостат с датчиком и убедиться в работоспособности системы.
Собранная конструкция покрыта полиэтиленом и армирующей сеткой. Закрепите монтажную сетку саморезами, но осторожно, чтобы не задеть контакты. Сетку сверху необходимо заполнить цементно-песчаной стяжкой и еще раз протестировать систему. После высыхания стяжки укладывают плитку на клей.
Инфракрасное полотно в ванной раскладывают на полу, отступая от стен не менее 20 см и с интервалом от 30 до 50 мм между полосами
Инфракрасный пол можно тестировать не ранее, чем через 28 дней, когда он гарантированно высохнет.
Строительство водопроводной системы
Сделать своими руками в ванной — задача посложнее, но почему бы не попробовать с ней справиться… Нам предстоит собрать конструкцию из труб и подключить их к источнику горячей воды.
Для трубопровода подходят металлопластиковые и полиэтиленовые трубы. Оба материала эластичны и имеют низкое гидравлическое сопротивление.
Глубокая теоретическая подготовка
Один отопительный контур может охватывать площадь до 20 кв. метров, что достаточно для санузла, но если этаж планируется разделить на автономные зоны, то вода к ним должна быть подведена через .
Сборка коллектора заключается в присоединении всех его секций к насосу и смесителю, установке термометров, кранов, воздухоотводчиков.
После этого собранный распределитель можно крепить к стене и трубам к немуКоллектор должен быть с регуляторами расхода. При одинаковой подаче воды в контуры разной длины они будут нагреваться неравномерно. Чем длиннее цепь, тем хуже. Более того, поток воды в нем может даже прекратиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.
Краник также обязателен. Максимальная температура обогрева пола 50°С; к радиаторам отопления вода подается при более высоких температурах. Если вы берете воду из общей системы отопления на пол, то ее необходимо разбавлять холодной водой до нужной температуры, что и делает смеситель
Ряд строгих условий для того, чтобы приступить к монтажу:
- Наличие замкнутая система отопления с использованием циркуляционного насоса.
- Двухконтурный котел должен иметь запас мощности.
- Все работы выполняются при полностью отключенной системе отопления.
Трубы необходимо освободить от охлаждающей жидкости.
В толщине теплого пола можно выделить необходимые функциональные слои:
- основание;
- гидро- и теплоизоляция;
- трубопровод из;
- бетонная стяжка или гипсоволокно;
- декоративный пол.
В деревянных домах тоже можно , но стоит побеспокоиться о надежной гидроизоляции. Сделать его нужно в несколько слоев, только так деревянное основание пола прослужит долгие годы без ремонта.
Пошаговое руководство по устройству водяного пола
Строительство системы водоснабжения представляет собой цикл, включающий стандартные виды работ.
Этап 1. Очищаем пол, при необходимости снимаем старое покрытие.
Этап 2. Гидроизоляция пола. На пол укладываем гидроизоляционную пленку. Желательно цельным куском, но если полос несколько, то их нужно наложить внахлест и швы соединить паяльной лампой. Гидроизоляционный материал также должен захватывать поверхность стен (до 10 см вверх).
Этап 3. Залить черновую стяжку смесью керамзита и цемента (толщина 3-5 см). Тщательно просушить (до недели), в первые дни сбрызгивая поверхность водой для предотвращения трещин.
Этап 4. Утепляем поверхность пенопластом, пенопластом или другим подобным материалом. Сверху выкладываем полиуретан с фольгированным световозвращающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.
Этап 5. Прокладываем трубы. Изгибаем их по разработанной схеме, выдерживаем в промежутках между трубами 15-20 см. Фиксируем изогнутую конструкцию. к расходораспределительному коллектору.
Укладка труб «змейкой» наиболее распространена. Альтернатива – укладка «улиткой». Первый вариант проще в установке, но дает неравномерный нагрев. Во втором варианте прогрев в целом более равномерный, но могут быть и холодные участки пола, так как между подводящими витками есть обратные 9 витков0005
Этап 6.
Включаем подачу охлаждающей жидкости и проверяем, нет ли утечки воды в системе.Этап 7. Вторую стяжку делаем тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то теперь предварительно устанавливаем рейки-маяки для идеального выравнивания поверхности .
Одной из целей стяжки теплого пола является накопление тепла. При толстой стяжке у водяного пола аккумулирование тепла выше
Финальный слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступать к отделке пола и укладке напольной плитки.
Выводы и полезное видео по теме
Видео №1. Наглядная демонстрация действий по установке электромата:
Видео №2. Процесс монтажа и подключения электрокабельного пола:
Видео #2. Правила и этапы монтажа труб водяного теплого пола:
Рациональнее будет внести некоторые изменения в существующую систему отопления, чтобы направить горячий теплоноситель в трубы, расположенные в полу.
.jpg)
Чтобы кабель можно было использовать в ванной комнате, он должен иметь степень защиты IP67. Терморегулятор можно переносить в соседнее помещение
В данном случае речь идет о двухслойной тонкой пленке, внутри которой лежит еще более тонкая кристаллическая решетка углерода, излучающая в инфракрасном диапазоне.
Все это снижает надежность конструкции.
Слишком высокий подиум возводить не хочется, но водяной теплый пол более экономичен в эксплуатации по сравнению с альтернативным электрическим вариантом.
метр. Это необходимая мощность нагревательных элементов пола.
Если приходится использовать несколько панелей, то кладем их внахлест 10 см, стыки скрепляем скотчем.
Если коврики уже уложены, пропустите этот шаг.
После этого собранный распределитель можно крепить к стене и трубам к нему
Включаем подачу охлаждающей жидкости и проверяем, нет ли утечки воды в системе.
