Ондулин – это слово, которое слышал, пожалуй, каждый. Все прекрасно знают, что это строительный материал для покрытия кровли, другое дело, что даже профессиональные строители не всегда в курсе всех нюансов, касающихся этого продукта. Мы сегодня рассмотрим, что собой представляет лист ондулина, как он выглядит, какими преимуществами обладает, перечислим варианты использования, расскажем о монтаже.

Схема устройства крыши.

Общие сведения о продукте

Монтаж ондулина (часть 1).

Ондулин – это долговечный материал, который используется для кровельного покрытия. Срок службы его составляет от 15 лет до полувека, все зависит от модели и ее качества. Листы производятся без асбеста (эту вредную для здоровья человека смесь можно найти в шифере, прямом «родственнике» ондулина). Данное кровельное покрытие устойчиво к сильной жаре и крепким морозам. Согласно исследованиям американских ученых, ондулиновая кровля способна выдержать ветер со скоростью до 50 метров в секунду. Кстати, если продукт после десятилетия службы потерял сочность цвета, его можно покрасить виниловыми или акриловыми красками.

Технология монтажа ондулина схожа с технологией крепления шифера.

Производят продукт из макулатуры, битума и минеральных компонентов. Вначале готовят бумажную массу, которая будет служить основой, после пульпу отправляют в специальную машину, она ей придает волнистую форму. Сухое полотно режется по длине и отправляется в отделение для пропитки, там под действием давления и высоких температур пласты пропитывают битумом и штабелируются на паллеты. Обязательный момент – обмотка термоусадочной пленкой. Полный цикл изготовления продукта занимает 45 минут.

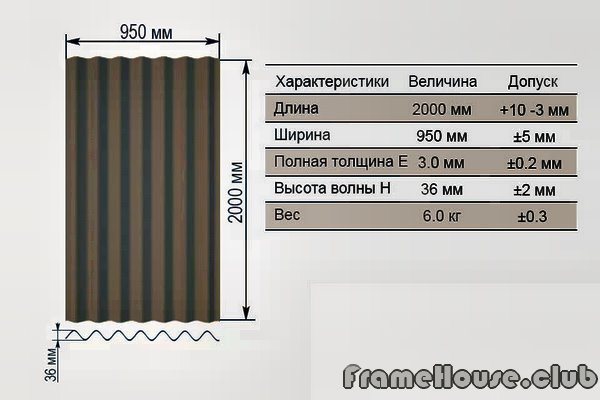

Теперь озвучим стандартные параметры листа ондулина:

1. Ширина – 95 см.
2. Длина- 2 м.
3. Толщина – 0,3 см.
4. Высота волны – 3,6 см.
5. Вес – около 6 кг.

Вернуться к оглавлению

Достоинства кровельного настила

Ондулин – обладатель следующих достоинств:

1. Низкое водопоглощение. Продукт не пропускает в подкровельный пирог даже небольшое количество воды.
2. Хорошая погодоустойчивость. Как было уже сказано выше, материал не боится ни дождя, ни снега, ни града, ни ветра, ни иных климатических воздействий.
3. Не подвержен влиянию грибков, бактерий и других микроорганизмов.
4. Стойкость при контакте со щелочами, кислотами, промышленным газом.
5. Экологичность.
6. Легко режется.
7. Не трескается при забивании гвоздей (при соблюдении температурных условий).
8. Широкая палитра цветов.
9. Хорошо выглядит.

Вернуться к оглавлению

Применение ондулиновых листов

Монтаж ондулина (часть 2).

Волнообразные ондулиновые пласты часто применяются при строительстве частных домов и коттеджей.

Материал достаточно легкий, его даже можно использовать для перекрытия старых крыш (поверх шифера или металла).  Привлекательный внешний вид, гибкость и простота монтажа сделали продукт довольно-таки востребованным при возведении кровли в торговых павильонах, киосках, навесах, кафе. Популярно применение материала в роли подложки под черепицу; система получается надежная, риск протечек практически сводится к нулю. Иногда ондулин используют в виде облицовки вертикальных элементов (например, ограждений).

Вернуться к оглавлению

Слово о монтаже продукта

По сути, технология монтажа ондулина практически не отличается от аналогичного действия, производимого с шифером, но отличия все-таки есть, и мы их сейчас перечислим. Всю работу можно разделить на несколько этапов. Вначале определите, сколько листов вам нужно. Самый простой вариант – рассчитать необходимый объем ондулина.

Внимание! Монтировать листы можно только при положительной температуре (0-30 градусов), так как на морозе продукт становится хрупким (стоит сказать, что уже уложенный ондулин от морозов не страдает). Крепление производите гвоздями со шляпками. Норма расхода соединительных элементов для данного типа кровли – 20 шт.

Для скатов менее 10 градусов придется сделать сплошную обрешетку, для этого используйте только влагостойкую фанеру; в иных случаях подойдет и брус. Технология покрытия кровли ондулином не требует обязательной укладки гидроизоляционного материала; если ваше строение включает в себя отапливаемую мансарду и чердак, то гидро- и пароизоляцией лучше не пренебрегать.

Далее дело за закреплением ондулиновых листов. Не укладывайте продукт внатяжку, из-за скачков температуры пласты могут деформироваться, и кровля даст течь. Монтаж производите вразбежку, так, чтобы стыки одного ряда были напротив целых элементов соседней линии.

Значения такие:

1. При скате крыши в 10 и менее градусов, нахлест – 30 см.
2. При скате крыши в 10 и более градусов, нахлест – 20 см.

Кстати, если ваша обрешетка выполнена из оцинкованного металлического профиля, то материал крепите саморезами по металлу. Последний пункт в работе – крепление коньков и карнизных планок. Описанный вариант монтажа ондулина подходит даже для малоопытного в строительстве человека; если вы никогда не имели дело с кровлей, не отчаивайтесь, а просто старайтесь выполнять каждый пункт инструкции максимально точно.



Кровельный материал Ондулин: монтаж и характеристики

Ондулин является разновидностью еврошифера родом из Франции и представляет собой битумные волнистые листы, состоящие из волокон органического происхождения, пропитанных битумом и плотно спрессованных в единую конструкцию. Толщина листов Ондулина составляет около 3мм. Благодаря волнистому профилю, характеристикам и составу кровельный материал имеет отличные показатели к механическим воздействиям. На сегодняшний момент на строительном рынке можно встретить еще одну популярную марку еврошифера — Nuline (Нулайн) производства США. Несмотря на неоспоримое сходство — это два разных материала, имеющих различия в габаритах. В остальном сегодняшняя статья будет актуальна для любых видов битумных волнистых кровель.

Характеристики и комплектующие Ондулина

Ондулин выпускается стандартных размеров: длина листа — 2000 мм, ширина — 950 мм. Высота волны — 36 мм. Вес листа составляет 6,4 кг, его толщина — 3 мм.

Как и любой кровельный материал, еврошифер имеет необходимые доборные элементы. К основным комплектующим, без которых не обходится практически ни один монтаж Ондулина относятся конек, щипец, ендова и кровельные гвозди.

Конек и щипец используются для изоляции внешних углов скатов крыши, а также в качестве торцевых планок для защиты от попадания ветра, снега или дождя в кровельный пирог со стороны фронтона здания. Ендова закрывает внутренние углы скатов. В качестве крепежа листов к обрешетке применяются специальные гвозди с шляпкой в цвет кровли. Для удобства и герметичного монтажа прилагаются дополнительные элементы, такие как покрывающий фактур, карнизный короб, заполнитель карниза, вентиляционная труба и кровельный вентилятор.

Покрывающий фартук предназначен для герметичного соединения листов Ондулина с вертикальными плоскостями: стеной или дымовой трубой прямоугольного сечения. Карнизный короб выполняет роль дополнительного изолирующего элемента в карнизной части крыши. Для максимальной защиты от атмосферных осадков, насекомых или птиц вместе с ним устанавливают заполнитель карниза. Также для устройства Ондулина предусмотрены элементы для выхода вентиляционной трубы из крыши и вентиляции подкровельного пространства. Вентиляционная труба и кровельный вентилятор (по аналогии с фартуком) уже имеют основание, повторяющее профиль битумного волнистого листа, что позволяет установить элементы с кровлей максимально герметично.

Состав Ондулина

Конструктивно еврошифер представляет собой волнистый облицовочный лист из картона или стеклохолста, пропитанного битумом. Виды профилирования и варианты расцветки могут быть самыми разными.

Независимо от материалов основы и отделки, срок службы еврошифера гарантированно достигает 15 лет. Окраска облицовочных листов высокопрочным акрилом производится одновременно с пропиткой резиново-полимерным битумом под воздействием высоких температур и давления. Наиболее распространенные цвета Ондулина, представленные на отечественном рынке — коричневый, красный, зеленый и черный.

Расчет Ондулина на крышу

Зная габариты листа еврошифера, рассчитать его количество не составит труда. При полной ширине листа 950 мм, рабочая составит в среднем 850 мм. Учитывая поперечное перекрытие листов, рабочая высота составит порядка 1800 мм при полной 2000 мм. Таким образом получаем полезную площадь одного листа Ондулина — 0,85х1,8 м = 1,53 кв.м. Теперь, поделив общую площадь крыши на рабочую площадь листа, получим необходимое количество битумных листов. Такой способ расчета применим, поскольку у представленной кровли при дальнейшем монтаже можно использовать обрезки и практически минимизировать отходы материала.

Что нельзя сказать о металлочерепице: остатков кровли будет значительно больше.

Монтаж Ондулина своими руками

Сложности в устройстве данного кровельного материала возникнуть не должно. Основное правило монтажа кроется в обрешетке и в том, что каждый лист обязательно крепится 20 гвоздями. Здесь не следует проявлять лишнюю фантазию, монтируется всё строго по инструкции производителя.

Резку листов лучше всего осуществлять при помощи ножовки по дереву или электролобзика. Не используйте болгарку, поскольку она может расплавить битум!

Кровельный «пирог» мало чем отличается по своему устройству от других материалов. Для холодной и утепленной конструкции необходимо осуществить вентилируемый зазор между пленкой гидроизоляции и еврошифером благодаря установке контр-рейки вдоль всей стропильной системы.

Обрешетка под Ондулин

Некоторые мастера увеличивают шаг обрешетки, что приводит к провисанию и деформации материала. Итак, правильная обрешетка — залог успешного монтажа Ондулина. Например, при угле ската крыши 10-15° шаг брусков обрешетки должен быть 450 мм по осям, боковой нахлёст листов составлять одну волну, концевой нахлёст — 200 мм. Нажмите на изображения, чтобы подробнее ознакомиться с 3 вариантами устройства правильной обрешетки, а также продольного и поперечного перекрытия листов при различных уклонах крыши. Гвозди входят в комплект поставки, поэтому не следует экономить на них: следуем правилу — 20 штук на лист. Удобство волнистой кровли заключается еще и в том, что устанавливать ее можно поверх старых крыш, покрытых, например, шифером. Прежние стропила вес выдерживают. В среднем Ондулин весит не более двухсот килограмм на всю конструкцию, так что показатели в норме.

Начало работы

В первую очередь в самой нижней части крыши устанавливаем карнизный короб, поверх которого прокладываем заполнитель карниза, а уже потом поверх монтируем волнистые листы. Далее следует укладывать продольные линии обрешетки (контробрешетка), например, расстояние 4 волны, брусья укрепляются саморезами. При укладке поперечной обрешетки измеряется необходимое расстояние между серединами (осями) брусьев. Можно сначала сделать парочку заготовок, а потом уже по ним измерять и изготавливать остальные. Поперечные брусья прочно крепятся 7-ми сантиметровыми шурупами. Чтобы закрепить ветровые планки, с торцов крыши монтируются брусья-боковины. Не следует забывать про них.

Листы кровли из Ондулина на вес всего 6 кг и их можно крепить даже одному, без помощников. К тому же они прочные — можно аккуратно ходить при необходимости в момент монтажа. Но лучше закрепить по скату деревянную лестницу и передвигаться по ней. Стелить и укреплять листы Ондулина надо с крайней (ветровой) стороны, ни в коем случае не наоборот. Самое важное, уложить первый лист по всем требованиям, остальные уже будут подстраиваться под него. Лист укладывают у нижнего края, в соответствии с сигнальной нитью края крыши, которая натягивается заранее. Правый же край листа следует выводить за край старой крыши на одну волну дальше — специально для удобства крепежа ветровой планки (щепца или конька).

Для резки кровельного материала подойдет обычная ножовка по дереву. Лучше использовать ручной способ, т.к. в составе Ондулина присутствует битум. Любой электроинструмент или его насадки (пилы, диски) могут быстро прийти в негодность.

Теперь забиваем гвозди. Строго в первую очередь два гвоздя по углам снизу листа и один справа сбоку. Дальше пробиваем средние гвозди по нижней линии листа, потом все остальные в каждую волну. Лист нельзя натягивать вдоль обрешетки, он должен лежать свободно. Иначе есть опасность деформации.

Достоинства и недостатки кровли

Как и любой кровельный материал, битумный вид имеет ряд как положительных, так и отрицательных качеств. Рассмотрим по порядку. Плюсы еврошифера:

• Экологическая безопасность. В составе еврошифера нет ни асбеста, ни каких бы то ни было других потенциально опасных для здоровья человека минеральных веществ.
• Эластичность. За счёт повышенной гибкости этот облицовочный материал не переламывается при сгибании и не покрывается вмятинами под воздействием механических ударов. Кроме того, он не раскалывается при вбивании гвоздей, не крошится, легко режется и не поддаётся гниению.
• Доступная цена. Низкая стоимость исходного сырья и незначительный вес еврошифера позволяют значительно экономить как на самом строительном материале, так и на его укладке. Монтаж Ондулина без труда может произвести один человек.
• Удобство монтажа. Использование еврошифера сокращает сроки выполнения кровельных работ приблизительно в 2 раза. Для монтажа Ондулина не требуется никаких специализированных инструментов. Еврошифер можно укладывать как на обрешётку, так и на сплошное старое кровельное покрытие.
• Шумоизоляционные свойства из-за наличия битума, благодаря которым многие застройщики отдают предпочтение этому материалу.

Теперь о недостатках Ондулина:

• Если с экологической точки зрения битумные листы имеют необходимые сертификаты безопасности, то с функциональной далеко не идеальны. При воздействии солнечных лучей от еврошифера исходит неприятный запах битума, который вряд ли придется по душе при, например, обустройстве на крыше мансардного этажа.
• Несмотря на свою эластичность и гибкость еврошифер неблагоприятно переносит испытания в виде резких перепадов температур. Особенно это заметно в зимне-весенний период: спустя несколько сезонов можно наблюдать появление небольших трещин на листах. Связан данный процесс с хрупкостью битума в холодное время года.
• Еще одним важным минусом Ондулина как битумосодержащего материала считается пожаробезопасность. Еврошифер имеет необходимые требования пожаробезопасности, но самого низкого (пятого) класса. При высокой температуре (выше 200 градусов) кровля способна воспламеняться и в дальнейшем поддерживать горение.

Надеемся, что подробное описание кровельного материала поможет Вам в последующих этапах строительства, в частности возведении крыши и устройстве кровли своего дома.

Легкие волнистые кровельные листы ONDULINE ZIGANA

• Общий обзор
• Описание
• Приложения

Общий обзор

RemoveCompare

ONDULINE ZIGANA

ONDULINE ZIGANA Листы не ломаются, не ржавеют и не плесневеют благодаря высокой гибкости продукта.

Цвета

Description

Product Benefits

Rustproof

Lightweight

Waterproof

Easy Installation

Durable

10 year waterproofing warranty

Asbestos free

Easy to install

Профессиональное качество

Водонепроницаемые защитные листы

ONDULINE ZİGANA может использоваться на самых разных объектах, включая жилые и коллективные дома, административные, коммерческие и промышленные здания.

Устойчивая кровельная система
Благодаря высокому качеству система ONDULINE ZİGANA соответствует международным стандартам, касающимся окружающей среды и устойчивого развития.


Быстрая и простая установка
Легкий и простой в обращении на стройплощадке. Установка с помощью нескольких инструментов, молотка и ленточной пилы или резака для резки листов. Широкий спектр применения, от индивидуальных домов до пристроек, навесов, садовых навесов, от промышленных до сельскохозяйственных зданий.


Легкий
Для новой установки или ремонта, всего 4 кг/м².


Водонепроницаемый
Водонепроницаемый при любых климатических условиях. ONDULINE ZİGANA не ржавеет.


Звукопоглощение
Величина звукопоглощения составляет в среднем 40 дБ. DIN52210


Высокая механическая стойкость
Листы ONDULINE ZİGANA состоят из пропитанных битумом органических волокон в сочетании со специальной смолой. Этот уникальный метод производства придает дополнительную механическую устойчивость структуре листа.

	ONDULINE ZIGANA Ширина: 89 см Длина: 200 см Площадь покрытия: 1,50 м²/лист Толщина: 3,5 мм Вес: 6 кг Высота: 3,8 см Упаковка: 300 листов/ поддон
	Условия хранения Поддоны не должны складываться в кучу, должны быть защищены от дождя и солнечного света. Листы должны храниться в помещении.
	ONDULINE RIDGE 2000 HR Ширина x Длина: 48,5 см x 200 см Количество: 0,54 шт./м Вес: 2,75 кг/лист Упаковка: 20 шт./упак. 25 упаковок/поддон | 500 шт./поддон





Простая и эластичная кровельная и сайдинговая система!
ONDULINE ZIGANA – это легкая система с весом всего 4 кг на квадратный метр, которая может применяться на широком спектре легких кровельных конструкций. Для работы достаточно простого набора инструментов, включающего молоток и резак.   Помимо других кровельных материалов, листы ONDULINE ZIGANA могут преодолевать большие расстояния без повреждений.







Система ONDULINE ZIGANA обеспечивает гидроизоляцию вашей кровли с полным набором аксессуаров для отделки кровли. Однородная крыша получается, когда аксессуары используются вместе с кровельными листами.



	BITULINE PP 40 M (гранулированные полимерно-битумные мембраны для ендов и деталей в соответствии со стандартами TS EN 13707) Ширина x Длина: 100 см x 10 м Толщина: 3,5 мм Упаковка: 25 рулонов/поддон (250 м²)
	Onduline Ridge 2000 HR Ширина: 48,50 см Длина: 200 см Количество: 0,54 шт/м Вес: 2,75 кг/шт. Упаковка: 20 шт./упак. | 25 упаковок/поддон | 500 шт./поддон
	Villapor E Теплоизоляционная плита PS Цвет: белый Ширина: 80 см Длина: 200 см Упаковка: 14 шт./упак.
	Лента гидроизоляционная (Самоклеящиеся гидроизоляционные ленты на основе бутила для ендов и деталей) Ширина: 30 см Длина: 250 см Цвета: терракотовый, коричневый, серый, красный ондулин, черный
	ONDUBAND PRO 10 см Цвета: красный, зеленый Размеры: 10 см x 1000 см Упаковка: 6 рулонов в коробке ONDUBAND PRO 15 см Размеры: 15 см x 1000 см Упаковка: 4 рулона в коробке
	Вентиляционная лента ONDULAIR Цвет: черный Размеры: 28,5 см x 500 см Упаковка: 4 рулона в коробке
	Световой люк из ондулина Цвет: черный Размеры: 66,5 см x 82,5 см Полые размеры: 43,5 x 47 см Упаковка: 5 шт. /коробка
	Адаптер ONDUVILLA для светового люка Цвет: черный Размеры: 66,5 см x 27,5 см Упаковка: 5 шт./коробка
	Крышная вентиляция ONDUVILLA Цвет: черный Размеры: 40 см x 48 см Упаковка: 4 шт./коробка
	Вентиляционная решетка ONDUVILLA LV125 Цвет: черный Размеры: 40 см x 48 см Упаковка: 6 шт./коробка
	Гофрированный вентилируемый наполнитель Цвет: черный Длина: 61 см Упаковка: 100 шт./коробка
	Наполнитель Цвет: серый Длина: 98 см Упаковка: 50 шт./коробка 1 шт. = 1 конек + 1 карнизная планка
	Оцинкованный моноблочный гвоздь для ондулина Упаковка: 400 шт./коробка Длина: 6 см — 8 см — 10 см
	Моноблочный винт Упаковка: 400 шт. /коробка Длина: 6 см — 10 см
	Оцинкованный бетонный гвоздь Радиус: 5 см Длина: 7 см — 9см — 10 см — 13 см Упаковка: 1000 шт./коробка
	Z-образный алюминиевый профиль (для деталей примыкания) Длина: 300 см Упаковка: 10 шт./упак.



Приложения

Жилой дом

Жилой дом

Документация

Легкие, экологически чистые кровельные листы

• Обзор
• Описание
• Приложения
• Установка и документация
• Сопутствующие аксессуары

Обзор

0 отзывов

RemoveCompare

Ондулин классический красный

Ондулин классический коричневый

Ондулин классический черный

Onduline Classic Green

ONDULINE CLASSIC — чрезвычайно прочная легкая кровельная и облицовочная система.

Цвета

Найти точку продажи

Запросить цену

Description

Product benefits

Lightweight

Acoustic and Thermal comfort

Withstands strong winds

Will not rust or corrode

Asbestos -free

Eco-friendly

Thermal comfort

Акустический комфорт

Гарантия гидроизоляции 15 лет

Устойчивость к сильному ветру

ВЛАГОЗАЩИТНЫЕ И ЭКОЛОГИЧНЫЕ ЛИСТЫ

Кровельные листы ONDULINE CLASSIC можно использовать как на новых конструкциях, так и при ремонтных работах на деревянных или металлических конструкциях.

Уже более 75 лет кровельная система ONDULINE CLASSIC известна своей безупречной водонепроницаемостью . Крыши ONDULINE CLASSIC могут выдерживать все типы климата, от снега и холода до жары и влажности тропических стран. Чрезвычайная устойчивость к сильным ветрам делает его популярным решением на открытых участках. Волнистые листы ONDULINE CLASSIC не содержат металла: поэтому они не ржавеют и не подвергаются коррозии . Таким образом, ONDULINE CLASSIC является надежным решением для зданий, расположенных у моря.

Листы ONDULINE CLASSIC ценятся нашими клиентами за акустический и тепловой комфорт они обеспечивают зданию, особенно по сравнению с металлическими кровельными решениями. Материал поглощает часть шума и тепла, которые достигают его. Это основная характеристика для жарких регионов или шумных мест, например, в районах, подверженных проливным дождям.

Изготовленные на 50 % из переработанных продуктов, волнистые листы ONDULINE CLASSIC для крыш также являются экологически чистыми по своему производству и составу. Наш материал, полученный по уникальной технологии, не содержит ни асбеста, ни других веществ, опасных для здоровья и окружающей среды.

В ремонтных работах они могут заменить предыдущий кровельный материал или использоваться в качестве перекрытий поверх черепицы, фиброцемента, мембраны или бывших в употреблении металлических листов.

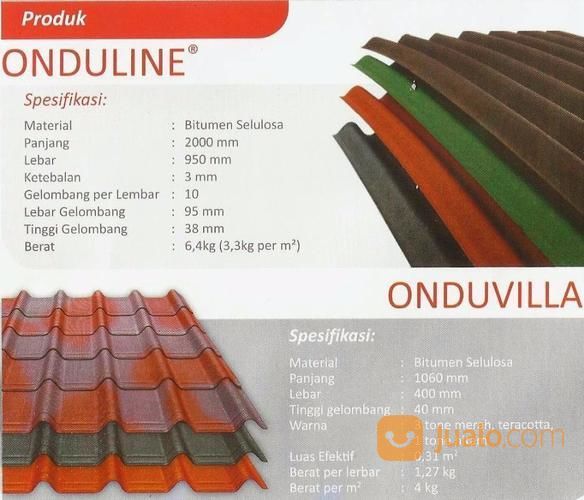

• Длина: 2000 мм
• Ширина: 950 мм
• Толщина: 3 мм
• Профиль: 10 волн
• Высота волны: 38 мм
• Вес на м ² : 3,4 кг
• Вес листа: 6,4 кг

Приложения

School

Horse Stable

Residence

Kennel

Church

Resorts

Factory

Resort

Wooden House

Residence

Установка и документация

Советы по установке

ONDULINE CLASSIC прост в установке. Следуйте инструкциям по установке, чтобы понять, насколько это просто.
