Как сделать качественный теплый пол в частном доме?



Технологии отопления прошлого века с радиаторными батареями по эффективности уступают новым, услуги центрального отопления постоянно дорожают. Поэтому потребители ищут альтернативу, как сделать теплый пол в частном доме с автономным экономичным отоплением.

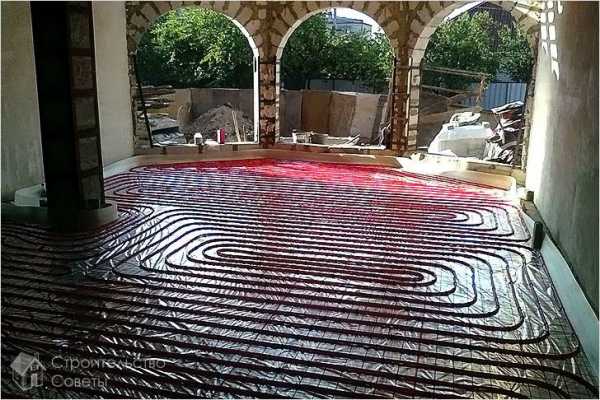

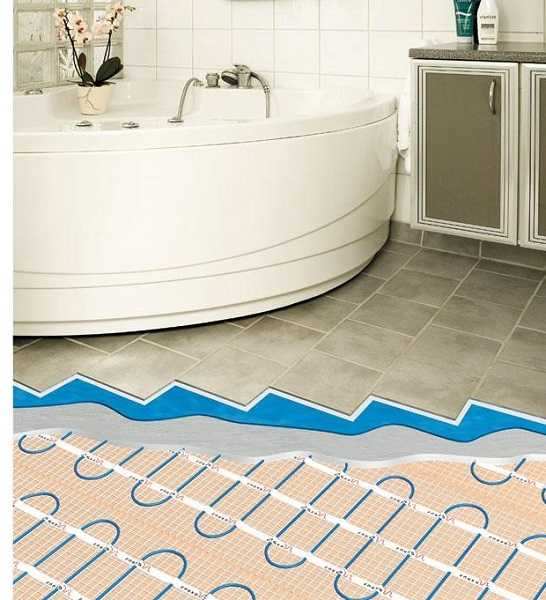

Пример укладки теплого пола в ванной

Достоинства теплого пола

Эта технология более экономична с точки зрения затрат на топливо, она позволяет убрать громоздкие радиаторы, освобождая пространство для других полезных элементов интерьера. Трубы под напольным покрытием не портят внешний вид обстановки и не мешают уборке помещений.

С экологической стороны теплый пол обеспечивает идеальное распределение тепла для комфортного состояния человека. Хорошо прогревается пространство на уровне 1-1.5 м над полом, выше – более прохладный воздух. Поэтому многие изучают методики, как сделать теплые полы в частном доме. Простота отработанных технологий позволяет сделать теплый пол своими руками.

Виды теплых полов

Многолетняя практика использования технологии «теплый пол» показала ее эффективность: равномерное распределение тепла по всей площади помещения и экономичный расход энергии. Существуют некоторые ограничения: нагревать напольное покрытие более 30-40 ̊С не рекомендуется, это создаст определенный дискомфорт при ходьбе, можно обжечь босые ноги.

При большом количестве комнат, высоких потолках, особенно в регионах, где низкие температуры стоят длительное время года, полагаться полностью на напольный контур отопления не следует. Можно сделать теплый пол в доме своими руками и использовать его как дополнительный источник в системе общего отопления.

Сделать грамотный расчет отопительной системы с учетом теплопотерь самостоятельно сложно. Это делают высококвалифицированные инженеры-теплотехники, при этом учитываются многие параметры:

• объем помещения;
• толщина и вид стройматериалов стен и напольного покрытия;
• климатическая зона;
• среднегодовая температура, розы ветров и многое другое.

Стоят такие расчеты недешево, легче в частном доме своими руками установить теплый пол, воспользовавшись уже наработанной статистикой. Практика показывает, что на севере России в кирпичных зданиях с толщиной несущих стен 60 см теплый пол используется как дополнительный подогрев. В средней полосе и южных районах можно применять эти технологии в качестве основной системы отопления.

Существует две основных конструкции теплых полов:

• водяной теплый пол, где прокладываются трубы с циркулирующим по ним жидким теплоносителем;
• под напольные покрытия укладываются греющие электрические кабели или пленки.

Точный расчет и планировка схемы укладки труб или греющих кабелей производятся с учетом того, какой вид теплых полов устанавливается, и на каком объекте.

Водяной теплый пол от отопления центральной системы монтировать не рекомендуется, это противозаконно. Этот вопрос нужно согласовывать с коммунальными службами, что очень сложно, и не факт, что все впоследствии будет надежно функционировать. Теплые полы в доме лучше делать от автономного котла на своем топливе.

Устройство теплого пола и расчет количества тепла, необходимого для пола в частном доме в определенном помещении, делаются исходя из практического опыта. Укладка кабеля или труб длиной 3-5 метров на 1 м² с шагом не более 30 см позволяет выделяться теплу 60-80 кВт/м². Этого достаточно для отопления жилого частного дома. В помещениях обеспечивается температура до 25 ̊С в средней полосе и на юге России с хорошо утепленными стенами и окнами.

Водяные теплые полы

Технология водяных теплых полов эффективна в процессе эксплуатации с экономической точки зрения. Расходы по оплате по сравнению с классической радиаторной системой составляют на 20-30 % меньше. Но монтаж системы трудоемкий, конструкция содержит большое количество дорогостоящих элементов и узлов соединения.

Основные элементы:

• Отопительный котел: модели могут быть электрические, газовые на жидком и твердом топливе, гибридные варианты. Выбор делается исходя из стоимости и доступности энергетических ресурсов в конкретном регионе.

На теплые полы в доме особенно востребованы газовые модели, это объясняется автономностью этого вида котлов. Газ во многих регионах России является наиболее доступным и недорогим топливом. Система обогрева данных котлов не зависит от центрального отопления и водоснабжения. Она позволяет самостоятельно регулировать потребляемую мощность и расход топлива в зависимости от потребностей.

• Трубы. Расходуются по 3-5 м на 1 м² отапливаемой поверхности, эти нормативы определены многолетним практическим опытом. Популярны модели труб из сшитого полиэтилена, прочные термостойкие изделия с плотностью материала 60-80 %. Для достижения этих качеств используется разные способы обработки.

Конструкция трубы сшитого полиэтилена

При облучении потоком электронов в магнитном поле достигается плотность 60 %, обработка пероксидом создает плотность сшивки 75 %, газом селаном –65 %. В любом случае этой плотности достаточно для укладки теплых полов.

Хороший вариант – металлопластиковые трубы, прочные и термостойкие, имеют три несущих слоя и два клеевых.

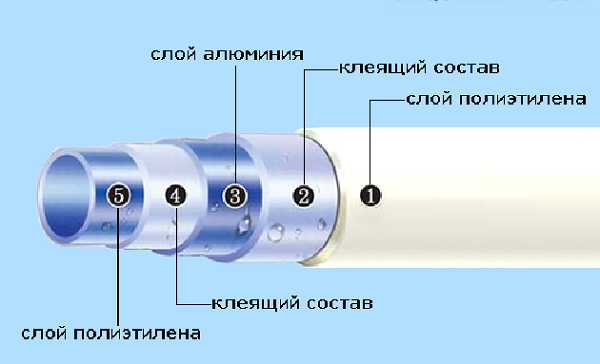

Конструкция металлопластиковых труб

Внутренний и внешний слой – это сшитый полиэтилен, средний слой – алюминиевая фольга 0,2-2,5 мм, герметично сваренная по всей длине.

• Коллектор. Распределяет теплоноситель по контурам, это основной узел теплосмешения, в нем соединяются все отдельные контуры. Устанавливается коллектор с таким количеством термоклапанов, сколько в системе контуров. Длина контуров разная, поэтому количество теплоносителя в них не одинаково, время остывания жидкости в контурах не совпадает. Для поддержания заданной температуры в каждом контуре установлены датчики температур, они своевременно управляют сервоприводами, распределяя горячие и охлажденные потоки в заданные направления.
• Термовентиль. Часто используется трехходовой механический вентиль, распределяющий интенсивность горячих и охлажденных потоков. Для автоматического управления на вентиль ставятся электрические приводы.

Термовентиль с электроприводом

• Циркуляционный насос. Рекомендуется ставить насос с мокрым ротором, его крыльчатка вращается и смазывается теплоносителем, работа очень тихая.

Циркулярный насос

• Теплоноситель. Это может быть вода, антифриз или тосол.

Потребуются затраты на материалы гидроизоляции, теплоизоляции, цементной стяжки и напольного покрытия.

Последовательность укладки

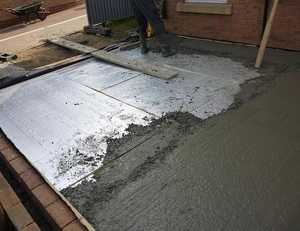

В полуподвальных помещениях на грунте делается предварительная стяжка, поверхность засыпается песком на 5-7 см, потом щебнем 3-5 мм на толщину 8-10 см. Для пароизоляции все накрывается полиэтиленовой пленкой, сверху накладывается слой 8-10 см речного песка с отсевом фракции от 0,05 до 0,1 см.

На предварительную стяжку укладывают слой гидроизоляции. Это может быть битумно-резиновая мастика, наносится она кисточкой. Проще использовать клеящиеся рулоны, в основе которых битум с полимерными ингредиентами. Структура листов – армированная стекловолокном или полиэстером. Сверху укладывается утеплительный слой – экструзионный пенополистирол (пенопласт). Толщина утеплительного слоя в подвальных помещениях 10 см и более, на верхних этажах достаточно 5-10 см.

Очень эффективно использовать тонкие эластичные утеплители с отражающей поверхностью. Структуру рулонов составляет полимер, наполненный пузырьками воздуха, или минеральная вата, толщина слоя от 2 до 50 мм.

Отражающий слой, 14-20 микрон, бывает нескольких вариантов структуры:

• двухсторонние – фольга с двух сторон рулона;
• односторонние;
• самоклеющиеся, с одной стороны – клеящаяся поверхность, с другой –фольгированная.

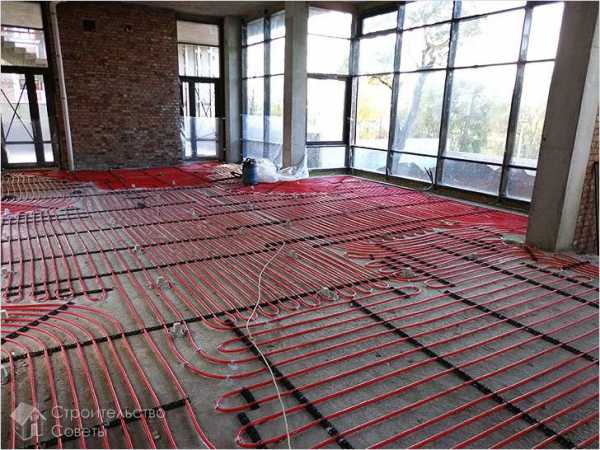

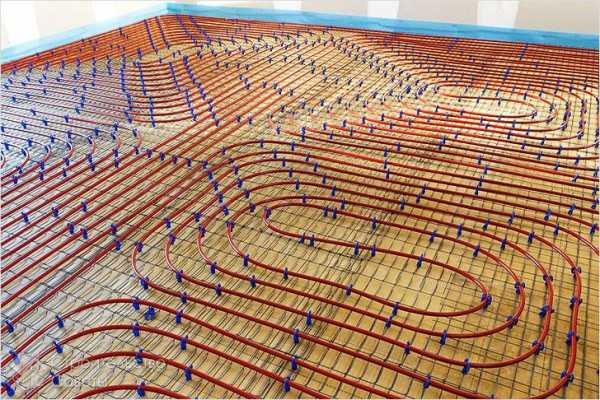

На отражающий утеплитель укладываются термостойкие металлопластиковые трубы в форме змейки или улитки. Крепятся трубы на специальные металлические или пластиковые планки, часто для армирования стяжки и равномерного распределения нагрузки на трубы накладывают металлическую сетку.

Трубы фиксируются к сетке пластиковыми жгутами, проволока на сетке Ø 3-4 мм, размер ячеек 5-10 см. Бетонная стяжка наносится толщиной 7-8 сантиметров, она тщательно выравнивается, после высыхания укладывается напольное покрытие.

Для теплого пола рекомендуется использовать керамическое покрытие, оно лучшим образом аккумулирует и передает тепло. При монтаже труб на бетонных плитах элементы предварительной стяжки не делаются. Процесс начинается с очистки, выравнивания поверхности и гидроизоляции, остальные операции те же самые.

Нельзя делать бетонную стяжку на деревянных перекрытиях, они могут не выдержать вес и обрушиться. В деревянных домах на пол монтируется гидро,- и теплоизоляция, прибиваются лаги, между которыми прокладываются трубы. На лаги кладут доски, фанеру, ДСП, после чего наносят облицовочное покрытие, паркет, ламинат или другие материалы.

Электрический теплый пол

Оборудования для монтажа этой конструкции требуется меньше, монтаж осуществляется проще. Отсутствие жидкого теплоносителя значительно упрощает всю систему отопления. Для обогрева используется греющий кабель или инфракрасная пленка, в электрические цепи они подключаются через терморегуляторы.

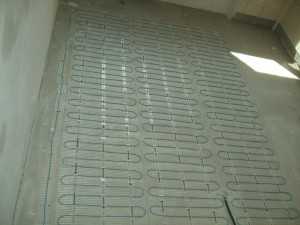

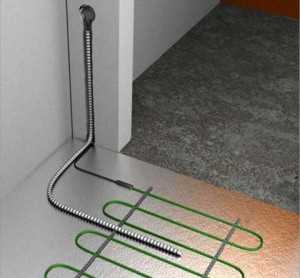

Укладка греющего кабеля и пластин

При отсутствии жидкого теплоносителя гидроизоляцию на плитах можно исключить, так как вероятности протечки не будет. При укладке на грунт предварительную стяжку и гидроизоляцию рекомендуется оставить. Такой теплый гидроизолированный пол в частном доме исключит проникновение влаги из грунта в помещение. В остальном материалы для стяжки и последовательность остаются прежними.

Кабеля укладываются аналогичным образом, змейкой или улиткой. Для прогрева хорошо утепленных помещений до +18-25  ̊С требуется 150-200 Вт/1м², если взять 3-5 м кабеля на 1м², то шаг укладки составит 10-30 см. Порог температуры для помещений рассчитывают исходя из их функционального назначения, в ванной потеплее – до +25  ̊С, в зале – +20  ̊С. Производители делают разные кабели, при покупке нужно интересоваться, сколько мощности потребляет 1 погонный метр.

Инфракрасные пластины производят рулонами шириной 800 мм, 500 мм и 1 метр, длина 0,7-15 м. Они фиксируются к теплоизоляционному покрытию термоскотчем, укладываются на 20 см от стен и не ближе, чем на 6 мм друг от друга, подключаются параллельно к сети 220В.

Пример укладки и подключения инфракрасной пластины

Потребляемая мощность пластин – 45-65 Вт/м²*ч, это количество электроэнергии, расходуемой 1м² пленки в час, температура плавления изолирующей пленки на пластинах 130 ̊С. Бывают готовые маты, утеплители с отражающим слоем к ним закреплены на инфракрасные пластины, ширина таких изделий – 83 см, длина – 1-12 м.

Обязательно нужно учитывать места установки мебели и крупногабаритной бытовой техники (стиральная машина, холодильник, шкафы) в помещении. Под ними прокладывать кабеля и пластины не рекомендуется.

Схема размещения греющих элементов

Укладку греющих кабелей и пластин надо планировать на свободной поверхности напольного покрытия. Это снизит нагрузку на источники тепла, пространство в помещении будет обогреваться эффективнее.

Подключение элементов электрообогрева

Существует разные виды кабелей:

• Однопроводные – не делятся на части, производятся определенной мощности и длины. После укладки включаются в сеть через термостат, противоположными концами;

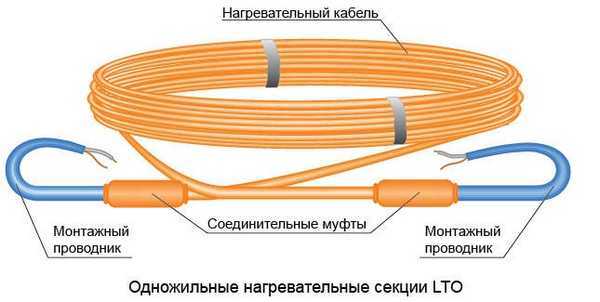

Конструкция однопроводного кабеля

• Двухпроводные – кабели, замкнутые на одном конце, который герметично запаян пластиковым колпачком. Другой конец с двумя проводами подключается к сети через термостат, кабель на части не режется.

Конструкция двухжильного кабеля

• Двухпроводной саморегулирующийся кабель – режется на части в определенных местах. В качестве термостата работает пленочная матрица, расположенная по всей длине между медными проводниками. Сопротивление меняется в зависимости от температуры окружающей среды. Ток начинает протекать между проводами в тех местах, где температура ниже +5 ̊С. Чем ниже температура вокруг кабеля, тем больше ток и разогрев кабеля. Такие модели дорого стоят.

Терморегуляторы

Производители предлагают много различных видов:

• Механические (аналоговые) регуляторы – самые простые и надежные.

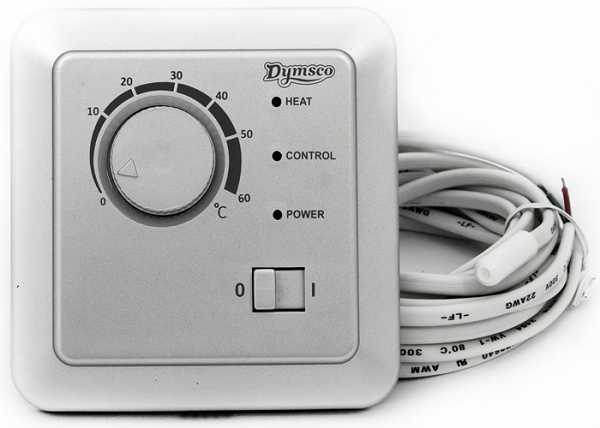

Внешний вид механического терморегулятора

• Цифровые – с жидкокристаллическими дисплеями, на которых отображается несколько параметров: температура напольного покрытия, воздуха в комнате, иногда текущее время.

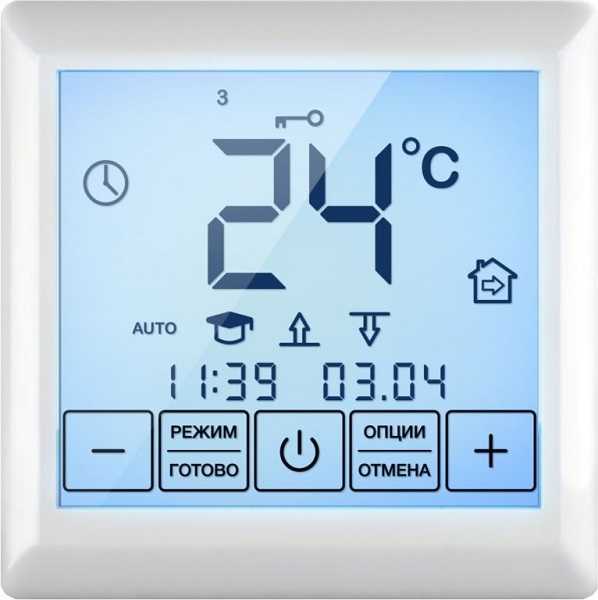

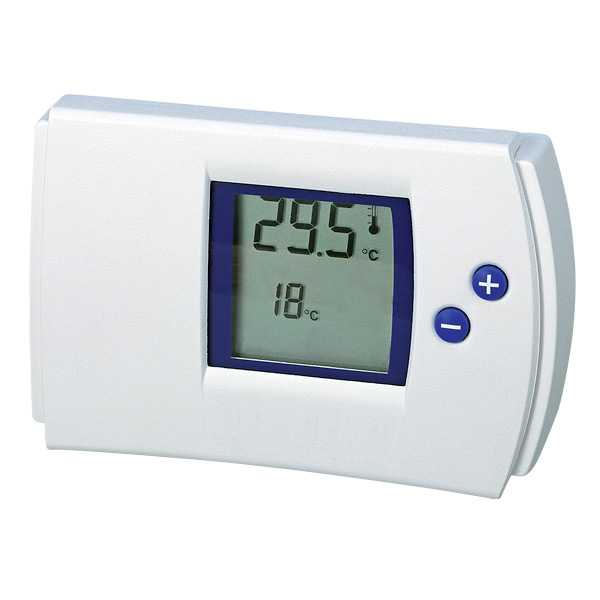

Внешний вид цифрового терморегулятора

• Цифровые программируемые терморегуляторы – позволяют установить определенную температуру на разное время суток (день – ночь) или по дням недели. При отсутствии людей температура снижается, перед приходом повышается, это делает режим работы более экономичным.

Программируемый терморегулятор

• Терморегуляторы с дистанционным управлением могут управляться пультом в инфракрасном диапазоне, как на телевизорах, по радиоканалу. Более дорогостоящие модели работают по сети GSM, по интернету в режиме онлайн, управляются с айфона, планшета или ПК, с любого места, где есть сотовая связь или кабельный интернет.

Терморегуляторы отличаются по органам управления: в механических моделях проволочное сопротивление меняется перемещающимся контактом на пластиковом диске в корпусе прибора.

В цифровых регуляторах сопротивление меняется микросхемой, в состав которой входит реле электронных переключений. Управление может осуществляться механическими кнопками или сенсорными сегментами на дисплее, как на мобильных айфонах или планшетах.

Независимо от модели терморегулятора, блоки управления подключаются по типичной схеме к одинаковым по функциональному назначению элементам:

• к сети 220В;
• к греющему кабелю;
• к одному или нескольким датчикам температуры;
• через заземление.

В целях безопасности все электрические системы отопления в частном домовладении подключается в РЩ к сети через автомат защиты от короткого замыкания и УЗО (устройство защиты от прикосновений).

Итог

Технологии устройства теплых полов предусматривают много различных вариантов монтажа. Чтобы определить подходящий метод и лучшие материалы, надо исходить из финансовых возможностей, учитывать климатические условия расположения объекта и функциональное назначение помещений.



teplota.guru

Теплые полы в частном доме своими руками: рекомендации по установке

Подогрев полов последнее время стал очень востребованным и популярным. Применяется подобная система теплоснабжения не только в городских квартирах, а и в частных домах. Используются данные конструкции и при обогреве бань, теплиц и т.п. И все благодаря наличию таких преимуществ у теплых полов, как удобство, эффективность, экономичность. Владельцам загородных построек повезло: можно поставить любую нагревательную систему. Выполнить эту работу можно самостоятельно. О том, как оборудовать теплый пол от отопления в частном доме своими силами, расскажет данная статья.

Теплый пол: основной либо вспомогательный обогрев?

При оборудовании системы теплых полов важно придерживаться одной важной рекомендации: температура поверхности не должна превышать +30 градусов. Также следует выбирать изделие такой мощности, чтобы теплопотери здания были полностью восполнены.

Применяться теплый пол в каркасном доме может как основной источник тепла, так и вспомогательный, для повышения комфортности условий проживания. Какой именно вариант выбрать, все зависит от климатических особенностей той местности, в которой расположена постройка, от качества утепления дома, наличия уже имеющегося источника тепла.

Если нагревательный пол способен дать тепла не меньше, чем теряет постройка, его можно с успехом применять в качестве главной системы обогрева.

Если же тепла недостаточно, теплые полы в частном доме своими руками устанавливаются в сочетании с другими обогревательными конструкциями. Например, можно удачно применять совместно с инфракрасными излучателями либо конвекторами. Таким образом, создается комбинированная система, способная эффективно и качественно прогреть загородный коттедж.

Можно также сделать теплым не только пол, а и потолок либо стены. Конечно, конструкции водяного типа для этого не годятся. А вот электрические аналоги могут быть очень кстати. Совмещать теплый пол можно и с плинтусным отоплением. Так что вариантов масса. И перед тем, как сделать теплые полы в частном доме, важно все хорошенько продумать, и выбрать наиболее оптимальный вариант для эффективного обогрева. А что нужно непосредственно для монтажных работ можно узнать в нашей статье «Что нужно для монтажа теплого пола?».

Какой теплый пол подойдет для каркасного дома?

Каркасные строения последнее время становятся более популярными. И наиболее экономичным и оптимальным вариантом обогрева такой постройки является теплый пол. Укладка не требует стяжки. Технология монтажа имеет некоторые особенности. Но перед тем как перейти к рассмотрению такого вопроса, как сделать теплый пол в каркасном доме, следует определиться с видом системы. Можно в сооружениях каркасного типа устанавливать теплые полы электрического и водяного типа. Монтируются они сверху утеплительных отражающих материалов.

Водяной теплый пол

Если коттедж находится в процессе возведения, то предпочтительнее оборудовать водяной теплый пол. Он отличается надежностью и экономичностью. Но водяной вариант имеет один недостаток – при возникновении протечки, ремонт будет достаточно сложным и громоздким.

Электрический теплый пол

Если же водяную систему установить по определенным причинам не представляется возможным, можно создать и пол с электроподогревом. Тем более кабельный теплый пол под плитку своими руками – это вполне реальная задача. Выбор полов данного типа достаточно широкий. На рынке можно приобрести как полы низкой либо средней, так и высокой мощности. Также кабель для теплого пола своими руками создать вполне реально. Но секционная кабельная система нуждается в создании стяжки. Конечно, бетонная стяжка под теплый пол своими руками – задача совсем не трудная. Но все же это создает дополнительные хлопоты во время монтажа.

Предлагают сегодня производители и удобные нагревательные маты. Но греющие маты в качестве единственного источника теплоснабжения неэффективны. Популярностью пользуется и полезный, сверхтонкий инфракрасный пол. Поэтому большинство пользователей отдает предпочтение инфракрасной пленке. Что именно выбрать, зависит от предпочтений хозяина дома, размера бюджета.

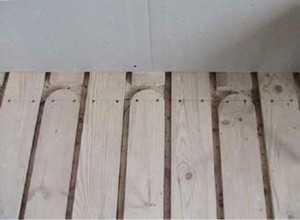

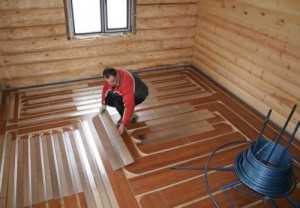

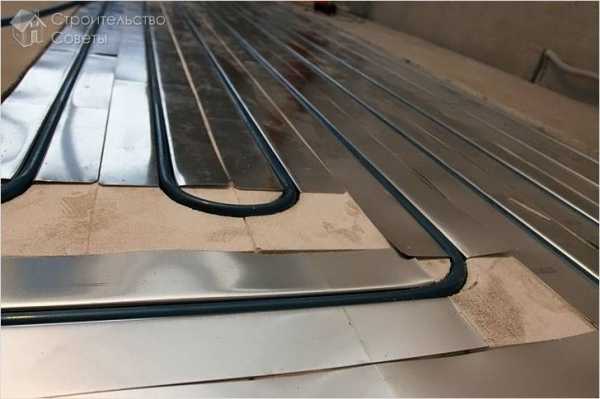

Пол с подогревом под пол из дерева

Как было уже сказано, нагревательные полы могут быть водяными и электрическими. Электрические теплые полы под деревянные полы применяются редко. А вот водяные распространены достаточно широко. Данная конструкция представляет собой магистраль, скрытую под напольным покрытием. Теплоносителем в этом случае выступает вода, нагретая до определенной температуры.

Оборудуя теплый пол на деревянный пол своими руками, бетонную стяжку не делают. Поскольку это может создать ненужную дополнительную нагрузку на деревянные перекрытия. Что крайне нежелательно. В принципе оборудовать теплый пол на напольное покрытие из дерева не представляет трудностей. И, правильно подобрав материалы, подготовив необходимые инструменты, четко следуя технологии, с подобной задачей способен справиться и человек, не имеющий специального строительного либо инженерного образования.

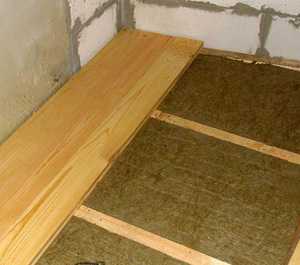

Алгоритм того, как сделать теплый пол на деревянном полу, следующий:

1. Подготовить черновой пол. Тщательно выровнять основание, зашпаклевать имеющиеся щели.
2. Положить гидроизоляционный слой. Важно, чтобы слой был герметичным. Поэтому желательно использовать сплошную пленку. Также можно использовать и полосы. Но все стыки тогда нужно будет проклеить лентой гидроизолирующей.
3. Уложить деревянные лаги.
4. Между лагами поместить утеплитель. Слой должен быть не менее 10 см. Но, конечно, все зависит от теплопроводных свойств материала.
5. На утеплитель уложить трубы.
6. Провести монтаж финишного покрытия.

Данная схема очень простая. Но в плане эффективности, это не лучший вариант. Лучше создать теплый пол на деревянное основание с арматурной сеткой.

Пример монтажа по второму способу следующий:

• Гидроизоляция, слой утеплителя.
• Фольга из алюминия. Класть ее нужно отражающей поверхностью в комнату. Все места соединения нужно проклеить лентой теплоизоляционной.
• Арматурная сетка. Она позволит усилить конструкцию.
• Лаги, трубы.

Надо не забыть поместить под напольное покрытие термодатчик в гофрированном кожухе. От него сигнал будет поступать на регулятор температуры. Устанавливать терморегулятор следует на небольшой высоте от пола. Его либо монтируют в пластиковой коробке накладным способом либо помещают в штробу.

Таким образом, теплый пол на даче своими руками – задача вполне осуществимая. Главное соблюдать технологию, выполнять работу аккуратно и внимательно.

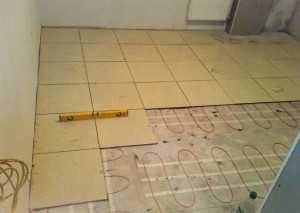

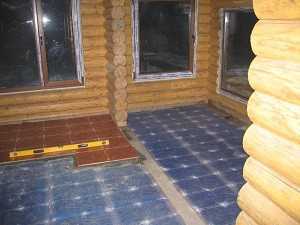

Кладка плитки на нагревательный пол

Надо отметить, что теплые полы сочетаются с большинством финишных покрытий. Нередко хозяева домов выбирают в качестве напольного покрытия плитку. Данный материал отличается благородным видом. Подходит под любой тип нагревательных полов. К тому же укладка плитки на теплый пол своими руками не представляет сложностей и не отличается технологически от облицовки обычного пола.

Для укладки применяется специальный клей. Его наносят на участок пола. Обрабатывают клеящим составом и саму плитку. Укладывают изделие на пол и немного прижимают. Когда вся плитка уложена, а клей полностью высох, можно приступать к затирке швов. Включать систему нагревательного пола нельзя до полного окончания плиточных работ.

Сфера использования теплых полов в загородных объектах

Теплые полы часто устанавливают хозяева частных домов. Вариантов создания системы может быть множество. Например, можно оборудовать теплый пол от газового котла своими руками и получить надежный и качественный обогрев.

Теплый пол в теплице

Используют подобные системы и в теплицах для обогрева земли. Можно нагревать грунт при помощи кабельных матов, инфракрасной тонкой пленки либо электрического кабеля. Кабельный теплый пол в теплице своими руками укладывается очень просто. Применяется та же схема, что и при монтаже водяных контуров. Единственное существенное отличие состоит в подключении к сети и установке терморегуляторов.

Прокладывая инфракрасную тепловую пленку нужно знать, что оптимальная глубина ее прокладки составляет 20 см. Слишком глубоко в грунт ее помещать не стоит из-за невысокой температуры нагрева. Но и чересчур близко к поверхности земли располагать также не рекомендуется. Поскольку можно легко повредить садовыми инструментами. Водяные системы стоят дороже, нежели электрические теплые полы. Поэтому внедряются реже.

Теплый пол в бане

Применяются нагревательные полы и в бане. Раньше у хорошей и качественной бани был лишь один недостаток – прохладный пол. Сегодня же, сделав теплый пол в бане от печки, это неудобство можно легко устранить. Оборудовать систему теплого пола рекомендуется не только в парилке, а и во всех составляющих комнатах: в моечном помещении, в зоне отдыха. Перед созданием теплого пола в сауне, следует утеплить покрытие в бане. Для этого могут использоваться керамзитовое вещество, специальная базальтовая либо минеральная вата, пенопласт.

В целом, установка теплого пола своими руками в бане представлена такими работами:

1. Монтаж специальной балки на основание. К балкам следует закрепить бруски, которые будут служить в качестве основания для пароизолятора.
2. Укладка чернового покрытия. Применяются доски.
3. Между балками провести застилку выбранного утеплителя.
4. На утеплитель настелить слой гидроизоляционного материала.
5. Закрыть полученную конструкцию досками. Это и будет финишное напольное покрытие.

Некоторые строители считают, что укладка теплого пола своими руками в бане должна проводиться на основе пиломатериалов, изготовленных из хвойной древесины. Ведь данный материал имеет более долгий эксплуатационный срок. Не скользит при увлажнении. И к тому же создает приятный аромат, благотворно воздействующий на состояние всего человеческого организма. А вот материалы на основе липы, тополя либо дуба специалисты применять не советуют.

Рекомендации по установке

Соблюдая некоторые рекомендации касательного того, как делать теплые полы в частном доме, можно создать эффективную и надежную систему.

Важно правильно подобрать финишное покрытие под теплый пол.

Например, кафель на пленочные нагревательные конструкции класть не стоит. Данный материал тяжело прогревается. Поэтому лучше сочетать его с электрическим полом кабельного типа. Ковролины и ковры использовать нежелательно. Они существенно снижают эффективность обогрева. Для правильного выбора вида теплого пола надо определиться с целью его установки. Конструкция может использоваться для обогрева всего помещения либо только для подогрева поверхности.

Терморегулятор, трубы и кабели выбирать также следует исходя из поставленной цели. Для дополнительного обогрева подойдет кабель мощностью в 20 Вт/м. А вот для организации пола в качестве единственного источника тепла лучше выбирать изделия мощнее – 160 Вт/кв.м. Если подогрев планируется дополнительный, подойдет терморегулятор с датчиком температуры. Для полноценного же обогрева потребуется более сложный термостат.

Таким образом, теплые полы применяются при обустройстве системы теплоснабжения в частных домах. Нагревательные конструкции могут быть разных видов. Финишные покрытия также могут использоваться различные. Поэтому перед тем, как сделать теплый пол в доме, надо все продумать, чтобы подобрать систему и финишное покрытие правильно. Для эффективного обогрева это важно.

spetsotoplenie.ru

как укладывать теплоизоляционный материал, подключить терморегулятор (фото и видео)

Сегодня многие интересуются тем, как сделать теплые полы в частном доме. В процессе проектирования частного дома есть возможность выбрать схему отопления собственного жилища. Одной из наиболее популярных систем отопления является теплый пол. Конструкция может использоваться в качестве дополнительного или основного источника тепла. Подобная система позволяет избавиться от больших радиаторов и выполнять отопление лишь теплыми полами.

Схема модуля теплого пола.

Устройство подобной системы позволяет снизить затраты на отопление. Если выбрана водяная система теплого пола, то есть возможность включать каждый отопительный контур отдельно.

Устройство водяной системы

Говоря о том, как сделать теплый пол в частном доме, стоит знать, что перед монтажом конструкции нужно составить план, на котором должны быть обозначены все детали системы. Подобные конструкции являют собой полипропиленовые или металлопластиковые трубки, которые устанавливаются по контуру согласно схеме. По трубкам будет двигаться горячая вода с определенными параметрами. Регулировать температуру жидкости будет возможно с помощью термостата.

В систему отопления подобного типа входят также следующие элементы:

• котел;
• регулировочная арматура;
• шкаф коллекторов для распределения.

Шкаф нужно размещать на стене в комнате, где планируется устанавливать систему. В данный шкаф нужно будет завести трубопроводы, которые подключаются к коллектору. Очень важно предусмотреть наличие клапанов, с помощью которых можно будет выпускать воздух из конструкции. Перед укладкой трубок следует учитывать такие моменты:

Плюсы теплого пола.

1. Трубки устанавливаются на предварительно подготовленное основание пола. Чтобы выровнять поверхность, рекомендуется использовать самовыравнивающуюся смесь. Если поверхность будет неровной, то она будет прогреваться неравномерно.
2. После того как основание будет выровнено, понадобится настелить материал для гидроизоляции.
3. Оптимальный диаметр трубок составляет 20 мм.
4. Каждую петлю укладки нужно выполнять единой трубкой. Это нужно для того, чтобы исключить подтекания на стыках.
5. Толщину слоя теплоизоляции нужно подбирать с учетом величины тепловой нагрузки.
6. Не допускается запускать в эксплуатацию конструкцию теплого пола до того, как смесь полностью высохнет. Включать отопление можно будет примерно через 30 дней, при этом температуру теплоносителя нужно увеличивать постепенно.

Элементы, которые будут нужны:

• трубки;
• вентили;
• котел;
• устройства для регулировки системы;
• коллекторный шкаф;
• самовыравнивающаяся смесь;
• теплоизоляционный материал;
• крепежные детали.

Как сделать водяной теплый пол?

Устройство и монтаж теплого водяного пола.

Прежде всего понадобится очистить основание, после чего уложить материал для теплоизоляции. Это нужно для того, чтобы исключить тепловые потери «в пол». Если будет подобран подходящий материал, то прогрев поверхности будет идти вверх. В данном случае можно использовать пенополистирол толщиной от 40 до 140 мм. Толщину следует подбирать исходя из особенностей помещения — насколько интенсивно нужно будет его прогревать. Поверх материала нужно настелить пленку из полиэтилена.

Армирование выполняется сеткой 150х150 мм, сечение прутков должно быть менее 5 мм. Чтобы повысить прочность конструкции, можно уложить слой сетки после монтажа трубок для отопления. Далее нужно разработать проект, согласно которому будут укладываться трубки. Шаг расположения труб и геометрия участков определяется схемой укладки: змейкой, спиралью или двойной змейкой. Рекомендуемый шаг размещения трубок — 200 мм. Трубки нужно прикреплять к сетке из арматурных прутьев с помощью хомутов. В местах компенсационных швов на трубки следует надеть гофрированные элементы. Таким способом можно защитить нагревательные элементы от повреждений.

Укладывать трубки возле внешних стенок нужно с меньшим шагом, чтобы исключить перепады температуры. Стоит понимать, что теплопотери возле внешних стен будут выше. Протяженность трубок должна составлять максимум 90 м, иначе будут существенные потери тепла в крайней части контура. На 1 м² основания в среднем уходит примерно 5 м трубок. Далее понадобится выполнить опрессовку. С ее помощью можно определить наличие повреждений трубок. Опрессовку нужно выполнять минимум 24 часа.

Электрический теплый пол

Схема электрического теплого пола.

Подобные системы могут быть следующих видов:

• кабельная конструкция;
• кабельная на основании;
• инфракрасная.

Главным элементом конструкции является кабель, преобразующий электрическую энергию в тепло. Прежде всего подготавливается основание пола. Понадобится снять куски строительной смеси шпателем. Далее увлажнить основание водой и убрать остатки смеси и мусора с помощью щетки. Элементы, которые будут нужны:

• пленка или электрический кабель;
• датчик температуры;
• теплоизоляция;
• шпатель;
• вода;
• степлер;
• скотч;
• терморегулятор.

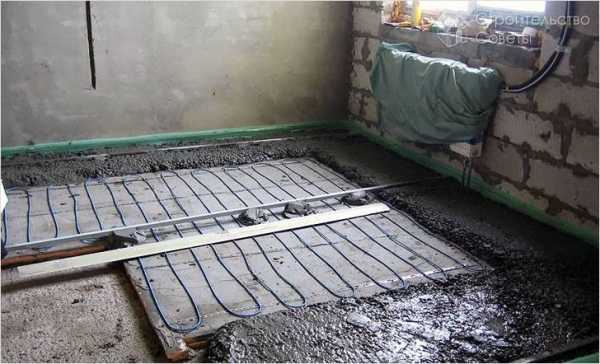

После того как будет выполнена опрессовка, понадобится залить стяжку из бетона. Рекомендуемая толщина слоя бетона составляет 50-70 мм. Чистовая отделка может быть выполнена после застывания бетонного раствора.

http:

Как укладывать теплоизоляционный материал?

Система будет распространять тепло в различных направлениях, поэтому для минимизации потерь тепла под конструкцию нужно установить материал для теплоизоляции. Полосы изоляции нужно разложить на основании, после чего тщательно зафиксировать их с помощью строительного степлера. Места стыков полос нужно проклеить скотчем. В качестве материала для теплоизоляции можно использовать пенопласт или любой другой утеплитель в плитах толщиной 7-10 мм.

Как подключить терморегулятор и другие приспособления?

На следующем этапе понадобится установить устройство для регулировки температуры и температурные датчики. Терморегулятор устанавливается на стене в удобном месте. Элемент закрепляется на высоте 30 см от напольного основания. Датчики температуры следует закладывать в толщу теплого пола. Расстояние между датчиком и стеной, на которой размещено устройство для регулировки температуры, должно быть примерно 60-70 см.

http:

К терморегулятору нужно подвести кабель, который идет от нагревательных элементов системы, гофрированную трубку с датчиком температуры и провода от электрической сети. Нагревательные элементы раскладываются на расстоянии 5 см от стен. Укладку нужно выполнять по всей площади помещения. Исключением являются места, где располагается мебель.

Если планируется использовать инфракрасную систему, то пленку можно раскладывать по всей поверхности, в том числе и под мебельными элементами. Шаг между витками кабеля должен быть равен минимум 8 см. Кабель должен располагаться свободно. Нужно следить за тем, чтобы он не натягивался. Когда нагревательные элементы будут уложены, понадобится залить стяжку из бетона толщиной минимум 5 см.

Напольное покрытие можно будет укладывать минимум через 30 дней после установки системы.

http:

Своими руками выполнить утепление пола в частном доме с помощью использования системы подобного типа несложно. Чтобы все сделать правильно, нужно следовать технологии и соблюдать последовательность действий.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

gidpola.ru

виды, достоинства и недостатки, способы укладки, отзывы

Сейчас мало кто знает, что тёплые полы появились в очень древние времена примерно в 80 веке до нашей эры. Спустя столько столетий люди усовершенствовали процесс подогрева полов. В случае, если Вы не имеете каких-либо специальных навыков по установке тёплых полов, то не стоит расстраиваться, ведь это можно сделать своими руками без особых трудностей. Частный дом — это не квартира, пол которой подогревают нижние этажи. От земли постоянно идёт холод, поэтому нужно серьёзно позаботиться о том, чтобы Вашим ногам было тепло и комфортно. Для этого существует много вариантов, как можно утеплить полы в доме.

Разновидности теплого пола

Существует множество видов тёплого пола. Различают их по нескольким признакам.

В зависимости от способа, которым обогревается пол:

• Жидкостные полы. Это такая система, представляющая собой пол, под которым находятся целая комплектация труб, которая подключена к местному или центральному отоплению и перегоняющая воду, тем самым обеспечивая дом тёплым полом. «Водяные» трубы могут прослужить различный срок, так как изготавливаются из различных материалов, например, из металлического пластика, меди или полипропиленовых материалов. Лидирующие позиции в плане выбора материала, из которого предпочитают изготавливать тёплый пол, занимает медь. Это всё потому что медные трубы могут прослужить столько, сколько Вы собираетесь жить в доме. Сразу за медью по предпочтениям располагается металлический пластик, так как обладает высокой степенью теплопроводности. Полипропиленовыми трубами пользуются же гораздо реже, несмотря на их относительно низкую стоимость, ведь он относится к мене долговечным материалам. Что касается установки, то монтировать такие жидкостные полы сложно, тем более, что необходима постоянная регулировка, именно поэтому «водяные» полы пользуются меньшей популярностью, нежели электрические.
• Электрические полы. Но их также различают по нескольким видам. По внутреннему устройству выделяют:

Разновидности тёплых электрических полов	Свойства
Кабельные полы	Выглядит в виде двуветкового кабеля, который вполне можно установить под любые напольные покрытия, к примеру, линолеум, ковролин, ламинат, крагиус, плитка и т. д. Устанавливать такие полы нужно только тогда, когда Вы затеяли капитальный ремонт, а не мелкую отделку, так как поверх кабельных труб нужно будет залить цементный раствор. Является очень хорошей установкой для создания тёплого пола. Цена зависит, конечно от площади. Чем меньше площадь, тем меньше и цена. Ориентировочный срок службы составляет 50 лет.
Полы с нагревательными матами	В основании таких полов лежит стеклосетка, поверх которой установлена специальная нагревательная секция. Такие полы пользуются наибольшим спросом, нежели кабельные полы, потому что стеклосетку с нагревательными секциями можно установить как под цементным слоем, так и над ним. Служат подольше кабельных полов, более 50 лет.
Инфракрасные полы	По другому их ещё называют плёночными полами. Состоит из тоненькой теплопроводной плёнки, в которую впаяна сама нагревательная система, именно благодаря этому, её почти невозможно почувствовать под напольными покрытиями. Срок службы маленьких, в отличие от других полов, около 15 — 20 лет.

Достоинства и недостатки теплого пола

Достоинства:

1. Установка тёплых полов не требует специального оборудования. Если впоследствии возникла неисправность, то есть возможность местного ремонта полов.
2. По сравнению с другими полами имеют длительный срок службы.
3. Нет радиаторов.
4. Широкий выбор функций регуляции температуры.
5. Нагреватель обладает низкой температурой.
6. Преподносит высокую комфортность, в отличие от иных обогревательных полов.

Недостатки:

1. Чтобы установить такие полы, нужно сначала приподнять пол примерно на 6 — 10 см. Если Вы работаете с электрическими полами, то данную высоту можно заполнить клеем, на который насаживается нагревательный мат или плёнка, нагреваемая под покрытием.
2. Полы при постоянном нагреве способны выделять некие вредные вещества, конечно, не в большом количестве, но всё же будут, поэтому мебель в доме желательно иметь из натурального дерева.
3. Полы можно покрывать не всеми видами напольных покрытий для дома. Коэффициент, показывающий сопротивление теплоотдачи, не должен быть больше 0,15 м2*К/Вт.

Способы укладки теплого пола в частном доме

В основном существует четыре способа хотя бы немного утеплить пол: напольная стяжка, настил из дерева и другие системы, позволяющие сделать пол теплее, то есть те же самые жидкостные и электрические полы.

Стяжка является, пожалуй, самым дешёвым способом утепления. Не только материалы стоят дёшево, но и сам процесс наложения стяжки на пол. Очень существенный недостаток — после утепления всё равно будет веять холодом, то есть особого утепления стяжка обеспечить не может. Укладывается она довольно просто: под стяжкой закладывается пенопласт. Он выступает в качестве утеплителя. Современная стяжка включает в себя и арматуру, без которой стяжка не прослужить много лет. Итак, более подробная инструкция по укладке армированной стяжки:

• Перед укладкой утеплителя и стяжки сначала необходимо подумать о гидроизоляции, так как влага, находящаяся в грунте, может просочиться в основание дома, что вполне может привести к появлению плесени. Гидроизоляцией может быть обычная полиэтиленовая плёнка.
• Нужен специальный шов. А нужен он для того, чтобы при температурный воздействиях стяжка, расположенная над пенопластом, не потрескалась. Шов изготавливается из вспененного объёмного винила, укладываемого по всей площади дома высотой около 15 см от самого фундамента.
• Наложение на шов пенопласта. Накладывается плотно друг на друга слоями. Если остались щели, заполняем их монтажной пеной.
• Армирование. На пенопласте стяжка долго обычно не лежит, поэтому необходимо армирование. Для обеспечения долговечности стяжки также можно использовать вместо арматуры металлическую сетку.
• Непосредственно установление самой стяжки. Её толщина не должна быть меньше 5 см. Раствор лучше сделать в соотношении 1:3 для более прочной стяжки.

Если же Вы желаете утеплить пол в доме деревянным настилом, то следует знать, что существует три основных способа утепления деревом:

1. В основе конструкции под напольное покрытие — опорные столбы. Такие полы устанавливают при достаточно высоком уровне грунтовых и сточных вод. Укладка данных полов уместна лишь тогда, когда напольные материалы никак не будут связаны со стенами, то есть будет «плавающая» конструкция.
2. Дощатый пол (одинарный). Является самым простым в монтаже и последующем использовании. Однако пол остаётся холодным, поэтому подходит для тех, кто в холодные времена не собирается жить в доме.
3. Двойной дощечный пол. Вся установка состоит в том, что друг на друга накладывается два слоя деревянных досок. Данная конструкция позволяет хорошо утеплить дом.

Как было описано выше, хорошим вариантом утеплить полы в частном доме может быть установка водяных и электрических полов. Их укладка, конечно, посложнее, чем стяжка или деревянный настил, однако они долговечнее и обеспечивают сохранение теплоты и комфорта для Ваших ног в суровую холодную погоду.

Отзывы о теплых полах

Два года назад установили тёплый пол в своём доме. Вроде пока всё хорошо, не жалуемся. Вот только укладывать такой пол очень рекомендую в перчатках, иначе руки потом долгое время будут чесаться. Видимо слишком много в таких полах химикатов.

Алик

Инфракрасные теплые полы — это отличный способ утепления. После установки пол сразу же начать функционировать, греет превосходно. Я думаю, такие полы вообще можно использовать как основную систему отопления. Плюс к этому, они не чувствуются под ногами.

Игорь

По своему опыту могу сказать, что наиболее подходящим вариантом для установки тёплых полов являются полы с нагревательными матами, так как отлично греют и никаких механических сбоев не наблюдалось.

Михаил

В заключение, хотелось бы, конечно, ещё раз отметить тот факт, что частным домикам, особенно расположенным по близости к воде, настоятельно рекомендуется утеплять полы в доме, иначе весь холод постоянно будет проходить к Вам через грунт. Утеплить полы можно многими способами и из различных материалов, поэтому в зависимости от своих предпочтений, Вы можете выбрать подходящий вид тёплого пола, удовлетворяющий Вашим желаниям и потребностям.

www.nashpol.com

Утепление пола в частном доме: три способа сделать пол теплым

В этой статье рассмотрим:
Утепление пола в частном доме: как утеплить стяжку
Системы подогрева пола в частном доме
Как утеплить деревянный пол в своем доме

Частный дом – это отнюдь не квартира, пол в которой подогревается за счет нижнего этажа. Здесь как раз все наоборот – снизу, со стороны земли, только и веет холодом. Именно поэтому утепление пола в частном доме является насущным вопросом практически для всех счастливых владельцев частной жилплощади. Этот вопрос мы и рассмотрим в данной статье вместе с сайтом stroisovety.org, подробно изучив все варианты утепления пола.

На сегодняшний день существует три основных технологии, позволяющих сделать холодный пол чуточку теплее – это утепленная стяжка, утепленный деревянный настил и, конечно же, всевозможные системы подогрева пола. О них и пойдет речь в этой статье.

Как производится утепление пола в частном доме

Утепление пола в частном доме: как утеплить стяжку

Как известно, самым дешевым черновым полом и в доме, и в квартире является стяжка – недорого обходятся не только материалы (цемент и песок), но и работа, связанная с ее заливкой. Однако наряду с дешевизной, стяжка обладает существенным недостатком – холод так и тянет от нее, и ходить босиком по такому полу практически невозможно.

Решается эта проблема достаточно просто – под слой стяжки закладывается утеплитель. Еще совсем недавно использовались такие материалы для утепления пола, как керамзит или гранулированный шлак, а в современном мире, как правило, применяется пенопласт.

Пенопласт для утепления пола в частном доме фото

Современная теплая стяжка представляет собой так называемый плавающий пол, который в разрезе по своей структуре напоминает слоеный пирог, нижний слой которого является утеплителем, а верхний – хорошо армированной стяжкой.

Технология изготовления теплой стяжки достаточно простая и выглядит следующим образом:

• Во-первых, на начальном этапе решения вопроса, как утеплить стяжку пола, следует позаботиться о качественной гидроизоляции, поскольку влага, проникающая из грунта, может натворить много бед, одна их которых – это грибок и плесень. В качестве гидроизоляции пола под стяжку можно использовать плотную полиэтиленовую пленку, а лучше специальный гидрозащитный барьер, который настилается с помощью битумной мастики.
• Во-вторых, это компенсационный шов. Он необходим для того, чтобы стяжка, лежащая на пенопласте, не трескалась при температурных деформациях. Изготавливается он просто – по всему периметру помещения, по стенам на высоту до 15см от существующего основания проклеивается мягкий и пористый материал из вспененного винила – он и обеспечивает деформационный шов.
• В-третьих, это сам утеплитель (пенопласт) – он настилается плотно друг к другу. А если появляются щели, то эти стыки задуваются монтажной пеной. Если же раствор проникнет между листами пенопласта, то появятся так называемые мостики холода, которые снизят эффективность утепления пола.

Как утеплить полы в доме своими руками фото

• В-четвертых, это армирование – ни одна стяжка без арматуры не пролежит достаточно долго на таком материале, как пенопласт. Уже спустя пару месяцев появятся трещины, а спустя год она попросту рассыплется. Без арматуры или специальной металлической сетки здесь не обойтись.
• В-пятых, это сама стяжка, а вернее ее толщина, которая не должна быть меньше 50мм. Кроме того, очень важную роль в процессе создания теплой стяжки играет и ее состав – в этом отношении раствор лучше сделать прочнее, не 1:4, как это положено, а 1:3. И еще, чтобы избежать растрескивания раствора от избытка цемента, в него лучше добавить пластификатор.

Вот так и выглядит со стороны процесс изготовления теплой стяжки. Такой способ утепления пола, конечно, интересный, но большой эффективности от него можно не ждать – скажем так, босыми ногами по нему сильно не походишь. В этом отношении дополнительно лучше прибегнуть к использованию электрической или водяной системы подогрева пола.

Какие используются материалы для утепления пола

Системы подогрева пола в частном доме

В принципе, существует несколько систем подогрева пола, которые позволяют ответить на вопрос, как утеплить полы в доме – электрический, инфракрасный и водяной теплый пол. Как правило, в частных домах присутствует индивидуальная система отопления, поэтому о целесообразности применения электрических нагревателей можно не говорить. Самым оптимальным в частных домах будет водяной теплый пол, сделать который своими руками непросто. Если честно, то воплощение в жизнь этой технологии лучше доверить профессионалам.

Для общего развития расскажу принцип их работы и устройство. Теплоносителем в данной системе подогрева пола является жидкость, которая циркулирует в системе отопления. С помощью специального коллектора (его еще называют распределительная гребенка) горячая вода подается в трубы, спрятанные под стяжку. В итоге эту систему трубопроводов можно условно назвать отдельным отопительным прибором, в некоторой степени схожим с конвектором.

Водяной теплый пол в частном доме фото

Если рассматривать монтаж этого теплого пола, то он начинается с того момента, как пол будет застелен пенопластом. Поверх последнего настилается фольгированный теплоотражающий экран, на который укладывается армирующая сетка. Труба подогрева пола укладывается поверх сетки или арматуры петлями с шагом 10–15см. Завершает процесс создания водяного теплого пола заливка стяжки, для которой используется усиленный раствор с добавлением фиброволокна.

Эффективность этого способа довольно высокая. Если задаваться вопросом, чем лучше утеплить пол, то более эффективного способа не придумаешь. Недостаток у него один – если в доме деревянные полы, то он окажется непригодным. Если все же вы остановите выбор на таком способе утепления пола, то деревянный настил придется демонтировать.

Как сделать теплый пол в частном доме

Как утеплить деревянный пол в своем доме

Дерево само по себе является теплым материалом, и в утеплении такого пола нужды практически нет. Утеплять можно только с целью усиления его эффективности. Ответ на вопрос, как утеплить деревянный пол, имеет и обратную сторону медали – закладывая под деревянный настил утеплитель, вы лишаете подполье нормальной вентиляции, что, несомненно, ведет к скорейшему разрушению древесины. По этой причине огромное значение отводится процессу гидроизоляции – без нее не обойтись, и чем тщательнее вы ее выполните, тем дольше прослужит ваш деревянный пол.

Как утеплить деревянный пол своими руками фото

В целом, чтобы утеплить пол в деревянном доме, многого не потребуется – все, что для этого необходимо, так это на стадии сооружения деревянного настила заложить между лагами минеральный утеплитель. Пенопласт укладывать не стоит, так как он паронепроницаемый и лишает подполье вентиляции. Кстати, в данной ситуации стоит задуматься над организацией качественного проветривания подполья. При утеплении организовать его можно только одним способом – не набивать пространство под настилом полностью. Между доской и утеплителем лучше оставить простое пространство в размере до 5см.

В принципе, утепление пола в частном доме – не такая уж и проблема. Если с самого начала строительство ведется с соблюдением всех норм и правил, то этот вопрос вообще подниматься не должен. Грамотные строители все предусматривают заранее, и переделывать после них ничего не приходится.

Автор статьи Александр Куликов

stroisovety.org

Как сделать теплый пол в частном доме



Для частного дома отопление теплыми полами отличное решение. Оно позволит создать прекрасный микроклимат в помещении в самые суровые зимы. При правильной его организации теплый пол можно использовать как основной источник тепла. Чтобы этого достичь следует знать, как сделать теплый пол в частном доме. В этой статье вы узнаете о возможностях реализации напольного отопления в доме своими руками.

Объем тепловых потерь



Прежде чем обустраивать напольное отопление важно произвести все необходимее расчеты. Например, следует определить, какие тепловые потери имеет ваш дом. Как это сделать? При подсчете тепловых потерь необходимо учитывать такие параметры:

• Толщина и материал стен.
• Толщина и из чего сделан фундамент и крыша.
• Толщина и вид используемого утеплителя в конструкции дома.
• Общая площадь дверей и окон, а также уровень их утепления.
• Толщина и материал перекрытия.
• Особенности климата вашей местности и прочее.

Если вы решите создавать проект теплого пола в специализированной проектной организации, то все эти и другие данные вам следует заблаговременно подготовить. Однако произвести такие расчеты можно самостоятельно, но погрешность при этом будет большей. Например, существует два метода:

1. По объему.
2. По площади.

Лучшим вариантом проведения расчетов считается – по объему помещения.

Объем поступающего тепла



При расчете теплого пола для частного дома важно определить объем получаемой от него тепловой энергии. Как показывает практика теплые полы выдают 60-80 Вт/м². На самом деле это немаленький показатель, как может показаться на первый взгляд. Если его умножить на площадь комнаты, то в результате получится высокий показатель тепловой энергии.

Здесь важно не ошибиться. Мы будем обсуждать вопрос о нагреваемой площади, а не общей. Например, обогревать пол под шкафом или другими крупногабаритными предметами не имеет смысла. Поэтому расчет делается избирательно.

Отапливаемая площадь это зона, где прокладывается труба и греющий контур. Чтобы определить эту площадь следует отнять площадь всех установленных на полу предметов. Только после этого можно приступать к точным расчетам теплого пола. Для этого полученную площадь умножаете на 60 или 80 Вт/м². Если в качестве напольного покрытия будет использоваться керамическая плитка, то умножаете на 80, а для других покрытий на 60.

Теплый пол как основное отопление – возможно ли это?



Как же определить, можно ли теплые полы использовать как основной источник тепла. Для этого вам необходимо сравнить полученные результаты по теплопотерям и получению тепловой энергии. При условии, что теплый пол предоставляет больше тепловой энергии, чем имеются ее потери, то они могут быть как основная система отопления частного дома.

А как быть, если тепла от пола и так не будет хватать? Тогда можно сделать комбинированную систему отопления, установив радиаторы. Также можно установить инфракрасные обогреватели на стену или потолок. Существует немало вариантов, как организовать дополнительное отопление в доме.

Если у вас будет комбинированная система отопления, то теплые полы могут отапливать только часть комнаты, а дополнительно устанавливаются радиаторы или другой источник тепла.

Так, вывод очевиден, если вы проживаете в средней полосе, а не на севере, то теплый пол может служить в качестве основного отопления.

Правила установки и виды обогрева

Сегодня существует несколько технологий, которые можно применять при обустройстве напольного отопления:

Но независимо от выбранного метода обогрева, существуют общие требования и правила, касающиеся укладки отопительного контура. Так, необходимо создать черновую стяжку, которая должна быть ровной. Далее, укладывается гидроизоляция, теплоизоляция и другие компоненты отопительного пирога.

Узнать подробней об устройстве теплого пола, вы сможете из статьи «Устройство теплого пола».

Далее, предлагаем вашему вниманию подробное описание схемы монтажа теплого пола в частном доме, на основе водяного и электрического нагревательного контура.

Монтаж электрического кабеля



Перед началом монтажа кабельного теплого пола в обязательном порядке сделайте проект. Это позволит вам осуществить точный расчет необходимого материала, а также определить зоны, которые не будут отапливаться. Также укажите в проекте месторасположение температурного датчика и место подключения к электрической сети. Этот проект вам понадобится при ремонтных работах, поэтому сохраните его.

Чтобы определить точное расстояние между греющими кабелями, можно использовать такую формулу: L1=P×100/L2

· L1 – необходимое расстояние в см.

· P – общая свободная площадь в м².

· L – длина кабеля в м.

Чтобы предотвратить тепловые потери, греющий кабель рекомендуется крепить на теплоотражающий материал. Также позаботьтесь о том, чтобы места соединения силового кабеля и нагревательного не сгибались. Что касается месторасположения температурного датчика, то он должен находиться от стены на расстояние до 50-100 см.

Первым делом осуществляете укладку теплоизоляции и отражающей пленки, а после приступаете к монтажу кабеля. Благодаря специальному креплению, кабель фиксируется каждые 30 мм. Между собой линия не должна пересекаться. К границам мебели и другим стационарным предметам должно быть не менее 400 мм.

На высоте от пола 1,2 м устанавливаете терморегулятор, который будет контролировать уровень температуры в помещении.

Когда кабель полностью смонтирован, его остается залить стяжкой. При изготовлении цементно-песчаного раствора не добавляйте в состав крупные фракции камушков. Стяжка теплого пола должна иметь не меньше 50 мм. При заливке стяжки убедитесь в том, что внутри ее не осталось воздуха, иначе это может привести к выходу из строя греющего контура. Включать нагревательный кабель в процессе сушки стяжки запрещается. Она должна высохнуть в максимально естественных условиях. На это может потребоваться около одного месяца.

Также существует технология по укладке нагревательных матов. Их монтаж происходит намного быстрей, так как кабель уже закреплен на специальной монтажной сетке с необходимым шагом. Принцип их монтажа практически ничем не отличается от вышеописанной технологии. Единственное что необходимо, так это измерить рабочее сопротивление. Оно должно соответствовать указанным показателям в инструкции к изделию.

Особенности создания водяного обогрева



Что касается экономичности, то водяной теплый пол не имеет себе равных в вопросе экономичности. Однако его намного сложней установить, плюс к этому себестоимость такого пола очень высокая. Однако, в сравнении с радиаторной системой, вы будете платить на 20% меньше за использование энергоносителя. Так, для создания водяного обогрева вам потребуется:

• Отопительный котел.
• Трубы.
• Теплоноситель.
• Циркуляционный насос.
• Смесительный узел.
• Коллектор.

Это что касается оборудования. Помимо этого, вам необходимо будет приобрести теплоизоляцию, залить стяжку и постелить напольное покрытие. Поэтому в результате у вас будут приличные расходы.

В большинстве случаев водяные трубы укладывают в стяжку пола. В раствор добавляется пластификатор, что увеличивает технические характеристики готовой стяжки, а также ускоряет процесс ее высыхания. В такой системе отопительный «пирог» является прекрасным аккумулятором тепловой энергии. Он может продолжительное время поддерживать необходимую температуру в помещении. Даже после отключения отопления, в помещении какой-то период будет тепло.

Если ваш частный дом построен из дерева, то стяжка здесь не подойдет. Она будет оказывать сильное влияние на перекрытие. По этой причине практикуется использование настильной системы, которая изготавливается из дерева или из полистирола. Она имеет небольшой вес, а в установке очень проста.

Если вы выбрали водяной теплый пол, то помните о том, что его можно заложить в пол при строительстве здания.

Итак, какой лучше использовать обогрев для частного дома? Если у вас ограниченный бюджет, то можно установить электрический обогрев, но в обслуживании он будет обходиться очень дорого. С другой стороны, водяной обогрев требует больших финансовых вливаний на стадии его монтажа. Однако в процессе его эксплуатации он достаточно экономный. Существует немало рабочих схем, которые можно использовать при обустройстве напольного обогрева. Оставляйте свои комментарии, если вы уже реализовали напольное отопление в своем доме.

Видео

В предоставленном видеоматериале, подробнее рассказывается о создании теплого пола в частном доме:

www.stroitelstvosovety.ru

Как сделать теплый пол в частном доме

Содержание статьи

Согласитесь, что безумно приятно просыпаться с утра и вставать босыми ногами на теплый пол. Особенно когда за окном в это время разошелся снегопад. Вы идете заваривать себе чашечку ароматного кофе, усаживаетесь перед окном и смотрите на белоснежные пейзажи. Хотите также? Тогда читайте статью далее и узнаете, как сделать теплый пол в своем частном доме.

Вида теплых полов

Если система для обогрева полов у вас уже куплена, пропускайте этот раздел и переходите к следующему. Остальным же написанная здесь информация будет кстати. Различают два основных вида теплых полов:

• Водяной;
• Электрический

У обоих достаточно своих преимуществ и недостатков. Поэтому стоит отдельно остановиться на каждом из них.

Водяной теплый пол
По названию можно догадаться, что пол обогревается с помощью воды. Действительно, под напольным покрытием прокладываются трубы, по которым циркулирует горячая вода. Стоит отметить, что для частных домов, эта система является более популярной электрического аналога. Однако давайте разберем почему.

Итак, преимуществами водяного пола над электрическим аналогом и обычным радиатором являются:

1. Комфорт. Водяной пол нисколько не пересушивает воздух, а тепло распределяется равномерно от пола до потолка.
2. Частичная независимость от электроэнергии. При внезапном отключении электричества, пол продолжит издавать тепло еще на протяжении одного–двух дней. Несмотря на то, что циркуляция воды останавливается, а нагревательные элементы отключаются, жидкость очень долго остывает.
3. Радиаторы травмоопасны и способны оставить серьезный ожог. С системой теплых полов это абсолютно исключено.
4. Свобода пространства. Все обогревающие компоненты находятся под напольным покрытием. Соответственно радиатор можно отправить на помойку (или в чулан, если вы слишком экономны) и освободить дополнительное пространство.
5. Совместимость с другими обогревателями. Мерзлякам этот пункт особенно понравится. Использовать теплый пол можно совместно с другими методами отопления. Стоит отметить, что это касается и электрических полов.

как сделать теплый пол на балконе своими руками

Внушительный список, не правда ли? Однако, как и все, что нас окружает, водяной теплый пол имеет свои недостатки, которые следует знать в лицо.

1. Выше уже говорилось, что полы долго остывают. Однако тут есть и обратная сторона медали. Они также долго нагреваются. Чтобы набрать оптимальную температуру, им потребуется не менее суток. Соответственно устанавливать систему в загородном доме, в котором постоянно никто не живет, нет никакого смысла.
2. Следующий недостаток немного не в тему. Но если статью читают владельцы квартир в многоэтажном доме, следующая информация пригодится. Итак, устанавливать водяной пол в подобном жилье запрещено. Связано это с тем, что при этом повышается уровень гидравлического сопротивления.
3. Сложный монтаж, по сравнению с электронными аналогами. Более подробно об этом немного позже.
4. Если образуется отверстие в нагревательной трубе, выявить конкретное место вряд ли удастся. Поэтому придется разбирать все напольное покрытие.

После этого можно делать какие-либо выводы. Однако окончательный выбор стоит делать после описания электрических полов.

Преимущества и недостатки электрических полов
В отличие, от вышеописанной системы, электрических теплых полов есть 3 вида:

1. Нагревательный кабель. Простая система, но требуется устанавливать стяжку поверх нее.
2. Специальные маты. Тот же кабель, только на специальной решетке. Стоит дороже, но нет необходимости проводить полный ремонт и делать стяжку.
3. Нагревательная пленка (инфракрасный обогрев). Устанавливается прямо под напольным покрытием и потребляет меньше электроэнергии. Однако в комнатах с большой площадью подобная система менее эффективна.

Теперь рассмотрим основные достоинства таких полов:

1. Подобная обогревательная система не сушит воздух и создает благоприятный микроклимат даже для людей с болезнью легких.
2. Комната начинает обогреваться в считанные минуты после включения.
3. Поддерживать и менять температуру достаточно легко. Для этого есть специальный термостат. В случае с водяными полами, он также присутствует, однако, чтобы сменить температуру потребуется значительно больший отрезок времени, чем тут.

Теперь недостатки, а точнее недостаток. Да, он всего один, но для некоторых весьма весомый. Заключается он в повышенном энергопотреблении. На 1 кв.м. расходуется примерно 110–150 Вт. Однако с помощью температурных регуляторов этот показатель можно сократить до 70–100 Вт.

Пожалуй, из настоящих минусов – это все. Безусловно, можно отметить, что многие рассказывают о вредном излучении от нагревательных матов. Однако на деле это ничем не подкреплено.

Итак, все «за» и «против» каждой системы раскрыты. Теперь можно делать выбор, отправляться в магазин и читать следующие разделы.

как правильно утеплить пол в квартире на первом этаже

Монтаж водяного пола

Выбрали водяной пол? Прекрасно. Однако стоит помнить, что для его монтажа потребуется сделать бетонную стяжку. Можно ли ее делать в деревянном доме? Категорически нет. Однако выход есть и описан он будет чуть позже.

Монтаж в кирпичном и бетонном доме
Для начала рассмотрим классический вариант монтажа. Итак, прежде чем укладывать трубы, следует провести дополнительный ряд мер.

1. Сначала основная поверхность пола выравнивается и очищается от мусора. Далее покрытие застилается слоем гидроизоляции. Для этого подойдет плотный полиэтилен, швы которого склеены двухсторонним скотчем.
2. Наверное, все желают, чтобы система имела высокую теплоотдачу и направлялась только вверх, то есть на обогрев комнаты. Для этого на полиэтилен выкладывается слой теплоизоляции (фольгированной стороной вверх). Для более удобной укладки рекомендуется остановиться на более жестких материалах.
3. Затем по всему периметру комнаты наклеивается демпферная лента. Она максимально убережет будущую стяжку от сжимания во время высыхания.
4. После этого можно уже начинать выкладывать трубы. Делать это следует строго по инструкции, чтобы в будущем не возникли неожиданные неприятности.
5. Затем следует подключение к распределителю. Перед заливанием стяжкой, система обязательно должна провериться на возможные неполадки и отверстия в трубах.
6. И наконец, заключительный этап. Пол заливается бетонной стяжкой, тщательно выравнивается и оставляется до полного высыхания.

Монтаж в деревянном доме
В принципе, отличий немного. Главное заключается в том, что вместо стяжки используются специальные модульные системы, на которые крепятся трубы. А сверху идет тонкий защитный слой и выкладывается напольное покрытие.

как самостоятельно положить ламинат

Установка электрического пола

Монтаж этой системы проводится после окончательного выравнивания основы пола и тщательной ее очистки от пыли и мусора. Далее все довольно схоже с предыдущим вариантом. Основание застилается слоем тепло- и гидроизоляции. В качестве теплоизоляции отлично подойдет пенопласт толщиной 5-10 см с дополнением теплоотражающего фольгированного слоя.

После этого устанавливаются нагревательные элементы. У каждого вида, особенности установки несколько отличаются, посмотреть их можно на приложенной к товару инструкции. Не стоит забывать, что устанавливать систему желательно только в тех местах комнаты, где не будет стоять мебель.

Затем выкладывается армированная стяжка, а вслед за ней клей для плитки. В завершении монтируется напольное покрытие. Не стоит забывать, что от кабеля к стене нужно провести терморегулятор. Кабельный теплый пол заливается цементной стяжкой и оставляется на 30 дней. Только через месяц можно начинать эксплуатацию системы. Однако начинать нужно с невысоких температур, постепенно ее поднимая. Если был выбран пленочный метод обогрева пола, обходимся без стяжки. Финишное напольное покрытие устанавливается прямо на обогревательные элементы.

Обогреть пол и дом в целом, можно несколькими способами. Какой из них выбрать, решать вам. Основываясь на изложенные плюсы и минусы каждого из них, вы наверняка сделаете правильный выбор. А основываясь на инструкции к товару и данной статье, пол будет уложен правильно и прослужит долгие годы.

как своими руками утеплить фасад дома

Видео: теплый пол — плюсы и минусы

howtogetrid.ru
