Водяное отопление частного дома своими руками: схемы и советы

Недоступность централизованного отопления заставляет задуматься о монтаже автономной системы. С ее помощью можно создать комфортные условия внутри здания в любое время года. Большинство выбирает водяное отопление частного дома. Своими руками схемы самых сложных контуров могут быть смонтированы практически каждым. Предлагаем познакомиться с отличительными особенностями водяного отопления и нюансами выполнения монтажных работ.

Водяное отопление: создаем комфортные условия в частном доме

Читайте в статье

Содержание

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

  1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
  2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
  3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
  4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
  5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.
Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

  1. Низкий КПД.
  2. Неравномерный прогрев теплоносителя в трубопроводе.
  3. Необходимость установки расширительного бачка.
Для расширительного бачка требуется место

Теплоноситель и его свойства

В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.

Вода не способна оказать вредного влияния на человека

К недостаткам воды следует отнести:

  • замерзание при нулевой температуре;
  • увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
  • содержание солей, которые приводят к появлению осадку на внутренней поверхности.

Внимание! Чтобы предотвратить появление осадка на внутренней поверхности, в отопительный контур следует заливать только дистиллированную воду.

Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.

Нормы и требования к автономному отоплению

Требования к отопительной системе изложены в СНиП 2.04.05-91. Содержащиеся в данном документе нормы призваны создать комфортный микроклимат. Некоторые рекомендации приведены в СНиП 31-02, регламентирующем правила строительства одноквартирных домов.

Отдельно устанавливаются требования к используемому теплоносителю. Его температура должна находиться в диапазоне +60÷80ºС. Максимальный нагрев ограничен +90ºС. При этом наружная поверхность нагревательных элементов, доступ к которым ничем не ограничен, не должна нагреваться выше +70ºС.

Решая, как в частном доме сделать отопление, стоит обратить внимание на возможные способы монтажа отопительного трубопровода. Предпочтение может быть отдано:

  • Открытой. Трубопровод прокладывается по строительным конструкциям. Для крепления используются хомуты и клипсы. Используются металлические трубы. Выбор в пользу полимерных изделий делается только при возможности их защиты от механического и/или термического воздействия;
Открытое исполнение является более предпочтительнымОткрытое исполнение является более предпочтительным
  • Скрытой. Прокладка водяного контура выполняется в специально подготовленных каналах и штробах, спрятанных за различными декоративными элементами. Актуальны для строений, которые планируется эксплуатировать минимум 20 лет. При этом срок службы труб должен превышать 40 лет.

Внимание! Открытый способ прокладки является приоритетным.

Скрытая должна иметь достаточный срок службы

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

Основные элементы водяной системы отопления

Узнавая, как правильно сделать отопление в частном доме, стоит познакомиться с основными элементами. Они могут иметь различное конструктивное исполнение или изготавливаться из разных материалов. От сделанного выбора будет зависеть срок службы водяного отопления и удобство эксплуатации.

Элементы и их характеристики заслуживают особого внимания

Котел

Данный элемент поддерживает работоспособность водяного отопления. Он вырабатывает тепло, нагревающее воду до требуемой температуры. Производители предлагают отопительные котлы, работающие на:

  1. Электричестве. Оптимально с точки зрения безопасной эксплуатации. Такое оборудование не предъявляет повышенных требований к месту установки. Не выделяет продуктов горения. Однако высокие затраты на эксплуатацию и зависимость от энергоснабжения заставляет рассмотреть другие варианты;
  2. Газу. Популярный вариант, если вблизи частного дома проходит газопровод. Низкие затраты на эксплуатацию и достаточно высокий КПД делают такое оборудование весьма популярным. Выполнить монтаж газового отопительного котла своими руками не представляется возможным;
  3. Жидком топливе. Близок по конструктивному исполнению к газовому аналогу, но комплектуется горелкой другого типа. Устанавливается в отдельном помещении. Из-за большого количества продуктов горения нуждается в регулярной чистке;
  4. Твердом топливе. Оптимальный вариант для частного сектора. Монтаж может выполняться своими руками. В процессе эксплуатации необходимо постоянно закладывать топливо в топку и убирать продукты горения.

Внимание! Производители предлагают комбинированные котлы, способные работать на различных видах топлива.

Выбирая подходящую модель, следует ориентироваться не только на вид используемого топлива, но и на мощность оборудования. В среднем 1 киловатт будет достаточно для обогрева 10 квадратов в частном доме, расположенном в южных районах. В средней полосе данный показатель возрастет до 1,5 кВт, а в северных – до 2,0. К полученному значению специалисты рекомендуют прибавить еще 20÷30%. Для облегчения расчетов нашей командой был разработан удобный калькулятор.

Котлы на твердом топливе экономичны в эксплуатации

Статья по теме:

Водяное отопление частного дома своими руками: схемы и нюансы выполнения монтажных работ

Твердотопливные котлы длительного горения с водяным контуром. В публикации мы расскажем о достоинствах и недостатках данного типа котлов, как они работают, каких бывают видов, как сделать своими руками, а также познакомим с популярными моделями и производителями.



Калькулятор расчета необходимой мощности котла



Трубы

Для отопительного контура используются изделия, изготовленные из различных материалов, каждый из которых имеет свои особенности. Предпочтение можно отдать трубам:

  • стальным. Такие изделия еще сравнительно недавно пользовались наибольшей популярностью. Однако при возведении частных домов в настоящее время их применяют реже. Причина кроется в склонности к коррозии стальных поверхностей;

Совет! Решив отдать предпочтение стальным трубам, стоит приобрести оцинкованные изделия или изготовленные из нержавеющей стали.

Стальные трубы стоит защитить от коррозии
  • медным. Трубопровод из меди способен сопротивляться воздействию высоких температур и давления. Для него характерен длительный срок службы, однако высокая стоимость элементов из меди значительного ограничивает их использование;
Трубы из меди способны прослужить много лет
  • полимерным. Изделия из металлопластика, основу которого составляет алюминий, покрываемый слоем пластика, или из полипропилена, дополнительно усиленного алюминием, обладают рядом достоинств. Они не боятся коррозии, обладают достаточной прочностью, предотвращают появление осадка на внутренней поверхности. Монтаж водяного отопления не потребует значительных финансовых вложений, так как его можно выполнить своими руками без использования специального оборудования.

Внимание! Из-за высокого коэффициента теплового расширения полимеров велика вероятность повреждения труб при замораживании контура.

Полимерные трубы предъявляют требования к условиям эксплуатации

Радиаторы

Эффективность водяного отопления во многом зависит от характеристик установленных радиаторов. Производители предлагают батареи, изготовленные из:

  • стали. Такие изделия имеют доступную стоимость. Однако склонность к коррозии значительно снижает возможную продолжительность их эксплуатации;
  • алюминия. Изделия отличаются высокой стойкостью к коррозионным процессам при низкой сопротивляемости перепадам давления. Учитывая, что в частных домах давление, как правило, стабильно, алюминиевые радиаторы способны прослужить достаточно долго;
  • стали и алюминия. Биметаллические радиаторы обладают преимуществами, характерными для изделий, изготовленных либо из алюминия, любо из стали;
  • чугуна. Большой вес батареи предъявляет повышенные требования к используемым крепежным элементам.
Дизайн радиатором может отличаться

Водяные насосы для отопления частного дома

Используется для обеспечения непрерывной циркуляции насоса по отопительному контуру. От его характеристик во многом зависит стабильность работы отопления. Производители предлагают водяные насосы для отопления частного дома различной производительности с разным напором.

Первый параметр можно рассчитать следующим образом: мощность системы разделить на разность температур теплоносителя на входе и выходе и показатель теплоемкости воды. Напор выбирается таким образом, чтобы обеспечить нормальный ток теплоносителя в каждой точке. Специально для наших читателей мы подготовили удобные калькуляторы для расчета производительности и напора циркуляционного насоса.

Циркуляционный насос нагнетает давление
Калькулятор расчета производительности циркуляционного насоса



Калькулятор расчета необходимого напора циркуляционного насоса



Расширительный бак и система подпитки

Входит в состав закрытой отопительной системы. Позволяет компенсировать разность объемов теплоносителя при нагреве и охлаждении. Расширительный бак состоит из двух частей: водяной и воздушной. Давление в последней регулируется таким образом, чтобы обеспечить гидростатическое равновесие при заполнении воздушной части до определенного уровня.

По мере заполнения камеры горячей водой давление повышается, и жидкость начинает продавливать мембрану, повышая давление в воздушной камере. После того как теплоноситель остынет, избыточное давление выдавливает жидкость обратно. Бывают различного типа и объема. Ниже вы можете воспользоваться удобным калькулятором для определения необходимого объема расширительного бака

Расширительный бачок состоит из двух частей
Калькулятор расчета минимального объема расширительного бака
Водяное отопление в частном доме своими руками: схемы, расчет и монтаж

Автор Михаил Стахов На чтение 8 мин. Просмотров 207k. Опубликовано

Весь процесс создания системы водяного отопления в частном доме состоит из определенных этапов, поочередное выполнение которых приведет к решению поставленной задачи — сделать водяное отопление своими руками.

Что предстоит сделать? Изучаем…

Виды водяных систем отопления

Сегодня водяным системам отопления «принадлежит» до 90 процентов «обогреваемой территории» частных домов. На остальной части территории используется печное, электрическое, воздушное отопление.

Водяные системы отопления

  • радиаторные;
  • система «теплый пол»;
  • плинтусное отопление.

Водяные радиаторы отопления — привычный элемент интерьера большинства домов и квартир. В их «семействе» обитают: стальные, чугунные, биметаллические и алюминиевые радиаторы.

Стальной радиатор в системе отопленияСтальной радиатор в системе отопления

В качестве преимущества таких устройств гордо выступает отличная теплоотдача, а недостатком является повышенная «требовательность» таких радиаторов к качеству и виду теплоносителя.

Радиаторное водяное отопление в частном доме в гараже или на даче «по плечу» сделать своими руками человеку, мало-мальски приспособленному к техническому труду и желающему научиться чему-то новому.

О том, какие типы радиаторов водяного отопления стоит выбрать для частного дома читайте в статье: «Какие радиаторы отопления лучше?».

Система водяная «теплый пол»

Водяной пол можно рассматривать как дополнение к радиаторной системе отопления или как альтернативу ей.

Преимущества такой системы заключаются в большой площади теплоотдачи — фактически весь пол можно условно назвать большим радиатором, который к тому же прогревает воздух в помещении правильно: теплая зона внизу, а вверху более прохладная.

Расположение температурных зон в комнате при использовании «теплого» полаРасположение температурных зон в комнате при использовании «теплого» пола

Это позволяет снизить рабочую температуру теплоносителя, которая для теплого водяного пола не должна превышать 55 ОС, а тепловую мощность квадратного метра установить в необходимых пределах изменением шага укладки нагревательной трубы. Основные неудобства такого пола — это относительная трудоемкость монтажа (создание бетонной стяжки, «гнездование» трубы в деревянном полу) и невозможность сделать такую систему при законченном ремонте — необходимо или поднимать пол (точнее его уровень) или углубляться. А что делать, если дверные коробки и двери уже установлены, а внизу бетонная плита перекрытия или?..

Водяной теплый пол (монтаж)Водяной теплый пол (монтаж)

Как правильно «организовать» подогрев снизу читайте в статье «Теплые полы водяные своими руками: расчет и монтаж».

А теперь системы отопления… плинтусные!

Что это такое и с чем его едят? «Экзотичная» плинтусная система отопления — это нечто среднее между радиаторной системой отопления и теплым полом, а точнее схожее и на то и на это.

Плинтусные системы отопленияПлинтусные системы отопления

Отопительное оборудование устанавливается по периметру комнаты на уровне плинтуса, что позволяет равномерно прогревать и стены, и пол, а, соответственно, и воздух помещения.

Преимущества — отсутствие в интерьере громоздких радиаторов, а цветовая гамма плинтусных систем, позволяет подобрать их под любой стиль Вашего дома.

Плинтусная система отопления в интерьере домаПлинтусная система отопления в интерьере дома

Рассмотрев неоспоримые преимущества и явные недостатки различных систем отопления Вам необходимо определиться с видом системы водяного отопления в Вашем же доме. Как уже упоминалось выше, при заершенных работах над дверными проемами и полами делать теплый пол может быть нецелесообразно, а вот поставить радиаторы или использовать плинтусные системы отопления можно легко и удобно. Стройка в самом разгаре — задумайтесь также и о теплых водяных полах.

Что должно быть в составе водяной системы отопления?

Схема водяного отопления частного дома, она же жидкостная, предполагает использование в системе жидкого теплоносителя, который «доставляет» тепло от отопительного котла к радиаторам или теплому полу, постоянно циркулируя в системе.

Иными словами теплоноситель «бегает по кругу», нагреваясь в котле и отдавая свое тепло в отопительных приборах.

Для обеспечения работы такой системы используется множество другого оборудования, которое делает работу системы более гибкой (дифференцированный обогрев различных зон), безопасной (защита от превышения давления и утечки теплоносителя из системы), автоматизируют процесс управления отоплением дома.

Структурная схема водяной системы отопления выглядит так:

Структурная схема системы водяного отопленияСтруктурная схема системы водяного отопления

Водяные системы отопления могут быть:

  • с естественной циркуляцией теплоносителя;
  • с принудительной циркуляцией теплоносителя.

Системы с естественной циркуляцией теплоносителя

В системе с естественной циркуляцией теплоносителя в качестве движущей силы выступает явления разности плотности нагретой и холодной жидкости (теплоносителя) в подающей и обратной трубе соответственно.

Система с естественной циркуляцией теплоносителяСистема с естественной циркуляцией теплоносителя

При нагревании теплоносителя в котле его плотность уменьшается, и она вытесняется вверх по вертикальной трубе, вытесняемая более плотной холодной жидкостью, возвращающейся по обратной трубе.

При этом теплоноситель проходит путь от котла по вертикальному стояку к расширительному баку открытого типа, растекается далее по горизонтальным стоякам по радиаторам отопления и возвращается в котел по обратной трубе.

В таких системах важными параметрами являются: диаметр труб (особенно центрального подающего стояка), а также их уклон.

Преимуществом такой системы можно назвать ее энергонезависимость (при использовании простого твердотопливного котла), а в списке недостатков мы назовем отсутствие возможности регулирования теплорежимов различных помещений, повышенный расход топлива, необходимость использования металлических труб большого диаметра.

Системы с принудительной циркуляцией теплоносителя

Такая система дополнена еще и циркуляционным насосом, который «в принудительном порядке» создает движущую силу, приложенную к теплоносителю.

«Принудительная» система отопления«Принудительная» система отопления

Здесь также теплоноситель, нагреваясь в котле, движется по трубам под действием насоса, направляясь к отопительным приборам.

Циркуляционный насосЦиркуляционный насос

К преимуществам такой системы можно отнести возможность раздельного и гибкого (дифференцированного) регулирования мощности каждого радиатора или теплого пола с помощью ручных или автоматических вентилей, что позволяет более экономично использовать энергоносители для работы котла. В такой системе можно использовать пластиковые трубы, что существенно снижает стоимость материалов и облегчает монтажные работы, а сами пластиковые трубы можно «спрятать» в стены.

Трубы пластиковыеТрубы пластиковые

Недостатком такой системы является только ее «энергозависимость» от наличия в доме электричества для обеспечения работы насоса. В некоторых случаях используют комбинированную систему отопления.

Варианты монтажа водяных систем отопления

Если неподготовленный человек будет рассматривать все существующие варианты монтажа систем водяного отопления, особенно с естественной циркуляцией, он может «утонуть» в изобилии информации.

В рамках данной статьи мы остановимся на наиболее часто используемой схеме монтажа водяного отопления, доступной для повторения человеком без опыта таких работ.

Наиболее эффективным на сегодняшний день считается водяное отопление в частном доме, выполненное по двухтрубной системе монтажа водяного отопления, в которой «горячая» жидкость подается по одной (подающей) трубе, а «холодная» отводится по другой (обратной).

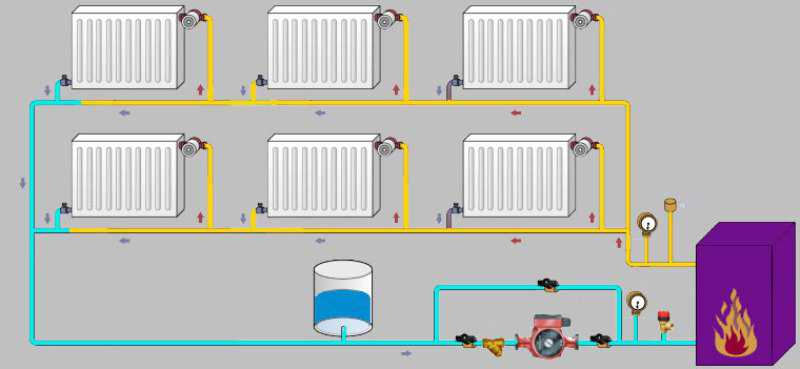

Двухтрубная схема монтажа с принудительной циркуляциейДвухтрубная схема монтажа с принудительной циркуляцией

Такая схема позволяет соединять отопительные приборы (радиаторы, контуры теплого пола) параллельно с независимым ручным или автоматическим (термостат тут «нада», однако) регулированием потока жидкости, проходящей через них. В таких системах отопления удобно использование специальных устройств — коллектором, к которым подключаются все «потребители» тепла.

Использование коллекторных узлов в системе отопленияИспользование коллекторных узлов в системе отопления

Более подробно о системах монтажа отопительных водяных систем читайте в статье «Схема отопления частного дома»

Варианты котлов для частного дома

Весь этот смонтированный многометровый набор труб и радиаторов останется бесполезным без «сердца» отопительной системы — котла. Это один из (если не единственный) дорогостоящий объект отопительной системы.

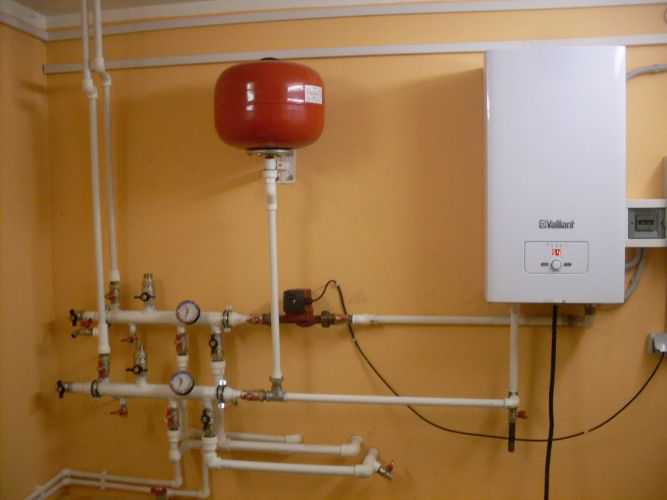

Вариант монтажа оборудования котельнойВариант монтажа оборудования котельной

Выбор котла осуществляется по доступному в регионе расположения Вашего дома топливу: природный газ, электричество, твердое топливо и пр. Самым экономически выгодным и удобным в обслуживании является котел, работающий на природном газе.

Газовый котел системы отопленияГазовый котел системы отопления

Больше информации о газовых котлах в статье: «Как выбрать агв отопление?». А также читайте: «Двухконтурные газовые котлы отопления: что вы должны знать?»

Электрический также прост и автоматизирован, но «кушает» очень быстро Ваши денежки при оплате за более дорогую, чем природный газ, электроэнергию.

ЭлектрокотелЭлектрокотел

Достаточно информации про электрические котлы в статье: «Котел электрический: что нужно знать?

Нет доступа к газовой магистрали, слабый «ввод» линии электропередачи в дом – тогда выход один! То есть, два… Или твердотопливный котел (дрова, уголь, брикет, пеллеты)! Или котел на жидком топливе (солярке)! Сразу предупреждаем, думайте о помещении для хранения топлива и о времени, проведенном рядом с твердотопливным котлом при дозаправке при отсутствии системы автоматической подачи топлива.

Более подробно о твердотопливных котлах Вы можете прочитать в статье: Котлы отопления на твердом топливе».

Твердотопливный котелТвердотопливный котел

Расчет водяного отопления также включает в себя определение необходимой мощности котла, расчет гидравлического сопротивления системы для выбора мощности циркуляционного насоса, проектирование дымохода, монтаж водяного отопления с расширительным бачком и группой безопасности.

Более подробно об этом можно прочитать в других статьях нашего сайта.

схемы и особенности монтажа водяного отопления дома своими руками

Индивидуальное отопление в частном домеИндивидуальное отопление в частном домеКачественная отопительная система — один из самых важных факторов комфортного жизнеобеспечения в домах. Сложно представить себе жильё, в котором отсутствуют обогревательные приборы. Ещё не так давно большинство жителей нашей страны использовали для обогрева домов дровяные печи. Естественно, что в наше время постоянного прогресса такая система стала неактуальной и её всё чаще заменяют более современным водяным отоплением, работающим на газе.

Водяное отопление в частном доме основано на принципе циркуляции теплоносителя по трубопроводу и отопительным радиаторам. При этом движение воды происходит от основного обогревательного элемента — котла по всем узлам системы, после чего остывший теплоноситель возвращается обратно в отопительный прибор для повторного нагрева. При этом схема обвязки отопления не так уж и сложна и поэтому под силу для самостоятельного воплощения. Но перед этим нужно ознакомиться с особенностями проведения монтажных работ.

Особенности монтажа водяной системы отопления

Водяной тип отопительной системыВодяной тип отопительной системыВ первую очередь нужно понимать, что водяное отопление основано на законах физики — горячий теплоноситель поднимается, а остывшая вода стекает вниз. Проще говоря, теплоноситель будет циркулировать с большей интенсивностью при большей разнице температур жидкости, вытекающей из котла и водой, возвращающейся в прибор по трубам обратки. Оптимальным показателем является разница температуры 25° C. При этом для усиления такого эффекта используют определённые приёмы:

  • котёл должен размещаться в нижней точке отопительной системы приблизительно на 2-м ниже труб и радиаторов;
  • стояк, по которому циркулирует теплоноситель должен быть качественно утеплён;
  • длина труб водяного отопления дома с естественным способом циркуляции не должна превышать 30-м;
  • в одноэтажном доме схема отопления с естественной циркуляцией подразумевает размещение труб обратки под определённым углом;
  • исходя из общей протяжности труб отопительной системы, подбирается их диаметр: чем длиннее трубопровод, тем больше его диаметр.

Если рассматривать двухэтажные постройки, то схема водяной системы отопления дома подразумевает установку наноса. В противном случае качественно обогреть верхний этаж, не получиться.

Выбор отопительного устройства

Отопления в частном домеОтопления в частном домеСистему водяного отопления можно воплотить с помощью газового котла, электрического аналога или твердотопливного устройства. При этом газовое оборудование считается самым практичным и удобным в эксплуатации. Если возможности провести газ в дом нет, то хорошей альтернативой будет электрический котёл или его твердотопливный аналог.

Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.

Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей. В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.

Схема однотрубного водяного отопления

Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться вода, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.

Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл. Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.

Схема двухтрубной отопительной системы

Какую систему отопления выбратьКакую систему отопления выбратьДвухтрубную отопительную систему сложно назвать лёгкой, особенно для самостоятельного воплощения. Такая схема отопления предусматривает отвод от котла сразу двух труб. При этом одна труба предназначена для подачи горячего теплоносителя к батареям, а другая для возврата остывшей воды назад в котёл. С виду это очень похоже на однотрубное отопление, но только радиаторы могут располагаться не последовательно, а в удобном для домовладельца порядке.

Согласно схеме от котла отходит одна труба, по которой горячий теплоноситель по законам физики будет подниматься. Такую трубу очень часто проводят по чердаку, где удобно выполнить скрытую разводку. Проще говоря, к каждому радиатору подводится отдельная труба. Это позволяет поддерживать одинаковую температуру в каждой батарее.

Также двухтрубная схема разводки предполагает установку отводящего трубопровода от каждого радиатора. Именно по этой трубе остывшая вода будет назад поступать в котёл. Обратка прокладывается в каждом помещении, где установлена батарея. Обычно обратную трубу отопления прячут в подполье.

Для увеличения качества работы двухтрубного водяного отопления специалисты рекомендуют устанавливать распределительный коллектор — специальное устройство, регулирующее, подачу воды к каждой батарее. Конструктивно такое приспособление напоминает трубку с несколькими боковыми отводами, которые на конце оснащаются запорными устройствами, после которых идут трубы, соединяющие, котёл с батареями. Благодаря такой системе появляется возможность контролировать и регулировать параметры температуры в каждом, отдельно взятом помещении дома.

Особенности водяной отопительной системы

В чем особенность водяного отопленияВ чем особенность водяного отопленияПри выполнении монтажа водяной системы отопления своими руками в первую очередь нужно определиться с её видом. На сегодня специалисты рассматривают отопительную систему с естественной и принудительной циркуляцией теплоносителя. При этом одна от другой отличается наличием либо отсутствием циркуляционного насоса. Но для начала рассмотрим достоинства обогрева с естественной циркуляцией воды по трубам и радиаторам:

  • естественный вариант отопления самый дешёвый;
  • такое оборудование не требует подключения к сети переменного тока;
  • в такой системе может использоваться любой отопительный котёл.

Если рассматривать её недостатки, то хочется выделить следующие проблемы:

  • низкий уровень КПД;
  • теплоноситель по батареям распределяется неравномерно;
  • в такой системе обязательно устанавливается расширительный бачок;
  • обязательное использование металлического трубопровода.

У многих может возникнуть вопрос, а почему именно трубы из металла? Всё очень просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не все пластиковые трубы смогут выдержать такие тепловые нагрузки.

При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды можно отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественной циркуляции теплоносителя почти вполовину больше чем при использовании циркуляционного насоса.

Установка водяного отопления частного дома

Правила установки отопительной системыПравила установки отопительной системыНа первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:

  • Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
  • Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
  • От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
  • Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

  1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
  2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
  3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
  4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Что нужно учитывать при самостоятельном монтаже

Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:

  • Отопление помещенияОтопление помещенияотопительные батареи желательно располагать под подоконниками;
  • промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
  • все радиаторы во всех комнатах должны располагаться на одном уровне;
  • рёбра батарей всегда должны иметь вертикальное размещение;
  • в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.

После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.

Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.

Оцените статью: Поделитесь с друзьями!
Водяное отопление в деревянном частном доме, на даче, схемы разводки

В России в зимний период наступают суровые холода, поэтому иметь качественное водяное отопление в частном доме просто необходимо. Такая система обладает первенством перед остальными, так как за все годы уже успела показать себя с наилучшей стороны. Печное и каминное отопление сегодня уже не так эффективны, — это лишь дань нашей богатой истории.

водяное отопление в частном доме

Холодной и снежной зимой без отопления не обойтись…

Принцип функционирования водяного отопления

Водяное отопление частного дома тем и завоевало такую популярность, что по сути – это простой механизм. Есть замкнутая цепь, где котел нагревает воду до необходимой температуры, по трубам вода идет в батареи или радиаторы в помещениях и отдает тепло, после чего возвращается обратно в котел.

водяное отопление частного дома

Схема водяного отопления

Кроме основных элементов – котла, труб и радиаторов, система также может включать и дополнительные. Расширительный бачок служит для отвода появившихся при нагревании излишков воды. Также благодаря баку в системе отсутствует кислород. Еще один элемент – насос циркуляции. Это устройство служит для поддержания непрерывного круговорота воды в системе, при помощи такого насоса скорость нагревания температуры помещений увеличивается за счет того, что вода двигается быстрее. Также в системе могут быть и манометр, терморегулятор, отводчик воздуха, предохранительные клапаны.

Выбираем оборудование для отопления в частном доме

Самое главное оборудование, которое должным образом обеспечивает водное отопление в частном доме, — это котел.

При приобретении котла обычно принимается величина мощности 1 кВт на 10 кв.м помещения, которое отапливается.

Также учитывается и то, что высота потолков берется не больше 3-х метров. Кроме того, учитывается и объем помещения, уровень утепления самого дома, размеры окон и дополнительные потребители тепла.

Так, при площади, которая отапливается, мощность котла будет равняться:

  • 60 – 200 кв.м. – до 25 кВт;
  • 200 – 300 кв.м. – 25-35 кВт;
  • 300 – 600 кв.м. – 35-60 кВт;
  • 600 – 1200 кв.м. – до 100 кВт.

Чтобы оборудовать водяное отопление на даче или в частном доме, то можно подобрать электрический котел при площади 30-1000 кв.м. мощностью 3-105 кВт. Но электрокотлы имеют недостатки – высокая стоимость электроэнергии, постоянные перебои и перепады электроэнергии, недостаточная ее мощность.

водяное отопление на даче

Электрический котел

Также тщательно нужно выбирать и трубопровод. Используются трубы из разных материалов, каждый из которых обладает своими преимуществами и недостатками. В былые времена самыми распространенными были трубы из стали. Но сегодня они применяются уже реже. Ведь такие трубы более подвержены процессам коррозии.

Именно поэтому в настоящее время чаще применяются трубы из нержавейки или оцинкованные.

Также набирают популярность медные трубы. Они способны вынести высокие температуры, сами по себе – долговечны, поэтому трубы из меди являются самыми надежными. Но и стоят они недешево. Кроме того, в последнее время все чаще можно встретить водяное отопление в деревянном доме с полимерными трубами. Такие трубы делаются из металлопластика или пропилена (с участием алюминия). Трубы из таких материалов прочны, стойки к коррозии, внутри их не откладывается осадок. Но они имеют достаточно высокий коэффициент расширения при нагревании.

Рекомендуем к прочтению:

водяное отопление в деревянном доме

Обвязка котла медными трубами

Какие бывают схемы отопления частного дома

Схемы водяного отопления частного дома могут быть одноконтурными и двухконтурными. Одноконтурная система служит только лишь для обогревания помещения. Это более простая и недорогая система, которая подойдет в том случае, если у вас дом площадью до 100 метров квадратных. В такую систему входит одноконтурный котел и атмосферная вытяжка, однотрубная разводка трубами из стали или полимеров, чугунные, стальные или алюминиевые радиаторы.

система водяного отопления частного дома

Одноконтурная и двухконтурная система водяного отопления

Система одноконтурного отопления может быть усовершенствована двухтрубной разводкой, добавлением насоса циркуляции, терморегулирующих вентилей на радиаторах.

Если вы хотите оборудовать одноконтурную систему для нагревания воды для нужд быта, то пересмотрите монтаж газовой колонки или бойлера. В другом случае вы можете сделать двухконтурную систему, которая предназначена не только для отопления, но и для нагрева воды.

Двухконтурная система водяного отопления частного дома является очень удобным вариантом.

Здесь котел комфортен при потребностях в горячей воде на семью не более 4-х человек. Вода должна быть водопроводная или умягченная, жесткая вода из скважины не подойдет. Можно оборудовать две одноконтурные системы, первая из которых будет «отвечать» за отопление помещений, а вторая – за нагрев воды. Благодаря такой системе в летний период вы будете пользоваться только системой подогревания воды, а на нее тратится всего лишь 25% мощности котла.

Разводка труб

Водяная система отопления частного дома подразумевает применение трех вариантов разводки трубопровода – однотрубную систему, двухтрубную и коллекторную.

Однотрубная система – это система, где от котла нагретый теплоноситель (вода) последовательно идет от одной батарее к следующей. Такая система имеет один большой недостаток – здесь очень трудно управлять разводкой, так как при перекрытии доступа воды в какой-либо из радиаторов перекрываются и остальные.

схемы водяного отопления двухэтажного дома

Однотрубная система

В двухтрубной системе для каждого радиатора есть труба с горячей и холодной водой. Так, с такой системой водяное отопление дома можно регулировать очень удобно.

водяная система отопления частного дома

Двухтрубная система отопления

Еще одна система – коллекторная. Еще ее называют лучевой. Здесь механизм работает таким образом: от коллектора (который представляет собой устройство, собирающее воду) к каждому прибору отопления подводятся две трубы – прямая и обратная. Благодаря этому можно просто монтировать систему со скрытой проводкой труб, можно поддерживать определенный температурный режим отдельной комнаты и регулировать его.

Рекомендуем к прочтению:

Если у вас двухэтажный дом

Сегодня схемы водяного отопления двухэтажного дома бывают самыми различными. Это может быть и коллекторная система, и двухтрубная разводка. Однотрубную разводку (такую, при которой радиаторы соединены последовательно) сегодня уже реже используют как схемы водяного отопления одноэтажного дома, так и двухэтажного.

Двухтрубная схема для двухэтажного дома – это универсальный и практичный вариант.

К каждому прибору отопления идет две трубы – для подачи и отведения воды. Специалисты советуют поступить таким образом: перед каждым радиатором поставить регулировочный клапан.

Коллекторная схема в двухэтажном доме – это достаточно дорогое удовольствие. Водяное отопление двухэтажного дома с такой системой, несмотря на это, также популярно. Ведь здесь преимущество на лицо – монтаж трубопровода скрыт, поэтому интерьер не портится. В данном случае котел ставится на первом этаже, расширительный бак – на втором. Трубопровод располагается под полом, потолком или подоконниками, поэтому есть отличная возможность его скрыть.

Коллекторная система является очень эффективной еще и потому, что здесь на каждый радиатор ставится регулирующий кран. Это очень удобно, так как в зависимости от ваших потребностей можно установить собственный климат.

водяное отопление частный дом

Коллекторная система отопления двухэтажного дома

Альтернативные способы водяного отопления частного дома

Кроме традиционного отопления при помощи нагревательного котла, существуют и другие виды водяного отопления частного дома. Такие современные системы эффективны в качестве основных отопительных систем дома, или дополнительных.

Очень часто сегодня можно услышать такое словосочетание – система «теплый пол». В принципе, теплый пол – это то же водяное отопление частных домов, которое можно применять еще и как дополнение к основному отоплению. Теплый пол обладает преимуществами – здесь большая территория теплоотдачи. Ведь в данном случае пол помещения – это практически большой радиатор. Да и воздух таким вот образом прогревается правильно – внизу тепло, а сверху – чуть прохладнее.

водяное отопление частных домов

Теплый водяной пол

Благодаря системе теплый пол можно снизить рабочий температурный режим теплоносителя (не более 55 градусов по Цельсию). Также можно установить тепловую мощность в необходимых пределах .

Недостатки системы теплый пол – это то, что такую систему сложно монтировать, а при уже законченном ремонте это невозможно, или вам придется поднимать пол, или углублять его.

Еще один вариант альтернативного водяного отопления – плинтусное отопление. По сути дела, плинтусное водяное отопление домов являет собой среднее между радиаторной системой и теплым полом. В данном случае оборудование для отопления ставится по периметру комнаты на уровне плинтуса. Благодаря этому равномерно прогреваются и стены, и пол. Воздух в помещении – также равномерный. С такой системой водяное отопление загородного дома или частного дома позволит вам обустроить интерьер без больших радиаторов, и все это без потерь тепла.

водяное отопление домов

Плинтусное отопление

Заключение

Таким образом, перед тем, как вы решили оборудовать водяное отопление в своем частном доме, следует выбрать подходящий вариант – традиционное отопление при помощи радиаторов или современные методы. У каждой системы есть преимущества и недостатки, поэтому для проектирования отопления лучше всего пригласить специалистов, которые будут способны учесть все детали.

Водяное отопление частного дома своими руками схемы

На чтение 8 мин. Просмотров 1.3k.

Самым важным преимуществом малоэтажного строительства по праву является возможность конструирования систем отопления разнообразной сложности и доступности в материальном плане.

Водяное отопление частного дома своими руками. Схемы, инструкции, рекомендацииНезависимые от центральных индивидуальные системы отопления являются наиболее производительными. Систему можно сконструировать с верхней разводкой труб и с нижней разводкой, так же возможно использование нескольких видов теплоносителя – самым приемлемым и недорогим считается вода.

Виды основных систем отопления

otoplenie-zagorodnogo-domaРазличные конфигурации систем отопления отличаются друг от друга только видом перемещения теплоносителя по системе трубопроводов, основное свойство всегда одинаково – вода, нагреваясь, перемещается по трубопроводу и тем самым обогревает помещения на различных этажах.

Существует три главные разновидности отопления частного малоэтажного дома:

  • Системы с естественным побуждением:
  • Системы с механическим побуждением;
  • Системы отопления с использованием и естественного и механического движения воды.

Можно выделить еще три вида систем отопления в частном доме:

  • Системы радиаторные;
  • Системы вида «Теплый пол»;
  • Плинтусное отопление.

Как сделать водяное отопление в частном доме?

Водяное отопление частного дома своими руками. Схемы, инструкции, рекомендацииОбращаясь к вопросу конструирования систем отопления в малоэтажном доме, одним из важных условий является изучение порядка и организации нужных этапов для поддержания требуемых условий микроклимата в здании.

В малоэтажном строительстве к параметрам внутреннего воздуха необходимо применять особые требования, поскольку система является независимой от центральной системы отопления.

Что должно быть в составе водяной системы отопления?

44Водяная система отопления представляет собой непрерывное циркулирование теплоносителя (в нашем случае воды) по обогреваемому контуру. От источника теплоты (котла) вода направляется непосредственно к системе, проходит ее и затем, остывая, возвращается вновь к источнику теплоту. Далее процесс повторяется. Для обеспечения беспрерывной и самое главное безопасной работы системы необходима установка целого ряда оборудования помимо котельного агрегата и самих труб:

  • Система фильтрации;
  • Один или несколько насосов;
  • Защитные и противопожарные клапаны и прочее.

Варианты монтажа водяных систем отопления

Все системы подразделяются на 2 типа:1as_odna_tr_trubgoriz_02132

  • Однотрубная система отопления:

Конструирование этой системы различается тем, что теплоноситель проходит к радиаторам отопления исключительно в прямой последовательности. Существенным недостатком однотрубной системы является тот факт, что крайние батарее всегда будут значительно холоднее, чем первые потому, что требуется время, чтобы вода «добралась» до них.

Еще одним минусом является невозможность остановить подачу воды к конкретному радиатору, приходится прекращать подачу теплоносителя ко всей системе. Однако это не будет большой проблемой при разработке схем отопления в частном доме. Плюсом ее является возможность провести систему по всей площади дома, особенно полезно в многоквартирных жилых домах.skhema-podklucheniya-radiatorov-otopleniya

  • Двухтрубная система отопления:

При данной системе отопления теплоноситель подается к нагревательному прибору из разных труб (вода поступает холодная и горячая). При устройстве данной системы возможно регулировать подачу теплоносителя в радиаторный прибор. Данная система отопления является наиболее приемлемой и при малоэтажном, и при многоэтажном строительстве

В свою очередь подразделяется еще на 3 вида систем отопления:

  • Звездообразная (монтируется так, чтобы трубопровод с холодным снабжением присоединяется с одного края, а с горячим снабжением – с противоположного).
  • Система типа «Шлейф» (температура отопительных приборов изменяется в зависимости от удаленности батареи от источника теплоты).
  • Коллекторная система (трубы с холодной и горячей водой подсоединяются отдельно к каждому коллектору – позволяет регулировать температуру помещения в каждой комнате соответственно).

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

  • Классические чугунные;
  • Стальные;
  • Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

vodyanoy_tepliy_pol_25Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

pj_vodПлинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

otoplenie-s-estestvennoy-tsirkulyatsiey-svoimi-rukamiСистема отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Моя двухтрубная система отопленияЕще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

Что нужно знать для установки водяного отопления в доме?

pageИз-за своей эффективности и относительной дешевизны отопление в частном доме с теплоносителем вода продолжает оставаться самым востребованным. При выборе соответствующей системы необходимо тщательно разобраться к ее конструкции, сложности и материальных затрат.

При частном доме в один этаж нерентабельным считается установка системы с побудительным движением теплоносителя, поскольку указанная эффективность в 20-30% попросту не отработает себя, а циркуляционный насос будет потреблять немало электроэнергии.

Самодельное водяное отопление

100927151Конструировать системы водяного отопления необходимо при консультации специалиста. Для начала необходимо определить точно площади отапливаемых помещений. Затем важно правильно просчитать теплопотери через все наружные ограждения (наружные стены, окна, пол, чердачное или бесчердачное перекрытие). Это без проблем можно сделать в интернете при использовании онлайн-калькуляторов для расчета потерь теплоты.

Эти расчеты необходимы для корректного определения полной мощности будущей системы отопления здания. С их помощью проводится небольшой гидравлический расчет с учетом наружных и требуемых внутренних температур воздуха и выполняется подбор радиаторов отопления на рассчитанные параметры.

Так же по ним выполняется подбор отопительного котла. Важно перепроверить расчеты несколько раз во избежание неполадок при эксплуатации системы.

Схемы водяного отопления частного дома

34Самым простым в малоэтажном строительстве является устройство однотрубной системы отопления, поскольку собрать ее можно своими руками без особых затруднений. Однако поскольку ее недостаток – невозможность отключить часть системы нами предлагается другой вариант.

Для частного дома самым оптимальным будет использование двух независимых друг от друга однотрубных систем водяного отопления, из-за того, что даже при выводе из эксплуатации одной системы, из второй будет возможно получать необходимую горячую воду на обогрев.

Схема водяного отопления двухэтажного дома

page1При строительстве двухэтажного коттеджа важно сразу учитывать всю мощность системы отопления и, исходя из этого, грамотно подбирать водогрейный котел – его мощности должно быть достаточно для обогрева двух этажей здания.

При этом нужно учитывать еще и площади всех отапливаемых помещений. Важным является еще и подбор циркуляционного насоса. Параметры подбора должны быть рассчитаны правильно – это потери давления во всей системе и расход теплоносителя.

Заключение

К выбору системы отопления в частом доме следует относиться с особой серьезностью и выбирать нужный вариант исходя из большого количества требований к ним. Важно учитывать не только дешевизну и доступность определенного вида систем, но и энергозатратность, соответствие вашим климатическим условиям и этажность вашего здания.

Водяное отопление частного дома своими руками

Редкий житель мегаполиса не мечтает о собственном загородном доме, расположенном в тихой местности, неподалеку от живописного леса. Ни шумных соседей, ни душных улиц, ни постоянного гудения потока транспорта – преимуществ такого выбора, действительно, множество. Однако в такой ситуации на плечи хозяев ложатся все коммунальные хлопоты. В частности, придется собственными силами организовать водяное отопление в частном доме, иначе с приходом холодов придется возвращаться в квартиру. Конечно, современный рынок предлагает множество вариантов обогрева жилища, но водяная технология принадлежит к разряду классических, проверена временем, доказала свою надежность и эффективность в самых суровых условиях.

Преимущества выбора

Водяное отопление загородного дома обладает следующими положительными особенностями:

  • Монтаж возможен на любом этапе строительства коттеджа, не обязательно планировать все еще во время проектирования, допускается установка даже в готовом и обитаемом здании.
  • Вода – оптимальный во всех смыслах теплоноситель. Она характеризуется и высокой степенью теплопроводности, и невысокой ценой, и распространенностью, и высочайшей теплоемкостью.
  • Универсальность. Для этой схемы подойдет и электрическое отопление частного дома, и использование газового топлива, и дров, и мазута.
  • Конструктивное разнообразие. Отопительный контур предполагает различные варианты разводки труб, окончательная схема подбирается в соответствии с площадью здания, финансовыми возможностями владельцев, требованиями и прочим.
  • Индивидуальный монтаж на каждую батарею запорных клапанов гарантирует, что температура с высокой точностью может регулироваться в каждом отдельном помещении, при этом климатические условия в соседних комнатах, как и параметры функционирования системы, меняться не будут.

Читайте более подробно про выбор теплоносителя.

Особенности устройства и выбор циркуляционной схемы

Система отопления частного дома функционирует по достаточно простому принципу. Котел осуществляет нагрев теплоносителя, будь то вода или специальный раствор, который по системе труб достигает радиаторов, расположенных в отапливаемых комнатах. По мере остывания теплоноситель возвращается в котел, цикл повторяется.


Читайте также про схему отопления одноэтажного дома с принудительной циркуляцией.

Циркуляция основывается на одном из следующих методов:

  • Естественный процесс основан на разнице в плотности горячей и холодной воды. В процессе нагрева плотность жидкости падает, удельный вес снижается, а потому она начинает двигаться по трубам вверх. По мере остывания, наоборот, плотность увеличивается, раствор стремится вниз. Основное преимущество данного метода – абсолютная автономность, независимость от электричества, а также конструктивная простота. Главный минус – повышенный расход материалов, контур состоит из большого числа труб внушительного диаметра. Кроме того, при монтаже должен выдерживаться уклон примерно в 2 градуса.
  • Система отопления одноэтажного дома с циркуляционным насосом. Излишки воды, которые неминуемо формируются при нагреве, оказываются внутри специального расширительного бака, как правило, закрытого, что предотвращает явление испарения. Дополнительно обязательно ставятся манометры, контролирующие давление. Преимущества такой схемы заключаются в минимальном необходимом объеме теплоносителя, незначительном диаметре труб и меньшем их расходе. Главный недостаток – зависимость от электроснабжения, с которым в частном секторе нередко имеются проблемы.
  • Комбинация. Насос устанавливается в уже сделанный контур с естественной циркуляцией. Данный вариант работает и без насоса, но с его включением существенно увеличивается мощность и эффективность.

Число контуров и варианты разводки

Схема водяного отопления частного дома, в идеале, должна основываться на создании двух контуров. Такой подход гораздо удобнее. Первый контур работает на отопление, то есть доставляет теплоноситель к батареям, второй же обеспечивает доставку горячей воды к точкам потребления, на кухню, в ванную комнату.

Впрочем, если жильцы ранее позаботились о монтаже бойлера или газовой колонки, данное условие не обязательно.

Если говорить о способах разводки, то предлагаются следующие варианты:

  • Схема с одной трубой, по которой теплоноситель попадает в каждый из радиаторов. Преимущество такого решения в простоте, сведении к минимуму трудовых затрат и сокращении расходов. К сожалению, за простоту придется заплатить отсутствием возможности регулировки температуры каждой батареи в отдельности.
  • Схема с двумя трубами лучше в плане эксплуатации, температура настраивается точно и быстро, все радиаторы нагреваются равномерно.
  • Коллекторная схема подразумевает, что подача и отвод теплоносителя происходят по разным трубам, функционирующим единой системой благодаря коллекторам. Выглядит такой контур эстетично и привлекательно, настраивается температура каждой батареи в отдельности.

Выбираем котел



Все виды современного водяного отопления в частном доме функционируют благодаря котлу. Именно он является генератором тепловой энергии. На рынке широко представлены модели, работающие на следующем топливе:
  • Газ. Наиболее востребованный вариант. Причина этого – невысокая цена газа при значительном КПД, простоте эксплуатации и минимальном уровне шума. Недостаток, по сути, один – необходимость получения многочисленных разрешений для того, чтобы подключиться к магистральному газопроводу.
  • Электричество. Оптимальный вариант с точки зрения безопасности в доме. Для этого агрегата не нужно выбирать специальное место для установки, он занимает минимум пространства, не выделяет продуктов горения. К сожалению, прибор недешев в эксплуатации, кроме того, в сельской местности часто энергетическая сеть достаточно изношена, наблюдаются перебои в подаче энергии, что также накладывает определенные ограничения на монтаж.
  • Жидкое топливо. Конструкция очень напоминает газовые аналоги, за исключением типа горелки. Нуждаются в обустройстве отдельного помещения котельной, производят достаточно много продуктов горения, из-за чего требуют регулярной чистки.
  • Твердое топливо. Обогрев с их помощью очень дешев, в частном секторе редко возникают проблемы с поиском и приобретением дров. Отрицательная сторона заключается в необходимости регулярно подкладывать горючее в топку, вычищать золу.
  • Комбинированные источники тепла способны использовать сразу несколько видов топлива, в результате чего считаются наиболее надежным выбором.

Мощность котла можно выбрать на основе следующей схемы: для южных районов требуется киловатт на 10 квадратных метров площади, для центральных – полтора киловатта, для северных – два. Впрочем, специалисты рекомендуют добавить к получившемуся значению еще 20-30 процентов, чтобы техника справилась с сильными морозами.

Выбираем материал труб

Правильно подобранные трубы исключат многие проблемы в процессе эксплуатации, гарантируют высокий уровень надежности системы:

  • Популярные ранее стальные варианты в последнее время используются нечасто. Связано это со сложностями во время монтажа, подверженности коррозии даже при наличии защитного покрытия.
  • Металлопластик легок в установке и прочен, но его слабое место – резьбовые соединения и фитинги, которые могут деформироваться в процессе резких изменений температуры теплоносителя, что спровоцирует потерю герметичности и протечки.
  • Медь. Во всех смыслах отличный вариант, но предполагающий значительные финансовые расходы.
  • Полипропилен – золотая середина. Прочность, гибкость, устойчивость к коррозии и температурным колебаниям – элементы отличаются всеми этими качествами.

Выбираем батареи

Важно также правильно подобрать водный радиатор:

  • Сталь. Главное преимущество – демократичная цена. Минус – подверженность коррозии, из-за чего значительно снижается эксплуатационный ресурс.
  • Алюминий. Устойчивы к коррозии, быстро нагреваются, но уязвимы для перепадов давления. Впрочем, это явление больше характерно для систем в многоквартирных домах, индивидуальный коттедж в этом плане достаточно стабилен.
  • Комбинация металлов. Сочетают в себе лучшие качества стали и алюминия.
  • Чугун. Знакомы всем еще с советских времен. По сути, вечные, но тяжелые, требующие использования мощных кронштейнов во время монтажа.

Инструкция по установке

Водяное отопление частного дома своими руками обустраивается по следующей схеме:

  • Монтируется котел. Место для него стоит подобрать так, чтобы максимально упростить разводку труб и сократить расходы материалов. Если ставится газовый или электрический вариант, нужно помнить об удобстве подключения к магистрали или проводке. Высота монтажа играет роль только для схем с естественной циркуляцией, чем ниже входит обратная труба, тем лучше.
  • Монтаж радиаторов водяного отопления в частном доме. Батареи ставятся под окнами, что способствует лучшему воздухообмену. При монтаже следует строго выдерживать горизонталь и минимальные отступы: 10 сантиметров – от подоконника, 6 – от пола. В идеале, стоит сразу установить запорную арматуру для экстренного отключения и стравливания воздуха.
  • Разводка труб, установка вспомогательных приборов. Начинается этот процесс непосредственно от котла отопления на основе заранее разработанной схемы, применением соединительных элементов, в том числе уголков, фитингов, тройников и прочего. Свой дом можно оснастить и разводкой открытого типа (трубы всегда на виду), и закрытой схемой (детали скрыты в нишах). Вместе с трубами также подключаются батареи, монтируются циркуляционные насосы (если технология предполагает их наличие), расширительный бак, фильтры, блоки безопасности, предохранительные клапаны и прочее.

Таким образом, можно собственными силами создать надежную, долговечную и эффективную систему отопления, которая не подведет в самый суровый мороз!

Водяное отопление частного дома своими руками: схемы, этапы

Обустроить комфортную жизнь вдали от пыльного, грязного города, пробок и вечного неумолкающего шума, в душе мечтает каждый горожанин. Никаких соседей, чистый воздух, уют и природа вокруг. Для комфортной жизни в загородном доме необходимы современные удобства, предоставляемые цивилизацией: свет, отопление, вода. Со светом проблем не возникает, электрификация в стране на уровне, для воды роется скважина. Но вот с отоплением посложнее. Топить каждый день русскую печь из кирпича не современно. Хорошим решением станет водяное отопление частного дома, сделанное своими руками, его схемы просты и понятны.

topka4

Принцип работы водяного отопления заключается в следующем: по дому протягиваются металлические трубы и устанавливаются радиаторы (батареи). По трубам течет горячая вода, попадая в батареи, она отдает тепло окружающему пространству, нагревая жилище.

В пределах города дома отапливаются с помощью нагретой воды, которая подается по трубопроводам с котельной по территории города. Для частного дома понадобится своя система и котельная.

Простейшая система водяного отопления состоит из следующих частей:

  • Котел;
  • Трубы;
  • Радиторы;
  • Насос;
  • Расширительный бачок.

Котел

Без котла отопление работать не будет. Он подогревает воду, от правильного его выбора зависит хватит ли тепла, будет ли система действительно экономичной. В результате горения топлива котел нагревается, через него проходят потоки воды, забирают тепло и отправляют его в систему отопления дома.

Vodjanoe-otoplenie-zagorodnogo-kottedzha

Котлы различаются по конструкции, виду топлива, наличию компьютерного управления и даже возможности автоматизировать подачу топлива.

Наиболее популярные котлы для условий России работают на древесном топливе и газе.

Главным параметром котла является его мощность, она измеряется в кВТ и рассчитывается исходя из площади дома. Тип топлива выбирается из личных предпочтений и возможностей хранения.

Для котлов, работающих на газе, в землю на участке для дома устанавливается емкость для хранения газа, которую можно наполнить, вызвав специальную технику. Емкости рассчитываются на сезон. Наличие емкости под давлением на участке достаточно безопасно. Газ значительно дешевле всех существующих видов топлива.

variant-sistemy-otopleniya-e1427975656763-710x200

Для котлов, работающих на древесном топливе (дрова, уголь, паллеты) понадобится установка котельной, хранилища для топлива и безопасное хранилище для золы. Зола – это несгоревшие остатки древесного топлива, которые со временем загрязняют котел. Периодически такой котел необходимо чистить от нагара, выгружать золу и сгружать в не горящую емкость.

Зола вне котла может тлеть в течении трех-четырех дней и может стать причиной пожара. Остывшую золу используют в качестве удобрения.

Для поддержания горения котел необходимо загружать топливом. В зависимости от конструкции котла, мощности и размера это необходимо будет делать раз в час или в несколько дней. Помещение котельной лучше оборудовать системой пожаротушения и сигнализацией. Если все сделано правильно и при правильной эксплуатации твердотопливный котел абсолютно безопасен.

topka4

Современные котлы – это не просто печки-буржуйки. Их конструкция куда более сложная и она обеспечивает максимальный коэффициент полезного действия, чем совершеннее котел в технологическом плане, тем лучше и полнее сгорает топливо и меньше остается несгоревших частей. Технологичные котлы могут требовать определенного вида топлива. Котел работающий и рассчитанный только на дорогие финские паллеты, на местных аналогах не разгорится и не достигнет рабочих, экономичных режимов.

Современные котлы оборудуются электронными и компьютерными системами управления, которые позволяют контролировать температуру в помещении. На их основе можно реализовать даже некое подобие «умного дома» – организовать управление котлом на основе приложения для смартфона или же с помощью смс. Такой дом сможет экономить тепло пока хозяина нет дома и прогреваться перед его приездом.

Котлы с автоматической подачей топлива оборудованы емкостями и механизмами, которые сами загружают котел топливом, на некоторое время избавляя владельца от работы кочегара.

shema-vodyanogo-obogreva-chastnogo-doma

Нагревать воду можно и электрическим котлом, они самые простые в использовании и обслуживании. Их нужно только подключить к сети. Но расход энергии будет очень большим, а счета за электричество шокируют владельца дома.

Стоимость отопления электричеством минимум в 4-6 раз дороже газа или дров.

Любой котел, так же может выполнять функцию отдельного нагрева горячей воды для бытовых нужд. Либо в паре с топливным котлом для такого дела можно установить электрический.

Трубы

Используются стальные или пластиковые, разница в способе монтажа. Единственное, что стоит учитывать это их диаметр – он должен быть достаточным для прохождения по ним нужного количества воды. При установке труб стоит позаботиться о необходимом количестве запорной арматуры и организации системы сброса воды. Если с котел сломался, вода в трубах может перемерзнуть. Конечно, это случиться не мгновенно, в утепленном доме процесс займет несколько дней. Но если это все-таки случится – запустить систему отопления с перемёрзшей водой в трубах невозможно. Останется только срезать их и смонтировать новые.

shema-otopleniya-doma-sostavlennaya-professionalom-600x399

Для упреждения таких неприятностей стоит следить за состоянием котла, изолировать трубы, находящиеся на улице и сливать воду при любых сомнительных ситуациях.

Некоторые владельцы домов заполняют трубы антифризом. Но и это не панацея – антифриз может оказаться некачественным и разбавленным водой и замерзать уже при минус 12 градусах Цельсия.

Подключение труб или разводка, может быть однотрубной или двухтрубной.

  1. В первом случае оба выхода радиатора подключаются к одной трубе, вода течет как через радиатор, так и одновременно через трубу дальше. Эта схема более простая, но её КПД меньше, поскольку часть горячей воды будет возвращаться без теплоотдачи. Воде будет проще течь через трубу, чем через радиатор.
  2. Двухтрубная схема подключает выход и вход радиатора к двум разным трубам: подающей и обратной. Весь поток нагретой воды проходит через радиатор и устремляется по другой трубе назад к котлу. Такая система потребует больше разводки, но её КПД несоизмеримо выше.

prokladka_trub-500x375

Радиаторы

Радиаторы – это устройства для передачи тепла от теплоносителя, они рассчитываются исходя из параметров системы. Их площади должны быть оптимальными, вода должна проходить через них и отдавать максимальное количество тепла.

Теплоотдача – важная характеристика, которая показывает насколько эффективно радиатор отдает тепло в окружающее пространство.

Насос

Чтобы нагретая вода отправлялась в трубы необходима циркуляция – движение воды. Естественная циркуляция – это движение воды без влияния искусственных факторов. Учитывая, что одна часть воды постоянно нагревается, а другая остывает такое движение происходит самостоятельно. Но слишком медленно. Котел без движения воды будет перегреваться, что может привести к его взрыву или срабатыванию аварийной аппаратуры. С целью достижения хорошей циркуляции воды устанавливается дополнительный насос. Он перегоняет воду из одной части системы в другую, по замкнутому кругу. Его характеристики рассчитываются исходя из параметров системы отопления. Слишком мощный насос будет гнать воду слишком быстро, и она не успеет отдать свое тепло на радиаторах. Недостаточный по мощности насос не будет забирать достаточное количество воды, в доме будет холодно, а котел будет перегреваться.

Лучше устанавливать два насоса, на случай если один сгорит. Без насоса отопления остановится.

proekt_otopleniya

Расширительный бак и система подпитки

Расширительный бак или бак-аккумулятор, представляет из себя металлическую бочку, которая соединяется с системой отопления. В случае если давление воды в системе отопления падает (течь), часть воды забирается из этого бака и система продолжает работать нормально. Если давление повышается (котел начинает перегреваться) бак сначала накапливает в себе воду, а потом стравливает её через предохранительный клапан, которые открывается при превышении давления и уберегает трубы от разрывов.

Манометр – метрологический прибор, который измеряет давление на участке трубы или в котле. Чем больше их установлено, тем лучше. С течением времени они выходят из строя и начинают безбожно врать, поэтому проверять их нужно не менее раза в год. Если возникли проблемы в работе системы отопления, манометр поможет определить где.

kotelnaya-500x375

Для нормальной реализации системы водяного отопления понадобится помощь специалистов. Необходимо будет точно рассчитать площадь дома, толщину и материал стен, окон, дверей, воздействие холодного ветра на помещения. После этого производятся расчет мощности котла и насоса, длины трубопроводов, подбирается необходимое оборудование. Монтаж всей системы сложная процедура, которая требует знания нюансов и наличия опыта.

Тепловой контур

Чтобы отопление работало экономично необходимо создать тепловой контур. Это закрытое помещение, где тепло накапливается.

В многоэтажных домах, потери тепла составляют до 80-90%. Это означает, что система отопления греет улицы и на нагрев этой улицы тратится деньги жильца.

В частном доме такого быть не должно. Дом с хорошей теплоизоляцией может отапливаться только от работы внутренних электрических приборов и тепла, производимого человеческим телом. Если все сделано по технологии, нет щелей, установлены нормальные окна и холодный воздух никак не проникает в дом, а теплый не уходит на улицу, то система отопления будет работать экономично.

//youtu.be/wj1iKovQEzE

40 фото схем водяного отопления для дома:

Как получить горячую воду быстрее дома | Home Matters

Никому не нравится, когда зимой брызгают холодной водой. Узнайте, как быстрее получать горячую воду и как это влияет на отопление и водопровод.

Вы когда-нибудь задумывались, как получить горячую воду быстрее? В холодные зимние месяцы ожидание подачи горячей воды может показаться вечностью. Но вы можете быть удивлены, узнав, что даже со стандартным резервуарным водонагревателем вы можете иметь мгновенную горячую воду в вашем доме - или что-то очень близко к нему.Давайте рассмотрим ваши варианты получения горячей воды в домашних условиях.

Насос рециркуляции горячей воды

Одним из способов мгновенного получения горячей воды является насос рециркуляции горячей воды. Это инновационное устройство доставляет горячую воду в ваш кран без ожидания. Вот как это работает.

Когда вы закрываете кран горячей воды в большинстве домов, горячая вода, остающаяся в трубах, в конечном итоге остывает. Когда вы снова открываете кран, вы сливаете охлажденную воду до тех пор, пока свежая вода не достигнет крана.Процесс может занять несколько минут и может потратить значительное количество воды, тепловой энергии и времени.

С рециркуляционным или дожимным насосом, установленным рядом с краном, охлажденная горячая вода отправляется обратно в ваш водонагреватель и быстро заменяется новой подачей горячей воды. Теперь, когда вы включаете кран горячей воды, вы получаете почти мгновенную горячую воду. Сантехнические системы с рециркуляционным насосом могут сократить время ожидания горячей воды на 60-80%.

Разновидностью рециркуляционного насоса крана является водонагреватель.Эти модели содержат 120-вольтный насос и таймер, который подключен к линии горячей воды. В предварительно установленное время рециркуляционный насос включается (используя примерно ту же мощность, что и лампочка мощностью 25 Вт) и поддерживает циркуляцию горячей воды, благодаря чему она сразу же становится доступной в кране.

Наконец, электронные рециркуляционные насосы также полагаются на электрический насос. Тем не менее, эти модели добавляют цифровое управление и регулируемый термостатом зональный клапан для достижения максимальной эффективности. Электронные рециркуляционные насосы могут быть активированы с помощью кнопки, пульта дистанционного управления или даже детектора движения.

Безрезервуарный водонагреватель

Если вы хотите получать горячую воду быстрее, еще один вариант - безрежимный нагреватель. Эти небольшие блоки обычно помещаются в шкаф или раковину. Они работают так же, как целые дома без резервуаров, но предназначены для обслуживания только одной раковины или душа. Они намного дешевле, чем модели для всего дома, и являются хорошим вариантом, когда ваш стандартный водонагреватель не способен одновременно удовлетворить все потребности вашей семьи в горячей воде.

Структурированный водопровод для быстрого приготовления горячей воды в домашних условиях

Еще один способ получить горячую воду быстрее, особенно в новых домах, - это структурированный водопровод. В случае структурированного водопровода, ваш водонагреватель расположен в центре дома, а не в вашем гараже или подвале. Всякий раз, когда вам нужна горячая вода, вы просто включаете насос горячей воды. Главная линия горячей воды протяженностью в один дюйм проходит через дом, на расстоянии не более 10 футов от любого крана, и соединяется с вашими кранами трубой диаметром три восьмых дюйма в диаметре.Большая основная линия означает более короткое ожидание горячей воды при включенном насосе, а более мелкие ветви означают, что меньше воды стекает в канализацию, пока вы ждете горячей воды.

Какой бы вариант мгновенной горячей воды вы ни выбрали, вы можете сэкономить от 11 000 до 16 000 галлонов воды в год. Более того, ускоряя подачу горячей воды, вы, вероятно, увидите положительную разницу в счетах за коммунальные услуги. Нагрев воды для мытья посуды, стирки, душа и ванны составляет 12 процентов от общих расходов на электроэнергию среднего американского домохозяйства.

Модернизация систем водоснабжения и отопления в вашем доме - это инвестиция, и поэтому ее стоит защищать. Обязательно выполните рекомендованное производителем профилактическое обслуживание ваших систем и их компонентов, а квалифицированный специалист быстро проведет необходимый ремонт. Чтобы дополнительно минимизировать расходы, связанные с ремонтом и заменой отопительного и сантехнического оборудования в вашем доме, рассмотрите возможность приобретения American Home Shield® Home Warranty. Наши гибкие планы и опытные подрядчики могут помочь вам защитить ваш дом, а также ваш домашний бюджет.

,
25 дешевых способов сохранить ваш дом в тепле зимой

Обмен - это забота!

25 Cheap Ways to Keep Your House Warm in Winter - tips and techniques for reducing heat loss, adding heat to the home, and keeping the heat where you need it. 25 Cheap Ways to Keep Your House Warm in Winter - tips and techniques for reducing heat loss, adding heat to the home, and keeping the heat where you need it.

Для тех, кто хочет сократить ваши расходы на отопление без больших инвестиций, мы составили список из 25 дешевых способов сохранить ваш дом в тепле зимой. Некоторые из этих вариантов уменьшают потери тепла, другие добавляют тепло в дом или сохраняют тепло там, где вам это нужно.

red house house in winter with snow - text "25 cheap ways to keep your house warm in winter" red house house in winter with snow - text "25 cheap ways to keep your house warm in winter"

Эта публикация является частью нашей серии «Обогрев зимних домов», которая включает в себя:

25 дешевых способов обогрева дома зимой

Bathroom vent timer Bathroom vent timer

Правильная вентиляция

1.Замените вентиляционные выключатели в ванной комнате на таймеры, чтобы вентиляционные отверстия не могли остаться случайно. Выпускать только при необходимости. Зимний воздух, как правило, сухой, поэтому, если вы не возражаете против уединения, откройте дверь в ванную и дайте пару уйти в дом.

2. Убедитесь, что вентиляторы / вентиляционные отверстия в ванных комнатах имеют перегородки / блокираторы тяги снаружи, чтобы холодный воздух не возвращался в дом.

3. Переключить потолочные вентиляторы (поменять их местами) на пружину и падение. Если у вас есть полы с подогревом, выключите потолочные вентиляторы, если вы нагрели воздух, включите их.

4. Закройте двери и вентиляционные отверстия в неиспользуемых помещениях, если вы пытаетесь сократить расходы на отопление или в чрезвычайной ситуации сохранить теплое жилое пространство. Примечание: будьте осторожны, чтобы в комнатах не было слишком холодно, если в них установлена ​​сантехника, чтобы не замерзнуть в трубах.

5. Внешний поток воздуха тоже имеет значение. Рассмотрим снежный забор, чтобы контролировать, где падает снег, и контролировать дрейф. См. Пост Как поставить снежный забор. Даже небольшой снежный забор может несколько сломать сильный ветер.

Получайте тепло там, где вам нужно

6. Если у вас есть радиаторы (или трубы отопления плинтуса), выровняйте внутреннюю поверхность наружной стены фольгой (или другими теплоотражающими материалами из вашего магазина товаров для дома). Это будет отражать часть тепла обратно в дом. То же самое можно сделать для духовок, дровяных печей и других источников тепла внутри.

7. Убедитесь, что вы не блокируете поток воздуха от принудительных вентиляционных отверстий, и что вентиляционные отверстия открыты там, где вам нужно тепло. Не закрывайте вентиляционные отверстия мебелью, кучей грязной одежды или другим мусором.

8. Если у вас есть дымоход, и вы им не пользуетесь, убедитесь, что его дымоход и тяга (если они есть) закрыты. Открытые дымоходы могут высосать тепло прямо из вашего дома. (Это одна из самых больших проблем с открытыми каминами - слишком большая потеря тепла из помещения.)

Подумайте о блокировке дымохода изоляцией с каминной вставкой, чтобы уменьшить потерю тепла, если она не будет использоваться бесконечно - просто не забудьте выньте его, если вы решите использовать его снова.

Insulated pipes to prevent heat loss Insulated pipes to prevent heat loss

Изоляция изнутри и снаружи для уменьшения потерь тепла

9.Изоляция труб горячей воды / радиатора и воздуховодов, проходящих через нежилые помещения. Вы не хотите терять тепло в подвальном или служебном помещении, вы хотите, чтобы в вашем доме было тепло.

10. Изоляция труб не только для открытых труб. Вы можете разместить его вдоль нижней части внешней ИЛИ внутренней двери, чтобы уменьшить сквозняки.

11. Доступ на чердак или двери на чердак могут стать источником значительных потерь тепла. Убедитесь, что ваш чердак очень хорошо изолирован.

12. Не позволяйте холоду излучаться с вашего пола.Неизолированный пол может вызвать более 10% потерь тепла в доме. Это особенно важно, если ваш дом «построен на плите» (без подвала). Утепляйте пол теплыми коврами и / или коврами. Коврики из медвежьей кожи или овчины были историческими решениями для утепления пола.

13. При сильном морозе повесьте одеяла вдоль стены, даже там, где нет окон, стена может излучать холод через нее. Это особенно верно, если изоляция недостаточно хороша. Если это происходит регулярно, вам необходимо проверить изоляцию стен.

14. Рассмотрите возможность размещения тюков сена вдоль края вашего подвала и нижней части 1-го этажа вашего дома. Вы должны будете убедиться, что вы защищаете от мышей, они будут двигаться. Сено функционирует как основная внешняя изоляция и добавляет теплоизоляционную массу.

Уменьшить потери тепла окна

15. Откройте окна, выходящие на юг, чтобы впустить солнечное тепло в солнечные дни. См. «Основы пассивного солнечного отопления» для получения дополнительной информации о том, как максимально эффективно использовать солнечную энергию.

16. Добавьте изоляционные оконные покрытия. Сотовые изоляционные оттенки с двумя ячейками - хороший вариант для рассмотрения. Home Depot, Menards, Lowes, а также многочисленные веб-сайты и магазины будут разрешать индивидуальные заказы. У нас на Бали изолируют клеточные шторы.

Открываем и закрываем изолирующие жалюзи солнцем. Мы должны заменять изолирующие жалюзи примерно каждые 10 лет. Если вам не нравятся изоляционные шторы, подумайте об изоляционных шторах, чтобы уменьшить потери тепла.

Insulating cellular shades Insulating cellular shades

17.Добавьте внутреннюю изоляцию окна, используя что-то вроде 3-метрового комплекта изоляции. Эти комплекты стеклопакетов можно комбинировать с шторами или шторами.

Window insulator kit Window insulator kit

18. Для дешевого краткосрочного решения используйте клейкую ленту и старое одеяло для покрытия окон. Это некрасиво, но функционально.

19. Если у вас действительно большое окно и вы хотите уменьшить потери тепла, вы можете приклеить большую прозрачную занавеску для душа внутрь (сразу за рамой). (Занавеска для душа толще пластикового комплекта стеклопакетов.) Это позволит солнце в течение дня и все же обеспечит воздушный зазор, чтобы уменьшить потерю тепла. Добавление занавеса или шторы над ним помогает еще больше ночью.

Duncan snuggling cat Duncan snuggling cat

Добавление тепла в ваш дом

20. Не сливайте ванну с горячей водой. Подождите, пока он остынет, прежде чем слить его. Если надвигается гроза, когда вы можете потерять энергию, наполните ванну горячей водой. Вы получаете дополнительное тепло в доме и аварийный источник воды.

21. Когда вы закончите печь, оставьте плиту слегка открытой, чтобы в доме было все это чудесное тепло.Зима - прекрасное время, чтобы попрактиковаться в приготовлении домашнего хлеба. Если вы заморозили фрукты и ягоды летом, зима - идеальное время, чтобы закончить варенье и желе.

22. Ваши питомцы - мобильные обогреватели. Подумайте об объятиях, если станет очень холодно. Наши кошки думают, что время в кино - лучшее, что есть, потому что у них есть приятные теплые люди, чтобы поспать.

23. Держите под рукой одеяла и коврики и пользуйтесь ими. Когда мы сидим, наше кровообращение замедляется. Удерживая на коленях одеяло во время вязания или просмотра телевизора, можно повысить уровень комфорта, не поднимая термостат.

24. Если вы проводите достаточное количество времени за столом, обогрев ног с подогревом может быть хорошим вложением. У моей свекрови под столом стоит эргономичная грелка с подогревом для ног Cozy Products TT. Это хорошая тренировка, когда она работает над генеалогией.

25. Вложите капитал в небольшой, чистый, сгорающий переносной пропановый обогреватель, чтобы добавлять тепло только туда и тогда, когда вам это нужно. Обогреватель Big Buddy Heater мощностью 18 000 БТЕ хорошо изучен онлайн и друзьями, которые его использовали.

У вас есть недорогой наконечник для согревания, который я пропустил? Оставьте комментарий и поделитесь своими мыслями.

small red house with snow in winter - text "25 Cheap Ways to Keep Your House Warm in Winter".
Отопление: руководство для начинающих | Домостроение

Выбор системы отопления для вашего проекта самостоятельного строительства или реконструкции представит ряд вариантов и станет одним из самых важных решений, которые вы примете.

Это не только повлияет на ваш опыт проживания в доме, но и определит текущие расходы вашего дома.

Отправной точкой для любой конструкции системы отопления является двойная. В первую очередь вам нужно будет рассчитать, сколько тепла требуется, что будет означать получение подробного расчета, проведенного квалифицированным инженером-теплотехником.

Кроме того, вам нужно будет выбрать излучатель в самом начале процесса, так как это решение также повлияет на все остальное.

Выбор излучателя обогрева

Три основных варианта излучателей обогрева:

  • Теплый пол: Это предпочтительный источник излучения для многих самостоятельных застройщиков и удлинителей, для комфорта, эффективности и дополнительного пространства на стене. это дает
  • радиаторов: радиаторы дешевле, чем UFH, и выбор зависит не только от эстетики, но и от количества тепла, необходимого
  • обогревателей плинтуса: У них есть что предложить, особенно в проектах по модернизации, и это нечто среднее между UFH и радиаторами

Как работает базовая система отопления?

На самом простом уровне представим систему отопления из двух частей: бита, который выделяет тепло, и бита, который распределяет это тепло по вашему дому.

На этом раннем этапе вы также должны понимать, что тепло требуется в двух формах - для обогрева помещения (т. Е. Для поддержания вас в тепле) и для горячей воды (т. Е. Для душа и т. Д.). Итак, самая простая из всех систем будет иметь:

  • бойлер (который использует энергию для нагрева воды и включает насос для его перемещения)
  • трубопровод (для перемещения теплой воды вокруг вашего дома)
  • излучателей (будь то будь то радиаторы или пол с подогревом)
  • баллон с горячей водой (для хранения горячей воды для использования по мере необходимости, хотя это не требуется для «комбинированного» бойлера - подробнее о нем позже).

( ПОДРОБНЕЕ: Теплый пол или радиаторы? Выбор излучателей)

Как выбрать источник тепла

Важное решение заключается в том, стоит ли идти только с котлом или идти по пути установки системы возобновляемой энергии, и если так, будет ли это единственным источником тепла.

Газовый котел, дополненный солнечными тепловыми панелями или воздушным тепловым насосом, становится все более популярным вариантом, отчасти благодаря увеличению стимула для возобновляемого тепла (RHI - схема правительства по стимулированию освоения технологии производства возобновляемого тепла) ,

В ситуациях, когда в старых домах очень высокая потребность в тепле, котлы на древесных гранулах по-прежнему являются хорошим вариантом. Однако, имейте в виду, что тариф RHI не такой щедрый, как был.

Реальность такова, что при наличии основного газа его трудно игнорировать. Но кроме этого, доступны все варианты, и лучший и, пожалуй, единственный способ принять правильное решение - начать с потребности в тепле и всех других факторов в отдельности, а не рассматривать систему отопления как единое целое.

Как управлять системой отопления

Система управления будет в значительной степени зависеть от устанавливаемой системы.

Чтобы изменить счет за отопление, система управления должна позволять устанавливать температуру для каждой комнаты. Нередко в каждом доме требуется, чтобы каждая комната нагревалась до одной и той же температуры в одно и то же время (представьте себе гостевые спальни, которые используются только изредка).

Кроме того, как бы глупо это ни звучало, вам нужно будет понять, как работает ваша система, чтобы эффективно управлять ею, особенно в более сложной системе.

Вы могли бы иметь UFH на первом этаже и радиаторы в спальнях; может быть более одного источника тепла с котлом, дополненным солнечными батареями; и есть «интеллектуальные» системы, которые, очевидно, учатся, когда мы хотим отапливать дом и до какой температуры.

Система управления так же важна, как и сама система отопления, и, не зная, как ее эксплуатировать, невозможно получить полную выгоду от инвестиций.

Объяснение баллонов с горячей водой

Комбинированные котлы

- это единственная опция, которая не требует хранения горячей воды.Помимо этого, есть ряд других причин для выбора другого варианта (который включает в себя хранилище горячей воды) - не в последнюю очередь, повышенная эффективность всех других вариантов и тот факт, что комбинированные котлы препятствуют использованию любой формы возобновляемой энергии.

Объем цилиндра будет определен путем расчета, который учитывает требования к отоплению помещения в доме, количество ванных комнат и количество людей в доме.

Решение принимается за вентилируемый или невентилируемый цилиндр.

.

У вас будет медный цилиндр в сушилке и расширительный бак на чердаке, а также резервуар для хранения холодной воды.

Цилиндры без вентиляции, которые включают накопители тепла, поддерживают давление и подают воду к выпускному отверстию при давлении в сети. Но они идут с более высоким ценником и ежегодным счетом за обслуживание.

У вас будет белый цилиндр в сушилке и ничего на вашем чердаке. .

Как правило, ваш поставщик или установщик будет указывать, какой цилиндр следует установить. Совет будет сделать некоторые исследования и принять участие в принятии решения - существует довольно широкий разброс с точки зрения эффективности и цены.

Какой размер котла мне нужен?

Котлы бывают разных размеров (измеряются в кВт), и вам нужно указать правильный - слишком большой котел не только будет дороже, но будет работать менее эффективно, чем модель адекватного размера.

Имейте в виду, что у сантехников будет больше шансов увеличить размер, так как они не хотят обратных вызовов из-за проблем, связанных с небольшой моделью, и капитальные затраты все равно будут переданы вам. Многие из поставщиков котлов предлагают онлайн-руководства по выбору правильного размера.

Вы можете получить удар самостоятельно, добавив необходимую тепловую мощность от радиаторов или системы теплых полов (с учетом размеров помещения, уровней изоляции и размеров окон; это обычно можно рассчитать на веб-сайтах радиаторной компании), а затем добавив 3 кВт для горячей воды. вода и 10% буфер.

Типичные требования к котлам для больших отдельно стоящих домов будут в районе 30 кВт.

Система отопления Jargon Buster

Поскольку вода расширяется при нагревании, в системе отопления должно быть место для размещения дополнительной емкости.В традиционных системах это будет в форме расширительного бака на чердаке, но в более современных системах это будет в виде расширительного бака, расположенного либо рядом с котлом, либо в цилиндре с горячей водой или внутри него.

Емкость для хранения, которая по требованию подает горячую воду в краны и душевые, расположена в сушильном шкафу. В зависимости от типа системы, она либо нагревает холодную воду, подаваемую из резервуара для хранения холодной воды, хранит горячую воду, подаваемую непосредственно котлом, либо нагревает холодную воду, подаваемую непосредственно из сети.

Котел - это сосуд, который передает тепло (обычно газ, масло или СНГ) в тепло для подогрева воды. Количество выделяемого тепла измеряется в кВт, и типичные размеры котлов варьируются от 15 до 40 кВт для бытового применения. Обычно он включает в себя насос для подачи воды по трубам к радиаторам.

Варианты топлива для обогрева: Сравнение затрат

Для начала, нет веских экономических причин для использования электричества в целях отопления, если только вся используемая электроэнергия не производится на месте из возобновляемых источников энергии.В равной степени LPG не имеет большого смысла. Литр будет стоить около 47 фунтов стерлингов (согласно которой?) И будет поставлять около 7 кВт / ч тепла, или около 6,7 пен / кВт / ч. Печное топливо сейчас стоит примерно по той же цене за литр и будет поставлять около 10 кВт / ч, или около 4,8 п / кВтч.

Газ (при наличии) является самым дешевым видом ископаемого топлива с точки зрения установки, капитальных и эксплуатационных расходов. Системы возобновляемой энергии все еще имеют относительно высокие капитальные затраты, но их низкие эксплуатационные расходы делают их лучшим вариантом в долгосрочной перспективе.

Чтобы сравнить стоимость вариантов топлива, мы посмотрим на капитальные затраты различных типов наряду с годовыми эксплуатационными расходами и то, как они будут складываться в последующие годы, ниже (исходя из годовой потребности в тепле 15 000 кВт-ч / год Типичный дом.

Топливо Капитальные затраты * Цена топлива (за кВтч) ** Годовые эксплуатационные расходы Доход от RHI Стоимость топлива за 7 лет Общая стоимость за 7 лет Стоимость топлива за 10 лет Общая стоимость за 10 лет ***
Сетевой газ £ 2500 £ 0.06 £ 850.50 N / A £ 8576 фунтов 11076 фунтов 14,916 фунтов 10916
Масло £ 5000 £ 0.04 £ 630 N / A £ 6,886 £ 11,886 £ 12,544 £ 22,544
LPG £ 4 000 £ 0,07 £ 1,102,50 N / A 001 901 901 901 901 901 901 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 из 9 из 29 942 £
ASHP £ 7 500 £ 0.15 £ 750 £ тысяча сорок девять £ 7566 £ 7723 £ 13161 £ 13318
GSHP £ 12000 £ 0.15 £ 562.50 £ две тысячи тридцать один £ 5670 £ 3453 £ 9862 £ 7645
Биомасса £ 15000 £ 0.06 £ 866,25 £ 1011 £ 6839 £ 14762 £ 10397 £ 18320

* Капитальные затраты включают в себя установку и вспомогательное оборудование
** Стоимость топлива включает инфляцию в размере 12% для электроэнергии, газа, СНГ и нефти и 4% для биомассы
*** 10-летняя стоимость включает замену котлов на газе, СНГ и нефти

,

Как сделать самодельный электрогрелка

Электрогрелка - один из лучших источников облегчения воспаленных шей и спины. Применение тепла может помочь уменьшить боль в напряженных или перенапряженных мышцах. Создание собственной электрогрелки - это быстрый и простой способ успокоить воспаленные мышцы и суставы материалами вокруг вашего дома. Есть несколько способов сделать один.

Наиболее важным аспектом тепловой терапии является ее способность увеличивать приток крови к болезненным участкам. Тепло открывает кровеносные сосуды, что позволяет крови и кислороду легче течь в больные места.Тепловая терапия также уменьшает мышечные спазмы, вызывая расслабление мышц, связок и сухожилий.

Врачи иногда рекомендуют использовать грелки для облегчения менструальных болей или инфекций мочевыводящих путей. В этих случаях нанесите электрогрелку на живот.

Натан Вей, доктор медицины, сертифицированный специалистом по ревматологии и бывший глава Центра лечения артрита в Мэриленде, предлагает простой метод изготовления собственной электрогрелки. Вам понадобится:

  • полотенца для рук двухсот
  • сумка на молнии
  • микроволновая печь

Пошаговые инструкции

  1. Смочите оба полотенца водой.Выдавливайте излишки воды, пока они не станут влажными.
  2. Положите одно полотенце в сумку на молнии, оставив сумку открытой. Поместите сумку в микроволновую печь и нагрейте на 2 минуты.
  3. Снимите пакет с микроволновой печи. Будьте осторожны - будет жарко! Запечатайте ziplock сумку и оберните другое влажное полотенце вокруг сумки.
  4. Нанесите свою домашнюю грелку на больное место. Жара должна длиться около 20 минут.

Как и у большинства людей, в вашем доме, вероятно, есть ящик для носков-сирот.Ну, теперь вы можете использовать эти одинокие носки с пользой! Если боль в шее и плечах вызывает у вас проблемы, все, что вам нужно, это носок и немного риса. Эта подушка работает лучше всего, если вы используете носок большего размера, например, трубчатый.

Пошаговые инструкции

  1. Заполните носок рисом. Оставьте достаточно места наверху, чтобы вы могли закрыть отверстие, либо зашив его, либо завязав его резинкой или ниткой - в основном все, что, по вашему мнению, удержит рис.
  2. Микроволновая печь на высоком уровне в течение 2 минут.
  3. Извлеките из микроволновки (опять же, будьте осторожны, будет жарко). Нанести на шею или плечо. Если вам понадобится больше времени после того, как грелка остынет, снова включите микроволновую печь на 1 минуту и ​​снова примените.

Создание собственной электрогрелки экономически выгодно и безопаснее, чем использование электрогрелки. Это также спасает вас от поездки в магазин, когда вам слишком больно выходить из дома. Запишитесь на прием к врачу, если боль в мышцах и суставах сохраняется в течение нескольких дней.

Обязательно следуйте инструкциям по использованию электрической грелки для предотвращения ожогов, поражения электрическим током и возгорания.Никогда не используйте электрогрелку для:

  • младенцев
  • человек с диабетом
  • человек, перенесших инсульт
  • людей с ограниченной способностью чувствовать боль
.
