Как сделать вытяжку в туалете в частном доме своими руками – видео-инструкция как сделать принудительную систему на даче своими руками, не работает, дует, вентиляционный короб, фото и цена

Содержание

Устройство принудительной вентиляции ванной комнаты и туалета в частном доме

Если ванная комната, которая должна быть образцом чистоты и комфорта, ассоциируется с тяжелым воздухом, влажными полотенцами и опасной для здоровья плесенью, а запахи из туалета распространяются по дому, значит пришло время задуматься о принудительной вентиляции дома. Если говорить просто, то принудительная вентиляция – это установка вытяжного оборудования в вентиляционный канал. Кроме того, кулеры могут устанавливаться в отверстие в стене, что обеспечит проветривание помещений, где изначально никакой вентиляции не было.

Особенности вентиляции санузла в частном доме

В воздух поступает в ванную и туалет из других комнат. Для вентиляции между и полом и дверным полотном оставляют небольшую щель (2-2,5 см) или приобретают специальные двери, полотно которых имеет круглые вентиляционные отверстия. Уходит воздух через открытый вентиляционный канал. Если двери сплошные, а очень ответственный установщик к тому же не оставил не единой щели, ванную для проветривания придется оставлять открытой. Это же касается туалета. С приоткрытыми дверями и притоком воздуха нежелательные ароматы покинут комнату быстрее, чем если бы она была закупоренной. Так работает естественная вентиляция.

Хорошо продуманная система вентиляции является неотъемлемой частью ванной комнаты или санузла

Система эта максимально простая, но ненадежная. В современных в домах и коттеджах вентиляция все чаще дает сбой. Осложняют работу:

  • Герметичные двери и пластиковые окна;
  • Уменьшения просвета канала в результате загрязнения пылью, грязью, паутиной;
  • Неправильно спроектированная вытяжка;
  • Ветреная погода;
  • Неутепленный канал, внутри которого воздух быстро остывает и медленно поднимается.

Внимание! При работающем вентиляторе нужно обеспечить поступление воздуха в проветриваемую комнату. В противном случае воздухообмен будет не эффективным.

Если прибор удаляет 100 м3 воздуха в час, как минимум столько же должно поступать, что невозможно при герметично закрытых дверях.

Принудительная вентиляция: изготовление своими руками

Строительными нормами принято разделять вентиляционные каналы кухни и санузла, а раздельные ванну и туалет обычно совмещают общим вентиляционным каналом или отверстием в смежной стене, которое прикрывают декоративной решеткой. Реже для каждой комнаты оборудуется отдельная вентиляция и собственное вытяжное «окно».

Разновидности вентиляторов для обустройства системы вентиляции

Виды вытяжных устройств для ванной и туалета:

  1. Осевой вентилятор (настенный, потолочный) для каналов 100, 125, 150 мм.
  2. Центробежный вентилятор (настенный, потолочный) для каналов 100, 125, 150 мм.
  3. Приточно-вытяжные рекуператоры в зависимости от производителя и модели требуют одно отверстие диаметром 215-225 мм либо два по 80-90 мм с расстоянием между ними в 200-350 мм. Устройством такого типа обеспечивается приточно-вытяжная вентиляция с возможностью подогрева входящего воздуха.

Переоборудование естественной вентиляции

Если в санузле уже есть естественная вентиляция это значительно упростит работу. Достаточно снять решетку, установить в отверстие вентилятор и подключить его к питанию.

Чаще всего оборудовать вентиляцию с нуля приходится, когда в частном доме санузлом становится помещения ранее для этого не предусмотренное. В данном случае вентиляцию делают через стену или потолок (крышу). Каждый способ имеет свои нюансы преимущества и недостатки.

Совет. Обратный клапан – очень полезная вещь при монтаже вентиляции. Он не позволяет воздуху с улицы попадать обратно в дом.

Вентиляция сквозь стену

У этого варианта есть неоспоримые преимущества. Хороший воздухообмен можно сделать там, где нет канальной системы или возможности ее соорудить. Весь процесс монтажа достаточно простой и сравнительно дешевый. Экономия пространства под потолком или на чердаке. Из минусов: почти полностью отсутствует естественная вентиляция, поскольку канал перекрывают лопасти; вероятность потеков от конденсата на фасаде дома;плохая теплоизоляция канала, что будет ощутимо при сильных морозах.

При грамотном и тщательном подходе смонтировать систему вентиляции окажется под силу даже новичку

Вытяжное отверстие делают на противоположной от двери стене с помощью перфоратора или мощной ударной дрели. Пыли и мусора в процессе работы очень много, а края пробоины скорее всего будут не очень ровными. Другое дело дорогостоящее, но практически идеальное алмазное бурение. Вентканалом в стене будет труба подходящего диаметра из пластика или нержавейки. По окружности ее фиксируют монтажной пеной. Снаружи дома выводить трубу на большое расстояние от стены нецелесообразно. Прикрыть канал с улицы можно обычной решеткой с козырьком или обратным клапаном.

Внимание! Выбирая место для сверления на стене или на потолке, стоит убедиться, что на участке не проходит электропроводка и другие коммуникации.

Вентиляция через крышу

Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.

Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.

Как долго должен работать вентилятор

Обычно вентилятор связан со светом. Свет включается – вентилятор работает, свет выключается, прибор соответственно тоже и движение воздуха останавливается. Этого может быть недостаточно для нормального воздухообмена. К тому же это не всегда удобно.

  • Существует несколько основных способов подключения вытяжного оборудования:
  • Одновременно со светом. При подключении к световому контуру прибор начинает работать в момент включения света;
  • Одновременно со светом с возможностью ручного выключения. При необходимости можно разъединить вентиляцию и освещение, если прибор оснащен клавишей или шнурком на корпусе для выключения питания;
  • Одновременно со светом с автоматическим выключением вентилятора через датчик влажности и/или таймер;
  • Автономное подключение на отдельный выключатель.

Время работы вентилятора зависит от температурно-влажностных условий и мощности прибора, а потому в каждом случае индивидуально. Специалисты утверждают, что лучшее решение установка модели с таймером и датчиком влажности. То есть каждый раз после посещения ванной прибор работает еще некоторое время. Сколько, лучше рассчитать индивидуально. Например, объем сан узла 16 м3, а производительность прибора 120 м3/час. Получается, что для обновления всего объема воздуха нужно 8 минут. Датчик влажности не даст прибору выключится, если микроклимат не успел нормализоваться за это время.

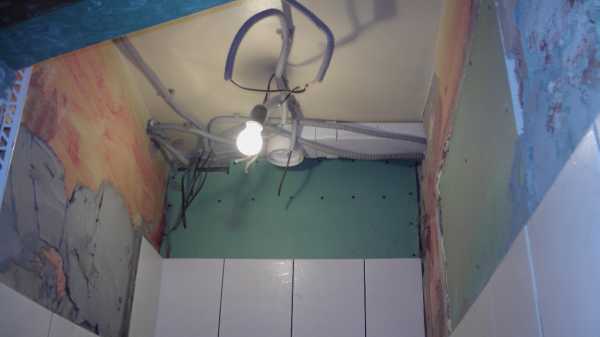

Монтаж вентилятора своими руками

Непосредственно перед установкой прибора необходимо завершить подготовительные работы: оборудовать или прочистить вентиляционный канал, провести питание. Следующим ключевым моментом будет знакомство с инструкцией.

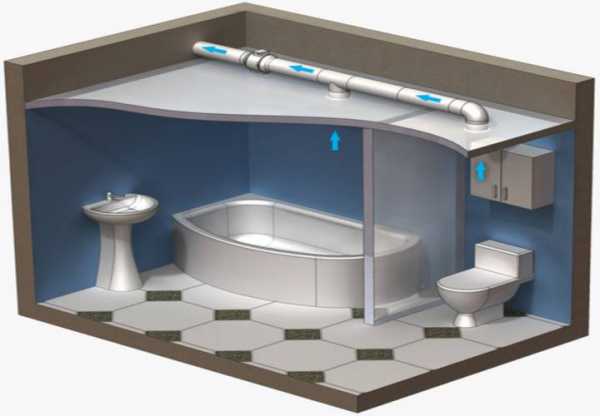

Схема устройства вентиляционной системы

Прибор устанавливают в такой последовательности:

  1. Снимают лицевую крышку.
  2. Отмечают места примыкания к стене и сверлят отверстия под шурупы. Также вентиляторы можно крепить на жидкие гвозди, полимерный клей, силикон.
  3. Прибор устанавливают таким образом, чтобы его рабочая часть полностью утопилась в канале.
  4. Фиксируют на поверхности стены или потолка.

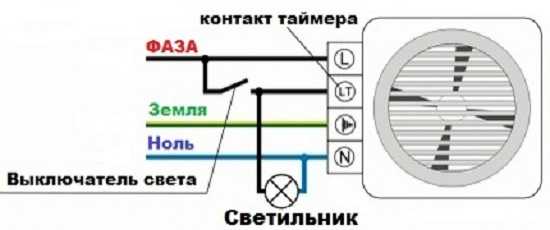

  5. Подключают к питанию. Стандартная схема подключения модели с таймером и датчиком выглядит так: N на ноль, L на фазу, Ls на фазу, которая приходит на лампочку после выключателя.
  6. Крепят лицевую крышку, которая защелкивается или прикручивается саморезами.
  7. Последний этап – проверка, правильно ли работает вентиляция.

Совет. Естественная и принудительная вентиляция могут работать одновременно. Для этого в широкий вентиляционный канал устанавливают специальную модель вентилятора. Помимо электрической части с лопастями, она оснащена решеткой для свободного движения воздуха.

В целом организовать принудительную вентиляцию на основе естественной совсем несложно. Более трудоемким станет оборудование вентиляции с нуля, но даже ее вполне можно сделать самостоятельно.

Видео: Установка вентилятора в ванную комнату или туалет

remodelo.ru

Как сделать вытяжку и вентиляцию в частном доме (кухня, ванная, туалет, газовая)

От правильно продуманной вентиляции в доме зависит свежесть чистого воздуха во всех внутренних помещениях. На сегодня мало кто может похвастаться отличной вентиляцией в жилых комнатах, кроме как на кухне и санузле.

Естественная вентиляция для частного дома

Что, как правило, нужно для комфортного проживания человека в доме зимой тепло, летом прохлада. И главное, в любое время года необходим свежий воздух, без сквозняков. Поэтому движение его должно быть естественным и не застаиваться, а неприятные запахи не задерживаясь, должны улетучиваться из помещения. Казалось бы, что все вопросы решит искусственная вентиляция. Но у нее есть и минусы, одним из которых является интенсивный воздухообмен. Он может обернуться потерями тепла. Замена воздуха в помещениях при принудительном вентилировании более, чем в 3 раза превышает, величину естественного воздухообмена. Поэтому целесообразно обустраивать жилье системами естественной вытяжки воздуха.

Как всегда, у каждого правила есть свои исключения. Небольшое движение потока воздуха в вентканале предполагает значительные размеры воздуховода. Если мы говорим о системе вытяжки естественным путем, то прохождение 300 кубометров воздуха за один час потребует сечение воздуховода 25×40 см (Ø35 см), при принудительной вытяжке достаточно сечения 16×20 см (Ø2о см). Ввиду того, что строительство вентканала внутри несущей стены иногда бывает затруднительным, а обустройство конструкции под потолком или по стене комнаты выглядит некрасиво и не вписывается в концепцию помещения, выходом становится принудительная система вентиляции.

Критерии выбора вентиляционной системы в приватном домостроении.

Чтобы определиться в выборе какая все же вентсистема лучше подойдет для конкретного строения, руководствуются следующими факторами:


  • чистота окружающего воздушного пространства;
  • стройматериалы применяемые в сооружении стен коттеджа.

Еще одним не маловажным моментом является финансовая сторона вопроса. Но в целях обеспечения долговременного комфортного проживания, на этот фактор стараются не обращать внимание.

В таком случае требованиями для установки естестественной вентиляции являются по настоящему чистый воздух вокруг жилья и стены коттеджа выполненные из дышащих материалов: керамики, дерева, самана, пено и газобетона.

Условия монтажа принудительных вентсистем заключаются в необходимости фильтрации окружающего воздуха, с целью удаления непрятного запаха и вредных примесей и обеспечении воздухообмена в строениях со стенами из герметичных панелей и пенополистеролбетона.

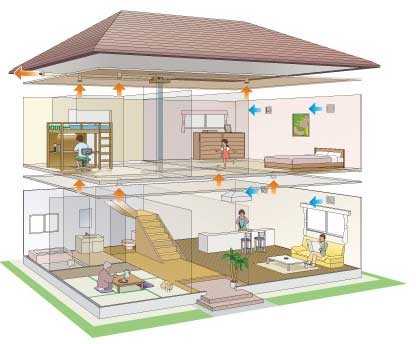

Естественный воздухообмен: инфильтрация и проветривание

Попадание воздуха в помещение, как и его удаление, может быть естественным и искусственным. В первом случае воздух поступает в результате инфильтрации и при проветривании помещения. Под инфильтрацией понимают минимальное проникновение воздуха через неплотное примыкание створок окна, щели между оконным блоком и проемом, неплотности полотна дверей, через стены. Окна из дерева, обычного исполнения обладают высокой воздухопроницаемостью 15 кг/час*м

3. Этого вполне достаточно, чтобы обеспечить приток воздуха в небольшой по площади дом (120м2). Плюс к нему добавляется поступление воздуха через неплотность входных дверей и через стены.

Установка пластиковых окон герметична, он не предусматривает никаких неплотностей. Воздухопроницаемость оконных блоков их пластика фактически равна нулю. Как говорят, их владельцы, окно не дышит. Поэтому при выборе блока необходимо приобрести окно, где уже предусмотрен приточный оконный клапан.

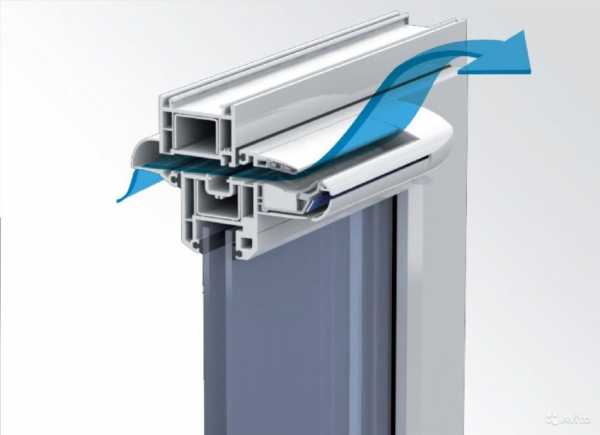

Если время упущено, и оконный блок уже установлен, рекомендуется смонтировать стеновой клапан для поступления воздуха. Обычно это труба, вмонтированная в стену и закрытая с обеих сторон вентрешетками. Решетка, размещенная во внутренней части дома регулируемая. Она может открываться и закрываться целиком. Целесообразно устанавливать приточный стеновой клапан в районе оконного проема поближе к радиатору, чтобы проникающие воздушные массы попадали в зону его действия.

Получить естественный приток воздуха можно и проветриванием. Его выполняют, приоткрыв форточку или отворив раму пластикового окна. Но такой метод проветривания малоэффективный. Он сопряжен с большой потерей тепла, способствует образованию конденсата и полная замена объема воздуха в помещении занимает много времени. Примерно час.

Другим методом считается кратковременное проветривание с помощью целиком распахнутых окон. Это более распространённый способ. При таком проветривании обновление воздуха происходит за 7-8 минут, при этом конструкции окна не успевают охладиться и конденсат не образовывается.

Однако самым эффективным проветриванием является сквозняк. Открывают настежь окна и двери, и за счет образования тяги замена воздушных масс в помещении осуществляется практически мгновенно, через 3 минуты. Такой вид проветривания не желателен во время нахождения людей в комнатк, может способствовать появлению простудного заболевания.

Помещения в доме, нуждающиеся в обустройстве вентканалов

Рассмотрим детально вопрос обустройства естественной вентиляции в приватном домовладении. Для начала определяемся, где обязательно нужно установить вентиляционные каналы.

Это санитарно-гигиенические помещения: санузел, ванная, душевая, бытовая комната со стиральным оборудованием.

Далее, кухня.

В гардеробах, подсобках и кладовых, если они сопряжены с жилыми апартаментами.

Если выход организован в нежилые помещения, то вопрос вентилирования воздуха решается при помощи монтажа приточного клапана в стеновой или оконной конструкции.

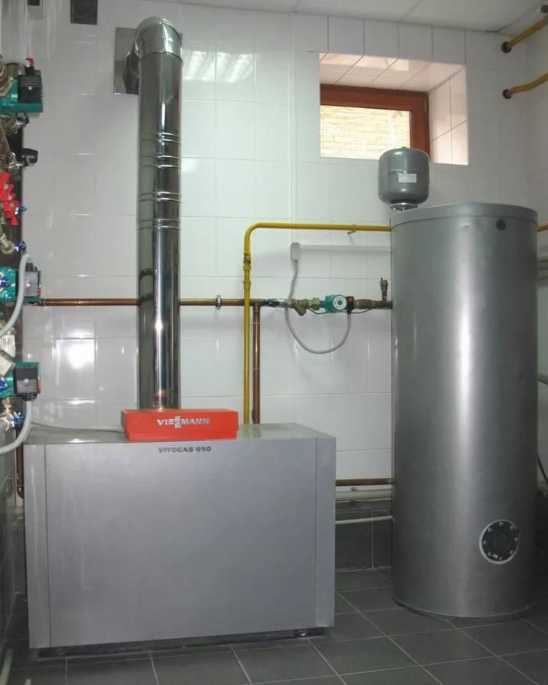

Помещение, где установлен котел отопления и другое отопительное оборудование, согласно нормативам, должно быть, оборудовано и вентканалом и стеновым обратным вентклапаном. А также по требованию санитарных правил и норм нужно комплектовать комнату вентканалом, если от вентилируемого помещения ее отделяет более двух дверей.

В остальных апартаментах приватного домовладения, где нет вентканалов, монтируют приточный оконный или стеновой клапан, и делают переточное отверстие в основном на полотне двери в смежное помещение.

Кроме этого, важно, сделать естественное вентилирование подполья на первом этаже и цокольного пространства, для чего тоже устраивают вентканалы.

Производительность стандартного вентканала

На производительность вентиляционного канала влияют следующие факторы: материал изготовления, высота воздуховода и температурный режим в месте установки.

Таблица 1.

Приводим таблицу для стандартного вентканала из бетонных блоков, сечением 12×17 см или 204 см2.

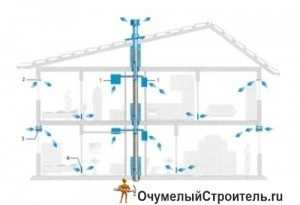

Как правильно расположить вентканалы естественной вентиляции в приватном домостроении

Если за основу взять минимальную площадь сечения вентканала, равной 0,016 м2, то его сторона будет соответствовать 12,5 см, а Ø 150 мм. С помощью такого канала можно обеспечить замену воздуха в помещении до 30 м3 в час. Чтобы увеличить интенсивность отвода воздуха необходимо применить вентканал больших габаритов и длины. Воздуховоды протяженностью менее 2м не удовлетворяют требованиям вентилирования помещений, так как не обеспечивают должного воздухообмена.

Практически длина вентиляционного короба на этаже зависит от количества и высоты верхних этажей, чердака и трубы на крыше. Для обеспечения равномерной тяги во всех воздуховодах на этаже их делают примерно одинаковой длины. Сечение вентканалов тоже оставляют одинаковыми не это больше их соображений удобства монтажа. Производительность вентиляции в комнатах регулируется подбором габаритов вентрешетки.

В частных строениях количество воздуховодов небольшое, поэтому их не объединяют в общий канал, а выводят из помещения через чердак на крышу и оснащают оголовком. Совмещение вентканалов приводит к ухудшению вентилирования в целом.

Размещение блоков вентиляции происходит внутри несущих стен или путем пристройки к ним воздуховодов. Целесообразно строить блок из кирпича, тогда размер вентканала выбирают кратным его габаритам. К примеру, 140×140 мм (пол кирпича на полкирпича) или 140х270 мм(полкирпича на кирпич). Возможно, устройство вентканала специальными блоками из бетона. Для обустройства вентканалов из кирпича или блоков должна быть предусмотрена возможность опирания их на фундаментное основание или ж\б перекрытие.

Воздуховоды производят из полимеров или металла. В этом случае их закрывают специальным коробом. Такие вентканалы нашли применение в строениях из дерева и каркасных домах.

Как рассчитать естественную вентиляцию приватного домостроения

Чтобы определить размеры вентканалов целесообразно произвести вычисление наименьшей производительности системы вентилирования, взяв за основу количество объема уходящего воздуха.

При нахождении количества объема воздуха, уходящего через воздухопроводы естественной вытяжки, в основе лежит то, что вовнутрь домостроения воздух попадает через обратные вентклапаны с наружного пространства, достигает комнат, оборудованных вентканалами, и через них возвращается опять на улицу.

Представляем алгоритм вычисления необходимого количества вентканалов для каждого этажа строения:

  1. На основании норм находим суммарное наименьшее количество объема воздуха, поступающего снаружи через обратные вентклапаны – QП, м3/час.
  2. Согласно нормам устанавливаем суммарное количество воздуха, исходящего из помещений с вентканалами – Qв, м3/час.
  3. Проведя сравнение показателей наименьшего поступления QП, м3/час и оттока Qв, м3/час воздушных потоков выбираем большую и принимаем ее за наименьшую продуктивность всех вентканалов на этаже, получаемую в результате расчета – Qр, м3/час.
  4. На основании высоты дома, определяем размер вертикального вентканала на этаже. Так  как высота чердака, согласно СН и П равняется высоте жилого помещения, а минимальный размер вентканала над коньком крыши дома  составляет 0,5 метра, то высота вентканала равняется сумме этих показателей.  Пример такого расчета приведен ниже.
  5. Учитывая уровень вентканала и общую расчетную продуктивность всех каналов на этаже, согласно расчета,  см.ниже, определяем число необходимых воздуховодов из выбранного материала.
  6. Руководствуясь выбранным числом стандартных воздуховодов, разделяем их между комнатами, учитывая необходимость обеспечения норм воздухообмена во всех помещениях с вентканалами.

Образец расчета естественной вентиляции приватного домостроения

В качестве примера берем строение в один этаж общей площадью 130м2 и высотой стен 2,8 метра. В коттедже шесть жилых помещений –100м2, кухня, ванная и санузел, кладовая – 4,5 м2. Полы в доме из шпунтованной доски на лагах по грунту. Подпольное пространство высотой 300 мм вентилируется через вентканал. Воздухопроводы строим из бетонных блоков.

  1. Для приватного строения, согласно строительных норм и правил, аэрация воздуха в жилых комнатах принимается однократной.

Из этого следует, что поступление воздуха снаружи для жилых помещений:

  • Qп = 100 х 2,8 х 1 = 280м3/час;

где

  • 100 — общая жилая площадь;
  •  2,8 — высота помещений;
  •   1 — кратность обмена воздуха в частном доме.
  1. Нормативные документы определяют: аэрацию в кухне, как 60 м3/час, в местах повышенной влажности по 25 м3/час; интенсивность обмена воздуха в кладовой и подполье 0,2 1/час.

Далее, рассчитываем необходимое количество уходящего воздуха из каждого помещения:

  • Qв 1 = 60+25 + 25 = 110 м3/час – количество уходящего воздуха из кухни, ванной, санузла;
  • Qв 2 = 4,5 * 2,8 * 0,2 = 2,52 м3/час – количество уходящего воздуха из кладовой;
  • Qв 3 = 130 * 0,3 */ 0,2 = 7,8 м3/час – количество уходящего воздуха из подполья.
  • Итого: Qв общ=Qв 1 + Qв 2 + Qв 3 =110 + 2,52 + 7,8 = 120,32 м3/час. — общее количество уходящего воздуха из дома. Сравнительный анализ показывает, что Qп> Qв общ, из чего следует, что общая расчетная наименьшая продуктивность всех вентканалов на этаже:

Qр = Qп= 280 м3/час.

  1. Для одноэтажного строения, учитывая уровень чердачного помещения, который согласно строительным нормам и правилам, равняется высоте жилого помещения, а минимальная высота вент канала над коньком крыши 0,5 метра, принимаем протяженность вентканала 4 метра;
  2. По приведенной таблице 1, при температуре равной 20 °С и высоте вентканала 4 метра, подбираем продуктивность одного типового вентканала площадью 204 см2 – 45,96 м3/час.

Рассчитываем число типовых вентканалов из бетонных блоков: 280м3/час / 45,96 м3/час = 6,09. Для заданного одноэтажного строения необходимо 6 вытяжных воздухопроводов.

  1. В домостроении предусмотрены обязательные вентканалы на кухне, в ванной, санузле и кладовой, а также в подполье. Исходя из конструктивной необходимости подполье оснащаем двумя вентканалами. Итого получаем 6 воздухопроводов естественной вытяжки.
  2. Теперь просчитываем обеспечение нормативных показателей по помещениям. Кухня. Для кухни необходимо обеспечить воздухообмен 60 м3/час, однако, получается, что одного вентканала недостаточно, поэтому принимаем решение, использовать блок с двумя вентканалами.

Остальные помещения удовлетворяют нормативам. Поэтому окончательно принимаем 7 вентканалов для нашего одноэтажного дома

Проводим сравнительный анализ:

  • кухня 45,96 *2 = 92м3/час> 60м3/час.
  • ванная 45,96м3/час > 25м3/час.
  • санузел 45,96м3/час > 25м3/час.
  • кладовая 45,96м3/час > 2,52м3/час.
  • подполье 45,96 *2 = 92м3/час> 7,8м3/час.

Общая производительность всех каналов

  • 92 + 45,96 + 45,96 + 45,96 + 92 =321,8 м3/час
  • 321,8 м3/час > 280 321,8 м3/час.

Следует отметить, что данная методика расчета упрощенная, но имеет право на жизнь.

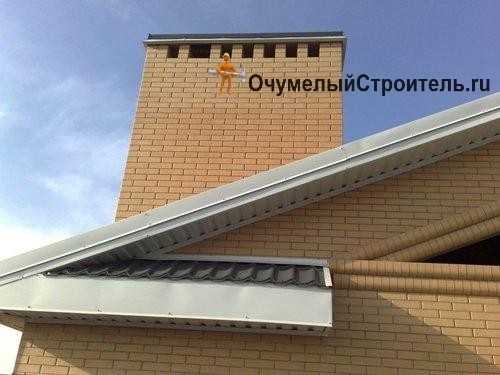

Размещение вентканала над крышей



В условиях ветреной погоды вокруг любого препятствия создается зона разряжения или повышенного давления в зависимости от курса и силы воздушных потоков. Не исключение, и вентканал. При попадании оголовка вентканала в зону разряжения тяга увеличивается, а при образовании вокруг него области повышенного давления, она, как правило, снижается, и стремиться к нулю. В таком случае, возможно, опрокидывание тяги, вследствие чего воздух начинает движение снаружи вовнутрь дома. Чтобы максимально снизить влияние потоков воздушной массы на работу вентиляционной системы нужно оголовок вентканала устанавливать согласно определенным размерам.

Утепление вентканалов

При снижении температуры окружающей среды в вентканале начинается образование конденсата и снижение тяги. Чтобы избежать указанной проблемы, воздуховоды размещают внутри несущих наружных стен или утепляют теплоизоляционными материалами.

Как противостоять аэродинамическому сопротивлению вентканалов

Чтобы максимально снизить величину аэродинамического сопротивления, которое препятствует силе тяги в воздуховоде, необходимо:

  • увеличить площадь сечения вентканала;
  • сечение вентиляционных коробов не должно изменяться по всей длине;
  • вентканал должен быть установлен в строго вертикальном положении. Возможно, отклонение воздуховода в сторону до 1м, но не превышающее 30° от вертикальной плоскости. Горизонтальные участки в системах естественного вентилирования не допускаются;
  • стенки вентканала должны быть совершенно гладкими.

 Как сделать вытяжку в частном доме своими руками , установка вытяжки и другие полезные аспекты















Замена деревянных окон на пластиковые, а дверей на металлические препятствует циркуляции свежего приточного воздуха. В частном доме система вентиляции обязательно должна состоять из приточных каналов и вытяжных(например приточные клапаны в пластиковых окнах), расположенных во всех комнатах. Сделать ее самому не составит труда, а польза от нее будет неоценимая, свежий и чистый воздух – залог здоровья Вашей семьи.

 Принудительная вентиляция частного дома

В наше время ни один частный дом не может обойтись эффективной вентиляционной системы, которая бы не только наполняла домашнюю атмосферу свежим воздухом, а также выводила все неприятные запахи.

Наиболее эффективной на сегодняшний день выступает принудительная система приточно-вытяжной вентиляции, которая оснащена технологией рекуперации тепла.

Обычно ее используют в том месте, где естественной вентиляции не хватает – в санузлах и на кухне. Принудительная вентиляция поможет удалить воздух при помощи специального оборудования – вентилятора или вытяжки.

Также на крышу рекомендуем устанавливать дефлектор вентиляционный, который можно сделать своими руками.

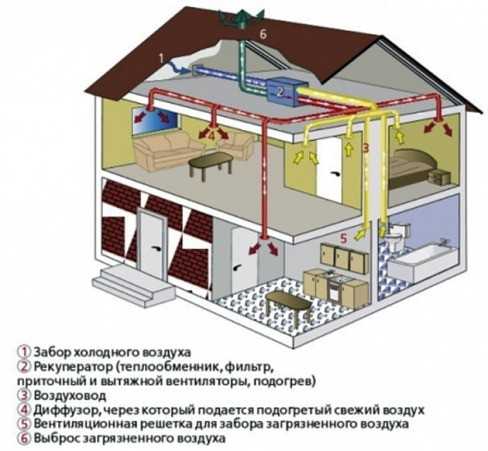

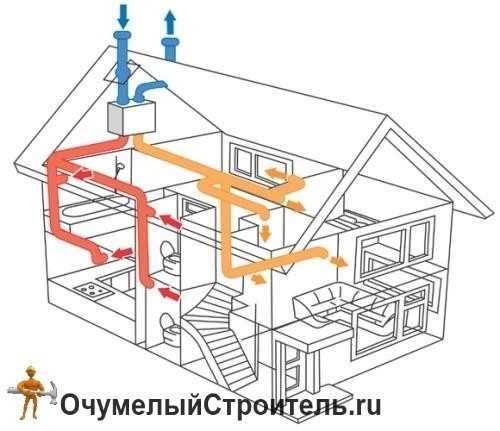

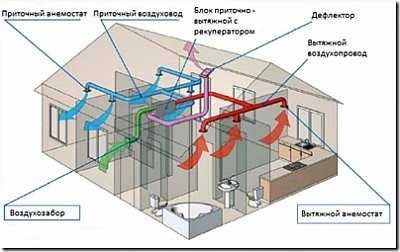

Рассмотрим более подробно устройство вентиляционной принудительной системы:

  1. главным элементом выступает блок вентиляции, который состоит:

а) блока управления;

б) вентиляторов;

в) фильтров;

г) теплообменника-рекуператора.

2. вытяжной воздуховод;

3. вытяжной анемостат;

4. дефлектор;

5. воздухозаборник;

6. приточный анемостат.

Принцип работы принудительной приточно-вытяжной вентиляции.

Через вытяжной воздухозаборник воздух удаляется из помещений в дефлектор, который располагается на крыше дома. Свежий воздух поступает через приточный воздухозаборник, который потом распределяется при помощи блока приточно-вытяжной вентиляции по все помещениям.

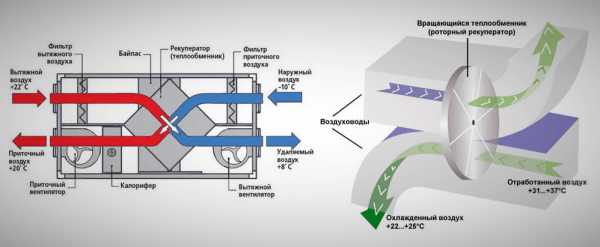

Система рекуперации работает по следующему принципу.

В зимнее вре

o-builder.ru

как устранить запах в туалете, вентиляция в дачном туалете на фото и видео

Содержание:

1. Обустройство дачного санузла
2. Особенности организации вентиляции в дачном туалете
3. Принудительная вентиляция туалета на даче
4. Выбор вентилятора для уличного туалета
5. Естественная вентиляция дачного туалета
6. Необходимые инструменты и материалы
7. Самостоятельное обустройство вентиляции

Благоустраивать дачный участок начинают с проведения водопровода и строительства канализационной системы. На небольших по площади территориях с маленькими дачными домикам обустраивают на улице кабинку для клозета, который имеет выгребную яму. В этом случае часто возникает проблема появления неприятного запаха от человеческих нечистот. Правда, можно предпринять ряд мер для того, чтобы избавится от него.

Обустройство дачного санузла

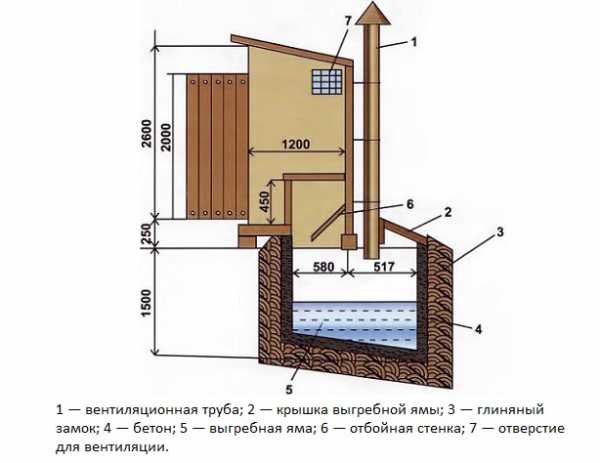

Стандартно конструкция уличного дачного туалета – это небольшая постройка, возведенная из дерева или кирпичей (детальнее: "Уличный туалет своими руками - постройка и обустройство"). Ее устанавливают над выгребной ямой. При пользовании туалетом возникновение зловония неизбежно, поскольку в емкости для нечистот постоянно происходят так называемые анаэробные процессы, которые представляют собой разложение органики с участием природных бактерий. В итоге начинает выделяться метан – именно он и является причиной неприятного запаха. На фото видно, как выглядит типичная схема дачного клозета (прочитайте также: "Устройство дачного туалета - конструкция на примерах").

Такой способ обустройства санузла считается одним из наиболее оптимальных вариантов, поскольку в результате можно получить следующие преимущества:
  • удаляют собравшиеся нечистоты через специальное отверстие, расположенное сзади постройки;
  • пол в кабинке имеет надежное основание, а значит, испарения от нечистот не смогут сократить срок эксплуатации строения;
  • в конструкции предусматривают естественную вентиляцию, что содержит и чертеж дачного туалета.

Проблема, как устранить запах в туалете, волнует многих владельцев загородных дачных клозетов. Прежде всего, в обязательном порядке требуется вентиляция. Наличие неприятного запаха относится к побочным результатам эксплуатации клозета. Нельзя допускать чрезмерной концентрации газа в санузле, поскольку это может привести к небольшому отравлению, а также к возможному ухудшению здоровья.
Систему вентиляции следует продумывать при проектировании строительства санузла. При этом определяют его месторасположение, вычисляют необходимый объем емкости для нечистот и выбирают материал для устройства кабинки.

Когда принято решение по выше перечисленным параметрам, рассматривают возможные варианты обустройства вентиляции для уличного туалета.

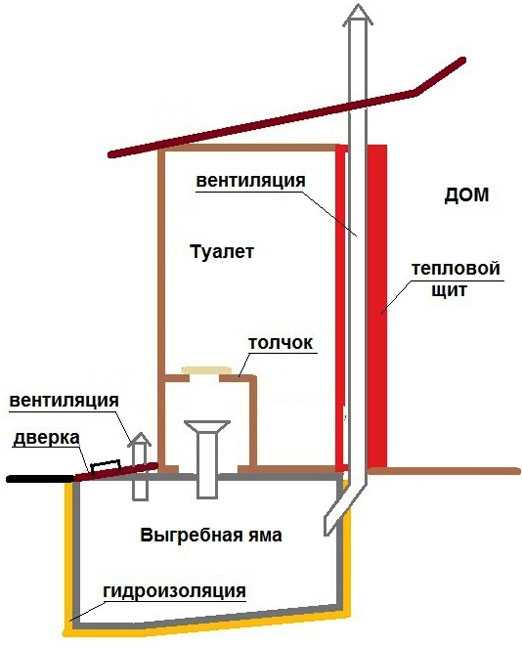

Особенности организации вентиляции в дачном туалете


При проектировании системы вентиляции необходимо помнить о том, что причиной возникновения зловония является наличие выгребной ямы, находящейся под кабинкой. Имеются способы, как можно исключить непосредственный контакт с источником нехорошего запаха.

Например, возможно установить конструкцию санузла на расстоянии от ямы. После монтажа стандартной модели унитаза его соединяют пластиковой канализационной трубой с дачным септиком или выгребной емкостью и одновременно подключают вентиляционную трубу (прочитайте также: "Септик для туалета на даче, варианты устройства"), используя тройник. Правда, чтобы реализовать данный способ, в туалет необходимо подвести воду для смыва нечистот или вручную наливать ее в бачок.

При длительном пребывании на даче такой санузел не совсем удобен в использовании. Поэтому лучшим выбором все же остается стандартная конструкция клозета, предусматривающая перемещение отходов в яму без применения различных устройств. Такой санузел в частном доме своими руками можно сделать без особых навыков.

В этом случае вентиляция дачного туалета может быть:

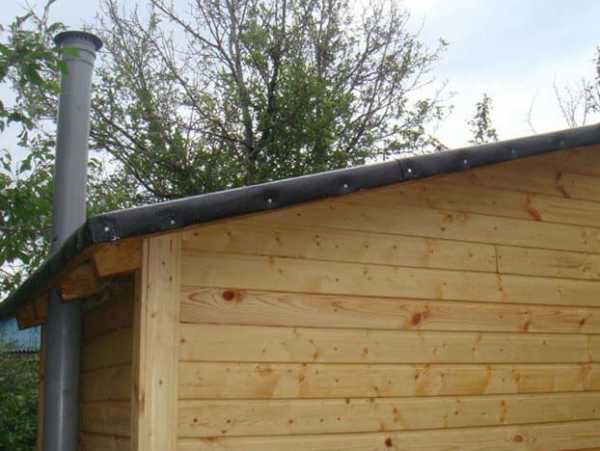

  • естественного типа, когда воздухообмен происходит в результате передвижения воздушных масс из помещения клозета на улицу;
  • принудительного типа - неприятный запах эффективно удаляется при помощи работающего вентилятора.

У обоих способов имеются недостатки и преимущества, но в любом случае один из них должен быть задействован, поскольку пребывание без вентиляции в туалете будет очень некомфортным. Одновременно сама постройка начнет приходить в негодность под действием метана, который способен проникать в поры и щели бетона и волокна натуральной древесины. Выбор способа связан с финансовой стороной вопроса и целесообразностью его использования. Читайте также: "Вентиляция из канализационных труб своими руками - как сделать правильно".

Принудительная вентиляция туалета на даче


Принудительная вентиляция дачного туалета считается наиболее эффективным способом, поскольку пары зловония удаляются быстро и своевременно. Его суть состоит в комплексном подходе к проблеме воздухообмена туалета.

Проветривание кабинки клозета вентиляционным устройством – вариант принудительной вентиляции. В каждом уличном туалете имеется небольшое по размеру окошко. Оно служит не только для освещения, но и при установке вентилятора на него возлагают функцию проветривания. Для этого потребуется провести к кабинке электропитание.

Кабель обычно подвешивают: когда туалет располагается недалеко от дома, проводку лучше всего протянуть от чердака к крыше туалетной конструкции. Электрокабель нужно тщательно изолировать от возможного воздействия влаги.

Выбор вентилятора для уличного туалета


Поскольку внутренняя площадь туалета не превышает 2-х «квадратов», то достаточно будет маломощного оконного вентилятора мощностью не более 30 Вт, такого как на фото. Если его планируют установить в окно, тогда подойдет квадратная модель прибора. Что касается параметров, то они должны соответствовать размерам окошка.

Когда для монтажа вентилятора требуется сделать отверстие в стене, тогда прибор выбирают в зависимости от материала, из которого построена кабинка. Для кирпичных клозетов оно будет квадратным, а для деревянных конструкций – удобнее установить круглой формы вытяжные устройства. После завершения монтажа прибор подключают к электросети и выполняют пробный запуск.

Чтобы обеспечить повышенный приток свежего воздуха, дополнительно изготавливают в стене приточное отверстие, диаметр которого должен быть не меньше внутреннего сечения устройства.

Нужно знать, что принудительную вентиляцию в выгребную яму нельзя устанавливать, поскольку в ее объеме нет достаточного количества свежего воздуха. В том случае, когда прибор устанавливают в вертикально расположенную трубу, ведущую в яму, тогда в процессе его работы образуется разреженная атмосфера, компенсировать которую можно только через кабинку. Часто, чтобы запах не попадал в постройку, отверстие в яме закрывают крышкой, но она препятствует нормализации давления.

Вывод из вышесказанного следующий: установку принудительной вентиляции делают в кабинке и ее нельзя обустраивать для обеспечения воздухообмена в выгребной яме.

Естественная вентиляция дачного туалета


Для создания в помещении уличного туалета нормального обмена воздуха можно воспользоваться более дешевым способом. Систему естественной вентиляции в уличном туалете обустраивают отдельно для выгребной ямы и для кабинки.

Когда создается вентиляция в дачном туалете по естественному типу, применяют технологию, которая во многом сходна с установкой вентиляционного устройства. Только воздухообмен будет осуществляться естественным способом между входным и выходным воздушными каналами.

Для вентиляции выгребной ямы используют вертикальную трубу, ее устанавливают так, чтобы ее нижняя часть не располагалась на максимальном уровне наполнения емкости. Потоки воздуха возникают, поскольку формируется тяга между отверстием в клозете и трубой.

Чтобы увеличить скорость движения воздуха, диаметр трубы не должен быть меньше 11 сантиметров, а ее верхняя часть возвышалась над крышей туалета не менее, чем на 7 сантиметров. В результате формируется тяга достаточной силы, чтобы происходило своевременное удаление метана из выгребного резервуара.

Желательно использовать ПВХ трубу, поскольку данный материал не взаимодействует с агрессивными средами. Кроме этого, ее легко монтировать, на наружное окончание устанавливают дефлектор, который предотвратит замерзание воды на изделии. Лучшим выбором будет модель с функцией флюгера, что позволит увеличить скорость потока воздуха по причине уменьшения давления со стороны ветра в месте выходного отверстия на трубе.

Необходимые инструменты и материалы


Прежде, чем приступать к обустройству вентиляции, нужно проанализировать состояние санузла – из каких материалов он построен, какова толщина стен и расположение кабинки относительно выгребной ямы. После этого подбирают инструменты и комплектующие для проведения монтажных работ.

Устройство принудительной вентиляции. Этот способ отличается трудоемкостью.

Потребуются такие материалы:

  • пластиковая 110-миллиметровая труба – один погонный метр;
  • внутренняя обрешетка для входного воздушного канала, предохраняющая от попадания мусора через трубу в помещение – 1 штука;
  • защитная стальная оболочка, имеющая 110-миллиметровый внутренний диаметр – 1 штука. Предохраняет поверхность трубы от механических повреждений в случае усадки постройки;
  • вентилятор – 1 штука;
  • провод электрический и выключатель.

Когда обустраивается принудительная вентиляция в дачном туалете, нужны следующие инструменты и крепежные изделия:
  • если стены из дерева, тогда дрель, а когда из кирпича – перфоратор;
  • ножовка по металлу;
  • саморезы, герметик;
  • рулетка, уровень;
  • изолента и пассатижи для установки вентилятора и его подключения.

Устройство естественной вентиляции выгребной ямы.

Из материалов, инструментов и комплектующих нужно приобрести:

  • 110-миллиметровую ПВХ трубу. Ее длину определяют, исходя из размера туалета и наибольшего уровня заполнения ямы;
  • дефлектор - его монтажный диаметр должен совпадать с параметрами трубы;
  • лопату штыковую;
  • крепежные изделия - хомуты с дюбелями, чтобы прикрепить трубу к наружной стене клозета.

Самостоятельное обустройство вентиляции


В первую очередь выполняют монтаж вентиляционного устройства в кабинке. Из помещения постройки убирают ненужные предметы. В том случае, когда недостаточно
естественного освещения для проведения работ в надлежащих условиях устанавливают временную лампу.

Вентиляция кабинки. Вытяжной канал располагают как можно ближе к отверстию, направленному к выгребной яме. Высота установки должна быть максимальной, но при этом расстояние от потолка до верхнего окончания трубы не может составлять меньше 150 миллиметров. Канал, обеспечивающий поступление свежего воздуха, располагают в стене, в ее нижней части. От уровня пола он должен монтироваться на минимальной высоте. Необходимо, чтобы дистанция между двумя отверстиями была максимальной, поэтому их размещают на противоположенных стенах санузла.

Для быстрого изготовления отверстия сначала лучше наметить его контуры и согласно разметке высверлить, а потом полученную заготовку выбить из стены, приложив усилия. Затем в приточной части устанавливают защитную оболочку, внутрь которой помещают пластиковую трубу с обрешеткой. Края обрабатывают герметиком.

Вентиляционное отверстие, расположенное вверху, делают по аналогичной технологии.
Если вентилятор монтируют в окно, его размеры должны соответствовать габаритам рамы. Когда прибор установлен, его подключают к выключателю и электропитанию.

Монтаж трубы выгребной ямы. Первоначально рассчитывают требуемую длину вентиляционной трубы, а если необходимо отрезать лишний кусок изделия, пользуются ножовкой по металлу. Лопатой выкапывают небольшое отверстие перед началом выгребного резервуара.

Труба должна находиться за задней стеной кабинки. На ней подготавливают отверстия под дюбеля. Хомуты разбирают, а части с шурупом монтируют на задней стене постройки.

Затем на трубу, которую помещают в отверстие, ведущее в яму, надевают дефлектор и фиксируют хомутами на стенах клозета. Место вхождения трубы в землю засыпают песком и трамбуют. На этом можно считать завершенным монтаж вентиляции в дачном туалете.

Если при проведении работ строго придерживаться технологии, тогда получится эффективная система, и запах из вентиляции в туалете не будет беспокоить дачников, отдыхающих за городом. Кроме этого, постройка будет защищена от негативного воздействия газов, появляющихся в результате наличия отходов жизнедеятельности человека в яме.

kanalizaciyadoma.com

Как сделать вентиляцию в ванной и туалете в частном доме

Приступая к проектированию будущей постройки дома просчитывается: схема и данные для монтажа электросети; система водоснабжения, канализации и отопления. Но не менее важна – система вентиляции воздуха в доме. Рассматривая варианты как сделать вентиляцию в ванной или туалете своими руками, необходимо ознакомиться с принципами монтажа и учесть индивидуальные факторы в частном характере, для проекта в конкретном частном доме.

Принцип действия вентсистем

При работе в частном доме правильно спроектированная и смонтированная своими руками вентиляционная схема должна обеспечивать воздухообмен — движение и циркуляцию потоков через разность значений давления. Хороший приток и отток воздуха ванной и туалете препятствует образованию и оседанию конденсата на стену, потолок и оборудование. Следовательно, система вентиляции исключает возможность возникновения влажности и затхлости воздуха в частном доме, образования плесени и налета на плитке в ванной и туалете, сантехническом оборудовании и предметах интерьера.

Виды вентиляции

В зависимости от этажности, расположения ванной комнаты и туалета в доме, изгибов вентканала, степени герметичности комнат, вентиляция в ванной и туалете делится на два вида.

Естественна система – циркуляция воздуха в доме осуществляется через вентиляционные каналы без электро-вентилятора.

  1. Проектируется на первых этажах, так как на последующих эта схема не эффективна.
  2. Вентиляционная шахта должна иметь гладкую внутреннюю поверхность 250х400 мм или трубу диаметром 350мм.
  3. Схема эффективна при хорошем притоке воздуха, через вентиляционные отверстия в дверном полотне, окне или стене.

Естественная циркуляция бесшумная, схема не нуждается в энергоснабжении. Производительность лучше в холодную пору года, из-за большей разности внутренней и внешней температур. В летний период показатели воздухообмена в доме значительно уменьшаются.

Принудительная вентиляция — перемещение воздушных потоков через вентиляционные каналы в ванной и туалете производится вентагрегатом.

  1. Значительно большая производительность и возможность сделать монтаж, независимо от этажности дома в сравнении с естественной вентиляцией.
  2. Вентиляционные каналы 160х200мм или труба диаметром 200мм.
  3. Быстро вытягивает через устройство вентилятора влагу, пар, частички пыли и понижает температуру в ванной комнате и туалете.

Принудительная вентиляция в ванной и туалете дороже, сложнее для монтажа и требует энергетических затрат. Работа сопровождается шумами, но значительно продуктивнее.

Выбор правильного вентилятора

Для корректной и экономически оправданной работы принудительная система воздухообмена комплектуется правильно подобранным вентагрегатом.

  1. В зависимости от объема сделать расчет необходимой производительности вентилятора. Минимальные значения, которых соответственно составляют 25 м3/ч и 50 м3/ч.
  2. Выбрать наиболее энергосберегающую модель.
  3. Уровень шум при работе не должен достигать значения в 40дцб.
  4. В конструкции желательно наличие обратного клапана и шариковых подшипников в двигателе.
  5. Исходя из личных предпочтений вентилятор в ванне и туалете может комплектоваться датчиками света, движения, влажности и таймером отключения.

Расчет производительности вентилятора

Схема протекания воздуха в помещении должна описывать правила равенства притока и оттока. Приток составляет удвоенное значение объема помещения. Но это дает минимальное значение производительности, зачастую значение берут с двойным или тройным запасом. Профессионалы рекомендуют использовать в частном доме модели с производительностью 100 м3/ч.

Расчет можно сделать через алгоритм.

  1. Расчет объема помещения — V=(a∗b)∗h.
  2. В зависимости от строительных норм определить кратность обмена воздуха. Это значение показывает сколько раз нужно обновить воздух в помещении и для ванных комнат составляет 6-8, а для туалетов 6-10 в зависимости от количества человек.
  3. Сделать умножение значения V – объема на кратность обмена воздуха. Получаем значение необходимой производительности для ванной и туалета.

Поэтапный монтаж по схеме

Установку и монтаж вентилятора, своими руками, можно сделать следующем образом:

  1. Схема расположения должна строго соответствовать проекту.
  2. Снять защитную переднюю панель вентилятора.
  3. Приложить корпус вентилятора к месту монтажа, где выходит вытяжная труба. Установить горизонтальное положение корпуса, это можно сделать при помощи строительного уровня, и отметить места сверления отверстий.
  4. Пробурить отверстия и установить в них дюбеля.
  5. Подключить устройство к электросети и закрепить на стене саморезами.
  6. Сделать проверку работоспособности и установить крышку на место.

Подключение вентилятора в ванной

  1. Выбирается схема подключения устройства своими руками в туалете или ванной. Это может быть подключение, непосредственно в сеть с выносным или штатным выключателем, параллельное в систему освещения или система с датчиками влажности, движения или таймером.
  2. Подключается кабель питания, заранее проложенный от распределительной коробки, к клемникам вентилятора. Электрическая система должна быть обесточена.
  3. Производится проверка корректно ли работает система.
  4. Как проверить вентканал
  5. Сделать проверку тяги, через вентиляционный колодец, своими руками в частном доме можно при помощи листка бумаги или открытого огня зажигалки. Подберите лист, который полностью закроет отверстие вентиляции. При хорошей вытяжной способности лист, приложенный на стену, притянет к отверстию. При проверки зажигалкой пламя возле вентканала будет увеличиваться и втягиваться в трубу вентиляции.

Полезные советы

  1. В процессе эксплуатации необходимо соблюдать правила по очистке и ревизии вентилятора – это значительно продлит срок службы.
  2. Периодически проверяйте тягу воздуха через вентиляцию в доме.
  3. По возможности не производите монтаж вентилятора на стену приклеивая жидкими гвоздями, последующие попытки снять устройство своими руками могут привести к поломке корпуса. Желательно установить на винты или саморезы.

homeframe.ru

Вентиляция в туалете на даче своими руками

Зловонные запахи из дачных «скворечников»-клозетов досаждают не только хозяевам построек, но и донимают соседей. Этим объясняется стремление дачников соорудить такое отхожее место, чтобы в нем было всегда чисто, сухо и комфортно, не донимали неприятные запахи.

Вентиляция для туалета: возможные решения

Традиционный дачный туалет с простой вентиляцией

Так как наглухо закрыть яму с процессами брожения каловых отходов нельзя, то оптимальное решение проблемы это организации продуктивного воздухообмена самого «скворечника», обычно из кирпича или дерева, и ямы под ним. Именно там разлагаются нечистоты под воздействием анаэробных бактерий, и выделяется метан. Воздухообмен достигается посредством правильного обустройства туалета, а также грамотным подбором, установкой приборов для организации циркуляции воздуха.

Внимание! Для правильного монтажа вентиляции еще на стадии составления чертежа туалета указывается ее вид и размещение функциональных узлов. Кратность обмена воздуха должна не допустить опасной концентрации метана и отравлению его парами.

Вентиляция в туалете на даче своими руками может быть выполнена двумя способами:

  1. Естественным путем. Воздушные потоки движутся самотеком, побуждаемые ветром, возникающие из-за разных по силе давления объемов воздуха. Нагнетательные установки не используются, энергия не тратится.
  2. Механическим способом. Для перемещения воздуха задействуются вентиляторы, воздухонагреватели, пр.

Вентиляция клозета без использования механических устройств

Схема самой простой вентиляции в дачном/сельском туалете

В компактной кабинке туалета окошко играет роль источника проникновения света днем и служит проемом для движения через него воздуха. Притом что геометрия окошка, форма выбирается по индивидуальным предпочтениям хозяина, есть несколько моментов, на которые нужно обратить внимание:

  • Окошко должно находиться «в работе» постоянно. Для этого не нужно его стеклить. Если клозет эксплуатируется в холодное время, минимизировать потоки воздуха можно, прикрыв проем листом фанеры.
  • Открытое отверстие будет защищено от попадания в него снега, дождя, если поместить его, как можно ближе к кровле, под самым козырьком.
  • При обустройстве дополнительного отверстия для вентиляции его лучше всего вырезать в дверце туалета (нижняя часть) или в какой-нибудь из стен.
  • Защита в виде сетки, марли, гардины предотвратит проникновение в туалет насекомых.
  • Установка унитаза предполагает подвод вытяжки к нему через пол или присоединение трубы к унитазу.
  • Для лучшей циркуляции в нижней части стенок постройки обустраиваются щелевые отверстия, замаскированные под решетками.

Вытяжка естественного типа для ямы

Схема вентиляции в туалете с выгребной ямой

Обеспечив вытяжку выгребной ямы, можно выводить скапливающийся в ней газ за пределы туалета (в атмосферу), а не в кабинку. Выполнить такой отвод нужно в таком порядке:

  • Формируется отверстие нужного сечения в яму.
  • По высоте задней стены туалета, где будет располагаться вытяжка, фиксируются дюбеля и хомуты или скобы.
  • Устанавливается труба (асбестоцементная или ПВХ диаметром 100 мм). Ее длина берется с учетом высоты туалета и максимально возможного уровня наполнения ямы.
  • Сверху крепится дефлектор. Его диаметр должен быть идентичным сечению трубы.

Экономные септики для дачи с выгребной ямой из бочки

Решение в качестве выгребной ямы использовать накопительные емкости может считаться эффективным только, когда вентиляция в туалете на даче из бочки в виде вентиляционной трубы будет сечением не менее 100 мм. Она выводится над землей на 0,5 м и удаляет накапливающийся метан. При отсутствии вентиляции процессы, происходящие внутри бочки, могут ее разорвать. При сравнительно невысокой эффективности и зависимости от климата, погоды такие туалеты на дачах пользуются популярностью, благодаря простой установке и не требующей финансовых затрат эксплуатации.

Естественный приточно-вытяжной метод

Труба может выводиться таким образом

Больший эффект по удалению зловония из выгребной ямы достигается при естественной приточно-вытяжной вентиляции. Кроме установленного унитаза некоторые дачники проделывают в полу еще одно отверстие. Через эти два входа поступает воздух в яму, а уходит по смонтированной трубе. Получается два отвода: из клозета и ямы. Они выполняются из серых труб ПВХ сечением 100 мм. Труба должна быть рассчитана по длине так, чтобы один конец опускался в яму, а другой (верхний) возвышался над крышей на 0,3. Именно такая высота должна обеспечить достаточную мощность удаления воздуха. При ее недостатке можно применить способы усиления тяги в трубе:

  • Выкрасть в темный (желательно черный) цвет вытяжной патрубок. Здесь воздуховод чуть возвышается над кровлей клозета. Притягиваемые солнечные лучи нагревают трубу и понукают подниматься неприятные запахи кверху.
  • Нагревается труба и с помощью помещенной в нее лампочки.
  • Смонтировать вытяжное устройство на конце наружной части трубы (колпак) для отсоса воздуха из кабинки. Дуновение бокового ветра создает между трубой и дефлектором подпор воздуха, увеличивая тягу.

Для сведения! Один из способов уменьшить или даже исключить проникновение зловония в кабинку туалета – яму и кабинку расположить на некотором расстоянии. Проложенная между ними канализационная труба соединит унитаз в «скворечнике» и выгребную емкость. Применение тройника дает возможность установить вентиляционную трубу. Для утилизации нечистот при такой организации воздухообмена требуется подвод воды.

Вентиляция принудительного характера

Верх вентиляционной трубы должен быть защищен козырьком

Смонтированная механическая вытяжка в туалете на даче своими руками будет более эффективной, если:

  • принудительный обмен происходит в кабинке, но только не в яме;
  • неприятные запахи, испарения удаляются непрерывно;
  • циркуляция обеспечивает нужную кратность обмена воздуха;
  • силовая установка работает независимо от погоды и времен года.

Существенные «минусы» — зависимость от электричества и значительные капитальные вложения.

Организация проветривания отхожего места вентиляционным устройством, установленным в то же окошко и подключенным кабелем к электросети – один из видов принудительного воздухообмена. Для регулирования подачи воздуха необходимо установить еще выключатель. Проводка изолируется от проникновения влаги. Укладывается с внешней стороны конструкции по крыше от чердака близ стоящего дома. Мощности вентилятора в 30 Вт в оконном проеме достаточно при небольших габаритах кабинки (порядка 2 м.кв.). В зависимости от формы и размеров оконного проема подбирается и модель установки. Нужно не забыть закрыть каналы (вытяжной, приточный) защитной сеткой или решеткой. Подключенный к сети вентилятор проверяется в работе.

Что касается септической ямы, то в ее замкнутом объеме недостаточно свежего воздуха. Поэтому принудительную систему вентиляции непосредственно в яму не ставят. В опущенной трубе устанавливается вентилятор. Он создает разряжение. Подсос воздуха идет через кабинку.

Можно сделать проще. Потребуется установка в вытяжку канального вентилятора небольшой мощности: всего 3 — 5 Ватт. Регулирует скорость вращения лопастей датчик. Он монтируется непосредственно внутри туалета. Вручную корректируется нужная скорость выводимого воздуха (тяга).

Какой тип вентиляции для дачного туалета выбрать – каждый решает, исходя из финансовых возможностей, целесообразности применения.

ventkam.ru

Правильная вентиляция в туалете частного дома

Продолжая серию статей о вентиляции санузлов разных типов и в разных помещениях, мы добрались и до организации вентиляции в туалете и ванной частных домов. В данном тексте мы рассмотрим ключевые моменты и нюансы, что касаются строящихся, уже построенных, деревянных или каких либо других домов коттеджного типа, а также вентиляции для воздухообмена и фановой вентиляции.

Содержание статьи:

Фановая вентиляция в частном доме

В отличии от вентиляционной системы, предназначение которой — обеспечить нужный воздухообмен, фановая вентиляция относится к канализации и представляет собой фановую трубу, которая подключена к системе слива и предназначена для отвода газов, что образовываются в канализационных трубах, тем самым поддерживая атмосферное давление в трубах.

Это нужно потому, что образовавшиеся газовые пробки в системе создают разрежение (вакуум), что негативно влияет на работу сливной канализации. Последствиями этого является проникновение неприятных запахов в помещение туалета.

Такие меры просто необходимы для частных домов. Почему? Подобное явление (газовые или воздушные пробки) наблюдается, когда площадь сечение сливной трубы полностью перекрывается потоком во время слива. Дело в том, что диаметр сливной трубы от умывальника, ванны или туалета делают всегда меньше, нежели диаметр основной сливной трубы (как раз для того, чтобы поток не перекрывал полностью ее сечение). Если говорить о квартирах или одноэтажных домах, то такие ситуации, скорее всего, не возникнут. В частных домах, обычно, предпочитают делать более одного санузла, либо они находятся на разных этажах, либо ванная с туалетом или душевой разделены, при этом могут использоваться одновременно, поэтому в основную трубу поступает значительно больше объема сливных вод, что способствует ее полному перекрыванию.

Правильный монтаж фановой трубы

В наши дни предпочитают к установке пластиковые трубы, которые более дешевые нежели стальные или чугунные. При этом, нужно придерживаться основных правил при установке фановых труб:

  • при прохождении через перекрытия, трубу помещают в стальной футляр;
  • фановую вентиляцию нельзя подключать к любой другой вентиляции или к дымоходу;
  • выход трубопровода должен быть отдален минимум как на 4 метра от дымохода, забора воздуха;
  • не рекомендуется устанавливать выход трубы над окнами, балконами и т. д.;
  • точка вывода фекальных газов должна находится минимум на 70 см выше кровли;
  • нельзя делать выход трубы на чердаке — только на кровле дома.

Есть несколько видов присоединения фановых труб:

При этом можно объединять пару стояков слива одной фановой трубой. Присоединять фановую вентиляцию следует врезкой из тройника и ревизии. Также нужно устанавливать обратный клапан. Обычным вопросом в такой ситуации будет: «а какой же диаметр фанового трубопровода выбрать?» Необходимо присоединять трубу такого же диаметра как и основной стояк (например 110 мм).

Естественная вентиляция санузлов в частном доме

Теперь перейдем уже к вентиляции, задача которой устранить неприятные запахи с помощью многократного воздухообмена — к вытяжной системе вентиляции ванной комнаты, либо туалета. Говоря о частном доме, в первую очередь, необходимо сделать выбор — какую вентиляцию сделать: естественную или принудительную?

Если речь идет об одноэтажном доме, ответ очевиден — только принудительного типа система сможет гарантировано обеспечить наличия чистого воздуха в помещении туалета. В частных домиках с большей этажностью представляется возможность соорудить естественную систему, которая будет работать с помощью тяги от перепада высот (давлений). Но стоит помнить о том, что при этажности в два этажа, такого рода вентиляция не даст слишком быстрого ухода «ароматов» из санузла, но, иногда, и этого достаточно для создания комфортных условий. Помимо этого отпадает вопрос об трате электроэнергии на работу вентилятора, денег на его покупку и другие принадлежности, исключается наличие шума и вибрации, упрощается установки и так далее.

Но, как показывает практика в данный момент у многих владельцев частных жилых домов возникает проблема с наличием повышенного уровня влажности в ванной комнате или туалете из-за несвоевременного ее удаления наружу.

Особенно остро данная проблема обстоит з душевыми кабинками, так как в таких случаях необходимый воздухообмен должен быть не менее 75 кубов в час. С такой продуктивностью естественной вентиляции будет трудно справится.

Все же, если вы все-таки приняли решение монтировать именно естественную вытяжную систему, тогда не забывайте ключевые моменты, касающиеся ее установки:

  • для обеспечения достаточной тяги, нужно соблюдать необходимую разницу высот входа и выхода канала, которую можно определить по таблице:
высота канала, м температура воздуха в помещении, °С
расход при 32°С расход при 25°С расход при 20°С расход при 16°С
2 54,03 43,56 34,17 24,16
4 72,67 58,59 45,96 32,5
6 85,09 68,56 53,79 38,03
8 94,18 75,93 59,57 42,12
10 101,32 81,69 64,08 45,31
* расход указан в м3/час
  • после вентиляционной решетки желательно устанавливать легкий обратный клапан (о котором уже шла речь), чтобы предотвратить попадание холодного воздуха и насекомых в помещение;
  • вентилируемое помещение должно иметь небольшие зазоры или щели для притока воздушных масс.

О других моментах, связанных с деревянными домами, мы поговорим далее.

Вентиляция туалета и ванной в деревянном доме

Мы уже успели поговорить о естественной вентиляции частных домов. Помимо этого, владельцы деревянных домов часто задаются вопросами об организации вытяжной системы в санитарно-технических помещениях именно в таких условиях. Особого смысла рассматривать естественную систему нет, поэтому перейдем сразу к рассмотрению принудительной вентиляции.

Наиболее интересующие вопросы и ответы на них:

  • Каким лаком вскрывать ванную комнату?
    В доме с деревянной отделкой рекомендовано использовать специальные защитные лаки, пропитки, эмали. Причем это касается не только стен, потолка, пола… После того как было проделано отверстие по вытяжной канал, необходимо покрыть его внутренние торцы и после установки воздуховода — плотно загерметизировать это место. Подходящий герметик можно выбрать, прочтя соответствующую статью.
  • Каким должен быть диаметр отверстия под трубу и диаметр вентиляционной трубы?
    Диаметр отверстия под трубу делают немного больше размера трубы. При этом, диаметр воздуховода подбирают в соответствии с размерами присоединения к вентилятору.
  • Нужно ли выводить вентиляционные каналы выше крыши?
    В случае с принудительной вентиляцией возможно использование ряда вариантов: горизонтальное расположение; вывод на крышу; вывод на чердак. Но, если вентиляция естественная, то как мы уже говорили, необходимым условием будет наличие тяги, поэтому выброс воздуха должен происходить выше кровли для соблюдения минимального перепада высот.
  • Что делать, если в вытяжном канале образовался конденсат?
    Чтобы избежать появления излишней влаги внутри канала, необходимо утеплить трубу и/или разместить ее под уклоном в сторону выброса воздуха (в случае горизонтального размещения воздуховода).

Хотелось бы подробнее остановиться на выборе вентилятора.

Подбор вентилятора

Все знают о недостаточной звукоизоляции деревянных жилых домов. При этом, если использовать принудительную вытяжку из туалета или ванны, шум от канального вентилятора может значительно влиять на комфорт проживающих.

Выбирайте шарикоподшипниковый (наименее шумный) вентагрегат малой мощности, который будет обеспечивать минимально необходимый воздухообмен. Лучшим решением будет подключение питания вентилятора к выключателю света или к отдельному выключателю. К стати, всегда есть возможность поставить реостат,  посредством которого в дальнейшем можно регулировать обороты, а значить и шумность вентилятора.

Вытяжной вентилятор лучше монтировать на монтажную пену, так как у нее хорошие звукопоглощающие свойства.

Одним из способов монтажа вентиляции является размещение вентагрегата на чердаке деревянного дома. Это значительно снижает шум от системы, но не забывайте оборудовать для него виброизоляцию, в роли которой могут выступать металлические подставки (не ставьте вентилятор на деревянный пол или лаги, это значительно увеличит вибрацию).

Еще одним моментом есть установка вытяжной решетки большего размера, нежели вентилятор. Это позволит совершать удаление воздуха даже при выключенном вентиляторе, в то время как при одинаковых размерах, лопасти будут почти полностью перекрывать площадь канала.

Не забывайте оставлять щели для притока свежего воздуха в санузел, который заменит удаляемый. Для этого можно проделать небольшие отверстия или, к примеру, убрать порог, чтобы оставить зазор между дверью и полом.

Читайте также:

airducts.ru

Вытяжка для туалета в частном доме

Принудительная вентиляция в ванной комнате и туалете: устройство и установка; вентиляция санузла в частном доме и квартире

Вентиляция квартиры или загородного дома – обязательная составляющая создания нормального микроклимата. Помимо поддержания комфортной температуры и влажности необходим качественный и регулярный воздухообмен. И особенно важна правильно рассчитанная вентиляция в ванной и туалете.

Несмотря на общие моменты, имеется и некоторое различие между вентилированием этих помещений. Если основной упор при вентиляции в туалете делается на быстрый воздухообмен, то для ванной комнаты важнее быстрее избавиться от повышенной влажности. С учетом требований к скорости воздухообмена оптимальным типом вентиляции можно считать приточно-вытяжную с принудительным действием.

Вытяжная вентиляция для ванной комнаты и туалета: как рассчитать устройство системы?

Особенность воздухообмена в санузле накладывает отпечаток и на проведение расчетов. Продумывая, как сделать вентиляцию в ванной или туалете при выполнении расчетов необходимо производить определенные коррективы. Так при выборе вентилятора его производительность подбирают таким образом, чтобы он 2 раза за час обеспечивал полную смену всего объема воздуха в помещении. Для санузлов этот показатель выбирается с коэффициентами от 3 до 5.

Это приводит к увеличению затрат на электроэнергию. При непрерывной работе вентилятора даже небольшой мощности за год это может составить немалую сумму. Имеется возможность несколько сократить эти расходы.

Вытяжка в туалете своими руками

Простейшим способом при устройстве вентиляции в ванной своими руками является совмещение включения вентилятора с выключателем освещения. При включении света в ванной и туалете одновременно начинает работать и вентилятор, а после того, как в этих помещениях погасят свет, вентилятор выключается.

Но если для туалета подобная схема еще подходит, то в ванной еще некоторое время держится достаточно высокий уровень влажности. Имеется более сложная схема, как сделать вентиляцию в туалете и ванной. Включение вентилятора происходит не напрямую, а через специальный блок с реле временной задержки. После выключения света вентилятор продолжает работать некоторое время. Причем хозяева имеют возможность регулировать это промежуток с учетом своих пожеланий. Регулируемый диапазон автономной работы вентилятора может составлять от нескольких десятков секунд до нескольких минут.

Вентиляция в дачном туалете: как сделать вытяжку в деревянном отдельно стоящем санузле?

Во многих загородных домах созданы такие же комфортные условия, как и в городских квартирах. Но если раньше простенький совмещенный санузел с душем и туалетом был пределом мечтаний, то в современных коттеджах обустраивают полноценные санузлы, душевыми кабинами и ваннами с гидромассажем. Вентиляция ванной в частном доме выполняется почти по той же схеме, как и в квартире с небольшой поправкой.

В многоквартирном доме вентиляция из всех квартир выводится в общий канал, который имеет выход на крышу дома. При таком расположении выходящий из вентиляции воздух не попадает в нижерасположенные квартиры. В частном доме такой вентиляционный канал надо устанавливать самостоятельно, а если в доме имеется 2 или более этажей и на каждом свой санузел, то приходится рассчитывать и создавать объединенную систему вытяжки. В некоторых случаях допускается упрощенная схема вентиляции в туалете частного дома. Если выше нет окон комнат или иных помещений, то допускается вывод вытяжки непосредственно во внешней стене. Но лучше немного потратиться, чтобы потом не перестраивать вентиляционную систему в уже построенном и отделанном доме.

Однако на многих дачных участках можно встретить отдельно стоящий туалет, построенный по классической схеме. И в этом случае необходима вентиляции в туалете на даче. Конечно, она делается по упрощенной схеме и в подавляющем большинстве случаев бывает естественного типа. Но будет ошибкой считать эту задачу излишне простой.

Большинство хозяев ограничивается тем, что устанавливает это сооружение в углу участка в зоне хозпостроек, а устройство вентиляции сводится к вырезанию сердечка или ромбика на двери.

Но при этом не принимают в расчет интересы соседей, которые могут поставить неподалеку свою летнюю кухню или гостевой дом. Иногда это приводит к серьезным конфликтам. Для того чтобы не испортить отношений с соседями достаточно установить металлическую или пластиковую трубу с оголовком. Труба может иметь высоту 1,5-2,5 метра относительно крыши, и этого вполне достаточно для нормального отвода воздуха.

Схемы подключения и вывод вентиляции

Как правильно подобрать вытяжной агрегат для туалета?

В туалете каждой квартиры предусмотрено вентиляционное отверстие. Но, из-за старых шахт, уменьшается сопротивления воздушного столба и могут возникать проблемы с выводом отработанного воздуха. Для обеспечения качественной вентиляции в туалете применятся вентиляторы:

  • осевые — способствуют удалению больших объемов воздуха при отсутствии сопротивления;
  • канальные — более сложные в монтаже, но эффективнее осевых;
  • центробежные — обеспечивают хорошую тягу, но обладают большими габаритами, цена их выше.

Какая вытяжка для туалета будет эффективной?

При наличие стандартного вертикального канала лучше купить центробежный вентилятор. Канальная модель будет целесообразной при объединении нескольких вентиляционных каналов. Экономичный осевой агрегат эффективен только при наличии коротких горизонтальных каналов, он подходит для установки на последних этажах здания.

Что нужно знать перед прокладыванием вентиляции в санузле?

Перед тем как провести вентиляцию в ванной комнате и туалете, необходимо исследовать канал подачи воздуха. В частных домах он присоединяется к вытяжке, либо выводится непосредственно на крышу.

В квартирах многоэтажных домов все вытяжные системы подключены к единому каналу. Он располагается вертикально, рядом с санузлом и кухней. Вентиляционное отверстие соединяется с разгонным каналом-спутником, который через 1-2 этажа входит в общую вентиляционную шахту дома.

За счет перепада температуры воздуха снаружи и внутри квартиры, в вентиляционном канале образуется тяга, поднимающая воздух из квартиры вверх по шахте. Давление воздуха в помещении понижается и из улицы подается свежий воздух, который и восполняет разницу давлений.

Но со временем воздуховоды засоряются, возникают проблемы с вентиляцией квартир на нижних этажах. Поэтому в квартире лучше установить принудительный вентилятор для ванной.

Какое устройство вентиляции подойдет для частного дома?

Для эффективного воздухообмена естественной вентиляции в частном доме недостаточно, потребуется организовать принудительную систему. Для подачи и очистки свежего воздуха в ней применяются приточные устройства с вмонтированными вентиляторами, фильтрами и механизмом шумопоглощения. Вывод отработанного воздуха может осуществляться естественным путем, или при помощи вытяжных устройств. Более эффективной является приточно-вытяжная система. Она может быть дополнительно оснащена обогревательным блоком, что позволит поступающий снаружи воздух обогреть до комфортной температуры.

Приточно-вытяжная система принадлежит к энергосберегающим технологиям, поскольку воздухообмен в ней может производиться одновременно с рекуперацией тепла (когда часть энергии возвращается для повторного использования).

На рисунке ниже представлена схема вентиляции в частном доме своими руками.

Как сделать вентиляцию в уже построенном доме с мансардой?

Вентиляционная система закладывается на стадии проектирования дома, но ее можно проложить и в домах старой постройки. В данном случае будет предпочтительной естественная вентиляция. Она позволит обеспечить постоянный воздухообмен, без потерь тепла и образования сквозняков. Для устройства вытяжки в частном доме необходимо в стене мансарды пробить отверстие на улицу, проложить вдоль фасада вентиляционный канал, и вывести его на крышу (не менее чем на 50 см). Чтобы стенки трубы по теплопроводности соответствовали стенам дома, их необходимо утеплить. Для усиления естественной тяги на верхушке вентиляционного канала можно установить дефлектор.

Все двери в комнатах дома должны иметь внизу просветы для забора воздуха. А в вытяжку для туалета и ванной лучше оснастить вентилятором, облегчающим вывод отработанного воздуха.

На рисунке представлен вариант прокладки вытяжных труб в небольшом доме на даче.

Какие профилактические меры помогут избежать образования плесени в санузле?

В ходе эксплуатации ванной комнаты часто возникают проблемы с накоплением влаги, вследствие чего образуется плесень, приходят в негодность элементы отделки, ржавеют краны. Избежать этого поможет вентиляция в санузле, которая позволит поддерживать оптимальный влагостно-температурный режим, обеспечит правильную циркуляцию воздуха в помещении. Она может быть:

  • естественной;
  • механической (принудительной).

Естественная система предполагает наличие вентиляционных шахт, которые включают в проект здания. Их выходы в санузле закрываются декоративными решетками. Свежий воздух в помещение попадает через открытое окно, вентиляционные отверстия внизу двери.

Однако естественная система не всегда работает эффективно, в этом случае ее следует комплектовать вытяжным вентилятором. Он монтируется в шахту и включается, когда это необходимо.

Ниже представлены разные схемы организации вытяжки для санузла.

В чем различие между естественной и принудительной вытяжными системами?

Воздухообмен в доме/квартире может быть обустроен двумя способами:

  • на основе движения естественных воздушных потоков — предусматривает наличие в окнах и дверях щелей для свежего воздуха. Недостаток системы — зависимость от факторов окружающей среди (ветра, перепада температур, давления). Преимущества — возможность сделать дополнительную разводку от центральной магистрали;
  • путем прокладывания механической вытяжной системы. Принудительная вентиляция может быть приточной (воздух подается при помощи нагнетающих устройств, а выводится естественным путем) и приточно-вытяжной (воздух подается при помощи приточных устройств, а выводится при помощи вытяжных).

Естественная вентиляция в домах с металлопластиковыми окнами малоэффективна, поскольку циркуляция воздуха блокируется. Для домов площадью до 300 м2 подойдет приточная система, а если загородный дом большей площади ? приточно-вытяжная.

Как подключить вентилятор в ванной?

Вентиляторы для ванной комнаты могут подключаться по-разному. Это зависит от выбранной модели и типа помещения. Их подключения можно выполнить своими руками.

Чтобы вентилятор включался вместе со светом, ноль и земля подключаются напрямую от распределительной коробки, а фаза ? после выключателя, от которого идет фазный провод для светильника в туалет.

Очень удобно использовать двухклавишный выключатель, когда одна клавиша включает свет, а другая ? вентилятор. Схема подключения будет выглядеть следующим образом.

Для подключения вентилятора с таймером необходимо 4 провода. Контакт L соединяется с прямой фазой из раздаточной коробки и выключателем света, Lt ? со светильником, на N ? приходится ноль, а последний проводник заземляется.

Чтобы вентилятор на вытяжку срабатывал от датчика влажности/движения, необходимо подключать фазу, ноль и заземление ? напрямую от раздаточной коробки, минуя выключатели.

Еще вопросы по вашей теме:

  • Перегородки в комнате фото, зонирование однокомнатной квартиры перегородками, дизайн декоративных перегородок
  • Деревянная лестница, изготовление лестницы из дерева на второй этаж для дачи и загородного дома, расчет межэтажных лестниц, выбор конструкции, устройство, установка и монтаж
  • Перегородки из гипсокартона фото, как сделать межкомнатные гипсокартонные перегородки, устройство, монтаж и установка
  • Лестницы чердачные, выдвижные и складные лестницы на чердак, как сделать чердачную лестницу

Оставить комментарий

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное

2006 — 2017 © пользовательское соглашение :: связь с администрацией сайта [email protected]

stroyvolga.ru
