Вентиляция в частном доме своими руками

В любом помещении, в соответствии с санитарно-гигиеническими нормами, в обязательном порядке должна быть установлена правильно функционирующая система вентиляции. Особенно качественной и эффективной циркуляция воздуха (это вполне можно считать альтернативным названием вентиляции) должна быть в жилом помещении. И если в многоквартирных домах организацией вентиляционных систем полностью занимаются градостроительные компании, то проектировкой и обустройством проветривания в частном доме заниматься должен исключительно его владелец (при помощи профессионалов или же своими силами).

Обязательный элемент каждого частного дома - вентиляция

Еще перед закладкой фундамента будущего дома у его владельца на руках должен быть проект, содержащий разработку вентиляционной системы. Заранее необходимо продумывать все детали до мелочей: вентиляция кухни в частном доме организовывается более мощной, все элементы системы должны обеспечивать оптимальный уровень кислорода в помещении, требующийся для нормального функционирования организма.

Но даже если вы вспомнили о вентиляции слишком поздно, «наверстать упущенное» можно будет, руководствуясь несколькими основными принципами организации проветривания помещения, речь о которых пойдет ниже. Более того, усовершенствовать систему можно даже в уже обустроенном и обжитом доме.

Основы вентилирования жилого дома

Итак, вы стали счастливым владельцем участка за городом или того лучше – приобрели собственный коттедж в тихом и спокойном поселке. Вас все в нем устраивает, не дает покоя лишь одна проблема – плохо организованная система вентиляции частного дома. Это довольно распространенная проблема старых строений. Еще несколько лет назад вентиляция коттеджей и загородных домов не была рассчитана на использование большого количества бытовой техники, пересушивающей воздух.

Условно вентиляционные системы частных домов могут подразделяться на два подвида:

  • естественную;
  • принудительную или механическую, подходящую для домов с большой площадью, в которых предположительно будет обитать большое количество жильцов.

Какому бы подвиду вентилирования владелец здания не отдал предпочтение, он должен охватывать все без исключения помещения – обязательно должна производиться вентиляция подвала и холодного чердака в частном доме.

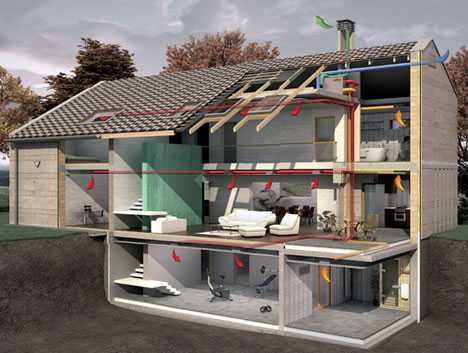

Методы организации вентилирования

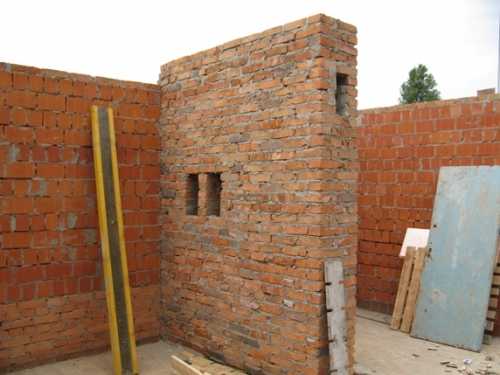

В кирпичных домах за проветривание и качественную вентиляцию обыкновенно отвечали специально оставляемые при строительстве отдушины. Еще более простой казалась вентиляционная система кухни в частном доме, построенном из деревянного бруса, – данный материал отлично пропускает воздух, давая возможность помещению «дышать». Кроме того, непрекращающейся циркуляции воздуха в доме или коттедже способствуют негерметичные деревянные окна и дверные проемы.

Все вышеописанные методы вентиляции имеют место быть в домах небольших площадей. Если же речь идет о настоящем замке, то естественного вентилирования, конечно же, не будет достаточно. В таком случае придется прибегнуть к помощи механической вентиляции, использующей в работе вентиляторы и кондиционеры. Принудительную вентиляцию можно организовать даже в котельной частного дома.

Азы проектирования вентиляционных систем

Монтаж системы вентилирования, как, впрочем, и строительство дома, нельзя начинать без предварительно утвержденного соответствующими инстанциями проекта. Все системы отличаются одна от другой производительностью. Согласно общепринятым санитарно-гигиеническим нормам, производительность вентиляционных систем должна составлять:

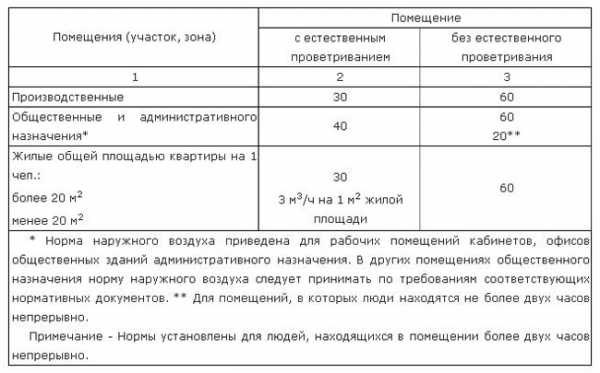

  • для помещений жилого типа - 3 кубометра в час на квадратный метр;
  • 50 кубометров – для сантехнических помещений;
  • 25 кубических метров в час – для раздельных санузлов.

Еще одно важное условие – в жилых помещениях обязательно должен происходить приток воздуха. Проект вентиляции частного дома, выполненный с соблюдением этих параметров, будет гарантировать комфортное проживание владельцу дома и его близким.

При создании проекта определяются основные технические решения: выбирается подходящий тип вентиляции, метод распределения воздуха, наличие фильтрационной системы и прочие. Все особенности вентиляционной системы могут зависеть не только от общепринятых норм, но и от требований и пожеланий владельца дома, бюджета проекта. Проектирование также подразумевает конструктивные особенности помещения.

Результат реализации разработанного согласно нормам плана будет эффективно функционировать и выглядеть при этом эстетично (система вентилирования помещения, помимо всего прочего, должна гармонично вписываться в дизайн помещения и прочие системы коммуникаций).
Примечательно то, что грамотный проект вентиляции частного дома даже может быть воплощен в жизнь владельцем дома или коттеджа своими руками.

Режим неустойчивого равновесия

Полноценная функция вентилирования подразумевает бесперебойную деятельность системы воздухообмена.

Оснащение домов окнами из герметичных стеклопакетов препятствует естественной циркуляции воздуха в помещениях. Нарушение направления воздушного потока в вентиляционной шахте специалисты связывают отсутствием притока через окна и двери. Система вентиляции дома предусматривает наличие источников, обеспечивающих приток воздуха с улицы. Под воздействием естественных перепадов давления через вытяжное сооружение выбрасывается использованная воздушная масса. Герметичные конструкции современных оконных блоков не допускают проникновение воздуха с улицы, тем самым создается препятствие в  работе системы вентиляции дома.

Вентиляционные каналы обеспечивают вытяжку только в случае присутствия притока воздуха. Из-за недостаточности притока, характер системы приобретает вынужденный режим неустойчивого равновесия. То есть наблюдается перепад давления, каналы готовы выпускать теплый воздух наружу, но из-за отсутствия притока, движение воздуха в каналах также практически отсутствует.

Обратное движение потока

Этот отрицательный режим работы системы вентиляции может привести к серьезным нарушениям в циркуляции воздуха. Небольшой порыв ветра при таком положении системы может стать причиной обратного движения воздушной массы в одном из вентиляционных каналов. Это проявляется в заполнении воздуховодов холодным потоком. В результате стенки вытяжного канала резко охлаждаются, создается дополнительный перепад давления. С переходом системы в новое устойчивое состояние, наружное холодное воздушное течение начинает поступать через вентиляционную шахту в жилое помещение.

Перемещение воздушных масс

Система вентиляции в жилом доме предполагает расположение вытяжных каналов в различных участках. Это позволяет организовать перемещение воздушного потока по проходам от одного канала с отрицательным содержимым к другому, и во втором канале запускается функция по усиленной вытяжке воздуха. Переход вентиляции в проектный режим при небольшой разгерметизации оконного блока создает возможность удаления отработанного воздуха через все вытяжные каналы. С закрытием створки окна прекращается движение воздуха, и система вентиляции дома опять входит режим неустойчивого равновесия.

Технические причины

Упущения в разработке схем вентиляционной системы или неточность аэродинамических вычислений могут оказать негативное влияние на функцию всего комплекса. Принципиальные нарушения в проектировании или ошибки в конструктивных параметрах системы также могут являться причиной нарушений в системе вентиляции дома.

Конструктивные способы устранения нарушений

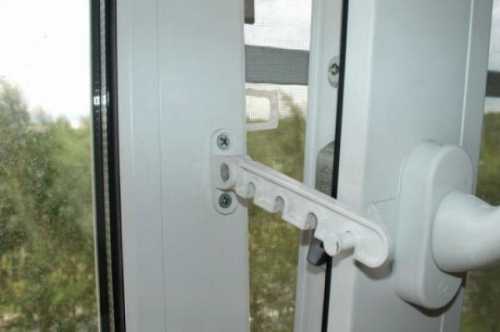

Необходимый приток организуется установкой оконных клапанов с контролируемым расходом воздуха, это одно из важнейших условий. Применение дросселирующих вкладышей приводит к увеличению сопротивления в каналах. Сбалансировать приток и отток воздушных масс после восстановления проектного режима возможно при установке регулируемых жалюзи. Обратный клапан жалюзийных решеток препятствует проникновению воздуха с улицы в помещение через вытяжную шахту. Предельно грамотное соотношение между вытяжными каналами системы вентиляции дома и тщательный анализ результатов воздействия приточных оконных клапанов исключают проявление принципиальных нарушений. Оснащение оголовок вентиляционных шахт специальными вытяжными устройствами обеспечит усиление тяги под влиянием ветра.

Чистый воздух необходим человеку так же, как вода и пища. Поэтому он всячески старается обустроить свое жилье, чтобы в нем было сухо, тепло и дышалось легко. Достичь таких результатов можно, оборудовав в частном домовладении систему вентиляции. Она необходима для регуляции влажностного, температурного режимов и насыщения воздуха кислородом, очистки его от различных примесей.

Однако прежде чем заниматься оборудованием такой системы, необходимо осуществить все предварительные этапы:

  • выполнение проекта
  • проведение расчетов

И только затем может быть установлена система вентиляции частного дома.

Как сделать правильный выбор?

Специфика коттеджа предполагает очистку воздуха не только в жилых, но и подсобных помещениях, а возможно и встроенном гараже. Поэтому к ее выбору необходимо подходить очень ответственно. В связи с этим у многих возникают вопросы, какой из существующих типов выбрать и как правильно провести расчет системы вентиляции частного дома?

Большинство людей отдают предпочтение приточно-вытяжному типу, так как он считается наиболее эффективным и способен обеспечить наибольший комфорт. Данная система действительно имеет ряд преимуществ в отличие от других, это:

  • полное соответствие результата на выходе расчетным значениям
  • работа системы в автоматическом режиме
  • точный контроль воздухообмена в помещении

Приточная система вентиляции частного дома применяется для поступления воздуха с улицы, при этом он проходит очистку и, при необходимости, подогрев или охлаждение. В это же время вытяжная – удаляет отработанный воздух из дома.

Установка и расчет оборудования

Иногда возникают ситуации, когда система вентиляции частного дома выполняется в уже построенном здании. Это вызывает некоторые неудобства, но в принципе возможно. Конечно же, эффективнее и выгоднее заниматься проектированием и установкой оборудования на этапе строительства здания.

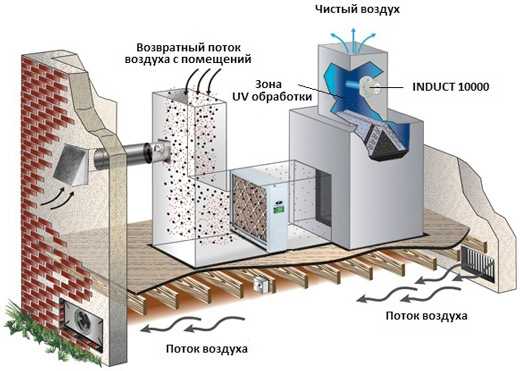

Процесс оборудования системы очистки воздуха состоит из следующих этапов:

  • расчета воздухообменаподбора сечения воздуховодов в соответствии с полученными значениями
  • выбор типа

На следующем этапе осуществляется составление схемы вентиляции и определяется место для установки оборудования и прохождения вентканалов.

Чтобы в доме было тепло, сухо и уютно, необходима система очистки воздуха, но воздухообмен в комнате с приточно-вытяжным типом циркуляции больше, чем там, где установлена естественная. Для человека этот фактор играет большую роль, а значит должен быть рассчитан заранее. По нормативам для механического типа она допускается в пределах 3-5 м³/час, а для естественного данный показатель равен только 1 м³/час. Следовательно, комфортнее будет себя чувствовать человек, находящийся там, где оборудована система естественной вентиляции частного дома.

Однако в данном случае, прежде чем сделать выбор, учтите, что чем меньше скорость перемещения воздуха по каналу, тем больше должно быть его сечение, значит, воздуховод для естественной вентиляции будет занимать больше места.

Для сравнения можно привести цифры по вытяжке. Например, для прохождения 300 м³/час воздуха нужен канал с сечением 250х400 при естественном движении и 160х200 – при механическом. Выводы делайте сами.

Система вентиляции частного дома находится в прямой зависимости и еще от нескольких факторов, каждый из которых нужно учитывать при выборе ее типа и расчете необходимых параметров. Чтобы она функционировала правильно, следует заранее определиться с каждым из них и только потом приступать к ее оборудованию.

aquagroup.ru

Вентиляция в частном доме: проектирование и установка

В любом доме или загородном коттедже комфорт и самочувствие его обитателей зависит от правильно выполненной вентиляции. Она удаляет посторонние запахи из помещений, регулирует влажность, температуру и насыщение воздушной массы кислородом. В статье мы рассмотрим, как сделать вентиляцию в частном доме, ее разновидности и свойства.



Содержание:

  1. Алгоритм действий и проектирование
  2. Разновидности и свойства вентиляции
  3. Перемещение воздуха в доме
  4. Виды  притока воздуха
  5. Виды вытяжки  воздуха
  6. Рекуперационные системы вентиляции
  7. Оборудование рекуперационных систем
  8. Виды и свойства воздуховодов
  9. Вытяжки для кухни

Алгоритм действий и проектирование

Для качественного выполнения монтажных работ по вентиляции необходимо:

  • просчитать воздухообмен помещений;
  • подобрать поперечные размеры воздуховодов;
  • выбрать подходящий тип вентиляции;
  • определить места прохождения воздуховодов и установки оборудования;
  • определиться с точками забора и оттока воздуха.

В свою очередь, вышеперечисленные мероприятия требуют профессионального подхода и значительного опыта в этом деле. Будет лучше, если все расчеты доверить специалистам, а непосредственно устройство вентиляции в доме выполнить самостоятельно в целях экономии средств.
Проект вентиляции должен соответствовать строительно-архитектурным, эксплуатационным, экономическим и противопожарным требованиям нормативных документов. До своей передачи заказчику он утверждается в многочисленных согласующих организациях.
В результате проектирования вы получите:

  • тепловой, аэродинамический, воздухообменный расчеты помещений;
  • спецификацию материалов;
  • пояснительную записку с рабочими чертежами;
  • чертежи с общей трассировкой коммуникаций;
  • чертеж венткамеры;
  • расчет мощности вентиляции  с подбором оборудования.

Проект вентиляции можно заказать в любой уважаемой специализированной фирме, например, в компании « МосКлимат».

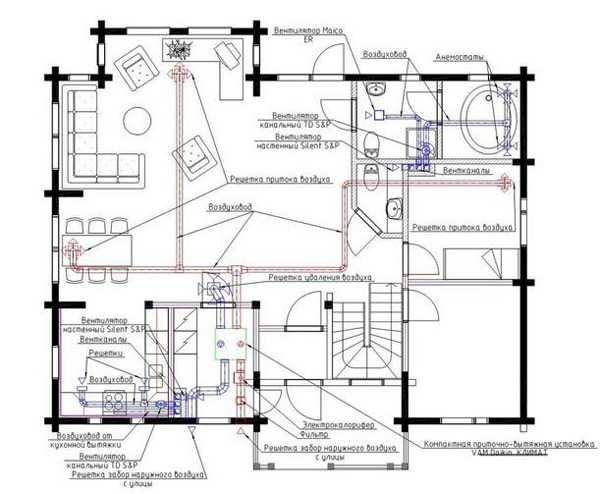

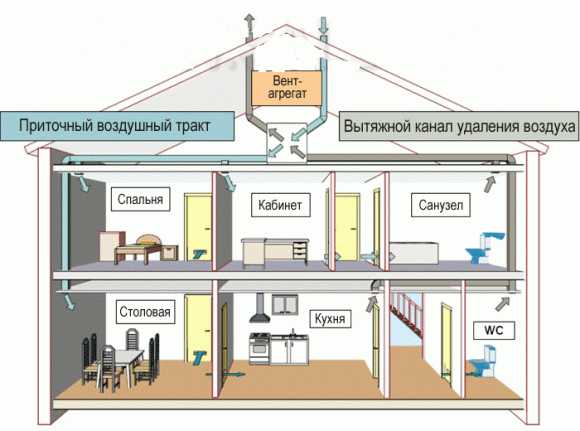

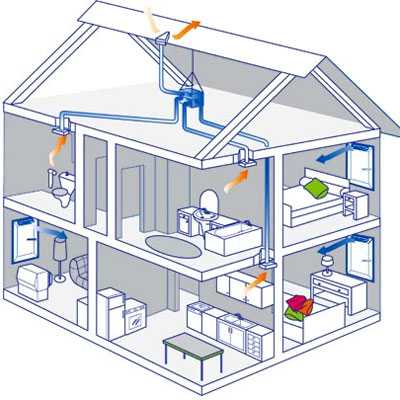

Проектная схема вентиляции дома выглядит так:

Разновидности и свойства вентиляции

Чистый воздух с комфортной температурой безусловно важен для проживания в доме. Но скорость его движения по всем жилым и нежилым помещениям также немаловажна. Именно небольшая ее величина, не более 1м3/час, создает оптимальный для жильцов уют.
Такое свойство у системы естественного вентилирования.

Когда монтаж неудобен, приходится прибегать к помощи другой системы – механической. Дело в том, что при меньшей скорости воздуха требуется больший размер канала вентиляции. То есть,  для пропуска одинакового количества воздуха канал естественного вентилирования обладает большим размером, чем канал механической системы.

Например, говоря о вытяжке: если для пропуска 300м3/ч. воздуха нужен канал диаметром 350мм с естественным передвижением воздуха, то поперечный размер трубы механической системы потребуется в 2 раза меньше. Возможность разместить в стене широкий ствол естественной вентиляции доступна не всегда, а вынести его под потолок не эстетично.
Исходя из этого, при больших размерах здания приходится прибегать к помощи механической системы вентиляции. Скорость перемещения воздуха в ней 4-5м3/час.


Перемещение воздуха в доме

Для беспрепятственного движения потока до вытяжных отверстий на его пути устанавливаются в дверях специальные переточные решетки. Они обязательны для любого типа вентиляции в частном доме. В качестве альтернативы, между полом и нижней частью двери оставляется зазор 20мм по всей ее ширине. Если вышеуказанных элементов не будет, вентиляция считается нерабочей. Кроме всего прочего, открыть двери, например, в ванную комнату с включенной вытяжкой будет проблематично из-за наличия разреженного воздуха.

Вентиляция в доме своими руками выполняется правильно, если в ее цепочке крайним будет самое «неблагополучное» помещение. Поэтому  вытяжка  располагается в санузле или кухне.

Виды  притока воздуха

Далее мы рассмотрим вопросы, за счет каких факторов идет приток воздуха и меры, предпринимаемые для увеличения его количества. Как сказано ранее, воздушный приток идет естественным путем и принудительно.

Приток воздуха  сквозь неплотности ограждений

Естественное приточное его движение через неплотности стен, дверей и окон называется инфильтрацией.
Деревянные окна советской поры, у кого они еще есть, имеют достаточно большую проницаемость воздуха. Если площадь дома небольшая до 150 м2, то количество воздушного притока, идущего через неплотности и щели этих окон, зачастую бывает достаточным. Менее существенный приток поступает дополнительно сквозь стены и щели дверей дома.

Приток воздуха проветриванием

В первом случае процесс идет либо через форточку деревянного окна, либо сквозь щель в приоткрытой раме окна из ПВХ. Результаты такого проветривания следующие:

  • значительная потеря тепла;
  • остывание зимой оконного блока с явлением конденсата;
  • замена воздуха в помещении длится 30-80мин.

Проветривание сквозь настежь открытые окна:

  • почти мгновенный в течение 5-10мин воздухообмен;
  • отсутствует охлаждение конструкций.

А если открыть для проветривания полностью все окна и входную дверь, то получим:

  • максимально скорый в течение 3-4мин воздухообмен;
  • сквозняк, вредный для здоровья.

При полной наружной воздухонепроницаемости помещения (к примеру, выполнено изолированное утепление стен с окнами из металлопластика) для создания комфортного микроклимата необходимо ежечасно проветривать помещения любым вышеуказанным способом. Если это кажется вам неудобным,- читаем дальше о встроенных приточных клапанах.


Приток воздуха через  встроенные клапана инфильтрации

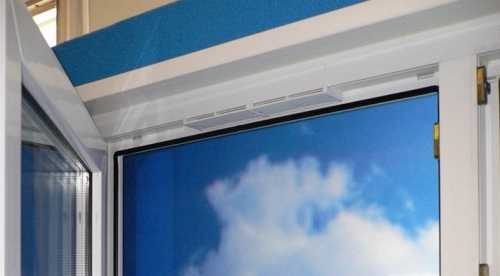

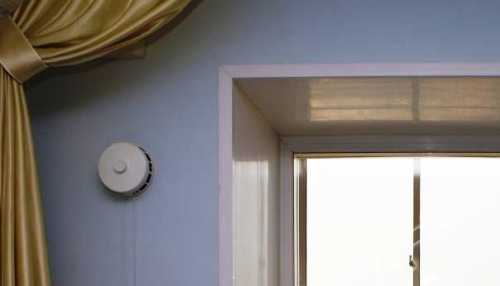

Естественное поступление воздуха в дом  можно организовать через специальные клапаны, которые располагаются на окнах из ПВХ или в наружных стенах. Технология изготовления окон не предусматривает неплотности, тем самым лишая жильцов притока воздуха. Поэтому при покупке окна следует выбрать его с вентиляционной щелью вверху коробки – приточным регулируемым оконным клапаном.

Когда поздно, и окна уже установлены, инфильтрационный приточный клапан помещается в стене. Он выглядит как сквозной патрубок круглой формы, проходящий через всю конструкцию и закрытый с 2-х сторон решетками. В клапане имеется внутренняя решетка, которая регулирует его полное открытие или закрытие. Установку таких изделий производят  возле окон, где их легко спрятать за занавеской.

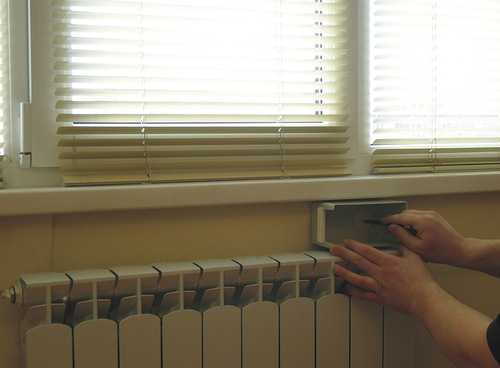

Другой вариант – монтаж клапана позади радиатора отопления. Такой приточный воздух будет с подогревом.

Клапаны инфильтрации оснащаются реле температуры и влажности. Для соблюдения правильного направления воздушной массы из жилых комнат в бытовые, клапаны устанавливаются в столовой, гостиной и спальне, выдавая до 100м3/ч чистого воздуха. Их общее количество зависит от потребности притока и вычисляется специальным расчетом.

Приток воздуха с применением вентиляторов

В случае необходимости большого притока воздуха, чтобы не размещать клапаны под каждым проемом, применяется система принудительной подачи. Она состоит из  сети вентиляции и соответствующего оборудования. В сеть входят воздуховоды и распределители: диффузоры, решетки, и др. В оборудование системы входят: калориферы и вентиляторы, фильтры и воздушные клапаны, а также шумоглушители.

Фильтр очищает приточный воздух от пылевых частиц с улицы. Калориферы, водяные или электрические, подогревают его в холодную пору года. Если в системе имеют место водяные калориферы, делается  гидравлическая обвязка, т.е. дополнительное  оснащение сети смесительными приборами.

Виды вытяжки воздуха

При строительстве дома проектом всегда предусматривается устройство вытяжных каналов, выполняемых внутри стен санузлов и кухонь. Как правило, все они располагаются в каменной кладке или имеют вид наружных шахт.

Естественная система вытяжки

Такая система применяется если:

  • количество воздуха для его отвода из помещений невелико;
  • подобранное по расчету сечение канала умещается в каменной стене, либо выполнено в образе отдельной шахты.

Здесь вентиляционный канал просто оформляется решеткой изнутри помещения.

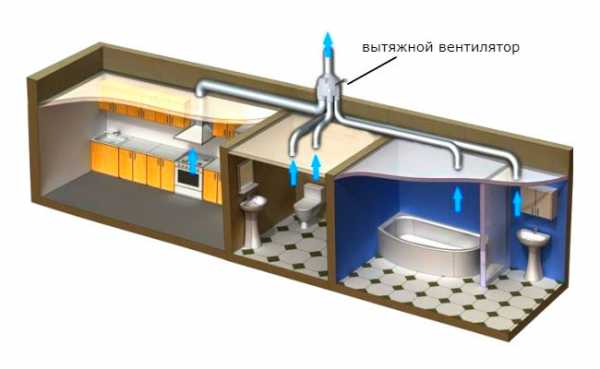

Механическая система вытяжки

Уменьшения поперечного размера канала естественной тяги можно достичь применением механической вытяжной вентиляции. Для нее в санузлах  устанавливаются электрические вентиляторы.


На современном рынке существует масса разновидностей таких изделий. Популярны вытяжки с креплениями на стену и прямолинейным входом в ствол шахты. Другой вариант – это аналогичные изделия скрытого типа. Они устанавливаются в пространстве за потолком и вводятся в канал с помощью воздуховода.


При выборе вытяжного вентилятора учитывается расход оттока воздуха с его потерями давления при транспортировке по воздуховодам. Запас потерь может просчитать продавец оборудования зная материал изготовления и длину воздуховодов вашего дома.
Управление вытяжкой зачастую осуществляют выключателем света. Канальные вентиляторы оснащаются реле задержки времени и датчиками влажности. Такие вытяжки несколько дороже обычных.


Есть почти бесшумные вентиляторы. Они комплектуются специальными резинометаллическими обоймами, гасящими вибрацию и звук работы движка.

Рекуперационные системы вентиляции

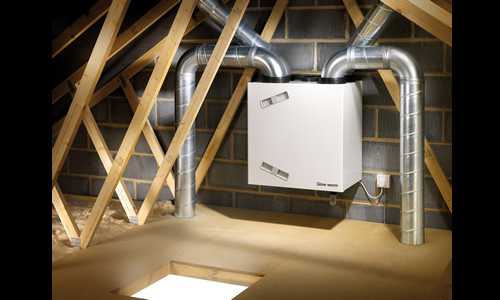

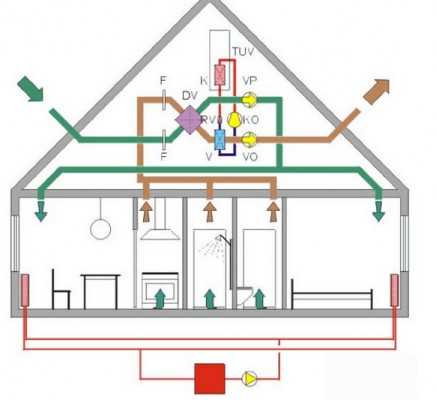

Рекуператор – это специальное устройство системы вентиляции, предназначенное для экономии энергии на нагрев или охлаждение воздуха.

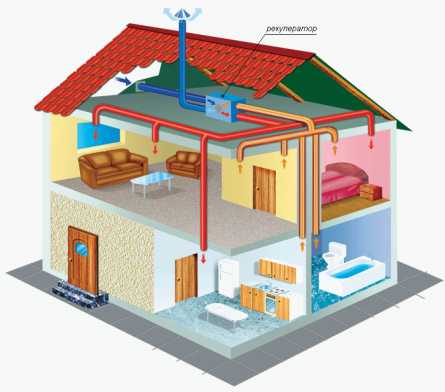

Приточно-вытяжные рекуперационные системы сейчас очень популярны. Причина проста. Осенью и зимой тратится немало тепловой энергии для прогрева поступающего приточного воздуха с улицы. А такая система экономит 50% тепла частичным подогреванием холодного притока теплым воздухом вытяжки. Почему частичным? По той причине, что для нагрева поступающей холодной воздушной массы до +20 градусов температуры вытяжного воздуха недостаточно. В зимние морозы приток догревается калорифером, который установлен в рекуператоре.


При наличии в доме кондиционеров, воздушный летний приток немного охлаждается. Это уменьшает нагрузку на всю систему кондиционирования. Пройдя сквозь рекуператор, остуженный кондиционерами вытяжной поток, охладит более теплый воздушный приток. Такова схема работы.

В рекуперационных системах вентиляции подача и отвод воздушной массы производится принудительно с помощью встроенных вентиляторов.

Оборудование рекуперационных систем

Воздухообмен домов большой площади обычно превышает 800м3/час. Отсюда следует, что размеры механических установок для вентиляции достаточно велики. Поэтому лучше загодя определить их местоположение. Такое техническое помещение можно обустроить в пределах чердака или цокольного этажа. Чердачное помещение предварительно утепляется, исключая вредные воздействия  на вентиляционное оборудование.

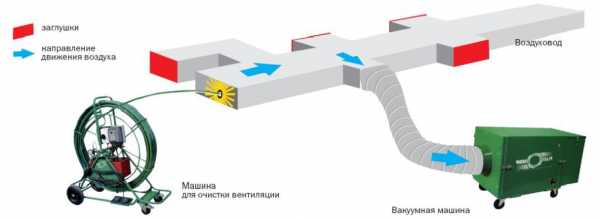

Виды и свойства воздуховодов

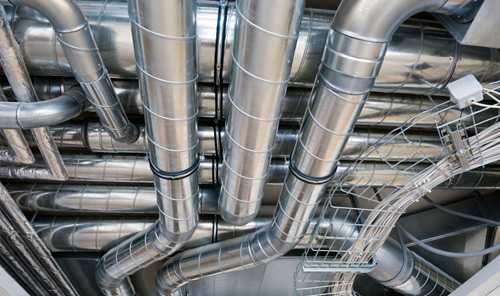

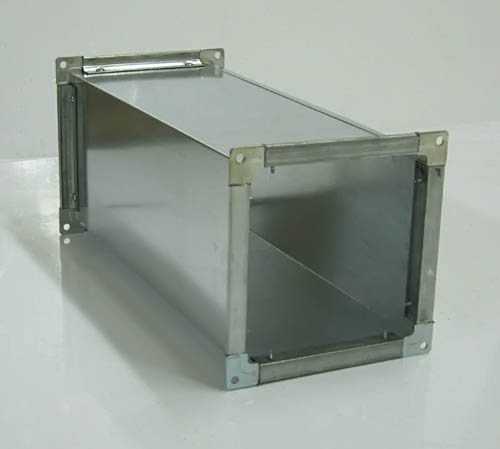

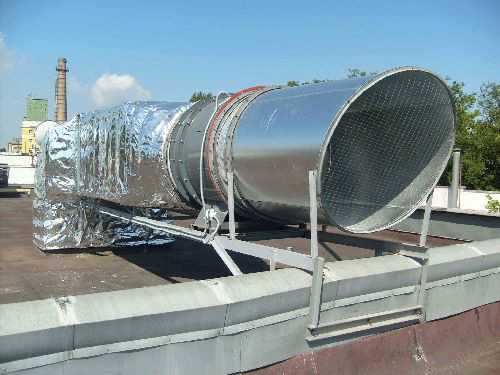

Если используются варианты механического принудительного воздухообмена дома, для разводки по его помещениям вытяжного и приточного воздуха применяются воздуховоды. Они бывают прямоугольные, круглые и гибкие.


Наименьшее сопротивление движению потока в круглых трубах с гладкой внутренней поверхностью.

В трубах прямоугольного сечения оно больше.

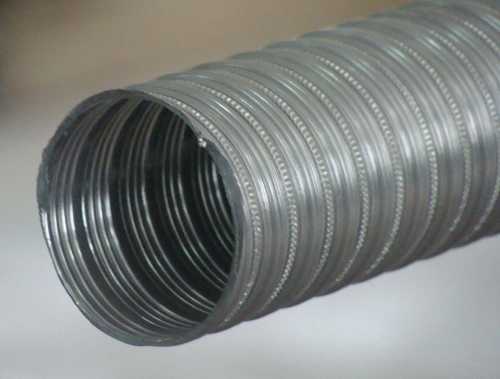

Наибольшее сопротивление транспортировки воздуха наблюдается в гибких трубах из-за их гофрированной структуры. Они используются на малых участках поворотов вентиляционного канала или в  вытяжках  кухонных плит.


Исходя из вышесказанного, разводка магистрали системы  делается жесткими трубами, а ее  ветви - гофрированной трубой. Начиная от решетки забора воздуха до вентиляционного агрегата, любые воздуховоды изолируются минеральной ватой для исключения конденсата.

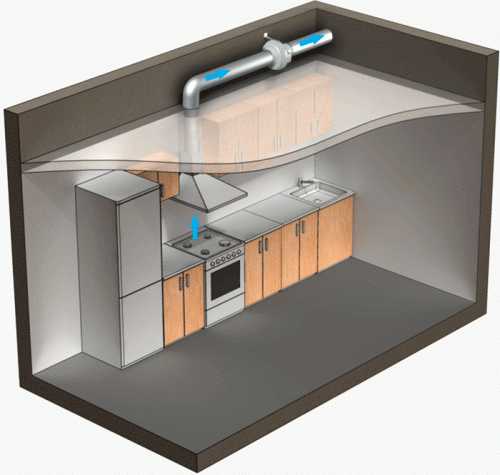

Вытяжки для кухни

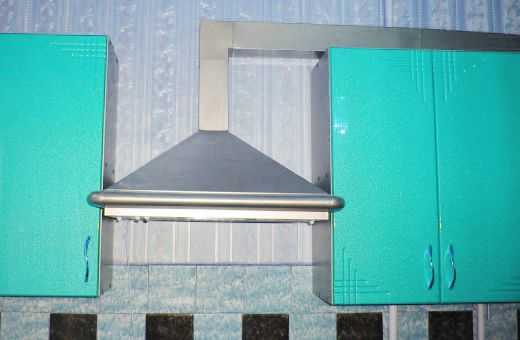

Воздух, который отводится вытяжкой расположенной над кухонной плитой, в расчет вентиляции не входит. Это связано с ее периодичностью работы и прямым назначением – удалением ненужных запахов от места  их образования.


Подводя итоги, можно сказать, что все, или почти все о том, как сделать вентиляцию в доме  мы разобрали выше достаточно подробно. Здоровья вам и чистого воздуха!

strport.ru

Вентиляция в частном доме своими руками: схема, моменты проектирования

Борьба за энергетическую экономичность в домах приводит к полной герметичности. Утепляя помещения, люди забывают, что для нормального функционирования организму требуется свежий воздух. Застоявшийся воздух утрачивает необходимое для дыхания содержание кислорода. Следствием отсутствия движения воздушных масс становится повышенная влажность, скапливания вредных веществ, поэтому качественная вентиляция помещения жизненно важная необходимость, тем более что обустроить ее в частном доме можно своими руками.



Как начать и важные моменты проектирования

Начинать создание нормального оборота воздушных масс необходимо начинать с оценки помещений. Рассчитывается кубатура жизненного пространства, учитывается потребность человека, которому для нормального функционирования требуется 10 м³ в час. Каждого жильца дома система должна снабжать воздухом на любом участке жизненного пространства. В зависимости от конструкции строения, используемых коммуникаций, оборудования выбирается тип вентиляции, которая способна обеспечить жильцов комфортными условиями проживания. Различаются три основных вида движения воздушных масс в помещениях по принципу действия:

  1. Естественная работает по принципу движения воздуха под действием разных температурных показателей. Как известно из курса физики, тёплые воздушные потоки более разряжены и поднимаются вверх. Используя этот закон, в верхней части строения предусматриваются конструкционные отверстия связанные с окружающей средой. Как правило, температура вне помещения ниже, чем внутри, поэтому тёплый воздух поднимаясь, вымещается холодным потоком из здания. Принято считать оптимальным рабочим показателем такой системы температуру на улицу в пределах от 5 до 15 градусов. При более низких температурных показателях в помещениях прогнозируемо создаётся сквозняк из-за интенсивности теплообмена. В случаях высоких температур эффективность системы снижается, потому что внутри дома прохладнее;
  2. Принудительная вентиляция осуществляется с помощью механических устройств, обеспечивающих подачу свежего воздуха внутрь и удаление застоявшихся, скопившихся воздушных масс наружу. Приток и отток выполняется под действием вытяжного и распылительного оборудования. Обычно такая система состоит из вентиляторов, воздушных клапанов, калориферов, кондиционеров, очистных фильтров, шумоглушителей. Для оптимального функционирования создаётся специальная коммуникационная сеть, обеспечивающая движение воздушных потоков – это воздушные каналы, воздухозаборные решётки, диффузоры, анемостаты. Эффективность системы повышает инсталляция контрольных датчиков, терморегуляторов, подключающих или отключающих вентиляторы согласно заданным, рассчитанным показателям;
  3. Смешанная система подразумевает дополнение естественного воздухообмена оборудованием вытяжного характера. Это могут быть вытяжки на кухне или вентиляторы в санузлах, встроенные или подключённые к коммуникациям естественной вентиляции. Как правило, такое оборудование устанавливается там, где высока степень загрязнения воздуха и приточный поток не успевает вытеснять загрязнения.

Проблемы вентиляции связаны с применением старых технологий строительства для современных условий. Большинство домов строится по устаревшим стандартам. При этом используются новые материалы, технологии, оборудование. Согласно устаревшим СНиПам приток воздуха осуществляется через зазоры в окнах и дверях, но установка металлопластиковых окон, дверей новых конструкций надёжно герметизирует помещение. Таким образом, жильцы защищены от сквозняков, повышается звуковой комфорт, улучшается энергосберегаемость. Только воздух застаивается, вследствие отсутствия возможности притока свежего потока. Результат выражается повышением влажности, кислородным голоданием.

Знайте, что так создаётся благоприятная среда для развития вредных микроорганизмов в помещении. Появляется грибок на стенах, стремительно завоёвывающий новые территории. Борьба с ним бессмысленна до тех, пор, пока для него создаются тепличные условия в виде влажной, тёплой атмосферы без сквозняков.

Другой проблемой является скопление вредных веществ, которые попадают в организм через вдыхание. Они выделяются окружающими предметами – это мебель, стены, напольное покрытие, повседневные вещества для уборки, чистки поверхностей. Когда вентиляция в доме своими руками, сделана на совесть, воздух циркулирует и практически все вредные вещества выводятся наружу, не успевают скапливаться в опасных количествах и попадать в организм.

Свежий приточный воздух по стандартам и правилам

Свой дом за городом, находящийся на просторах местности богатой свежим, чистым воздухом, идеально оборудовать естественной вентиляцией.

Знаете ли вы, что существуют определённые нормы воздухообмена в доме, учитывающие специфику того или иного помещения, которые необходимо учитывать при создании вентиляции в частном доме своими руками.

Подразумевается замена всей воздушной массы, значение которой приведены в таблице, за 1 час для помещений, где постоянно присутствуют люди. Особое внимание уделяется комнатам специального назначения:

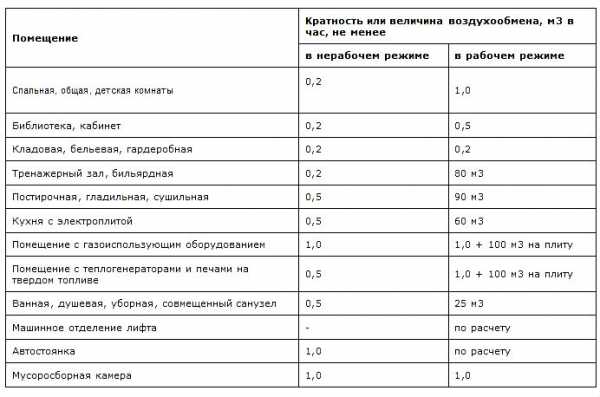

  1. Для кухонь с электроплитами требуется воздухообмен не менее 60 м³/час, а в случае с газовой плитой 90 м³/час;
  2. Для санузла и ванной комнаты воздухообмен должен превышать 25 м³/час, если эти комнаты совмещены, то показатель возрастает до 50 м³/час.

Также разработана таблица зависимости размещения вентиляционного отверстия в помещении от высоты здания и этажа. По ней видно, какая необходима производительность и требуемое количество каналов. Эти показатели помогут создать воздухообмен, обеспечивающий норматив или превосходящий.

Следует знать, что проектируя вентиляцию, учитывают индивидуальные особенности конкретного дома. Например, если пол деревянный базируется на лагах, то при расчёте учитывается вентиляция под полом.

Правильный подбор и расчёт параметров приточных каналов

Для организации коммуникаций используются трубы круглого диаметра или прямоугольные блоки. Оптимальным размером трубы считается диаметр 150 мм (0,016 дм³), не менее 10 см каждой стороны. Такие показатели гарантируют прохождение потока минимум 30 м³/ч при расположении каналов на высоте не ниже 3 м. Чтобы пропускная способность была больше, требуется увеличить сечение, длину или количество воздуховодов.

Все возможные варианты определяются в зависимости от этажа обсчитываемого помещения с помощью нормативной документации «Свод правил здания жилые многоквартирные»:

  1. Таблица 9.1 позволяет определить, сколько требуется закачать количество воздуха в помещение;
  2. В пункте «Нормы производительности и каналы естественной вентиляции» приведено сколько требуется выводить воздуха из помещения.

Полученные значения сопоставляются, выбирается большее и рассчитывается требуемый воздухообмен.

Например, для 4-х комнатного одноэтажного дома с трёх метровыми потолками и крышей, общей площадью 75 м², кухней оснащённой газовой плитой. Складывается общая кубатура, требуемая для притока в помещение равна 225 м³ в час. Имеющиеся данные по комнатам, позволяют определить количество воздуха необходимое вывести за пределы: кухня – 90 м³/ч, ванна и туалет – 50 м³/ч, итого — 140 м³/ч. Следовательно, за основу берётся показатель 225 м³/ч и по нему ведётся расчет:

  1. Высота вентканалов для дома – 4 м;
  2. Мощность обновления воздуха для t=20 °С согласно таблице равна 45,96 м³/ч;
  3. Число каналов определяется делением 225/45,96=4,9.

То есть для требуемого дома требуется 5 вентканалов без учёта всех индивидуальных особенностей дома. Для получения конкретных значений необходимо привлекать к проектированию вентиляции частного дома специалистов.

Дополнительное оборудование, улучшающее жилищные условия

Естественная вентиляция экономична, проста в эксплуатации, легка для проектирования и конструирования. Но неспособна, справиться со всеми вызовами, предъявляемыми современными жилищными вызовами. На помощь призваны:

  1. Вентиляторы, встраиваемые в воздуховоды, эффективно борются с неприятными запахами, излишней влажностью в туалете и ванне. Недорогая конструкция, простая для монтажа и лёгкая в использовании помогает быстро увеличить отток воздуха по мере необходимости;
  2. Вытяжка, расположенная над плитой, защищает кухню от влажности, выводит лишние запахи за пределы комнаты и способствует поддержанию нормального температурного режима, быстро удаляя из помещения горячий воздух.



Следует знать допустимые размеры расположения вытяжки над плитой – 0,75 м при использовании газовой варочной поверхности; 0,65 м над электрической.

Повышенное внимание уделяется при использовании камина или печи. В этом случае вентиляция в частном доме своими руками проектируется с учётом потребности создания условий для полного сгорания топлива, используемого для эксплуатации оборудования, а также должны быть удалены все продукты сгорания. Тщательная проработка конструкции гарантирует исключение рисков – пожара, удушья. Часто встречаются проекты, в которых используется подвод приточной вентиляции снизу печи или камина. Такое решение обеспечивает источник огня постоянным снабжением кислорода, нормальную тягу.



Качественная вентиляция в частном доме необходима, её можно сконструировать своими руками. Важно учитывать особенности строения, характеристики используемого оборудования и материалов в помещениях.

Видео о вентиляции частного дома

couo.ru

Сложности в самостоятельном проектирование вентиляции

При строительстве частных домов, нежилых помещений и зданий промышленного назначения, очень важная роль отводится системам вентиляции. Ее правильный расчет и проектирование, еще в начальной стадии строительства, позволит сэкономить значительные средства на монтаж и ввод в эксплуатацию систем вентиляции. В рамках этой статьи, мы попытаемся рассказать, как производится правильный расчет вентиляционной системы для коттеджа.

Типы вентиляционных систем

Все системы вентиляции делятся на три категории по их назначению.

  1. Приточная. Эта система вентиляции обеспечивает подачу свежего воздуха в помещение.
  2. Вытяжная. Такая вентиляционная система удаляет использованный воздух из помещения.
  3. Рециркуляционная. Эта система вентиляции, подмешивает к свежему воздуху, подающемуся в помещение, вытяжной.

Кроме того, каждый тип вентиляции, в свою очередь, может быть с искусственной или естественной подачей воздуха.

Но и это еще не все: Все системы вентиляции отличаются друг от друга способом перемещения воздушного потока.

  • Канальные. Для перемещения воздуха используются воздуховоды или каналы.
  • Бесканальные. Это когда воздух поступает в помещение за счет естественных неплотностей в окнах, дверях и т.д.

Теперь, когда нам известно о существующих типах вентиляционных систем, можно поговорить и о тех значениях, которые влияют на их выбор.

Как правильно рассчитать воздухообмен в частном доме

Для проектирования систем вентиляции в жилых помещениях, нужно ориентироваться на несколько основных факторов, первым из которых мы рассмотрим воздухообмен.

Воздухообмен – это, сколько раз должна происходить смена воздуха в группе помещений, за единицу времени. Существуют четко определенные нормы воздухообмена, регламентируемые нормативными документами. Чтобы правильно его рассчитать для жилого помещения, можно воспользоваться любым из трех возможных методов. Мы рассмотрим расчет по площади жилища, по гигиеническим стандартам и по кратности. А теперь по порядку.

Расчет расхода воздушных потоков по площади помещения

Для того чтобы произвести расчет этого параметра, необходимо знать, что по установленным нормам воздухообмен в жилых помещениях должен составлять 3м3/ч, на 1м2 площади. Например: площадь гостиной 20м2 тогда требуемый воздухообмен для него должен составлять 3м3/ч х 20м2 = 60 м3/ч.

Расчет расхода воздушных потоков по санитарным нормам

Для проектирования вентиляции и расчета воздухообмена, можно воспользоваться и установленными гигиеническими нормами. Исходя из санитарно-гигиенических нормативов, на одного человека, постоянно находящегося в помещении, требуется 60м3/ч, а на временно присутствующего – 20м3/ч воздуха. Все данные по его расходу на одного человека регламентирует СНиП 2.04.05-91

Расчет расхода воздушных потоков по кратности

Кратность – это число, которое означает, сколько раз в помещении должна происходить полная смена воздуха. При расчете этого показателя нужно учитывать объем жилища, в котором производится расчет. Существуют таблицы, основанные на данных СНиП 2.08.01-89* Жилые здания, приложение 4; и МГСН 3.01-96 «Жилые здания»;

Все таблицы мы приводить не будем, но некоторые данные, по основным помещениям квартиры или частного дома, мы предоставим.

  • Гостиная, спальня кабинет – приток, кратный 1;
  • Кухня, столовая – вытяжка, не менее 90м3/ч, приток 3м3/ч на 1м2 площади;
  • Ванная – вытяжка, не менее 25м3/ч, приток 3м3/ч на 1м2 площади;
  • Туалет или совмещенный санузел – вытяжка, не менее 50м3/ч приток 3м3/ч на 1м2 площади;
  • Прачечная – вытяжка, кратная 0,5, приток 3м3/ч на 1м2 площади;
  • Бытовая комната – вытяжка, кратная 1,5, приток 3м3/ч на 1м2 площади;

Как производить расчет по кратности

  1. Изначально высчитывается объем каждого помещения дома в отдельности. Рассчитать это очень просто: Нужно перемножить длину, ширину и высоту помещения.
  2. Для каждого отдельного помещения рассчитываем требуемый воздухообмен, используя для этого формулу: L=n*v, где n – кратность воздухообмена, а v – объем помещения.
  3. Суммируем L всех комнат частного дома, отдельно по притоку и по вытяжке.
  4. Если формула баланса ∑ Lпр = ∑ Lвыт. – не получается, следует увеличить значение расхода воздушных потоков, для тех комнат, которые представлены минимальными значениями, а не кратностью. В нашем случае это кухня, ванная и туалет.

Роль воздухораспределения в эффективности вентиляционной системы

В проектировании приточно-вытяжной вентиляции большую роль играет процесс правильного распределения потоков воздуха. Если не учитывать при расчетах эти данные, то вентиляционная система даже с высокими показателями воздухообмена может оказаться неэффективной, в процессе удаления загрязненного воздуха из квартиры или коттеджа. Одной из основных задач при проектировании вентиляции является правильное расположение приточных и вытяжных распределительных устройств, для достижения максимального эффекта.

Воздухораспределителем называется специальный прибор благодаря которому воздух попадает в помещение, и различаются по конструкции и соответственно дизайну. Они бывают в виде:

  • Решеток, регулируемых и нерегулируемых, различной геометрической формы и с направлением воздуха как в одну, так и во все стороны. Такие воздухораспределители могут использоваться для приточной, вытяжной и переточной систем вентиляции и располагаться на потолке, стенах или на полу.
  • Перфорированных панелей. Эти устройства представляют собой панели с перфорацией, расположенной как в один, так и в несколько рядов. Они удаляют воздушные потоки из верхней части комнаты.
  • Диффузоров или плафонов. Такие устройства используются для приточной и вытяжной вентиляции, могут быть с регулятором потоков воздуха.
  • Сопловые и щелевые. Они бывают как приточные, так и вытяжные и могут создавать большую струю воздуха с высокой скоростью, до 30-40м/с.

Именно их правильное местоположение позволяет эффективно распределить приточный и вытяжной воздух по помещению.

Схему правильного распределения воздушных масс в здании, заказывают отдельно от проекта, компаниям, которые на этом специализируются, а самостоятельно произвести расчеты можно, с помощью справочников или различных компьютерных программ. Одна из таких программ называется Swegon.

Основные этапы проектирования вентиляции частного дома

Проектирование и монтаж систем вентиляции – это довольно сложный процесс, который состоит из нескольких основных этапов.

  • На первом этапе составляется техническое задание, на основании данных и особых требований к вентиляции в жилище. Основным итогом этого должен стать оптимальный выбор вентиляционной системы для конкретной постройки.
  • Второй этап проектирования предполагает проведение расчетов требуемого воздухообмена по каждой конкретной комнате. Этот этап очень важен, ведь в случае неправильных расчетов, в жилом доме могут возникнуть такие неприятные моменты, как повышенная влажность, духота, появление плесени и т.д.
  • Расчет сечения воздуховодов. Это также сложный процесс, требующий определенных знаний и опыта. При создании проекта вентиляции в частном доме используются круглые или прямоугольные воздуховоды. Важно знать, что в воздуховоде естественной вытяжки, скорость воздушного потока не должна превышать 1м/ч, а для воздуховодов с механическим нагнетанием воздуха 5м/с. для магистральных, и 3м/с для ответвлений. На основании этих данных, и значений по расходу воздуха, с помощью специального программного обеспечения или диаграмм, рассчитываются сечения воздуховодов.
  • Когда все расчеты произведены, производятся работы по созданию принципиальной схемы вентиляционной системы и ее разделению на отдельные, не нарушающие требований нормативных документов, посредством проектирования специальных разделительных клапанов. Целью этого разделения является предотвращение возможного распространения пожара через воздуховоды.
  • Следующий этап в создании проекта вентиляции частного дома предполагает выбор оборудования, отвечающего всем расчетным требованиям (аэродинамический и акустический расчет), определяются места его размещения, а также пути прокладки воздуховодов.
  • Конечной стадией проектирования системы вентиляции частного дома считается этап согласования с действующими нормами всех нормативных актов, технического задания и архитектурным решением.

Важно!
Проект вентиляционной системы частного дома должен соответствовать пожарным, санитарно-гигиеническим, архитектурным требованиям безопасности. Только после согласования со всеми государственными органами надзора, такой проект готов к монтажу.

ventilationpro.ru

Как сделать вентиляцию в частном доме своими руками

Вентиляционная система – это важная коммуникация любого дома, без которой комфортная жизнь просто невозможна. В случае с квартирами, владельцу не приходится заботиться о ее конструкции. Максимум ему потребуется установить дополнительную вытяжку или вентиляторы.

В частных же домах все гораздо сложнее. При их строительстве необходимо подготовить качественный проект вентиляционной системы и продумать все до последней мелочи: подобрать воздуховоды, определится с типом системы, провести расчеты и т.д. В связи с этим вопрос «как сделать вентиляцию в частном доме» требует развернутого ответа.

Необходимость в эффективной системе вентиляции

Хорошая система вентиляции должна работать качественно и без перебоев. Поэтому, ее проектированию и установке требуется уделять повышенное внимание. Важным условием, обязательным для соблюдения, является то, что количество приходящих потоков свежего воздуха, должно равняться количеству отведенных отработанных воздушных масс.

В случае если притока будет больше, в доме повысится духота и ухудшится циркуляция воздуха. Если же скорость вывода будет выше, то помещение будет очень быстро терять тепло. Только правильная вентиляция в частном доме способна обеспечить комфорт для жизни. Поэтому, перед ее проектированием нужно ознакомиться с основной теоретической информацией, а также с нормами и требованиями.

Требования и нормы

Для создания оптимальных условий для жизни в частных домах необходимо чтобы система вентиляции была способна обеспечивать требуемый воздухообмен. Идеально, когда в каждую комнату в доме поступает 60 кубических метров объема воздуха в течение часа.

Добиться идеальных параметров позволит качественный проект. Однако при его создании необходимо учитывать, что в определенную комнату должно поступать определенное количество свежего воздуха. Нормы выглядят следующие образом:

Важно понимать, что проветриваться должны не только вышеуказанные помещения, но и жилые комнаты, подсобные помещения и т.д. Для того чтобы создать идеальный проект вентиляции необходимо сложить показатели обмена воздуха каждой комнаты дома и высчитать среднее значение. В процессе этого необходимо соблюсти то, чтобы реальное количество воздухообмена превышало минимальную норму.

Виды

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

  • Функциональные отличия:
    • приточная – обеспечивает притоки свежего воздуха;
    • вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
    • рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
  • Метод циркуляции воздуха.
    • безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
    • канальный – потоки воздуха циркулируют по специально созданной сети каналов.
  • Принцип работы.
    • естественный – вентилирование помещения осуществляется естественным путем;
    • механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

Естественная вентиляция в частном доме

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

  • приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
  • вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
  • смешанная – два вышеописанных вида используется параллельно (работают одновременно).

Расчет

Производительность вентиляционной системы зависит от того, соответствует ли поступающих и выводимых потоков воздушных масс условиям дома. Выполнить расчет вентиляции в частном доме своими руками достаточно легко, для выполнения этого достаточно воспользоваться простыми формулами.

Первым делом вычисляется кратность воздухообмена. Данный показатель показывает количество полных замен отработанного воздуха на свежий за один. Для большинства комнат частного дома достаточно единицы. В котельных, на кухнях и в санузлах используется параметр 2-3. Стоит сказать, что при расчете кратности воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр вычисляется по следующие формуле: L = n * V, где:

  • L – производительность конструкции, обеспечивающей приток воздуха;
  • n – норма показателя кратности воздухообмена для конкретной комнаты;
  • V – площадь помещения.

Проектирование

Проект вентиляции дома должен обеспечивать циркуляцию воздуха следующим образом: циркуляция воздуха должна происходит в направлении от самых чистых помещений к наиболее загрязненным. При составлении схем и чертежей проекта расположение клапанов и вентиляторов необходимо учитывать это.

Типовое проектирование вентиляции предполагает размещение вытяжки в санузлах и на кухне. В свою очередь механизму, обеспечивающие приток воздуха, располагаются в каждом помещении, за исключением комнат, оборудованных вытяжкой.

Пример проекта вентиляции

Что необходимо учесть

При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:

  • максимально возможная мощность вентиляционной установки;
  • значение рабочего давления;
  • уровень шумности.

Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.

При строительстве дома

При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему.

Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.

По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.

В готовом доме

Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.

Способы организации правильной системы

Как уже было сказано, помимо естественной циркуляции в доме, существует три варианта конструкции вентиляции в частном доме. Каждый из них применяется в определенных ситуаций и обладает собственными достоинствами и недостатками.

Приточная

Принцип работы вентиляции приточного типа заключается в обеспечении дополнительного притока свежих потоков воздуха. Этот процесс осуществляется через специальный воздушный клапан. В зависимости от конкретной модели вентиляционной установки, она может обладать дополнительными возможностями, такими как фильтрация воздуха, его подогрев, увлажнение и т.д.

Многие люди задаются вопросом «как установить приточную вентиляцию в доме». Сделать это достаточно просто. Достаточно всего лишь обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами. Приточные клапаны могут устанавливаться в стены, окна, в каналы и т.д. Такая система применяется при недостатке притоков свежего воздуха.

Вытяжная

Вытяжка используется в тех случаях, когда необходимо ускорить отвод отработанных воздушных масс. Вентиляторы устанавливаются в вентиляционные решетки. В большинстве случаев, вытяжка устанавливается на кухнях, в ваннах и туалетах, так как именно в этих помещений воздух наиболее загрязнен.

Существует два основных вида вытяжек. Отличие между ними заключается в том, что первый работает всегда, а работой второго можно управлять. Включить или отключить, отрегулировать рабочую мощность и т.д.

Вытяжка применяется в тех случаях, когда процесс вывода отработанных воздушных масс происходит медленно. Важно соблюсти условие, при котором объем поступающего свежего воздуха, будет равен количеству отведенного.

Приточно-вытяжная (наиболее оптимальный вариант)

Приточно-вытяжная вентиляция в доме, которая также носит название комплексной, также проста в установке. Выполнить ее монтаж можно своими руками. По факту, вентиляционная система такого типа – это приточные и вытяжные механизмы, которые работают одновременно.

Приточно-вытяжная вентиляция является наиболее оптимальным вариантом для осуществления проветривания дома. Это обусловлено возможностью регулировки количества поступающих воздушных масс и скорости отвода отработанных. Необходимо чтобы эти два параметра были равны, в противном случае в помещении будет душно или же холодно.

С рекуперацией тепла

Вентиляция с рекуперацией тепла – это система, которая потоки поступающего воздуха, нагреваются за счет температуры отводимых масс. Конструкция подобного рода способна значительно сэкономить вам денежные средства.

Однако, оборудование такой системы обойдется в достаточно большую сумму. Это обусловлено сложной конструкцией. Дело в том, что для создания вентиляционной системы с рекуперацией тепла, необходимо соединить приточные каналы с вытяжными. Для выполнения этой задачи требуется большое количество материалов и расчетов.

Особенность такой вентиляции заключается в том, что она может работать только лишь принудительно. Однако все затраты полностью оправдывают себя, так как в итоге большая часть тепла благодаря системе остается в помещении.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

  1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
  2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
  3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
  4. Составление схемы расположения каналов.
  5. Определение месторасположения забора и вывода воздушных потоков.
  6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

  1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
  2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
  3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

  • воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
  • свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
  • вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

  • форма – круглая, прямоугольная или квадратная;
  • размер;
  • дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

  1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
  2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
  3. Далее необходимо установить клапан и зафиксировать его в отверстии.
  4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Как правильно сделать вентиляцию с помощью системы воздуховодов

«Как сделать естественную вентиляцию в частном доме?». Процедура монтажа вентиляционной системы делится на две части: установка необходимого оборудования и создание системы воздуховодов. Стоит подробнее остановится на втором. При монтаже вентиляционных каналов необходимо учитывать следующие особенности:

  • лучше всего располагать воздуховоды в стенах – это позволит увеличить перепад температур в зимнее время года и повысить уровень тяги;
  • прямоугольные воздуховоды занимают меньше места, однако круглые легче монтировать, и они меньше подвержены загрязнению;
  • необходимо использовать широкие вентиляционные каналы – это также положительно скажется на тяге;
  • в идеале требуется использовать воздуховоды одного сечения, если это невозможно в силу обстоятельств, то соединение труб различного диаметра должно быть плавным, угол скоса не должен превышать отметку в тридцать градусов;
  • внутренне пространство каналов должно быть максимально гладким;
  • необходимо минимизировать количество поворотов в системе, к слову, каждый поворот снижает производительность вентиляции примерно на десять процентов.

Следуя вышеописанным советам, создать правильную систему воздуховодов очень просто. Монтаж каналов легко осуществить с помощью обычных инструментов и крепежных элементов.

Рекомендации

В итоге можно понять, что нельзя дать однозначный ответ на вопрос «какую выбрать вентиляцию для частного дома». Расчет и проектирование схемы производится на основании множества параметров: площадь дома, количество жильцов, уровень естественной вентиляции и т.д. При расчете необходимо принимать во внимание требуемый показатель воздухообмена для одного человека, который равняется 10-ти кубическим метрам в час.

Большинство людей останавливают свой выбор на приточно-вытяжной системе вентиляции. Это обусловлено следующими факторами:

  • возможность регулировки рабочей мощности;
  • обеспечение хорошего притока свежего воздуха и качественного вывода отработанных воздушных масс;
  • простота монтажа и т.д.

Однако в ряде случаев установка подобного рода системы будет на целесообразна. При выборе того или иного типа необходимо основываться на имеющемся воздухообмене. При недостатке свежего воздуха потребуется приточная установка, при малой скорости вывода воздушных масс – вытяжная. Главное условие, обязательное для соблюдения в любой доме, заключается в том, что объем поступающего воздуха должен быть равен количество выведенного.

aeroclima.ru

Проектирование и расчет системы вентиляции

Вентиляция служит для создания обмена воздушных масс внутри помещения с окружающей средой с целью удаления из помещения испарений, неприятных запахов, загрязнений, углекислого и угарного газов и т.д. Если для небольших помещений достаточно простой естественной вентиляции, то для обширных комплексов с множеством отдельных помещений система вентиляции может быть очень сложной и разветвленной, с многочисленными устройствами принудительного нагнетания, очистки, кондиционирования и подогрева воздуха. Для таких сложных вентиляционных систем требуется квалифицированное проектирование вентиляции.

Проектирование — дело нелегкое, но важное

Естественной называется вентиляция, в которой циркуляция и обмен воздуха осуществляется, подчиняясь естественным физическим законам, без монтажа дополнительных средств, принудительно придающих воздуху движение. Это вовсе не означает, что системы естественной вентиляции не требуют планирования и проектирования. Например, естественная вентиляция многоквартирного дома рассчитывается в соответствии с утвержденными санитарными нормами, проект вентиляции включается в типовой проект и закладывается на этапе строительства.

Обмен воздуха осуществляется через комплекс вентиляционных шахт, причем вентиляция носит вытяжной характер, в ее функции входит, прежде всего, удаление испарений и газов, что особенно актуально для газифицированных домов. Приток чистого воздуха снаружи регулируется самими жильцами. Вытяжное отверстие вентиляционной шахты устраивается на кухне, так как, во-первых, именно там располагается основной источник неприятных запахов, испарений и газов, во-вторых, свойственная помещению кухни повышенная температура дополнительно стимулирует ток воздуха. Также вытяжные отверстия в обязательном порядке располагаются в ванной и туалете, либо совмещенном санузле.

Большой комплекс вентиляционных шахт

В большинстве случаев для квартир многоквартирных домов заложенная строителями вытяжная вентиляция вполне достаточна. Небольшие возможные усовершенствования, производимые при ремонте квартиры, связаны, как правило, с монтажом на вытяжное отверстие вентиляторов различной конструкции для принудительного тока воздуха. Возможен также монтаж дополнительных вентиляционных труб для подведения вытяжки к печке, в случае изменения ее расположения. Для таких несложных работ глубокое проектирование вентиляции не требуется.

Иное дело – устройство приточно-вытяжной вентиляции для сложных, многофункциональных помещений большой площади, каким, в частности, является большой частный дом. В этом случае проект вентиляции составляется обязательно. Практика показывает, что при общей площади помещений 1000 и более м2 эффективная естественная вентиляция становится практически невозможной даже летом, с полностью открытыми окнами. Что уж говорить о зиме, когда действует режим повышенного теплосберижения. При таких площадях неизбежными становятся проектирование и установка принудительной вентиляции.

Составление проекта

Проектирование систем вентиляции можно выполнить самостоятельно (если вы обладаете необходимыми навыками), либо поручить соответствующим специалистам. Желательно, если проект вентиляции составляется до начала строительства, как часть общих проектных работ по строительству дома в целом. В этом случае есть возможность выделить отдельное помещение под вентиляционную камеру, заранее рассчитать оптимальные места прокладки воздуховодов и их «вписывание» в интерьер за счет специальных заранее предусмотренных ниш в потолке и стенах. В противном случае маскировка воздуховодов подвесными потолками и фальшстенами приведет к значительному сокращению жилого пространства помещений.

Проект составляется еще до начала строительства

Проектирование вентиляции начинается с составления технического задания, в котором учитывается количество отдельных помещений, их площадь, взаимное расположение (архитектура здания), функции каждого из помещений, количество и расположение объектов, создающих дополнительную нагрузку на вентиляцию – печей, каминов, санузлов и т.п.

Обязательно нужно предусмотреть монтаж совмещения вентиляционной системы с системами кондиционирования и воздушного отопления.

Для того чтобы эффективность системы приточно-вытяжной вентиляции была достаточной, но при этом средства не «вылетали в трубу» требуется серьезный и взвешенный подход к расчету мощности вентиляционной системы.

Расчет проекта

Мощность вентиляции выражается в кубометрах в час (м3/ч) и показывает, какой объем воздуха способна пропустить через себя вся вентиляционная система в единицу времени. Эта величина зависит от двух параметров – необходимой кратности воздухообмена данного объема и максимального количества находящегося в помещении, обслуживаемом проектируемой приточно-вытяжной вентиляцией, людей, а также их рода деятельности. Проект вентиляции требует расчета мощности в зависимости от обоих параметров, после чего выбирается большее значение.

Мощная система вентиляции

Кратность воздухообмена – безразмерная величина, показывающая, сколько раз в течение часа происходит полный воздухообмен в данном помещении. Строительные нормы и правила (СНиП) предусматривают разные нормы кратности воздухообмена для помещений различного функционального назначения. Для жилых помещений в соответствии со СНиП кратность воздухообмена равна 1, но не менее 30м3 на человека в час. Для кухонь и санузлов кратность воздухообмена составляет 1,5, но не менее 60 м3 на человека в час. Необходимая мощность вентиляции в зависимости от кратности воздухообмена рассчитывается по формуле

L = n * V, где:

L –необходимая мощность вентиляции; n – нормативная кратность воздухообмена; V – объем помещения, равный площади помещения, умноженной на высоту потолка.

В зависимости от количества человек необходимую мощность вентиляции рассчитывают по следующей формуле

L = N * LN, где:

N – максимальное количество человек, находящихся в помещении; LN– нормативное часовое потребление воздуха каждым человеком, в зависимости от функционального назначения помещения (которое подразумевает соответствующий род занятий людей в данном помещении).

СНиП 41-01-2003 предусматривает следующие значения LN:

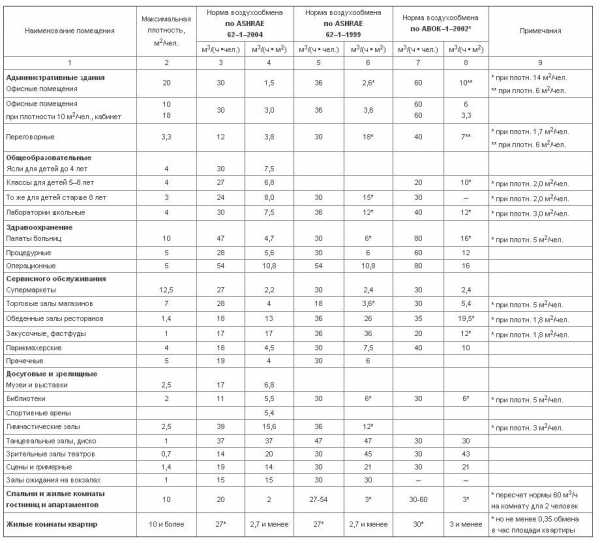

Более гибко оценить объем необходимого воздухообмена, а значит, и мощность вентиляции, позволяют нормативы, составленные различными общественными и профессиональными международными и федеральными организациями, такими как АВОК, ASHRAE и другие. Составленные ими нормативы носят справочно-рекомендательный характер, внесение их в проект вентиляции необязательно, однако их полезность для повышения эффективности проектирования и монтажа сложно переоценить.

Нормативы воздухообмена, составленные негосударственными профессиональными организациями

Обычно необходимая мощность вентиляционной системы находится в пределах: 100-500 м2/ч для квартир; 1000-2500 м2//ч для частных коттеджей; 1000-15000 м2/ч для производственных, складских и административных помещений.

При необходимой мощности 1000 м2/ч и более в проекте предусматривают отдельное помещение – вентиляционную камеру, в которой производится монтаж основного оборудования, а также автоматического блока, который сможет руководить всей системой в соответствии с заложенной программой. Венткамера должна соответствовать следующим параметрам: плюсовая температура в любое время года, достаточная шумоизоляция, обеспечение достаточной мощности электропитания. Если в качестве нагревательного элемента интегрированного в систему вентиляции воздушного отопления используется водяной калорифер, необходим также подвод воды и монтаж гидроизоляции помещения.

При проектировании и монтаже приточно-вытяжной вентиляции жилых помещений шумоизоляции следует уделить особое внимание. Уровень шума, который едва заметен днем, ночью может казаться совершенно нестерпимым.

В соответствие с расчетной мощностью подбирается оборудование вентиляционной системы, протяженность и сечение воздуховодов. При наличии воздушного отопления, воздуховоды должны иметь слой теплоизоляции.

Стоимость проектирования вентиляции будет напрямую зависеть от сложности технического задания.

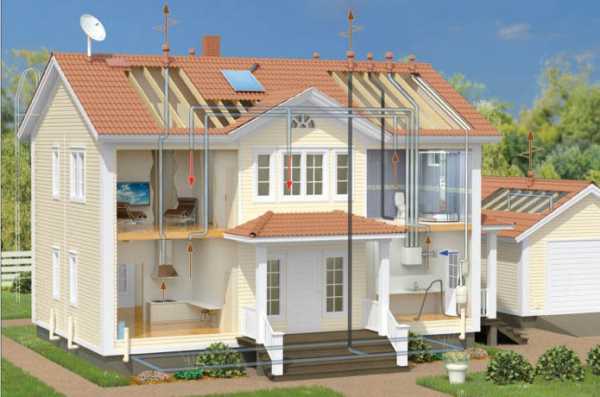

По итогам разработки техзадания, на генеральный чертеж дома наносится схема вентиляционной системы (если система вентиляции проектируется до начала строительства). Либо, в случае, если вентиляционная система разрабатывается для готового дома, составляется отдельный чертеж системы вентиляции загородного дома.

Пример чертежа вентиляционной системы частного дома

В завершении проектирования, составляется смета – итоговая стоимость проекта вентиляции и программа дальнейших работ. После окончания этапа проектирования начинается монтаж вентиляции.

Составление проектного плана системы вентиляции – ответственный этап, являющийся ключевым для всего строительства. Лучше доверить его специалистам.

klivent.biz

Вентиляция в частном доме: проектирование и способы установки

Комфортный климат в помещении обеспечивается вентиляционной системой. Создавая проект своего жилья, необходимо учесть и тип конструкции, посредством которой будет подаваться свежий воздух. Вентиляция в частном доме осуществляется несколькими способами, каждый из которых располагает собственными достоинствами, а также является более предпочтительным в различных ситуациях. От того, насколько верно будет рассчитана данная система, зависит и качество оттока загрязнённого воздуха, что является профилактической мерой в борьбе с плесенью.

Разновидности систем вентиляции

Существует несколько основных типов вентиляционных систем:

  • естественная;
  • принудительная;
  • смешанная.

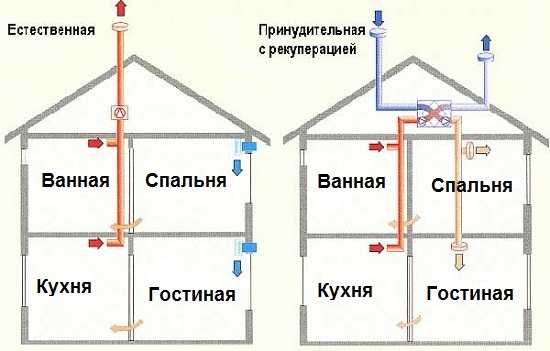

Вентиляция в частном доме, где доступ свежего воздуха обеспечивается посредством воздуховода, без дополнительного оборудования, называется естественной. При этом движение воздушных потоков выполняется под воздействием ветра и зависит от длины, а также сечения воздуховода.

Принудительная вентиляция в частном доме подразумевает наличие дополнительных устройств, среди которых: фильтры, устройства управления, рекуператоры, вентиляторы, а также, непосредственно, блок вентиляции. Смешанный тип чаще всего представляет собой естественную вентиляцию с использованием вытяжки, регулируемой механически.

Установка вентиляции в частном доме производится после оценки факторов, влияющих на выбор способа притока свежего воздуха. В первую очередь следует ориентироваться на уровень загрязнённости окружающей среды.

Если жильё располагается за чертой города и вдали от автомобильных трасс, где воздух идеально чист, то рекомендуется естественная система вентиляции, в противном случае следует задуматься о более дорогостоящей, однако, в значительной мере более действенной — приточно-вытяжной вентиляции.

Играет роль и материал, используемый при постройке дома. Например, простая вентиляция в частном доме (естественного типа), рекомендуется, если применялся кирпич, дерево саман, пено- или газоблок. Принудительные вентиляционные системы лучше устанавливать в случае использования различных панелей (сэндвич, вакуумных и прочих).

Особенности самостоятельного расчёта

Эффективная вентиляция частного дома своими руками подразумевает необходимость проведения ряда расчётов, которые основываются на нескольких факторах, среди них:

  • объём воздуха в помещении;
  • количество людей, проживающих в доме;
  • используемая техника, так как приборы создают электростатическое поле, в результате чего изменяется состав воздуха и из него удаляются аэроионы.

Первым шагом следует провести расчёт воздухообмена — это ключевой параметр, позволяющий определиться с типом вентиляции. Если вентиляция в частном доме естественная, тогда скорость движения воздушных потоков составляет в среднем 1 м3/час, в случае приточно-вытяжной системы это значение приравнивается к 3 м3/час. Учитывается скорость движения воздуха. Когда проектируется вытяжная вентиляция в частном доме естественного типа, подразумевается меньшая скорость движения воздушных потоков, чем во время функционирования принудительной системы.

Чем больше данный параметр, тем меньшее требуется использовать сечение воздуховода. Например, чтобы пропустить 300 м3/час через вытяжку принудительной системы достаточно сечения 160х200 мм или диаметра 200 мм. Для естественной циркуляции воздуха данные значения будут составлять: сечение 250х400 мм или диаметр 350 мм.

Расчёты выполняются в соответствии с различными параметрами:

  • С учётом площади помещения.
  • С учётом санитарно-гигиенических норм.
  • По кратности воздухообмена.

Последний из названных параметров напрямую связан с назначением помещения. Вентиляция кухни в частном доме подразумевает кратность, равную единице. Такие данные определены в нормативных документах. Производимые расчёты притока и вытяжки воздуха в результате должны дать равные результаты. В случае наличия погрешности итоговое значение округляется в большую сторону.

Проектирование и монтаж системы вентиляции

После того, как были проведены расчёты, следует составить план-проект, по которому будет осуществляться вентиляция частный дом здесь является определяющим типом конструкции. Это объясняется возможностью расширить функциональность системы циркуляции воздушных потоков. Речь идёт о выборе поверхности, где будет находиться воздухозаборный щиток:
  • в стене;
  • на потолке;
  • в напольном покрытии.

Вентиляция пола в частном доме особенно необходима, если его конструкция подразумевает деревянный пол на лагах. Это необходимо для того, чтобы в утеплителе и дереве из-за отсутствия циркуляции воздуха не скапливалась влага. Обеспечить свободное движение воздушного потока в подпольном пространстве можно, если сделать так называемые продухи на противоположных стенах ниже уровня пола. Это специальные отверстия, через которые воздух попадает в подпольное пространство. За счёт их сквозного расположения воздух движется под воздействием силы ветра.

Снаружи продухи закрываются сеткой, чтобы исключить риск проникновения сквозь них мелких грызунов. Обеспечив свободную циркуляцию воздуха, следует продумать возможность перетока воздуха из помещения в помещение. Для этой цели используются щели под межкомнатной дверью, достаточный размер которых — 20 мм, или переточные решётки. Данный конструктив устанавливается в стене либо в двери.

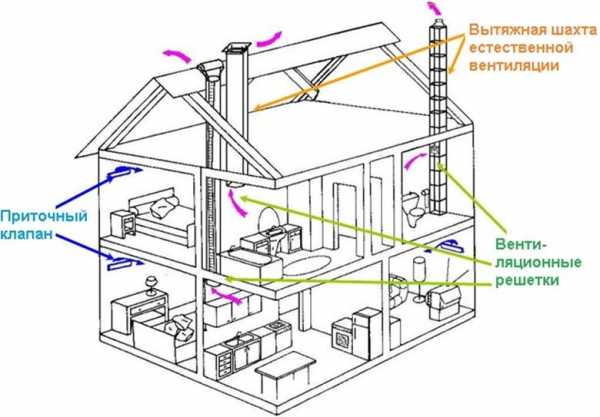

https://www.youtube.com/watch?v=xs9CrADXG_cПрименяется также вентиляция в стене частного дома. Для осуществления доступа воздуха в помещение, которое оснащено герметичными оконными блоками, а также при отсутствии щелей между дверью и дверным проёмом, в стене монтируется приточный клапан. Его конструкция подразумевает сквозную установку и представляет собой патрубок. С внутренней стороны стены и снаружи дома необходимо наличие решёток в нём. В середине патрубка также должна присутствовать решётка. Однако в этом случае решётка осуществляет функцию регулирования количества проникающего воздуха.

Посредством стенового приточного клапана можно полностью прекратить подачу воздуха, а можно лишь снизить её интенсивность благодаря возможности механической регулировки положений решётки. Если было решено монтировать естественную вентиляцию, то необходимо иметь в виду, что от длины воздуховода зависит эффективность системы. Например, в мансардных помещениях такой тип будет практически бесполезен, так как, чем больше длина воздуховода, тем лучше будет тяга воздуха.

oventilyatsii.ru
