Стены каркасного дома своими руками. Как правильно строить?

Стены каркасного дома своими руками

Каркасные дома обычно строят либо из дерева, либо из металла. Металлические каркасные стены намного легче, поскольку выполняются из облегченного профиля. Сборка быстровозводимых стальных конструкций делается по заранее спланированным чертежам, которые проектируются на заводе.

Собрать такой дом своими руками можно за несколько дней. Несмотря на то, что такая конструкция уменьшает нагрузку на фундамент, цена на такой дом будет почти в два раза больше, чем аналогичный каркас из древесины. Из дерева можно построить любое строение, это может быть баня или красивый двухэтажный каркасный дом.

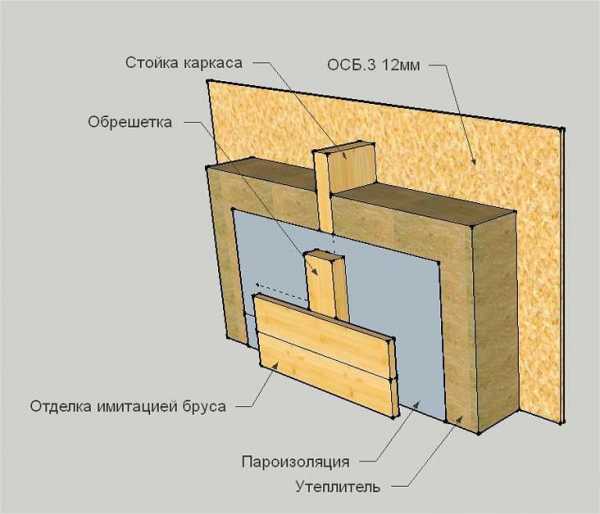

Стены каркасного дома представляют собой полотна из несущих стоек, обрешетки, утеплителя, пароизоляции и отделочного материала. Начальные работы по строительству стен можно начинать только после того, как будет полностью готов пол здания. При этом конструкцию пола необходимо точно выровнять в горизонтальной плоскости, чтобы избежать перекосов стен.

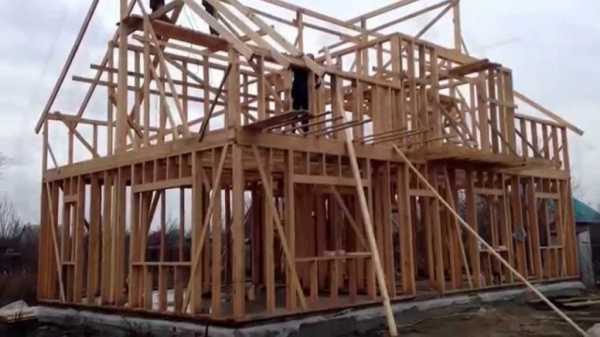

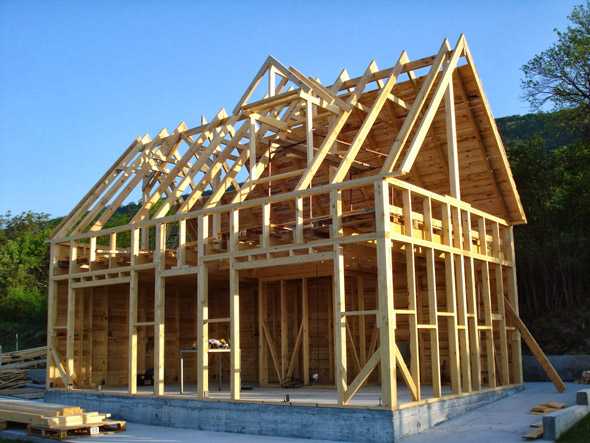

Двухэтажный каркасный дом своими руками. Фото

Перед тем, как сделать каркас, необходимо рассчитать высоту потолка с учетом всей внутренней отделки. Слишком высокий этаж сложно отапливать, да и перерасход материалов никому не нужен. Маленькая высота будет создавать некомфортную атмосферу внутри помещения.

Внешне каркасные дома выглядят очень привлекательно за счет использования природного материала и соблюдения правильных пропорций. Несколько красивых двухэтажных каркасных домов, которые были сделаны владельцами самостоятельно, представлены на фото.

Чтобы построить жилой дом, необходимо иметь проект на руках или хотя бы предварительный эскиз. Эти данные нужны для того чтобы посчитать расход материалов, заказать необходимый объем и правильно выполнить все узловые соединения.

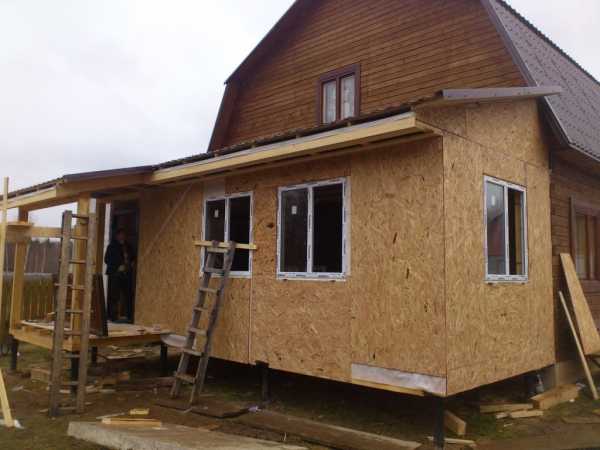

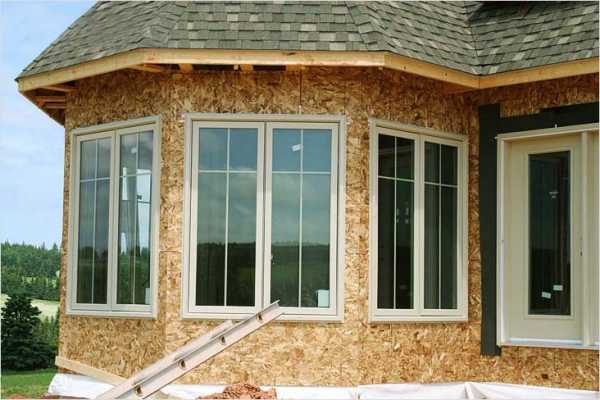

Каркасный дом из ОСБ своими руками

Плиты ОСБ служат для выравнивания внутренней или наружной поверхности стен и используются как основание для отделки. Строить каркас из ОСБ нельзя, несущие конструкции должны быть выполнены из прочного бруса.

Обшивка плитами ОСБ выполняется встык. Швы между плитами можно залить герметиком. Крепление плит выполняется с помощью гвоздей так, чтобы выходящий конец гвоздя заходил в обрешетку или каркас на расстояние, не меньше толщины плиты.

Если строить легкий дом своими руками, деревянный каркас с плитами ОСБ – это один из лучших вариантов. Чтобы каркасный дом правильно функционировал, необходимо предусмотреть правильную теплоизоляцию и пароизоляцию. В каркасном доме, особенно с применением ОСБ плит – это самое важное звено, без которого дом быстро разрушится.

Несмотря на то, что каркасный дом собирается целыми стенами, как обычный конструктор, при строительстве нельзя обойтись без дополнительных затрат на непредвиденные ситуации. Самостоятельные работы значительно сокращают бюджет, главное экономить не на качестве материалов, а на их себестоимости.

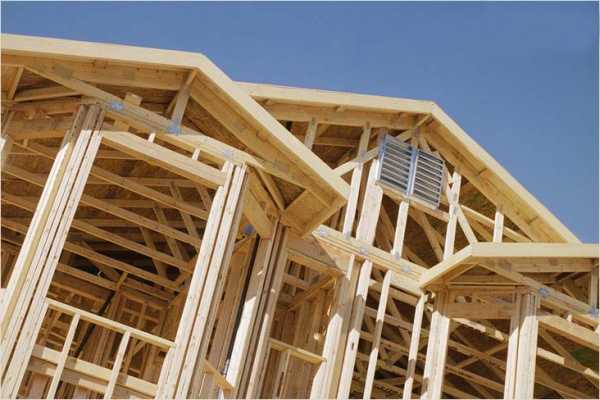

Как сделать каркас своими руками?

Перед тем, как построить каркас необходимо изучить чертежи. Расположение несущих стоек выполняется в зависимости от нагрузки от элементов здания расположенных выше. Чем меньше расстояние между стойками, тем более прочной будет стена на вертикальную нагрузку.

Вертикальные стойки крепятся к полу специальными нагелями. Чтобы обеспечить стойкам необходимую устойчивость с двух сторон монтируют временные укосины, которые крепят гвоздями к элементам пола и стойки.

После того, как основные стойки установлены, надо проверить их соответствие проектному положению. Дальше монтируются подпорные брусья, которые держат обвязочную балку по верху. В местах, где предусматриваются межкомнатные перегородки, также следует установить опоры и обшить их либо листами ОСБ, либо обрешеткой.

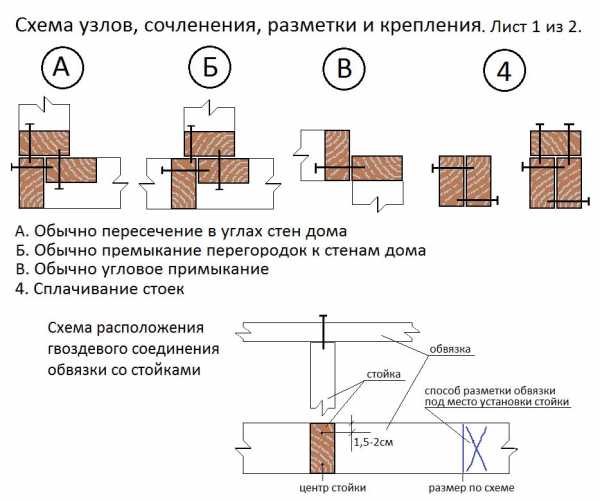

Крепление коротких брусьев всегда выполняется шпунтом на половину доски. Это обеспечивается прочность соединения на разрыв. Вертикальный каркас обязательно необходимо развязать горизонтальными брусьями.

После установки всех элементов каркаса, временные укосины постепенно снимают и заменяют постоянными из прочного бруса. Эти укосы должны находиться в плоскости стены. Они придают каркасу дополнительной устойчивости.

Жилой дом своими руками: инструкция с фото

Чтобы строить дом своими руками, необходимо изучить правильную технологическую последовательность. Сначала разрабатывается проект, изучается местность и способность грунта воспринимать нагрузку. Некоторые грунты настолько слабые, что обычные дома на них строить нельзя.

После выбирается тип фундамента. Здесь важно определить глубину промерзания грунта и заложить подошву фундамента ниже этой отметки, чтобы зимой грунт, вспучиваясь, не выдавливал конструкции основания.

Под каркасный дом чаще всего делают свайные фундаменты с ростверком. Верхняя кромка ростверка должна быть тщательно выровнена, если с первого раза этого достичь не удалось, следует установить маяки и уложить слой выравнивающего раствора по направляющим.

Затем укладывается пол, пространство между лагами заполняется утеплителем. По чистовому полу начинают монтаж стен. По верху укладывают обвязочную балку по периметру здания. Если здание строится не одноэтажное, делают перекрытие и повторяют процедуру аналогично первому этажу.

Завершающим этапом строительства несущих конструкций дома является сооружение кровли. После этого можно приступать к выполнению отделочных работ.

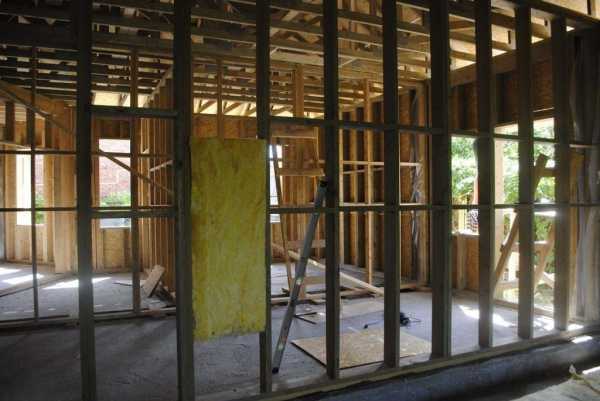

Утепление каркасного дома

Утепление в каркасном доме следует выполнять только после проведения теплотехнического расчета. Подбор материалов решает насколько уютно и комфортно будет внутри дома. Утеплитель укладывается между обрешеткой, к которой будет крепиться наружная отделка. Каркасный дом следует строить после подбора материалов по теплоизоляции.

Установленный утеплитель необходимо защитить от попадания влаги, иначе через пару лет его эффективность полностью пропадет и дом быстро разрушится. С каждым днем ухудшения работы утеплителя будет все больше затрат на отопление всего здания.

Необходимо знать, как правильно защитить утеплитель. Эта информация всегда указывается на утепляющей продукции. В большинстве случаев достаточно установить пароизоляцию поверх утеплителя, перед внешней отделкой.

Здесь важно использовать специализированные материалы для пароизоляции, потому что они имеют слоеную структуру и способны пропускать воздух, но не влагу. Применение обычного полиэтилена рушит всю систему правильного строительства. Пленка не дает зданию «дышать». Это привод к появлению конденсата и грибка на деревянных конструкциях, даже если их пропитать специальными защитными растворами.

Как построить каркасный дом целыми стенами. Строй и живи

Программа «Строй и живи» становится популярной в нашей стране. Немного окунувшись в технологию строительства, можно самостоятельно выполнить все работы и через несколько месяцев заехать в собственный дом.

Строительство дома целыми стенами начинается с подготовки основания и несущего каркаса. Готовые стены не являются несущими элементами, а только навесными. Нагрузку на фундамент передают стойки каркаса. Сами стены желательно делать максимально облегченными, чтобы уменьшить давление на фундаментную часть.

Сборку готовых стен выполняют на отдельном стеллаже, который имеет ровную поверхность. Особое внимание следует уделить стыковым соединениям, они должны быть аккуратно подогнаны так, чтобы в процессе монтажа исключить образование открытых участков, которые впоследствии придется заделывать герметиком.

Сборка целых стен осуществляется только по заранее подготовленным чертежам. Иначе не получится правильно обеспечить несущую способность каркаса. Вес каждой готовой стены суммируется, часть его воздействует на стойки, все остальное давление передается на фундамент.

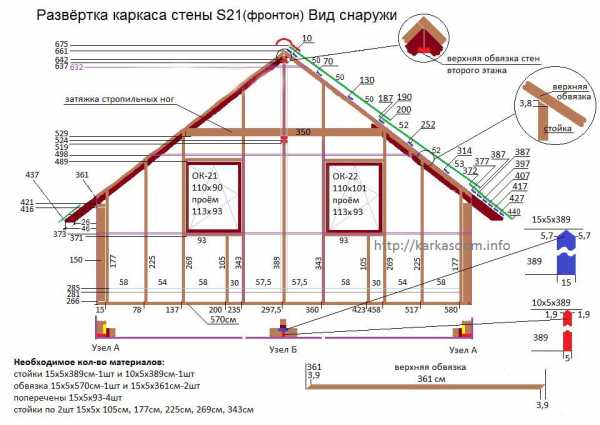

Как правильно строить каркасный дом? Чертежи

Чертежи разрабатываются индивидуально для каждого строительства. Даже существующие типовые проекты необходимо привязывать к местности, учитывать особенности грунта и рельефа.

Комплект чертежей проходит экспертную проверку на качество и правильность принятых решений. Только после этого допускается строительство по чертежным рекомендациям.

Чертежи дают полное представление о том, где какие элементы нужно устанавливать, как крепить, на каком расстоянии выполнять соединение. Небольшой эскиз из полноценного проекта представлен на фото.

В разработке проекта участвует не только архитектор, но также инженер-конструктор, который рассчитывает конструкции на прочность и устойчивость. Это дает гарантию того, что здание прослужит долго и надежно.

Особенностью проекта является полная сборка всех необходимых материалов в спецификацию. Имея на руках чертежи можно предварительно заказать не только основные материалы, но также расходные элементы с максимальной точностью.

Эти объемы закладываются в сметную стоимость строительства. В результате чертежи показывают точные затраты на выполнение строительных работ и расходы на материалы.

Вам понравится

svoimirukami.lesstroy.net

Четыре этапа строительства каркасного дома своими руками

Кирпич или пеноблоки? А, может, брус или бревна? Каждый будущий владелец дома решает вопрос выбора технологии возведения стен, исходя из финансовых возможностей, времени на постройку, требований к жилью и даже условий участка (почвы, уровня залегания грунтовых вод). Каркасный дом – одно из наиболее оптимальных решений, если жилье необходимо воздвигнуть быстро и недорого, а быть оно должно теплым и комфортным. Такой дом можно построить за один сезон, в отличие от кирпичного, и сделать это без привлечения крупной строительной техники и даже практически в одиночку, так как материалы для него весят немного, а строительство можно вести поэтапно.

Этап 1: Выбор места и возведение фундамента

Обязательно стоит проанализировать особенности участка, определяемого под постройку каркасного дома, из-за использования в нем большого количества деревянных элементов. Стоит выбирать наиболее сухое место на возвышенности, поскольку сырость вызовет быстрое гниение древесины. Не стоит также выбирать участок со старыми деревьями, так как их корневая система способствуют скорейшему разрушению фундамента. Также лучше избегать площадок с высоким залеганием грунтовых вод, так как почва на них не стабильна, и каркас дома может «повести».

Для таких домов возводят мелко заглубленные виды фундамента: ленточный, столбчатый, из бетонных блоков. Обеспечением гарантии прочности в ленточном фундаменте служит арматура, в столбчатом – монолитный ростверк, а в блочном фундаменте – железобетонные обвязки. В целом, правила и технология закладки фундамента не отличается от таковой для других типов домов.

По периметру будущего дома, поверх фундамента, прокладывают деревянный брус, пропитанный антисептиком, под него укладывают рубероид. Конструкцию укрепляют анкерными болтами. Обязательно проверяют углы при помощи уровня, чтобы не было перекосов. Черновой пол можно сделать из необрезной доски. Сначала кладут лаги, между ними утеплитель из пенополистирола или базальтовой ваты, а сверху укладывают доски. Перекрытие также можно залить из бетона.

Этап 2: Сборка каркаса

После того, как постелены полы, начинают возведение стен. В основе дома каркас — это жесткая конструкция из вертикальных стоек квадратного сечения и привязанных к ним горизонтальных обвязок и ригелей. Каркасные конструкции бывают металлические и деревянные. Каркас из металла стоит дороже деревянного и для его монтажа необходимо сварочное оборудование и навыки работы с ним. Зато в этом случае можно сэкономить на фундаменте, так как полые металлические профили весят меньше деревянных.

Деревянный каркас изготавливают из дуба или другой качественной и прочной древесины. Размер брусьев выбирается не менее 150*150 мм, длина — в соответствии с высотой дома. Углы соединяют соединением «шип-паз», их очень тщательно подгоняют, чтобы не было зазоров.

Не рекомендуется применять металлический крепеж, потому что древесина быстро гниет при соприкосновении с металлическими предметами. Надёжнее будет закрепить соединения нагелями, это увеличит срок эксплуатации.

Балки устанавливают каждые 300, 400 или 600 мм, выбирая расстояние в соответствии с материалом обшивки. В местах, где предполагается установка окон, следует заложить под ними дополнительные горизонтальные балки.

Этап 3: Возведение и утепление стен

Теплоизоляционные материалы и материалы, применяемые для облицовки стен, выбирают в зависимости от предназначения жилья. Изнутри стены обшивают досками, ОСП или гипсоволокнистыми плитами при помощи саморезов. С выбором материала лучше определиться до монтажа каркаса, чтобы заложить стойками с учетом его ширины.

Если дом предназначается для круглогодичного проживания, для утепления стоит остановиться на пенополистироле толщиной не менее 5 см или аналогичном слое минеральной ваты. Для летней дачи можно обойтись более тонким утеплителем. Термоизоляционный материал укладывается между балками так, чтобы не оставалось пустот, и фиксируется скобами или специальными крепежами. Поверх утеплителя к стойкам крепится гидроизоляционная пленка и набивается обрешетка из тонких реек, чтобы обеспечить вентиляцию между домом и внешней обшивкой.

Снаружи обшить каркасный дом можно виниловым сайдингом, вагонкой, ОСП или псевдобрусом. Сайдинг монтируется согласно общим правилам, описанным здесь. Деревянную же обшивку лучше прибивать под углом 30-45 градусов и делать это не очень прочно, т.к. дерево может рассохнуться или наоборот набухнуть.

Этап 4: Крыша и заключительные работы

Заканчивают строительство возведением крыши. Оптимальный вариант – двухскатная крыша, стропильная система для которой монтируется по стандартной технологии, как рассказывается в этой статье. Выбор кровельного материала зависит от желания и вкуса хозяев. Материалов для этого множество: и черепица, и мягкая кровля, и металлический профнастил. Однако глиняную черепицу лучше не использовать в каркасном строительстве из-за ее большого веса.

Заканчивают строительство дома установкой окон и дверей. Если в доме будут проживать только летом, достаточно будет окон с одним стеклом. При проживании в доме круглый год следует установить стеклопакеты.

Возведенный по всем правилам и с соблюдением всех тех технологий, каркасный дом прослужит своим хозяевам не меньше, чем каменный, и будет таким же теплым и прочным.

masterim.guru

пошаговая инструкция с фото и видео, подробная схема

Самым быстрым способом строительства дома своими руками является выбор в пользу каркасной технологии. При этом на строительство каркасного дома уходит значительно меньше средств, чем на другой вид постройки. Всю работу можно выполнить самостоятельно, составив подробную схему и руководствуясь пошаговой инструкцией. Многие моменты хорошо освещены в тематических видео, отдельные нюансы становятся понятными при просмотре, размещенных в статье фото.

Выбор технологии, участка, устройство фундамента

Чаще всего каркасные дома возводят по двум технологиям: каркасно-рамочной и каркасно-щитовой. Тогда как, используя 2-й способ, монтажные работы придется выполнять с привлечением специальной техники, то первая технология позволяет обойтись своими силами.

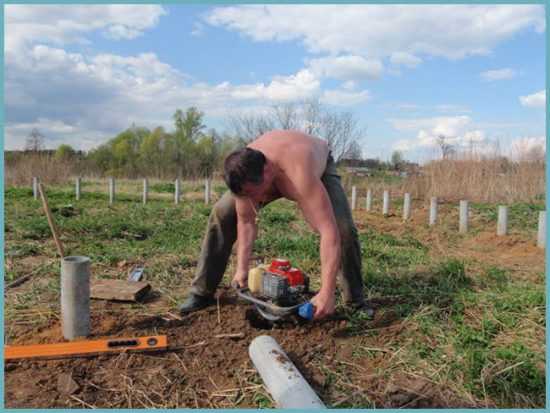

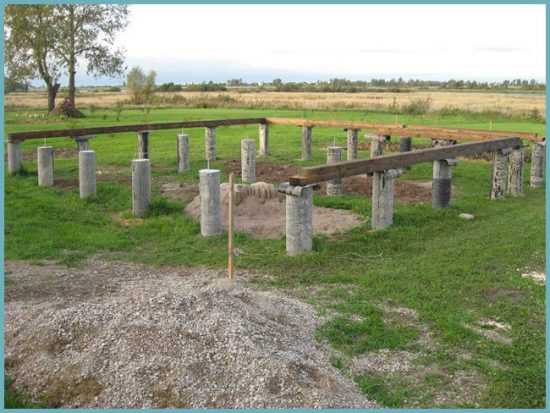

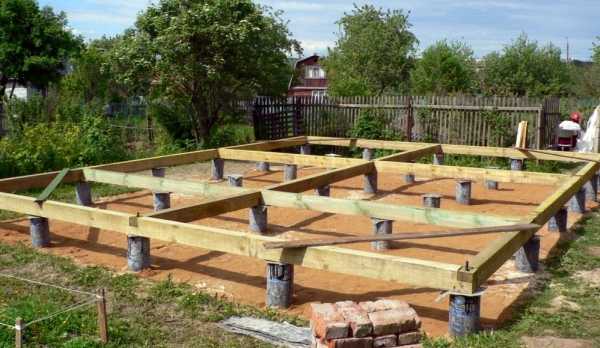

Обустройство столбчатого фундамента

Определившись с методом строительства, следует детально изучить участок. Лучший вариант, когда он находится на возвышении и достаточно сухой. Если на отведенном под строительство месте есть старые деревья, то их необходимо тщательно выкорчевать. Если часть корней останется, то пойдет молодая поросль и это приведет к разрушению фундамента.

Профессиональные строители не рекомендуют строить каркасный дом высотой более чем 2 этажа. Поскольку дом получается легким, то мощный фундамент не нужен. Его назначение — обеспечивать стабильное положение рамы. Что касается типа, то подойдет столбчатый, ленточный, на основе бетонных блоков. Для жесткости в ленточный фундамент закладывают арматуру, в столбчатом — устраивают ростверк, используя для этого монолитную ленту или швеллер.

Внимание: избегайте участков с нестабильной почвой, где грунтовые воды подходят близко к поверхности.

Пошаговая инструкция по устройству каркасного дома своими руками

Вся прелесть каркасного строительства в том, что дом можно возвести в течение одного сезона. При этом небольшой вес материалов позволяет обойтись без тяжелых строительных машин и выполнить всю работу практически самому.

Что касается качества, то правильно построенный и красиво отделанный каркасный дом трудно отличить от сруба из бруса. В плане финансов он обойдется куда дешевле из-за того, что как раз этого самого бруса уйдет значительно меньше.

Коммуникации, черновой пол

Каркасный дом устроен так, что монтаж коммуникаций выполняют при возведении фундамента. Для инженерных сетей в грунте устраивают углубления, гидроизолируют их и утепляют. При этом на схему наносят все соединения с целью облегчения дальнейшего монтажа.

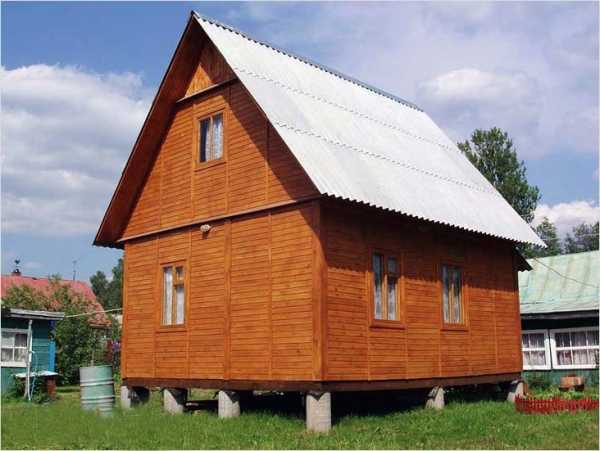

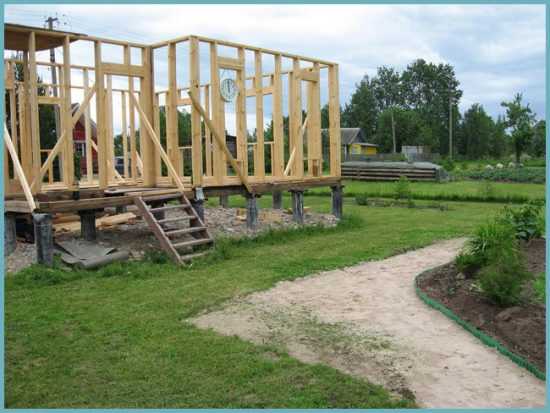

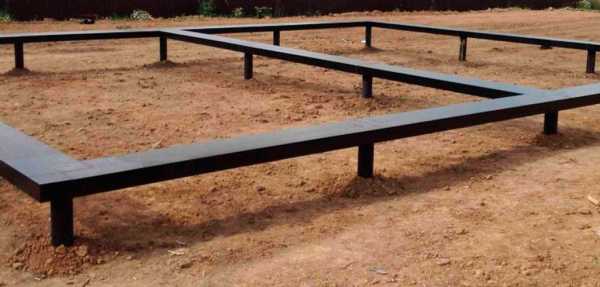

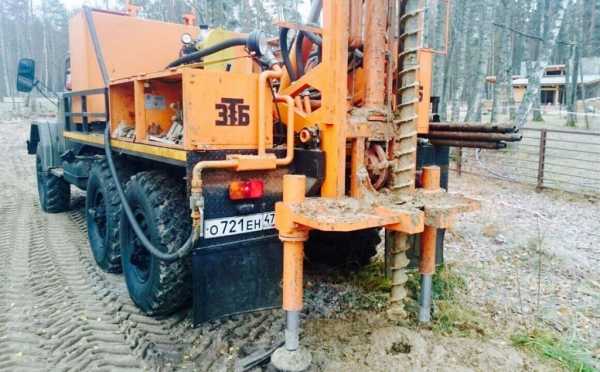

Строительство дома на сваях

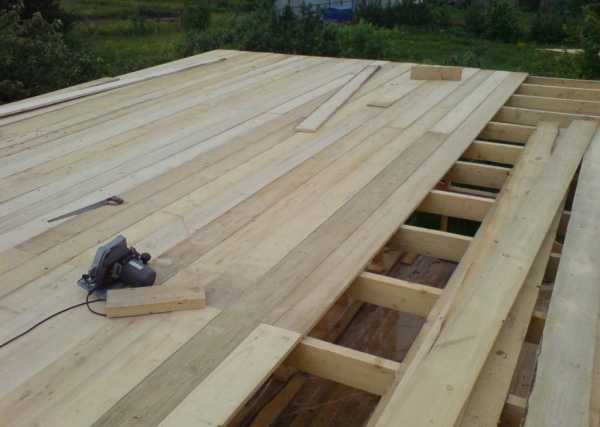

После этого приступают к устройству чернового пола. Зачастую останавливают выбор на бетонной стяжке, высотой около 100 мм. Придерживаются следующей технологии:

монтируют опалубку;
укладывают тепло и гидроизолирующий слой;
заливают бетон;
устанавливают лаги на застывшую стяжку;
утепляют конструкцию, разложив между лагами базальтовую вату или пенополистирол;
раскладывают по лагам доски.

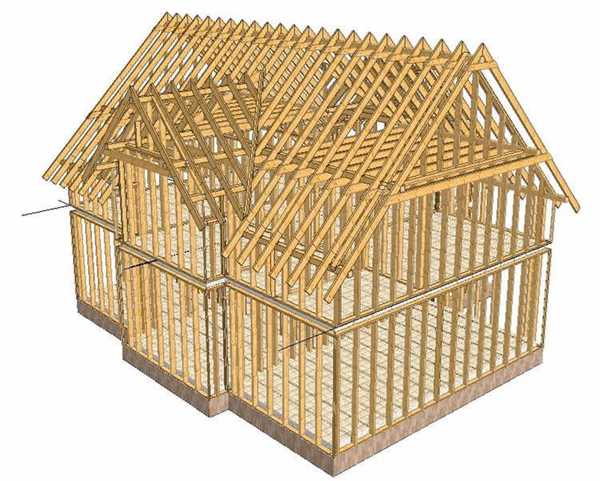

Каркас

Следующим этапом строительства является возведение каркаса. Он является основой дома такого типа и представляет собой конструкцию, состоящую из вертикальных стоек, ригелей, горизонтальных обвязок. Изготавливают его как из дерева, так и из металла. Деревянный каркас является более простым и дешевым вариантом, в этом случае не нужно применять сварочное оборудование.

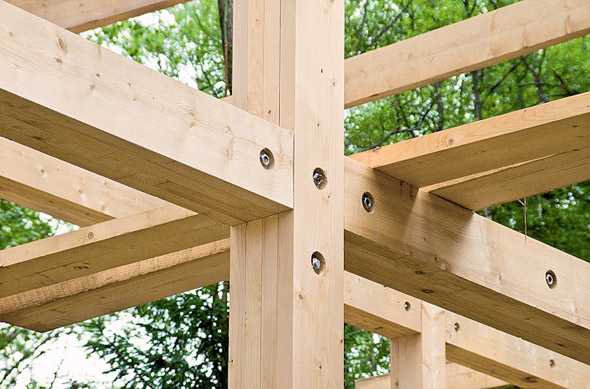

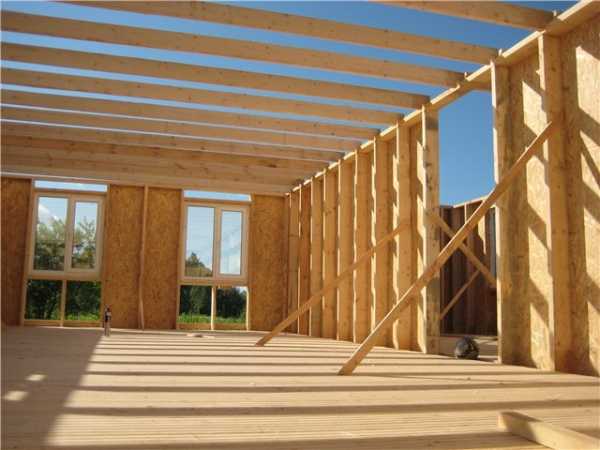

Возведение каркаса

Для деревянного каркаса нужна древесина высокого качества с максимальной влажностью 12%. Минимальное сечение брусьев 15 х 15 см, а длина подбирается по высоте дома. Углы соединяют методом шип-паз так, чтобы зазоры полностью отсутствовали. К брусьям крепят балки с шагом 30, 40, 60 см в зависимости от того, какой материал выбран для обшивки. Под будущими окнами закладывают дополнительные балки. В качестве наружной обшивки дома используют вагонку, доски, ОСБ.

Перед тем как приступить к работе, необходимо обработать антисептиком всю древесину и подождать, пока он полностью впитается. Это необходимо не только для защиты от грызунов и насекомых, но и для того, чтобы хорошо сохранилась первоначальная форма и размеры материала.

Внимание: чтобы обеспечить долговечность каркасного дома не используйте металлических соединений. Дерево, контактируя с металлом, гниет. Самым надежным креплением являются деревянные нагели. Для большей жесткости каркас раскрепляют раскосами.

Поможет правильно устроить каркас будущего дома просмотр этого видео:

Стены

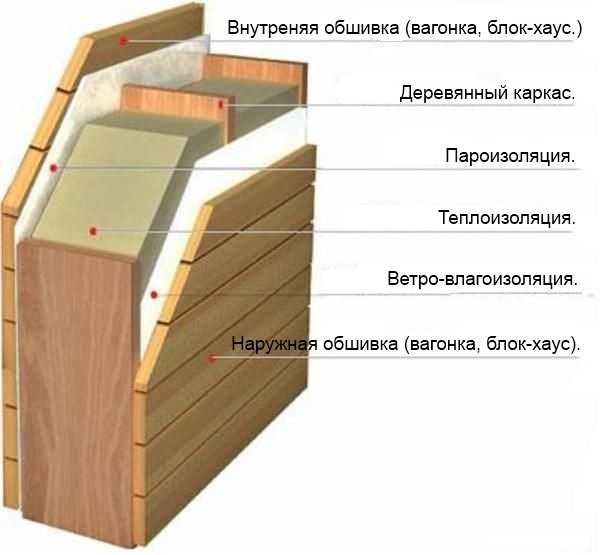

Каркасная стена состоит из собственно каркаса и утеплителя. Выполняют их по следующей технологии:

Внешнюю сторону готового каркаса оббивают рулонным гидроизолирующим материалом.
Поверх этого слоя устраивают обрешетку, чтобы обеспечить вентилируемый зазор.
Обшивают стены снаружи блокхаусом, вагонкой или другим материалом.
Свободное пространство между стойками заполняют утеплителем и фиксируют его скобами. При этом, когда в доме собираются жить постоянно, то выбирают пенополистирол или минеральную вату толщиной минимум 50 мм. Для дачного варианта используют более тонкий утеплитель.
На внутреннюю сторону стены помещают слой парогидроизоляции и набивают обрешетку.
Дальше следует отделочный слой. Чаще всего для этой цели используют гипсокартон.

Совет: лучше, когда все детали дома выполнены из дерева одной породы.

Внутренние перегородки

В основном перегородки монтируют из такого же бруса, как и основной каркас, хотя иногда используют и брус 100 х 50 мм, но только в одноэтажных домах. Структура внутренних стен проще, чем внешних.

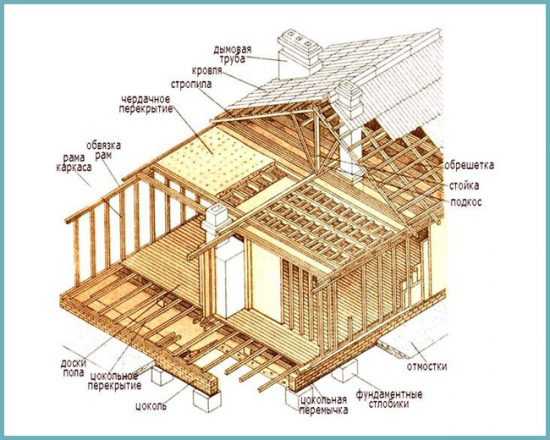

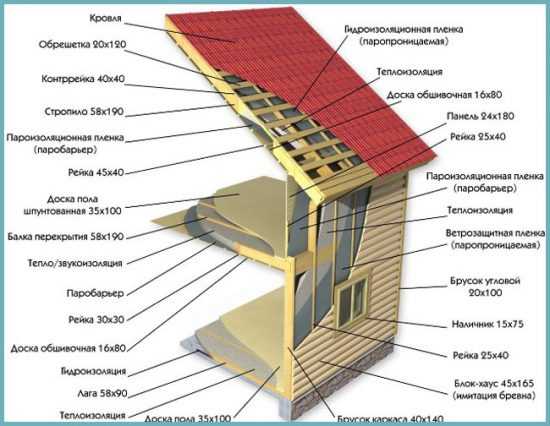

Чертеж каркасного дома

Если рассматривать простую схему, то включает она следующие элементы:

стойки каркаса;
утеплитель;
2-сторонняя многофункциональная или пароизолирующая мембрана;
отделка.

Можно использовать и готовые, выпускаемые в промышленных масштабах, сендвич-панели, тогда вся работа сводится только к их монтажу и вырезанию проемов.

Окна

Строительные нормы гласят, что окна должны занимать 18% площади стен. Для загородного коттеджа, предназначенного для постоянного проживания, оптимальный вариант — двойные стеклопакеты.

В местах, где проектом предусмотрены оконные проемы и двери выпиливают очень аккуратно вертикальные стойки посредине. Вверху и внизу получившегося проема закрепляют плотно прилегающие к получившимся отрезкам, идеально ровные горизонтальные доски. После того как будут завершены работы по устройству крыши, в эти места просто вставляются готовые рамы.

Крыша

У каркасного дома конструкция крыши более проста. С учетом того, что самая большая механическая нагрузка приходится на каркас, сооружать его надо в соответствии со всеми требованиями. При этом крыша может приобретать любые очертания, требующие установки стропил различной степени сложности.

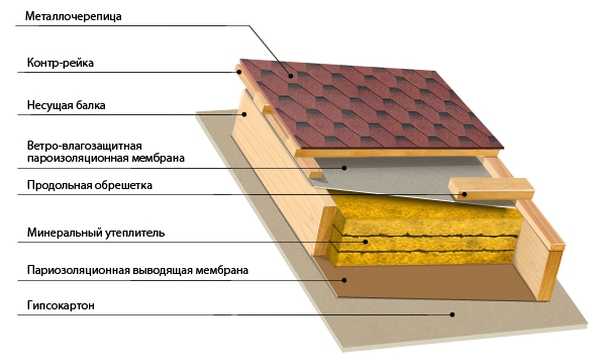

Схема: обустройство крыши дома

Варианты подбирают, исходя из параметров дома и его конструктивных особенностей. Пошаговый монтаж осуществляется следующим образом:

Выполняют детальную схему монтажа стропильной системы. Рассчитывают шаг, опираясь на размер стойки, определяются с размером пролетов, исходя из площади сечения балок. При этом нормальный шаг — 40-100 см, пролет — 2,5-5 м.
Монтируют стропила, закрепляя их кровельными гвоздями, пластинами, уголками. Опорой стропилам служит жестко зафиксированный маурлет 10 х 10 см. Для соединения стропильных ног используют накладки зубчатые.
Устраивают обрешетку. Вид ее зависит от выбора кровельного материала. Если это металлопрофиль, то используют брус 5 х 5 см. Крепят его через каждые 0,5 м. Под гибкую черепицу устраивают сплошную обрешетку из ОСП.

Внимание: при пролете более 5 м под стропила устанавливают подпор.

Перекрытие для неотапливаемого чердака, состоит из таких слоев:

несущий брус;
дощатая подшивка пола;
черновой 9 мм пол из плит ОСП или ЦСП;
тепло и пароизоляция;
основание пола из ЦСП;
теплоизолятор;
стяжка со слоем гидроизоляции.

Материалом для стропил служат деревянные балки, при этом шаг стропил равняется шагу стоек каркаса. В основном для каркасных домов устраивают скатную или плоскую кровлю.

Внимание: рассчитывая шаг, принимайте во внимание как нагрузку, так и сечение балок, пролеты, материал покрытия.

Как видите, работы по монтажу каркасного дома не очень сложные. Для самостоятельного возведения такого дома вам хватит сведений, полученных после прочтения этой статьи, а к профессиональным строителям понадобится обращаться разве что за дополнительной консультацией.
