Теплый водяной пол под плитку: технология укладки и возможные ошибки. Как укладывать водяной теплый пол под плитку в частном доме

ГлавнаяПолКак укладывать водяной теплый пол под плитку в частном доме

Как сделать теплый водяной пол под плитку своими руками — жми!

Теплый водяной пол является отличным вариантом, способным заменить традиционное отопление. Данная система позволяет распределять тепло равномерно по всему помещению, в результате чего не образуются аномальные низкие или высокие температурные зоны. К тому же теплые водяные полы под плитку можно установить без проблем даже своими руками.

Также возможно осуществить их монтаж на кухне и в ванной комнате. Такие полы будут устойчивы к влажной уборке с применением чистящих средств.

Но не стоит забыть о необходимости получить разрешения на подключение такого пола к централизованной системе отопления.

Всю технологию устройства теплого пола можно разделить на три основных этапа:

  1. Подготовительная.
  2. Установка труб и стяжки.
  3. Укладка плитки.

Подготовка основания

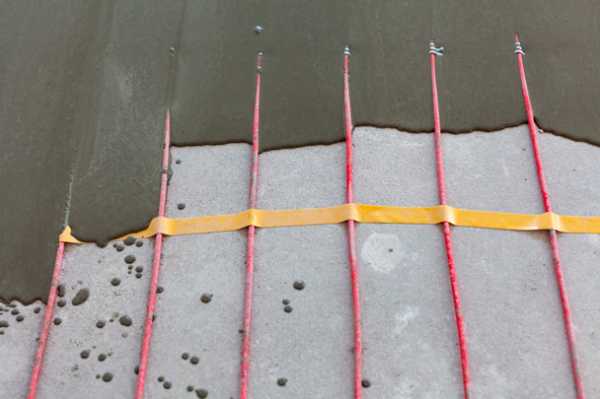

Для компенсации теплового расширения используют демпферную ленту, которую клеят по всему периметру помещения

До начала монтажа систем водяного пола необходимо должным образом провести подготовку. Для этого убирается весь мусор, и выравнивается поверхность основания, чтобы не было перепадов уровня или выступов. Если их не убрать, то вода в системе теплого пола будет неравномерно распространять по помещению тепло, так как будет нарушена её циркуляция.

Для достижения максимальной точности стоит использовать уровень.

Далее необходимо положить гидроизоляционный слой, чтобы на основании не образовывался конденсат. Все стыки этого слоя заклеиваются обычным строительным скотчем. Затем настилается теплоизоляция, в качестве которой обычно применяют пенобетон. На теплоизоляционный слой укладывается арматурная сетка. Она сделает стяжку достаточно жесткой.

Прокладка системы обогрева

По окончании монтажа всей системы, водяные контуры подключаются к коллектору, после чего проверяется её герметичность

Трубы укладывают на основание и через каждый метр на арматурной сетке их необходимо фиксировать хомутами. Для того чтобы избежать их повреждений или деформации во время нагрева, делать это надо без особой жесткости. Трубы должны находиться на расстоянии минимум 10 см друг от друга.

Чтобы проверить надежность системы, необходимо в трубы подать нагретую воду под давлением в полтора раза выше нормального. Если в течение 15 минут не выявляются протечки, можно приступить к следующему шагу – заливки бетонной стяжки.

Правильная высота такого слоя при теплых полах должна быть исключительно больше 5 см. Для этого можно применять как обычный песчано-цем

pilorama-chita.ru

Монтаж водяного теплого пола под плитку

У многих людей керамическая плитка под ногами ассоциируется с прохладой. И это не всегда приятно.

Например, в ванной ступать на холодную плитку не комфортно.

Хорошее решение – положить теплый водяной пол под плитку.

Основной его плюс – уменьшение затрат на отопление и при этом — равномерный обогрев помещения.

Конструкция такого пола подразумевает монтаж труб в бетонную стяжку. Помещение будет обогреваться снизу, тепло распределяться равномерно, ноги не будут мерзнуть.

В ванной, санузле, на кухне, в коридоре в качестве напольного покрытия часто используют керамическую плитку. Она — прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию, поэтому под нее есть смысл положить водяной теплый пол.

Минусами такой системы обогрева могут быть сложность монтажа и его невозможность в некоторых помещениях.

Теплый водяной пол идеально подойдет для обогрева частного дома. В квартирах такую систему обогрева можно устанавливать не всегда: сложно подключиться к центральному отоплению.

Жильцам «хрущевок» вряд ли ЖКО даст разрешение на монтаж системы.

Да и низкие потолки в таких квартирах! А на водяной пол сантиметров 10 уйдет. Лифты, опять — таки, не везде есть, поэтому подъем стройматериалов (например, цемента и песка для стяжки) — это тоже дополнительные расходы.

В новостройках устройство теплых полов возможно, если это было предусмотрено проектом.

Такой обогрев можно обустроить в квартире, где уже есть система автономного отопления.

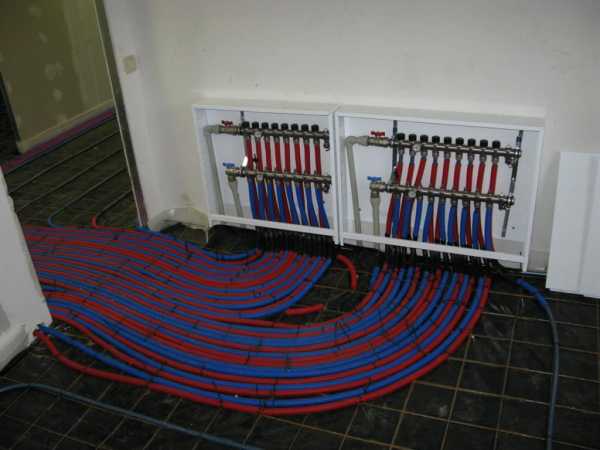

Коллекторный шкаф — где ему место?

Приступая к монтажу водяного пола нужно выбрать место для коллектора и установить под него специальную «коробку» — коллекторный ящик.

Коллектор (разветвитель) — это патрубок, от которого идет ряд отводов.

Он нужен для того, чтобы несколько контуров теплого пола подключить к подаче теплой воды и забору обратной, уже охлажденной.

Так же он служит для регулировки и настройки всей системы.

В коллекторе обязательны сливной отвод и воздухоотводной клапан. Размеры коллекторного ящика зависят от габаритов элементов коллекторной группы.

Коллекторный шкаф должен быть размещен так, чтобы трубы были одинаково удалены от всех контуров.

Иногда он может быть приближен к самым большим контурам. Скрыть шкаф можно, монтируя его в стену, если эта стена — не «несущая». Вся система подключается к котлу.

При выборе нагревательного котла главный критерий — его мощность.

В котле может быть уже встроенный насос. Чаще всего его одного хватает для отопления помещения 120-150 м². При большей площади нужны дополнительные насосы. На котле (входе и выходе) располагают запорные клапаны. Они дают возможность отключить котел, если нужно будет его ремонтировать, не сливая воду.

Готовим поверхность!

Место под укладку водяного пола нужно зачистить, убрать мусор, выровнять, возможно даже придется демонтировать полностью старую стяжку.

Главная цель — выровнять пол, перепады более 10 мм недопустимы!

Все внимание – теплоизоляции!

В начале монтажа под трубы прокладывается теплоизоляция, благодаря этому все тепло пойдет вверх.

Для теплоизоляции часто выбирают плиты полистирола.

Толщина слоя определяется по необходимости: чем больше теплопотери, тем толще нужно брать плиту. Кроме полистирола можно взять и другой утеплитель.

Его выбор зависит от нескольких факторов: где расположено помещение, какой тип пола, какая основная система отопления.

Если помещение достаточно хорошо обогревается центральной системой отопления, а теплые полы под плитку укладывают в качестве дополнительного обогрева, то можно взять вспененный полиэтилен с фольгированным покрытием (пенофол).

Если под полами – неотапливаемый подвал или вообще грунт, то утеплитель может быть выбран посерьезней: керамзит и пенополистирол (листы толщиной в 50-100 мм).

Сейчас уже выпускаются утеплители для теплых полов с уже проложенными на них специальными ячейками для укладки труб, такой материал удобен в использовании.

Ее применение обязательно. Она компенсирует тепловое расширение, происходящее в бетонной стяжке.

  • Поверх расстилают для гидроизоляции полиэтиленовую пленку.
  • Затем укладывается арматурная сетка. Пруты арматурной сетки могут быть толщиной 4 — 5 мм, ее ячейки 10 на 10 или 15 на 15 см.

С помощью пластиковых хомутиков трубы крепят к арматурной сетке. Компенсационные швы дополнительно защищают гофрированной трубой. Для более прочного крепления иногда поверх труб располагают еще один слой арматурной сетки.

Какие трубы предпочтительней?

Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.

Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.

Главное, чтобы труба выдерживала нагрев до 95 градусов и давление в 10 Бар.

Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.

Способы укладки

Самые распространенные способы укладки:

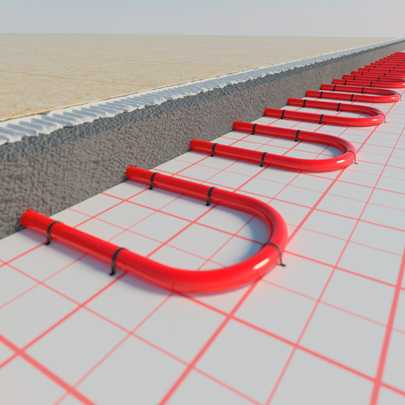

Змейка

Трубы укладывают от внешних стен помещения, так как они более холодные.

Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.

Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.

Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.

Двойная змейка

Способ похож на предыдущий, но более сложный.

Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.

Змейкой не удобно укладывать трубы в санузле, где нужно обходить унитаз, биде и т. д.

Спираль

Трубы начинают вести по периметру помещения, направляясь к центру.

Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.

Этот способ среди многих специалистов считается самым надежным и легким в монтаже.

А пользователям он дает ровное распределение тепла и, следовательно, комфорт.

Если нужно усилить утепление каких — то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше — обычным расчетным шагом.

Способ укладки может зависит и от «геометрии» помещения: в вытянутой, узкой комнате лучше применить «змейку», а в маленькой квадратной подойдет — «спираль».

Способы можно совмещать.

Верный шаг

От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.

Шаг выбирают разный: самый маленький — 50 мм, самый большой допускается — 600 мм. Часто применяют шаг в 150, 200 и 300 мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.

  • Когда отопительная нагрузка меньше 50 Вт/м², можно применить укладку с постоянным шагом 300 мм.
  • Когда отопительная нагрузка высокая (более 80 Вт/м²), тогда и шаг укладки может быть 150 мм.

Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.

При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже 15 см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Видеоинструкция

Видео описание монтажа водяного теплого пола под плитку, с рекомендациями по подбору оборудования и выполнению работ.

Важные акценты!

При укладке теплого водяного пола очень важно правильно рассчитать и распределить трубы. Много нюансов, их все учесть для дилетанта будет очень сложно. Лучше расчет доверить специалистам. Ведь в случае ошибки вся работа системы сведется на нет или будут неприятные последствия.

Перед тем, как рассчитывать количество необходимых материалов, желательно представить, как в данном помещении будет расположена мебель. Это может сэкономить деньги, ведь под мебелью на низких ножках нет смыла прокладывать трубы. Например, встроенная мебель на кухне или место под ванной.

Обогрев помещений, на полу которых — керамическая плитка, системой водяного теплого пола – замечательное решение, которое при соблюдении всех правил укладки и правильных расчетах будет служить долго и не раз оправдает все затраты.

nastilaem.com

Водяной теплый пол под плитку: укладка своими руками

Финишное покрытие пола из кафеля с водяным обогревом обычно устраивают в сантехнических помещениях частных домов и общественных зданий (гостиницы, сауны, бассейны).

Плиточный пол является отличным теплопередатчиком и надёжным барьером на пути проникновения влаги, поэтому в частных домостроениях с водяным обогревом полов плитку кладут на кухне, в ванной комнате и туалете. Редко кладут плитку на пол в других помещениях. В данной статье мы рассмотрим, как должен быть устроен водяной пол под плитку.

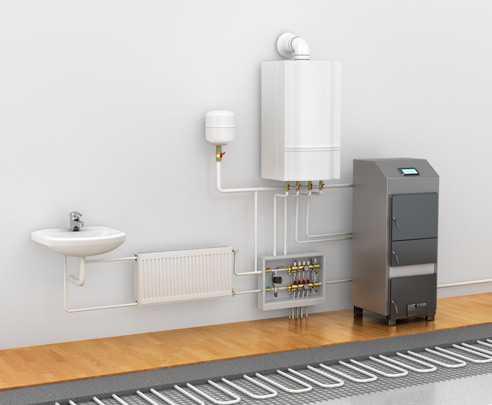

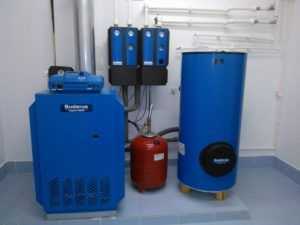

Газовый котёл

Теплые полы, устанавливаемые в частных домах, подключают к газовому обогреву

Для обогрева водяного тёплого пола под плитку необходим агрегат, осуществляющий постоянную подачу горячей воды в систему трубопроводов, нагревающих керамическое напольное покрытие.

Котлы устанавливают в домах, расположенных в местах с возможностью подключения к системе центрального газопровода и водопроводу. Если требуется обогревать небольшую площадь, то достаточно установить настенный агрегат малой мощности.

В большинстве случаев устанавливают мощные напольные многоконтурные котлы. Они справляются с отоплением всех жилых помещений, ванной, туалета, кухни и обеспечивают подачу горячей воды в систему внутренней разводки водопровода.

Самый распространённый вариант – это установка напольного многоконтурного котла с атмосферными горелками.

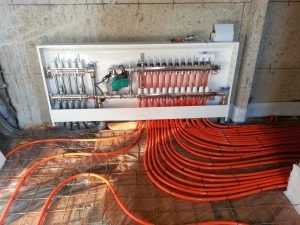

Коллекторное оборудование

Коллекторный узел является управляющим устройством системой тёплых полов. С помощью коллектора устанавливают определённую температуру нагрева полов в каждом контуре.

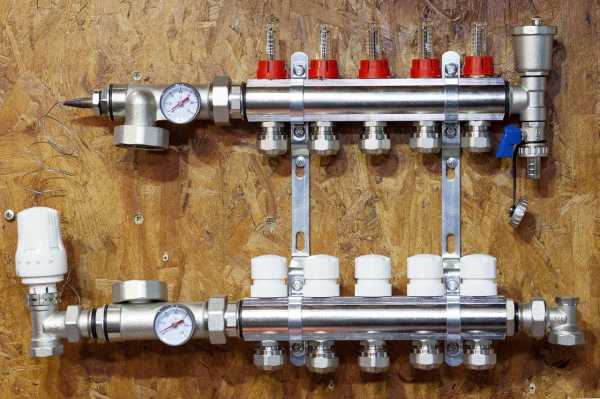

Коллекторный узел

Подключение коллекторного узла, как и пуск в эксплуатацию газового котла, производится с разрешения газовой и водопроводной службы.

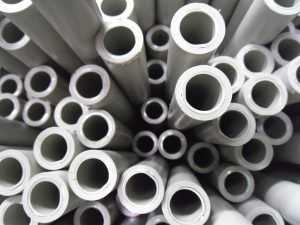

Трубопроводы водяного тёплого пола

Водяной тёплый пол под плитку обогревают трубами из разного материала:

  • сшитый полиэтилен;
  • металлопластиковые трубы;
  • полипропилен;
  • медные трубы.

Сшитый полиэтилен

Трубы из полиэтилена славятся устойчивостью к перепадам температур

Своему названию трубы обязаны молекулярному строению полимера. На специальном оборудовании структура полиэтилена подвергается «бомбардировке» электронами.

В результате образуются молекулярные цепочки, которые «сшивают» структуру материала, придавая ему особую прочность.

Трубы из сшитого полиэтилена выдерживают резкие перепады температуры и сильное давление горячего теплоносителя.

Металлопластиковые трубы

Прочность металлопластику придает внутренняя алюминиевая сетка

Металлопластик на срезе представляет собой трёхслойный пирог. Наружный полиэтиленовый слой скреплен внутренней проклеенной алюминиевой сеткой.

Наружная поверхность обладает повышенной прочностью и выдерживает воздействие агрессивной среды.

Алюминиевая прокладка исполняет роль несущего каркаса. Внутренняя гладкая оболочка обеспечивает беспрепятственный проход теплоносителя.

Полипропилен

Для сгибания труб предварительно нагрейте их

Трубопроводы из этого материала служат около 50 лет.

Соединения труб осуществляются с помощью специального паяльного приспособления.

Сгибают трубу только под сильным нагревом.

Благодаря своей невысокой цене, полипропиленовые трубы очень популярны для устройства тёплых водяных полов под плитку своими руками.

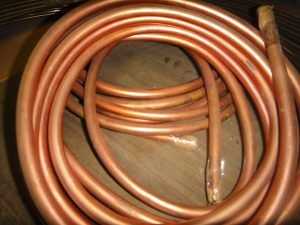

Медные трубы

Медная трубка – идеальный материал под водяные тёплые полы под плитку.

Помимо своей высокой теплопроводности и гибкости медные трубы имеют неограниченный срок службы и абсолютно «равнодушны» к коррозии.

Каждый материал, из которого изготовлены трубы, имеет свои преимущества и недостатки:

Наименование материалаДостоинстваНедостатки
1Сшитый полиэтиленНе допускает внутренних отложенийСложность соединений
2Металлопластиковые трубыОсобая прочность- « -
3ПолипропиленСтойкость к агрессивной средеДля сгиба нужен нагрев
4Медные трубыВысокая теплопередачаБольшая цена

Способы расположения трубопроводов

Трубы отопления размещают на основании пола в виде 2-х форм положения:

  • спираль и двойная спираль;
  • прямолинейная синусоида.

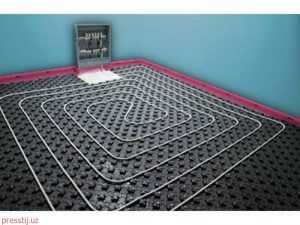

Спираль или улитка

На небольших площадях такая укладка идеально обеспечивает равномерный прогрев

Укладка труб производится в виде закрученной спирали.

Спираль может состоять из одиночной трубы, а также может быть сделана из сдвоенного трубопровода.

Такой вид укладки наиболее подходит для помещений площадью до 20 м2(кухонь, ванных комнат и туалетов) с керамическим напольным покрытием.

Прямолинейная синусоида

Укладка трубопровода по синусоиде

Такая форма укладки имеет наименьшие теплопотери по своей протяжённости, поэтому этой формой укладки трубопроводов пользуются тогда, когда устраивают водяные тёплые полы под плитку на больших площадях.

Монтаж отопления пола

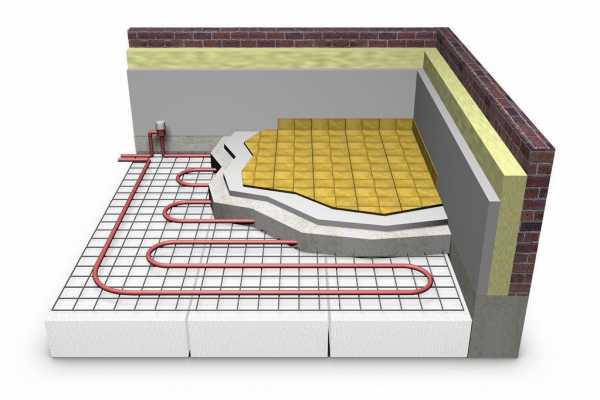

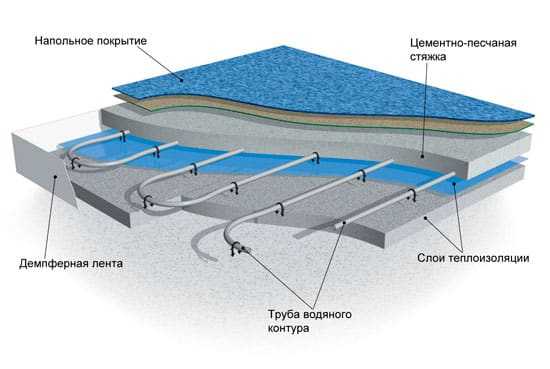

Устройство теплого пола

Монтаж теплового контура производят в несколько этапов:

  1. На бетонное основание стелют пароизоляцию из полиэтиленовой плёнки. Края изоляции заводят на стены по периметру помещения. Края плёнки должны быть выше керамического покрытия.
  2. Всю поверхность пароизоляции закрывают плитами утеплителя (полиуретан, пенопласт либо аналогичный материал).
  3. Затем кладут армированную решётку.
  4. Трубы располагают в виде нужной формы укладки. Трубопровод крепят к решётке пластиковыми хомутами.

Проведение испытаний тёплого пола

Испытательное подключение системы позволяет найти и устранить протечки

Испытание тёплого пола осуществляют двумя способами:

  1. В смонтированную систему обогрева подают горячую воду под давлением, превышающим норматив в 1,5 раза. Выявляют слабые места соединений. При нахождении утечки её ликвидируют. Испытание проводят повторно.
  2. Второй способ испытания заключается в том, что компрессором в систему труб нагнетают сжатый воздух. Места соединений трубопровода покрывают мыльной суспензией. Утечка проявляет себя появлением мыльных пузырей. После устранения дефектов соединений испытание повторяют.

Виды заполнения водяных тёплых полов под плитку

Заполняют пространство тёплого пола двумя способами:

  • заливка бетоном
  • устройство сухой засыпки

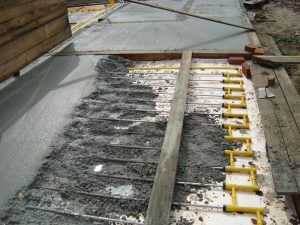

Заливка бетоном

Стандартный диаметр труб водяного обогрева 16 мм.

Согласно теплотехническим расчётам оптимальная высота слоя бетона над трубами должна равняться 30 мм.

При толщине стяжки свыше 70 мм увеличивается инертность нагрева структуры пола. Перекрытие будет медленно нагреваться и остывать.

Основание пола должно обладать достаточной несущей способностью. При устройстве бетонной заливки надо учитывать, что 1 м2 стяжки толщиной 50 мм весит 125 кг.

Устройство сухой засыпки

Засыпку сухого пола делают из керамзитовой крошки. Под укладку напольного покрытия из керамической плитки сухие полы не устраивают. Подробнее о сухой стяжке смотрите в этом видео:

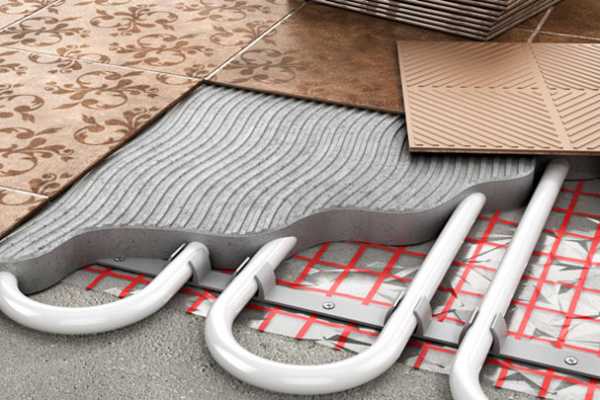

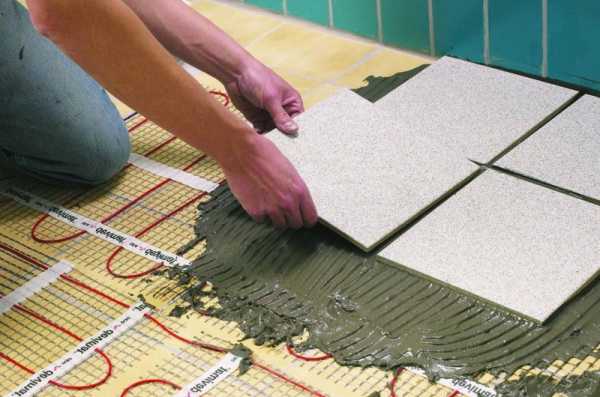

Устройство покрытия тёплого водяного пола из керамической плитки

Керамическое покрытие хорошо проводит тепло

Керамическая плитка – универсальный облицовочный материал. Плитку применяют для отделки фасадов зданий, а также для облицовки стен и полов внутри помещений.

Особенно нуждаются в керамическом покрытии полов помещения с повышенной влажностью – кухни, ванные комнаты и туалеты. Плитка обладает максимальной степенью передачи тепла от системы тёплых водяных полов внутрь помещений.

Квадратная плитка наиболее удобна в монтаже

Керамические пластины получают путём обжига при температуре свыше 1000 градусов жидкой смеси глины с песком.

В смесь добавляют различные вещества, улучшающие те или иные качества материала. Смесь разливают в различные формы и помещают в печь для обжига.

Торговая сеть предлагает широкий ассортимент керамической плитки, поражающий разнообразием расцветок, узоров и размеров.

Керамику для тёплого пола выбирают в основном квадратной или прямоугольной формы. Очень удобно и выгодно класть квадратную плитку размерами 30х30 см и 50х50 см. Подробнее об укладке керамики на теплый пол смотрите в этом видео:

Для кухонь и ванных комнат применяют керамику толщиной от 8 до 15 мм.

Плитку кладут на клей, который состоит из смеси цемента, различных пластификаторов и стабилизаторов. Его разводят водой до получения тестообразной массы. Смесь наносят на поверхность стяжки и разравнивают зубчатым шпателем. Плитку перед укладкой замачивают в воде. На тыльную поверхность пластины кладут клейкую смесь и прижимают плитку к слою клея на полу.

Чтобы получить ровную расшивку швов между плитками, в зазоры вкладывают пластиковые крестики, которые после высыхания вынимают и производят расшивку швов.

Керамическое покрытие является мощным барьером, преграждающим путь проникновению влаги. Плитка выдерживает большие нагрузки.

Для влажных помещений выбирают плитку с противоскользящим покрытием. Керамика хорошо моется, что немаловажно для поддержания чистоты на кухне и в ванной комнате.

Тёплое керамическое покрытие оставляет приятные ощущения от ходьбы по нему босиком.

Похожие статьи:

gurupola.ru

Укладка водяного теплого пола под плитку своими руками

Если вы задумали сделать ремонт и размышляете об укладке водяного теплого пола под плитку, тогда вам предстоит усвоить много различной информации о процессе установки и общем устройстве теплых полов. Это необходимо, так как монтаж полов — это не простая задача, но с ней можно справиться, если поглубже окунуться в изучение всех процессов. Если в вопросах финансов вы свободны и располагаете достаточными средствами для проведения работ по установке теплых водяных полов, тогда лучше будет, если вы наймете профессионалов для выполнения данных работ. Но если вы ограничены в финансах или просто желаете сделать все своими руками, тогда предлагаем вам ознакомиться с информацией, которая поможет вам справиться с поставленной задачей.

Теплые полы подключаются к центральному водоснабжению или отоплению.

Монтаж теплого пола под плитку лучше всего проводить не в квартире, а в частном доме.

В условиях квартиры трудно реализовать подключение теплых полов к сетям центрального отопления. Трудности в том, что на проведение таких работ в квартире вам понадобится разрешение от обслуживающего вас жилищно-коммунального отдела. Статистика получения разрешений удручает, но вы можете попытаться. По-другому обстоят дела в том случае, если вы являетесь счастливым пользователем автономного отопления.

Схема водяного пола под напольным покрытием из керамической плитки.

Для монтажа водяного пола вам потребуется следующие материалы:

  • трубы для подачи воды;
  • коллекторная группа;
  • изоляционный материал;
  • демпферная лента;
  • бетон марки М300;
  • кафельная плитка

Если вы находитесь в стадии обдумывания, будете вы проводить работы по монтажу теплых полов или нет, то плюсами в выборе теплых полов являются: существенное понижение расходов на отопление помещения и равномерное прогревание всей площади помещения.

Особенности выбора труб для теплых полов

Перед тем как начать работы по монтажу теплого водяного пола, нужно определиться с выбором труб, которые вы будете использовать. Вариантов несколько:

Схема подачи тепла к полам: 1 – трубы; 2 – гребенка распределения; 3 –кран; 4 – шкаф распределителя; 5 – воздухоотвод; 6 – циркуляционный насос; 7 – электрический терморегулятор; 8 – термостат; 9 – температурный датчик; 10 – капиллярная трубка; 11 – вентиль термостатический; 12 – вентиль байпасны.

  1. Полипропиленовые — это самое недорогое решение для монтажа теплых полов. Но трубы такого типа практически не используют для укладки теплых полов. Они требуют особые условия при монтаже и не могут использоваться в теплых полах большой мощности, из-за особенностей при установке.
  2. Полиэтиленовые — они достаточно дешевы, и их технические характеристики позволяют рассматривать этот вариант как удобный и экономичный. Недостатки этих труб в том, что они требуют жесткой фиксации в местах изгибов, и их покрытие может нарушиться в процессе заливки бетоном. В остальном они очень удобны и практичны. Гарантия на такие трубы — 50 лет.
  3. Медные — самый подходящий вариант для теплых полов с позиции качества, срок службы медных труб достигает 200 лет. Но такие трубы очень дороги, также достаточно дорогая установка.
  4. Металлопластиковые — это труба из алюминия с внутренним и внешним покрытием из пластика, который успешно защищает трубу от коррозии и внешнего воздействия и которая имеет достаточно низкую стоимость. Все слои склеены между собой. Для склеивания слоев используется специальный клей, который определяет длительность эксплуатации изделия. Разные изготовители могут использовать разный клей.

Есть две основные системы монтажа теплого водяного пола: настильная и бетонная. Настильная система выгодно отличается от бетонной тем, что при укладке теплых полов не будет никаких процессов, связанных с какими-либо жидкостями, что ускоряет процесс монтажа в 2-3 раза.

Вернуться к оглавлению

Укладка теплого пола

Бетонная система — это широко применяемая система монтажа. Особенность ее в том, что после проведения установки труб контуров они заливаются бетонным раствором.

Вернуться к оглавлению

Разделение помещения

Сначала нужно разделить помещение, в котором будет происходить монтаж теплых полов, на участки, площадью не более 40 кв.м, при этом нужно обязательно соблюдать соотношение сторон 1:2. Это делается для того, чтобы во время воздействия температурных изменений не появились трещины на бетонной заливке.

Вернуться к оглавлению

Укладка изоляционного слоя

Схемы укладки труб для теплых водяных полов.

После условного разделения помещения полностью очищенное от грязи и мусора основание нужно покрыть специальным изоляционным материалом. Это делается для избежания тепловых потерь. Тепло, после проведения изоляционных работ, будет подниматься вверх, тем самым дополнительно отапливая само помещение. В качестве изоляционных материалов применяют пенопласт, полистирол и пеноплекс. Толщина слоя определяется в зависимости от ожидаемой потери тепла и специфики помещения. После укладки изоляционного материала сверху укладывается обычная полиэтиленовая пленка. По периметру всего помещения нужно уложить демпферную ленту. Это делается для компенсации расширения бетона.

Вернуться к оглавлению

Армировка и монтаж труб

Пример системы отопления теплыми полами загородного дома.

Перед тем как уложить трубы теплого пола под плитку, нужно армировать основание. Для этого нужна арматурная сетка. Обычно используется сетка с размерами ячейки 150х150 мм. После этого можно приступать к монтажу. Укладка происходит с шагом от 75 до 300 мм, в зависимости от того, какой у вас проект. Укладываться трубы могут разными методами: змейкой, спиралью, двойной змейкой и спиралью со смещенным центром. Трубы крепятся к арматурной сетке посредством специальных хомутов. В местах демпферных швов на трубу надевается гофра. Если труба прокладывается вдоль наружных стен, то обязательно уменьшение шага, для того чтобы не возникали перепады температур на полу. На каждый квадратный м теплого пола предполагается расход пяти метров погонных трубы, при шаге в 200 мм. Длинные отрезки, больше ста метров, раскладывать не рекомендуется, так как будет большая теплопотеря в конце контура.

Вернуться к оглавлению

Испытание теплых полов

После того как монтаж будет окончен, нужно испытать всю систему теплого пола на прочность. Для этого в систему подается вода под рабочим давлением. В процессе испытаний можно выявить различные повреждения механического типа.

Вернуться к оглавлению

Бетонная заливка и укладка кафеля

Для того чтобы провести заливку бетоном, нужно сперва включить систему, чтобы в процессе заливки она была под давлением. В таком виде она должна пробыть около суток, потом можно проводить заливку. При этом не выключая систему. Для заливки используются или специальные смеси для проведения подобных работ, или обычный пескобетон 300 марки. После того как стяжка высохнет, можно приступать непосредственно к самой укладке кафельной плитки. Кафельная плитка очень хорошо проводит тепло и замечательно подходит как покрытие для теплых полов.

1poplitke.ru

монтаж системы и укладка плитки

Теплые полы набрали в последнее время значительную популярность. И дело не только в недостаточном коммунальном отоплении квартир или попытках сэкономить на топливе в частных домах, используя альтернативные виды обогрева. Приятные ощущения, полученные от ходьбы босиком по теплой поверхности даже в холодную зимнюю пору, уже многие семьи оценили по праву. Существует несколько вариантов систем теплого пола: электрический, водяной и инфракрасный.

Схема теплого водяного пола.

Водяной обогрев считается самым удобным в эксплуатации с точки зрения безопасности жилища и возможности наиболее точно регулировать температуру поверхности.

Керамическая плитка для такой отопительной системы является наиболее приемлемым покрытием для пола. По сравнению с ламинатом, паркетной доской или другими напольными покрытиями, этот вид материала обладает самой низкой гигроскопичностью. Для помещений с влажностью, превышающей норму, водяной теплый пол под плитку — единственный вариант, не боящийся ни пролитой воды, ни частой влажной уборки с применением средств домашней химии.

Как грамотно установить теплый водяной пол

Водяная система отопления — это довольно сложная конструкция. Браться за такую нелегкую задачу стоит только при наличии определенных навыков работы с инструментами и минимальных знаний об основах электротехники. Грамотно установленная система прослужит долгие годы, а результатом работы неумелых рук может стать серьезная протечка, которая приведет к сложным ремонтным работам не только в своей квартире, но и у соседей снизу.

Схемы укладки трубопровода теплого водяного пола.

Если водяной теплый пол будет первым опытом в сложных ремонтных работах, рекомендуется пригласить специалиста в области теплотехники, который поможет советом на начальном этапе. Обязательное условие — прежде чем начать устанавливать теплый водяной пол, необходимо составить схему монтажа контура.

Материальные затраты и труд, вложенные в обустройство водяного отопления под плиточное покрытие, впоследствии окупятся значительной экономией. Теплый пол с водяным отоплением, покрытый плиткой, обладает очень высокой теплоотдачей. Приобретать для этой цели лучше гладкий кафель, шероховатая поверхность хуже отдает тепло. Учитывая, что водяной теплый пол имеет срок службы, измеряемый десятилетиями, декор кафеля нужно подбирать нейтральный, чтобы он гармонировал с любой обстановкой. В этом случае напольное покрытие удачно впишется в любое изменение окружающего интерьера.

Вернуться к оглавлению

Этапы работы по устройству водяной системы отопления

Схема подключения теплого пола.

Первый этап работы по устройству теплого пола — это подготовка основания. Эта работа заключается в выравнивании чернового пола, избавлении его от трещин, бугров и вмятин. Затем укладывается теплоизоляция. Для этой цели обычно используют пенополистирол, обладающий дополнительным свойством хорошей изоляции влаги. Листы пенополистрола сверху покрывают полиэтиленовой пленкой, укрепляя стыки широким скотчем. Следующий слой — металлическая сетка, на которую непосредственно укладывается водяной теплый пол. Трубы могут крепиться к сетке двумя способами: специальными хомутами или просто проволокой.

На втором этапе, на небольшом расстоянии от поверхности пола устраивается шкафчик, в котором будет располагаться коллектор. К нему подводится труба с горячей водой, а затем подключается возвратный трубопровод. Там же устанавливается циркуляционный насос, отвечающий за непрерывное движение воды в системе теплого пола.

После завершения этих работ и установки коллекторного шкафа производится стыковка отопительной системы теплого пола с нагревательным контуром. Когда работы по монтажу водяного пола закончены, проводятся испытания контура. При этом давление воды, которое будет подаваться в систему должно быть выше обычного в 1,5 раза. Если испытания водяного пола прошли успешно, можно переходить к устройству цементно-песчаной стяжки. Ее делают толщиной около 30 миллиметров, этого будет достаточно для того, чтобы надежно защитить водяной теплый пол. При устройстве стяжки можно использовать готовые смеси, имеющиеся в продаже в строительных магазинах.

Вернуться к оглавлению

Укладка плитки на водяной теплый пол

Установка теплого пола под кафель.

Прежде чем начинать укладывать кафель, нужно дождаться полного высыхания цементно-песчаной стяжки. Марка цемента для изготовления смеси должна быть не ниже 300. Полным высыхание теплого пола считается по истечении месяца. Не стоит торопиться и начинать работу с непросохшей массой бетона. Можно несколько ускорить процесс высыхания поверхности. Для этого устанавливается теплогенератор и поддерживается постоянная температура в помещении.

Перед тем как начинать укладывать плитку, поверхность еще раз очищают от мусора и грязи, внимательно осматривают на предмет обнаружения трещин и неровностей на поверхности теплого пола. Работы по укладке кафельной плитки проводятся по общепринятой технологии, с применением плиточного клея и последующей обработкой стыков между плитками затирочной смесью. Если планируется уложить плитку своими руками, желательно приобрести специальные гибкие смеси, подходящие для теплого пола.

Включать систему рекомендуется не раньше, чем через 20 дней после полного окончания работ по устройству водяного пола. За это время должна произойти полная полимеризация плиточного клея.

1poplitke.ru

Монтаж теплого пола под плитку: укладка, выбор, расчет

Содержание статьи

От автора: приветствуем читателей нашего сайта. Все чаще мы задумываемся о ремонте, который не только через несколько лет не потеряет свою актуальность и визуальные качества, но и будет практичным и внесет в наши дома уют и комфорт. В связи с этим, мы хотим поговорить с вами о том, как делается монтаж теплого пола под плитку.

Плитка — современное покрытие, которое абсолютно не боится воздействия воды и любых других агрессивных сред, способно выдержать десятки лет нещадной эксплуатации. Она является тем самым покрытием, которое всегда в моде, актуально смотрится с любым дизайном, пригодна для любого помещения и для покрытия не только полов, но и стен.

Всего один ее недостаток останавливает нас от того, чтобы использовать плитку для монтажа полов во всех комнатах своих домов — это свойство всегда оставаться холодной и причинять некий дискомфорт при ходьбе без тапочек. Чтобы исключить этот существенный недостаток, следует укладывать кафель на основание с подогревом. Ну а какие его виды бывают, и как это сделать, мы разберем ниже.

Виды теплого пола

Промышленная индустрия представляет нам два вида теплых полов — водяные и электрические. Каждый из способов обогрева может применяться как для основного, так и для вспомогательного обогрева. Они могут комбинироваться, у каждого есть свои преимущества и недостатки. Разберем подробнее все эти моменты.

Водяной теплый пол

Зачастую изготавливается в частных домах, подключается к газовому или твердотопливному котлу и требует значительных конструктивных переделок. Самый лучший вариант — монтаж во вновь возводимом здании. Сократит затраты на демонтаж и заливку черновой стяжки, переделку утеплителя и гидроизоляции.

Составные части такого вида обогрева:

  • трубы — полипропиленовые, полиэтиленовые, из сшитого полиэтилена, металлопластиковые, из гофрированной нержавейки и медные;
  • котел — твердотопливный, газовый, работающий на жидком топливе или электрический;
  • циркуляционный насос — врезается в коллектор для создания дополнительного подпора в линии;
  • фильтр — для грубой и тонкой очистки воды;
  • теплоноситель — вода, антифриз, трансформаторное масло, химически обессоленная вода или дистиллированная;
  • распределительный коллектор — разводка и распределения по контурам, регулирование давления;
  • регулятор температурный — регулирование температуры воды для создания запрограммированных операторских условий;
  • трехходовой вентиль — распределение воды в коллекторе прямого и обратного потока;
  • регулирующая и запорная арматура — отсечение, подача или регулирование поступления теплоносителя в коллекторе рабочего контура;
  • термопары и термометры сопротивления — датчики измерения температуры, создают сигналы для управления регулятором.

Расчет. Оптимальная температура поверхности теплого пола составляет 24–27оС. Данная температура создается при помощи расположения в толще стяжки труб диаметром 16 мм, с шагом укладки в 25–30 см. Если применяются трубы с диаметром 20 мм, возможен шаг укладки 35–40 см. Но данное сечение крайне редко используется на практике. В остальном регулирование температуры осуществляет котел, углубляться в это не стоит.

Преимущества теплого водяного пола: высокое КПД по сравнению с конвекционными радиаторами и электрическими теплыми полами, экономия энергоресурсов, отсутствие опасности поражения электрическим током, длительный срок эксплуатации, легкий монтаж.

Недостатки: трудность первичной настройки, возможность утечки, долгий отклик на изменение параметров, отсутствие возможности ремонта отдельного участка контура, дорогостоящее оборудование, возможность установки только в контур собственного котла.

Электрический теплый пол

Современный способ обогрева помещения. Используемый принцип — нагрев токопроводящей жилы повышенного сопротивления электрическим током. Ток, протекающий по проводнику, преобразуется из одного вида энергии в другую, из электрической в тепловую.

Источники обогрева бывают следующими: кабель, кабельные маты, инфракрасные. Все виды электрических полов не имеют ограничений в установке, как в случае с водяным. Подходят для монтажа как в квартирах, так и в частных домах. Могут использоваться как основной, так и как вспомогательный источник обогрева. Монтируются просто и не требуют применения дорогостоящего оборудования для монтажа.

Составные части системы электрического обогрева:

  • кабель, кабельные маты или инфракрасные панели;
  • автоматический регулятор или температурное реле;
  • термопара или термометр сопротивления.

Укладка кабеля производится змейкой. Стандартный шаг укладки составляет 10–15 мм.

Расчет. Кабель выпускается с разнообразной номинальной производительностью. Измеряется в ваттах или в калориях. На полках магазинов самыми распространенными являются кабеля с номиналами от 3 до 20 Вт на один метр погонный. Для основного обогрева помещения требуется расход 200 Вт на квадратный метр, для дополнительного — всего 80–120 Вт. Исходя из стандартных номиналов, рассчитываем шаг укладки кабеля и его мощность.

Задаваясь вопросом, какое основание с подогревом лучше выбрать под керамику, я бы сказал, что все зависит от конкретной ситуации. Если рассчитывается возложить функции основного обогрева на систему теплых полов, то лучше всего выбрать водяную систему.

Если вы планируете изготовить систему дополнительно обогрева, то лучше отдать предпочтение электрическому, так как затраты на приобретение материала меньше, и расход электроэнергии при комбинировании будет не столь значительным.

Монтаж водяного и электрического теплого пола

Для того чтобы узнать, как укладывать электрические и водяные полы под кафель, изучите ниже приводимые инструкции и не отступайте от них, иначе возможны некорректные действия, вследствие чего возникнет либо опасность утечки, либо поражение электрическим током.

Общие стадии монтажа

Разберем, как изготовить водяной и электрический источник обогрева, но для начала опишем общие стадии монтажа. Они обязательны для выполнения при любом раскладе, вне зависимости от того, какой способ обогрева вы выбрали.

Последовательно выполните следующие действия:

  1. Произведите расчет необходимого количества материалов согласно рекомендациям, которые приведены выше.
  2. Произведите очистку поверхности. Сбейте старую стяжку или демонтируйте старое деревянное покрытие вместе с лагами. Очистите поверхность вплоть до основания. Уберите весь мусор, по возможности, уберите пыль.
  3. Обработайте поверхность антигрибковым средством. После полного высыхания обработайте грунтовкой глубокого проникновения. Либо обработайте грунтовкой, в состав которой уже входят антигрибковые вещества.
  4. Уложите гидроизоляцию — рубероид, битумную мастику, наливные магазинные смеси на основе полимеров, полиэтиленовую пленку. Произведите укладку не только на поверхность пола, а также сделайте небольшой заход на стены, порядка 100 мм. Все швы герметично запаивайте или проклеивайте строительным скотчем так, чтобы исключить просачивание воды в аварийных ситуациях.
  5. Установите демпферную ленту.
  6. Произведите укладку утеплителя. Для этих целей вам подойдет пенопласт или пенополистирол. Обратите внимание на то, что он должен подходить для эксплуатации совместно с использованием системы теплых полов. То есть его номинальная рабочая температура должна быть около 300С. Покупайте его именно для монтажа на пол — его плотность более высокая и он способен выдержать большие нагрузки. Монтаж осуществляется обычной укладкой плит пенополистирола, только на стыки швов между панелями, нанесите небольшое количество монтажной пены так, чтобы она склеила панели между собой. Тем самым вы повысите свойства теплового экрана.
  7. Произведите укладку гидроизоляции. Используйте вспененный полиэтилен с фольгированным покрытием. Увеличит теплоотражающие свойства всей толщи утеплителя.
  8. Произведите укладку армирующих проволочных конструкций. Сварите их между собой или плотно скрутите шамотной проволокой.

Монтаж водяного теплого пола

Уложите трубы с необходимым шагом и требуемым способом. Змейка — для помещений менее 10 м2, улитка для помещений более 10 м2. Шаг укладки 30 см.

Осуществляйте крепление труб к армированию пластиковыми хомутами или мягкой медной проволокой.

После укладки труб осуществите подключение всех рабочих контуров к коллектору. Подайте давление в систему и проверьте на герметичность все соединения. Оставьте систему под давлением на 5 часов.

Сбросьте давление. По возможности, слейте систему.

Приподнимите армирующую конструкцию на один сантиметр от гидроизоляции. Для этого можно использовать фиксаторы защитного слоя для арматуры или самодельные пластиковые подложки.

Залейте цементно-гранитным раствором или специальной магазинной смесью так, чтобы трубы были покрыты 1 см раствора, не более. Иначе это пагубно скажется на теплопроводности слоя.

Дождитесь полного высыхания. Наступает приблизительно через 25 дней.

Уложите плитку на минимально возможный тонкий слой клея.

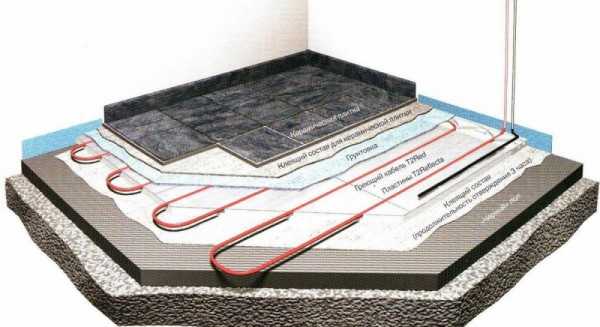

Монтаж электрического пола

  1. Уложите на армирующую сетку кабель с шагом 10–15 см.
  2. Закрепите кабель при помощи пластиковых стяжек.
  3. В необходимом месте стены пробурите отверстие для монтажа термоэлектрического реле.
  4. Подключите датчик температуры и произведите его укладку, в удаленное место от кабеля.
  5. Подключите всю систему к сети.
  6. Включите теплый пол и проверьте его работоспособность.
  7. Дождитесь полного охлаждения кабелей.
  8. Произведите укладку плитки. Наносите клей таким образом, чтобы его толщина была не менее 15–20 мм. Укладываете непосредственно на кабель. Он должен оказаться в толще клея.

Выполнив все эти операции, вы получите отличное долговечное покрытие, которое будет радовать вас уютом долгие годы. Изучив множество форумов и прочитав отзывы о том, какие обогреватели под плитку лучше, мы сделали следующий вывод: самыми популярными признаны электрические теплые полы. Так как в квартирах разрешен только их монтаж и изготавливать такое покрытие самостоятельно намного проще. Спасибо за внимание и удачного ремонта.

seberemont.ru

укладка электрическая, как класть устройство, включить и положить

Благодаря водяному теплому полу можно существенно увеличить степень комфорта в помещении Как правильно уложить плитку на теплый электрический пол? Этим вопросом задаются многие, кто хочет установить в своей квартире или доме систему отопления пола, например, в ванной или спальне. В настоящее время теплый пол активно набирает популярность, особенно в новостройках, где высота потолков позволяет установить даже водяной теплый пол. В частных домах и квартирах старого плана дела обстоят по-другому, и монтаж там будет отличаться. Сегодня подробно расскажем о том, как правильно уложить плитку на электропол самостоятельно без помощи специалистов.

Укладка плитки на теплый пол

Приступать к монтажу плитки на электрический пол можно только после того, как вы полностью убедитесь, что система правильно работает. Все провода должны быть спрятаны, а поверхность для последующей укладки плитки должно быть абсолютно ровным, сухим и гладким. Чтобы уложить плиточный материал на электрический пол, вам понадобится простой плиточный клей, который может быть, как и сухой смесью для разведения водой или уже готовым раствором. Конечно, гораздо лучше покупать сухую смесь, она качественнее и доступнее.

Если вы не имеете опыта укладки плитки на теплый пол, то можно обратиться к профессионалам, которые быстро и качественно выполнят работу

Такая смесь может быть нескольких разных типов:

  • Стандартная – предназначена для гладких оснований и плитки маленького размера;
  • Сильная – предназначена для плитки большого размера;
  • Универсальная – предназначена для любой плитки и оснований;
  • Для особых оснований – предназначена для поверхностей из стекла и металла.

Укладывать материал на теплый пол самостоятельно нужно точно так же, как и на обычный пол из бетона. Для того чтобы провести работу, вам понадобятся: плиточный клей, шпатлевка, плитка, фуга, чтобы заполнить швы, различные шпатели, дрель с насадками, рулетка, линейка, губка. Производить работу следует после укладки и проверки электрического пола.

Теплый электрический пол под плитку своими руками

Теперь подробнее рассмотрим, как уложить электрический теплый пол под плитку самостоятельно. Теплый пол в настоящее время очень популярен, может являться как дополнением к основной системе обогрева, так и самостоятельным средством. Эта система отлично подходит для ванной комнаты, ведь приятно после душа пройтись не по холодному кафелю, а по теплому полу.

Среди преимуществ теплого электрического пола стоит отметить длительный срок службы и эффективность

Разнообразие плитки для теплого пола оставляет широкий простор для фантазии:

  1. Электрический пол во время нагрева создает приятное тепло на уровне пары сантиметров от плитки. Ноги не мерзнут, поэтому можно спокойно ходить босиком. Чаще всего эту систему устанавливают в спальных комнатах и в ванной.
  2. Также часто устанавливают электрический теплый пол в детской, ведь маленький ребенок ползает и играет на полу.
  3. Помимо плитки, подходит любое напольное покрытие, но лучше всего подходит все-таки плитка или паркет.
  4. Установить теплый пол под плитку сможет каждый своими руками.

Если вы все же сомневаетесь в своих силах, то можете обратиться в фирму, которая сделает за вас всю работу. Также помните, что в зависимости от типа пола, может потребоваться особое разрешение на проведение ремонтных работ по установке электрического пола.

Укладка теплого водяного пола под плитку

Водяной пол работает на основе установки системы трубопровода с основанием и плиткой. Однако эта система подходит только для коттеджей или частных домов, где площадь помещения куда больше. В квартирах такая схема не работает. Если вы планируете использовать водяной пол под плитку в своей квартире, то будьте готовы, что он «съест» примерно 10 см высоты помещения.

Перед укладкой теплого водяного пола стоит выровнять основание

Монтаж в таком случае такой:

  1. В первую очередь подготовить поверхность, она должна быть абсолютно чистой и гладкой. Добиться этого можно с помощью выравнивающей смеси.
  2. На высоте (до полуметра) устанавливается шкаф коллектор или ниша для него.
  3. Устанавливается коллектор, приборы и трубы от котла.
  4. На поверхность настилают изолирующий материал, заводя его на стены, соседние полосы фиксируются скотчем.
  5. По периметру помещения крепят демпферную ленту, чтобы компенсировать расширения бетона во время нагрева.
  6. Укладывается плитный утеплитель и теплоотражающий слой, который может быть пластиной или пленкой из фольги.
  7. Затем начинается монтаж труб, концы их нужно подсоединить к подающей гребенке коллектора.

Ширина некоторых материал зависит от места произведения работ, например, на цокольном этаже понадобится более широкий слой изоляционных материалов. Минус водяного пола в достаточно долгом и сложном монтаже, он также занимает много пространства.

Как класть плитку на теплый пол

Как самостоятельно класть плитку на теплый пол? Можно выделить следующие шаги укладки плитки. Сначала плитку раскладывают на сухую, чтобы в случае необходимости сделать подрезку, учитывая обязательно размеры швов. Тщательно очистить поверхность и обработать ее грунтовкой, как и обратную сторону каждой плитки.

Плиточный клей нужно развести или уже готовый нанести на маленький участок поверхности с помощью зубчатого шпателя.

Поверх теплого пола наносится клеящий состав, на который ложится плитка

Слой обязательно должен быть равномерным, намажьте на основания клея на 1 или 2 плитки, чтобы сразу же приклеить их, можно наносить клеевой раствор и на плитку. Аккуратно уложить первый ряд, между ними нужно расположить крестики, чтобы швы были равномерными. Если плитка лежит выше чем нужно, то медленным движением осадите ее, также воспользуйтесь киянкой. В противном случае оторвите плиточку и нанесите еще клея.

Таким же образом нужно уложить все остальные ряды плиток, обязательно проверяя уровень плиток. Если клея много, то плитку можно протереть влажной губкой, чтобы убрать излишки. Во время укладки последнего ряда, нужно совершить подрезку деталей и уложить оставшуюся плитку. Когда клей полностью высохнет, можно затирать швы, нужно развести фугу и нанести ее на швы с помощью шпателя из резины, потом быстро удалить с помощью влажной губки.

Эта инструкция поможет каждому самостоятельно уложить плитку на электропол. Сделать это несложно, гораздо сложнее уложить саму систему электрического пола. Включать его можно в любое время после того, как плитка высохнет.

Устройство водяного теплого пола под плитку своими руками (видео)

Устройство теплого пола и плитки на него – процесс несложный, если все сделать правильно. Чтобы положить плитку аккуратно и ровно, нужно разводить все материалы строго по инструкции, а работы выполнять не торопясь. Обязательно проверяйте уровень плиток, чтобы пол был ровным. Приобретайте только качественные материалы, тогда вы сможете сделать красивый пол своими руками и сэкономить деньги на услугах профессионалов. Электрический теплый пол с подогревом будет радовать вас в течение долгого времени. Удачи!

dekormyhome.ru
