Как установить видеодомофон своими руками в квартире – как подключить его к подъездному домофону своими руками? Схема подключения в подъезде

Как выбрать и установить видеодомофон в квартиру своими руками

Видеодомофон — полноценная система защиты квартиры от постороннего взлома. Существует несколько видов данных устройств, которые различаются по способу монтажа и по внешним характеристикам. О том как самостоятельно выбрать и как установить видеодомофон своими руками в квартире, узнаем далее.

В составе каждого видеодомофона для дома есть монитор и панель, на которой имеется видеокамера, замок и блок, обеспечивающий электрическое питание. В качестве вспомогательных элементов рекомендуется приобрести крепеж, на котором будет зафиксирован монитор, кабель с определенной маркировкой, в некоторых случаях для подключения домофона требуется обустройство дополнительной розетки.

Для выбора качественного видеодомофона для квартиры обратите внимание на:

место прохождения кабелей от домофона к квартире;
наличие черно-белого или цветного монитора;
наличие или отсутствие автоматического сохранения фото;

возможность записи видео;
регулировка открытия двери и подъезда или только квартирной двери;
возможность соединения с сигнализацией и дополнительными камерами;
возможность переадресации и оповещения через мобильное устройство связи;
наличие дополнительных функций.
При подключении видеодомофона к системе подъезда, прежде всего выбирайте устройства, которые будут совмещаться с стандартным домофоном. При автономном подключении прибора к квартире, выбирайте прибор, согласно вышеперечисленным функциям. Отличные эксплуатационные характеристики имеют устройства с четырехпроводной системой подключения. Данная схема соединения является стандартной.

Не останавливайтесь на беспроводных приборах. Они не могут обеспечить качественную защиту. Для получения более качественного изображения, выбирайте камеру с высоким разрешением. От величины диаметра камеры зависит качество используемой камеры. На некоторых моделях имеется аудиотрубка, для подключения которой требуется наличие дополнительного порта. Также прибор должен обладать несколькими разъемами с помощью которых к нему подключаются другие приборы.

Стандартный комплект домофона отличается наличием:

разговорной трубки;
экранной панели;
нескольких камер для наблюдения.
С помощью монтажа видеодомофона в помещении удается добиться более высокой степени защиты и визуального наблюдения за происходящим. Существует большое количество домофонов, которые различаются по степени безопасности, внешнему виду, стоимости, параметрам, количеством дополнительных функций.

Среди основных модификаций домофонов выделяют:

устройства черно-белого или цветного типа;
с наличием функции для записи видео;
с камерой открытого или закрытого типа.
Выбирая домофон для дома обратите внимание на вышеперечисленные характеристики. Первым параметром для выбора видеодомофона является качество передаваемого изображения. Она бывает CRT или LCD. Все устройства делятся на приборы монохромного или цветного типа. По данному фактору определяется стоимость прибора. Более популярны домофоны катодно-лучевого типа трубок. Они отличаются большими габаритами, передают черно-белое изображение.

Данная технология передачи изображения отличается такими преимуществами:

длительной эксплуатацией;
выносливостью;
доступной стоимостью.
С помощью ЛСД моделей удается передать цветное изображение. Стоимость таких устройств на порядок выше.

Выбирая домофоны, видеодомофоны установку, обратите внимание также на тип связи. Домофон может работать как непосредственно от подъезда, так и быть соединенным только с квартирой. В первом случае, сначала обратитесь в организацию по монтажу вашего общего домофона и возьмите список моделей, которые будут с ним сочетаться. Рекомендуется приобретать домофоны от одного производителя. В таком случае, конфликтные ситуации точно не возникнут.

Видеодомофоны способны подключаться как к одной, так и к нескольким камерам одновременно. При необходимости в контроле нескольких точек видеообзора, необходимо выбрать дисплей, на котором будут видны наблюдения с нескольких камер.

Выбирайте модели, у которых имеется дополнительная память. На ней хранятся кадры, ранее записанные устройством. В соотношении с устройством видеодомофонов, они разделяются на два вида:

с наличием трубки;
с наличием спикера.
Большие по размеру трубчатые модели. Они также менее дорогостоящие. Спикерные приборы отличаются компактным размером, имеют большой дисплей и пульт для дистанционного управления.

Некоторые домофоны подключаются к телевизионному экрану. Данная функция для некоторых квартир особо актуальна.

Должное внимание нужно уделить стоимости прибора. Она зачастую определяет качество и функциональность оборудования. Оптимальная стоимость среднестатистических домофонов для квартир составляет около 300-400 $.

Установка видеонаблюдения и видеодомофонов

Перед началом работ по установке видеодомофона доме, следует определить место его дальнейшего расположения. Рекомендуется устанавливать домофон удобном для его дальнейшего технического обслуживания месте. Блок питания должен быть подключен к бесперебойному механизму, в противном случае, при отключении электричества прибор не будет работать.

Начинать работы по установке видеодомофона своими руками следует с фиксации монитора на кронштейнах. Монитор должен быть установлен в таком месте, где владелец квартиры сможет с легкостью наблюдать за ним. Чаще всего, он монтируется рядом с дверью. Устройство работает от электросети, поэтому в обязательном порядке к нему подводится кабель питания. На стене, рядом с дверью монтируется фиксатор монитора. Рекомендуется выполнять автоматическое подключение видеодомофона к электроснабжению.

Далее следует проложить два кабеля. Один их них отвечает за электроснабжение, а второй за видеонаблюдение. Для установки кабелей в стену, приобретите специальные короба, с оптимальным сечением. Только после этого, можно подключать монитор. Тип и действия по установке видеодомофона различаются в соотношении с моделью устройства. Поэтому в любом случае, перед началом монтажных работ обязательно изучите инструкцию от производителя и в максимальной точности следуйте ей.

Согласно стандартной схеме подключения четырехпроводного домофона, каждый цвет кабеля, отличается индивидуальными функциями и имеет собственное назначение:

кабель зеленого цвета является общий и отвечает в частности за монитор;
кабель желтого цвета отвечает за звук;
для обозначения видео — используется кабель белого цвета;
красные кабель обеспечивает соединения прибора и кабеля питания.
Далее производится очищение и монтаж кабелей в соответствующие контакты. У большинства моделей имеется пружинная система соединения. Для подключения провода кабели следует установить в определенные контакты на мониторе. Для подключения монитора, с помощью отвертки отожмите контакты и установите провода. После удаления отвертки зажмите контакт при помощи пружины.

Следующий этап выполнения установки видеодомофона в квартиру — монтаж замка на дверь. Существует два варианта замков — электромагнитные и электромеханические. Первый вариант требует постоянного наличия электричества. При отсутствии электроснабжения, открыть дверь будет нереально. Второй вариант — легко открывается и без наличия электроснабжения. Он более надежный и удобный в эксплуатации. Основная блочная часть замка монтируется на той части двери, которую открыть нельзя.

Вторая часть монтируется на дверном полотне. Интервал между полом и местом монтажа замка составляет минимум 150 см. Таким образом, встроенная камера сможет полноценно выполнять предназначенные ей функции. Во избежание хлопанья дверью, следует выполнить регулировку скорости ее закрывания. Для этих целей, следует установить специальный элемент в виде доводчика. С помощью специальных винтов отрегулируйте скорость работы дверного полотна.

Замок соединяется с двумя контроллерами, один из них отвечает за работоспособность замкового соединения, а второй считывает пароли. Кроме того, к замковой системе подводится источник, обеспечивающий питание. На завершающем этапе работ все кабели соединяются с системой, подключаются дополнительные элементы в виде видеокамеры, пожарной сигнализации и т.д.
Установка видеодомофона в частный дом: технология и особенности

В процессе выполнения монтажных работ потребуется наличие:

ножа;
перфоратора;
шуруповерта;
отверток;
молотка;
инструмента для работы с проводами.
В соотношении с местом проведения монтажных работ, количество используемого инструмента увеличивается или уменьшается. Среди стандартных материалов для монтажа видеодомофона выделим следующие предметы:

электропитательный провод;
определенное количество вилок и розеток;
автоматические выключатели;
саморезы, дюбеля и другие крепежи;

труба из гофры;
кабель-каналлы;
набор сверл и дисков;
перфорированная лента.
Начало работ предполагает выполнение монтажа панели вызова. Она устанавливается на заборе или на калитке. Изначально определитесь с местом установки и прочитайте инструкцию от производителя. Выполните разметку монтажа крепежей. Сделайте отверстия под них с помощью перфоратора. Заведите провод, который обеспечит электроснабжение данного прибора. Подключите его согласно инструкции от производителя.

Провод питания подводится к месту монтажа контроллера. Короб должен качественно защищать его от влаги. Он устанавливается рядом с замком. Возможен вариант монтажа короба внутри электрического щита.

Проверьте качество всех соединений, установите вызывную панель и зафиксируйте ее с помощью саморезов. Оденьте на нее крышку и переходите к следующему этапу выполнения монтажных работ.

Далее устанавливается трубка. Место ее монтажа подбирается в соотношении с удобством использования домофона в доме. Они фиксируется на стене с помощью дюбелей. Трубка должна подключаться к стандартной розетке или к щитку. Все оборудование соединяется с автоматом.

Возможен вариант приобретения видеодомофона или подключение обычной видеокамеры к домофону. Видеокамера настраивается в соотношении с определенными режимами, выполняя запись в циклическом или постоянном режиме. Для выполнения съемки в ночное время, дополнительно устанавливается инфракрасная подсветка. Трубка при этом снабжается еще одним монитором.

Следующий этап — установка блока питания, именно этот элемент является основным при соединении всех проводов. Данный блок идет в комплектации к устройству. Его мощность должна полностью соответствовать мощности домофона. Блок питания обеспечивает электроснабжение домофона, контролера, видеокамер и монитора.

После монтажа всех основных элементов видеодомофона начинается процесс установки кабелей. Для выполнения управления домофоном используют контроллер. Он способен хранить все сведения о системе. Он является ключевым звеном подведения к нему всех проводов. Домофон подключается по стандартной схеме.

Существует два метода прокладки проводов — открытый и закрытый. Первый способ менее эстетически привлекательный, но более легкий. Закрытый способ актуален снаружи помещения. Таким образом, удается защитить провода от воздействия влаги и внешних факторов.

Кабель в таком случае, устанавливается во внутрь кабель канала или гофрированной трубы. Подключение домофона выполняется с использованием четырехжильного кабеля, каждая жила которого отвечает за определенную функцию. Герметизация стыков и швов под кабеля выполняется алебастром или шпаклевочной смесью.

Для полноценной работы домофона выполняется его программирование и запись ключей. Существует много вариантов ключей для домофона. Первым выполняется программирование мастер ключа. В дальнейшем он не используется. Первое включение сетевой панели подразумевает наличие коротких световых и звуковых сигналов. Для записи в памяти домофона ключей, необходимо приставить их к считывателю. Далее, он будет выполнять функцию доступа к ключам. Интервал между записью нескольких ключей составляет около 15 секунд. Данные ключи добавляются в систему и в дальнейшем выполняют функцию открытия двери.

Далее домофон проверяется на работоспособность. Для этого с панели к монитору делается вызов, при этом трубка должна сигнализировать о нем. Снимите трубку, проверьте качество звука, посмотрите на изображения на экране. Нажмите на кнопку разрешения входа, если дверь открылась, то домофон работает исправно.

__________________________________________________

Почитать еще:

sosedi-online.ru

Как самостоятельно установить видеодомофон в квартире?

Теги: видеодомофон

Ознакомиться с актуальными моделями и купить видеодомофон можно по ссылке.

Рассказывать о преимуществах видеодомофона нет смысла, и так все знают, что основная его задача – это обеспечение безопасности, поэтому мы сразу перейдем к процессу установки.

Что необходимо для монтажа видеодомофона

• монитор;
• кронштейн для крепления монитора;
• электромеханический универсальный замок;
• вызывная панель видеодомофона (желательно антивандальная) с видеокамерой и контактором;
• блок питания для панели 12В и 3А;
• электротехнические короба сечением 25х16 мм и 16х10 мм;
• кабеля ШСМ 4х0,22 для системы видонаблюдения;
• небольшая розетка.

Установка видеодомофона для квартиры

1. Выбрать место для монитора. Так как на него нужно заводить питание, идеальное место – стена рядом с электрощитком.

2. Протянуть кабель к входной двери.

3. На стене в коридоре установить кронштейн для крепления монитора. Для наибольшего удобства пользования крепят на уровне глаз.

4. Снять с электрощитка крышку, закрепить розетку (это можно сделать с помощью жидких гвоздей), подключить провода: один на нулевую шину, второй – на фазу через автомат. Если свободного автомата нет, тогда желательно установить отдельный специально для домофона.

5. Прикрепить короба 16х10 мм для прокладки кабелей в квартире и холе, протянуть кабель видеонаблюдения и питания.

6. Повесить монитор видеодомофона.

7. Теперь подключить провода к экрану согласно схеме:

• зеленый + экран – общий;
• желтый – аудио;
• белый в экране – видео;
• красный – +12В.

Как правило, монитор оснащен удобными пружинными контактами, нужно только нажать на них отверткой, вставить провод, отпустить отвертку – и провод зажат. Предварительно провода следует зачистить и облудить.

Обычно подобная схема описана в инструкции к оборудованию, если же ее там нет, можно скачать из интернета.

8. Смонтировать систему в холле. Первым делом нужно установить электромеханический замок. Можно, конечно, выбрать и электромагнитный, основная разница между ними состоит в том, что первый будет работать даже при отключении электричества. Снаружи такой замок открывается ключом или импульсом напряжения, а изнутри – механической кнопкой.

Итак, сам замок закрепить на неоткрывающейся части двери, а его ответку – на открывающейся так, чтобы камера располагалась на высоте метра 1,5 от пола. Просверлить в них отверстия и прикрутить к дверям винтами Мб, закрыть эти отверстия можно декоративными заглушками.

9. Установить на дверь доводчик – он регулирует скорость закрывания двери, чтобы она не хлопала. Регулировочными винтами выставить скорость «дохлопа» и закрывания, закрыть крышкой.

10. Подключить контроллеры. Довольно часто в комплектации они идут количестве двух штук – один управляет замком, другой – считывателем Touch Memory. Последняя система позволяет устанавливать видеодомофон для многоквартирного дома, в дальнейшем в память нужно будет записать все подъездные ключи.

Подключить стабилизированный источник питания можно к энергосберегающей лампочке и закрепить его под потолком на стене.

11. Подключить все провода. В качестве их изоляции можно использовать термоусадочный кембрик, соединить методом «скрутки».

Задачи, возложенные на домофон, могут быть различными, начиная от организации посещения офиса и заканчивая оснащением жильцов дома переговорными устройствами, например, видеодомофон для квартиры с записью дает возможность просматривать изображения, полученные с видеокамеры наблюдения – эта функция, возможно, нужна не всем. Соответственно, набор функций устройства будет влиять на его стоимость, также в зависимости от выбранной задачи, будут разниться и комплекты оборудования.

Студия «Все исправим!» осуществляет быструю установку видеодомофонов в квартирах и частных домах. Мы предлагаем качественные услуги и низкие цены.

corptech.ru

Установка видеодомофона в квартиру цена

Традиционные домофонные системы появились в жизни горожан достаточно давно. При этом наибольшее распространение они получили в многоквартирных домах, на промышленных базах и охраняемых складах. С течением времени и развитием технологий в области систем безопасности эти устройства тоже совершенствовались. Сегодняшние видеодомофоны состоят из внешнего блока вызова, оборудованного видеокамерой, которая, в свою очередь, передает сигнал на монитор, расположенный в квартире. Связь между панелью вызова и монитором осуществляется посредством коммутатора, что дает возможность общаться с посетителями, не открывая дверь. Вопрос здоровья членов семьи и сохранности имущества наиболее актуален в любой ситуации, поэтому установка видеодомофона в квартиру – это не дань моде, а безопасность жильцов и их удобство. Кроме того, современные приборы оснащаются высокопрочными антивандальными корпусами, которые обеспечивают долговечность и надежность переговорного устройства.

Видеодомофоны в квартиру со скидкой до 1 сентября!

Видеодомофон в квартиру Rvi Mini

Цена 7000 руб

Комплектация:

• Видеодомофон Rvi цветной
• Вызывная панель Activision AVC 305
• Проводка 5м

Характеристики:

• экран 3.5 дюйма цветной TFT LCD

• камера  600ТВЛ
• Производство: Тайвань

Заказать монтаж

Видеодомофон в квартиру Smartec

Цена 8000 руб

Комплектация:

• Видеодомофон Smartec цветной
• Вызывная панель Activision AVC 305
• Проводка 5м

Характеристики:

• экран 4.3 дюйма цветной TFT LCD

• камера  600ТВЛ
• Производство: Тайвань

Заказать монтаж

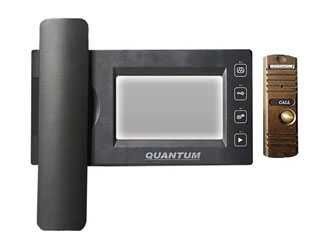

Видеодомофон в квартиру Quantum

Цена 8500 руб

Комплектация:

• Видеодомофон Quantum цветной(белый/черный)
• Вызывная панель Quantum 305N
• Проводка 5м

Характеристики:

• экран 4 дюйма цветной TFT LCD

• камера  420ТВЛ
• Производство: Ю.Корея

Заказать монтаж

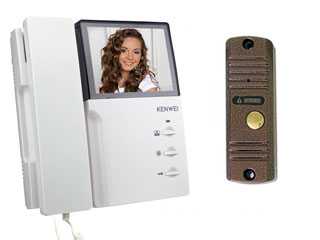

Видеодомофон в квартиру Kenwei

Цена 9000 руб

Комплектация:

• Видеодомофон Kenwei цветной
• Вызывная панель Activision AVC305
• Проводка 5м

Характеристики:

• экран 4 дюйма цветной TFT LCD

• камера  420ТВЛ
• Производство: Ю.Корея

Заказать монтаж

Видеодомофон в квартиру Polyvision

Цена 9500 руб

Комплектация:

• Видеодомофон Polyvision PVD-7S
   цветной(белый/черный)
• Вызывная панель Activision AVC 305
• Проводка 5м

Характеристики:

• экран 7 дюймов цветной TFT LCD

• камера  600ТВЛ
• Производство: Ю.Корея

Заказать монтаж

Видеодомофон в квартиру Slinex

Цена 12500 руб

Комплектация:

• Видеодомофон Slinex SM-07M цветной(белый/черный)
• Вызывная панель Activision AVC 305
• Проводка 5м

Характеристики:

• экран 7 дюймов цветной TFT LCD

• камера  700ТВЛ
• Производство: Ю.Корея

Заказать монтаж

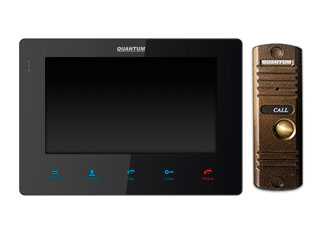

Видеодомофон в квартиру Quantum Hands Free

Цена 12500 руб

Комплектация:

• Видеодомофон Quantum цветной(белый/черный)
• Вызывная панель Quantum 305H
• Проводка 5м

Характеристики:

• экран 7 дюймов цветной TFT LCD

• камера  700ТВЛ
• Производство: Ю.Корея

Заказать монтаж

Видеодомофон в квартиру Commax Hands Free

Цена 18500 руб

Комплектация:

• Видеодомофон Commax цветной
• Вызывная панель Commax
• Проводка 5м

Характеристики:

• экран 7 дюймов цветной TFT LCD

• камера  400ТВЛ
• Производство: Ю.Корея

Заказать монтаж Oставить заявку,получить консультацию или позвонить в 1 клик по тел. +7 495 797 04 67

Чтобы разобраться, сколько стоит установка видеодомофона в квартире, нужно учитывать ряд факторов, определяющих этот показатель. Видеодомофоны можно разделить на два основных типа: проводные и беспроводные. В многоквартирных домах, как правило, применяется первый тип устройств. Мониторы приборов могут быть как черно-белые, так и цветные. Кроме того, они различаются по размеру экрана. Соответственно, чем больше диагональ, тем удобнее рассмотреть посетителя. К ряду моделей есть возможность подключать несколько видеокамер, а также устанавливать дополнительные вызывные панели. Все это определенным образом сказывается на стоимости видеодомофона.Наши специалисты установят видеодомофон по самой выгодной цене.

Видеодомофон для квартиры: порядок установки

Если тип, функционал и производитель видеодомофона уже выбраны, пора переходить к его установке. Весь процесс можно условно разделить на три этапа.

1.    Составление плана проведения работ и выбор организации, осуществляющей монтаж такого оборудования. Рекомендуется устанавливать видеодомофон в квартиру до того, как завершены работы по отделке помещения, в котором будет находиться монитор. В большинстве случаев экран вместе с переговорным устройством монтируются около входной двери на высоте 160–170 см. Это оптимальная высота, обеспечивающая хорошие углы обзора монитора.

2.    На втором этапе установки выполняется прокладка кабеля. Чтобы эта процедура была выполнена корректно, рекомендуется обратиться к специалистам по установке домофонных систем. Для стабильной работы устройства необходимо использовать кабели, специально предназначенные для передачи видеосигнала или витую пару. Не стоит забывать и о затухании сигнала на большом расстоянии, поэтому длина проложенных проводов не должна превышать 35–40 метров. Помимо видеокабеля нужно проложить провод, обеспечивающий питание видеодомофона, и кабель для отпирания электрического замка входной двери.

3.    Заключительный этап – установка видеодомофона предполагает монтаж внутренней и наружной панелей, дополнительных камер, если такие предусмотрены, подключение питания и проверку работоспособности всей системы. Для правильного соединения компонентов рекомендуется строго следовать детальной схеме и инструкции, которые входят в комплект поставки любого прибора.

Подводя итоги, стоит отметить, что важное место помимо монтажа прочих охранных систем занимает установка видеодомофона в квартиру, цена на которую перестала быть слишком высокой для большинства горожан. На рынке представлен широкий выбор этих приборов различных производителей, качества и стоимости. Специалисты рекомендуют не экономить на установке видеодомофона и отдавать предпочтение мониторам с высоким качеством изображения, а также пользоваться услугами проверенных мастеров.

video-grup.ru

Как установить домофон своими руками? Советы от Леруа Мерлен в Москве.

1Меры предосторожности

Для того чтобы понять, как установить домофон самостоятельно, не подвергая себя опасности:

• Перед началом работы с электропроводкой отключите электричество с помощью главного рубильника,

• Соблюдайте нормы электрической безопасности,

• Используйте изделия, соответствующие нормам,

• Ни в коем случае не устанавливайте трансформатор во влажном помещении или на улице.

2Электропровода

Правильный выбор проводов гарантирует оптимальную работу устройства. Данная таблица приведена для общей информации. Не забудьте ознакомиться с приложенной к устройству схемой.


Аудио-домофон		Видео-домофон
До 50 м	Более 50 м	До 25 м	Более 25 м
провод 6/10	провод 1,5 мм	провод 6/10	провод 1,5 мм или максимальный кабель

3 Электрическая защита

Домашний домофон должен быть подключен к электросети, защищенной предохранителем 10 А или автоматом 16 А.
Для безопасности людей рекомендуется также установить устройство защитного отключения 30 мА.

Возможны два типа электропитания:

	1. Переговорное устройство подключается непосредственно к розетке электросети (силовым проводом). Трансформатор интегрирован в переговорное устройство.
	2. Трансформатор не интегрирован в переговорное устройство, а подключается к нему и к электросети.

4 Установка

При необходимости проведите следующие подготовительные работы: — Выкопайте траншеи между уличной панелью вызова и вашим домом. — Проложите в земле гофрированные трубы для проводов. — Проведите в трубах провода, оставив свободные окончания проводов длиной около 20 см. Точно отмерьте необходимую длину проводов между местом расположения уличной панели вызова и переговорным устройством.

Советы
• Для лучшей работы устройства необходимо избегать дополнительных соединений между уличной панелью вызова и внутренним переговорным устройством.
• Если проводка уже проложена, проверьте количество проводов перед тем, как покупать домофон.
• Если вы строите дом, необходимо заранее предусмотреть траншеи и проложить в них гофрированные трубы со стальной протяжкой.

5Установка уличной панели вызова

	1. На выбранной стене или на столбе определите место расположения уличной панели вызова. Она должна находиться на высоте 1,60 м от земли.
	Для накладных моделей (А): отметьте места расположения крепежных шурупов, просверлите отверстия и вставьте в них дюбели.   Для встраиваемых моделей (В): прочертите линии для штрабы и отметьте расположение встраиваемой коробки устройства.
	2. Прорежьте штрабу с помощью зубила, учитывая толщину гофрированной трубы и встраиваемой коробки (для встраиваемой модели).
	3. Установите встраиваемую коробку в углубление и зафиксируйте ее с помощью цемента.
	4. Поместите гофрированную трубу в штрабу и прижмите ее с помощью гвоздей.
	5. Зашпаклюйте штрабу цементом, предварительно смочив ее водой и извлекая гвозди по мере продвижения работы. 6. Удалите излишки смеси и дайте цементу высохнуть.
	7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).  8. Зафиксируйте уличную панель вызова на встроенной коробке.

Установка внутреннего переговорного устройства

	1. Определите на стене место расположения внутреннего переговорного устройства. Оно должно находиться на высоте 1,50 м от пола.
	2. Определите на стене место расположения гофрированных труб для прокладки проводов от уличной панели вызова до внутреннего переговорного устройства и до трансформатора.
	3. Прорежьте штрабу с помощью зубила, учитывая толщину гофрированной трубы.
	4. Поместите гофрированную трубу в штрабу и зашпаклюйте ее гипсом или цементом. 5. Отметьте места расположения шурупов для крепления переговорного устройства или его подставки, просверлите отверстия и вставьте в них дюбели.
	6. Привинтите к стене подставку переговорного устройства.
	7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).   8. Установите на место внутреннее переговорное устройство, подвесив его на крепежные скобки на подставке. Зафиксируйте переговорное устройство с помощью предназначенного для этого винта.

Установка трансформатора (при необходимости)

Закрепите трансформатор в защищенном месте (например, на распределительном щитке).

1. Подключите трансформатор к переговорному устройству в соответствии со схемой (см. часть 6).

2. Подключите трансформатор к электросети, защищенной предохранителем (см. совет «Как сделать электропроводку, не подвергая себя опасности»).

Это важно
Перед подключением трансформатора отключите электричество.

Советы для установки видео-домофона
• Не устанавливайте видеокамеру в местах, ярко освещенных солнцем, или напротив яркого источника освещения.
• Не устанавливайте внутреннее переговорное устройство в помещении с повышенной температурой (более 40°С), а также во влажном или незащищенном от дождя месте.
• Постарайтесь защитить внутреннее переговорное устройство и видеокамеру от сильных вибраций и ударов.

6 Принципиальная схема

	7-проводная схема подключения
	Пример единой 2-проводной схемы подключения: 2-проводное соединение уличной панели с переговорным устройством
	Пример схемы подключения проводов 2 + 2:  — 2-проводное соединение уличной панели с переговорным устройством — 2-проводное соединение замка, трансформатора и переговорного устройства



Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

leroymerlin.ru

Установка видеодомофона, цена, полное описание.

В настоящее время видеодомофоны пользуются немалым спросом в Европе, в США и в России. Используя эту технику, можно не только разговаривать с незнакомым гостем, но и видеть его.

Хозяин квартиры может, используя видеодомофон, впустить знакомых людей или ограничить доступ посторонним лицам.

Установка видеодомофона в доме делается по следующим ценам.

Нужно отметить, что эти устройства долговечны и имеют удобное управление. Видеодомофоны создают комфорт и обеспечивают безопасность помещения.

Установка видеодомофона

Панель вызова нужно закрепить на входной двери таким образом, чтобы гостям было удобно её использовать. Корпус панели видеодомофона работает при любой погоде.

На стены монтируют мониторы, с помощью использования которых можно хорошо рассмотреть любого незваного гостя на охраняемом объекте.

Видеомониторы являются недешевым элементом видеодомофона и его основным отличием от аудиодомофона.

Кроме того, у них — разные конструкции. Помимо просмотра снимков, которые передаются с камеры домофона, дисплеи также записывают видеотрансляцию происходящего около видеодомофона.

Если необходимо поставить несколько домофонов, которые будут работать в 2 и более помещениях, то необходимо использовать панель с большим количеством кнопок вызова либо с 1 клавишей.

При применении большого количества дисплеев, можно заменить их аудиотрубкой. В этом случае система будет работать как аудиодомофон. Пользуясь этим устройством, можно разговаривать с посетителем, но не видеть его. Так делают, в большинстве случаев, при подключении видеодомофона вместо аудиодомофона, что позволяет сэкономить много денежных средств.

Далее, в вызывной блок монтируются видеокамеры. Одна из них является видеоглазком, а остальные прячут в незаметных местах.

Дело в том, что в настоящее время большой популярность приобрела маскировка от гостей всех камер видеодомофона. Этот способ монтажа видеодомофона считается недорогим, в отличие от подключения дорогой системы видеонаблюдения.

Состав комплекта

Видеодомофон для квартиры имеет в своём комплектации 1 монитор, панель вызова с видеокамерой, электронный замок и блок питания. При установке такого устройства так же понадобится кронштейн для дисплея и определённые провода, имеющие разную маркировку.

Если подключение видеодомофона выполняется не напрямую к электрической сети, то потребуется установка розетки.

Чтобы установить надёжный и качественный видеодомофон в квартиру, следует иметь в виду несколько таких моментов, как:

• прокладка проводов между компонентами домофона квартиры;
• домофон с цветным или чёрно-белым монитором;
• пригодится ли сохранение снимков гостей;
• записывает ли это устройство видео;
• нужно ли подключить к домофону дополнительную камеру или сигнализацию;
• надо ли подключить опцию переадресации на номер телефона тревожного сигнала через интернет и др.

Установка видеодомофона в квартиру делается по следующим ценам.

Выбор видеодомофона

Если видеодомофон надо подсоединить к системе подъезда, следует купить такую модель устройства, компоненты которого будут совмещены с общей системой.

Для проведения видеодомофона в квартиру, не подключая к подъезду, следует приобрести оборудование по определённым опциям, которые необходимы.

Следует покупать модели, имеющие подключение из 4 проводов. Это простая схема соединения элементов.

Не рекомендуется приобретать беспроводные видеодомофоны. Они плохо защищают квартиру от визитов непрошеных гостей и др.

Качество снимков на мониторе улучшается или ухудшается в зависимости от того, какое разрешение имеется у камеры. Если видеодомофон оснащён большим экраном, то и камера видеонаблюдения должна показывать качественную картинку. Причём их форматы видеосигнала должны совпадать.

Небольшое количество мониторов оборудовано аудиотрубкой. Чтобы её подключить, нужно использовать дополнительный порт. Чем больше портов в видеодомофоне, тем больше подключаемых к нему компонентов. В нём может много различных портов, к которым можно подключить другое оборудование.

Видеодомофон с установкой в Москве можно заказать по следующему адресу и ценам.

Монтаж и подключение видеодомофона в квартире

Сначала нужно определиться с местом, где будет расположен монитор и блок питания. Последний компонент можно подключить к электрической сети через розетку или напрямую. Блок питания следует установить в приемлемом для использования месте, но замаскированном от гостей.

Если видеодомофон нужно установить в пожарной сигнализации, то блок питания следует подключить к бесперебойнику. В противном случае при незапланированном отключении электричества защита оборудования будет выключена.

Установка кронштейна для монитора

Крепление кронштейна для монитора

Пластина для установки экрана на стенку в квартире или в офисном помещении

Установку видеодомофона в квартиру нужно начинать с монтажа крепёжных систем для монитора. Монитор должен быть расположен в таком месте, чтобы хозяину квартиры было удобно применять видеодомофон и он мог хорошо видеть всех гостей.

Монитор можно поставить в какой угодно комнате. Как правило, его монтируют на уровне глаз у двери в прихожей.

К нему нужно проложить провод от блока питания и электрического щитка. На стенке у двери крепится специальный кронштейн, на который крепится монитор.

Видеодомофон следует присоединять к электрической сети через автоматику. В ином случае, автоматику можно установить рядом с электрощитом.

Прокладка кабельной системы и подключение монитора

Затем нужно сделать прокладку электрического провода и кабеля видеонаблюдения. Делать прокладку проводов в стенке нужно в электротехнических коробах определённого сечения. После того как эти провода проведены, можно приступить к подключению дисплея.

Очерёдность подключений и монтажа видеодомофона может быть различной в зависимости от выбранного типа устройства.

Каждый видеодомофон обладает определённой схемой подключения. Обычная схема состоит из 4 проводов различных цветов для подключения дисплея и панели вызова в тот или иной порт:

• зелёный — применяется как общий, и при подключении дисплея;
• жёлтый — подключение аудио;
• белый — присоединение видео;
• красный — подключение блока питания.

Провода надо зачистить и вставить в определённый разъем монитора.

Большое количество моделей обладает пружинной системой соединения. Для подсоединения монитора к видеодомофону нужно взять отвёртку и отжать контакт. Затем необходимо вставить подготовленный кабель. Далее, нужно убрать отвёртку, и зажать контакт пружинкой.

Установка и подключение замка и панели вызова

Затем в дверь монтируется замок. Рекомендуется выбрать электромагнитные или электромеханические устройства.

Электромагнитный замок должен быть круглосуточно подключён к электрической сети. При возникновении аварии и отключении электрической энергии он прекратит свою работу. В этом случае хозяин квартиры не сможет открыть дверь квартиры. В то же время электромеханический замок можно с лёгкостью открыть обычным ключом.

Основную часть замка нужно установить на заднюю часть двери. Другая часть замка крепится на дверь винтами или саморезами — в зависимости от того, какая его конструкция.

Замок панели вызова должен быть установлен на расстоянии 1,5 м от пола как минимум.

Настройка работы и подключение иных опций

К замку нужно подключить 2 контроллера. Один отвечает за работу замка, второй считывает пароли со специального ключа.

Также необходимо подключить блок питания к замку и прикрепить видеодомофон к нему через цветные разъёмы на панели.

На завершающем этапе необходимо подключить все провода системы и установить видеодомофон в квартиру. Также можно подключить другие устройства: видеокамеры и систему видеонаблюдения, если они были приобретены заранее.

vdomofony.ru

Монтаж домофона своими руками – доступно и экономно

Чтобы самостоятельно осуществить такую сложную процедуру, как монтаж домофонов, необходимо хорошо изучить все инструкции и четко следовать им. Сначала надо подготовить все инструменты и материалы. Среди основных инструментов стоит выделить:

• Дрель;
• Специальную насадку для штробления стен;
• Изоляционную ленту;
• Отвертку;
• Нож;
• Плоскогубцы;
• Дюбеля;
• Шпатлевку;
• Алебастр;
• Резиновые перчатки;
• Экранированную «витую пару»;
• Инструмент, с помощью которого снимают изоляцию с кабелей.

Особенности выбора комплекта домофона

Прежде чем начинать установку домофона самостоятельно, надо выбрать устройство, наиболее подходящее для конкретного случая. При этом учитываются финансовые возможности и основные потребности хозяев. Полученная смета не должна превышать допустимые нормы. Простейшим вариантом считается аудиопереговорное устройство. В его составе есть аудиовызывной блок и аудиотрубка. С его помощью можно только разговаривать с посетителем.

Вторым вариантом является видеодомофон. Он бывает цветным и черно-белым. С помощью такого устройства можно не только разговаривать с посетителем, но и видеть его.

Многие современные изделия управляют электрическими замками, поэтому их установка станет отличным решением для офиса. Кроме того, они пригодятся для частных домов, ведь можно установить устройство на калитке и контролировать вход, защитив территорию от нежданных гостей.

После выбора нужного комплекта составляется смета, с учетом всех необходимых материалов и инструментов.

Организация электрической защиты

Устанавливая устройство своими руками, нужно позаботиться о подключении к электрической сети, которая должна быть защищена специальным предохранителем 10 А или же автоматом 16 А. Чтобы обеспечить дополнительную безопасность, рекомендуется дополнительно установить аппарат защитного отключения на 30 мА.

Существует два основных вида электропитания:

• В переговорном аппарате нет интегрированного трансформатора, его надо дополнительно подключить к устройству и электросети;
• Переговорное устройство нужно подключить с помощью силового провода просто к розетке. При этом трансформатор уже интегрирован.

Известно, что смета зависит не только от выбора материалов, поэтому надо обязательно учитывать тип электропитания, составляя список всех расходов.

Как правильно определить место монтажа?

Трубку аппарата можно установить где угодно, выбрав наиболее подходящее место в квартире. Производя установку своими руками, нужно учитывать, что звук звонка должен быть хорошо слышен. Стандартным местом для трубки считается стена возле входной двери.

Чтобы правильно произвести монтаж, необходимо прислушаться к некоторым советам:

• Нежелательно устанавливать аппарат на частях двери, которые движутся, ведь во время движения часто происходит ударное воздействие, способное сместить видеообъектив;
• Не стоит во время монтажа домофона выводить наружу кабель, ведь злоумышленники могут легко его обрезать;
• Устанавливая аппарат своими руками, нельзя сразу намертво закреплять все винты, ведь в случае неправильной прокладки электрокабелей, придется все переделывать. Нужно иметь возможность внести изменения в любой момент;
• Осуществляя монтаж, нельзя нарушать на устройстве контрольную пломбу.

Проведение подготовительных работ

Наиболее трудозатратной процедурой считается прокладка кабеля, но, делая все самостоятельно, можно сэкономить и смета всех расходов будет гораздо меньше. Необходимо найти конец провода, который идет от входной двери и размещенного на ней аудиовызывающего устройства. Он может быть внутри щитка, расположенного на лестничной клетке.

Отыскав нужный кабель, надо его немного удлинить, соединив со специальной «витой парой», которую необходимо подключить к самому домофону. При монтаже домофона учитывают, что длина силового кабеля должна составлять не больше 40 метров, ведь если расстояние будет слишком большим, можно потерять сигнал.

Из внутренней стороны стенки прокладывают удлиненный провод, чтобы это сделать, необходимо своими руками пробить в поверхности специальные каналы. Именно для этого используют особенную насадку. После перемещения кабеля в канал остается залить штробы алебастром, а затем зашпаклевать все.

Лучше всего провести монтаж в специальные каналы из пластика. Этот вариант считается самым безопасным для стен. Такие каналы нужно просто проложить вдоль дверной коробки (в случае, если трубка будет установлена возле двери).

Осуществляя установку устройства своими руками, нужно обеспечить целостность кабеля в парадной, для этого его помещают в специализированную гофро-трубу. Необходимо избегать заломов провода и его провисаний. Надо аккуратно производить установку провода, идущего от домофона, следя, чтобы он находился подальше от силовых кабелей.

В комплектацию стандартного изделия входит схема прокладки силового кабеля и установки домофона.

Если вы планируете менять устройство в будущем, следует рассчитать это на этапе строительства. Нужно предусмотреть траншеи, проложив в них специальные гофрированные трубы с дополнительной стальной протяжкой. Чтобы устройство работало лучше, желательно избегать любых дополнительных соединений внутреннего переговорного устройства с уличной панелью вызова. Если проводка уже была проложена, перед покупкой домофона стоит проверить количество проводов, ведь смета не должна содержать лишние расходы.

Установка домофона внутри квартиры

Поэтапный монтаж домофонов состоит из нескольких стадий:

• Разметка. Необходимо определиться с высотой панели домофона, которая будет удобна для всех домочадцев. Для этого нужно поставить две точки, сохранив между ними расстояние в 20 сантиметров. Затем надо начертить горизонтальную линию и нарисовать вверх прямоугольник, размер которого будет больше, чем внутренняя панель домофона. Делая все своими руками, следует помнить о проверке разметки с помощью уровня. Затем по периметру полученной фигуры надо начертить прямоугольник побольше для внешнего яруса ниши. Выемка должна быть расположена недалеко от электропроводки;
• Выдалбливание. Лучше всего работать при установке с кирпичной стеной, ведь остальные материалы плохо поддаются, а бетон может лопнуть. Сначала надо выдолбить внутренний прямоугольник. Внешний ярус надо вырубить всего на толщину гипсокартонного листа. Затем методом штробления своими руками нужно сделать канал для проводки, подводя его к внутренней выемке, выдолбив в задней поверхности небольшую полость для розетки;
• Отделка ниши. Электросеть заводится в колодец для розетки, и изолируются на время провода. Затем осуществляется монтаж коробки для розетки, а все поверхности выравниваются штукатуркой. Кабеля от внешней панели нужно замазать, выведя их концы. После высыхания сглаживается неровность шпаклевкой;
• Электрификация ниши. Когда все высохнет, необходимо произвести грунтовку внутренних поверхностей, покрыв их простой эмалевой краской. Затем устанавливается и подключается розетка, руки при этом должны быть защищены перчатками;
• Установка щита. Вырезается своими руками фрагмент гипсокартона, подходящий по размерам для внешнего яруса. Он приклеивается к предварительно установленным алюминиевым профилям. Для установки аппарата делаются небольшие пропилы напротив центров вертикальных профилей. В полученный люк монтируется фиксатор домофона;
• Внешняя отделка. Чтобы завершить монтаж, остается только выполнить отделку места, где был установлен домофон.

Осуществляя монтаж устройства собственными руками, получится значительно сэкономить, но желательно проконсультироваться с опытными специалистами, прежде чем начинать работать.

camafon.ru

Установка видеодомофона в квартире, частном доме

Установка видеодомофона предусматривает монтаж, минимум, двух составных частей — вызывной панели и монитора. Кроме того, почти всегда в состав устанавливаемого комплекта видеодомофона входит электромагнитный или электромеханический замок, несколько реже — дополнительные камеры видеонаблюдения.

Ниже будут рассмотрены некоторые особенности установки видеодомофона в квартире, частном доме. Кроме того, на этой странице рассматриваются вопросы подключения видеодомофона (выполнения электрических соединений между его составными частями). Это может оказаться полезным для желающих выполнить монтажные работы своими руками.

Цели, которыми руководствуются пользователи, устанавливая эту систему безопасности, перечислять, наверное, излишне, а заострить внимание на некоторых моментах, обеспечивающих правильное выполнение работ, стоит.

УСТАНОВКА ВИДЕОДОМОФОНА В КВАРТИРЕ

В квартире видеодомофон может быть установлен как для коллективного так и индивидуального пользования. Первый случай предусматривает размещение вызывной панели на подъездной двери, требует использования многоабонентных систем и встречается не так часто, поскольку подразумевает участие всех жильцов (или их подавляющего большинства), что далеко не всегда позволяет достичь нужного консенсуса.

Второй вариант более востребован, поэтому на нем стоит остановиться подробнее. Как правило, он подразумевает установку вызывной панели не непосредственно на входной двери, а на входе в тамбур, который объединяет входы в несколько квартир. Здесь элемент коллективизма, конечно тоже присутствует, но договориться двум — трем квартиросъемщикам гораздо проще.

Мониторы видеодомофонов, естественно, устанавливаются в каждой квартире, а панель лучше использовать на несколько направлений (по числу квартир — рисунок 1), хотя ее можно установить для каждой квартиры отдельно. В этом случае будет иметь место несколько индивидуальных систем, правда замок всегда будет общим (рис.2).

Если дверь (перегородка) общего тамбура имеют решетчатое исполнение, то при установке вызывной панели и замка следует предусмотреть защиту от доступа к ним извне (снаружи) — причины, думаю, очевидны.

Что касается установки монитора, то правила здесь аналогичны применяемым при установке видеодомофона в частном доме.

УСТАНОВКА ВИДЕОДОМОФОНА В ЧАСТНОМ ДОМЕ

В принципе, процесс установки в этом случае практически не отличается от описанного для квартиры, с той разницей, что роль двери входного тамбура выполняет калитка ограждения территории вокруг дома. Правда разница эта достаточно существенна из за того, что:

• вызывная панель видеодомофона может работать в условиях повышенной влажности, отрицательных температурах, поэтому должна иметь соответствующее климатическое исполнение, дополнительные защитные конструктивные элементы. Штатных может оказаться недостаточно.
• прокладка соединительных линий от точки входа на территорию до дома тоже должна предусматривать защиту от перечисленных неблагоприятных факторов.

Лучше выполнить ее в трубе, заглубленной в землю (рис.3), приняв меры от попадания внутрь влаги. Как вариант, можно использовать воздушную линию (рис.4), протянув провода в металлорукав, который желательно заземлить для защиты от атмосферного электричества. При вводе в дом проход сквозь стену надо защитить от попадания влаги.

Монитор видеодомофона можно разместить там где удобно, не забыв, что от требует питания 220 Вольт (соответственно нужда электрическая розетка или распределительная коробка. Сетевой шнур видеодомофона разрезать настоятельно не рекомендуется, поскольку сразу пропадет гарантия, а использовать свободно болтающийся удлинитель весьма неудобно).

Остается блок питания для замка. Его установку стоит выполнить тоже внутри дома, чтобы из соображений электробезопасности по улице прокладывать низковольтную линию питания.

© 2010-2019 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

labofbiznes.ru
