Как построить каркасный дом своими руками — пошаговая инструкция.

Для постройки современных каркасных домов большей частью используются всего 2 технологии: финская и канадская. И если финская методика предполагает работу сразу со всем каркасом дома, то как построить дом по канадскому способу? В этом способе ключевым моментом является сборка напольного покрытия и только потом уже возведение стен и работа с кровлей. Именно на ней, как на более практичной и рациональной, мы и остановимся более подробно.

Пошаговая инструкция по строительству обычного щитового дома состоит из следующих этапов.

Первый этап. Фундамент.

Грамотная заливка фундамента – довольно кропотливое занятие. Необходимо учитывать местность на самом участке, наличие грунтовых вод и их уровень, сезонность осадков, температурные колебания в течение года и так далее. Большей популярностью при возведении каркасных домов пользуются фундаменты свайные или свайно-ростверковые, а также ленточные.

Для климата нашей страны оптимальным решением станет выбор в пользу свайно-ростверкового фундамента. Он прост в обращении, прочен, надежен и относительно недорого стоит. К тому же, он равномерно распределяет вес дома на опоры.

Сваи для такого фундамента лучше выбирать с расширенной пяткой, так увеличиваются их несущие характеристики. Бурить под них отверстия можно вручную буром или используя автоматику. Для опалубки берут рубероид, сложенный в несколько слоев, или трубы из ПВХ или асбестоцемента. Внутрь свай крепятся скрепленные между собой прутья арматуры, а потом все это заливается бетоном. После заливки сверху крепится ростверка (опалубка для ленты), в которую кладется связанная арматура, которая, в свою очередь, соединяется с концами арматуры из свай. Желательно сразу оставлять место для прокладки коммуникаций и вентиляции.

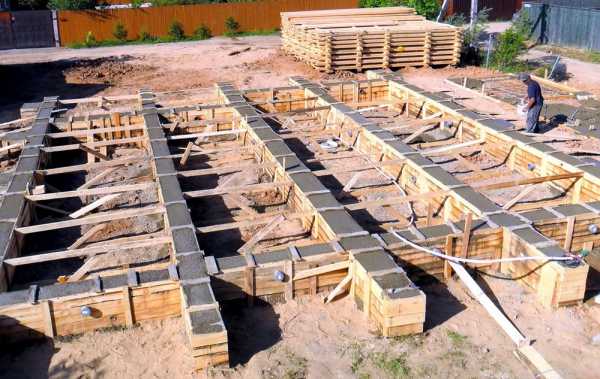

В ленте фундамента обязательно крепятся шпильки (через каждые 1-2 м, от углов по 30 см) – потом к ним будет прикрепляться обвязочный брус. И далее следует общая заливка бетоном (для крепости можно накрыть его полиэтиленом). Фундамент для щитовой постройки готов, при комфортной внешней температуре около 20 градусов уже через 4-5 дней можно двигаться в строительстве дальше. Если температура ниже, ждать придется дольше – от 10 дней.

Второй этап. Обвязка, изоляция, пол.

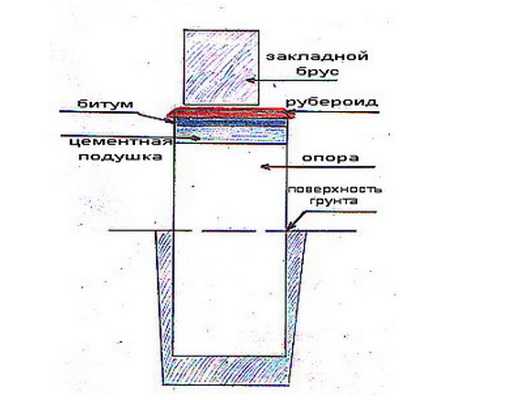

Вначале делаем гидроизоляцию фундамента, используя битумную мастику, рубероид или гидроизол. Первым слоем кладется жидкая изоляция, потом следует черед рулонной, а сверху крепятся сухие доски (лежни), края которых выравниваются по высоте фундамента. На первый слой досок укладывается второй, чтобы перекрыть возможные щели.

И уже к лежням крепятся доски обвязок – они устанавливаются на ребро, выравниваются и прибиваются к своей основе. Следующим шагом станет монтаж лаг – по способу крепления они напоминают установку обвязок, прибиваются косыми гвоздями.

Когда основа для пола подготовлена, можно приступать к его утеплению. Есть различные способы утеплить напольное покрытие, в том числе, можно использовать недорогой пенополистирол, тем более, что он не боится влаги. Ориентировочная толщина пенополистирола составит около 150 мм, укладывается он в 2 слоя для перекрывания стыков и швов. Дополнительно по периметру рекомендуется пройтись герметиком для обеспечения полной изоляции поверхности.

После изоляции настилаем черновой пол из досок и верхнего слоя фанеры. Если фанера достаточно велика (более 15 мм), то можно обойтись без повторного настила. Если нет, то лучше будет сделать еще один слой из досок внахлест с первым уровнем. Наш пол готов.

Третий этап. Стены.

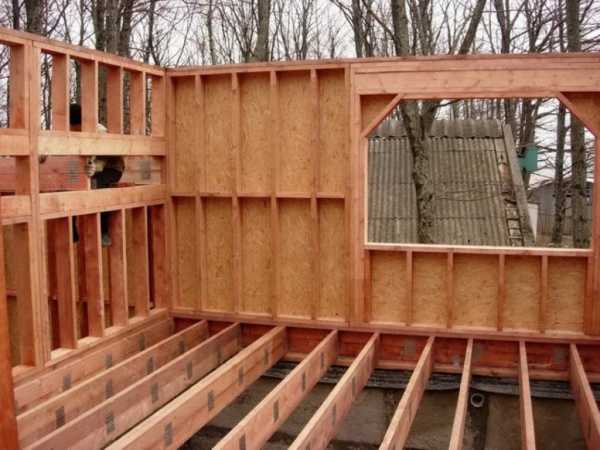

При возведении стен можно использовать 2 технологии – каркасно-щитовую и “баллун”. Согласно первой сборка каркаса стены происходит на полу, затем она ставится и крепится как уже готовый элемент. По второй технологии стена строится постепенно, так сказать “по месту”. Крепится брус нижней обвязки, монтируются угловые стойки, далее идут промежуточные, затем еще одна обвязка и так далее. И тот, и тот способ вполне доступен для ручной сборки.

Угловые стойки выбираются по размерам от 100х100 до 150х150 мм, исходя из общей нагрузки. Промежуточные стойки могут быть меньше по толщине – до 50 мм. Ширина зазоров между стойками будет зависеть от выбранного утеплителя. Крепятся такие стойки обычными нагелями.

Далее поговорим об укосах. Если стена возводится из прочного материала, укосы вам понадобятся лишь временно, пока отсутствует обшивка снаружи. Если же обшивка будет наборной, укосы нужно ставить сразу и на постоянной основе, они придадут конструкции требуемую жесткость.

Четвертый этап. Перекрытия.

Балки перекрытий обычно опираются на брусья верхней обвязки. Крепиться перекрытия могут на:

– уголки;

– стальные кронштейны;

– либо же быть с врезкой.

Если перекрытия крепятся с врубкой, то глубина пропила обычно не превышает половины толщины бруса из верхней обвязки. Сверху каждый элемент крепится 2 гвоздями.

Размеры балок выбираются в зависимости от будущей этажности дома. Если планируется второй этаж, сечение балок должно быть большим, а шаг их установки – меньшим. Кроме того, в этом случае перекрытия необходимо будет покрыть черновым полом следующего этажа.

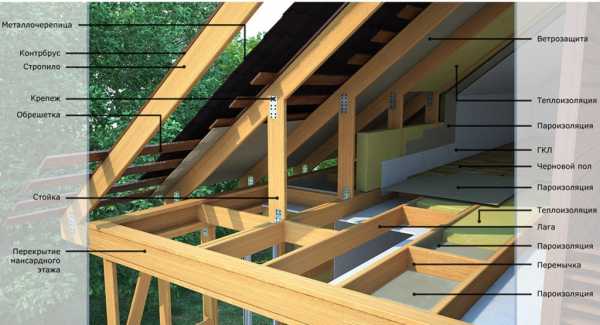

Пятый этап. Стропильная система, кровля.

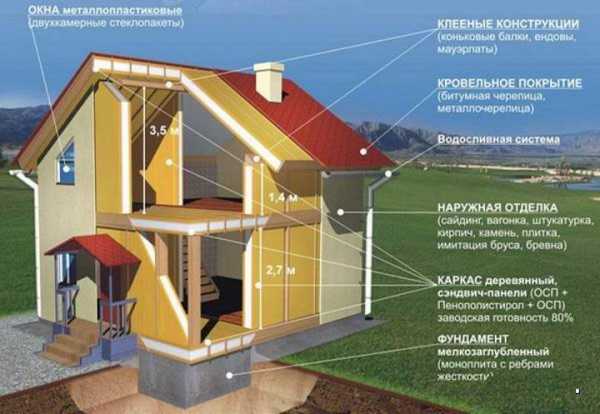

Если вы решили построить каркасный дом своими руками, то лучшим вариантом кровли для него станет двускатный или мансардный вариант (смотрим на фото)

– их конструкции весьма схожи. Единственным условием будет выбор кровельного материала с малым весом, чтобы деревянные перекрытия смогли его выдержать.

Для крепления стропильных систем по краям балок прибиваются бруски, в стропилах для него делается запил. Набиваем обрешетку и фиксируем стропильные системы в определенном положении.

Шестой этап. Утеплители.

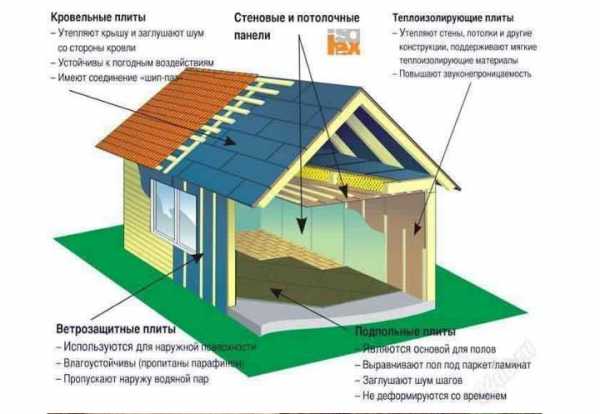

Известным утеплительным материалом для щитовых деревянных домов является базальтовая вата, особенно практична она в матах – их легко можно применять для утепления каркасных стен, они обладают отличной плотностью и более удобны.

Можно применять и минеральную вату. Однако при всех своих прекрасных изоляционных свойствах она может промокать, поэтому ее следует дополнительно прикрывать мембраной.

Собственно, все. В очень общих чертах, но щитовой дом своими руками вы построили и вам есть чем гордиться. В качестве наглядного пособия рекомендуем к просмотру видео ниже.

Вам понравится

svoimirukami.lesstroy.net

Учимся на чужих ошибках: как нельзя строить каркасный дом

Если у вас есть лишние деньги и учитесь вы исключительно на собственных ошибках, то эту статью вам читать будет неинтересно. Эта информация будет полезна тем, кто умеет считать деньги и кто при строительстве собственного дома старается учитывать ошибки других. Сегодня мы расскажем о личном опыте тех, кто уже столкнулся с реальными проблемами при строительстве дома по каркасной технологии.

Проблема №1: исполнители

Мы уже как-то писали, что количество строительных фирм «с опытом каркасостроения» за несколько лет выросло в десятки раз. Чуть ли не каждый строитель теперь готов построить вам каркас «любой сложности под ключ». В этом-то и проблема – строить готовы все, а за качество отвечать − единицы.

По примерам работ таких «всемогустроителей» можно книгу написать. Вот, например, результат работы одной строительной бригады (на фото), которым поделился один из заказчиков на форуме.

Что здесь не так?

1. Выбранный вид фундамента не смущает, если думать, что он для временной постройки.
2. Обвязочный брус из двух плашмя уложенных досок на столбы из блоков. Заметьте, без гидроизоляции даже! Такое решение обернется позже прогибом и деформацией всего каркаса. Правильный обвязочный брус − это три доски 50*150 на ребро.
3. Опирание стропил выполнено без зарезов, перекрытие второго этажа держится… на уложенной плашмя доске!

Самый дельный совет на форуме: все аккуратно разобрать, бригаду выгнать, зарплату им выдать уголками и шурупами.

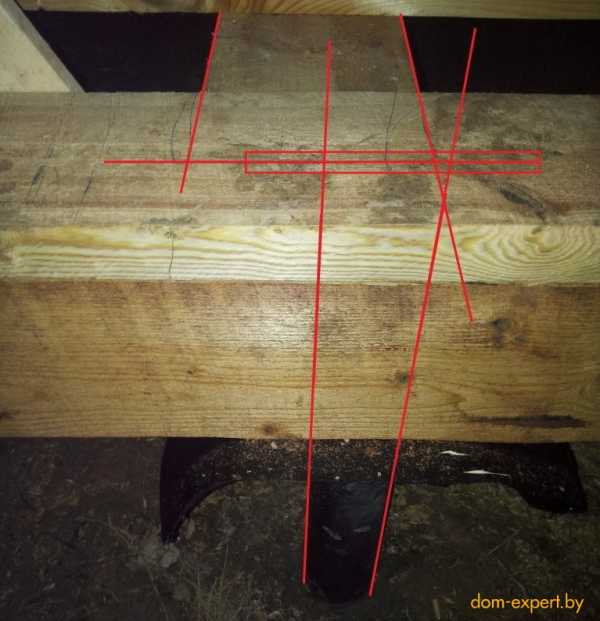

Или вот еще: «Компания-подрядчик строит для нашей семьи 2-этажный каркасный жилой дом на винтовых сваях. Брус уложили не по центру свай (якобы сваи криво завинчены). В результате − продольный составной брус по центру столовой, лежащий на линии из 5 свай с пролётами от 1650 до 2100 мм и общей осевой длиной 7600 мм, уложен с боковым смещением примерно 55-60 мм. Сторона бруса выступает за край оголовка на 35-40 мм. Осевая проекция бруса вообще лежит за краем сваи. Куда большая проблема в том, что продольный брус состыкован внахлёст не над оголовком, как положено, а в воздухе».

В итоге, обнаруженную проблему строители устранили. А если бы заказчик не проверил работу?

Проблема №2: качество пиломатериала

Самые дешевые доски – естественной влажности, не строганные. Но для каркаса в таком виде они не годятся. Однако некоторые строители этого не знают или сознательно не говорят об этом заказчику. Зато последнему потом есть что рассказать:

«Построили нам каркас в один этаж, утеплили, проложили мембраны, накрыли крышу, обшили снаружи сайдингом. Доски использовали мокрые (и частично потемневшие), но на все наши возражения прораб утверждал, что ничего страшного. Внутри дома все уже было готово к отделке, когда под пароизоляционной пленкой появилась плесень (обнаружили, когда случайно порвали пленку). Сейчас пароизоляцию сняли, все что могли обработали антисепликом. Ждем, когда все это высохнет…»

О похожем случае мы рассказывали в этом материале.

К сведению

Оптимальная влажность строительного леса – 12-15%. Минимальное сечение пиломатериалов, которые можно использовать для строительства стен каркасного дома составляет 150х40 мм.

Проблема №3: утеплители и пленки

Многие будущие домовладельцы не задумываются о том, какие процессы могут происходить внутри каркасной стены. Зачастую утеплитель начинает мокнуть, а стойки каркаса покрываться плесенью и гниют даже при использовании доски техсушки. Это происходит из-за того, что не установлена пароизоляция и ветрозащита, или нарушена последовательность слоёв пирога стены.

Причем ошибки эти становятся заметными зимой. Приведем один случай, когда все строительные ошибки стали явными после того, как дом был сдан заказчику:

«В середине января начали постепенно прогревать дом. Поначалу всё нравилось. Излишняя влага уходила, в доме становилось тепло. Но и морозы крепчали. Постепенно внизу стен, граничащих с улицей, проявились участки замороженного конденсата и инея, разросшиеся со временем до высоты в 10-15 см».

Такая картина почти по всем наружным стенам. При ближайшем рассмотрении стало ясно, что внутренняя пароизоляционная плёнка стены нигде не подстилается под черновой пол, местами заканчивается в 1 см над поверхностью пола. Таким образом, утеплитель открыт внутрь помещения.

К сведению
Основные теплоизоляционные материалы имеют ширину 60 см. Стойки каркаса должны выставляться с промежутком менее 59 см, для последующего качественного утепления.

Далее выяснилось, что нижний край внешней ветрозащиты не закреплён на обвязке и висит парусом между брусков обрешётки под имитацию бруса.

Таким образом, слой утеплителя внизу стен открыт как с наружной, так и с внутренней стороны. Открутили в комнате плиту OSB чернового пола в проблемном месте и увидели причину — криво подрезанная плита «Роквула».

Температура на небольшом углублении в стыке составляла минус 5 градусов, при наружной температуре минус 11. «Роквул» продувается насквозь, набирает влагу, промерзает. Помещения первого этажа прогревали в течение 5 дней, но тепло в доме не держалось. Температура на уровне лица +21, на поверхности чернового пола +13.

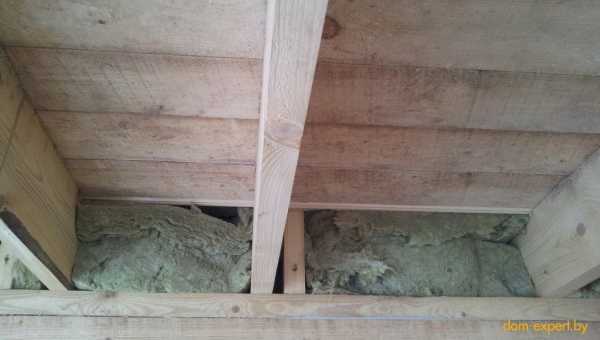

Лаги в данной конструкции укладываются поверх нижней обвязки бруса и частично заходят в стены, стыки утеплителя стены и пола являются слабым местом. Под крыльцом видим открытый край «Роквула» − можно получить представление о качестве укладки материала.

Другой слабостью являются крайние лаги, отстоящие от стен на 5 см. По задумке этот зазор требовался для предотвращения мостика холода и должен был тщательно утепляться. В действительности, туда абы-как напихан «Роквул», без пленок. В некоторых местах его утеплить вообще забыли.

Несмотря на свежую постройку, многие детали силового каркаса стали покрываться чёрной и белой плесенью и внутри, и под домом…».

Этот случай поддается лечению. Хозяину придется снимать плиты стен и чернового пола, стеновые плиты, чтобы все переделать внутри дома. Снаружи нужно снимать нижние доски обшивки, чтобы получить доступ к стыку утеплителя стен и пола и обшить ветрозащитой с должным перехлёстом. Плюс работы по борьбе с плесенью.

Полезные советы

В качестве внутренней обшивки каркаса МОЖНО использовать только гипсокартон, как это предлагают многие строительные компании. Однако желательно, чтобы под ГКЛ была еще плита ОSB, ДСП, ЦСП.

Каркас снаружи обязательно следует обшивать плитными материалами типа ЦСП или ОSB. Во-первых, так повышается жестокость конструкции. А во-вторых, при нарушении наружной отделки фасада дождь, снег, пыль ветер начнут соприкасаться с гидроизоляционной мембраной (если её не забыли проложить), что приведёт к её износу и дальнейшему проникновению влаги в утеплитель.

Мы привели лишь некоторые типичные ошибки. Для тех же, кто хочет почерпнуть больше технической информации о строительстве каркасного дома, dom-expert.by рекомендует к прочтению книгу в PDF Индивидуальный дом «Платформа».
