Отчет о строительстве капитального дома (97 фото) » Триникси

Отчет о строительстве капитального дома от человека, имеющего высшее строительное образование. Все делается собственными силами, на совесть и для себя, на деньги, заработанные собственным трудом.

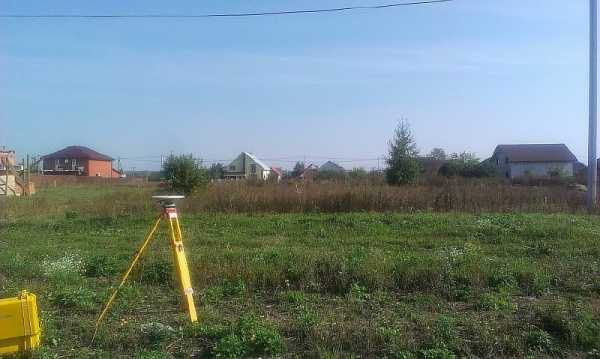

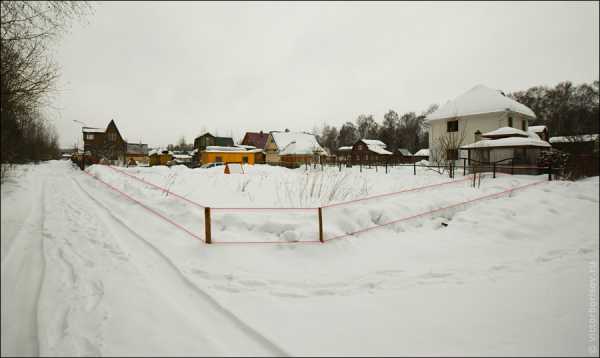

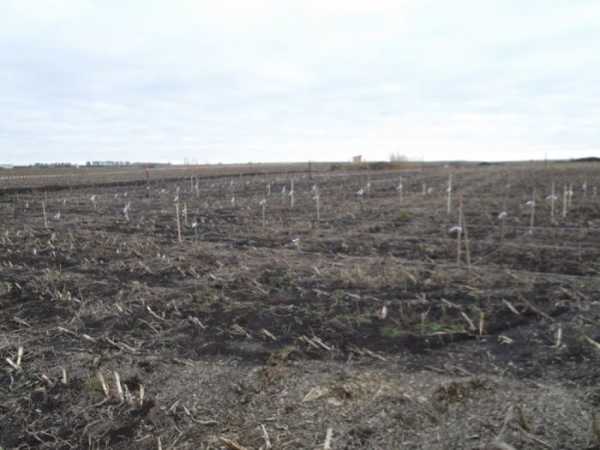

Дальше все эти картинки нужно перенести на местность. Вот местность огороженная временными столбами дабы застолбить.

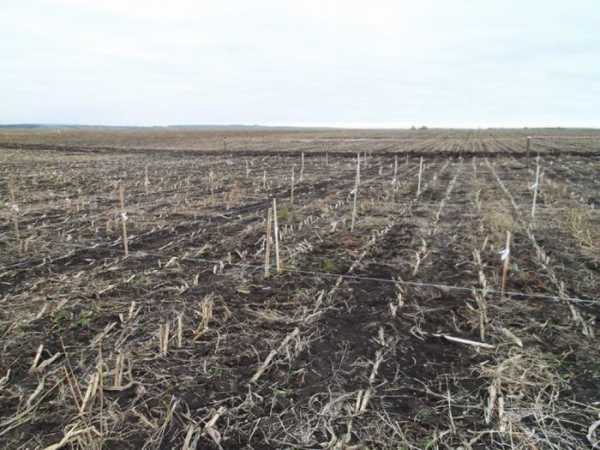

Разметка по осям.

и габаритам.

Фундамент будет буронабивной, т.е. бурится отверстие в земле метра на полтора(в моем случае 2,2м, Акела промахнулся), туда заливается бетон, а поверх этих столбиков заливается ленточный фундамент. Получается нечто напоминающее коренной зуб человека, ну или еще кого. Естественно бетон нужно армировать.

Вот это и есть армировка того самого бетона, вернее бетонной сваи. Диаметр прутка 14мм, перемычки 6мм.

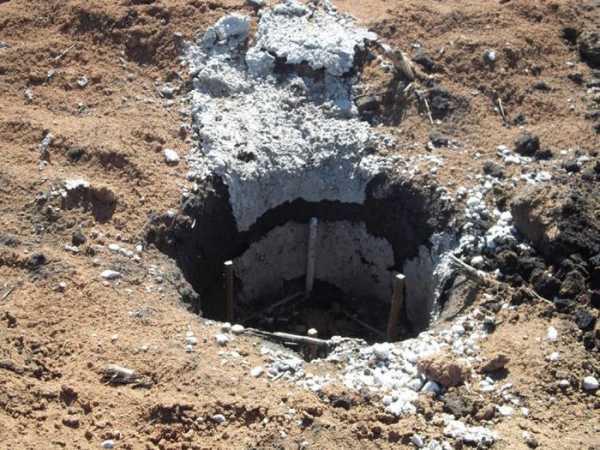

Вот так я встретил свой дом весной уже этого 2014-го года. Сваи с поверхностью грунта разбежались на 5-7см, что в принципе нормально и закономерно.

В строительстве все достаточно просто, строить нужно снизу вверх, т.е от подвала к чердаку и никак не наоборот. Подвала у меня не будет, будет некий приямок, потому его пока пропускаем, но не нужно забывать еще и о других коммуникациях, таких как септик, вот его я и начал копать, естественно не в ручную, приехал дядька на колесном «Твэксе» и все тут разбомбил.

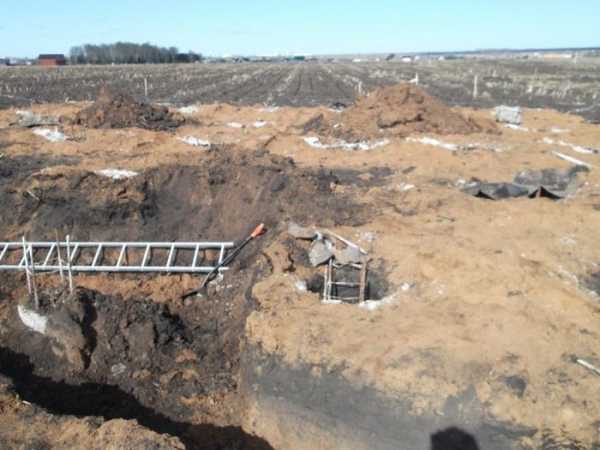

Естественно после тяжелой техники приходится немного поювелирничать лопатой. Хочу так же добавить, что на данном этапе все работы я выполнял один в послеобеденное, а чаще вечернее время и выходные. Помощь подошла только при возведении стен.

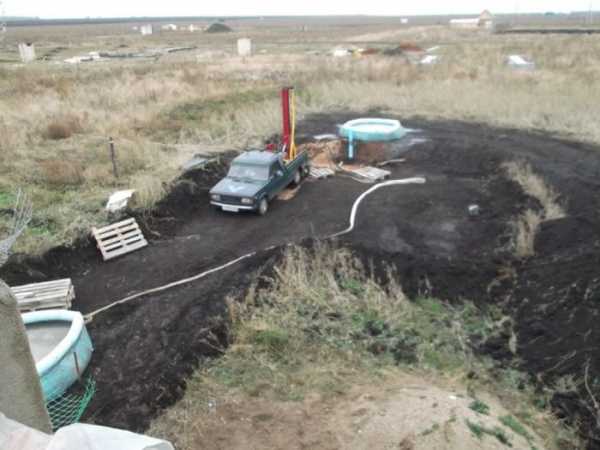

На следующий день я пришел и ох*ел, вода стоит на уровне 3,5м. Были мысли сделать бассейн, но вовремя одумался. Решено делать септик на одно кольцо меньше, а для бани строить отдельный.

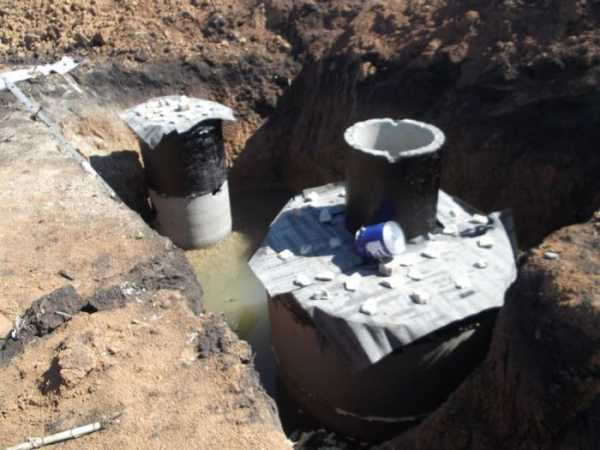

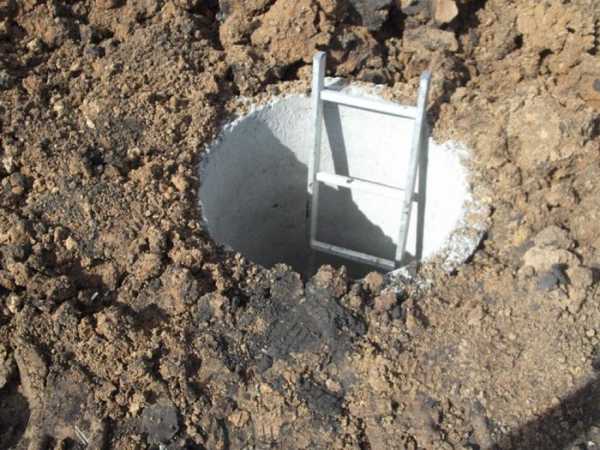

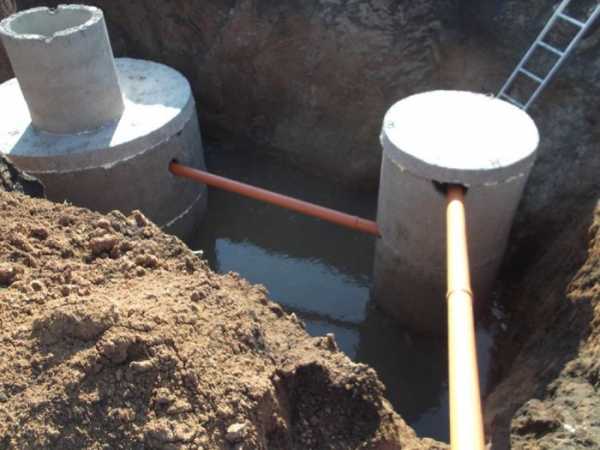

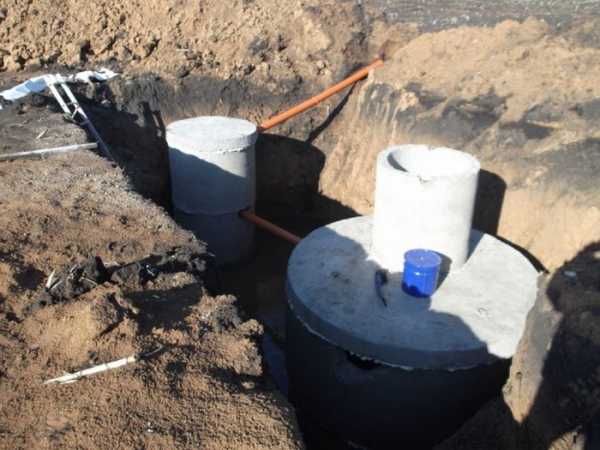

Вот и сам септик. Топил я его прямо в воду как заправский водолаз-строитель по яйки в холодной апрельской жиже.

Септик с переливом, при обратной засыпке трубы вынимались, дабы не побить, закладывались и обсыпались в ручную.

Гидроизоляция. Почему не до конца? Бетон воды не боится, а даже наоборот, а вот если эта вода попала в него и замерзла, то это жопа. Потому гидроизоляция по наружке на глубину промерзания.

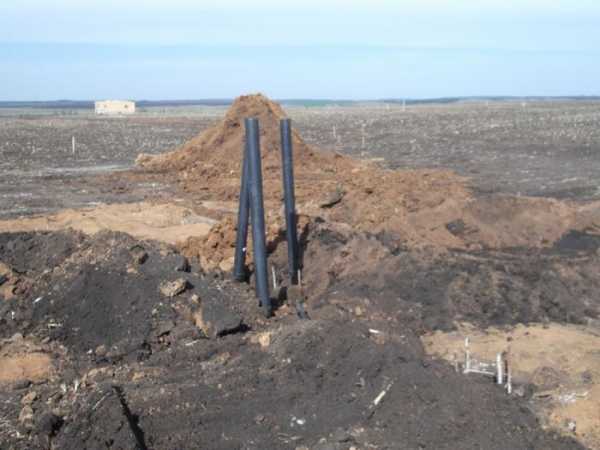

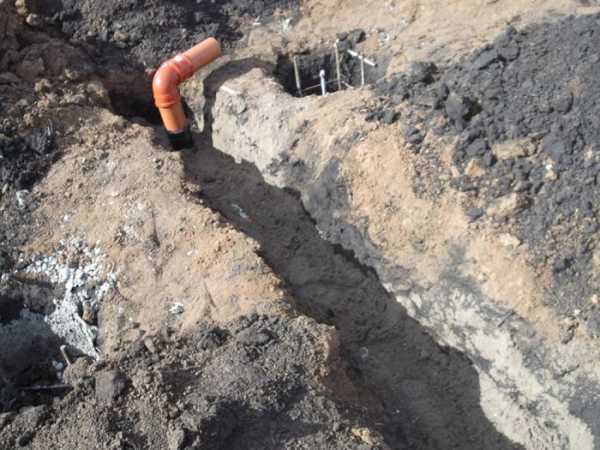

Вот и разводка пошла. Диаметр 160мм по всей подземной части, дабы не нырять в уже эксплуатируемый септик ради прочистки. Да и утро все-таки начинается не с кофе. Разводка необслуживаемая.

Вся остальная(надземная) часть ведется непосредственно до потребителя, будь то раковина али толчок, в диаметре 110мм и уже непосредственно перед самим потребителем переходит в нужный диаметр. По деньгам это не на много дороже, но Вы бы знали как меня утомило чистить каналюгу у себя в квартире, особенно от бабских волос. Длинные волосы у девок это конечно хорошо, но до тех пор пока они растут на голове, а не вымываются в трубу.

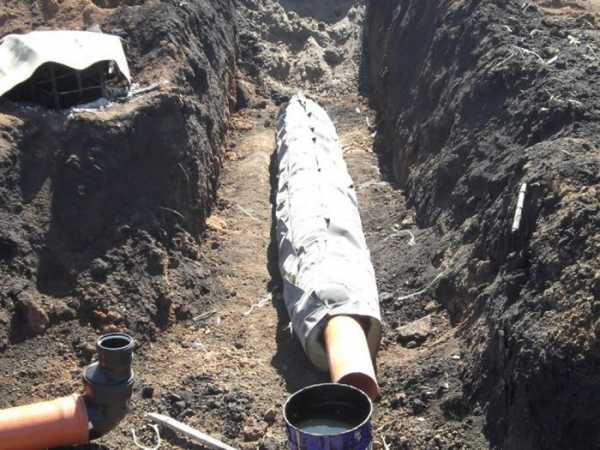

Это сосиска для места стыка септика и канализации, находящаяся в уличной части грунта на глубине 1,5м.

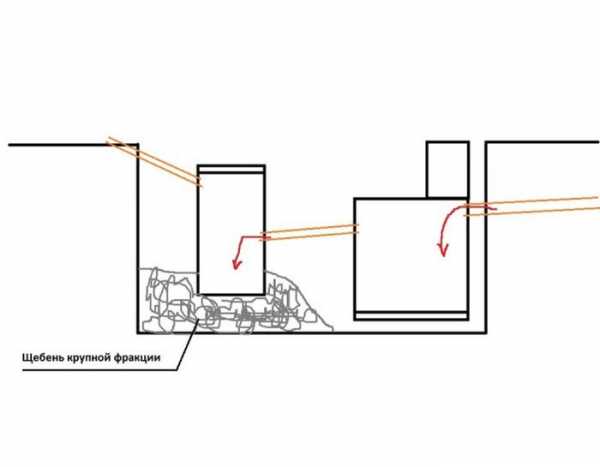

Это схематичное изображение септика. Да, вот такой я нехороший человек, сливаю жидкое в грунт, а на отсос оставляю только густое. И вообще человеческие экскременты это тоже навоз.

Засыпаем все трубы песочком (ПГС), что бы поплотнее. Вся канализация останется под фундаментом.

Так выглядит засыпанный септик.

А так выглядит желание иметь рукомойники во всех помещениях разделенных фундаментом. Три тополя на Плющихе.

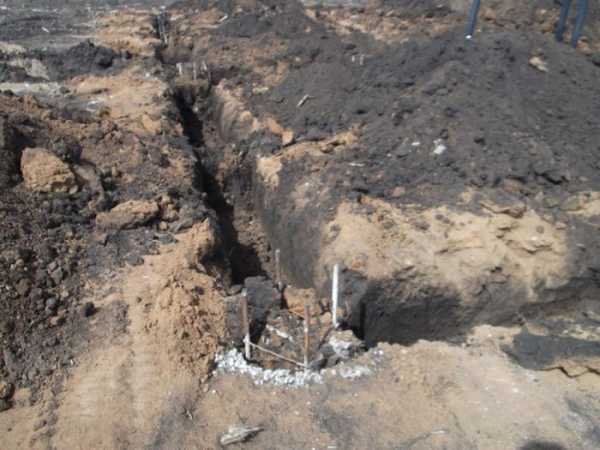

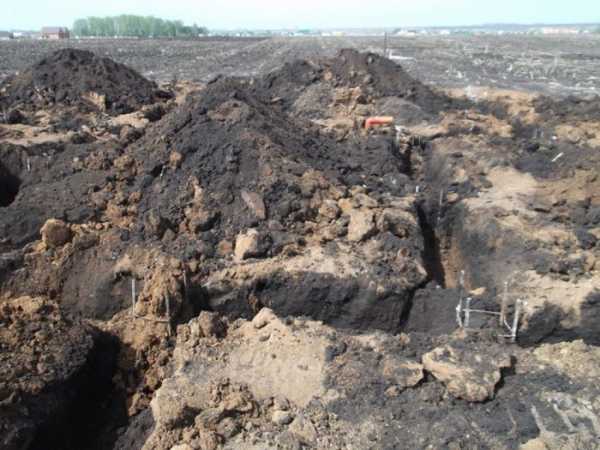

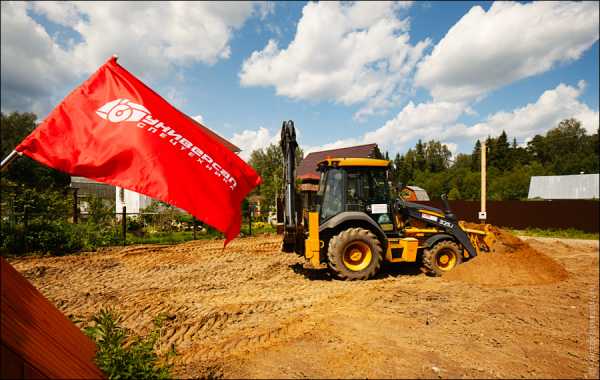

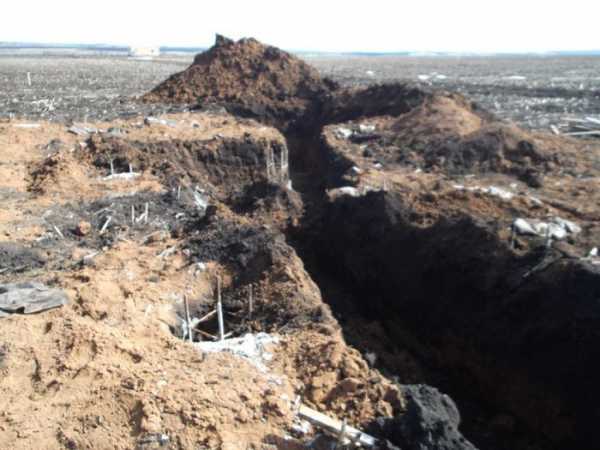

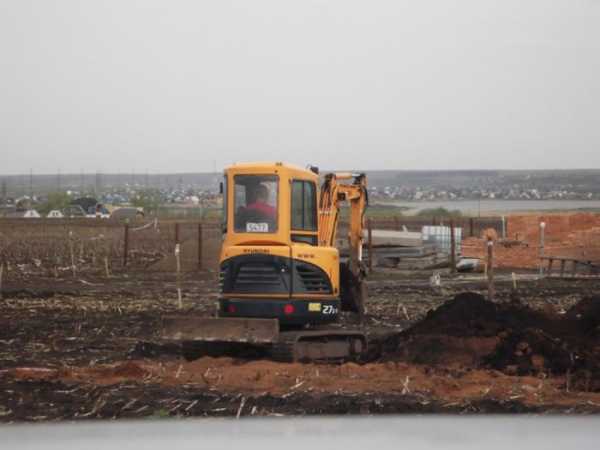

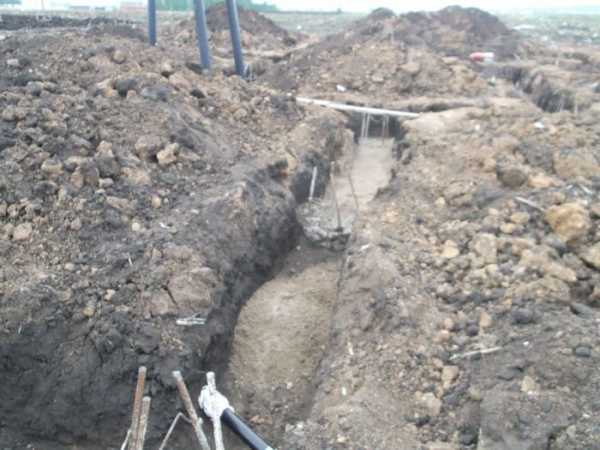

Наконец-то добрались и до самого фундамента. Для раскопок был нанят вот такой карманный экскаватор, который за пару часов выполнил мою двух недельную работу.

Да, работает не чисто, руками аккуратнее, но долго и дюже тяжко.

За два вечера раскидал и выровнял грунт уже руками.

Примерно так. Конечно есть технология с предварительной выемкой всего грунта под опалубку, а после его засыпкой в фундамент, но у меня полы планировались в монолит на грунт, а не в плиту. Потому пришлось бы его трамбовать, а это дополнительные расходы. А так грунт под полами остался затрамбованным.

Начал засыпать подушку под ростверк (ленточный фундамент). На переднем плане видна закладная под подводящий кабель.

Позже я очень сильно пожалел о содеянном, подушку стоило сыпать после укладки арматуры и сооружения опалубки. В моем же случае грунт осыпался со стенок траншеи и засыпал всю подушку. В дальнейшем я эту осыпь с матом и к верху жопой выковырял с помощью мастерка, но это очень не удобно делать между сетками арматуры.

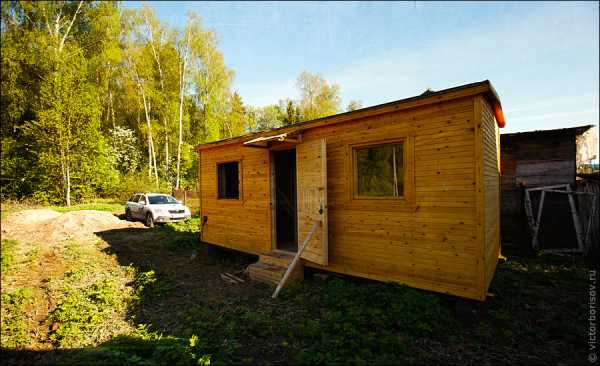

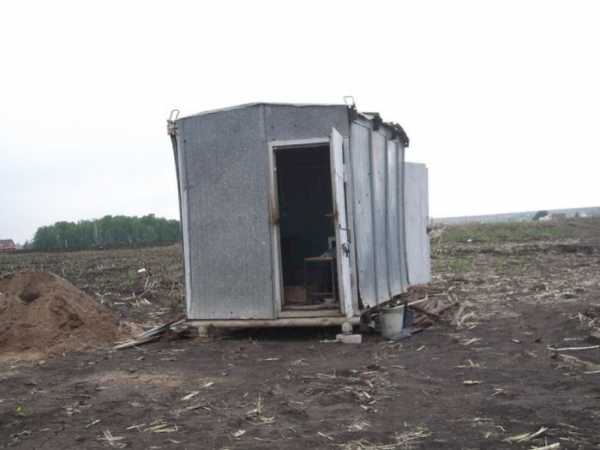

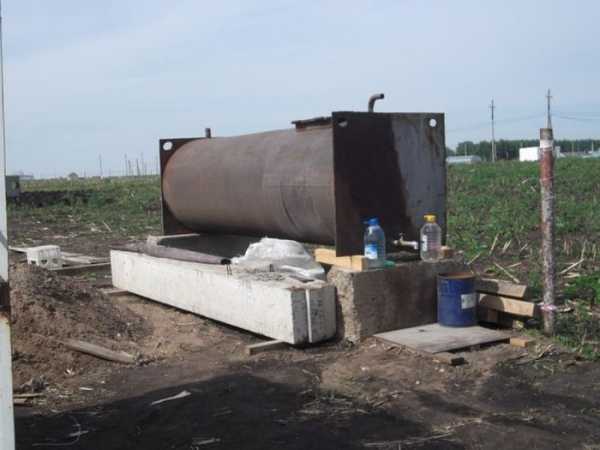

Ура!!!! Я обзавелся бытовкой, это целый офис и инструменталка к нему с задней стороны.

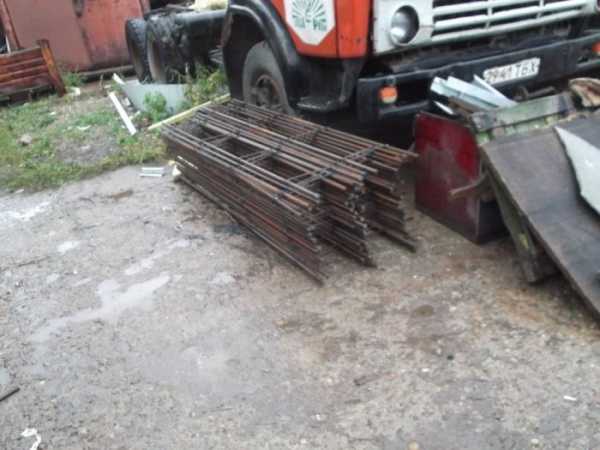

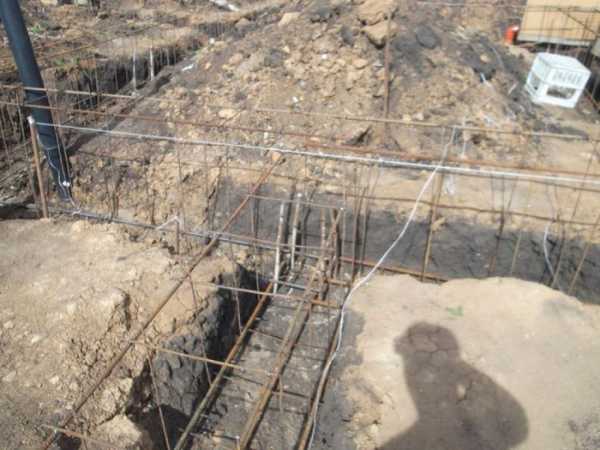

Начал вязать арматуру под фундамент. Вернее связывать предварительно сваренные в виде лесенки верхние и нижние части армокаркаса.

Арматура по периметру не менее 14мм, по внутренним несущим стенам не менее12мм по верхней части, внизу не менее14мм. Местами и до 22-ой доходило, ну это я когда п*здил не разглядел, темно было, потому пересортица вышла. Внизу арматура должна быть толще, т.к. нижняя часть ростверка работает на разрыв, а вверху можно и сэкономить, т.к. на сжатие бетон и сам по себе не плох.

Начал собирать опалубку. Собирал из всего что нашел, выпросил и сп*здил. Считаю глупо покупать дерево для разового использования. Часть щитов вывез с заброшенных строек, где то использовал мебельный ДСП, где то дверные полотна найденные на помойках у подъездов. Вместо рубероида пошла изоляция от теплотрассы, ее я честно выпросил, когда увидел реконструкцию оной, они ее все равно выкидывали.

Даже подоконники бракованные в дело пошли. 20-ти миллиметровую арматуру для усиления опалубки подогнал тесть в виде рулона, я ее реально разматывал как проволоку и нарезал резаком. Если бы не халява, фиг бы связывался.

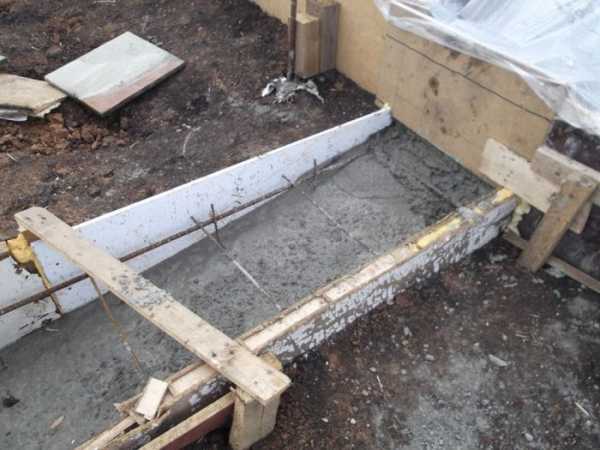

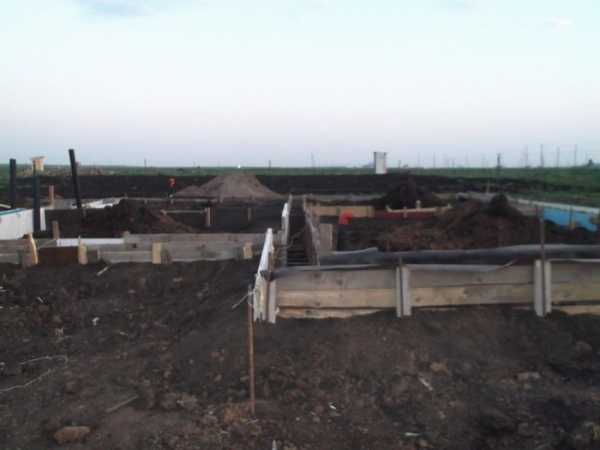

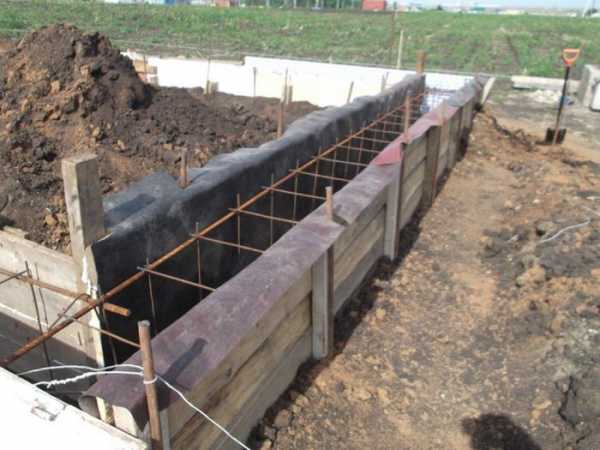

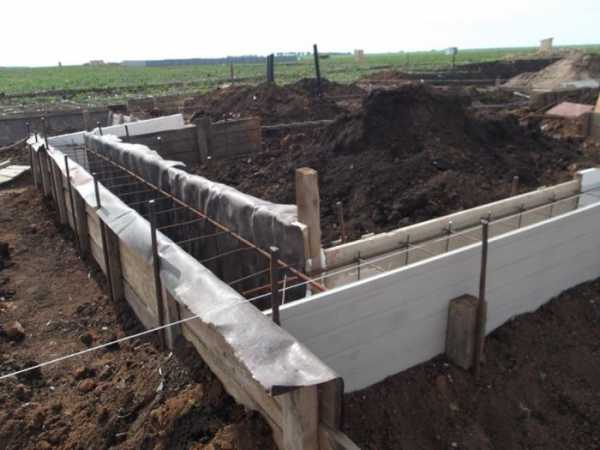

Вот так выглядит готовая опалубка под заливку из говна и палок. Перепад грунта по углам дома у мена пол метра, потому на высокой части пришлось дополнительно обсыпаться грунтом.

И ничего у меня не развалилось, ведро гвоздей это сила. И еще совет: не надо собирать опалубку на саморезы если не уверенны что потом доберетесь до их шляпок. А с гвоздей разбирается все гораздо лучше. Но гвозди больше нигде применять не нужно, во всех остальных капитальных постройках только саморез, болт или винт.

Все это накрывается и делается нечто вроде паровой бани. Мне дополнительно повезло, после заливки пару дней шел дождь. Воистину Бог дураков любит. Еще совет: опалубку стоит отковырять от фундамента на второй же день, но не полностью, только отклеить, пока бетон еще сыроват, потом будет проще ее снимать.

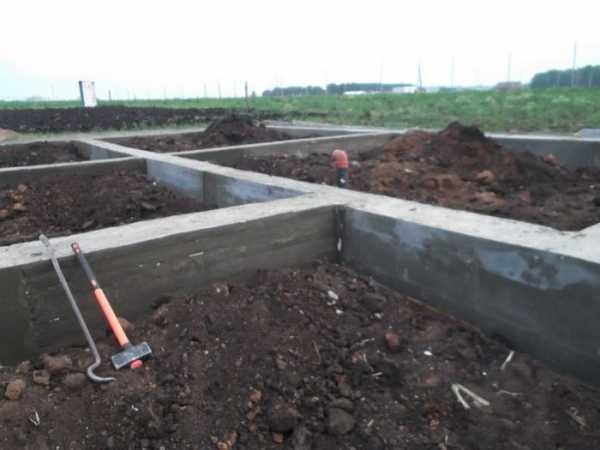

Снимать опалубку хоть и с гвоздей еще то адское занятие. Мне эти гвозди раз пять по ногам и жопе прилетали. Еще на заднем плане видно прицеп к машинке, теперь от меня даже гайцы шарахаются, я теперь реальный колхозник.

Это мои друзья на ближайшую неделю, еще лопата где то заблудилась. Кувалду слишком тяжелую брать тоже не стоит, эта 5кг, с ней я спокойно могу минут 10 махать. С 8кг я с пятого удара начинаю стучать себе по ногам. И еще видите на заднем плане слева сооружение, это мой первый завершенный объект на участке.

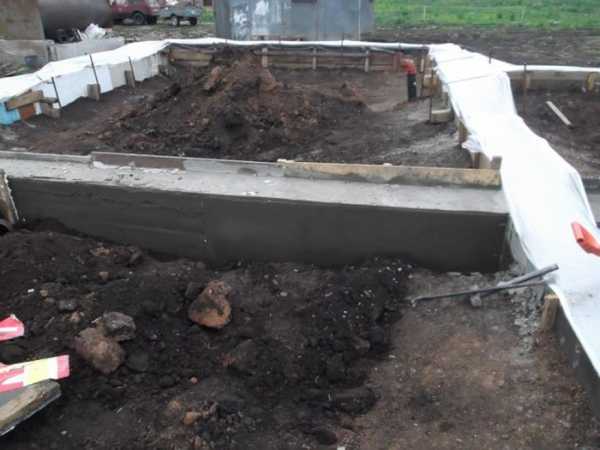

Начал выкладывать цоколь. Чем ровнее зальете фундамент, тем меньше возни с цокольной кладкой, т.к. с ее помощью нужно не только выйти на нулевую отметку по всем углам, но и соблюсти геометрическое равенство углов сооружения, короче, что бы дом ромбом не вышел. Для простоты сначала выкладываются все углы, между ними натягивается леска и по ним ведется рядовка кирпича. Я уложился в два ряда. Вообще желательно класть нечетное количество рядов, но я зажопничал. Рубероид для гидроизоляции кирпича от фундамента.

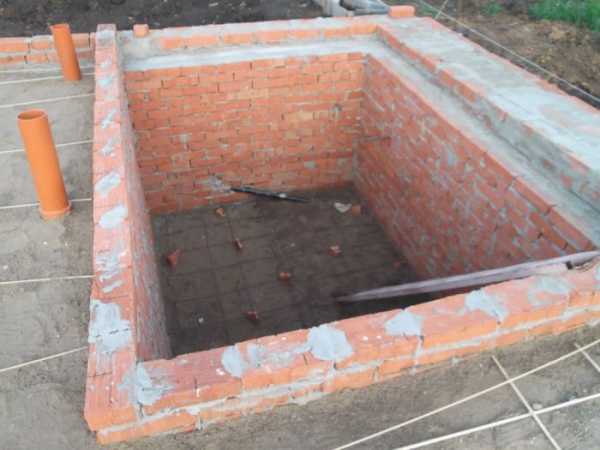

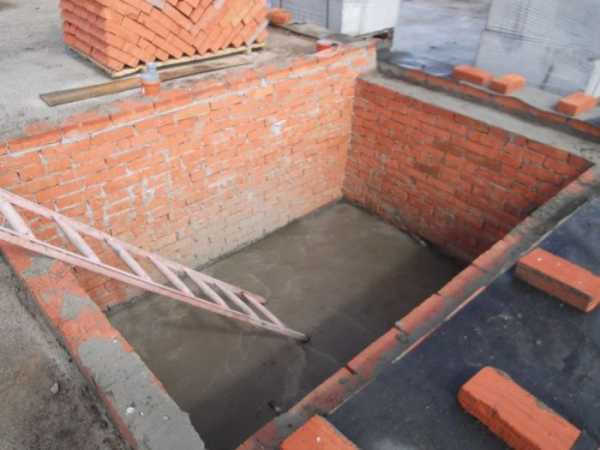

Вот и тот самый приямок или полупогреб. Он на половину (1,5м) под землей, на половину под лестницей, там все равно бесполезное пространство остается. Основной погреб будет в хозблоке, а здесь же будут хранится банки-склянки, что бы жена меня не гоняла за каждой банкой в погреб, а сама могла сходить и взять, то что нужно. Лестница будет нормальная, потому и площадь такая. В стене погреба видно вмурованную трубу – это закладная для подвода воды, она останется под полом, колодец на улице для удобства обслуживания.

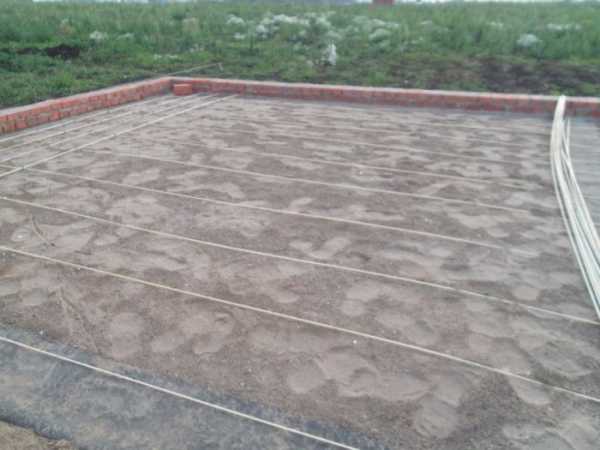

Дальше выровнял грунт и насыпал на него песчаную подушку, пол решил армировать стекловолокном, материал новый, доверия не внушает, но ценник в три раза ниже металла. Потому подписался на эксперимент.

Пол погреба тоже заливается, туда бросил сетку, которую нашел где то на заброшенной стройке. Вообще я сейчас понимаю, как много стройматериала валяется у нас под ногами, на заброшенных стройках, вдоль дорог на промзоне, на стихийных свалках.

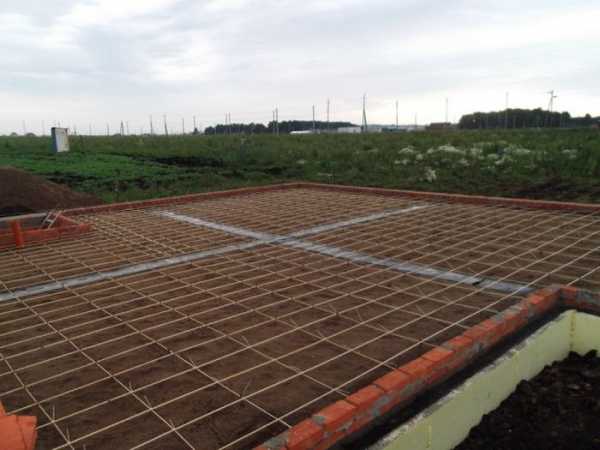

Стеклоарматуру брал по несущей стороне 10мм, на перемычки 8мм. Вязал целой сеткой под пол первого этажа дома и отдельно под гараж, у него уровень ниже и арматура потолще.

Работа в принципе не сложная, скорее монотонная. Фундамент спереди утеплил, т.к. здесь доложу ФБС для холодного крыльца и засыплю, не заливал его общим поясом из-за того что нагрузки на него нет.

Начинал вязать на нейлоновые хомуты, но они рвутся при малейшей попытке как-то поправить сетку. Да и сомнения меня взяли по поводу щелочной среды бетона, потому перешел на старый дедовский способ проволокой с крючком, так оно и быстрее. Сетку приподнимал от подушки на вбитых прутках. И еще, ни когда не берите бухты в 100 метров, если разматывать ее будете в однеху. Вы когда-нибудь разбирали механические часы или рулетку? Так вот тут все гораздо масштабнее, стометровый прут просто выстреливает из бухты во все стороны, по пути успевает стукнуть Вас пару раз по ногам и черепушке, а потом еще и запутаться сам в себе. Я нашел два способа размотки: первый – встать в центр и обрезать скрепляющие хомуты, с наружной стороны от нее все равно сбежать не успеешь, но она все равно спутывается. Второй – наложить на бухту поддонов и водить вокруг этого сооружения хоровод с концом арматуры в руках, долго и кружится голова. Но лучше всего делать это вдвоем или же брать бухты не более 50м.

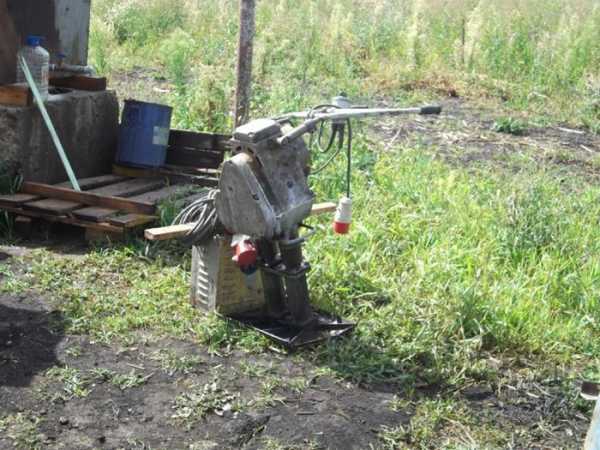

Грунт под полом решил все таки трамбануть, вот таким агрегатом советского производства. Работает от 220вольт, но с тремя фазами, для этого к нему прилагается понижающий трансформатор, весит около 150кг, но включенным скачет как сайгак в брачный период, успевай ноги убирать. Вообще этот сатисфекшен предполагалось сдать на металл из-за поломатости и ненадобности, но я уговорил дядек отдать его мне на лечение. Надо то было шатун приварить и амортизирующие подушки заменить.

Полы я все таки залил, помогали тесть с отцом, вон они на заднем плане.

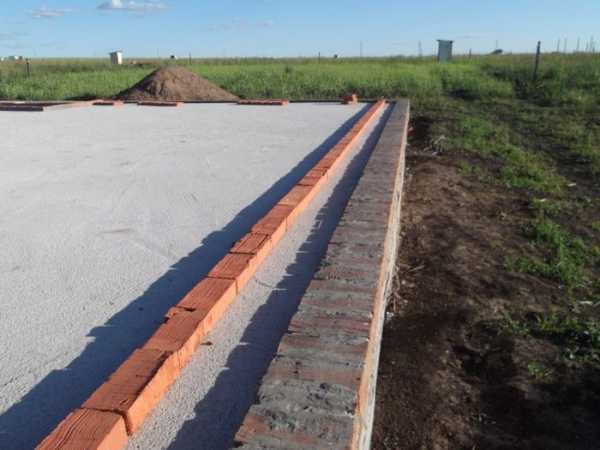

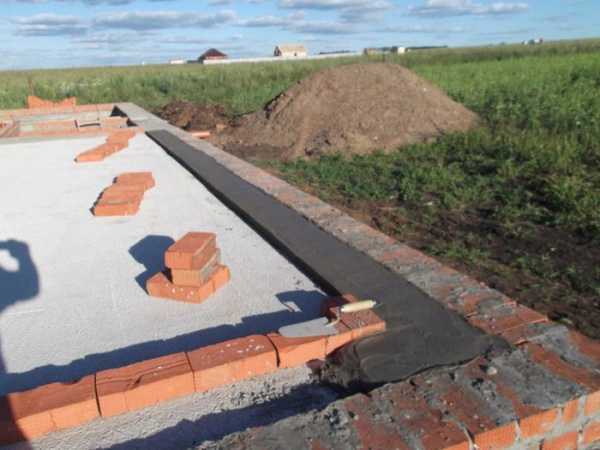

Т.к. пол у нас вышел пониже цоколя, то его пришлось долить. Кирпич вместо опалубки.

Получается ровная площадка под кладку.

Долил полы в погребе. Вообще заливку делал поэтапно, так проще планировать расход бетона и время на работу.

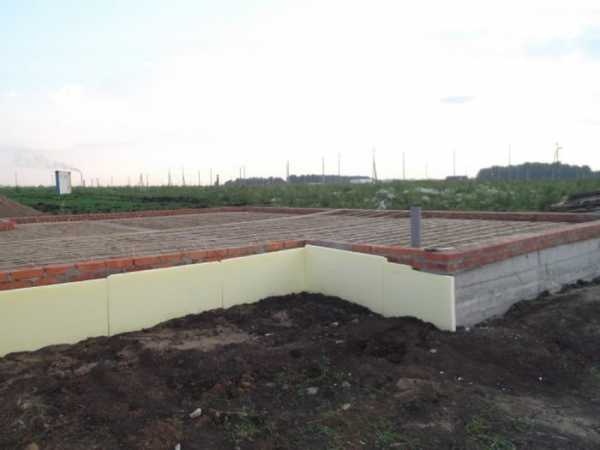

Спереди гаражный фундамент утеплил с двух сторон, это самая промерзаемая часть. Пол в гараже утеплятся не будет, утеплением обойдется фундамент. В доме же поверх бетонного пола ляжет утеплитель и стяжка, так что пирог там будет будь здоров.

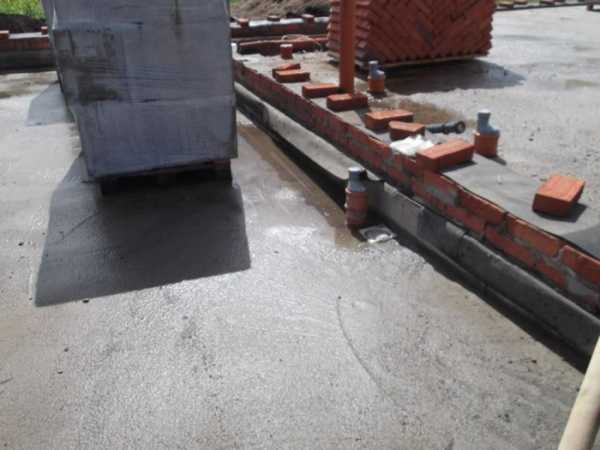

В гараже предусмотрел ливневку и канализацию под рукомойник. В принципе здесь наступил конец первого этапа строительства – перешли нулевую отметку.

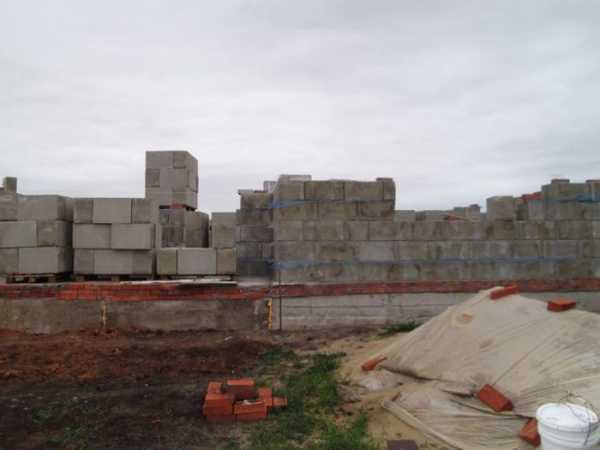

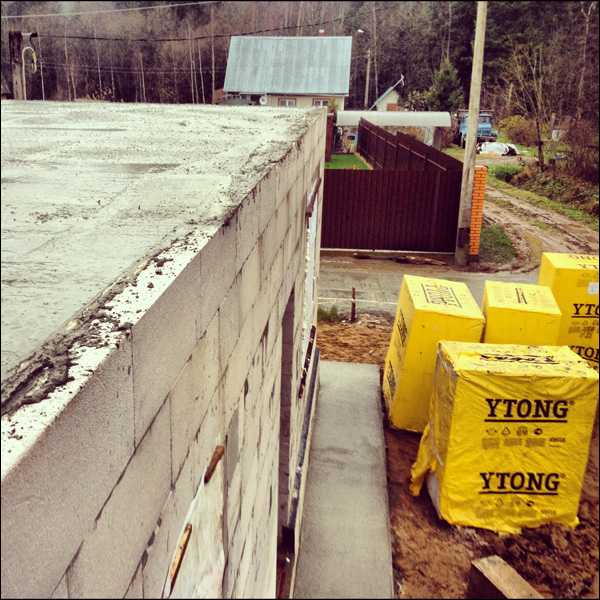

Завез пенобетон. Почему пенобетон? Потому что газобетона моего размера в наличии на тот момент не было в регионе, да и ценник на него в сезон конский. Размер пеноблока 600*400*300, кладем плашмя, т.е. стена толщиной 400мм вдобавок облицовка в полкирпича снаружи. И не надо мне говорить, что на такую стену ничего не повесишь, ковров у меня нет, а при желании сейчас можно найти тучу крепежа для любого материала. Главное энергосбережение.

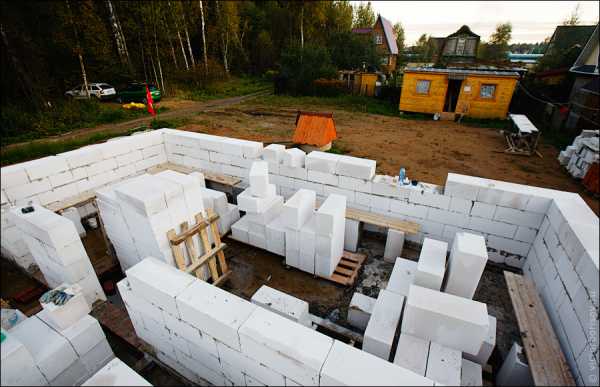

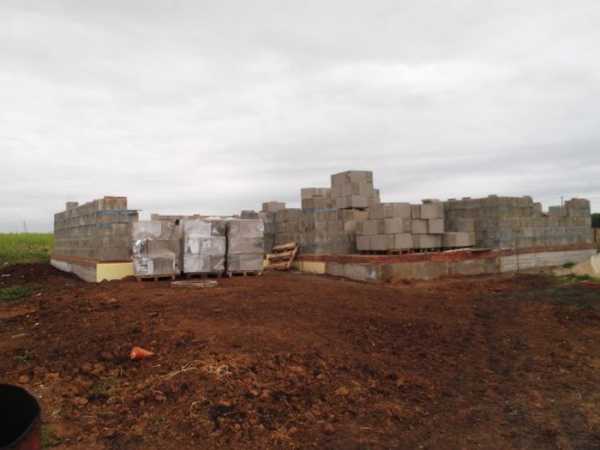

Начали выкладывать первый ряд. Почему начали? Потому что на данном этапе подтянулась тяжелая артиллерия, старая гвардия так сказать. До этого они участвовали в строительстве набегами и стихийно. Вообще первый ряд самый сложный, как начнешь, так и закончишь.

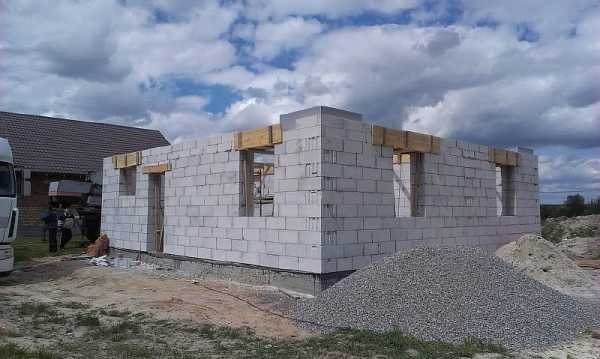

Вот и до оконных проемов добрались. Синяя/серая, а позже и зеленая сетка это армировка пеноблока и будущей лицевой кирпичной кладки.

Теперь хоть как то видно работу, а то пол лета тут торчу и все под землей. Да и работать стало легче, с обеда подтягивался тесть, в последствии к нему пришлось нанять работника на пару месяцев, для подноса блока и замешивания раствора в мое отсутствие. К вечеру появлялся я, летом вечера светлые.

Высота пока не большая, в день по ряду без проблем укладывается.

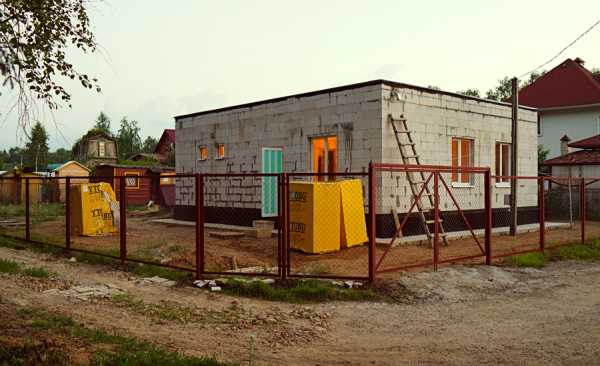

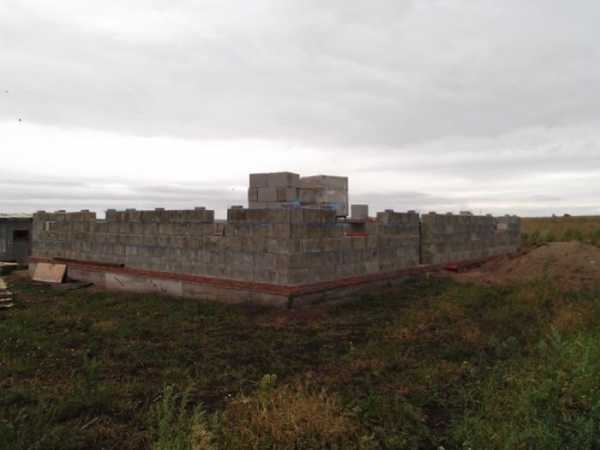

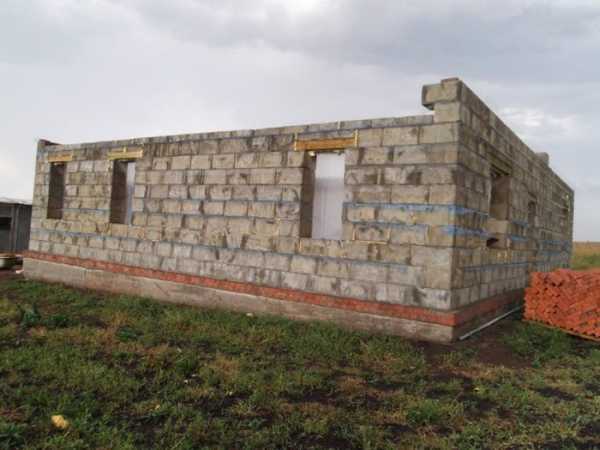

Вот и закончили наружку первого этажа.

Все перемычки деревянные, дабы исключить промерзание.

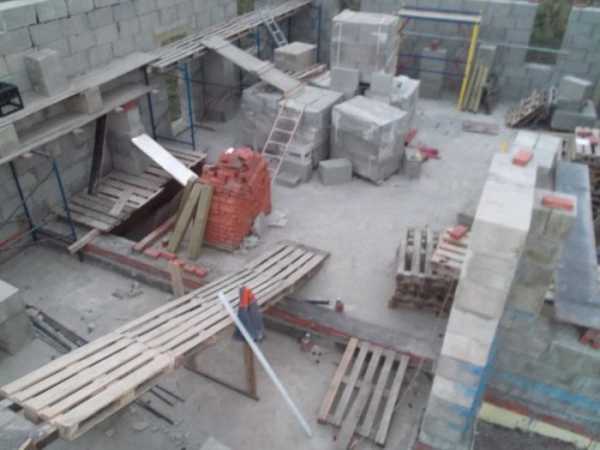

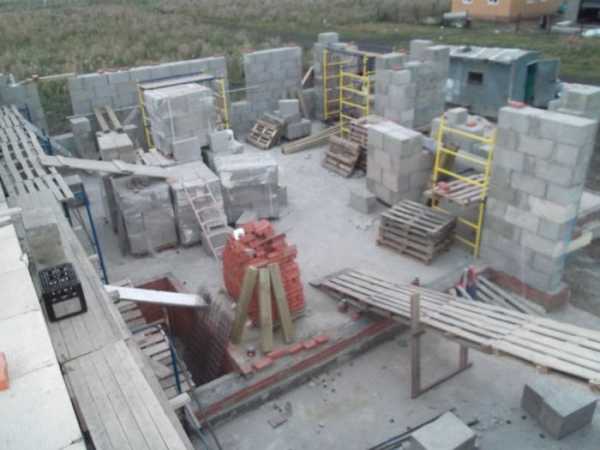

Вот так выглядит площадка сверху.

Оконные проемы закутал, внутри сквозняк был жутки. Геометрия пеноблока оставляла желать лучшего, местами разбег до 2см, потому иногда оставались приличные щели, их тупо запенивал, благо пены дохуя и еще пару ящиков. Собиралось все на клей для пористых газо/пеносиликатов, по сути тот же плиточный клей. Правда я его бадяжил обычным раствором,т.к. в чистом виде при слое более 5мм блок начинал плыть, а с цементом схватывался быстрее.

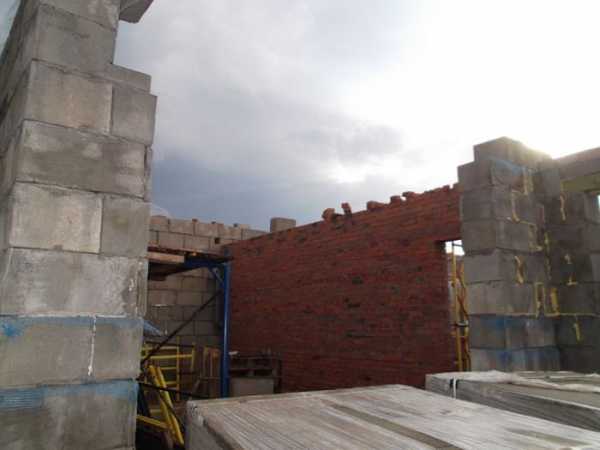

Начали класть внутренние несущие стены. Толщина в кирпич, сам кирпич марки М200, каленый.

Это несушка между гаражом и домом.

Считай вышли на второй этаж.

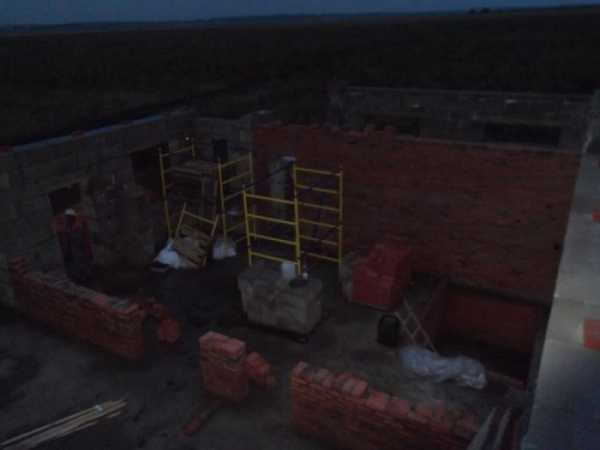

Иногда задерживались до темноты.

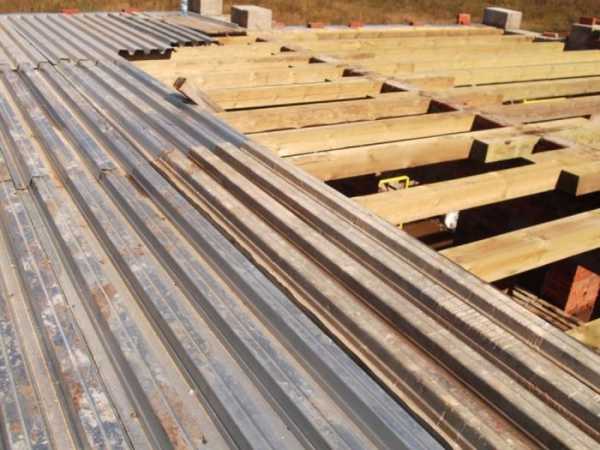

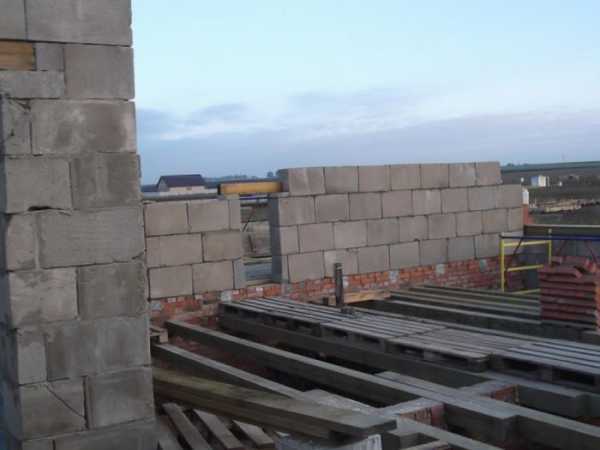

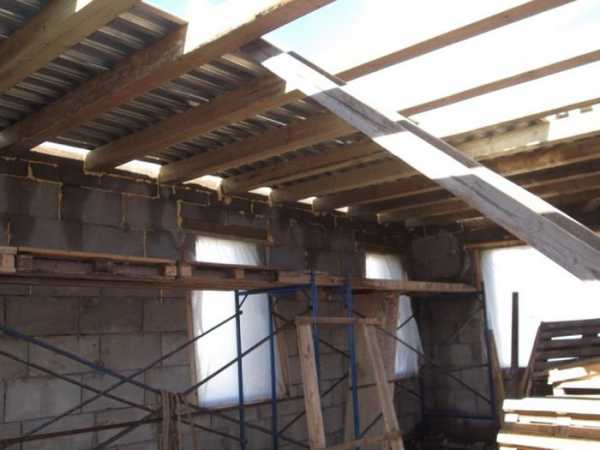

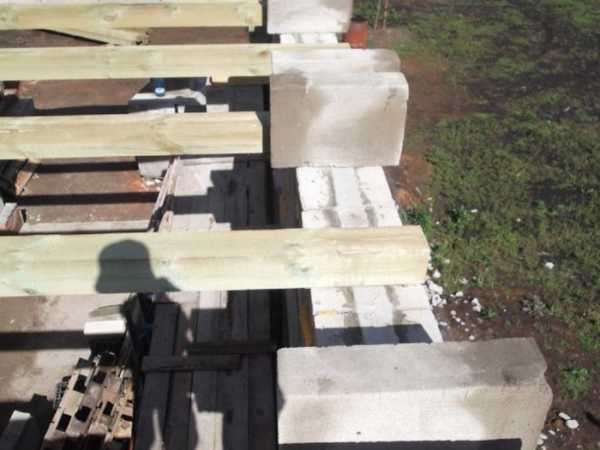

Вот теперь точно вышли на второй этаж. Балка 150*150, нагрузку считал. Дальше по балке ляжет доска 40мм, потом ОСП 12мм, сухая стяжка 50мм. Между балками шумоизоляция. По расчету такой пол должен выдержать 450кг на квадратный метр. Прогиб от 300кг. На втором этаже будет ванная комната с большой ванной, там балки уложены чаще.

Временный настил, для того что бы можно было работать на втором этаже.

Нахлест балок в дальнейшем стянул между собой шпильками.

Кто то уже подумал об армопоясе и ему не терпится ткнуть меня носом в косяк, а вот хуй Вам за воротник. Он есть у меня, по всем нагруженным стенам.

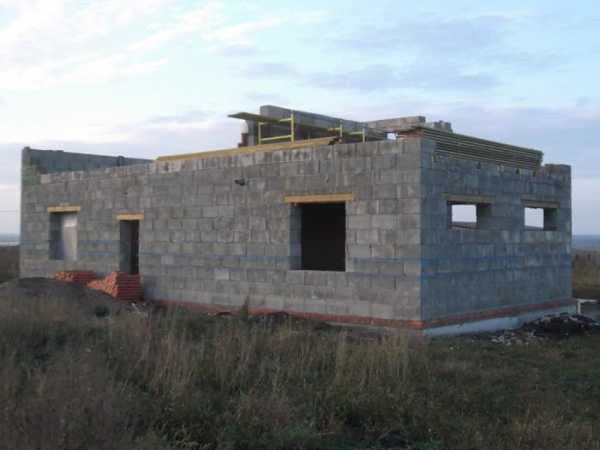

Вот так выглядит один этаж моего дома.

Начали второй. Пенобетон завозил частями и выгружал его сразу куда надо, в данном случае на второй этаж.

Ах да, над крыльцом балкон будет.

Сзади разруха. На самом деле так оставлял, что бы манипулятором последнюю партию пенобетона подать. У него вылет стрелы маленький.

Параллельно собирали вентканалы. В доме планируется климат контроль с притоком и вытяжкой воздуха со всех помещений. Естественно зимой свежий воздух будет подаваться подогретым, а летом охлажденным. Установка климат контроля и оборудования к нему планируется на чердаке.

Эта маленькая дверца будет спрятана в шкафу, за ней чердак гаража, комнатка по сути бесполезная, но как скрытая кладовка не помешает.

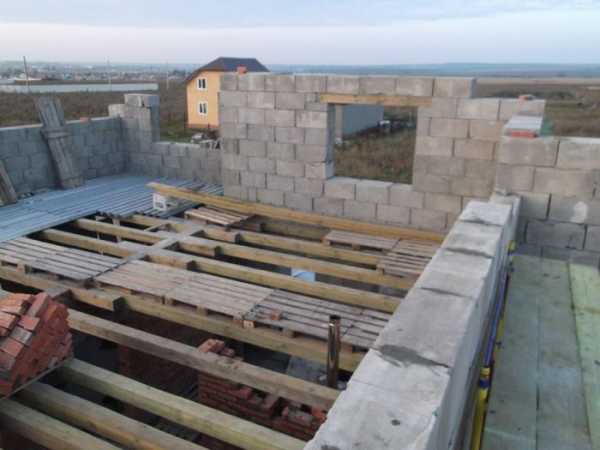

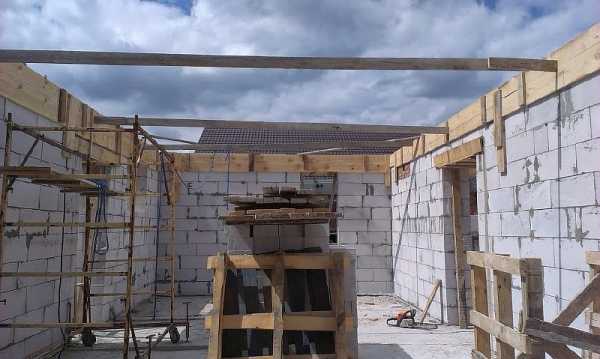

Вид на второй этаж изнутри.

А еще я в стену вмуровал самогонный аппарат.

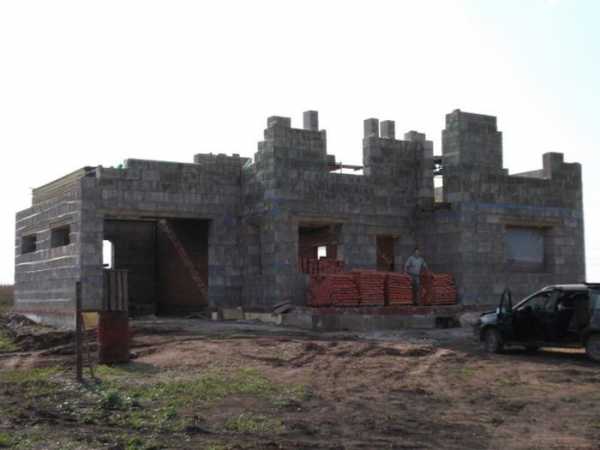

Здесь уже видно несушку второго этажа. Леса у меня были свои, покупал еще по работе, тут тоже пригодились.

Доски на пол пришлось купить после двух попыток моего бренного тела сигануть вниз по балкам без моего ведома. Оба раза отделался легким испугом и ущемленным достоинством в виде левого яичка. Вообще все дерево в доме обработано противожучковыми и противопожарными составами.

Сзади тоже готово, вход на чердак решил оставить с улицы, в помещении он никак не писался. Да и лазить туда без особой надобности думаю не придется. По первому этажу от окна до окна будет пристроена летняя веранда, шашлык-машлык, плов-млов и все такое с топчаном, самоваром и креслом качалкой.

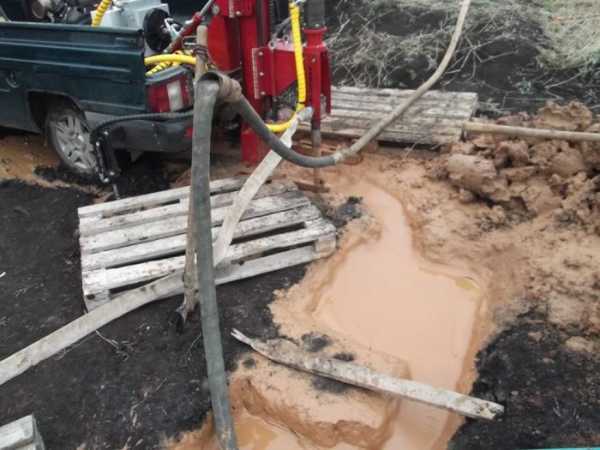

Это мне воду бурили. Бурили на 71 метр, вообще первая вода начинается с 35-ти метров, но у некоторых(а я мониторил) вода через какое то время идет с перебоями, потому решено было буриться до второй воды. Скважину обсаживали без кондуктора, т.е. вода будет собираться со всех слоев, а не только с нижнего. Почему так? Мне нужно количество воды, а с ее качеством я буду бороться фильтрами. Основная масса потребляемой воды не питьевая, в планах бассейн и сад. Грунт снят под баню и бассейн, но это в следующей серии.

Установка новая экспериментальная, потому бурили со скидкой, они сами не знали что получится, о рисках предупредили. Ценник складывается не только от метража бурения, но и от глубины, т.е. скважина на 40 метров по метражу дешевле, чем на 80. Мне проходили в четыре захода.

Установку кстати можно и на прицепе возить, а не только в «каблучке».

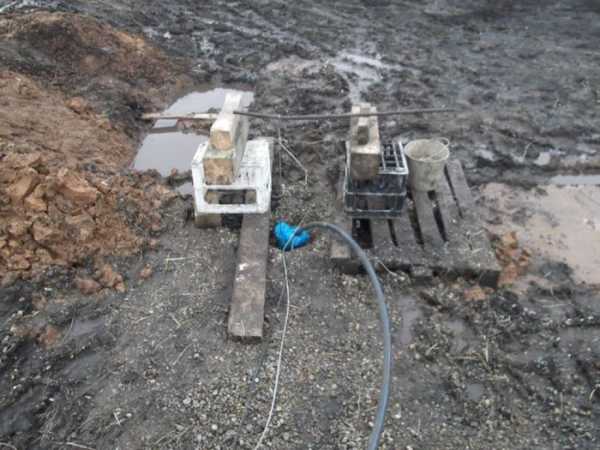

Вода есть, скважину прокачал. 12 часов бесперебойной работы насосом мощностью 2,6кВт и производительностью 1,6 литра в секунду не смогли хоть как то опустошить скважину. Говорю же дуракам везет. Света до сих пор нет, использую генератор, бенза жрет как свинья помои.

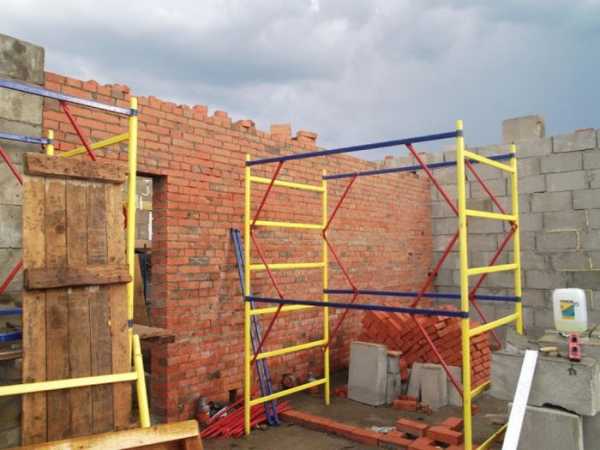

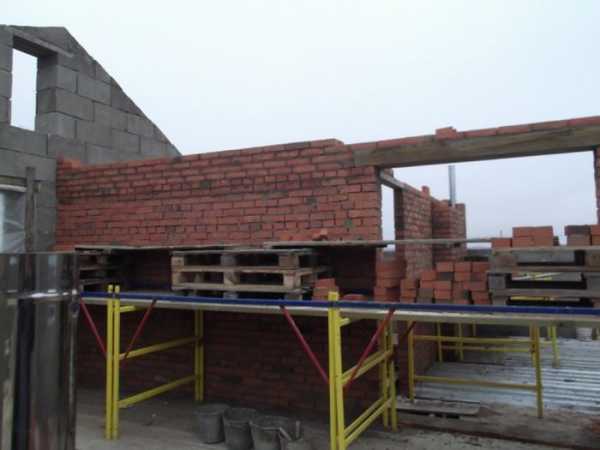

Тем временем внутри заканчиваем кирпичную кладку второго этажа.

Перемычки – опять же где какие нашел.

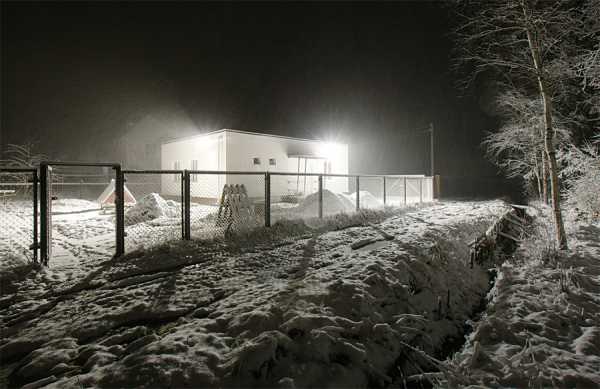

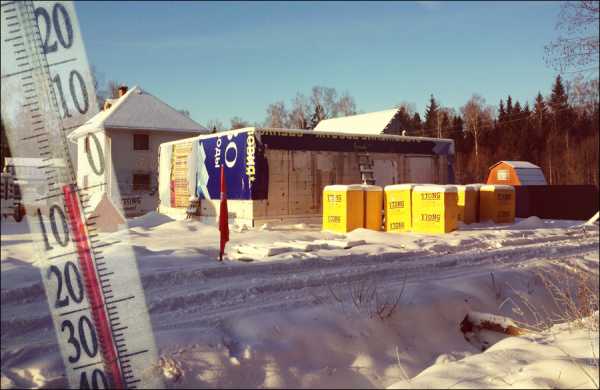

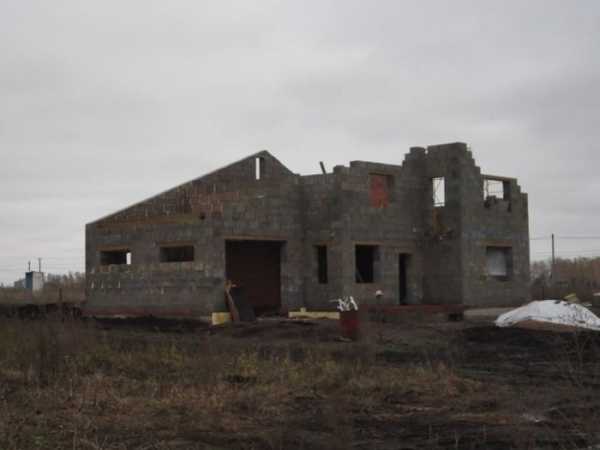

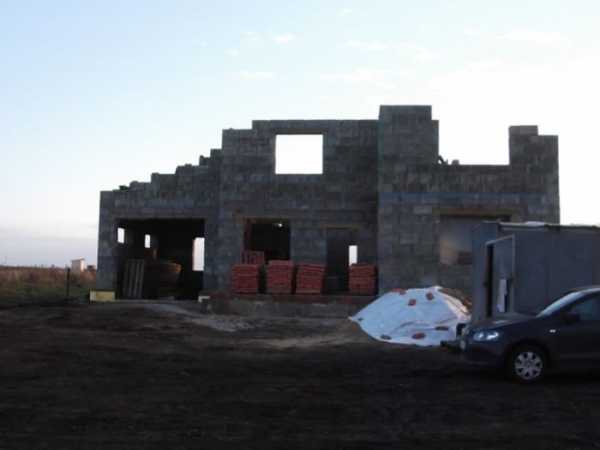

Стройка законсервирована и заморожена до следующего сезона. Это то, что я сделал в этом году. Из разряда сочинений: «Как я провел лето». Да я его ох*енно провел, я даже не помню какого цвета дверь в моем подъезде, т.к. приходил всегда ночью. А еще я засрал водой из скважины все участки вокруг, благо соседей прилегающих к моему участку нет. Забор не ставил, что бы от соседей можно было заехать на любой технике и потоптать им участок. А еще открою маленький секрет: границы участка я ставил сам по GPS-приемнику с помощью специалиста топосъемщика. Границы участка я задвинул к себе по 10см с каждой стороны, с меня не убудет. Но в случае если сосед окажется гандоном у меня всегда есть козырь в виде 10см площади, которой он у меня отобрал. Сам я человек мирный, но жизнь в общаге и «хрущевке» и не такому научит, потому если человек будет хороший, то это ему подарок от меня.

trinixy.ru

Фотоотчёт о строительстве каркасного дома-фото

Фотоотчёт о поэтапном строительстве каркасного дома своими руками или как построить дом по каркасной технологии. Дом будет двухэтажный 10×8, с мансардой и двускатной крышей. Строить мы его будем на ленточном фундаменте. Посмотрев наш фото отчёт, вы получите полное представление о том, как построить каркасный дом и с чем вам придётся столкнуться .

По конструкции дом будет не сложный, и он должен сочетать в себе не дорогую цену и нормальный внешний вид.

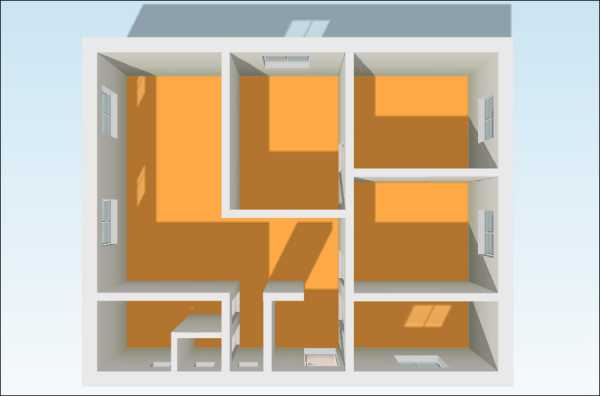

План первого этажа.

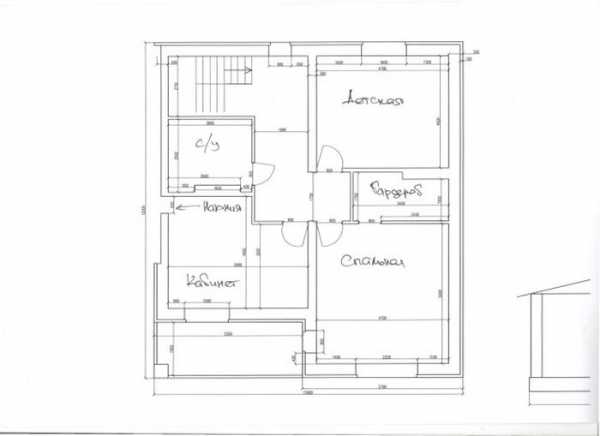

План второго этажа.

После строительства ленточного фундамента и укладки лежень, приступили к изготовлению перекрытия.

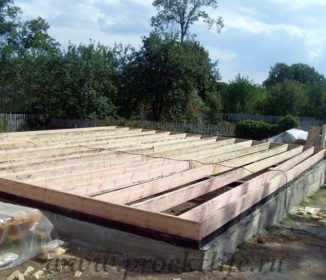

Для этого сделали нижнюю обвязку и приготовили к укладке лаги пола.

После чего, уложив их на ребро прибили их гвоздями к нижней обвязке.

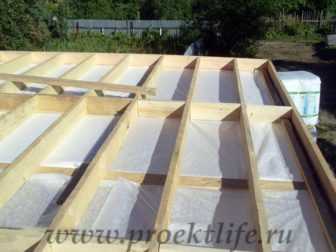

В итоге получилась вот такая утеплённая каркасная плита. Фотографии процесса утепления нет,

но есть фото процесса изготовления перекрытия второго этажа.

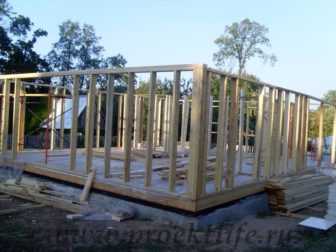

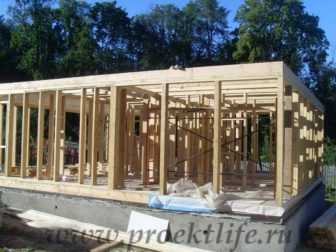

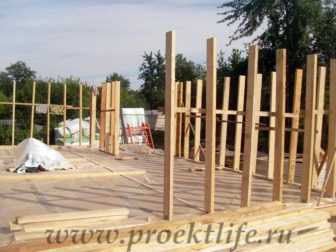

Приступили к сборке каркасных стен первого этажа.

Стены собирали по месту, нам показалось что так проще. После сборки и установки стен, сверху сделали верхнюю обвязку.

Приступили к изготовлению перекрытия второго этажа.

Процесс изготовления межэтажного перекрытия.

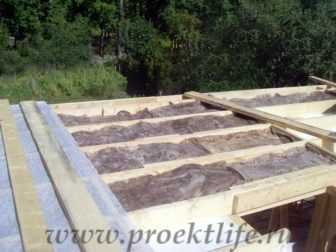

Утепление минеральной ватой межэтажного перекрытия.

Изготовление стен мансарды.

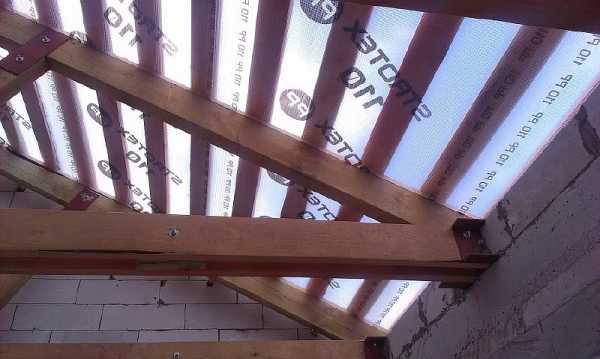

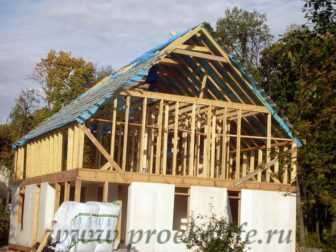

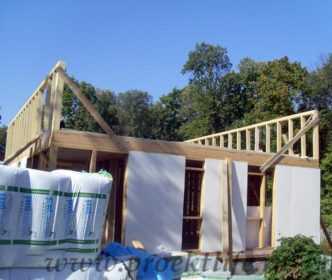

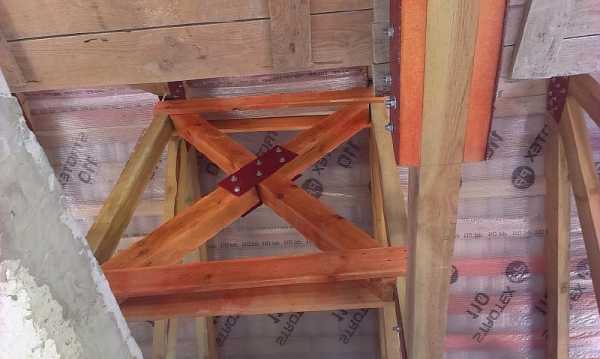

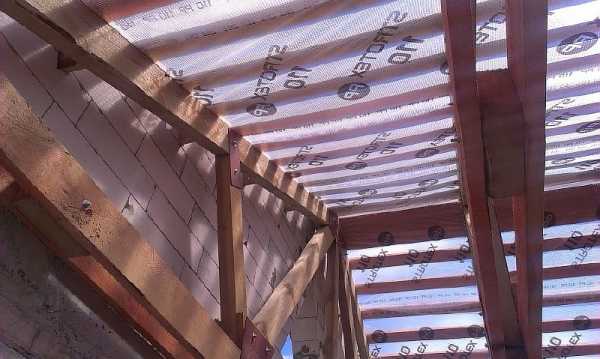

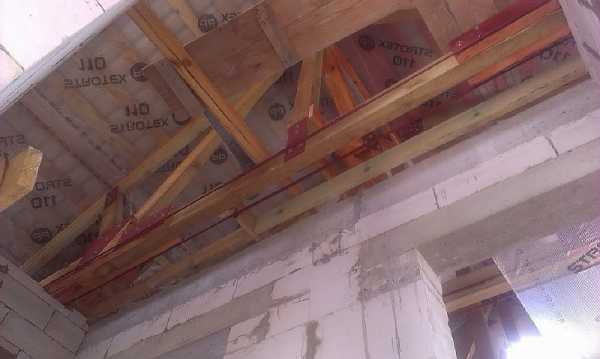

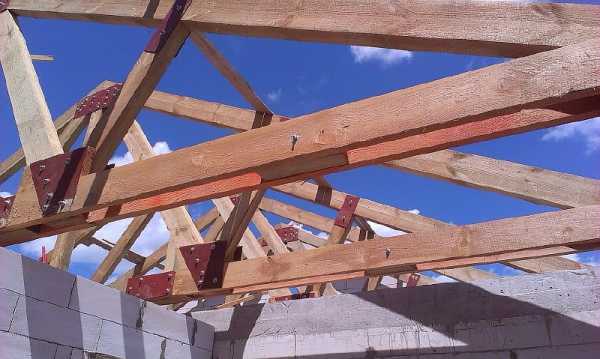

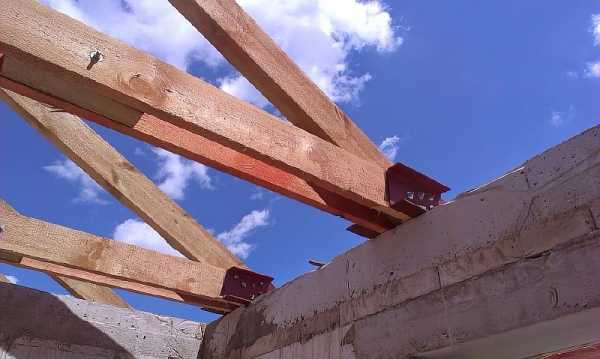

Стропильная система мансарды.

Стены и перегородки мансарды.

И утепление фасада первого этажа.

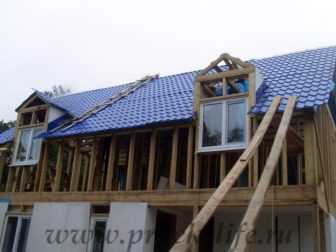

Мансардные окна.

Кровля.

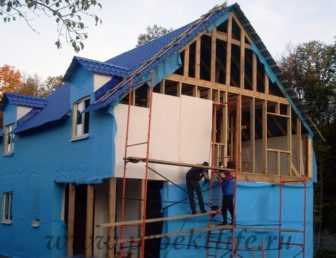

Утепление стен пенопластом.

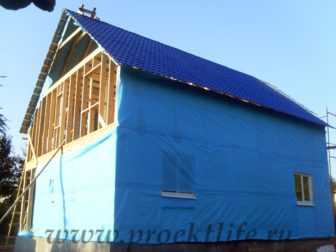

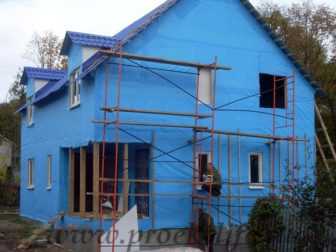

Ветрозащитная мембрана

Отделка фасада

виниловым сайдингом.

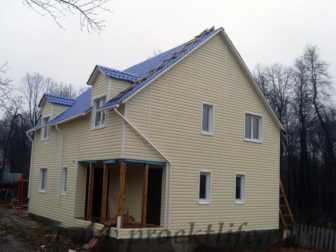

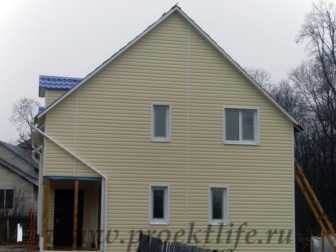

Дом после отделки фасада и установки водостока.

фотоотчёт

Вот такой получился каркасный дом с двускатной крышей.

Каркасный дом с односкатной крышей

Почитать о строительстве каркасного дома с односкатной крышей>>>

proektlife.ru

Дом своими руками. — ФОТООТЧЕТЫ — LiveJournal

«— Пух, что ты любишь делать больше всего на свете?
— Ну, — ответил Пух, — больше всего я люблю…
И тут ему пришлось остановиться и подумать, потому что хотя кушать мед — очень приятное занятие, но есть такая минутка, как раз перед тем, как ты примешься за мед, когда еще приятнее, чем потом, когда ты уже ешь, но только Пух не знал, как эта минутка называется.» ©

Пух не знал, я знаю как, если речь идет не про мед, а про дом. Это называется стройка. И это далеко не минута. ))

Когда начинал строить, спросил у жены, какой ты хочешь дом? Она сказала : теплый, а уже потом все остальное….
про планировку,красоту, свет, удобство и тд….

Теплый, так теплый. Поехали.

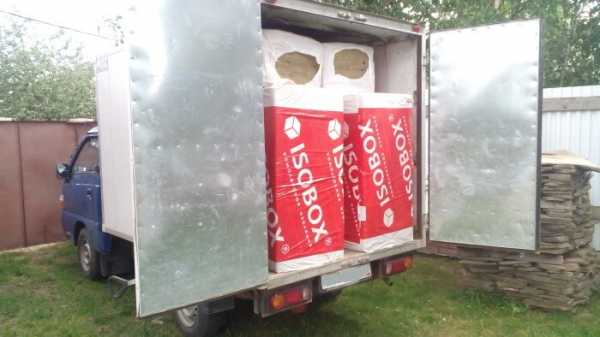

Закупил утеплитель, в Портер влезло 22 пачки.

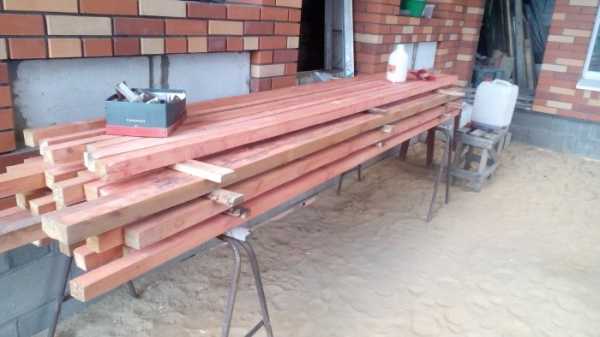

Привез брус 50*50 мм. В свободное время пропитываю антисептиком.

Написал » в свободное время» и самому стало смешно….
Правильнее будет так — в свободное время от больших дел занимаюсь мелочами.

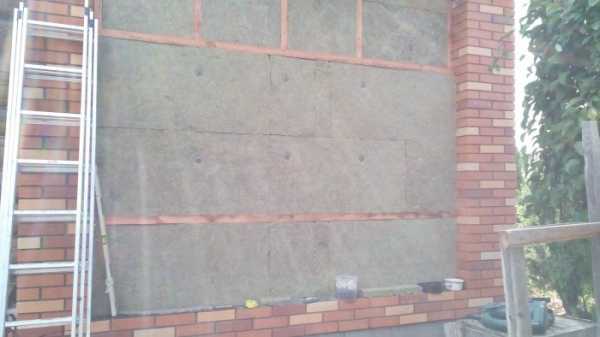

Слоев утеплителя в разных местах кладу по разному, но не меньше трех по 5 см.
В узких местах и углах побольше, не жалею.

В простенках без окон делаю три слоя.

Сверху затягиваю все мембраной.

Пока тепло, работаю до темна, иногда встречая вот такие закаты.

К тому времени, как привезли заказанные панели, у меня уже были утеплены почти все стены под них.

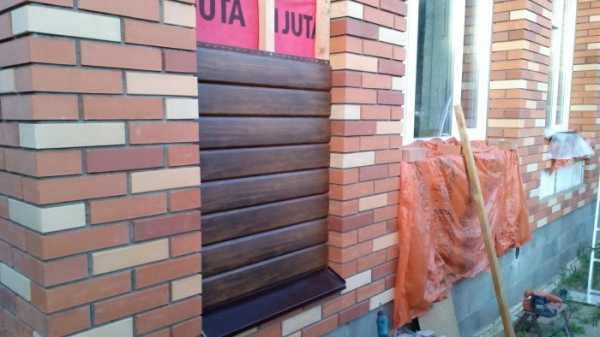

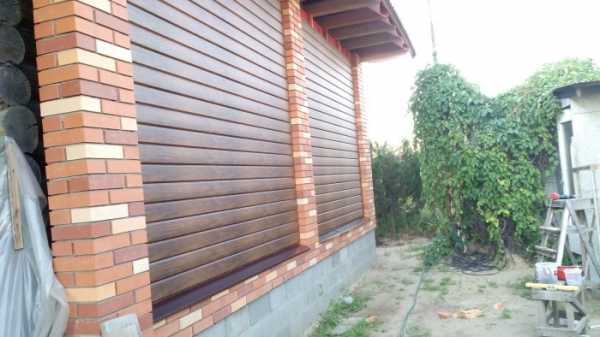

Сразу начал обшивать, сезон дождей не за горами
.

Когда стены подготовлены, дело идет быстро.

Еще раз убедился, что материал выбран правильно. Цвет тоже попал в точку, почти один в один с цветом столбов и стропил навеса.

Неожиданно сломался широко разрекламированный по телеку Rotorizer… Рассыпался редуктор, буду менять по гарантии.
А панели чем-то резать надо. Лобзик мнет край и сильно вибрирует, болгаркой нельзя — искры жгут полимерное покрытие.

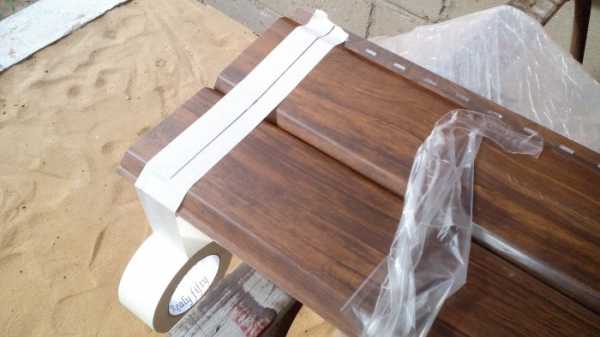

Выход нашел быстро и недорого. Маток малярного скотча спас положение. И разметка на нем видна лучше и покрытие целое.

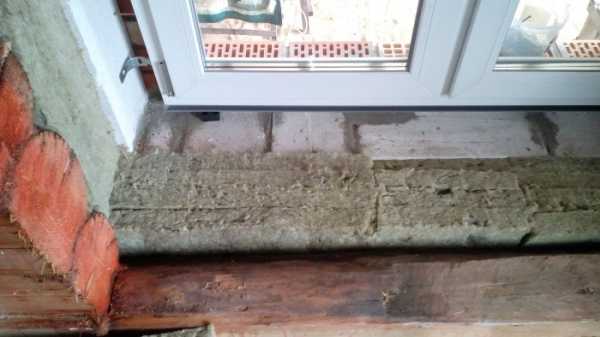

Попутно утепляю промежуток между срубом и новыми стенами изнутри, по бокам окон.

Может я слишком буквально понял слова супруги про теплый дом?

Осталась у меня на кухне еще одна стена, к которой я не приступал ни снаружи, ни внутри.
Начали. Вынул окно.

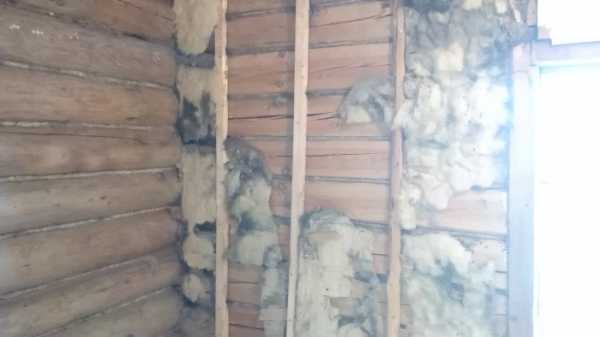

Ободрал внутри оргалит. Под ним оказалось фрагментарное утепление стекловатой тонким слоем.

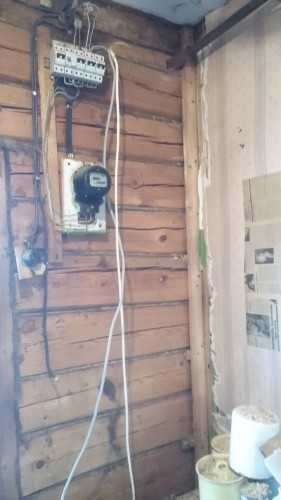

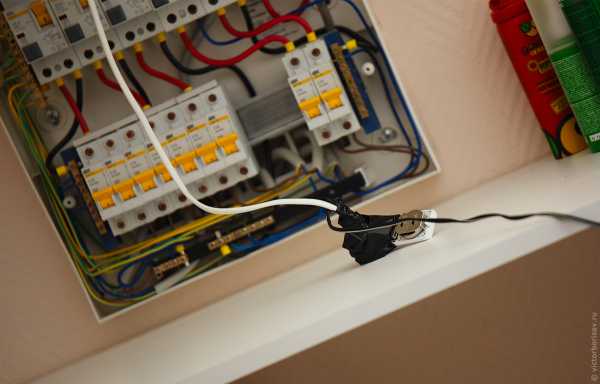

Счетчик и группу автоматов перенес в кладовку за стеной. До и после.

Сделал ввод в дом медью, квадратов 8 примерно, многожильный.

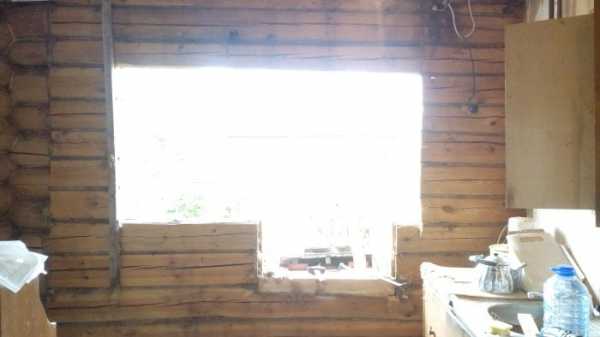

Вырезал проем под новое окно.

Размер 2х1,35 метра. Подоконник 100 см от пола, будет выше кухонной рабочей поверхности.

Хорошо Очень сильно, несколько раз пропитал сруб антисептиком.

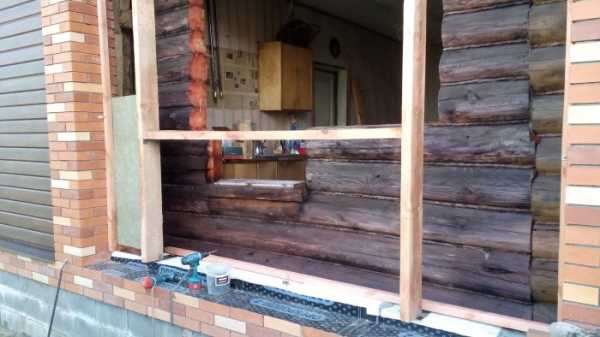

Сделал каркас под новое окно из доски 50*150мм. И начал утеплять стену.

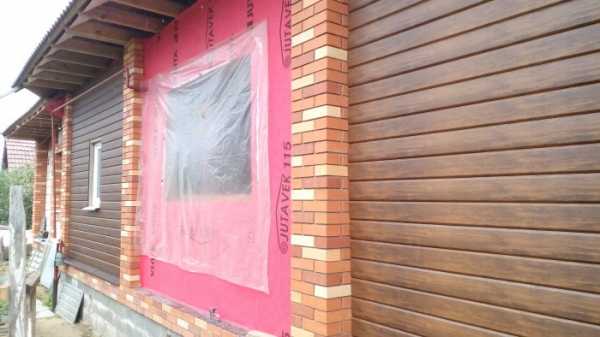

И как обычно, затянул утеплитель мембраной. А окно пленкой.
Сделал замеры для заказа панелей на эту и несколько других стен.

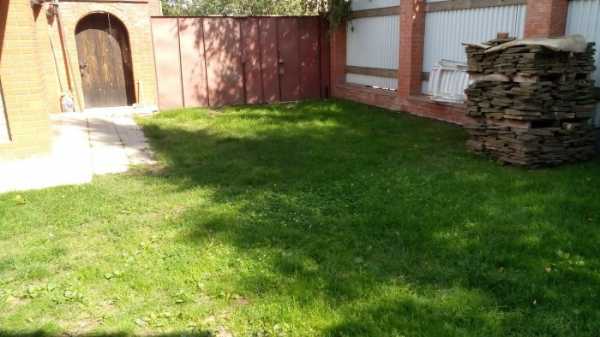

Надо подумать над раскладкой окна, а пока пойду стричь газон. Он есть у меня, не смотря на стройку.

Продолжение следует.

max-golinko.livejournal.com

Как я строил свой дом фотоотчёт

10.12.2012 22:27

От идеи к строительству собственного дома

Любое дело начинается с идеи. Вот и в моём случае родилась идея построить маленький загородный домик для приятного и, в то же время, полезного время провождения в выходные дни,подальше от города. Сказано- сделано. Начался процесс воплощения этой мечты в жизнь. Для начала, нужно было понять себестоимость всего этого удовольствия. Она складывалась, в первом приближении, из двух простых составляющих: земля, дом. Проанализировав то, что предлагает интернет, в поисках достойного места под строительство дома, я понял следующее: если рассматривать землю в удалении от города на расстоянии 20 километров, то её стоимость будет либо очень высока, либо участок будет на болоте. Так же, за основу был взят отрицательный опыт друзей, которые купили участок зимой и не обратили внимание на грунт на участке и его геологию, получив, не мало проблем на строительном пути. После множественных поездок по выбору земли, я сделал следующий вывод: чем дальше она будет находиться от города, тем воздух будет чище и цена доступней. Выбор пал на посёлок Озерки, который находиться в 60 километрах от города на берегу финского залива. Промониторив окресности, я убедился, что лучший вариант врят ли найду, тем более, что на поиски потрачено больше месяца, а весна уже заканчивается, и осень не за горами. Вот что я нашёл. Фото участка весной и летом, смотрим и читаем дальше…

Какой дом строить деревянный или каменный?

Итак, участок купили. Что же делать дальше, какой дом дешевле каменный или деревянный, и какой из них быстрее строить? Перечитав множество форумов и уважаемых сайтов, я определился для себя, что буду строить дом из оцилиндрованного бревна.

Какой фундамент выбрать для дома?

Огромным плюсом в вопросе экономии денежных средств было то что, стены дома из оцилиндрованного бревна не нуждаются в отделке,причем ни снаружи, ни внутри. Также, деревянный дом не требует серьёзного фундамента, так как он в разы легче, чем каменный. Для своего деревянного дома я решил строить

фундамент на винтовых сваях. Проанализировав преимущества фундамента на винтовых сваях в сравнении с бетонными фундаментами, я сделал окончательный выбор в пользу винтового фундамента.

Как выбрать строителей для строительства дома

Следующий вопрос, который пришлось решать- выбор проекта будущего дома, а точнее исполнителя проекта будущего дома. Интернет буквально наполнен разнообразными картинками домов, но я выбрал для себя эскиз-картинку дома, который наиболее удовлетворял моим запросам. После этого много времени было затрачено на звонки в строительные компании с целью найти проектировщиков. Одни давали свой Email и просили туда отправить техническое задание, потом не перезванивали в течение обещанных двух дней, другие сразу называли такую стоимость за проектирование деревянного дома

, что у меня пропадал весь интерес к дальнейшему общению. Спустя две недели безуспешных поисков проектировщиков, друзья посоветовали обратиться в компанию АСК Эгида, которая, с их слов, оставила неизгладимое впечатление, сделав их счастливыми обладателями дачного деревянного дома. Я всегда во всём сомневаюсь, и в этом случае решил советов на веру не принимать. Первый звонок в эту компанию приятно меня удивил. Мне не только предложили выполнить проект моего дома, но и построить его. А самым удивительным было то, что в случае, если я заключу с ними договор на строительство дома, то проект деревянного дома мне выполнят бесплатно. Так же, мне предложили показать вживую, уже построенные дома. Это окончательно меня склонило в сторону выбора строительной организации.

Проектируем дом из оцилиндрованого бревна

Проект дома из оцилиндрованного бревна, который я скачал из интернета, оказался плохой дипломной работой студента, и как сказал проектировщик, по данному эскизу ни один дом построен не был, так как он имеет такие грубые ошибки, что его попросту не построить. В общем, этот эскизный проект пришлось полностью перерабатывать. В результате получился отличный вариант, который полностью меня устроил. В дополнение к проекту, абсолютно бесплатно мне выполнили дизайн проект по расстановке мебели в доме. Я был на седьмом небе от счастья, друзья меня не подвели своим советом.

От проекта к строительству

Проект дома из оцилиндрованного бревна готов, надо начинать строить, так как уже начало лета, а стройку хотелось бы закончить к началу зимы.

Нужно было завести на участок вагон бытовку для проживания рабочих. В смету бытовка не входила, и мы договорились со строителями, что место проживания для рабочих с меня, а так же точка подключения к электроэнергии и воде. Я начал действовать.

Опять же через интернет я начал искать самую дешёвую бытовку. Самой дешёвой оказалась деревянная бытовка с внутренним утеплением стен толщиной 30мм. Умные люди подсказали, что долго она не протянет и сгниёт, не говоря уже о том, что несколько переездов она не выдержит и вообще развалится. То есть, продать её, после строительства, хотя бы за полцены, мне не удастся. Неожиданно подвернулся отличный вариант покупки бывшего в употреблении металлического блок контейнера. Великая вещь интернет. Вопрос с вагоном, который в конце строительства можно продать или использовать под хозблок, был решён. Осталось доставить его себе на участок. Тут появились неожиданные проблемы. Оказалось, что по всему периметру участка идёт канава, и проехать на него нет возможности. Пришлось договариваться с местными рабочими, которые неподалеку строили дом, чтобы они сделали

въезд через канаву на участок. Слава богу, что чисто случайно у них оказалась бетонная водоотводящая труба, которую в дальнейшем уложили в канаву и засыпали песчано-гравийной смесью. Въезд готов, осталось решить вопрос со светом. После знакомства с будущими соседями я понял, что подключиться временно к ним, для строительства моего дома, у меня не получиться. Ну, не мне их судить. Пришлось покупать электростанцию. Поговорив со строителями, было принято решение покупать немецкую станцию FUBAG 2600, мощности которой, вполне хватало для стойки. По расходу топлива и эксплуатации решено было, что строители берут этот вопрос на себя.

Строим фундамент под деревянный дом

Как говорил выше, выбор пал на фундамент на винтовых сваях. В сравнении с одним из самых бюджетных и распространённых фундаментов, ленточным фундаментом, свайный фундамент оказался в три раза дешевле. Это было очень приятно. А самым приятным оказалось то, что компания АСК Эгида, не только занимается установкой такого типа фундаментов, но и изготавливает винтовые сваи у себя на производстве. То есть не являлась перекупщиком, в результате чего стоимость фундамента на винтовых сваях

, оказалась эксклюзивно низкой для меня. Работы по установке фундамента на винтовых сваях, были завершены за 12 часов. Я был очень удивлён скоростью их установки и профессионализмом рабочих, которые его монтировали. Оказалось, что сразу после монтажа винтового фундамента, на него можно было сразу устанавливать дом. Это было очень кстати, так как сроки строительства были очень сжаты. Если делать фундамент бетонный, то нагружать его можно было бы, спустя минимум две недели, а в идеале через четыре, после набора 100% прочности. Как бетон набирает прочность и как её определить, я узнал так же у строителей. Фундамент установлен, приступаем к сборке дома.

Заготовка оцилиндрованного бревна

Совсем забыл сказать, что после выполнения проекта, компания АСК Эгида, приступила к разработке проекта разбревновки, по которому точат брёвна для будущего дома. Проект разбревновки оказался одним из важнейших разделов основного проекта. По проекту разбревновки не только точится бревно, но и собирается строителями на объекте. В данном проекте каждое бревно нумеруется и становится понятно, в какой последовательности вести сборку сруба. Пока я покупал бытовку, а рабочие устанавливали фундамент, компания АСК Эгида наточила весь объём бревна для дома на своём производстве. Как это здорово, когда не надо самому искать подрядчиков и поставщиков материалов и не иметь лишней головной боли.

Сборка дома из оцилиндрованного бревна

Оцилиндрованное бревно наточено и привезено на участок. Начинается сборка дома. На объект приехали новые рабочие, с которыми я познакомился. Они мне рассказали, что в компании АСК Эгида работают долгое время и построили не один дом, а так же посоветовали мне не беспокоиться. Это внушало доверие. Каркас дома первого этажа был собран за шесть дней. Я не переставал, удивляется скорости и качеству выполняемых работ. После окончания строительства первого этажа, приступили к строительству стропильной системы и кровли. Параллельно велись работы по зашивке фронтонов второго этажа блокхаусом. Блокхаус — это материал, полностью имитирующий оцилиндрованное бревно. Решение его использовать, было не случайно предложено строителями. Так как кровля в моём проекте не двухскатная, а четырёх скатная из-за балкона второго этажа, то осадка бревна под этими скатами будет не равномерной. Это может спровоцировать в дальнейшем разрывы кровли в стыках и, как следствие, протечки. Использование блокхауса на втором этаже, вместо оцилиндрованного бревна, полностью решает эти проблемы. И так, каркас готов и кровля тоже. В качестве окрытия кровли, я решил использовать металлочерепицу. Дёшево и надёжно как мне показалось. Кровля есть, и дожди не страшны. Теперь дом должен дать осадку в течении минимум трёх месяцев до начала выполнения отделочных работ. То есть, стоять без окон и дверей и проветриваться.

Отделка деревянного дома из оцилиндрованного бревна

Прошли июнь, июль, август и в начале сентября я вызвал строителей доделывать начатое. На участок были завезены металлопластиковые окна, кучи всевозможного утеплителя, обрезной доски, вагонки, линолеума , кавролина и прочих строительных материалов. Одним словом, работа опять закипела. Фотоотчёт прилагаю.

К концу сентября мне оставалось только определиться с цветом краски, с помощью которой окрашивается фасад дома, при этом краска одновременно выполняет эстетическую и защитную функции. Последним штрихом была установка белых наличников на окна. Они очень здорово украсили фасад моего дома.

Окончательный результат всего за 4 месяца

Успели как раз до сезона дождей и холодов. Все инженерные раборы по установке сэптиков, прокладки водопровода, газа и электроэнергии я запланировал на весну следующего года. Вот моя история строительства дома своей мечты, которую я реализовал с коллективом профессионалов компании АСК Эгида, в кратчайшие сроки, без сгорания нервных клеток, чего и Вам желаю!!!

ask-egida.ru

Фотоотчет: строительство дома по проекту «Семейный»

Мы очень признательны нашему заказчику Александру за представленный фотоматериал реализации типового проекта жилого дома «Семейный» в Киевской области.

В прошлом году (2013 г.) наш коллектив выполнил привязку этого типового проекта и осенью было начато строительство жилого дома на участке площадью 10 соток.

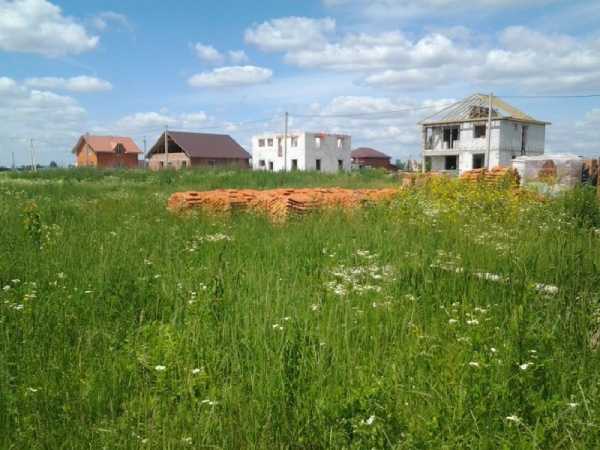

Участок под строительство дома

Заказчик запланировал возвести фундамент и монолитный цоколь в осенний период, а к возведению надземных конструкций приступить весной 2014 году. Задуманное было реализовано. Такой подход дал возможность в начале строительного сезона 2014 г. без промедлений приступить к возведению надземной части дома, а также закупить основные строительные материалы по сниженным весенним ценам (в течение сезона цены на строительные материалы, как правило, растут).

Выполнен фундамент и цокольные участки стен дома

Весной 2014 г. начато возведение надземной части жилого дома. Наружные стены дома запроектированы и выполнены однослойными, толщиной 400 мм из газобетонных блоков «Аэрок». Для уменьшения эксплуатационных теплопотерь кладка выполнялась при помощи готовой клеевой смеси (толщина швов кладки составляет не более 3 мм).

Возведены стены первого этажа и изготовлены перемычки над оконными и дверными проемами

Растет коробка дома «Семейный»

Для прокладки канализационной трубы от места расположения септика до фундамента дома прокопана траншея необходимой глубины.

Траншея для канализационной трубы

Междуэтажные перекрытия дома опираются на монолитные железобетонные пояса. На представленной ниже фотографии показана строительная площадка на момент установки съемной дощатой опалубки для бетонирования монолитного пояса. Для надежности (обеспечения устойчивости опалубки) между смежными участками опалубки установлены дощатые распорки, а также по углам опалубки прибиты раскосы.

Все подготовлено для укладки бетона монолитного железобетонного пояса

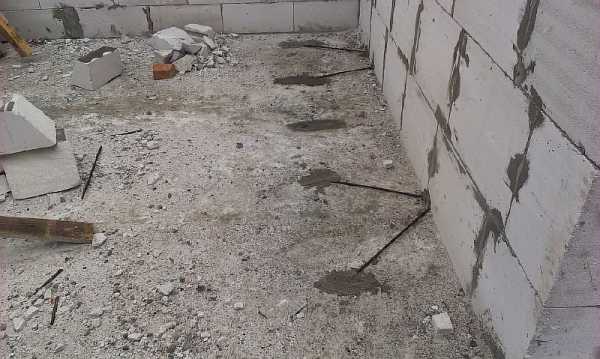

Междуэтажное перекрытие над первым этажом выполнено из сборных железобетонных круглопустотных плит. Для повышения жесткости диска перекрытия проектом предусмотрена установка анкеров между смежными плитами перекрытия, а также между плитами и стенами.

Уложены круглопустотные плиты и установлены анкерные элементы

Кровля жилого дома «Семейный» запроектирована двускатной. Для более равномерного загружения капитальных стен и фундаментов, а также для увеличения площади отдельных помещений второго этажа предусмотрена висячая стропильная система. Основной составляющей этой системы являются металлодеревянные треугольные фермы конструкции Полонсо.

Опорные участки треугольных стропильных ферм

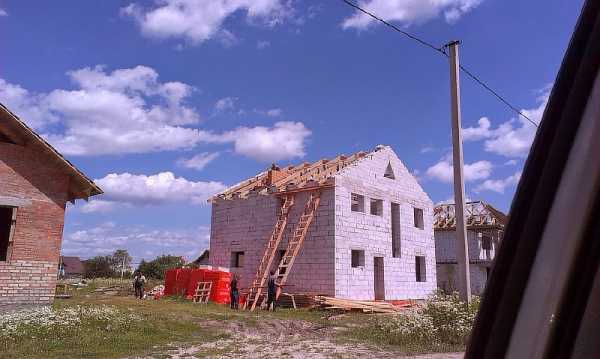

Смонтированы стропильные фермы покрытия дома

Вид дома «Семейный» после монтажа стропильных ферм

Треугольные стропильные фермы изготавливались непосредственно на строительной площадке, на уровне земли, вблизи возводимого дома. Монтаж ферм производился автокраном в течение одного рабочего дня.

Следует отметить, что подобное изготовление стропильных конструкций на уровне земли (укрупнительная сборка + монтаж) уменьшает трудоемкость работ и повышает качество изготовления конструкций. Хотя следует отметить, что такой подход часто ломает сложившиеся стереотипы строителей, которые заняты в малоэтажном строительстве (профессиональным монтажникам такой подход не в новинку).

После монтажа ферм и их временного крепления их друг к другу была уложена подкровельная гидроизоляционная пленка, контробрешетка и обрешетка.

Подкровельная пленка под обрешеткой

Уложена кровельная обрешетка

Для обеспечения приемлемой надежности стропильных конструкций установлены по нижним поясам ферм металлические тяжи из круглой стали. Лучше решение – установить тяжи перед монтажом ферм в проектное положение, т.е. на земле.

Тяжи по ферме Полонсо

Для обеспечения пространственной жесткости по коньку установлена крестовая вертикальная связь между двумя смежными стропильными фермами.

Установлена коньковая вертикальная связь по фермам покрытия

Вид дома по типовому проекту «Семейный» после укладки обрешетки

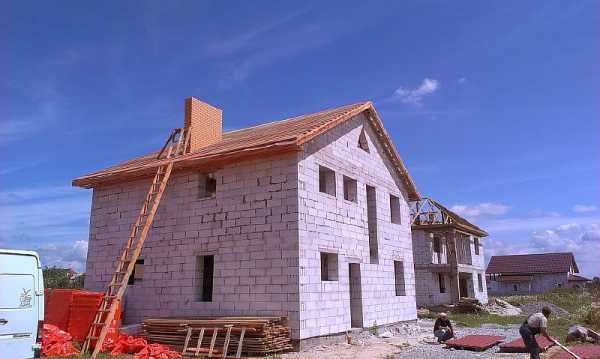

Перед началом укладки кровельного покрытия

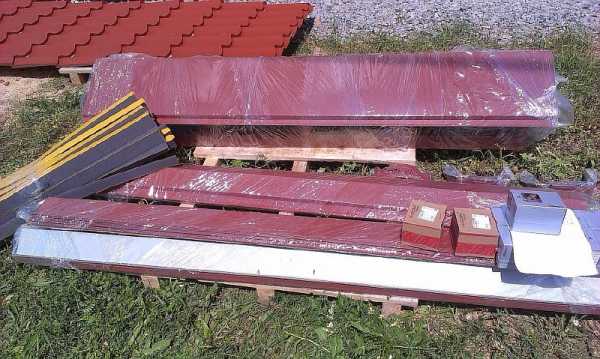

Завезены спецпланка и метизы для кровельного покрытия из металлочерепицы

Коробка дома по проекту «Семейный» выполнена подрядчиками в запланированный срок. Следующий этап – ввод и разводка инженерных сетей и выполнение внутренней и наружной отделки дома.

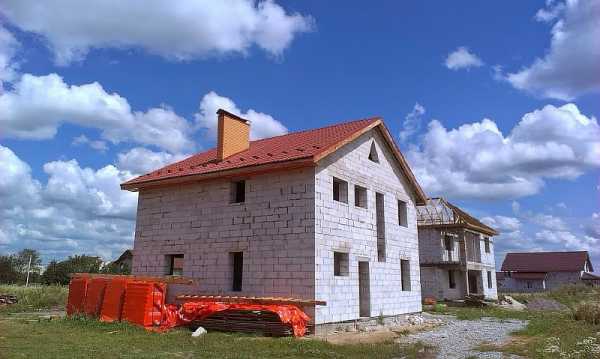

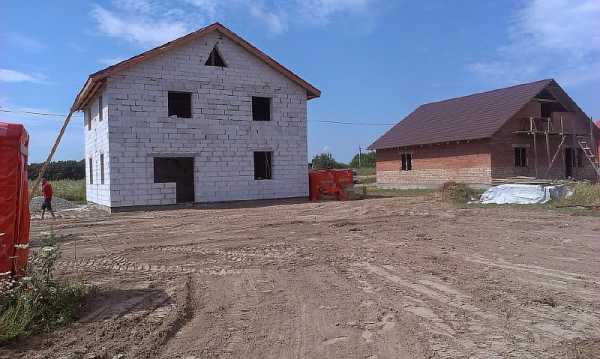

Дом по проекту «Семейный». Коробка дома возведена

Участок с домом после планировки участка

Желаем Александру удачи, быстрого и качественного завершения строительства дома для своей семьи.

Кроме того, присутствует другой фотоотчет этого же проекта, только из стеновых керамических блоков (ссылка).

С другими нашими проектами жилых домов, дач и коттеджей вы можете ознакомиться по следующей ссылке.

Также вам может быть полезна информация по поводу перечня наших услуг и их стоимость.

gidproekt.com

Как самостоятельно построить загородный дом. Подробный фотоотчет.

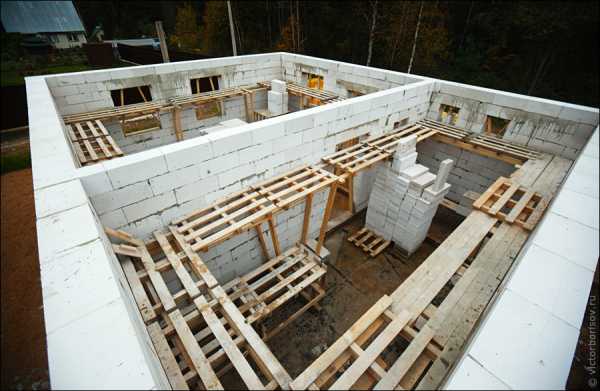

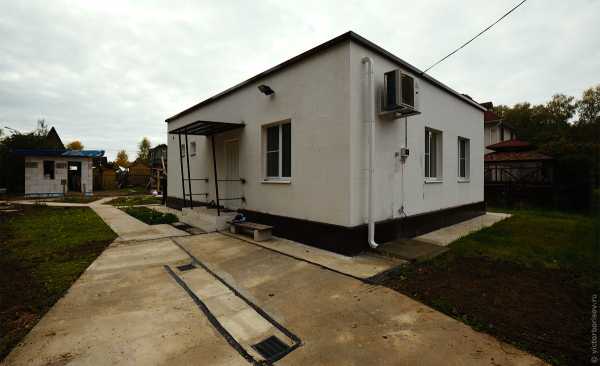

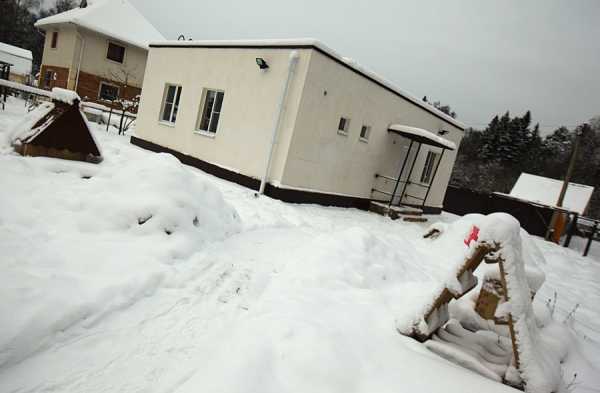

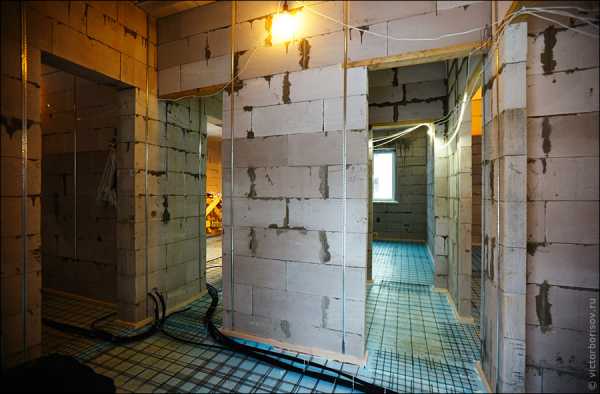

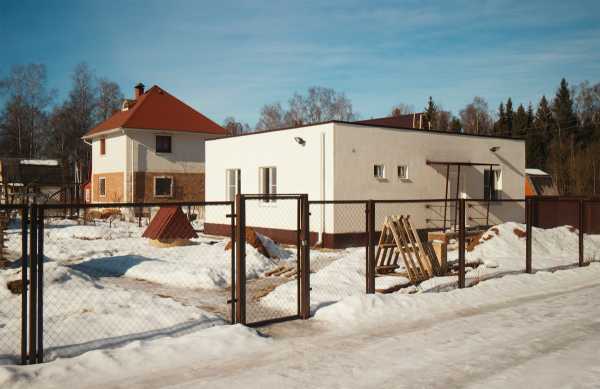

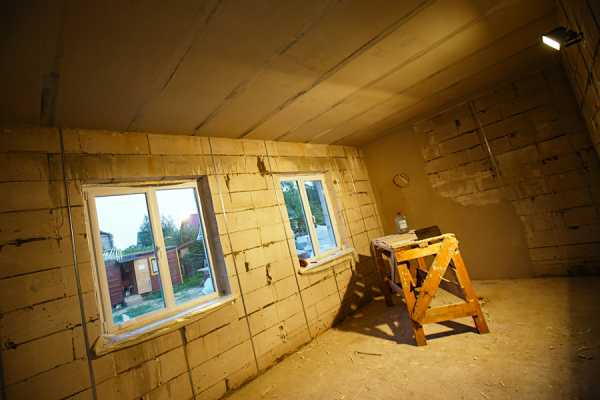

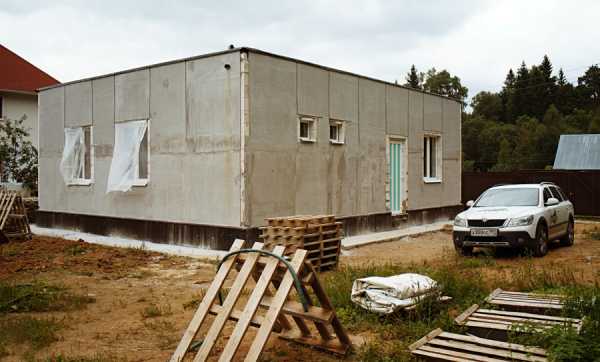

Пишет Виктор Борисов из Москвы: Четыре года назад я самостоятельно сделал полный капитальный ремонт двухкомнатной квартиры. С ремонтом всё отлично, прошло 3 года с момента завершения — полёт нормальный. Как вы помните ключевая фишка ремонта: сделать его самостоятельно, без привлечения наемной силы. Расчёт прост — по опыту друзей и знакомых, я не смог бы за год заработать такое количество денег, чтобы оплатить труд рабочих, которых всё равно пришлось бы постоянно контролировать.

Теперь пришло время прокачать навыки до более высокого уровня. Таким образом у меня появился дачный участок 6 соток в Наро-Фоминском районе Московской области в уже существующем дачном товариществе. Задача — самостоятельно построить дом для круглогодичного проживания. Что я и сделал, все это подробно сфотографировал и прокомментировал. Кому интересно — смотрим.

Для удобства читателей я собрал все публикации посвященные загородному дому в хронологическом порядке. Переходите по ссылкам и читайте!

Начало
