Какая арматура нужна для ленточного фундамента двухэтажного дома – Расчет арматуры для ленточного фундамента частного дома

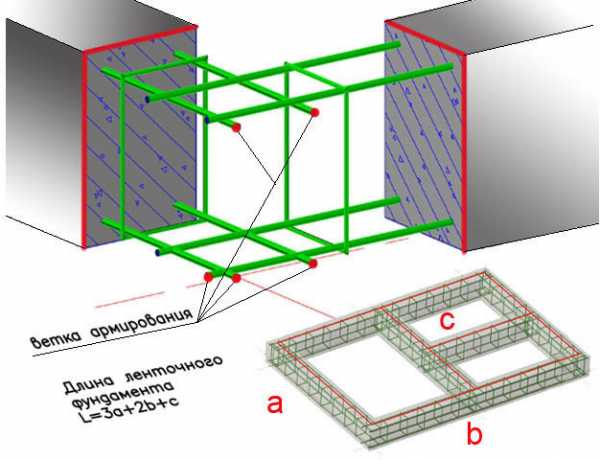

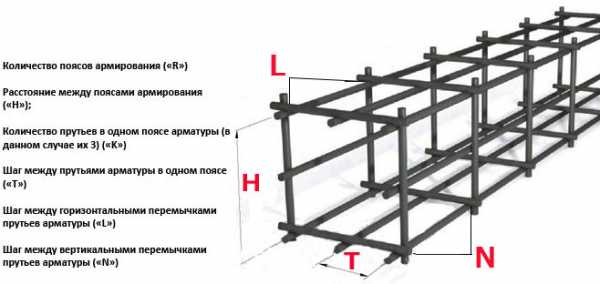

Зная величину периметра ленты и число прутьев, на первый взгляд, найти общий метраж легко. Но расчет усложняется из-за необходимости использования цельной арматуры. В идеале продольные пруты неразрывны, при связке двух отрезков короче, чем длина стены, допустимый минимум запаса составляет 30 см. Загнутые элементы для усиления углов не уступают в диаметре, их общий метраж зависит от числа поворотов, в расчет включают участки соприкосновения с внутренними несущими стенами.

Требуемая длина для поперечных и вертикальных стержней также рассчитывается согласно выбранной схеме. Самый простой путь – подсчитать метраж на один стык и умножить его на число узлов. Даже при условии соединения каркаса сваркой арматура для фундамента не режется в обрез, учет нахлестов и запусков обязателен. Точно учесть величину выступающих отрезков невозможно, для упрощения расчета их принимают равными 10 % от общего метража монтажных прутьев.

Найти суммарную длину металлопроката для ленточного фундамента недостаточно, цены на эти изделия чаще указываются для одной тонны. Вес у стержней разного диаметра отличается, величина относится к регламентированной, перерасчет провести легко. Продукция приобретается с запасом, излишки допустимы, недостача – нет.

Нюансы вязки арматуры

Сварочное соединение для каркасов ленточных фундаментов не подходит: помимо увеличения затрат оно не обеспечивает достаточную надежность, стыки со временем подвергаются коррозии. Единственно возможным способом фиксации считается обвязка пластиковыми хомутами или стальной проволокой. Ее расчет несложный: число узлов умножают на длину отрезка, требуемого для обхвата прутьев и закрутки концов (обычно это 30-50 см), полученный метраж переводится в кг.

Рекомендуемое сечение проволоки при диаметре арматуры от 12 мм варьируется в пределах 1,2-1,4 мм. Для вязки используются крючок и плоскогубцы или специальный пистолет (дорогой инструмент, но оправданный при больших объемах работ).

stroitel-lab.ru

Диаметр арматуры для фундамента двухэтажного дома



Несложная конструкция арматуры играет значительную роль при заливке ленточного фундамента для здания. От качественных характеристик армирующих прутьев зависит прочность фундамента, а значит, и долговечность всего строения. Какая арматура нужна для ленточного фундамента?

Характеристики фундамента

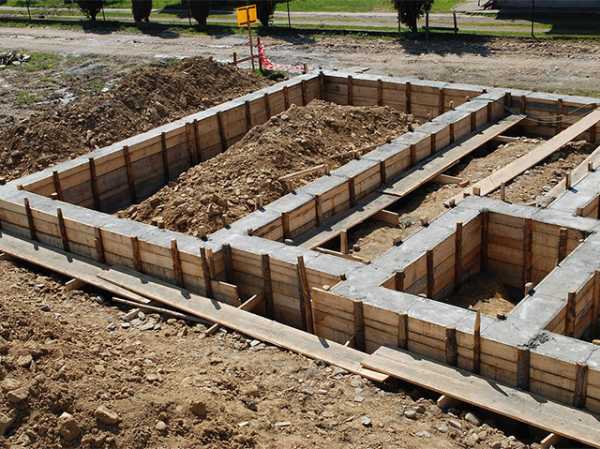

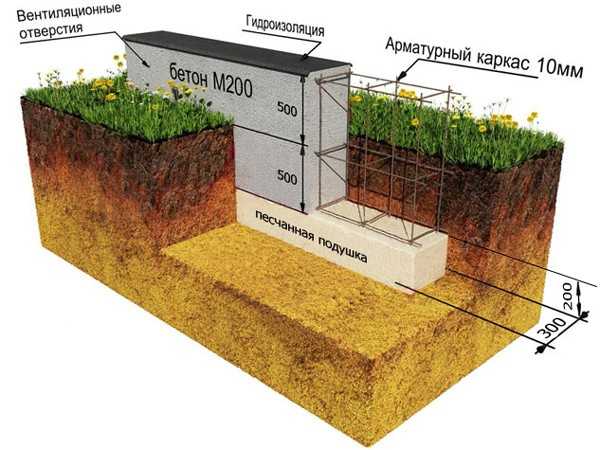

Сооружение малоэтажных зданий предполагает наличие ленточного основания. Такое основание легко построить, к тому же оно является наиболее экономичным вариантом. Преимуществом ленточного основания является то, что оно может заливаться без использования специальной строительной техники. Кроме того, такой вид фундамента способен выдерживать значительные нагрузки, что позволяет сооружать несколько этажей.

Ленточные фундаменты можно разделить на:

• монолитные;
• сборные конструкции;
• мелкозаглубленные, пригодные для сооружения конструкций из дерева и других легких материалов;
• глубоко заглубленные, которые используются в строении кирпичных домов с двумя или тремя этажами.

В зависимости от желаемого результата нужно верно рассчитать количество бетона, необходимое в качестве заливки основания, а также определиться, какая арматура нужна для ленточного фундамента дома.

Выбор вида арматуры

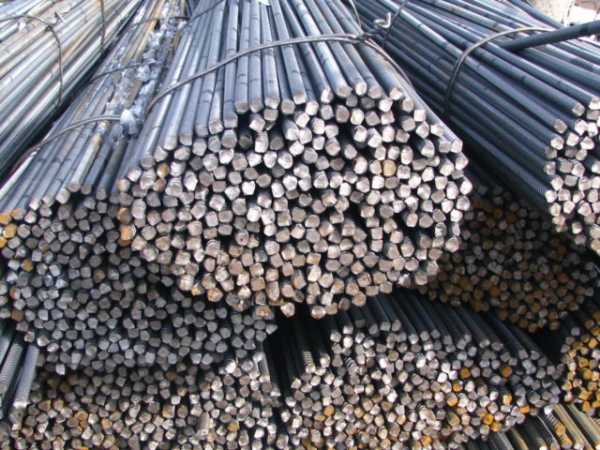

Какую арматуру используют для ленточного фундамента? На сегодняшний день наиболее популярными видами прутьев являются:

1. Стальные, диаметром не менее 5 мм для поперечных перекладин и 10 для продольных. От того, какой марки нужна арматура для ленточного фундамента, будет зависеть прочность всей ленточной конструкции. Применяют стальные прутья класса А с пределом текучести 400. Визуально можно определить следующие отличия марок — А 240 имеет гладкую поверхность, А 300 — кольцевой рисунок, А 400 — рисунок елочкой. Использование прутьев более низкого качества нецелесообразно.
2. Стеклопластиковые стержни отличаются стойкостью к коррозии, отсутствием электропроводности. Часто такой материал используют для строений, где важно избегать радиопомех. Прочность качественных стержней не уступает металлическим.

Для укладки основных продольных элементов арматуры используются исключительно прутья с ребристой поверхностью, так как это гарантирует лучшее сцепление с бетоном. Гладкие стержни применяются при создании боковых перемычек.

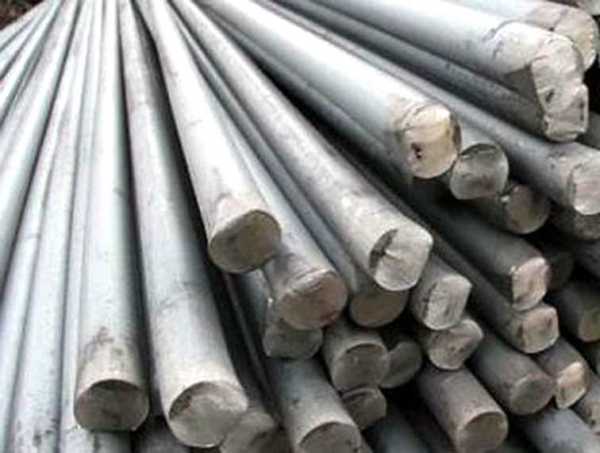

Категорически запрещено использовать в качестве арматуры следующие материалы:

• металлические трубы;
• сетку-рабицу;
• металлопрофиль;
• железные

vsjaarmatura.ru

схемы, расчет диаметра арматуры, расположение по углам и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длинна в десятки раз больше глубины и ширины. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Самостоятельно бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используют не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс закладки металла называется армированием ленточного фундамента. Своими руками его сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и сорт арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент — требуется проект. С другой стороны, если вы строите небольшое здание, можно попробовать на основании общих рекомендаций все сделать своими руками, в том числе и спроектировать схему армирования.

Схема армирования

Содержание статьи

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

О глубине заложения фундамента прочесть можно тут.

Для большинства ленточных фундаментов армирование выглядит именно так

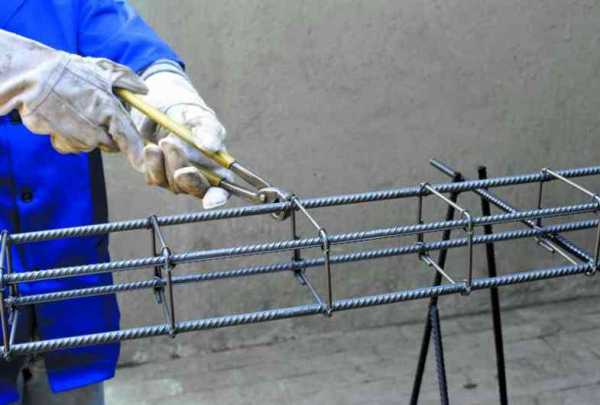

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

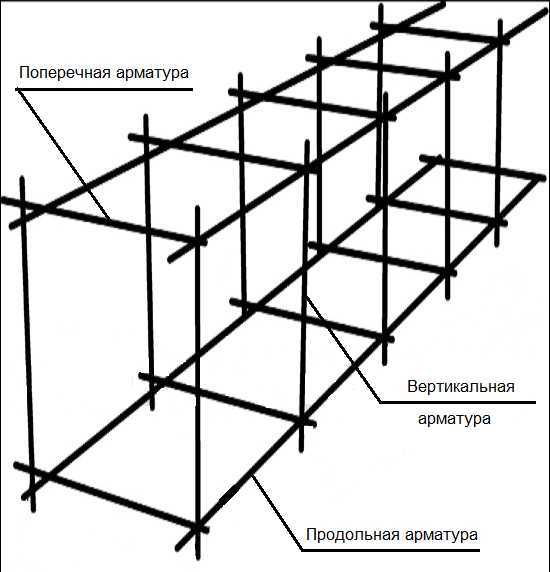

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см².

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см². Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см² (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см²)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см², а это больше чем 2,8 см², которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см². Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см², чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Технологии сборки арматуры для ленточного фундамента

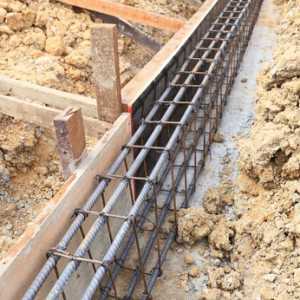

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

• Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.

  По одной из технологий арматуру вяжут прямо в опалубке

• Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

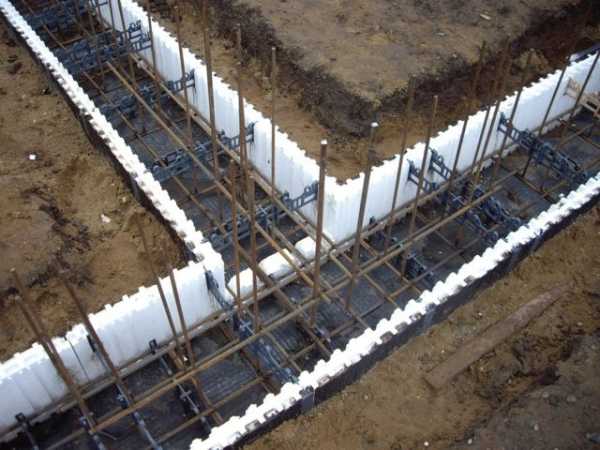

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

stroychik.ru

Какую арматуру использовать для фундамента дома

Для заливки фундамента в современных домах применяется железобетон, представляющий собой бетон, укрепленный арматурным каркасом. При правильном подборе и расчете материалов удается получить действительно прочное и надежное основание.

Арматура каких типов может быть использована при заливке фундамента

Ни для кого не секрет, что фундамент заливается из цементного состава – бетона. И несмотря на высокую долговечность и прочность данного материала, он является весьма хрупким, а потому для его упрочнения используется специальная арматура для фундамента дома.

Если ранее при заливке фундаментов использовались исключительно металлические прутки, то сегодня это далеко не единственный вариант. В качестве укрепления фундаментной подошвы в наши дни используется два вида арматуры:

·         Металлическая арматура для фундамента. Классический вид арматуры, представляющий собой прутья, изготовленные из стали. Их самым распространенным вариантом являются стержни с круглым сечением. Чтобы улучшить прочностные характеристики таких прутков, на их поверхность наносится винтовая ребристая поверхность.

·         Относительно недавно стали изготавливать арматуру из стеклопластика. Несмотря на то, что изобретение композитных прутков относится к 70-м годам прошлого века, активно использоваться они стали лишь в последние годы. И сегодня такие изделия отличаются постепенным вытеснением своих металлических аналогов. Их изготавливают из высокопрочного стеклопластика, что обеспечивает основные преимущества таких прутков, заключающиеся в надежной коррозионной стойкости.

Какой вид арматуры лучше

С появлением стеклопластикового аналога многие люди стали задаваться вопросом: какая арматура для фундамента лучше? На самом деле, идеального варианта пока еще не изобрели, а потому однозначно ответить на этот вопрос не представляется возможным: оба вида прутков имеют свои недостатки. И одним из основных минусов стеклопластиковой арматуры является относительно недавнее начало ее применения. Поэтому пока сложно говорить о ее прочности и долговечности.

Решая, какую выбрать арматуру для фундамента, необходимо в первую очередь обратить внимание на диаметр прутков:

1.       Для металлических вариантов сечение может составлять в пределах 5-32 мм;

2.       Стеклопластиковые прутки обычно изготавливаются в диаметре 4-20 мм.

Для обеспечения сооружению необходимых прочностных характеристик следует подобрать правильный диаметр арматурных прутьев. При этом нужно учесть размеры и вес здания, тип фундамента, наличие сезонных деформаций, тип грунта и т. д.

Для частного строительства чаще всего выбирается стальная арматура для фундамента дома, диаметром 10-16 мм. Такие прутки обладают достаточной прочностью, чтобы выдержать нагрузку, оказываемую зданием в один-два этажа.

Металлические прутки могут иметь как гладкую, так и ребристую поверхность. Стержни первого типа используются чаще всего в роли соединительных перемычек, а потому они не испытывают основные нагрузки от здания. Ребристые варианты предназначены для зон, в которых присутствуют растягивающие нагрузки.

Также при выборе арматуры следует учитывать и разницу в марке стали. К примеру, прутки могут быть изготовлены из низколегированной или углеродистой стали.

Варианты сборки металлического каркаса

Арматурные прутья используются не по отдельности, а из них формируется общая конструкция – каркас, обеспечивающий дополнительную прочность бетона. Такой каркас подлежит сборке, после чего устанавливается в опалубку. Процесс сборки может предусматривать различные варианты:

1.       Точечная сварка. Этот вариант используется при промышленном строительстве, позволяя быстро и надежно скреплять прутья в общую конструкцию. Но у данной методики присутствуют свои нюансы. К примеру, сварке подлежат лишь те стержни, у которых имеется маркировка «С». Помимо этого, сварка обеспечивает жесткий тип скрепления, что является недостатком конструкции, поскольку при постоянных нагрузках необходимы незначительные люфты в соединениях, которые будут сглаживать деформацию. При сварке это исключается, к тому же, первоначальная прочность прутков также несколько снижается.

2.       Избежать вышеописанных недостатков позволяет технология вязки. Такое армирование фундамента арматурой предполагает использование специально предназначенной вязальной проволоки. Посредством нее создаются специальные петли, которые закручиваются на пересечении стержней. В отличие от первого варианта, такой каркас получается с люфтом, что является лучшим вариантом. К тому же, такие прутки не теряют прочностных характеристик. Изготавливать подобные каркасы можно не только из металлических, но и из стеклопластиковых стержней.

Как армируется фундамент

Технология укладки прутьев зависит от того, какой тип фундамента был выбран изначально. Поэтому схема для каждого вида может быть различной. Рассмотрим более подробно какую выбрать арматуру для фундамента различных типов и какие конструкции каркаса следует использовать в каждом конкретном случае.

Особенности арматуры для ленточных оснований

Это наиболее популярный тип основания, поскольку стоимость ленточного фундамента является ниже плитного, но при этом он позволяет обустроить цокольный этаж. Ленточный фундамент должен быть рассчитан таким образом, чтобы его высота значительно превышала длину. В сравнении с плитами лента является менее подверженной изгибам и деформациям, а потому прутья для ленточного фундамента можно выбирать с меньшим сечением. Обычно арматура для ленточного фундамента используется с сечением в 10-12 миллиметров.

Независимо от того, какой высоты будет лента, ее обустройство осуществляется с использованием двух армирующих поясов. При этом размещать каркас необходимо на расстоянии около 50 мм от поверхности бетона. Это позволит арматуре принять на себя максимальную нагрузку, появляющуюся при деформациях основания.

Поскольку вертикальные стержни и поперечины нагрузки не несут, а необходимы лишь для скрепления конструкции, то для них может использоваться более тонкая арматура с гладкой поверхностью.

Если лента имеет в ширину 400 мм, то достаточно будет установить два продольных прута сверху и столько же снизу по всей поверхности ленты. Если же речь идет о слабых почвах с большой подвижностью, то в таких случаях арматура для ленточных фундаментов должна использоваться в большем количестве, в среднем 3-4 прутка.

Армирование плитного фундамента

Строительство плитного фундамента – это наиболее дорогостоящий вариант, поскольку он предусматривает наибольшее количество стройматериалов. В то же время, именно плитный фундамент является наиболее прочным и надежным вариантом.

В данном случае используются стержни, имеющие диаметр 12-16 мм и ребристую поверхность. Окончательный диаметр выбирается, исходя из мощности здания и типа грунта, на котором оно будет построено. Следует помнить, что чем в более тяжелых условиях проходит строительство, тем толще должны быть стержни.

Процесс армирования предусматривает укладку двух стальных поясов, созданных посредством скрепления арматурных стержней под прямым углом. Таким образом получается ячеистая конструкция, каждая клетка которой имеет размер 20 см.

Свайный фундамент

Свайный фундамент цена которого является наиболее приемлемой, является отличным решением для каркасно-щитовых домов, одноэтажных построек и домов с мансардой. Для изготовления столбчатых оснований обычно используются пруты, диаметром 10-12 мм. При этом их поверхность должна быть ребристой. В качестве горизонтальных перемычек можно использовать прутки, толщиной 4-6 мм. На них не будет приходиться давления, они необходимы лишь для того, чтобы создать единую конструкцию каркаса.

В зависимости от диаметра столба, каркас может предполагать использование 2-4 прутьев. В некоторых случаях количество стержней может быть увеличено. По длине они должны строго соответствовать высоте самого столба. Прутья следует располагать таким образом, чтобы они находились не ближе 5 см к стенке сваи.

Какое количество арматуры необходимо для создания надежного фундамента

Прежде, чем начать армирование фундамента арматурой, необходимо закупить ее в нужном количестве. И каждый вид основания требует определенного количества данного стройматериала. Все правила подсчета прописаны в соответствующих нормативных документах.

Так, для ленточных оснований по нормам СНиП относительное содержание несущих продольных стержней должно превышать 0,1% от общей площади сечения всей железобетонной конструкции. Говоря простым языком, здесь сопоставляется площадь ленты и общая площадь сечения стержней.

Для определения количества арматуры для плитных оснований используются те же нормы расчета. Лучше всего доверить эту работу профессионалам, ведь при недостаточной прочности фундамента под угрозой находится все здание.

Профессиональные работы по заливке фундаментов и строительству домов

Если вас интересует строительство фундамента в Подмосковье, то вам следует обратить свое внимание на компанию ИнноваСтрой. Наши специалисты уже не первый год занимаются выполнением подобных работ, а потому способны провести их на высшем уровне.

ИнноваСтрой – это компания, в которой работают высококвалифицированные специалисты различных областей. Опытные проектировщики смогут создать проект дома с нуля или же подобрать для вас оптимальный типовой вариант. Мы сможет произвести расчет прочности фундамента, учитывая все соответствующие факторы, что позволит построить по-настоящему надежный и долговечный дом.

Специалисты ИнноваСтрой способны выполнить весь спектр проектировочных и строительных работ, начиная от создания проекта и заканчивая строительством дома под ключ.

innstroy.ru

Диаметр арматуры для ленточного фундамента

Основой любого прочного здания строения является правильно устроенный фундамент. На протяжении всего срока службы постройки на него будут оказывать влияние разные внешние факторы: масса от кровли и стен здания, пучение грунта, в зимний период вес выпавшего снега. В результате фундамент может деформироваться, проседать и со временем может начать трескаться, что станет причиной разрушения всего здания.

Почему нарушается целостность фундамента и как это предотвратить?

Бетон, по своим свойствам, хрупкий и неэластичный материал, и при нагрузке он начинает трескаться и деформируется. На различных участках фундамента давление на него неравно, по этой причине и внутренние напряжения в нем отличаются.

В результате появляется участки с зонами сжатия и растяжения, вот на отрезках максимального растяжения на фундаменте и образуются трещины, если его армирование выполнено неправильно.

Внутри бетона создают стальной каркас, на который передается давление. А так как металл способен хорошо переносить давление на растяжение, бетонный фундамент легче переноси внешние воздействия.

Виды арматуры

Как основную арматуру для фундаментов применяют изделия класса А2: А 300, А3 – А400, А5 – А800, А6 – А1000. Прутья этого материала производят из прочной стали горячей прокатки, с поверхностью, покрытой специальным рифлением, благодаря которому материал прочно сцепляется с бетоном. Как дополнительную поддержку по вертикали используют стержневую гладкую арматуру горячей прокатки с маркировкой А240 класса А1.

Чаще всего основную арматуру устраивают из прутка диаметром 10-14 мм, но лучше для этой цели подойдет материал толщины, заранее просчитанной во время проектирования здания. Для очень тяжелых построек, применяют изделия до 22 мм диаметром. Сечение вспомогательной арматуры принимается в пределах 4-10 мм.

Материал разных марок бывает как рифленый, так и без каких-либо насечек, для основной арматуры подходят исключительно рифленые прутья, для вспомогательной можно использовать как рифленые, так и гладкие изделия.

Традиционно производят арматуру из прочного металла, но недавно на рынке появилась и из новейшего материала – стеклопластика. По словам профессионалов, они по прочности не хуже металла, а масса меньше кроме того этой арматуре не страшна коррозия.

Расчет арматуры необходимой для устройства фундамента

Учитывая рекомендации специалистов, при 40 см ширине ленты фундамента, между продольно расположенными прутьями арматурного каркаса необходимо по горизонтали расстояние 30 см и пустое пространство 5 см по обеим сторонам.

С учетом состава грунта на участке, нагрузки на фундамент и глубины траншеи, между прутьями по вертикали необходимо пространство в пределах 10-30 см.

Расчет необходимого количества арматуры

Подсчитывают общую длину стен. К примеру, у дома основание 6 м шириной, 12 м длиной и есть 6 м перегородка, общая длина (12+6)х2+6=42 м.

1. В основном применяют 4-х стержневую систему для арматурного каркаса, значит, общую длину необходимо умножить на 4 = 168 м;
2. Необходимо принять в расчет напуск прутов на стыках, по этой причине к общей длине материала добавляют 10-15%, в результате выходит 168+ 17=185 м длина основной арматуры, расположенной по горизонтали арматурного каркаса;
3. После этого подсчитывают необходимое количество прутов, расположенных по вертикали и поперек фундамента. Ширина фундамента равна 35 см, и 90 см его высота. Подсчитываем сечение, которое равно 35х2+90х2=250 см, это значит, нам необходимо использовать 2,5 м прута на каждые 50 см длины фундамента;
4. Делим общую длину наружных стен на 50 см и сколько на них необходимо таких отрезков: 12 м: 50 см, результат 24 штуки, учитываем по углам 2 дополнительных = 26 шт;
5. Таким же образом рассчитываем, сколько потребуется по длине перегородки 6 м, результат около 10 шт;
6. Подсчитываем общую сумму 26х2 + 10х3 = 82 шт;
7. По расчетам на 1 отрезок в 50 см необходимо 2.5 м арматуры, рассчитываем общее количество необходимого материала: 82 шт. х 2,5 м результат = 205 м.

Во время подсчетов не забывайте, что в отдельных случаях вертикальные прутья арматуры для устойчивости слегка заглубляют в грунт, по этой причине их высоту необходимо увеличить на необходимую величину. Чтобы не путаться во множестве данных сделайте схему, указав участки, где будут все места соединений арматуры, где разместятся ее вертикальные и горизонтальные прутья.

Расчет диаметра прутьев арматуры

По требованиям СП 52-101-2003, наибольшее расстояние между проходящими параллельно нитками арматуры, не должно превышать 40 см. Между боковой частью фундамента и крайним прутом арматуры 5 см. При ширине основания здания свыше 50 см, рационально для армирования применять схему с 6 стержнями.

Расчет сечения прутьев в арматурном каркасе

Диаметр этой арматуры нужно выбирать с учетом данных таблицы:

При возведении 1-2 этажных зданий, обычно, для поперечного и вертикального армирования применяют прутья 8 мм сечением, и этого для ленточных фундаментов небольших зданий достаточно.

Сечение продольных прутьев

По требованиям СНиП 52-01-2003, наименьший диаметр продольных прутьев для ленточного фундамента должен быть 0,1% от сечения ленты основания. Площадь среза фундамента подсчитать просто — высоту ленты умножают на ее ширину, к примеру, для ленты 1 м высотой и 40 см шириной, сечения составляет 4000 см², для нее подбирают арматуру со срезом равным 0,1% от сечения ленты 4000 см² / 1000 = 4см².

Чтобы не высчитывать диаметр каждого прута, можно взять информацию из таблицы. Она облегчит подбор арматуры для фундамента по сечению. В таблице есть мизерные неточности в результате округления чисел, их можно не учитывать:

Внимание: При протяженности фундамента до 3м, наименьшее сечение продольных прутьев должно быть 10мм. Если протяженность фундамента превышает 3м, то наименьшее сечение прута 12мм. В результате мы получили минимальную площадь диаметра арматуры на срезе ленточного фундамента.

Если фундамент здания 40 см шириной, то достаточно армировать его 4 стержнями. Находим в таблице столбик с 4 стержневой арматурой, и выбираем самое удобное для ваших условий значение. В результате определяем, что для основания высотой 1 м и 40 см шириной, с армированием 4 прутками, то лучше всего подходит арматура 12мм сечением, ведь 4 стержня этого диаметра сечением 4,52 см².

Подсчет требуемого диаметра для каркаса из 6 прутков выполняют аналогичным образом, единственное отличие в том, что данные берут из столбика для 6 стержней.

Продольную арматуру при устройстве ленточного диаметра берут только одинаковую, если у вас материал с разным сечением, то более толстые стержни располагают в нижнем ряду.

Цены на арматуру

Арматуру реализуют в бухтах и прутках, точные цены на материал зависят от расстояния от склада и размера партии. При подсчете необходимого для строительства количества материала, ее учитывают в метрах. Во время приобретения арматуры, ее стоимость рассчитывают в тоннах.

Для более ясного представления о стоимости материала, необходимо принимать в расчет такие показатели:

1. Разновидность арматуры, необходимой для возведения здания (стальная, базальтовая или стеклопластиковая).
2. Диаметр, класс и марка материала.
3. Масса 1 погонного метра арматуры, которая измеряется в килограммах.
4. Количество погонных метров материала в 1 тонне.
5. Стоимость ее за 1 метр.

Чтобы точно подсчитать, во сколько вам обойдется 1 м арматуры, потребуется знать стоимость ее 1 тонны, которую делят на количество метров в 1 тонне. В среднем арматура стоит от 7 р/кг до 25 р/кг.

househill.ru

Какая арматура нужна для ленточного фундамента

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод. За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

Какую арматуру выбрать

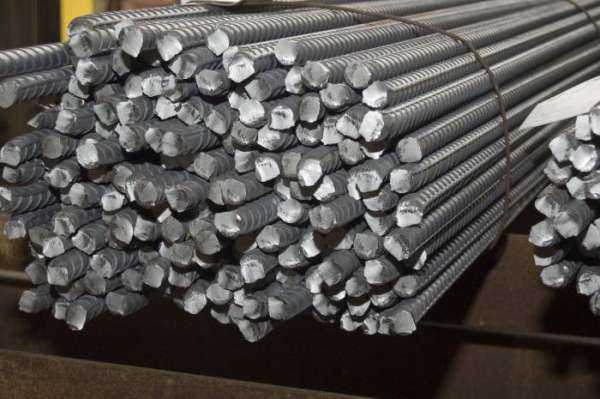

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

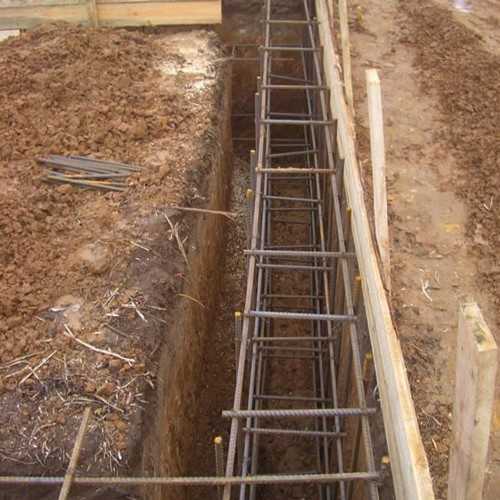

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

blog.marisrub.ru

Фундамент для двухэтажного дома: какой выбрать, расчеты

Многие владельцы земельных участков мечтают о большом и светлом доме, с лестницей и чердаком. Чтобы воплотить такие фантазии в реальность, необходимо рассчитать и построить фундамент для двухэтажного дома.

Виды и особенности

Несущая система для двухэтажного здания должна быть более жесткой, чем для небольшого строения. К этому обязывает большое давление дома на грунт, оказываемое двумя этажами и большим количеством межкомнатных перегородок.

Существует несколько типов опор для частного дома:

1. Ленточный фундамент;
2. Столбчатый;
3. Монолитный.

Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым. Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.

Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.

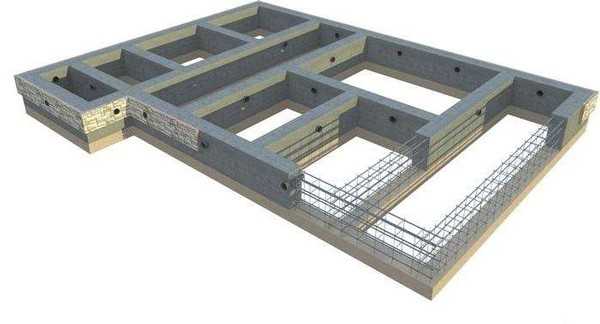

Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера. Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании. При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы.

Монолитная плита – это самый дорогой, но и самый надежный вид фундамента для частного здания. Несмотря на свою высокую стоимость, такая заливка часто используется при индивидуальном строительстве, т. к. при правильном расчете размеров фундамента обеспечивает надежную основу для дома. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.

Видео: какой выбрать фундамент

Расчет фундамента

Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.

Чтобы построить фундамент под дом из пеноблоков, газосиликата или силикатного кирпича, необходимо узнать минимальную ширину подошвы опорной системы:

При этом значение может изменяться при повышении уровня грунтовых вод. Если Вы планируете строить дом в болотистой местности, то нужно рассчитать также уровень высоты стоков. Это важно не только для уровня заглубленности, но и для расчета ширины. Если при подъеме грунтовых вод, глубина предполагаемого основания становится меньшей, чем ширина, то значения изменяются в большую сторону:

Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.

Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже. Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8. При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.

Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими. Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы. Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.

При этом монолитная плита должна быть меньших размеров. В большинстве случаев для заливного фундамента из цемента достаточно высоты более 150 мм над уровнем земли, а ширина подошвы берется с показателями на 50 мм шире стены двухэтажного дома.

Армирование

Укрепление опоры необходимо для придания конструкции дополнительной жесткости, Вам нужно установить арматурные узлы на местах пересечения стен, а также под несущими стенами. Соединяются арматурные проволоки при помощи связок или сварного соединения.

Фундамент для кирпичного двухэтажного дома нужно обязательно дополнительно армировать. Это поможет защитить основание от растяжения и деформации при эксплуатации. Лучше всего для высокого здания использовать ребристую арматуру. Она подойдет для каркасного здания и дома из газоблоков или газосиликата. Благодаря неравномерной структуре именно такая проволока обеспечивает максимальное сцепление с бетонным раствором фундамента.

Как залить основание

Чтобы сделать фундамент для деревянного, кирпичного или блочного двухэтажного дома, Вам нужно будет разметить участок. На отмеченной площади не должно быть коммуникаций, т. к. при рытье траншей можно повредить трубы. Выкапываются ямы подобранного размера, после у них уплотняются стенки. Далее, понадобится пошаговое руководство:

1. Независимо от того, какой тип фундамента был выбран, перед тем, как залить его, нужно установить под двухэтажный дом песчано-щебневую подушку. Соедините в равных частях песок и щебень мелкой фракции и засыпьте дно. Утрамбуйте слой, его высота должна составлять не менее трети размера ямы;

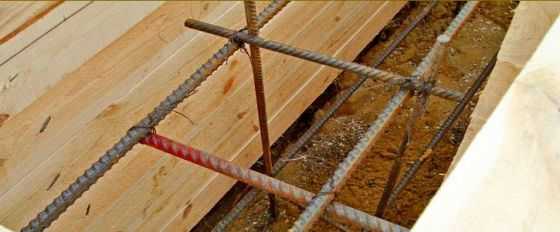

2. После начинайте установку арматур. С монолитным основанием удобнее всего работать шахматкой. Соедините в шахматном порядке арматуру и установить по всей площади основания равномерно. Для ленточного подойдут связки из проволоки;

   Фото — армирование монолитного фундамента

3. Для жилого двухэтажного здания очень важно залить опорную систему за один раз. Разделяя работу на этапы, Вы ослабляете общую несущую способность из-за неравномерного застывания раствора;
4. После накройте строительную площадку пленкой до застывания.

Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги. Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон. Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы.

9 Январь 2015       Автор: Владимир Бакаев
