Провод для заземления: сечение, марка, цвет

  • Статья
  • Видео

Заземлением называется подключение нетоковедущих частей электрооборудования к заземлителю. Таким образом обеспечивается наличие потенциала земли на корпусах электроприборов. Это нужно для предотвращения поражения электрическим током в результате касания корпусов и других конструктивных частей поврежденного оборудования. Подключение к заземляющей шине осуществляется с помощью провода или кабеля. В этой статье мы расскажем, каким должен быть провод для заземления в частном доме и в квартире, чтобы вы могли правильно выбрать марку, сечение и другие параметры.

  • Кратко о терминах
  • Сечение провода заземления
  • Марка и требования к проводникам
  • Цвет провода и особенности подключения

Кратко о терминах

Чтобы статья была понятной даже для тех, кто далёк от электротехники, мы привели пояснение к терминам, которые в ней будут использоваться.

Заземлителем называют основа системы заземления. Обычно оно представляет собой металлические штыри, вогнанные в землю на равном расстоянии друг от друга, формируя фигуру наподобие треугольника.

Заземляющей шиной или ГЗШ называют металлическую полосу, проложенную по периметру помещения или около защищаемых приборов, которая соединяет все заземляющие проводники электроприборов с заземлителем.

Заземляющим проводом или жилой называют тот проводник, который обеспечивает соединение заземлителя с ГЗШ.

Металлосвязь – это понятие, которое характеризует контакт между металлическими частями корпусов электрооборудования, в том числе двери электрических щитов или шкафов с их корпусами.

Сечение провода заземления

Для обеспечения надежной защиты от поражения током и работы защитных коммутационных приборов заземляющий провод подбирают в зависимости от сечения фазы. Это нужно для того, чтобы в случае аварии он выдержал высокие токи и не отгорел. Если это произойдет – то защита не сработает, а опасный потенциал окажется на корпусе электроприбора.

Сечение заземляющего провода должно быть:

  • Если фаза используется сечением до 16 кв. мм – заземляющий проводник должен быть аналогичного размера.
  • Если площадь поперечного сечения фазы от 16 до 35 кв. мм, то у «земли» оно должно быть 16 кв. мм.
  • При сечении фазы больше 35 кв. мм – минимальное сечение провода заземления должно быть не менее чем половина сечения фазного.

Приведем два примера, чтобы ответить на вопрос какое сечение должно быть у заземления прибора:

  1. Вы подключаете электроплиту кабелем с сечением жил 4 кв. мм. Значит сечение защитного провода должно быть таким же.
  2. К электрическому шкафу подключен вводный кабель с жилами по 50 кв. мм. В этом случае сечение заземления должно быть не менее 25 кв. мм. Можно больше.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Цвет провода и особенности подключения

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.

Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:

  • L – Line или фаза.
  • N – Neutral или нейтраль, ноль.
  • PEN или PE – защитный проводник или земля.

Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.

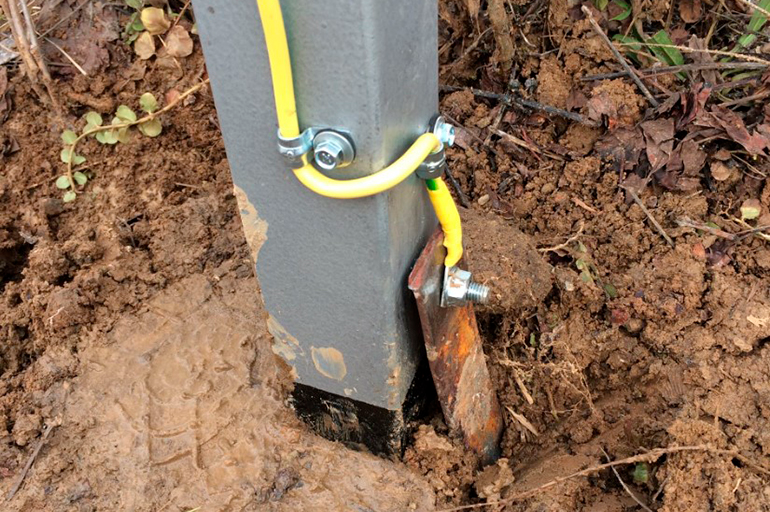

Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:

  • Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом.
    Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
  • Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.

Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления в частном доме либо же квартире. Напоследок рекомендуем просмотреть полезное видео по теме:

Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома. ⋆ Руководство электрика

Содержание статьи

  • 1 Для чего используется заземление и как работает?
  • 2 Подбираем кабель для заземления.
  • 3 Как правильно выбрать сечение кабеля заземления?
  • 4 Основные марки проводов для заземления.
    • 4.1 Кабель NYM
    • 4.2 Кабель ВВг
    • 4.3 Провод ПВ-6
    • 4.4 Провод ESUY
    • 4.5 Провод ПВ-3

Никто не застрахован от случайных ударов током при выходе оборудования из строя, перепадах напряжения или по некоторым менее распространенным причинам. Эффективный и недорогой способ обезопасить от удара током себя и своих близких (работников и подчиненных, если мы говорим о рабочем оборудовании) — заземление. Но сначала кратко вспомним физику его действия и назначение.

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Шина заземления.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

  • рабочее (или функциональное),
  • защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

Заметим, что нередко защитное заземление используется для уменьшения количества электромагнитных помех.

В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

  1. TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
  2. TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
  3. TT — прямое защитное заземление, установленное на электрооборудование;
  4. IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

  • PE — «заземление»,
  • PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Провод должен быть выполнен в желто-зелёном цвете изоляции, согласно ПУЭ.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Как правильно выбрать сечение кабеля заземления?

Для заземления могут использоваться как естественные заземлители, так и искусственные. Правила подбора сечения для них существенно отличаются.

Искусственные строго обязательны для сетей свыше 1 кВт, в остальных случаях разрешается использование естественных.

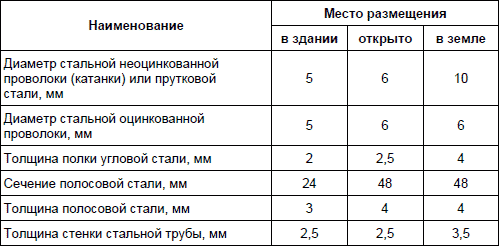

Искусственный элемент должен быть произведен из меди, стали или оцинкованных изделий. Сечение подбирается согласно таблице все в том же ПУЭ.

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, ммТолщина стенки, мм
Черная стальКруглый
для вертикальныхдля горизонтальныхПрямоугольныйУгловойТрубный

16

10

—

—

32



—

—

100

100

—



—

—

4

4

3,5

Оцинкованная стальКруглый

для вертикальных

для горизонтальных

Прямоугольный

Трубный



12

10

—

25



—

—

75

—



—

—

3

2

МедьКруглый

Прямоугольный

Трубный

Канат многопроволочный

12

—

20

1,8

—

50

—

35

—

2

2

—

Для сечения проводников заземления есть простое правило и своя таблица. Проводник должен иметь сечение, равное сечению фазного провода, если проводник менее 16 кв. мм. Для остальных случаев сечение определяется таблицей.

Сечение фазных проводников, кв. ммНаименьшее сечение защищенных проводников, кв. мм
S≤16S
16<S≤3516
S>35S/2

Отметим еще один немаловажный факт. Для систем TN-C и TN-C-S минимальным принимается сечение в 10 кв. мм, если проводник медный, и не менее 16 кв. мм, если алюминиевый.

Наличие системы типа TN-C-S легко определить по пятижильному кабелю в щитке — это три «фазовых» провода, «ноль» и «земля». Подходит только для распределительных устройств.

В обычной квартире, оснащенной всем необходимым оборудованием, достаточно использовать заземление одножильным проводом ПуГВ с желто-зеленой изоляцией.

Теперь, когда Вы научились выбирать сечение провода для заземления, самое время поговорить о наиболее популярных кабелях и их характеристиках.

Основные марки проводов для заземления.

Кабель для заземления.

Кабель NYM

Жилы, а точнее их оболочка, окрашены в соответствии со стандартами ПУЭ, внутри медные жилы. Имеет дополнительную промежуточную оболочку, что повышает уровень безопасности даже при длительном использовании кабеля. Прост в обращении и установке, подходит для напряжения до 660 Вольт с частотой в 50 герц.

Кабель ВВг

Жилы с медной проволокой первого и второго класса скрутки имеют характерную окраску, при этом «ноль» — голубой, а «земля» — желто-зеленая. Изоляция и внешняя оболочка выполняются из поливинилхлорида, благодаря чему сам кабель препятствует горению.

Провод ПВ-6

Медный, многопроволочный в оболочке из прозрачного ПВХ. Токопроводящая жила отлично видна под такой оболочкой, благодаря чему следить за целостностью всей длины провода не составляет труда. Очень гибкий, без проблем может быть подвержен температурам в диапазоне от -40 до +55 градусов Цельсия.

Провод ESUY

Стандартное применение — при защите от короткого замыкания системы. Выдерживает огромные нагрузки, встречается в работе на железных дорогах, в распредблоках. Стойкий к температурам и сгибаниям, имеет защиту от физического и химического воздействия.

Провод ПВ-3

Множество тонких мягких нитей медной проволоки сплетены под единственным слоем поливиниллхлорида. Выпуск возможен в одиннадцати цветовых решениях, но для заземления традиционно используется желто-зеленый вариант.

Особенность оболочки — повышенная ломкость в условиях неправильного производства или хранения. Обратите внимание на свежий срез: не должно присутствовать никаких разрывов. В противном случае кабель использовать не рекомендуется.

Как все это использовать? Для заземления обычной среднестатистической квартиры одинаково подойдёт как многожильный ВВГ, так и однопроволочный NYM. Иногда, в целях экономии используется провод ППВ, без характерной окраски. Это чревато проблемами при ремонте или замене проводки в квартире. Нередко для квартир используются немецкие ESUY, гибкие одножильные провода.

Как видите, понять, какой провод нужен для заземления — задача достаточно сложная, но выполнимая. Достаточно внимательно разобраться в вопросе и ознакомиться с несколькими положениями из правил устройства электроустановок.

Таблица размеров заземляющего проводника

NEC

Для каждого провода вам понадобится заземляющий провод. Как вы, возможно, знаете, заземляющий провод не обязательно должен быть таким же большим, как основной провод. Пример: Медный провод 1 AWG не требует медного провода заземления 1 AWG. Для этого требуется медный заземляющий провод 6 AWG. В приведенной ниже таблице размеров заземляющего провода указан именно тот размер заземляющего проводника, который вам нужен .

Теперь важно понимать, что вы не ошибетесь, выбрав заземляющий провод большего размера, чем требуется. Большой заземляющий провод — это просто излишество, которое будет стоить вам дороже. Вот и все.

С проводами меньшего размера (8 AWG или меньше) можно использовать заземляющий провод того же размера, что и основной (горячий) провод.

Чтобы найти наиболее оптимальный размер заземляющего провода, вам необходимо обратиться к «Таблице размеров проводников заземления NEC».

Какой раздел NEC касается заземления?

Национальный электротехнический кодекс (NEC) определяет размеры заземляющих проводов в статье 250, таблице 250.66 под названием «Заземляющий электрод для систем переменного тока» . Эта таблица 250,66 NEC также известна как таблица 9.0009 Таблица размеров заземляющего проводника оборудования .

Поскольку получить эти новые рекомендации NEC 2020 года не так-то просто, мы публикуем эту таблицу ниже. Вы увидите две таблицы:

  • 1-я таблица охватывает размеры медных проводов (от 8 AWG до 2000 kcmil) и соответствующих им медных заземляющих проводов.
  • 2-я таблица охватывает размеры алюминиевых проводов (от 6 AWG до 2000 kcmil) и соответствующих им алюминиевых заземляющих проводов.

Чтобы выяснить, какой размер заземляющего провода вам нужен, просто сверьтесь с этими двумя таблицами. Под каждой таблицей мы также приводим несколько примеров размеров заземляющего провода:

Таблица размеров медных заземляющих проводов (Таблица размеров медных заземляющих проводников)

Размер медного провода (AWG или kcmil): Размер проводника медного заземляющего электрода (AWG или kcmil)
Медный провод 8 AWG Медный провод заземления 8 AWG
Медный провод 6 AWG Медный провод заземления 8 AWG
Медный провод 4 AWG Медный провод заземления 8 AWG
Медный провод 3 AWG Медный провод заземления 8 AWG
Медный провод 2 AWG Медный провод заземления 8 AWG
Медный провод 1 AWG Медный провод заземления 6 AWG
0 (1/0) Медный провод AWG Медный провод заземления 6 AWG
00 (2/0) Медный провод AWG Медный заземляющий провод 4 AWG
000 (3/0) Медный провод AWG Медный заземляющий провод 4 AWG
0000 (4/0) Медный провод AWG Медный провод заземления 2 AWG
Медная проволока 250 тыс. см Медный провод заземления 2 AWG
Медная проволока 300 тыс. см Медный провод заземления 2 AWG
Медная проволока 350 тыс. см Медный провод заземления 2 AWG
Медная проволока 400 тыс.см Медный провод заземления 0 (1/0) AWG
Медная проволока 500 тыс. см Медный провод заземления 0 (1/0) AWG
Медная проволока 600 тыс. смил Медный провод заземления 0 (1/0) AWG
Медная проволока 700 тыс. см 00 (2/0) Медный заземляющий провод AWG
Медная проволока 750 тыс. смил 00 (2/0) Медный заземляющий провод AWG
Медная проволока 800 тыс. см 00 (2/0) Медный заземляющий провод AWG
Медная проволока 900 тыс. см 00 (2/0) Медный заземляющий провод AWG
Медная проволока 1000 тыс. см 00 (2/0) Медный заземляющий провод AWG
Медная проволока 1250 тыс. см 000 (3/0) Медный заземляющий провод AWG
Медная проволока 1500 тыс. см 000 (3/0) Медный заземляющий провод AWG
1750 тысяч кубических милов Медная проволока 000 (3/0) Медный заземляющий провод AWG
Медная проволока 2000 тыс. см 000 (3/0) Медный заземляющий провод AWG

Давайте рассмотрим два примера:

Какой размер провода заземления мне нужен для провода 3 AWG?

Провод 3 AWG имеет допустимую нагрузку 100 А при средней температуре 75°C (167°C). Вот почему люди путают его с проводом на 100 ампер. Вы можете проверить, какой размер провода вам нужен для 100 ампер здесь.

Чтобы определить размер заземляющего провода, вы сверяетесь с таблицей размеров медных заземляющих проводников и видите, что вам нужен медный заземляющий провод 8 AWG вместо медного провода 3 AWG. Теперь нет ничего плохого, если вы используете заземляющий провод 6 AWG или даже 4 AWG; он будет делать ту же работу, только будет стоить дороже.

Какой размер провода заземления мне нужен для провода 250 kcmil?

Медный провод 250 тыс.смил имеет силу тока 255А при средней температуре проводника. Если вы примените правило NEC 80%, провод 250 тыс.см может выдержать до 204 ампер. Вот почему он считается проводом на 200 ампер. По сути, мы пытаемся ответить, какой заземляющий провод вам нужен для обслуживания на 200 ампер.

Если вы ознакомитесь с приведенной выше таблицей размеров медных заземляющих проводов, то увидите, что вам понадобится медный заземляющий провод 2 AWG для надлежащего заземления провода сечением 250 тыс. смил. По сути, вам нужен медный заземляющий провод 2 AWG для 200-амперного обслуживания.

Рассмотрим также рекомендации NEC для алюминиевых проводов:

Таблица размеров алюминиевых заземляющих проводов (Таблица размеров алюминиевых заземляющих проводов)

Размер алюминиевого провода (AWG или kcmil): Размер проводника алюминиевого заземляющего электрода (AWG или kcmil)
Алюминиевый провод 6 AWG Алюминиевый заземляющий провод 6 AWG
Алюминиевый провод 4 AWG Алюминиевый заземляющий провод 6 AWG
Алюминиевый провод 3 AWG Алюминиевый заземляющий провод 6 AWG
Алюминиевый провод 2 AWG Алюминиевый заземляющий провод 6 AWG
Алюминиевый провод 1 AWG Алюминиевый заземляющий провод 4 AWG
Алюминиевый провод 0 (1/0) AWG Алюминиевый заземляющий провод 4 AWG
00 (2/0) AWG Алюминиевый провод Алюминиевый заземляющий провод 2 AWG
000 (3/0) AWG Алюминиевый провод Алюминиевый заземляющий провод 2 AWG
0000 (4/0) Алюминиевый провод AWG Алюминиевый провод заземления 0 (1/0) AWG
Алюминиевая проволока 250 тыс. см Алюминиевый провод заземления 0 (1/0) AWG
Алюминиевая проволока 300 тыс. смил Алюминиевый провод заземления 0 (1/0) AWG
Алюминиевая проволока 350 тыс. см Алюминиевый провод заземления 0 (1/0) AWG
Алюминиевая проволока 400 тыс. см 000 (3/0) AWG Алюминиевый заземляющий провод
Алюминиевая проволока 500 тыс. см 000 (3/0) AWG Алюминиевый заземляющий провод
Алюминиевая проволока 600 тыс. см 000 (3/0) AWG Алюминиевый заземляющий провод
Алюминиевая проволока 700 тыс. смил 0000 (4/0) Алюминиевый заземляющий провод AWG
Алюминиевая проволока 750 тыс. см 0000 (4/0) Алюминиевый заземляющий провод AWG
Алюминиевая проволока 800 тыс. см 0000 (4/0) Алюминиевый заземляющий провод AWG
Алюминиевая проволока 900 тыс. см 0000 (4/0) Алюминиевый заземляющий провод AWG
Алюминиевая проволока 1000 тыс. см 0000 (4/0) Алюминиевый заземляющий провод AWG
Алюминиевая проволока 1250 тыс. см Алюминиевый заземляющий провод 250 тыс. смил
Алюминиевая проволока 1500 тыс. см Алюминиевый заземляющий провод 250 тыс. смил
Алюминиевая проволока 1750 тыс. см Алюминиевый заземляющий провод 250 тыс. смил
2000 тыс.смил Алюминиевая проволока Алюминиевый заземляющий провод 250 тыс. смил

По сравнению с медными проводами алюминиевые провода имеют проводимость примерно на 39% ниже. Вот почему вы должны использовать разные заземляющие провода для алюминиевых проводов.

Давайте рассмотрим два примера алюминиевых заземляющих проводов:

Насколько большой алюминиевый заземляющий провод вам нужен для алюминиевого провода 00 AWG?

Просто сверьтесь с приведенной выше таблицей размеров алюминиевого заземляющего провода, и вы увидите, что вам нужен алюминиевый заземляющий провод 2 AWG для заземления алюминиевого провода 00 AWG.

Какой размер заземляющего провода мне нужен для алюминиевого провода 500 kcmil?

То же самое. Посмотрите приведенную выше таблицу заземляющих проводов оборудования NEC для алюминиевых проводов, и вы увидите, что вам нужен алюминиевый заземляющий провод 000 AWG для надлежащего заземления алюминиевого провода 500 kcmil.

С помощью этих двух таблиц вы можете в значительной степени понять, насколько большие заземляющие проводники вам нужны. Если у вас есть какие-либо вопросы, просто используйте комментарии ниже, и мы постараемся вам помочь.

Содержание

электрические — Есть ли ограничение по длине заземляющего проводника до заземляющего стержня?

Этот ответ в основном основан на электрической системе США, и ответ может варьироваться в зависимости от того, где вы находитесь.

Код NEC указывает, что сплошной медный провод, используемый для соединения с заземляющим стержнем, должен иметь калибр не менее 6 или 8 (в зависимости от размера кабеля для обслуживания электросети). Кабель № 6 всегда будет соответствовать требованиям по размеру, хотя в некоторых случаях желателен больший размер. NEC не устанавливает ограничения на максимальную длину. Конечно, чем короче, тем лучше.

Алюминиевый кабель допускается с большими минимальными размерами, хотя я бы избегал его из-за его коррозионных свойств.

Система заземления служит нескольким целям:

  1. Обеспечьте, чтобы напряжение земли вокруг вашего дома было приблизительно таким же, как нейтраль вашей линии электропередач. Это означает, что вы не можете ударить себя током, держа прибор в одной руке и касаясь земли ногами.
  2. Путь разлома во время грозы. Когда молния ударяет рядом с вашим домом, она заряжает ваши электрические линии. Ограничители перенапряжения будут пытаться шунтировать напряжение на нейтраль или линию заземления. Наличие хорошего заземления максимизирует передачу энергии из вашего дома.
  3. Безопасность. Если нейтраль, идущая к вашему дому, отключена, и у вас нет соединения «земля-нейтраль» на главной панели, на оба штыря каждой электрической розетки в вашем доме будет подано полное линейное напряжение. Старые устройства будут подключать свое шасси к нейтрали, в результате чего их шасси будут держать 120 В. При правильном подключении системы заземления заземление приблизит нейтраль к 0 В, что снизит риск поражения электрическим током.
  4. Радиоантенна. Многие радиоантенны используют землю для передачи своих сигналов.
  5. Шумоподавление. На линиях электропередач много «шума». Наличие хорошего заземления уменьшит шум, с которым приходится сталкиваться вашему оборудованию.

Итак, какое сопротивление заземления вам нужно? Чем меньше, тем лучше. В электрических правилах указано, что с одним заземляющим стержнем он должен иметь максимальное сопротивление 25 Ом относительно земли. Согласно брошюре Fluke, сопротивление заземления должно быть менее 25 Ом или менее 5 Ом для чувствительного электрического оборудования.

Твердая медь калибра #6 имеет сопротивление приблизительно 0,4 Ом/тысячу футов, поэтому длина тридцати футов добавит минимальное дополнительное сопротивление (около 0,008 Ом). Но это несколько снизит эффективность вашей системы во время грозы. Для лучшей молниезащиты провода заземления не должны иметь резких изгибов. Это связано с тем, что молния является очень высокочастотным сигналом, и импеданс провода увеличивается с частотой. Показатель 0,4 Ом/тысяча футов действителен только при постоянном токе (нулевая частота). Хотя резкие изгибы не увеличивают сопротивление постоянному току, они увеличивают импеданс на высоких частотах.

Что касается предложения, для «нормального» дома я бы использовал сплошную медь № 4 для двух 8-футовых покрытых медью заземляющих стержней, которые размещаются на расстоянии 16 футов друг от друга и загоняются так, чтобы они были полностью под землей. Лучше всего приварить заземляющий провод к заземляющим стержням (например, с помощью такого продукта, как One Shot от CadWeld), но можно использовать и зажимы типа «Желудь». Сварное соединение более устойчиво к коррозии, чем соединение с механическим хомутом. Кроме того, убедитесь, что ваши водопроводные трубы также подключены к вашей системе заземления.

РубрикаДом
