Какую арматуру используют для ленточного фундамента для дома из пеноблоков?

Какой фундамент нужен для дома из пеноблоков

Какой фундамент нужен под дом из пеноблоков — задумываются многие. Ведь этот материал экономичен при кладке, цена дома буде значительно ниже цены кладки кирпича. Но с другой стороны, блоки сильно напитывают влагу. И тут есть над чем подумать.

Какой лучше фундамент для дома из пеноблоков сделать, мы и рассмотрим сегодня. Также на видео в этой статье будут показаны разновидности фундамента, и вы сможете сделать правильный выбор.

Строительство фундамента для дома из пеноблоков

Для постройки основательного дома вам потребуется крепкий фундамент, который может быть нескольких видов. Каждый из них подойдет для своего типа строения, но сделать любой можно своими руками, и ниже будет приведена инструкция по данному вопросу.

Фундамент ленточный Этот вид основания представлен непрерывной бетонной лентой с заданными параметрами ширины, глубины и высоты. Данный вид подразделяют на заглубленный и мелкозаглубленный.
Фундамент столбчатый Данный вид фундамента представлен колоннами с круглым или прямоугольным сечением. Эти столбы вкапываются в землю на углах и по всему периметру под каждую из несущих стен. Каждый последующий столб нужно вкапывать через 1,5 — 2 метра. Столбчатый фундамент изготавливается из железобетона и имеет круглое или квадратное сечением.
Свайный фундамент Является частичным аналогом столбчатого фундамента, но выполняется из металлических свай, количество и расстояние между которыми рассчитываются индивидуально. Для установки используют винтовые сваи, висячие или сваи-стойки с ростверком из железобетона.
Монолитная плита Этот вид фундаментной плиты является сплошным основанием, изготовленным из железобетона, которая располагается на подушке из песка и гравия. Данный вид фундамента укладывается под все основание дома. Толщина плиты прямо пропорциональна этажности и площади дома.

Делаем выбор фундамента

Какой нужен фундамент под дом из пеноблоков именно в вашем случае, теперь будем разбираться согласно конструкции.

Внимание: Чтобы дать верный ответ на данный вопрос, необходимо отметить, что идеально подходит тот вид основания, который способен обеспечить строение достаточной надежностью. Зависит же это от условий на вашем участке для строительства. Немаловажным остается финансовый вопрос при выборе вида фундамента.

Теперь рассмотрим факторы, которые повлияют на выбор, и определимся, какой фундамент лучше для дома из пеноблоков:

  • Характеристики грунта – параметры такие, как состав грунта, расположение грунтовых вод, состав грунта, определение глубины промерзания почвы, пучинистость;
  • Ориентировочная масса будущего сооружения. Не забывайте учитывать помимо самого дома еще и вес коммуникаций, мебели и элементов декора;
  • Наличие подвального помещения;
  • Время на возведение и наличие достаточного количества рабочей силы.

Давайте остановимся на каждом из факторов поподробнее:

Почвенные характеристики и их воздействие До того, как приступить к созданию фундамента для ваше будущего дома из пеноблока, вам потребуется исследовать грунт и узнать, какими особенностями он обладает.

Внимание: Геологические исследования будут лучшим вариантом.

Однако, если данные исследования будут для вас слишком затратными, можете сами провести их.

  • Для этого понадобится сделать скважину глубиной 2,5 метр с взятием проб и выявлением состава. Вам могут попасться как непучинистые породы, например крупный песок, пучинистые породы, например глина, суглинок или супеси, а также среднепучинистые породы, такие как пылевой песок.
  • В случае со слабо- и непучинистыми грунтами можно укладывать ленточный фундамент.
  • Пучинистый грунт требует использования ленточного фундамента заглубленного типа, при этом требуется заглубить фундамент на достаточную глубину, что грозит вам большими затратами.
  • Если непучинистый пласт залегает на глубине больше 2 метров, как и глубина промерзания, то нужно воспользоваться свайным фундаминтом.
Промерзание Глубина промерзания в различных местностях существенно отличается и требует определения по данным, полученным многолетними исследованиями. Земля промерзает чаще всего на глубину от 1 до 2 метров.
Грунтовые воды
Оказывают немалое влияние на выбор фундамента. Чем выше к поверхности грунтовые вод, тем больше вероятность, что придется отказаться от ленточного фундамента. При глубине грунтовых вод от 0,5 до 1 метра сооружать ленточный фундамент не рекомендуется, поскольку потребуется устройство сложного дренажа, а это выльется в копеечку. При данных параметрах лучше подходит использование монолитной плиты.
Наличие подвальных помещений Если планируется обустраивать подвал, то потребуется воспользоваться ленточным фундаментом, однако, если уровень грунтовых воды близок к поверхности земли, то придется потратиться на хорошие дренаж и гидроизоляцию.

Внимание: Быстрее всего возводится свайный фундамент, а самым дорогостоящим фундаментом принято считать монолитную плиту.

Принимать решение по выбору фундамента необходимо основываясь на вышеописанных факторах, а также исходя из финансовых средств, находящихся в вашем распоряжении. Чтобы сэкономить на стоимости возведения фундамента, вы можете соорудить его собственными руками, если обладаете необходимыми навыками.

Возведение фундамента для пеноблоков своими руками

Практически все виды фундамента вы можете самостоятельно возвести на участке. Но для каждого из вариантов потребуется соблюдение некоторых особенностей.

Ниже нами будут рассмотрены подобные особенности и приведены примеры, как лучше самостоятельно возводить различные виды оснований, которые бывают: ленточными, свайными, столбчатыми и монолитной плитой.

Заливаем ленточный фундамент

Ленточный фундамент, который вы можете сами соорудить собственными руками, будет отличаться высоким уровнем прочности. Он может быть как заглубленным, так и мелкозаглубленным.

В обоих случаях фундамент будет непрерывным, изготовленный из железобетона и расположенный под всеми несущими стенами дома. Отличаются эти виды фундамента расстоянием, на которое погружается фундамент в почву.

Схема установки ленточного фундамента

Заглубленный Данный вид фундамента лучше использовать на глинистых почвах и прочих пучинистых грунтах.
  • Закладывать такой фундамент требуется до глубины, на которую промерзает почва, а ширина его должна быть больше ширины стен на 10 см.
  • Цоколь необходимо делать высотой не меньше 40 см. Верх цоколя необходимо армировать, использую арматуру диаметром 10-16 миллиметров. Связать арматурный ряд можно при помощи хомутов вместе с арматурой или вязальной проволокой.
  • Для возведения такого фундамента нужно будет потратить много материала и времени. Поэтому такой вариант чаще используют, если предполагается строительство подвала или при возведении малоэтажных домов.
Малозаглубленный Этот ленточный фундамент закладывается на глубину до 60 сантиметров и используется при непучинистых грунтах, обладающих высокой прочностью.
  • При сооружение такого фундамента необходимо использовать подушку из песка и гравия высотой от 20 до 30 см, которая укладывает на дно траншеи глубиной от 50 до 60 см.
  • Подушку можно устроить из песка и щебня, тогда необходимо засыпать их слоями по 10 — 15 см.
  • Далее устанавливаем опалубку и заливаем бетон марки не менее М200.
  • Верхняя часть цоколя обустраивается армокаркасом из арматуры 10-12 мм и соединяются отрезками арматуры шагом от 20 до 40 см.

Внимание: Этот фундамент нужно делать шириной, равно ширине несущей стены с дополнительными 10 см.

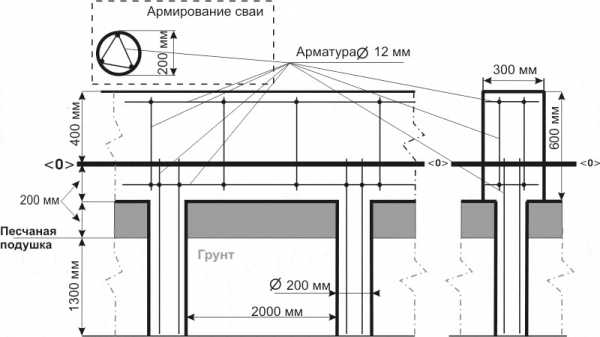

Возведение столбчатого фундамента

Данный вид фундамента чаще всего применяют при возведении домов из пенобетона, когда нужно построить маленький домик на глинистых и прочих пучинистых видах почв, при этом промерзание почвы должно составлять не более 1,5 метров.

Схема установки столбчатого фундамента

Итак:

  • Столб можно залить прямо в яму, используя арматурный каркас.
  • Также вы можете использовать готовые железобетонный столбы для закладки фундамента.
  • Вкапывать столбы требуется с шагом 1,5 — 2 метра с установкой столбов под несущими стенами, а также углами. Также стоит установить столбы под местами с повышенной нагрузкой. Закладывать столб нужно на глубину большую, чем глубина промерзания почвы.

Внимание: Столбы должны быть установлены на песчаной подушке, а по верху столбов устанавливают опалубку с днищем и заливают балку с армопоясом. Армокаркас требуется прикреплять к петлям на столбах или к выпущенной арматуре до заливания бетона.

Возведение фундамента на сваях

Свайный фундамент рекомендуется возводить в местах, отличающихся неустойчивым грунтом и неравномерными деформациями, а также на холмистой местности.

Свайный фундамент различается по виду используемых свай и может быть:

Схема установки свайного фундамента

  • Из винтовых свай;
  • Из висячих свай;
  • Из свай-стоек.

Внимание: Длина сваи для возведения подобного фундамента чаще всего равна 4-6 метрам и определяется при помощи расчета. Стоит учитывать, что висячие сваи обеспечат устойчивое основание благодаря трению боковых поверхностей и уплотнению при их забивании грунтом.

  • Свайно-винтовой фундамент держится на сваях из металла, которые вкручивают в грунт за счет винтовых лопастей. Свая-стойка вбивается в грунт до достижения прочного слоя почвы и необходима для передачи нагрузки от здания на сваи.
  • При использовании любого вида свайного фундамента потребуется устанавливать монолитную бетонную балку с армокаркасом. Делается при помощи установки опалубки по верху свай, в которую заливается ростверк.

Возведение монолитной плиты для дома из пеноблоков

Монолитная плита — фундамент, который может быть возведен практических на любом виде почв, кроме глинистых.

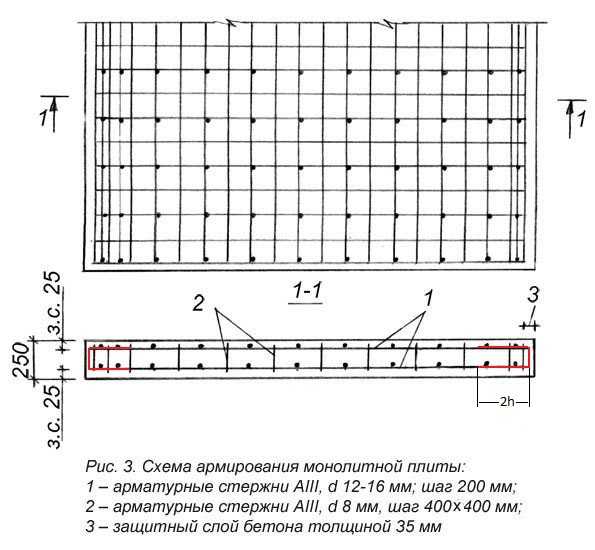

Схема монолитного фундамента

  • Данный вид фундамента частенько в народе называют плавающим, потому что он обладает способностью передвигаться вместе с грунтом и тем самым защищать стены дома от возникновения мелких и крупных трещин.
  • Чтобы возвести подобный фундамент собственноручно, вам потребуется выкопать сплошной котлован, имеющий глубину 60 сантиметров. На дно котлована необходимо уложить песчаную подушку высотой до 25 см и щебня высотой до 15 см.
  • Поверх подушки требуется уложить гидроизоляцию, а затем арматурный каркас в два слоя в виде сетки с образование ячеек 20 х 20 см.
  • Арматуру лучше всего использовать диаметром 10 — 12 мм. В первую очередь, увязывают только первый слой, затем на него укладывают «стульчики» из той же арматуры, а уже на них укладывается следующий слой.
  • Всю конструкцию необходимо связать вязальной проволокой. Затем можно приступить к заливке бетона.
  • Использовать следует бетон, маркой не ниже М200. Благодаря такому основанию, дом будет стоять на протяжении долгого времени, но вам потребуется очень большое количество арматуры и прочих материалов, а время возведения фундамента существенно увеличится относительно других видов.

Можно ли возводить фундамент из пеноблоков?

В принципе, данная возможность существует, но при возведении подобного фундамента потребуется обеспечить ему надежность и потребуется учитывать большое количество различных факторов, а это делает проблематичным использование подобного материала для фундамента:

  • Основной проблемой является плохое сопротивление пенобетона знакопеременным нагрузкам, что очень важно, особенно, если вы строите на пучинистом грунте.
  • Такой фундамент потребует тщательнейшей изоляции от влаги как вертикальной, так и горизонтальной, поскольку данный материал имеет пористую структуру и способен впитывать влагу из почвы.
  • Саму кладку потребуется проводить с надежным армированием, что наряду и с гидроизоляцией потребует дополнительных финансовых вложений.
  • Морозостойкость пеноблоков, особенно в среде с повышенной влажность, также создает дополнительные препятствия при использование их в роли строительного материала для основания дома, даже при выполнении стен из пенобетона.

Внимание: Таким образом, большая часть конструкционных пеноблоков не может служить в качестве хорошего материала для возведения надежного фундамента.

  • Если вы все-таки решили воспользоваться пеноблоками для возведения фундамента вашего дома, то проводить такие эксперименты стоит только на прочных непучинистых сухих почвах с использованием пеноблоков наивысшей плотности.
  • Помимо этого, как мы уже раньше говорили, кладку необходимо проводить с надежным армированием с закладкой арматуры, а также потребуется обеспечить высококачественную гидроизоляцию с каждой стороны.
  • Однако при возведении столбчатого фундамента или фундамента на сваях, пенобетон можно использовать в качестве заполнения свободного места между столбами или сваями.

Какой нужен фундамент для дома из пеноблоков, вы теперь выберите, исходя из параметров помещения и грунта. Перед принятием решения стоит посмотреть фото и все детально проанализировать и только после этого принимать решение.

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод. За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

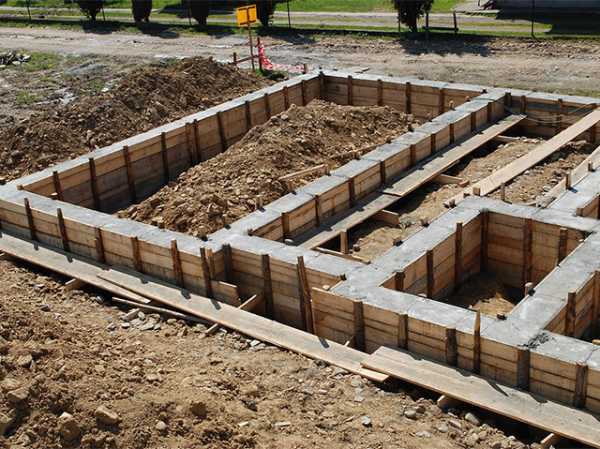

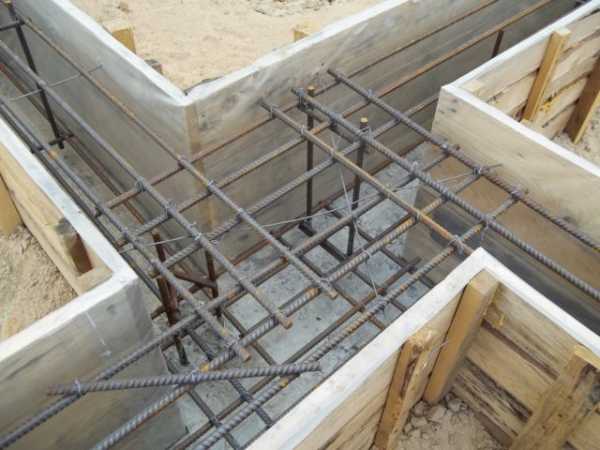

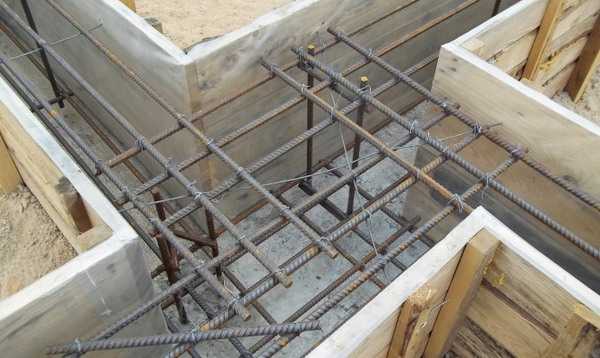

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

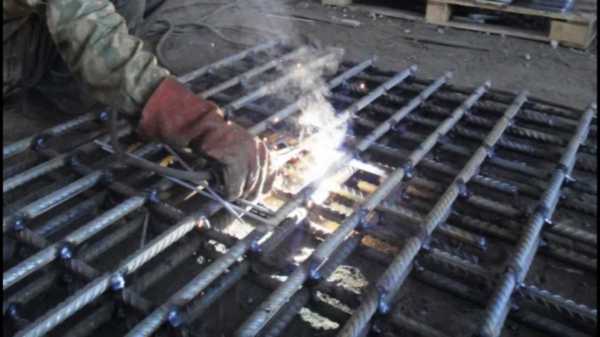

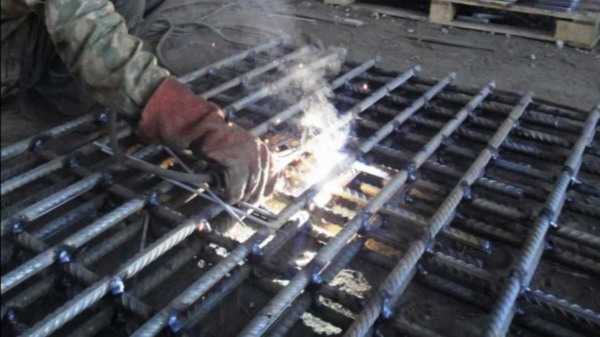

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

Какую арматуру выбрать

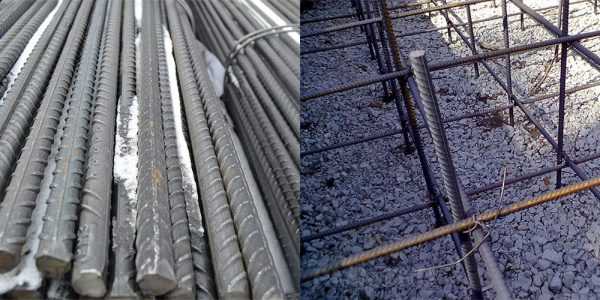

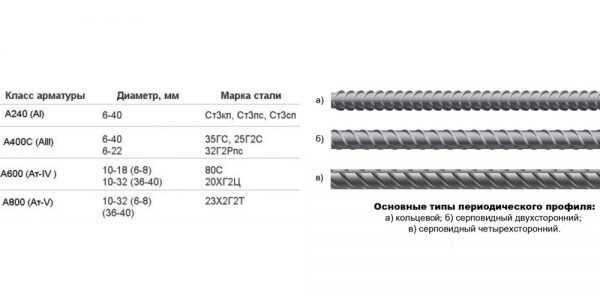

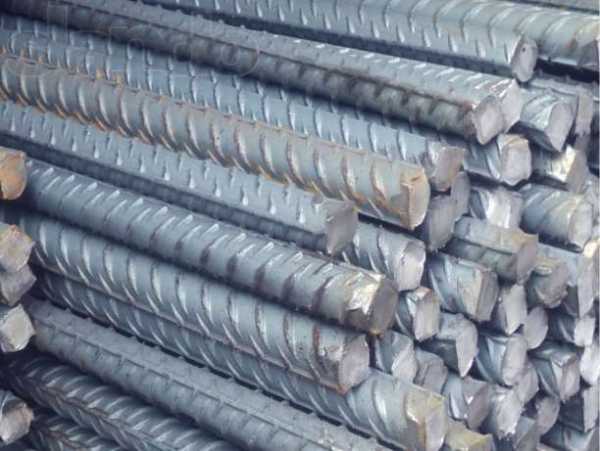

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.

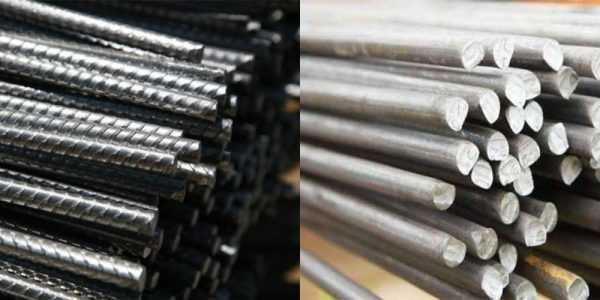

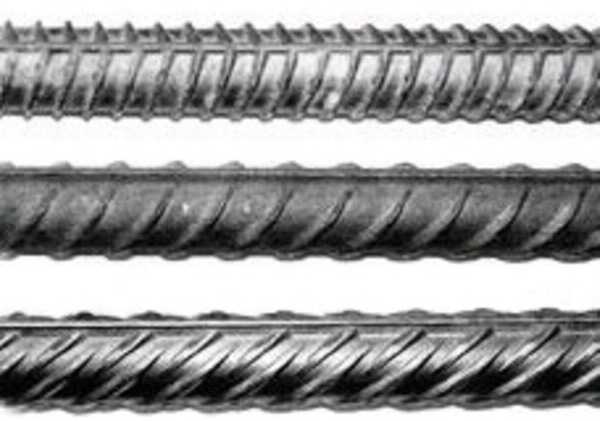

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

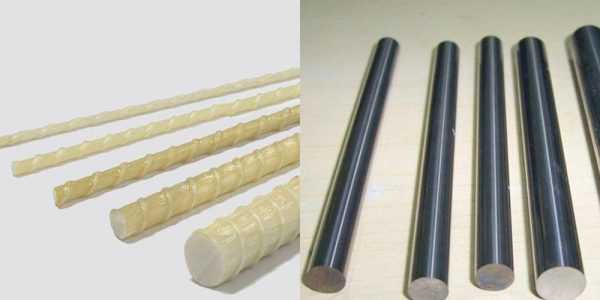

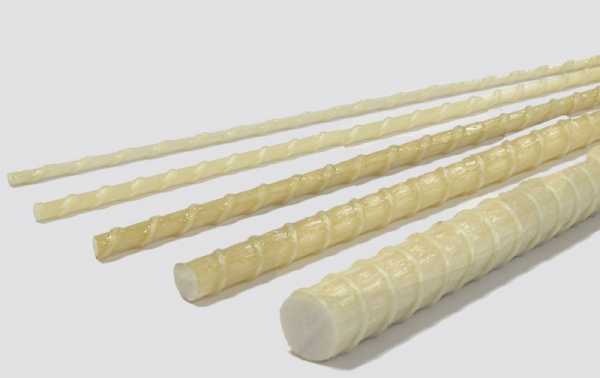

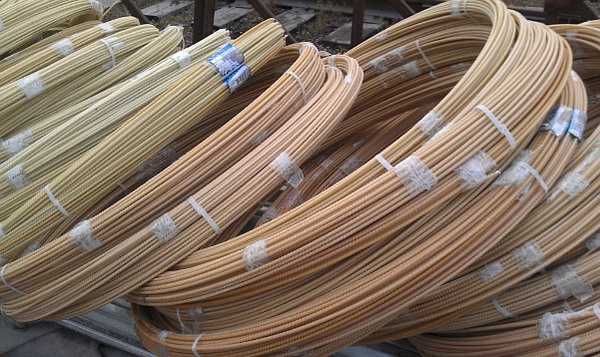

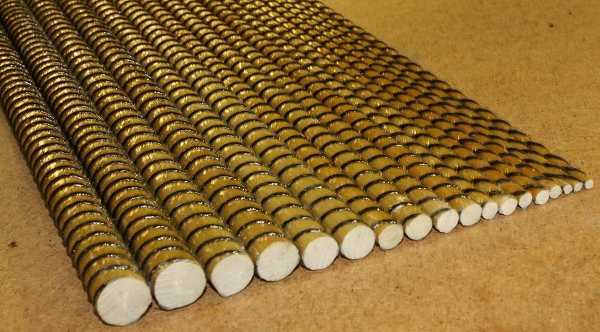

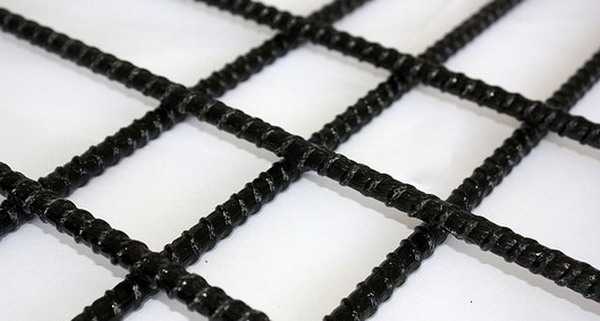

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

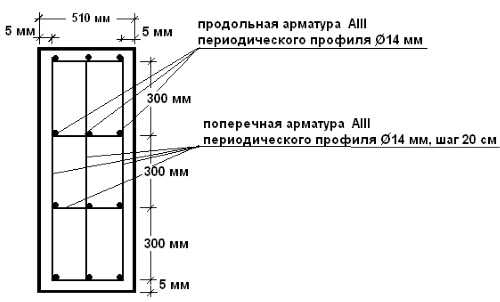

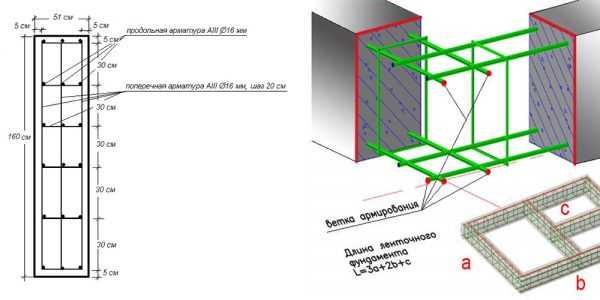

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

Каждое строительство должно начинаться с расчета фундамента. Только после расчета можно будет приступать к его закладке.

Ленточный создается в том случае, если стены будущего дома будут выполнены из тяжелых материалов. Таких как бетон или кирпич.

Прочность и долговечность всего строения будет зависеть от того, как точно и правильно будут произведены расчеты. Фундамент – основа здания. Всю нагрузку он принимает на себя и распределяет ее на грунт. Плоскость, расположенная сверху, называется обрезом. Обрез – основа для внутренних и внешних стен. Нижняя плоскость – подошва. Подошва выполняет функцию по распределению нагрузки.

Ленточный фундамент – практически самое удобное решение для утяжеленных построек. Он позволяет возводить здания даже на слабых грунтах.

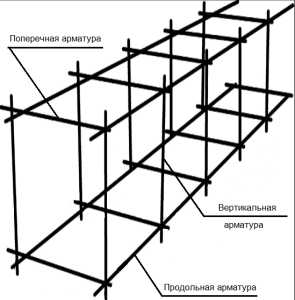

Схема армирования ленточного фундамента

Ленточный фундамент – это бетонная лента, которая сооружается по периметру предполагаемого здания, на нем возводят стены будущего здания. Для армирования используют арматуру различных диаметров.

В основе своей ленточный фундамент отлит из бетона, на этом постулате мы останавливаться не будем. Просто зафиксируем этот факт. Для повышения прочности и увеличения срока службы более 150 лет назад фундаменты начали армировать. Сейчас армирование – это очень эффективный способ для увеличения основной способности конструкции, несущей. Каркас изготавливают из стальных прутьев, тем самым повышая прочность и прочие эксплуатационные характеристики. Железобетонный, или, другими словами, армированный, фундамент фактически является изделием, способным выдерживать нагрузки, имеющиеся в уже построенных объектах.

Необходимость армирования

Часто фундамент испытывает очень неравномерные нагрузки. Это вызвано либо неоднородным грунтом, либо конструкционными различиями отдельных частей сооружения, на нем возведенного. Бетон в данном случае препятствует сжатию конструкции, а металл противостоит растяжению. Как раз в зонах растяжения чаще всего образуются трещины, поэтому очень важно осуществлять армирование любого фундамента, особенно ленточного. Для качественного армирования, кроме точных расчетов, вам понадобится только арматура. При строительстве частных домов или загородных коттеджей и садовых домиков чаще всего используется арматура. Диаметр ее может варьироваться от 6 до 14 мм. Для того чтобы собрать арматурный каркас, то есть соединить все прутья в одну целую конструкцию, применяют вязальную проволоку.

Расчет нагрузок на основание

Мелкозаглубленный ленточный армированный монолитный фундамент используется для деревянных домов и бань на пучинистых грунтнах.

Рассчитать нагрузку, а значит, не только выбрать диаметр арматуры, но и определить, какую именно арматуру использовать, – это довольно сложная операция. Обычно она осуществляется специалистом при проектировании жилого дома. Нужно использовать арматуру, диаметр 6 и 8 мм. Это допустимо только для легких, небольших построек в скальных или гравийных грунтах.

Глубина зависит от величины нагрузки, нагрузки на основание, состава грунта.

Наибольшие нагрузки воспринимает только продольный элемент каркаса ленточного фундамента. Поэтому для продольной укладки используется арматура ребристого профиля, диаметр 10-14 мм. Если качественные показатели грунта разные на площади всего фундамента, то и диаметры армирующих вложений должны быть соответствующими.

Расчет армирования

При расчете арматуры для ленточного фундамента необходимо будет учесть следующее:

  1. Арматура ребристого профиля позволяет достичь максимального сцепления с бетонной заливкой. Диаметр арматуры в данном случае определяющего значения не имеет.
  2. Уложенная вдоль периметра арматура должна отстоять от стенок опалубки, от дна траншеи и от верхней части сооружаемого фундамента не менее чем на 50-60 мм. Тем самым вы скроете стальные пруты в бетоне и защитите их от коррозии.
  3. У ленточного фундамента максимальная зона растяжения находится на поверхности, поэтому заглублять арматуру в бетонную заливку не нужно.
  4. • Например, у фундамента шириной 400 мм зазор между продольными прутами составит 300 мм в горизонтали и от 150 до 300 мм в вертикальной плоскости, в зависимости от глубины.
  5. Для поперечных и вертикальных элементов армирования можно использовать гладкие прутки, диаметр которых составит 6-8 мм. Нагрузка на них будет гораздо меньше, чем на продольные элементы.
  6. Расстояние между вертикальными и поперечными элементами должно быть 150-350 мм. Допускается увеличение до 500-600 мм.

Оптимальное количество арматуры

Ленточный армированный монолитный фундамент с опорной подошвой применяется для посторойки деревянных домов на грунтах (песке, глине, суглинках).

Относительно точный расчет необходимого количества арматуры для ленточного фундамента провести очень несложно. Для этого необходимо посчитать периметр вашего будущего дома, добавить к этому числу длины внутренних стен (но только тех, под которыми будет фундамент) и помножить получившееся число на количество прутков в арматурном коробе. Этот расчет является малой составной частью расчета, в котором учитываются все факторы, воздействующие на фундамент.

В виде примера давайте рассчитаем необходимую арматуру для ленточного фундамента размерами 6 х 5 м, у которого одна несущая внутренняя стенка имеет длину 5 м. В схеме армирования 4 продольных прута ребристого сечения, диаметр которых составляет 12 мм. Периметр дома – 22 пог. м (5+6+5+6). Общая длина фундамента с внутренней стеной составит 27 м (22+5). Общая длина необходимой вам арматуры – 108 м (27*4). Если вдруг у вас не получилось купить пруты той длины, которая нужна, не отчаивайтесь. Отрезки можно соединять, но делать это нужно так, чтобы один прут перекрывал другой как минимум на 1 м. Эти длины тоже нужно будет учесть.

Покупка материала

Довольно редко арматуру продают погонными метрами. Обычно продавцы арматуры считают ее килограммами. Для того чтобы точно определить нужное ее количество, необходима таблица расчета. Предприятия, выпускающие металлопрокат, должны использовать в работе и соблюдать ГОСТ 5781-82. В нем указана масса метра изделия. Есть еще ГОСТ 2590-88, он определяет вес стального круглого проката. Хочется уточнить, что цифры в обоих документах одинаковые. Какую из них предпочесть? Все будет зависеть от удобства пользования этой справочной литературой.

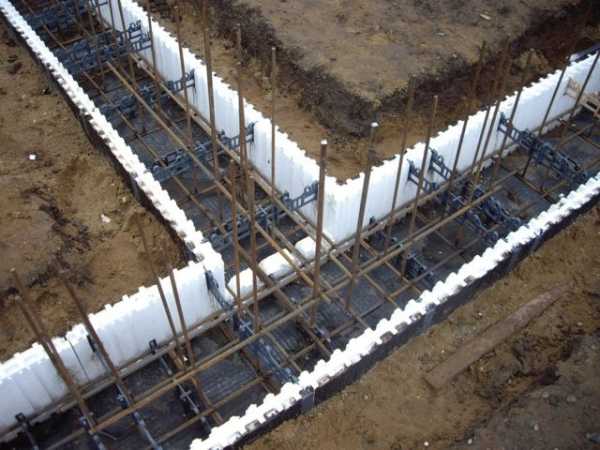

Технология армирования

Большинство фундаментов проектируются так, чтобы их ширина не превышала 450 мм, а глубина – 1000-1200 мм. Поэтому рекомендуем использовать две-три пары продольных арматурных прутьев, диаметр которых – 12-16 мм. Соединяют их между собой 8-миллиметровой арматурой. Нам необходимо создать каркас в виде короба, ширина которого вдвое меньше высоты. Основное назначение вертикальных и поперечных элементов этого каркаса – сохранение формы, поэтому не сомневайтесь. Диаметр арматуры в 8 мм, и этого будет вполне достаточно. Фундамент подвергается поперечным растяжениям в гораздо меньшей степени, чем продольным.

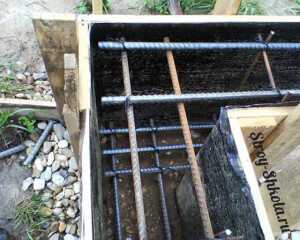

Одно из самых проблемных мест каркаса – углы. Самый замечательный вариант – это армирование углов с помощью согнутой под прямым углом арматуры. Многие строители стараются не усложнять себе жизнь и просто связывают вязальной проволокой прутья, сложенные под углом в 90 градусов. Нареканий на такие действия строителей пока не зафиксировано. В любом случае, если вы армируете фундамент под забор, основных принципов строительных норм можно не придерживаться.

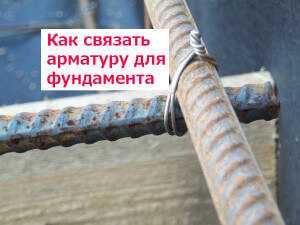

Вязка каркаса

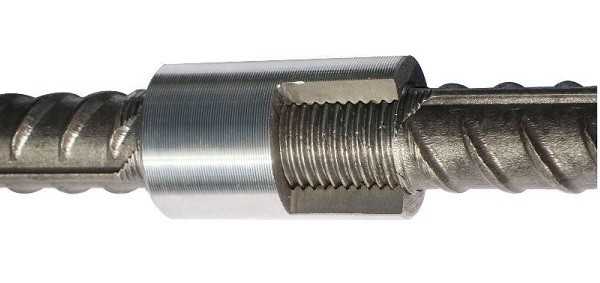

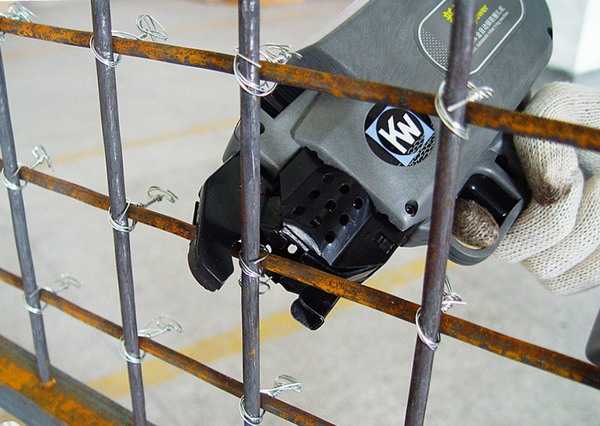

Способ, которым вы будете соединять детали конструкции, также имеет большое значение. Многие люди, решившие залить фундамент самостоятельно, ошибочно считают, что фундамент будет более долговечным и устойчивым, если детали каркаса соединить сваркой. Процесс сварки разрушает кристаллическую решетку металлического прута в месте соединения, и это впоследствии ведет к его разрушению. Опытные специалисты настоятельно рекомендуют соединять армирующие пруты при помощи вязальной проволоки.

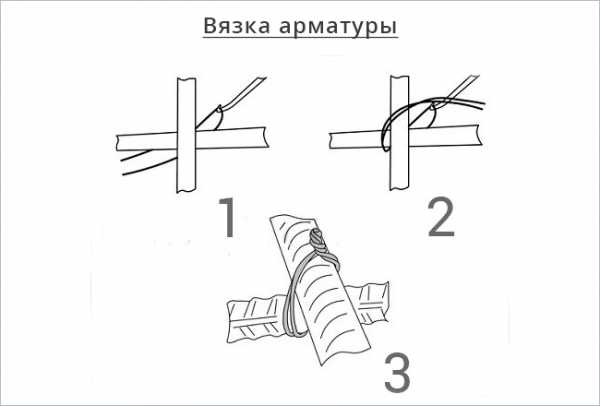

Для вязки арматуры используют специальный крючок. Он очень удобен, если площадь достаточно велика и мест, где арматуру необходимо связать, много.

Кусок проволоки длиной в 35-40 см складывают вдвое, вдевают петлю в крюк и свободные концы проволоки оборачивают вокруг арматуры по диагонали. Концы проволоки снова вдевают в крюк и, проворачивая его, создают прочное соединение. Для использования в промышленных масштабах такие крючки бывают электрическими. Кроме крюка, может быть использована специальная насадка на шуруповерт или дрель.

В статье пойдет речь о возведении фундамента под гараж из пеноблоков своими руками. Пеноблоки отличаются низкой плотностью.

Масса постройки из этого материала будет значительно ниже массы кирпичной постройки. Поэтому основание подвергается меньшим нагрузкам, и можно несколько снизить требования к нему.

Всего выделяют четыре типа фундамента гаража из пеноблоков — ленточный, столбчатый, свайный, монолитный. Выбор во многом зависит от характеристик грунта. Наиболее распространенным является ленточный способ. В более сложных случаях применяют свайный или монолитный метод.

Фундамент для гаража из пеноблоков

Пеноблок — один из наиболее популярных строительных материалов, его часто используют для строительства гаражей. Пеноблоки отличаются низкой ценой на рынке стройматериалов, маленьким весом, хорошей теплопроводностью. При этом запаса прочности у данного материала хватает для возведения основательного гаража.

Пеноблоки состоят из цемента и песка. К смеси применяют специальный пенообразователь. Именно от него блоки приобретают свой особенный внешний вид. Любая конструкция из этого материала будет сохранять тепло лучше кирпичной.

СПРАВКА. Пеноблоки огнеупорны и не гниют.

Выделяют несколько видов фундамента для гаража из пеноблоков:

  1. Ленточный — самый простой вариант. Его можно сделать даже самостоятельно. Затраты также будут невысокими. Ленточный фундамент бывает двух видов — заглубленный и низкозаглубленный. Выбор зависит от уровня залегания грунтовых вод. Заглубленный следует использовать, если грунтовые воды находятся выше 2-2,5 метров.
  2. Столбчатый — несколько сложнее в реализации. Подходит для небольших построек и глинистой почты. Столбы заливают цементом и используют арматуру. В данном случае глубина фундамента под гараж из пеноблоков, на которую врывают столбы, зависит от уровня промерзания. К уровню промерзанию добавляют 20 сантиметров.
  3. Свайный — сваи применяют на грунте со слабой устойчивостью. Максимальная длина погружения составляет около шести метров. С помощью этого масса конструкции опирается на твердый грунт, залегающий глубоко под верхними слоями. Свайный метод применим для достаточно крупных построек и гаражей.
  4. Монолитная плита — плиты из бетона применяют при пучинистом грунте. Фундамент не подходит для массивных построек. Плита слабо переносит нагрузку на изгиб. Гараж, установленный на бетонную плиту, «изолирован» от грунта. В итоге получается изолированная, замкнутая конструкция.

Для того чтобы выбрать, какой фундамент для гаража из пеноблоков нужен, следует обратить внимание на особенности участка.

Фундамент для гаража из пеноблоков своими руками — фото:

Постройка

Первый шаг — исследование и подготовка грунта. Самым простым вариантом будет спросить у соседей. Возможно они уже делали измерения и готовы поделиться информацией. Но если это невозможно, придется провести исследование самому.

Чтобы узнать характеристики грунта, вам будет нужно выкопать яму с глубиной 2,5 метра. Затем на каждых 20 сантиметрах ямы необходимо брать пробы грунта, определить глубину залегания грунтовых вод и тип почвы. Если вы не уверены в своих силах, всегда можно прибегнуть к услугам специалистов.

После проведения исследования следует определиться с этажностью и размерами гаража. Чем больше этажей у постройки, тем она тяжелее, а значит требования к основанию будут выше. Для расчётов, вам нужно учитывать плотность материалов (стен, потолка) и их объём. Перемножая числа, можно получить массу постройки, определить распределение веса.

Обратите внимание, что постройка из кирпича будет существенно тяжелей постройки из пеноблока, плотности отличаются почти в два раза. Чтобы усилить фундамент, применяют армирование. Для массивных (например, двухэтажных) гаражей армирование фундамента является зачастую единственным возможным решением.

Последний этап — подготовка почвы и гидроизоляция. Участок необходимо разметить, используя для этого деревянные колышки и капроновую нить. Угол должен быть точно равен 90 градусам.

Гидроизоляцию следует устанавливать в обеих плоскостях — вертикальной и горизонтальной. Изоляционным материалом покрывают «стены» и «пол» фундамента.

Гидроизоляцию делают из рубероида или синтетической плёнки.

Обратите внимание, что процесс изоляция зависит от типа фундамента, так как разные методы постройки предполагают наличие разных конструкционных элементов.

Рассмотрим в общих чертах возведение типов фундамента:

  1. Ленточный

    Сначала следует вырыть траншею, если позволяют грунтовые воды, то приблизительно 60-80 сантиметров в глубину. Ширина траншеи равна размеру пеноблока +10 сантиметров. Затем создают песчаную подушку.

    Слой песка небольшой — 15 сантиметров, его также трамбуют. Сверху насыпают щебень и аналогичным образом уплотняют. После этого можно заниматься опалубкой и установкой каркаса. Последняя процедура — заливка бетона.

  2. Столбчатый

    Столбчатый фундамент подходит для одноэтажных гаражей с небольшой массой. В процессе заливки бетона необходимо использовать арматуру. Она придаст дополнительную прочность и жесткость всей конструкции. Столбы размещают с промежутком в 1,5-2 метра. Глубина фундамента для гаража из пеноблоков, то есть погружения столбов в почву, должна на 20 сантиметров превышать уровень промерзания.

  3. Свайный

    Возводить основание на сваях рекомендуется при неустойчивом грунте. Для этого можно использовать длинные, шестиметровые сваи. Их погружают до твердых слоев грунта. Затем поверху свай делают опалубку и монолитное основание. С помощью свайного метода масса постройки распределяется по сваям и опирается на устойчивый грунт.

  4. Монолитная плита

    Монолитную бетонную плиту в качестве фундамента используют для небольших гаражей. Но плита не выдерживает большой массы.

    Показанием для такого основания является наличие пучинистого грунта на участке. Чтобы установить плиту, необходимо снять полметра грунта, и засыпать углубление щебнем.

    В щебень помещают металлическую решетку и заливают форму цементом. Решетка придает прочность основанию.

    Обратите внимание, что оборудовать гараж смотровой ямой или подвалом в данном варианте невозможно.

    Для смотровой ямы будет необходимо выбрать другое основание.

Заключение

Чтобы приступить к постройке, следует выполнить ряд подготовительных работ. В первую очередь — исследования грунта, разметку участка и проведение расчётов. Размечать грунт необходимо, используя деревянные колышки и капроновую нить. Исследования почвы должны показать устойчивость грунта и глубину залегания вод. Расчёты делают для определения массы конструкции и количества материалов.

От характеристик почвы и массы конструкции зависит, какой нужен фундамент под гараж из пеноблоков. Самый стандартный способ — ленточный. Основание на столбах применяют для небольших, одноэтажных гаражей. Более сложным являются свайный и монолитный метод, процесс будет довольно трудоемким и затратным.

beton-stroyka.ru

Какую арматуру использовать для фундамента дома

Какую арматуру использовать для ленточного фундамента

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод. За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб” .

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

Какую арматуру выбрать

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент .

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

Особенности и виды арматуры для ленточного фундамента

Все дома начинаются с фундамента. В качестве материала используется бетон, но его уникальные свойства проявляются только если есть каркас из арматуры. Надежность и долговечность основания в значительной степени зависит от правильного изготовления арматурного скелета, без которого оно просто развалится.

Металлические прутья, пронизывающие массу бетона, придают ему высокую прочность, принимая на себя часть нагрузки. В зависимости от типа фундамента и нагрузок для него выбирается соответствующий вид арматуры и диаметр.

Арматура из стали

Какая бывает арматура

Армирование бетона дает возможность уменьшить влияние сгибающих и сжимающих напряжений на его прочность. Арматура бывает следующих видов.

  1. Рабочая, предназначенная для принятия на себя основных изгибающих и растягивающих нагрузок, которые бетон плохо выдерживает. Диаметр прутка составляет 10-16 мм и имеет развитую ребристую поверхность, позволяющую лучше схватываться с раствором. Арматура используется как основная при возведении ленточного, свайного и плитного фундаментов дома.
  2. Конструктивная, воспринимающая нагрузки от усадки бетона. Обычно устанавливается там, где резко изменяется сечение бетонной конструкции.
  3. Монтажная, создающая пространственный каркас. Она придает дополнительную жесткость рабочей арматуре, объединяя ее с конструктивной в каркасы и сетки. Прутки имеют меньший диаметр (6-10 мм).
  4. Анкерная — закладные элементы в бетоне.

Какую арматуру выбрать?

При наличии на рынке большого количества разных видов арматуры становится трудно выбрать тот вид, который действительно необходим для строительства дома. Каркасы делаются не только из металла, но и из стеклопластика. Кроме того, они выпускаются с разными размерами. Для самого распространенного ленточного фундамента предпочтительно использовать стальную арматуру. Рассмотрим отдельно основные преимущества и недостатки каждого вида.

Номер профиля
(номинальный диаметр)

Арматура из стали

Изделия, полученные горячей прокаткой и термообработкой, придают бетону высокую прочность и фундамент способен долгие годы надежно стоять под высокой нагрузкой.

Высокая теплопроводность металла обеспечивает равномерный прогрев бетонной массы, когда используется современный метод электроподогрева. Металлические каркасы легко связываются, а в некоторых случаях прутки можно сваривать между собой, если они имеют маркировку «С». Их легко собрать своими руками, например, для ленточного фундамента.

До настоящего времени еще не разработаны дешевые заменители стальной арматуры, обладающие аналогичными механическими характеристиками. Спрос на нее остается высоким.

Расчет веса арматуры

Арматура из стеклопластика

Изделия из стекловолокна на рынок вышли недавно. Достоинства стеклопластиковой арматуры следующие:

  • не подвержена коррозии;
  • достаточно высокая прочность;
  • небольшой вес;
  • умеренная цена.

Арматура изготавливается с разными размерами. При определенных нагрузках она может заменить металлическую. Ее способность растягиваться не позволяет полностью заменить металл.

Арматура из стеклопластика

Расчет стеклопластиковой арматуры

Перед применением необходимо рассчитать действующие нагрузки, чтобы они не достигали предельных значений для изделий из стекловолокна.

Армирование фиброволокном

Фиброволокно является эффективным современным материалом, добавление которого в бетон позволяет обеспечить его механические свойства в несколько раз лучше. Оно представляет собой прочные волокна с небольшой плотностью. Их равномерно размешивают в бетоне. При этом не происходит образования комков. Фиброволокно армирует раствор, предотвращая образование трещин. За счет его свойства вяжущего вещества становятся лучше.

Полипропиленовая, базальтовая и стекловолоконная фибра вполне заменяет армирующую сетку из металла, служащую для защиты от усадочных трещин. Рабочую и конструктивную арматуру она не заменит, но в цементных растворах для приготовления стяжки, камня для мощения и бетонных конструкций стала незаменимой. Наиболее распространено волокно из полипропилена, как дешевое и эффективное.

Стальная фибра больше используется для армирования бетона. Она изготавливается в виде стальных полосок разной формы, длина которых составляет 20-80 мм. Стальную арматуру она полностью не замещает, но расход последней, а также самого бетона заметно снижает. С ее применением в некоторых случаях можно полностью отказаться от стержневого армирования. Фибра создает свой прочный каркас с малым шагом, значительно укрепляя бетон. С целью снижения коррозии ее покрывают цинком.

Как армировать фундамент

Арматурный каркас чаще всего соединяют вязальной проволокой, что позволяет ему сохранять гибкость, повышая прочность фундамента по сравнению со сварными конструкциями. Мягкая отожженная проволока режется на куски около 30 см, сгибается пополам и специальным крюком с ее помощью связывают по диагонали пересекающиеся прутки.

Армирование ленточного фундамента

Индивидуальные застройщики чаще всего останавливаются на выборе ленточного фундамента. Для него изготавливается каркас из прутков. Диаметр арматуры подбирается следующим образом:

  • гаражи и другие легкие постройки — 8 мм;
  • малоэтажные дома — 10-12 мм;
  • кирпичные дома с бетонными перекрытиями — 14 мм и более.

Плитное основание

На сложном грунте, имеющим склонность к пучению под частные жилые дома заливают фундаменты в виде монолитных плит. Для их армирования используется пруток, диаметр которого равен 12 мм. Если толщина плиты увеличивается до 300 мм и более, диаметр арматуры увеличивается до 14 мм. Все главные нагрузки воспринимают горизонтальные прутки. Вертикальные обеспечивают целостность каркаса и дополнительную прочность. У них может быть меньший диаметр и гладкая поверхность.

Расстояние между соседними прутками должно быть не менее 30 см. Оно может быть больше, но все зависит от требуемой прочности. Чтобы арматура меньше подвергалась коррозии, ее располагают внутри бетона на расстоянии 5 — 6 см до поверхностей. Заглублять ее внутрь не стоит, поскольку основные нагрузки приходятся на поверхностные слои. Это условие следует соблюдать при армировании и другого типа фундамента.

Свайный фундамент

Для буронабивных свай продольные прутки связывают горизонтальными перемычками через 30-40 см. После заливки бетоном они должны выступать над землей на 30-40 см, чтобы можно было прикрепить каркас ростверка или мелкозаглубленного ленточного основания. Каркас делается наверху, а затем опускается в скважину.

Заключение

Армирование фундамента можно сделать своими руками, что позволит значительно сэкономить средства. Для скрепления прутьев нужна обычная обвязочная проволока, не требующая наличия сварочного оборудования и специальных навыков. Каркас наиболее распространенного ленточного фундамента не отличается сложностью и может быть сделан самостоятельно.

Особенности и виды арматуры для ленточного фундамента обновлено: Январь 26, 2017 автором: zoomfund

Виды арматуры; какая арматура лучше всего подходит для фундамента

Уважаемые читатели StroyVopros.net, доброго времени суток. В данной статье мы разберем, какую арматуру использовать для фундамента, а также выясним разновидности арматуры и какая арматура лучше всего подходит для разных типов фундамента и бетона.

Какую арматуру использовать для фундамента

Бетон является достаточно старым изобретением, его варианты использовались еще в Древнем мире. Однако, бетонная отливка, несмотря на хорошие показатели сопротивляемости нагрузкам на сжатие, имеет недостаточно приемлемые показатели при сопротивляемости нагрузкам на других направлениях.

Между тем бетонные конструкции, особенно бетонные отливки, лежащие в основе разнообразных фундаментных конструкций могут подвергаться воздействиям и по другим направлениям. На ленточные бетонный фундамент, на бетонный фундамент в виде монолитной плиты, на забивную сваю или на буронабивную сваю воздействует не только вес самого строения, но и усилия грунта, изменяющегося в объемах, вследствие сезонных изменений. На большей части нашей страны грунт зимой замерзает и влага, содержащаяся в нем расширяет объем почвы. Расширение происходит во всех направлениях и фундаментное основание может подвергаться горизонтальным нагрузкам. Также грунт на вашем строительном участке может состоять из нескольких слоев различной плотности, которые могут перемещаться относительно друг друга.

Для повышения прочности бетонных отливок по всем направлениям в тело бетонной отливки внедряется силовой каркас, который становится своеобразным «скелетом» вашего фундамента. В качестве «костей» этого «скелета» используется металлическая арматура.

Типы арматуры для фундаментов

  1. Металлическая арматура для создания силового каркаса бетонных фундаментов представляет собой прутья из стали. Наиболее распространенными являются металлические прутки, имеющие в сечении круглую форму. Для повышения прочностных характеристик поверхность металлического прутка снабжается ребристой винтовой поверхностью.
  2. Кроме того, в последнее время арматура для бетонных отливок может изготавливаться из прочного стеклопластика. Производители указывают, что стеклопластиковая арматура может превышать плотность металлических прутьев.

Стеклопластиковая арматура — фото

Основной характеристикой арматуры является ее сечение или диаметр. Строительная промышленность выпускает металлическую арматуру с диаметром от 5 до 32 миллиметров. Таким образом, при проектировании металлического каркаса можно подобрать стальную арматуру с сечением, обеспечивающим необходимую прочность всей конструкции.

При индивидуальном строительстве, при создании фундаментных оснований обычно используется арматура и диаметром сечения от 8 до 16 миллиметров.

Для каждого типа фундаментов: ленточного, монолитного в виде плиты или буронабивного свайного диаметр арматуры подбирается индивидуально.

Кроме того, металлическую арматуру, вне зависимости от ее сечения можно разделить на два основных типа:

  • С ребристой поверхностью. Такая арматура должна применяться на участках, на которые будут приходиться растягивающие нагрузки. Ребристая поверхность такого арматурного прута показывает более высокую степень зацепления с застывшим бетонным раствором, так как входит с ним контакт на большей поверхности.
  • Пруты с гладкой поверхностью. Такая арматура обычно используется в качестве соединительных перемычек. Таким образом на нее не должны приходиться основные нагрузки, а гладкая металлическая арматура может соединять продольные силовые линии, изготовленные из ребристой металлической арматуры.

Как соединять арматуру в фундаменте

В промышленном строительстве металлические прутья арматуры обычно соединяют в единый каркас посредством точечной электрической сварки. Это позволяет фиксировать места пересечения прутьев с высокой скоростью. Однако это способ имеет и свои ограничения:

  • Во-первых, соединять сваркой можно не все типы металлической арматуры, а только ту, которая имеет в своей маркировке буку «С» — «сварка».
  • Кроме того, сварка металлических прутьев арматуры является жестким средством фиксации, однако силовой каркас должен в местах пересечения прутьев должен иметь небольшую степень свободы. Между тем сварка фиксирует прутья без люфта.
  • Еще одним недостатков сварки арматуры является потеря прочностных свойств металлического прутка в месте сварки.

Также популярным способом соединения металлических прутьев арматуры в местах ее пересечения в каркасе является вязка. Она проводится с помощью вязальной проволоки, из которой формируются и закручиваются петли в каждом месте пересечения металлических прутков каркаса.

Свежим способом фиксации пересечения металлических прутьев является использование пластиковых строительных хомутов. Это очень быстрый способ фиксации, а также сравнительно дешевый.

Вязка арматуры — фото

При соединении прутьев каркаса в угловых частях фундамента их необходимо соединять внахлест, с загибанием прутьев, без их простого пересечения. Читайте статью — как связать арматуру для фундамента .

Используем арматуру при возведении ленточного фундамента

При создании монолитных бетонных фундаментных оснований рекомендуется создавать не менее двух горизонтальных уровней армирования. При этом ни одна часть армирующего пояса не должна касаться поверхности опалубки, и, соответственно поверхности будущей бетонной отливки.

Для ленточного фундамента в индивидуальном домостроительстверекомендуется использовать прутья с диаметром от 10 до 14 миллиметров . Чем выше вес вашей будущей постройки – тем больше должно быть сечение используемой в фундаменте арматуры.

В каждом из горизонтальных армирующих поясов ленточного фундамента должно быть не менее двух продольных силовых линий, составленных из ребристой арматуры. Между собой продольные линии и горизонтальные слои соединяются соответственно горизонтальными и вертикальными силовыми перемычками, для которых можно использовать более дешевую и меньшую в сечении гладкую арматуру.

Для каркаса ленточного фундамента под частный дом шаг между соединительными перемычками может составлять около 50 сантиметров.

Арматура для ленточного фундамента

Со всех сторон силовой каркас ленточного фундамента должен быть окружен бетоном. Предохранительный слой должен составлять не менее 5 сантиметров. Но не стоит и сильно заглублять горизонтальный силовой пояс в бетонную отливку – ведь он выполняет роль металлической балки и предохраняет бетонную отливку от повреждения при ее изгибе.

В нижней части бетонной ленты расстояние от силового пояса до наружного края отливки может составлять 3 сантиметра.

Создаем армирующий каркас в буронабивных сваях

Для армирования буронабивных свай используется металлический ребристый пруток с сечение около сантиметра. Для армирования сваи можно применять от 2 до 4-х и более вертикальных силовых линий. Конечное количество вертикальных прутьев в отливке зависит от диаметра будущей сваи.

Схема армирования буронабивных свай

Диаметр буронабивной сваи регулируется опалубкой. В ее качестве можно использовать отрезки труб практически из любого материала. Так при применении в качестве опалубки асбестоцементной трубы с диаметром в 20 сантиметров можно использовать 4 прута сантиметрового сечения.

Также, как и ленточном бетонном фундаменте металлические арматурные прутки должны быть полностью покрыты бетонным раствором и не касаться стен опалубки.

Армируем бетонный фундамент в виде монолитной плиты

Создание монолитного бетонного фундамента в виде плиты является одним из самых дорогих, но, в то же время одним из самых надежных решений. При этом в таком фундаменте будет использоваться и большое количество арматуры.

Армируем бетонный фундамент в виде монолитной плиты

Для такого фундамента используется арматура с сечением от 10 до 16 миллиметров. При виде сверху два горизонтальных силовых армирующих пояса должны образовывать клетки с размерами 20 на 20 сантиметров.

Читайте также:

  • Как связать арматурный каркас для фундамента
  • Расчет арматуры для фундамента
  • Монолитный фундамент своими руками
  • Армирование монолитной плиты перекрытия своими руками

Источники: http://blog.marisrub.ru/building/armatura-dlya-lentochnogo-fundamenta/, http://rfund.ru/armirovanie/kakaja-armatura-dlja-fundamenta.html, http://stroyvopros.net/fundament/kakuyu-armaturu-ispolzovat-dlya-fundamenta.html

1pofundamentu.ru

Какая арматура нужна для ленточного фундамента: марка, класс арматуры, фиксаторы

Надежность любого строения во многом зависит от его фундамента, на который приходится основной вес здания.

Особенности нагрузок воздействующих на ленточный фундамент

Фундаментом считается часть конструкции здания, расположенной ниже нулевой отметки и служащей опорой для всего сооружения. Существует несколько типов устройства основания.

Выбор зависит от таких особенностей, как наличие подвального помещения, характеристики грунта под основанием, материала, из которого строится здание, его этажности и других.

Наиболее распространенным является применение ленточного фундамента. Он выдерживает массивные сооружения, построенные на местах с хорошими характеристиками грунта. Представляет ленточное полотно под конструкцией здания, выполненное из железобетона, кирпича или бутового камня. При его изготовлении необходимо учитывать нагрузки от следующих элементов дома:
  • от подошвенного основания;
  • от грунта, расположенного выше основания;
  • от пола, цоколя, потолка, лестниц и других внутренних конструкций в доме;
  • от крыши, стен здания, включая вес отделочных материалов.

Чаще всего ленточный фундамент изготавливают из бетонной смеси с применением армирующего прута. Он представляет собой изделие сортового металлопроката и имеет разные размеры и внешнее исполнение. Иногда применяют композитную арматуру.

Использование армирования делает бетонный фундамент устойчивым к нагрузкам на изгиб, возникающим при неравномерности нагрузок при эксплуатации дома и вспучивании грунта. Арматура служит каркасом основания.

Какую арматуру используют для ленточного фундамента зависит от разновидности обвязки, которая делится на:

  • продольную;
  • вертикальную;
  • поперечную.

Для продольной обвязки

При продольной обвязке прутки укладывают вдоль основания. Назначение такой обвязки – принимать на себя основные нагрузки, действующие на растяжение. Поэтому арматура для ленточного фундамента, из которой выполняется продольная обвязка, должна быть наиболее прочной и иметь достаточные для такой нагрузки параметры: диаметр и форму изготовления. Боковая поверхность, имеющая ребра, обеспечивает хорошую адгезию с бетоном, это усиливает прочность основания.

Для вертикального и поперечного армирования

Прутки, применяемые для армирования в вертикальном и поперечном направлении, выполняют функцию связующих звеньев основы и обеспечения целостности всей армирующей конструкции. Они принимают нагрузку, действующую при усадке бетонного основания или при его температурных деформациях, которая меньше чем нагрузка, действующая на продольную обвязку.

Диаметр арматуры

Для обеспечения надежности продольной обвязки используют стальной ребристый пруток диаметром от 10 до 16 мм, в зависимости от характеристик почвы под возводимым домом. Например, для грунта скальных и каменных пород можно брать для продольной обвязки пруток диаметром не менее 10 мм. Для мягких и легких почв лучше применяется арматура 12 мм и до 16 мм.

Для вертикальных и поперечных связующих арматуры можно применять прутки, обладающие меньшим диаметром и не обязательно с ребрами. В частности, для этого используют:

  • пруток с ребристой боковой поверхностью, имеющий диаметр от 8 до 10 мм;
  • пруток с гладкой боковой поверхностью и сечением от 6 мм;
  • пруток, изготовленный из стальной проволоки марки ВР;
  • вязальную проволоку.

Марка арматуры для ленточного фундамента

Для армирования ленточного основания применяют прутья класса А-I и А-III, которые производятся горячекатаным методом.

Арматура А1 (А240) отличается гладкой боковой поверхностью и применяется для продольной обвязки и поперечного соединения конструкции, где нагрузки, направленные на растяжение минимальны. Она имеет предел текучести 240 Н/мм2.

Ребристые изделия, которые обладают большей арматурной прочностью, относят к классу А-3 (А400). Арматура А3 имеет круглое сечение и боковую поверхность с ребристыми выступами, служащими для улучшения сцепления с бетонным раствором. Эта марка арматуры имеет предел текучести от 390 до 400 Н/мм2, что дает возможность растягивания на 25 мм с сохранением целостности. Высокая степень предела текучести особенно важна для материала при продольном армировании, поэтому выполняется из стали А400. В таблице весов арматуры можно узнать вес, площадь сечения.

По европейским требованиям стандартов применяется для наибольшего усиления каркаса арматура А500С, где буква С обозначает допустимость сварки изделий без потери технологических свойств.

Арматура А500С имеет предел текучести 500 Н/мм2 и являются более прочными по сравнению с изделиями А400, имеющими такой же диаметр поперечного сечения.

Вывод

Мы выяснили какая арматура лучше для ленточного фундамента, однако важным является не только правильный выбор материалов для армирования, но и способ соединения прутков при формировании каркаса.

Применяют два вида соединений: связку проволокой и сварку.

Соединение сваркой можно осуществлять для не углеродистых стальных изделий. Углеродистые стали теряют свою пластичность в результате сварки и становятся хрупкими. Поэтому, распространенный способ соединения прутков арматуры – это связка проволокой. Для этого применяется вязальная прочная проволока. В некоторых случая вяжут пластиковыми хомутами.

Для соблюдения необходимой толщины защитного слоя бетона, при заливке каркаса рекомендуется использовать фиксаторы для арматуры. Выполняя все требования по укладке арматуры, можно изготовить прочный ленточный фундамент своими силами.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

dom-s-ymom.org

Какую арматуру нужно использовать для фундамента

Арматура – это основа любого фундамента, кроме этого, она является основой, для всех конструкций из железобетона. У многих обладателей частных участков, во время процесса строительства дома, возникает множество вопросов, по поводу фундамента. Один из главных вопросов: какая арматура нужна для фундамента. Чтобы немного прояснить ситуацию, необходимо знать, какие виды арматуры бывают, как ее необходимо соединить и многое другое.

Типы арматуры

Чтобы ответить на вопрос, какую арматуру использовать для фундамента дома, необходимо знать, что она может быть нескольких видов:

  • Металлическая арматура. Это стальные прутья, которые предназначены для бетонного каркаса основания. Среди распространенных форм можно выделить прутья из металла, с круглым сечением.
  • Прутья, изготовленные из стеклопластика. Это достаточно новый материал, который используется для бетонных оснований. Согласно характеристикам производителей, такие материалы имеют хорошую жесткость и могут применяться для перегородок небольших оснований.

Чтобы выбрать армирующие изделия, нужно обратить внимание на диаметр и сечение материала. На рынке строительных товаров встречается арматура с диаметром от 5 до 32 мм, поэтому в зависимости от габаритов будущего строения, подбирают соответствующие изделия.



В большинстве случаев, при возведении дома своими руками, применяется арматура с сечением от 8-16 мм. Исходя из типа основания, ленточный или монолитный, в виде плит или буронабивной свайный фундамент, диаметр прутьев подбирается в индивидуальном порядке.

Помимо этого, металлические изделия подразделяется на два вида:

  • Прутья с ребристой фактурой
  • Прутья с гладкой поверхностью

В этом видео вы увидите сравнение двух самых распространенных типов арматуры и узнаете какую арматуру нужно использовать для строительства фундамента.

Видео: Композитная арматура — сравнение со стальной

Методы соединения арматуры в фундаменте

В процессе возведения дома, при заливке основания своими руками, арматурные прутья можно фиксировать несколькими способами, такими как вязка, сварка или пластиковыми хомутами. Чтобы определиться, какой способ соединения выбрать, необходимо рассмотреть каждый вариант.

Что касается сварки, то такой метод имеет и несколько недостатков:

  • Соединение таким образом можно провести только для тех видов изделий, на которых имеется маркировка «С», что означает возможность сваривания.
  • Сварочный процесс предполагает жесткое крепление арматурных прутьев без люфтов, хотя силовому каркасу требуется некая свобода в месте пересечения.
  • И самый последний минус такого способа соединения, это уменьшение прочности прутьев арматуры, в местах пересечения.

Не менее известным способом фиксирования является вязка. Ее выполняют при помощи проволоки. Вязка происходит по такому принципу, чтобы места пересечения оказались связанными. Самый простой способ вязки арматуры — это вязка при помощи металлического крючка.

Обычно вязку делают крючком вставленным в шуруповерт или дрель

Кроме перечисленных способов, большую популярность приобретает крепление прутьев при помощи хомутов из пластика. Из всех перечисленных способов фиксации, этот считается более дешевым.

В этом видео вы наглядно увидите процесс вязки арматуры при помощи металлического крюка.

Нужна ли армировка ленточному фундаменту

Исходя из технических свойств бетона, готовое изделие достаточно устойчиво к сжатию, и абсолютно не устойчиво к разрывам. Такие недостатки можно удалить, если в процессе оборудования основания применять металлическую арматуру, которая играет главную роль в основе ленточного основания. Именно благодаря таким прутьям, ленточный фундамент приобретает высокие показатели прочности на изгиб и разрыв.

Кроме этого, для прочности ленточного основания применяют вертикально установленные конструкции арматур. Ее предназначение достаточно простое, это увеличить прочность изделия на срез и удержать два слоя арматурных конструкций.

Разновидность прутьев, подходящих для оборудования ленточного основания

Основной материал для этих работ имеет маркировку А 300, А3 – А400, А5 – А800, А6 – А1000. На вид, это стержни, изготовленные по специальной технологии, в конечном результате, внешний вид изделий имеет рифленую косичку.

Предпочтительнее брать ту толщину прутьев, которая бралась при расчете на этапе проектировки. В большинстве случаев берется диаметр в диапазоне от 10 до 14 мм.

Немного реже, при возведении особо крупных сооружений своими руками применяют арматуру, диаметр которой равен 22 мм.

Для вспомогательного типа прутьев вполне подойдет диаметр от 4 до 10 мм.

Как уже было сказано, процедуру армирования, можно проводиться арматурой различных марок, кроме этого, они могут быть с рифлеными поверхностями или гладкими. В качестве основного материала всегда используются прутья с рифленым рисунком, для вспомогательных изделий, подойдут прутья, как с гладкой поверхностью, так и с рельефом.

Армирование при строительстве ленточного основания

В процессе строительства монолитного бетонного фундамента рекомендуется использовать не меньше двух слоев армирования, в горизонтальной плоскости. Но, при этом, ни один слой армирования, не должен соприкасаться со стенками опалубки, а также с поверхностью будущей основы.

Для возведения ленточного основания, рекомендовано применять прутья, с сечением от 10 до 14 мм. Кроме этого, подобрать нужное сечение можно исходя из габаритов и веса строения. Чем больше вес дома, тем больше значение диаметра прутьев.

В первом и втором горизонтальном слое армирования должны располагаться не меньше двух прутьев, с ребристой поверхностью.

При сооружении ленточного основания, необходимо помнить, что расстояние между перемычками должно равняться не меньше 50 см.

Ленточный фундамент укрепляется бетонным раствором со всех сторон.

Процесс усиления ленточного фундамента

Чтобы выполнить усиление ленточного основания, потребуется понять, как происходит крепление арматуры. Если говорить коротко, то это происходит таким образом:

По периметру котлована под фундамент забивают вертикальные прутья, диаметр которых равен от 8 до 10 мм. Расстояние между этими прутьями должно равняться от 0,5 до 0,8 метра. На эти прутья крепят два горизонтальных пояса из арматуры.

После этого, возникает вопрос, сколько должно быть прутьев в одном горизонтальном слое армирования.

  • Первое что нужно знать, это то, что любой фундамент, не зависимо от его высоты, всегда состоит из двух горизонтальных рядов.
  • Второе, это количество прутьев. Этот показатель зависит от ширины основания.

Чтобы узнать, сколько арматуры потребуется для вашего основания, нужно обратиться уже к готовым расчетам.

  • При ширине фундамента 400 мм и меньше, процедуру армирования выполняют в два прута. (2 снизу и 2 сверху).
  • При ширине ленты больше 400 мм, каждый горизонтальный пояс вмещает по 3 прута.

Соединение вертикально расположенных и горизонтально уложенных арматур лучше проводить таким способом, чтобы верхняя часть, не была выше, чем 8 см над уровнем основания.

Большое внимание необходимо уделить процессу армирования углов основания. Что бы быть уверенным в прочности конструкции, можно ко всему прочему усилить углы основания с помощью арматурной сетки.

Укладывать металлический каркас лучше не на поверхность земли, а на подготовленную подушку из бетона. Это позволит защитить металлические части от коррозии и увеличить прочность основания.

Видео: Армирование и опалубка мелкозаглубленного фундамента

Расчет количества арматуры

Чтобы узнать, сколько потребуется арматуры для оборудования основания, необходимо выполнить несложный расчет. Для этого необходимо представить, что у вас есть основание, под будущее строение дома, с размерами 10Х10 м, и двумя внутренними стенами.

Чтобы ответить на вопрос, сколько нужно арматуры, потребуется произвести умножение: длина основания Х на количество лент фундамента Х на количество основных прутьев в двух поясах. В этом случае, произведение будет выглядеть так: 10 х 6 х 4. Число 6 означает — 4 наружные и 2 внутренние стены.

Чтобы рассчитать количество вертикальных прутьев (диаметр которых может начинаться от 4 мм до 10 мм), при условии, что ширина основания равна 400 мм, а высота 800 мм. Необходимо выполнить такой расчет: общая длина основания (60 м —4 наружных стены и 2 внутренних) умножается на 5,4 м. Этот показатель в среднем требуется для 1 метра ленты.

Армирование для буронабивных свай

Для того чтобы выполнить армирование таких свай необходимо воспользоваться прутьями из ребристого металла, и сечением не более 1 см. Для вертикальной арматуры можно взять до 4-х прутьев, хотя окончательное количество рассчитывается исходя из диаметра сваи. Диаметр сваи можно регулировать опалубкой. Для этих целей берут отрезки труб из различных материалов.

Армирование бетонного основания в виде монолитной плиты

Изготовление монолитного плитного основания из бетона, считается одним из самых дорогостоящих решений. Во многом, это объясняется большим количеством используемой металлической арматуры, в процессе формирования плитного основания.

В процессе изготовления плитного основания применяют прутья с сечением в диапазоне от 10 до 16 мм. Если сверху взглянуть на уложенные прутья, то картина плитного основания будет представлена рисунком в клетку, с размерами каждого квадрата 20Х20 см.

В качестве фиксирования прутьев для плитного основания, может быть использован любой способ крепления, сварка или вязка.

teremizbrusa.ru

Как выбрать арматуру для фундамента: виды, марки, расчет

Важный элемент фундамента — арматура

Строительство многих стационарных построек связано с необходимостью установки фундамента того или иного вида. Все их можно разделить на два типа – бетонные и кирпичные. Для обеспечения максимальной прочности первого вида оснований обязательным элементом является присутствие каркаса из стержней круглого сечения, называемых арматурой. Их наличие обеспечивает стойкость к изгибающим и растягивающим нагрузкам. О том, какая бывает арматура для фундаментов, правилах ее выбора и расчета и пойдет речь в дальнейшем.

Виды фундаментной арматуры

Наличие арматуры для фундамента в бетонной заливке позволяет значительно увеличить прочностные характеристики конструкции. Связано это с наличием внутренних элементов жесткости, прочно связанных между собой. В настоящее время в строительстве нашли применение следующие виды арматуры:

Разновидности арматуры

  1. Пластиковая – современный аналог, активно распространяющийся на строительном рынке. Отсутствие длительного опыта использования не позволяет однозначно судить о преимуществах и недостатках этого материала. Ниже остановимся на них подробнее.
  2. Стальная – традиционный вариант, прошедший испытание временем и веками эксплуатации, которые и выявили основные преимущества данного материала. В свою очередь, данный вид подразделяется на два подвида:
  • Гладкая арматура представляет собой стальные стержни круглого сечения с гладкой цилиндрической поверхностью;
  • Рифленая отличается наличием на поверхности прута выпуклых элементов, располагающихся под углом к продольной оси детали. Их наличие обеспечивает лучшую связку с бетоном и придает надежность всей конструкции фундамента.

Гладкая и пластиковая арматура

Каждый материал имеет свои преимущества и недостатки. Для сравнения аналогов рассмотрим их эксплуатационные качества.

к оглавлению ↑

Стальная арматура

Сталь является достаточно прочным черным сплавом, что позволяет в конечном итоге получить высокую прочность ленточного фундамента и других видов оснований дома. Применение прутков достаточного диаметра гарантирует нивелирование отрицательного воздействия вертикальных деформаций почвы, возникающих в межсезонье или при изменении уровня грунтовых вод. Наибольшее применение получила арматура 12 для фундамента с рифленой поверхностью.

Наличие в сплаве железа оказывает негативное воздействие на химическую стойкость материала. Особенно это проявляется при контакте арматуры с водой, что приводит к коррозионному разрушению. Чтобы стальная арматура для фундамента дольше сохраняла свою механическую прочность, при укладке необходимо обеспечивать зазор от нее до опалубки не менее 50-60 мм. Слой бетона предотвратит контакт с водой и образование ржавчины.

к оглавлению ↑

Пластиковая арматура

Достаточно новый материал на российском строительном рынке, еще не получивший широкого признания. Строителей и инженеров настораживает высокий коэффициент продольного удлинения материала. Гибкая арматура для фундамента, в отличие от стальной предшественницы, может растягиваться. Это негативно сказывается и на прочности всего основания дома.

Из положительных аспектов арматуры из стеклопластика можно выделить следующие:

  • Значительное снижение расходов на перевозку благодаря намотке в бухты;
  • Высокая стойкость к воздействию влаги и различных реагентов;
  • Низкая масса.

По общему мнению, такой вид арматуры можно применять лишь для малонагруженных фундаментов, например под каркасными строениями. Под домами из бруса, бревна, блоков и особенно кирпича инженеры-проектировщики опасаются устанавливать такие стержни.

к оглавлению ↑

Классификация арматуры

Особое внимание уделяют и такой характеристике, как класс арматуры для фундамента. При выполнении расчета конструкции и ее прочности следует уточнить конкретный состав стали и ее эксплуатационные характеристики. Не зависимо от наличия ребер на поверхности выделяют виды стальных стержней от С1 до С8. Увеличение класса говорит о росте прочностных характеристик благодаря использованию легирующих элементов в составе сплава.

Характеристики арматуры

Зная особенности каждой группы не сложно определиться, какая марка арматуры нужна для ленточного фундамента дома. Достаточно лишь рассчитать массу сооружения, уточнить почвенные условия участка проведения работ, особенности грунтовых вод и т.д. Более подробно о выборе диаметра арматуры и расчете ее количества остановимся ниже.

к оглавлению ↑

Выбор арматуры для ленточного фундамента

Прочность основания дома и целостность самого сооружения напрямую зависят от правильного выбора арматуры и качества ее установки. Основной характеристикой в данном случае служат материал и диаметр прутьев. Чаще всего, на запрос пользователей, какую арматуру лучше выбрать и использовать для ленточного фундамента дома специалисты рекомендуют именно стальные стержни.

Диаметр арматуры зависит от расчетной нагрузки на фундамент в целом. Так, для легких каркасных построек небольшой этажности можно использовать стержни сечением 10-12 мм, для более мощных строений – 14 и даже 16 мм. Для достижения максимальных прочностных характеристик армирование ленточного фундамента лучше выполнить в два уровня с установкой промежуточных вертикальных стержней.

Производители стеклопластиковых аналогов заявляют о возможности уменьшения диаметра арматуры из композитного материала по сравнению со стальной при сохранении прочности. Инженеры и практикующие строители с недоверием относятся к данным заявлениям и не решаются полностью заменить металлические прутки в ленточных и плитных основаниях. Поэтому, все рекомендации на тему, какая арматура нужна для строительства ленточного фундамента дома, сводятся именно к насеченным стержням из стали.

к оглавлению ↑

Выбор арматуры для плитного фундамента

Планируя строительство дома на активных неспокойных грунтах, строители отдают предпочтение монолитным основаниям в виде плоской плиты определенной толщины. Преимущества этого типа перед ленточным аналогом в данном случае более чем очевидны, несмотря на значительное увеличение общего бюджета работ. При этом неизбежен вопрос, какую арматуру использовать для плитного фундамента.

Поскольку, нагрузка на основание в данном случае значительна, и масса возводимых строений, как правило, велика, то применяют исключительно металлические стержни. Аналогично, для преодоления действующих на фундамент нагрузок лучше выбирать арматуру увеличенного по сравнению с ленточным типом сечения. Наиболее распространен для плитных оснований диаметр арматуры 14 и 16 мм.

к оглавлению ↑

Определяем требуемое количество материалов

Выше мы выяснили, какие бывают виды арматуры для фундамента и рассмотрели особенности использования каждого из них. Прежде чем перейти к описанию расчета количества требуемых для армирующего каркаса материалов, остановимся подробнее на его устройстве.

Мы уточнили, для чего нужна арматура в фундаменте. Она образует внутренние элементы жесткости, препятствующие разрушению основания строений. Для того, чтобы она выполняла свою задачу с максимальной отдачей, необходимо правильно изготовить армирующий каркас.

Расчет арматуры

Он представляет собой уложенные в два ряда прутья. При этом каркас ленточного фундамента состоит из двух параллельных рядов стержней, соединенных поперечными и вертикальными обрезками арматуры. В основе плитного основания стержни образуют две сетки, расположенные друг над другом. Обязательным условием является углубление стержней внутрь бетонной заливки.

к оглавлению ↑

Расчет ленточного основания

Для примера определим требуемое количество арматуры ленточного фундамента под дом 6х6 метров с одной перегородкой. Исходя из параметров здания, общий периметр стен будет равен 6х4+6=30 метров. Стержни укладываем в четыре полосы, следовательно, длину стен умножаем на 4, получая 120 метров.

Для сохранения высокой прочности армирующего каркаса отдельные стержни в углах дома должны перекрывать друг друга не менее чем на 1 метр. Исходя из этого, общий метраж стержней должен быть увеличен на 16 метров и с последующим округлением в итоге получим количество арматуры 140 метров.

Схема расчета арматуры для ленточного основания

Поперечные горизонтальные и вертикальные вставки при размере сечения ленты 1,5х0,5 метра равны соответственно 1,4 и 0,4 метра. Их устанавливаем с шагом 1 метр попарно. Следовательно, длина таких стержней будет равна 60х1,4+60х0,4=80,4+24=105 метров. Из-за отсутствия нагрузки на них диаметр можно уменьшить до 6-8 мм, взяв гладкую проволоку.

Для соединения элементов каркаса применяют мягкую вязальную проволоку. На каждое соединение ее требуется 0,3 – 0,5 метра в зависимости от диаметра арматуры. Точек соединения для нашего варианта потребуется 30х4=120. Выполнив расчет количества вязальной проволоки, получим необходимую длину 120х0,3=36 метров. Добавив несколько метров для соединения по углам, округлим метраж до 50.

к оглавлению ↑

Расчет плитного основания

Выше нами были даны рекомендации, из какой арматуры делать фундамент. Расчет ее количества зависит от конкретного типа. Так, плитный фундамент того же размера 6х6 потребует гораздо большего количества арматуры. Стандартный размер ячеек сетки 25 см. Следовательно, количество стержней определяем по формуле: 6/0,25х4=96, а общая длина 96х6=576 метров.

Вертикальные стойки при толщине плиты в 25 см будут равны 0,15 метра. А их общая длина определится как 24х24х0,15=86,4 метра. Округлив, получим дополнительно 90 метров арматуры на стойки, что даст общее количество 666 метров.

Количество соединений стержней верхней и нижней сетки к стойкам будет определяться как произведение точек вязки на 4, так как каждая арматура крепится к вертикальным проставкам: 24х24х4=2304, а общая требуемая длина 2304х0,15=345,6 метра.

Приведенные расчеты наглядно показывают значительное превышение плитного основания дома перед ленточным по материалоемкости. Перед тем, как выбрать арматуру для фундамента необходимо выполнить расчеты финансовых затрат на всю конструкцию.

к оглавлению ↑

Монтаж армирующего каркаса

Выбрав, какой арматурой армировать фундамент, необходимо правильно изготовить армопояс. Для этого закупается необходимое количество стержней и непосредственно на площадке режется на куски нужной длины. Так, для ленточного основания 6х6 продольные стержни должны иметь длину 8 метров с учетом угловых загибов.

С помощью приспособлений арматуру сгибают в размер и опускают в предварительно выкопанный котлован, подложив под нижний ряд половинки кирпича для обеспечения необходимого зазора. Связывают проволокой стержни между собой и закрепляют горизонтальные обрезки с шагом 1 метр. В углах расстояние можно уменьшить до 0,5 метра.

Далее крепим проволокой вертикальные куски и привязываем к их верхним торцам второй слой каркаса. Стержни для него можно предварительно связать на земле и укладывать готовую конструкцию. Угловую вязку проволокой удобно выполнять специальным ручным приспособлением или насадкой на шуруповерт.

Таким образом, мы выяснили, какая арматура идет на ленточный фундамент, привели пример выполнения расчета количества материалов. Технология изготовления армирующего каркаса не сложна, но требует высокой ответственности и качества работ. Не всегда можно однозначно утверждать, чем лучше армировать фундамент. Необходимо уточнить все параметры строения и условий места строительства.



stroykarecept.ru

Какую арматуру использовать для фундамента дома?

Виды и марки арматуры

Для укрепления основания сегодня используются две основные разновидности арматуры:

  • Металлическая. Представляет собой стальные прутья различного диаметра с гладким или ребристым винтовым сечением для улучшения качественных характеристик.
  • Стеклопластиковая. Современная композитная арматура, изготовленная из стекловолокна, базальта или кевлара. Для оптимального сцепления с бетоном на прутьях формируется ребристая поверхность, которая покрывается песком.

Таблица замены арматур

Равнопрочностная замена стальной арматуры — подбор композитной арматуры такого диаметра, при котором ее прочность будет соответствовать прочности металлической арматуры заданного диаметра.

Соответствие диаметров при равнопрочностной замене арматур
  Диаметр, мм
Стальная арматура класса 6 8 10 12 14 16 18 20 22 25
Композитная арматура 4 4 6 8 10 12 14 16 18 20

Количество метров арматуры в 1 тонне

Сравнение количества метров в одной арматуры
  Диаметр, мм
  4 6 8 10 12 14 16 18 20 22 25
Стальная арматура класса - 4505 2532 1621 1126 826 633 500 405 336 260

Количество килограммов арматуры в 1 километре

Сравнение количества метров в одной арматуры
  Диаметр, мм
  4 6 8 10 12 14 16 18 20 22 25
Стальная арматура класса - 220 400 620 890 1210 1580 2000 2470 2980 3850
Композитная арматура 20 36 80 140 230 320 440 580 730 - -

Каждый класс арматуры промаркирован, как в старом (А-I), так и новом (А240) формате.

Класс арматурной сталиДиаметр профиля, ммВременное сопротивление разрыву, МпаОтносительное удлинение после разрыва, %Марка стали
А-I (А240) 6-40 373 25 Ст3кп, Ст3пс, Ст3сп
А-II (А300) 10-40, 40-80 490 19 Ст5сп, Ст5пс, 18Г2С
Ас-II (Ас300) 10-32, (36-40) 441 25 10ГТ
А-III (А400) 6-22, 6-40 590 14 35ГС,25Г2С, 32Г2Рпс
А-IV (А600) (6-8), 10-18, 10-32, (36-40) 883 6 80С, 20ХГ2Ц
А-V (А800) (6-8), 10-32, (36-40) 1030 7 23ХГ2Ц

Кроме того, существуют дополнительные обозначения. Например, буква «З» – данная арматура не подвержена коррозии, «С» – прутья легко свариваются, «Т» – материал был подвергнут упрочнению посредством термомеханического метода.

Виды арматуры для различных типов фундамента

Для ленточного монолитного основания необходимо выполнять верхний и нижний пояс армирования. В зависимости от расчетной нагрузки используется арматура с диаметром от 10 до 14 мм. Каждая продольная пара в поясе соединяется гладкими прутьями 8 мм с шагом 500 мм как в горизонтальном, так и в вертикальном сечении.

При буронабивном фундаменте применяются ребристые пруты диаметром 10-12 мм. Исходя из размера, формы заливки, для каждой сваи их используют по несколько штук. В качестве связки используется гладкая арматура с сечением 6 мм.

Для плитного основания берут ребристую арматуру диаметром 10-16 мм в зависимости от конкретных характеристик грунта и с учетом расчетной несущей нагрузки строения. Двойной армированный пояс представляет собой клетки из прутьев со сторонами по 200 мм.

Для формирования единого арматурного каркаса фундамента используется монтажная арматура (АI). Строительная арматура (АIII) применяется для участков с повышенным растяжением.

Как правильно рассчитать армирование?

Расчет арматуры выполняется на основании требований СНиП 52-01-2003. В первую очередь необходимо определить расчетную нагрузку здания, изучить особенности грунта и выбрать оптимальный тип фундамента.

После этого приступают к расчету конкретного количества арматуры каждого класса (монтажной и строительной), исходя из полученных данных. Выполняется подсчет продольной и поперечной арматуры с учетом шага связки, а также размеров каркаса дома и количества необходимых поясов армирования.

Как правильно устанавливать арматуру?

Правильное соединение арматуры обеспечивает высокую прочность железобетонного основания, препятствуя возникновению трещин и обеспечивая сопротивляемость к различным нагрузкам.

Вязка. Арматура соединяется перехлестом, крест-накрест. Для горизонтальных элементов используются ребристые прутки, для поперечин – гладкие. Вязка выполняется при помощи стальной гибкой проволоки с низким содержанием углерода толщиной 1,2-1,4 мм. Также для этих целей могут быть использованы специальные пластиковые хомуты с сердцевиной из стальной нити.

В качестве дополнительного оборудования применяют специальный пистолет или дрель с насадкой в виде крючка для вязания, что позволяет существенно снизить трудозатраты. Также можно использовать обыкновенные плоскогубцы. Обратите внимание, что скрутка после обрезки лишних концов должна быть хорошо зафиксирована и прижата к каркасу.

Сварка. Выполняется по ГОСТ 14098–91. Для качественного соединения армирующих элементов может быть использовано несколько способов сварки: электрошлаковая, полуавтоматическая, ванно-шовная, электродуговая ручная, контактная, ванная. В зависимости от требований прочности, применяют несколько видов соединений – тавровые, стыковые и нахлесточные. Сварка применяется только к арматуре А400С и А500С, выдерживающей термическое воздействие.

Основное преимущество данной технологии – минимальные временные затраты, что особенно актуально при больших масштабах строительства. Однако в результате сварки снижаются прочностные характеристики арматурных прутьев в местах соединения, а сам шов отличается повышенной хрупкостью. Поэтому такие силовые конструкции не рекомендуется применять при уплотнении бетона вибропрессом. Сварка арматуры также не проводится для фундаментов на участках с болотистым грунтом.

Выбор и расчет армирования необходимо выполнять еще на этапе проектирования дома. Только при жестком соблюдении требований проектной документации во время строительства можно гарантировать высокое качество основания.

mvlife.ru

Арматура для фундамента: выбираем правильно

Основой крепости и долговечности любой постройки является фундамент. И не просто фундамент, а надёжный и прочный, способный выдержать планируемые нагрузки и противостоять природным катаклизмам. На его качество влияют, во-первых, тип выбранного основания и марка бетона; во-вторых, хорошая гидро- и теплоизоляция, наличие дренажной системы и отмостки; в-третьих, правильное армирование фундамента.

Что такое армирование и для чего оно нужно

Армирование — метод увеличения мощности основного материала. Залили фундамент бетонным раствором — получили бетонную конструкцию. А вот насколько она будет прочной и какой вес способна выдержать, зависит от марки бетона, его качества, глубины фундамента и т. д.

Колизей, например, простоял века, причём в сейсмоопасной зоне, пока не был разрушен и то в основном благодаря человеческому фактору. А ведь об армировании тогда даже не слышали. Но там и фундамент был, по исследованиям археологов, уникальным бетонным монолитом толщиной 13 м и глубиной 9 м. Естественно, он мог выдерживать такую махину тысячелетиями.

Фундамент Колизея — бетонный монолит глубиной 9 м и толщиной 13 м, поэтому он выдерживает огромный вес тысячелетиями

Но мы такие фундаменты не возводим, иначе строительство обойдётся в кругленькую сумму. Поэтому с развитием металлургии в строительной отрасли начали применять более простые и эффективные инженерные решения — заливать бетонный раствор на металлический (арматурный) каркас, то есть делать армирование. В результате получалось уже не просто бетонное основание, а железобетонное. Более прочное, надёжное, долговечное, способное выдержать намного бóльшие нагрузки.

Ведь сам бетон — неэластичный материал и под влиянием неровной нагрузки или сил морозного пучения чисто бетонный фундамент начнёт деформироваться. А заложенная внутри арматурная сталь возьмёт практически всю нагрузку на себя.

Делать армирование необязательно, но отказ от использования арматуры непременно должен обосновываться конструкторскими расчётами и целесообразностью, а не одним желанием сэкономить. Да и в таких случаях нужно учитывать ряд факторов — особенности грунта, глубину промерзания, уровень подземных вод и прочее.

Обойтись без армирования допустимо при возведении строений на скальных грунтах и крупнообломочных, непучинистых песчаных, которые сами имеют хорошие несущие показатели.

Зачастую не армируют фундамент при сооружении лёгких конструкций из рубленых брёвен, деревянного бруса, щитовых домов.

При возведении лёгких деревянных строений иногда армирование фундамента делать не обязательно

Но это, пожалуй, и всё, а в остальных случаях армирование фундамента не только нужно, а неизбежно.

Арматура для фундамента и её виды

Производство фундаментной арматуры основано на использовании стали класса Ат400С– Ат1200С. Но в последнее время в гражданском строительстве пластиковые изделия активно вытесняют своих стальных собратьев, т. к. ничуть не уступают металлу по основным свойствам, но дешевле, да и работать с ними гораздо удобнее. Для пластиковых стержней используют стеклянное волокно, углеродное и базальтовое.

Арматура классифицируется по следующим признакам:

  • по мануфактуре: пластиковая (композитная) и стальная;
  • по способу производства: горячекатаная стержневая, пряди и канаты арматурные, круглая проволочная холоднотянутая;
  • по использованию в конструкции: напрягаемая и ненапрягаемая;
  • по виду профиля: арматурные штифты квадратные и круглые, гладкоповерхностные и рифлёные. Последние имеют круглое сечение и два долевых ребра, что обеспечивает добавочную жёсткость при сцеплении с бетоном, а значит бóльшую прочность строению в целом;
  • по предназначению: распределительная — для равномерного распределения тяжести, рабочая — для снижения нагрузочной мощности и монтажная — для поддержания в нужном положении стальных прутов при бетонировании;
  • по способу сборки: штучная арматура, арматурные каркасы и сетки.

Рифлёную (ребристую) арматуру используют при создании продольных верхних и нижних звеньев арматурного остова, куда припадает самая большая нагрузка.

Металлическая рифлёная арматура имеет разные профили: кольцевой (верхний), серповидный (средний) и смешанный (нижний)

Множественные поперечные прутья могут быть меньшей толщины и с гладкой поверхностью.

Стальная арматура А1 12 мм — это прутки круглого сечения, гладко поверхностные, которые широко востребованы практично в каждом современном строительстве. Широкий спектр применения делает её незаменимым и универсальным строительным материалом

Изделия с квадратным сечением (5–200 мм) применяют при формировании угловых опор, но чаще при сооружении разнообразных заборов.

Любой тип арматуры имеет свой запас прочности, тем не менее все они должны соответствовать предъявляемым к ним требованиям ГОСТ, куда входят:

  • хорошая сцепка с бетоном;
  • повышенная эластичность и крепость;
  • устойчивость к коррозии;
  • высокий коэффициент прочностной усталости.

Пластиковая фундаментная арматура

Основным исходным сырьём для изготовления пластиковой арматуры служат минеральные волокна, а связующими элементами — полимеры на основании эпоксидной смолы. Так же, как и стальная, она проходит жёсткий контроль по проверке качества сырья, на соответствие типовым размерам и параметрам использования, с подтверждением точности процесса производства.

Композитные каркасы, прошедшие проверку, имеют необходимые характеристики:

  • экологичность: пластиковые стержни весьма востребованы при постройке эко-домов;
  • маленький удельный вес и отсутствие привязки к стандартным размерам;
  • стойкость к электромагнитным волнам;
  • долговечность: нормативный срок эксплуатации превышает 80 лет;
  • отличное сопротивление коррозии и действию агрессивной среды, что даёт возможность использовать пластиковую арматуру в любых почвах;
  • низкая теплопроводность: хорошая морозоустойчивость в отличие от металлических прутьев, которые в зданиях с бетонной основой и стенами могут создавать так называемые температурные мостики (потери тепла), что потребует дополнительного утепления фундамента;
  • отсутствие швов;
  • способствуют наилучшему застыванию бетонного раствора благодаря одинаковому коэффициенту теплового расширения;
  • предел прочности пластиковой арматуры выше в 2–3 раза, чем металлической, что позволяет приобретать изделия меньшего диаметра, экономя на строительстве.

Пластиковая арматура сегодня вытесняет стальную благодаря своему малому весу, низкой стоимости, удобной транспортировке и простоте в работе

Но вместе с преимуществами пластмассовые арматурные стержни имеют и свои недостатки:

  • чётко ограниченная узконаправленная сфера применения, где пластиковые арматурные стержни проявляют свои лучшие свойства; использование вне этих рамок будет менее результативным;
  • низкий коэффициент изгиба, почти в 4 раза ниже, чем у стальной арматуры, т. е. придать нужный изгиб на стройплощадке пластмассовым элементам нельзя, придётся заказывать изделия нужной формы;
  • их нельзя сваривать, а как раз сварное крепление более надёжное, хотя уже нашли решение — ещё на стадии производства во внутреннюю часть некоторых видов пластиковой арматуры впаивают стальную трубу, что позволяет применить электросварку.

Суммируя все преимущества и недостатки, учитывая постоянное удорожание сталепроката, можно сказать, что выбор композитной фундаментной арматуры вполне обоснован экономической рентабельностью.

Особенности стеклопластиковой арматуры

Это схема склеивания волокон стеклоровинга с помощью полимерных связующих. Используется для армирования бетонных конструкций. Стеклопластиковая фундаментная арматура, бесспорно, является лидером продаж, благодаря уникальным свойствам и доступности для рядовых застройщиков:

  • абсолютный диэлектрик;
  • отличается удивительной лёгкостью, устойчивостью к истиранию, воздействию щелочей и кислот;
  • стоимость её намного ниже стальной арматуры и ниже базальтопластиковой, хотя обладает она не менее высокими качествами, разве что лишь чуть-чуть уступает последней по устойчивости к коррозии.
Особенности базальтопластиковой арматуры

Производится на основе волокон базальтовых и полимерных связующих материалов. Отличается долговечностью и необыкновенной прочностью. Выпускается в виде стержней Ø 4–16 мм, с характерной спиралевидной рельефностью.

Базальтопластиковая арматура имеет множество преимуществ в сравнении со стальной, в результате чего применение её становится наиболее выгодным по целому ряду факторов: надёжность, лёгкость, простота в доставке и монтаже

Высокие механико-технические показатели дают возможность её использования в широком диапазоне: для ремонта, реставрации, переделки и строительства как частных проектов, так и объектов массового назначения.

Базальтовая арматура дороже других пластиковых аналогов, но обусловлено это высокой стоимостью исходного сырья — экологически чистого природного базальта, в состав которого входит титаномагнетит.

Стальная фундаментная арматура

Классика вне времени — так можно назвать традиционную стальную арматуру. Самые распространённые её виды производятся из стального проката М35ГС и М25ГС, диаметр таких арматурных стержней колеблется в пределах 10–40 мм, длина 5,3–12 м. Если нужна арматура нестандартных размеров, то её изготавливают по заказу.

Стальные стержни используются для ленточного каркаса

Основные достоинства стальных изделий:

  • надёжность, проверенная годами;
  • стойкость к большим нагрузкам;
  • стальные составляющие можно просто связывать проволокой или использовать сварку, что значительно увеличит прочность соединения каркаса или сетки;
  • отличная электропроводимость (в отличие от пластиковых изделий) — при больших уличных морозах есть возможность пустить ток через каркас для прогрева бетона.

Из недостатков стоит отметить:

  • подверженность коррозии. Конечно же, есть изделия из коррозиестойкой стали, но они дорогие, поэтому используются крайне редко;
  • немалый вес, до 10 раз тяжелее аналогичной пластмассовой;
  • высокая теплопроводность;
  • продаётся только определённой длины, поэтому транспортные расходы выше, чем при закупке композитной арматуры, которая реализуется отрезками и в бухтах;
  • невозможность использования на некоторых строительных объектах (например, лечебно-диагностических, где используются аппараты МРТ, очень чувствительные к воздействию полей, создаваемых металлами).

Возможно, традиционный путь порой не самый лучший, но опытные строители отмечают «резиновые» особенности композитной арматуры, особенно стеклопластиковой — её способность растягиваться при изгибе, предоставляя, таким образом, бетону самому работать на растяжение. Он же с этим справляется не лучшим образом. Так что решайте сами, заслуживают ли новинки вашего доверия или оптимальнее вечная классика.

Другие виды фундаментной арматуры

В качестве сырья для арматуры подойдёт любой состав, устойчивый к изгибающим нагрузкам. Сейчас строители охотно используют фибровые волокна вместо арматурных штифтов. Это модификация старого способа упрочнения строительных смесей, в которые когда-то добавляли шерсть, солому или камыш. Современные фибровые волокна изготавливаются из стекловолокна, низкоуглеродистой марки стали, полиамида и полипропилена.

Армированный таким методом бетон устойчив к истиранию, резким колебаниям температур, вибрации. Имеет высокую плотность, немалую прочность на изгиб и растяжение, не даёт усадочных трещин.

Сетка для заливки фундамента

Арматурная сетка — важный элемент армирования фундамента. Предназначена для укрепления кирпичной или блочной кладки и армирования бетонных блоков. В её функции входят:

  • препятствие деформации из-за неровных нагрузок;
  • принятие на себя растягивающих усилий;
  • сохранение формы конструкции и недопущение усадок.

Для чего нужна армирующая сетка

Это силовая опора для фундамента, без которой он будет недолговечным. Под действием жары, морозов, снегов, дождей, ультрафиолета, пучения, колебаний почвы и т. д. бетон со временем начнёт разрушаться, а вместе с ним и всё строение. Чтобы этого избежать, перед заливкой формы бетонным раствором внутрь закладывают армирующую сетку.

Арматурная сетка — силовая опора фундамента

При её создании нужно правильно выбрать сечение, шаг между поперечными выступами и высоту выступа.

Специалисты советуют при изготовлении армирующей сетки придерживаться следующих параметров:

  • не использовать арматурные обрезки, поскольку стыковка производится внахлёст, и при большом объёме соединений это приведёт не к экономии, а к перерасходу материала;
  • ячейки между арматурными прутьями желательно делать Ø 150–250 мм;
  • креплений должно быть не меньше половины объёма всех пересечений;
  • сваривать можно арматуру с пометкой «С», остальную лишь вязать.

Чем вязать арматурную сетку

Чаще всего делают связку пластиковыми хомутами или проволокой (мягкой, Ø 1,1–1,5 мм, заранее нарезанной кусками длиной 10–20 см).

Вязать пластиковыми хомутами быстрее, легче и удобнее проволоки, но ненадёжнее. При морозе они могут трескаться, поэтому в зимнее время хомуты не рекомендуется использовать. Они хороши для лёгких построек или для связки композитной арматуры.

Видео: простые советы как быстро и легко связать арматурный каркас хомутами

Способы крепления стыков

Для вязки сетки проволокой понадобятся инструменты:

  • кусачки небольшие и плоскогубцы;
  • сделанные самостоятельно или покупные крючки определённой формы;
  • пистолет вязальный.

Самый простой способ вязки — сложенная вдвое проволока заводится снизу в зонах пересечения. Её концы закручиваются плоскогубцами или кусачками и загибаются поближе к сетке.

Крепление крючками делается аналогично. Разница в том, что в точках загиба делают петлю и заводят в неё крючок. Затем свободными концами обхватывают стык, перегибая за петлю с крючком, и, вращая до упора, фиксируют соединение.

При больших объёмах понадобится вязальный пистолет, что значительно ускорит рабочий процесс, поскольку соединение происходит мгновенно.

С помощью вязального пистолета делают соединения поперечных и продольных штифтов при больших объёмах. К сожалению в труднодоступных местах его использовать невозможно

Армирование фундамента своими руками

Бетон устойчив лишь к определённым видам нагрузок. Самостоятельно он не переносит изломов и растяжений. Чтобы увеличить его сопротивляемость именно к таким нагрузкам, проводится горизонтальное или вертикальное армирование:

  • горизонтальное армирование покрывает нажим на фундамент от веса строения и встречное ему давление грунта;
  • вертикальное усиливает углы и те части фундамента, на которые приходится боковой напор.

Максимальный результат достигается при одновременном использовании этих технологий.

Параметры арматуры для фундамента

Если вы будете делать армирование фундамента самостоятельно, то вначале определитесь с классом арматурных прутков и подходящим диаметром относительно полагаемой нагрузки, сложности грунта и разновидности фундамента.

Арматуру тоньше 10 мм, как правило, для укрепления фундамента не используют. При возведении лёгких деревянных построек, если делают армирование, то стержнями от Ø10 мм, а при постройке тяжёлых зданий или на пучинистом грунте не меньше Ø15–17 мм.

При средних размерах постройки на нейтральном грунте для усиления свайного основания используют арматуру Ø 10 мм, ленточного Ø 12 мм, а для плитного Ø 14 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунта и массы здания

Шаг укладки арматуры

Размер шага рассчитывается по типу основания и сложности почвы.

При армировании столбчатой свайной основы ориентируются на диаметр фундаментных столбов. Очень важно выдержать расстояние от столба до арматуры, чтобы оно было не меньше 5 см. Горизонтальные направляющие укладывают в полуметре друг от друга.

В ленточных основаниях, где ключевая нагрузка приходится на горизонтальные составляющие, их укладывают по две снизу и сверху при стандартной ширине 30–40 см. Если ленты шире, то используют в каждом ряду 3–4 арматурных штифта. Обычно делают два горизонтальных ряда (отступая на 5 см от верхнего края и на столько же от нижнего). Соединяют шагом в 30–50 см секущими прутками.

Для фундамента плитного шаг меняется в пределах 20–30 см (чем увесистее здание и сложнее сама почва, тем шаг делают меньше).

Соединение арматуры

Есть два основных способа соединения поперечных составных частей каркаса и продольных: использование сварки и вязка арматурной проволокой.

Соединение сваркой делается быстро, однако в местах сваривания металл под действием высокой температуры становится более хрупким и подверженным коррозии, что очень плохо при укладке в бетон. А также точечное сварное соединение легко сломать при заливке раствора и утрамбовке.

Сварочное соединение делается быстро, но металл в местах сваривания становится более хрупким

Кроме того, сварное соединение каркаса довольно прочное, но само основание лишено подвижности, и не способно реагировать на колебание грунта. Это создаст дополнительное напряжение в бетоне и его растрескивание со временем.

Поэтому на сыпучих и пучинистых почвах лучше делать вязку проволокой. Вручную или с помощью облегчающих процесс механизмов по такой же схеме, как и вязка армирующей сетки, описанная выше.

Имеется ещё один вид соединения — резьбовое, но используется оно в частном домостроении крайне редко из-за необходимости наличия специального оборудования для нарезки резьбы и умения это сделать правильно.

Соединение арматуры с помощью резьбы, несмотря на свои хорошие показатели, редко используется частными застройщиками, поскольку предполагает наличие специального оборудования и определённых навыков

При этом такое соединение имеет свои достоинства:

  • достигается равномерность соединения;
  • упрощается контроль качества стыков;
  • ускоряются работы по изготовлению каркаса.

Не используйте хомуты пластиковые для соединения стальной арматуры. Они не выдержат нагрузки при заливке, особенно если заливают раствор при низкой температуре.

Расчёт количества арматуры для разных фундаментов

При расчёте следует учесть, что количество армирующего материала зависит от типа основания и его размеров, а также от сложности грунта (чем состав почвы сложнее, тем больший объём арматуры понадобится).

Плитные основания

Понять методику расчёта лучше на примере.

Исходные данные: основание дома 7х5 м, плита перекрытия толщиной 30 см, возьмём шаг 20х20 см. Будем делать 2 армированных пояса (нижний пояс и верхний) и связывать их отвесными прутками.

  1. Рассчитываем, сколько арматурных прутков потребуется для укладки вдоль основания — 7 м : 20 см = 35 штук.
  2. Вычисляем, сколько арматурных прутков потребуется для укладки поперёк основания — 5 м : 20 см = 25 штук.
  3. Делаем подсчёт общего количества арматурных штифтов для создания двух горизонтальных поясов — 35 х 7 м + 25 х 5 м = 370 х 2 = 740 м + маленький резерв на соединение. Итого, нужно 750 м погонных ребристого прутка.
  4. Высчитываем, сколько понадобится арматурных стержней для отвесных стоек. Их количество, равное точкам пересечения — 35 х 25 = 875 штук. Высоту стоек нужно делать меньше на 10 см от толщины нашей плиты (по 5 см для отступа снизу и сверху). Значит — 875 х 20 см = 175 м погонных арматуры необходимо для вертикальных (отвесных) стоек. Округляем результат до 180 м.

Всего для усиления плитного фундамента размером 7х5 м надо закупить 920 м (740 м + 180 м) рифлёного прутка и около 1100 м проволоки для соединения.

Проволоку считают исходя из следующего:

  • соединяют вначале все составные части нижнего пояса;
  • в зонах соединения ставят отвесные стойки и перевязывают;
  • затем делают привязку верхнего пояса к нижнему, устанавливая прежде долевую арматуру, а затем секущую.

Получается, что обвязка в каждом месте пересечения делается дважды. С учётом того, что для крепления вязкой в одной точке потребуется 25–50 см проволоки (в зависимости от диаметра арматуры), считаем её количество — 875 х 30 см (взято в среднем на 1 точку) х 2 = 525 м для обвязки одного пояса. Умножаем надвое и получаем 1050 м. Округляем до 1100 м.

Для ленточных и плитных оснований расчёт выполняется аналогично с учётом их конструктивных особенностей.

Видео: как рассчитать расход арматуры и сделать армокаркас для бетонирования

Расчёт стоимости арматуры для фундамента

Исходя из того, что армирующие составляющие чаще продают в килограммах, расчётное количество материала в погонных метрах нужно перевести в массу. Поинтересуйтесь у продавца, сколько весит один метр погонный нужной вам арматуры и какова стоимость 1 кг (или тонны). Перемножив расчётный метраж на цену и вес, узнаете стоимость необходимого для армирования основания материала.

Технология укладки арматуры

Опишем методику армирования наиболее распространённого ленточного фундамента. Изготавливать армирующий каркас можно прямо в опалубке или поблизости на незанятом участке. Первый вариант предпочтительней, он даёт возможность контролировать правильность проведения работ. Но зато второй вариант проще, особенно если собирать остов самостоятельно.

  1. Приподнять до 5–7 см дно траншеи, используя кирпичи или плоские камни, на которые затем укладываются продольные арматурные штифты (ребристые).
  2. Сделать из гладкого прутка меньшего диаметра поперечины и положить их с выбранным шагом (не больше 60 см).
  3. Закрепить вертикальные стойки к продольным пруткам.
  4. Привязать арматурные компоненты верхнего пояса и зафиксировать на них пересекающие арматурные прутки.
  5. Уложить на дно траншеи готовые составляющие каркаса и связать долевые части внахлёст.

Второй и третий пункты можно заменить, если использовать единые хомуты, которые выполняют функции как поперечной арматуры, так и отвесной связки. Располагать их нужно на расстоянии шага равного 3/8 от высоты основания (но не ближе чем 25 см друг от друга).

Важно при армировании фундамента точно укрепить углы.

  1. Выгнутую под углом 90° арматуру в точке излома привязать к отвесной стойке.
  2. Затем концы арматурного штифта, которые находятся на соседних стенах, связать с прямыми отрезками внахлёст. Величина нахлёста равна сорока диаметрам самого прутка.
  3. Установить прутки с шагом вдвое меньшим, чем при увязке поясов на прямых участках.

Чтобы исключить возможное разрушение армирующего каркаса необходимо все его звенья надёжно изолировать слоем бетона. Для этого нужно проследить за тем, чтобы края арматуры не выходили за пределы фундамента и находились на расстоянии не меньше полуметра от земли и стен опалубки.

Видео: укладка арматуры в ленточный фундамент

Выбор арматуры зависит от массивности сооружения, вида грунта на участке, типа используемого фундамента и бетона. Правильно подобрав арматуру и рассчитав её количество и стоимость, можно своими руками создать надёжный армированный фундамент, который прослужит долгие годы.

kakpostroit.su
