Камин своими руками в частном доме – Как сделать камин своими руками: пошаговая инструкция и порядовка

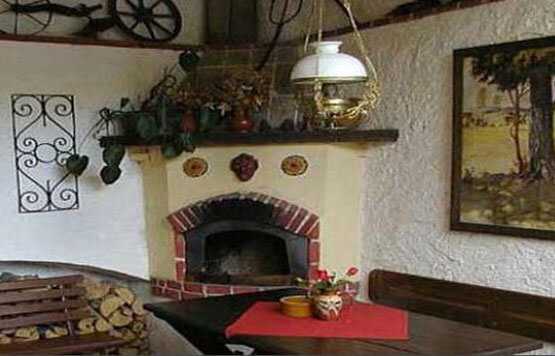

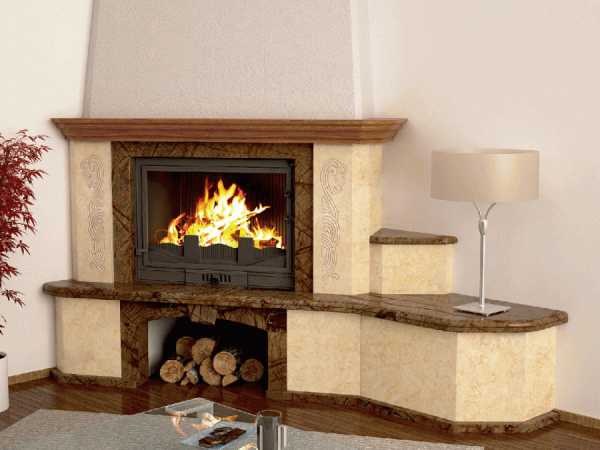

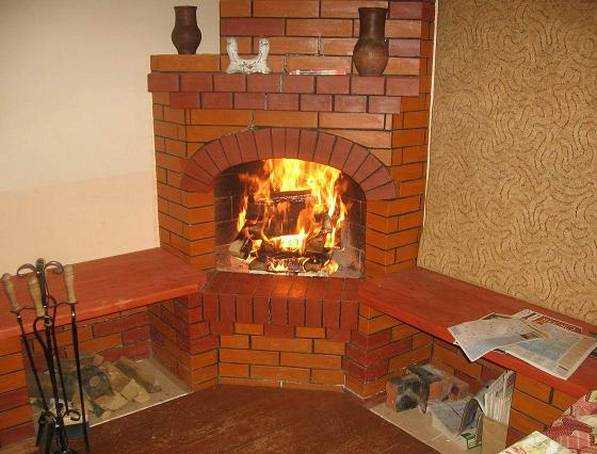

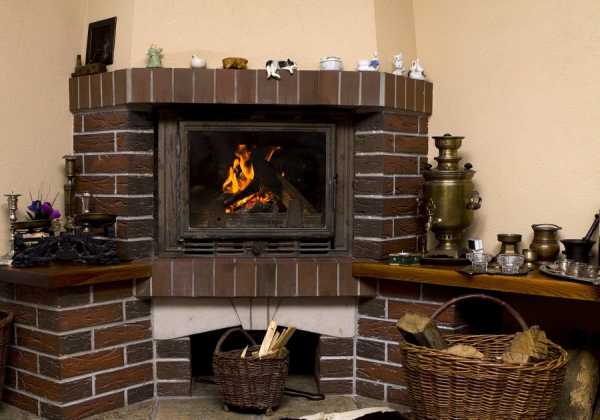

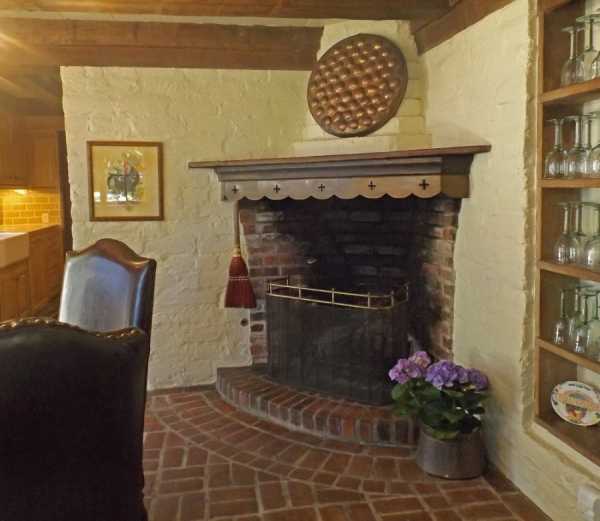

Угловые камины можно назвать идеальным вариантом для маленьких комнат, хотя не исключается возможность их установки в помещениях большого размера. В зависимости от отведенного места можно сделать компактный и аккуратный камин, а можно возвести массивную и монументальную конструкцию.

Камины углового типа чаще всего строят из жаропрочного кирпича. Однако можно воспользоваться более простым вариантом и приобрести готовую металлическую топку.

Сделать угловой камин своими руками пошагово может каждый, так как его конструкция не сложная. Важно только сохранить внутреннюю часть топки и дымоходный канал, в остальном можно положиться на свою фантазию. Боковые полки могут быть увеличены или уменьшены, поверхность может быть облицована любым материалом в зависимости от предпочтений хозяина и его материальных возможностей.

Установка камина любого типа позволит изменить интерьер помещения, сделав его более комфортным и уютным.

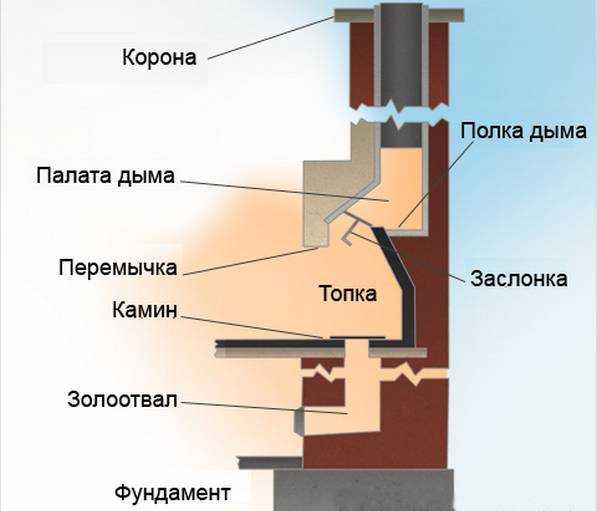

Строение каминов

Перед тем, как собрать камин своими руками, следует изучить его строение. Основными конструктивными элементами любого камина является следующее:

• Топка – место для закладки и сжигания топлива.
• Сборник продуктов горения топлива, располагается непосредственно над  топкой и направляет дым в специальный канал.
• Дымоотводный канал.
• В моделях с закрытой топкой имеется поддувальное отверстие.
• Углубление, в котором хранят дрова.

Очень важно правильно оформить фасадную часть камина, включая портал вокруг топки. Функциональные свойства строения от этого не изменятся, а вот неаккуратный внешний вид может испортить весь интерьер. Следовательно, внешняя отделка камина также заслуживает внимания, как и пошаговая кладка каминов своими руками.

Конструкция некоторых моделей предполагает наличие встраиваемых теплообменников, которые подсоединяются к системе водяного или воздушного отопления. В этом случае появляется возможность обогрева одной или двух комнат. Для таких каминов рекомендуется обустраивать закрытые топки. Это уменьшает напрасный расход тепла, и отопление становится более эффективным.

Выбор места расположения

При выборе места для установки камина важно учитывать не только эстетические и функциональные стороны вопроса, но и особенности конструкции.

При обустройстве дымоотводной трубы, которая обязательно должна выводиться на улицу через потолочное перекрытие и кровлю, следует избегать попадания на балки перекрытия или стропила.

Чтобы камин эффективно обогревал комнату, необходимо так выбрать место, чтобы создавалась своеобразная завеса на пути потока холодного воздуха.

Не стоит располагать конструкцию напротив окна, в этом случае повышается вероятность создания сквозняков.

В любом случае необходимо помнить, что отопить весь дом с помощью камина невозможно. Его используют в качестве дополнительного обогрева, чтобы создать в помещении микроклимат для комфортного проживания.

После выбора оптимального места расположения камина просчитывают размеры будущего строения. По ним составляется чертеж конструкции, и переносят на место установки размеры основания. Этот этап при решении задачи, как сделать камин в домашних условиях, считается очень важным, так как позволяет наглядно определить габариты строения и степень его выступа в сторону комнаты.

Правила выбора топки

Металлическая топка оснащена специальным патрубком, поэтому при выборе такого варианта подбирают дымоходную трубу в соответствии с диаметром патрубка.

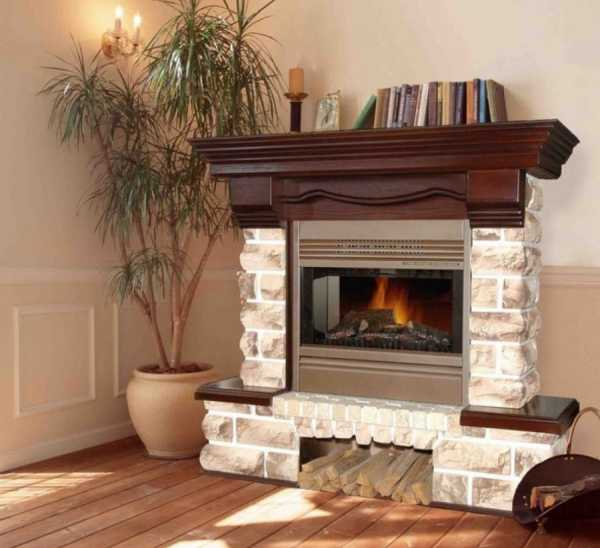

Специализированные магазины предлагают огромный выбор каминов с топкой любой конфигурации. Это может быть открытый, закрытый, сквозной или односторонний вариант. Кроме того топка может иметь встроенный теплообменник, позволяющий подключать камин к контуру водяного отопления.

Традиционным вариантом является кирпичная топка. При решении вопроса, как сделать простой камин, рекомендуется использовать белый шамотный кирпич, характеризующийся устойчивостью к сильному нагреванию. Кирпичная кладка должна быть ровной, поэтому работу следует выполнять с особой осторожностью и аккуратностью. На обустройство кирпичной топки требуется много времени и сил, требующие от мастера специальных навыков, терпения и выдержки.

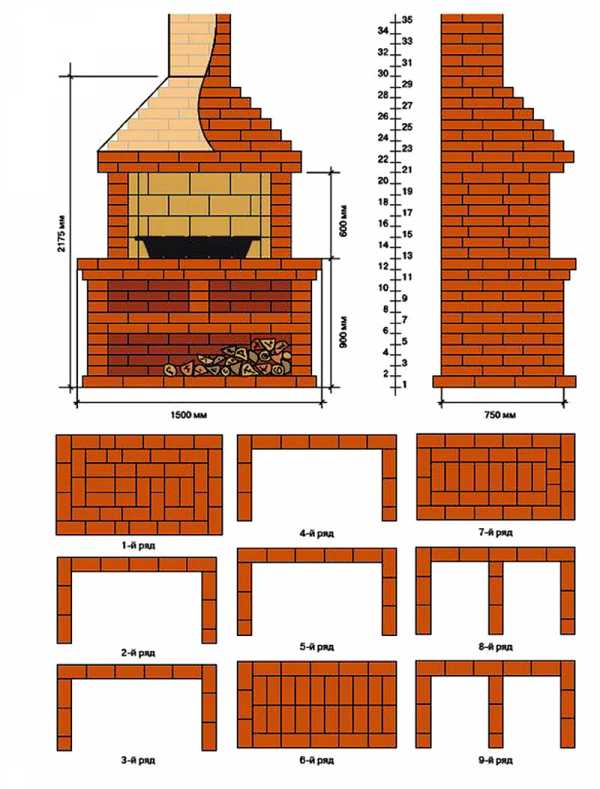

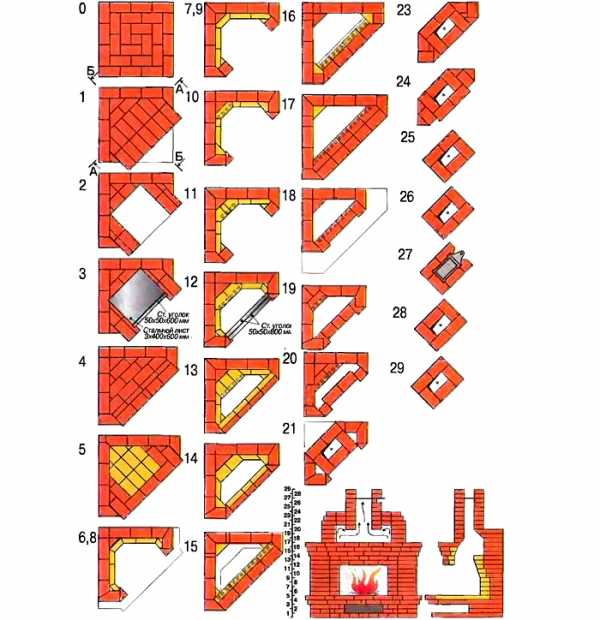

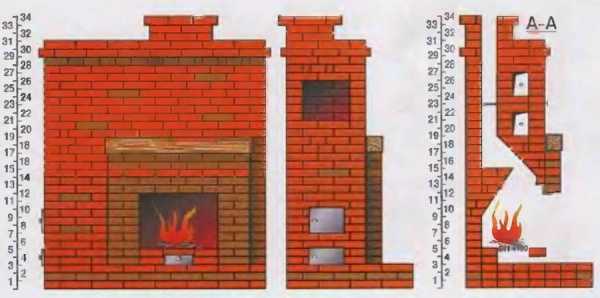

Схемы кладки камина в доме

Для самостоятельного строительства камина потребуется пошаговая инструкция как выложить камин своими руками, а также правильно составленный чертеж и точные размеры. Также необходимо подобрать схему порядовой кладки в соответствии с выбранной моделью камина.

Как сделать фундамент своими руками

 В большинстве случаев пошаговая инструкция как сложить камин своими руками предполагает строительство фундамента. Конечно, при строительстве небольших конструкций кладку можно начинать непосредственно на бетонном полу, предварительно сделав разметку основания. В этом случае поверхность тщательно протирают, стараясь максимально удалить грязь и пыль. Первый ряд кладут без раствора, последующие ряды – с использованием раствора в соответствии с выбранной схемой.

При строительстве нового дома рекомендуется заливать фундамент под камин параллельно с закладкой фундамента для дома. Однако для камина делают отдельно стоящую конструкцию, не связанную с основанием дома. В пошаговой инструкции как сделать камин своими руками, этот процесс выглядит следующим образом:

• Выкапывают ямку в соответствии с размерами фундамента под камин. При этом следует помнить, что фундамент должен быть больше размеров камина на 15-20 см.
• На дне полученного котлована обустраивают подушку из песка и щебня.
• Выставляют щиты для опалубки, возвышая ее над уровнем земли на 10-15 см.
• Внутрь опалубки укладывают армирующий каркас.
• Всю конструкцию заливают цементным раствором, приготовленным из песка и цемента.

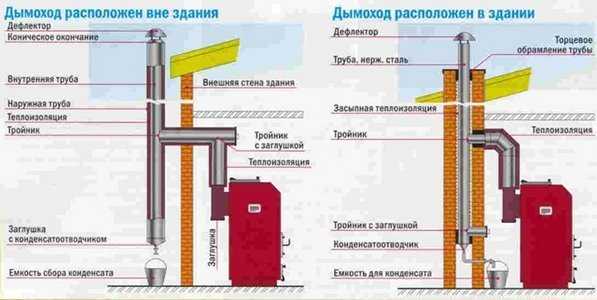

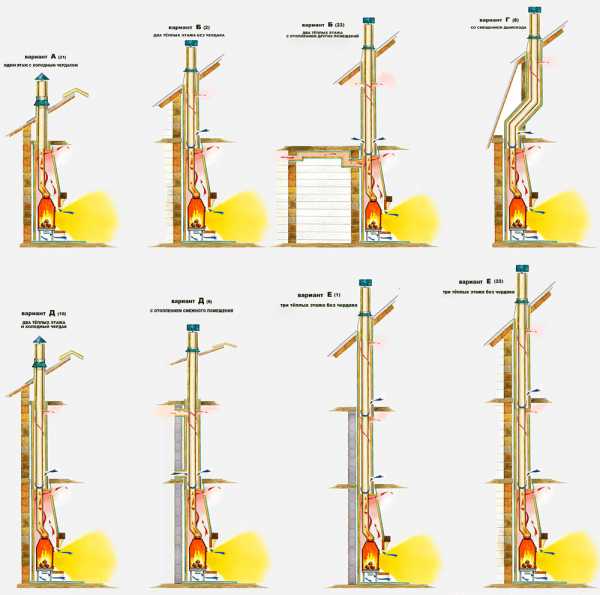

Обустройство дымохода — пошаговое руководство

Размеры дымохода зависят от типа каминной топки: в металлических топках его подбирают в соответствии с размером патрубка, для кирпичной топки выполняют расчет сечения дымоходного отверстия.

Правильные параметры дымохода обеспечивают хорошую тягу и не позволяют теплу вылетать наружу. Дымоходный канал соответствует размеру очага, в частности для топки 60*75 см требуется дымоход сечением 20*25 см или 25*25 см.

Продолжением топки является металлическая труба, которую надевают на патрубок топки. В целях пожарной безопасности между трубой и горючими деревянными стенами необходимо установить прокладку, устойчивую к сильному нагреванию.

На одном из этапов решения вопроса, как делают камины из кирпича, дымоходную трубу можно замаскировать с помощью декоративного экрана. Для его изготовления используют огнестойкие гипсокартонные листы, которые закрепляют на каркасе из металлических профилей.

К месту, где дымоходная труба будет проходить через потолочное перекрытие, предъявляются особые требования. Поэтому необходимо сделать короб, который защитит деревянные элементы от сильного нагревания и предотвратит возгорание. Расстояние от трубы до стенок короба должно составлять не меньше 20 см, это пространство заполняют любым негорючим материалом, например, минеральной ватой или керамзитом. С внешней стороны короб закрывают специальным приспособлением, металлическим проходом. Специализированные магазины предлагают широкий ассортимент готовых проходов. Также с помощью прохода можно защитить оголовок дымохода, расположенный над поверхностью крыши, от негативного воздействия атмосферной влаги.

Для производства проходов используется гибкий материал, который при монтаже способен повторять форму кровли с неглубоким рельефом. Наибольшей популярностью пользуются проходы из материалов, устойчивых к поражению ржавчиной.

В качестве защитного элемента на дымоходной трубе устанавливают специальный зонтик. Это приспособление предотвращает попадание грязи и осадков внутрь трубы.

Кладка кирпичной дымоходной трубы выполняется по определенной схеме, для оформления также используются металлические проходы. Их монтаж выполняется по аналогии процесса, как сделать в доме камин с металлической трубой.

Камин из кирпича может оснащаться металлической трубой, ее в большинстве случаев также закрывают кирпичной кладкой.

Описание других популярных видов каминов

Дровяные камины можно назвать классическим вариантом, однако существуют другие отопительные приборы. Они работают на разном топливе, их установка более простая и занимает немного времени.

В магазине можно приобрести готовые камины следующих видов:

• Газовые устройства. Установить их очень просто, но для подключения необходимо пригласить специалиста газовой службы со специальным допуском. Кроме того потребуется письменное разрешение на установку такого камина.
• Электрокамин можно устанавливать не только в частном доме, но и в городской квартире. Можно подобрать модель стационарного типа или мобильное устройство. Большинство стационарных электрических каминов выполнены в виде топки с красиво оформленным порталом. Камины подобного типа работают от сети электропитания и не нуждаются в дымоходе. Современные камины оснащены электронными панелями, поэтому для их нагрева, переключения или выключения достаточно нажать соответствующую кнопку на пульте.
• Набирают популярность экокамины, для работы которых используется этиловый спирт. Однако для обогрева помещения такие камины не подходят, их приобретают в качестве декоративного элемента интерьера. Они предназначены для создания уюта и особой атмосферы, способной «согреть душу».

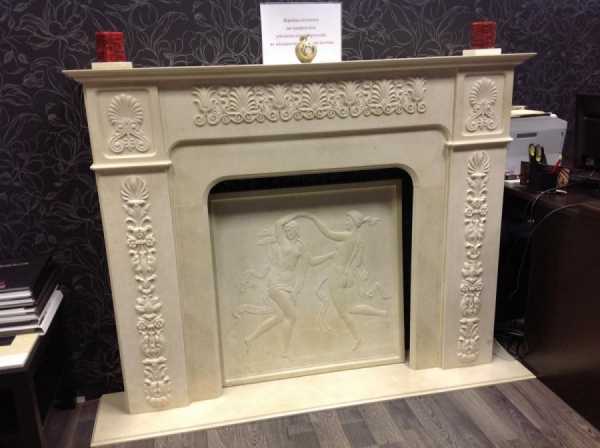

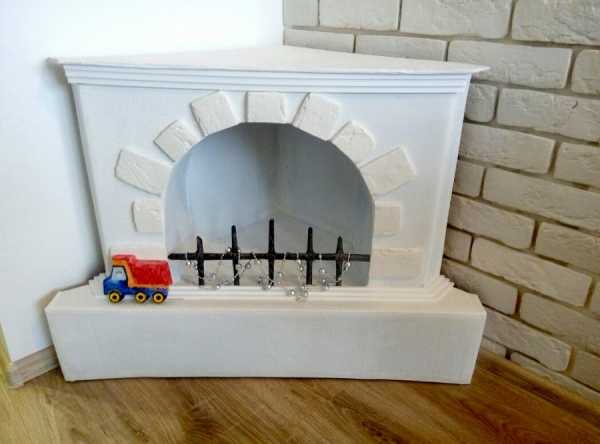

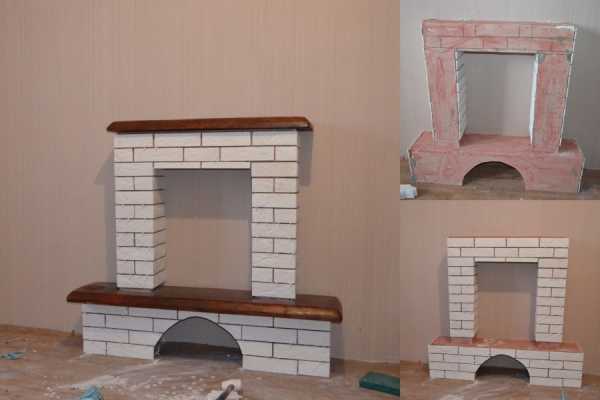

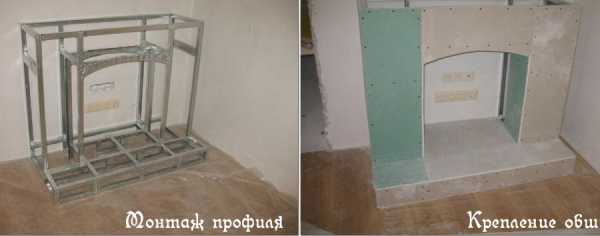

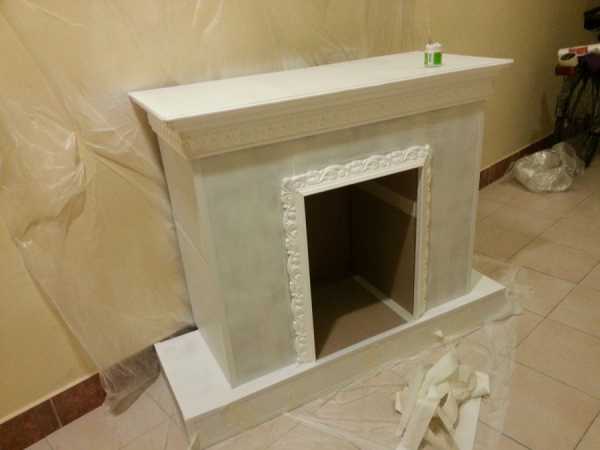

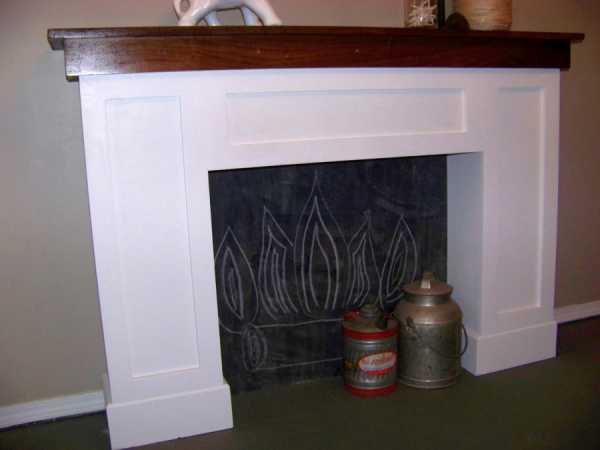

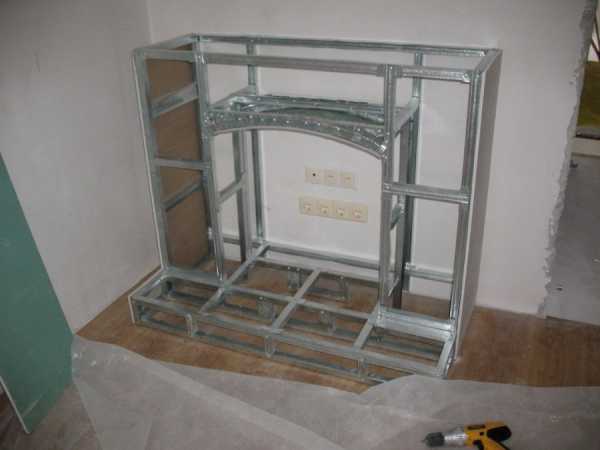

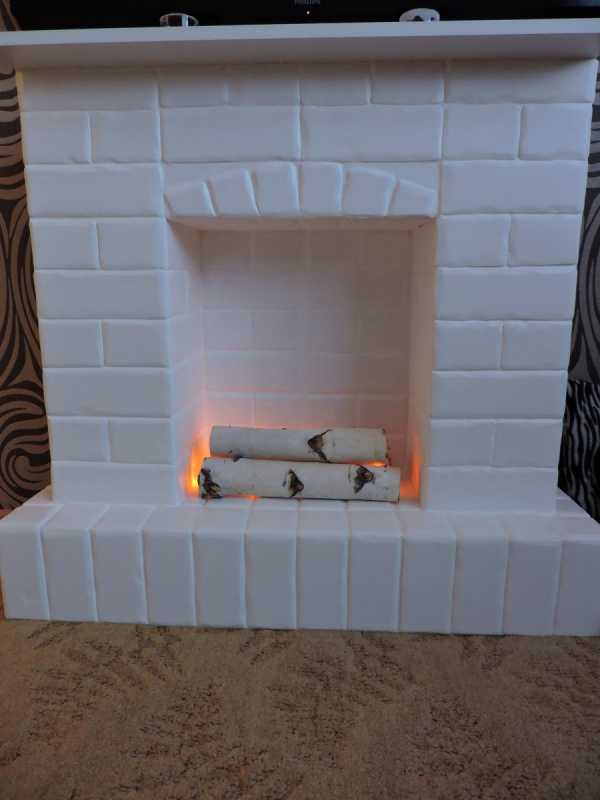

• Декоративный домашний камин своими руками можно изготовить из гипсокартонных листов и металлического профиля. Огня и тепла в таком камине не будет, но украшение или полку для разных аксессуаров в этом случае можно получить.

Установить или построить камин в доме можно своими руками, главное – правильно выбрать модель, узнать, как делаются камины, а также позаботиться о пожарной и экологической безопасности.

teplospec.com

Как выложить камин своими руками

Огонь всегда состоял на службе человека, состоит и сейчас. Но в большинстве устройств он скрыт от человеческого глаза: находится либо в недрах отопительных котлов, либо под посудой на кухонной плите. Но инстинктивная тяга к открытому огню у человека не исчезала никогда, поэтому и существует постоянное желание к сооружению в своем жилище камина. Те люди, которые умеют это делать – мастера печники, в понимании многих людей, обладают какими-то сакральными знаниями, недоступными для простого обывателя, хотя на самом деле в основе обустройства каминов стоят законы физики и инженерное дело. И, в принципе, любой человек может постичь эту науку — как выложить камин своими руками. Нужно только огромное желание и терпение.

Как выложить камин своими руками

Содержание статьи

Общие сведения о каминах

Камин по своей сути является печью, только конструкция у него упрощенная. В большинстве случаев он имеет открытую топку и конструкция у него менее массивная, поэтому тепла он накапливает гораздо меньше, чем печь. Дымовой канал камина прямой, не имеющий дымооборотов, топливо сгорает быстрее, чем в печи и значительная часть тепла вылетает в трубу. Можно сказать, что камин несет больше декоративно-эстетическую функцию, чем отопительную, но это нисколько не умаляет его достоинств. Важным преимуществом камина является способность очень быстро отопить помещение лучевым теплом от горящего пламени. Большой объем кислорода, сгорающий в топке, способствует поступлению свежего воздуха, при условии, если правильно организована приточная вентиляция. В помещениях, где периодически зажигают камин, будет всегда сухо и будет отсутствовать затхлый запах, даже при отсутствии основной системы отопления.

Ищете, как сделать декоративный камин своими руками?

Предлагаем вам ознакомиться с пошаговым руководством о том, как сделать декоративный камин из старого шкафа своими руками. Кроме этого в данном материале подробно показан процесс отделки камина лепниной и этап подключения светодиодной ленты!

Современные камины с закрытой топкой уже можно назвать мини-печью, так как в них организован конвекционный нагрев воздуха. КПД таких каминов гораздо выше, в них более полно и эффективно сгорает топливо, они могут отопить не только одну комнату, но даже и небольшой дом. Если хозяева захотят насладиться созерцанием открытого огня, то дверцу можно открыть, а в некоторых моделях даже поднять.

Современная каминная топка может работать как с открытым топливником, так и с закрытым

Устройство камина открытого типа

Прежде чем начинать обустройство камина, будет полезно узнать из каких конструктивных элементов он состоит, и их назначении. Схема камина в разрезе показана на рисунке.

Вертикальный разрез камина открытого типа

• Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
• Портал (5) – обрамляет топливник и выполняет декоративную функцию.
• Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
• Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
• Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
• Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
• Заднюю наклонную часть топливника (4) называют еще зеркалом. Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
• Хайло (7) или дымосборник, собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
• Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.

Топливо для камина обычно располагают не на поде и на специальной каминной решетке, чтобы был доступ для свежего воздуха снизу.

Топливо в камине лучше размещать не на поде, а на специальной решетке

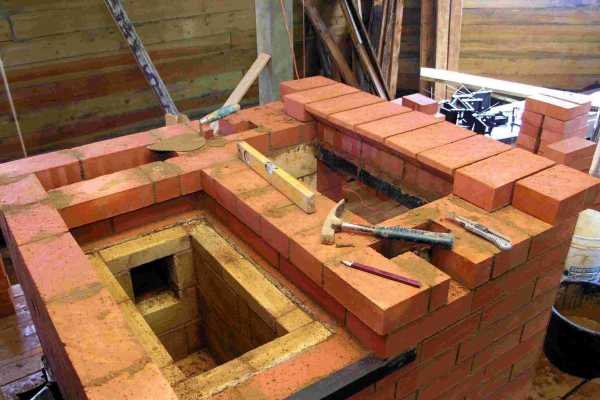

Как выложить камин своими руками

Работы по сооружению камина следует разбить на несколько последовательных этапов.

Расчет размеров камина

Камин, безусловно, является предметом интерьера, но помимо этого он должен выполнять свою основную функцию – отапливать помещение и радовать хозяев возможностью созерцания открытого пламени. Но в определении размеров камина должна участвовать не только фантазия дизайнера или предпочтения хозяев, но и строгий инженерный расчет.

Если в маленьком помещении разместить слишком большой камин, то, во-первых, при горении дров он будет сжигать много кислорода, что спровоцирует сильные сквозняки при наличии приточной вентиляции, а, во-вторых, количество выделяемой тепловой энергии будет избыточным; в такой комнате будет попросту сложно находиться при горящем камине.

Размеры всех составных частей камина определяются из расчетов

Размеры камина, высота и сечение дымохода – это величины, получаемые из инженерных расчетов. Методика таких расчетов достаточно сложная, но в упрощенном виде ее можно изложить в виде набора простых правил, выполнив которые можно построить камин, отвечающий всем требованиям комфорта и безопасности. Перечислим эти правила:

• Камин устанавливается в помещение определенной площади, а тепловая энергия излучается у него через площадь топочной части, которая ограничена порталом камина. Площадь топочной части должна соотноситься к площади помещения в пропорции примерно 1:50. Например, имеется комната площадью в 20 м², в которую необходимо установить камин. Площадь его топочной части должна быть 20 м²/50=0,4 м².
• После того как известна площадь портала, необходимо определить его размеры: высоту и ширину. По правилам они должны относиться друг к другу в пропорции 2:3. Согласно представленной схеме B/A=2/3. Подбирая высоту портала, можно найти его ширину по формуле A=3*B/2. Приведем пример: пусть высота портала будет 51 см=0,51 м, тогда его ширина B=3*0.51/2=0.765 м=76,5 см. Не забываем проверять условия площади портала: S=A*B=0.51*0.765=0.39 м², что примерно равно 0,4 м².
• Следующим важным параметром является глубина топливника — C, которая очень сильно влияет на правильную работу камина. По правилам она должна составлять 2/3 от высоты портала: C=2*B/3. Вычислим глубину в нашем примере C=2*0.51/3=0.34 м=34 см=340 мм. Если эту глубину увеличивать, то тепло будет беспрепятственно вылетать из топки в дымоход, а если уменьшать, то продукты сгорания будут входить в помещение.
• Подиум перед порталом камина должен выступать на расстояние не менее 50 см. это делается в целях пожарной безопасности.
• По бокам портала выступы должны быть не менее 20—30 см.
• Задняя стенка топливника должна иметь наклон в 20—22° по отношению к вертикали, причем наклон должен начинаться с трети высоты.
• Боковые стенки для отражения тепла в помещение должны быть расположены под углом в 45—60°.
• Дымоход при расположении его возле конька крыши, должен быть выше его не менее, чем на 0,5 метра. В случае иного расположения дымохода, необходимо руководствоваться правилами, изображенными на схеме.

Правила расположения дымохода камина на крыше

• Общая длина дымохода (от колосниковой решетки до устья трубы) не может быть менее 5 метров.
• Если общая длина дымохода превышает 10 метров, то тяга в камине будет слишком большой. Такой прибор станет лишь «жрать» дрова, но при этом не давать адекватной теплоотдачи. В этом случае предусматривают различные угловые элементы, несколько снижающие тягу.
• Площадь поперечного сечения дымохода должна быть меньше площади топочного окна камина примерно в 8÷15 раз. Разброс показан слишком большой, поэтому этот параметр рекомендуется рассчитать более точно, тем более что на этот счет есть специальная таблица.

Кстати, оптимальное сечение канала дымохода должно соответствовать не только размеру топливного окна камина, но еще и высоте трубы. Кроме того, прослеживается зависимость и от геометрической формы сечения канала. Оптимальной для вывода продуктов сгорания считается круглое сечение. Больше всего «паразитных» завихрений, мешающих нормальной тяги, образуется в дымоходе с прямоугольным сечением.

Ниже в таблице приведена зависимость оптимального соотношения площади дымохода к площади топочного окна в процентах.

Еще проще будет провести вычисления, если воспользоваться размещенным ниже калькулятором.

Калькулятор расчета рекомендуемого сечения дымохода камина или печи с открытой топкой

Перейти к расчётам

Для дымоходов круглого и квадратного сечения калькулятор покажет стразу рекомендуемый размер – диаметр или длина стороны соответственно (в миллиметрах). При этом не забывайте своевременно, при внесении данных, указать в соответствующем поле форму сечения.

С прямоугольником – несколько сложнее, так как здесь могут быть варианты с длиной сторон. Поэтому для этих случаев будет указываться оптимальная площадь сечения (в квадратных сантиметрах), которую затем несложно привести уже к линейным параметрам сторон.

Итоговый результат, безусловно, ориентировочный, так как практически всегда он приводится к стандартным размерам кирпичной кладки или выпускаемых труб для дымоходных каналов. Тем не менее, он не даст серьезно ошибиться с выбором – всегда будет возможность остановиться на наиболее близком к рассчитанному значению варианте.

При самостоятельном возведении камина лучше всего выбирать готовый типовой проект для имеющейся площади помещения. Как правило, в таких разработках учтены все нюансы, а сами предлагаемые схемы представляют собой уже проверенные практической работой конструкции.

Выбор места размещения камина

Сооружение камина требует немалого приложения сил и вложения денежных средств и чтобы все это не пропало даром, его надо правильно разместить в помещении. Для начала рассмотрим, как вообще может располагаться камин:

Варианты размещения каминов

• Камин, встроенный в стену (А). такую конструкцию обычно возводят еще на этапе строительства дома либо придется разбирать участок стены, что очень непросто. Такие камины имеют преимущества в том, что не занимают полезной площади отапливаемого помещения.
• Пристенный камин (Б) уже потребует площади для своего размещения.
• Угловой камин (В) очень удобен в помещениях квадратной формы.
• Островной или отдельно стоящий камин (Е) – очень удобно размещать в геометрическом центре больших помещений. У него топка может быть открытой с одной стороны, но существуют современные камины, у которых топка открыта с двух, трех и даже полностью открытые камины.

Островной камин — современное и оригинальное решение

Теперь рассмотрим в каких местах можно размещать камин:

Камины можно располагать далеко не во всех частях комнаты

• В помещениях меньше 12 м2 лучше не размещать камин.
• При любом виде размещения портал камина должен быть направлен к центру и на этом пути не должно быть никаких преград.
• Не следует размещать камин на путях перемещения воздушных потоков: между окнами и дверями, между двух окон и т. д.
• Не надо размещать камин на путях перемещения людей.
• У встроенных, пристенных и угловых каминов слева и справа от камина должно быть свободное пространство стены не менее 1 метра.
• Лучшее место для размещения камина – встроенные или пристенные у внутренних капитальных стен помещения.

Материалы для сооружения камина

Успешная работа даже безупречно сложенного камина будет во многом зависеть от материалов, которые применялись при его постройке. Главным из них является кирпич. При горении топлива в камине, температура в его топке может достигать 900 °C, что предъявляет повышенные требования к материалам. Поэтому используют специальный полнотелый так называемый печной кирпич, который может быть двух видов:

Кирпич для кладки камина должен быть только полнотелым

1. Красный полнотелый печной кирпич способен выдерживать температуру до 1000 °C. Кроме этого он очень энергоемкий, он способен принимать, накапливать и распределять большое количество тепловой энергии. Марка кирпича должна быть не менее М200, размеры не должны отличаться от стандартных 250*120*65 мм не более чем на 2 мм. При ударе молоточком по кирпичу он должен издавать чистый и звонкий звук.
2. Шамотный полнотелый кирпич используется в тех местах, где самые высокие температуры и есть непосредственный контакт с огнем. Именно поэтому топливники камина выкладывают именно таким кирпичом. При его производстве используют специальные плотные шамотные глины, которые составляют в его составе примерно 70%. Шамотный кирпич способен длительно выдерживать высокие температуры, накапливать и передавать тепло. Размеры шамотного кирпича могут отличаться от стандартных, что видно из таблицы. Также выпускается шамотный кирпич специальной формы для кладки арок каминов.

Геометрические размеры шамотного кирпича могут отличаться от стандартных

При выборе кирпича не стоит доверять заверениям производителя и продавца о том, что абсолютно весь кирпич одинаково высокого качества. Следует лично проверять каждый кирпич при покупке. Это займет много времени, зато результат будет радовать многие годы. На что следует обратить внимание:

• По кирпичу надо постучать молоточком. Он должен издавать звонкий звук, шамотный кирпич издает больше металлический звук.
• Реальные размеры не должны отличаться от стандартных более чем на 2 мм.
• При внешнем осмотре если были замечены на поверхности пленочки, похожие на слюду, то это означает, что температурный режим обжига кирпича был нарушен и его выбирать не следует.
• Цвет кирпича и красного, и шамотного должен быть ровным по всей поверхности. Хороший шамотный кирпич должен иметь желто-соломенный цвет, а белый свидетельствует о недостаточном обжиге.
• При выборе обязательно надо посмотреть на расколотые кирпичи из той же партии. Красный кирпич не должен иметь посторонних включений и более темных участков. Внутренняя структура шамотного кирпича не должна быть намного темнее, чем внешняя поверхность. При сильном ударе молоточком шамотный кирпич должен раскалываться на крупные куски.

Количество кирпичей определяется из данных конкретного проекта. К каждому проекту камина должен идти расчет используемых материалов. При этом надо руководствоваться тем, что даже половинка или треть кирпича должна при закупке считаться целой. Общее количество кирпича каждого вида должно быть больше на 10% от расчетного, так как будет неизбежный бой.

Для того чтобы выложить камин своими руками понадобится еще и специальное каминное оборудование, которое можно приобрести в строительных магазинах или на рынках. Размеры его подбираются под имеющийся проект камина. К такому оборудованию относится колосниковая решетка, зольник и шиберная задвижка под нужное сечение дымохода.

Некоторые части камина стоит приобрести отдельно

Растворы для кладки каминов

Привычные кладочные растворы на основе цемента абсолютно не годятся для кладки каминов. Дело в том, что при воздействии высоких температур все твердые тела имеют свойство расширяться. Расширение кирпича и цементно-песчаного раствора разные, поэтому появятся неизбежные трещины, будет нарушена связь раствора с основанием и, в конце концов, такая кладка неизбежно разрушится.

Основу кладочных растворов для печей и каминов составляет глина и песок, — те материалы, которые содержатся в составе кирпича. Процентное соотношение компонентов не является постоянной величиной, оно зависит от качества и жирности глины, поэтому каждый раз состав раствора подбирается эмпирическим путем. Цемент тоже может входить в состав растворов, но его количество сравнительно небольшое.

• Раствор должен обладать однородной по всему объему структурой, нормальной пластичностью, не иметь комков. Только такой раствор будет обладать хорошей адгезией к кирпичу, при высыхании не даст трещин и усадка будет умеренной.
• Слишком жирный раствор наиболее соблазнителен для использования, так как он легко разравнивается и наносится, им проще сделать тонкий и красивый шов. Но в дальнейшем эти соблазны «вылезут боком» — будет очень большая усадка.
• Тощая глина и растворы на ее основе малопластичны, практически не имеют никакой усадки, а в дальнейшем швы из таких растворов растрескиваются и высыпаются.

Для кладочного раствора используют только чистый мелкий песок, просеянный через сито 1,5*1,5 мм. Количество песка в растворе определяют эмпирическим путем, делая несколько проб с разным объемным содержанием песка. Опытные печники сразу безошибочно определяют качество раствора, а неопытные могут воспользоваться тестом. Для этого шарик диаметром 5 см из раствора в сыром виде помещается между дощечками и сжимается.

Проверка пластичности раствора, б — нормальная пластичность

• Если трещины начинают появляться практически сразу, то раствор низкой пластичности.
• Если трещины появляются при сжатии на 1/3 их толщины, то пластичность нормальная.
• Если трещины начинают появляться на ½ и дальше, то пластичность раствора избыточная.

Видео: Тестирование раствора

У каждого опытного печника есть свои ноу-хау и секретные рецепты для приготовления растворов, с которыми делятся они неохотно. У новичков приготовить сразу правильный раствор шансов, честно говоря, не очень много. Лучшим выходом будет использование готовых смесей, специально предназначенных для кладки каминов. В этом случае качество раствора гарантировано при условии четкого следования указаниям производителя. Следует заметить тот факт, что смеси для кладки топливника и внешних стен каминов и печей могут различаться.

Применение готовых строительных смесей является спасением для новичков в каминной науке

Необходимый инструмент и приспособления

Для кладки камина потребуется некоторый набор инструментов, одни из которых являются типичными, а другие специальными. Итак, что понадобится:

Набор инструмента печника

• Кирка (А) – она необходима для раскалывания кирпича.
• Печной молоток (Б) – также предназначен для раскалывания кирпича, но кирка это делает точнее. Молотком также удобно поправлять кирпичи.
• Строительное правило (В) – им удобно выравнивать бетонное основание фундамента, а также контролировать правильность кладки.
• Деревянная лопатка (Г) – очень поможет при растирании и замесе раствора.
• Строительный уровень (Д) – для проверки горизонтальности и вертикальности плоскостей.
• Мочальная кисть (Е) – нужна для очистки поверхностей от песка и загрязнений перед кладкой, удаления раствора, смачивания поверхностей.
• Плоскогубцы (Ж) – нужны для работы с металлической проволокой, используемой в креплении печного оборудования и усиления кладки.
• Чертилка свинцовая или цинковая (З) – она нужна для разметки изразцовой плитки.
• Стукальце (И) – нужно для колки изразцовой плитки. Оно представляет собой отрезок трубы, которым ударяют по ножу вместо молотка.
• Стержень-чертилка (К) – сделан из металла, предназначен для разметки.
• Напильник-рашпиль (Л) – нужен для снятия наплывов с кирпича при его подгонке.
• Угольник (М) – поможет проверить правильность выведенных углов.
• Отвес (Н) – самый лучший инструмент для проверки вертикалей.
• Резиновая киянка (О) – нужна при кладке для пристукивания кирпича на растворной подушке.
• Зубило (П) – может пригодиться для демонтажа старой кладки.
• Набор кельм (мастерков) разных размеров (Р) – необходим для укладки и разравнивания раствора, удаления его излишков, заполнения полостей в кладке.
• Расшивка (С) – необходима для уплотнения межкирпичных швов и придания им законченного эстетичного вида.

Кроме этого понадобится емкость для замешивания раствора, емкость с водой для замачивания кирпича, совковая лопата или строительный миксер. Для обтачивания кирпича может понадобиться шлифовальный круг.

Для того чтобы придать кирпичу нужную форму, снять фаску, закруглить углы, — профессионалы используют камнерезную машину. Но все эти операции можно производить при помощи углошлифовальной машинки (болгарки) и диска по камню для сухого реза. Приемы работы показаны в видео.

Видео: Приемы работы с болгаркой по обработке камня

Для кладки верхних рядов камина понадобится строительный помост, называемый «козлами» или пара козелков поменьше, на которые уложен настил из досок. На этот настил можно встать, а также разместить рядом необходимый инструмент и материалы.

Козелки с помостом помогут выкладывать верхние ряды камина

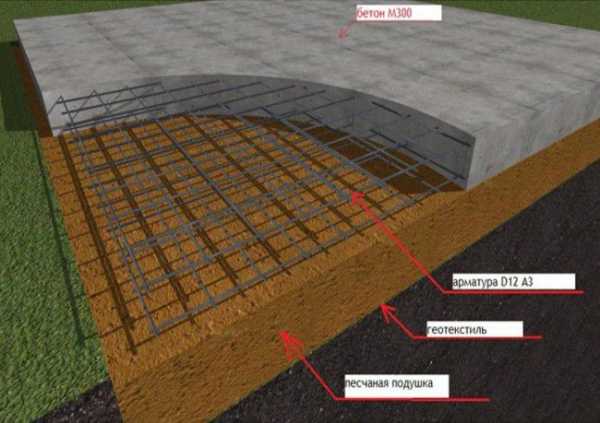

Оборудование фундамента для камина

Камины из кирпича – это массивные сооружения, весящие больше тонны. Поэтому, если несущая способность пола в доме не способна нести такие нагрузки, то камину однозначно нужен фундамент. Специалисты рекомендуют делать фундамент для камина еще на этапе строительства дома и не связывать его с фундаментом дома, так как они выполняют разные задачи и несут различные нагрузки.

Для оборудования фундамента необходимо:

• Разметить место размещения камина и место под фундамент, с учетом того, что проем в полу на 15—20 см должен быть шире, чем конструкция камина.
• Демонтировать напольное покрытие и саму конструкцию пола. Если пол представляет собой тонкую бетонную стяжку, то перфоратором или отбойным молотком демонтировать ее.
• Выкопать котлован глубиной в 50—60 см, тщательно зачистить дно.
• На дно котлована засыпается слой крупного песка толщиной в 10–15 см, затем этот слой проливается водой и трамбуется.
• Засыпается слой щебня 10 см, который тоже трамбуется.
• Устанавливается опалубка из обрезных досок. Размеры фундамента должны быть больше размеров камина на 5 см. Верхний край досок выравнивается на уровне 140—150 под уровнем чистого пола.
• Первый слой бетонной смеси готовится в пропорции цемент/ песок/ щебень = 1/ 3/ 4 и заливается бетоном слоем в 15 см.
• На первый бетонный слой желательно уложить сетчатый каркас из арматуры диаметром 10 мм с шагом 10 см.
• Второй слой заливается цементно песчаной смесью в пропорции 1:3 и разравнивается сверху по торцам досок правилом.

У камина должен быть отдельный фундамент

• Полное созревание бетона происходит в течение 28 дней. Периодически следует верх фундамента поливать водой и накрывать полиэтиленовой пленкой. Это убережет бетон от растрескивания.
• Поверх бетона выкладывается сплошной ряд кирпича на цементно-песчаном растворе согласно схеме, представленной ниже для 1-го ряда. Он укрывается в два слоя рулонной гидроизоляцией: рубероидом, Техноэластом, Унифлексом или другой. Поверх гидроизолирующего слоя выкладывается еще ряд кирпича (2-й ряд по схеме), который должен выйти примерно на уровень чистого пола. При выкладывании этих рядов надо особо следить за соответствием всех размеров и горизонтальности поверхности.

Кладка камина из кирпича

Предлагаемый для сооружения своими руками угловой камин имеет довольно простую конструкцию, что очень хорошо для первого самостоятельного опыта. Он предназначен для помещений площадью 12—13 м2 с примыканием к кирпичным капитальным стенам. Для этого камина понадобится 415—420 шт. полнотелого огнеупорного кирпича. Для топочной части может быть применен шамотный кирпич.

Фасад и вертикальный разрез камина представлены на чертеже.

Фасад и вертикальный разрез камина

Перед тем как начинать готовить раствор для кладки нужно внимательно изучить подробные схемы-порядовки, которые обязательно должны быть. Даже мастера-печники высочайшего класса не брезгуют пользоваться порядовками. Что нужно для подготовки к кладке?

• Схему-порядовку лучше вычертить или распечатать на большом листе бумаги, где можно будет отмечать ряды.
• Для каждого ряда подбираются кирпичи – каждый должен лежать на своем месте. Те камни, которые имеют ровные и красивые грани нужно использовать для внешней отделки.
• По схеме нарезаются по размеру все кирпичи болгаркой или камнерезной машиной и доводятся на точильном круге или шлифовальным диском до нужного размера. Все швы должны быть одинаковыми – 5 мм. Лучше всего пользоваться деревянными рейками этой толщины, которые прокладывают между рядами. Рейки калиброванных размеров можно найти в магазинах для моделистов.
• Так последовательно формируются все ряды будущего камина, который «насухо» надо выложить вплоть до начала дымохода. При этом нужно контролировать вертикали и горизонтали всех рядов.
• Особое внимание надо уделять формированию наклонной задней стенке – зеркала, чтобы ее поверхность получилась с плавным переходом, а также переход в дымовой камере.
• После того как вся конструкция до дымохода будет собрана «насухо», ее разбирают, но перед этим нумеруют каждый подогнанный кирпич на поверхности и на схеме, например: 17–4, что означает 17-й ряд, 4-й кирпич. Ряды складывают отдельно друг от друга.

Эта операция занимает очень много времени, но это стоит того, так как при кладке неопытный мастер может очень долго заниматься подгонкой кирпичей.

Кладку начинают с приготовления раствора. Самостоятельно приготовленный раствор должен быть заготовлен заранее, а сухая смесь готовится непосредственно перед применением согласно рекомендациям производителя.

Порядовка камина, часть №1

• Первые два ряда камина были выложены на этапе возведения фундамента.
• Перед тем как укладывать кирпич его надо на несколько минут замочить в емкости с водой до тех пор, пока из него не перестанут выходить пузырьки. Сухой кирпич будет «тянуть» воду из раствора, снижая его прочность.

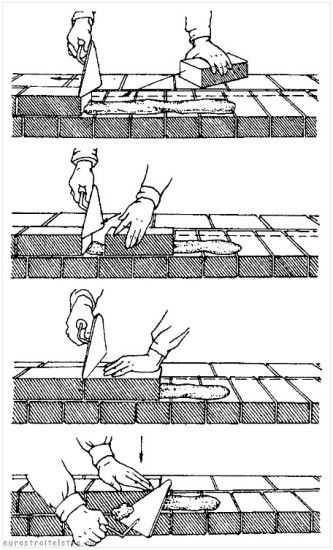

• Для формирования шва 5 мм необходимо наносить на кирпич раствор кельмой слоем большей толщины 7—8 мм, а затем, постукивая резиновой киянкой, сформировать нужный шов. Если этого не получилось, то кирпич изымают, наносят новую партию раствора и укладывают заново.
• Вначале надо выкладывать крайние кирпичи, добиваться их правильного положения по горизонтали и вертикали, а затем по ним уже выкладываются внутренние кирпичи. Контроль толщины шва можно делать отрезком деревянной рейки, а горизонтальность проверяется строительным уровнем. При необходимости резиновым молотком корректируется положение кирпича.
• Участки, обозначенные на порядовке серым цветом, представляют собой полости между кирпичами. Их можно заполнять песком, кирпичным боем или раствором.
• Перевязка швов кирпичной кладки уже учитывается на схеме-порядовке.
• Излишки раствора после укладки кирпича снимаются кельмой, а затем могут протираться кистью-мочалом и вытираться тряпкой. Засохший раствор с поверхности кирпича удалить очень тяжело.
• После того как выложено 3—4 ряда кирпича, можно расшивкой сформировать ровные и красивые швы между кирпичами. Излишки раствора удаляются кистью и тряпкой.
• Шестой и седьмой ряд кладки формируют нишу для зольника и упоры для колосниковой решетки. При необходимости в кирпиче делаются пазы для укладки решетки.
• Каждые несколько рядов проверяется вертикальность конструкции при помощи отвеса.

Порядовка камина, часть №2

• С 14-го ряда начинается формирования наклона задней части топливника. Этому надо уделить особое внимание. При необходимости выкладывать ряд «насухо», производить точную подгонку, а затем уже вести кладку на раствор.
• Металлический уголок для перемычки портала следует укладывать через асбестовую прокладку.
• После укладки 19-го ряда следует сразу сформировать подушку из цементно-песчаного раствора 1:3 на поверхности «зуба».
• С 19-го ряда начинается формирование наклонной стенки дымосборника, что требует внимательности и аккуратности.

Порядовка камина, часть №3

• С 34-го ряда конструкция камина переходит в сформированный дымоход.
• Шиберная задвижка монтируется между 35-м и 36-м рядом кирпичной кладки.

Порядовка камина, часть №4

• Распушка для прохода через перекрытие делается на 37-м и 38-м ряду. При другой высоте потолка это легко изменить.

Далее уже идет дымоход камина, конструкция которого зависит от количества этажей, высоты дома и кровли. Процесс возведения дымохода будет описан в отдельной статье.

Ввод камина в эксплуатацию

Готовый камин нельзя сразу запускать, нужно дать ему время для сушки. Обычно для этого хватает 12—14 дней. При этом все задвижки должны быть открыты. По истечении этого времени сразу не надо давать камину большую нагрузку, а делать это постепенно, с малым количеством дров. Это позволит остаточной влаге испариться из кладочного раствора.

Описанная выше модель камина успешно эксплуатируется не в одном доме и доказала свою состоятельность. Поэтому, если четко следовать всем рекомендациям, то даже при отсутствии навыков все должно получиться с первого раза. Ну а если нет уверенности в собственных силах, то можно пригласить мастера-печника и поработать у него подмастерьем. Приобретенные навыки в сложном, но интересном деле – кладке каминов будут просто бесценны и обязательно пригодятся в дальнейшей жизни.

Видео: Строительство камина из кирпича

Видео: Кладка камина

stroyday.ru

Как сделать печь-камин в частном доме своими руками: видео, схема

Печь-камин – источника тепла и уюта, место, олицетворяющее семейный очаг. Такой отопительный элемент впишется в любой интерьер и станет его центральной изюминкой. Для того чтобы создать печь-камин в доме, необходимо заранее все обдумать и спланировать. Начинать необходимо с типа и места его расположения.

От этих моментов зависит построение хода работы. Типы каминов очень разнообразны и различаются по внешнему виду и устройству конструкции: классический, пристроенный у стены, угловой, комбинированный с водонагревателем или варочной поверхностью и духовым шкафом, со встроенной металлической топкой, и другие варианты.

Место расположения камина должно быть вдали от окон, чтобы не образовывался сквозняк, это также зависит от модели дымохода. Если окружающий материал в доме относится к пожароопасному, то агрегат нужно заранее изолировать, прежде чем делать печь. Также местоположение определяется, исходя из удобства внешнего обслуживания и соответствия нормам постройки дымовой выводной трубы (чем ближе труба к коньку крыши, тем она короче).

Перед тем как начать строить камин своими руками, необходимо, конечно, определиться с месторасположением камина-печи дома, составить подробную схему и порядовку, лучше к этому процессу привлечь специалистов. Порядовка станет инструкцией, опираясь на которую, правильно выкладывается каждый ряд кирпича и дополнительные детали.

Материалы

Самым популярным и удобным в использовании материалом является кирпич двух типов: огнеупорный (шамотный) кирпич и глиняный (красный) кирпич. В качестве раствора делают смесь из глины, песка и цемента в разных пропорциях для определенных участков. Также понадобятся инструменты и материалы, чтобы сделать теплоизоляцию.

Кладка кирпичного классического камина

Первым этапом строительства камина является создание прочного фундамента, способного выдерживать большие нагрузки. Его глубина зависит от размеров агрегата (но не менее 50 см.), а ширина всегда делается с запасом, на 15-20 см. больше цоколя камина. На дно котлована слоями засыпается песок, затем щебень, иногда используют битый кирпич.

Основную часть заливают бетоном, для прочности с армированием сеткой или металлическими прутьями. Уровень фундамента лучше делать ниже перекрытий пола. После его застывания, на которое требуется не менее 14 дней, поверх можно выстилать гидроизоляционный слой или крепить стальной лист. Урок, как правильно выполнить строительство фундамента, как класть кирпич, вообще можно получить в представленном видео.

Следующим этапом необходимо делать устройство основания агрегата. Для этого первые ряды кирпича выкладывают ровной сплошной площадкой, по которой проверяют горизонтальность конструкции, точность углов. На цоколь выкладывают ряд, делают проем для зольника, и основанием для колосника из огнеупорного кирпича. Затем строят портал камина и топливник, опираясь на схему порядовки. Если у топки предусмотрена дверца, то ее монтируют. Между огнеупорным кирпичом и соседним материалом лучше прокладывать слой базальт-картона для повышения теплоизоляции.

В соответствии с порядовкой, устройство перекрытия над топкой можно сделать в нескольких вариантах. В виде простого ровного ряда при помощи металлических уголков, расположенных в невидных местах или скрытых декоративной фигурно вырезанной полочкой. Или в виде арки или дугообразной формы, с помощью опалубки.

На фронтальной стене агрегата встраивается наклонная поверхность «зеркало», отражающее тепло в помещение. Внутренний объем топки постепенно сужается, и на двадцатом ряду начинается кладка дымохода. На видео зафиксирована пошаговая инструкция, урок по строительству и изготовлению дымохода.

В последующем устанавливаются вся необходимая фурнитура, кирпичная кладка зачищается от загрязнений. Если планировалась облицовка, ее можно делать на следующем этапе.

Кладка каминов из кирпича требует высокого уровня мастерства строителей, делать такую работу лучше профессионалам. Подробнее о том, как рассчитать количество материалов, исходя из порядовки, вы сможете узнать в уроке на видео.

Вариант из старой печи

Если в частном доме имеется нерабочая печь, из нее можно сделать камин. В такой переделке многое зависит от исходного состояния конструкции. Для начала необходимо осмотреть саму печь и дымоход, проверить наличие тяги, целостность внутренней поверхности, наличие загрязнений.

Затем оценивается конструкция всей печи, если фундамент и кладка надежные, то может потребоваться только расширение объема топки, которая станет основным очагом. Глубокую топку можно оставить открытой, в других случаях используется чугунная дверца со стеклянным окошком, через которое видно пламя. Это считается самым простым вариантом трансформации, если дополнить печь-камин декоративными элементами – дополнительной кирпичной облицовкой, каменной или керамической плиткой, – то внешне сходство с камином возрастет.

Сложнее сооружать печь-камин в том случае, когда строительство необходимо выполнить заново. Старая печь разбирается полностью, основание осматривается на дефекты, при необходимости корректируется. После, укладывается несколько слоев гидроизоляции, и камин нужно построить, исходя из выбранной схемы и порядовки. Часто устройство печи совершенствуют таким образом, что потоки горячего воздуха, идущие от печи, могут нагревать не только помещение, но и духовку, и варочную поверхность. Если в конструкции помимо камина есть и печная топка, то их дымоходы необходимо свести в один. Более подробно о процессе переделки печи и о том, как сложить камин своими руками, вы может узнать, посмотрев видео.

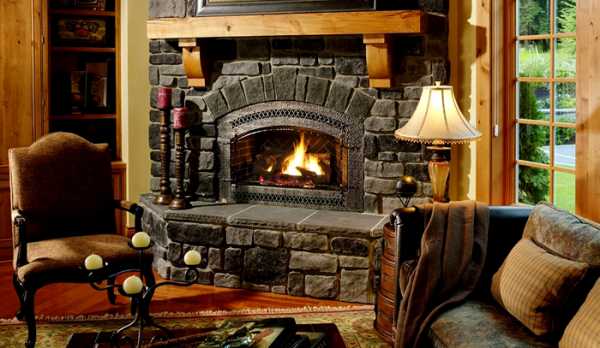

Камин из камня

Интересным и необычным вариантом является камин, выложенный из камня, его внешний вид идеально впишется в дом, исполненный в сельском стиле прованс или кантри. Натуральный камень очень экологичен, надежен и долговечен, но это недешевый материал для строительства. Устройство печи может состоять только из каменной кладки, а может сочетаться и с кирпичной. Работать с камнями разной формы сложнее, чем с обработанными.

В качестве раствора используется смесь песка крупной фракции, глины, цемента и мелкого щебня. Выбрав модель будущего камина и подробно разобрав схему его строительства, делают кладку. Принцип укладки камней схож с кирпичной кладкой классической печи-камина, поэтому лучше использовать схожие по размерам камни. Внутренние части камина и дымоход можно сделать из огнеупорного кирпича, а затем облицевать его камнями. Как сложить камин из камня самостоятельно, вы сможете понять, посмотрев весь процесс на видео.

Очень эффектно в доме смотрится каменная кладка в сочетании со встроенным в стены камином (нишевым). Так как ниша с очагом непримечательна и находится внутри стены, ее украшают каменной кладкой, по форме и технике исполнения напоминающей традиционный пристроенный камин. Порядовка требуется для некоторых участков, но общего чертежа и расчетов будет достаточно. Сначала выкладывают нижнюю часть от пола пьедестал-ступеньку, пространство под очагом в виде полки, куда можно складировать дрова. Затем выкладывают портал камина, перемычку над очагом украшают фигурной кладкой из камней в виде арки. В центральной части кладки над очагом можно выложить камни покрупнее или прикрепить толстую деревянную полку. После выкладываются верхние углы очертания устройства печи и дымоход до потолка дома.

poluchi-teplo.ru

Как построить камин в доме своими руками: видео

Как построить камин в доме и что необходимо знать перед этим, читайте ниже. Печь-камин — это не только оригинальное украшение дома, но еще и средство для отопления помещения.

Чтобы агрегат действительно был полезным и радовал глаз, необходимо определить объем помещения, где он будет размещаться, а также подобрать для него место.

Размеры топки

Знать размеры помещения нужно для того, чтобы провести правильный расчет размеров топки. Именно от размеров топки зависит, сможет ли камин обогреть данное помещение.

Нынешние камины изготавливаются из огнеупорного кирпича и формируются из специального бетона. Помимо этого, широкое применение нашли металлические топки.

Чтобы рассчитать размеры кирпичной топки, следует учитывать размеры кирпича. Для расчета размеров металлических и бетонных топок достаточного только размеров помещения.

Размещение камина

В зависимости от места размещения печи в комнате, различают камины:

• фронтальные;
• угловые;
• отдельно стоящие.

Фронтальное или угловое размещение прибора – это классический вариант.

В этом случае печь-камин размещается возле стены или же в углу. Преимуществом такого размещения является то, что агрегат в этом случае занимает мало места.

Отдельно стоящие модели, как правило, круглые и символизируют собой нечто вроде древнего очага. Такие камины более эффективны в теплоотдаче.

Выбор места, где будет располагаться отопительный прибор – это исключительно индивидуальное решение, которое зависит от предпочтения хозяина дома и от общего интерьера помещения, в котором и будет сооружено средство обогрева.

Единственное условие, которое стоит непременно соблюсти в выборе места для камина – это отсутствие сквозняков, которые могут негативно сказываться на его работе.

Видео:

О дымоходе

Важной деталью камина является дымоход, который отвечает за создание необходимых условий для хорошей тяги. Они могут изготавливаться из кирпича, металла, керамики, к тому же для их изготовления могут применяться стеклянные трубные модули и многое другое.

Дымоходы бывают:

• встроенные;
• подвесные;
• с опорой на камин.

Дымоходы из кирпича, которые опираются на камин в деревянном доме, требуют возведения специального фундамента. Встроенные дымоходы являют собой вертикальный канал, через который выводится дым, они устанавливаются внутри ограждающей стены. Подвесные дымоходы крепятся, как правило, к несущим конструкциям крыши.

Но каким бы ни был отвод дыма, при его проектировании необходимо учесть, что его сечение и высота напрямую зависят от размера топки.

Фундамент и основа

Если с параметрами камина все решено, следует уделить внимание фундаменту. Его строительство начинается с выкапывания ямы на глубину 20-40 см. Дно ямы заполняется песком и мелким щебнем, уплотняется трамбовкой и заливается жидким раствором.

Теперь можно приступить к основной кладке кирпича. Стоит отметить, что фундамент  должен быть со всех сторон шире, чем основание печи камина.

Наружные его стороны строят по подобию колодца, внутрь которого засыпаются камни и заливается жидкий раствор. Высота фундамента где-то на два кирпичных ряда должна быть ниже пола.

Видео:

Строительство дымохода

Выход дыма через дымоход должен происходить равномерно, без завихрений. Поэтому стены внутри дымохода должны быть гладкими, а швы необходимо тщательно затирать. Особенно это касается кирпичной кладки.

При возведении дымохода следует учесть и тот факт, что периодически его необходимо прочищать. С этой целью в конструкции необходимо предусмотреть слуховое окно, из которого, с помощью специального трапа, можно подобраться к трубе.

Не менее важную роль в устройстве дымохода играет мусоросборник. В него во время чистки будет попадать сажа и другой мусор. Ввиду этого к мусоросборнику также нужно сделать доступ, чтобы потом его легко можно было очистить.

Камины своими руками — фото:

Хотите начистоту, хлопотное это дело построить подобное сооружение своими руками. Но всё возможно!

Видео — как сделать камин из кирпича:

P.S. Намного легче пригласить специалиста или купить печь-камин, их сейчас полно в продаже. Но если вы хотите сами построить полезный агрегат, то выход один, купить литературу и стать специалистом в этой области.

dachadoma.ru

Камин своими руками — подробное описание строительства от фундамента до трубы

Камин у большинства из нас ассоциируется с романтичностью и изысканностью. Он помогает полноценно насладиться уютом. Конструкция сооружения представляет собой открытое пламя, которое располагается в каменном ограждении. Современные материалы позволяют воплотить самые смелы задумки в реальность.

Как сделать камин для отопления своими руками? Что необходимо учитывать в процессе выбора проекта и материала из которого будет выполнена постройка? Все ответы вы найдете в нашей статье.

Здесь представлены лучшие модели каменных изделий, которые наверняка придутся по вкусу каждому.

Краткое содержимое статьи:

Строение камина

Камин является открытой печью. В большинстве случаев он имеет массивные габариты, которые накапливают и отдают гораздо больше тепловой энергии. Конструкции бывают как закрытого, так и открытого типа.

Единственным недостатком такого сооружения считается его прямой дымоход. Он не имеет дополнительных разъемов и перемычек, которые задерживают тепло внутри помещения. Именно поэтому материал быстро прогорает и большая часть тепла вылетает в трубу вместе с дымом.

Открытое пламя способно быстро нагреть до 50 м2. Правильно организованная вентиляционная шахта обеспечивает максимальное насыщение пространства кислородом.

Если пренебречь этим требованием, то увеличивается вероятность скопления угарного газа внутри помещения. Эти вещества негативно сказываются на человеческом организме.

Современные модели каминов имеют высокий коэффициент полезного действия. Они обеспечивают максимальное нагревание пространства за считанные минуты. Помимо этого, конструкции оснащены дверным механизмом, которые позволяет регулировать процесс горения.

В продаже представлены электрокамины, которые работают от электрической сети. Они создают имитацию натурального пламени, которое ничем не отличается от настоящего. Изделия работает на основе биотоплива.

Мастер-класс по устройству камина своими руками

Предлагаем вашему вниманию пошаговое строительство камина своими руками. Рабочий процесс делится на несколько важных этапов:

Правильный расчет параметров каменного изделия. В небольших помещениях строить большой камин считается нецелесообразным занятием. Тепла в процессе горения выделяется гораздо больше. Оно не успевает нагревать пространство и вместе с дымом будет улетучиваться в трубу.

Размер сооружения должен быть на 1⁄2 меньше, чем площадь помещения, где он будет располагаться. В интернете представлено множество чертежей и схем для кладки каминов.

Месторасположение каминной зоны. Островной тип каминных печей принято располагать по центру помещения.  Площадь комнаты должна быть не менее 50 м2.

В угловых пространствах его располагают в одной из боковых сторон. Если помещение квадратного типа, то он будет расположен вдоль центральной стены.

Материалы для строительства сооружения. Здесь предпочтительнее всего вбирать кирпич 1-го сорта. Облицовка может быть выполнена из декоративного камня.

Строительный раствор. Состав должен содержать в себе равное соотношение песка, глины и цемента. Эти компоненты способны выдержать высокие температуры в процессе эксплуатации.

Когда все готово, переходим к кладке камина:

• для каминной зоны рекомендуется сделать бетонное основание. Здесь соотношение цемента и песка будет равно 3/1. Раствор заливают на заранее очищенную плоскость и оставляют созревать до 25 дней;
• далее переходят к кладке. Каждый слой тщательно промазывают строительным составом;
• когда выполнен последний ряд, то переходят к созданию дымохода;
• для этого в чердачном перекрытии делают отверстие равное диаметру предполагаемой конструкции. Её размер должен достигать 1⁄2 площади камина;
• кладку осуществляют до основания кровельного покрытия;
• после этого в нем делают вывод дымохода наружу постройки;
• верхнюю часть укладывают в продольном исполнении. На фото камина своими руками изображен весь рабочий процесс.

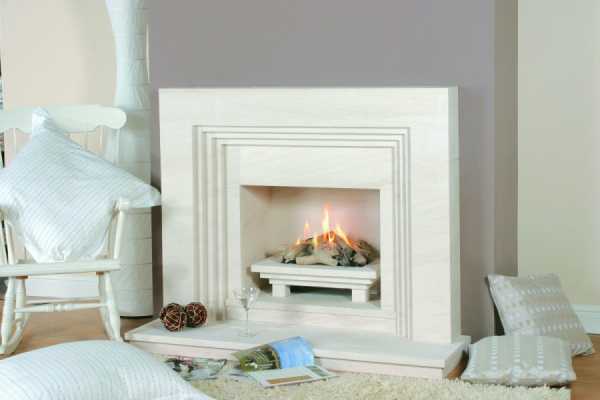

Создание декоративного камина

Сделать декоративные и фальш камины своими руками довольно просто. Для этого понадобится:

• лист гипсокартона;
• острый нож;
• металлические уголки и профиль;
• саморезы;
• шуруповерт;
• простой карандаш;
• шпаклевка для замазывания стыков;
• водоэмульсионная краска;
• длинная линейка.

Предлагаем подробную инструкцию как сделать камин. Она включает в себя:

• На поверхности гипсокартона наносим разметку будущего сооружения.
• Далее острым ножом вырезаем детали.
• После этого при помощи металлических уголков соединяем все элементы между собой.
• На поверхности стены делаем металлический каркас из специального профиля.
• Гипсовую заготовку фиксируем к бетонной плоскости.
• Когда конструкция установлена переходим к замазыванию всех неровностей.
• Завершающим этапом будет покраска гипсового сооружения.

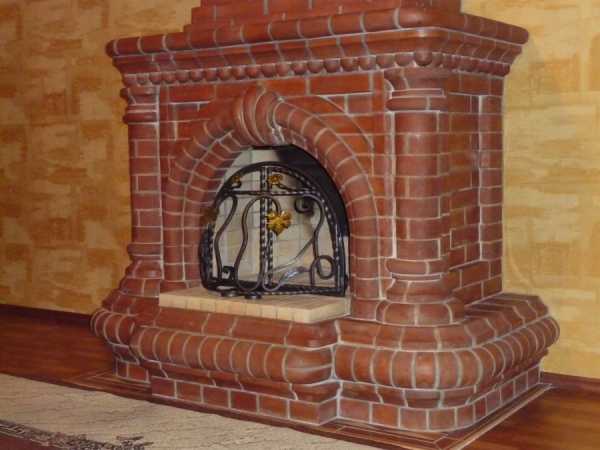

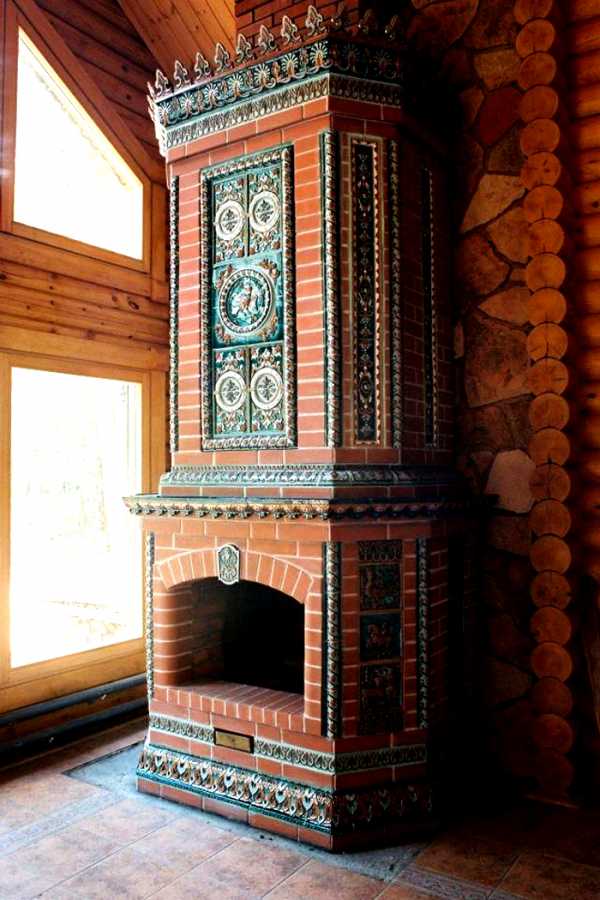

Фото каминов своими руками

Также рекомендуем просмотреть:

Пожалуйста, сделайте репост

mirstrojka.ru

Уличный камин своими руками, схемы, чертежи и инструкция с фото

На горящий огонь можно смотреть бесконечно. Особенно приятно делать это на фоне природы. Можно обустроить камин в загородном доме или на даче и смотреть на пламя в помещении. Но не всегда камин можно построить в помещении – многие конструкции домов имеют ограничения на использования открытого огня. В этом случае можно легко построить очаг на улице и долгими летними вечерами обсуждать рядом с ним с друзьями мировые проблемы. Как же построить уличный камин своими руками? Это довольно просто. Уличный камин является не самым сложным строительным сооружением, в этой статье мы написали специально для вас пошаговую инструкцию с фотографиями и схемами.

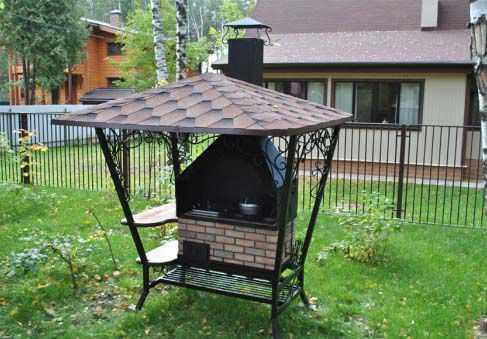

Готовый уличный камин, сделанный своими руками — фото

Какие бывают типы уличных каминов

Оформить уличный камин на своем загородном участке можно различными способами. Много зависит от того, будете ли вы просто наслаждаться видом открытого пламени или ваш камин будет еще использоваться в качестве барбекю, либо в качестве печки.

В том случае, если уличный камин на вашем участке будет являться просто якорным сооружением площадки для релаксации, для создания уюта в уголке вашего участка – то можно построить камин как домашний очаг классической формы.

Такое сооружение будет иметь все классические элементы домашнего камина. Вам предстоит сделать собственно топку и дымоход. Это основные элементы. Также вы можете обустроить камин дополнительными элементами, такими как подставка для дров или декоративные полочки. Единственным отличием от домашнего камина будет защита от от воздействия влаги из атмосферы. Для этого вокруг камина можно организовать навес.

садовый камин — фото

Материал для изготовления уличных каминов может быть самым разным: от легкого металлического очага до капитального каменного сооружения. Естественно, что любой используемый материал должен быть огнеупорным.

Как вариант, уличный камин может быть соединен с забором, окружающим ваш участок. Интересно создание камина в углу участка, в месте смыкания стен забора. Также камин на улице можно сделать и отдельно стоящим. Но в этом случае вам придется больше потрудиться над окружающим ландшафтным дизайном, чтобы уличный очаг не выглядел инородным предметом. Для этого можно использовать, например, живую изгородь, посадки деревьев. Можно также возвести декоративную стенку, которая впишет ваш уличный очаг в окружающее пространство.

Кроме того, необходимо помнить, что в продаже имеются и готовые уличные камины, которые просто устанавливаются на определенное место. В таких устройствах имеется стальной лист, обычно круглой формы. Также готовые уличные камины могут комплектоваться решетками для барбекю или гриля. Такие сооружения могут окружаться специальным противопожарным поясом, который представляет собой площадку, заполненную негорючим материалом.

Уличный камин может быть и передвижным. Вы сможете убирать его в холодное время года в кладовую, а в теплое время устанавливать в любом понравившимся вам месте.

камин из кирпича, встроенный в стену забора

Изготовить такие переносные и отдельно стоящие камины можно, если имеются навыки работы с металлом. Вам придется разрезать металлические листы, гнуть их и при помощи сварки формировать из них готовое сооружение.

передвижной камин из железа

Впрочем, переносной уличный камин вовсе и должен быть массивным сооружением. Его вполне можно изготовить из обрезков металла, сформировав из них очаг. Элементарный уличный камин может выглядеть как большая металлическая корзина. Ее вполне можно сделать из кусков арматуры и обрезков металлического листа, зафиксировав между собой сваркой или даже вязальной проволокой. При определенных творческих способностях такому переносному камину можно придать необычную форму, например сделать его в виде летающей тарелки.

Необходимые элементы уличного камина

Для того, чтобы вы и ваши гости не кашляли и чихали возле горящего уличного камина – вам необходимо продумать систему дымоотведения. Самый простой уличный камин в виде открытого очага лишен таких устройств и в ветреную погоду огонь и дым в таком очаге может доставить вам неприятности.

Также уличный камин можно оборудовать дополнительными утройствами для жарки гриля или шашлыка. Так сказать, соединить приятное с полезным. В этом случае вы сможете не только греться у огня, но и готовить на нем различные блюда, радуя ваших гостей.

камин с барбекю

А вот если замахиваться на большее, то уличный камин вполне можно объединить с летней кухней. Многие жители загородных домов строят себе летнюю кухню, чтобы заниматься в ней стряпней летними днями. Очаг в таком сооружении, имеющим вид открытой беседки вполне может использоваться и в эстетических, декоративных целях.

Процесс строительства уличного камина

Рекомендуем вам следовать этой пошаговой инструкции, четко выполняя все действия вы 100% будете удовлетворены получившимся результатом!

1. Создаем проект

Попробуем разобраться, как можно своими руками построить уличный камин, совмещенный с мангалом или грилем. Это будет довольно серьезное сооружение, строительство которого начинается с создания проекта и формирования фундамента.

чертеж уличного камина

При создании проекта вам придется определить место расположения будущего камина-мангала. Его лучше расположить в соответствии с имеющейся розой ветров, так, чтобы дым от огня выносился за пределы участка. Если таким образом расположить камин не удается – то в нем должен присутствовать серьезный дымоход, вытягивающий все продукты сгорания.

Предотвратить сквозняки в месте расположения уличного мангала-камина можно с помощью живой изгороди или декоративных стенок.

Собственно уличный камин-печь представляет собой бокс с тремя стенами. Это минимальное количество элементов для открытого камина. Он также может быть оснащен стационарной дымовой трубой и различным дополнительным оборудованием, например столиками для разделки мяса или полкой-нишей для сушки дров.

2. Выбираем материал

Приступаем к выбору материала для строительства уличного камина. Допустим, мы хотим построить сооружение из кирпича. В этом случае внутренняя поверхность, а желательно и весь камин был построен из клинкерного кирпича. Он довольно прост в строительстве.

клинкерный кирпич

А вот для декоративной облицовке можно выбрать любой негорючий материал. Возможно, вам захочется облицевать уличный камин плиткой под дикий камень, создав брутальный дизайн, а возможно, вы выберете более легкую, игривую облицовку.

Также заготавливаем для строительства строительные смеси для кладки и закрепления облицовки. Не забываем подготовить металлические части: решетку мангала, колосник. Для внутренней поверхности трубы дымохода стационарного уличного камина можно использовать асбестоцементную трубу.

3. Начинаем строительство: фундамент

Начинаем переносить чертеж в реальность. Наш уличный камин из кирпича будет иметь солидный вес и поэтому при его возведении нам не обойтись без фундаментного основания.

Под уличный камин можно сделать простой фундамент в виде плиты толщиной около 15 сантиметров. Для этого размечаем место, снимаем верхний плодородный слой и копаем котлован. На дно котлована укладываем и трамбуем подушку из песка и щебенки. Создаем опалубку и размещаем внутри нее металлические прутья армирующего каркаса. Заливаем бетонный раствор и ждем его полного застывания.

фундамент в виде плиты

Также в качестве основания можно уложить и готовую железобетонную плиту.

Часть основания, выступающую над землей можно облагородить, обложим ее декоративной плиткой или бутовым камнем.

4. Кирпичная кладка: порядовая схема

Для соединения выкладываемых кирпичей применяем раствор из песка и цемента в соотношении 2 к 1. При кладке стационарного уличного камина в смесь можно добавлять пластификатор и морозоустойчивую присадку. При кладке топки в фиксирующую смесь добавляется присадка для повышения жаропрочности. Такую присадку можно изготовить и самостоятельно, добавив полтора килограмма соли на ведро смеси.

кирпичная кладка

Особое значение имеет выбор материала для облицовки внутренней поверхности топки. Для этого можно использовать несколько типов материалов:

• Имеющих пористую структуру. К таковым относятся ракушечник или песчаник.
• Прочные природные камни, такие как базальт или доломит.



кладка кирпича своими руками

Чтобы самостоятельно проверить жаропрочность материала, положите на испытываемый образец старую автопокрышку и подожгите ее. Неустойчивый материал разрушится – такие материалы не должны иметь непосредственного контакта с огнем, иначе ваше творение разрушится после первой же топки!

5. Украшаем уличный камин

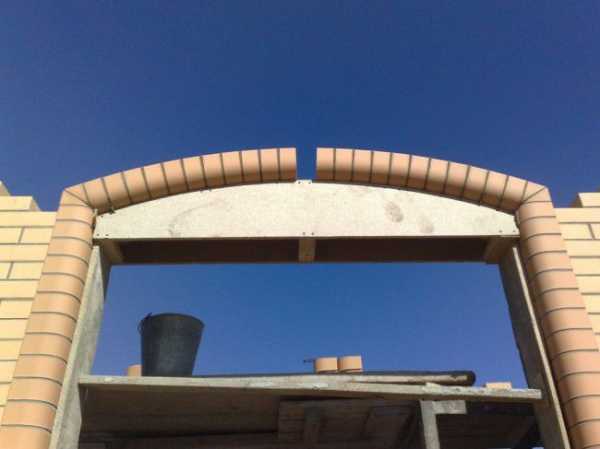

Красить уличный камин можно различными архитектурными деталями. Хорошим выбором будет создание арки. В этом случае предварительно изготавливается из деревянного щита шаблон, на который выкладываются кирпичи, составляющие свод арки. Последним вставляется верхний кирпич, играющий роль своеобразного замка. После высыхания раствора и скрепления кирпичей – деревянный шаблон удаляется.

арка из кирпича

Поверхность построенного уличного мангала можно облицевать декоративной плиткой.

облицовка декоративной плиткой

Уличный камин своими руками: видео инструкция от заливки фундамента до облицовки

kamin-expert.ru

пошаговая фото инструкция и советы экспертов

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Качественный камин выполняет одновременно функции отопительного агрегата и элемента декора. Его используют, как дополнение к основной системе обогрева жилья. Крупные размеры и особые формы позволяют сделать из него выразительный акцент в интерьере, подчеркивающий особенности определенного стиля. Самостоятельное возведение позволит учесть мельчайшие индивидуальные потребности. В этой статье рассказано о том, как сделать камин своими руками: пошаговая инструкция, фото и профессиональные советы помогут исключить ошибки.

Красивый и эффективный камин в частном доме своими руками можно сделать с уникальными характеристиками

Содержание статьи

Камин своими руками: пошаговая инструкция, фото подготовительных операций

Чтобы упростить задачу, приобретают готовые изделия из металла. Но надо понимать, что такие конструкции в процессе эксплуатации подвергаются сильным нагрузкам. При изменении температуры в широком диапазоне происходят тепловые деформации. Они способны разорвать качественные сварные соединения, провоцировать образование иных дефектов. Стандартное изделие придется подбирать по размерам и внешнему виду к определенному помещению. Но даже при не ограниченном финансировании трудно будет получить идеальный результат.

Металлическую топку придется устанавливать на фундаменте, закрывать декоративными панелями. В этом варианте также предполагается большой объем строительных работ

Применение кирпича поможет успешно реализовать проект. Самостоятельное выполнение рабочих операций обеспечит точный контроль на всех стадиях, что позволит получить отличное качество. Надо только внимательно изучить и применить на практике следующие инструкции.

Выбор строительных материалов

Контактирующие с огнем поверхности должны быть устойчивыми к открытому пламени. Их создают с помощью шамотного кирпича. Производство таких изделий отличается сложным технологическим процессом обработки исходного сырья. Также применяют кирпичи, сделанные из огнеупорной обожженной глины с добавлением кварца.

Шамотные кирпичи разного цвета

Обратите внимание! Следует знать, что кварцевый кирпич не устойчив к химическим соединениям на основе извести, щелочных составляющих, окислов железа. Его применяют только для формирования топливника.

Основную часть конструкции создают с применением полнотелого красного кирпича из глины. Его прочность должна быть высокой, поэтому рекомендуется приобретать марку М200, либо более высокую категорию.  Желательно выбирать такой материал из одной товарной партии, чтобы обеспечить единство технических и эстетических характеристик. Пустотелые кирпичи используют для облицовки. Из него можно сделать верхнюю часть трубы.

Для связующего раствора обычная цементно-песчаная смесь не подойдет. Она не выдержит высоких температур. Основой будет глина средней жирности. Можно приобрести готовое сырье, с официальной сопроводительной документацией, подтверждающей нужные параметры. Если имеются сомнения – используйте следующие методики для тщательной проверки.

Сделайте из смеси глины с песком шарик (5-8 мм). Поместите его на ровную поверхность и медленно сдавливайте дощечкой сверху. Следите за появлением трещин:

• ½ диаметра – раствор слишком жирный;
• быстрое образование дефектов – тощая смесь;
• 1/3 диаметра – норма.

Процесс определения жирности глины

Следующий метод сложнее, но он поможет получить более точный результат. Из глины и песка делают шарики. Половину из них сплющивают до ½ исходного диаметра. Эти заготовки раскладывают на сухой поверхности в помещении с нормальной температурой (от +18°C до +25°C), без сквозняков. Через 7-11 дней выполняют проверку. Подходящими будут лепешки без трещин. Шарики не должны разбиваться после свободного падения на твердый пол с высоты 1 м.

Полезная информация! Для проведения этих экспериментов создают смесь глины с водой. Также подготовьте составы из глины (1 часть) с песком (0,1; 0,25; 0,75 и 1 часть). В результате – опытным путем будет определен лучший вариант.

В процессе кладки оперативно проверяют состояние раствора. Он не должен разрываться при смещении мастерком смеси в сторону. Если возникают такие дефекты, добавляют воду. Появление после этой манипуляции оплывов свидетельствует о чрезмерно жидкой консистенции.

Приобретайте качественный речной песок. Его можно просеять дополнительно, удалить загрязнения и посторонние примести. Разведенную водой глину продавливают через прочное сито, чтобы устранить твердые комки. Для кладки 50 шт. кирпичей (плашмя) со швами от 4 до 6 мм понадобится ведро раствора. Если перемешивание лопатой вызывает затруднения, применяют «ножной» метод.

Босиком эту рабочую операцию выполнять не обязательно. Пригодится чистая резиновая обувь

Что понадобится для отделки

Простейший вариант – создание наружного каркаса из стандартных металлических деталей и последующая обшивка гипсокартоном. На созданной ровной поверхности можно использовать далее краску, штукатурку, иные материалы. В любом случае все составляющие подбирают с учетом близости источника тепла.

На основе из гипсокартона закрепляют разные декоративные элементы

Непосредственно на кирпиче с применением жаропрочных клеевых растворов закрепляют:

• керамогранит;
• стандартную керамическую плитку;
• мозаику;
• плиты из натурального камня.

Хорошо подходят для таких проектов изразцы. На обратной стороне таких изделий фабричным способом созданы выемки («румпы»). В них устанавливают специальные крепежные детали в процессе монтажа. Готовая конструкция получается чрезвычайно стойкой к температурным перепадам.

Комбинированная отделка «кирпич-изразцы»

Проектная документация

Даже опытные мастера создают предварительно схемы будущей кладки с учетом особенностей конкретного помещения, индивидуальных требований заказчика. Типовые планы («порядовки») можно найти без труда в сети Интернет с помощью соответствующего запроса. Коррекции в профессиональные конструкции надо вносить осторожно. При возникновении сомнений рекомендуется обращаться к профильным специалистам.

«Порядовка» камина

Эту схему камина из кирпича с открытой топкой следует изучить подробнее. Здесь есть металлический закладной элемент, поддерживающий кирпичную кладку. Следует учитывать разные коэффициенты температурного расширения материалов. Подобные решения лучше исключить. Даже шамотный кирпич надо отделить от основной части камина промежутком 2-3 мм. Он поможет сохранить целостность конструкции в течение длительного срока эксплуатации.

Простая «порядовка» без металлических вставок

Несколько вариантов дымоходов

Обратите внимание! В комплект чертежей добавляют документацию по дымоходу. Следует продумать прохождение труб через межэтажные перекрытия, кровлю, создание слоев утепления, гидроизоляции. Обозначенные здесь вопросы не включены в материалы данной статью. Их надо изучить отдельно.

Как сделать камин своими руками: пошаговая инструкция

Для выполнения работ используют следующий алгоритм:

• Если нет надежного основания из железобетонной плиты, понадобится прочный фундамент. Роют яму глубиной до 70-80 см. Ее ширина должна получиться больше контура камина на 15-20 сантиметров во все стороны.
• Высоту стенок опалубки сделайте на 50-70 мм ниже уровня верхнего слоя напольного покрытия. Ее заполняют раствором песка и цемента (пропорция 3 к 1 соответственно). Закрытый полимерной пенкой фундамент высохнет за10-12 дней.
• Его закрывают двойным слоем рубероида. Далее – начинают кладку. В первом слое кирпичи устанавливают вертикально. Следующие части создают в соответствии с выбранной «порядовкой».

Для создания сводов сложной формы используют подобные шаблоны. Помимо контроля точности размеров, они способны выполнять функции временных опор

Как сделать отделку камина своими руками: фото разных конструкций

Следующая информация пригодится для кладки камина с изразцами своими руками, пошаговые инструкции для других технологий найти не сложно. По схеме выполняют монтажные операции:

• В отверстия на задней стенке изразца устанавливают металлический стержень
• К этому элементу прикручивают стальную проволоку так, чтобы свободные концы выступали наружу.
• Их вставляют в кладочный раствор, когда монтируют кирпичные слои.

Ниже приведены примеры разных вариантов отделки. Каждый из них выполняют с применением соответствующей технологии.

В наборах изразцов предлагают фризы, плинтус, картины, другие декоративные элементы

Изготовление деталей из натурального камня можно заказать в специализированной мастерской

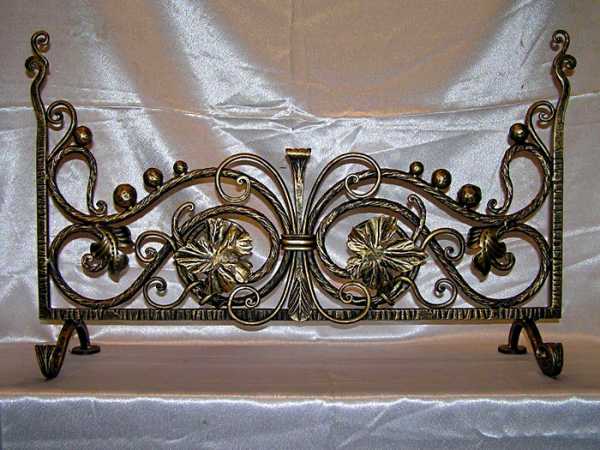

Качественную кованую решетку для камина своими руками создать не просто. Проще и дешевле – приобрести готовое изделие

Применяя дерево, части из горючих материалов монтируют на достаточном удалении от пламени

Статья по теме:

Дровяные камины для дома. В отдельной публикации мы расскажем о современных функциональных каминах и об их правильном выборе и размещении.Читайте!

Советы и выводы

Не слишком сложно создать камин своими руками: пошаговая инструкция, фото и видео материалы помогут выполнить необходимые действия правильно. Особое внимание следует уделить подготовительному этапу. Тщательная проработка проекта исключит ошибки. Она поможет сэкономить время, финансовые и трудовые ресурсы.

Для создания качественного камина своими руками пошаговой инструкции и фото будет достаточно

Кладка камина своими руками (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru
