Каркас для дома из дерева схема – Строим деревянный каркасный дом своими руками

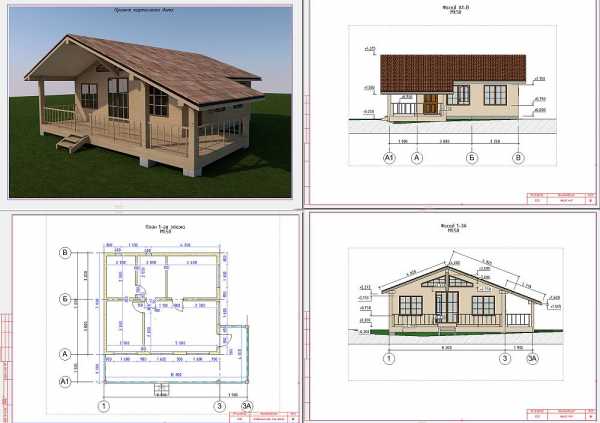

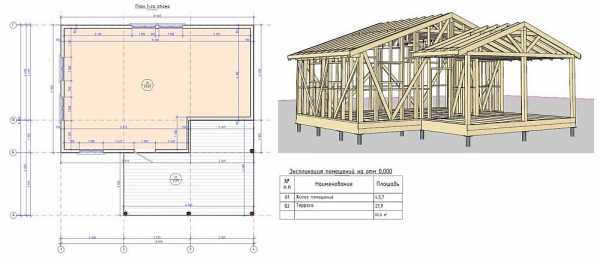

Рабочие чертежи каркасного дома / каркасный дом своими руками

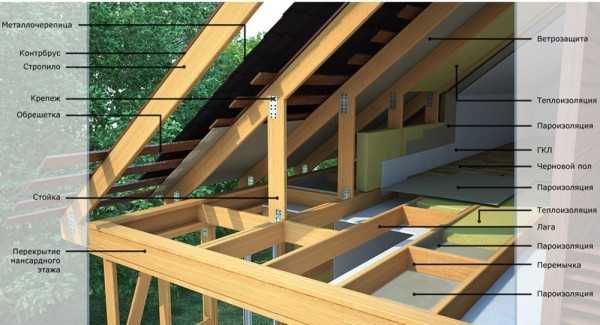

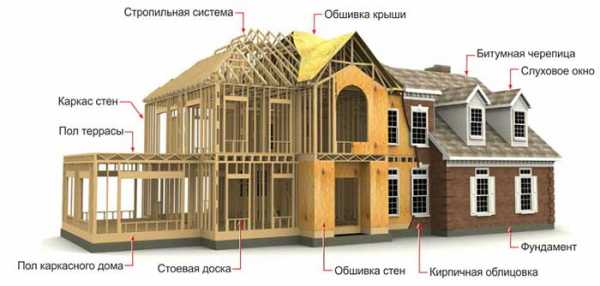

 Устройство каркасного дома

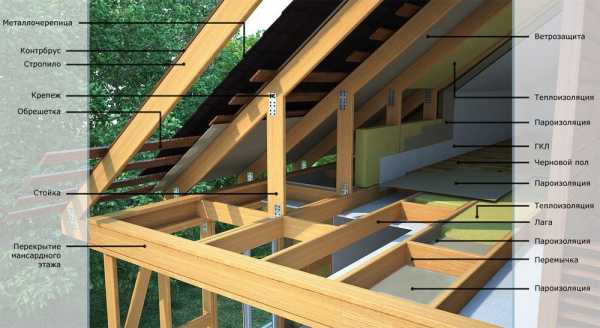

 Разрез каркасного дома

Разрез каркасного дома на примере проекта КД-29, приведена схема и технология строительства каркасного дома. Почти все проекты имеют данную конструкцию. Данная схема зарекомендовала себя, как надёжная, но простая и удобная в сборке. Весь вес крыши приходится на центральную и боковые нефронтонные стены, которые стоят на фундаменте. Второй этаж собирается с перекрытия второго этажа. Наглядно, с этапами строительства можно ознакомиться, скачав инструкцию по строительству каркасного дома.

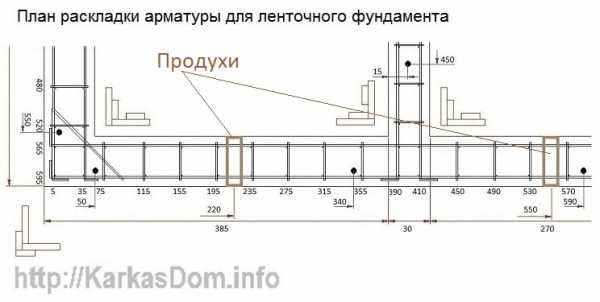

 Планы и чертежи сборки фундамента

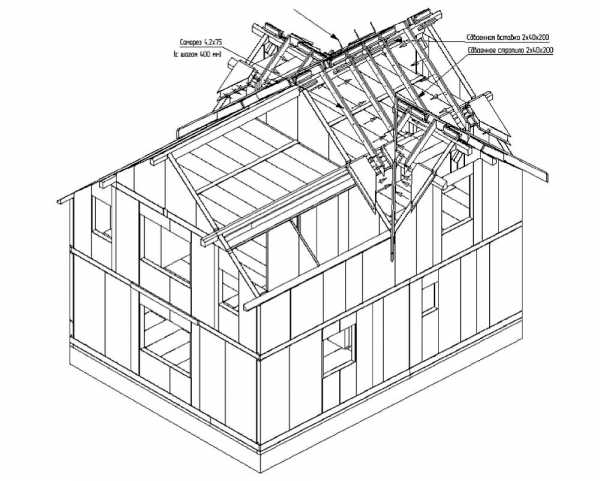

Комплект рабочих схем и узлов к проекту, содержит: полный чертёж с размерами мест установки анкеров, продухов рабочей арматуры и хомутов, объем бетона и количество арматуры. Технологию и способ экономной сборки опалубки для использования её в последующем для стоек каркаса и обвязок. При свайном фундаменте к проекту идёт также описание и свайное поле со всеми размерами установки свай д108мм и обвязкой швеллером для гарантированной надёжности свай. При желании по месту возможна обвязка свай брусом или доской на ребро по оголовкам.

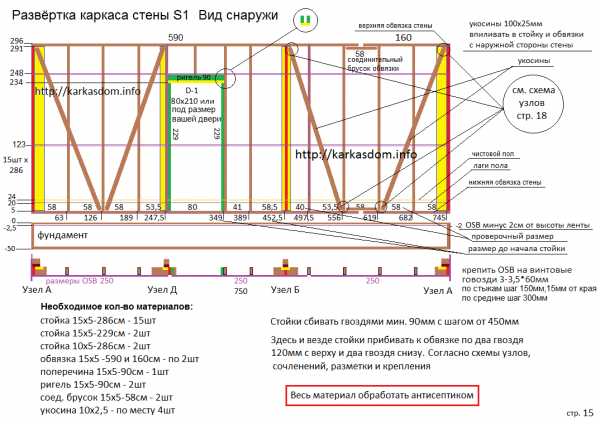

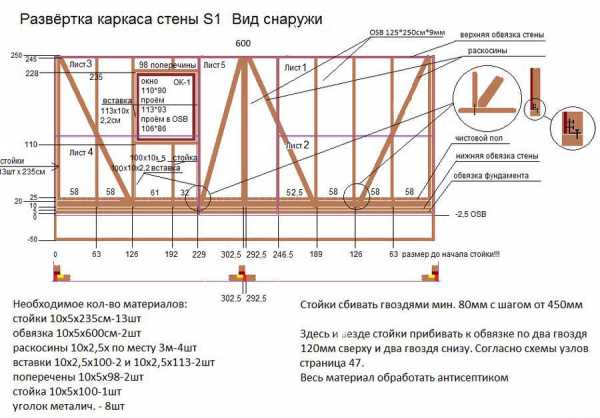

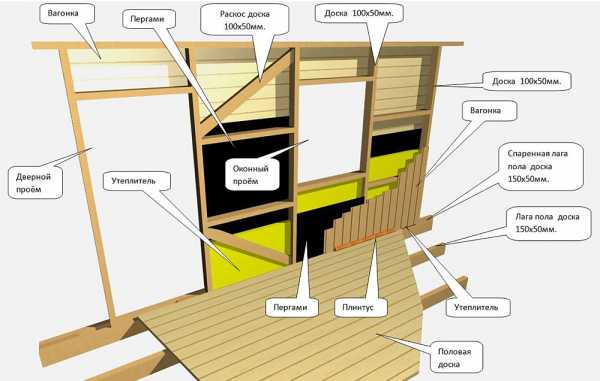

 Стена каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек с двух сторон в см., включая проверочные размеры между стойками, места установки укосин, размеры проёма окна/двери и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также все планы, где необходимо, содержат комплектовочную ведомость, комментарии и технологию соединения стоек в углах, по технологии тёплый угол, и схему примыкания внутренних стен. Обратите внимание, что мы специально отказались от гостовского оформления чертежей, чтобы убрать лишние шапки и подписи, и сделать чертежи на всю страницу. Также, они выполнены в цвете и в сантиметрах, для удобства работы при строительстве.

 Фронтон каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек в см. и обрешётки крыши, высоту стоек, включая проверочные размеры между ними, места установок окон, размеры окна и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также, все планы содержат комментарии и технологию раскладки крепления Ондулина, обрешётки, свесов и устройства паро- ветро- защиты (кровельного пирога).

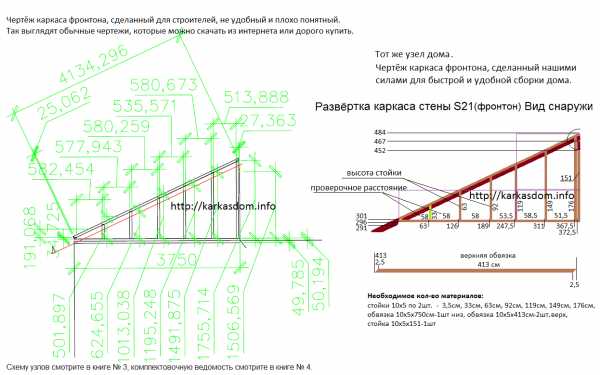

 Сравнение: Обычный чертёж и наши чертежи

Для удобства и скорости работы, мы не стали, как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней крайне неудобно. Представьте, как собирать дом, если для того, чтобы собрать перегородку длиною всего метр-два, вам придётся искать её комплектность в книге из почти ста! листов. Чтобы у вас не было таких проблем, мы, все необходимые материалы и их точные размеры, указали непосредственно на странице, где нарисован тот объект, который вы будете собирать в настоящее время, вам не придётся тратить уйму времени, чтобы найти и рассчитать, что вам нужно, всё указано на схеме — просто и удобно. В любом случаие, ещё дополнительно идёт смета к проекту.

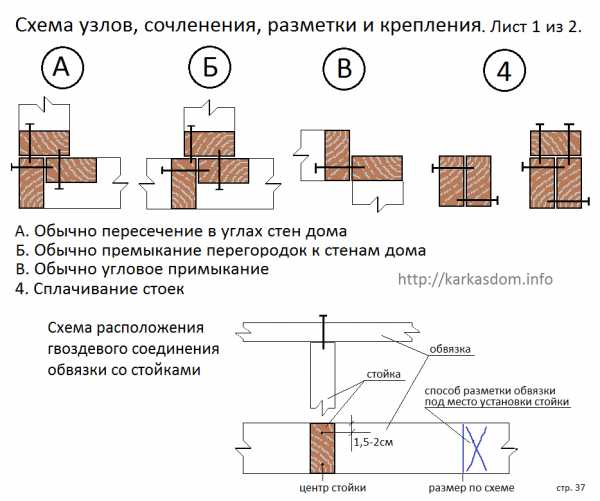

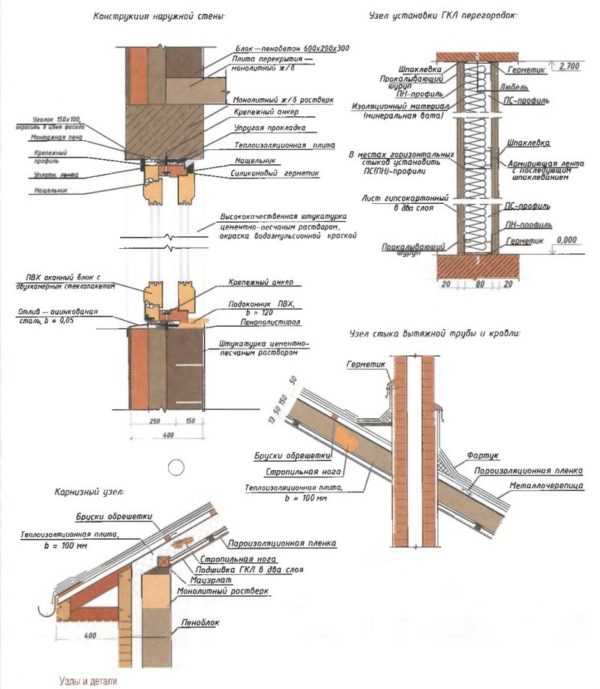

 Узлы: Схемы крепления и разметки

К каждому нашему проекту идут не только чертежи и схемы, описания и пояснения, а конечно ещё и узлы, это сильно облегчает и ускоряет процесс правильного строительства. Ниже, первая страничка узлов и схема разметки от проекта кд-1. Так как, это проект небольшого дома, то узлы поместились на двух страницах. Первая, это основные узлы и схема сборки стен с пояснением по разметке. Вторая страница в проекте, это узлы внутренних перегородок, схема и способ впиливания укосин, схема и способ быстрой разметки. А также, на второй странице показан способ и метод утепления перекрытия между этажами, пола первого этажа и т.д.

 Инженерные сети

Комплект рабочих схем и узлов к проекту, содержит: схему прокладки и количество оконечных устройств электрики (розетка, выключатели, автоматы защиты и тд и тп), принципиальную схему и вариант установки сантехники для первого/второго этажа, а также вариант устройства дренажа и вентиляции с естественным побуждением с описание минимально желаемого устройства согласно норм и правил на одноквартирные дома.

Подробнее об узлах по технологии KarkasDom, можно прочитать в статье Все узлы каркасного дома.

Все наши проекты обладают множеством достоинств:

1. Проекты разрабатываются под размер материалов из магазина, чтобы пришлось как можно меньше резать и не оставалось обрезков.

2. Также, еще на этапе эскизного проекта подбирались плиты OSB, с учетом наиболее популярных размеров, которые чаще всего есть на складе строй базы.

3. Кровля самая простая в исполнении – двускатная. А это значит, не придется резать Ондулин или металлочерепицу, чтобы сформировать ендовы. Нет дополнительных кровельных элементов, которые удорожат кровлю, а также, нет потенциально опасных мест, которые могли бы протекать.

4. Все проекты сделаны по районированию: Зона 2, СПб и ЛО, что подходит для их строительства по снеговой и ветровой нагрузке в большей части России.

5. Обычно прямоугольный дом. Это самая энергоэффективная и удобная форма дома.

6. Все дома достаточно просты в строительстве, благодаря отсутствию лишних выступов стен.

7. Все размеры указаны в сантиметрах и имеют оригинальное исполнение чертежей и схем.

8. В проектах домов нет ни одной дорогостоящей клееной или двутавровой балки.

9. Габариты дома выбираются для максимальной экономии строй материалов.

10. Стояки, обычно, собраны в одном месте с вентиляцией.

11. Удобная лестница.

  Так как все чертежи и планы мы не можем разместить на одной странице то зайдя в раздел, Наше предложение мы можем предложить вам бесплатно все сметы для расчёта во сколько вам обойдётся дом по ценам вашего региона, все планы, чертежи и технологии с подробным описанием, что и как делается и для чего. В общей сложности более 100 страниц цветных чертежей, описаний и комментариев для удобства, скорости и качества работы.

Смотрите в разделе «Видео», это и многие другие видео по строительству каркасных домов:

karkasdom.info

Чертежи каркасных домов — что это и где достать бесплатно

Чтобы построить каркасный дом для сезонного и постоянного проживания, нужен чертеж – подробный план и графическая инструкция по сборке строения. Есть несколько способов получения чертежа – заказать индивидуальную разработку профессионалу, использовать готовый бесплатный или на основе типичного шаблона создать оригинальный. Каким должен быть этот важный документ, что в него входит и как правильно с ним работать?

Чертежи каркасных домов

Чертеж каркасного дома – не просто официальная бумага для получения разрешения на выполнение строительных работ. Это важный документ, который является залогом того, что построенный дом в полной мере будет соответствовать нормам и адаптирован под климатические условия.

Что включает чертеж

Все документы, в которых подробно описан процесс сборки и монтажа дома, необходимо оформлять еще на стадии строительства. Кроме того, стоимость будущего каркасного дома подробно описывается в смете. Там же прописывается перечень всех строительных материалов, которые будут использоваться для строительства. Как правило, каждый такой комплект сопровождается изображениями и фотографиями.

Особенности домокомплектов

Некоторые компании предлагают приобрести полный домокомплект для строительства. Такой комплект включает не только основные элементы и чертеж, но и все необходимые пиломатериалы и утеплители (сип-панели). Это дает возможность возвести одноэтажное или двухэтажное строение своими руками в короткий срок.

Преимущества приобретения домокомплекта:

• заказчик получает на руки полный комплект чертежей и материалов;
• все чертежи обычно просты и понятны;
• для того чтобы защитить материалы от осадков, их привозят на участок постепенно;
• в комплекте можно получить рекомендации по дополнительному утеплению дома;
• есть проект по устройству крыши;
• прилагаются схемы и инструкции по созданию вентиляции, электрики, канализации и водоотведения;
• полная смета предоставляет заказчику возможность определить весь объем затрат на строительство.

Комплект чертежей и документации для строительства каркасного дома

Любой готовый чертеж каркасного дома представляет собой объемный документ, размер которого может достигать 100 страниц. В каждом документе детально прописан план, присутствуют схемы, а также подробные инструкции по сборке и установке каркаса.

Условно вся инструкция подразделяется на основные части, которые делают весь процесс строительства предельно простым и понятным. Изучить такую инструкцию смогут как профессионалы, так и те, кто не имеет серьезного опыта в строительной сфере.

В инструкции присутствуют ответы на все важные вопросы, которые могут возникнуть в процессе возведения каркасного дома. В этом документе есть ответы на вопросы, как обеспечить ветро-, влаго- и парозащиту новому строению. Описаны условия строительства, а также принципы по которым выбирают оконные, дверные и другие конструкции. Кроме того, в документе можно найти рекомендации, касающиеся возведения каркасного дома с мансардой или без.

Базовая комплектация

Частным застройщикам предлагают много типовых вариантов каркасных домов. Это могут быть как стандартные, так и индивидуальные варианты. Однако при многообразии решений в архитектуре или дизайне существует понятие основной комплектации, которое также включает возможность строительства своими руками.

Базовая комплектация каркасного дома включает:

• подробный чертеж;
• комплект материалов для лаг, перекрытий, пола, каркасов, оснований, стоек и стен;
• материалы для кровли: стропила, доски для обрешетки;
• отделочные материалы – доски для чистых полов, пиломатериал для плинтусов, внутренних углов, вагонку;
• наружные и межкомнатные окна и двери;
• комплекты материалов для паро- и гидроизоляции, а также для утепления домов каркасного типа.

Как правило, фундамент дома не входит в базовый комплект, потому что выбор фундамента обусловлен типом почвы и грунта. Закладка добротного фундамента для каркасного дома представляет собой непростую и трудоемкую задачу.

Несмотря на то что сделать закладку фундамента можно своими руками, лучше всего для выполнения таких работ пригласить специалистов. Особенно это касается строительства домов, в которых больше одного этажа, предназначенных для проживания в любое время года.

Этапы строительства

Строительство дома по каркасной технологии включает несколько последовательных этапов.

Руководство по строительству фундамента

Вне зависимости от того, по какой из технологий строится каркасный дом и какой дизайн для его строительства выбран, основной процесс всегда начинается с подготовки места, завоза материалов и закладки фундамента.

В условиях мягкого грунта или почвы с большим содержанием торфа, а также при близком к поверхности уровне грунтовых вод, выбирают свайно-винтовой фундамент. На грунтах другого типа возможна закладка ленточного фундамента.

При обшивке свайного фундамента нужен ответственный контроль процесса. Обвязку лучше всего выполнять из металла. Вместо уголков рекомендуется использовать швеллера, а варить не внахлест, а встык с учетом оси свай.

Если выбраны проекты каркасных домов с ленточным или плитным фундаментом, тщательно контролируйте наличие, достаточное количество и площадь сечения вентиляционных отдушин.

При доставке материалов на объект необходимо проверить их качество. Не должно быть таких элементов, на которых уже есть признаки грибка и почернения. Все пиломатериалы должны быть в обязательном порядке обработаны антисептиком.

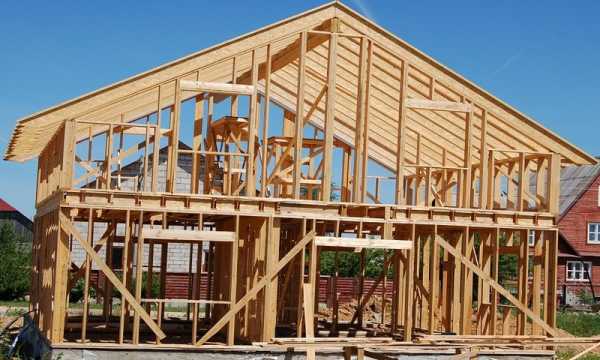

После того как фундамент дома готов, изготавливается основной каркас нижней обвязки, или основание дома. Обвязку делают из бруса по сторонам всего фундамента и в местах расположения стен комнат. Между фундаментом и каркасом обязательно укладывается гидроизоляция.

Брусья соединяются «в лапу» и скрепляются гвоздями, размером минимум 150 мм. Возможно удлинение коротких брусьев. Брусья нижнего яруса обвязки крепятся к фундаменту при помощи анкерных болтов размером от 16 мм. Поскольку болт должен заходить в фундамент примерно на 100 мм, то его точные размеры можно определить по формуле: 100 мм + высота бруса. Минимальное расстояние между анкерами составляет 2 м.

Сборка каркасного дома

Сборка каркасного строения своими руками представляет собой механический процесс, суть которого состоит в соединении тщательно подготовленных деталей в строгой последовательности. Эта последовательность изложена и показана в чертежах. Качественно выполненный проект может понять как профессионал, так и любитель.

Конструктивно каркасный дом состоит из трех узлов:

• перекрытия;
• стеновая система:
• система кровли.

Все узлы имеют собственную сложную структуру. И этот факт необходимо обязательно учитывать в процессе сборки. Если все узлы будут смонтированы правильно, то и вся система дома будет отличаться прочностью и надежностью.

Кроме того, в конструкции дома всегда присутствуют вспомогательные узлы, которые представляют собой точки соприкосновения отдельных элементов конструкции каркасного здания – от фундамента и до самой крыши. Это монтажные узлы, в которых происходит скрепление элементов дома. Специалисты советуют обязательно выбирать правильные типы крепежей, которые будут использоваться при монтаже соединений.

После того как нижние опорные лаги прикреплены к фундаменту, производится укладка половых лаг и устанавливаются вертикальные стойки. Для лаг используются доски 50х150 мм. Эти доски проверяются на прочность довольно просто. Достаточно встать на них и посмотреть, не «дышит» ли конструкция от нагрузки. На следующем этапе проходит укладка утеплителя и чернового пола.

Далее следует установка вертикальных стоек каркаса. Сам каркас укрепляется при помощи укосин. Щиты или элементы стен собираются на горизонтальной поверхности, а после уже поднимаются и устанавливаются на фундамент и крепятся в нужном положении.

Толщина стен выбирается в зависимости от проекта и может варьироваться от 170 до 270 мм. Такие параметры не допускают перерасхода материала и обеспечивают необходимый уровень теплоизоляции. Минеральная вата используется в качестве утеплителя, а гипсокартон – для внутренней обшивки. Наружная черновая отделка выполняется при помощи osb плит.

На следующем этапе подготавливаются потолочные балки. Они крепятся при помощи пазов или усиленными уголками.

Далее, согласно чертежу, выполняется подготовка и установка стропил крыши. Они состыковываются краями под углом около 50° при помощи торцевого соединения. Далее настилаются паро-гидроизоляционные пленки.

Нужно проконтролировать, чтоб их укладка проводилась в соответствии с инструкцией, обычно гладкая сторона направляется к утеплителю, а шероховатая – наружу. Не допустимо, чтоб провис был более 2 см. Потом производится настил кровли. Крепление осуществляется при помощи специальных кровельных саморезов через две волны.

Основные типы соединений, которые используются в домах 6х8 или большего размера:

• торцевые;
• боковые;
• угловые;
• крестовидные;
• ящичного типа;
• L или T-образного типа.

Собрать полностью готовый каркасный дом по чертежам можно за три месяца. Но одному человеку строительство в такой срок будет не под силу, понадобится помощь профессионалов.

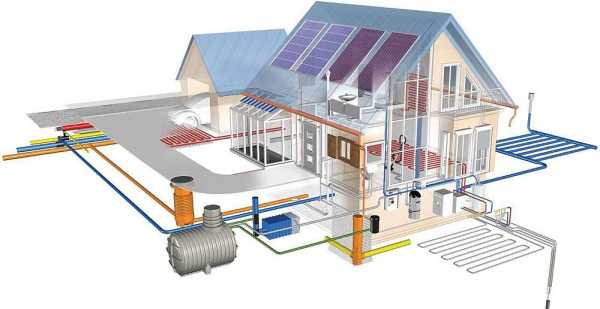

Прокладка и монтаж инженерных коммуникаций

Основными частями современного каркасного дома являются: газопровод, канализация, водопровод и электрическая сеть. Комфортное и безопасное проживание в полной мере зависит от правильности и качества прокладки и монтажа этих элементов.

В грамотных проектах каркасных домов все коммуникационные трассы и развязки расположены максимально близко друг к другу. Эти элементы должны располагаться так, чтобы при необходимости их можно было спрятать в специальный короб. Это делается для того, чтобы такие элементы не съедали пространство и не портили интерьер помещения. Порядок и особенности прокладки инженерных коммуникаций должны быть подробно описаны в специальном разделе чертежа каркасного дома.

Смета для каркасного дома

Чертежи каркасных домов в обязательном порядке включают в себя смету. В этом документе указано подробное количество строительного материала на каждом этапе стройки, в том числе в рулонах, килограммах или метрах. Кроме того, в смете указывается приблизительный разброс рыночных цен.

При строительстве дома поэтапно нет необходимости тратить на закупку материалов весь бюджет. Материалы можно покупать по мере продвижения строительных работ.

Выводы и видео

Хороший проект представляет собой комплекс документов, состоящий из подробных планов и схем, которые нужны на каждом этапе строительства. После просмотра такого документа у будущего владельца не должно оставаться никаких вопросов касательно процесса строительства.

Качественный платный или бесплатный чертеж и проектная документация каркасного дома – это залог успешного планирования строительства и сведения всех ошибок к минимуму. Кроме того, качественный готовый проект оптимизирует работу строительной бригады, сводит к минимуму объем распилочных работ и работ по подгонке материала, а также приводит к значительной экономии времени на строительной площадке.

Принцип каркасного строительства наглядно показа в видео.

Закладка Постоянная ссылка.

pro-karkas.ru

Узлы каркасного деревянного дома (фото и видео)

Каркасные дома – здания достаточно комфортные и долговечные, разумеется, в случае, если их возведение производилось в соответствии с существующими правилами. Конструкция каркасного строения – это многочисленные узлы, основополагающие – базовые, и вспомогательные. Абсолютно любой из имеющихся узлов каркасного деревянного дома в ходе возведения непременно потребует к себе особенно пристального внимания: мелочей здесь быть просто не может. Ведь если выполнить закрепление и состыковку всех элементов такой конструкции неправильно, жить в здании будет не просто не комфортно, а очень опасно для вас и ваших близких. Однажды, от неправильно распределенной нагрузки, такой дом рискует просто-напросто «распасться» на части.

Узлы каркасного дома: особенности

Для того чтобы каркасное строение получилось прочным и надежным, все узлы должны выполняться в абсолютном соответствии с проектировочными документами, чертежами. Конструкция каркасника включает в себя три ключевых узла здания – это, конечно же, стены (точнее, стеновая система), перекрытия (пол, потолки), а также кровельная система. Это основа основ, и без правильного строительства данных элементов длительное проживание в доме будет просто невозможным. Помимо основных, нельзя также не отметить и дополнительные конструктивные узлы строения. Они являются местами состыковки, соединения разных частей, элементов будущего дома – каркасника.

Опора для узловой системы стен каркасных домов – фундамент. Он может быть различных типов, чаще всего используются:

• плитный фундамент;
• ленточный;
• столбчато-ленточное основание.

В качестве крепления для стеновых узлов выступают анкерные болты. Рядовые стойки закрепляются к каждой из обвязочных балок. Вспомогательными узлами при этом являются нижние, а также верхние обвязки. Для того чтобы смонтировать обвязки, следует воспользоваться специальными болтами. Наиболее надежный вариант с максимальной прочностью – это сборка «каркасника», когда крепежные болты располагаются в обвязке, а на них надеваются стойки. Процессу установки стоечных балок следует уделять особенное внимание, ведь именно на эти элементы возложена несущая функция.

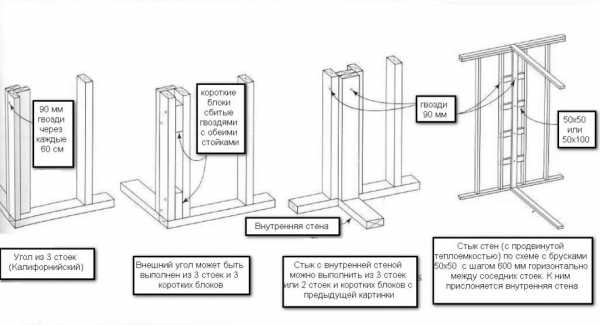

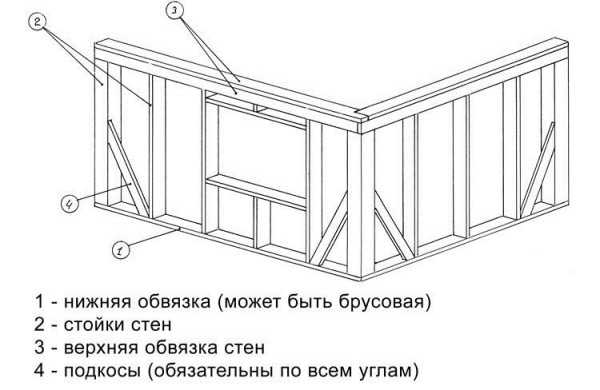

Стены: особенности угловых узлов

Проектируя углы, а точнее, угловые узлы стен будущего строения, важно также не допустить ошибок. Если нет грамотной схемы соединения таких узлов, придется потратить гораздо больше времени на монтаж боковых и фасадной стены здания.

Для создания каркаса боковых стен обязательно нужно предусматривать дополнительную стойку, которая будет повернута к угловой стойке ровно на девяносто градусов. Таким образом, получится качественно перевязать каркасы фасадной и боковой стены. А значит, угловое соединение станет надежным и прочным. Несомненный плюс и в том, что подобное соединение дает возможность сформировать хороший внутренний угол: соответственно, и обшивка здания изнутри фанерой, гипсокартоном или иными отделочными материалами в листах будет простой и удобной.

Обратите внимание на важнейшую деталь: конструкция стены (несущей) вашего будущего здания непременно должна быть каркасного типа. Габариты вертикальных стоек непременно должны быть соблюдены в соответствии с имеющимся проектом, такое же требование будет справедливо предъявить и к промежуткам между стойками. Если же вести речь об укреплении несущих стоек, то производится оно, как правило, фанерой, ДСП.



Стыковка фундамента и стен

Как лучше выполнить узел стыковки стен и основания вашего каркасника? На опорном брусе располагать балки можно либо перпендикулярно, либо по параллели к стенам. В уровне бруса расположиться балки могут на анкерах или на подвеске, перпендикулярно стене. Крыша, а также стены каркасников, имеют представленный стойками узел. Эти стойки следует расположить под прямым углом к поверхности стены. Также можно расположить их параллельно относительно стены, на фронтоне крыши, а также в перегородках (внутренних).

Что же касается балок, поддерживающих чердак, то их выполняют из нескольких элементов. Если покрытие на них с укреплением, можно произвести монтаж параллельно стенам.

Наружные углы стен каркасника имеют в составе своем, как минимум, пару стоек. Угловые элементы стен, а также точки их пересечения при этом станут опорой для внешних и для внутренних краев перекрытий. Обвязка стен будет осуществляться при помощи досок, толщина которых превышает 4 сантиметра. Ширина этих досок – аналогичная ширине несущих стоек в основном каркасе строения. Нижние обвязочные доски имеются в любой конструктивной части здания, а в наружной стене они будут выступать над опорой максимум на треть от общей ширины обвязки.

Верхняя обвязка зданий каркасного типа

В том случае, если перемычки и стены скрепляются с использованием специальных деревянных накладок или высокопрочных пластин из стали, вполне возможно допустить отсутствие верхней обвязки над проемом с перемычками. Формируется сама обвязка из пары досок. Если на стене есть проемы для будущих оконных или дверных конструкций, уже предусмотрена перемычка, которая будет образовывать с обвязкой один узел.

Конструкция каркасника подразумевает, что в верхней обвязке стыки досок располагаются над центральной частью вертикальных стоек (монтаж – в шахматном порядке). Для фиксации элементов используются гвозди не менее 6 см длиной. Каждый конец досок верхней обвязки фиксируется двумя гвоздями. К обвязке прибивается стойка, производится разметка с указанием места размещения первой стойки. Метку желательно поставить сразу на двух досках.

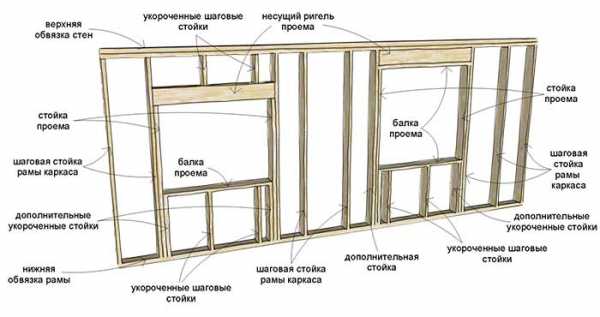

Важно правильно рассчитать расстояние между стойками, которое определяется, исходя из габаритов листа фанеры (размер стандартного листа – 1525 на 1525 мм).

Для стандартного листового материала оптимальным будет расстояние между стойками в 380 мм. Там, где будут находиться оконные проемы и дверные конструкции, отмечают места основных стоек, а также элементов, которые будут поддерживать перемычки. Обязательно нужно включить полученные расстояния в проект каркасного здания: важно, чтобы расстояния между основополагающими стойками были равными.

Грамотный монтаж проемов с перемычками – гарантия того, что все нагрузки будут правильно распределены и здание прослужит долго.

Узел нижней обвязки – это место, где обвязочные брусья будут прикреплены к основанию дома. Стыковка элементов производится с помощью хомутов или специального фундаментного крепежа (болтов). Перед тем, как укладывать брусья, обеспечивают качественную гидроизоляцию мест стыков. Есть в конструкции нижней обвязки и другой узел – это углы, в которых брусья будут состыковаться между собой. Выполняется стыковка одним из двух традиционных способов: «в полдерева» или «в лапу». Для того чтобы соединение было прочным, следует взять специальные металлические уголки или воспользоваться болтами.

Потолочные и напольные балки перекрытия: что учесть при монтаже?

Напольные балки перекрытия должны иметь опору в брус обвязки и монтаж их осуществляют с заранее рассчитанным шагом. Также устанавливаются и потолочные балки. Что же касается стоек, то в каркасных зданиях ставятся, в первую очередь, вертикальные угловые стойки, а после них – промежуточные. Здесь есть несколько узлов:

• углы, в местах, где с верхней обвязкой и с нижней состыкуются вертикальные стойки;
• соединение обвязочных балок и стоек.

Для того чтобы в углах вертикальные стойки были закреплены надежно, делаются пазы и дополнительно производится фиксация металлическими уголками. По аналогии осуществляется крепление промежуточных стоек. Одинаково будут закреплены брусья верхней и нижней обвязки (места стыковки – стойки каркасной конструкции и углы).

Дополнительные «связи» оказываются важными для тех, кто стремится сделать дом максимально надежным. Вертикальные и диагональные подпорки являются теми связующими элементами, с помощью которых вся конструкция каркасника получает дополнительную прочность. Но этот способ используется далеко не всегда. Чаще конструкция каркасных строений предполагает, что для усиления оказывается достаточно обшить каркас OSB-плитами.

Стропильная система

Из значительного количества узлов будет состоять и система стропил каркасных зданий. Это, в частности:

• места, где стропила опираются на коньковый прогон;
• места, где стропила делают опирание на брус верхней обвязки;
• место состыковки ригеля и стропильных;
• место соединения контробрешетки каркасника и стропильных ног;
• стык контробрешетки здания и его обрешетки.

Коротко о каждом узле можно сказать следующее:

У конька стропильные ноги состыковываются двумя способами – внахлест или встык. Для того чтобы закрепить стропила к брусьям верхней обвязки, следует выполнить на них соответствующих размеров вырубки. Что касается ригелей и других видов подпорок, их роль, как правило, могут играть бруски или доски. Брусья контробрешетки следует устанавливать с шагом, аналогичным тому, с которым будут монтироваться и стропильные ноги. Обрешетка каркасного здания бывает и сплошной, и разреженной, это зависит от того, какова конструкция крыши и, конечно же, от типа будущего кровельного материала.

Вопросы крепежа элементов дома подробно рассматриваются в этом видео:

Обладая знанием о том, какой должна быть конструкция узлов каркасного здания, такое жилье можно будет построить своими руками. Использование качественной древесины и других необходимых материалов, соблюдение всех норм и технологий – залог того, что ваше жилое строение будет функциональным, надежным и качественным!



domzastroika.ru

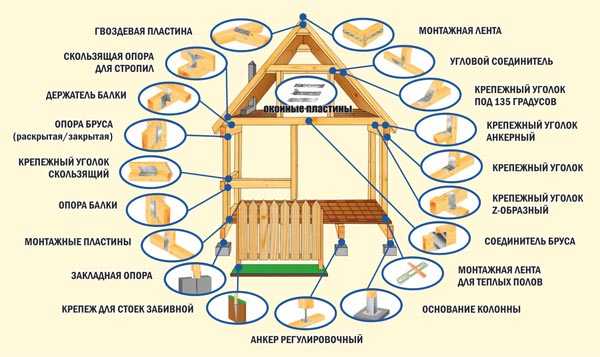

Основные узлы конструкций крепления каркасного дома. |



Строительство каркасного дома похоже на сборку конструктора. Деревянный каркасный дом собирается в соответствии со схемой. При этом от качества узлов сборки зависит прочность и надёжность будущего строения. Какие особенности выполнения основных узлов и соединений каркасного дома? И как правильно зафиксировать нижнюю и верхнюю обвязки, стойки, укосины, ригеля?

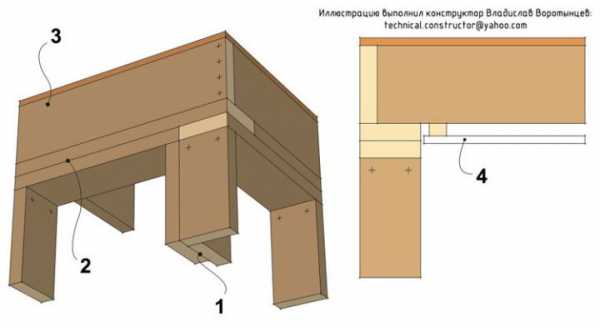

Узлы соединения нижней обвязки

Нижняя обвязка каркасного дома  представляет собой раму из деревянного бруса или сколоченных между собой нескольких досок, которая укладывается поверх свайно-винтового фундамента. На бетонный фундамент под нижнюю обвязку кладут так называемые лежни – доски. Они выполняют главную функцию – выравнивают фундамент и скрывают те огрехи, которые могли быть допущены при его заливке.

Лежни крепятся к бетонному фундаменту с помощью анкеров. Места монтажа располагают на расстоянии не больше 0,5 мм. При этом анкерами крепят как минимум – концы балок.

Соединение лежня с бетонным фундаментом.

Для установки анкеров сверлят отверстия определённой глубины. Они проходят сквозь доску и углубляются в толщу бетонного фундамента. Глубина сверления и заколачивания анкера определяется высотой стены дома и конструкцией фундамента. Для традиционных 2,5-3 м каркасной стены на бетонном основании глубина опускания анкера в бетон составляет 15-20 см.



Второй вариант монтажа анкеров – вбетонировать анкерные шпильки в процессе заливки фундамента. При литье бетонной плиты или ленты в заданных местах в толщу незастывшего бетона вставляют полые конусы с внутренней резьбой. После застывания бетона в эти удлинённые конусовидные шпильки вкручивают анкера.

Особенности анкерного соединения

• Отверстия в брусе сверлят больше на 2-3 мм, чем диаметр анкерной шпильки.
• Под головки анкерных болтов можно положить широкие шайбы, чтобы увеличить площадь их контакта с деревянной поверхностью, и повысить прочность крепёжного соединения.

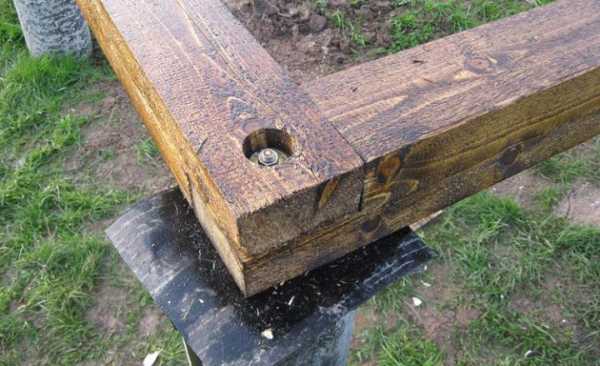

Анкерное крепление нижней обвязки.

Перед фиксацией проводят обязательную гидроизоляцию – на бетон кладут рубероид или покрывают его поверхность специальным водостойким составом, мастикой. После монтажа проверяют горизонт. Отклонения от горизонтального уровня допускаются в размерах не больше 0,5° на 3 м.

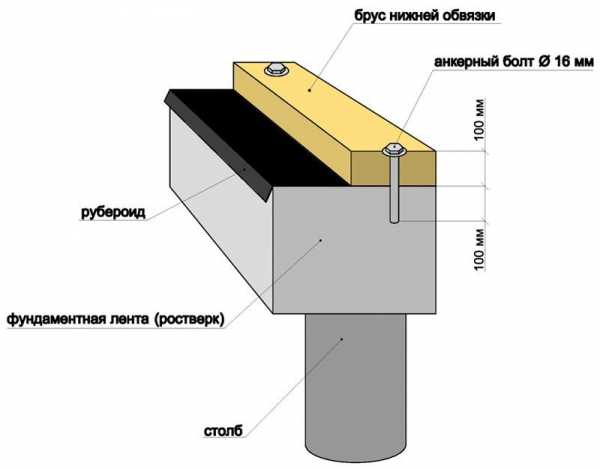

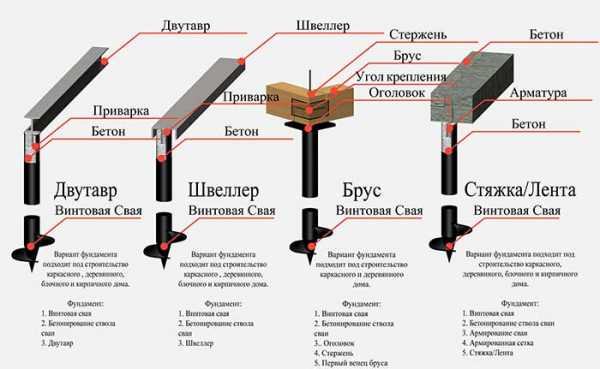

Узел нижней обвязки на столбчатом фундаменте

Описанное выше крепление конструктивных узлов каркасного дома используется на ленточных и плитных фундаментах. Для столбчатых оснований применяют другую схему:



• Для удобства крепления верхняя часть столбчатых опор должна иметь плоский горизонтальный оголовник с отверстиями.
• Поверх оголовника кладут деревянные балки, которые выполняют функцию ростверка.
• В балках просверливают углубления необходимой глубины. Их сверлят под имеющимися в оголовнике отверстиями.
• Фиксируют балку болтами или шурупами.

Обвязка из строенной доски на свайном фундаменте.

На заметку

Крепить брус к фундаменту необходимо обязательно. Мелкозаглубленные ленты и плиты подвержены значительным подвижкам при замерзании. Надёжное соединение лежней и нижней обвязки обеспечивает надёжность и долговечность всего строения.

Конструкция узлов каркасного дома

Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.

Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.

На заметку

Размер вырубки под вертикальную каркасную стойку составляет 30-50% от толщины бруса нижней обвязки.



Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.

Усиление уголков для крепления углов дома выполняют за счёт технологической обработки — металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.

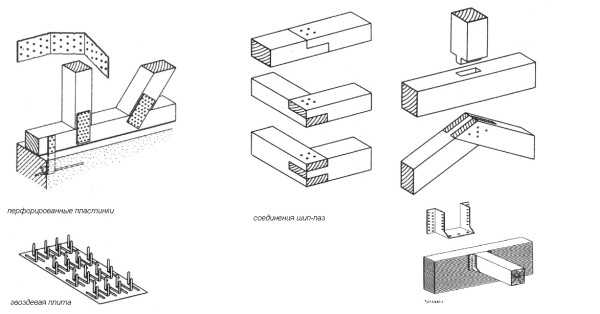

Способы крепления стоек.

Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.

Временные укосины

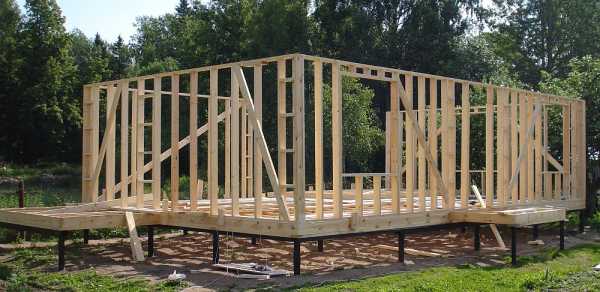

В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.

Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.

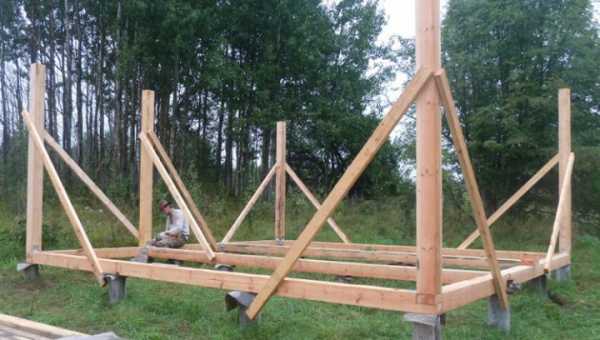

Временные укосины для стоек.

Временные укосины удерживают стойки в вертикальном положении до тех пор, пока не будут установлены постоянные укосины в нижней и верней частях каждой стойки. Как только постоянные укосины займут своё место, временные фиксирующие балки можно будет снять.

На заметку

Проект строительства содержит описание узлов каркасного деревянного дома в чертежах. Он часто не описывают подробно способ крепления временных укосин, поскольку они не несут основной нагрузки и поддерживают каркас временно.



Узлы верхней обвязки

Верхняя обвязка каркасного дома укладывается на вертикальные каркасные опоры после установки угловых стоек. Если периметр дома достаточно большой (больше 6 м), то кроме угловых столбов ставят также промежуточные – посреди стены. И только после – кладут верхнюю обвязку.

После укладывания верхнего ряда крепят временные укосины – через всю стену. Далее – крепят оставшиеся вертикальные стойки и укосины к ним. После чего временные укосины между верхней и нижней обвязкой снимают.

Удобней всего собирать стены каркасного дома в положении лежа, сколачивая между собой нижнюю обвязку, вертикальные стойки, ригель, укосины и верхнюю обвязку. И только после этого поднимать стены в вертикальное положение, где остается только скрепить между собой все стены дома. Для прочного соединения стен каркасного дома используется вторая верхняя обвязка, которая делается внахлест первой верхней обвязки.

Узлы двойной верхней.

При использовании двойной верхней обвязки можно обойтись без применения стальных уголков. При этом нет необходимости торцы досок частично срезать, выполняя соединение «в лапу». Потому что такие соединения с вырубкой части торца нарушают целостность доски и соответственно ее ослабляют.

Поверх второй верхней обвязки кладут балки межэтажного перекрытия. Балки укладывают на торец, расстояние между балками задают в зависимости от величины пролетов и скрепляют гвоздями.

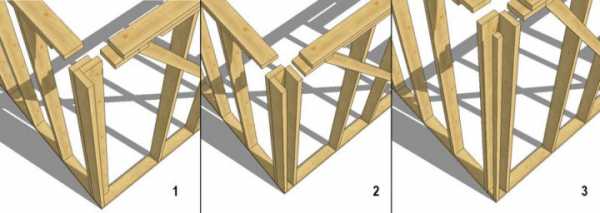

Угол стены

Угол каркасного дома – место максимальных теплопотерь. Как правило, именно в углах скапливается конденсат и именно их необходимо утеплять в первую очередь. Поэтому ещё на этапе сборки каркаса необходимо позаботиться о том, чтобы углы будущего каркасного дома были тёплыми. Как это сделать?



Ровные фиксирующие пластины располагают с наружной стороны вертикальной балки. Они соединяют соседние одноуровневые поверхности вертикальной стойки и горизонтальных балок. Фиксирующие уголки располагают с боковой стороны. Они соединяют взаимно перпендикулярные поверхности. Что ещё важно знать об углах?

При строительстве в регионах с холодным климатом в качестве вертикальных стоек используют не цельный деревянный брус, а собирают угловую стойку из отдельных досок. Полученная конструкция напоминает колодец. В это внутреннее пространство монтируют утеплитель, который удерживает тепло, ограничивает возможные теплопотери.

Монтаж углов в каркасе дома.

Узел окна в каркасном доме также должен быть тёплым, для этого применяют одинарные стойки, но нагрузку с оконных и дверных проемов снимают с помощью ригеля. Ригель крепят во всю длину каркасной стены с помощью запила во все вертикальные стойки.  При этом важно учесть, что под каждым оконным проёмом должно быть хотя бы 1-2 вертикальные опорные доски.

Узлы стропильной системы

К узлам стропильной системы относят все соединения между её элементами, а именно:

• Крепление балок перекрытий к верхней обвязке.
• Крепление стропильного лежня к верхней обвязке.
• Крепление стоек на фронтонах к верхней обвязке и к крайним стропилам.
• Крепление внутренних стоек к стропильному лежню и к коньку.
• Крепление подкосов – наклонных балок, которые поддерживают стропила и опираются на лежень.
• Крепление ригеля к наклонным стропилам.
• Крепление обрешётки.

Узлы стропильной системы.

Перечисленные выше крепления можно выполнить с помощью уголков или с помощью гвоздей, если элементы стропильной системы соединяются с накладыванием друг на друга.

Крепёжные элементы

В качестве крепежей для узлов каркасного деревянного дома используют следующие элементы:

• Крепёжные пластины (уголки или ровные пластины с отверстиями или без них). Пластины и уголки крепят к балкам или опорам с помощью саморезов по дереву.
• Скобы (прямые и угловые) – проволочные крепежи определённого диаметра. Их края загибают и вставляют в торцы или боковые поверхности балок.
• Болты – используют для стягивания соседних балок и стропил, вставляют в сквозные отверстия и фиксируют в них гайками.
• Гвозди.

Все соединяющие фиксирующие и крепёжные элементы для каркасных строений изготавливают из металла. Для крепления несущих элементов используют усиленные уголки из закалённой стали или повышенной толщины, 3-4 мм. Для крепления поддерживающих элементов используют уголки из обычной стали толщиной 2-3 мм.

Разнообразие крепежных элементов.

В целях защиты от коррозии для изготовления уголков, пластин используют оцинкованную сталь. Защита от ржавчины особенно важна при наружном строительстве, когда металлические крепежи в стенах могут становиться центром конденсации влаги, намокания участка стены. Поэтому оцинкованные крепёжные элементы весьма востребованы в различных узлах каркасного дома.

Ошибки соединения узлов

Чертёж узлов предполагает наличие эскизов и описаний. Однако несмотря на это, начинающие строители часто допускают обидные ошибки. Давайте перечислим основные и наиболее часто повторяющиеся ошибочные действия, которые допускают начинающие индивидуальные строители при сборке каркаса:

Устанавливают не все укосины. Это неверно. Укосины обеспечивают устойчивость стены к ветровым нагрузкам. Кроме укосин, для противостояния ветру необходимо использование жёстких плит в наружной обшивке.

• Использовать в качестве угловых стоек цельный брус или плотно поставленные друг рядом с другом доски. Такой угол будет холодным. В нём будет конденсироваться влага и развиваться плесень.
• Использовать для крепежа «чёрные» саморезы. Они недостаточно прочные, особенно если для строительства закуплено недостаточно сухое дерево. При сушке и короблении у «чёрные» саморезы могут быть банально «сорваны». Более прочный вариант – саморезы золотистого и серебристого цвета, покрытые оцинковкой или слоем хроматирования, фосфатирования.
• Используют недостаточно сухое дерево, которое даёт сильную усадку и «рвёт» имеющиеся узлы и соединения.
• И ещё одна ошибка – не использовать гвозди. Эти проверенные крепёжные элементы часто оказываются прочнее любых саморезов.

Каркасное строительство – новая технология, в которой при кажущейся простоте существует множество нюансов, особенностей.

1karkasnydom.ru

Схема каркасного дома конструктив — Всё о строительстве

Конструкция каркасного дома: основные узлы и соединения

Конструкция каркасного дома, узлы которого требуют пристального внимания, способствует созданию великолепного прочного и лаконичного объекта, на возведение которого понадобится гораздо меньше времени, нежели на его более массивного собрата. Строительство кирпичных домов является трудоемким и безмерно сложным процессом, требующим полной концентрации и занимающим очень много времени. Оно и понятно, ведь массивные и крепкие стены не могут быть построены за 1 день. Они требуют детальной проработки и выдержки. Альтернативой подобному долговременному строительству являются каркасные конструкции, позволяющие существенно сократить время возведения объекта. При этом качество и надежность подобных систем остаются на достаточно высоком уровне.

Особенности конструкции каркасных объектов и выбор материала

Каркасный дом появился на наших просторах уже достаточно давно. Однако лишь в последнее время аналогичные постройки стали пользоваться такой известностью и популярностью, которой обладают сейчас. Факторов, способствующих этому процессу, существует много. Однако первостепенными из них являются относительно небольшая стоимость конструкции и быстрота ее монтажа.

Все элементы системы, начиная от стен и заканчивая крышей, могут быть выполнены своими руками с малейшим привлечением посторонней помощи. К тому же каркасный дом, возведенный самостоятельно, позволит существенно сэкономить материальные средства на услуги строителей, которые обходятся не слишком дешево. Схема аналогичной конструкции, на первый взгляд, довольно проста. Она состоит лишь из стен и крыши, как может показаться изначально. Однако это не так. Строительство такого объекта имеет свои тонкости и нюансы, не зная которых вряд ли удастся возвести качественный и прочный объект. В первую очередь это касается узлов и соединений, которыми в изобилии обладает подобная постройка.

Отдельно следует обратить внимание на основной материал, используемый для выполнения всех этапов работ. На сегодняшний день наиболее часто используемыми изделиями в подобном строительстве являются древесина и металлопрофиль. Именно эти материалы позволяют создать прочный и качественный объект, сделать это в кратчайшие сроки.

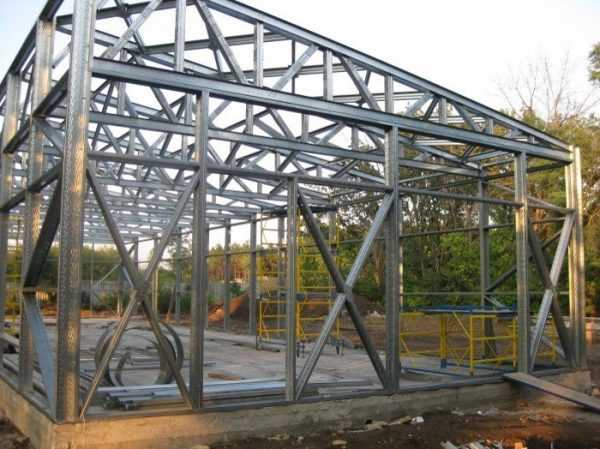

Металлическая конструкция, как правило, вяжется и скрепляется между собой с применением сварки, которая обеспечивает максимальную надежность и монолитность строения. Деревянное же основание фиксируется специальными крепежными элементами, гарантирующими неподвижность и прочность системы. В обоих случаях узлы каркасного дома требуют особого внимания, поскольку именно они принимают на себя всю нагрузку будущей постройки. Неравномерное же распределение нагрузки на стыки и соединения способно привести к нарушению баланса между опорными стойками и повлиять на общую прочность конструкции. Выражаются подобные проблемы, как правило, в виде деформации стен или общего перекоса здания. Поэтому контроль за выполнением узлов должен быть максимальным, что позволит не допустить перекосов и нарушений баланса здания.

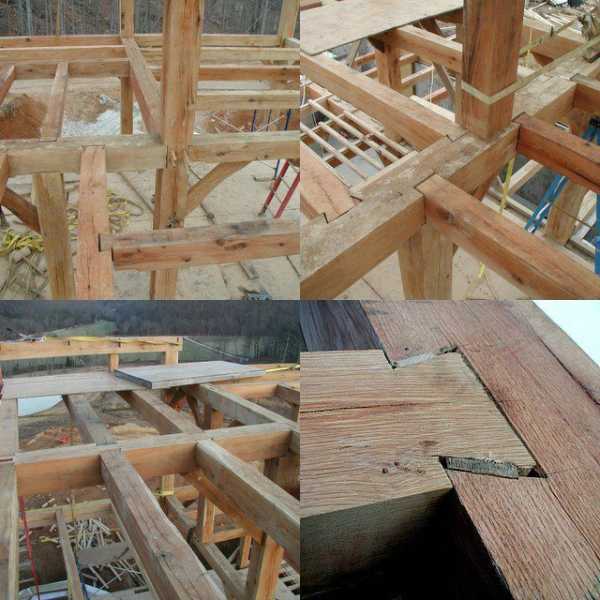

Каркасный дом: важные узлы и соединения

Каркасная конструкция содержит множество узлов и соединений. Некоторые из них обладают особой важностью и требуют пристального внимания. Другие не столь важны, однако пренебрегать ими все же не стоит. В целом же перечень наиболее ответственных задач по скреплению основного материала выглядит следующим образом:

• узел нижней обвязки;
• стыковка обвязочных элементов между собой;
• крепление напольных и потолочных балок;
• установка вертикальных стоек;
• узел верхней обвязки;
• дополнительные связки;
• узлы стропильной системы.

Каждая из этих систем требует детальной проработки и проведения тщательных расчетов. Только такой подход позволит создать великолепный объект не только внешне, но и изнутри. К тому же обладающим отличными характеристиками долговечности и качественности. Особое внимание стоит обратить на конструкцию стен и крыши. Именно эти 2 направления являются приоритетными и обеспечивают зданию необходимые ему качества. Особенно внимательно следует изучить узлы стропильной системы, от качества выполнения которых зависит общая надежность крыши здания. Они имеют четкое подразделение на следующие составляющие:

• узлы опирания на верхний опорный брус;
• места соединения с ригелем;
• узел опирания на коньковый прогон;
• места соединения с обрешеткой.

Как видим, каркасный дом обладает множеством соединений, от надежности которых зависит общая прочность стен, крыши да и конструкции в целом. Поэтому тщательная проработка деталей и составление прочных узлов являются первостепенными задачами, гарантирующими качество будущего дома.

Усиление связей и распространенные ошибки при строительстве каркасных объектов

Некоторые конструктивные особенности системы предполагают использование усиленного крепления. Двойной узел является одним из видов подобного фиксирующего решения. Что это означает, где он применяется? В первую очередь аналогичные вяжущие вариации используются для усиления крепежных связей в местах, на которые ложится дополнительная нагрузка. Неважно, применяются они в конструкции стен или кровли, главное качество, которое они должны обеспечивать — это прочность и неподвижность соединения. Двойной узел подразумевает использование дополнительной подпорки или несущей балки, которая закрепляется в дополнение к уже установленному элементу.

Кроме того, стоит отметить типичные ошибки, которые совершают строители при создании стен и кровельных конструкций. В основном все неприятности вытекают из следующих факторов:

• плохое качество древесины;
• недостаточное усиление каркаса;
• отсутствие паробарьера и гидроизоляционного слоя;
• недостаточное закрепление стоек;
• ошибки в расчетах.

Каждый из этих факторов может существенно повлиять на конечные характеристики здания. Этот факт только лишний раз подтверждает необходимость тщательной проработки и детального анализа всех этапов строительства.

Заключение по теме

Каркасный дом является альтернативой традиционному массивному строительству. Аналогичная методика возведения конструкции позволяет создавать прочные и красочные здания в кратчайшие сроки. При этом каркасные системы имеют также и свои особенности, от соблюдения которых зависит конечный результат. Узлы и соединения относятся к подобным особым моментам. Возведение надежных стен и монолитной кровли в полной мере зависит от обработки стыков и узлов системы. Только пристальное внимание к подобным деталям позволит создать качественную и долговечную постройку, которая будет создавать отличные условия для жизни в течение долгого времени.

Еще статьи по этой теме:

•

Как своими руками построить каркасные дома?

Возведение каркасного дома 6 на 6 метров

Особенности внутренней отделки каркасного дома

Узлы каркасного дома

Гвоздевые узлы в каркасном доме

Узлами каркасного дома называют важные места, которые нужно обязательно строить определенным образом, чтобы они выполняли роль, которая в них заложена технологией.

Несколько догм каркасного домостроения.

1. Каркасный дом должен собираться на гвозди. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят каркасные дома на гвоздях (если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же).

2. В каркасном доме практически не используются железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.

3. Для каркасного дома используются гвозди 90 мм (каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости каркасного дома.

Итак, перейдем к конкретным узлам и гвоздевому бою в них.

Пол каркасного дома

Как приколотить обвязку лаг второго этажа к двойной обвязке стены (справедливо и для первого этажа):

Крепление лаг второго этажа (справедливо и для первого этажа):

Бой гвоздей в лаги перекрытия через обвязку лаг (справедливо и для первого этажа, где вместо обвязке — лежень или обвязка свай ):

Гвоздевое соединение лаг перекрытия на центральной несущей стене каркасника:

Сколько гвоздей нужно бить в перемычку лаг над центральной опорой:

Разметка плит черного пола

Черный пол и его крепление к лагам пола (справедливо и для обшивки стен плитным материалом):

Стены каркасного дома

Забиваем гвозди в нижнюю обвязку каркасной стены:

Верхняя обвязка стены каркасного дома к стойкам стены:

Сбиваем каркасные стойки стены к нижней обвязке и черному полу:

Каркасные стойки в середине дома крепим к нижней обвязке и лагам перекрытия в середине дома:

Вторая верхняя обвязка каркасного дома крепится к нижней обвязке и стойкам каркасной стены:

Сдвоенная стойка проема под хидер:

Гвозди в хедер окна (проема) каркасного дома:

Укосина в стене каркасного дома:

Дополнительная доска для крепления ГКЛ на потолок:

Узел крепления двух досок в углу каркасного дома:

Крыша каркасного дома.

Как сколачивать составную балку-прогон из 3 досок:

Крепление стропил к обвязке

Перемычки между стропилами на крайней несущей стене:

Лобовая и карнизная доски к стропилам:

Итак, это основные узлы каркасного дома, которые вам необходимо изучить для успешного строительства каркасного дома.

Если для вас какой-то узел остался непонятен или я пропустил какой-то узел, то пишите в комментариях! Напоминаю о том, что у нас вы можете приобрести типовой проект каркасного дома или заказать индивидуальный, а также купить Белтермо по приемлемой цене.

Узлы конструкции каркасных домов

• Особенности конструкции каркасного дома
• Основные правила проектирования и монтажа несущих стен
• Рекомендации для проектирования стен

Строительство каркасных домов на сегодняшний день является очень перспективным, популярным и быстроразвивающимся направлением. Каркасные дома отличаются экономичностью, легкостью и простотой монтажа.

При строительстве каркасного дома применяют дерево хвойных пород: ель, сосну, пихту.

Они обладают современным внешним видом, красотой, хорошо поддаются любой отделке и различным дизайнерским решениям.

Узлы конструкции каркасного дома должны быть выполнены правильно и в соответствии с проектом.

Особенности конструкции каркасного дома

Схема устройства каркасного дома с мансардой.

Конструкция каркасного дома состоит из 3-х основных узлов:

1. Стеновая система.
2. Перекрытия.
3. Система кровли.

При строительстве необходимо учитывать, что каждый из конструкционных узлов каркасного дома имеет свою собственную сложную структуру. Правильный монтаж, выполненный по расчетам и чертежам проектировщиков, является гарантией прочности и безопасности будущего дома. Если способы сборки каждого из узлов конструкции дома выполнены правильно и грамотно, то вся конструкция в целом будет качественной и надежной.

Кроме вышеуказанных основных узлов, в конструкции каркасного дома имеются вспомогательные узлы. Они представляют собой места соединения определенных конструктивных элементов каркасного дома. Стены конструкции опираются на фундамент и крепятся при помощи анкерных болтов. Ко всем обвязочным балкам монтируются рядовые стойки. Сборка выполняется по строгой технологии.

Верхняя и нижняя обвязки являются вспомогательными узлами конструкции каркасного дома. Их монтаж выполняется при помощи специальных болтов. В обвязке находятся угловые стойки, в них помещаются крепежные болты, на которые надеваются стойки. Такая сборка является наиболее прочной и надежной.

Несущую функцию выполняют стоечные балки. Поэтому правильности их монтажа уделяется особое внимание. Внутренние перекрытия выполняют не столь важные функции, однако их необходимо крепить в соответствии со строгими правилами.

От грамотного и правильного соединения конструктивных узлов и различных элементов каркасного дома зависит его прочность и внешний вид. Проектные организации профессионально выполняют качественные расчеты и чертежи каркасных домов и дают основные рекомендации по их сборке.

Вернуться к оглавлению

Основные правила проектирования и монтажа несущих стен

Схема структуры панели.

Все несущие стены должны иметь каркасную конструкцию. Расстояния между вертикальными стойками и их размеры должны строго соответствовать проекту. Несущие стойки укрепляются покрытием из гипсокартона, фанеры, ДСП или распорками.

Рассмотрим узел стыковки стены и фундамента. Смотрите чертеж на рис.1. Балки на опорном брусе могут располагаться перпендикулярно к стене (A) или параллельно к стене (B).

Узел стыковки стены и перекрытия представлен на рис. 2. Балки в уровне бруса могут располагаться перпендикулярно стене на анкерах (C) или перпендикулярно стене на подвеске (D).

Узел стыковки стены и крыши представлен на рис. 3

Стойки должны быть расположены под прямым углом к стене. Они могут быть расположены параллельно стене во внутренних перегородках или на фронтоне крыши. Балки, которые поддерживают чердак, могут быть параллельны стене, если на них укреплено покрытие. Часть крыши, которую поддерживает стена, по ширине не должна превышать 2 м. Балки не должны состоять из нескольких частей.

В наружных углах стенового каркаса должно находится 2 или более стоек. Углы стен и точки их пересечения должны обеспечить опору краям внутреннего и внешнего покрытия. Доски, предназначенные для обвязки стен, должны иметь толщину не менее 38 мм. Ширина досок равна ширине несущих стоек основного каркаса. Во всех конструкциях должна быть нижняя обвязочная доска. В наружных стенах она не должна выступать над опорой более 1/3 ширины обвязки.

Верхняя обвязка конструкции состоит их 2-х досок, за исключением тех случаев, когда:

• имеется проем для двери или окна и над ним находится перемычка, которая образует с обвязкой 1 узел;
• она расположена на не несущих внутренних стенах;
• может использоваться одинарная верхняя доска обвязки в части несущей стены, где нагрузка со стропил или перекрытия крыши воздействует не дальше чем 50 мм с одной стороны от вертикальных стоек.

Схема перекрытия каркасного дома.

Верхняя обвязка может отсутствовать над проемами, которые имеют перемычки, в том случае, если крепление между перемычкой и стеной выполнено накладками из дерева или прочными стальными пластинами. Накладки из дерева прибивают к секции несущей стены при помощи гвоздей длиной не менее 60 мм.

В верхней обвязке стыки досок нужно располагать над центрами всех вертикальных стоек. Они должны находиться в шахматном порядке. Расстояние между ними должно составлять более 1-го шага имеющихся вертикальных балок.

Доски верхней обвязки должны прибиваться при помощи 2-х гвоздей на каждом конце доски. Над стойками обязательно должны прибиваться гвозди, причем их расположение должно быть в шахматном порядке.

К обвязке прибивается стойка. Затем делаем разметку, отмечаем место будущего расположения первой стойки. Метку можно наносить на обе доски. Чтобы фанерный лист находился от края стены до центра стойки на заданном расстоянии, нужно уменьшить расстояние между стойками на 20 мм. Если лист фанеры имеет размеры 1525×1525 мм, то между стойками должно быть расстояние 380 мм. Затем отмечаем места стоек в проемах окон и дверей, которые будут поддерживать перемычки, и отмечаем расположение основных стоек. Расстояние между стойками балок перекрытия указывается в проекте. Основные стойки проема должны быть равны по длине. Высота стоек для поддержки перемычек равна высоте верхней границы проема за вычетом толщины нижней обвязки – 38 мм. Размещаем их на соответствующих метках. Двойные стойки располагают по бокам всех имеющихся проемов.

Все проемы монтируются с перемычками для правильного распределения нагрузки. Перемычки скрепляют гвоздями. Доски для перемычек должны иметь сечения, соответствующие величине пролета конкретного проема.

С внешней стороны наружных стен производится укрепляющая обшивка. Для обшивки используют фанеру, доски или другие материалы. Листы обшивки прибивают к каркасу гвоздями, не подверженными коррозии.

Вернуться к оглавлению

Рекомендации для проектирования стен

1. Толщина несущих стен зависит от термического сопротивления поверхности и прочности каркасов.
2. По технологии строительства каркасных домов максимальное возможное количество этажей – 3 или 2 этажа и мансарда.
3. Для внутренних стен используют доски с размерами сечения 38х89 мм.
4. Доски для перемычек дверей и окон и несущих внутренних перегородок подбираются проектировщиками.
5. Высота всех вертикальных стоек рассчитывается с учетом верхней и нижней обвязки.
6. Проектировщики вычисляют размеры проемов, а также их расположение относительно потолка или пола здания.

Технология строительства каркасных домов позволяет выполнить любой задуманный вами проект собственного дома.

Источники: http://chudesniydom.ru/karkas/konstrukciya-karkasnogo-doma-osnovnye-uzly-i-soedineniya.html, http://karkasgid.ru/chto-gde-i-kak-kolotit-v-karkasnom-dome/, http://moidomkarkas.ru/montazh/uzly-konstrukcii-karkasnogo-doma.html

blogforbuilder.ru

Схемы каркасных домов своими руками (проекты, чертежи, фото)

Современное строительство уже перешагнуло ту планку развития, когда для возведения жилого строения или объекта хозяйственного назначения требовалось бы применение специальной техники и большого расходования строительных материалов. СИП панели сегодня — один из самых лучших композитных материалов, которые могут сделать создание дома посильной задачей даже для людей, не обладающих специальными знаниями и навыками, строительство каркасного дома может быть вполне проведено своими руками.

Содержание статьи

Основные задачи перед началом строительства

Канадский каркасный дом, построенный из СИП панелей, гарантирует своему обладателю множество привлекательных эксплуатационных характеристик, а именно:

• прочность постройки находится на высоком уровне, можно возводить здания в несколько этажей;
• сборка стен и других элементов конструкции не представляет большой сложности, правильно строить дом можно и своими руками, поскольку масса различных деталей достаточно мала;
• срок службы здания из СИП панелей пока не установлен, но совершенно точно можно утверждать, что сегодня существуют дома, построенные более 50 лет назад;
• уровень сохранения тепла находится на очень высоком уровне, каркасный дом из СИП панелей позволяет организовать экономные, энергоэффективные отопление и систему кондиционирования.

Строить каркасный дом из СИП панелей можно без силового каркаса, однако на практике — он сооружается, это позволяет не только увеличить прочность, но и облегчить процесс сборки конструктивов своими руками.

Перед началом строительства требуется разработать или приобрести детальный проект. Он будет включать в себя не только схемы соединения отдельных конструктивов постройки между собой, но и расположение зон прокладки инженерных коммуникаций, места вывода вентиляционных каналов, канализации и других необходимых систем. Имея на руках детализированные проекты, строить дом легко, а точность планирования финансовых трат находится на самом высоком уровне.

Какие схемы необходимы

Если вести речь о готовых проектах каркасных домов разного размера, которые можно приобрести, в том числе в интернете — в составе документации обязательно присутствуют следующие схемы:

• несколько вариантов фундамента, которые будут оптимальны для строительства здания рассчитанной массы, схемы включают расположение опорных точек, в случае ленточного фундамента — его конкретную конфигурацию, рисунок монтажа внутренней арматуры;
• проекты обязательно включают в себя чертежи первого опорного уровня, фактически, настила пола первого этажа, или силового каркаса, опирающегося на столбчатый или свайный винтовой фундамент. Схемы содержат не только перечень конструктивов, но и подробные инструкции, касающиеся методик соединения своими руками;
• обязательно в документацию по проекту включаются схемы и чертежи каждой стены, на которых указываются габаритные размеры, расположение окон, дверных блоков и другие необходимые данные;
• отдельно предоставляются чертежи для строительства балочного каркаса, если таковой предусматривается.

В перечень документов также входят чертежи кровли домов, которая может быть как угодно сложной. На основании предоставленных проектных схем составляется смета, однако стоит отметить, что большинство проектов, которые можно купить в готовом виде, уже содержат перечень конструктивов и полное описание материалов, которые рекомендуется использовать при создании той или иной части конструкции дома.

Схема фундамента

Если для столбчатого или свайного винтового фундамента предоставляется схема расположения опорных точек относительно общей геометрии будущего каркасного дома, то структура конструкции ленточного типа гораздо сложнее. Она включает в себя:

• рекомендации по глубине залегания;
• подробные инструкции относительно создания фундамента;
• схему раскладки арматуры (с указанием расположения каждого элемента с точностью до миллиметра) и рекомендации по ее типу, предоставляются вид структуры сверху, а также разрезы, показывающие обвязку в профиль;
• чертежи соединений металлических отрезков арматуры между собой, а также рекомендации, как правильно сделать перевязку.

На основании подробных данных легко определить, сколько именно понадобится металлического прута для строительства. При этом легко монтировать арматуру без специальных знаний, на чертежах также указывается рекомендуемое расположение опалубки. Используя такие подробные сведения, легко провести все работы строительства домов своими руками.

Схема фронтона

В проектах домов, которые используют единый фронтон каркасного строения, схема данной зоны оформляется отдельно. На ней обязательно указывается:

• размерность и конфигурация конструктивов из СИП панелей, которые необходимы для возведения. Если речь идет о проекте, для реализации которого можно заказать готовый набор деталей, на схеме могут указываться конкретные номерные обозначения элементов;
• расположение и габаритные размеры оконных проемов;
• с точностью до миллиметра – места, где необходимо правильно устанавливать балки силового каркаса.

Схемные чертежи фронтона каркасного дома обязательно содержат указание того, где расположена затяжка стропил двускатной кровли или же другие силовые элементы, необходимые для ее сооружения. Также, чертежи четко нормируют тип бруса, который рекомендуем для сооружения каркаса, а все размеры учитывают конкретную толщину СИП конструктива стен. На основании схем можно не только соорудить фронтон своими руками, но и понять, как на нем закрепить крышу в области верхней обвязки и в точке соединения силовых стоек со стропилами.

Чертежи стен

Для каждой стены каркасного дома, которая входит в проект, прилагается отдельная схема. На ней указывается:

• расположение конструкции на фундаменте;
• схема строительства силового каркаса из бруса;
• рекомендации по монтажу и соединению элементов.

Самые хорошие проекты каркасного дома включают и данные по крепежу. Например, на схеме стены четко указывается, какими саморезами крепить тот или иной конструктив из СИП панелей, какими гвоздями соединять брус между собой, с каким шагом осуществлять крепеж. Такие подробности позволяют не только оптимизировать смету и снизить расходы на строительство, но и соорудить стену своими руками без обладания специальными знаниями.

Другие чертежи

В зависимости от сложности проекта, в него могут входить схемы сооружения кровли домов, междуэтажных перекрытий. В отдельную категорию всегда относятся дома, требующие строительства силовых элементов из кирпича или бетона. Это могут быть как опорные конструкции для санузлов, так и вентиляционные каналы или дымоходы.

Описание проектов каркасных домов, которые можно построить своими руками

Все схемы и чертежи, которые можно купить в готовом виде, гарантируют получение хорошего, современного, прочного и энергоэффективного дома. В зависимости от квалификации и умений будущего владельца, можно приобрести проекты любой сложности. Это могут быть как каркасные дома прямоугольной формы, так и имеющие такие элементы конструкции, как балконы, навесные террасы.

Можно получить проекты двухэтажных домов с мансардой, в этом случае будут прилагаться схемы междуэтажного перекрытия, где обязательно указываются все тонкости, касающиеся будущей прокладки проводки, других коммуникаций, сооружения финальной отделки. Вне зависимости от того, какой вариант дома будет выбран, чертежи и схемы готового проекта позволят провести работы своими руками, оптимизировать расходы, закупая нужное количество расходных материалов.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

karkasdom-stroy.ru

Конструкция каркасного дома своими руками

Каркасный дом завоевал любовь не только жителей Америки, Канады и Финляндии, но и среди наших людей. Почему? Ответ прост: такие дома быстро возводятся, экономные в использовании, хорошо сохраняют тепло, могут строиться на любых почвах и в любое время года. Кроме того, в возведении конструкций каркасных домов нет ничего сложного, и их можно ставить своими руками.

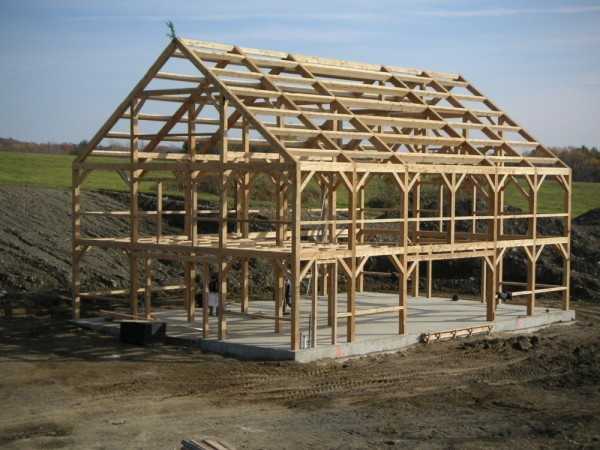

Каркасная конструкция из дерева

Виды используемых материалов, их плюсы и минусы

Традиционно в конструкциях каркасных домов используется дерево. Оно имеет следующие преимущества:

• недорогой материал
• легкий материал
• может быть обработан своими руками септиками и огнезащитой
• в него легко входят гвозди, болты, другие фиксирующие элементы
• легкость дерева позволяет применять в некоторых случаях монтажный клей
• ре ржавеет
• полностью экологичен
• имеет приятный запах дерева, особенно хвойные породы

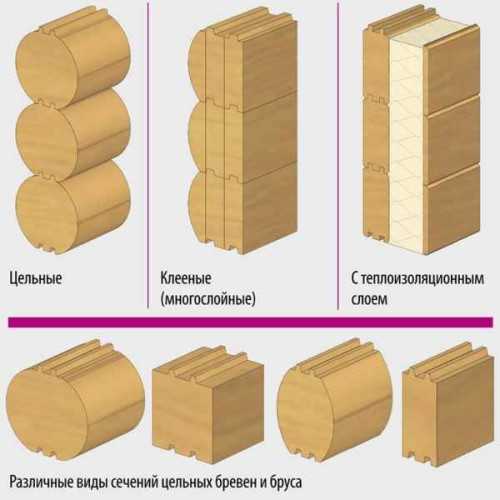

Виды деревянного бруса для каркасной конструкции

Однако есть и минусы в каркасных конструкциях из дерева. Они связаны в первую очередь с тем, что дерево – природный материал, играющий свою роль в пищевой цепочке:

1. Нуждается в тщательной обработке от насекомых и бактерий.
2. Подвержен горению, поэтому считается пожароопасен, необходимо использовать огнезащиту.
3. В местах соприкосновения с металлами вызывает ржавчину у необработанного металла, при этом дерево начинает разрушаться в своей структуре, гниет.
4. Способно в некоторой мере менять размер, впитывая в себя влагу или наоборот – отдавая ее в окружающую среду. Из-за этого происходит усадка дома, деформация каркаса.
5. Перед строительством древесина всегда нуждается в дополнительной обработке и просушке, лучше камерной.

Каркас дома из металла не горит, не изменяет формы, он долговечен. Однако он также нуждается в обработке, так как имеется склонность к образованию ржавчины. Материал тяжелый, и для транспортировки и установки в каркасных конструкциях может потребоваться спецтехника. К тому же, цена металла будет существенно выше, чем при возведении деревянного каркаса.

Каркас для дома из металла

Делаем каркас для дома

Конструкция каркаса состоит из металлических или деревянных балок, закрепленных специальным образом. Каркас из металла или дерева состоит из угловых стоек, внутренних стоек, горизонтальный перемычек, подкосов. Все крепления балок между собой должны быть надежными, для чего используются уголки, саморезы, гвозди. Пока стена дома не обшита, каркас следует подпирать временными укосинами, которые не дают стене отклоняться в сторону.

Схема конструкции каркаса стены

Каркас устанавливается на обвязку, которая является необходимым элементом будущего дома. Обвязка представляет собой брус или доски, которые укладываются на фундамент и закрепляются анкерными болтами. Между фундаментом и обвязкой необходимо проложить гидроизоляцию и, в некоторых случаях, утеплитель. Это делается для того, чтобы дерево не контактировало в цементом, и не происходило его разрушения. Для металла используется такая же технология.

Фундамент для каркасного дома выбирают легкий, так как сам дом редко усаживается из-за своей небольшой массы. Исключения составляют глинистые почвы и сыпучие.

После установки всех стоек и других элементов каркасных конструкций, выполняется верхняя обвязка. Это последний этап в формировании каркаса стены, во время которого все стены соединяются в одну конструкцию.

Соединение угловой стойки с обвязкой

Подробнее об устройстве каркаса стен можно прочитать здесь, а об устройстве обвязки – тут.

Не забывайте проверять все элементы на геометрию. Вертикальные стойки должны стоять строго вертикально, а угол между нижней обвязкой и брусом должен быть ровно 90 градусов. Обвязка должна лежать на одном уровне, ее качество во многом зависит от ровности фундамента. Допускается перекос в несколько миллиметров, но не более 10 мм. Горизонтальные балки должны лежать строго горизонтально, расстояние между началом балки и нижней обвязкой должно соответствовать расстоянию между концом балки и обвязкой.

Виды соединения бруса в деревянном каркасе стены

Пирог стены: лучшие варианты

Считается, что пирог каркасной стены обладает лучшими тепловыми характеристиками, если сравнивать его с блочными или кирпичными стенами. Это мнение имеет право на жизнь, так как у каркасной стены гораздо ниже теплопроводность. Что это значит? При нагреве воздуха внутри такого дома, стены практически не нагреваются, поэтому энергии тратится на обогрев гораздо меньше. При этом многослойная конструкция позволяет долгое время сохранять воздух комфортной температуры, так как стены не поглощают тепло, как кирпич и блоки. В цементных домах воздух не станет теплым и комфортным, пока не нагреются стены, а на это требуется и время, и электроэнергия.

Каркас стены с вентиляционным зазором

Простой пирог стены состоит из следующих слоев: внутренняя отделка, листы ОСБ, пароизоляционная мембрана, утеплитель, гидроизоляция, листы ОСБ, внешняя или наружная отделка. Это самый простой пирог и самый распространенный, однако для улучшения качества дома существуют некоторые способы его улучшения.

Если ваш дом стоит в месте, где часто бушуют ветра, вам понадобится дополнительный слой ветрозащиты. Для этого внешние стены дома дополнительно утепляют листами пенопласта. Именно этот материал рекомендуется специалистами для дополнительной внешней ветрозащиты в первую очередь из-за того, что ему не страшна влага, которая может попасть снаружи.

Иногда внешнее утепление производится каменной ватой, так как она более жаростойкая. Но из-за ее способности впитывать влагу, внешнее утепление стены этим материалом нерационально.

О том, как утеплить дом минеральной ватой, читайте здесь.

Пирог стены каркасного дома с двойной прослойкой утеплителя

Так как каркасные дома по своей сути напоминают термос, сохраняющий тепло, остро встает вопрос о вентиляции. Без смены воздуха и его движения на стенах может скапливаться конденсат в виде капель воды, а в самом воздухе снижается уровень кислорода. Решает эту проблему вентиляция каркасного дома, установленная во время строительства. А дополнительную просушку стен от конденсата можно обеспечить, поменяв гидроизоляцию в стене на пароизоляцию. Мембрану следует класть так, чтобы влага не поступала извне в стену, но при этом могла выходить из стены и внутрь дома, и наружу.

Элементы будущего здания

Основные элементы конструкции каркасного дома

Так как строительство каркасного дома происходит постепенно, и новый этап строительства начинается после завершения предыдущего этапа, важно знать, какие элементы конструкции дома вообще существуют. Итак, дом состоит из:

1. Фундамента. Возведение фундамента – это важнейший этап строительства. Это основа дома, от которой во многом зависит долговременность эксплуатации здания.
2. Обвязки и стен. Нижняя обвязка фиксирует стены на фундамент, а верхняя соединяет все 4 стены в одну конструкцию. Стены состоят из определенных слоев, которые мы рассматривали выше.
3. Пол. Он может быть выполнен в виде цементной стяжки по бетону или быть деревянным, основой которого составляют лаги.
4. Кровля. Он вида кровли зависит и внешний вид здания, и его качество, особенно если под кровлей будет располагаться жилая мансарда или отапливаемый чердак. Кровля также состоит из нескольких слоев, среди которых утеплитель, пароизоляция, гидроизоляция, обрешетка и кровельный материал. Если используется гибкая черепица, кровля обязательно включает листы ОСБ, на которую и укладывается материал.
5. Внешняя и внутренняя отделка не является элементом конструкции дома, но является завершающим этапом в формировании здания.

Каждый элемент здания строится поочередно в соответствии с технологией каркасного строительства. О том, как сделать пол в каркасном доме, читайте тут.

karkasblog.ru
