Как построить каркасный дом своими руками пошаговая инструкция

Несмотря на то, что общий строительный сезон заканчивается, некоторые застройщики продолжают возведение домов. Как такое может быть, ведь с приходом холодов стройка обычно замирает, недострой консервируется и ждет следующего сезона? Все это справедливо, когда дело касается кирпичных, каменных или блочных построек. Однако каркасные дома можно строить круглогодично. Поэтому если вы еще не успели в этом году обзавестись своим домом, не стоит отчаиваться — узнайте, как построить каркасный дом за один сезон!

Элементы каркасного дома

В чем суть построек из каркаса?

Сперва разберемся с каркасными технологиями. Что значит «каркасный дом»? Это, как правило, деревянные постройки, в основе которых лежит каркас. Каркас можно сделать из сухого цельного или клееного бруса. Он устанавливается на фундамент, фиксируясь к нему с помощью обвязки. Все работы можно выполнять своими руками, так как работа с деревом не требует каких-то особых навыков, которыми не обладает среднестатистический мужчина. Как правильно собрать каркас – мы рассмотрим позже.

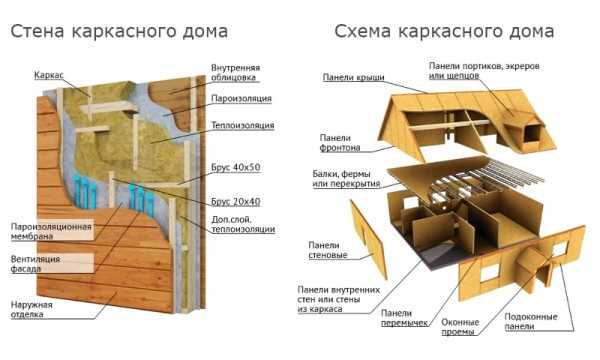

Схема каркасного дома

Следующий этап – это утепление и гидроизоляция. Мы утепляем каркас так, чтобы стена стала похожа на многослойный пирог. На каркасе фиксируется утеплитель, чаще всего минеральная вата. Она укладывается внахлест и приклеивается. Можно использовать рулонный, маты, жидкий наносной, пенополистрирол и другие виды утеплителя. Снаружи дом можно дополнительно утеплить плитами пенопласта, произведя ветрозащиту и шумоизоляцию.

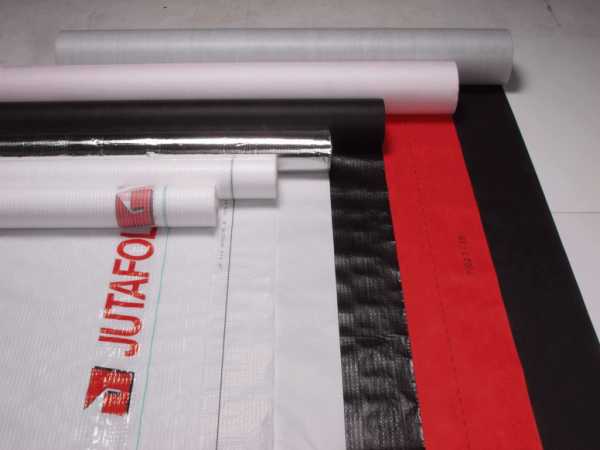

Гидроизоляция проводится пленками и мембранами. Они защищают стены от попадания влаги внутрь.

Пароизоляция в каркасном доме – важный элемент стены. Без нее стена покрывается конденсатом, а кроме того – влага скапливается в точке росы, которая приходится на центр утеплителя. В результате утеплитель быстро приходит в негодность, а стены покрываются грибком и плесенью. Хорошая пароизоляция выполняет роль вентиляционных зазоров, однако это касается современных мембран, а не пленок. Пленки существенно дешевле, однако не так функциональны. Правильно собранный пирог стены гарантирует теплоту дома и уменьшает его энергопотери.

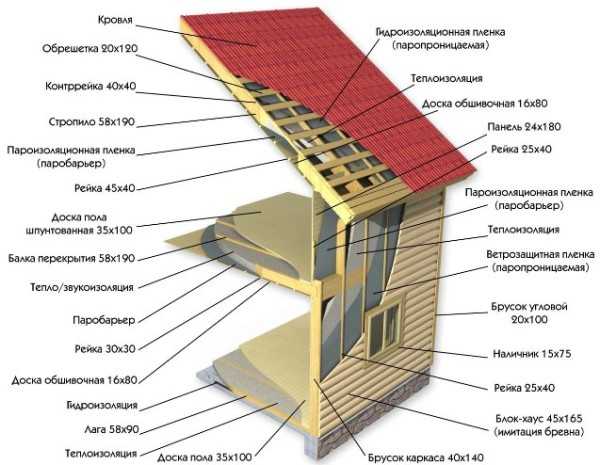

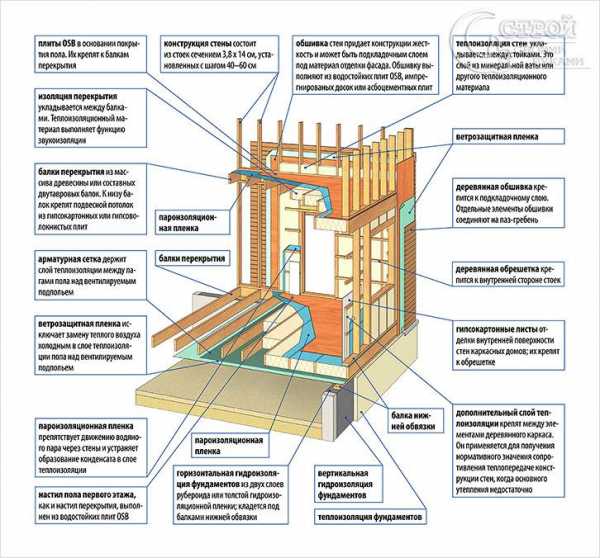

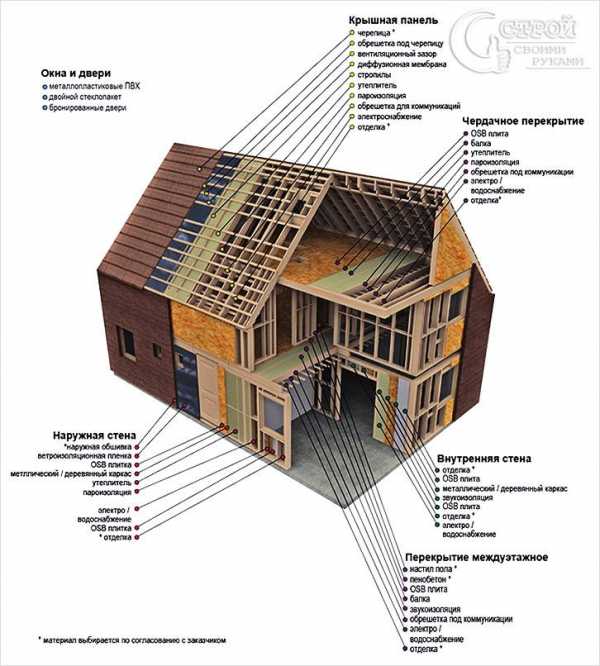

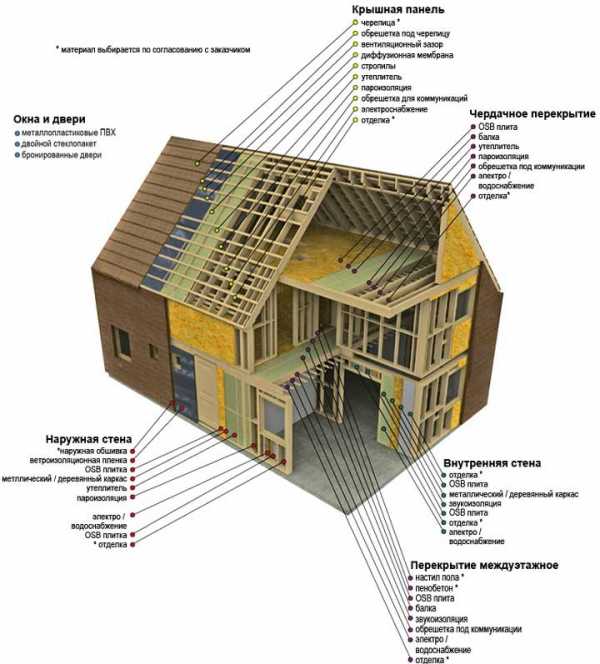

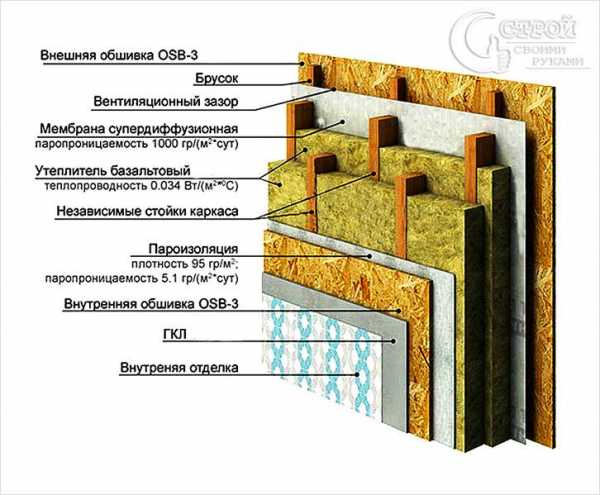

Каркасный дом в разрезе

На следующем этапе начинку стены обшиваем листами ОСБ-3. Места стыков желательно пропенить, обеспечив отсутствие мостиков холода.

Далее выполняем внутреннюю и внешнюю отделку. Внутренняя стена чаще всего оклеивается обоями, а внешняя сторона идет под покраску. Однако также можно использовать сайдинг, блок-хаус, отделку камнем, «под кирпич», «под брус» и любую другую.

О финских домах, построенных по каркасной технологии, вы можете прочитать здесь. А о канадских каркасных домах — тут.

Фундамент для дома – основа основ

Несмотря на то, что для каркасного дома существует огромный выбор фундаментов, специалисты рекомендуют остановиться на ленточном. Ленточный фундамент имеет неоспоримые плюсы:

  • может быть выполнен своими руками
  • недорогой
  • надежный
  • сделать его достаточно просто

Итак, если вы решили сделать ленточный фундамент своими руками, сперва придется поработать с участком. Определите, где будет располагаться ваш дом, с учетом соседей, забора, устройства септика, расположения скважины и пр. Необходимо учесть все нюансы, проверить, удобно ли будет заезжать транспорту, хватит ли места для других построек, если вы захотите позже построить гараж или баню. Участок желательно иметь ровным, возможно вам придется с помощью техники выровнять его, сняв верхний слой.

Когда участок подготовлен, начинаем разметку. У вас уже должен быть готовый проект или план с размерами дома. Исходя из этих параметров, используя веревку и колышки, размечаем все несущие стены.

Далее нам, если мы решили все сделать самостоятельно, необходимо либо брать лопату, либо нанимать технику. Копаем траншею под фундамент, шириной примерно в 40 сантиметров. Далее устанавливаем опалубку, которую можно купить, арендовать или смонтировать своими руками из досок. Опалубка должна подниматься над поверхностью земли примерно на полметра – высокий фундамент смотрится красивее, и защищает менее прочные стены от снега.

Ленточный фундамент под каркасным домом

Готовую опалубку, если она была сделана своими руками, необходимо изнутри обложить пленкой, фиксируя ее к опалубке. Это необходимо для того, чтобы жидкий цемент не просачивался в щели между досками, при этом снимать опалубку будет проще — цемент не прилипнет к шершавой древесине. Под тяжестью цемента самостоятельная опалубка может разойтись, и пленка удержит цементный раствор.

Если у вас глинистая почва, на дно траншеи подсыпьте сантиметров 20 ПГС. Поверх песка заливайте цементом до края опалубки. Это делать надо быстро, так как цемент застывает. Скорее всего, один вы не справитесь, и придется звать на помощь двух-трех человек.

Даем фундаменту застыть, для этого потребуется минимум неделя. Если по прогнозу стоят дожди, поверхность покрываем пленкой. Оставляем фундамент для каркасного дома примерно на месяц, и только потом можно делать обвязку.

Крепкий каркас – залог крепкого дома

Как видно из самого названия, каркасные дома – это дома на основе каркаса. Таким образом, каркас – это главный элемент всей постройки, поэтому смонтировать его надо правильно.

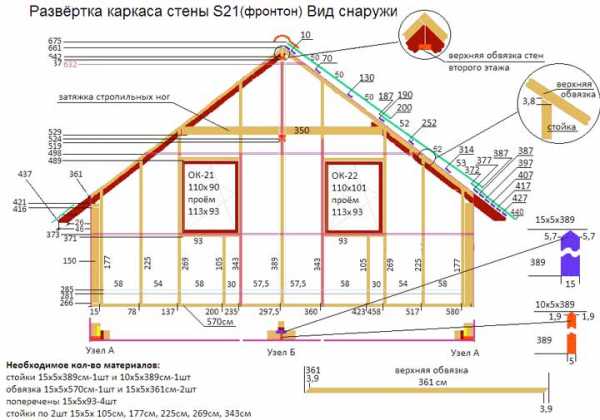

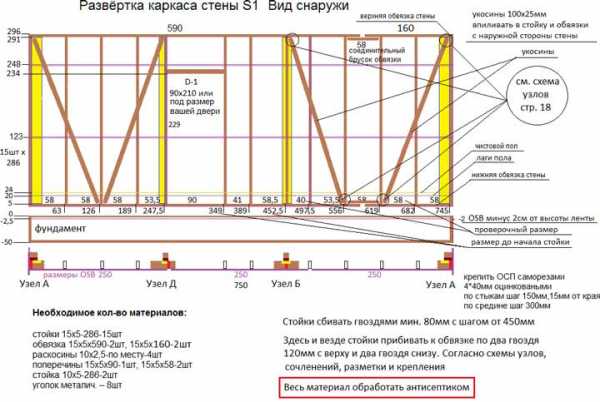

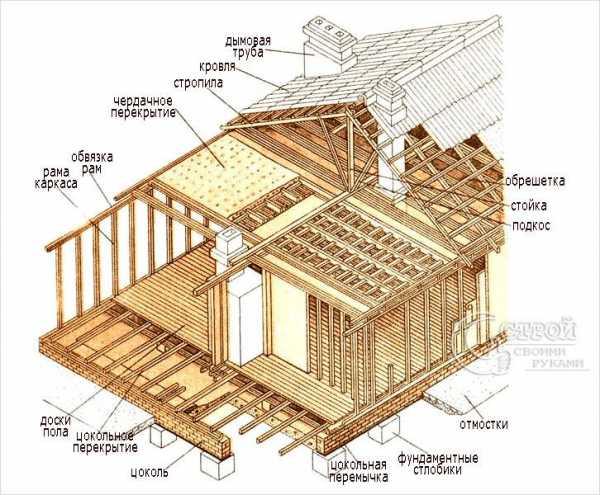

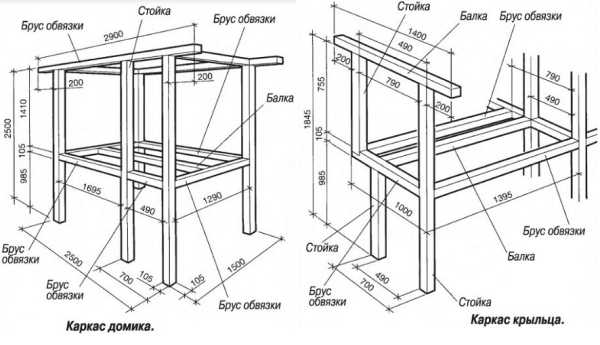

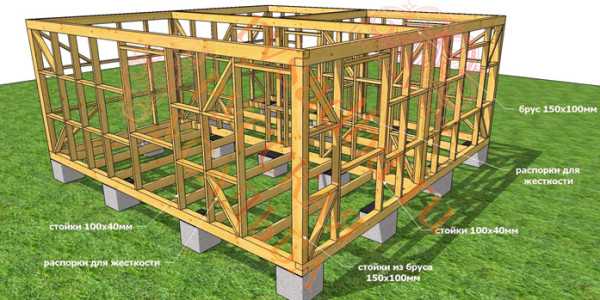

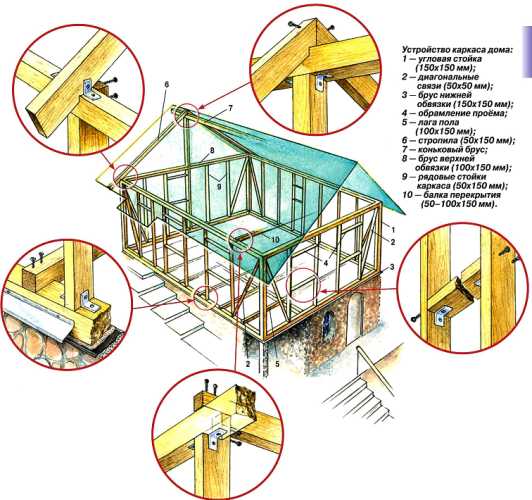

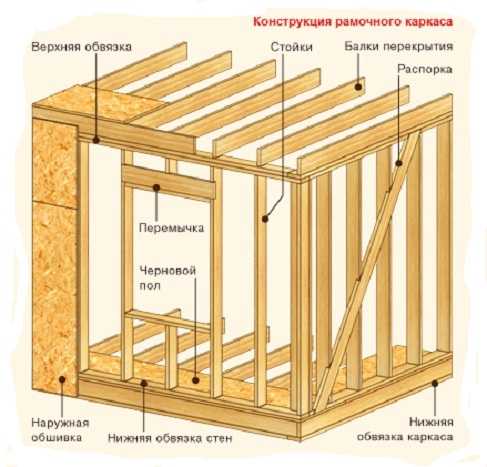

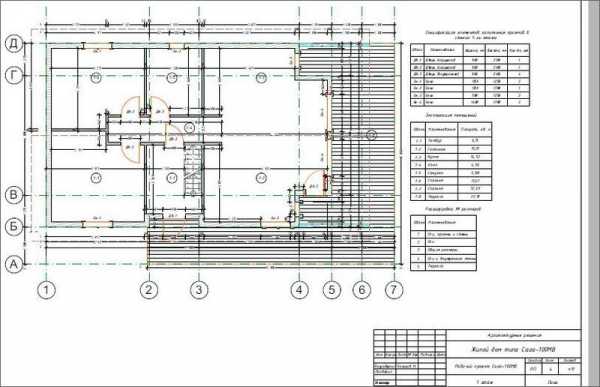

План каркаса деревянного дома

Как сделать обвязку – читайте здесь. Когда обвязка готова, приступаем к возведению будущей стены. Смонтировать стену можно, используя следующие элементы из бруса:

  • стойки
  • раскосины
  • вставки
  • поперечины

Все это элементы стены. Стойки представляют собой вертикально поставленный брус, который располагается между двумя обвязками – нижней и верхней. Верхняя обвязка относится к балкам перекрытия.

Раскосины – это брус, поставленный под углом между стойками. Они также фиксируются в верхней и нижней обвязке (не к стойкам, как ошибочно предполагают некоторые).

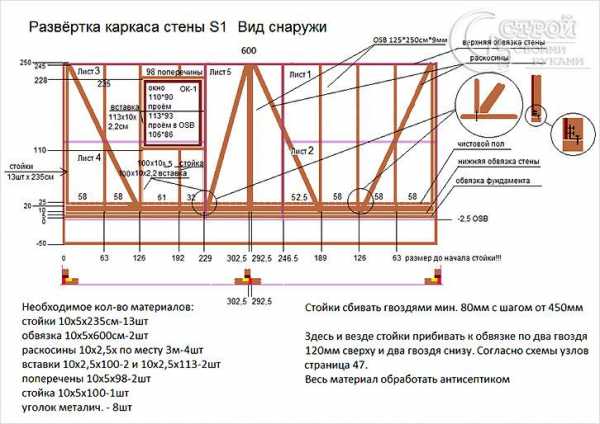

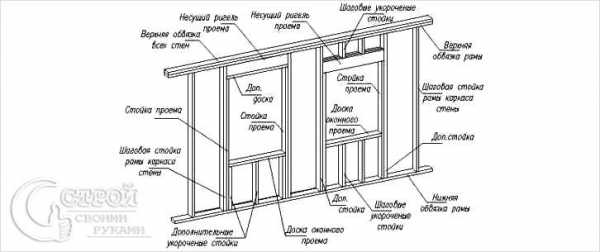

Каркас дома с окном

Вставки представляют собой небольшие куски бруса, используемые для дополнительной крепости каркаса.

Поперечины – это брус, положенный строго горизонтально между вертикальными стойками. Они фиксируются на стойки.

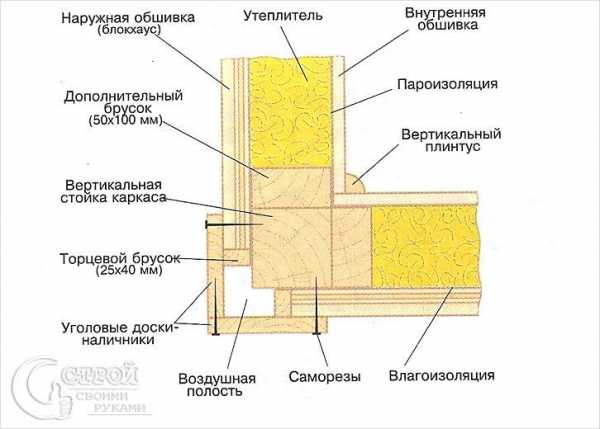

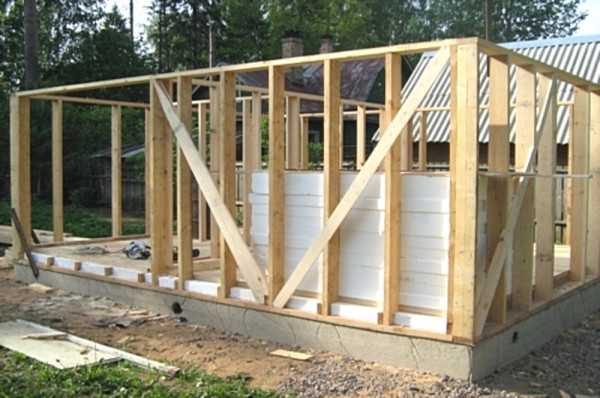

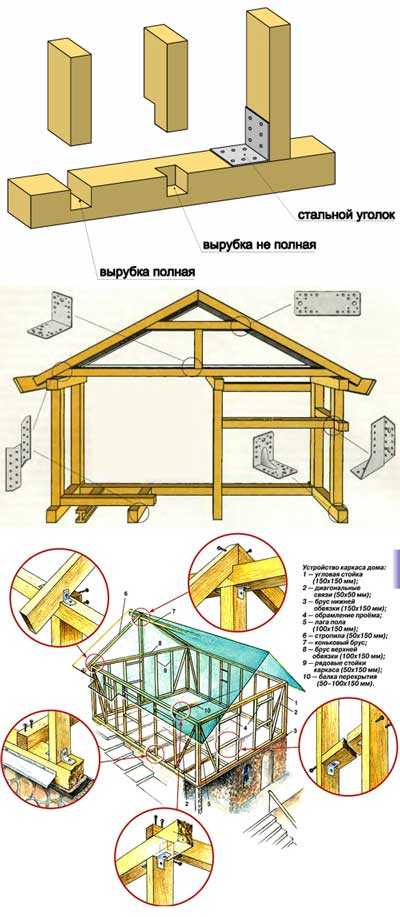

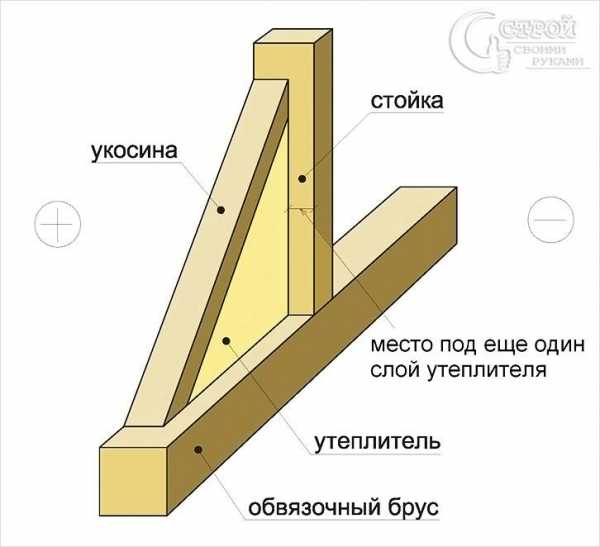

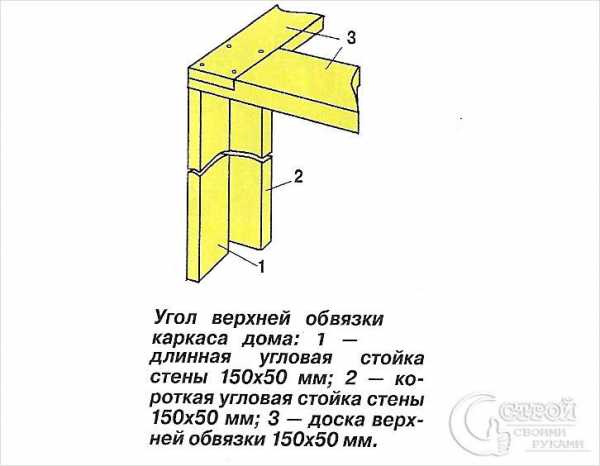

Углы каркасного дома с укосами

Стойки следует сбивать гвоздями 80 мм, на расстоянии друг от друга 450 мм. К обвязке они прибиваются по 2 гвоздя 120 мм сверху и по 2 таких же снизу. Используя уголки металлические, конструкцию можно сделать крепче. Все материалы, используемые при строительстве, необходимо обработать септиком.

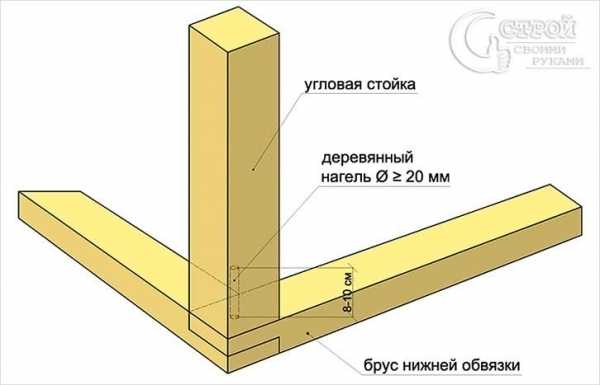

Особое внимание необходимо уделить углам. Здесь выполняется обязательное укрепление стоек укосинами.

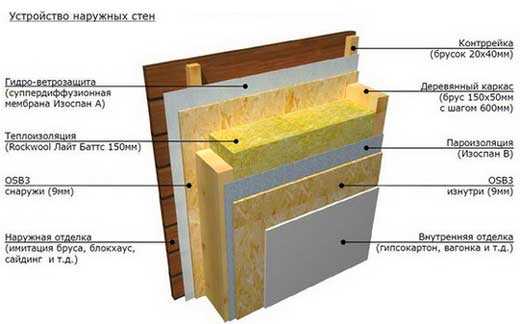

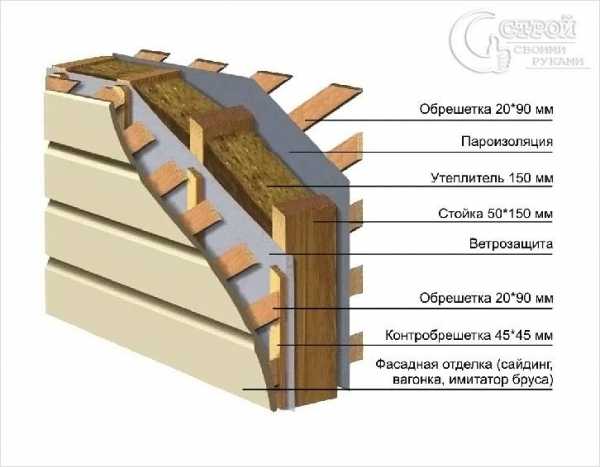

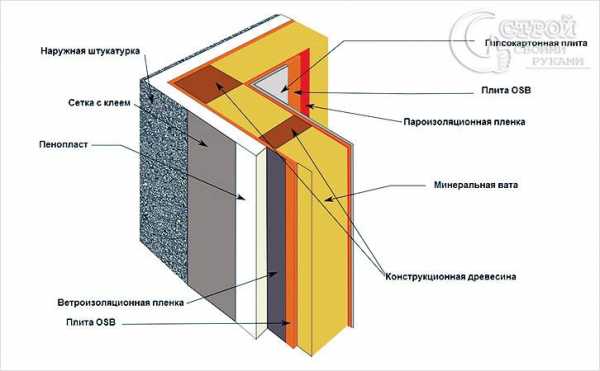

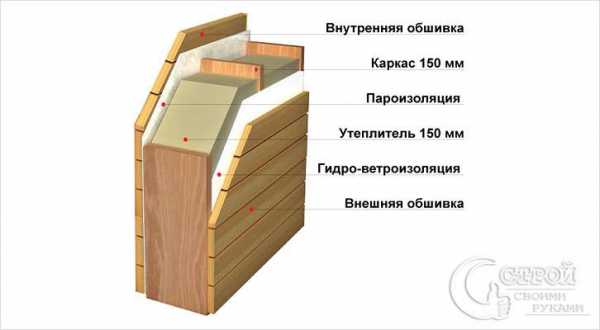

Схема пирога каркасной стены

Не забывайте проверять геометрию дома после каждого этапа – все горизонтальные брусья должны лежать строго горизонтально, а вертикальные – ровно вверх. Обвязку нужно класть ровно, а для этого поверхность фундамента должна быть ровной по всему периметру – допускается погрешность в 1 см. Верхнюю обвязку также проверяют уровнем. Если есть погрешности на фундаменте – его доливают цементом, выравнивая. Если уровень показывает небольшие неровности – используем части бруса, предварительно проведя обработку септиком, и выравниваем поверхность. Ровность стен проверяем отвесом.

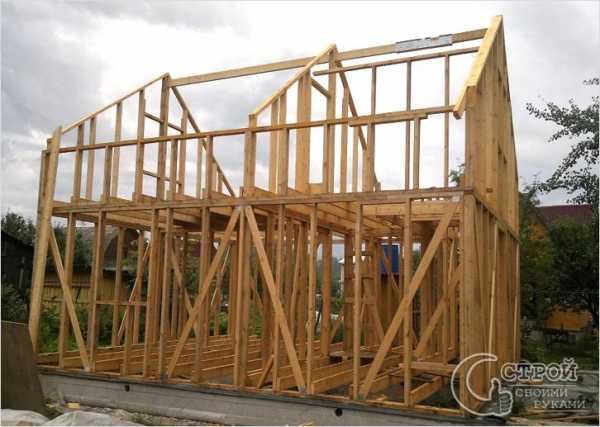

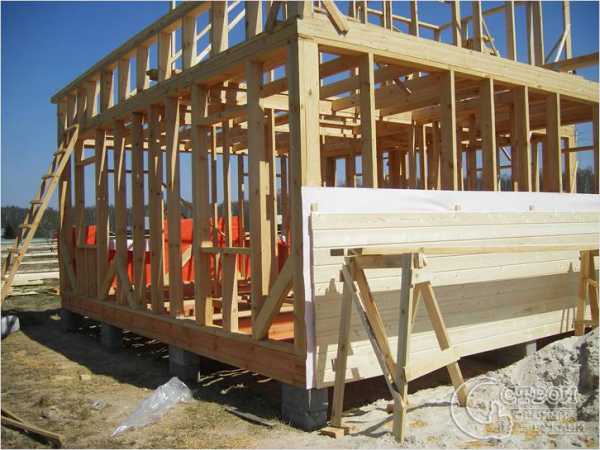

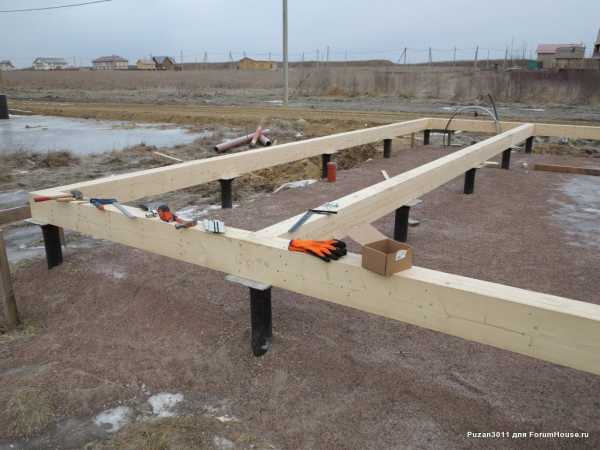

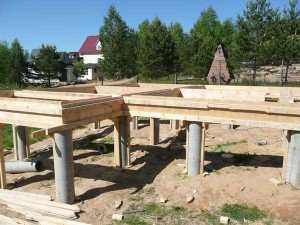

Каркас дома на фундаменте

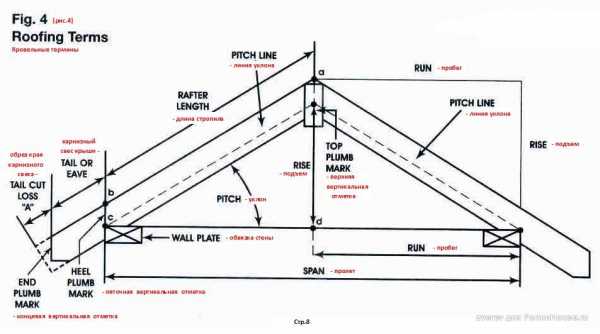

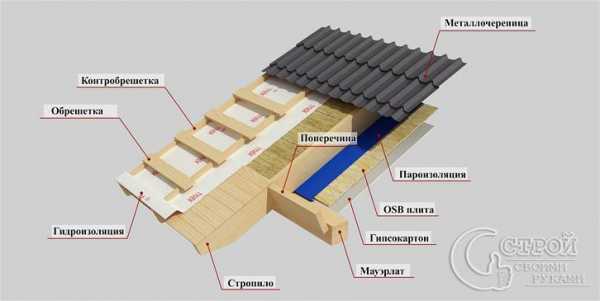

Все составляющие элементы каркасной кровли

Крыша – важнейший элемент, и в каркасном доме крышу можно монтировать при наличии некоторого опыта своими руками. Однако перед тем, как ставить крышу, необходимо произвести верхнюю обвязку стен и проверить ее уровнем. От ровности обвязки зависит то, как ляжет перекрытие. Если есть небольшие неровности, их устраняем своими руками с помощью подкладки щепы под заниженную часть.

Поставить стропильную систему можно двумя способами:

  • наслонным способом
  • висячим

Оба типа стропильной системы используются в каркасном строительстве, однако балки при висячей стропильной системы опираются на мауэрлат. Мауэрлат делается своими руками, он представляет собой брус из древесины, имеющий сечение 10,0×10,0 см, который обустраивается по периметру здания и фиксируется к поверхности несущих стен на верхний ряд обвязки. С верхней стороны стропильные ноги крепятся друг с другом при помощи конькового бруса.

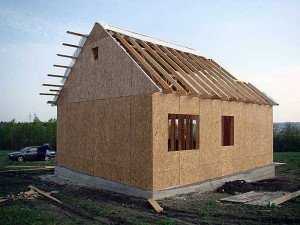

Кровля каркасного дома

Наслонную конструкцию делают своими руками другим способом, она не крепится стропилами межу собой в верхней части. Стропила упираются в верхней части на продольную центральную стену или специально предусмотренные опорные колонны.

Какую стропильную систему выбрать в вашем случае, подскажут габариты вашего здания. Висячая кровельная система подойдет для небольших построек, расстояние между несущими стенами у которых составляет не более 6 метров.

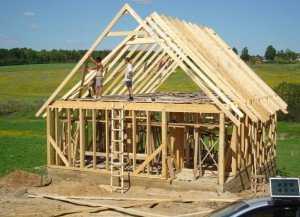

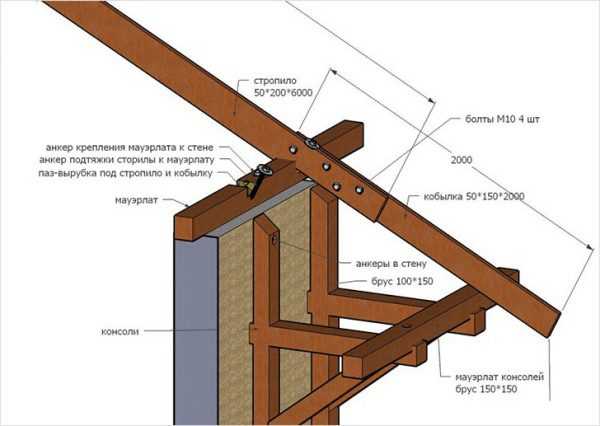

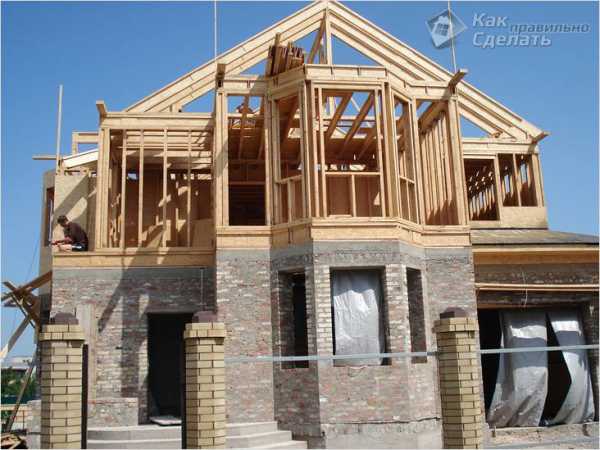

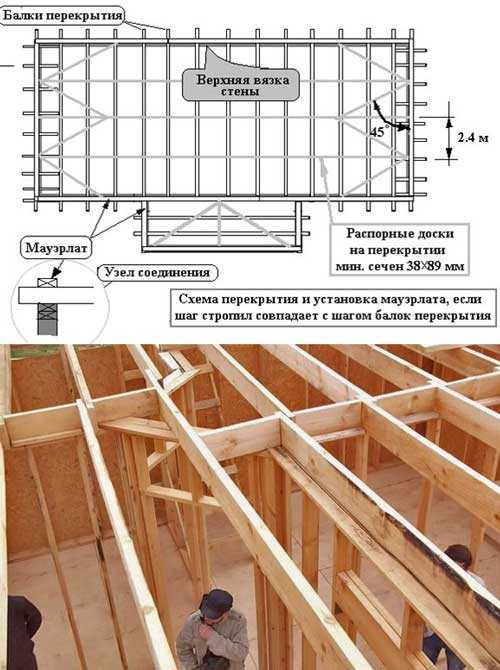

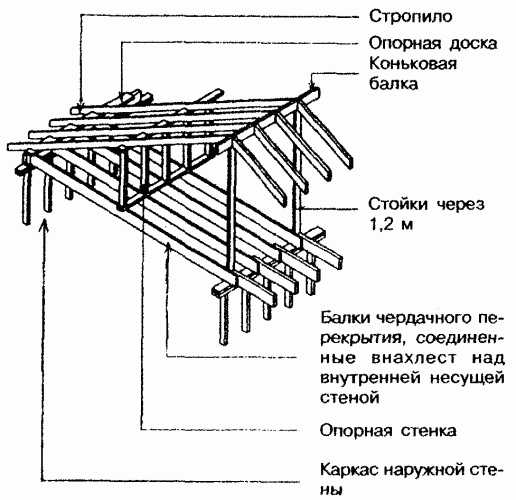

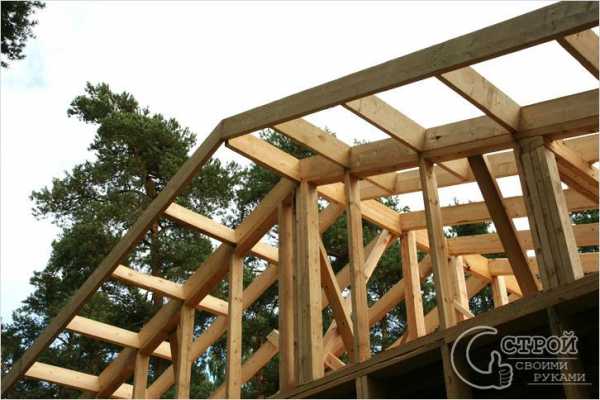

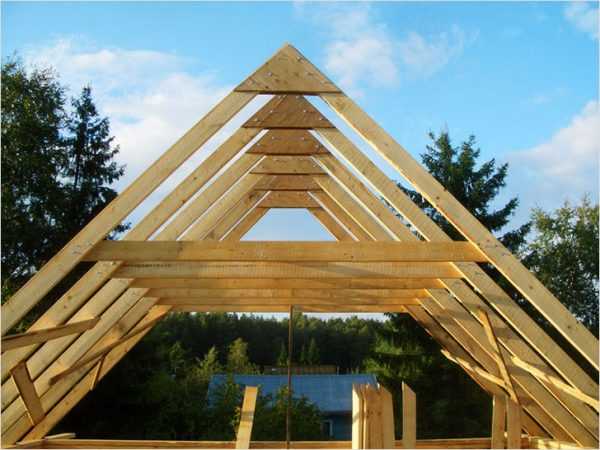

Каркас крыши

Сперва необходимо собрать стропильные ноги в количестве 2-х штук. Стяжки необходимы для соединения первых стропильных ног в нижней их части, они крепятся с помощью анкерных болтов к стропильным ногам. Ноги приставляются к мауэрлату и фиксируются с помощью выпиленных пазов. Пазы правильной формы вырезаем своими руками. В пазы устанавливаются стропила, расстояние между которыми зависит от размера вашей кровли. Примерный шаг составляет около 1 метра.

Если ваша крыша вше, чем три метра, обратите внимание на стропила с вертикальным направлением.

Таким образом, каркас вашей кровли будет состоять из:

  • стропил
  • опорной доски
  • коньковой балки
  • стоек
  • балок чердачного перекрытия, которые соединяются внахлест над внутренней несущей стеной
  • прогона
  • подстропильной ноги
  • лежня
  • схватки

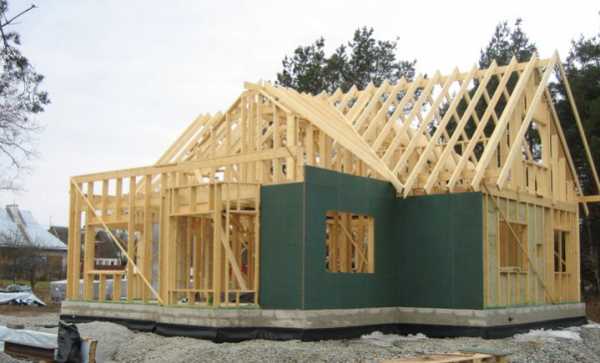

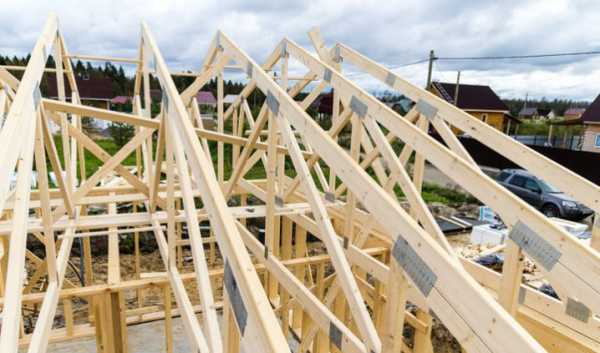

Установка стропильных ног

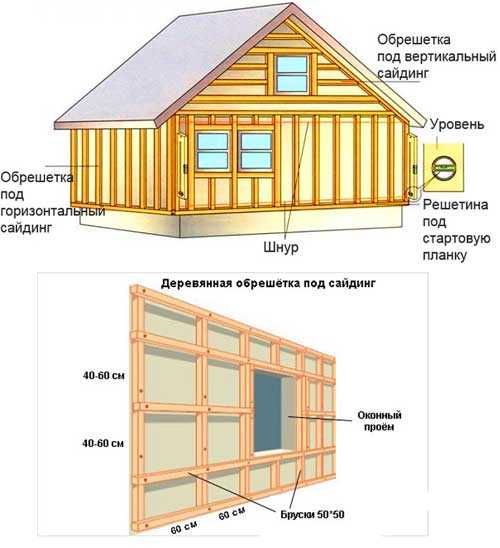

Когда каркас кровли собран, необходимо произвести обрешетку. Это важнейший элемент кровли, поэтому делая ее своими руками, будьте внимательны и аккуратны: обрешетка не только необходима для крепления кровельного материала, но и для связки между собой всех конструктивных частей каркаса крыши. Обрешетка обеспечивает устойчивость каркаса, поэтому до ее устройства необходимо организовать с нижней стороны временную обвязку. Обрешетка может быть:

  • сплошной
  • промежуточной

Выбор вида обрешетки в первую очередь зависит от материала, которым будет покрываться кровля. Сплошную обрешетку выполняют для мягкой кровли, которая лучше всего подходит для каркасного дома. Металлочерепица или шифер могут быть уложены на промежуточную обрешетку.

Основные правила каркасного строительства

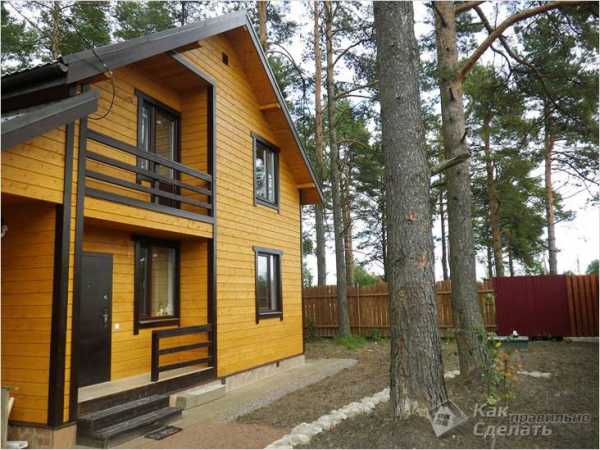

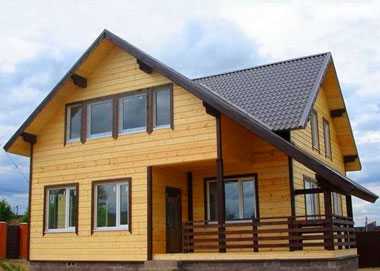

Каркасный дом — лучший выбор

Чтобы не получить каркасный дом плохого качества, необходимо соблюдать некоторые правила:

  1. Только качественные материалы. Если вы выбираете деревянное строительство, используйте либо клееный брус, либо брус технической просушки, либо не беритесь за строительство вовсе. Брус, продаваемый на пилорамах, сырой – через 3 года эксплуатации 90% бруса получит трещина, а остальные 10 перекрутит так, что повырывает саморезы.
  2. Не знаешь, как сделать самому – доверься профессионалам. Не экспериментируйте в сложных строительных работах – доверьте что-то специалистам. Особенно это касается работ на высоте, проводке электричества и других, сложных узкопрофильных работ.
  3. Не экономьте на мелочах. На мелочах много не сэкономишь, а повредить будущему дому можно существенно. Это в первую очередь касается пропитки для древесины. Сделайте два слоя, а огнебиозащиту выбирайте европейскую.
  4. Долой китайские материалы. Не покупайте китайские утеплители и изоляцию, они не только низкого качества, но и выделяют вредные вещества. Европейские материалы имеют подтвержденную сертификацию и класс безопасности.

karkasblog.ru

Каркасный дом своими руками: инструкция, фото, схемы, видео

Каркасный дом — легкий и очень простой, его можно построить за короткий срок. Такие сооружения становятся все более популярными. Здания возводятся на дачных участках как для сезонного, так и для постоянного проживания. При возведении зданий по этой технологии надо обязательно учесть только одну деталь — период проживания. В статье мы дадим поэтапную инструкцию по строительству каркасного дома своими руками.

Выбор фундамента

Столбчатый фундамент в разрезе

Так как каркасные дома очень легкие, здесь не потребуется особо мощный фундамент, можно установить следующие виды:

  • винтовые сваи;
  • столбики;
  • мелкозаглубленный ленточный.

Многое при закладке фундамента зависит от типа грунта и этажности конструкции. Так, при строительстве простого одноэтажного домика можно вполне обойтись столбчатым даже на капризной почве.

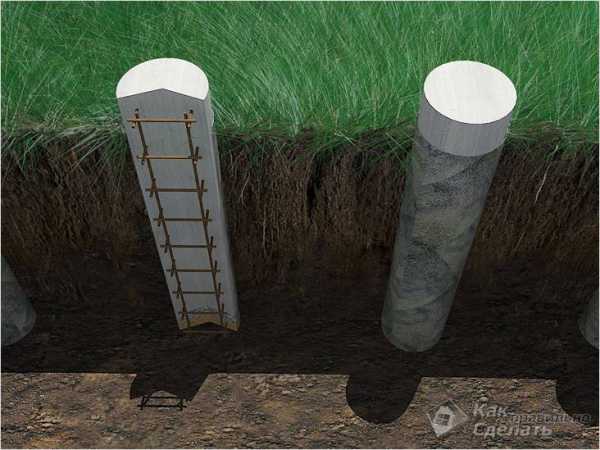

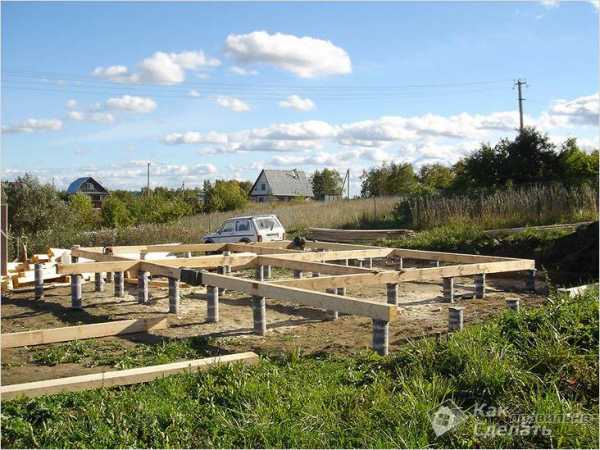

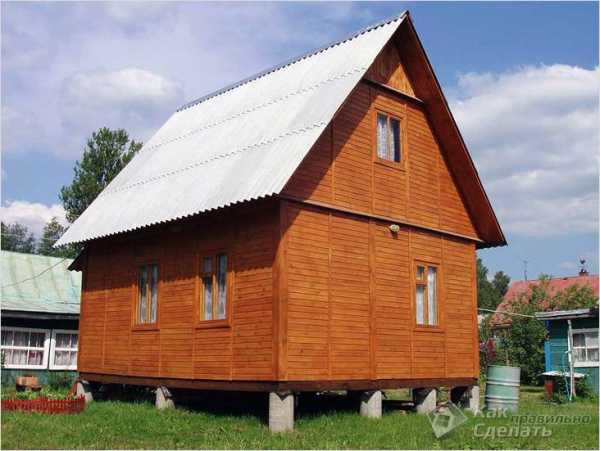

Столбчатый фундамент

Фундамент

  1. Для того чтобы построить небольшой домик для одной средней семьи на столбчатом фундаменте, для основания надо приобрести около 120–150 столбиков.
  2. С помощью обычного бура надо проделать в грунте углубления диаметром 20 см и глубиной около метра. Расстояние между отверстиями — около 80 см.
  3. Потом в отверстия вставляются асбоцементные трубы (столбики). Оставшееся рядом с трубами пространство надо утрамбовать, наполнив щебнем и песком.
  4. Через воронку в отверстия столбиков надо залить раствор цемента.

Установив такой фундамент, не надо даже ждать, пока застынет раствор, чтобы продолжить работу.

Винтовой свайный фундамент

На винтовых сваях можно возвести дом без привлечения бригады рабочих. Для установки свай, наоборот, желательно использовать именно ручной труд. Это обусловлено тем, что такая работа позволяет ввинчивать сваи строго по уровню без отклонений.

Во время ввинчивания свай надо помнить одно основное правило: вывинчивать сваи повторно категорически запрещено. Даже если одна из них была установлена неправильно, лучше просто оставить ее в том же положении, чем нарушить утрамбованный грунт.

Вывинчивание свай и является основной ошибкой всех новичков.

Этапы строительства

Винтовой фундамент

Существует две технологии строительства каркасных домов: финская и канадская. Однако сами принципы возведения таких сооружений одинаковы.

Этапы постройки:

  1. Для возведения дома используются каркасы. Они могут быть деревянными или стальными в зависимости от пожеланий владельца. Сегодня наибольшее распространение получили деревянные из бруса. Они экономичны, экологически безопасны и легко монтируются. Стальные каркасы при этом стоят дороже примерно на треть. Однако они несколько легче по весу, что позволяет сэкономить на фундаменте. В стальных конструкциях можно без опасения использовать стальной крепеж. А вот для дерева лучше выбирать деревянные нагели.
  2. В первую очередь, надо сделать пол. Для этого следует положить на основу пола рубероид. Далее необходимо установить по периметру брус, который будет служить основанием для установки чернового пола. Черновой пол делают из самого недорогого материала — необрезной доски.
  3. Прежде чем установить черновой пол, надо сделать лаги и положить между ними утеплитель, который защитит от холода и влаги. Доски перед укладкой лучше предварительно все-таки обработать пропитками от гниения и сырости.
  4. Когда пол готов, надо собрать стены. Их монтируют сначала на какой-нибудь ровной поверхности, и только потом устанавливают. Желательно выбирать абсолютно ровное место для того, чтобы сбить каркас каждой стены, иначе могут случиться перекосы. На каждой стороне стенок надо сделать укосины, которые будут поддерживать стойки.
  5. При монтаже стен нужно учитывать желаемую высоту потолка. Лучше, если он будет в пределах 2,5 метров. Это гарантирует, что после декоративной отделки он не станет ниже, чем 2,3 метра. Обычно низкие потолки угнетают и вызывают неприятные чувства.
  6. Дом обшивают досками.
  7. Немаловажное значение имеет монтаж окон. По технологии, их размер не должен превышать 20% от размера стены. При остеклении можно выбирать любые стеклопакеты. Если планируется жить в доме круглый год, то лучше выбирать тройные герметичные стеклопакеты.

Общая схема

После того как каркас собран и обшит, а крыша готова, надо приступать к декоративной отделке сооружения. Дом можно отделать вагонкой, сайдингом или сэндвич-панелями. При отделке крыши следует позаботиться о том, чтобы она не протекала. Между лагами лучше уложить слой теплоизолятора и гидроизолирующего материала. Для внешнего покрытия хорошо подойдет такой современный материал, как металлочерепица.

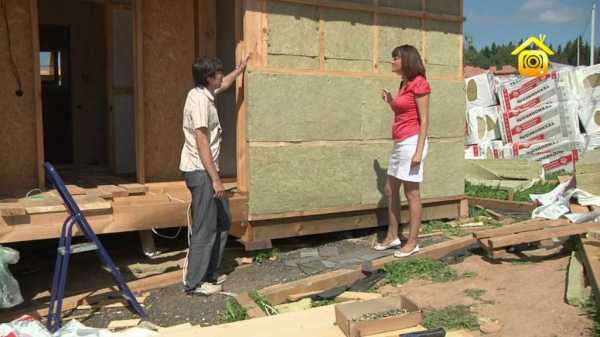

Утепление дома

Крыша

Перед утеплением дома надо выбрать материалы. Утепление проводится изнутри и снаружи. Внутреннюю отделку лучше сделать с помощью минеральной ваты и гипсокартона. При желании можно использовать внутри виниловый гипсокартон, который не только сохраняет все теплоизолирующие свойства этого материала, но еще и имеет отличные эстетические характеристики. Таким образом, мастер одновременно решит проблему с утеплением и сделает декоративную отделку помещения.

Наружное утепление проводится до финишной отделки. Нужно еще провести теплоизоляцию.

  1. Сначала делают обрешетку дома. Между рейками обрешетки укладывают слой минеральной ваты.
  2. Сверху на минеральную вату накладывается пенопласт.
  3. Щели между пластинами пенопласта и стойками запениваются обычной монтажной пеной.
  4. Утепление внешней части каркаса можно провести и без обрешетки.

Внутренняя часть утепляется практически так же. Надо уложить материал между стойками дома, а потом дополнительно закрыть пенопластом.

Особенности обустройства пароизоляции каркасного дома

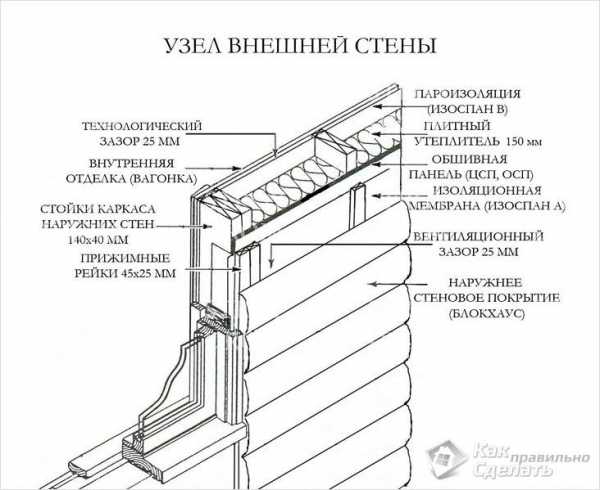

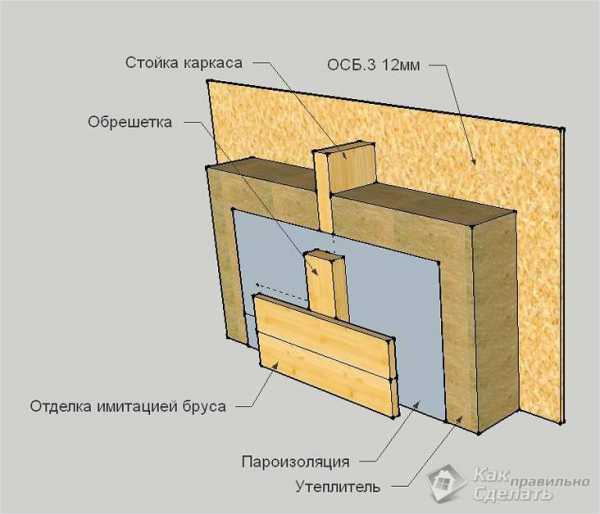

Схема стены

Пароизоляция просто необходима в любом помещении. Особенно, если это жилой дом, в котором присутствуют кухня, ванная и другие места повышенной влажности. Отмечено, что в таких помещениях уровень влаги может быть даже выше, чем на открытом воздухе.

Установка пароизоляции часто производится неправильно.

  1. Основная ошибка — это использование вместо заводских пароизоляторов самодельных материалов и полиэтилена. Пароизоляционная пленка, несмотря на свое сходство с полиэтиленом, имеет особую структуру. Она многослойна.
  2. Неправильная и некачественная установка пароизолятора. Иногда строители в процессе монтажа мембраны могут порвать ее или повредить швы. Также часто случается, что мембрана плохо приклеивается к стенам.
  3. Установка пароизолирующей мембраны с внешней стороны дома. Снаружи обычно делают ветрозащитные слои. А пароизолятор надо монтировать только изнутри. Кстати, при монтаже следует убедиться, что мембрана устанавливается нужной стороной.

Парозащитная мембрана монтируется на теплоизолирующий слой. Дело в том, что именно теплоизолятору чаще всего и вредит конденсат. Поэтому его надо защищать. Если пар проникнет внутрь, то примерно через пару сезонов хозяин дома обнаружит, что утеплитель перестал функционировать. Виновата тут влага, которая вызвала появление щелей в этом слое. Если не устранить дефект, то дальше будет только хуже. В скором времени пар доберется и до досок.

Обычно толщина стен каркасного дома на 70% состоит из утеплителя. Если утепляющий слой будет разрушен, то строение развалится очень быстро.

Устанавливая пароизолятор, надо помнить, что здание должно «дышать». В нем должно присутствовать естественное движение воздушных масс.

Монтаж полиэтилена вместо специальных мембран разрушает процессы вентиляции. Это становится причиной разрушения дома. В помещениях начинает появляться сырость, плесень и грибок. Принудительная вентиляция вряд ли спасет положение.

Ни один материал не действует так разрушительно, как полиэтилен. Он полностью герметизирует помещение. Учитывая, что в современных домах присутствуют также герметичные стеклопакеты и двойные двери, можно представить, какая атмосфера будет в таком помещении.

Фотографии интересных решений

Пароизоляция

Монтаж окон

Видео: самостоятельное строительство дома по каркасной технологии

kakpravilnosdelat.ru

Строительство каркасного дома: пошаговая инструкция

Как построить каркасный дом своими руками — пошаговая инструкция

Строительство каркасного дома- дело долгосрочное и требующее стратегического продумывания многих вещей наперед, поэтапно. Очень важно соблюдать технологию строительства, которую разработали в Канаде и Скандинавии. Какой материал использовать и какой должен быть пирога перекрытия и стен — зависит от выбранной технологии, но есть четкие правила, которые нужно соблюдать всем.

Южным и центральным регионам России больше подойдет канадская технология, а северным регионам — финская технология. По любой из технологий можно построить долговечное жилище для вашей семьи, причем собственноручно.

Моя поэтапная инструкция строительства каркасного дома написана по схеме: что нужно сделать на данном этапе  + дополнительные ссылки на то, как Я ЭТО ДЕЛАЛ и как это НУЖНО сделать. Устройство каркасного дома достаточно сложное, но я помогу вам в нем разобраться, и тогда вы сможете построить такой дом самостоятельно или уметь управлять бригадой, чтобы вас не обманули нерадивые работники.

Проект


Без проекта лучше каркасник не строить. Самому сделать проект вполне реально (особенно размером 6×6), но долго, если дом большой и со сложной крышей. Даже садовый домик по этой технологии может потребовать проектирования.

Можете делать проект постепенно, в дни отдыха от стройки. Нарисовали обвязку — построили, нарисовали лаги пола — реализовали и так далее. Правда, это может привести к тому, что вы сделаете на каком-то из этапов что-то непредусмотренное заранее, но если выхода нет — то делайте так.

Решите вопрос с этажностью. Два этажа своим трудом строить — очень тяжело. Поэтому я выбрал одноэтажник.

Инструмент и крепеж

Если задумали построить каркасный дом, то без инструментов будет тяжеловато. Список нужных инструментов уже есть у меня на сайте.

Лучше также оптом заранее закупить крепеж. В каркасном доме используются: гвозди 3,1-3,5×90 гладкие, а также ершеные гвозди 60мм (для обшивки стен ОСП) и 70 мм (для обшивки пола или крыши плитными материалами).
Самому строить каркасник лучше с помощью гвоздезабивного нейлера, так как гвоздей на среднестатистический каркасник уходит 10-20 тысяч. Поберегите свои руки! К нему нужно закупить шланг, переходники, масло и компрессор. Ну и не забывайте про специальные гвозди, я взял сразу 100 кг и остатков почти не осталось, а я ведь исколотил еще вручную 50 кг обычных гвоздей. Закупите также 5 кг гвоздей 120 мм, иногда пригождаются (но я вам этого не говорил).

Вам также могут понадобиться саморезы по ГКЛ и ГВЛ, да и просто полезно иметь под рукой саморезы, чтобы временно прикрутить какой-то элемент, а потом уже прибить нормально.

Также нужны на каркасной стройке скобы 6-9 мм. Ими  удобно прибивать гидро- и пароизоляционные пленки.

Наверняка вам будут нужны нагели по бетону (для установки окон) или анкерные пластины (для тех же целей). А вот перфорированный крепеж лучше не используйте, он редко пригождается в каркасном доме и только под специальные цели.

Видео об инструментах, вам пригодится:

Фундамент каркасника своими руками.


Последнее время модно делать под каркасник УШП, но собственными силами его могут сделать далеко не все, хотя это тоже реально. Я себе сделал ТИСЭ и обратившимся ко мне за консультацией людям тоже рекомендую свайные фундаменты, они более универсальны и просты для самостоятельной реализации.

Буронабивной свайный фундамент — лучше делать самому, винтовой лучше заказывать с монтажом (только избегайте свай, сваренных кустарным способом и покрашенных непонятно чем, их срок службы будет в разы меньше настоящих винтовых свай, лучше уж хорошие сваи, но самостоятельной закрутки).

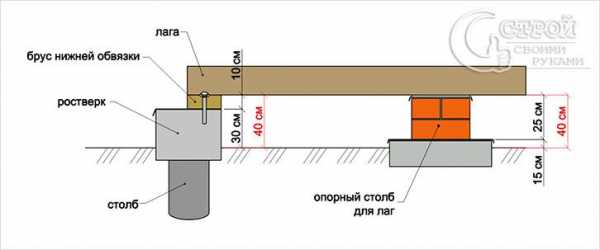

Поверх свай нужна обязательна деревянная обвязка (либо бетонный ростверк, что монолитнее, но тяжелее и гораздо дольше)

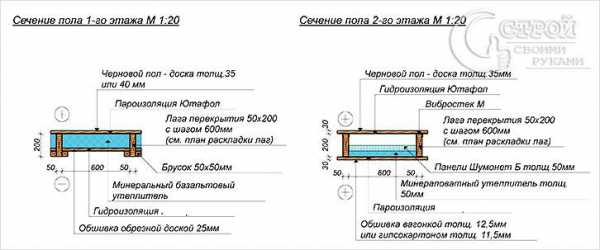

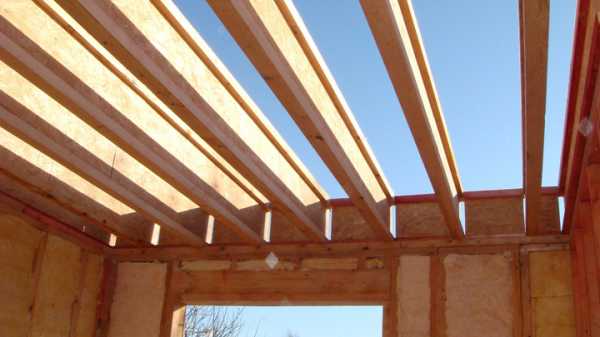

Балки пола своими руками


После того как у нас есть опора (деревянная обвязка), можно прибивать к ней лаги (в случае с бетонным ростверком нужно сначала привернуть к нему деревянную доску плашмя как на фото выше).

Лаги (или балки пола) обычно делают из доски 200×50 (195×45) с шагом 400-600 мм. Подробнее читайте ниже по ссылкам. Важно прибить их и к промежуточным опорам и к обвязке лаг (это такая же лага, только поперек других по периметру здания)

Кстати, потолки делают по такой же технологии с помощью таки же лаг, а потом снизу подшивают гипсокартоном или вагонкой.

Про лаги я уже подробно расписал в других текстах, ищите.

Если вы строите по технологии «платформа», то перед стенами на лаги обязательно нужно положить черный пол — обычно это фанера (ФК 1525×1525 или ФСФ 2440×1220) или ОСП-3 (2500×1250). Фанера ФК используется только в случае неклассической платформы, когда черный пол делают уже под крышей, так как она не очень влагостойкая.

Технология платформа в каркасном доме особенно популярна и не зря. По ней строить гораздо удобнее, так как стены потом можно собирать на ровном полу.

Дополнительная информация и инструкции по черному полу:

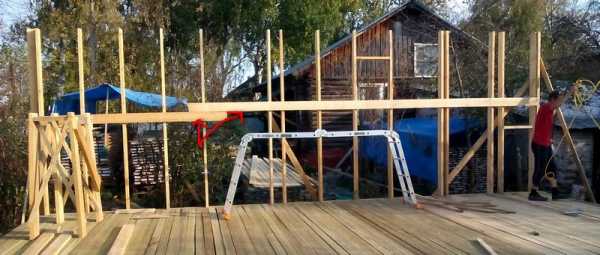

Cтойки, обвязки (стены)

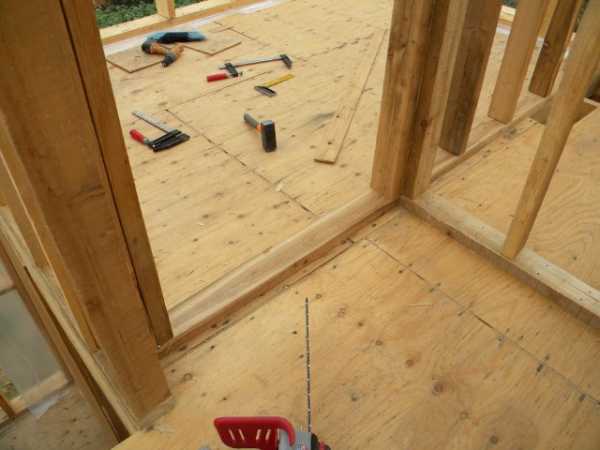

По «платформе» каркасные стены собираются на черном полу и поднимаются уже готовыми. Это позволяется собирать стены очень быстро. Помните — в каркасном доме не используется брус. Ни в стенах, ни в полу. Брус — это мостик холода, который очень хорошо «крутит».

Вот на этой видео дом строится по платформе:

Есть также система «баллун», при которой мы собираем стены постоечно- я делал так, в некотором смысле это даже удобнее, но все-таки намного медленнее, я бы эту систему не советовал.

Проемы в канадском и финском каркасе делаются по-разному. А есть еще и норвежский, он представляет собой нечто среднее. В любом случае, любой из этих домов не щитовой, как его обзывают.

Сейчас популярна финская технология каркасного домостроения, когда в стене во всю длину врезается ригель, а стойки проемов не сдваиваются.

Крыша и стропила. Реально ли самому?

Монтаж крыши каркасного дома — это очень ответственное мероприятие. Стропила (на фото) крыши можно делать как до, так и после обшивки стены. Я делал сначала обшивку, но часто делают стропила до обшивки (особенно финны, у которых на крышу очень быстро ставятся фермы с завода)

Вот этот этап я делегировал, сам не смог его осилить, очень тяжелые доски для стропил, надо затаскивать на самый верх и делать все очень точно.

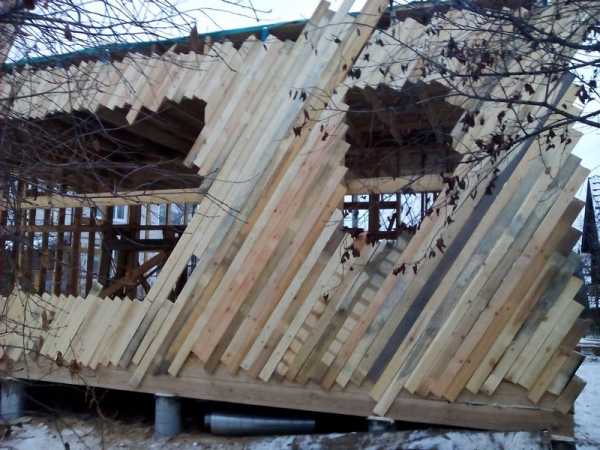

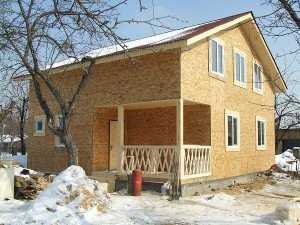

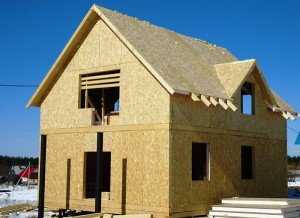

Обшивка стен


Прежде, чем обшивать стены, нужно проверить их уклон по вертикали. Стены лучше зашивать полностью, а потом вырезать в обшивке проемы, так крепче.

Обычно стены обшивают ОСП, но эта плита мне не нравится, она не выпускает пар.

Выбор и монтаж кровельного покрытия

<
Теперь самое время покрыть крышу. Подбираем материал, потом выбираем правильный пирог кровли (зависит от материала и помещения — теплое оно или нет). Не забывайте, что часто нужно заранее спроектировать вентиляцию, чтобы заложить проходки для вентиляционных труб до закрытия крыши той же гибкой черепицей (с металлом все это можно сделать потом).

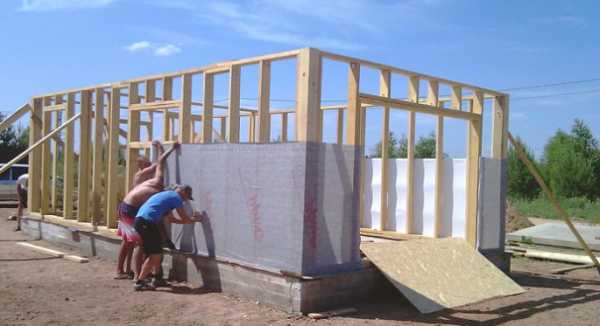

Затягиваем стены гидроветрозащитной мембраной


Перед установкой окон лучше зашить стены снаружи гидроветрозащитной пленкой. Заодно и ОСП защитим от влаги.

Установку окон лучше делать до фасадных материалов и утепления. Чтобы потом не было проблем с оформлением откосов и намоканием утеплителя. Двери и окна можно брать как с монтажом (дорого, но дают гарантию), либо устанавливать самому (бюджетно, но тяжело). Большие окна от 2 кв.м. лучше ставить на нагели по бетону, небольшие можно ставить на пластины. Не забывайте про профессиональную пену, пластиковые специальные распорки, а также использование пленок (для образования замкнутого контура паро- и гидроизоляции.

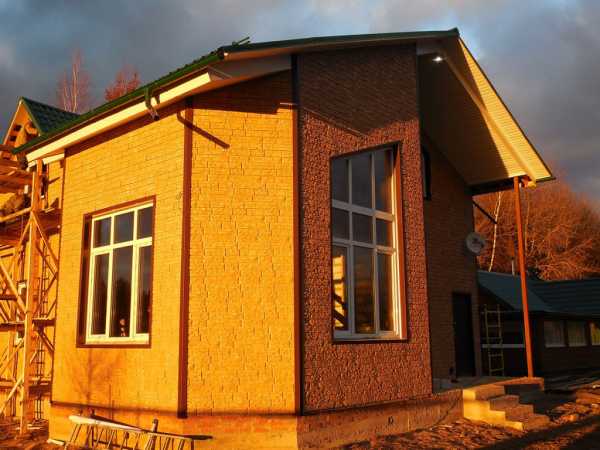

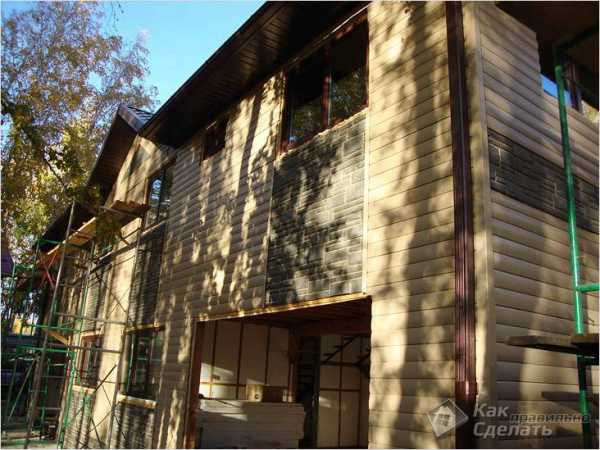

Фасад каркасного дома


Чем раньше мы сделаем фасад, тем быстрее наши конструкции будут защищены от влаги, а пленка от солнечных лучей (от которых она теряет постепенно свои свойства).

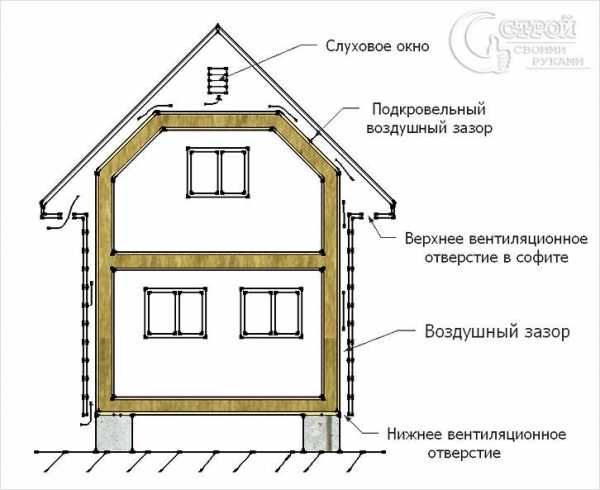

Почти все фасады в правильном деревянному доме делаются с вентиляционным зазором, так что не забывайте купить сухую обрешетку (покупай 100×25 и разрезайте вдоль, а также 50×50 — в случае варианта с внешним утеплением до вент-зазора).

Коммуникации

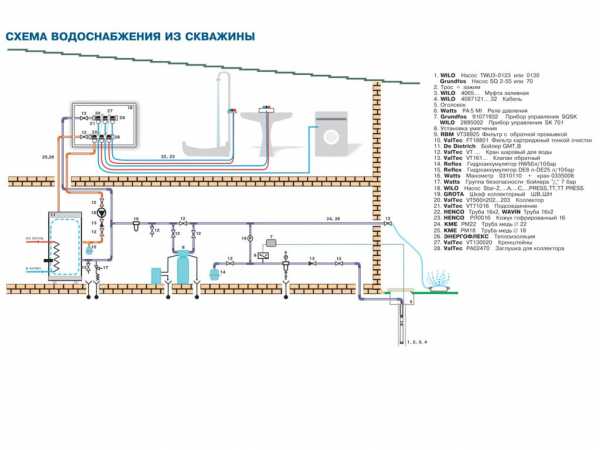

До утепления лучше провести основные коммуникации в доме: канализацию и водоснабжение. С электрикой и отоплением можно повременить, так как их делают или открыто или скрыто, но в обрешетках (после основного контура утепления и пароизоляции).

Санузлы нашего каркасно-щитового домика — отдельная тема:

  • полы санузла должны быть хорошо гидроизолированы;
  • потолок должен быть пароизолирован;
  • стены должны быть пароизолированы.

Утепление деревянного дома.


Утепляют каркасники обычно минеральной ватой, но все популярнее становится эковата. Себе тоже  утеплил дом эковатой, у нее есть много преимуществ: цена, отсутствие щелей в утеплении, скорость утепления, экологичность (по сравнению с минеральной ватой), отсутствие к четкому шагу конструктивных элементов (можно делать шаг лаг хоть 300 мм, тоже самое и со стойками, можно их смело поставить через 600 мм).

Пароизоляция в каркаснике.


После утепления, но перед отделкой или дополнительным утеплением внутри затянуть все стены герметичным замкнутым контуром пароизоляции. Лучше всего для этого подходит полиэтиленовая пленка 200 микрон толщиной и специальный бутилкаучуковый скотч.

Электрика и отопление


Теперь самое время подключать электричество со столба к вашему электрическому щитку (лучше его спроектировать и собрать заранее, а до этого получить разрешение на подключение конкретного количества КВат).

После того как дом утеплен, но до этапа отделки — пора также заняться отоплением. Начинаем с выбора топлива отопления (дрова, газ, электрика, бензин), котла, а потом и материала для труб отопления. Последнее время все чаще в каркасный дом выбирают теплые полы вместо радиаторов отопления.

Канадский деревянный дом — очень теплый, его нужно один раз хорошо утеплить, а потом можно отапливать даже электричеством. Конечно, траты на электрическое отопление будут в 3 раза дороже, чем на газовое, но все равно меньше, чем вы платите в квартире.

Внутренняя отделка

Отделывают стены и потолок в каркасном доме обычно ГКЛ (гипсокартоном), а потом его красят или клеят на него обои. ГКЛ хорош тем, что он плохо горит. В Канаде вообще без ГКЛ каркасники запрещено строить по требования пожарной безопасности. А у нас на потолок все чаще прибивают вагонку или имитацию бруса и красят (мне нравится белый цвет в этом месте).

После отделки стен и потолка можно заливать бетонную стяжку, отделывать пол плиткой или ламинатом, а потом ставить межкомнатные двери. Особенно хороши финские межкомнатные двери, многие их хвалят, но цена у них сейчас заоблачная.

Поздравляю! Подключайте сантехнические приборы, расставляйте мебель и можете въезжать.

Вот такая инструкция по строительству канадского или финского каркасного дома. Как вам?
Остались вопросы? Вы всегда можете задать их в комментариях.
Если же эта инструкция по устройству каркасного дома вам показалась слишком сложной, вы всегда можете нанять бригаду строителей. Пишите мне на почту или нажимайте на красное окошечко справа экрана, всегда вам помогу.

karkasgid.ru

Каркасный дом своими руками — пошаговая инструкция (+фото)

Возведение каркасных домов становится все популярнее в России. Все новые технологии внедряются в строительство таких сооружений и неважно по какой технологии — финской или канадской — строится дом. В данной статье мы расскажем как построить каркасный дом своими руками, дадим пошаговую инструкцию, а также схемы, фото и видео поэтапного строительства.

Фундамент

Фундамент под каркасный дом

Так как каркасные дома рекомендуется возводить не выше двух этажей, то массивный фундамент для них не требуется. Подойдет ленточный, сборный из бетонных блоков, столбчатый фундамент. Самое главное, чтобы они выполняли свое главное предназначение — обеспечивали жесткость рамы в пространстве.

Для этого в ленточном фундаменте применяется надежная и прочная арматура, а в столбчатом — деревянный или бетонный ростверк.

Монтаж каркаса

Схема каркасного дома

Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.

Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.

Обратите внимание! Металлическое соединение нежелательно, так как дерево гниет при соприкосновении с металлом. Со временем такой крепеж ослабнет, и дом начнет расшатываться. Деревянные нагели обеспечат надежное и долговечное крепление, а это гарантирует большой эксплуатационный срок каркасного дома.

Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.

Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.

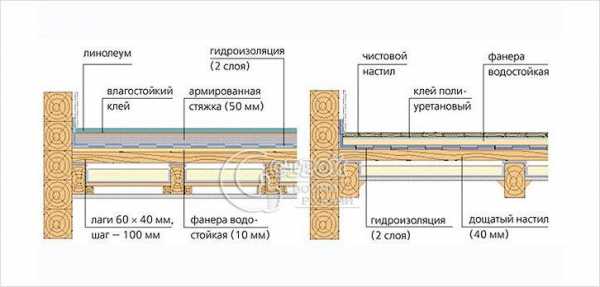

Пол

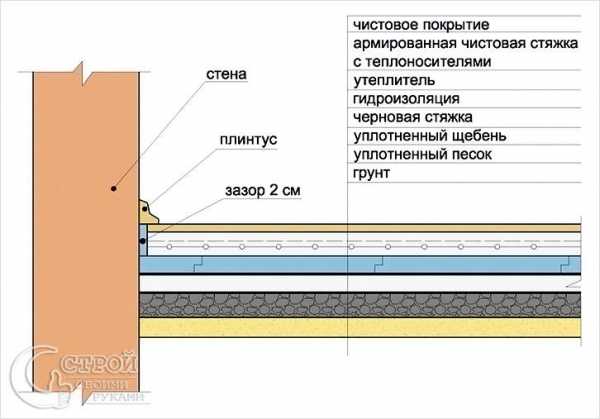

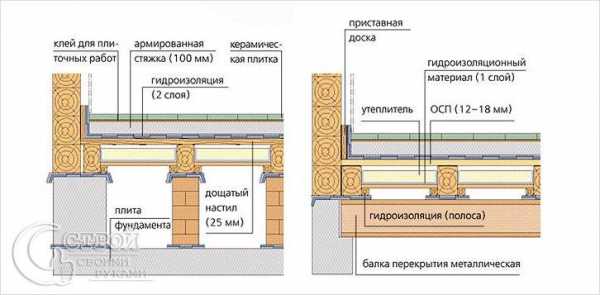

Фундамент и пол первого этажа

Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.

Обратите внимание! Его предварительно надо обработать антисептическим раствором.

Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами. Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм.

Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.

Стены

Процесс возведения каркаса

После монтажа пола можно приступать к строительству стен. Лучше всего их изготавливать секциями. Собираются они на сухой поверхности из бруса, равного по длине высоте будущего помещения. Ширину шага установки балок, вы выбираете сами, обычно это 300,400, 600 мм.

Обратите внимание! Все деревянные детали каркасного дома должны быть из одной породы дерева.

Окна

Окна в каркасном доме

По принятым строительным нормам окна должны составлять 18% площади стены. Старайтесь придерживаться этих размеров. В доме для круглогодичного проживания лучше установить стеклопакеты с двойным остеклением и большой площадью стекла.

Крыша

Стропильный каркас

Каркас крыши — главная часть всей конструкции дома. На каркас приходится большая часть механической нагрузки. Он должен изготавливаться по принятым правилам из качественного материала. Если вы все это выполните, у вас будет надежная и долговечная крыша. Кровельный материал, утеплитель и гидроизоляционный материал вы выбираете сами, исходя из своих финансовых возможностей.

Каркасный дом построить несложно, надо только выполнять все правила, предписанные этой технологией. Тогда в итоге вы получите красивый и теплый, надежный и долговечный дом.

Чем и как утеплить дом

Стены каркасного дома

Утепление каркасного дома зависит от того, какую роль он будет выполнять. Если вы строите дом для постоянного проживания, то утепление должно быть соответствующим. Дом представляет собой конструкцию из стоек, расположенных вертикально, скрепленных горизонтальными брусками.

Обратите внимание! В пустоты между брусками монтируют теплоизоляционный материал, сверху облицовывающийся различными отделочными деталями.

Какой теплоизоляционный и отделочный материал вы будете применять, во многом зависит от климатических условий места вашего проживания. Существуют таблицы, указывающие какую теплопроводность имеют различные материалы. Например, 4 см слой пенополистирола заменяет 14 см древесины или 86 см кирпича.

Видео

Предлагаем посмотреть серию видеороликов о строительстве каркасного дома:

Фото

Раскосы каркаса стен Пирог крыши каркасного дома Обшивка внешних углов Верхняя обвязка Нижняя обвязка Каркас межкомнтаных перегородок Перекрытие

Схемы

Предлагаем вам ознакомиться с некоторыми схемами, связанными со строительством каркасных домов:

Проект каркасного дома Устройство каркасного дома Устройство столбчатого фундамента Схема фундамента каркасного дома Вентиляционный зазор Схема ветрозащиты в утеплении стен Схема нижней обвязки Схема черновой стяжки по грунту Схема устройства полов Схема пароизоляции Основные конструктивные элементы каркасных домов Элементы каркасного дома Чертеж стены каркасного дома Основание каркасного дома Схема утепления стен Стена в разрезе

stroysvoimirukami.ru

Как правильно строить каркасный дом

Каркасные сооружения становятся все более востребованными – это недорогое и в то же время долговечное жилье. Вы можете построить как роскошную виллу, так и аккуратный домик в деревне – проектов большое количество. Не важно, будете ли вы строить самостоятельно или поручите это специалистам – нужные знания позволят вам контролировать процесс на всех этапах.

Определяемся с главным – теплый дом или зона отдыха?

Каркасными дома называются потому, что вся конструкция дома – это вертикальные деревянные стойки и горизонтальные дощатые обвязки. Легкий деревянный каркас возводится за считаные дни, даже если работу вы будете выполнять самостоятельно с несколькими помощниками, а специалисты справятся даже со сложным проектом еще быстрее.

Перед тем, как строить, вам следует четко определиться, будете ли вы жить в таком доме круглогодично или его использование ограничится летними выездами на природу. От вашего решения зависит, насколько качественно будет утеплен каркасный дом. Если сооружение будет использоваться только в теплые времена года, то вопрос серьезного утепления, качественного отопления и экономии энергоресурсов снимается сам по себе – зданию необходимы стандартные меры теплоизоляции, чтобы зимой в помещении температура не опускалась ниже нуля.

А вот если вы решили строить дом для круглогодичного использования, к вопросу теплоизоляции следует подойти очень серьезно, соблюдая все правила. Именно утепление – краеугольный камень всей каркасной технологии, от которого зависит и экономия ресурсов в будущем, и структура отопления. Во внимание берутся условия климатической зоны, где будет построен дом – например, для центральной климатической зоны только толщина досок для обшивки дома должна быть не меньше 100 мм.

Еще один момент, с которым следует определиться на этапе проекта – этажность сооружения. Специалисты категорически рекомендуют не возводить по каркасной технологии здания выше 2 этажей, да и то, желательно, чтобы второй этаж был мансардным. Зато вы будете уверены в прочности всей конструкции и ее долговечности.

Основание дома – залог долговечности

Рассчитав нагрузку, которая придется на фундамент, вы будете приятно удивлены – в случае с каркасными домами совершенно нет необходимости в сильнозаглубленном фундаменте большой ширины. Подойдет практически любой вариант: плиты, сваи, ленточное основание. Если выбор пал на винтовой или свайный вариант, то учтите, что потом вам придется серьезно утеплять и отделывать цоколь здания. Выбрав бетонную плиту, вы получите слишком низкий фундамент, который будет даже смотреться непривычно.

Как показывает практика, строить одноэтажный каркасный дом лучше всего на мелкозаглубленном ленточном основании на песчано-гравийной подушке. На малоподвижных грунтах достаточно в траншею насыпать 15 см песка, 10 см гравия средней фракции. Ширина траншеи в этом случае – полметра. По всему периметру ленты важно проложить арматуру диаметром 12 мм, что исключит деформацию при пучении грунта. Посмотрите видео, как сделать такое основание.

Это только пример – в каждом случае фундамент следует просчитывать отдельно. Самое главное – учесть особенности грунтов. Если позволяют средства, всегда лучше перестраховаться и сделать определенный запас прочности. Столбчатый фундамент выполняется достаточно быстро, и что самое главное – нет необходимости ждать, пока полностью застынет раствор. Для домика на среднюю семью на столбчатый фундамент понадобится около 150 столбиков, вернее, асбестоцементных труб, которые вы в процессе и превратите в столбики.

Для начала на расстоянии до 80 см по периметру будущей постройки проделайте с помощью бура углубления диаметром около 20 см и глубиной не меньше метра. В эти отверстия вставляются трубы – пространство вокруг них засыпается мелкофракционным щебнем и песком и утрамбовывается, как на видео. В трубы заливается стандартный раствор цемента – вот и вся работа. Ждать, пока застынет цемент, совершенно не обязательно – трубы примут на себя первую нагрузку, а уже через несколько дней ваш столбчатый фундамент будет способен выдержать на себе весь дом с техникой и жильцами включительно.

Винтовой свайный фундамент отличается от столбчатого тем, что в качестве свай выступают стальные трубы с винтом на одном конце. Трубы вкручиваются в грунт на одном уровне – главное, не выкручивать их обратно, если свая пошла под углом. Это самая главная ошибка новичков – выкручивая сваю, вы взрыхлите грунт, и под весом дома фундамент в будущем может просесть.

Универсальная технология – строим на века

На самом деле, каркасные дома при соблюдении всех технологий и регулярном ремонте могут простоять больше двухсот лет. Этому есть реальные подтверждения – известные всему миру дома Фахверк, которые, по сути, являются также каркасными сооружениями. В любом случае, минимум два поколения получат в собственность теплый и уютный дом.

Основные этапы строительства одинаковы для всех каркасных сооружений. Все начинается с возведения каркаса – металлического или деревянного. Дерево используется для каркаса чаще, поскольку материал экологически чистый и удобный в работе, к тому же, стоимость металлического каркаса будет на 30–40 % выше. Правда, металлический каркас легче, а значит, вы сможете сократить расходы на фундамент.

К тому же, можно будет использовать металлические крепежи, что запрещено в случае с деревянным каркасом. Металл рано или поздно запустит в древесине процесс гниения, стыки станут менее прочными, дом начнет расшатываться, и конструкция станет опасной для жильцов. Существует специальный крепеж – деревянные нагели, которые исключают гнилостные процессы.

Лучший вариант дерева для каркасного дома – дуб. Правда, такой вариант не всегда возможен, а потому часто применяют качественный брус сечением не менее 150 мм2. Соединение между элементами выполняется по технологии «шип-паз» – следите, чтобы между ними не было никаких зазоров.

Первый этап – пол и стены

В каркасном домостроении первым возникает именно пол. Сначала по всему периметру будущих стен прокладывают рубероид и сверху укладывают деревянный брус сечением 150 мм2 – посмотрите видео, как это делают мастера. Дерево важно покрыть антисептическими препаратами, которые защитят материал от загнивания.

Брус закрепляют анкерными болтами, выдерживая шаг 2 м. В углах не должно быть перекоса больше 10 мм – это легко проверить уровнем.

Очень важно в построении каркасного дома использовать для несущих конструкций, пола и стен одинаковые материалы – коэффициент расширения в таком случае будет также одинаков, и вы избежите возможных перекосов. Когда брус нижней обвязки уложен и скреплен между собой, можно укладывать лаги для пола. Для лаг подойдут доски толщиной 5 см и шириной 15 см. Крепятся элементы методом вырубки пазов в брусе нижней обвязки. Между лагами расстояние выдерживают не больше 60 см.

Затем к лагам крепятся бруски меньшей ширины, чем сами лаги. Это позволит вам уложить так называемый черновой пол между брусками – доски пола будут уложены непосредственно на лаги. Не забудьте все элементы обработать антисептиками. Для чернового пола в целях экономии используют даже необрезанные доски – большого значения это не имеет.

На черновой пол для качественной пароизоляции степлером крепят пергамин, после чего между брусом укладывают утеплитель – минеральную вату или пенопласт. Достаточно толщины около 10 см. Важно укладывать теплоизоляцию таким образом, чтобы по краям не оставалось свободного пространства, как на видео. Для этого плиты минваты подрезают таким образом, чтобы они на несколько сантиметров были шире пространства между лагами – тогда удается плотно закрыть все пространство. В случае с пенопластом щели будет правильно задуть монтажной пеной.  По такой же технологи утепляют и потолок.

Затем укладывают чистовой пол – для этого подойдут доски 40*150 мм. Доски как следует уплотняются клиньями и скобами и прибиваются к лагам. Проверьте уровнем, насколько ровным получился пол – от этого зависит качество всей дальнейшей конструкции.

Поэтапно сборка стенового каркаса выглядит следующим образом:

Как сделать пол и стены в каркасном доме — пошаговая схема

Шаг 1: Нижняя обвязка

Для нижней обвязки используем все тот же брус сечением 150 мм2 с заранее подготовленными пазами. Важно, чтобы между пазами было расстояние не более 50 см.

Шаг 2: Подготовка досок

На ровной и сухой площадке подготовьте доски для стен. Длина досок должна быть равна желаемой высоте потолка – оптимальным вариантом специалисты признают 2,7 м. Этого достаточно, чтобы в помещении не создавалось ощущение тесноты, а летом не было душно, и в то же время зимой отапливать дом будет несложно.

Шаг 3: Установка угловых стоек

В тех местах, где будут расположены угловые стойки, вначале ставят стальные нагели, а в торцевой части брусков просверливаются отверстия под них. Бруски устанавливаются и закрепляются временными укосинами. Таким же образом устанавливают и промежуточные бруски.

Шаг 4: Верхняя обвязка

Верхнюю обвязку делают из такого же бруса с пазами, что и для нижней. Самое главное – подогнать расположение пазов таким образом, чтобы они были полностью идентичными с нижними. В противном случае будут перекосы. Когда верхняя обвязка будет уложена на стойки, ее следует закрепить к каждой стойке минимум парой гвоздей, заколотив их на глубину не менее 10 см. После этого каркас укрепляется постоянными укосами, а временные демонтируются.

Шаг 5: Потолок

В местах, где будут межкомнатные перегородки, устанавливаются опорные брусья. Потолочные балки выполняются из бруса 50*15, располагайте их на расстоянии не более полуметра, на стыке с вертикальными стойками. Крепят балки как стальными кронштейнами, так и с помощью заранее вырубленных пазов.

Шаг 6: Оконные проемы

Монтаж оконных рам происходит на этапе возведения стенового каркаса. В соответствии с нормами, площадь  оконного проема должна составлять не менее 18 % от общей площади стены. Раму закрепляют вертикальными стойками, подогнанными по высоте. Если вы строите дом исключительно для летнего использования, то подойдут и стеклопакеты с одним стеклом, а вот для проживания круглый год понадобятся качественные окна как минимум с двумя стеклами – все зависит от климата.

Конечно, всю эту работу можно сократить в разы, используя готовые сэндвич-панели. Сейчас много заводов предлагают свои услуги в этом направлении – вам остается только выбрать проект дома и подготовить фундамент. Собирать дом из сэндвич-панелей – как играть в конструктор лего, нужно лишь соединить элементы в единую конструкцию. С точки зрения экономии такой вариант самый выгодный, поскольку сэндвич-панели очень легкие и утепленные, а значит, вы сэкономите на фундаменте и утеплении, не говоря уже о времени, которое вы затратили бы на эти работы.


Под крышей дома моего – как возвести крышу?

Чем сложнее вы выбрали проект каркасного дома, тем меньше шансов, что с возведением крыши вы справитесь самостоятельно. Если второй этаж будет мансардным, лучше обратиться к специалистам, которые правильно рассчитают всю систему стропил. А вот с простой двускатной крышей вы справитесь.

Для стропил выбирают брус 5*15 см. Края брусьев стыкуются на торце под углом 50° и сбиваются гвоздями. Эта простая конструкция скрепляется доской поперек, буквой «А». Проще собирать стропила на земле, а уже потом поднимать их на крышу и крепить гвоздями 200 мм. На стропила крепятся доски обрешетки с шагом 10 см. Нужно, чтобы они выходили за крайние стропила на 25 см. На обрешетку укладывают рубероид, после чего можно приступать к монтажу кровельного материала.

Это самый просто вариант крыши, который можно дополнить качественной теплоизоляцией. Как известно, через чердак дом теряет до 20 % тепла! Утеплять правильно снаружи – так вы сэкономите место внутри, да и работы проводить проще. Поверх обрешетки укладывают пароизоляцию, например, привычный всем пергамин, который крепят степлером. Поверх пароизоляции набивают еще одну легкую обрешетку – с шагом 50-60 см.

В пространство между обрешеткой укладывают теплоизолирующий материал, например, минеральную вату. Затем снова настилают пароизоляцию, добавляют слой рубероида и монтируют кровельный материал. Важно, чтобы между рубероидом и кровельными материалами сохранялся зазор несколько сантиметров – в этом случае пространство под крышей будет вентилируемым, и конденсат сможет легко покидать теплоизоляционный пирог.

Отделка дома и утепление – финиш уже близко

Утеплять дом, построенный по каркасной технологии, удобнее всего изнутри. Поэтому первым делом конструкцию снаружи обшивают плитами OSB, а затем сайдингом или вагонкой. После можно переходить к внутренним работам.

Пенопласт и минеральная вата – вечные конкуренты среди теплоизоляционных материалов. Но все же у пенопласта меньшая теплопроводность – 40 мм пенопласта по уровню теплоизоляции равны 45 мм минеральной ваты. 10-сантиметровый слой способен заменить кирпичную стену двухметровой толщины! Самое главное преимущество этого материала – его непромокаемость, чем минеральная вата похвастаться не может. Если она намокнет, то потеряет свои свойства.

Укладывают утеплитель между вертикальными стойками – как уже говорилось выше, материалы должно плотно прилегать друг к другу. Не жалейте монтажной пены, чтобы задуть щели. На этом этапе не забудьте проложить электропроводку. Более подробно о выборе материалов для утепления и самой технологии вы можете прочесть в отдельной статье на нашем сайте.

Самый проверенный вариант для обшивки внутри – деревянная вагонка. Впрочем, если вы хотите поступить более оригинально, можете приобрести блок-хаус – вагонку, которая имитирует оцилиндрованное бревно. Если же деревянная обшивка вас не устраивает, можете внутри заделать стены плитами OSB, затем гипсокартоном, который остается только зашпаклевать. После вы можете красить стены или клеить обои – как вашей душей будет угодно.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Как сделать каркасный дом своими руками

Каркасный дом возводится быстро и обходится недорого. Именно эти два фактора обеспечивают популярность каркасного строительства, которое стабильно набирают популярность и лидируют среди одноэтажных новостроек. К неоспоримым достоинствам каркасных домов стоит добавить простоту технологии, возможность выполнения большинства работ своими руками. Мы предлагаем в помощь начинающему строителю – систему поэтапного строительства, которое показывает, как правильно собрать каркасный дом.

Как сделать каркасный дом

Скорость возведения, теплоёмкость, красота и разнообразие дизайна при ценовой и технологической доступности – вот основные преимущества каркасных домов. Главные особенности как сделать каркасный дом своими руками:

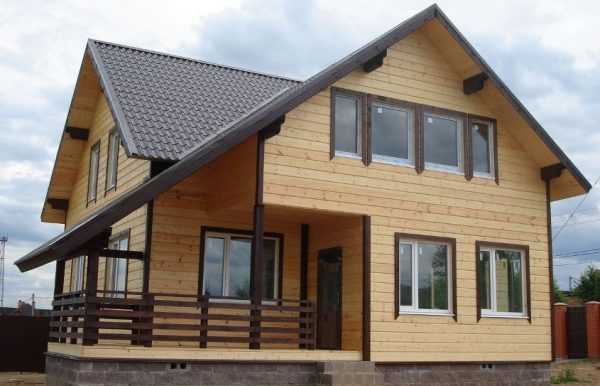

Каркасная постройка с мансардой.
  • Построить одноэтажный каркасный дом  своими руками занимает около 6-8 месяцев. Профессиональные строители сделают это за 3-4 месяца. Каркасный дом – наиболее быстрый способ получить жильё сейчас, а не через несколько лет. Вы можете проживать в собственном отдельном доме сразу, а не спустя многие годы после начала строительства.
  • Свобода дизайна – проект может предусматривать любую геометрическую форму дома, любую наружную отделку, имитацию деревянного сруба, бетонной «шубы», использование пластикового сайдинга «под камень».
  • Теплоёмкость и энергоэффективность – стены дома обустраиваются с необходимым слоем теплоизоляции. Поэтому в каркасных домах значительно меньше расходы на оплату энергоносителей.
  • Технологичность, один из примеров которой – простота внутренней отделки. При обшивке стен используются материалы, которые формируют ровную поверхность под последующую покраску, штукатурку. Или, как вагонка или МДФ, дают готовую внутреннюю стену.

А теперь поговорим подробнее, как построить одноэтажный каркасный дом своими руками. А для наглядности – подкрепим разговор пошаговым, чтобы сделать каркасный дом видео.



Фундамент на сваях

Фундамент на сваях имеет подобные характеристики, что и каркасный дом. Он прост, надёжен и доступен. Быстро возводится на любую глубину (время его сооружения не превышает 2-3 недель). Обходится в минимальную сумму денег (вдвое дешевле ленточного). Длительно выдерживает большие нагрузки.

Фундамент на сваях – не только идеальная основа для лёгких каркасных стен. Это также — единственный вариант фундамента для строительства на скальных и болотистых грунтах. Поэтому свайные основания также используют при возведении каркасных беседок из дерева, помостов, плавучих дорожек и других сооружений на берегу реки или озера. Как сделать каркасный дом на сваях?

Сваи изготавливаются на заводе. Они имеют форму металлической трубы с заострённым концом и лопастями. Спиральные лопасти облегчают вкручивание сваи, делают возможным сооружение фундамента без выкапывания нескольких кубометров земли.

На заметку

Вкручивание лопастей выполняют непосредственно на месте строительства по периметру будущего дома. Технология вкручивания позволяет обойтись без трудоёмких грунтовых работ. Это – один из факторов снижения цены дома.

Кроме того, экономию обеспечивает снижение количества материалов, которые используются для обустройства фундамента, и отсутствие необходимости в работе грузоподъёмной техники.

Долговечность винтовых фундаментных свай составляет больше 100 лет. Их поверхность покрывается защитным составом, как металлическое днище кораблей. Этот состав ограничивает контакт с водой, предупреждает окисление и ржавчину.

О том, как соорудить свайный фундамент под каркасный дом своими руками — пошаговое видео.



Нижняя обвязка и пол

Свайный фундамент часто называют свайно-ростверковым. Это связано с тем, что поверх свай кладут горизонтальные балки, которые называют ростверком. Эта конструкция представляет собой единую систему по распределению веса стен. Поэтому ростверк часто называют частью свайного фундамента.

В каркасных домах функцию ростверка выполняет нижняя обвязка. Это – выложенный по периметру крепкий брус большого сечения. В свайном фундаменте его кладут поверх вкопанных свай. Кроме периметра строения, нижние балки обвязки прокладывают под всеми межкомнатными перегородками.

Свайно-винтовой фундамент.

В ленточных фундаментах перед укладыванием нижней обвязки кладут плёнку гидроизоляции. В свайных конструкциях обвязку пропитывают водостойким материалом или используют обмазочную гидроизоляция, красят мастикой. Независимо от вида фундамента, нижнюю обвязку защищают от воды обязательно.

По углам дома и в местах стыков внутренних перегородок брус нижней обвязки соединяют «в лапу», выпиливая часть сечения в каждом соседнем брусе и складывая его так, чтобы общая толщина сечения в месте стыка оказалась одинаковой с толщиной нижней обвязки.

На заметку

Далее на обвязку кладут лаги пола первого этажа. Их также выполняют из прочного бруса, который укладывают «на ребро». Лаги пола дополнительно крепят к обвязке металлическими уголками. Такое крепление предупреждает их сдвиг в сторону.

Снизу лаги подшивают фанерой или доской. Сверху – кладут доски чистового пола. Между лагами располагают лёгкий и надежный утеплитель. Получают готовый к эксплуатации пол.

Как правильно собрать каркасник

Как сделать каркасный дом? Каркас дома можно соорудить из дерева или из металла. Чаще – используют деревянные прочные доски достаточно большого сечения. Поверх готового фундамента из них собирают несущий каркас. При этом размеры сечения каркасных опор и шаг между ними определяют несущую способность каркаса и жёсткость стен дома.

Собрать своими руками каркас.

Конструкция каркаса состоит из вертикальных стоек и дополнительных поперечин, укосин – подпорных досок, которые удерживают опоры вертикально. Укосины устанавливаются между стойками и обвязкой в наклонном положении, «под углом», поперечины – между двумя соседними опорами. Эти дополнительные элементы обеспечивают жёсткость каркасной конструкции.

Для сооружения каркаса используют три вида балок:

  • угловые;
  • тавровые;
  • двутавровые.

Все виды балок для будущего каркаса производят на заводе. Их сращивают, обрезают, при необходимости – пропитывают антисептиком.

Как собрать каркасный дом своими руками:

  • Не рекомендуется делать шаг стоек более чем 800 мм.
  • В местах установки окон и дверей каркасные опоры усиливают – устанавливают вплотную две балки вместо одной, или снимают нагрузку с опор каркасного дома с помощью ригеля.
  • Под окнами ставят дополнительные опоры – для предупреждения коробления оконных проёмов от тяжёлой коробки окна.

Как собрать каркасный дом? Сборку каркаса завершают вертикальной верхней обвязкой и дополнительной второй верхней обвязкой. Они собираются из прочных досок и укладывается поверх вертикальных каркасных опор. Они необходимы для будущего распределения давления стропил и кровли на несущие опоры.

Подробнее увидите строительство каркасного дома своими руками — видео поэтапно с описанием процесса сборки стен.



Балки перекрытия

Для обустройства межэтажных перекрытий используют балки или спаренные доски. Их укладывают плотно друг к другу, собирая аналог бруса большого сечения. При этом для жёсткости и прочности конструкции доски кладут «на ребро». А для предупреждения горизонтальных сдвигов их фиксируют металлическими уголками, укрепляя соединение «встык». Кроме того для перекрытий часто используют двутавровые балки.

Двухтавровые балки перекрытия.

В двухэтажных домах используют более прочный вариант соединения – с врезанием в верхнюю обвязку. Однако при строительстве одноэтажного дома можно обойтись креплением «встык», дополнительно зафиксировав каждое соединение уголком.

При использовании соединения «встык» строевой лес должен быть сухим, иначе доски каркаса при высыхании дадут большой перекос.

Стропильная система

Стропильная система представляет собой доски, жёстко скреплённые в форме треугольника. «Треугольные» формы устанавливают поверх верхней обвязки с определённым шагом. При этом предусматривается, что для жесткости две стропильные доски соединяют в верхней части горизонтальной перемычкой — ветровым ригелем.

Монтаж стропильной системы.

Также учитывают, что две верхние балки должны «свешиваться» с крыши, протягиваться дальше за периметр строения. Это защищает стены дома от потоков воды и сохраняет их сухими.

Что важно знать:

  • Перед установкой стропил вдоль верхней обвязки изнутри ставят доску, которая называется ригелем. Она будет распределять давление отдельных стопил на вертикальные опоры каркасной стены.
  • При сооружении каркаса крыши первым делом крепят крайние наружные торцевые стропила.
  • Между верхними концами стропил крепят коньковую балку, которая соединяет верхние угловые точки всех стропил – с одной и другой стороны конькового угла.

Внутренние перегородки

Внутренние стены дома сооружают аналогично внешним – навешиванием стеновых панелей. Между двусторонней обшивкой кладут звукоизолирующий материал. Таким образом, внутри любой стены в каркасном доме располагают изолятор.

Часто оказывается, что утеплитель и звукоизолятор являются одним и тем же материалом. К примеру, минеральная вата имеет тепло- и звукоизолирующие свойства, используется против утечек тепла и шума. Поэтому для обустройства любой стены используются один и тот же изолирующий материал.

Утепление постройки

Каркасный дом отличается самыми узкими стенами. Поэтому для обеспечения его энергоэффективности необходим качественный долговечный утеплитель. Часто рассуждения, как правильно сделать каркасный дом, сводятся к грамотному выбору утепляющего материала.

Устройство внутренних стен.

Большинство каркасных строений использует минеральную вату. Она часто используется для кровельного утепления, которое также выполняется по каркасной технологии. Вата – идеальное утепление каркаса, она легко монтируется между его стоек и не требует дополнительной фиксации.

Лёгкость монтажа минеральной ваты определяется её пружинящими свойствами. В любом виде этот материал легко сжимается и после – возвращает первоначальные размеры. При монтаже ваты между стойками каркаса её устанавливают в слегка сжатом виде.

На заметку

Для функционирования ваты необходимы меры по её защите от намокания. Влага – главный фактор снижения её теплосберегающих свойств. Поэтому после монтажа вату защищают гидроизоляционной плёнкой.

Строительную вату необходимо закрывать плёнкой с двух сторон. Внутренняя плёнка ограничивает попадание в материал паров воды из внутренних помещений — жилых и бытовых комнат. Наружная мембрана — ограничивает проникновение атмосферных осадков при повышенной уличной сырости и не препятствует выходу скопившейся влаги их утеплителя.

Для долговечного функционирования минваты необходимо предупредить её слёживание, опускание части материала вниз под собственным весом. Такие процессы могут привести к снижению утепляющих свойств через несколько лет эксплуатации. Чтобы минвата не проседала, в стены монтируют её плитную форму – маты и плиты из минваты. Она отличаются повышенной жёсткостью и не проседают со временем.

Наглядно об утеплении вы увидите каркасные дома своими руками — видео пошаговая инструкция.



Отделка

Поэтапное строительство каркасного дома, видео заканчивается наружной и внутренней отделкой. Отделку выполняют по готовой поверхности стен после их обшивки. Отделка обшитого каркаса отличается простотой и доступностью. Материал обшивки формирует ровную вертикальную поверхность, готовую под отделку. Это даёт возможность выполнить внутренние и наружные работы быстрее.

1karkasnydom.ru

Технология постройки каркасных домов своими руками: Инструкция + Подробные схемы

Возведение каркасных сооружений давно уже стало необычайно популярным. Ничего удивительного в этом нет. Данный метод постройки весьма привлекателен несложной технологией, которая позволяет провести все работы собственными силами, не обращаясь к помощи наемных рабочих. Да и материалы для постройки требуются не слишком дорогие и вполне доступные.

Современный каркасный дом – особая конструкция, в которой активно применяются колонны и несущие балки. Периметр самого каркаса оббивается листами ДСП, вагонкой, фанерой и прочим. Все свободные места и промежутки заполняются любым имеющимся наполнителем, который является так же и утеплителем. Обычно в данной роли выступает пенопласт, пенополиуретан, каменная и минеральная вата и другие материалы.

Схемы каркасных домов: обзор и планирование

Использование достаточно компактных блоков и деревянных колонн из бруса позволяет вести строительство без привлечения специальной техники – лебедок и подъемных кранов.

Полное же отсутствие в возводимой конструкции бетонных плит, кирпича и каменных блоков обеспечивает небольшой вес всему сооружению.

А это избавляет от необходимости обустраивать своими руками прочный монолитный фундамент.

Однако, определяясь с типом фундамента, следует исходить не из одной только массы здания.

Обязательно учитываться должен и тип грунта, на котором планируется возвести здание. Если он глинистый, достаточно тяжелый, то без основательного, монолитного фундамента вряд ли удастся обойтись. Если же в грунте нормальное содержание песка, то вполне хватит столбчатого или ленточного мелкозаглубленного фундамента.

Если домовладелец сомневается в качестве грунта для постройки на своем участке, то он может уточнить его тип и состав в местном архитектурном бюро. Не стоит пренебрегать фундаментом, не убедившись предварительно, что без него на самом деле можно обойтись. В предполагаемом строительстве будет использоваться природный материал древесного происхождения. Даже полностью обработанному, качественному материалу, лучше избегать длительных контактов с водой.

Имеется две схемы строительства каркасного дома:

  • все мероприятия полностью ведутся самостоятельно. Готовые блоки не применяются: только исходные строительные материалы;
  • возведение сооружения из полностью готовых, укомплектованных блоков, которые изготавливаются промышленным способом.

Рассмотрим первый, более демократичный вариант

Строительство начинается со схемы каркасного дома, или его проекта (плана). При его составлении необходимо учесть все особенности будущего строения, от которых зависит также и требуемое количество строительного материала. Некоторые полагают, что без данного этапа можно обойтись, и совершенно напрасно.

Никто не гарантирует, что позднее не придется прерывать работы из-за нехватки каких-то материалов, или их несоответствия требованиям. Можно воспользоваться подходящим готовым проектом, который не трудно отыскать в сети.

Ну, а если требуется индивидуальный дом «под себя», с конкретными идеями и задумками, то тогда лучше обратиться к профессионалу. Ведь готовый эскиз должен иметь поэтажные планы, подробную схему фундамента, чертежи перекрытий и кровли.

Схема узлов каркасного дома: закладка фундамента

Начало любого строительства предваряет закладка основания здания, или фундамента.

Выше уже отмечалось, что его тип зависит от характеристик грунта в выбранном для строительства месте.

Если почтва не слишком склонна к расползанию, вполне можно использовать ленточный, винтовой или столбчатый фундамент. Винтовой хорош тем, что его можно использовать практически при любых типах почв.

Преимущества данного типа фундамента состоят еще в том, что при необходимости его несложно отреставрировать или отремонтировать. Замечательная вентиляция под всем строения – это дополнительный бонус. Чтобы исключить попадание влаги снаружи, между основанием дома и сваями фундамента следует гидроизолировать, настелить два слоя рубероида.

Важно. От завершения закладки фундамента должен пройти хотя бы месяц (не меньше) прежде чем начнется строительство. Это время необходимо для усадки. Его тоже предстоит использовать с пользой для дела: провести все необходимые подготовительные мероприятия перед началом большой стройки.

Для возведения надежного и добротного строения потребуется:

  • пиломатериал для возведения собственно дома. Длина брусьев определяется размерами будущего дома. Толщина их будет соответствовать толщине несущих стен;
  • гидроизоляционный материал. Обычно это рубероид;
  • материал для теплоизоляции: минеральную или каменную вату, пенопласт и прочее;
  • необходимый крепеж: анкерные болты, саморезы, скобы, дюбели;
  • различные антисептические препараты для обработки древесины;
  • материал для крыши: пиломатериалы, теплоизоляционный, гидроизоляционный и кровельный материалы;
  • материал для облицовки: плиты ДСП или OSB, вагонка, листы фанеры и т. д.;
  • специальная супердиффузионная мембрана, необходимая для пароизоляции стен и кровли.

Возведение каркаса по схеме

После того, как положенный фундамент выдержал положенный срок, приступают к креплению нижней обивки сверху. На фундаменте закрепляются анкерными болтами выложенные на него доски. Желательно чтобы количество стыков было минимальным.

Когда сделана нижняя обвязка и выложен фундамент, можно приступать к установке каркаса.

Его можно выполнить из металла или из дерева. Вариант из металла прочнее– он намного надежней, но, соответственно, и дороже. Для сборки такого понадобится сварка. Другой способ – с помощью стального крепежа, имеющего вид скоб.

Если же это будет дерево, то детали должны пройти тщательную обработку подходящим антисептиком. Крепежом же будут служить не болты и скобы из железа, а деревянные нагели.

Каркас не обязательно собирать непосредственно на фундаменте. Можно делать это отдельно, а потом поставить уже готовую конструкцию на место и надежно закрепить ее.

Правильная сборка каркаса осуществляется от его углов. Их отмечают прочным попарным соединением ровных досок. После этого делают наметки для будущего расположения проемов для окон и дверей. Слишком частые вертикальные стойки не требуются. Расстояние стоек друг от друга определяется шириной приготовленного материала для изоляции.

Кстати, утеплитель не будет защищать вертикальные стойки, в этих местах холод сможет проникать внутрь. Для устойчивости вертикальные стойки или балки укрепляют специальными раскосами. Когда все стойки установлены и хорошо выровнены, приступают к выкладыванию венца потолка. Затем закладывают оконные и дверные проемы. Доски фиксируются дюбелями или саморезами.

Схема стены каркасного дома: обрешетка

Когда все вертикальные и горизонтальные направляющие установлены и хорошо закреплены, можно начинать делать обрешетку.

Она может быть косой или горизонтальной. Если есть возможность выбирать между ними, то предпочтительнее первый вариант.

При горизонтальной обрешетке доски должны идти через каждые сорок сантиметров, не реже.

Косую пускают под углом 45 градусов, промежутки между отдельными планками не более 40 см.

И в первом и во втором случае обрешетка фиксируется саморезами.

Сборка каркасного дома: перекрытия

Пожалуй, самым важным при установке перекрытий будет избегание провисания досок.

Балки положено укладывать друг за другом, параллельно, хорошо закрепляя их шпильками.

Расстояние между ними должно быть не более 0,6 метра.

Для перекрытий первого этажа необходимо установить дополнительные подпорки, для надежности.

Если речь идет о перекрытиях второго (и третьего) этажа, то внутренние стены вполне справятся с ролью надежной опоры для крыш и потолка.

Крыша по схеме каркасного дома

Если возведенное на предыдущем этапе перекрытие предназначалось под крышу, то опорой для стропил станут концы уложенных лаг.

Материал для крыши выбирается согласно предпочтениям и возможностям хозяина стройки. Это может быть мягкая черепица, рубероид, ондулин, металлочерепица и многое другое. Как и прочие монтажные работы, установка каркаса также начинается с углов.

Концы крышного каркаса надежно крепятся к лагам перекрытий. Крыша обычно имеет форму равнобедренного треугольника. Расстояние меж стропилами соотносится с шириной материала, который предполагается использовать в качестве утеплителя или покрытия.

Каркас крыши удобно собрать на поверхности земли, а потом поднять его и установить на дом.

Обшивка каркасного дома своими руками
Схема пирога каркасной стены

Варианты обшивки могут быть разными. Это сайдинг, блок-хаус, вагонка и другое. Под обшивку внахлест укладывается прочный, водонепроницаемый материал, с запасом 20-30 см.

Выбранным материалом оббиваются стены, потом кровля, вставляются окна и двери. Полы настилаются в последнюю очередь. Доски подшивают под проложенные лаги, все промежутки, образовавшиеся между досками и лагами, заполняются утеплителем.

Если имеется такая возможность, то утепление пола лучше сделать двуслойным.

Сначала слой пенопласта, вслед за ним укладывается минеральная вата. Когда весь утеплитель выложен, укладываются половые доски. Они размещаются перпендикулярно лагам. Для большей ровности и гладкости пола, сверху можно отделать его плитами OSB или листами фанеры. Когда пол настелен, можно приступать к внутренней отделке стен. Все имеющиеся промежутки между горизонтальными и вертикальными лагами следует заполнить утеплителем. Специальная пленка для пароизоляции накладывается сверху. Затем проводится обшивка фанерой или вагонкой.

Чтобы стены были более устойчивыми, придется установить внутренние укосины и для промежуточных стен, и для наружных.

Узлы крепления при возведении каркасного дома

Чтобы каркасный дом соответствовал заявленным характеристикам, следует позаботиться о надлежащей сборке имеющихся узлов крепления. Это достаточно сложный процесс, поэтому перед началом работ следует внимательно изучить технологию. Кто не слишком разбирается в строительных работах, сразу может не понять, что же это за узлы.

Это важные места соединения отдельных конструктивных элементов строения. Наиболее ответственные среди них – перекрытия, стены и кровельная система. Каждый из обозначенных главных узлов в собственной конструкции имеет также определенное количество узловых соединений.

Перечислим их по порядку, в направлении снизу строения вверх:

  • в угловых соединениях это стыковка бруса нижней обвязки между собой; крепление к поверхности фундамента нижней обвязки, состоящей из бруса;
  • монтаж вертикальных стоек: сначала устанавливаются угловые стойки, и только потом оставшиеся;
  • надежная фиксация верхней обвязки, состоящей из бруса;
  • соединения, служащие для надежной фиксации конструкции самого каркаса как в вертикальной, так и в горизонтальной плоскостях: это гарантирует ему жесткость и устойчивость;
  • крепление потолочных балок к обвязке из бруса наверху.

Соединения основных элементов крыши между собой:

  • верхней обвязки и стропил;
  • самих стропил на самом верху, в зоне конька;
  • ригеля и стропил;
  • стропил и контробрешетки;
  • стропил и обрешетки

Все обозначенные узлы являются несущими, так как они отвечают за надежность и прочность всей конструкции. Второстепенные узлы также не стоит упускать из виду, они не менее важны для устойчивости строения. Это межэтажные перекрытия и лаги. В качестве проверенного соединения отдельных элементов постройки применяют специальные крепежные элементы.

9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

РубрикаДом

Добавить комментарий
