Пошаговая инструкция строительства каркасного дома самому: +Видео

На сегодняшний день индивидуальное строительство становится всё более распространенным в России. Если Вы хотите построить дом и рассматриваете именно малоэтажные проекты, то обратите внимание на каркасные дома. Это один из наиболее бюджетных вариантов, к тому же технология строительства каркасного дома весьма проста, а сам он будет очень комфортным и прослужит вам долгие годы.

[conten

А разобраться с процессом постройки каркасного дома своими руками Вам поможет наша пошаговая инструкция. Всё строительство включает в себя несколько этапов, рассмотрим по порядку каждый из них.

Подготовка места и фундамента для будущего дома

Прежде всего, определитесь с расположением дома. Место для строительства каркасного дома должно быть сухим и хорошо продуваемым, грунт также не должен содержать большое количество влаги – это сделает Ваш дом совсем не долговечным. Площадка для строительства должна быть идеально ровной, если это не так, перед тем как начать заливку фундамента – разровняйте поверхность.

После того, как выровняете поверхность, можно приступать к подготовке траншеи. Вы должны вырыть траншею по размерам постройки, глубиной около 80 см. Совсем небольшая глубина объясняется легкостью даже двухэтажного каркасного дома. Глубину траншеи следует увеличить примерно в 2 раза в зависимости от климатических условий. Соответственно в регионах, где грунт промерзает сильнее, глубина траншеи должна быть около 1,5 метров.

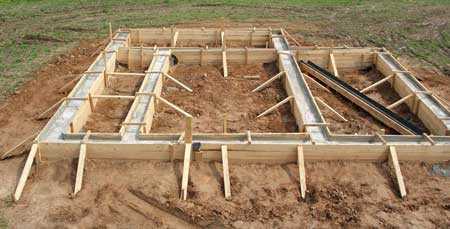

После того как траншея готова, можно приступать к опалубке. Лучше всего собирать её из обрезных досок. Их ширина должна ровняться ширине котлована, а высота должна быть на 40 см. больше, чем глубина траншеи.

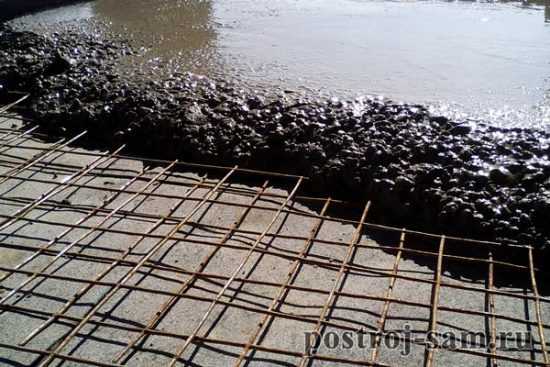

Затем начинается процесс заливки фундамента. На дно траншеи укладывается смесь из битого шифера, кирпича, камней и засыпается песком. Затем вся эта смесь тщательно проливается водой. Процедура с песком и водой повторяется около 4 раз, как только песок перестанет оседать, этот процесс можно завершить. Далее изготавливается каркас основания дома. Для этого используйте трубы, любую арматуру, швеллер и т.д. Конструкция будет гораздо надежней, если детали между собой вы будете сваривать.

Последний этап – это подготовка бетонной смеси из песка, цемента, мелкого гравия и воды, а также, непосредственная заливка. Готовая смесь постепенно заливается в траншею, тщательно разравнивается и утрамбовывается.



Проект каркасного дома

Лучше всего разработку проекта доверить профессионалам, так как это достаточно серьёзный процесс. Проект обязательно должен быть привязан к месту строительства, и согласован с различными службами, которые наверняка будут вносить в него свои изменения. Технология строительства каркасного дома предусматривает прокладку инженерных систем на определенных этапах, всё это необходимо учесть в плане.

Если Вы всё же решите делать проект самостоятельно, учитывайте, что кроме всего вышесказанного, каркасный дом не должен быть очень больших размеров: лучше, чтобы длина стены не превышала 8 метров. Кроме того, при подготовке проекта важно решить: будете ли вы использовать дом сезонно, или планируете жить в нем круглый год. Во втором случае, Вам необходимо утеплить дом.

Сборка нижней обвязки

После того, как фундамент подготовлен, необходимо провести гидроизоляционные работы. Для этих целей используется рубероид, лучше всего – в 2 слоя. Гидроизоляционный слой предотвратит попадание влаги в дом и на древесину, и обезопасит конструкцию от гниения.

Нижняя обвязка – это основание всего каркаса. Она укладывается из предварительно обработанного антисептиком бруса по всему периметру фундамента, на высоте, равной ширине двух брусьев. Брусья плотно соединяются между собой и с фундаментом.

На этом же этапе укладываются лаги пола. Для этого в брусе вырезаются пазы, в которые и следует уложить лаги на расстоянии не более 60 см.

После этого, на лаги необходимо закрепить бруски и уложить на них черновой пол, для которого можно использовать любой вид доски. Далее укладываются пароизоляционный материал и утеплитель. В качестве утеплителя можно использовать минеральную вату либо пенопласт. Сверху всё застилается обрезными досками 40х150 мм., уплотняется скобами и клиньями, а также прибивается к лагам.

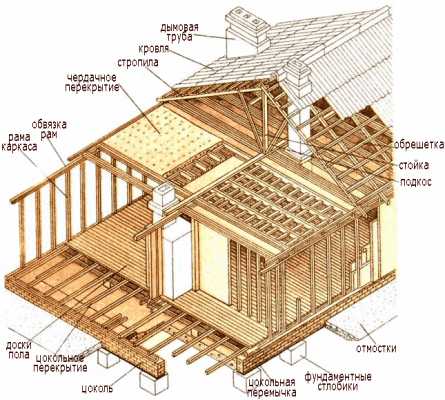

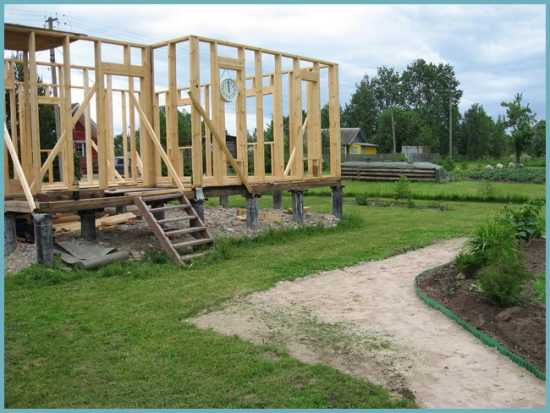

Строительство каркаса

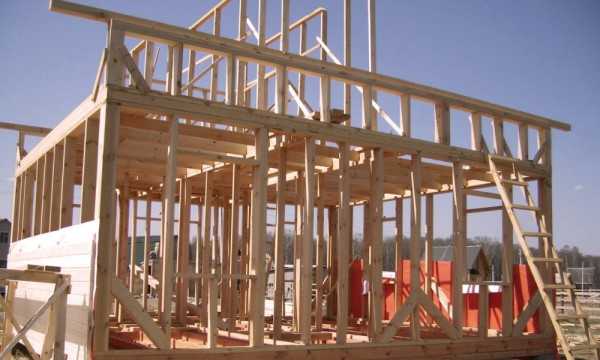

Теперь мы переходим к одному из самых важных этапов сборки каркасного дома, предусмотренному пошаговой инструкцией. Так как каркас – это «скелет» дома, который будет нести нагрузку всей конструкции, на этом этапе следует быть особенно внимательными.

Каркас дома может быть металлическим или деревянным. В первом случае, для работы вам понадобятся металлические профили и сварочное оборудование.

Для изготовления же деревянного каркаса следует использовать твердые породы древесины, такие как дуб, лиственница или сосна.

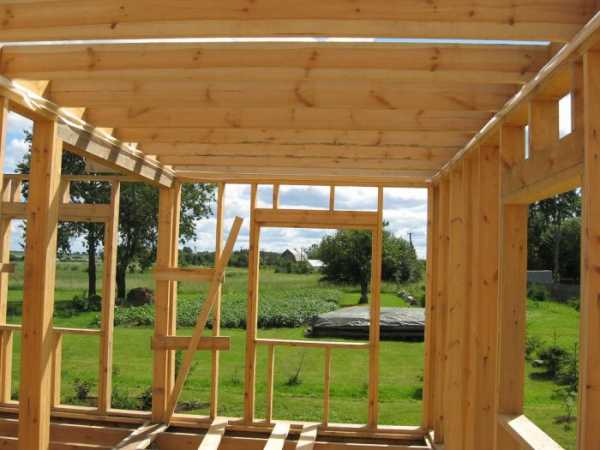

На этом этапе стойки, подготовленные по высоте дома, устанавливаются в пазы нижней обвязки. Для устойчивости они закрепляются при помощи укосин (временных), связываются обвязками и ригелями. После того, как все вертикальные стойки установлены, можно приступать к их соединению с верхней обвязкой. Это делается также с помощью пазов, предварительно сделанных в брусе. Расстояние между пазами нижней и верхней обвязки должно быть абсолютно одинаковым, чтобы не допустить перекосов всей конструкции.

Когда верхняя обвязка установлена, временные укосы убираются и устанавливаются постоянные, которые добавят каркасу прочности.

Возведение стен каркасного дома

Следующим этапом можно приступить к наружной обшивке стен дома. Для этого можно использовать доски, вагонку, сайдинг, псевдобрус и др. материалы. Стена обшивается сплошным щитом, при этом не заколачиваются только оконные и дверные проемы.

После того, как все стены готовы, можно начинать утепление с помощью минеральной ваты, пенопласта, пенополистирола или других материалов на Ваше усмотрение. Здесь важно учесть, что если Вы будете проживать в доме круглый год, толщина утеплителя должна быть не менее 5 см.

Утеплитель укладывается между балками, на все пространство, без каких-либо пустот. Поверх утеплителя закрепляется гидроизоляционная пленка. Изнутри стены каркасного дома можно обшить гипсоволокнистыми плитами или ОСП.



Монтаж потолка и крыши каркасного дома

Потолок каркасной конструкции крепится на балки, установленные на верхней обвязке с помощью пазов и гвоздей. Балки должны быть объединены и верхней и нижней обвязками для устойчивости и надежности конструкции. Далее устанавливается потолочный щит из шпунтованных досок. Здесь также важным моментом является утепление и гидроизоляция потолка. Изначально на потолочный щит укладывается пароизоляционный материал, который крепится рейками либо степлером. Затем, настилаются полимерные мембраны или специальные пленки с пароизоляционным эффектом. На уровне балок перекрытия укладывается утеплитель. Им должно быть заполнено все пространство без зазоров. Поверх него снова укладывается гидроизоляционный материал. Если вы строите двухэтажный каркасный дом, последний слой гидроизоляционного материала закрывается щитом из досок, поверх которого укладываются лаги, а на них настилается пол второго этажа.

Технология строительства каркасного дома позволяет выполнить крепление основных элементов крыши самыми различными способами, это зависит от того, какой уклон и количество скатов Вы выберете, а также от кровельного материала, размеров и количества стропил.

Наиболее распространенный вариант — двухскатная крыша. Под ней можно обустроить мансарду или чердак, расширить жилое пространство каркасного дома. К тому же, соединение стропил в коньке – наиболее удобный вариант. В таком случае, стропила стыкуются краями с помощью торцевого соединения под выбранным вами углом. Далее монтируется прореженная или сплошная обрешетка крыши, её тип выбирается исходя из типа кровельного материала. Наиболее подходящим материалом кровли является битумная черепица, металлочерепица или профнастил. Эти материалы легко монтировать, они достаточно легкие и доступные.

Каркасный дом – действительно комфортный и доступный вариант индивидуального строительства. Если вы считаете, что этот вариант Вам подходит, перед началом работы Вам нужно тщательно продумать и спланировать все этапы. Надеемся, наша пошаговая инструкция будет Вам полезна!

9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Каркасный дом своими руками и пошаговая инструкция как построить

Среди всех быстровозводимых сооружений самой большой популярностью пользуются каркасные дома. Такие постройки имеют множество преимуществ. Они достаточно лёгкие, поэтому не нуждаются в мощном фундаменте. Благодаря хорошим теплоизоляционным качествам такой дом можно использовать не только как дачу, но и для постоянного проживания. Помимо этого каркасные постройки несложно возвести своими руками, именно поэтому многие застройщики выбирают этот вариант. В нашей статье мы подробно и поэтапно расскажем, как построить каркасный дом.

Технология

Строительство каркасного дома своими руками может вестись с использованием финской или канадской технологии

Строительство каркасного дома своими руками может вестись с использованием финской или канадской технологии. Но основные принципы возведения каркасных домов у обеих технологий одинаковые. Независимо от выбора технологии мы строим каркасный дом, придерживаясь такой последовательности:

  1. Выбор материалов. Основой таких построек является каркас. Он может быть выполнен из древесины или стальных элементов. Чаще частные застройщики предпочитают строить каркасный дом своими руками с применением деревянного каркаса из бруса. Такие постройки отличаются экономичностью, экологической безопасностью и быстротой монтажа. Если вы решите строить свой дом на стальном каркасе, то его цена будет больше на 1/3. Однако эти конструкции немного легче, что позволяет выполнить облегчённый фундамент. Также на стальном каркасе можно смело использовать стальные крепежи.
  2. После монтажа фундамента приступают к изготовлению пола будущего дома. Как сделать пол, мы подробно опишем в пошаговом руководстве.
  3. После монтажа пола приступают к возведению каркаса стен, перекрытий и крыши.
  4. Дальше сделанный каркас обшивается древесными листовыми материалами. Построенный дом утепляется. Выполняется монтаж оконных и дверных проёмов.
  5. Теперь можно приступать к прокладке инженерных коммуникаций и выполнению наружной и внутренней отделки стен.

Как видите технология строительства довольно простая, однако чтобы построить каркасный дом своими руками, вам нужна схема строительства и чертежи. Подробные схемы, по которым легко построить дом самостоятельно, можно найти в сети, но намного проще вести работу по специально разработанному проекту, поэтому не поленитесь и закажите его. Когда на руках у вас будет проект или схема, разобраться, как строить дом, не составит труда с нашим пошаговым руководством.

Подготовительные работы

Строя дом каркасный своими руками, работу начинают с подготовки и разметки участка под строительство

Строя дом каркасный своими руками, работу начинают с подготовки и разметки участка под строительство. Подготовительные работы включают следующие действия:

  1. Сначала нужно очистить территорию строительства от мусора, камней, ненужных зелёных насаждений.
  2. Если на территории есть неровности или небольшой уклон, то участок необходимо выровнять. То есть все возвышенности стоит срезать, а в углубления насыпать грунт.

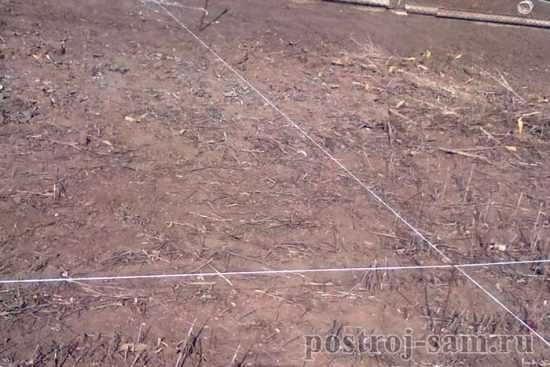

  3. Далее нужно выполнить разметку будущего строения на участке. Чтобы данные с проектной документации перенести на участок, нужно при помощи колышков и шнура разметить оси и габариты постройки, также стоит выполнить разбивку внутренних несущих стен. Если мы строим каркасный дом своими руками, то очень важно, чтобы все углы были строго по 90 градусов.

Фундамент

Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент

Если вы хотите знать, как правильно строить каркасный дом, то для начала вам стоит ознакомиться с последовательностью выполнения фундамента. Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент. В данном случае строим дом на одном из следующих оснований:

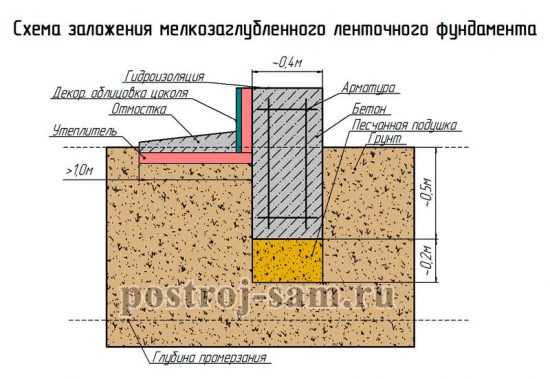

  • мелкозаглублённый монолитный или сборный ленточный фундамент;
  • столбчатая конструкция основания;
  • свайные винтовые основы.

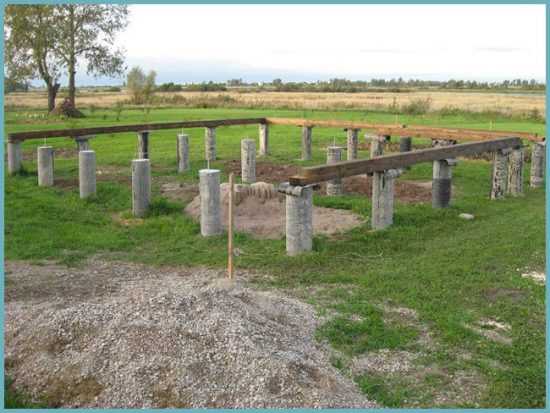

Проще всего под каркасный дом построить столбчатое основание. Столбы в обязательном порядке должны располагаться под углами будущего дома, на пересечении стен и с определённым шагом под наружными и внутренними несущими стенами. Обычно шаг столбов принимается равным 2 м. Монтаж основания ведётся в таком порядке:

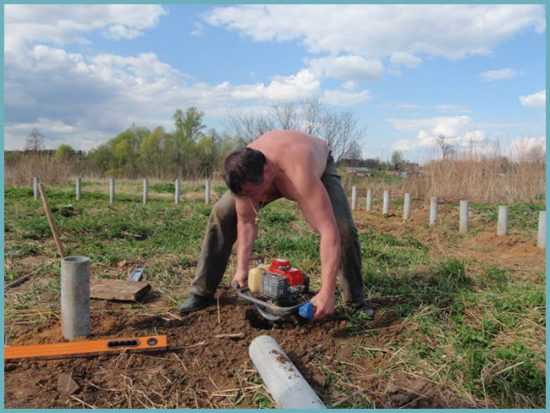

  1. Под каждый столб копают ямы нужной глубины. Для этого можно использовать лопату или мотобур.
  2. На дне ям выполняется песчаная подушка высотой 100-150 мм. Влажный песок тщательно трамбуется.
  3. После этого устанавливается деревянная опалубка. Она должна возвышаться над уровнем земли не менее чем на 30 см.
  4. Внутренняя поверхность опалубки выстилается рубероидом, который будет выполнять функции гидроизоляции и облегчит демонтаж опалубки.
  5. В опалубку заливается бетон на высоту 5 см.
  6. После застывания бетонной смеси устанавливается каркас из арматуры. При этом он не должен приближаться к опалубке ближе, чем на 50 мм. Сверху каркаса необходимо оставить выпуски арматуры длиной 15 см, которые позволят увязать воедино конструкцию столбов с ростверком.
  7. Заливается бетон.

Важно: кроме железобетона столбы можно сделать из готовых бетонных блоков, кирпича, стальных или асбестовых труб с заливкой внутрь бетона.

Для изготовления каркаса ростверка используют прутки сечением  12 мм, связанные проволокой. Из досок выполняется опалубка для ростверка. После установки арматурного каркаса он связывается с выпусками арматуры из столбов. После заливки и трамбовки бетонной смеси в ростверк вставляются шпильки длиной 300-500 мм. На них потом будут крепить каркас дома.

Рекомендуем к прочтению:

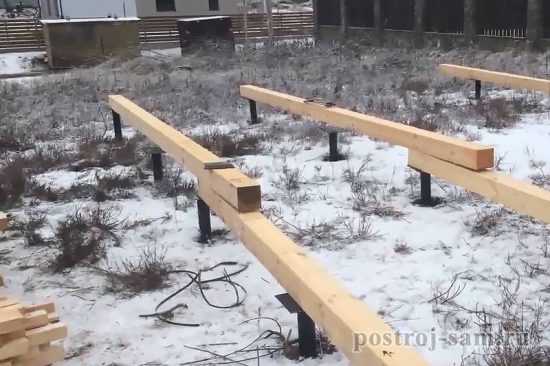

Обвязка основания

Брус монтируется на фундаментное основание по его периметру

После схватывания раствора и демонтажа опалубки выполняют горизонтальную гидроизоляцию основания. Для этого укладывают два слоя рубероида на битумной мастике. Обычно для выполнения обвязки используют брус со сторонами по 15 см.

Внимание: сечение бруса для обвязки напрямую связано с шагом столбов. Чем он больше, тем большего сечения нужен брус, чтобы избежать провисания.

Если вы строите каркасные дома своими руками, пошаговая инструкция по установке обвязки вам точно пригодится:

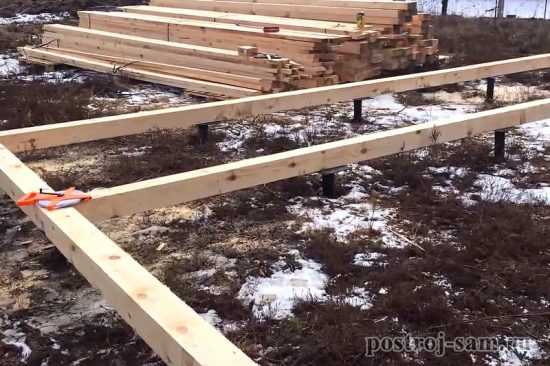

  1. Брус монтируется на фундаментное основание по его периметру. При этом строго контролируют длину стен и постоянно сверяют данные с проектом. Допускается стыковка бруса, если его длины не хватает. Места стыка должны находиться прямо над столбами. В углах и в месте стыковки брусья соединяются в «полдерева», фиксируют гвоздями и уголками.

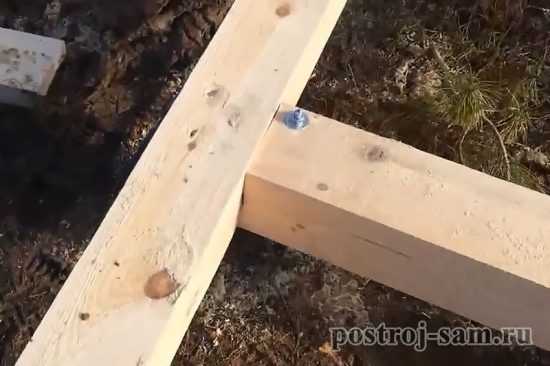

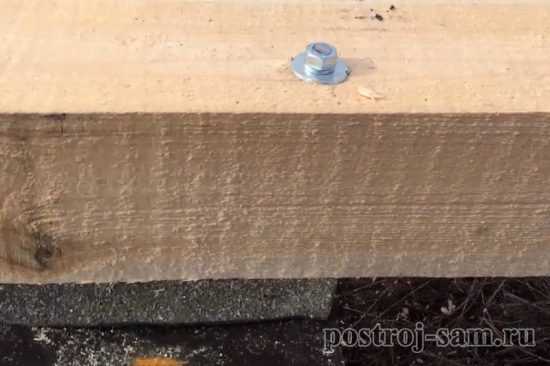

  2. Брус крепится к основанию при помощи болтов и шпилек. Для этого в брусе и оголовках фундамента сверлят отверстия. Крепления по возможности нужно углубить в материал.

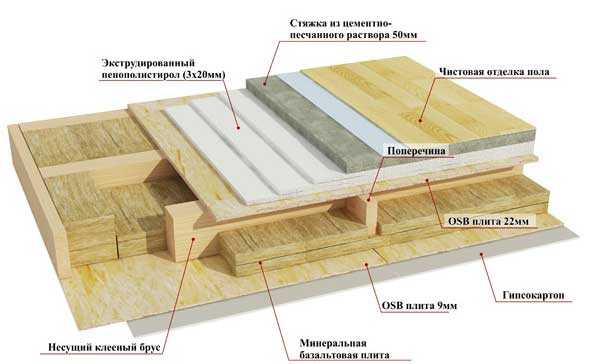

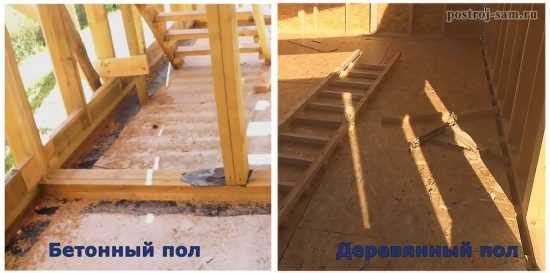

Пол

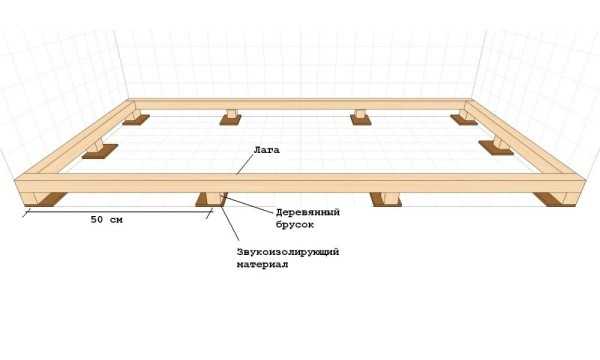

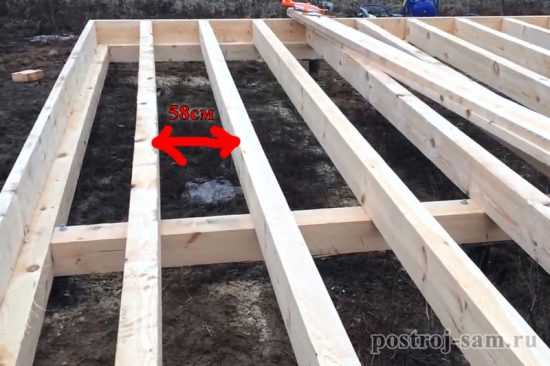

Для лаг пола стоит взять брус сечением 100х200 мм

Чтобы знать, как правильно построить каркасный дом, вам нужно разбираться в процессе изготовления пола будущего сооружения. Для лаг стоит взять брус сечением 100х200 мм. Шаг лаг подбирается,  исходя из ширины плит утеплителя. Обычно он принимается равным 60-70 см. Лаги крепятся к брусу обвязки при помощи уголков и гвоздей.

После этого монтаж пола выполняется в такой последовательности:

  1. К установленным лагам прикрепляем черепные бруски, а на них укладываем доски чернового наката.
  2. Затем поверхность лаг и наката застилается гидроизоляционной мембраной.
  3. Поверх мембраны укладывается теплоизоляционный материал.
  4. Сверху вся конструкция закрывается пароизоляционной мембраной.
  5. Далее пол застилается ОСП или влагостойкой фанерой.

Стены и потолок

Монтаж внутренних перегородок выполняется аналогично установке наружного каркаса

Продолжаем делать каркасные дома своими руками – пошаговая инструкция монтажа стен:

  1. Для изготовления каркаса можно использовать брус из древесины хвойных пород. Для начала на стройплощадке необходимо собрать пролёт стены, а после этого собранную конструкцию установить на обвязку.
  2. Расстояние между стойками каркаса обычно определяется с учётом ширины плит утеплителя, который будет закладываться между ними. Если для утепления будет применяться минвата, то шаг стоек должен быть на 1-2 см меньше ширины теплоизолятора для его плотного прилегания.

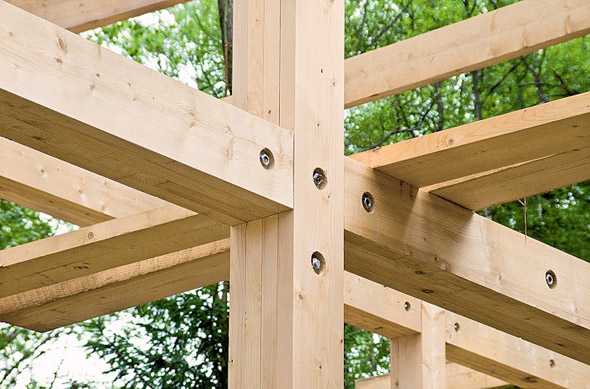

  3. Стойки каркаса фиксируются при помощи гвоздей к нижнему и верхнему горизонтальному элементу. Для дополнительной фиксации можно использовать крепёжные уголки.
  4. Для повышения жёсткости каркаса между вертикальными стойками монтируют перемычки. Они крепятся в шахматном порядке.
  5. Оконные и дверные проёмы обустраиваются в указанных в проекте местах. Для этого по краям проёма монтируются стойки, сверху и снизу оконного проёма – перемычки.

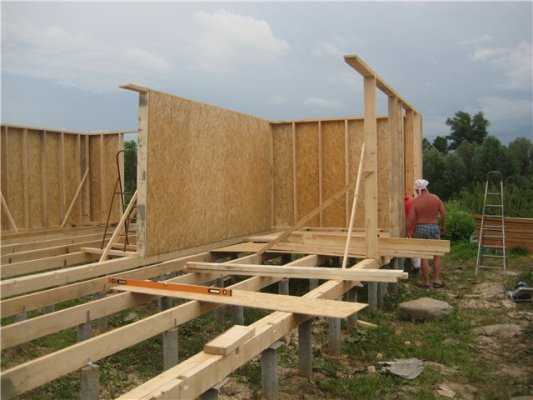

После сборки всех пролётов их монтируют на каркас обвязки в таком порядке:

Рекомендуем к прочтению:

  1. Первый пролёт крепится к полу и фиксируется подпорками.
  2. Далее устанавливается второй пролёт. Он крепится к полу и боковой стойке первого пролёта.
  3. Все последующие пролёты соединяются друг с другом посредством гвоздей.
  4. Для монтажа пролётов в строго вертикальном положении используют укосины – диагональные распорки, которые фиксируются по углам.

Монтаж внутренних перегородок выполняется аналогично установке наружного каркаса. После этого вся конструкция обвязывается сверху доской для придания дополнительной жёсткости. Затем стены с внешней стороны зашиваются ориентированно-стружечными плитами.

На верхнюю обвязку монтируется потолок:

  • Для этого в брусе выполняются пазы, в которые вставляются балки.
  • Они дополнительно фиксируются гвоздями и стальными уголками.
  • По внутренним перегородкам монтируют опорные брусья. Они соединяются с верхней и нижней обвязкой.
  • Затем прибивается потолочный щит. Его лучше сделать из шпунтованных досок.
  • После этого укладывается пароизоляционный слой. Материал должен заводиться и на потолочные балки.
  • Теперь раскладывается теплоизоляционный материал.
  • Слой теплоизоляции накрывается гидроизоляционной плёнкой.
  • Настилается черновой пол из досок.

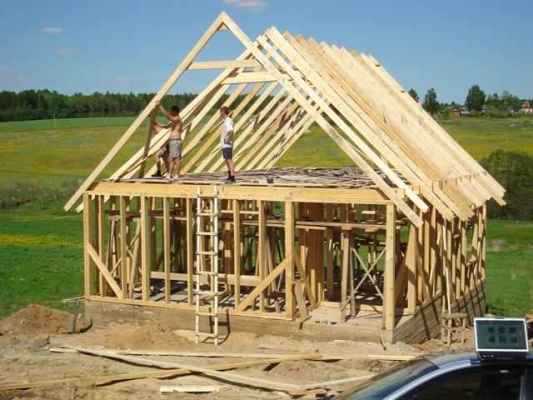

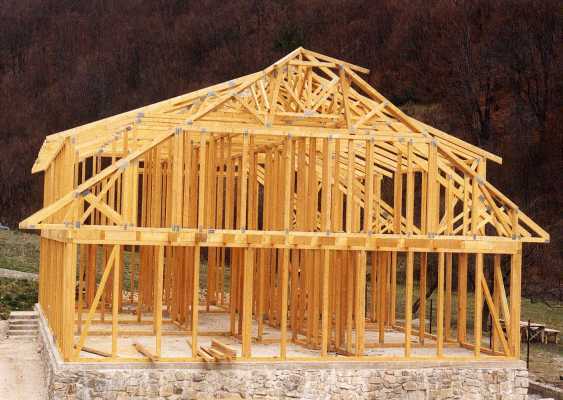

Крыша

Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки

Чтобы знать, как самому построить каркасный дом, нужно разбираться в последовательности обустройства крыши:

  1. Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки. Свес стропил должен быть в пределах 350-500 мм. Первыми монтируют стропильные пары на фронтонах.
  2. Все последующие стропильные пары устанавливают между ними с шагом 700 мм друг от друга.
  3. Стропила соединяются коньковым брусом, который крепится в «пол лапы».
  4. Далее выполняется сплошная или прореженная обрешётка, которая укладывается по гидроизоляционной мембране, зафиксированной на стропилах контррейкой.
  5. Теперь можно укладывать выбранное кровельное покрытие.
  6. На данном этапе вы можете возвестить членов своей семьи и знакомых об окончании монтажа коробки жилища.

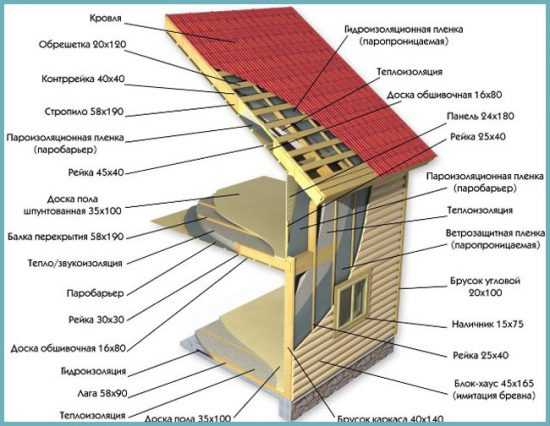

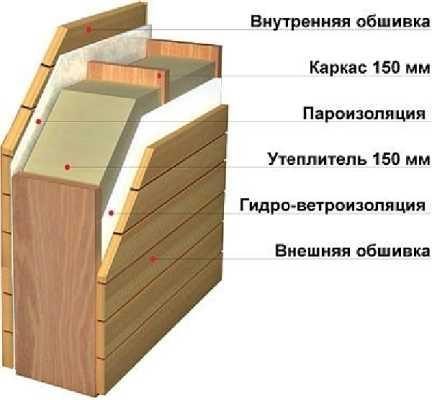

Утепление стен

Для утепления дома используют пенополистирол, минеральную вату или пенопласт

Для утепления дома используют пенополистирол, минеральную вату или пенопласт. Слой теплоизоляции должен быть толщиной не меньше 50 мм. Утепление и отделка стен дома выполняются в таком порядке:

  1. Теплоизоляционный материал закладывается между стойками каркаса. Если используется два слоя материала, то стыки плит в слоях не должны совпадать.
  2. С внутренней стороны стены покрываются слоем мембранной пароизоляции, которая крепится поверх утеплителя к стойкам каркаса при помощи степлера.
  3. Затем стены изнутри дома зашиваются ОСП, влагостойкой фанерой или вагонкой.
  4. С внешней стороны стены дома нужно защитить от влаги. Для этого на них крепится гидроизоляционная мембрана.
  5. Затем на стены набивается обрешётка из реек, которая позволит осуществлять вентиляцию стен каркасной постройки.
  6. Поверх реек нашивается выбранный отделочный материал. Для наружной отделки фасада дома, построенного по каркасной технологии, можно использовать виниловый сайдинг, вагонку и т.п.

Как построить каркасный дом своими руками – видео урок:

kakpostroitdomic.ru

пошаговая инструкция строительства и утепления

Содержание статьи

В проблеме, связанной с тем, чтобы построить каркасный дом своими руками, пошаговая инструкция может сыграть большую, если не центральную и самую значимую роль. Подобные дома с полным основанием считаются одними из наиболее надежных, теплых и экологически чистых, в то же время недорогих и экономичных типов индивидуальных построек. Они очень распространены в странах северной Европы, Канаде и северных штатах США, поскольку достаточно хорошо подходят для сейсмически активных районов с холодным климатом. К тому же возведение такого дома не требует больших затрат труда и времени. Единственное, что стоит помнить при выборе такого типа дома, — это то, что длина одной его стены не должна превышать 10 м и он не должен иметь никаких скругленных внешних стен.

Подготовительные работы и устройство фундамента

Для начала нужно определиться с проектом будущего дома, то есть с его размерами и количеством этажей, и особенно с ориентировочной массой. Желательно, чтобы длина стены была кратна стандартным размерам листа ОСП (равному 125 на 250 см), это облегчит дальнейший процесс и сведет к минимуму количество неиспользованного материала. После этого нужно исследовать почву на участке, и исходя из этого выбрать тип фундамента. Он может быть столбчатым, ленточным или винтовым. Столбчатый или винтовой — несколько дешевле, но требует последующего утепления и отделки цоколя, к тому же в этом случае невозможно будет обустроить подвальное помещение под домом.

Поэтому для строительства каркасного дома наиболее надежным и долговечным будет ленточный фундамент. Глубина его закладки может быть небольшой, поскольку масса каркасного дома сравнительно невелика.

Достаточно подушки из 15 см песка и 10 см гравия калибром 2 см. После этого по всему периметру укладываются ряды арматуры сечением 12 мм и заливаются бетонным раствором так, чтобы образовалась бетонная лента толщиной 50 см и шириной 40 см. Для дома размером 6 на 10 м ленточный фундамент должен включать одну продольную и две поперечные перемычки. При этом доски на опалубку желательно брать 5 на 10 см, потому что впоследствии их можно будет снять и использовать для возведения стоек каркаса и их обвязки.

После того как щиты опалубки установлены по размеру фундамента, нужно не забыть для защиты от раствора проложить по всему ее внутреннему объему полиэтиленовую пленку. Только после этого можно вязать арматурный каркас. Для этого пруток сечением 12 мм нарезается на хлысты (12 по 9992 мм и 16 по 5992 мм), которые кладутся по 2 в ряд с поперечинами из отрезков по 32 см того же сечения (через каждые 40 см), затем скрепляется вязальной железной проволокой. К получившейся лестнице крепятся вертикальные отрезки прутка длиной 42 см, к ним крепится конструкция, аналогичная нижней. После этого можно заливать раствор песка с цементом, смешанный в пропорции 4:1, и выдержать его не менее 14 дней.



Сборка обвязки и чернового пола

Пошаговая инструкция строительства каркасного дома предусматривает в качестве первого шага создания деревянного каркаса сборку обвязки. Перед укладыванием ее брусьев поверх фундамента необходимо положить слой гидроизоляции, проще всего для этого взять рубероид и уложить его двумя слоями. Нижняя обвязка является основанием всей каркасной конструкции. Она собирается из брусьев 20 на 20, 15 на 15 или 20 на 25 см. Они кладутся по всему периметру фундамента и по линиям будущих стен внутренних помещений, будучи предварительно покрыты антисептическим веществом.

Между собой брусья соединяются в полдерева вырезанными пазами и крепятся гвоздями длиной не менее 12 см. По углам дополнительно можно гвоздями длиной 5-6 см набить плоские металлические уголки. К фундаменту обвязка крепится анкерными болтами сечением 16 мм и длиной 300 мм, которые не менее чем на 10 см должны входить в толщу фундаментной плиты. Отверстия под них сверлятся в бетоне на расстоянии не более 2 м друг от друга. На брусья обвязки обязательно кладутся доски, перекрывающие места их стыковки. Они покрываются антисептиком и прибиваются гвоздями длиной 12 см.

После этого можно начинать класть черновой пол. Он кладется на лаги, в качестве которых можно положить доски сечением 5 на 15 см, или брусья 10 на 15 см. Эти лаги крепятся в вырубленные под них в брусьях пазы. Расстояние между лагами не должно превышать 60 см. После этого на лаги набиваются продольные бруски, и можно настилать доски. Для этой цели доски можно взять и необрезные, что даст некоторую финансовую экономию. Затем пространство между лагами застилается пергамином, который крепят степлером, и поверх него кладется утеплитель. Это может быть пенопласт или минеральная вата. Далее на лаги стелются доски 4 на 15 см, которые нужно уплотнить с помощью клиньев или скоб.

Возведение каркасной конструкции

Перед сборкой нужно тщательно измерить параметры пола, который должен быть ровным и строго горизонтальным. В противном случае весь каркас может оказаться перекошен, что создаст в дальнейшем неразрешимые проблемы. Только после этого можно начинать собирать каркас. Для этого можно использовать доски 10, 15 или 20 на 5 см. Они отрезаются на высоту потолка первого этажа, она обычно составляет в таких домах от 2,5 до 3 м. Затем первыми выставляются угловые стойки и крепятся большими стальными уголками. После этого можно ставить остальные вертикальные стойки каркаса, которые необходимо укрепить с помощью временных укосин, чтобы они не расшатались.

Дальше таким же образом закрепляются все промежуточные брусья каркаса. При этом на каждую из стоек можно ставить две короткие укосины или на одной длинной крепить сразу несколько, что сэкономит время. Затем ставятся опоры для потолочных балок, а за ними — те из брусков, которые будут каркасом для межкомнатных перегородок. К нижней обвязке они все крепятся стальными уголками на саморезах. Для оконных и дверных проемов коробки вставляем между вертикальными стойками, закрепляем опорными брусками. После этого кладется верхняя обвязка.

Для нее также берутся брусья, аналогичные нижней обвязке, в которых вырезаются пазы. Они обязательно должны быть одинаковыми, чтобы нигде каркас не перекосило. Их кладут на торцы вертикальных стоек и прибивают гвоздями так, чтобы они вошли минимум на 10 см, по 2 — с каждой стороны. Далее можно снять временные укосины и заменить их постоянными. На каждую из стоек они ставятся по 2 снизу, столько же — сверху. Это снимет часть нагрузок со стыков обеих обвязок и добавит прочность всей конструкции.



Монтаж потолочных балок и стропил

Балки потолка делаются из брусьев 5 на 1,5 см, которые кладутся на расстоянии 50 см друг от друга. Их можно крепить в вырубленные пазы или на стальные уголки. Их должны подпирать как внешние стойки, так и стойки внутренних перегородок. Теперь можно заняться стропилами для крыши. Для них используются брусья 5 на 15 см, которые соединяют краями торцевым соединением под углом 50°. Сначала на 3 опоры кладется центральная балка. Описанным выше способом делаются крайние ребра стропил, опирающиеся на нее, а затем все промежуточные. После этого они обшиваются поперечной обрешеткой под настил кровли с шагом 35 см.

Это основа для двускатной кровли. Сразу оговоримся, что конфигурация крыши целиком зависит от изначального проекта, выбранного заказчиком. Она может иметь различное количество скатов — от 2 до 4, расположенных под разными углами наклона. Большое значение имеет и наличие мансарды, слуховых окон и т. п. Сама кровля может быть покрыта различными видами материалов, установка каждого из которых имеет свои особенности. Не стоит забывать, что она нуждается в многослойном утеплении, как и стены.

Обшивка вертикального каркаса

Для стен каркасного дома используется многослойная схема. Сначала наружная поверхность каркаса обшивается ориентированно-стружечными плитами, или ОСП. Этот материал достаточно устойчив к воздействию сырости и имеет хорошую прочность. После установки плиты желательно обработать антисептиком и антипиреном, чтобы предотвратить возгорание и заражение плесенью и жучком. Выходит своего рода щитовой дом, который готов к дальнейшему утеплению. С внутренней стороны крепится утепляющий материал, толщина слоя которого зависит от конкретных климатических условий окружающей местности и свойств самого материала. Им заполняются промежутки между стойками.

Одно из главных преимуществ такой стены состоит в том, что ей не нужно времени на усадку, и к отделке можно приступать практически сразу. Поверх утеплителя натягивается парозащитная пленка с нахлестом в 20-30 см. После этого стену можно обшивать сайдингом, вагонкой или иным материалом (снаружи), гипсокартонными плитами — изнутри. На утепленный пол кладется та же плита ОСП, из которой сделаны стены. Далее все зависит от вкусов хозяев и их материальных возможностей. Таково поэтапное возведение дома каркасной конструкции. Неслучайно она считается самой экономичной и быстровозводимой.

chudesniydom.ru

Каркасный дом своими руками - пошаговая инструкция с фото

Пошаговая инструкция для сборки каркасного дома своими руками - документ, включающий в себя комплекс планов, схем и спецификаций элементов, предназначенный для возведения каркасного дома своими силами.

В инструкцию входят: схема фундамента и обвязки, лаги пола и перекрытия, схема расстановки стеновых щитов первого и второго этажей, раскладка стеновых панелей, несущая кровельная конструкция и стропильная система, ведомости пиломатериалов и план кровли.

Пошаговая инструкция это связующее звено между чертежами, 3 d моделью и сметой, чтобы строитель мог не прибегать к помощи дополнительной информации и построил свой каркасный дом своими руками. В ней также даются ссылки на необходимые СНИПЫ и требования на проведение дополнительных строительных работ, а также действий обеспечивающих безопасность на строительной площадке.

Из чего складывается стоимость строительства дома под ключ? Прежде всего это стоимость материалов на материалы и это кстати довольно маленькая часть бюджета - не более 5 т. р/м.кв. Вторым фактором, влияющим на цену дома является непосредственно стоимость работ по монтажу. Под ключ работы стоят сейчас от 50% до 70% от сметы на материалы.

Добавим сюда стоимость логистических и операционных расходов, что составляет от 5% до 10% - доски как никак надо везти, инструмент покупать и кормить-одевать рабочих на время стройки. Сложив эти показатели получаем около 7-8 т.р./м.кв. Дальше добавляем чистую прибыль фирмы - застройщика и получаем нормальную цену на каркасный дом под ключ от 10 до 12 т.р. за квадратный метр. Если Вы ищете дешевый способ - стройте сами.

Инструкция сборки по снипам

Пошаговая инструкция строительства каркасных домов - неотъемлемая часть проекта, которая связывает чертежи между собой, образуя четкий слаженный поэтапный процесс! Инструкция является нашей уникальной разработкой, несмотря на то, что отдельные элементы можно найти в открытом доступе. Пошаговая инструкция строительства каркасных домов условно разделена на 2 дополняющих друг друга этапа.

Первый из них - это требования и ссылки на СНИПЫ, СП, Платформу, Ларри Хона и другие источники конструктивных решений. В этом разделе можно понять откуда почему было принято то или иное конструктивное решение.

Я сталкиваюсь с многими строителями и зачастую при различных точках зрения доводы строителей бывают:"Мы всегда так строим", но, чтобы говорить на одном языке нам необходимо отталкиваться не от своих мнений, а от авторитетных источников. Разработанная нами пошаговая инструкция каркасных домов позволяет как раз ответить на вопрос: "Почему было выбрано именно это конструктивное решение".

Второй неотъемлемой частью пошаговой инструкции каркасных домов являются наши собственные рекомендации, полезные советы и предупреждения от ошибок. Не на все вопросы можно ответить ссылкой на Снипы, на некоторые необходимо просто посоветовать что-то из личного опыта.

Именно поэтому вторым этапом пошаговой инструкции каркасного дома являются наши собственные рекомендации. Они помогут Вам сэкономить деньги, получить минимальное количество остатков и обрезком материалов, а также избежать ошибок. Пошаговая инструкция в наших проектах поможет Вам значительно упростить ход работ и сэкономить Ваше время и деньги!

Пошаговое руководство сборки каркасного дома


Шаг 1. Установка фундамента

Первый шаг в постройке каркасного дома - это установка фундамента. Существует ряд требований к фундаменту, которые необходимо учитывать для надежности и долговечности вашего дома. Каркасные дома довольно легкие в сравнении с кирпичными и иными деревянными домами, что позволяет использовать мелкозаглубленные фундаменты, винтовые сваи и даже тупики или стеновые блоки в качестве опор, что существенно снижает затраты на фундамент.

При проектировании фундамента необходимо учесть важные детали, такие как места опор стоек, щитов и даже несущей кровельной конструкции, чтобы они опирались на фундамент. При этом я крайне не рекомендую Вам самим располагать точки опоры, так как допущение даже одной ошибки приведет к остановке работ вплоть до демонтажа здания.

Лучше всего проектирование фундамента заказать у профессионалов-проектировщиков, или у специалистов по установке фундаментов. Чаще всего в качестве фундамента под каркасный дом используют винтовые сваи, которые за последние 30 лет отлично зарекомендовали себя на нашем рынке.

Обычно используют стандартные сваи высотой 2.5 метра, диаметром свай 108 мм и диаметром лопастей 300 мм, толщиной железа 4 мм и оголовками 200 на 200 мм.

При этом мы не рекомендуем использовать винтовые сваи меньшего диаметра, так как они могут не соответствовать требованиям по нагрузке. Ленточный фундамент использовать под каркасные дома целесообразно только в случае требований по подвальному помещению.

Шаг 2. Обвязка из трех сколоченных досок

Между фундаментом и обвязкой должна быть проложена гидроизоляция - рубероид в два слоя с выпуском по краям не менее 2х см. В качестве ростверка или обвязки оптимально использовать 3 сколоченные доски сечением 150x50 или 200x50мм. Перед сборкой доски необходимо обработать огне био защитным раствором. Места стыков обвязки должны быть выполнены в виде елочки, чтобы места опирания были цельными и не имели горизонтальных запилов.

Между собой доски обвязки сколачиваются гвоздями 100 мм. Также возможно крепление балок обвязки между собой с помощью металлических уголков. Грамотно собранная обвязка передает нагрузку от каркаса на фундамент и служит основой для строительства каркасного дома. Альтернативой обвязке из трех сколоченных досок может быть армированный ростверк, но он применяется редко из за высокой стоимости.

Важно ответить, что если вы используете винтовые сваи в качестве фундамента, то не забудьте обратить внимание на требования пунктов 8.2 и 8.3 из СП 24.13330.2011 "Свайны фундаменты", которые указывают на необходимость использования металлического швеллера в качестве ростверка по сваям.

Хотя многие строители считают этот пункт нецелесообразным к использованию все-таки такое требование есть и застройщики обязаны быть в курсе при подписании договора на строительство дома.

Шаг 3. Лаги пола

Третьим шагом пошаговой инструкции каркасных домов своими руками служит установка лаг пола. Лаги пола это доски обычно сечением 200*50 мм, которые ставятся на ребро с шагом 600 мм под утеплитель.

К лагам снизу приколачивается упорная доска 100*25 мм вдоль с выпуском с каждой стороны по 2,5 см. Сверху на эти доски укладывается и крепится на металлические скобы мебельным степлером ветрозащита, чаще всего используют Изоспан А.

И уже по нему происходит установка минераловатного утеплителя в 4 слоя по 50 мм или эковаты в 200 мм. Важно отметить, что при шаге лаг пола в 600 мм между ними остается расстояние не более 550 мм.

В этот проем укладывается утеплитель шириной 600 мм, что дает сминание и уплотнение с каждой стороны по 2,5 мм. Очень важно хорошо утеплить пол.

Поверх утеплителя необходимо растянуть ветрозащитную мембрану, после которой можно монтировать шпунтовые половые доски или листы фанеры в качестве чернового напольного покрытия.

Шаг 4. Каркас

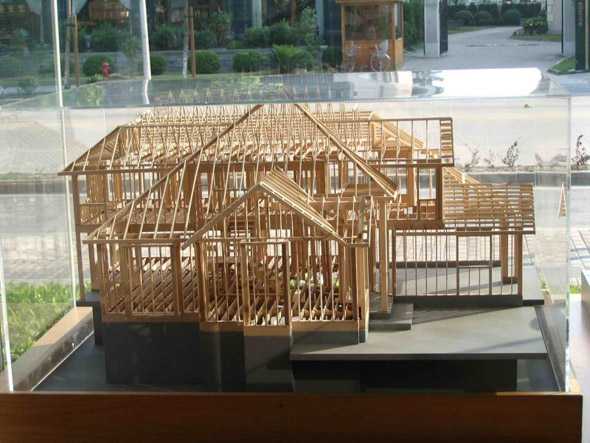

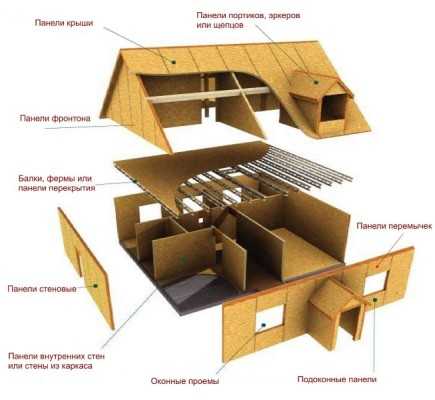

Каркас дома собирается как конструктор Lego из отдельных щитов. По проекту у Вас есть схема расположения стеновых щитов каркасного дома и чертежи каждого щита в отдельности. То есть Вы не выстраиваете дом по доскам, как у нас часто делают, а собираете отдельные элементы - щиты, которые непосредственно собираются в каркас.

При всем многообразии оконных и дверных проемов, а также методов состыковки стеновых щитов между собой наша компания использует единственно верный на наш взгляд метод Ларри Хона, который в своей практике внедрил оптимальные разработки при сборке каркасных домов и доказал их состоятельность.

Стойки каркаса мы используем сечением чаще всего 150*40, хотя они могут быть и 150*50 и даже 200*50. Хотя непосредственно каркас 200 мм мы не рекомендуем использовать, потому что в этом случае лучше использовать дополнительную контр обрешетку изнутри из брусков 50*50 на каркас 150 мм между которыми устанавливается дополнительный слой утепления.

При этом каркас остается стандартным в 150 мм, что не слишком тяжело для подъема силами бригады из 3х-4х человек а утепление стены получается в 200 мм за счет контр обрешетки при этом перекрываются все возможные мостики холода по каркасу, что крайне полезно.

Шаг 5. Кровля

Несущая кровельная конструкция в каркасном доме состоит из мауэрлата - сдвоенных верхних лежней каркаса и конькового пролета из сколоченных досок или бруса 200*150. Стропила имеют шаг 600 мм, для возможности утепления мансардного этажа.

Сечение стропил рассчитывается исходя из требований СНИП, отталкиваясь от снеговых и ветровых нагрузок региона, а также длины пролета стропил. По требованиям вынос стропил от фронтонов должен быть не менее 400 мм. В качестве кровельного покрытия обычно используют металлочерепицу, реже мягкую кровлю, так как она существенно дороже.

При кровельных работах необходимо учесть достаточное утепление крыши, обычно 200 мм, а также вентзазор через контр обрешетку по стропилам из брусков 50*50 мм, для проветривания утеплителя и возможности воздуху свободно циркулировать под кровельным покрытием.

Важно не перекрывать конек ветрозащитной пленкой, и оставить продух в 10 см, который сверху уже по обрешетке покрыть ветрозащитной мембраной, таким образом влажный воздух сможет беспрепятственно выходить из утеплителя и при этом снег не будет попадать через полости между металлочерепицей и коньком.

Шаг 6. Отделка

В качестве наружной отделке в каркасном доме можно использовать множество материалов, обычно используют виниловый сайдинг, сейчас он особенно популярен за счет его орнаментов и цветовых преимуществ.

Также в качестве отделки используют материалы из дерева, такие как блок хаус, имитация бруса или вагонка, все эти материалы отлично смотрятся на каркасном доме. При этом существуют и довольно редкие материалы отделки, такие как декоративная штукатурка в каркасном доме.

В качестве внутренней отделки чаще всего используют гипсокартонные листы под обои или деревянные варианты, такие как евровагонка или имитация бруса. Все чаще в отделке используют комбинированные материалы, допустим первый этаж - гипсокартон, второй этаж - евровагонка, а санузел и ванная комната - декоративная плитка.

В любом случае необходимо понимать, что под каркасный дом подходят абсолютно любые материалы отделки вплоть до облицовочного кирпича.

Шаг 7. Утепление

В качестве утеплителя в каркасных домах часто используют минераловатные утеплители плотностью не менее 50 кг/м.кв, при этом необходимо отметить, что недопустимо утеплять вертикальные стойки рулонным утеплителем, так как он просядет через 3-5 лет с высокой долей вероятности.

Также популярен такой вид утепления, как базальтовые плиты. Важно отметить положительные отзывы на утепление каркасных домов эковатой, по отзывам жильцов дома получаются очень теплыми, при этом отсутствует эффект парника.

Важно отметить, что необходимо очень тщательно подходить к процессу утепления и тщательно трамбовать утеплитель, чтобы не получить пузырь воздуха, а следовательно место промерзания стены.

Каркасные дома по своей природе уникальны и являются единственно верным выбором для жизни на наш взгляд.

Комментарии

karkasnye-doma.pro

пошаговая инструкция с фото и видео, подробная схема

Самым быстрым способом строительства дома своими руками является выбор в пользу каркасной технологии. При этом на строительство каркасного дома уходит значительно меньше средств, чем на другой вид постройки. Всю работу можно выполнить самостоятельно, составив подробную схему и руководствуясь пошаговой инструкцией. Многие моменты хорошо освещены в тематических видео, отдельные нюансы становятся понятными при просмотре, размещенных в статье фото.

Выбор технологии, участка, устройство фундамента

Чаще всего каркасные дома возводят по двум технологиям: каркасно-рамочной и каркасно-щитовой. Тогда как, используя 2-й способ, монтажные работы придется выполнять с привлечением специальной техники, то первая технология позволяет обойтись своими силами.

Обустройство столбчатого фундамента

Определившись с методом строительства, следует детально изучить участок. Лучший вариант, когда он находится на возвышении и достаточно сухой. Если на отведенном под строительство месте есть старые деревья, то их необходимо тщательно выкорчевать. Если часть корней останется, то пойдет молодая поросль и это приведет к разрушению фундамента.

Профессиональные строители не рекомендуют строить каркасный дом высотой более чем 2 этажа. Поскольку дом получается легким, то мощный фундамент не нужен. Его назначение — обеспечивать стабильное положение рамы. Что касается типа, то подойдет столбчатый, ленточный, на основе бетонных блоков. Для жесткости в ленточный фундамент закладывают арматуру, в столбчатом — устраивают ростверк, используя для этого монолитную ленту или швеллер.

Внимание: избегайте участков с нестабильной почвой, где грунтовые воды подходят близко к поверхности.

Пошаговая инструкция по устройству каркасного дома своими руками

Вся прелесть каркасного строительства в том, что дом можно возвести в течение одного сезона. При этом небольшой вес материалов позволяет обойтись без тяжелых строительных машин и выполнить всю работу практически самому.

Что касается качества, то правильно построенный и красиво отделанный каркасный дом трудно отличить от сруба из бруса. В плане финансов он обойдется куда дешевле из-за того, что как раз этого самого бруса уйдет значительно меньше.

Коммуникации, черновой пол

Каркасный дом устроен так, что монтаж коммуникаций выполняют при возведении фундамента. Для инженерных сетей в грунте устраивают углубления, гидроизолируют их и утепляют. При этом на схему наносят все соединения с целью облегчения дальнейшего монтажа.

Строительство дома на сваях

После этого приступают к устройству чернового пола. Зачастую останавливают выбор на бетонной стяжке, высотой около 100 мм. Придерживаются следующей технологии:

  • монтируют опалубку;
  • укладывают тепло и гидроизолирующий слой;
  • заливают бетон;
  • устанавливают лаги на застывшую стяжку;
  • утепляют конструкцию, разложив между лагами базальтовую вату или пенополистирол;
  • раскладывают по лагам доски.

Каркас

Следующим этапом строительства является возведение каркаса. Он является основой дома такого типа и представляет собой конструкцию, состоящую из вертикальных стоек, ригелей, горизонтальных обвязок. Изготавливают его как из дерева, так и из металла. Деревянный каркас является более простым и дешевым вариантом, в этом случае не нужно применять сварочное оборудование.

Возведение каркаса

Для деревянного каркаса нужна древесина высокого качества с максимальной влажностью 12%. Минимальное сечение брусьев 15 х 15 см, а длина подбирается по высоте дома. Углы соединяют методом шип-паз так, чтобы зазоры полностью отсутствовали. К брусьям крепят балки с шагом 30, 40, 60 см в зависимости от того, какой материал выбран для обшивки. Под будущими окнами закладывают дополнительные балки. В качестве наружной обшивки дома используют вагонку, доски, ОСБ.

Перед тем как приступить к работе, необходимо обработать антисептиком всю древесину и подождать, пока он полностью впитается. Это необходимо не только для защиты от грызунов и насекомых, но и для того, чтобы хорошо сохранилась первоначальная форма и размеры материала.

Внимание: чтобы обеспечить долговечность каркасного дома не используйте металлических соединений. Дерево, контактируя с металлом, гниет. Самым надежным креплением являются деревянные нагели. Для большей жесткости каркас раскрепляют раскосами.

Поможет правильно устроить каркас будущего дома просмотр этого видео:

Стены

Каркасная стена состоит из собственно каркаса и утеплителя. Выполняют их по следующей технологии:

  1. Внешнюю сторону готового каркаса оббивают рулонным гидроизолирующим материалом.
  2. Поверх этого слоя устраивают обрешетку, чтобы обеспечить вентилируемый зазор.
  3. Обшивают стены снаружи блокхаусом, вагонкой или другим материалом.
  4. Свободное пространство между стойками заполняют утеплителем и фиксируют его скобами. При этом, когда в доме собираются жить постоянно, то выбирают пенополистирол или минеральную вату толщиной минимум 50 мм. Для дачного варианта используют более тонкий утеплитель.
  5. На внутреннюю сторону стены помещают слой парогидроизоляции и набивают обрешетку.
  6. Дальше следует отделочный слой. Чаще всего для этой цели используют гипсокартон.

Совет: лучше, когда все детали дома выполнены из дерева одной породы.

Внутренние перегородки

В основном перегородки монтируют из такого же бруса, как и основной каркас, хотя иногда используют и брус 100 х 50 мм, но только в одноэтажных домах. Структура внутренних стен проще, чем внешних.

Чертеж каркасного дома

Если рассматривать простую схему, то включает она следующие элементы:

  • стойки каркаса;
  • утеплитель;
  • 2-сторонняя многофункциональная или пароизолирующая мембрана;
  • отделка.

Можно использовать и готовые, выпускаемые в промышленных масштабах, сендвич-панели, тогда вся работа сводится только к их монтажу и вырезанию проемов.

Окна

Строительные нормы гласят, что окна должны занимать 18% площади стен. Для загородного коттеджа, предназначенного для постоянного проживания, оптимальный вариант — двойные стеклопакеты.

В местах, где проектом предусмотрены оконные проемы и двери выпиливают очень аккуратно вертикальные стойки посредине. Вверху и внизу получившегося проема закрепляют плотно прилегающие к получившимся отрезкам, идеально ровные горизонтальные доски. После того как будут завершены работы по устройству крыши, в эти места просто вставляются готовые рамы.

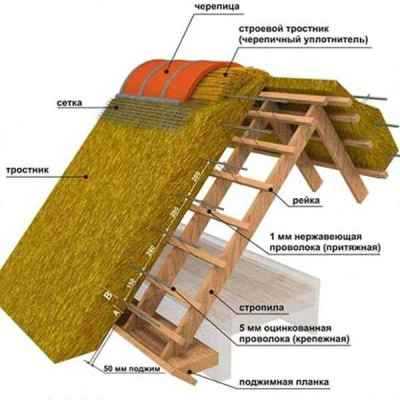

Крыша

У каркасного дома конструкция крыши более проста. С учетом того, что самая большая механическая нагрузка приходится на каркас, сооружать его надо в соответствии со всеми требованиями. При этом крыша может приобретать любые очертания, требующие установки стропил различной степени сложности.

Схема: обустройство крыши дома

Варианты подбирают, исходя из параметров дома и его конструктивных особенностей. Пошаговый монтаж осуществляется следующим образом:

  1. Выполняют детальную схему монтажа стропильной системы. Рассчитывают шаг, опираясь на размер стойки, определяются с размером пролетов, исходя из площади сечения балок. При этом нормальный шаг — 40-100 см, пролет — 2,5-5 м.
  2. Монтируют стропила, закрепляя их кровельными гвоздями, пластинами, уголками. Опорой стропилам служит жестко зафиксированный маурлет 10 х 10 см. Для соединения стропильных ног используют накладки зубчатые.
  3. Устраивают обрешетку. Вид ее зависит от выбора кровельного материала. Если это металлопрофиль, то используют брус 5 х 5 см. Крепят его через каждые 0,5 м. Под гибкую черепицу устраивают сплошную обрешетку из ОСП.

Внимание: при пролете более 5 м под стропила устанавливают подпор.

Перекрытие для неотапливаемого чердака, состоит из таких слоев:

  • несущий брус;
  • дощатая подшивка пола;
  • черновой 9 мм пол из плит ОСП или ЦСП;
  • тепло и пароизоляция;
  • основание пола из ЦСП;
  • теплоизолятор;
  • стяжка со слоем гидроизоляции.

Материалом для стропил служат деревянные балки, при этом шаг стропил равняется шагу стоек каркаса. В основном для каркасных домов устраивают скатную или плоскую кровлю.

Внимание: рассчитывая шаг, принимайте во внимание как нагрузку, так и сечение балок, пролеты, материал покрытия.

Как видите, работы по монтажу каркасного дома не очень сложные. Для самостоятельного возведения такого дома вам хватит сведений, полученных после прочтения этой статьи, а к профессиональным строителям понадобится обращаться разве что за дополнительной консультацией.

Строительство каркасного дома: видео

Каркасный дом своими руками: фото




dachadizain.ru

пошаговая инструкция сборки с фото

Нашу пошаговую инструкцию строительства каркасного дома мы разделим на несколько этапов:

  • Подготовительные работы
  • Фундамент каркасного дома
  • Устройство пола
  • Устройство стен
  • Крыша каркасного дома
  • Утепление пола, стен и крыши

Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, в добавок ко всему, если описывать все возможные варианты фундаментов, крыш и т.д., то может получиться целая книга. В связи с этим, для улучшения читабельности, некоторые шаги в строительстве подробно описаны в отдельных статьях, а здесь – только то, что касается особенностей именно каркасного дома.

Шаг №1: Подготовительные работы для строительства каркасного дома

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

  • Подготовку участка
  • Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью.

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен. Если Вы хотите узнать, как правильно произвести разметку фундамента под дом своими руками, да и так, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью об этом. Учитывая большой объем информации, пришлось ее вынести отдельно.

Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов, рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент, так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения. Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Шаг №3: Устройство пола каркасного дома своими руками

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания.

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

Устройство бетонного пола

Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно — сама плита и будет являться полом первого этажа.

А вот в случае, если фундамент ленточный — бетонный пол устраивается из легких бетонов, таких как керамзитобетон, например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов.

Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.

Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.

Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».

Углы стыкуются практически точно так же. На фото это отчетливо видно.

Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.



Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.

Когда обвязка фундамента каркасного дома готова, приступаем к следующему этапу нашей инструкции – сооружению каркаса пола.

Каркас пола в доме

Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно подвести и потом, но, если заранее все предусмотреть — будет гораздо меньше проблем после. Следующим шагом будет установка лаг, поверх обвязки. Если расстояние между опорами около 4 метров, то лучше будет использовать брус размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшивая их по две.

Если расстояние менее 3 метров, можно использовать доску размером 50х150мм или лучше 50х200мм.

Монтаж лаг — несложный этап сборки каркасного дома, но есть некоторые нюансы, которые в данной инструкции необходимо предусмотреть:

Расстояние между лагами, как правило, определяется размером утеплителя, которым будут утепляться полы. Если утепление будет минеральной ватой, с размерами листов 100х60см, например, то для того, чтобы утеплитель плотно влез, расстояние между лагами делается на пару сантиметров меньше чем ширина утеплителя, т.е. 57-58см.

Крепятся лаги с помощью гвоздей и крепежных уголков. Монтируются они не вровень с обвязкой, а на 5см меньше, для того, чтобы вдоль обвязки, перпендикулярно установленным брусьям, поместилась еще одна доска 50х150мм или 50х200мм, в зависимости от размеров используемого бруса, на фото это отчетливо видно. Таким образом мы закроем все дыры по периметру.

stroitelstvo.guru

Каркасный дом своими руками пошаговая инструкция - столбчатый фундамент - утепление - подробная схема щитового дома

Дома каркасного типа являются весьма долговечными и надежными строениями. Наряду с этим, при возведении такой постройки понадобиться минимум материалов и труда. Основой такого дома является каркас, выполненный из дерева. Внешне каркасную постройку можно отделать практически любым материалом. Однако, невзирая на простоту постройки, при возведении каркасного дома необходимо учитывать особенности конструкции и соблюдать правила работы.

Для строительства каркасной постройки вовсе не обязательно нанимать бригаду рабочих. Специфика такой конструкции позволяет построить подобный дом в короткие сроки своими руками. Весомым преимуществом такого дома является его невысокая стоимость в сравнении со строительством домов из более традиционных материалов.

Разновидности конструкций каркасного дома

Сегодня, существует несколько видов конструкций каркасного дома. Они стояться по абсолютно разной технологии. Наиболее известными и распространенными являются следующие виды:

  • каркасно-щитовая конструкция;
  • каркасно-рамочная конструкция.

Каркасно–рамочная конструкция более проста в исполнении, поэтому она хорошо подходит для тех, кто планирует строительство дома своими руками. При возведении же каркасно-щитового дома понадобиться использование специальной техники, без которой невозможно провести монтажные работы.


Каркасно щитовой дом своими руками пошаговая инструкция

Данный тип конструкции является достаточно популярным на Западе. Его основными преимуществами является возможность возведения всего за несколько недель, высокая прочность, надежность в эксплуатации, долговечность, и, конечно же, внешняя привлекательность. Этот тип дома имеет свои особенности, поэтому процесс его строительства необходимо рассмотреть отдельно.

Место под застройку

Прежде чем приступать к закупке материала для строительства, необходимо правильно определиться с местом для застройки. В связи с тем, что каркасно-щитовой дом возводится в основном из дерева, нельзя его располагать на месте влажной или заболоченной земли. Невзирая на то, что такая конструкция будет достаточно прочной, в процессе эксплуатации, все составляющие дома будут подвержены влиянию влажности, что, естественно, отразится на состоянии дома в целом.

Не рекомендуется также располагать строение поблизости старых и больших деревьев. Это связано с тем, что своими корнями такие деревья могут оказывать пагубное влияние на фундамент и даже привести к усадке дома. При этом каркасный дом лучше всего возводить на возвышенной местности. После выбора подходящего места его нужно проверить на предмет грунтовых вод, которые в большинстве случаев являются причиной разрушения строения.

Фундамент для каркасно-щитового дома

Ввиду того что каркасно-щитовой дом является довольно легкой конструкцией, большой и массивный фундамент, в принципе, такой постройке не нужен. Поэтому для него подойдет один из следующих трех видов фундамента:

  1. Свайный фундамент;
  2. Столбчатый фундамент;
  3. Ленточный фундамент, не сильно уходящий в почву.

Наиболее оптимальным для такого дома является столбчатый и ленточный фундаменты, примеры которых можно просмотреть на фото.

Необходимые материалы

При строительстве каркасно-щитового дома понадобятся следующие материалы:

  • брус размером 150 на 150 миллиметров для строительства горизонтальных перемычек и вертикальных стоек;
  • фанера или доски для выполнения отделки фасада;
  • материал для утепления;
  • монтажная пена;
  • рубероид. Необходим для прокладки гидроизоляционного слоя между фундаментом и закладным брусом;
  • элементы крепежа – саморезы, гвозди и другие.

Монтаж лаг

Прежде всего, необходимо сделать гидроизоляцию дома. На фундамент нужно положить несколько слоев рубероида. Затем между собой они соединяются с помощью битумной мастики, и производиться укладка лаг. В качестве лаг используется брус, который следует уложить на цоколь фундамента концами. Таким образом, середина бруса должна находиться на опорах фундамента, которые расположены внутри периметра дома. При этом важно чтобы поверхность бруса, которая находиться внутри помещения и на которую будет впоследствии монтироваться покрытие пола, была абсолютно ровной. Поэтому, перед выполнением укладки, чтобы выровнять дерево его необходимо обработать с помощью бензопилы. В процессе работы чтобы вся конструкция была ровной, следует постоянно использовать уровень. В том случае, если брус не совпадает с необходимым уровнем, его можно слегка поднять с помощью подкладывания под него цельной доски.

Пол лучше всего делать в два уровня, первый – черновой, а второй уровень уже чистовой. До того момента пока не будут возведены стены дома можно сделать черновой пол. А после того как здание уже имеет и стены и крышу, можно приняться за отделку чистового пола и провести его утепление.

Строительство каркаса

Вертикальные и горизонтальные опорные брусья соединяются между собой не только при помощи фурнитуры. Также их соединение может осуществляться посредством выпиливания на концах лаг пазов, которые по размерам будут соответствовать половине толщине доски. Такое пазовое соединение выполняется посредством деревянных штырей – нагелей. Для того чтобы соединение было максимально прочным в пазах нужно сделать отверстие, у которого диаметр будет меньше, чем у нагеля.

Основание каркаса делается в два уровня. По площади фундамента брус кладут друг на друга. Самый верхний брус применяется для скрепления вертикальных стоек конструкции. В верхнем брусе нужно сделать столько пазов, сколько во всей конструкции будет стоек. Далее, все стойки нужно установить в пазы и подкрепить специальными нагелями. Кроме того дополнительно их следует подпереть укосинами, специальными досками. Благодаря этому элементу можно предотвратить перекос каркаса дома. После монтажа всех стоек следует обвязать верхние лаги. Перед тем, как провести закрепление стоек в обвязке, необходимо внимательно просмотреть всю конструкцию и убедиться, что в ней нет дефектов и перекосов.

Возведение кровли каркасно-щитового дома

Наиболее часто при строительстве каркасно-щитового дома обустраивается двускатный тип кровли. Двускатная крыша имеет вид треугольника, ее монтаж выполняется достаточно легко и при этом она надежно защищает дом от осадков. Монтаж такой крыши производиться в три основных этапа:

  1. Установка несущей конструкции;
  2. Выполнение обрешетки и утепления кровли;
  3. Перекрытие крыши специальным покрытием и установка системы водостока.

После монтажа кровли необходимо переходить к установке окон и дверей в доме. Затем к утеплению стен, потолков и пола. И последним этапом строительство любого дома является его внутренняя отделка, которая напрямую зависит от личных предпочтений и желаний владельцев. Ниже можно просмотреть как происходит постройка каркасного дома своими руками подробная схема.

Строительство каркасного дома

Процесс строительства каркасного дома немного отличается от возведения каркасно-щитовой конструкции и является более популярным видом ввиду своей несложности. Поэтому необходимо рассмотреть этапы работ при строительстве каркасного дома более детально. Каркасный дом своими руками пошаговая инструкция поможет правильно выполнить все действия и возвести долговечное строение.

Инструменты и материалы

Любой строительный процесс не возможен без соответствующего оборудования. Перед началом работ следует обзавестись следующими основными инструментами:

  • электрическая пила и электролобзик;
  • дрель;
  • набор молотков разных размеров и видов;
  • шуруповерт;
  • уровень;
  • рулетка;
  • гвоздодер;
  • бетономешалка;
  • лопата;
  • крепежные элементы – саморезы, гайки, болты, гвозди, шурупы, анкера и другие;
  • отбивочный шнур и другие.

Важный момент: выбирая инструмент для строительства лучше всего использовать профессиональный, так как обычный инструмент более слабый и не может выдержать больших нагрузок.

Кроме того понадобятся такие материалы:

  • брус;
  • материал для обивки каркаса;
  • теплоизоляционные материалы;
  • материал для кровли;
  • рубероид;
  • зависимости от типа фундамента может понадобиться песок, цемент и щебень для раствора;
  • фанера или доска для опалубки.

Устройство фундамента

При возведении каркасного дома в один этаж оптимальным решением является возведение столбчатого фундамента. Столбчатый фундамент своими руками для каркасного дома можно сделать за короткий срок, прежде всего, за счет того, что отсутствует необходимость в проведении большого количества земельных работ. Земельные работы ограничиваются лишь подготовкой скважин необходимой глубины и диаметра. При этом нужно учитывать глубину промерзания грунта.

Прежде всего, нужно сделать разметку для месторасположения будущих столбиков с таким учетом, что они должны быть под пересечением несущих конструкций и находится на расстоянии друг от друга в два или три метра. Выполнять скважины для такого фундамента нужно таким образом, чтобы в конце они были с небольшим расширением. Это сделает фундамент более прочным и устойчивым. Также на дне каждой скважины нужно настелить подушку из гравия и песка, которая защитит фундамент от размывания подземными водами. Подушка должна быть сделана слоем в 10-20 сантиметров и залита раствором из цемента, в который нужно добавить небольшое количество наполнителя.

В связи с тем, что как правило, глубина столбчатого фундамента составляет два метра, чтобы сделать конструкцию более жесткой и увеличить несущую способность, перед выполнением заливки бетоном, необходимо сделать каркас из арматуры. После того, как бетон застынет хотя бы на 70 процентов, а для этого потребуется как минимум неделя, нужно приступать к обустройство ростверка из швеллеров или монолитной плиты.

Чтобы сделать бетонный ростверк понадобиться установка опалубки, в которую после заливается смесь из бетона. После его застывания, через две недели, уже можно приступать к выполнению стен конструкции.

Технология строительства

Для того чтобы сделать каркас дома можно применять не только брус из дерева, но и металлический профиль. Однако следует учесть некоторые важные моменты. К примеру, нужно отметить, что цена на деревянный материал будет гораздо меньше, чем на металлический, даже если учитывать, что приобретаться будет обработанный материал, обладающий влажностью не больше 12 процентов (если влажность будет больше, то из-за усадки дома, вся конструкция может перекоситься).

Конечно, с металлом проще работать, причем он отличается большей несущей способностью. Однако здесь есть и существенная проблема, которая заключается в заделке соединений, где присутствует вероятность появления мостиков холода, вследствие чего может снизиться комфортабельность нахождения в доме, а также увеличатся расходы по оплате за коммунальные услуги.

Вопрос теплоизоляции при выполнении строительства каркасного дома является одним из основных. Хорошим теплоизоляционным материалом для утепления такой конструкции является минеральная вата, которая обладает хорошими эксплуатационными свойствами, низкими показателями теплопроводности, а также долговечностью и невысокой стоимостью. Помимо этого, ее достоинством можно считать наличие большого выбора элементов материала для утепления разных конструктивных частей дома, учитывая их особенности.

Хорошим вариантом для обшивки каркаса является OSB плита. Также в некоторых случаях с этой целью используется ДСП или многослойная фанера. Но все же преобладает ОСБ, так как она обладает более высокими эксплуатационными показателями.

Важным моментом при строительстве каркасного дома является подготовка бруса, которым будут возводиться стены. Его предварительно нужно обработать с помощью специальных антисептических растворов, которые предотвратят появление гнили и плесени на материале.

Этапы строительства каркасного дома

Перед началом монтажа обвязочного бруса необходимо с помощью уровня проверить насколько ровно и правильно был сделан ростверк. Если были выявлены неровности, их необходимо скорректировать. Все последующие работы выполняются таким образом в указанном последовательности:

  1. Необходимо выполнить укладку первого ряда обвязки. Для нее нужно подобрать брус, у которого сечение будет больше, чем у остального материала. Крепление этого бруса должно осуществляться на анкера и с помощью уголков из металла дополнительно фиксируется по угловым соединениям;
  2. На следующем этапе необходимо установить вертикальные части каркаса и сток. Такие элементы крепятся на первый ряд бруса и соединяются с ним. Установка начинается по углам и далее по всему периметру. Фиксировать их нужно с помощью металлических уголков и болтов. Важный момент: в процессе монтажа стоек следует периодически выполнять проверку вертикальности, для чего нужно использовать отвес. Именно от этого зависит эстетичность постройки и ее надежность;
  3. Выполнять вертикальные стойки, необходимо учитывая проемы окон и дверей. Поэтому в тех местах, где планируется монтаж окон и дверей, нужно сделать запилы на вертикальных стойках и установить в них середину обсадных коробок. Потом к ним нужно будет прикрепить коробки;
  4. Чтобы сделать конструкцию стабильной, нужно установить временные распорки по диагонали. Они монтируются под определенным наклоном к вертикальным стойкам. Благодаря распоркам конструкции до завершения всего каркаса обеспечивается необходимая прочность и надежность;
  5. На этом этапе необходимо выполнить монтаж верхнего бруса и его прикрепление к вертикальным стойкам. Важный момент: в том случае, если вертикальные стойки и нижний ряд были сделаны по уровню, то верхний брус также ляжет полностью ровно;
  6. Соединять верхний брус необходимо с помощью с помощью металлических уголков и болтов. Для закрепления можно использовать и гвозди, но в таком случае, нужно, чтобы они входили в брус не меньше, чем на десять сантиметров;
  7. После выполнения предыдущего этапа, дом уже приобретает определенный вид, поэтому уже можно снять диагональные опоры;
  8. Теперь следует провести установку укосов. Это элементы, которые необходимы для дополнительного укрепления каркаса дома. Их нужно монтировать с двух сторон вертикальных стоек. Закрепляются укосы длинными специальными гвоздями;
  9. На этом этапе работ необходимо установить балки перекрытия. Они крепятся посредством уголков, опирая их на верхний брус;
  10. Последним этапа возведения дома является строительство и утепление кровли.

Устройство кровли

Наиболее распространенным видом кровли при строительстве каркасного дома является двускатная крыша. Двускатная кровля отличается не сложностью монтажа и построением конструкции. Прежде всего, необходимо сделать стропильную систему кровли, соблюдая при этом шаг стропил. Затем выполняется обрешетка из соответствующего бруса. После этого можно приступить к обшивке кровли снаружи кровельным материалом. При этом обрешетку и стропила необходимо устанавливать с таким шагом, который необходим для монтажа кровельного покрытия.

Заранее необходимо позаботиться о приобретении всех материалов для кровельного пирога. Понадобятся теплоизоляционные материалы, материалы для гидроизоляции и пароизоляции.

После монтажа обрешетки в нее необходимо уложить утеплитель. Наиболее распространенным материалом ввиду своих высоких эксплуатационных характеристик является минеральная вата. Она укладывается в пространство обрешетки. Затем выполняется пароизоляция и гидроизоляция, которые необходимы для защиты теплоизоляционного материала от влажности и конденсата, а также для того, чтобы защитить кровлю от проникновения холодного воздуха.

Утепление каркасного дома своими руками пошаговая инструкция

Строительство каркасного дома не заканчивается на возведении стен и кровли. Помимо этого, чтобы сделать его пригодным для жизни, следует выполнить также утепление внутри и провести все коммуникации, не говоря уже про отделку стен, пола и потолков.

Прежде чем приступить к процессу утепления, необходимо правильно подобрать материалы. Теплоизоляцию каркасного дома необходимо проводить не только внутри, но и снаружи сооружения. Утепление изнутри наиболее часто осуществляют с помощью гипсокартона и минеральной ваты. Утепление снаружи каркасного дома выполняется до финишной отделки. Поэтому не стоит спешить и оббивать дом сайдингом или вагонкой.

Прежде всего, следует проложить теплоизоляционный материал. Утепление каркасного дома проводиться следующим образом:

  1. Необходимо выполнить обрешетку, между рейками которой прокладывается теплоизоляционный материал;
  2. Поверх теплоизоляционного материала необходимо проложить пенопласт;
  3. Если в процессе между пенопластом и стойками образовались щели, то их можно заделать с помощью монтажной пены;
  4. При утеплении дома снаружи обрешетку можно не выполнять.

После утепления каркаса дома можно приступать к проведению полноценного ремонта внутри помещения, а именно к чистовой отделке стен, пола и потолков. Чтобы осуществить строительство каркасного дома своими руками видео поэтапно показывает более детальное выполнение всех действий.

Видео каркасный дом своими руками пошаговая инструкция 6х6

remontidei.ru
