Каркасный дом своими руками: пошаговая инструкция

Технология сооружения быстро возводимых зданий пользуется большой популярностью. Эта тема постоянно обсуждается на строительных форумах и вызывает много споров. Плюсы и минусы каркасных домов помогут сформировать общее представление о методе, ознакомиться с этапами возведения объектов.

Плюсы и минусы каркасных домов

Исходя из опыта европейских стран, не возникает сомнений, что скоро каркасно-щитовые дома станут лидерами в малоэтажном строительстве. По сравнению с традиционными системами строительства у технологии имеются свои преимущества, главное их которых – экономичность. Финансовый аспект – один из стимулирующих факторов для обзаведения собственным жильем. Стоимость 1 кв. м меньше в полтора раза пенобетонных блоков, в 2,4 кирпичных стен, в 1,4 раза бруса.

Каркасно-щитовой конструктор собирается усилиями 4 человек за 1,5 месяца. По этому принципу допустимо возвести объект любой сложности до 3 этажей. К тому же, строительство каркасного дома своими руками позволит сэкономить на фундаменте, технике, бригаде рабочих.

К недостаткам причисляют:

1. Впитывание влаги.
2. Риск возгорания.
3. Плохое вентилирование.
4. Чувствительность к вибрации.
5. Недолговечность.

Сложилось ошибочное мнение, что только кирпичные, панельные или деревянные стены хорошо держат тепло. Однако по действующим нормам теплозащиты, современные постройки в некоторых регионах не отвечают стандартным требованиям. Канадские дома со стенами 150 мм по коэффициенту теплозащиты равноценны двойной блочной кладке и вполне пригодны для жилья. В холода при отключении отопления в комнатах долго держится нормальная температура.

Временное или постоянное проживание определяет толщина каркасного дома. Если жилье планируется для сезонного пребывания, отпадает необходимость в закупке дорого утеплителя. Соответственно, толщина стен будет несколько меньше. Для комфортного микроклимата достаточно подложки в 10-15 см. Если речь идет о постоянном жилье, материал укладывают толстым слоем — больше 15 см. В конечном итоге стена получается 20 см без учета наружной и внутренней обшивок.

Как правильно рассчитать толщину каркасного дома

Для этой цели есть специальная таблица с показателями для каждого региона. В формулу вставляют:

• параметры толщины утеплителя;
• коэффициент теплопроводности материала;
• вычисляют параметр.

Вы можете провести расчеты самостоятельно, воспользовавшись нашими строительными калькуляторами здесь.

При заказе домокомплекта на заводе расчеты выполняют на месте, и предлагают заказчику плиты с повышенным запасом прочности. Многие считают, что если они толстые, утеплитель укладывать не нужно. Это заблуждение – без качественной подложки расходы на отопительный ресурс возрастают в разы. Стены каркасной постройки должны напоминать слоеный пирог. Благодаря воздушной подушке между ними, даже в морозы в доме сохраняется тепло.

Каркасный дом своими руками строят по финской или канадской технологиям. Алгоритм процессов одинаков, и состоит из нескольких этапов:

1. Покупки материалов.
2. Заливки основания.
3. Нижней обвязки фундамента.
4. Возведения стен, крыши.
5. Установки окон и дверей.
6. Обшивки стен и утепления.
7. Внутренней отделки.

Чтобы избежать потерь тепла и обеспечить хорошую вентиляцию, при строительстве объекта важно придерживаться адаптированной технологии.

Как построить каркасный дом: заливка фундамента

Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:

При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.

Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.

Монолитное основание

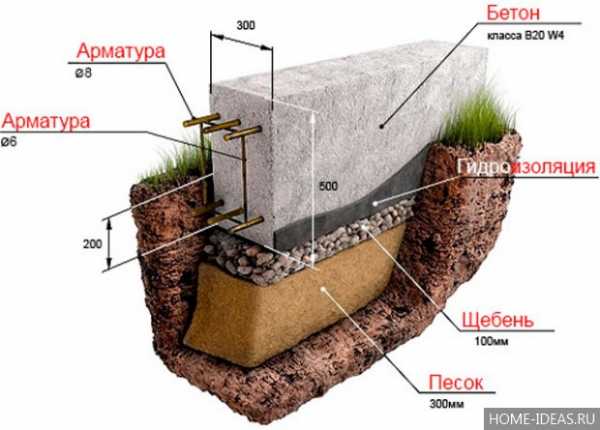

Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:

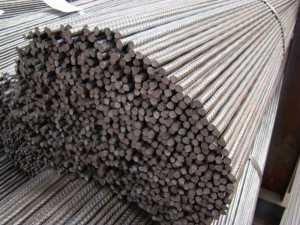

• арматурные стержни;
• песок, щебень разных фракций;
• стальная проволока;
• цемент;
• гидроизоляция;
• инструменты: пила, лопата, строительный миксер.

После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.

Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.

На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.

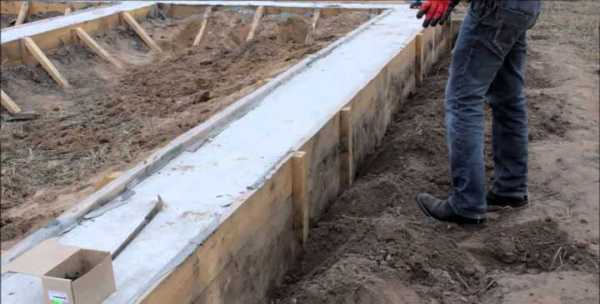

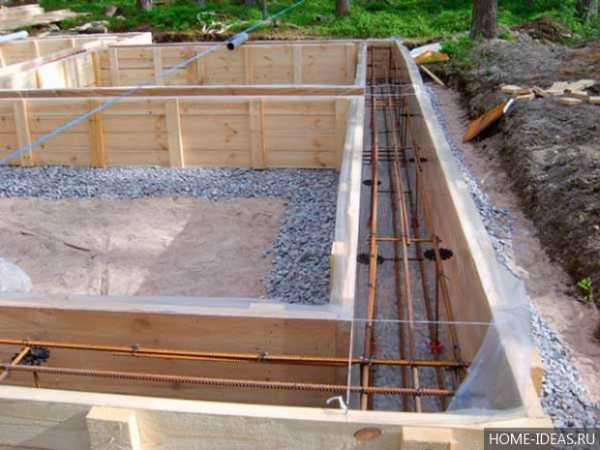

Строительство опалубки и заливка раствора

На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.

Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.

Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.

Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.

Каркасный дом своими руками: пошаговая инструкция

Чтобы пол не впитывал влагу из бетона, сверху фундамента прокладывают 2 защитных слоя из битумной мастики. Другие варианты – рубероид или гидроизол. Многие по периметру распределяют жидкую гидроизоляцию, на нее приклеивают рулонный материал.

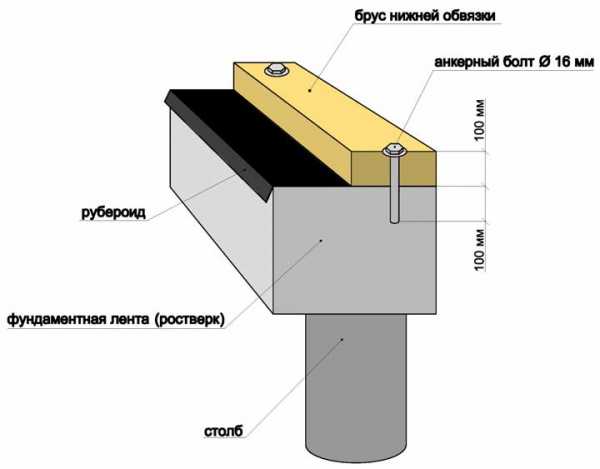

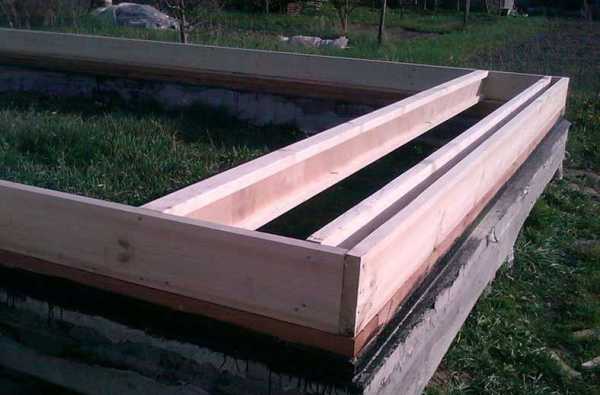

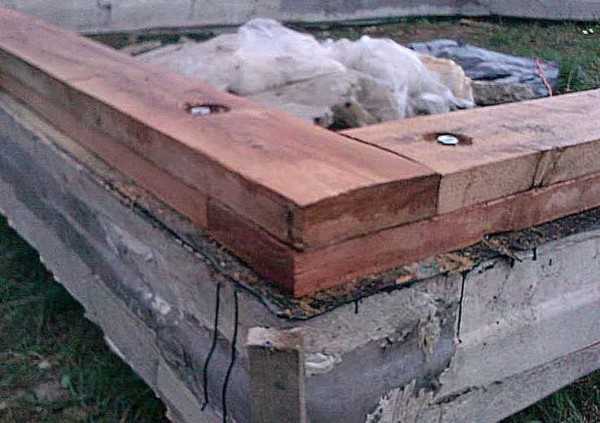

Нижняя обвязка фундамента

Обвязкой называют укладку досок и соединение их с бетонным основанием. Только после монтирования лежней – сухих хвойных брусьев сечением 150 х 150 мм, обработанных антипиренным составом и специальными пропитками, приступают к строительству стен. Для экономии многие выбирают две толстые доски, скрепляют их гвоздями шагом 20 см.

Процесс начинают с углов здания. Края выравнивают по контуру. Сверху кладут следующую доску с перекрытием стыка первого ряда, чтобы получился замок. Это выглядит так:

Для соединения с фундаментом используют шпильки. Сначала сверлят отверстия глубиной 100 мм, в которые забивают крепежные элементы. Варианты фиксации:

• анкерные соединения, заранее вмонтированные в бетон;
• клиньевые болты;
• заколачивание гвоздей в замурованные деревянные пробки.

На финишном этапе стыки закрывают джутовой лентой. Между собой доски скрепляют уголками или скобами. К лежню на ребро ставят доску обвязки с таким же сечением и приколачивают длинными гвоздями с шагом 40 см. В конце еще раз проверяют углы и диагонали, перекосы с брусьев устраняют электрорубанком.

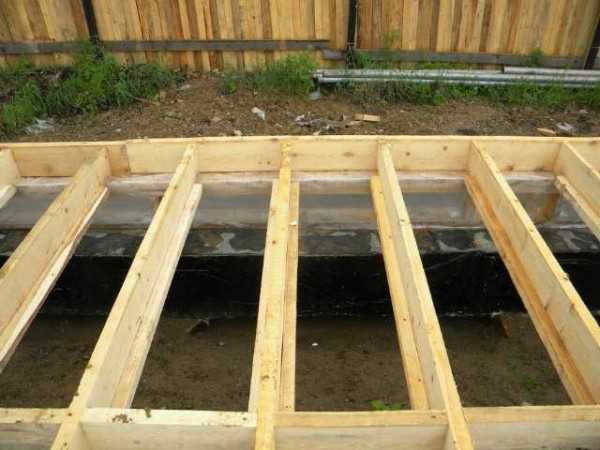

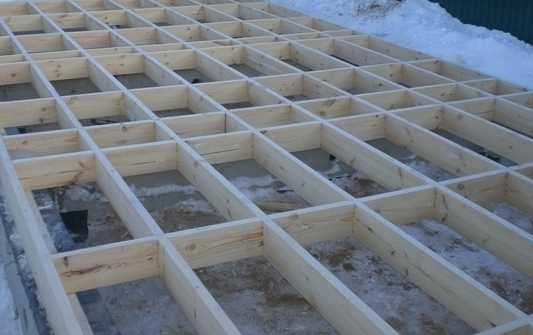

Как сделать обвязку и лаги

Следующими монтируют поперечные лаги. Доски с сечением 150 х 50 мм, перевернутые на бока, с шагом 40 см косыми гвоздями 9 см приколачивают к торцу и нижнему брусу слева и справа. Если они длинные, но уложен поперечный брус, сверху набивают перемычки длиной по 45 см.

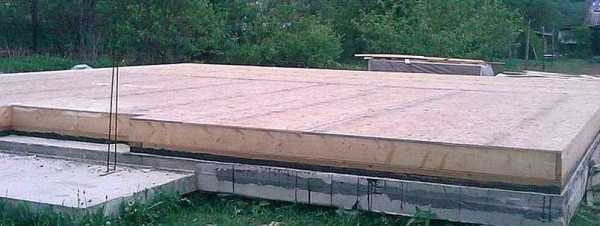

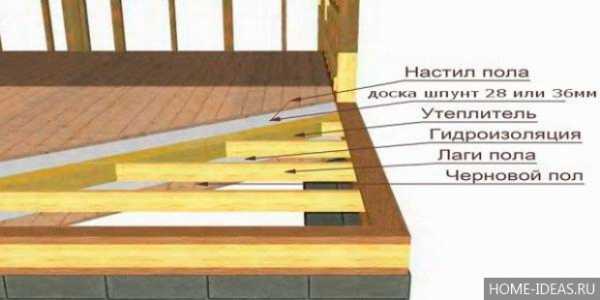

Настил пола

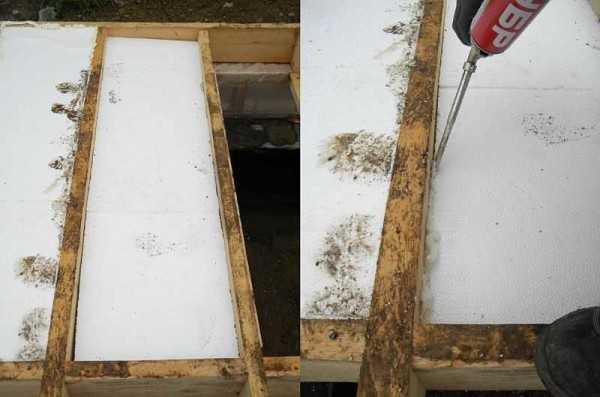

После монтажа обрешетки между ячейками настилают гидроизоляционную пленку, на нее — утеплитель. Бюджетный вариант — пенополистирол от 15 кг/м3 толщиной 150 мм. Утеплитель режут ножовкой, укладывают в 2 слоя. Материал распределяют так, чтобы кромки полотен второго ряда не совпадали с первыми, иначе листы сдвинутся. Для фиксации пенопласта внизу решетки по периметру набивают черенковый брус 50 х 50 мм. Швы задувают монтажной пеной.

Материал накрывают пароизоляционной мембраной, затем сооружают настил. Для чернового пола выбирают фанеру, шпунтованные доски или дешевые плиты OSB-3. Полотна застилают поперек решетки. Для надежности листы кладут в шахматном порядке или перпендикулярно лагам.

Настил крепят к лагам саморезами 50 мм или ершенными гвоздями. Сначала на тыльную сторону листов наносят клей, затем приколачивают через каждые 15 см по краю и с шагом 30 см посередине. Между сегментами со всех сторон оставляют зазор в 3 мм.

Теперь для возведения стен нужен каркас: деревянный или стальной. Популярное решение – дубовый брус, лиственница или другая древесина с плотной структурой. Такие конструкции дешевле металлических аналогов на треть. До начала монтажа их строгают, обрабатывают пропитками от возгорания, загнивания, вредителей.

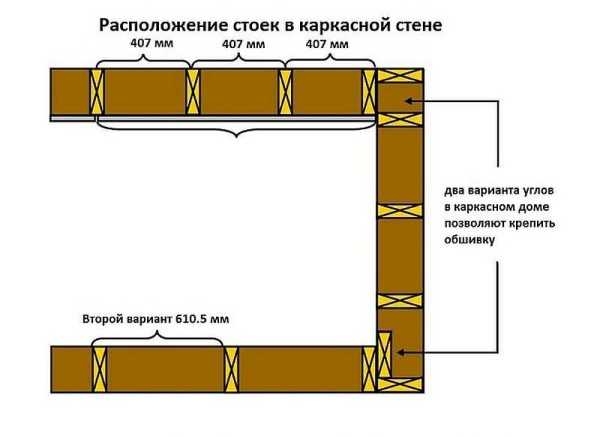

Монтаж вертикальных стоек

Как построить каркасный дом, чтобы в нем долго прожить без ремонта? Соблюдать последовательность этапов и учитывать все строительные нюансы. В первую очередь это касается крепления деталей. При возведении остова сначала устанавливают угловые стойки. Если для соединения выбраны нагели, отступают от краев до 10 см, в торце выполняют отверстия больше длины нагеля на 1 см, вертикально крепят брус.

Теперь выбирают способ крепления промежуточных продольных стоек. Первый – фиксация к обвязке с частичной или полной врубкой, или соединение оцинкованными уголками. Второй способ проще и надежнее, хотя увеличивает стоимость проекта.

Принцип установки верхних брусьев аналогичен монтажу нижней обвязки. Горизонтальные конструкции стыкуются в углах с вертикальными стойками, соединяются 2 гвоздями и уголками.

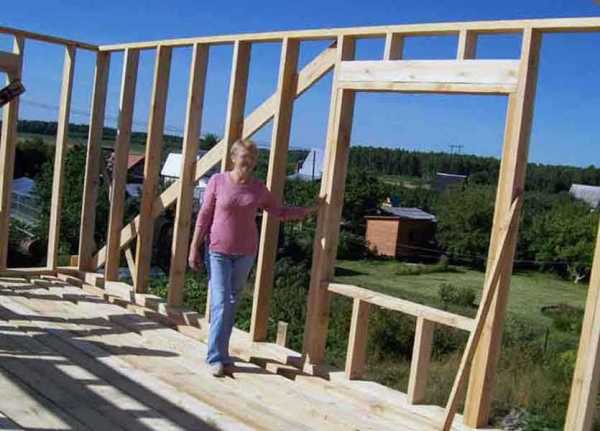

Как возвести стены

Как сделать каркасный дом: сначала собрать пролеты на земле, затем поднять наверх или собирать на месте? Обычно их уже готовыми крепят к нижнему основанию. Первый пролет прибивают к полу и поддерживают укосинами, второй соединяют со стойкой первого и так по периметру.

Независимо от принципа соединения стоек, их укрепляют временными укосинами. Это усиливает нижнюю обвязку до момента установки постоянных опор, придающих каркасу жесткости и устойчивости к ветровым нагрузкам. После монтажа всех конструкций:

• костяк вымеряют отвесом и уровнем;
• временные подпорки убирают;
• к каждой опоре привинчивают по 2 планки сверху и снизу.

Окна, двери

Дверные и оконные проемы устанавливают в местах согласно проекту. Сначала по сторонам ниш закрепляются стойки, затем перемычки вверху и внизу. Внутренние перегородки монтируют также как и каркас, обвязывают досками для жёсткости.

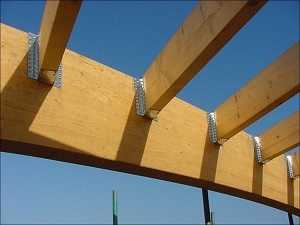

Потолок

Процесс состоит из нескольких этапов:

1. В брусе вырубают пазы для балок.
2. В проемы вставляют поперечные конструкции, прибивают гвоздями, прикручивают стальные уголки.
3. Внутри по перегородкам устанавливают опоры, соединяют с верхними и нижними брусьями.
4. Настилают потолочный щит из шпунтованных досок.
5. Укладывают пароизоляционный слой, сверху утеплитель и гидроизоляционную мембрану.
6. Сооружают черновой пол.

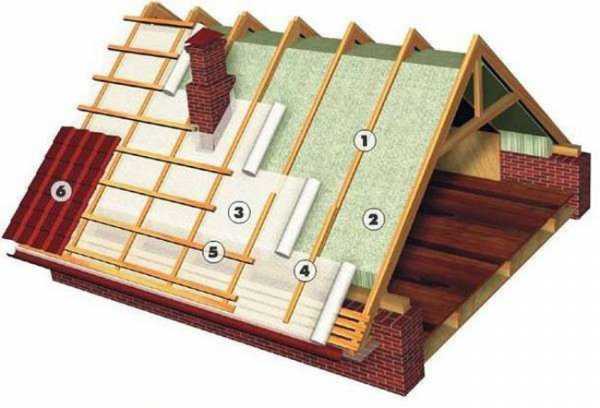

Крыша

Для устройства выбирают: мансардную, многощипцовую, односкатную или многоскатную крышу с уклоном от 10°. Для расчета стропил и шаговой обрешетки используют строительные таблицы или наши строительные онлайн калькуляторы.

1. Стропилы собирают внизу из бруса. Для этого 2 доски сращивают между собой вверху под углом, затем поднимают на место.
2. Сначала стропильные пары устанавливают на фронтонах со свесом 400-500 мм.
3. Наклон ската регулируют, конструкции монтируют к верхней обвязке.
4. Остальные части системы устанавливают с шагом 700 мм.
5. Затем их интегрируют коньковым бруском, служащим опорой для верхних стропил, крепят в пол лапы.
6. Строят сплошную или редкую обрешетку с сечением 25 х 30 см, фиксируют на стропилах боковыми контрейками. Шаг брусьев такой же, как у стропил.

К внутренней стороне стропильных ног степлером пристегивают пароизоляционную мембрану. Стыки герметизируют скотчем, пространство между брусьями заполняют теплоизоляционными плитами, затем диффузной пленкой. На финишном этапе настилают кровлю. Алгоритм процесса наглядно представлен на картинке.

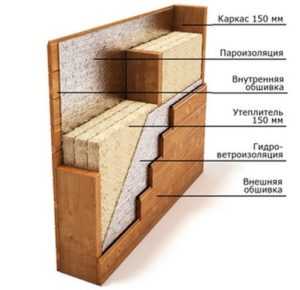

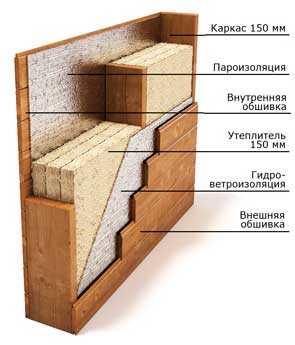

Утепление стен

Выбирают защитный материал с толщиной 50 мм: пенополистирол, минеральную вату или пенопласт.

1. Закладывают маты между вертикальными стойками остова. При двойном настиле стыки полотен не должны совпадать. Для защиты от влаги с наружной стороны настилают гидроизоляцию.
2. Затем набивают обрешетку из тонких реек, соответствующих толщине утеплителя. Это обеспечит движение воздуха.
3. Со стороны комнат растягивают пароизоляцию, фиксируют степлером. Стены облицовывают толстой фанерой, гипсоволоконными листами или вагонкой. Основание для отделки гипсокартоном готово.
4. Снаружи стены обшивают отделочным материалом: блок-хаусом, сайдингом, евровагонкой.

Осталось облагородить дом внутри и отпраздновать новоселье. Нюансов в строительстве сборных каркасно-щитовых домов – великое множество. Опыт и знания придут в процессе.

Полное видео как построить каркасный дом



o-remonte.com

Строительство каркасного дома своими руками: Пошаговая инструкция +Видео

Эстетичные каркасные дома, технология изготовления стен которых обеспечивает теплоту внутренних помещений, пригодны для любых климатических зон. Но не только в этом преимущества каркасной технологии строительства.

Каркасные строения в настоящее время становятся все популярней из-за своей невысокой стоимости и хорошихэксплуатационных характеристик. Простота постройки небольшого каркасного дома позволяет заняться его возведением, даже если у вас не очень большие навыки в строительстве. Для малого веса каркасных стен пригодны самые простые виды фундаментов – мелко заглубленная лента, свайный и точечный фундамент. Настоящая инструкция по строительству каркасного дома своими руками написана на примере одноэтажного дома, на бутовом фундаменте и рассчитана на непрофессионалов.

Поэтапное руководство постройки каркасного домика

Прежде чем приступить к строительству дома требуется определиться с местом застройки на участке, разработать или купить готовый проект, получить разрешение на строительство.

После того, как подготовительный этап завершится, обзаведитесь необходимым инструментом. Ниже приведён список инструмента и приспособлений, которые нужны при строительных работах.

Список приспособлений и инструмента:

• Топор
• Молотки и гвоздодёр
• Ножовка по дереву
• Шуруповёрт (шуруповерт желательно иметь хорошего качества, так как он достаточно активно участвует в сборке каркасных стен)
• Дрель
• Стамеска
• Рулетка (рулеток лучше иметь несколько, разной длины, для самой большой желательно быть длиннее диагонали строящегося дома)
• Лестница
• Строительные леса (леса могут быть самодельными, главное в них – надёжность)
• Лопата (для работ по устройству фундамента)
• Малярные кисти для обработки пиломатериалов антисептиками
• Уровень, гидроуровень и отвесы
• Прочная капроновая веревка для разметки и проверки геометрии
• Бетономешалка.

Приветствуется наличие электроинструмента (дисковой пилы, лобзика). Это облегчит процесс раскроя пиломатериалов.

Устройство фундамента

Любой дом начинается с изготовления фундамента. Для нашего дома мы выбрали бутовый фундамент, хотя также рекомендуем использовать свайный фундамент. Выполняется он следующим образом:

Выравниваем площадку, на которой будет возводиться дом;

1. Делаем разметку пятна застройки в соответствии с проектом. В полученном прямоугольнике по углам вбиваем колышки. Также делаем разметку внутренних стен дома, под которые будет заливаться фундамент и тоже отмечаем её колышками.

Копаем траншею по периметру дома и по линии внутренних стен на глубину 70 – 75 см. Ширина траншеи должна быть больше ширины готового фундамента на двух кратную толщину опалубки. Перед установкой опалубки выравниваем стены траншеи и утрамбовываем дно.

Примечание: Ширину фундамента желательно сделать такой, чтобы на нём могла разместиться каркасная стена и концы балок перекрытия.

Устанавливаем опалубку с двух сторон траншеи. Щиты опалубки выполняются сплошными из обрезной доски одинаковой толщины 20 или 25 мм, стандартных брусков 40*50 или 50*50 мм и гвоздей 70 – 80 мм. По высоте щиты должны быть как минимум на 40 см выше нулевого уровня земли. Гидроуровнем проверяем горизонтальность опалубки.

Делаем подошву для бутового фундамента. Для этого дно траншеи заполняем камнями, колотым кирпичом, кусками битого шифера и подобным, на 30 % глубины. Затем засыпаем песок слоем в 20 сантиметров и, не жалея, проливаем водой. Операцию засыпки песка и пролива водой повторяем несколько раз (3 – 5) до тех пор, пока уровень песка не перестанет уменьшаться с уходом воды.

Выполняем металлическую обвязку фундамента для обеспечения жесткости. Обвязка выполняется из арматуры, сетки и проволоки. Арматура ставится вертикально, сетка горизонтально, связываем места пересечения проволокой.

Готовим бетонный раствор. В состав бетонного раствора входит:

• Цемент марки М-500
• Песок
• Гравий мелкий
• Вода

Оптимальные пропорции бетона: цемент/песок/гравий – 1:3:5, то есть на 1часть цемента 3 части песка и 5 частей гравия. Можно добавить присадки для исключения микротрещин и увеличения растекаемости бетона. Количество воды зависит от влажности песка и гравия, бетонный раствор должен быть густым. Важно не перелить воду, что снижает качество фундамента. Раствор готовят по мере использования, его нельзя оставлять на следующий день, так как он схватится и будет непригоден для работы.

Выполнив работы по фундаменту и дождавшись затвердения бетонной смеси, можно приступать, наконец-то, к строительству каркасного дома.

Важно: при производстве фундамента надо определиться, будет ли в доме печь. Если Вы планируете установку печи, сделайте под неё бетонную площадку.

Установка каркасных стен

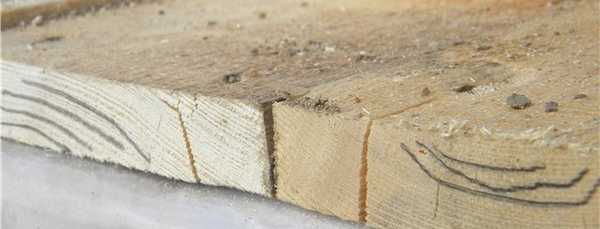

Каркас стен деревянного дома должен выполняться из качественной высушенной доски или бруса.

Для изготовления каркаса применяется:

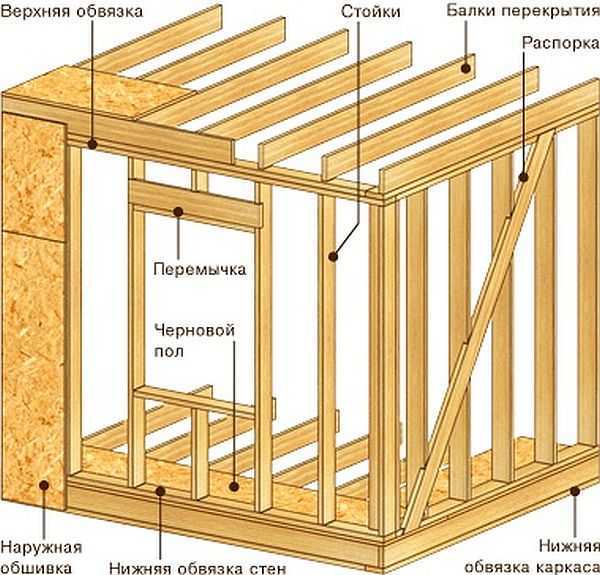

Конструктивно каркасный дом состоит из нескольких элементов: нижняя и верхняя обвязка, вертикальные стойки по высоте, фиксирующие откосы, балки перекрытий, оконные и дверные проёмы, стропила.

Перед монтажом обвязки каркаса, необходимо выполнить гидроизоляцию фундамента рубероидом или гидроизолом в два слоя.

Доски обвязки необходимо обработать антисептиком.

При устройстве обвязки доски в углах и в местах стыков по длине соединяются в полдоски. Для этого выбирается половины толщины у каждой доски в месте соединения. Для обеспечения прочности соединения в стыке высверливается отверстие с установкой в него сухого шканта. Шкант должен входить в отверстие с усилием. Выполнив нижнюю обвязку по фундаменту, проверяем геометрию (одинаковость диагоналей и горизонтальность обвязки).

Нижняя обвязка выполняется по высоте из двух досок. В верхней доске делаются пропилы для установки вертикальных стоек. Расстояние между стойками делается 0,55 – 0,6 метра, по стандартной ширине теплоизоляционных материалов. Для оконных проёмов стойки ставят на ширину окна и связывают горизонтальными перемычками. То же самое касается дверных проёмов.

Установленные в пропилы стойки для устойчивости соединяем с нижней обвязкой временными откосами. Откосы прибиваются с внутренней стороны стен.

Выставив по периметру дома вертикальные стойки, выполняем верхнюю обвязку. Верхняя обвязка также состоит из двух досок по высоте. В первой доске делаем пропилы аналогично нижней обвязке, и вставляем в них стойки. Вторая доска будет служить мауэрлатом для стропил.

Важно: В процессе монтажа каркасной стены не забывайте проверять геометрию (диагонали и вертикальность стоек), чтобы не было завалов и перекосов.

Ну вот, каркас стены готов. Теперь зашиваем наружные стены черновым материалом. Это может быть фанера, плита OSB, ДСП, дюймовка, на Ваше усмотрение.

Конструкция крыши каркасного дома

После обшивки наружных стен ставятся стропила. Стропильная система может быть различной конструкции. Наиболее простая – треугольная. Для её изготовления «на земле» собираются одинаковые треугольники в необходимом количестве, устанавливаются на стены с врезкой в мауэрлат или крепятся усиленными уголками.

По стропилам сверху натягивают ветрозащитную плёнку, по ней устанавливают вдоль стропил брусок 50*50. По бруску крепится обрешётка из обрезной доски 25 мм. Шаг обрешётки зависит от кровельного материала, который вы собираетесь использовать. Если предполагается монтаж мягкой кровли, вместо обрешётки используют плиту OSB, толщиной 9 мм.

Брусок по стропилам служит для образования вентиляционного зазора между кровельным покрытием и стропилами.

Важно: все доски конструкции каркасных стен необходимо обрабатывать антисептиком.

Так как каркасный дом не требует усадки, после монтажа стропильной системы можно произвести установку окон. В настоящее время самой простой является установка пластиковых окон. Если каркасные стены выполнены тщательно, с правильной геометрией, монтаж пластиковых окон самостоятельно не составит затруднений. Потребуется лишь установить оконный блок в проём, выровнять его при помощи прокладок и закрепить в проёме. Для упрощения работ с наружной стороны проёма можно прибить ограничивающую доску. Зазоры между оконным блоком и проёмом заполняются монтажной пеной.

Установка входной двери происходит аналогично.

Утепление каркасного дома

После закрытия внешнего контура каркасного дома, приступаем к теплоизоляции стен.

Теплоизоляция стен процесс важный, поэтому подробнее об утеплении каркасных стен рассказано в статье «Конструкция стен каркасного дома». После изучения вопроса, как построить каркасный дом, надеемся, в скором времени Вы отметите новоселье.

Эстетичные каркасные дома, технология изготовления стен которых обеспечивает теплоту внутренних помещений, пригодны для любых климатических зон. Но не только в этом преимущества каркасной технологии строительства.

Каркасные строения в настоящее время становятся все популярней из-за своей невысокой стоимости и хороших эксплуатационных характеристик. Простота постройки небольшого каркасного дома позволяет заняться его возведением, даже если у вас не очень большие навыки в строительстве. Для малого веса каркасных стен пригодны самые простые виды фундаментов – мелкозаглубленный ленточный, свайный и точечный фундамент. Настоящая инструкция по строительству каркасного дома своими руками написана на примере одноэтажного дома, на бутовом фундаменте и рассчитана на непрофессионалов.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Пошаговая инструкция строительства каркасного дома самому: +Видео

На сегодняшний день индивидуальное строительство становится всё более распространенным в России. Если Вы хотите построить дом и рассматриваете именно малоэтажные проекты, то обратите внимание на каркасные дома. Это один из наиболее бюджетных вариантов, к тому же технология строительства каркасного дома весьма проста, а сам он будет очень комфортным и прослужит вам долгие годы.

[conten

А разобраться с процессом постройки каркасного дома своими руками Вам поможет наша пошаговая инструкция. Всё строительство включает в себя несколько этапов, рассмотрим по порядку каждый из них.

Подготовка места и фундамента для будущего дома

Прежде всего, определитесь с расположением дома. Место для строительства каркасного дома должно быть сухим и хорошо продуваемым, грунт также не должен содержать большое количество влаги – это сделает Ваш дом совсем не долговечным. Площадка для строительства должна быть идеально ровной, если это не так, перед тем как начать заливку фундамента – разровняйте поверхность.

После того, как выровняете поверхность, можно приступать к подготовке траншеи. Вы должны вырыть траншею по размерам постройки, глубиной около 80 см. Совсем небольшая глубина объясняется легкостью даже двухэтажного каркасного дома. Глубину траншеи следует увеличить примерно в 2 раза в зависимости от климатических условий. Соответственно в регионах, где грунт промерзает сильнее, глубина траншеи должна быть около 1,5 метров.



После того как траншея готова, можно приступать к опалубке. Лучше всего собирать её из обрезных досок. Их ширина должна ровняться ширине котлована, а высота должна быть на 40 см. больше, чем глубина траншеи.

Затем начинается процесс заливки фундамента. На дно траншеи укладывается смесь из битого шифера, кирпича, камней и засыпается песком. Затем вся эта смесь тщательно проливается водой. Процедура с песком и водой повторяется около 4 раз, как только песок перестанет оседать, этот процесс можно завершить. Далее изготавливается каркас основания дома. Для этого используйте трубы, любую арматуру, швеллер и т.д. Конструкция будет гораздо надежней, если детали между собой вы будете сваривать.

Последний этап – это подготовка бетонной смеси из песка, цемента, мелкого гравия и воды, а также, непосредственная заливка. Готовая смесь постепенно заливается в траншею, тщательно разравнивается и утрамбовывается.



Проект каркасного дома

Лучше всего разработку проекта доверить профессионалам, так как это достаточно серьёзный процесс. Проект обязательно должен быть привязан к месту строительства, и согласован с различными службами, которые наверняка будут вносить в него свои изменения. Технология строительства каркасного дома предусматривает прокладку инженерных систем на определенных этапах, всё это необходимо учесть в плане.

Если Вы всё же решите делать проект самостоятельно, учитывайте, что кроме всего вышесказанного, каркасный дом не должен быть очень больших размеров: лучше, чтобы длина стены не превышала 8 метров. Кроме того, при подготовке проекта важно решить: будете ли вы использовать дом сезонно, или планируете жить в нем круглый год. Во втором случае, Вам необходимо утеплить дом.

Сборка нижней обвязки

После того, как фундамент подготовлен, необходимо провести гидроизоляционные работы. Для этих целей используется рубероид, лучше всего – в 2 слоя. Гидроизоляционный слой предотвратит попадание влаги в дом и на древесину, и обезопасит конструкцию от гниения.

Нижняя обвязка – это основание всего каркаса. Она укладывается из предварительно обработанного антисептиком бруса по всему периметру фундамента, на высоте, равной ширине двух брусьев. Брусья плотно соединяются между собой и с фундаментом.

На этом же этапе укладываются лаги пола. Для этого в брусе вырезаются пазы, в которые и следует уложить лаги на расстоянии не более 60 см.

После этого, на лаги необходимо закрепить бруски и уложить на них черновой пол, для которого можно использовать любой вид доски. Далее укладываются пароизоляционный материал и утеплитель. В качестве утеплителя можно использовать минеральную вату либо пенопласт. Сверху всё застилается обрезными досками 40х150 мм., уплотняется скобами и клиньями, а также прибивается к лагам.

Строительство каркаса

Теперь мы переходим к одному из самых важных этапов сборки каркасного дома, предусмотренному пошаговой инструкцией. Так как каркас – это «скелет» дома, который будет нести нагрузку всей конструкции, на этом этапе следует быть особенно внимательными.

Каркас дома может быть металлическим или деревянным. В первом случае, для работы вам понадобятся металлические профили и сварочное оборудование.

Для изготовления же деревянного каркаса следует использовать твердые породы древесины, такие как дуб, лиственница или сосна.

На этом этапе стойки, подготовленные по высоте дома, устанавливаются в пазы нижней обвязки. Для устойчивости они закрепляются при помощи укосин (временных), связываются обвязками и ригелями. После того, как все вертикальные стойки установлены, можно приступать к их соединению с верхней обвязкой. Это делается также с помощью пазов, предварительно сделанных в брусе. Расстояние между пазами нижней и верхней обвязки должно быть абсолютно одинаковым, чтобы не допустить перекосов всей конструкции.

Когда верхняя обвязка установлена, временные укосы убираются и устанавливаются постоянные, которые добавят каркасу прочности.

Возведение стен каркасного дома

Следующим этапом можно приступить к наружной обшивке стен дома. Для этого можно использовать доски, вагонку, сайдинг, псевдобрус и др. материалы. Стена обшивается сплошным щитом, при этом не заколачиваются только оконные и дверные проемы.

После того, как все стены готовы, можно начинать утепление с помощью минеральной ваты, пенопласта, пенополистирола или других материалов на Ваше усмотрение. Здесь важно учесть, что если Вы будете проживать в доме круглый год, толщина утеплителя должна быть не менее 5 см.

Утеплитель укладывается между балками, на все пространство, без каких-либо пустот. Поверх утеплителя закрепляется гидроизоляционная пленка. Изнутри стены каркасного дома можно обшить гипсоволокнистыми плитами или ОСП.



Монтаж потолка и крыши каркасного дома

Потолок каркасной конструкции крепится на балки, установленные на верхней обвязке с помощью пазов и гвоздей. Балки должны быть объединены и верхней и нижней обвязками для устойчивости и надежности конструкции. Далее устанавливается потолочный щит из шпунтованных досок. Здесь также важным моментом является утепление и гидроизоляция потолка. Изначально на потолочный щит укладывается пароизоляционный материал, который крепится рейками либо степлером. Затем, настилаются полимерные мембраны или специальные пленки с пароизоляционным эффектом. На уровне балок перекрытия укладывается утеплитель. Им должно быть заполнено все пространство без зазоров. Поверх него снова укладывается гидроизоляционный материал. Если вы строите двухэтажный каркасный дом, последний слой гидроизоляционного материала закрывается щитом из досок, поверх которого укладываются лаги, а на них настилается пол второго этажа.

Технология строительства каркасного дома позволяет выполнить крепление основных элементов крыши самыми различными способами, это зависит от того, какой уклон и количество скатов Вы выберете, а также от кровельного материала, размеров и количества стропил.

Наиболее распространенный вариант — двухскатная крыша. Под ней можно обустроить мансарду или чердак, расширить жилое пространство каркасного дома. К тому же, соединение стропил в коньке – наиболее удобный вариант. В таком случае, стропила стыкуются краями с помощью торцевого соединения под выбранным вами углом. Далее монтируется прореженная или сплошная обрешетка крыши, её тип выбирается исходя из типа кровельного материала. Наиболее подходящим материалом кровли является битумная черепица, металлочерепица или профнастил. Эти материалы легко монтировать, они достаточно легкие и доступные.

Каркасный дом – действительно комфортный и доступный вариант индивидуального строительства. Если вы считаете, что этот вариант Вам подходит, перед началом работы Вам нужно тщательно продумать и спланировать все этапы. Надеемся, наша пошаговая инструкция будет Вам полезна!

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Каркасный дом своими руками пошаговая инструкция. Проекты, чертежи

Содержание статьи:

Каркасные дома быстро возводятся, теплые и комфортные. Именно поэтому их часто выбирают в качестве основного жилого или дачного домика.

Выбираем проект: зачем нужен каркасный дом?

Если строить каркасный дом своими руками, то сначала надо выбрать проект. Для выбора следует определить назначение дома и другие условия. Дом для постоянного проживания должен обладать несколько иными характеристиками, чем дачный домик. Дача, в которую приезжают только летом, будет отличаться по характеристикам от варианта с круглогодичным пребыванием. Разумеется, дома в которых будут жить в зимнее время или приезжать в них периодически, должны отличаться лучшим теплосохранением.

Другим аспектом выбора проекта является доступность энергоносителей. Если газовая магистраль поблизости отсутствует, то наиболее удобный и дешевый вариант отопления исключается. Для обогрева электричеством больших помещений требуется надежная электрическая сеть со стабильным напряжением. В небольших деревнях и поселках нередко напряжение пониженное, а сеть не способна выдержать значительную нагрузку.

Все эти особенности следует своевременно изучить, чтобы подобрать оптимальный по размерам и другим характеристикам проект.

Плюсы каркасных домов

Благодаря современным технологиям каркасные дома ни в чем не уступают традиционным вариантам из бревен, бетона или кирпича. Они обладают необходимым уровнем прочности и надежности, достаточно долговечны.

Среди преимуществ каркасных зданий следует отметить быстрый процесс возведения и относительно низкую стоимость процесса.

Отделку можно выполнять в любое время года. Все поверхности такого дома получаются ровными, что существенно облегчает процесс отделки.

Поскольку здание легкое, то на фундаменте для каркасного дома можно сэкономить. Массивное основание не требуется, можно выбрать простые в обустройстве, легкие варианты.

Теплопроводность стен у такого типа домов низкая. Благодаря этому помещения быстро прогреваются даже холодной зимой. Летом же высокая теплоизоляция защищает от излишней жары, препятствуя перегреву.

Чтобы сделать каркасный дом пожаробезопасным, деревянные элементы обрабатывают специальными пропитками. Также используются материалы, обладающие устойчивостью к возгоранию.

Стены каркасного дома паропроницаемые, что обеспечивает вентиляцию без активной теплопотери.

Варианты проектов каркасных домов

Рассмотрим несколько проектов каркасного дома.

Первый вариант имеет жилую площадь 10,72 кв.м, а общая площадь составляет 34,7 кв. м. Дом одноэтажный с мансардой. Внизу располагается кухня, которая совмещена с прихожей, одна комната и лестница, ведущая в мансарду. Внешние размеры дома составляют шесть на четыре метра.

Проект каркасного дома 6х4. Фото

Второй проект имеет общую площадь в 44,35 кв. м и жилую площадь – 13,63 кв. м. Его внешние размеры составляют шесть на пять метров. Дом имеет кухню-прихожую площадью 11,25 кв. м, комнату и мансарду. При входе в дом располагается небольшое крыльцо с крышей, оберегающей от осадков. Пол первого этажа и мансарда дополнительно утепляются материалами Knauf. Черновой пол выполнен из ОСП.

Проект каркасного дома 6х5 с мансардой. Фото

Третий проект каркасного дома обладает жилой площадью 37,24 кв. м. При этом общая площадь составляет 72.7 кв. м. Дом имеет два этажа. На первом располагается гостиная. Кроме того там находится кухня, холл и кладовая. Вместо кладовой может быть обустроен санузел. На втором этаже располагаются комната и спальня. Вход в спальню осуществляется через комнату, т.е. она является проходной.

Проект каркасного дома 6х8 с мансардой. Фото

Четвертый проект – одноэтажный каркасный дом с мансардой, длина которого составляет 9м, а ширина – 6. Жилая площадь дома – 49,17 кв.м. Общая площадь – 68,51 кв. м. На первом этаже находятся большая и маленькая комнаты. В большой располагается лестница, ведущая в мансарду. Кроме того, на первом этаже находятся небольшой холл, санузел и кухня. Комната мансарды занимает половину площади, а вторая половина представляет собой так называемый «второй свет» над большой комнатой первого этажа.

Готовый проект каркасного дома 6х9 с мансардой. Фото

Пятый проект представляет собой совсем небольшой одноэтажный дачный домик, жилая площадь которого составляет 9,95 кв. м, общая площадь – 16, 95 кв. м, а размеры 5 на 4 метра. Планировка дома предельно простая. Внутри есть кухня, маленький коридор и жилая комната.

Проект каркасного дома 5х4. Фото одноэтажного дома

Шестой проект – каркасный дом с мансардой. Жилая площадь его составляет 49,53 кв. м, а общая – 87,14 кв. м. На первом этаже находятся две комнаты, холл, кладовая и кухня. В мансардном пространстве находится непосредственно мансарда и еще одна комната.



Проект каркасного дома 7х8 с мансардой. Фото

Седьмой проект – дом с жилой площадью 46,46кв. м и общей – 86.05 кв. м. На первом этаже располагается гостиная, просторный холл с лестницей, кухня и санузел. В мансардном этаже также имеется просторный коридор, по бокам от которого находятся две комнаты.

Проект каркасного дома 6х9 с мансардой. Фото

Восьмой проект представлен домом с жилой площадью 56,22 кв. м, общей площадью 84,96 кв. м. На первом этаже находятся гостиная и еще комната, коридор, санузел и кухня. В мансарде имеется холл, одна маленькая комната и две относительно просторные.

Готовый проект каркасного дома 6х9 с мансардой. Фото

Процесс строительства каркасного дома: основные этапы

Этап первый: закладка фундамента

При выборе фундамента для каркасного дома следует учитывать геологические особенности участка. В большинстве случаев выбираются свайно-ростверковый вариант, также используются свайные и ленточные фундаменты.

Свайно-ростверковый фундамент применяется для возведения каркасного дома, поскольку он надежен и относительно дешев. Для обустройства чаще выбирают сваи ТИСЭ с расширенной пяткой. Благодаря пятке свая лучше сопротивляется пучению и отличается лучшими несущими характеристиками, чем обычная свая.

Фундамент для каркасного дома своими руками. Фото

Для заливки свай бурят скважины, в которые вставляется опалубка из трех слоев рубероида. Можно использовать пластиковые или асбестоцементные трубы нужного диаметра. Внутрь вставляется арматура, связанная треугольником или квадратом.

После заливки свай устанавливают опалубку для ростверка. Это бетонная лента по периметру здания. В опалубку укладывают арматуру и связывают ее, соединяя с элементами арматуры из свай.

Чтобы потом к ленте крепить обвязочный брус, устанавливают шпильки на расстоянии 1 – 2 метра. Обязательны они рядом с углами, на расстоянии 30см. Остальные устанавливают в зависимости от особенностей дома. Они не должны располагаться реже, чем через 2 метра и на стену их должно быть не менее двух.

Когда все готово заливают бетон и закрывают его полиэтиленом. Это требуется, чтобы материал не высыхал, а набирал прочность.

Этап второй: устанавливаем нижнюю обвязку и пол

Когда строим каркасный дом своими руками, то обязательно надо помнить про гидроизоляцию фундамента. Верхняя поверхность ленты промазывается битумной мастикой, прокладывается рубероидом или гидроизолом. Если этого не сделать, то деревянный каркас будет тянуть влагу и гнить.

Каркасный дом своими руками. Пошаговое фото

Далее технология строительства каркасного дома предполагает укладку лежней. Это доски толщиной 5см и шириной 15см. Длина выбирается в зависимости от размеров фундамента. В нужных местах в досках просверливают отверстия под шпильки. Поверх первого ряда укладывают второй с перекрытием стыков. Вместо двух рядов досок можно использовать один ряд бруса, но он дороже и имеет меньшую несущую способность.

Обвязка и лаги

К лежню прикрепляют обвязку. Используют доску такого же размера, поставленную на ребро. Ее выравнивают по краю и прибивают большими гвоздями с шагом в 40см.

Каркасный дом своими руками. Пошаговое фото

Лаги – такие же доски, как и использовались. Ставятся на ребро поперек фундамента и крепятся торцом к обвязке. Расстояние между лагами зависит от длины пролета. Чем он больше, тем чаще располагают лаги.

Технология строительства каркасного дома. Фото

Настилаем и утепляем пол

Варианты схемы полов каркасного дома могут быть различными. Нередко сразу после монтажа основы под настил укладывают утепление. Поскольку в этом варианте утепляют до настила чернового пола, то использоваться может только пенополистирол высокой плотности. Он не боится влаги, которая будет идти от грунта.

Для укладки утеплителя к лагам с двух сторон прибивают черепные бруски со сторонами в 5см. Плиты пенопласта нарезают ножовкой и укладывают между лагами в два слоя с перекрытием швов. Щели по периметру заполняют герметиком.

Поверх утеплителя настилают черновой пол. Доски кладут с перемежением направления волны (см. фото). Сверху слой досок закрывают фанерой.

Каркасный дом своими руками. Пошаговая инструкция

Можно обойтись только фанерным слоем, но материал должен быть не меньше 1,5см толщиной. Швы между листами не должны совпадать. В них должно быть компенсационный зазор не менее 3мм.

Крепят листы фанеры саморезами. По периметру стен шаг крепления должен быть 12см, а внутри – 40см.

Этап третий: сборка стен

Существует две основных схемы сборки каркасных стен. Первая: каркас стены собирают в горизонтальном положении. Иногда даже крепят листовые материалы, а затем поднимают. Этот способ удобен, но плохо реализуется, когда каркасный дом строится своими руками без дополнительной помощи. Поднимать стены тяжело.

Вторая схема: сборка осуществляется постепенно, начиная снизу и двигаясь наверх.

Каркасный дом своими руками. Пошаговая инструкция

Установка стоек: шаг и сечение

Начинается возведение стен каркасного дома с установки угловых стоек. Используется брус с сечением 150х150мм или 100х100мм. Промежуточные стойки делают из бруса с прямоугольным сечением: 50х150мм или 50х100мм.

При возведении стен каркасного дома важно правильно выбрать расстояние между стойками. Оно должно соответствовать нагрузке, а также быть удобным для размещения утеплителя. Если используются утеплители в матах, то лучше сразу стойки размещать на ширину матов. Это сделает процесс утепления удобным и быстрым.

Стойки крепятся нагелями, врубкой или уголками. Наиболее удобный и простой способ – усиленные уголки. Врубка также используется, но требуется в нижней обвязке делать углубления.

Сверху устанавливается брус верхней обвязки, который крепится к вертикальным стойкам.

Раскосы: что это и зачем нужны

При возведении каркасного дома обязательно вертикальные стойки укрепляют раскосами. Они выравнивают элементы и поддерживают их стабильность. Если стены будут обшиваться плитными материалами с высокой прочностью. То используются временные раскосы. Их потом снимают.

При монтаже наборной обшивки, например, из вагонки, требуется установить постоянные элементы. Лучшим вариантом будет использование на каждую стойку четырех штук.

Создание теплых углов

Если строить каркасный дом своими руками, то особое внимание следует уделить углам. Обычно в углу стоит брус. Для средней полосы данный вариант является холодным. Его требуется дополнительно утеплить. Возможные варианты показаны на схемах.

​

Этап четвертый: установка перекрытия

Далее технология строительства каркасного дома включает монтаж перекрытия. Балки опираются на верхнюю обвязку и крепятся к ней уголками, опорными кронштейнами или врубкой.

Толщина элементов перекрытия зависит от того, что именно будет находиться сверху. Если чердак, то можно использовать более тонкие элементы, чем для второго жилого этажа. Для обустройства второго этажа на перекрытии делают черновой пол.

Этап пятый: стропила и кровля

Вид крыши определяется при выборе проекта каркасного дома. Это может быть стандартная скатная крыша, мансардная или любой другой вариант. Кровельный материал подбирается по весу. Он должен быть легким, чтобы не создавать дополнительной нагрузки на перекрытия.

Этап шестой: утепление

Утеплитель – обязательный компонент стен каркасного дома. Чаще всего используется базальтовая вата в виде матов. Если маты на пару сантиметров больше расстояния между стойками, то они хорошо удерживаются распирающими силами. Дополнительно используют специальный крепеж.

У минеральной ваты много достоинств: она обладает высокой тепло- и звукоизоляцией. Однако чувствительна к намоканию, поэтому обязательно требуются изолирующие материалы. Со стороны улицы используется гидро- и ветрозащитная паропроницаемая мембрана, а со стороны помещения – пароизоляционная мембрана.

После монтажа утеплителя выполняется внутренняя отделка каркасного дома.

Видеоинструкции по строительству каркасного дома

Используя представленное видео можно уточнить все непонятные моменты по возведению каркасного здания. Подробно рассматриваются все моменты, начиная с закладки фундамента и заканчивая внутренней отделкой каркасного дома.

Каркасный дом: варианты наружной отделки

Существует множество вариантов наружной отделки каркасного дома. В зависимости от используемого материала дом может выглядеть совершенно по-разному.

Кирпичная облицовка

Каркасный дом можно обложить кирпичом. Между стенной поверхностью и кирпичной кладкой должен оставаться промежуток шириной от трех до пяти сантиметров. Этот зазор обеспечивает вентиляцию. Если его не оставить, то в холодную погоду на кирпиче будет собираться влага, которая может повредить и ограждающие плиты стены.

Наружная отделка каркасного дома кирпичом. Фото

Поскольку кирпич является тяжелым материалом, то он не должен иметь жесткого соединения со стеной. Требуется увеличение несущих характеристик фундамента. Маскируется кирпичная часть свесом крыши, оконными и дверными откосами.

Деревянная облицовка

Для облицовки каркасного дома применяют фальшбрус, блок-хаус и аналогичные материалы. При их использовании можно исключить наружную обшивку стен плитными материалами. Вместо них будут использованы материалы отделки. Крепить их можно как изнутри, так и снаружи.

Наружная отделка каркасного дома деревом. Фото

Если есть желание повысить теплоизоляцию, то лучше отделку производить по обрешетке, крепящейся к готовой стене. В этом случае требуется оставлять вентиляционный зазор.

Отделка деревом требует регулярного ухода. Древесину требуется периодически пропитывать антисептиками и окрашивать специальными составами.

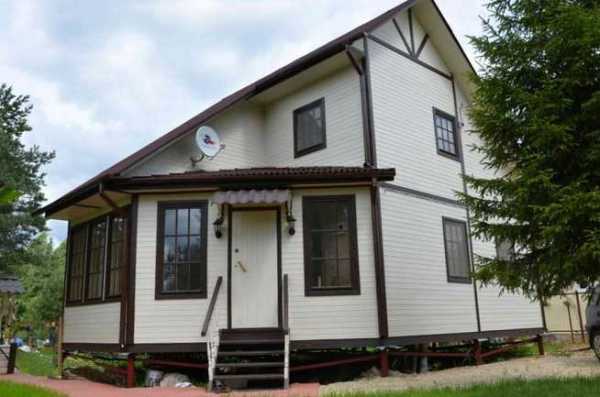

Отделка сайдингом

Наиболее простой и широкораспространенный вариант отделки. Если внешняя часть каркасного дома выполнена из фанеры или листов ОСП, то сайдинг можно крепить непосредственно на эти материалы.

Наружная отделка каркасного дома сайдингом. Фото

Если используется столбчато-балочный каркас, то можно обойтись без обшивки листовыми материалами, а заменить их сайдингом. Для увеличения теплоизоляции сайдинг закрепляют на выносных рейках, а пространство между ним и стеной заполняют еще одним слоем утеплителя с более высокими теплоизолирующими показателями.

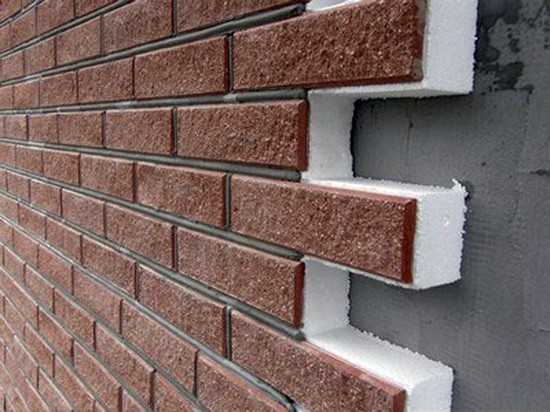

Облицовка термопанелями

Термопанели представляют собой отделочный материал, в котором имеется слой утеплителя и облицовочный слой. В качестве утеплителя используют пенополиуретан, базальтовый материал с высокой плотностью. Наружный слой изготавливается из клинкерных материалов, полимербетонной поверхности. Термопанели могут быть уже окрашенными или их можно окрасить в нужный цвет после монтажа.

Приклеивают термопанели к поверхности стен дома. Чтобы избежать конденсации влаги необходимо клеящим составом заполнять всю площадь.

Технология «мокрый фасад»

Отделка «мокрый фасад» обладает рядом особенностей при использовании для каркасных домов.

Во-первых, пенополистирольные или базальтовые материалы не приклеивают к деревоплитам при помощи влагосодержащих составов. Применять следует полиуретановый клей.

Во-вторых, для крепления применяют саморезы для древесины, а также шайбы с большим диаметром.

Все другие этапы отделки ничем не отличаются. Поверхность утепляющих плит армируется клеевыми составами и сеткой. Затем наносится грунтовка, завершающий штукатурный слой, а потом стену окрашивают.

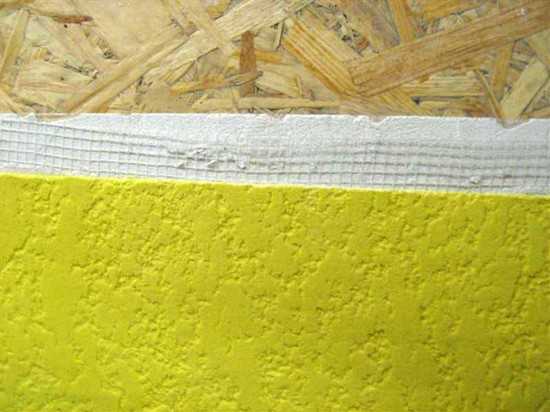

Оштукатуривание

Из всех способов наружной отделки каркасного дома нанесение штукатурки является самым сложным и спорным. При нанесении штукатурки на места швов между плитами ОСП штукатурная поверхность быстро растрескивается. Такая отделка может использоваться в качестве временной. Кроме того, швы можно закрыть декоративными рейками, которые будут имитировать фахверк.

Стены из ОСП сначала грунтуют составами глубокого проникновения. После этого к поверхности прикрепляется щелочестойкая армирующая сетка. Ее можно прикрепить при помощи мебельного степлера. Для оштукатуривания лучше выбрать эластичные составы, которая предназначены конкретно для ОСП.

Получившаяся поверхность окрашивается или на нее наносят финишный слой штукатурки с декоративным эффектом.

Другие варианты отделки

Среди прочих видов отделки следует отметить окрашивание или использование покрытий из полимеров. Применять следует составы, которые предназначены непосредственно для плит ОСП.

Полимерные покрытия могут иметь акрилатную или полиуретановую основу. На слой из акрилатного полимера необходимо наносить дополнительное водоотталкивающее покрытие. Без него срок службы отделки будет короче.

В полиуретановые смеси нередко добавляется цемент. Наносят их при помощи шпателей.

postroiv.ru

Каркасный дом своими руками: пошаговая инструкция

2016-06-06 301

До недавнего времени в малоэтажном строительстве предпочтение отдавалось строениям из кирпича, пенобетона. Однако технологии каркасного домостроения сегодня доказали свою эффективность. Аргументы:

• дом в 5 раз легче кирпичного, что позволяет обойтись без установки массивного фундамента;
• необходимо в 3,5 раза меньше материала, чем для постройки из бруса или бревен;
• срок службы до 100 лет и больше;
• отсутствие усадки позволяет заселиться через 2 месяца;
• низкая теплопроводность;
• экономия на отопительном ресурсе;
• здоровый микроклимат;
• эстетика.

После утвержденного проекта, оформления документов, составления сметы начинается строительство. Сначала обустраиваются подъездные пути для транспорта, доставляющего материалы. Для безопасности участок обносится забором.

Установка ленточного фундамента

При планировании подвала, утепления пола предпочтителен мелкозаглубленный ленточный фундамент. Это позволяет обойтись без строительной техники, сэкономить на материалах. Однако на пучинистом грунте этот тип основания не надежен. Проблема решается с помощью песчаной отсыпки, дренажа, частично снимающих нагрузку с почвы. В средней полосе сроки по заливке ограничены теплым периодом времени. На промерзшем грунте работа не проводятся.

Материалы:

• цемент М 500 в соотношении к 3 частям песка;
• арматура D12-D16;
• миксер для перемешивания.

1. После измерения углов по периметру натягивается веревка. Фундамент на 10-11 см превышает параметры несущих стен. Для разметки их ширины симметрично за колышки цепляется капроновая бечевка. Начиная с самой низкой точки, копается вертикальная траншея глубиной в 70 см. Если земля осыпается, устанавливаются подпорки.
2. По дну распределяется строительная ткань (геотекстиль) с выступающими краями на 20 или 50 см (в зависимости от слоя засыпки).
3. Послойно насыпается песок. Каждый пласт утрамбовывается. Высота подложки зависит от вида грунта: на глинистой почве — 50 см, песчаной — 20.
4. Их досок собирается опалубка. Углы аккуратно скрепляются, иначе торчащие внутрь гвозди осложнят демонтаж. По краям конструкции строительным уровнем измеряется высота бетонной заливки, ставятся разметки.

Укладка арматуры

Пруты разрезаются по длине стен, затем проволокой прикручиваются к арматурной решетке. Сварка не используется — закаленный стержень может треснуть, в местах крепления металл подвергается коррозии. При высоте фундамента выше 30 см металлические прутья укладываются в несколько слоев.

Заливка раствора

Первая очередь бетона распределяется по опалубке. Чтоб избежать воздушных пустот, поверхность протыкается стержнем. Каждый последующий слой раствора наливается до схватывания предыдущего. Последний выравнивается согласно разметке, припорашивается сухим цементом. Недопустимо образование вертикальных стыков, иначе по основанию пойдут трещины. Фундамент готов почти через месяц, но к обвязке можно приступать через 10 дней.

Обвязка и устройство чернового пола

1. Процесс подразумевает укладку бруса на фундамент, служащего основанием каркаса. Для, опор, стропил, мощения пола берутся обрезные хвойные просушенные доски (51 х100 -150 мм), покрытые антисептиком. Дополнительные стойки, укосы делаются из доски в 2 раза тоньше.
2. По бетонному основанию распределяется битум или слой рубероида.
3. Брусья укладывается на ростверк (бетонную ленту). Между собой стыкуются выборкой в полдерева или лапу. Соединяются анкером, гвоздями в 150 мм с сантиметровым отступом от краев.
4. На стыках выполняется отверстие диаметров в 20 мм, куда вбивается дубовый нагель с выступом на 10 см, необходимый для крепления угловых стоек.
5. Детали нижней обвязки соединяются с фундаментом анкерными болтами в 16 мм. Штырь втапливается на глубину в1см.
6. В местах расположения болтов доски буравятся сверлом. Они фиксируются к бетонному основанию гайками с широкими шайбами под шестигранный ключ. Уровнем проверяются верхние углы. Неровности бруса устраняются рубанком.

Лаги

Выполняется разметка для лаг — от угла отмеряются отрезки по 50 см. Доски раскладываются по брусьям, выравниваются по отметкам. Подгоняются под размер отпиливанием, в месте пересечения крепятся к обвязке гвоздями. Если длины не достаточно, куски состыковываются. В местах соединения устанавливаются распорки, приколачиваемые к брусьям обвязки.

Укладка чернового пола

1. После оформления лаг к нижней боковой части горизонтально крепятся черепные бруски (5х5 см). На них свободно укладываются доски.
2. Пространство в ячейках заполняется теплоизоляцией. С заходом на стены сверху «слоеного пирога» размещается пароизоляция. Пленка склеивается скотчем, скобами их степлера фиксируется к деревянной конструкции.
3. Если утеплитель уложен в 2 пласта и равен с обрешеткой, по верхнему пароизоляционному слою прибивается рейка, создающая зазор для свободной циркуляции воздушных масс.
4. Материалом для чернового пола могут быть доски, листы ДСП, ОСП. Плиты ЦСП выполняют функцию звукоизоляции.
5. Листы размечаются по размеру лаг — стыки должны оказаться на досках, куда наносятся жидкие гвозди, предупреждающие появление скрипа. Фанера прибивается гвоздями. Плиты и половицы укладываются с отступом от стены в 2 см.
6. В местах прохождения коммуникаций циркулярной пилой вырезаются отверстия. Края листов размечаются мелованной нитью, подгоняются под размеры.
7. Затем возводится каркас, выполняется верхняя обвязка бруса, устанавливаются потолочные балки.

Возведение вальмовой кровли

Для каркасных домов предпочтительнее скатная крыша. Для ее сооружения эксплуатируются 2 типа стропил:

• центральные, угловые;
• диагональные.

1. Накосные (диагональные) ориентированы к углам, по размеру превосходят рядовые (центральные). В отличие от коротких аналогов на них в 1,5 раза приходится больше нагрузки.
2. На опорную балку, покрытую рубероидом, устанавливается мауэрлат, соединенный со стеной закладными шпильками или анкерами.
3. Конек устанавливается ровно по горизонтали с помощью отвеса и рейки. Стойки под ним укрепляются укосинами. Замер, отпиливание материалов осуществляется на земле. На крышу поднимаются готовые детали.
4. Отмечаются пункты фиксации стропил. Одна точка ставится на мауэрлате по центу стены, вторая – в середине конька. Между ними кладется центральная балка. Если по проекту подразумевается 3 штуки, по сторонам от рядового стропила отмеряется половина длины до конькового бруса. Конструкции закрепляются врубкой в конек и мауэрлат.
5. Чтобы врезать деревянные фрагменты в стыковочные узлы, нужно приложить усилия. На коньковом брусе выполняется двойной подрез под углом аналогично скосам с закрепленными стропилами. Сначала устанавливаются стропильные ноги, на них очерчиваются участки срезов с учетом параметров для свеса. Лишнее сразу отпиливается.
6. Затем монтируются крайние стропила, нарожники (угловые). Для стыковки с диагональными спиливается уголок, оба конца фиксируются длинными гвоздями. В остальных случаях для соединения задействуется черепковый брус. Со стороны открытого пространства мастерится свес длиной в 1м.
7. Чтобы укрепит конструкцию, на перекрытии устанавливаются 3 стойки, пристраивается поперечная опорная балка, подпирающая середину крыши. По углам располагаются шпренгели со стойками, отвечающие за надежность диагональных конструкций.
8. Расстилается утеплитель (эковата, пеноизол, пенопласт, минеральная вата), монтируется обрешетка. Для мягкой черепицы, рулонных покрытий используется фанера или ОСП. Под керамическую, цементо-песчаную цельные листы не обязательны. Кровельное покрытие выбирается по желанию хозяина.

Каркасные дома своими руками: видео

home-ideas.ru
