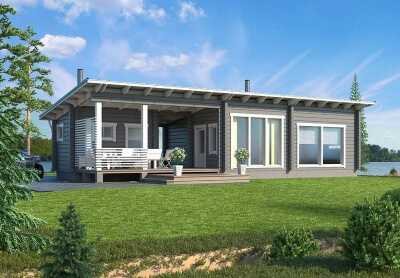

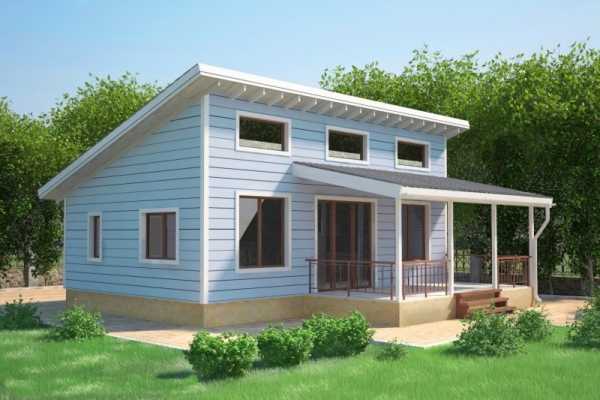

Одноэтажный каркасный дом с односкатной крышей

Современные архитекторы, создавая дизайн дома, не ограничиваются традиционными решениями со скатными кровельными конструкциями. Они создают проекты стильных, практичных и технологичных домов, для возведения которых требуется минимум времени и финансовых затрат. Те, кто хочет закончить строительство собственного жилища в сжатые сроки, должны обратит внимание на каркасный дом с односкатной крышей. Об этой экономичной технологии сборки сооружений из древесины мы расскажем в нашей статье.

Содержание статьи

Конструкция

Одноэтажный дом с односкатной кровлей, построенный по каркасной технологии, представляет собой сооружение из пиломатериалов и древесных панелей. Каркас постройки изготовляют из бруса твердых пород или металлических двутавров, первый вариант используется чаще ввиду низкой стоимости. Металлическое или деревянное основание обшивают плитами, утепляют и облицовывают, получая в результате стильный, каркасный дом. Строительство ведут по 1 из двух популярных технологий:

  1. Каркасно-панельная. Этот способ строительства предполагает, что каркасный дом строится из отдельных строительных материалов. То есть застройщику необходимо закупить, привести на участок и поочередно смонтировать каркас, внутреннюю отделку, облицовку, утеплитель, гидроизоляцию и пароизоляцию. Все эти материалы в определенной последовательности фиксируются на каркасе профессиональными работниками. В результате работы получается каркасный дом, обладающий такими же качествами как постройки из бруса 150х150 мм. Такие проекты могут использоваться для строительства домов для круглогодичного проживания в средней полосе России, не балующей мягким, теплым климатом.
  2. Каркасно-щитовая. Для сборки каркасно-щитовых домов предварительно создаются подробные проекты, по которым в условиях производства изготовляют щиты нужного размера. Щитами называют комплексные, многослойные панели, в которые входит внутренняя обшивка, несколько слоев термоизоляции, гидроизоляционный и пароизоляционный слой, внешняя обшивка. Они выпускаются по индивидуальным размерам, поэтому после сборки каркаса домов остается только закрепить щиты на нем. Опытные строитель могут собрать каркасный дом за 1-2 дня. Проекты с односкатной крышей требуют еще 1-2 дня на сооружение перекрытий, на возведение скатных конструкций, в зависимости от сложности, может уйти до 7 дней.

Обратите внимание! За счет использование панелей стоимость строительства одноэтажных каркасных домов ниже, чем возведение срубов из бревна или бруса. Чтобы максимально снизить затраты, лучше выбирать проекты с односкатной крышей, так как такая кровельная конструкция требует меньше строительных материалов, времени на монтаж, а сборка выполняется бригадой из 2 человек всего за 1-2 рабочих дня.

Особенности кровельной конструкции

Каркасный одноэтажный дом с односкатной кровлей стал популярным вариантом строительства загородных коттеджей, дачных и садовых жилищ, а также таун-хаусов небольшой площади. Простая форма кровли открывает для дизайнеров новые горизонты, давай возможность создания современных стильных домов, украшающих городской пейзаж. Чтобы сооружение смотрелось гармонично, было функциональным и простым в обслуживание, следует соблюдать несколько простых правил конструирования кровельных конструкций:

  • Площадь ската. Проектируя дом, состоящий из одного этажа, с односкатной крышей, не стоит забывать, что слишком большая площадь постройки, усложнит и утяжелит стропильный каркас. С помощью односкатной кровли можно перекрыть постройки шириной до 16 м, если внутри оборудуются 2 несущие стены или колонны. Без обустройства дополнительных опор, можно построить дом с шириной до 6 м.

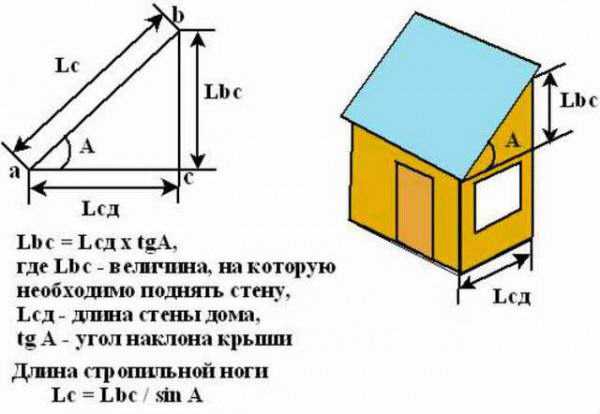

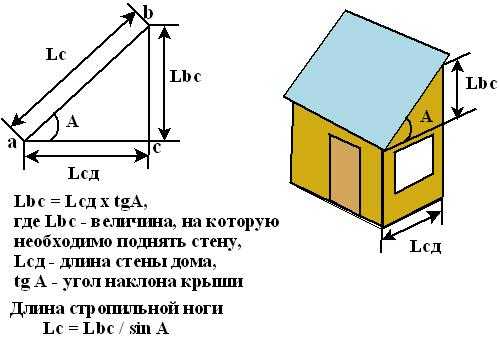

    Расчет высоты опорных стоек и длины стропильных ног

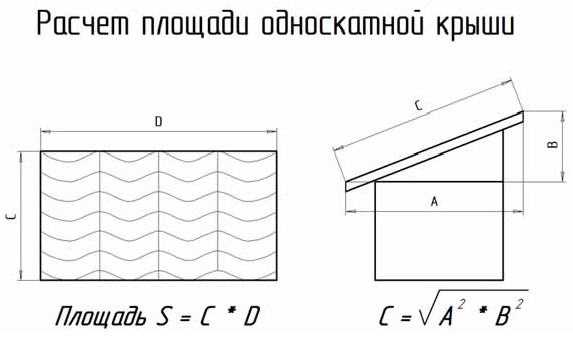

    Расчет площади ската односкатной крыши

  • Уклон кровли. Каркасный дом может иметь кровлю с уклоном ската в пределах 20-40 градусов. На выбор этого параметра оказывает влияние климат в регионе, где ведется строительство. Для южных регионов, где не стоит проблема обильных снегопадов в зимнее время, скат делают 20-25 градусов. Для северных районов, где существует высокая снеговая нагрузка, строят дома с более крутой крышей, уклон которой составляет 35-40 градусов.

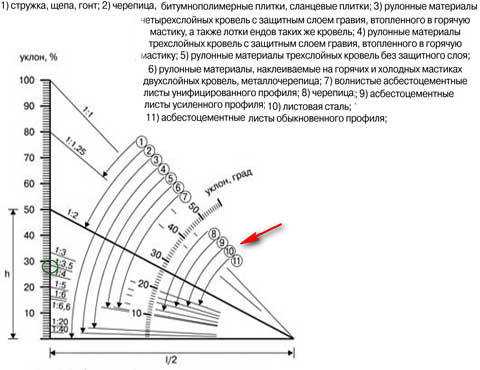

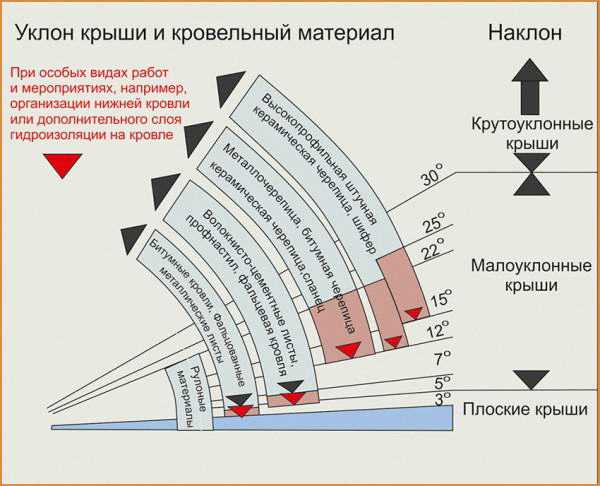

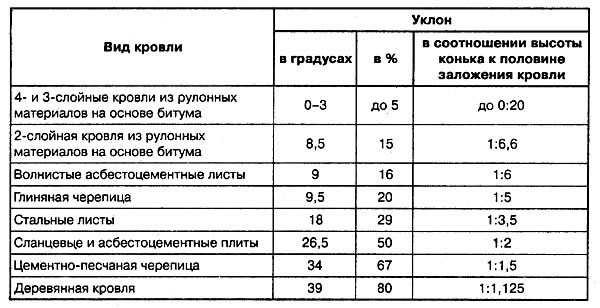

    Рекомендованные углы для разных типов покрытий

  • Парусность. Односкатная кровельная конструкция – оптимальный вариант для регионов с сильными, порывистыми ветрами. Чтобы правильно разместить каркасный дом, нужно изучить розу ветров и сориентировать скат по наветренной стороне. Таким образом можно защитить кровлю от срывания покрытия.
  • Стоимость строительства. Стоимость сооружения односкатной кровли ниже более сложных аналогов, состоящих из двух и более скатов, за счет экономии пиломатериалов и кровельного материала. Учтите, чем круче скат, тем больше его площадь, а это увеличивает затраты на строительство.
  • Односторонний водосток. Так как односкатная кровля имеет уклон в одну сторону, в этом месте происходит стекание талых и дождевых вод, из-за чего может размываться почва или деформироваться отмостка фундамента.

Обратите внимание! Односкатная кровля каркасного дома устанавливается на внешние стены, которые имеют разную высоту. Чтобы рассчитать разницу между длиной опор, зная уклон крыши, нужно умножить ширину дома на угол, образованный основанием и кровельным скатом.

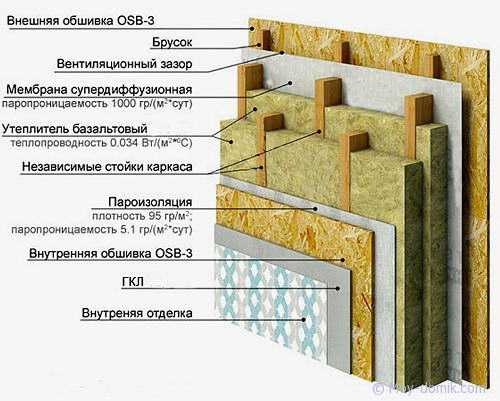

Устройство стены каркасного дома

Преимущества

Каркасное строительство имеет недолгую историю в России, поэтому некоторые потенциальные застройщики относятся к этой технологии с недоверием, помня о суровом климате нашей страны. Однако, за счет комплексного применения доступных по цене материалов, свойства которых дополняют друг друга, дома получается не менее теплые, чем брусовые или бревенчатые. Профессиональные строитель отмечают у этой технологии следующие преимущества:

  1. Низкая цена. Стоимость строительства каркасного дома в 1,5-2 раза ниже, чем возведение бревенчатого и брусового сруба. Даже технология «двойного бруса» обойдется дороже из-за высокой стоимость натуральной древесины.

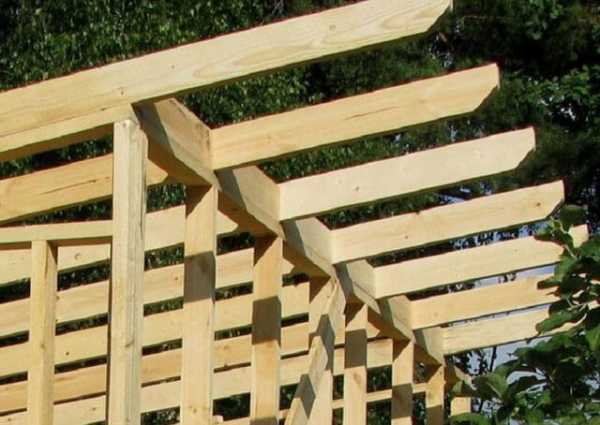

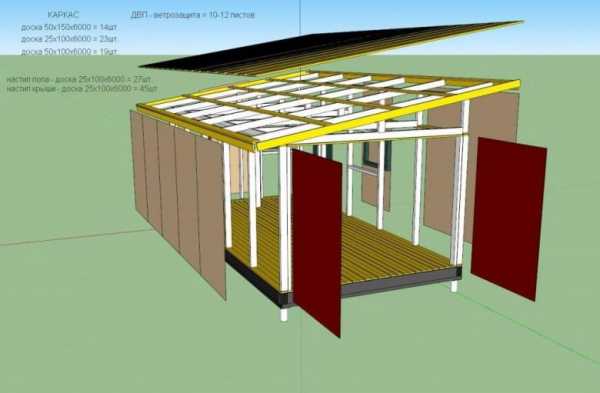

    Каркас одноэтажного дома с односкатной крышей

  2. Легкий вес конструкции. Каркасные дома за счет использования древесно-стружечных панелей имеет небольшой вес. Это позволяет снижать затраты на заливку фундамента. Для такой постройки достаточно неглубокого ленточного или свайного фундамента.
  3. Быстрота сборки. Одноэтажные каркасные дома с односкатной крышей опытные бригады монтируют за считанные дни. Плюс построек этого типа в том, что они не дают усадку, поэтому чтобы завершить отделку жилища, не нужно ждать целый год.

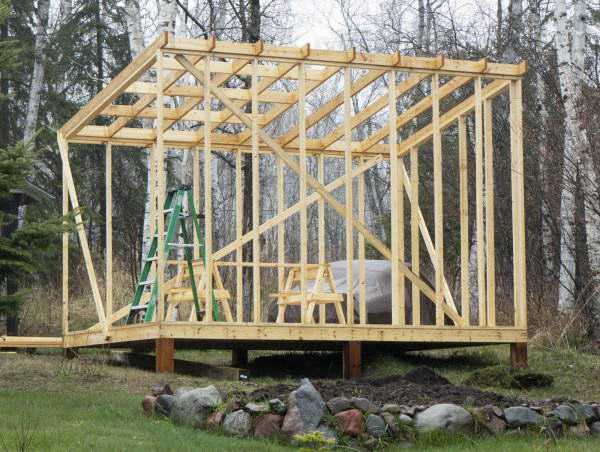

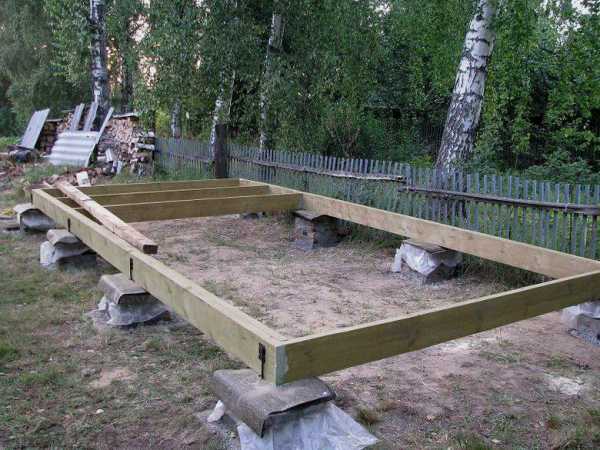

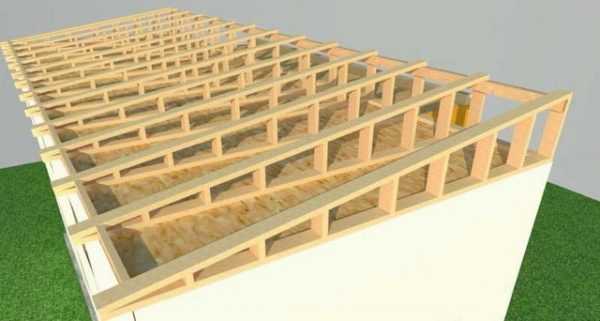

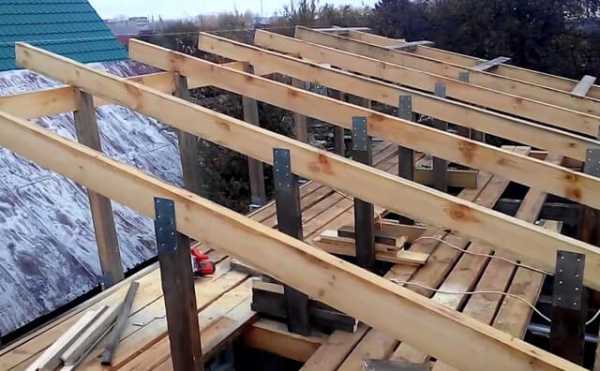

    Сооружение каркаса

    Обшивка каркаса щитами

  4. Постройки из дерева, утепленные с помощью современных термоизоляционных материалов, демонстрируют высокий коэффициент энергосбережения, за счет чего можно сэкономить на счетах за отопление. Стены, толщина которых всего 15 см, по сохранению тепла эквивалентны брусу и бревну с сеченым 200х200 мм, имеющих более высокую стоимость. Кроме того, зимой протопить каркасный дом гораздо проще, чем дорогостоящие аналоги.
  5. Экономия за счет внешней и внутренней отделки. Каркасные постройки требуют минимальной внешней отделки, так как даже без облицовки выглядят презентабельно. На гипсокартон, используемый для обшивки постройки изнутри, можно без предварительной подготовки зафиксировать любой отделочный материал.

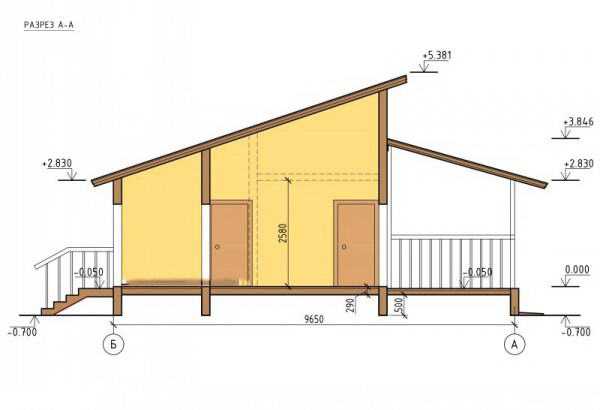

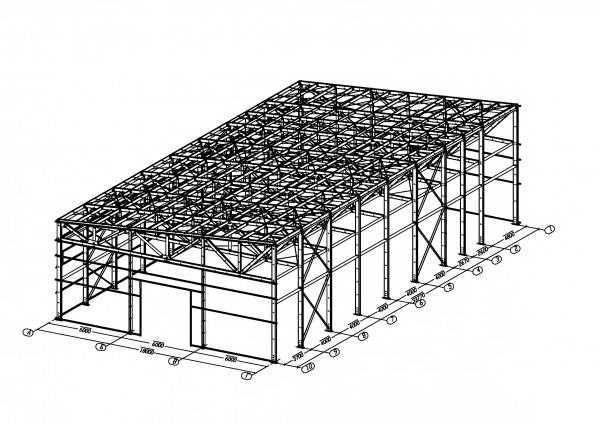

Проект каркасного одноэтажного дома с размерами

Обратите внимание! Одноэтажные дома с односкатной крышей, построенные по каркасной технологии, имеют недостатки. Таким образом в основном строятся сооружения небольшого размера. Если вы решите отступить от типового проекта, под который изготовляются щиты, затраты на строительство резко возрастут. Кроме того, чтобы защитить деревянный каркас от образования гнили и плесени, он обрабатывается антисептиком и антипиреном.

Видео-инструкция

krovlyakrishi.ru

особенности и строительство своими руками

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Конструкция крыши каркасной постройки выбирается исходя из ее назначения, расположения и величины.

Самая простая из всех существующих — плоская односкатная.

Она не нуждается в сложных расчетах, а ее монтаж прост и не требует высокой квалификации.

При этом эксплуатационные возможности такой крыши имеют серьезные ограничения, снижающие ее предпочтительность по сравнению с более сложными и эффективными вариантами.

Поэтому применение односкатной крыши наиболее распространено среди вспомогательных построек хозяйственного назначения. Для постоянного проживания они считаются малопригодными. Немаловажную роль в такой репутации играет непривлекательный внешний вид — с земли плоская кровля не видна совершенно, каркасный дом с плоской крышей не имеет представительности, солидности, которую придает красиво оформленная крыша.

Тем не менее для построек, имеющих второстепенное значение, такая конструкция является оптимальной и наиболее выгодной со всех точек зрения, что делает использование односкатных конструкций крыши основным, если не единственным вариантом, для хозяйственных строений.

Общая информация


С точки зрения конструкции, односкатная крыша — это горизонтальная (редко) или наклонная (чаще всего) плоскость из кровельного материала, расположенная на верхней точке здания.

Такая концепция является самой простой, в ней отсутствуют переходы плоскостей, требующие сложной подготовки, что допускает самостоятельную постройку даже для неподготовленного человека.

При этом одноэтажный каркасный дом с односкатной крышей возводится достаточно быстро, не требуя особых физических затрат. К достоинствам плоской крыши можно отнести:

  • простоту и надежность;
  • отсутствие деталей или элементов, нуждающихся в усложнении стропильной системы;
  • минимальную ветровую нагрузку в обычном режиме;
  • несложный расчет количества материалов.

Наряду с достоинствами, односкатная крыша имеет свои недостатки:

  • максимальную снеговую нагрузку;
  • зависимость от преобладающего в районе направления ветра. Неблагоприятное направление воздушного потока шквального типа может сорвать плоскость;
  • нагрузка от дождевой воды увеличивается в два раза;
  • малопривлекательный внешний вид — крыша частично видна только сзади, при довольно крутом угле наклона.

Такие свойства ограничивают область применения подобных конструкций, но не снижают их популярности, поскольку хозяйственных построек бывает больше, чем жилых, что в сумме делает количество односкатных крыш довольно большим.

Применение

С технической точки зрения, плоская конструкция крыши может быть использована для любого здания. Главный вопрос — правильный выбор угла наклона. Тем не менее на практике такой вариант используется в основном для небольших построек, которые нетребовательны к высоким качествам или внешнему виду кровли.

Рассмотрим возможности применения односкатной крыши для разных типов строений:


1. Жилой каркасный дом с односкатной крышей. Применение односкатных конструкций чаще всего используется в архитектурных решениях с элементами асимметрии.

Здесь работает форма здания и наклонных плоскостей, как правило, нескольких. Они располагаются в разных уровнях и создают архитектурный ансамбль стиля модерн.

В чистом виде, а тем более для каркасного дома односкатная конструкция крыши применяется крайне редко, несмотря на то, что разработать проект каркасного дома с плоской крышей не так уж и трудно. Основная причина этому — непрезентабельность и малопригодность конструкции, с технической точки зрения. Дело в том, что площадь дома чаще всего довольно велика, плоскость такого размера в зимнее время будет испытывать слишком большую снеговую нагрузку.

Если регулировать ее при помощи увеличения угла наклона, то получится большой перепад высот передней и задней стен, отчего увеличивается ветровая нагрузка на фасад. Давление снега вызывает проседание стропил, геометрия крыши нарушается, что приводит к разгерметизации стыков кровельного материала и появлению протечек. Поэтому плоская кровля в каркасном доме с большой площадью в большинстве регионов не применяется.

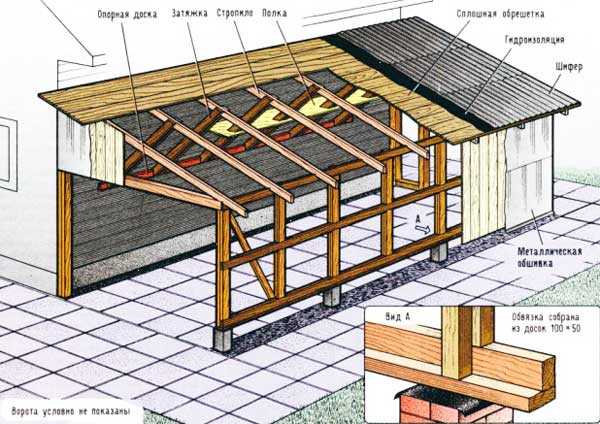

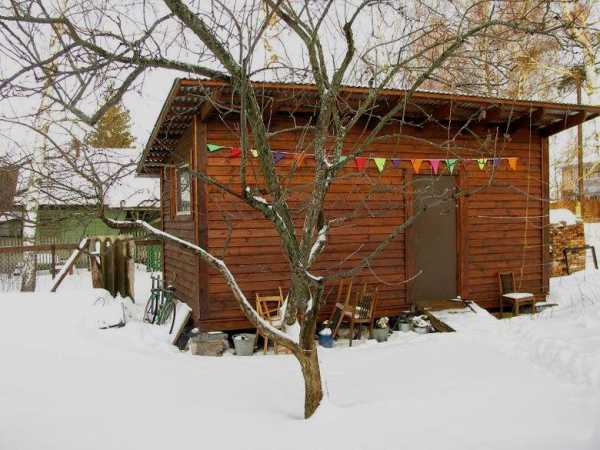

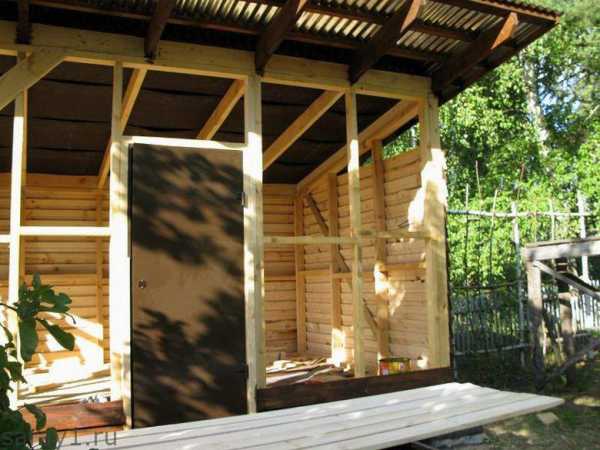

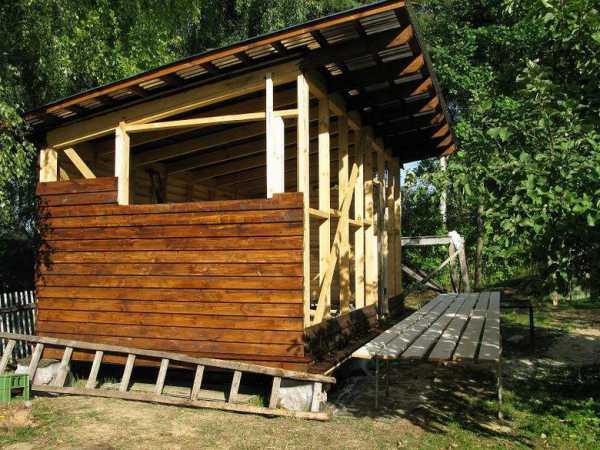

2. Каркасный сарай с односкатной крышей. Для таких построек односкатная крыша возводится чаще всего.

Ведь построить каркасный сарай с односкатной крышей своими руками весьма просто.

Она достаточно эффективно выполняет свою задачу, обходится наиболее дешево и не требует никаких дополнительных элементов.

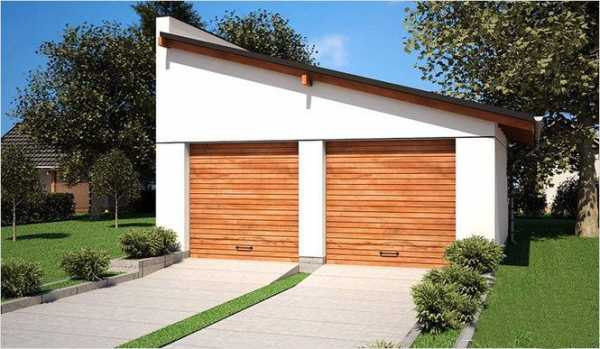

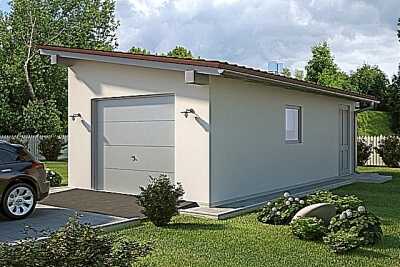

3. Каркасный гараж с односкатной крышей. Размер гаража в подавляющем большинстве случаев наиболее удобен для строительства плоской крыши.

К тому же уклон в противоположную от гаражных ворот сторону способствует отводу дождевой воды или сходу снеговых масс в зимнее время в наиболее удобную для пользователя заднюю часть постройки, снижая риск образования неудобных скоплений или порчи имущества.

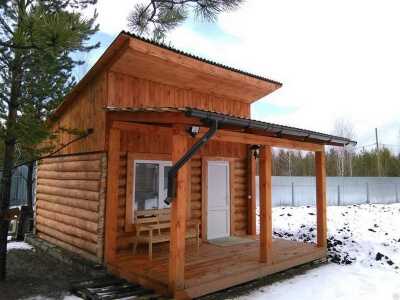

4. Односкатная каркасная баня. Строительство бани с односкатной крышей является наиболее экономичным вариантом.

Дело в том, что каркасная баня с односкатной крышей — специфическое помещение, нуждающееся в качественном утеплении всех поверхностей — пола, стен и потолка.

Совмещение потолочного перекрытия с крышей дает существенную экономию средств, так как появляется возможность отказаться от строительства стропильной системы, от дополнительного утепления кровли и прочих мероприятий, а позволяет просто накрыть перекрытие под небольшим углом кровельным материалом.

Такая конструкция значительно облегчает постройку, снижая нагрузку на стены и фундамент, также существенно снижается ветровая нагрузка. Остается проблема со снеговым давлением, но, при небольшой общей площади, этот вопрос стоит не так остро.

Важно! Если баня не является отдельной постройкой, а пристроена к дому, то односкатная крыша становится единственным решением.

Устройство

С точки зрения конструкции, односкатную крышу можно рассматривать как продольную половину двускатной. То есть, имеется ряд наклонных стропильных ног, несущих кровельный материал, угол наклона которого способствует отводу дождевой или талой воды, а также организует сход снежных масс.

Но строительство такой крыши существенно упрощено, поскольку исключаются многие операции или элементы стропильной системы. Как вариант, можно просто возвести две стены разного размера, установить в поперечном направлении к оси дома стропила, смонтировать обрешетку и настелить кровельный материал.

Если строятся две одинаковые стены, что упрощает создание потолочного перекрытия, то с высокой стороны устанавливаются стойки, связанные сверху продольной балкой, на которую опираются стропила. Снаружи стойки обшиваются отделочным покрытием, изнутри они либо утепляются, либо остаются как есть.

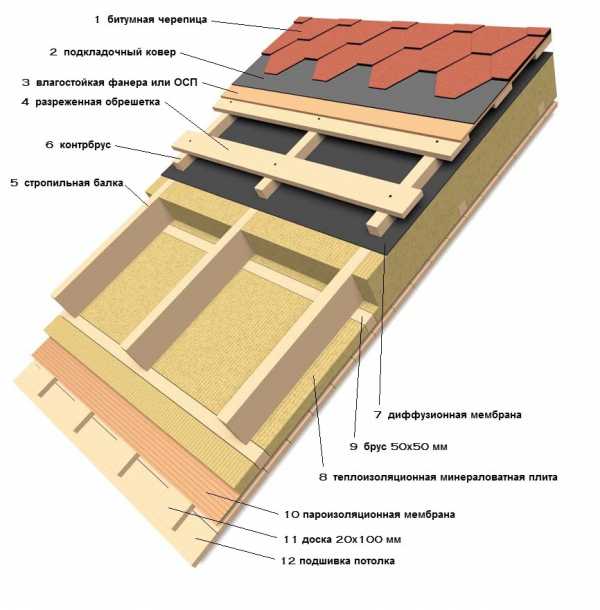

Если чердак жилой, то кровлю надо утеплять. Эта операция заключается в создании кровельного утепляющего пирога. Он состоит из утеплителя, с двух сторон изолированного пленочным материалом, исключающим попадание в утеплитель воды.

Для того чтобы эта операция имела смысл, требуется довольно крутой угол наклона кровли.

Он должен допускать существование пространства, достаточного для более-менее комфортного пребывания на чердаке. Чаще всего вопрос решается путем частичного наращивания стен над перекрытием, чтобы нижняя часть кровли опиралась не на перекрытие, а на участок стены.

Утепление плоской кровли с небольшим уклоном можно производить сыпучими материалами, в частности — керамзитом. Такой вариант весьма эффективен — керамзит не гниет, отлично характеризуется как утеплитель, не накапливает воду. Процесс утепления лучше всего вести снаружи, перед укладкой кровельного материала.

Для этого потолок плотно обшивается досками, ОСП, ДСП или фанерой, снаружи между стропилами засыпается керамзит, накрывается слоем гидроизоляции и снова обшивается листовыми материалами. После этого через слой контробрешетки укладывается кровля. Такой вариант дает практически вечный результат, главное все сделать аккуратно и не нарушить целостность гидроизоляции.

Технология строительства

Для описания процесса необходимо рассмотреть два варианта:

  • с высокой стеной. В этом случае потолок верхнего этажа является утепленной крышей, что экономит материалы и снижает трудозатраты;
  • с опорной стойкой. Такая конструкция предполагает создание стоечного ряда необходимой высоты, установку стропильного ряда с опорой на него и на мауэрлат с противоположной стороны.

С высокой стеной

Конструкция с высокой стеной делается так:

1. Возводятся стены разной высоты.

2. Монтируется ряд стропил с опорой на противоположные стены. При большой длине пролета используются сдвоенные стропила.

3. Для усиления стропил (если это необходимо) используются подкосы, упирающиеся в верхнюю область высокой стены и в стропила.

4. Снизу стропила сплошь обшиваются листовыми материалами или тонкими досками.

Внимание! На этом этапе необходимо следить за нагруженностью стропил. С учетом веса утеплителя, кровли и возможной снеговой нагрузки, может понадобиться дополнительный ряд опор.

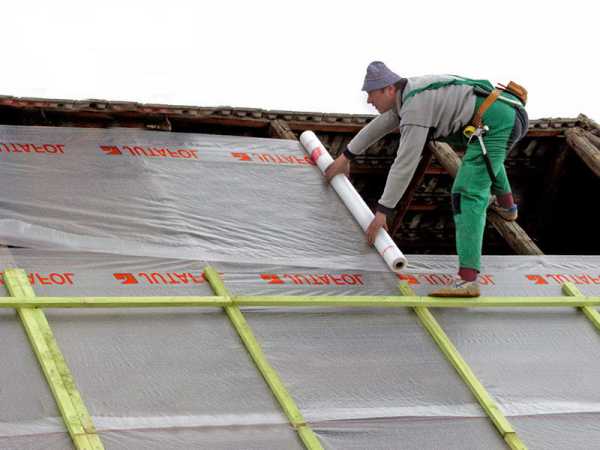

5. Снаружи укладывается гидроизолятор из пленки.

6. Устанавливается утеплитель. Учитывая необходимость снижения веса, наиболее удачным выбором станет пенопласт.

7. Устанавливается внешний слой гидроизоляции.

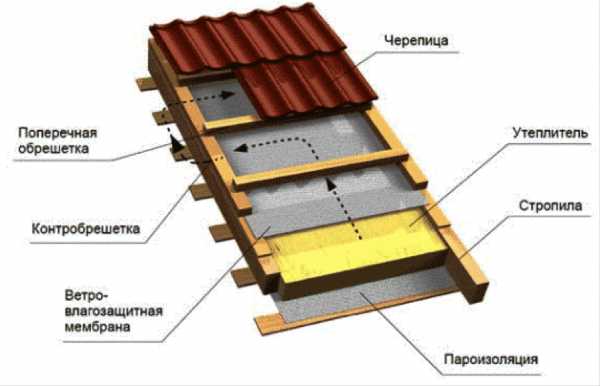

8. По стропильным ногам вдоль прокладывается контробрешетка, на которую настилается внешняя обрешетка.

9. В направлении снизу вверх укладывается кровельный материал.

10. Торцы закрываются слоем обшивки, утепленным изнутри аналогично стенам дома.

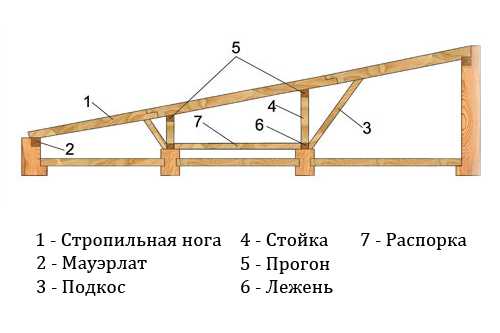

С опорной стойкой

Для варианта конструкции с опорной стойкой последовательность меняется:

1. Устанавливаются вертикальные стойки, их положение фиксируется подкосами.

2. Верхняя часть стоек связывается коньковой планкой.

3. Стойки делаются с тем же шагом, что и стойки каркаса дома.

4. При необходимости стойки утепляются способом, аналогичным утепляющему пирогу дома (если жилой чердак не планируется, достаточно обшить их снаружи).

5. На коньковую планку и на мауэрлат противоположной стены устанавливаются стропила.

6. Если чердак нежилой, то поверх стропил монтируется обрешетка с частотой, удобной для крепления кровли.

7. Настилается кровельный материал.

8. Обшиваются торцовые стены.

Если чердак жилой, то потолок и стены утепляются тем же способом, что и в предыдущем варианте.

Полезное видео

О том, как устроена плоская и односкатная крыша, а также какие материалы для этого требуются, дополнительно рассказано на видео ниже:

Выводы

Конструкция односкатной крыши для каркасного дома является излишне тяжелой ввиду относительно большой площади здания и высокого снегового или дождевого давления. Тем не менее построить каркасный дом с односкатной крышей своими руками может практически каждый человек, хотя бы немного разбирающийся в строительстве. При этом для хозяйственных построек такой тип кровли вполне пригоден и даже рекомендуем. Он экономичен, прост и не требует особого ухода.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

ochag.online

Односкатная крыша каркасного дома своими руками: пошаговая инструкция +Видео

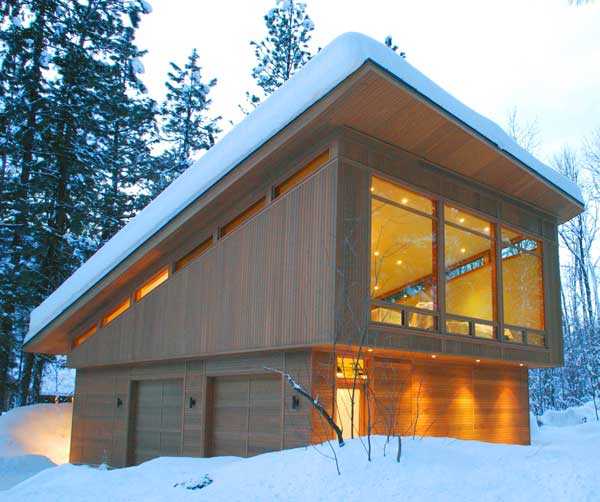

Особо популярны среди заказчиков одноэтажные дома, и как правило, это каркасные дома с односкатной и двускатной крышой.

Распространены как типовые стандартные проекты, так и спроектированные по индивидуальному заказу. Это хороший вариант для строительства за городом, для дачи либо для жизни небольшой семьи из 2-4 человек. Если количество человек в семье больше 4, то будет необходим второй этаж. А это дополнительные затраты на строительство.

Односкатные крыши. Плюсы плоской кровли

Одноэтажные каркасные дома обычно выбирают те, кто хочет заниматься строительством своими руками. Одноэтажный дом позволяет избежать дополнительной работы на большой высоте, а также позволит обойтись без дополнительной специальной техники.

Возведение каркасного деревянного одноэтажного дома с односкатной крышей значительно уменьшит число работников, требуемых для возведения дома.

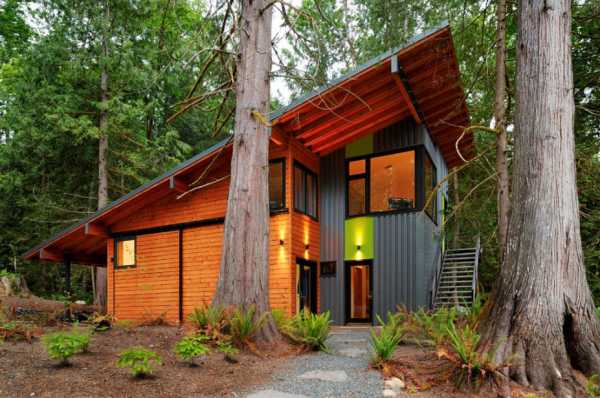

Каркасный дом с плоской крышей может быть очень красивым и уютным – несмотря на простату проекта. Добиться такого результата можно не только с помощью финишной отделки, но и возведением террасы, веранды и прочих архитектурных строений. Также делают необычное и удобное расположение всех внутренних комнат и помещений, выбрав подходящий каркасный дом из большого количества оригинальных проектов домов, которые предлагают как с односкатной крышей, так и двускатной.

На сегодняшний день все проекты могут ограничиваться только вашими фантазиями. Выбирая кровлю для каркасного дома, наиболее часто отдают предпочтение двускатной крыше, считая, что односкатные крыши менее привлекательны. Хотя, существует огромный выбор разнообразных вариантов, когда односкатная кровля подходит лучше чем двускатная. Остановить свой выбор на односкатной крыше стоит тогда, когда вы предпочитаете строить простую плановую конструкцию. И когда вы хотите облегчить вес всей конструкции и сэкономить средства на приобретение строительных материалов.

У односкатной крыши есть и свои недостатки. Основной из них – это невозможность сделать чердачное помещение или комнату мансардного типа. Зимой на плоской крыше очень часто скапливается снег, который вам придется счищать самостоятельно. При этом односкатная крыша должна быть надежно и качественно изолирована и утеплена. Выбор кровельного материала осуществляйте, учитывая возможности большого скопления снега и снежной корки на крыше.

Технология возведения односкатной крыши

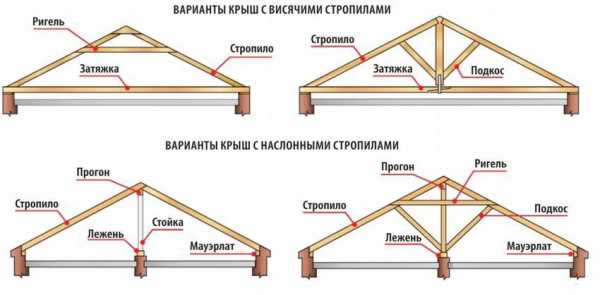

Наиболее часто для каркасных деревянных домов применяют наклонные стропила. Устройство крыши каркасного дома заключается в установке стен разной высоты. В результате этого все стропила будут опираться, и фиксироваться нижними концами на балки перекрытий.

Высокая стена либо стойка будет являться опорой для стропильных систем в верхней ее части. Также можно установить дополнительные укосы либо стойки, которые будут делать конструкцию более надежной и жесткой. Данная технология односкатной крыши применяется не только у деревянных каркасных домов, а также домов из кирпича и пеноблоков.

При строительстве деревянных каркасных домов огромное значение придается вентилируемой системе помещений.

Крыша каркасного дома также бывает вентилируемой и не вентилируемой. Невентилируемая кровля, как правило, имеет незначительный угол наклона, и хорошую и качественную гидроизоляцию. Вентилируемая кровля имеет незначительный зазор между крышей и перекрытием, в результате данного зазора продлевается срок эксплуатации материала путем отвода влаги из утеплительного слоя.

Не стоит забывать, что выбор кровельного строительного материала будет зависеть от выбранного угла наклона. Распространенный в настоящее время строительный материал, как мягкая черепица, дает угол наклона до 10 градусов. Профнастил используют при угле наклона 20 градусов. И его выбирают с продольными профилями и высотой волны не менее 3 см. При угле наклона выше 20 градусов применяют ондулин либо шифер. Металлочерепицу кладут при угле наклона крыши от 25 градусов и выше.

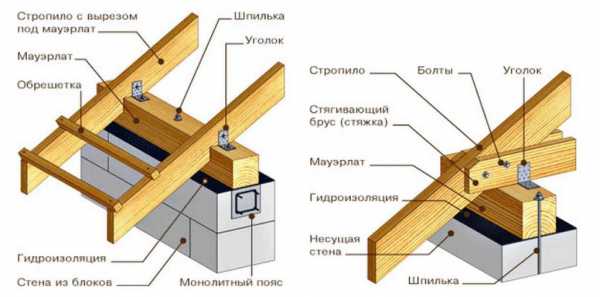

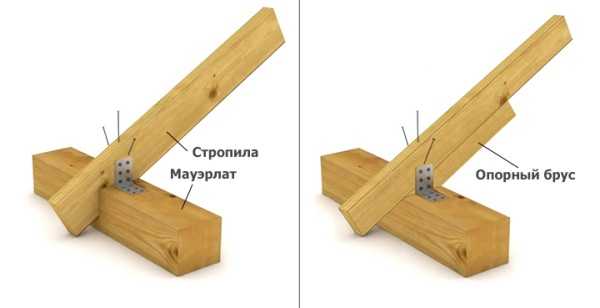

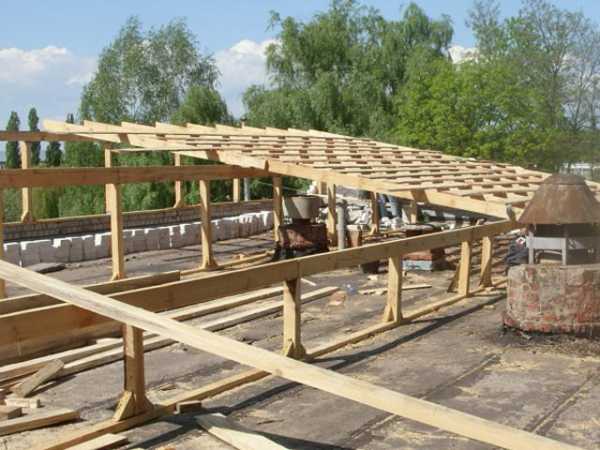

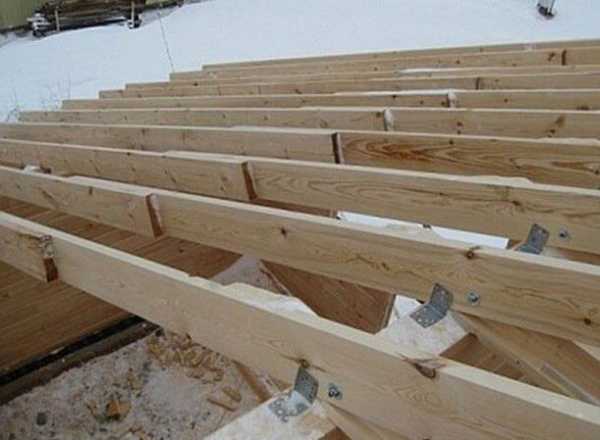

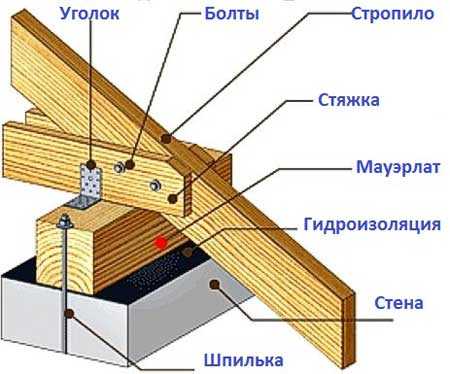

Установку кровли в каркасном доме с односкатной крышей начинают с установки мауэрлата и балок перекрытия. Вторым этапом идет монтаж стропильных систем.

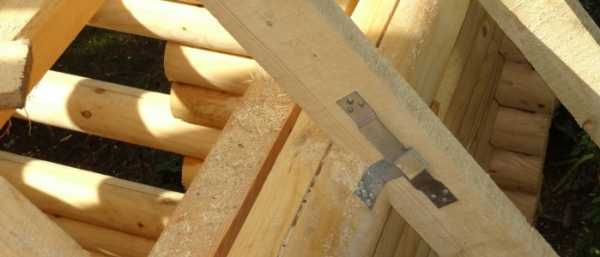

Все элементы и детали стропильных систем выполняют из сухих досок толщиной 5 мм. Все они в несколько слоев качественно обработаны специальной огнебиозащитой. Важный момент, стропила, которые лежат на торце стен, и не опираются на боковую ее часть, должны фиксироваться к стенам шурупами с пробками либо при помощи анкерных болтов.

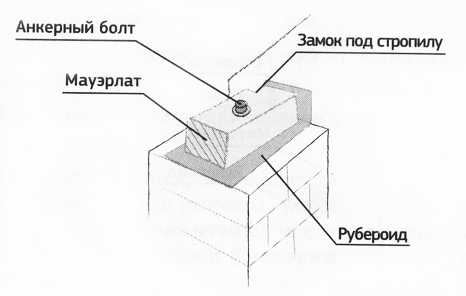

Применяйте обвязочный железобетонный пояс для более качественной фиксации. Все стропила жестко фиксируют к нижнему и верхнему краю крыш. В стенах необходимо заранее подготовить гнезда, для укладки балок перекрытия. Укладывать их необходимо на гидроизоляционный слой. На балках перекрытий крепят нижнюю часть стропильных ног. Крепкая и надежная фиксация получается при помощи металлических накладок. Промежуточные стойки применяют для придания более жесткой конструкции.

Подкосы и стойки монтируют на балках перекрытия. Для прочной фиксации применяют металлические скобы. Для выполнения ровной конструкции, установку начинают с крайних стропильных ног. Натягивают между ними веревку и, ориентируясь с помощью нее укладывают оставшиеся стропила. При укладке стропил брус нужно устанавливать «ребром», это максимально усиливает сопротивление на прогиб. Как результат ровная крыша даже через несколько лет эксплуатации.

Как правило, складывается ошибочное впечатление, что одноэтажные дома не могут быть достаточно интересными и привлекательными. А уж если такой дом с односкатной крышей, то такой каркасный дом будет скучным и однообразным. Однако это ошибочное мнение.

В настоящее время все проекты каркасных домов с плоской крышей отличаются широким выбором вариантов строения. Одноэтажные каркасные дома легко возводить своими руками.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

как построить, строительство пошагово, установка стропил, как сделать монтаж

Содержание:

Как правило, односкатными крышами редко оснащаются многоэтажные дома, даже несмотря на соответствия их конструкции новомодному стилю хай-тек. В основном кровли данного типа имеются на гаражах, небольших дачах, верандах, бытовках: это подразумевает возможность проведения строительных работ своими руками.

Чем особенна односкатная крыша

Перед тем, как построить односкатную крышу, важно изучить ее основные особенности. Название односкатной крыши говорит само за себя. Она состоит только из одной скатной плоскости, имея оригинальную стропильную систему. Стропильные ноги по обоим концам оснащены надежной опорой, что позволяет причислить их к наслонному типу. Каждая из частей конструкции укладывается персонально, так как установочные стенки обладают разной высотой: для соединения с ними в этом случае используется мауэрлат.

Данный кровельный элемент не выглядит, как стандартная деревянная рама. Состоит он из двух брусков, размещенных поверх каменной стены параллельно друг ко другу. Таким же образом проводится монтаж бревен сруба и противоположных сторон обвязки каркасного дома. Чтобы избежать путаницы, указанный элемент мауэрлата обозначают, как коньковый брус. При этом важно понимать, что в формировании конькового перелома он не участвует, а выступает лишь опорой.


Для выполнения опорной функции при строительстве односкатной крыши своими руками используются:

  1. Несущие конструкции из кирпича, древесины и пенобетона.
  2. Опорные столбы, которые впоследствии могут обшиваться, или оставаться в открытом положении.

Хотя конструкция односкатных сооружений и отличается простотой, однако существует достаточное число ее разновидностей. Как и прочие скатные кровли, они могут утепляться или оставаться холодными. Также на односкатных крышах могут иметься чердаки, хотя и не всегда. Помехой в этом случае выступает противопожарные нормы, согласно которым чердак не должен быть ниже 160 см. Для односкатных конструкций характерна пологость, с углом уклона в пределах 5-15 градусов. Если перевести в проценты, то получиться 5-25%.

Учитывая эти пропорции, чердак обустраивается в виде жилой полумансарды или технического помещения. Для этого используется промежуток между кровлей и перекрытием потолка.


Односкатная крыша своими руками обычно используется в таких случаях:

  1. Для оформления различного рода пристроек типа террас, гаражей, бань, входных комплексов, гаражей, веранд, сараев и т.п.
  2. В качестве покрытия для отдельных построек бытового и хозяйственного назначения.

Среди остальных конструкций односкатные крыши выделяются максимальным удобством технических характеристик, что сводит риск образования снежных мешков к минимуму. Если того требует архитектурная ситуация, они могут быть полноценно заменены вальмовыми конструкциями. Эти конкуренты имеют весьма красивую форму, при более значительных финансовых затратах и сложности реализации.

Различие высоты опорных стенок позволяет отводить осадки со скатных поверхностей естественным путем. Это позволяет не тратиться на обустройство внутренних стоков. В основном более низкая сторона односкатной конструкции оформляется водосточным желобом, по которому вся вода без проблем отводится за пределы здания. Даже в случае ливней и таяния снега проблемы обычно не возникают. Для удаления залежалых осадков применяется техника чистки плоских кровель.

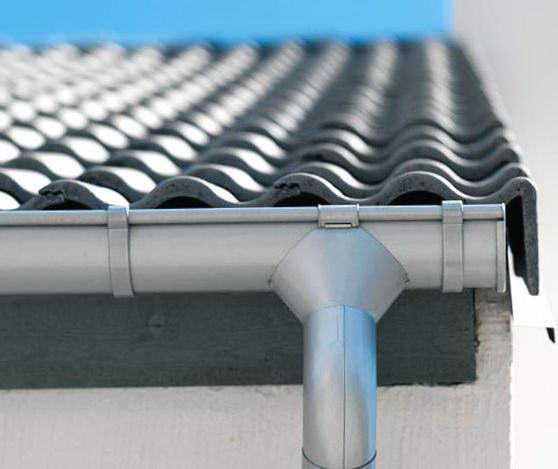

Как устроен водосток на кровле с одним скатом

Для обеспечения необходимого уклона в этом случае могут использоваться следующие способы:

  1. Разность высоты опорных стенок или рядов специальных опор столбового типа.

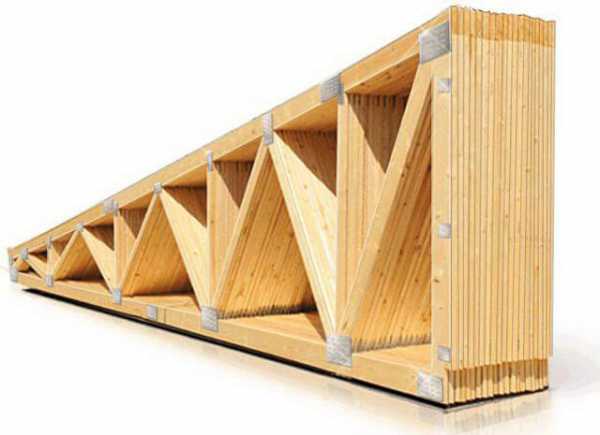

  2. С помощью половинчатых ферм, изготовленных самостоятельно, или приобретенных в готовом виде. Их монтируют в тех случаях, когда опорные стены или столбы обладают одинаковой высотой.
  3. На стены дома крепятся опоры, приподымающие конструкцию кровли выше, чем уровень параллельной стены.

Покрываются односкатные крыши чаще всего рулонными материалами, профлистом, кровельной жестью, металлочерепицей. Важно понимать, что штучный материал может монтироваться только в тех случаях, когда обеспечен указанный изготовителем в сопроводительной документации угол уклона. Если этот параметр незначительный, то лучше не использовать для покрытия односкатной кровли дранку, солому, тростник и другой подобный материал, так как он может быстро сгнить.

Особенности монтажа односкатной конструкции

Чтобы детально ознакомиться, как сделать односкатную крышу дома своими руками, предлагается рассмотреть пример сооружения стропильного каркаса из древесины. Пиломатериалы являются наиболее простым в обработке и доступным по цене вариантом. Как известно, любая работа начинается с составления проекта, в котором учитываются все индивидуальны особенности этого объекта.


Чтобы определить сечение элементов стропильной конструкции, если по ним не будет осуществляться передвижение людей, в учет нужно взять общий вес кровли и снеговой шапки. Для расчета крыши отдельно стоящего здания, учитываются все возможные статические и динамические воздействия, которым подвергается конструкция в течении года. При расчета стропильных ног односкатной системы их можно соотносить с обычными горизонтальными балками.

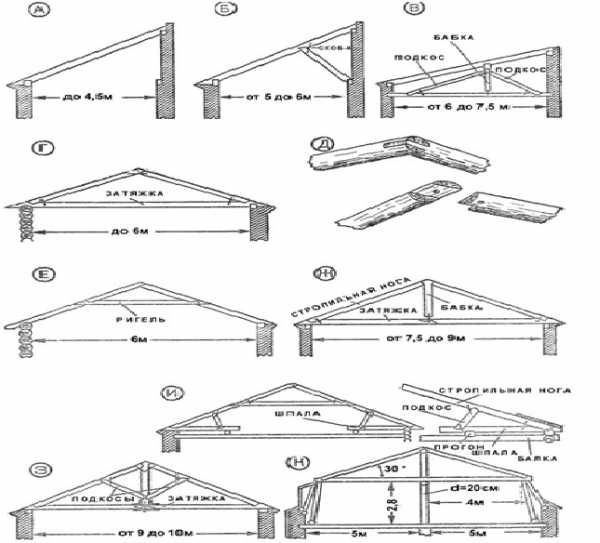

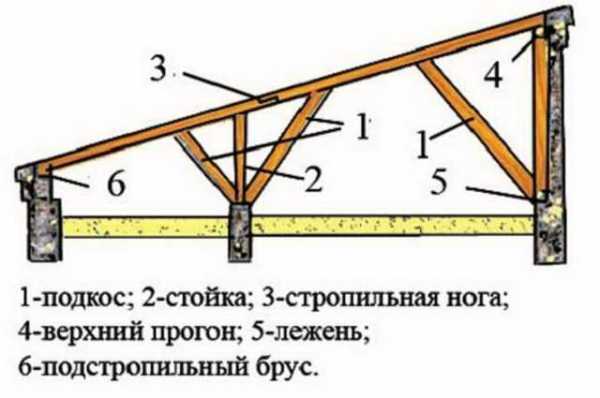

Советы по составлению проекта и схемы стропил

При создании проекта односкатной кровли следует учесть некоторые общие принципы. Для сооружения стропил для односкатной крыши своими руками чаще всего применяется древесина, благодаря своей экологичности и дешевизне.

При этом важно помнить об особенностях натуральных органических материалов. К примеру, древесина склонна к колебанию линейных параметров, в зависимости от климатических условий. Очень длинные деревянные элементы обычно провисают, если не предусмотреть под ними дополнительные опоры.

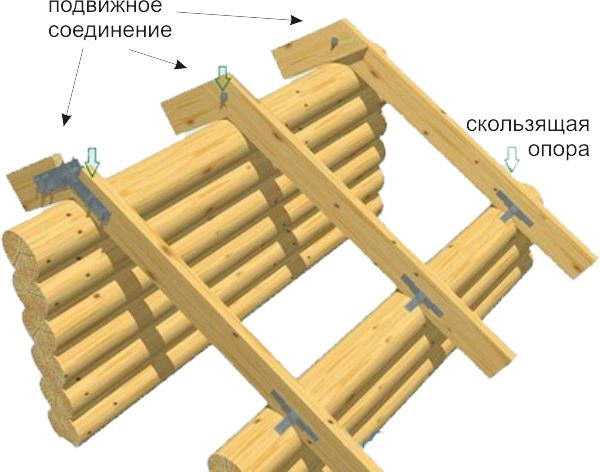

Подобная специфика древесины потребует некоторого усложнения конструкции, на что влияют параметры перекрываемого расстояния:

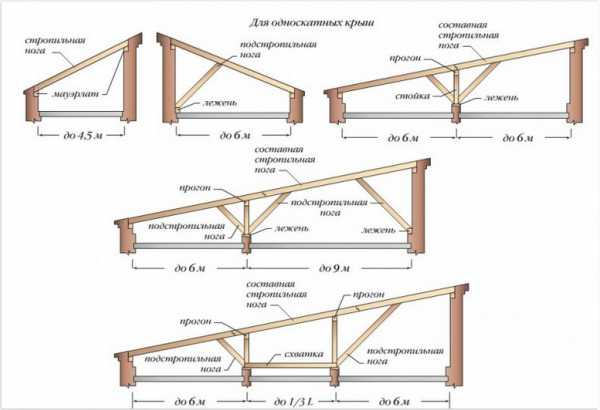

  • Если речь идет о дистанции между опорными элементами до 4,5 м, то при установке стропил односкатной крыши своими руками дополнительные опоры не понадобятся.

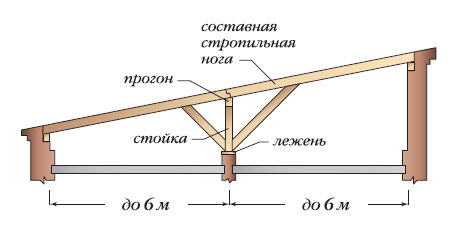

  • Расстояние от 4,5 до 6 м предусматривает применение подстропильных ног, которые называются подкосами. Таким образом обычно сообщается дополнительная жесткость навесам с любой длиной стропилин.
  • Если расстояние между опорами от 6 до 9 м, проводится установка пары подкосов, для подпирания стропильной ноги по обеим сторонам.
  • Расстояние от 9 до 12 м потребует применения консольно-прогонной системы, для разделения пролета на два условных отрезка. В состав этой конструкции входит прочная деревянная рама, имеющая сверху прогонную балку. Для ее поддержания используются вертикальные стойки. Укладка подкосов, поддерживающих обе части длинной стропилины, проводится на конструкционные опоры.
  • Если речь идет о дистанции свыше 12 м, применяется секторное зонирование пролета с помощью прогонных конструкций. Что касается обустройства пролета внутри каждой зоны, то для этого можно применить любой из описанных выше способов монтажа односкатной стропильной системы своими руками.

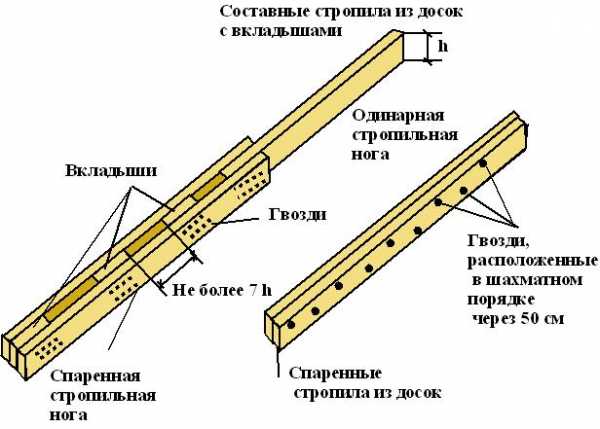

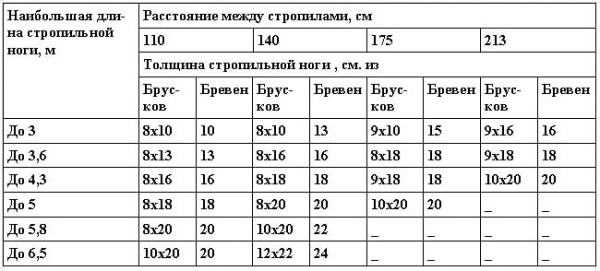

Стропильные ноги разделяются дистанцией, определяемой параметрами сооружаемой коробки. Для разбивки опорных стенок под кровельный каркас проще всего применить одинаковые расстояния. При этом важно добиваться того, чтобы каждый из краев конструкции имел отдельную стропильную ногу. Для размещения между ними рядовых ног применяется ровный шаг.


Обычно речь идет об определенных ограничениях по разбивке, на что влияют технические характеристики выбранного материала:

  • Если стропильные ноги делают из бревна, пластин или бруса, параметры шага рекомендуются в пределах 1,5-2 м.
  • Для установки дощатых стропил берется дистанция 1-1,75 м.

Кроме того, вне зависимости от расчетов, лимитируются и размеры сечения. Даже в случае небольшой нагрузки бревно не может быть тоньше 12 см, пластина – 7 см, доска – 4 см.

Сооружая односкатную кровлю своими руками, важно взять во внимание, что при наличии пролетов более 4,6 м подстропильные ноги будут изготовляться не только из бруса и доски. Потребуется заготовить дополнительный пиломатериал для подкосов. Речь идет о бревне толщиной 10 см, брусе со стороной более 8 см и спаренной доске 25х150 мм.

Для мауэрлатного бруса определен минимальный размер на уровне 100х200 мм, для такого же бревна – диаметр не менее 180-200 мм. Если крыша должна перекрыть пролет более 12 м, применяют прогоны и лежни. Для этого применяется брус размером от 180х180 мм и бревно сечением не менее 200 мм. Чтобы изготовить консольно-прогонные стойки большепролетной кровли, потребуется брус со стороной более 120 мм или бревно диаметром не менее 130 мм.

Строительство односкатной крыши своими руками на каркасном доме

После успешного завершения составления проектной документации строители получают на руки подробные указания, как сделать односкатную крышу дома своими руками. Для большей ясности можно разобрать пример установки односкатной крыши на гараж своими руками пошагово.

В качестве опоры под стропилины в данном случае будет использовать верхняя обвязка. Расчет установочного шага под стропильные ноги не потребуется, ведь он в этом случае такой же, как и дистанция между стойками каркасной стены. Их обычно изготовляют из доски 50х150 мм. За высоту передней стены возьмем 2,5 м, задней – 2,2 м.


Делаем односкатную крышу гаража в таком порядке:

  1. Доска разрезается на части по 265-270 см. Их число должно совпадать с количеством опор передней стенки.
  2. Таким же образом изготовляются стойки на заднюю стенку. Их длина берется 235-240 см.
  3. При установке готовых стоек применяется крепление на металлические уголки. Для временной фиксации крайних элементов используют укосины.
  4. Для проверки правильности горизонтального и вертикального положения стоек потребуется строительный уровень: замеченные неровности следует сразу же исправить. Для отбивания горизонта на передних элементах берется высота 250 см, на задних – 220 см.
  5. Полученные метки используются для установки боковой доски.
  6. По месту проводится отпиливание лишних отрезков на стойках, выступающих поверх боковых досок.
  7. Установка боковых досок поверх торцевых стен. Перед этим проводится примерка путем прикладывания доски на место будущей фиксации.
  8. Для изготовления стоек боковых стенок потребуются точные размеры. При их установке используется тот же шаг, что на передней и задней стенке. Что касается дверного проема, то его можно оставить на этом этапе, или выпилен вместе с окнами после того, как сделаются односкатные стропила.
  9. После установки обвязки поверх торцевых стоек боковая доска снимается.
  10. Над имеющейся обвязкой делается еще одна, с обязательной перевязкой углов.
  11. Раскрой стропил проводится из досок 50х150 мм. В их длину входят параметры двух карнизных свесов, с запасом 10-15 см.
  12. Установка пары стропильных ног нужно провести строго вдоль боковых стен. Для их фиксации используют уголки, с частотой установки 70-100 см. Для монтажа ветровой доски берется доска 50х100 мм.
  13. Чтобы соорудить сплошную обрешетку, потребуются листы влагостойкой фанеры. Между ними предусматривается зазор 2-3 мм. Сверху обрешетка оснащается гидроизоляцией.
  14. Перед укладкой покрытия нужно вырезать отверстие под дымоходную трубу. Вокруг нее и по свесам кровли укладывают дополнительный гидроизоляционный слой.

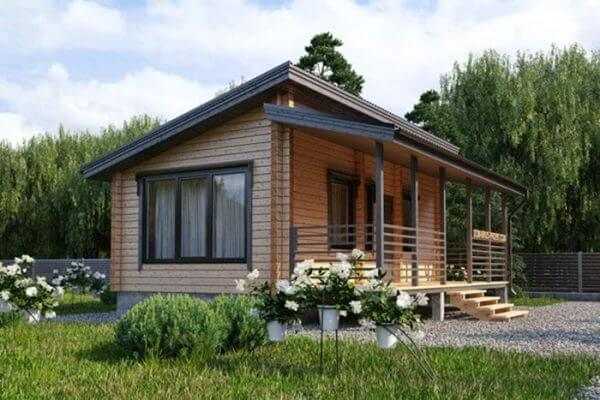

Как построить крышу дома с верандой своими руками

При помощи односкатной кровли очень удобно оформлять различные архитектурные комбинации. Наиболее встречаемая ситуация – когда таким образом покрывают дом и пристроенная к нему веранда или терраса.

Пошаговая инструкция, как сделать односкатную крышу дома с верандой:

  • При изготовлении стропилин предусматривается запас для карнизных свесов.
  • По ходу их укладки за расстояние для шага берется промежуток между стойками каркасного строения.
  • Длина боковых досок совпадает с длиной стенки, с добавлением двух карнизных свесов.
  • На боковые элементы крепятся также выносы боковых карнизов.
  • Торцы выносов оснащаются ветровой доской.
  • Для изготовления опорных стоек веранды используется брус 100х100 мм: их нужно сделать короче на 50-70 см, чем стойки высокой стены. Что касается шага опор, то он выбирается исходя из собственных предпочтений.
  • Для соединения верха стоек используется обвязка брусом 100х100 мм. Для крепления в этом случае берутся шурупы или гвозди.
  • Набивка на высокую стенку в горизонтальном положении осуществляется с отступом от линии сопряжения на 30-40 см.
  • При раскрое верандных стропил их длину ориентируют по одному карнизному свесу.
  • Готовые стропила монтируются поверх прибитых досок и обвязки. Для этого используют уголки и гвозди.
  • На скатах обустраивается сплошная обрешетка, для чего применяют влагостойкую фанеру. Поверх нее укладывается слой гидроизоляции. Укладка подходящего кровельного материала завершает описание процедуры, как правильно сделать односкатную крышу дома с верандой.

Для чего нужны стропильные фермы

Как гласит техническая документация, для укладки одиночных стропил односкатной кровли опорные стенки должны иметь разную высоту. Однако нередко бывают ситуации, когда высота этих стен одинаковая: в таких случаях удобнее всего применить специальные строительные фермы деревянного или металлического типа. Для примера можно взять возведение кровли с одним скатом с фермами на веранде или крыльце, пристроенном к даче.


Строим односкатную крышу в этом случае таким образом:

  1. При изготовлении составляющих стропильных ферм важно иметь в виду, что в данной треугольной конструкции короткий катет служит для крепления к стене дома. При этом гипотенуза конструкции выступает в качестве карнизного свеса. Для изготовления длинного катета и гипотенузы потребуется доска 25х45 мм. Короткий катет делают из доски 120х45 мм.
  2. Для фиксации элементов фермы применяют перфорированные пластины из металла и анкеры.
  3. Для крепления короткого катета к стене понадобятся дюбеля и шурупы. Длинный катет крепится гвоздями на обвязку.
  4. Торцы оснащаются сливными досками.
  5. Поверх стропильных ферм обустраивается сплошная дощатая обрешетка. Не следует забывать и об компенсационных зазорах 2-3 мм.
  6. На участке, где односкатная кровля соединяется со стеной, монтируется угловая накладка.
  7. При обшивании потолка немного карнизного свеса нужно оставить свободным, для поступления свежего воздуха. Данный проем желательно оформить москитной сеткой, чтобы внутрь помещения не лезли насекомые.
  8. После укладки кровельного покрытия периметр оснащается металлической профильной планкой.

Передний торец кровли желательно оформить водосточным желобом, выведя его отлив за пределы здания.



kryshadoma.com

Односкатная крыша своими руками — пошаговая инструкция (фото, видео, схемы)

Односкатная крыша является наиболее простым в устройстве типом крыш. В ней нет каких-либо сложных элементов, она устанавливается на несущие стены, которые имеют различную высоту.

Содержание статьи

Обычно такая крыша используется при строительстве надворных построек: гаражей, бань, веранд, сараев, но также нередко встречается и при строительстве частных домов и дачных домиков. Итак, давайте же разберемся, как же изготавливается односкатная крыша своими руками пошагово.

Угол наклона односкатной крыши

Первым делом при постройке нужно определиться с углом наклона. Угол наклона крыши дома будет зависеть в первую очередь от того, каким кровельным материалом вы собираетесь ее покрывать. Для односкатной крыши из профнастила оптимальный угол наклона будет составлять 20 градусов, а минимальный уклон — 8 градусов.

Если сделать меньше, то крыша может просто провалиться под тяжестью снега зимой или весной, что особенно актуально для регионов Сибири. Для металлочерепицы минимальный уклон поднимается до 25 градусов. При устройстве односкатной крыши из шифера этот показатель поднимается еще на 10, и составляет уже 35 градусов. Для фальцевой кровли минимальный угол наклона составляет от 18 до 35 градусов.

После определения угла односкатной крыши поднимаем фасадную стену относительно задней стены на необходимую для получения требуемого градуса высоту, для этого нам будет необходимо обратиться к некоторым тригонометрическим формулам.

Как рассчитать односкатную крышу

Расчет угла наклона

Для наглядности расчета односкатной крыши приведем рисунок:

tgA и sinA находим по следующей таблице:

Угол наклона крыши, градусыТангенс, tgAСинус, sinA
50,090,09
100,180,17
150,270,26
200,360,34
250,470,42
300,580,5
350,70,57
400,840,64
451,00,71
501,190,77
551,430,82
601,730,87

Создание проекта

Не смотря на простоту конструкции перед тем, как сделать односкатную крышу дома, составляют проект. Зная необходимый угол наклона ската, рассчитывают на сколько одна стена должна возвышаться над другой с помощью нехитрых тригонометрических формул.

Приведем пример расчета высоты поднятия фасадной стены Lbc и длины стропил Lc для дома, длина стены которого Lсд = 5 м, а угол наклона односкатной крыши A = 25 градусов.

  • Определяем высоту поднятия передней стены Lbc = 5 х tg 25 = 5 х 0,47 = 2,35 м.
  • Определяем длину стропильной ноги Lc = 2,35 / 0,42 = 5,6 м.

Также не забудьте прибавить к полученной длине стропильной ноги длины заднего и переднего свесов, которые будут служить защитой дома от атмосферных осадков. Длину свесов берем по 0,5 метров, можно взять и больше, но не меньше. Итого, нужно прибавить еще 1 метр. Итак, получаем: Lc = 5,6 м + 1 м = 6,6 м. На этом расчет заканчивается, можно приступать к дальнейшим работам.

Конструкция и устройство

Конструкция стропил

Односкатную крышу считают простейшим типом кровли, она имеет две точки опоры, две разновысокие стены, разница высот которых задает уклон скатов. Она состоит из:

  1. Стропильной системы. Это совокупность опорных элементов, поддерживающих скаты кровли. Подробнее о ней мы расскажем в одном из следующих пунктов.
  2. Фронтонов. Так называют участки стены в форме прямоугольного треугольника, ограниченные скатами и карнизом. У односкатных крыш фронтоны выкладывают из того же материала, что и основные стены, так что четкого деления тут нет.
  3. Свеса. Это выступающая часть стропильной ноги, выносимая за периметр сооружения. Свес защищает стены от намокания во время дождя.
  4. Кровельного материала. Им покрывают стропильную системы односкатной кровли. Прочное современное финишное покрытие служит щитом от атмосферных осадков.
  5. Утеплителя. Если этого требуют задачи, возлагаемые на постройку, проводится дополнительная термоизоляция крыши. Конечно, речь идет не о сарае или беседке, но бане и гаражу качественное утепление не повредит.

    Строение кровли

Состав и особенности стропильной системы

Стропильная система полностью изготавливается из древа. Опытные кровельщики рекомендуют использовать сухую древесину хвойных пород, отлично подходит сосна. Перед тем как построить односкатную крышу дома, все элементы стропильной системы проходят предварительную обработку антисептиком и антипиреном. Лучше выбирать ровные пиломатериалы, без сучков и сколов, с ними работать гораздо проще. Стропильная система состоит из следующих частей:

Стропильная система

  • Мауэрлат. Толстый, крепкий брус сечением 150х150 мм, выступающий в роли основания, на которое опирается односкатная крыша. Мауэрлат распределяет нагрузку от стропильной системы, передавая ее фундаменту. Его крепят заподлицо верхней части стены на анкерные болты. Место крепления рассчитывают таким образом, чтобы оно не совпадало с участками врезки стропильных ног. Не нужно «перебарщивать» с количеством отверстий, так как они снижают прочность мауэрлата. Перед креплением проводят гидроизоляцию верхней части стены с помощью сложенного вдвое рубероида.
  • Стропильные ноги. Ровные, прочные бруски, формирующие скаты. Их крепят к мауэрлату или к несущим стенам. Окончания стропил формируют скаты, если длины ног недостаточно, производят удлинение с помощью кобылок. Расстояние между опорными элементами определяют с учетом ширины кровельного материала, обычно 60-120 см.
  • Обрешетка. Решетчатое или сплошной основание, на которое настилают кровельный материал. Сплошную обрешетку изготавливают из влагостойкой листовой фанеры, ее применяют, если односкатная крыша покрывается шингласом, рубероидом или ондулином. Решетчатая обрешетка набивается из необрезных досок, закрепленных перпендикулярно стропилам.

Виды стропильных систем

Кровля односкатной крыши дома выглядит как половинная часть двухскатной, поэтому строение стропильной системы этих двух видов очень похоже. Использую три разновидности:

  • Скользящая. Применяют в основном в строительстве бревенчатых срубов. Эта конструкция благодаря нижнему креплению по типу ползуна помогает компенсировать усадку деревянного дома, которая порой достигает 15%. Верхняя часть стропил закреплена жестко, а нижняя при необходимости скользит. Если монтаж произвести правильно, крыша не деформируется в первые годы эксплуатации, когда усадка особенно сильна.

    Скользящая стропильная система

  • Наслонная. Такой вид стропил используется в основном в блочных и кирпичных сооружениях, в которых есть внутренние перегородки. Стропильные ноги опираются не только на внешние стены, но и на внутренние стойки, берущие на себя часть нагрузки. Проще всего сооружать именно такую стропильную систему. При строительстве односкатной крыши своими руками, продвигаясь пошагово, поэтапно даже начинающий строитель не упустит важных моментов монтажа.

    Наслонная

  • Висячая. Висячие стропильные ноги не имеют дополнительных опор посредине, они лежат лишь на несущих внешних стенах. Устройство висячей системы подразумевает возведения стен одной высоты, наклон кровли задается деревянной стойкой, на которую опирается стропила. Стропильные фермы собирают на земле, заносят на крышу в готовом виде и монтируют, вымеряя по уровню.

Висячая

Процесс монтажа

Изучив устройство односкатной крыши, построить ее своими руками пошагово будет несложно. Начинают с расчета и закупки необходимых строительных материалов, а дальше действуют согласно плану:

  1. После того как коробка хозяйственной постройки готова, на верхнюю часть боковых стен настилают мауэрлат. Предварительно гидроизолировав место установки, длинным сверлом делают отверстия под анкерные болты. Мауэрлат обрабатывают антисептиком, дают просохнуть, а затем также сверля. Затем кладут на стену, вставляют анкеры и туго затягивают.

    Крепление мауэрлата анкерными болтами

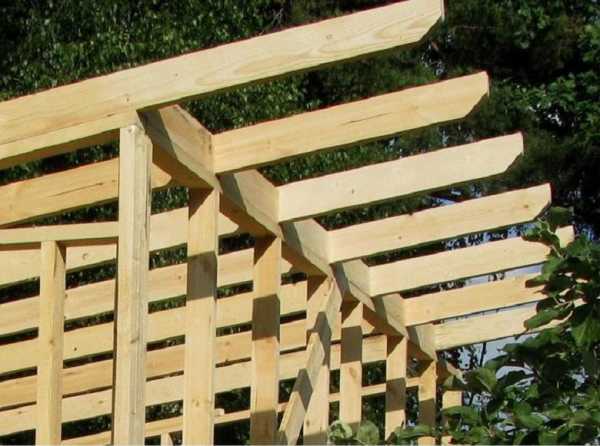

  2. Распиливают доски, предназначенные для изготовления стропильных ног определённой расчетом длины. В первую очередь устанавливают крайние стропила (фронтонные и тыльные), между ними натягивается бечёвка, которая служит ориентиром для установки остальных ног. Чем тяжелее кровля, чем круче ее скаты, тем чаще располагаются стропила.

    Расчет сечения стропил

  3. Следующий этап – гидроизоляция стропил. Для этого используют гидроизоляционную пленку, которая продается в виде рулонов. Полосы пленки крепят строительным степлером вдоль крыши, начина с низу. Полосы укладывают не в стык, а в нахлест 10-15 см.

    Гидроизоляция

  4. Поверх стропил гидроизоляционную пленку фиксируют реками контр-обрешетки. Их толщина 3-5 см создает вентиляционный зазор.
  5. Прибивается обрешетка. Сплошная, если кровельный материал в рулонах, не держит форму. Решетчатая в случае, если используется профнастил или металлочерепица.

    Обрешетка крыши

  6.  Ответственная фаза – настил кровельного материала. Как правильно его выполнить, зависит прежде всего от его типа. Для крепления используют специальные саморезы, поставляемые в комплекте с кровлей, оцинкованные с каучуковой головкой, которая деформируясь при закручивании, защищает отверстие от проникновения влаги. Кровельный материал тоже настилают с нахлестом минимум 10 см.

    Настил металлочерепицы

  7.  Остается только оборудовать систему водостока, закрепить карнизные и ветровые балки. Фиксаторы для желоба водотока рекомендуют использовать пластиковые, которые отличии от металлических не подвержены коррозии и крепятся прямо на ветровую доску.

    Водосток

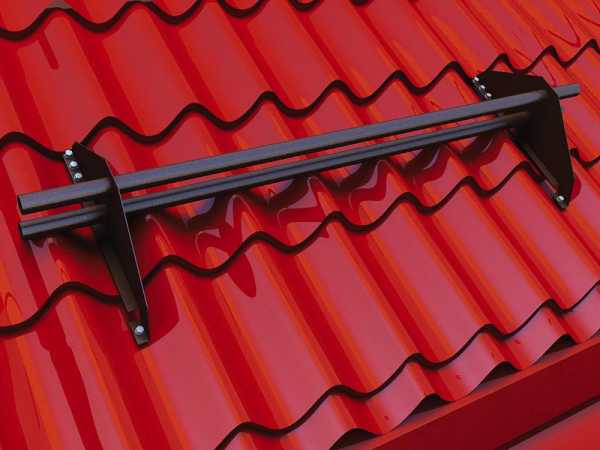

  8. Устанавливают снегозадержатели, предотвращающие самопроизвольный сход снега. Они представляют из себя небольшой карниз, закрепленный по нижнему краю ската.

    Снегозадержатели

Достоинства и недостатки

Как любое изобретение человечества, односкатная крыша дома имеет достоинства и недостатки. К плюсам причисляют:

  • Доступность, низкую стоимость материалов для кровли.
  • Легкость проектирования и скорость строительства.
  • Конструкция и устройство имеет хорошую сопротивляемость ветру и атмосферным осадкам.

Жилой дом с односкатной крышей

Гараж

Надворная постройка

Но называют несколько минусов, которых нет у других конструкций:

  • Невозможно обустроить чердачное или мансардное пространство.
  • Низкая степень термоизоляции.
  • Нетрадиционный внешний вид.

Словом, недостатки односкатной кровли вытекают из ее достоинств. То, что делает ее оптимальным вариантом для надворных сооружений, лишает возможности венчать жилой дом. Тем не менее, практичность этой конструкции доказана годами верной службы, а делать ее или нет, решать только вам!

Видео-инструкция

Рекомендуем посмотреть подробную видео инструкцию о том как строится односкатная крыша своими руками пошагово с объяснениями и советами.

krovlyakrishi.ru

Односкатная крыша своими руками чертежи и фото

Использование крыши с односкатной конструкцией при строительстве дома и сооружений нежилого назначения стало популярным по причине простоты монтажа, возможности сэкономить на материалах и относительной быстроты выполнения работы. Дальше рассмотрим ее особенности и подробно опишем, как строится односкатная крыша своими руками.

Преимущества и недостатки крыши с такими конструктивными особенностями

Крыша односкатная



Сначала перечислим достоинства:

  • Небольшое количество используемых материалов, а, следовательно, и маленькая масса, что снижает нагрузку на основание.
  • Широкие возможности выбор угла, под которым будет обустраиваться скат воды: от 3 до 45 градусов.
  • Можно использовать практически любой кровельный материал, что оказывает положительное влияние как на экономичный аспект, так и на возможность сооружения здания в соответствии с эстетическими предпочтениями.
  • При правильном выборе угла наклона для определенного региона кровля дома будет отлично противостоять ветру и снежной массе.

Но, как и другие конструкции, такая кровля обладает некоторыми недостатками:

  • При сооружении дома в местности, для которой характерно наличие сильных ветров, должно проводится утепление поверхности крыши, а также стен, постоянно находящихся под воздействием ветра.
  • Особенности такого чердака подразумевают отсутствие возможности обустройства мансарды и минимальное пространство для хранения вещей.

 Составляющие односкатной кровли

Также нужно учитывать, что при больших количествах снежной массы на поверхности односкатной крыши (особенно, если был выбран неправильный кровельный материал) придется счищать снег, дабы предотвратить неприятные последствия.

Какие могут быть односкатные крыши для сооружения дома?

Варианты крыш



Перед тем как начинать выполнение работы, нужно сделать расчет и учесть особенности конкретного строения, чтобы правильно выбрать тип стропильной системы. Она может быть в следующих исполнениях:

  • Висячие стропила. Система может применяться при сооружении домов из камня и дерева и является самой сложной для выполнения работы своими руками. Создание крыши с такими конструктивными особенностями требует наличие стен с одинаковой высотой, на которые и устанавливаются фермы, предварительно собранные на земле.
  • Наслонные стропила. Такую технологию сооружения односкатной крыши правильно использовать при строительстве дома из блока или кирпича. Опорным элементом верхней части конструкции является специально завышенная для этих целей стена или стойка, упирающаяся в балку перекрытий. В последнюю также упираются и нижние концы стропил. Для обеспечения высокой устойчивости нагрузке снежной массы дополнительно устанавливают вспомогательные стойки и используют подкосы.
  • Скользящая система. Применяется в большинстве случаев при сооружении бревенчатого дома. Ее основная задача – предотвратить потерю характеристик чердачного покрытия, которые возможны, как последствие усадки дерева после возведения здания. При выполнении работы фиксируется только верхняя часть стропил, а для установки нижней нужно сделать специальные приспособления, по которым будет возможность скользить, что приведет к сохранению целостности крыши.

 Одна из разновидностей скользящей опоры



Также стоит выделить такую особенность односкатной конструкции, как наличие вентиляции. Если она не предусмотрена, то существует ограничение по выбору угла расположение ската (до 5 градусов), а также нужно проводить утеплительный процесс материалами, которые обеспечат минимальный уровень теплопроводности. В случае же вентилируемой конструкции скат можно обустраивать практически под любым углом. Проветривание обеспечивают специальные отверстия с противоположных сторон конструкции.

Как сделать односкатную крышу для дома?

 Устройство односкатной крыши

Алгоритм выполнения работы состоит из нескольких важных моментов, которые нужно рассмотреть подробно.

Монтаж опор

Основные составляющие стропильной системы



В самом начале работы нужно подготовить основу для закрепления стропил – основной составляющей чердачной конструкции, от прочности которой будет зависеть долговечность кровли, да и всего дома.

В качестве опоры используется мауэрлатный брус 100 на 100. Он должен устанавливаться в точном соответствии с выбранным чертежом и обладать ровной поверхностью. Его необходимо обработать защитными средствами, а также защитить от воздействия влаги – для этого под него ложится рубероид.

Крепежные болты при сооружении односкатной крыши должны устанавливаться на расстоянии, равному промежуткам между стропилами.

 Врезание стропил в опору

Для достижения максимальной устойчивости кровли опорный брус нужно хорошо закрепить к несущим стенам. Для этих целей используются анкерные болты.

Выбор угла наклона

Наклон односкатной конструкции



Можно его выбирать исходя из используемых материалов кровельного покрытия, но максимально верно будет сделать расчет с учетом нагрузки на поверхность снежной массы. Приведем примеры углов наклона, предпочтительных при использовании некоторых материалов:

  • Не больше 15 для битумной черепицы.
  • От 5 при выборе профнастила. Если угол наклона превышает 10, нужно класть кровельные элементы с большим нахлестом, а в местах стыков проводить дополнительное утепление.
  • Около 35 для стандартных листов шифера и больше 25 для его усиленной модификации.
  • 10-25 для черепицы из бетона и керамики. В таком случае кровельную поверхность дополнительно гидроизолируют.

Подготовка к монтажу стропил

Подготовка

Для создания стропильной системы нужно использовать доски, обработанные защитными веществами, сечение которых начинается от 50 на 100 миллиметров.

Чтобы правильно провести расчет стропильных элементов нужно к пролету крыши приплюсовать 0.3-0.5 м.

Ели будут использоваться кровельные материалы с небольшими габаритными характеристиками, то достаточно использовать стропила длиной 1-1.2 м (например, если выбрана черепица). В случае покрытия листовыми материалами предпочтительная длина 1.5 м.

Уклон вырезов пазов в опорном элементе (мауэрлате) для установки стропил должен иметь уклон, аналогичный выбранному уклону крыши.

Составные стропила



Перед закреплением стропил на мауэрлате в последнем вырезаются специальные ниши для установки. Это обеспечивает максимальную устойчивость конструкции.

Укладка стропил

 Схема монтажа стропил

Сначала укладываются 2 крайних стропила в пазы и между ними натягивается леска – это необходимо для соблюдения установки под нужным углом. Для закрепления стропил используются обычные гвозди (больше 12 см).

Стропильная система не должна поддаваться воздействию давления восьмидесятикилограммового веса и прогибаться.

Если размеры сооружения большие и длина пролета больше четырех с половиной метров, то стропила нужно усиливать. С такой задачей хорошо справляются треугольные подпорки. После обустройства стропильной системы создается обрешетка и стелются паро-, тепло- и гидроизоляционные материалы.

 Способы усиления стропил



Установка кровельного материала

Способ крепления и монтажа будет зависеть исключительно от выбранного материала.

Кровля для дома с односкатной конструкцией сооружается без наличия специального оборудования и не требует вовлеченности профессионалов. Для выполнения такой работы достаточно понимать принцип использования строительного уровня и быть способным забить несколько десятков гвоздей.



jsnip.ru

Сарай с односкатной крышей своими руками — пошаговая инструкция

Сарай – незаменимая хозяйственна постройка как на приусадебном, так и на садовом участке. В нем оставляют на кратковременное и сезонное хранение рабочие инструменты, материалы. Продвинутые огородники своими руками обустраивают в сараях комфортабельный санузел, душевую кабину. Словом, был бы сарай, применение ему в любом случае найдется. Назначение этого сооружения строго утилитарное, поэтому внешнему облику не предъявляют много требований, главное — удобство использование и простота возведения.

Содержание статьи

Сарай с односкатной кровлей – наиболее недорогой вариант строительства подсобного, хозяйственного помещения для хранения инвентаря своими руками. Его каркас легкок в сборке, не требует привлечения специальной техники, покупки дорогостоящих материалов и инструмента. При необходимости его можно построить из того, что есть под рукой, что осталось от строительства дома. При чем даже человек с небольшими плотницкими навыками справится с такой работой своими руками.

Выбор места под строительство

Первое, что нужно сделать – найти и расчистить площадку для строительства. Есть два варианта размещения: вплотную к жилым постройкам или на краю участка. Расположение прежде всего зависит от задач, возлагаемых в будущем на сарай. Чтобы пользоваться им было удобно, предлагаем руководствоваться следующими правилами:

  1. Чтобы своими руками построить сарай, выбирайте места с наименее пригодной для ведения сельского хозяйства почвой и рельефом. На каждом земельном участке есть пространство, затененное старым деревом, которое нельзя выкорчевать, занятое канавой или просто отдаленное.
  2. Размещайте хозяйственную постройку так, чтобы она не затрудняла подъезд техники и транспорта.
  3. Учитывайте расстояние, на которое придется переносить тяжелые предметы при работе, размещайте сарай поблизости от основного фронта работ

Необходимые материалы и инструменты

Для того, чтобы процесс строительства шел быстро, без образования простоев, нужно сразу закупить необходимые материалы и удостовериться в наличии инструмента. Надворная постройка с односкатной крышей – достаточно экономный вариант, для его сооружения своими руками используют в основном древесину, его можно построить даже из более дешевых пиломатериалов второго и третьего сорта. Вам потребуется:

  • Брус 100х100 мм или 150х100 мм для сооружения каркаса;
  • Доски обрезные50х150 мм для стропильной системы;
  • Доски обрезные 40х150 мм для обшивки;
  • Доски необрезные для обрешетки;
  • Кровельный материал;
  • Гидроизоляционная пленка;
  • Рубероид
  • Смесь для изготовления бетона, песок, мелкий гравий
  • Крепеж: гвозди, саморезы.

Из инструмента пригодится мощный шуруповерт, дрель, болгарка, электрорубанок, электролобзик. В общем-то, все операции можно сделать вручную, но наличие электрических приборов ускорит процесс строительства в два раза.

Этапы строительства

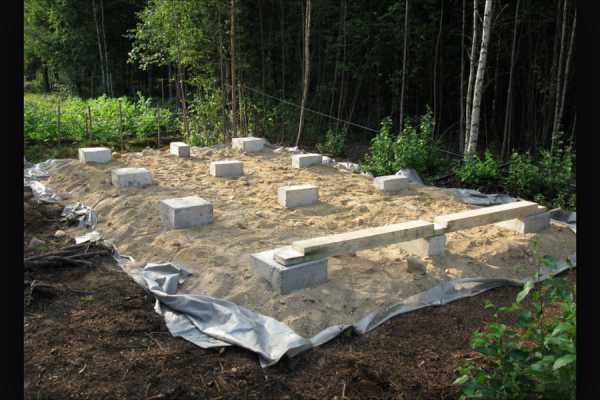

Закладка фундамента

Сначала выбранное место подготавливают: убирают мусор, большие растения, если необходимо выравнивают, после чего можно приступать к заливке фундамента. Хоть сарай с односкатной кровлей – некапитальное, маловесное сооружение, надежное основание ему тем не менее необходимо.

  • Достаточно своими руками построить столбчатый фундамент, на который устанавливают каркас, на глубину 40-50 см. С помощью рулетки, бечевки и колышков нужно разметить, где будут находится столбы. Рассчитывайте, так, чтобы пролеты между ними были в районе 1,2-1,5 метров. Четыре столба располагают по углам сооружения, и несколько внутри периметра, в зависимости от площади сарая.
  • После разметки нужно сделать отверстия в земле буром на глубину промерзания грунта. Сверху налаживают опалубку из ненужных досок на высоту 20-30 см.
  • На дне выкопанных отверстий перед тем, как залить их бетоном, делается песчано-гравийная подушка, для усиления вставляют арматуру.

Для того, чтобы фундамент набрал прочность, его оставляют в покое на 3-4 дня, по прошествии которых продолжают строительство.

Сборка каркаса

Пока фундамент застывает, есть время на то, чтобы обработать все древесину, идущую на каркас, антисептическими и огнеупорными составами, чтобы сарай служил дольше, был защищен от возгорания, гнили и вредителей. Далее следует инструкция, как построить каркас своими руками:

  1. Снимите опалубку каждого столба фундамента и разместите на оголовке рубероид в двойном сложении для гидроизоляции.
  2. Далее нужно построить основание — каркас из бруса в виде прямоугольника на столбы фундамента. Концы бруса рубят «в пол дерева» и стягивают металлическими скобами.

  3. По уровню выставляют вертикальные стойки. Каркас вымеряют по строительному уровню, их укрепляют временными подкосами, для крепления используют металлические уголки. Заметьте, фронтальную стену мы строим выше, чтобы задать уклон ската крыши в 15-20%. Проемы для дверей и окон нужно сделать заранее, это удобнее, чем потом их выпиливать.
  4. На каркас устанавливают половые лаги, их крепят «в потай» с шагом 60-120 см. Настилают пол из специальной шпунтованной или обрезной доски.

  5. Строим балки перекрытий на вертикальные опоры, в качестве крепежных элементов используют металлические уголки или скобы. Каркас сарая готов.

Сооружение крыши

Конструкция односкатной крыши включает в себя такие элементы, как стропильные ноги, обрешетку, гидроизоляцию и кровельный материал. Они формируют так называемый кровельный пирог, необходимый для надежной защиты от осадков. В качестве мауэрлата используется верхняя обвязка каркаса. А так как мы уже установили разновысокие стойки, то переходим настилу стропильных ног своими руками:

  • Изготавливаем «лекало» стропильной ноги, которое будет использоваться как образец для всех остальных. Длину стропила вычисляют, сложив расстояние между стенами с длиной двух свесов. Свес крыши защищает стены от влаги, обычно для этой цели достаточно 40-50 см. Берем обрезную доску 50х150 мм, отпиливаем до нужной длины и поднимаем наверх. Там примеряем стропило и размечаем выемку в месте крепления к балкам к каркасу. По этому образцу изготавливаем остальные ноги.

  • Устанавливаем фронтальную и тыльную стропильную ногу на каркас, натягиваем между ними нить. Используя нить в качестве уровня, монтируем остальные стропила с шагом 60-80 см. К примеру, для сарая 3х6 м потребуется 8 стропильных ног. Крепим на гвозди или уголки.
  • С помощью строительного степлера крепим полосы гидроизоляционной пленки. Нахлестывая одну на другую на 10-15 см, начиная с нижнего края стропильных ног.
  • Монтируем обрешетку из необрезной доски. Если планируете использовать мягкую кровлю, обрешетку строим более частую.

  • Производим раскрой и укладку кровельного материала. Самый дешевый материал – профнастил, металлочерепица стоит лишь немного дороже. Не смотря на появление современных материалов типа шинглас или ондулин, кровельщики для монтажа своими руками односкатной крыши сарая рекомендуют металлочерепицу. Она более гладкая и не затрудняет соскальзывание снега и влаги с достаточно пологих скатов. Для крепежа используют специальные оцинкованные саморезы, оснащенные головкой из резины, которая после вкручивания уплощается и закрывает собой отверстие.

Отделочные работы

После окончания черновых работ, каркас сарая обшивают доской или листовой влагостойкой фанерой. В оконные проемы вставляют стеклопакеты, устанавливают двери. После этого следует внешняя обработка постройки лессирующим антисептиком или краской на акрилатной, масляной основе. Следующий шаг — внутренняя отделка, для более удобного хранения изготавливают полки, стеллажи, при желании проводят свет, монтируют розетки.

Чтобы хозяйственная постройка с односкатной крышей, которую вы построили своими руками, прослужил как можно дольше, его нужно дважды в год осматривать на предмет дефектов. Кровля требует ежесезонного осмотра и ремонта, покраска проводится раз в 5-6 лет. Аккуратная, функциональная надворная постройка станет незаменимым помещением на вашем участке, построить которую можно своими руками за небольшие деньги!

Видео-инструкция

krovlyakrishi.ru
