Коаксиальные котлы отопления для частного дома – Коаксиальный газовый котел – устройство, плюсы и минусы
Коаксиальный газовый котел – устройство, плюсы и минусы
- Содержимое:
- Почему котлы называются коаксиальными
- Принцип работы коаксиальных котлов
- Отличие коаксиальных котлов от других
- Установка котла с коаксиальным выходом
- Модели котлов с коаксиальным дымоходом
Постоянное подорожание газа, сделало экономичность отопительного оборудования, одним из главных критериев выбора. Коаксиальный газовый котел, имеет высокий КПД до 109%. Благодаря особой конструкции камеры сгорания и определенным нюансам эксплуатации, существует возможность установки котельного оборудования коаксиального типа, в квартире многоэтажного дома. Котел подходит для подключения к системам отопления любого типа.

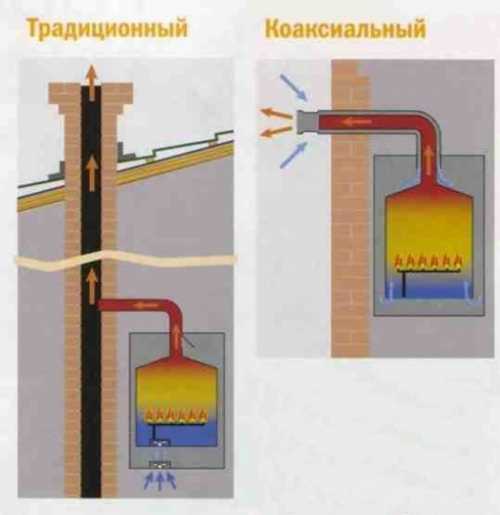

Почему котлы называются коаксиальными
Данное название, появилось из-за особенностей системы дымоотведения. В устройстве котла вмонтирована коаксиальная конструкция выхлопа. Дымоход выполняет сразу две важных функции:
- Отвод продуктов сгорания – конструкция дымохода представляет собой простое устройство, по типу «труба в трубе». По внутренней полости, осуществляется отвод продуктов сгорания.
- Подача воздуха на горелочное устройство – забор воздушных масс происходит посредством внешней трубы. Воздух, поступающий в котел, окружает внутреннюю трубу дымохода, разогретую отходящими продуктами сгорания, предварительно подогревается перед поступлением на горелку, что увеличивает теплоотдачу.
Котлы получили свое название, благодаря особой конструкции совмещенного коаксиального устройства воздухоподачи и удаления продуктов сгорания, но, отличие в принципе работы (по сравнению с классическими версиями отопительного оборудования), заключается не только в этом.
Принцип работы коаксиальных котлов
Коаксиальные газовые котлы с закрытой камерой сгорания, имеют более точное название – «конденсационные», отражающее основной принцип работы. Данное оборудование имеет высокий КПД 108%, по сравнению с классическими теплогенераторами, 92-96%. Конструкционными отличиями являются:
- Закрытая камера сгорания – система коаксиального дымоудаления отработанных газов и воздухозабора, предотвращает сжигание кислорода из помещения. Забор воздуха и отвод продуктов сгорания, выполняется через горизонтальный дымоход. Данная особенность конструкции, позволяет снизить требования к помещению, где будет устанавливаться газовый котел.
- Использование тепла отходящих продуктов сгорания – в разогретом воздухе, находится большое количество тепла. Принцип работы котла основан на улучшенной аккумуляции тепловой энергии из продуктов сгорания. Извлечение тепла осуществляется методом целенаправленного конденсирования частичек пара на поверхности специального теплообменника.
Отличие коаксиальных котлов от других
Существует несколько отличий коаксиального котла от классических атмосферных версий отопительного оборудования.
- Закрытая камера сгорания.
- Высокий КПД, достигаемый посредством максимального отбора тепловой энергии в процессе сжигания газа.
- Меньший объем помещения, необходимый для установки газового коаксиального котла.
Котельное оборудование можно разместить в помещении от 8 м². Разрешен монтаж на кухне, ванной (при условии, что позволяют действующие СНиП). Котлы можно вмонтировать в мебель или специальную нишу.
У коаксиального отопительного оборудования, существует несколько минусов, связанных с его эксплуатацией. Недостатками коаксиальных котлов являются:
- Коаксиальные модели рекомендованы для подключения к низкотемпературным системам отопления. Именно при таких условиях, КПД устройства будет достигать 108-109%. В условиях суровой российской зимы, не всегда целесообразно устанавливать коаксиальный котел.
- Стоимость – в конструкции котла используется нержавеющий теплообменник, автоматика, конденсационный узел и многие другие модули, увеличивающие себестоимость оборудования. В среднем цена котла выше в 2-3 раза, чем у классического теплогенератора.

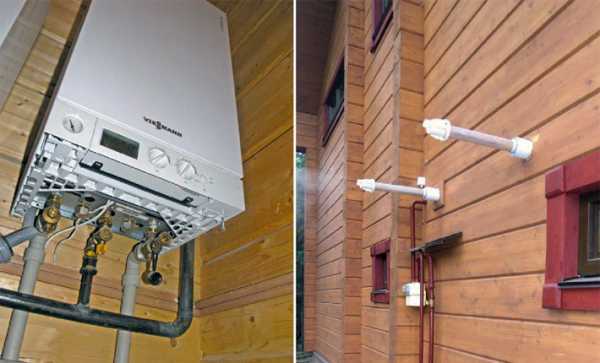

Установка котла на газе с коаксиальным выходом
Устройство системы отопления с коаксиальным газовым котлом, не имеет сложной схемы. Монтаж всех узлов, выполняется в течение 2-3 часов.
Общими требованиями по устройству являются:
- Подключение дымохода – трубу монтируют в согласии с действующими СНиП и рекомендациями производителя. Для обеспечения хороших показателей тяги, запрещается использовать более двух поворотных углов на всей протяженности системы дымоотведения. Общая длина вертикального дымохода, не должна превышать 3 м.
- Минимальная высота установки – расстояние рассчитывается по наружной стене здания. Требования регламентируют, чтобы оголовок располагался не ниже 1-1,5 м над поверхностью грунта.
- Система отвода конденсата – во время работы, котел использует целенаправленное конденсатообразование. Отработанный конденсат, потребуется отвести из специальной емкости в канализацию.
- Оптимальные условия установки коаксиального котла, заключаются в установке оборудования на стене, через которую дымоход будет выводиться из здания. Для обеспечения лучших характеристик тяги, длина дымоходной трубы должна быть в пределах 1-1,5 м.
- Избежать обледенения можно, установив утепленный коаксиальный дымоход, а также, конденсатосборник.
Модели котлов с коаксиальным дымоходом
Чтобы облегчить выбор, все представленные модели отопительного оборудования, делят на три категории по следующим признакам:
- Тип установки – потребителю предлагают напольные коаксиальные газовые котлы отопления и их настенные аналоги. Стационарные модели, имеют большую производительность, но неудобны в установке и последующей эксплуатации.
Настенные коаксиальные газовые котлы отопления, пользуются большей популярностью, благодаря компактным размерам и наличию большого количества разнообразных функций.
- Количество теплообменников – коаксиальный двухконтурный газовый котел, работает на нагрев ГВС и системы отопления. Современные модели, имеют встроенную буферную емкость, обеспечивающую практически моментальную подачу горячей воды потребителю.
Коаксиальный одноконтурный газовый котел, предназначен исключительно для отопления, но имеет большую по сравнению с двухконтурным аналогом мощность. При желании, после небольшой модификации, к теплогенератору с одним теплообменником, подключается бойлер косвенного нагрева. - Производитель – популярные модели предлагают следующие компании:
Эталон качества – это продукция немецких производителей. Французская техника, имеет более простое и комфортное управление, а итальянскую продукцию, отличает приемлемая стоимость и одновременно широкий функционал.
Котлы последнего поколения, оснащаются погодозависимой автоматикой, что увеличило экономичность и облегчило эксплуатацию.

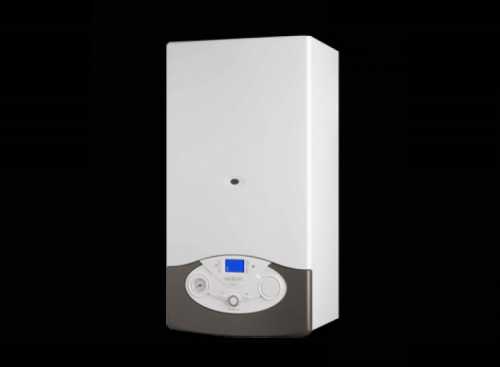

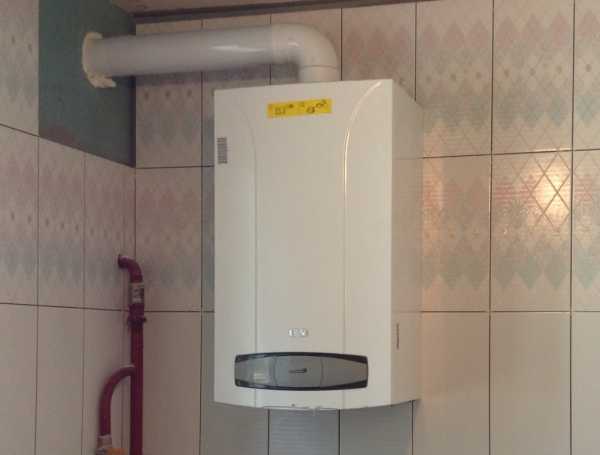

Настенный коаксиальный газовый котел – чем он лучше обычного
Что представляет собой настенный коаксиальный котел?
Коаксиальный настенный газовый котел пользуется популярностью, так как обладает многими преимуществами. Он носит свое название благодаря совершенной системе отведения продуктов горения. Он оснащен коаксиальным дымоходом, который осуществляет сразу две важных функции:
- Вывод продуктов горения по внутренней трубе.
- Подача воздуха на горелочное устройство с помощью внешней трубы. Проходя по ней, воздушные массы нагреваются от внутренней трубы, через которую выходят отходящие газы. Таким образом, воздух, поступая к горелке, увеличивает теплоотдачу.
Достоинствами коаксиального газового котла являются:
- высокий КПД = 97-99%;
- возможность отапливать квартиру в многоквартирном доме;
- не требует особых условий размещения;
- пожробезопасность;
- обладает экологической безопасностью.
К недостаткам настенных котлов коаксиального типа относятся такие особенности:
- Чтобы котел обеспечивал КПД в 96-99%, его нужно подключить к низкотемпературным отопительным системам. В регионах с суровым климатом использование такого устройства будет нецелесообразным.
- Использование дорогостоящих комплектующих (нержавеющего теплообменника, автоматики) увеличивает стоимость оборудования. Цена конденсационных моделей обычно в 2 раза дороже, чем обычных.
Как работает коаксиальный котел?
Коаксиальные газовые котлы носят название «конденсационные». Их отличительными особенностями являются:
- Закрытый тип камеры сгорания. Она позволяет удалять отработанные газы через специальный дымоход, а также не использует кислород из помещения.
- Использует тепло выходящих продуктов сгорания. Его извлечение происходит с помощью целенаправленного конденсирования капелек пара на поверхности теплообменника.
…
Какой дымоход выбрать для настенного газового котла?

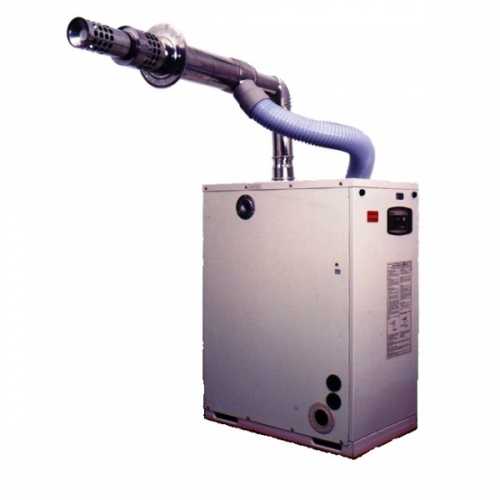

Коаксиальный дымоход для настенного газового котла лучше выбирать той же фирмы, что и агрегат. Например, производители котлов Buderus, Viessmann, Baxi изготавливают отопительные устройства с нестандартными размерами патрубков.
Коаксиальный дымоход Baxi производят из нержавейки и прочного полимера. В комплект входят: труба длиной около 1 м, колено с изгибом в 90°C, ветрозащитную насадку и декоративные кольца.
Стоимость коаксиального дымохода Navien корейского производителя ниже, чем у европейских аналогов. При этом он не уступает им по качеству. Эта компания производит дымоотводящие системы не только для настенных, но и для напольных агрегатов мощностью до 70 кВт.
Благодаря небольшой цене и простоте установки популярностью пользуются системы компании Viessmann с диаметром 60/100. Такие коаксиальные дымоходы устанавливают на настенные котлы Vitodens.
Если конструкция Вашего котла позволяет установить любой дымоход, то выбор сводится только к материалу трубы. Она может быть выполнена из пластика, стали или алюминия. В нашей стране большинство отдает предпочтение пластиковым или стальным дымоходам.
Пластиковые системы дымоотведения
Пластиковые дымоходы делают из термоустойчивого материала, который способен выдержать температуру нагрева до 210°C. Плюсами такой системы дымоотведения считаются: малый вес, дешевизна и легкий монтаж. К минусам относят сравнительно небольшой срок службы и возможность использования только при низкотемпературных режимах газоотведения.

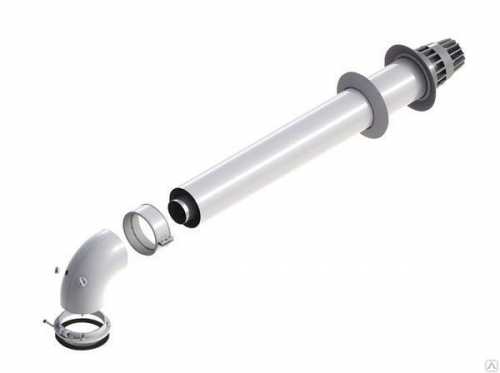

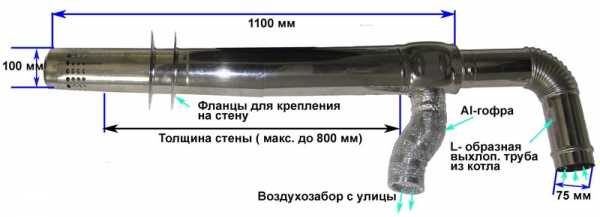

Коаксиальные трубы из нержавеющей стали
Дымоход из нержавейки способен выдержать нагрев до 540 °С. В продаже можно найти трубы двух типов:
- Неутепленные трубы из нержавеющей стали, внутренняя из которых – кислотоустойчива. Однако для обеспечения ее нормальной работы и снижения объемов конденсата, дымоход нужно будет утеплить.
- Утепленные трубы – их чаще используют при монтаже вертикального коллективного дымохода. Такую систему рассчитывают в проектных организациях и встраивают в стену еще на этапе строительства. Утепленная труба имеет лучшие аэродинамические показатели.

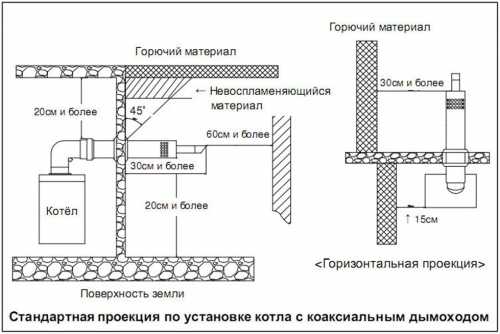

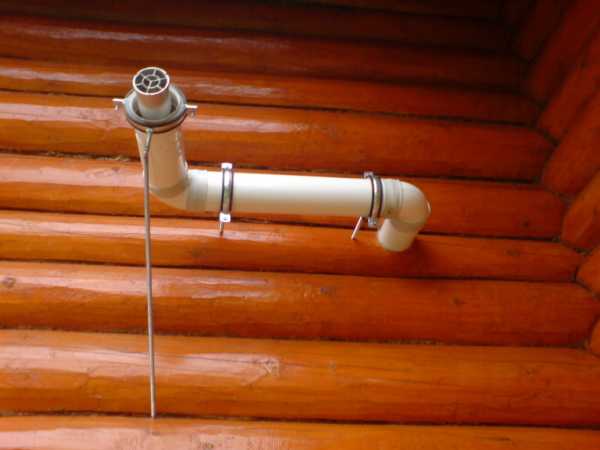

Нюансы монтажа дымохода настенного коаксиального котла

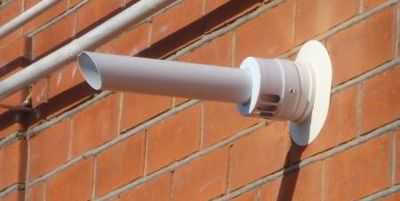

Существуют два вида коаксиальных дымоходов для настенных газовых котлов: горизонтальный и вертикальный. В основном используют первый, так как он прост в установке. Монтаж второго вида сложнее, поэтому его используют только в случае, если невозможно устройство горизонтального дымохода.Установку системы коаксиального отопления важно осуществить в соответствии с нормативными правилами:

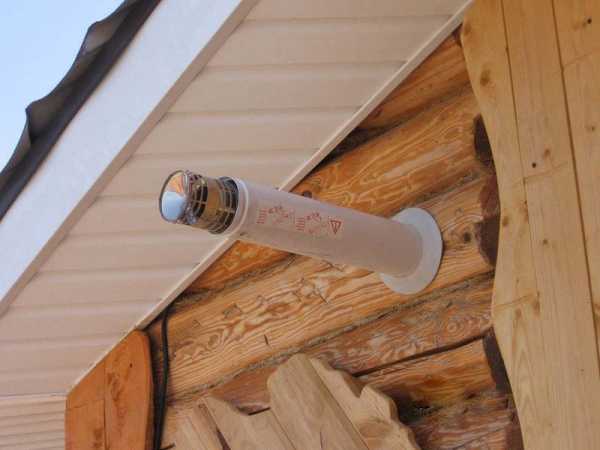

- Отходящий коаксиальный дымоход лучше всего пропустить через стену, а не через крышу. Тогда не потребуется пробивка перекрытий, и труба будет короче. Отверстие в стене для дымохода должно быть больше диаметра трубы: на 1 см в случае кирпичной кладки, на 5 см для деревянного сооружения.
- Оголовок трубы должен находится не ниже двух метров от земли.
- Трубу устанавливают в соответствии с требованиями СНиП и рекомендациями производителя. Полная длина дымохода не должна быть более 3 м. Чтобы обеспечить хороший показатель тяги, не следует устраивать более 2 поворотов на протяжении дымоотвода. Лучший показатель тяги сможет обеспечить труба длиной 1-1,5 м.
- Между трубой и стеной из дерева необходимо установить негорючий материал, например, базальтовый утеплитель.
- Желательно установить на трубу специальный конденсатосборник, так как в процессе работы котел активно использует конденсатообразование. Влага будет поступать в специальную емкость, из которой ее удаляют в канализацию.
- Расстояние от трубы до стен, окон и дверей соседних построек не должно быть меньше 1,5 м.
- При установке коаксиального дымохода в многоэтажных домах, следует придерживаться таких нормативов: расстояние до дверных и оконных проемов, находящихся на одном уровне, не должно быть меньше 50 см; до окна, находящегося выше – не меньше 1 м.
Если Ваша система выведения продуктов сгорания будет соответствовать требованиям к коаксиальным дымоходам настенных газовых котлов, то влияние дымовых газов на проживающих на верхних этажах, будет минимально. Ошибки в монтаже могут привести к тому, что на окнах соседей выпадет конденсат.
Обратите внимание! Проверку и очистку дымохода следует проводить перед началом отопительного сезона и после его завершения. Осмотрите трубу на наличие конденсата и сажи, при необходимости очистите ее.

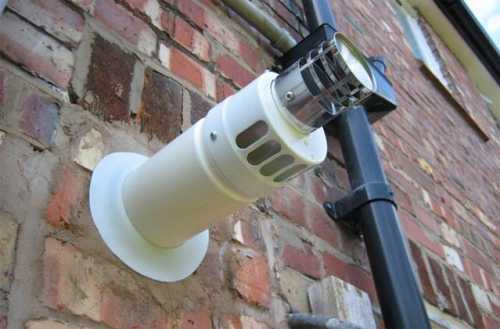

Как уберечь коаксиальный дымоход от обледенения и ветра?
Наличие обледенения на оголовке дымохода говорит об ошибках, допущенных в процессе монтажа. Защитить трубу от появления льда можно так:
- Установить специальную насадку, предотвращающую образование наледи, даже в случае неправильной установки.
- Если конденсатоотводчик стоит, следует выдвинуть оголовок дымохода на 45-55 см дальше от стены. Если отводчика для конденсата нет, то трубу следует наклонить в сторону котла – это поспособствует стеканию влаги в сборник.
Не менее важно защитить дымоход от ветра, иначе появится обратная тяга, которая принесет продукты сгорания обратно в квартиру. Предотвратить это можно с помощью таких мероприятий:
- устройство диафрагм и ветрозащитных элементов;
- правильное положение дымохода относительно окна, дверей и соседних зданий; от оконных проемов труба должна находиться на расстоянии более 1 м.
oteple.com
Что такое коаксиальный газовый котёл? – Телеметрика
Автономные системы отопления заслуженно пользуются высоким спросом у владельцев частных домов и коммерческой недвижимости. Наиболее востребованы газовые котлы, ведь «голубое топливо» имеет доступную цену на рынке. В последние годы кризисные явления в экономике и снижение доходов населения заставляют задумываться о приобретении максимально экономичного теплового оборудования. Никто не хочет безрассудно сжигать природный газ, наматывая на счетчике неподъемные суммы. Коаксиальный котел отопления имеет максимальный КПД среди отопительного оборудования. В процессе эксплуатации он потребляет меньше топлива, чем любая другая отопительная техника.
Особенности коаксиальных котлов
Свое название котлы этого типа получили от используемой системы отведения продуктов сгорания. Дымоход имеет конструкцию, которую проще всего охарактеризовать термином «труба в трубе». Внутренняя труба выполняет роль отведения продуктов сгорания, которые имеют высокую температуру и нагревают воздух, поступающий по внешней трубе. В результате в газовую горелку поступает предварительно нагретый воздух, что обеспечивает более высокую теплоотдачу.
Второй особенностью котлов является использование системы подогрева обратного трубопровода в конденсационном теплообменнике. Благодаря этой технологии «обратка» в котел поступает с более высокой температурой теплоносителя и для ее нагрева требуется меньшее количество природного газа.
Преимущества и недостатки коаксиальных котлов
Основным преимуществом газовых котлов этого типа является высокий КПД. В технических характеристиках указываются такие цифры, как 105-109%, которые объясняются двойным использованием полученного тепла. Кроме этого коаксиальные котлы имеют следующие достоинства:
- Автоматизированное управление отоплением;
- Компактные размеры;
- Низкое потребление топлива;
- Возможность установки в небольших помещениях;
- Возможность монтажа погодозависимой автоматики.
Коаксиальные котлы являются сегодня наиболее высокотехнологическим решением для автономных отопительных систем.
Это оборудование производят ведущие мировые компании, выпускающие продукцию эталонного качества. Именно по этой причине коаксиальные котлы отличаются повышенной надежностью в своей работе и имеют продолжительный срок эксплуатации. Можно ли найти у совершенного оборудования недостатки? У коаксиальных котлов они есть: это высокая стоимость оборудования и относительная сложность монтажа дымохода. Первый из них отпугивает многих покупателей и совершенно зря, так как разница в стоимости по сравнению с обыкновенным котлом окупается за несколько отопительных сезонов.
Все товары
Как больше сэкономить с коаксиальным котлом?
Совершенствованию техники нет предела, как и желанию тратить на коммунальные услуги минимум средств. Можно ли снизить расходы на отопления при использовании коаксиального котла еще больше, чем это обещает производитель оборудования? Это реально – достаточно установить GSM термометр и можно будет существенно снизить расход потребляемого топлива. Большую часть времени в загородном доме или офисе, городской квартире или в магазине, где установлено автономное отопление, нет жильцов или служащих. Соответственно есть возможность понизить температуру в помещении до минимума.

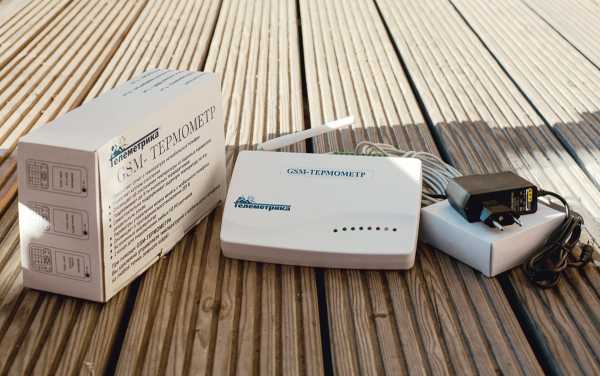

Управлять котлом можно удаленно с помощью смартфона, из любого места, где есть мобильная связь. Собираясь домой или на работу, GSM-термометру достаточно отправить команду смс-сообщением и к приезду в помещении будет установлена максимально комфортная температура. Оптимальное и тщательно контролируемое потребление газа позволит сократить коммунальные расходы до минимума.
telemetrica.ru
Установка коаксиальных котлов: пошаговая инструкция
Вопрос автономного отопления решатся в индивидуальном порядке. Большой популярностью пользуются газовые котлы с коаксиальным дымоходом в виду отличного КПД, доступности топлива и приемлемой стоимости. Основным достоинством такой системы является возможность монтажа уже после того как было построен дом. В статье речь пойдет о том, как установить коаксиальный котел.
Содержание:
- Принцип работы коаксиального котла
- Виды коаксиальных котлов отопления
- Нюансы выбора
- Страна-производитель коаксиальных газовых котлов
- Требования к установке коаксиального котла
- Коаксиальный дымоход
- Установка коаксиальных котлов
Установку оборудования можно доверить специализированным фирмам, которые произведут работы «под ключ». Таким образом, избавляя владельцев от согласования документации с компетентными организациями и нюансов монтажа.
Однако, если имеется желание выполнить установочные работы собственными силами, то зная принцип работы газового оборудования и соблюдая все нормы и правила (СНиП), справиться с данным процессом можно будет без особых трудностей.
Одноконтурный котел коаксиальный
Принцип работы коаксиального котла
- Теплоноситель, чаще вода, поступает в теплообменник, где нагревается до нужной температуры за счет сгорания газа. Устройство имеет 2 запальника (основной и дополнительный, используемый для поддержания «спящего» режима). Поджиг может быть ручным или автоматическим.
- Оборудование разделяется на одноконтурные и двухконтурные. В первом случае, модели предназначены только для подключения отопительной системы. Газовые агрегаты с двумя контурами обеспечивают не только тепло в доме, но и осуществляют подогрев воды для бытовых и хозяйственных нужд.
- Камера сгорания изолирована от внешних воздействий. Приток воздушных масс с улицы и выход углекислого газа (продуктов горения) производится через коаксиальный канал. Его конструкция – труба в трубе, не допускает смешивания двух разных потоков.
- В основном все агрегаты оснащаются системами управления и безопасности. Автоматика состоит из термостатов, индикаторов, сбросных и предохранительных клапанов, датчиков, вентиляторов и т.д.
Виды коаксиальных котлов отопления
- Котлы различаются не только по техническим характеристикам, но и по способам установки. Они бывают напольными и настенными. Последний вид намного легче и не занимает много полезной площади.
- При компактных размерах соответственно и мощность оборудования уменьшается. Его установка выполняется для обогрева теплиц, офисных и жилых помещений с квадратурой до 150-250 кв.м.
- Напольный коаксиальный котел в виду крупной камеры сгорания отличается высоким коэффициентом полезного действия. Такие модели подходят для отопления и обеспечения горячей водой строения производственного назначения и жилые дома больших площадей.
- Для изготовления корпусов используют различные металлы и их сплавы. Наибольшей популярностью пользуются устройства из чугуна и стали. Такие изделия характеризуются неплохими показателями при доступной стоимости.
- Высокой надежностью, теплоотдачей и долгим эксплуатационным сроком отличаются медные и силуминовые котлы. Однако их стоимость останавливает многих потребителей от приобретения.
Нюансы выбора
Для подбора оборудования лучше проконсультироваться со специалистами, не лишним будет спросить мнение соседей или родственников, эксплуатирующих подобные устройства.
- Их незаинтересованность поможет дать более объективную оценку работы котла, отметить отсутствие той или иной функции либо наоборот подчеркнуть широкий набор, половиной из которого пользоваться не приходится.
- Как правило, устройства имеют комбинированный режим работы – газ и электричество. При покупке отдайте предпочтение энергонезависимым моделям, иначе при отключении электричества придется несладко. Оборудование можно скомплектовать источником бесперебойного питания. Мощность современных ИБП равна 200-350 кВт/ч.
В общих чертах план будет состоять из следующих пунктов:
- получить разрешение на установку в газовой службе;
- исходя из проекта, подготовить место под монтаж оборудования и проводки дымохода;
- выбор котла по мощности, размерам, бренду, внешнему виду и другим параметрам.
Потребление природного или сжиженного газа определяет производительность агрегата. Как правило, на каждые 10 кв.м. площади расходуется 1 кВт/ч. Из этого следует, что для постройки в 100 кв.м. нужно устройство как минимум в 10 кВт. Так, устройство с минимальной мощностью 10 кВ/ч расходует 1,12 куб.м. природного газа или 0,86 кг/ч сжиженного пропан-бутана.
Страна-производитель коаксиальных газовых котлов
Что касается производителя, то лидирующие места занимают заводы Швеции и Германии. Их продукция характеризуется надежностью, качеством и функциональностью. Высокие позиции поддерживает не менее высокая стоимость.
- Итальянские котлы имеют стабильное качество без нареканий. Однако положительные рекомендации даются только на устройства собранные в этой стране. Китайская сборка сводит все достоинства к нулю.
- Оборудование из Чехии довольно неприхотливо. Однако их слабым местом является электроника, что особенно важно иметь в виду, потому как нестабильность подачи напряжения в электросетях характерна для нашей страны. Выходом может послужить установка стабилизатора.
- К бюджетным вариантам относятся котлы отечественного, корейского и китайского производства. Эту категорию можно назвать «счастливый случай», то есть можно купить дешевый котел, который на удивление прослужит долгие годы или, что чаще случается, поломка произойдет в самый разгар первого отопительного сезона.
Требования к установке коаксиального котла
При выборе места для размещения газового коаксиального оборудования необходимо, чтобы оно соответствовало следующим требованиям:
- наличие вентиляционной системы и газоанализатора;
- стена при монтаже подвесного теплогенератора изолируется негорючим материалом;
- установка напольных моделей осуществляется на бетонное основание или металлический лист;
- располагать другие газовые приборы и электрооборудование ближе, чем на 30 см к основному котлу запрещено.
При соблюдении вышеперечисленных норм и правил можно рассчитывать не только на эффективную работу системы, но и безопасность всех членов семьи.
Внимание: при установке котла с открытой топкой требования более жесткие!
Коаксиальный дымоход
- Котлы с закрытой камерой сгорания устанавливают намного чаще по сравнению, с другими видами отопительного оборудования. Основное их достоинство заключается в возможности монтажа в помещениях, не оснащенных специальными стационарными вытяжками. Для работоспособности теплогенератора необходим коаксиальный канал, который выводится через окно или технологическое отверстие в стене.
- Оборудование такой конструкции могут монтироваться на чердаках, кухнях и цокольных этажах. Здесь необходимо лишь одно условие – наличие окна или возможности просверливания стены для выхода дымоходной трубы.
- Конструкция представляет собой две трубы разного сечения, вставленные друг в друга. По внутренней трубе выходят продукты сгорания. Расстояние, полученное разницей диаметров, используется для забора свежих воздушных масс.
К особенностям и преимуществам коаксиального дымохода можно отнести:
- приток воздуха с одновременным отводом продуктов горения обеспечивает защиту от поступления угарных газов в помещение;
- особая конструкция не позволяет нагревать внешний корпус труб, а значит не передавать тепло стенам, что не безопасно для деревянных строений;
- данная сиситема повышает эффективность работы всей системы обогрева дома целом, путем частичного подогревания уличного воздуха.
Каналы приобретаются отдельно от котла, большой выбор предоставляет возможность подобрать изделия не только необходимого диаметра, но и предпочитаемого материала (полимеры, керамика, оцинкованная сталь и т.д.). Иногда трубы входят в комплектацию к газовому устройству.
Установка коаксиальных котлов

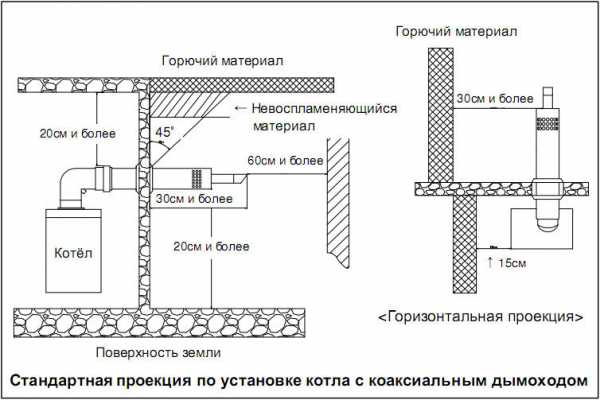

Установка оборудования производится не ближе 60 см от оконного проема, такие нормы обуславливаются тем, чтобы выходящие угарные газы не возвращались обратно. При отсутствии таких условий, используйте максимально возможное расстояние.

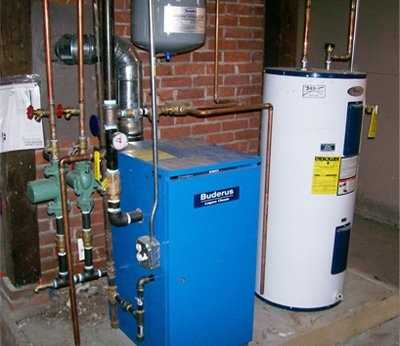

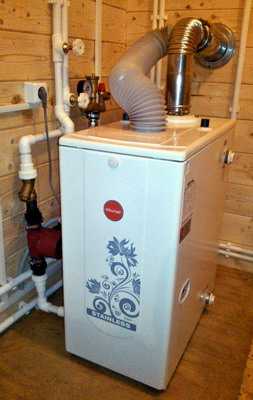

- Напольный котел. Для данного агрегата необходимо ровное основание. Между задней стенкой корпуса и стеной строения оставляется технологический зазор для обслуживания устройства. Поставив агрегат в предполагаемое место, соберите коаксиальную систему. Затем на стене разметьте точку ее выхода с минимальным расстоянием от пола в 1,5 м.

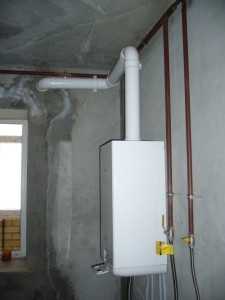

- Настенный котел. Установка такого рода устройств производится на несущую или укрепленную стену. Прикиньте, на какой высоте будет удобно его обслуживание, оптимальный параметр – 1-1,6 м. На этом уровне отметьте точки под планку (она входит в комплект). Проверьте горизонтальность строительным уровнем.
Установите котел на крепежную полосу. Далее необходимо собрать дымоходный канал, и определить, в каком месте необходимо просверлить отверстие под трубу. Здесь следует учесть, что при горизонтальном выходе канала уклон должен быть не менее 3 градусов. Это значительно облегчит стекание конденсата.
Отверстие для дымохода
- Отодвинув или сняв оборудование, с помощью перфоратора со специальной насадкой просверлите отверстие нужного диаметра. Труба в него должна проходить свободно. Коронка подбирается в зависимости от материала, из которого возведены стены (дерево, кирпич, бетонные блоки).
- Переживать за интерьер и экстерьер не стоит. В продаже имеются специальные декоративные накладные детали.
Сборка коаксиальных труб
Каждый конкретный случай определяет направление канала. Это может быть наклонное, вертикальное и горизонтальное расположение.
Совет: горизонтальный ход системы возможен только при наличии принудительной вентиляции!
- Вертикальное направление чаще используется, когда нет возможности сделать выход канала через стену. В этом случае необходимо рассчитать путь канала через крышу, чтобы труба не уперлась в лаги или другие конструкционные детали крыши.

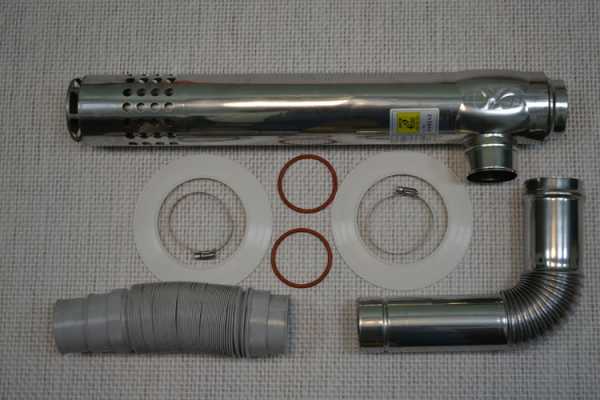

- Для дымохода используйте заводские фасонные детали и комплектующие. С их помощью сборка и монтаж получатся качественнее и надежнее. Старайтесь избегать многочисленных перегибов и поворотов.
- Максимально простая форма канала будет работать эффективнее. При удлинении канала, но не более 3 м, используются специальные хомуты.
Совет: применять герметик и любые другие подручные материалы запрещается.

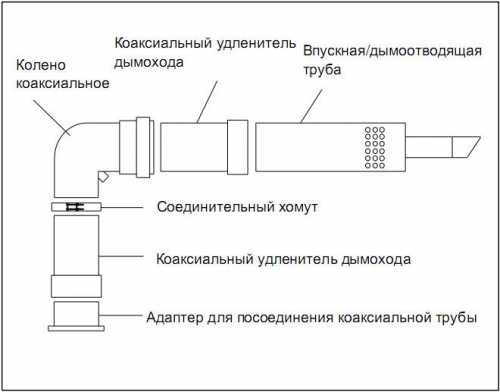

Сборка всей системы
- Окончательная сборка всех элементов системы начинается с установки газового оборудования на место. Котел подключается к подаче газа. Для этого используется специальный резиновый шланг. Герметичность соединений проверяется путем их смачивания мыльным раствором.
- С помощью адаптера проводится подсоединение трубы к оборудованию. Далее идет вертикальный удлинитель, соединительный хомут, а затем колено для горизонтального поворота канала. Можно сразу использовать колено после адаптера.
- К колену подсоединяется труба нужной длины, за которой следует пуско-отводящий канал. Расстояние должно быть рассчитано таким образом, чтобы данный элемент выступал на улицу как минимум на 30 см.
- При горизонтальном отводе обязательно необходимо наличие сборника конденсатора. Он монтируется в нижней части конструкции.
- Теперь осталось выполнить соединение раструба котла к системе водоснабжения.
Перед работами обращаются в уполномоченные органы для получения разрешения на установку и эксплуатацию отопительного оборудования. Легкость монтажа самого котла и коаксиального дымохода не должно вводить в заблуждение. Только придерживаясь прилагаемой инструкции и соблюдая требования СНиП можно говорить о качестве обогрева помещений и безопасности всех проживающих.
strport.ru
Котел с коаксиальным дымоходом: напольный, настенный
СодержаниеСвернутьКотел с коаксиальным дымоходом
В зимнее время, когда многие владельца домов в частном секторе топят с помощью котлов, резко повышается уровень углекислого газа, который выделяется в процессе сгорания.
Не смотря на то, что частные котлы обеспечивают хорошую температуру воздуха в помещении, дым и продукты горения из него могут проникать в помещение.
Поэтому хорошая вентиляция очень важна в таких случаях, ведь если постоянно заниматься проветриваниями, то можно потерять необходимое тепло – оно просто уйдет в открытое окно либо двери.
Чтобы этого не происходило, много внимания надо уделить дымоходу, который выведет все ненужные в воздухе примеси на улицу.
Последнее время все чаще практикуют в домашнем хозяйстве котел с коаксиальным дымоходом. Давайте попробуем разобраться, чем он хорош и стоит ли на него переходить.
Одинаково ли строение обычного и коаксиального дымоходов?
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>
Сразу можно заявить, что строение этих двух типов дымоходов разное. Напольные газовые котлы с коаксиальным дымоходом имеют преимущества. Они заключаются в двухконтурности коаксиального дымохода.
Оно имеет вид трубы, состоящей из двух частей, которые вставлены друг в друга. Они не сливаются, так как в пространстве между корпусами есть перемычки для этого.
Настенный котел с коаксиальным дымоходом
Таким образом, газовый котел с коаксиальным дымоходом прекрасно справляется с вытяжкой ненужных газовых образований и закачкой свежего воздуха.
Вам не придется периодически бегать и открывать окно либо приходить с работы домой и начинать отдых с проветривания.
Коаксиальный дымоход устанавливается в основном горизонтально, что уменьшает количество работ по его монтажу, так как не надо заниматься пробивкой отверстия в крыше.
к меню ↑
Какие преимущества имеет котел с коаксиальным дымоходом?
Купить напольный котел с коаксиальным дымоходом выгодно, так как он не имеет такого количества теплопотерь, как при обычном дымоходе.
Это объясняется просто: воздух, который заходит в помещение с улицы, на выходе теплый, так как во время прохождения по трубе нагрелся от горячего выходящего воздуха. При этом воздушные потоки не смешиваются, так как двигаются по разным контурам дымохода.
Так выглядит коаксиальный дымоход (разобранный)
Газовый двухконтурный настенный котел с коаксиальным дымоходом исключает пожарные угрозы, так как горячая смесь углекислого газа и пыли охлаждаются при соприкосновении с трубой, по которому двигается свежий воздух с улица.
Это не дает отходам быть нагретыми до такой температуры, когда при соприкосновении с ними изолирующие материалы могут загореться.
Котлы с такими дымоходами более эффективны, больше их КПД, так как подается больше чистого кислорода, чем через обычные дымоходные конструкции, что улучшает горение.
При сгорании топлива в таком котле выделенные газы двигаются отдельно от свежего воздуха, поэтому не могут с ним соединиться и попасть в жилое помещение, что улучшает экологическую обстановку там.
Данное устройство не занимает много места, что важно для небольших помещений.
к меню ↑
На какие виды можно разделить котлы с коаксиальным дымоходом?
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>
Купить котлы с коаксиальным дымоходом можно разных видов, которые специально разработаны для запросов потребителей, которые не бывают одинаковыми.

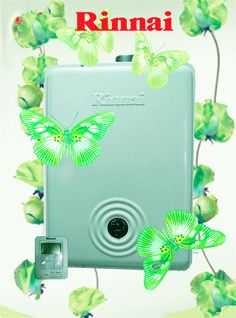

Газовый настенный котел с коаксиальным дымоходом
Вы можете приобрести напольный котел с коаксиальным дымоходом. Он выглядит более традиционно, хорошо подойдет для больших и средних помещений, но для маленьких будет составлять проблему, так как займет полезное место.
В таких случаях актуально приобрести настенный котел с коаксиальным дымоходом. Он будет подвешен таким образом, что не помешает вам передвигаться по помещению, а место на полу под ним можно использовать с пользой.
Настенный газовый котел с коаксиальным дымоходом крепится надежно с помощью специального оборудования, поэтому это безопасно.
Также можно разделить такие котлы по виду горючего материала, который в них используется. Очень эффективные и выгодные пеллетные котлы с коаксиальным дымоходом. Скрытая камера сгорания и долгоиграющее горючее нуждается именно в таком способе вывода продуктов горения и подачи воздуха.
Размеры коаксиального дымохода
Также можно купить газовый котел с коаксиальным дымоходом.
Цена на котел с коаксиальным дымоходом зависит от типа котла, который вы приобретаете. Дело в том, что сам дымоход может быть смонтирован в паре с разными типами котлов, но его стоимость от этого особо не измениться.
Цена на напольные газовые котлы с коаксиальным дымоходом будет меньше, чем на такой же, но работающий на пеллетах.
к меню ↑
Как установить котел с коаксиальным дымоходом?
Установка котла с коаксиальным дымоходом может потребовать не много усилий, если выход на улицу будет производиться через стену, а не через крышу. Это удобно тем, что не надо заниматься пробивкой потолочных перекрытий, что делать намного тяжелее, чем пробить отверстие в стене.
Никогда не используйте самодельные элементы, так как их нельзя назвать надежными.
Стоит отметить, что при таком расположении дополнительно используют вентилятор. Но иногда сделать это мешает окно либо какие-то коммуникации. Тогда можно реализовать и вертикальный монтаж.

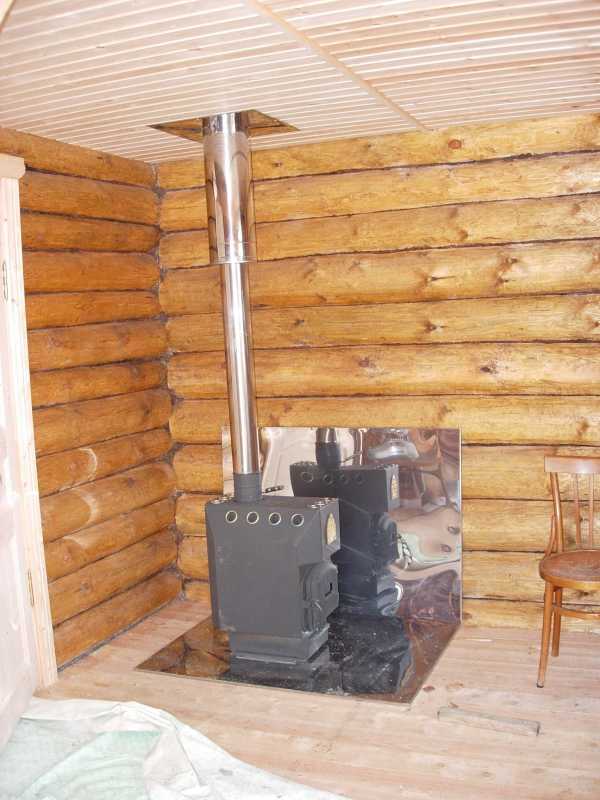

Котел с коаксиальным дымоходом на пеллетах
Когда совершается установка газового котла с коаксиальным дымоходом, важно обращать внимание на мелочи. Необходимо побеспокоится о герметизации конструкции.
Для этого нужно, чтобы диаметр дымохода соответствовал диаметру отводящего канала котла. Показатели можно сверять по паспорту устройства. Чтобы все хорошо сочеталось, используйте тройники, переходники, муфты.
Для устойчивости дымохода используйте кронштейны, они обеспечат надежность установки.
Если такой дымоход будет неэффективным, это чревато задымлением помещения, недостаточной температурой воздуха. А переделывать потом сколько всего!
Чтобы в зимнее время коаксиальный дымоход не был обледеневшим ( а это может быть, так как он всегда холодный), используйте теплоизолирующие материалы.
к меню ↑
Настенный газовый котел с коаксиальным дымоходом — видео
seositi.ru
Напольные газовые котлы с коаксиальным дымоходом
Само слово «коаксиальный» означает «одно в другом». Для дымохода это принцип «труба в трубе». Такой дымоход для газового котла является конструкцией двухконтурной — труба с меньшим диаметром помещена в трубу с большим диаметром. Внутри эти трубы соединяются между собой при помощи специальных перемычек, которые предотвращают их соприкосновение.
Так выглядит коаксиальный прибор
Чтобы не заморачиваться в поисках неотъемлемых элементов систем газового отопления: соответствующих труб для дымохода и удлинителей, целесообразнее приобрести весь комплект целиком. Во-первых, это должно сэкономить много времени, во-вторых, такого рода дымоход, называемый коаксиальным, оснащенный стальными либо пластиковыми трубами, наверняка окажется более безопасным и долговечным, ведь детали, начиная от тройников, отводов и заканчивая переходами и фланцами из нержавейки в дымоходе максимально должны друг другу соответствовать.
Если вы не вполне себе представляете, какая именно требуется труба дымохода для вашей системы отопления, будь то газовый котел, камин, печь или колонка, наверное, лучше будет обратиться за помощью к специалистам. Те, сделав осмотр и обмер помещения, подберут оптимальный вариант. И, что немаловажно, помогут с доставкой и монтажом (услуги таких специалистов, кстати говоря, предусмотрены едва ли не в каждом магазине из числа специализирующихся на дымоходах для газовых котлов и сопутствующего нагревательного оборудования).
Чтобы любой генератор тепла ( за исключением, пожалуй, электрического) работал стабильно, в системе должно быть предусмотрено отведение газов, образуемых в процессе сжигания топлива. К тому же, как всем известно, собственно горение (как процесс) возможно лишь тогда, когда обеспечен непрерывный достаточный приток воздуха. В противном случае мы имеем неполное сгорание топлива. Чем коаксиальный дымоход для газового котла действительно отличается от обычного дымохода, рассмотрим в статье.
Монтаж дымоходов подобного типа выполняется, как правило, с котлами, которые имеют закрытую камеру сгорания, это обычно приборы напольного (или настенного) типа, размещаемые на любом из этажей. Направление дымохода определяется индивидуально в каждой отдельной ситуации. Дымоход располагают как в вертикальной, так и горизонтальной или наклонной плоскости.
Обратить внимание! В целях пожарной безопасности дымоходное отверстие должно быть выше котла не меньше, чем на полтора метра. Само отверстие должно незначительно превышать диаметр собственно трубы. При выводе ее наружу надо трубу чуть наклонить (угол более 3 град.), чтобы обеспечить отток конденсата. Для предотвращения возможных засоров воздуховода выход располагают не ближе полутора метров от поверхности грунта.
Как коаксиальный дымоход выглядит в помещении
В котлах с принудительной циркуляцией используется всегда именно горизонтально расположенный дымоход. Если отсутствует (или, м.б., затруднена) возможность выхода трубы через одну из стен непосредственно на улицу (причиной могут быть недостаточная ширина улицы или близко размещенные окна), тогда используется вертикальный вариант коаксиального дымохода.
При монтаже используют т.н. коаксиальные не только колена, но также фланцы, хомуты, адаптеры. Во избежание нарушения дизайна помещения можно купить декоративные накладки, подобрав их в стиль общего интерьера. При необходимости удлинить трубу воспользоваться стоит только хомутами, не применяя иных подручных средств типа герметиков и клеев.
Это то, что воздух для эффективного процесса горения берется извне (а не из помещения). Простая печь забирает из помещения кислород, что требует частого проветривания. Принцип функционирования коаксиальных дымоходов несколько иной — здесь во внутреннюю трубу поступают продукты горения, зато внешняя служит притоку свежего воздуха.
Что это дает
Подобной конструкцией решается сразу ряд проблем, присущих обычным отопительным приборам и дымоходам. Предоставляем вам это оценить.
Поступающий извне воздух приходит уже горячим, ибо нагревается внутренней трубой за счет проходящих по трубе весьма горячих продуктов горения. Это в большой степени снижает тепловые потери, в результате как увеличивая КПД всей системы;
Повышенный КПД приведет к полному сжиганию природного газа. В итоге в атмосферу не будут выбрасываться частички не догоревшего топлива, что повысит экологичность котла;
Большое значение имеет тот факт, что труба внутри при передаче части своего тепла трубе внешней отдает часть тепла и остывает. Данный момент снижает отчасти пожароопасность;
Все отопительные процессы с самого момента поступления воздуха и до отвода продуктов горения идут закрыто — в камере сгорания. Соответственно не надо беспокоиться по поводу дополнительной вентиляции, ведь в помещение не должны попасть ни дым ни угарный газ;
Наличие большого разнообразия в размерах труб, это касается и внешних, и внутренних, дает возможность подобрать коаксиальный дымоход для газового котла практически любой мощности;
Компактность позволяет экономить немалое пространство внутри помещения;
Имевшие дело с подобным оборудованием отмечают простоту монтажа (это относится как к самому котлу, так и коаксиальному дымоходу). Также говорят и о сравнительно легкой эксплуатации и сервисе подобной отопительной системы.
Естественно, если допустить откровенные ляпы в монтаже коаксиального дымохода, можно не получить его преимуществ. Это касается и безопасности и экологичности. Так что вопрос правильности монтажа весьма важен.
Схема размещения коаксиальных дымоходов
А теперь предлагаю ознакомиться с коаксиальными дымоходами на конкретных примерах.
Устраивая коаксиальные дымоходы сложной конструкции, надо рассчитывать длину так, чтобы она была не больше трёх метров при количестве колен не больше двух. Выход трубы в любом распкладе должен отстоять от оконного проема на расстояние не меньше 60-70 см. Расстояние от трубы газоподачи газа при этом должно быть более половины диаметра внешних труб дымохода.
Хотя монтаж коаксиального дымохода не представляет особо сложным, проводить их лучше специалистам. Во-первых, они знакомы со всеми необходимыми требованиями безопасности. Во-вторых, работать с таким непростым материалом, как трубы из нержавеющей стали и оцинковки без опыта рискованно.
Без специальных навыков вы вряд ли установите корректно ревизии и конденсатоотводы.
Многоквартирные здания, отапливаемые газовыми системами с закрытыми горелками, используют так называемые промышленные коллективные дымоходы. Трубы дымохода соединяются с основным (центральным) дымоходом, выводимым через крышу наружу дома.
Если тяга достаточна, обеспечивается таким образом практически полное отведение продуктов сгорания и приемлемый приток кислорода сквозь воздуховоды к горелкам. Толщина стенок дымохода около 0,8 – 1,0 см, что обусловливается рабочей температурой порядка 250 град. С.
С проблемой утепления таких дымоходов иногда сталкиваться приходится. Простое утепление не всегда помогает. Поэтому практически обычное утепление коаксиальных дымоходов не применяют. Едва ли не единственный выход — уменьшение размеров дымохода. Оголовок замерзает по причине попадания конденсата в воздухозаборную трубу (он попадает туда из второй трубы с продуктами горения), так что нужно попросту укоротить трубу внутри относительно внешней. Оптимальным будет вариант установить две раздельные трубы, утепление их будет иметь значительно больше эффект, чем утепление собственно коаксиального дымохода.
teplolivam.ru
Напольные котлы с коаксиальным дымоходом
Выбираем газовый котел без дымохода
5 Ноябрь Алексей
Небольшое помещение или невозможность установки стационарного дымохода не являются препятствием для монтажа отопительного оборудования. Решением могут стать бездымоходные газовые котлы.
Они снабжены собственной системой дымоудаления, для которой не требуется отдельная площадь, она компактна и устанавливается непосредственно над аппаратом.
Что представляет собой такое оборудование
По своему назначению бездымоходные котлы практически не отличаются от обычных. Они, как и все другие модели могут применяться для обогрева помещений и приготовления горячей воды, но у них несколько иная камера сгорания. Есть отличия и в принципе работы.
Если для нормального функционирования обычного газового аппарата необходимо наличие дымохода и тяги, то эти модели используют для забора воздуха и выброса отработанных газов коаксиальную трубу.
Оборудование такого типа рассчитано на отопление помещений площадью до 300 м² и может быть подключено к системе с одной или двух сторон. Продукты сгорания удаляются из них по коаксиальной трубе, состоящей из двух элементов. По внутреннему происходит вывод газов, а по наружному – подается воздух в котел.
Они очень удобны не только в конструктивном плане, но и потому, что являются пожаробезопасными. Горячие продукты сгорания изолированы от стен здания холодным, поступающим с улицы воздухом.
Также плюсом является нетребовательность котла к наличию тяги и притоку воздуха, эти операции выполняются принудительно, при помощи встроенного в аппарат вентилятора.
На что обращаем внимание?
Отопительные аппараты с закрытой камерой сгорания включают в свою комплектацию коаксиальный дымоход для газового котла. Он предназначен для обеспечения бесперебойной работы устройства.
И к нему предъявляются серьезные требования, потому что через него выводятся продукты сгорания, которые очень вредны для здоровья человека. Поэтому его монтаж рекомендуется производить через стену, в которой отсутствуют оконные и вентиляционные проемы.
По всем остальным параметрам критерии выбора газового бездымоходного котла не отличаются от прочих. При его покупке следует также обращать внимание на:
- мощность
- компактность
- дизайн
- варианты розжига
Важным фактором является и марка производителя, а так как каждый из них имеет широкий модельный ряд продукции, то стоит оценить несколько различных образцов, чтобы решить какой из них лучше всего подойдет для помещения.
Бездымоходные котлы подразделяются на:
Начнем рассмотрение с напольных котлов словацкого производителя Протерм. Они являются энергонезависимыми и имеют КПД 90%, надежно защищены от перегрева и поставляются в собранном варианте. Напольные котлы имеют высокие показатели мощности и могут применяться для отопления больших помещений, а также обладают и другими замечательными характеристиками:
- надежностью
- простотой в эксплуатации
- сравнительно невысокой ценой
- возможностью смены топлива
Следующими из достойных внимания моделей являются газовые котлы с коаксиальным дымоходом от корейского производителя, сегодня они лидируют на рынке продаж и не только потому, что имеют низкую стоимость, но и благодаря достаточно большому списку высоких эксплуатационных показателей.
При выборе этих аппаратов даже марка не столь важна. Это могут быть:
Все они хорошо приспособлены к использованию в условиях российского климата и имеют высокие показатели качества, большое число датчиков безопасности и очень просты в эксплуатации.
Немецкие бездымоходные котлы в своей надежности и качестве неоспоримы. Мало того, что они рассчитаны на долгий срок службы, так у них имеется еще масса достоинств и среди них не последнее место занимает экологичность.
Марка при выборе играет значительную роль, но не стоит упускать из виду и другие параметры:
- размеры
- мощность
- способ установки
Они также важны и обязательно должны учитываться при покупке.
Производители и бренды
Оборудование такого класса выпускается всеми известными европейскими компаниями, а также и отечественными предприятиями. Если рассматривать его стоимость применительно к настенным и напольным вариантам, то она распределилась также как и у котлов с открытой камерой сгорания. Настенные варианты стоят дешевле, в то время как напольные имеют самую большую цену.
Если же проводить сравнение между местными и зарубежными моделями, то и здесь особенного различия между котлами с открытой и закрытой камерой сгорания не наблюдается. Все также наибольшие цены имеют импортные образцы, а продукция от отечественного производителя почти на 50% дешевле.
Если рассматривать модели котлов от одного производителя, к примеру, очень популярной итальянской компании Baxi. То ее газовые бездымоходные аппараты напольные имеют цену в пределах 2000, а настенные образцы – около 1000 евро. Стоимость же настенных котлов с открытой камерой сгорания под маркой данной компании составляет около 700-800 евро.
Но, не смотря на более высокую цену, бездымоходные котлы имеют большой спрос, особенно при оборудовании поквартирных систем отопления в многоэтажных домах.
Для небольших помещений
Все чаще жильцам городских квартир приходится задумываться над проблемами обогрева своих помещений. Такой вариант на сегодняшний день является наиболее выгодным и имеет ряд преимуществ перед централизованной системой.
Но обычный дымоходный котел в городской квартире установить не получится, и достойной заменой ему является аппарат с замкнутым контуром.
Он легко монтируется, не требует дополнительных затрат на оборудование дымохода, имеет компактные размеры и современный дизайн, а также позволяет включать отопление в период межсезонья. Эти достоинства и наличие коаксиальной трубы сделали бездымоходный котел очень популярным и востребованным в условиях российского климата.
Напольные котлы с коаксиальным дымоходом: виды, особенности
Благодаря высокой экономичности энергоресурсов и эффективности работы, для отопления крупногабаритных помещений все чаще используются напольные котлы с коаксиальным дымоходом. В чем состоят особенности устройства такого рода теплового оборудования, какие виды выпускаются, рассмотрим далее.
Напольный котел
Особенности
Для работы котлов – генераторов данного типа используется природный или сжиженный метан, а также пропан – бутан. В результате сгорания газа выделяется большое количество тепла, оно переносится на теплоноситель, который служит источником нагрева воды для хозяйственных и прочих нужд.
Важно! Коаксиальный дымоход, которым комплектуются генераторы обладают двухконтурной системой воздухоотвода (труба в трубе): через внутреннюю трубу меньшего диаметра выводятся продукты сгорания и вредные летучие вещества, через внешнюю трубу большего диаметра в систему попадает свежий воздух для обеспечения процесса горения.
Преимущества :
- высокий уровень КПД, обеспечивается благодаря наличию встроенной системе очистки и кондесатосборника в дымоходе, что приводит к полному сгоранию топлива и его экономичному потреблению (от 0.8 до 6 л/ч в зависимости от вырабатываемой мощности)
- просты и удобны в эксплуатации
- пожаробезопасные, благодаря встроенным предохранителям при выключении розжига перекрывается подача газа в камеру сгорания, что исключает риск несанкционированного возгорания.

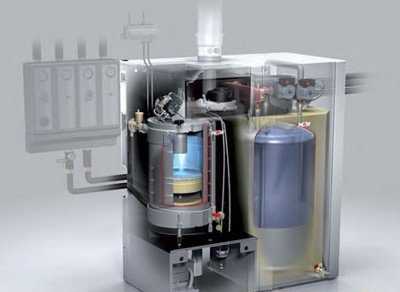

Внутреннее устройство котла
Виды
Изготовляются в нескольких вариациях мощностей (от 10 до 60 кВт), благодаря чему могут устанавливаться как основной источник тепла в крупногабаритных частных или складских помещениях, промышленных комплексах. В качестве материала для теплообменника используется сталь, менее долговечный, или чугун, с отличной способностью к аккумулированию тепла и стойкостью к прогоранию.
От типа полноты использования топлива:
- конвекционные обладают более доступной стоимостью, его отличительная особенность – максимальное генерирование инфракрасной энергии, которая выделяется в результате сгорания газа, и отсутствие конденсата
- конденсационные отличаются большими габаритами и улучшенной системой экономии топлива, помимо инфракрасной используют теплоту, которая выделяется от образованного в устройстве конденсата, это происходит с помощью экономайзера, установленного на боковых стенках генератора (рифленые или прямые трубы, изготовленные из чугуна, в которых обильно скапливается конденсат).
Важно! В зависимости от производителя, напольные котлы с коаксиальным дымоходом могут дополнительно комплектоваться системой электронного моделирования пламени, обладать функцией самодиагностики, защитой от замерзания, оснащаться отдельными бойлерами для подогрева воды, что значительно влияет на повышение функциональности устройства и удобства его эксплуатации.
Устройство коаксиального дымохода и нормативы на его установку
Тепло в доме – главная составляющая уюта и комфорта. Существует множество способов обогрева жилья. И если для многоквартирных зданий это централизованное отопление, то владельцы собственных домов предпочитают устанавливать разнообразные котлы. Отопительные приборы, работающие с огнем, не могут обойтись без отводящего дым устройства. На смену традиционным трубам приходит новое, более совершенное оборудование. Все большее число домовладельцев решается на монтаж коаксиального дымохода, более практичного и эффективного устройства для отвода дыма.
Содержание
Чем уникальна коаксиальная конструкция?
Понятие «коаксиальный» предполагает наличие двух предметов, вставленных один в другой. Таким образом, коаксиальный дымоход – это двухконтурная конструкция из труб различного диаметра, расположенных одна внутри другой. Внутри устройства находятся перемычки, препятствующие соприкосновению деталей. Устанавливается оборудование в теплогенераторах, оснащенных закрытыми камерами сгорания. К таким относятся, например, газовые котлы.
Коаксиальный дымоход устроен таким образом, что внутренняя труба предназначена для отвода продуктов горения в атмосферу. Имеющая больший диаметр наружная используется для подачи свежего воздуха для обеспечения горения
Благодаря особому устройству стандартного коаксиального дымохода он выполняет сразу две функции: создает бесперебойное поступление воздуха, необходимого для обеспечения процесса горения, и отводит наружу продукты сгорания. Длина устройства чаще всего не превышает двух метров. В основном оно предназначено для горизонтального расположения и выводится на улицу сквозь стену. Реже можно встретить конструкцию, выведенную сквозь потолочное перекрытие и кровлю.
Особая конструкция коаксиального дымохода позволяет ему функционировать по совершенно отличному от обычного устройства принципу. Кислород, необходимый для горения, поступает в котел снаружи. Таким образом нет необходимости обеспечивать постоянный приток свежего воздуха в помещение путем проветривания, что неизбежно для традиционных дымоотводящих каналов. Кроме того успешно решается еще ряд проблем, типичных для стандартных дымоходов:
- Сокращение тепловых потерь за счет нагрева поступающего снаружи воздуха от внутренней отводящей горячий дым трубы, что в результате дает более высокий КПД системы.
- Снижение риска возгорания на участках соприкосновения легковоспламеняющихся поверхностей и дымоотводящего канала, поскольку внутренняя труба, отдавая тепло внешней, охлаждается до безопасных температур.
- Высокий КПД системы позволяет производить полное сжигание топлива, таким образом несгоревшие частицы не выбрасываются в атмосферу и не загрязняют ее. Котел, оснащенный коаксиальным дымоходом, является экологичным.
- Процесс сгорания, включая поступление кислорода и отвод газов, проходит в закрытой камере. Это более безопасно для людей, поскольку опасные для них продукты сгорания не попадают в помещение. Поэтому обустройство дополнительной вентиляции не требуется.
- Экономия места за счет компактных размеров устройства.
- Широкий ассортимент дымоходов, предназначенных для различных по мощности систем.
Особенности монтажа такой системы дымоотвода
Различают два основных типа обустройства коаксиальных дымоходов: горизонтальный и вертикальный. Направление дымоотводящего канала определяется индивидуально для каждого котла. Нужно учитывать, что горизонтальные устройства устанавливают только в случае использования отопительного прибора с принудительной вентиляцией. При этом согласно СНиПам максимальная длина горизонтального участка коаксиального дымохода не должна превышать 3 м. Однако некоторые производители устанавливают для своей продукции другие ограничения. Поэтому прежде, чем проектировать сооружение, следует внимательно ознакомиться с характеристиками устройства.
При грамотном проектировании и последующей установке стандартного коаксиального дымохода следует обязательно учитывать размерные параметры, которые указаны на схеме
Вертикальные применяются, если по ряду причин невозможно обустроить вывод канала для отвода дыма непосредственно через стену: близко расположенные окна, небольшая ширина улицы и т.п. Установка коаксиального дымохода может быть также выполнена наклонно. Начинаем монтаж системы с правильного подбора устройства.
По нормам установки внутреннего коаксиального дымохода диаметр выхода котла не должен быть больше, чем диаметр отводящего канала. Обязательно контролируем этот момент, сверяясь с паспортом дымохода, где указывается его диаметр. Подключение к котлу производится с помощью колена, тройника или трубы. При этом каждый последующий элемент крепится к предыдущему так, чтобы не создавалось препятствий для отвода продуктов сгорания.
Перечень необходимых для монтажа элементов зависит от того, располагается выходной патрубок сбоку или наверху. Во втором случае дымоход будет выводить проще. Для первого варианта используется горизонтальная сборка деталей устройства. Конструкция выводится в вертикальное положение с помощью кронштейнов различных модификаций. Для монтажа коаксиальных труб используется специальный переходной узел. При этом хомуты жестко закрепляют участок стыка с другими элементами. Применение самодельных переходников и удлинение с помощью подматывания ленты и нанесения герметика недопустимо, поскольку это очень ненадежный и небезопасный вариант.
Выводной патрубок может располагаться как сбоку так и сверху относительно отопительного прибора. В первом случае предполагается обязательное наличие горизонтального участка
При установке коаксиального дымохода следует помнить, что выходной патрубок должен находиться как минимум на 1,5 м выше отопительного прибора. Вывод трубы обустраивается под углом не менее 3°, так обеспечивается беспрепятственное стекание конденсата. Кроме того выход коаксиального дымохода лучше всего располагать на высоте не ниже 1-1,5 м над поверхностью, иначе возможно его засорение. Если монтируется сложная система, то ее общая длина должна быть порядка 3 метров.
Требования! В конструкции нежелательно одновременное присутствие более двух колен. От выводного патрубка до ближайших окон должно быть расстояние порядка 60 см, а до труб газоснабжения – минимум половина диаметра внешней трубы дымоотвода.
Фрагменты сооружения должны очень плотно прилегать и входить друг в друга на расстояние не меньше половины диаметра сечения канала. Для обвода дымохода вокруг препятствия используем специальные колена с разными углами наклона. Возможно применение сразу двух элементов.
Самый ответственный участок работы – крыша. Здесь требуется выполнить работы с обеспечением максимальной пожаробезопасности конструкции. Для этого используем особые изолирующие патрубки, крепим негорючую изоляцию и обязательно оставляем воздушную прослойку между перекрытием и трубой. Исходя из требований к установке коаксиальных дымоходов, во избежание возможных соприкосновений дымоотводящего канала с различными предметами применяются специальные защитные кожухи. Если дымоход выводим через крышу, то выход тщательно герметизируем и накрываем особым фартуком, который должен хорошо закрывать место стыка. Если через стену #8212 любые негорючие материалы. Коаксиальный дымоход всегда холодный #8212 это одна из его отличительных особенностей.
Иногда домовладельцы жалуются на обледенение дымохода при горизонтальном монтировании. В этом случае необходимо использовать специальную защиту:
Следует знать, что для каждого отопительного прибора должен быть смонтирован свой дымоотвод, «совмещение» недопустимо.
Коаксиальный дымоход должен быть обустроен индивидуально для каждого отопительного прибора. Однако, при грамотном проектировании, возможен вариант #171 каскадного#187 соединения
Коаксиальный дымоход #8212 активная конструкция, улучшающая противопожарные и экологические характеристики нагревательных котлов, а так же повышающая эффективность их работы. Монтаж устройства можно выполнить самостоятельно, однако, если есть сомнения в собственных силах, лучше доверить эту очень ответственную работу профессионалам. Ведь, как показывает практика, работа по установке дымоходов требует навыков и соблюдения техники безопасности, а грамотная установка ревизий или контенсатоотводов без помощи специалистов практически невозможна.
Источники:
sferatd.ru
