Котлы для электроотопления в частном доме – Электрическое отопление частного дома — рассматриваем варианты

Содержание

Электрокотел своими руками для дома

Электрические системы представляют собой наиболее безопасное оборудование, благодаря которому можно в зимний период создать в помещении комфортную температуру. Коэффициент полезного действия электрического отопительного котла довольно высокий, тем более, для того, чтобы он нормально и стабильно работал в течение длительного времени, не придется расходовать свободное место для укладки горючего материала.

В электрических котлах полностью отсутствует механическая составляющая, благодаря чему их использование становится значительно проще, а также снижается вероятность возникновения неисправности или серьезной поломки.

Конструкция электрического котла подразумевает наличие регуляции температуры. За счет этого система может своевременно отреагировать на любые изменения температурного режима в окружающей среде. Котел либо прибавляет, либо убавляет температуру прогрева теплоносителя в случае необходимости.

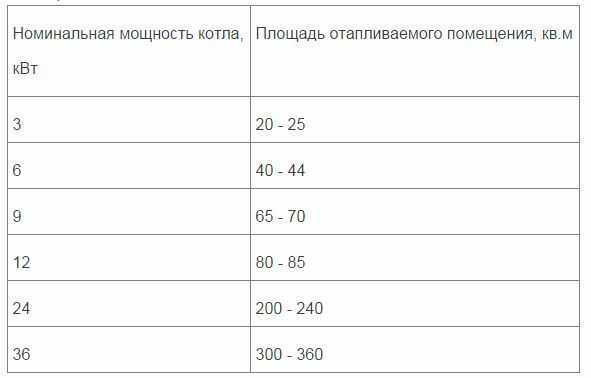

Многие котлы отличаются экономичностью, например, для обогрева 30 кубометров помещения требуется затратить всего лишь 4 кВт в сутки. Использование подобных котлов позволяет производить нагрев помещений гораздо больших объемов, нежели у котлов иного рода.

В процессе работы, котел не выделяет никаких вредных или отравляющих веществ типа угарного или углекислого газа. В связи с этим, устанавливать их можно непосредственно в жилых помещениях и использовать для обогрева спальных и детских комнат. Еще одним преимуществом является то, что при установке не придется получать никаких разрешений от соответствующих инстанций.

Электрические котлы можно либо использовать в качестве дополнительного источника отопления или же сделать конструкцию центром системы обогрева. Запитывается этот котел от обыкновенной электросети с напряжением в 220 В. Средняя масса котла составляет 22 кг, его габариты тоже не слишком большие, однако он способен обогреть объем воздуха вплоть до 400 кубометров.

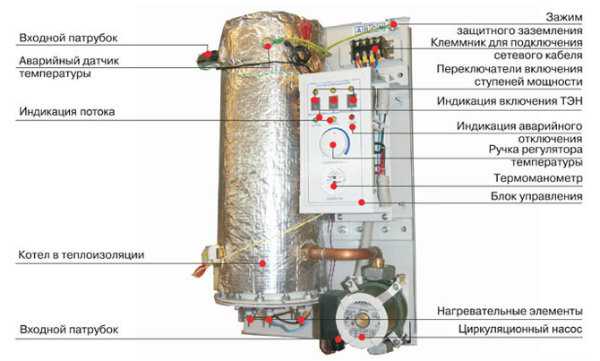

устройство

Делаем своими руками

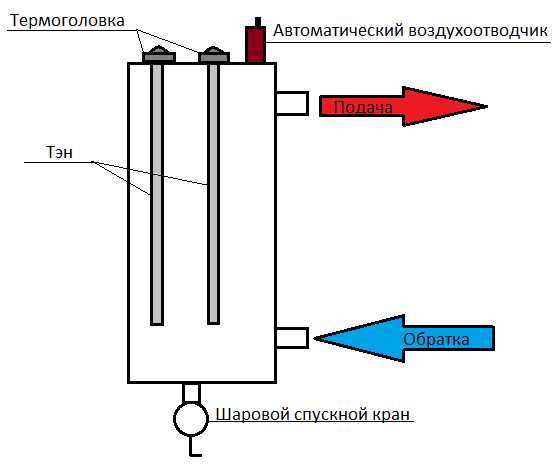

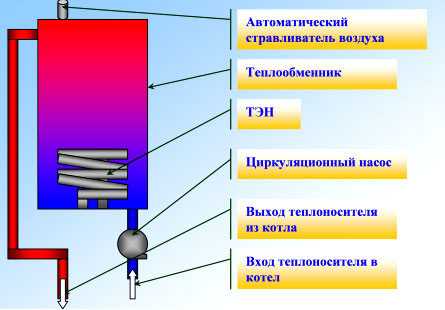

схема ТЭНового электрокотла

Для работы придется использовать некоторые материалы и инструменты:

  1. Угловая шлифовальная машина или болгарка.
  2. Сварочный аппарат любого рода. Лучше всего использовать для этой цели инверторный прибор. Он подойдет в том случае, если опыта сварочных работ. Если он совсем отсутствует, то лучше всего попросить кого-нибудь помочь в этом плане. Все сварочные работы нужно проводить наиболее качественно, чтобы нигде не наблюдалось протечек.
  3. Шлифовальная машинка.
  4. Мультиметр.
  5. Листовая сталь, толщина которой будет составлять минимум 2 мм.
  6. Переходники, которые нужны для подключения конструкции к отопительной системе.

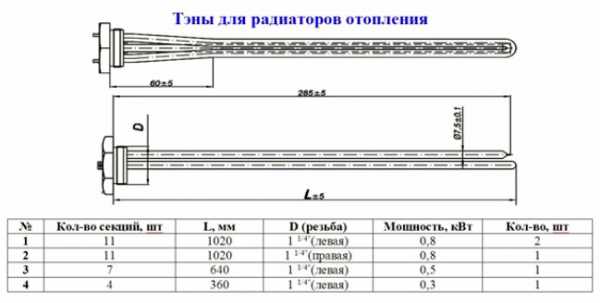

  7. Тэны (лучше всего приобрести 2 штуки).
  8. Стальная труба – лучше всего покупать трубу диаметр 159 мм, ее длина должна составлять около 50-60 см.

Самостоятельно можно изготовить котлы следующих типов:

  • одноконтурные;
  • двухконтурные;
  • индукционные;
  • настенные;
  • напольные;
  • электродные;
  • тэновые;

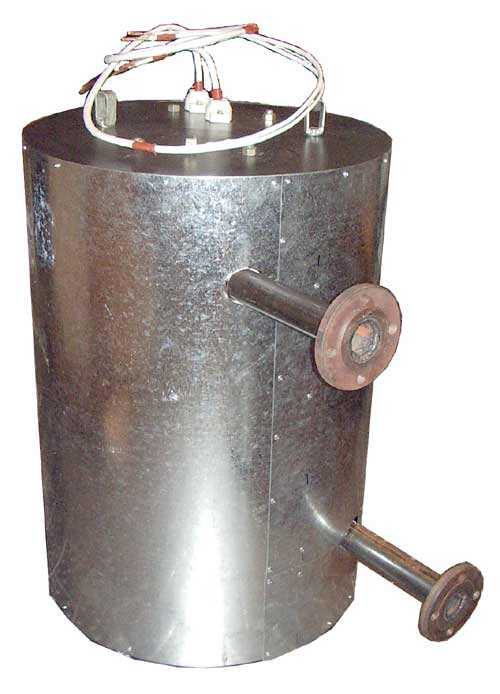

Инструкция по изготовлению:

  1. На первом этапе изготавливают патрубки подключения отопительного котла к системе отопления. В связи с этим, сначала требуется вырезать некоторое количество патрубков из труб, которые были специально для этого подготовлены. Всего понадобится 3 штуки – одну диаметром 3 дюйма и 2 по 1,25 дюйма.
  2. Когда все это сделано, занимаются изготовлением емкости для бака, то есть самую большую трубу, где будет происходить нагревание теплоносителя. Сначала производят разметку на трубе, прорезают в ней отверстие, а края осторожно обрабатывают, чтобы на них не наблюдалось неаккуратных срезов или металлической стружки. К отверстиям приваривают подготовленные патрубки. Теперь из стального листа нужно вырезать два круга, которые по диаметру будут немного больше нежели у трубы, выполняющей функцию обогревающего бака. Это позволит приварить их более точно. Все участки, где расположены соединения, тщательно шлифуют.
  3. К верхней части нужно приварить патрубок диаметром 1,25 дюйма. Впоследствии, к нему будет приварен еще один нагревательный элемент. Когда все это сделано, приступают к приготовлению участка, где будет крепиться первый тэн. Для этого проделывают в днище конструкции 2 отверстия, после чего шлифуют отверстия и устанавливают тэн.
  4. Когда все это сделано, котел подключают непосредственно к самой системе отопления. Это делают при помощи патрубков, сделанных еще в самом начале работ.
Отдельным вопросом является подключение конструкции к электросети. Если нет навыков подобных работ, то лучше обратиться к электрику. Затем занимаются монтажом менее мощного тэна, у которого должен находиться терморегулятор. Его крепят к верхнему патрубку.

Все работы на этом можно считать завершенными. Главное, теперь проверить, насколько получилась работоспособной конструкция. Мультиметром проверяют температуру теплоносителя, которая должна составлять порядка 70 градусов.

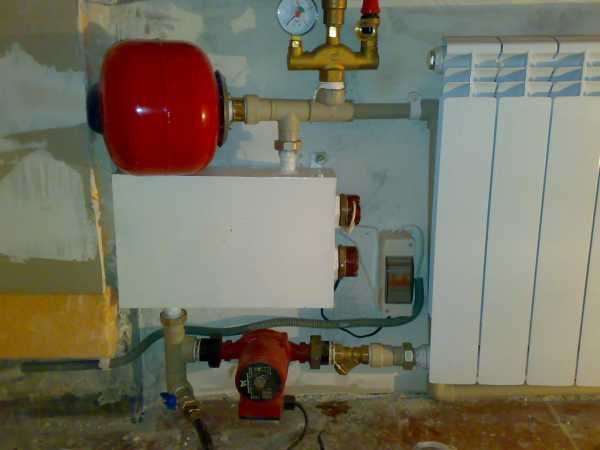

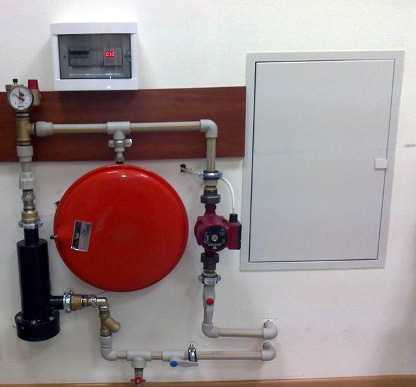

Установка и подключение оборудования

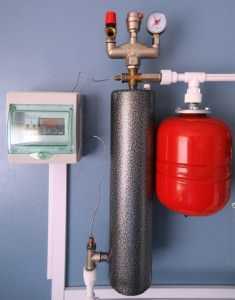

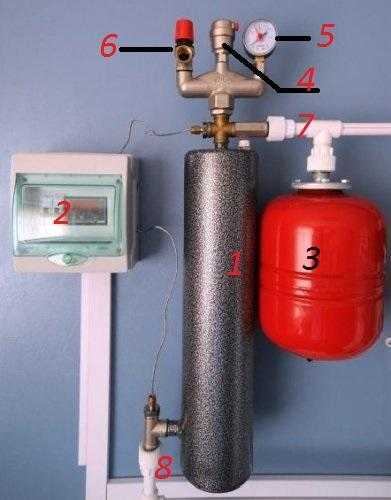

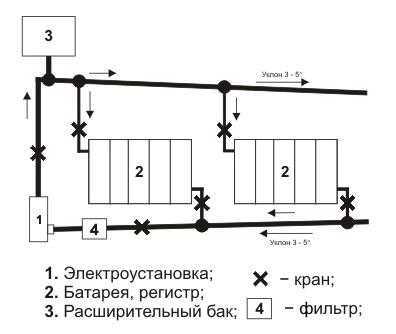

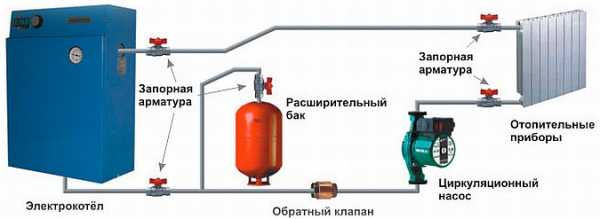

схема подключения

Сложнее всего произвести подключение конструкции к электрической сети. Так как приходится иметь дело с обогревательными приборами, придется устанавливать вход на 3 фазы.

Непосредственно в самом электрическом щитке нужно будет установить ряд систем:

  • автомат;
  • реле;
  • тумблер;
  • предохранитель;
  • датчик температуры;
  • различные кнопки управления;
  • магнитные пускатели и ряд других элементов, если в них имеется необходимость;

В обязательном порядке делают заземляющий контур. Для этого необходимо взять металлический штырь или арматуру, диаметр которой должен составлять приблизительно 15-20 мм, к нему прикрепляют металлический болт. Такую конструкцию размещают под полом жилого дома и пропускают к нему провод, идущий от электрического щитка.

Типы и принцип работы

Имеется 2 основных типа электрокотлов:

  1. Электродный.
  2. Индукционный, –

При этом, все остальные являются всего лишь модификациями одного из этих видов. Электродный котел зачастую также носит название ионного, так как в нем происходит превращение электрической энергии в тепловую.

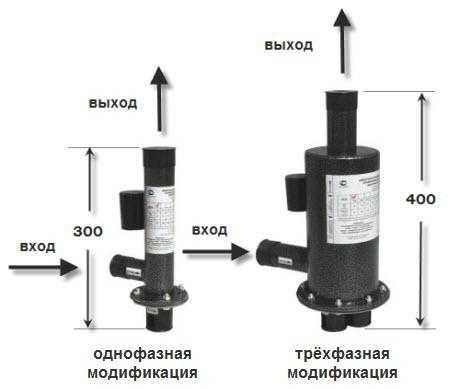

Конструкция занимает минимальное количество места, причем его закрепляют непосредственно на трубе, его даже не придется прикреплять к стене. На всякий случай его сажают на 2 самореза, однако в этом нет необходимости.

Внешне он похож на небольшой кусок трубы, длина которого составляет порядка 40 см. В торцевой части обогревателя находится стержень из металла, а с противоположной стороны обогреватель заварен либо в нем находится специальный патрубок, за счет которого осуществляется перегон теплоносителя по всех системе.

Конструкция предусматривает наличие 2 патрубков, куда вставляются трубы для обратки и подачи:

  1. Один из них
    может находится в торцевой части, а второй установлен под прямым углом в боковой части.
  2. Их зачастую устанавливают с боковых частей перпендикулярно всей остальной конструкции и таким образом, чтобы они стали параллельны друг другу.
принцип работы

Данный котел имеет следующий принцип работы: катод (положительно заряженный электрод) и анод (отрицательно заряженный электрод) помещены в теплоноситель. Находясь под напряжением, они запускают перемещение ионов. Их полярность время от времени меняется, в частности, один заряженный ион будет менять свой заряд с одного на другой примерно 50 раз в секунду.

Это, в конечном счете, приводит к тому, что в жидкости из-за подобного движения ионов возникает трение, что вызывает повышение температуры.

Такая технология приводит к возникновению некоторых недостатков:

  1. Теплоноситель в любом случае будет находиться под напряжением.
  2. Его придется перед заливкой в батареи подготовить с точки зрения содержания солей.
  3. Незамерзающие жидкости в отопительной системе использовать категорически запрещается.

Индукционные котлы, работающие на электрическом токе, производят нагрев теплоносителя с помощью магнитного поля, которое возникает от электрического тока.

Вся эта конструкция довольно простая и включает в себя следующие элементы:

  • корпус;
  • утеплитель;
  • сердечник, где будет прогреваться теплоноситель;
  • катушка;

Ключевым отличием от электродной конструкции является то, что в индукционных котлах жидкость полностью изолирована от токопроводящих элементов, поэтому она не будет находиться под напряжением.

Обмотка катушки, выполненная из медной проволоки подключается к сети через специальную систему управления.

Благодаря этому, в катушке возникает магнитное поле. Оно будет разогревать трубу, выполняющую роль сердечника, а та уже будет отдавать некоторое количество тепла воде. При этом, корпус отопительного котла будет по-прежнему оставаться холодным, так как в его конструкции есть слой утеплителя.

Следует также сказать, что сердечник выполнен не прямым, а имеет изогнутую форму, иногда в виде спирали, чтобы теплоноситель проходил по нему значительно дольше. Срок службы такого котла составляет минимум 25 лет. Через это время будет ржаветь труба, представляющая собой сердечник.

Пуск котла

Подготавливать электрический котел к запуску, означает, что его необходимо полностью проверить все соединения, электрическую сеть, заполнение системы водой.

Если в проводке будут находиться пережатые или порванные провода, то их нужно будет заменить и тщательно заизолировать. Поступать по другому запрещается, так как в трехфазной сети находится напряжение с приличной силой тока, а замененный участок может пробивать.

Подготовка также подразумевает очистку конструкции от пыли и грязи. Еще следует позаботиться о том, чтобы не допустить скачков напряжения как при первом запуске, так и при дальнейшей работе. Чтобы этого не случилось, устанавливают устройство защитного отключения.

Пуск:

  1. Сначала необходимо наполнить систему водой, причем сделать это таким образом, чтобы в ней не было воздушных пробок. Как правило, радиаторы имеют в своей верхней части специальные краники для выпуска скопившегося воздуха.
  2. В дальнейшем останется лишь включить котел в электросеть и подождать, когда он прогреется.

Блиц-советы

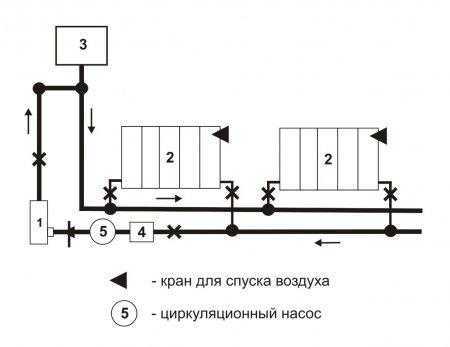

  1. Чтобы система лучше работала, в нее можно установить циркуляционный насос. Он будет перегонять теплоноситель, который за счет этого будет равномерно прогреваться.
  2. При изготовлении системы с естественной циркуляцией, лучше всего от выхода к обратке делать небольшой уклон, чтобы остывшая вода быстрее возвращалась к котлу.

housetronic.ru

Электроотопление в частном доме — Всё об отоплении

Электроотопление частного дома – просто и удобно

Отопление частного дома в черте населённого пункта или в загородной «резиденции» (домике на дачном участке, охотничьей заимке) с помощью электрической энергии является иногда единственно возможным решением. Разные факторы мотивируют организовывать электроотопление дома.

Среди них выделяется:

  • отсутствие газопроводов на разумном удалении от жилища;
  • необходимость в сжатые сроки и с минимальными затратами обогреть строение;
  • эпизодичность (сезонное) использование дома;
  • значительная удалённость от инфраструктуры, отопление в частном доме электричеством возможно организовать от электрогенератора.

Огромное значение имеет и экономическое обоснование обогрева помещений частного дома электричеством. В частности, какие затраты потребуются на этапе его оснащения и непосредственно при использовании, то есть оплата по тарифным ставкам потребляемых киловатт.

Какие варианты используются, чтобы обустроить электроотопление частного дома

Недостаточно только принять концептуальное решение отапливать дом электричеством. Требуется также определиться, каким именно способом это будет достигаться. Существуют различные виды электроотопления. Их многообразие предполагает целый ряд преимуществ и недостатков у видовых единиц. Выбор остаётся за собственником недвижимости, но при любом исходе отапливать электрической энергией выгоднее, чем посредством сжигания природного газа, твёрдого или жидкого топлива (мазута, солярки). Подбор агрегатов, приборов, оборудования лучше проводить после консультации и технических расчётов, выполненных специалистами профильных компаний.

Рассмотрение видового ассортимента обогрева с помощью электричества следует начинать с электрических тёплых полов. Организовывая электроотопление в частном доме своими руками, часто обращаются к этому способу. Укладка кабелей или готовых матов особой сложностью не отличается. Результатом выполненного монтажа становится очень комфортный тип обогрева помещения, который характеризуется восходящими потоками тепла от пола к потолку.

Прогрев комнат занимает значительный промежуток времени, но отличается стабильной равномерностью. Против тёплых полов говорит только невозможность аккумулировать тепло и фундаментальный подход к их оборудованию. Поверхность пола приподымается на несколько сантиметров, а это вызывает побочные работы с порогами в дверных проёмах. Также нужно исключить потери тепловой энергии в обратном направлении, что предполагает расходы и увеличение трудозатрат на выполнение предварительной керамзитовой стяжки, настила отражающей плёнки и экструдированного пенополистирола.

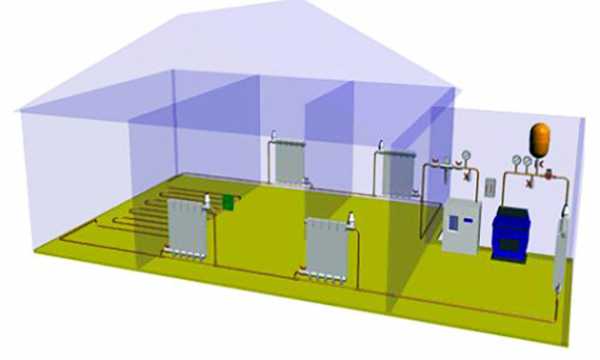

Создание отопительного контура, получая тепло от электрических водогрейных котлов, позволяет параллельно решать вопрос с обеспечением горячим водоснабжением. Обращение к установке электрокотла позволяет также оборудовать электроотопление частного дома своими руками.

Примечательно, что электрические тепловые агрегаты, обладая высокой производительностью, могут служить долгие годы и экономить существенные суммы. При подборке оптимального варианта электроустановки, как правило, обращаются к услугам профессионалов. Номинальная мощность котла должна оптимально отвечать отапливаемым площадям, только при этом достигается эффективность и экономичность технического решения.

Инновационным способом обогрева частных домовладения представляется схема электроотопления, которая включает тепловые насосы. К этому дорогостоящему генерирующему тепло оборудованию прибегают только состоятельные домовладельцы. Работы на этапе проектировки системы, монтажа и настройки полной автономности процессов выполняются исключительно специализированными бригадами. Финансовый вклад выливается в круглую сумму, но темпы окупаемости высокие. Дополнительную экономичность приносит использование тепловых насосов в комплексе с солнечными батареями.
Устройство электроотопления, смотрите на видео:

Как обустроить электроотопление дачи

Дом на дачном участке может не посещаться домочадцами продолжительные отрезки времени. Этот фактор обуславливает специфический подход к тому, как организовать экономичное электроотопление (почитайте: “Обогрев и отопление дачного дома своими руками “). Система обогрева должна исключать наличие теплоносителя, который может повредить обогревательные приборы (радиаторы) в результате замерзания при низких температурах (морозах). Одновременно требуется, чтобы по приезде дом быстро обретал жилую атмосферу.

Оптимальным решением при таких условиях является отопление с помощью электрических конвекторов. Они оборудованы термостатическими регуляторами и могут работать в автоматическом цикле продолжительное время. Более дорогие модели конвекторов оснащены нагревательными элементами в колбах и не сжигают кислород в комнатном воздухе.

Кроме этого, конвектора могут не только стационарно крепиться на стену, но и предполагают в своей конструкции подвижную платформу, позволяющую подключать прибор в той комнате, где требуется на данный момент обогрев. Это позволяет не обогревать весь дом, а поддерживать комфортную температуру в отдельных помещениях, что позитивно влияет на экономию электроэнергии.

Существует возможность использовать для обогрева помещений на даче инфракрасные обогреватели. Этот вид отопления электричеством имеет небольшой изъян – степень нагрева находится в пропорциональной зависимости уютного тепла и расстояния от источника излучения. В непосредственной близости можно испытывать дискомфорт от жары, а переместившись всего на пару метров от инфракрасной лампы, сразу же возникает угроза замёрзнуть.
Рассмотрев основные виды электроотопления можно подытожить, что использование электрической энергии в отоплении составляет серьёзную конкуренцию приборам, использующим другие виды топлива.

Надёжность и экономичность электроотопления достойно дополняют выигрышные стороны в экологическом плане, а также гибкость вариантов для органичного воплощения в интерьерные решения. Отсутствует необходимость выделять подсобное помещение под топочную. Важно, что во многих случаях удаётся избежать бюрократической волокиты с оформлением разрешительной документации для создания уюта и комфорта в доме.

Оставляйте отзывы:

Как сделать электроотопление в доме или в квартире

В силу различных обстоятельств электроотопление частного дома или квартиры все чаще рассматривается домовладельцами как один из вариантов обогрева жилища. По затратам на покупку оборудования и его монтаж — это самый дешевый способ, а вот высокие тарифы многих заставляют отказаться от этой идеи. Тем не менее обогревать жилье электричеством можно, а в данной статье вы найдете подсказки, как это реализовать наилучшим образом.

Электрическое отопление в квартире

Надо сказать, что электроотопление, сделанное своими руками или с помощью специализированной организации, — это самый комфортный, надежный и экологически чистый способ обогрева помещений. Оно не требует обслуживания, легко поддается регулированию и автоматизации, не создает вредных выбросов.

Если бы не цена энергоносителя, то лучший вариант подобрать было бы трудно. Но для владельцев квартир существует и вторая проблема – ограниченный лимит потребления (обычно 3—5 кВт).

Совет. О лимите потребляемой мощности надо подумать заблаговременно, как только вы решили организовать электрическое отопление квартиры. Необходимо внимательно прочесть договор с поставщиком, где указан этот лимит, а также могут содержаться пункты, запрещающие использование электроэнергии для обогрева жилья.

На данный момент существуют различные электрические системы отопления, что можно применить в квартире. Рассмотрим их в порядке возрастания стоимости затрат:

  • конвекторы и тепловентиляторы;
  • инфракрасный обогрев помещений;
  • плинтусные электрические нагреватели;
  • пленочные и кабельные теплые полы;
  • традиционная водяная система с радиаторами и электрокотлом.

Настенные электрические конвекторы устанавливаются в тех местах, где должны размещаться и радиаторы водяного отопления – под окнами и у холодных стен. Тепловентиляторы, как правило, имеют переносную конструкцию и принудительное нагнетание воздуха. Ставить их можно в наиболее удобных местах. Это самое дешевое и наименее эффективное электроотопление квартиры.

Обогрев приборами инфракрасного излучения будет эффективнее. Эти аппараты, прикрепленные к потолку, нагревают все поверхности, а от них уже прогревается воздух. Также неплохой вариант – плинтусные конвективные обогреватели, располагающиеся по периметру комнаты. Но данные приборы надо смонтировать вместо плинтусов, а это дополнительные затраты.

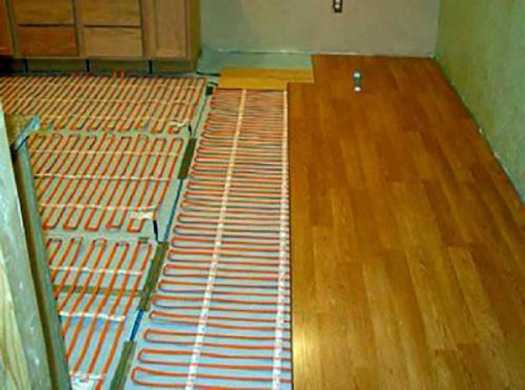

Очень популярный и проверенный метод – электроотопление комнат теплыми полами. Для этой цели применяется греющий кабель, электрические кабельные маты или нагревательная пленка. Стоимость элементов относительно невелика, но монтаж под стяжку или покрытие влетит в копеечку. Напольный обогрев – самый экономичный, он дает ощущение комфорта и приятного тепла.

Вышеописанные методы обладают тем недостатком, что могут функционировать только с помощью электроэнергии. В случае изменения тарифа в сторону удорожания, подачи в дом природного газа или других обстоятельств понадобится сменить энергоноситель, и тогда смонтированные системы и купленное оборудование окажется бесполезным. Чтобы этого избежать, надо установить электрокотел для отопления квартиры и сделать обычную водяную систему с радиаторами. Тогда для смены энергоносителя надо лишь приобрести новый источник тепла.

Если площадь квартиры невелика, то оптимальный вариант — это кабельные теплые полы, по степени комфорта они не имеют себе равных. Дешевые способы тоже имеют право на жизнь, но в сильные холода этих средств может оказаться недостаточно и в помещениях станет прохладно.

В квартире большой площади уместнее будет устроить радиаторное автономное электроотопление или водяные теплые полы.

Совет. При наличии в квартире старых чугунных батарей их можно использовать в качестве автономных водяных нагревателей, встроив в каждый из них ТЭН небольшой мощности. ТЭНы подключаются к сети через терморегуляторы, как показано на видео:

Электрообогрев частного дома

Организовать электрическое отопление частного дома в какой-то степени проще, нежели в квартире. Лимит потребляемой мощности гораздо выше, есть возможность проконтролировать и привести в порядок всю проводку, начиная от линии электропередач. Из списка, приведенного выше, для коттеджа более всего подойдет система водяного отопления с электрическим котлом. Причина проста: нужно обеспечить использование разных энергоносителей, а не одной электроэнергии. Это значит, что нужно подобрать котел, установить его и смонтировать одно – или двухтрубную систему.

Совет. Чтобы в нештатной ситуации быстро осуществить переход на другой вид топлива, схема электроотопления частного дома должна включать в себя альтернативный источник тепла. Если оба котла правильно связать между собой, то переход будет происходить автоматически. Связка выполняется по схеме:

В данный момент на рынке предлагается 3 вида бытовых источников тепла, что применяются с целью устроить электрический обогрев дома:

Без преувеличения можно сказать, что ТЭНовые отопители считаются наиболее распространенными, доступными по цене и простыми в монтаже. Внешне агрегат схож с настенным газовым котлом. Внутри, кроме собственно нагревателей, имеется циркуляционный насос, расширительный бак и полный набор автоматики. Теплогенератор именно такого типа показан выше на схеме обвязки.

Электродные котлы дешевле ТЭНовых, но не столь хорошо укомплектованы. Циркуляционный насос и расширительный бак придется купить отдельно и смонтировать своими руками. Так что установка агрегата в целом выйдет дороже.

Плюс нужно выдержать химический состав теплоносителя, чтобы он содержал необходимое для процесса электродного нагрева количество солей. И еще один важный момент: электродный котел не может работать вполсилы, а только на полную мощность.

Регулирование температуры происходит в режиме включения / отключения.Покупка и установка в частный дом индукционного теплогенератора потребует самых больших затрат. По обвязке он аналогичен электродному котлу, поскольку в комплекте имеет только шкаф управления с автоматикой. Сам агрегат надежен и долговечен, но отличается высокой ценой.

Важно. Подключение любого электрокотла необходимо осуществлять с его заземлением в соответствии с правилами безопасности.

Как экономить электричество?

Чтобы сделать в частном доме экономное электроотопление, надо придерживаться следующих рекомендаций:

  • используйте многотарифный учет электроэнергии, ночной тариф гораздо ниже дневного;
  • в бизнес-время старайтесь обогревать дом неэлектрическими источниками тепла;
  • установите в комнатах терморегуляторы;
  • делайте выбор в сторону напольных систем отопления;
  • традиционный совет: максимально утеплите ваш дом или внешнюю стену квартиры.

Не отказывайтесь от средств автоматики, что помогут уменьшать температуру в неиспользуемых помещениях и вообще, не гнушайтесь никакими средствами для снижения энергозатрат. Подойдите к вопросу системно.

Заключение

Большинство недорогих средств электрического обогрева предназначаются для местного отопления разных помещений – в доме, гараже, на даче и так далее. Их нельзя воспринимать как основной способ обогрева жилья, так как во время сильных холодов тепловентилятора или инфракрасного нагревателя может оказаться недостаточно. Делая электроотопление в доме или квартире, помните о надежности проводки, для мощных приборов обогрева всегда лучше проложить новую.

Рекомендуем:

Как правильно утеплить квартиру Как сделать автономное отопление в квартире Как сделать отопление в частном доме — подробное руководство

Отопление частного дома электричеством – самый доступный из возможных вариантов обогрева. Чтобы организовать электроотопление жилья своими руками, не обязательно быть профессионалом в области энергетики или строительства. Это одна из главных причин, по которой все больше частников останавливаются на этом варианте. Оборудование для отопления доступное, стоит недорого, да и к тому же подходит для использования как запасной вариант в форс-мажорных случаях, если в доме применяется еще и газовый или твердотопливный котлы.

Современные технологии — отопление дома электричеством

Прежде чем установить у себя дома электрическую систему отопления,нужно разобраться, какие варианты существуют и какие преимущества у каждого из них. Очень важно выяснить слабые стороны, чтобы не столкнуться потом с неприятными сюрпризами, а главное — не выбросить деньги на ветер, приобретя неподходящее оборудование.

Варианты электроотопления в частном доме

Существует много видов обогревающего электрического оборудования, они различаются по десяткам критериев, и потому некоторые системы могут не соответствовать нуждам. Чтобы не сделать необдуманную покупку, советуем разобраться в целях и функционале оборудования.

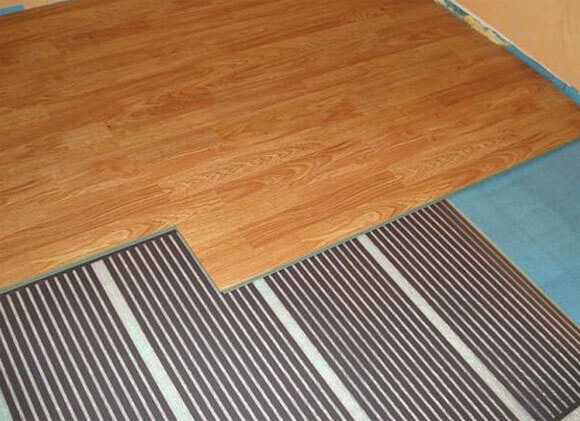

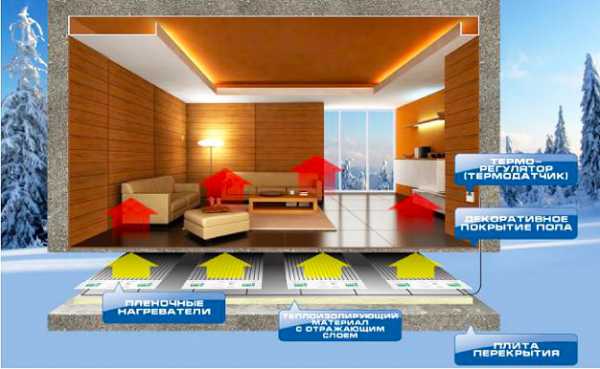

  • «Теплый» пол. Электрическая система теплого пола представляет собой волокно с увязанными в нем проводами. Когда ток проходит по проводу, тот нагревается и отдает тепло в помещение, обогревая полы. Монтаж такой системы выполняется с дополнительной установкой специальных температурных датчиков, которые регулируют степень нагрева. Укладывать теплый пол можно и самостоятельно — в этом нет ничего сложного, обращаться к строителям не придется.

Важно! Такой «теплый» пол не в состоянии аккумулировать электроэнергию.

  • Электрические котлы. Агрегаты, работающие на электричестве, используются и как основное отопительное оборудование, и как дополнительное — которое дублирует газовый или твердотопливный котлы при отсутствии для них топлива. Могут применяться при водном или исключительно электрическом отоплении частного дома. В первом случае нагрев происходит посредством ТЭНы, а во втором специальными радиаторами.

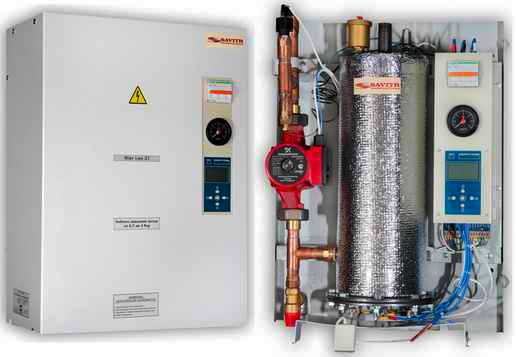

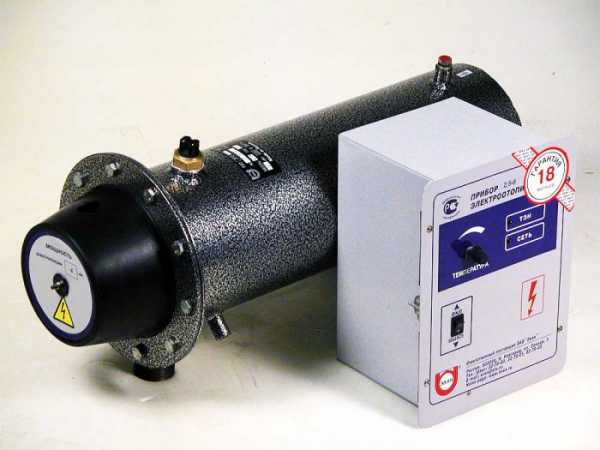

Тэновый электрический котел отопления

Совет: Электрические котлы потребляют много электроэнергии, поэтому, чтобы сделать дешевым отопление жилья электричеством, нужно использовать солнечные батареи или же ветряки.

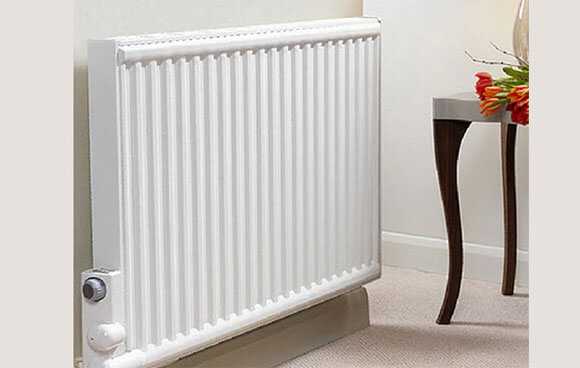

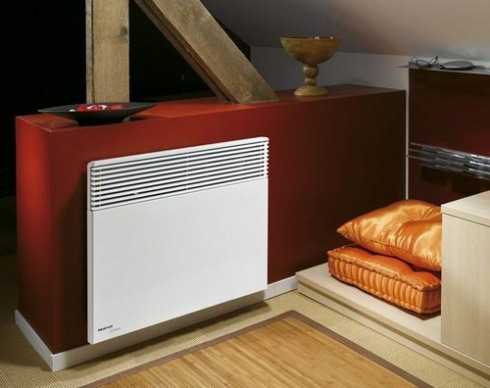

  • Сухие или масляные конвекторы. Это устройство напоминает батарею, а принцип работы заключается в немедленном преобразовании электрической энергии в тепловую. Это может происходить сразу или посредством масла. В первом случае помещение быстро нагревается, но и также быстро остывает, а во втором – нагрев происходит с задержкой. Зато потом, после отключения конвектора, можно еще долго наслаждаться приятным теплом в своей комнате.

Важно! Для монтажа таких устройств должна устанавливаться специальная силовая розетка с заземлением.

  • Инверторы. Благодаря инверторному оборудованию можно создать настоящее автономное электрическое отопление жилья. В основе лежит принцип обычного котла, но в систему включаются аккумуляторные батареи. Их задача поддерживать работоспособность оборудования даже при отключенном свете. После возобновления подачи электроэнергии аккумуляторы снова заряжаются без вмешательства хозяина дома.

Совет: Если подключить аккумуляторы к альтернативным источникам электроэнергии – солнечным батареям, генераторам и проч. можно забыть про уход за такой системой обогревания.

  • Инфракрасные обогреватели. Монтаж таких устройств осуществляется на потолке, поэтому можно отлично сэкономить пространство помещения. Принцип работы заключается в нагреве предметов попадающих в радиус действия. Для монтажа потребуется автоматика, чтобы регулировать нагрев.

Преимущества и недостатки

Рассмотрим плюсы, а затем минусы отопления частного дома электричеством.

  1. Экономичность. Цены на электричество отличаются от цен на «голубое» топливо, а также уголь, щепу, опилки и прочее, что позволяет меньше тратиться на отопление.
  2. Простота монтажа оборудования. Отопительные агрегаты монтируются очень просто, а электро-водяное отопление сможет организовать даже не сведущий в строительстве.
  3. Высокий КПД. Абсолютно любой вид электроотопления может быстро и эффективно обеспечить нужды жилья в тепле, при этом с малыми потерями.
  4. Эстетичность. Оборудование достаточно красивое, поэтому вписывается в любой интерьер, а владельцу не нужно скрывать его от посторонних глаз.
  5. Большой ассортимент рынка. Благодаря огромному выбору различных отопительных агрегатов можно выбрать наиболее подходящий для вашего жилья.
  6. Возможность комбинировать. Вы всегда сможете скомбинировать один вид электрического отопления частного дома с другим, чтобы достичь еще большего эффекта обогрева.

Перейдем к недостаткам:

  1. При отсутствии дополнительных автономных источников питания, Вы рискуете замерзнуть во время отключения электричества.
  2. Необходимость установки специальной автоматики, чтобы обезопасить приборы от скачков напряжения.
  3. Электроприборы, которые быстро нагревают воздух, чаще всего также быстро остывают — дом нельзя надолго оставлять без работающего обогрева.

Теплый пол в доме

Монтаж электрической системы отопления

Разобравшись с видами и преимуществами можно приступать к монтажу. Использовать для частных домов электрокотлы отопления, значит наиболее рационально организовать обогрев собственного коттеджа. Установка происходит в три этапа:

Первым делом продумайте расположение вещей и интерьер в доме, спланируйте расположение котла. Чтобы спланировать установку электро-водяного отопления, можно обратиться за помощью к специалистам, или взять работы в свои руки. При помощи СНиП вы рассчитываете, сколько оборудования вам нужно на одну комнату. Составьте подробный эскиз системы, и на его основе подсчитайте необходимые материалы.

Схема подключения электрического теплого пола к электрощиту

После этого отправляетесь в магазин, чтобы необходимые материалы и оборудование.

Важно! Не забудьте купить провод большего сечения, ведь организация электрической системы отопления увеличит нагрузку в сети.

Следующим этапом становиться монтаж оборудования в нужном помещении или же во всем доме.

  1. Происходит замена кабеля, если потребуется.
  2. Выполняется монтаж дополнительных розеток, кронштейнов и др.
  3. Цепляются котлы, инфракрасные обогреватели или конвекторы. Все подключается к сети при помощи розеток.

Важно! Розетки должны быть дополнительно заземлены.

  1. Монтируется автоматика вместе с приборами, которые защитят оборудование от скачков напряжения и перегруза.

Теперь можно производить пробный запуск, чтобы понять, правильно подключена схема или же нет.

Советы экономии электроэнергии

Схема подключения инфракрасного обогревателя

Чтобы электрическое отопление частного дома было выгодным, надо решить вопрос, как сэкономить электроэнергию. Вашему вниманию несколько действенных методов:

  • использовать альтернативные источники топлива;
  • дублировать работу элементов регулирующей автоматикой;

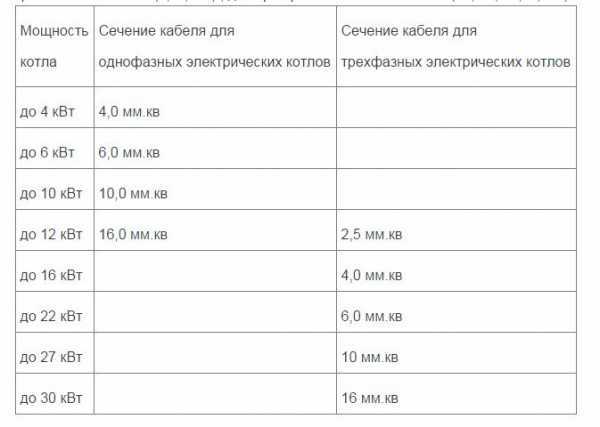

  • грамотно рассчитать сечение провода, чтобы оно было не слишком большим, потому что тогда потребление электричества увеличится;

Важно! Сечение не должно быть слишком маленьким, потому что провода могут не выдержать напряжения, что приведет к порче проводки в лучшем случае, а в ху

  • увеличить КПД системы за счет более качественного утепления.

Узнайте про инновационный эффект Юткина в отоплении частного дома. Для этого достаточно подписаться на рассылку и открыть для себя самый простой, экономичный и эффективный метод обогрева жилья.

Источники: http://teplospec.com/elektricheskoe-otoplenie/elektrootoplenie-chastnogo-doma-prosto-i-udobno.html, http://cotlix.com/elektrootoplenie-v-dome-ili-v-kvartire, http://gwater.ru/teplo/preimushhestva-i-nedostatki-jelektrootoplenija-v-chastnom-dome.html

teplosten24.ru

Система отопления в частном доме схема от электрического котла


Схема подключения электрического котла в систему отопления

Электрокотел стал незаменимым помощником для жителей квартиры и частного дома. Обычно при покупке в магазине вам уже предлагают за деньги выполнить подключение котла. Везде суммы разные, но сделать эту операцию сможет каждый хозяин, который потратит 20 минут на прочтение этой статьи. Проводить установку электро котла для отопления вы сможете при помощи схем, которые присутствуют в нашем материале. И еще одно обязательное требование заключается в прочтении инструкции электрокотла, так как основная конструкция не меняется, но мелочи могут повлиять на работу агрегата в дальнейшем.

Какой котел выбрать?

На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них:

Электродные котлы. Нагрев жидкости происходит за счет переменного тока, который проходит через нее. Эта разновидность электрокотлов считается наиболее удобной. КПД у электрокотла не ниже 98% — так заявляют производители.

ВАЖНО: дистиллированная вода не подходит в качестве теплоносителя.

В комплекте с агрегатом идут составы, их задача – повысить показатель электропроводимость жидкости.

Как видите, схема подключения достаточно простая как для однофазной, так и для трехфазной модификации котла.

ТЭНовые котлы – самые распространенные устройства, ТЭНы в них выполняют нагревательную функцию. Агрегаты имеют КПД не ниже 93%. Несмотря на низкую стоимость, ТЭНовые котлы имеют серьезный недостаток: если вода слишком жесткая, то на нагревательных элементах появляется накипь, как результат, падает мощность котла.

Так выглядит стандартный ТЭНовый котел.

Индукционные котлы – долговечные и экономичные агрегаты, которые обладают КПД в 98%. Конструкция напоминает трансформатор. Минус – не могут выдавать большую мощность для отопления.

Индукционные котлы отлично подходят для квартиры или небольшого частного дома.

Подключение котла

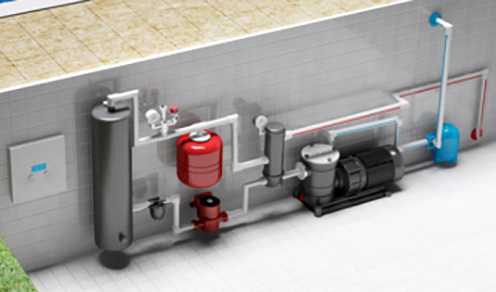

Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов:

  • фильтр, который работает в паре с циркуляционным насосом;
  • датчики температуры, устанавливаемые на трубопроводе;
  • расширительный бак;
  • радиатор отопления;
  • сливные и запорные вентили.
Все современные котлы идут с автоматическими предохранителями, которые при электрических перегрузках не дают устройству выйти из строя. Контроль температуры теплоносителя тоже контролирует автоматика. Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Схема подключения ТЭНового электрокотла.

Стоит покупать для дома модель электрокотла со стабилизатором, так как эти устройства «болезненно» переносят перепады в сети. Если котел приобретен без стабилизатора, то всегда можно докупить этот элемент отдельно. Не стоит забывать про изучение инструкции, которая идет индивидуально для каждого электрокотла. После этого можно приступать к подключению агрегата в систему отопления.

Агрегат может монтироваться и в закрытую, и в открытую систему отопления. В первом случае обязательным пунктом является установка манометров – в закрытой системе присутствует мембранный бак. В открытом варианте манометр вовсе не требуется. Если дома не будет установлен датчик температуры, то работать агрегат будет экономичнее. Некоторые модели идут без датчика теплоносителя, в таком случае его придется купить отдельно.

Особенности установки

Во время установки конструкции котла необходимо выполнить монтаж циркуляционного насоса – это шаг способствует более производительной и экономичной работе агрегата. Еще один важный момент – это распределительный щиток, особенно это касается жителей квартир: для котла нужна отдельная линия. Профессионалы также рекомендуют поставить УЗО. Не забудьте выполнить заземление.

В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом. Что касается кабеля, то для трехфазного подходит пятижильный кабель (L1, L2, L3, PE, N), а для однофазного – трехжильный (PE, L, N).

Таблица поможет подобрать необходимый размер кабеля.

Еще один важный момент – это расчет мощности. Агрегат не должен работать дома на предельной мощности, поэтому электрокотел нужно покупать с запасом мощности. Показатель зависит от площади отопления. Провести расчет мощности стоит по таблице:

Полезные схемы
Схема котла с 2-трубной верхней системой разводки, циркуляция в конструкции естественная. Схема 2-трубного варианта с нижней разводкой, циркуляция – принудительная.
Запуск и подключение системы

Техника безопасности в вопросе подключения электрокотла дома должна стоять на первом месте. Выполнять запуск нужно только в том случае, если эти условия соблюдены:

  • Отсутствуют протечки, проверены все узлы в системе.
  • Подключение было выполнено по схеме.
  • Показатель давления соответствует инструкции (там указана норма давления).
  • Система электрического котла полностью наполнена водой.

ВАЖНО: первый запуск оборудования проходит при минимальном показателе температуры. Если повреждения отсутствуют и прогреты узлы, то можно повысить температуру. Как видите, подключение системы выполняется довольно просто. Главное, полностью следовать инструкции по монтажу оборудования.

Положительные и отрицательные стороны котла

Плюсы. В частном доме за счет работы электроагрегата всегда одна и та же температура. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его. Особенно котел выгоден для 2-тарифной системы оплаты.

Что касается минусов, то к ним в первую очередь стоит отнести ощутимое повышение оплаты за электроэнергии. Если нет электричества, то необходимо покупать бензиновый генератор, так как справиться обычной «динамо-машиной» не получится – электрокотел требователен к мощности.

Выбор котла

Рассчитайте площадь своего жилища. Оборудование бывает 1- или 3-фазное. Выбирать нужно из расчета мощности и зоны отопления. Лучше выбирать 3-фазное оборудование, так как оно выдает больше мощности и не так нагружает электросеть, если сравнить с 1-фазным котлом.

jsnip.ru

Схема и система отопления с электрокотлом

Классическая «Ленинградка» с принудительной циркуляцией (расширительный бак герметичный).

Электрокотел для водяного отопления может работать как в открытой, так и в закрытой системе обогрева дома. Разница очевидна уже из названия. В открытом контуре вода имеет возможность прямого контакта с воздухом. Этот процесс происходит в расширительном баке, других открытых участков контура нет. В закрытой, или как ее еще называют герметичной, системе отопления теплоноситель полностью изолирован. Экспанзомат в ней также герметичный.

По сути, чтобы превратить открытый контур в герметичный достаточно установить мембранный расширительный бак вместо обычного. При этом схемы проводки труб для обоих типов контуров идентичны – это однотрубная или двухтрубная разводка. А электрические котлы водяного отопления работают в обычном режиме, без каких-либо дополнительных настроек.

Двухтрубная схема отопления с электрокотлом

Двухтрубная схема отопления с электрокотлом имеет массу преимуществ, по сравнению с однотрубной. Самый главный плюс – это простота балансировки контура, з

www.teplo-ltd.ru

Электро котлы для частного дома

Отопление для частного дома: выбираем электрический котел

Какими они бывают?

Из названия этого оборудования каждому понятно, что во время его работы происходит преобразование электроэнергии. потребляемой установкой, для нагрева теплоносителя, в качестве которого может выступать вода, антифриз или масло. Каким образом это происходит? Все во многом зависит от типа котла.

Электрокотлы с ТЭНами

В основе их работы лежит простой принцип действия. В баке с водой расположено несколько нагревательных элементов трубчатого типа. Благодаря им и обеспечивается нагрев воды. Регулировка мощности осуществляется ступенчатым подключением ТЭНов.

В качестве примера приведем электрический котел для отопления частных домов с мощностью 12 кВт. В таком приборе может быть размещено до 6 нагревателей с мощностью до 2 кВт каждый. Современные установки при снижении температуры теплоносителя сами в нужный момент в автоматическом режиме подключают нужное количество элементов. Впрочем, у владельца электрокотла имеется возможность ограничить мощность установки при помощи панели управления.

Электрокотлы для домов этого типа, которые снабжены двумя контурами, могут использоваться еще и для удовлетворения потребности в горячей воде для хоз.нужд. При этом происходит приостановка процесса нагрева теплоносителя на время водоразбора.

  • доступная цена электрокотлов для частных домов этого типа. В их конструкции отсутствуют сложные элементы;
  • в системе отопления, основным элементом которого выступает электрический котел для отопления дома, может использоваться любой теплоноситель. Кроме воды, в качестве такового может выступать антифриз или масло. Главное требование к теплоносителю – стойкость к перемерзанию в ситуациях остановки электрокотла для отопления. ТЭНам совсем неважно, что нагревать.
  • большие размеры. Нагревательные элементы электрокотлов для отопления должны быть размещены в довольно большом объеме воды. Да и сами ТЭНы довольно габаритные;
  • возникновение накипи, когда в качестве теплоносителя используется вода.

Электродные котлы отопления для частного дома

В котлах подобного вида в отличие от электрических котлов для отопления частного дома процесс нагрева теплоносителя происходит по другому принципу. В установке размещены электроды с разницей потенциалов. В воде растворена соль, благодаря чему она превращается в электролит. В результате в ней возникает переменный ток. Обусловлено это тем, что у электродов полярность может меняться с частотой 50 Гц. Сопротивление воды в котле все же достаточно большое, а при наличии проводника и сопротивления нагрев – неизбежное явление.

Использование этого оборудования в условиях частного дома несет для владельца следующие преимущества:

  • компактные размеры. Чтобы использовать котел в доме, не нужен бак большого объема. Помимо этого можно вполне обойтись без циркуляционных насосов;
  • низкая стоимость. Котлы подобного вида имеют простую конструкцию, что отражается на их цене. Она невысока, и такое оборудование доступно для многих собственников домовладений;
  • безопасность установки. Если в электрокотле на ТЭНах происходит утечка теплоносителя, то в этом случае отключение нагрева происходит благодаря включающемуся термореле. Однако оно срабатывает не всегда. А вот в электродных котлах отопления остановка нагрева происходит без дополнительной страховки. Если отсутствует проводник, то, значит, не будет и тока. Это и исключает нагрев.

У этого оборудования имеются и определенные недостатки:

  • особый принцип работы этих установок не позволяет использовать в качестве теплоносителя ничего, кроме воды. Причем должна применяться вода, имеющая определенное удельное сопротивление. Если использовать в качестве теплоносителя дистиллированную воду, то котел отопления просто не будет работать;
  • в процессе эксплуатации установки происходит постепенное растворение электродов. Поэтому необходимо периодически производить их замену.

Индукционные котлы отопления

Еще одна разновидность оборудования для обогрева домов – индукционные котлы. Если говорить о них простыми словами, то основным элементом их конструкции выступает труба из диэлектрика. вокруг которой навита катушка. Внутри же трубы расположен сердечник. Когда ток попадает в катушку, то благодаря электромагнитной индукции он оказывается и в сердечнике. А так как течь ему некуда, то вследствие наведенной разницы потенциалов внутри сердечника начинают происходить процессы миграции заряженных частиц, что и приводит к его нагреву.

Может показаться, что наличие в котлах этого вида столь сложной конструкции вкупе с передачей энергии в несколько этапов должны привести к падению КПД. Однако его снижения не происходит. Благодаря слою теплоизоляции, размещенному снаружи, тепло, которое выделяется обмоткой, тоже расходуется на нагрев теплоносителя. Возникновение индукционных токов происходит только внутри катушки. Там же образуется и вся энергия, потребляемая обмоткой.

Отметим, что такой котел при желании каждый может сделать своими руками. При этом задача эта не такая и сложная, как может показаться на первый взгляд. Труба 50 мм из полиэтилена выступает в качестве трубы-изолятора. С её торцов располагаются пресс-фитинги. Обмотку можно взять, смотав её с любого достаточно мощного трансформатора. В качестве сердечника выступает пруток из стали. Его фиксацию в трубе можно выполнить любым удобным способом.

  • установка имеет неограниченный ресурс и при этом устойчива к отказам. Такие явления, как накипь и перегрев сердечнику не страшны. Обмотка тоже может служить долго;
  • в оборудовании заводского производства отсутствуют разъемные соединения, что исключает риск утечек;
  • возможность использования в котлах любого теплоносителя. Главное – он должен быть жидким.

в сравнении с другими видами котлов приобретение индукционной установки для дома обойдется заметно дороже.

Общие особенности

Все электрические котлы имеют общие особенности в плане конструкции и своей функциональности.

  • в составе конструкции этого оборудования присутствует термостат. Его основное назначение состоит в контроле за температурой теплоносителя. Кроме этого, он управляет мощностью установки. Во всех моделях электрических котлов имеется возможность для подключения внешнего датчика. С его помощью можно до определенного значения прогревать воздух в помещении;
  • в настоящий момент электрические котлы с мощностью менее 3,5 кВт не выпускаются. Подключать оборудование стоит к отдельному щитку. Если подсоединить электрический котел к розетке, то это приведет к перегреву проводки. При этом оборудование с мощностью до 7 кВт подключается на 220В. А если владелец домовладения запланировал установку в своем доме котла большей мощности, то в этом случае обязательным условием является наличие 380В;
  • ошибочным является мнение, что более экономичным оборудованием выступают индукционные и электродные котлы. Все это было придумано, чтобы повысить продажи оборудования этих видов.

Выбор в пользу электрического котла для отопления дома означает, что при работе в тепло будет превращаться 100% расходуемой на его работу электроэнергии. Другой вопрос, что идти на нагрев теплоносителя будет не вся энергия. Это зависит от того, какую конструкцию имеет корпус электрического котла. Принцип работы оборудования особого значения не имеет.

Расчет мощности

Если вы решили свой дом обогревать при помощи электрического котла, то в этом случае, чтобы не ошибиться при покупке с выбором установки, придется рассчитать мощность котла. Сделать это довольно просто. Чтобы узнать величину нужного вам параметра, необходимо на 10 разделить площадь, которую будет обогревать приобретаемый электрический котел. Полученный результат – пиковая мощность установки.

Не стоит пугаться цифр, которые вы получили во время расчетов. Если подсчеты показали, что в свое домовладение вам необходим котел 12 кВт. то это не означает, что агрегат круглые сутки будет потреблять столько электричества. Не нужно забывать, что при работе мощность отопительного электрокотла регулируется термостатом. Поэтому при использовании большую часть времени он будет проводить в простое.

Подключение

Если рассматривать такое оборудование, как отопительные электрокотлы с точки зрения пожарной безопасности, то, отметим, что они не несут никакой опасности для человека. Ни при каких условиях электрокотел не может стать причиной возгорания деревянного дома. Однако имеются нюансы, о которых следует знать. При расчете проводки во внимание необходимо принимать мощность отопительной установки. Если её сечение будет меньше, чем требуется для вашего оборудования, то она будет греться. А это уже небезопасно и для дома, и для людей, проживающих в нем.

При определении оптимального сечения провода исходят из расчета: 8А на 1 мм 2 сечения. Если в дом будет установлен отопительный котел 6 кВт, то минимальная величина сечения провода, ведущего к нему, не должно быть меньше 3,4 мм 2 .

Водяной теплый пол является оптимальной системой отопления для электрокотла. Среди всех установок, предназначенных для обогрева помещений, электрокотел для отопления частных домов – самый дорогой класс. В 3-4 рубля обходится кВт*ч тепловой мощности при работе этого оборудования. Располагая агрегат в нижней части помещения, можно обеспечить наиболее эффективное применение подведенного тепла.

Альтернативы

Если предположить, что рядом с участком нет газопровода, а переходить на дровяную установку обогрева нет никакого желания, то в этом случае необходимо искать замену газовому отоплению.

Другие варианты использования электрической энергии для обогрева жилища

  • пленочный теплый пол с мощностью до 150 Вт/м2. Главным плюсом его использования является отсутствие необходимости в разводке под полом труб и радиаторов. К тому же такая система отопления не боится низких температур, чем отличается от водяного отопления;
  • тепловые насосы могут осуществлять перекачку тепла с улицы. 5 кВт на 1 кВт электрической мощности составляет их тепловая мощность. Однако использовать их можно при температуре наружного воздуха до -25С;
  • использование ИК-обогревателей создает субъективное ощущение тепла, поэтому температура в обогреваемом помещении может быть ниже;
  • использование для обогрева домовладений ИК-панелей дает возможность для существенной экономии. При снижении температуры в комнате на 2С происходит уменьшение расхода электричества на 20%.

Заключение

Если участок не газифицирован, то лучшее решение для обогрева жилища – электрокотел для отопления. На рынке они представлены различными видами оборудования. Зная об их преимуществах и особенностях эксплуатации, можно правильно подобрать подходящую установку. Подключив котел, в вашем доме всегда будет комфортный микроклимат вне зависимости от погоды на улице. Но помните: чтобы выбранное оборудование без сбоев обеспечивало ваш дом теплом, следует поручить работы по его установке высококвалифицированным специалистам. В этом случае вы сможете сэкономить и на обслуживании отопительного устройства.

Что лучше: купить электрокотел для частного дома или сделать своими руками?

Электрические котлы для обогрева частного дома применяются не часто, это связано с высокими тарифами на электроэнергию. Тем не менее, у них масса достоинств, и в некоторых случаях установка электрокотла оправдана и выгодна.

Когда электрокотёл — лучшее решение?

Газ доступен далеко не всем: некоторые населенные пункты расположены слишком далеко от магистрали, а иногда установка газового котла и вовсе не целесообразна. Например, для дачного дома, который топят несколько раз за зиму, нет смысла приобретать дорогостоящий комплект газового оборудования.

Твердотопливные котлы тоже имеют ряд недостатков: необходимо заготавливать и хранить топливо, и большинство твердотопливных агрегатов не могут длительно, более 4-5 часов, работать на одной загрузке топлива. Кроме того, они инерционны и не позволяют точно регулировать температуру. В этом случае электрокотел способен решить проблему отопления быстро, надежно и без лишних затрат.

Достоинства электрокотлов для частного дома:

  • просты в установке, подключении и обслуживании;
  • обладают высоким уровнем автоматизации;
  • позволяют точно выставить желаемую температуру;
  • работают бесшумно;
  • не нужно подключение к дымоходу;
  • не требуют отдельного помещения, большинство бытовых моделей монтируют на стену своими руками.
  • требуют подключения к щитку отдельным кабелем;
  • котлы с мощностью более 9 кВт выпускают только на трехфазное напряжение 380 В;
  • из-за высоких тарифов на электроэнергию отопление обходится в несколько раз дороже.

Электрические котлы различаются по способу преобразования потребляемой из сети электроэнергии в тепловую. Принцип их работы может быть основан как на прямом нагреве, так и на косвенном, использующем физико-химические процессы.

  • ТЭНовые — с баком, в который встроены трубчатые нагреватели;
  • индукционные, использующие для нагрева теплоносителя электромагнитную индукцию;
  • электродные — их работа основана на электролизе.

Конструкция и размеры котлов, а также особенности их обслуживания зависят от типа и модели, поэтому прежде чем отдать предпочтение какой-либо разновидности электрокотла, стоит оценить их особенности и рассмотреть достоинства и недостатки.

ТЭНовые модели

Популярная, проверенная временем конструкция ТЭНовых котлов предельно проста: в бак вмонтированы несколько нагревателей, позволяющих включать все или часть из них в зависимости от выбранной режимом мощности.

Нагреватели представляют собой спираль, навитая из проволоки с высоким удельным сопротивлением — нихрома, кантала, фехраля, помещенную в керамическую трубку. Нагреваясь при включении в сеть, спираль отдает тепло керамической трубке, а та, в свою очередь, греет воду, поступающую в бак.

Также котёл оснащен блоком управления с панелью, на которой можно выставить желаемый режим. Современные модели комплектуются датчиками, отслеживающими параметры работы и отключающие агрегат в случае аварийных ситуаций.

Достоинства моделей с ТЭНами:

  • большой диапазон мощностей;
  • возможность использования в качестве теплоносителя любой жидкости — воды, масла или антифриза;
  • простая конструкция, несложный ремонт в случае необходимости, который можно сделать своими руками даже не имея профессиональных навыков;
  • котлы с ТЭНами самые экономичные в покупке, их отличает невысокая цена;
  • двухконтурные модели позволяют подключить контур горячего водоснабжения.

В двухконтурных моделях при включении горячей воды нагрев теплоносителя для системы отопления приостанавливается, поэтому при большом объеме потребления воды в частном доме лучше установить отдельный бойлер.

  • ТЭНы подвержены образованию накипи, из-за этого со временем эффективность и мощность агрегата снижается;
  • большие габариты.

Индукционные

В основе их действия лежит явление вихревых токов, способных нагревать помещенный в их поле сердечник. Котёл представляет собой корпус из металла цилиндрической формы, где размещена катушка индуктивности. Внутри катушки находится сердечник из токопроводящего материала. При прохождении по катушке переменного тока вокруг нее возникает магнитное поле, генерирующее вихревые токи в сердечнике.

Такие нагреватели давно используются в промышленности, там они работают на промышленной частоте 50 Гц. При этом катушка и сама установка ощутимо гудит и вибрирует с частотой в те же 50 Гц.

Чтобы избежать шума, бытовые котлы индукционного типа работают на повышенной частоте в диапазоне 10-100 МГц, благодаря чему они бесшумны. Вибрация в них сохраняется, но при высокой частоте она не ощутима и даже полезна — котлам индукционного типа не страшна накипь, из-за постоянной вибрации частицы не осаждаются на элементах нагревателя.

  • небольшие габариты;
  • индукционные модели не подвержены образованию накипи;
  • исключено появление протечек — внутри бака нет разъемных соединений;
  • можно использовать любой теплоноситель, в том числе воду невысокого качества с большим количеством солей кальция, магния и железа;
  • простое подключение своими руками;
  • длительный срок эксплуатации без поломок и ремонта.
  • при отсутствии электромагнитной защиты корпуса индуктор может быть источником вредного магнитного излучения, поэтому необходимо внимательно отнестись к выбору производителя;
  • модели аналогичной мощности значительно дороже ТЭНовых.

Производители утверждают, что индукционные модели более экономичные, но практика показывает, что при равной мощности теплоотдача у них примерно такая же, как у ТЭНовых, и экономичные они лишь в длительности срока эксплуатации.

При желании можно собрать котёл индукционного типа своими руками из проволочной катушки и полипропиленовой трубы. Самодельные нагреватели ничуть не уступают в мощности, но их внешний вид менее эстетичен.

Котлы электродного типа

Водяные котлы электродного типа нагревают теплоноситель за счет электролиза. Внутри аппарата по разным сторонам бака расположены стальные электроды. При подключении тока на них образуется потенциал с переменным знаком и начинается движение растворенных в воде частиц — ионов. Полярность электродов изменяется с частотой сети 50 Гц, то есть 50 раз за секунду, что вызывает быстрый нагрев теплоносителя.

Для того, чтобы процесс протекал с заданной интенсивностью, необходимо поддерживать постоянную плотность электролита, в роли которого выступает теплоноситель, а именно — слабый водный раствор соли.

Инструкция на популярную модель электродных котлов «Галант» устанавливает требования к теплоносителю в соответствии с ГОСТ 2874-82 «Вода питьевая». По этому документу вода для котла «Галант» должна обладать удельным сопротивлением 1300 Ом на кубический сантиметр.

Теплоноситель для котлов электродного типа требует предварительной подготовки и постоянного контроля плотности, в противном случае мощность и эффективность котла резко снижаются, и ее может не хватить для отопления частного дома!

Достоинства электродных котлов:

  • небольшие габариты;
  • безопасность — в случае утечки воды из системы котел, в отличие от ТЭНового, не сгорит, а просто перестанет работать;
  • невысокая цена.
  • необходимость постоянного контроля плотности теплоносителя своими руками;
  • со временем стальные электроды растворяются, отдавая заряженные ионы металла, и требуется их замена.

Расчет мощности

Чтобы отопление было эффективным, а температура в доме комфортной, перед покупкой котла для отопления жилого частного дома необходимо рассчитать пиковую тепловую мощность. Упрощенно расчет для средней полосы России таков: нужно взять общую площадь всех обогреваемых помещений и разделить ее на 10. Полученная цифра означает минимальную мощность устанавливаемого котла в кВт.

Например, для частного дома в 95 квадратных метров расчетная мощность котла составит 9,5 кВт. При этом нужно выбирать из модельного ряда котел с большей мощностью: при наличии котлов на 9 и 12 кВт следует выбирать второй вариант.

Для северных регионов с морозами до минус тридцати и ниже либо для плохо утепленных домов такой расчет не подходит. Для полноценного отопления в зимние месяцы необходим запас мощности или установка дополнительных источников обогрева.

Конечно, котёл не будет работать на максимальной мощности весь отопительный сезон. При правильном монтаже отопления он до 70% времени будет работать с частичной нагрузкой или в режиме подогрева, поэтому неправильно считать затраты на электроэнергию по максимальной мощности котла.

Подключение к сети отопления

Все модели, независимо от их типа, комплектуются штуцерами для подключения системы отопления. Наилучшим выбором для электрокотла является непривычная радиаторная система и теплые водяные полы. Электроэнергия — довольно дорогой ресурс, а нагрев помещения снизу вверх позволит снизить температуру комфорта на несколько градусов.

Электрокотлы, в отличие от твердотопливных моделей, могут работать в системах с естественной циркуляцией, при этом автоматика котла моментально отключит ТЭНы в случае перегрева.

Для ТЭНовых моделей, склонных к образованию накипи, лучше использовать специально подготовленную мягкую воду. Теплоноситель для электродных котлов оговаривается в паспортной документации на конкретную модель. Перед первым включением котла необходимо заполнить систему теплоносителем и стравить воздушные пробки.

На рисунке показана схема подключения индукционного котла к отопительному контуру.

Подключение к электрической сети

Ответственный момент — включение котла в электросеть своими руками. Мощность котлов такова, что обычная бытовая проводка частного дома не сможет длительно выдержать работу нагревателей. Она начнет греться, что приведет к разрушению изоляции, перегреву и пожару.

    Поэтому до включения в сеть 220В или 380В нужно выполнить следующее:
  • Устанавливают своими руками в щитке отдельный автоматический выключатель, рассчитанный на пиковую мощность котла. Так, котел мощностью 9 кВт, работающий от сети 220В, будет потреблять в максимальном режиме 9000Вт/220В=40,9 А. Необходимо выбрать автоматический выключатель с номинальным током, незначительно превышающий это значение, например, ВА 47-29 на 50 А.
  • Проводку к котлу выполняют кабелем подходящего сечения. Рассчитать сечение кабеля при небольшой его протяженности можно также упрощенно: на 10 А — 1 мм2. В упомянутом случае достаточно будет кабеля на 4 или 6 мм2.
  • Если вы неуверены в своих навыках, лучше не рисковать с подключением агрегата своими руками, а доверить установку специалисту.

    Альтернативные источники электрообогрева

    Иногда для пиковых нагрузок бывает целесообразно не увеличивать мощность котла, а установить дополнительные источники электрообогрева. Ими могут быть:

    Теплые полы из греющего кабеля или инфракрасных матов для кухни, ванной и других помещений частного дома.

    Инфракрасные обогреватели. установленные под потолком и нагревающие горизонтальные поверхности: пол, мебель. При этом создается ощущение тепла даже при невысокой температуре в доме.

    Конвекторы . Их можно установить в помещениях дома, используемых периодически: кабинет, библиотека, спортзал, и включать по мере необходимости.

    Тепловые завесы, устанавливаемые над входной или балконной дверью и позволяющие отсечь волну холодного воздуха.

    При установке дополнительных источников обогрева номинальную температуру на панели управления котлом можно выставить на 3-5 градусов ниже, что в итоге приведет к экономии.

    Отопление электричеством — способ недешевый, зато надежный и полностью управляемый с помощью заранее заданной программы. Выбор подходящего котла и последующее разумное его использование позволят наслаждаться теплом в частном доме при сравнительно невысоких затратах.

    Электрический котел для отопления частного дома, цены и виды

    Создание комфортных условий проживания в частном доме немыслимо без монтажа современной отопительной системы. Она должна быть безопасна, эффективна и проста в обслуживании. Источник энергии должен быть доступен везде. Этим условиям полностью соответствуют автономные системы на электрической энергии. Так как более дешевый источник – газ, присутствует не во всех местах, то часто единственно возможным вариантом становится электрический котел для отопления частного дома, цены и виды которого мы рассмотрим в этой статье.

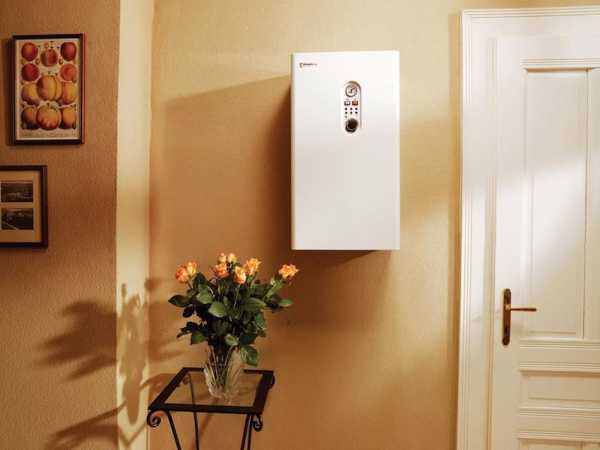

    Электрический котел для отопления частного дома выглядит очень современно

    Электрический котел для отопления частного дома, особенности

    Принцип действия электрических котлов основан на свойстве проводников выделять тепловую энергию при прохождении через них электрического тока. В общих чертах устройство электрокотлов простое. В теплообменник, с циркулирующей по нему воде, помещены электрические элементы. Они работают от бытовой сети 220 В, хотя есть мощные модели, работающие и от промышленной сети 380 В. Теплообменник соединен с системой отопления дома через входной и выходной штуцеры. Циркуляция нагретой воды осуществляется естественным образом или с помощью центробежного насоса. Всем процессом управляет автоматика.

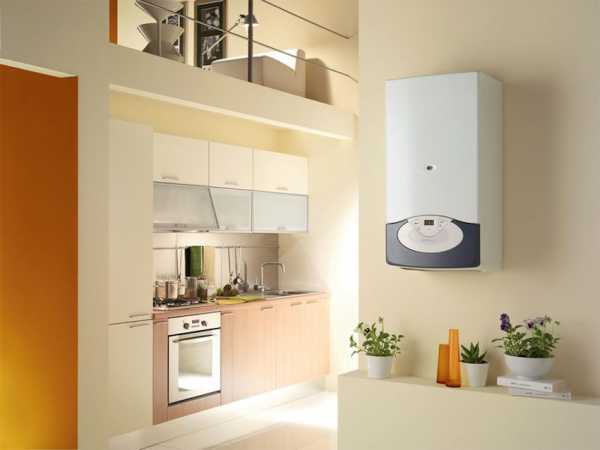

    Современный электрический котел для отопления прекрасно вписывается в интерьер кухни

    Благодаря отсутствию пламени и сильного нагрева, электрические котлы обладают рядом преимуществ перед другой отопительной техникой:

    • отсутствует необходимость в дымоходе и трубе;
    • нет шума;
    • не расходуется кислород в помещении;
    • малые габариты;
    • нет риска утечки газа;
    • невысокая цена;
    • простота в обслуживании и управлении.

    Вместе с тем электрические котлы для отопления частного дома не лишены и недостатков:

    • высокая стоимость и частые отключения электроэнергии;
    • чувствительность к перепадам напряжения в сети.

    При необходимости электрический котел можно спрятать в нише

    В случае необходимости отопления большой площади, нужен более мощный электрокотел, что кроме большого расхода электроэнергии влечет за собой еще и необходимость дополнительных согласований с поставщиком электричества. В некоторых случаях установка мощного котла недопустима по причине ограничения нагрузки на электросети.

    Полезный совет!Не нужно гнаться за маленькими котлами. Уменьшение габаритов всегда делается в ущерб качеству. Нагрузка на ТЭНы увеличивается и они быстрее выходят из строя.

    Электрический котел для отопления частного дома, цены и виды

    В зависимости от вида нагревательных элементов, все котлы делятся на три основных типа.

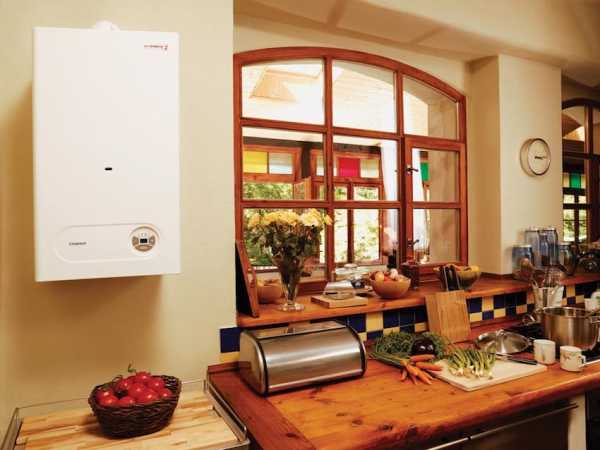

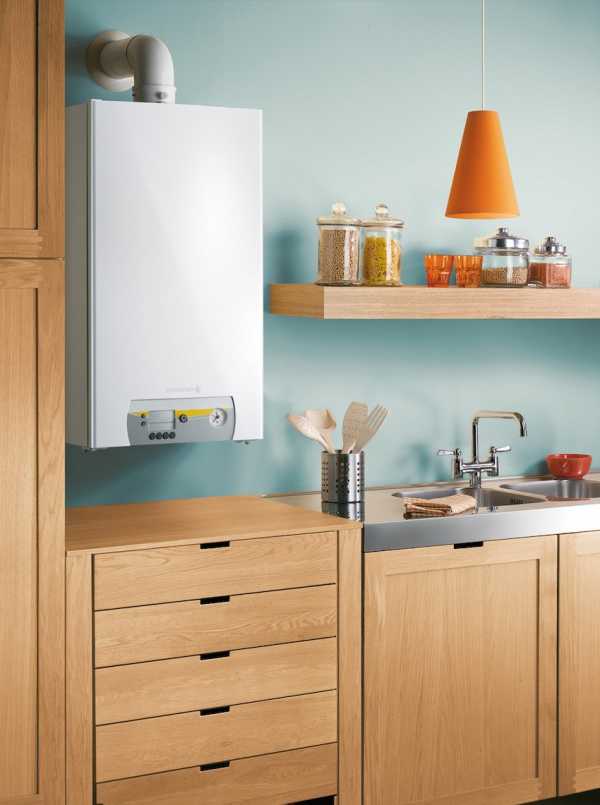

    Настенный электрический котел не занимает много места и удобен в эксплуатации

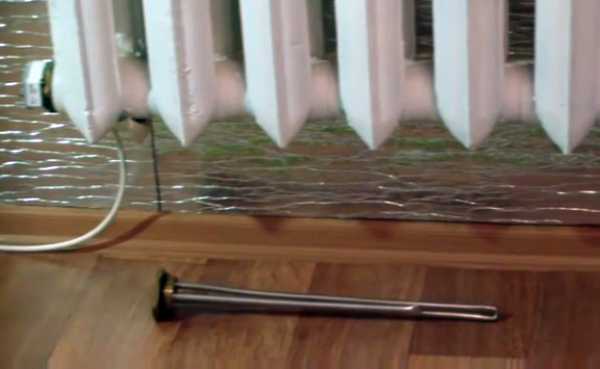

    Котлы с ТЭНами

    В качестве нагревательных элементов используются ТЭНы пластинчатого или трубчатого видов. Они помещены прямо в теплообменник. В одном устройстве может находиться до 8 элементов по 2 кВт. Все они подключаются ступенчато. Это регулируется автоматикой или вручную. Некоторые котлы бывают двухконтурными, что позволяет нагревать не только теплоноситель, но и воду для бытовых нужд. Простота устройства, возможность использования любой жидкости (вода, антифриз или масло) в качестве теплоносителя и небольшая стоимость делают это устройство наиболее популярным среди пользователей. Образование накипи и большие габариты – основные недостатки этих котлов. Цены на данный тип котлов начинаются от 50 у.е. и повышаются в зависимости от мощности, сложности электроники и производителя до 1000 у.е.

    Электродные устройства

    Такие электрические котлы для отопления частного дома работают на ином принципе. На помещенных в теплообменник электродах создаётся разность потенциалов от переменного тока. Так как в воде всегда растворены соли, то она является хорошим электролитом с определенным электрическим сопротивлением. Ток, проходя сквозь такую среду, вызывает ее нагревание. К преимуществам такого типа нагревателей можно отнести: небольшие габариты, простота конструкции, безопасность и низкая цена (от 60 у.е.). Недостатки: вода должна содержать соли, увеличивающие ее удельное сопротивление, электроды необходимо часто менять из-за их постепенного растворения.

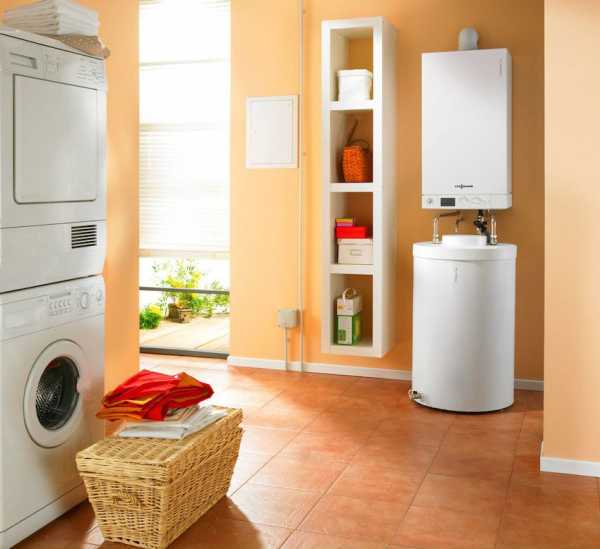

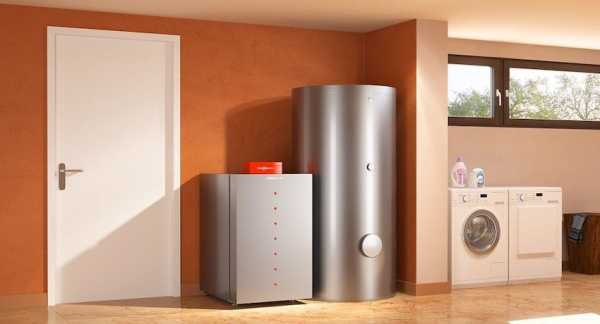

    Электрические котлы бывают двухконтурными. Они нагревают не только теплоноситель, но и воду в домашнем водопроводе

    Индукционные приборы

    Они устроены гораздо сложнее других котлов. В конструкции имеется индукционная катушка, представляющая собой проволоку, намотанную вокруг диэлектрика. Внутри него имеется металлический сердечник. При прохождении электрического тока по катушке возникает электромагнитная индукция, которая создает разность потенциалов на сердечнике, нагревая его. Такая конструкция позволяет в разы увеличить КПД всего устройства. Плюсами этого прибора являются: низкое потребление электроэнергии, безразличность к виду теплоносителя, долговечность, неподверженность образованию накипи. Недостаток такого электрического котла для отопления частного дома – цена. Она на порядок выше чем у других видов отопительных приборов и начинается от 450 у.е. за самые простые приборы. Стоимость мощных и сложных устройств может достигать 3000 у.е. и больше.

    Полезный совет!По возможности нужно выбирать котел в хорошей комплектации, так как некоторые элементы просто необходимы. Лучше и дешевле купить все в комплекте, чем потом докупать расширительный бачок, клапан, реле защиты или фильтр.

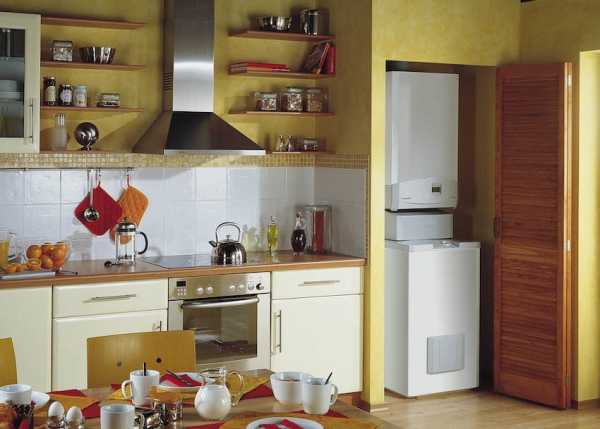

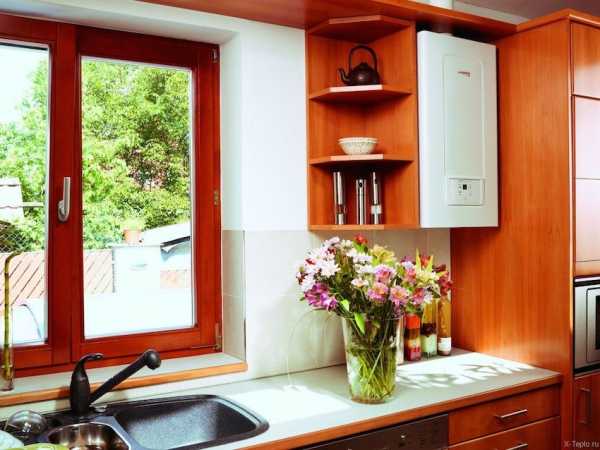

    Электрический котел легко встраивается в навесную мебель

    Дополнительные опции для электрических котлов

    Все существующие виды электрических котлов могут обладать дополнительными опциями. Самой востребованной опцией является возможность ручного регулирования мощности. Ею обладают даже самые дешевые экземпляры. Более дорогие приборы оснащаются системой автоматического регулирования мощности и отключения в случае перегрузок. Из дополнительных возможностей еще можно перечислить следующие:

    • автоматический слив воды при отключении и опускании температуры до значений, близких к 0 градусов;
    • выносной термодатчик для автоматического управления работой котла в зависимости от температуры окружающего воздуха;
    • защита от повышения или понижения давления в системе;
    • встроенный центробежный насос;
    • возможность нагревать воду для системы бытового водоснабжения.

    В зависимости от наличия или отсутствия тех ли иных дополнительных опций в электрических котлах для отопления частного дома, цена их может изменяться в очень широких пределах.

    Стильный дизайн и небольшой размер электрических котлов является приятным дополнением к их функциональности

    Расчет мощности и подключение электрических котлов

    Перед тем, как приобрести котел, необходимо определиться с его мощностью. Ведь ее недостаток не позволит достаточно эффективно обогреть жилье, а избыток обернется неоправданными расходами на электроэнергию. Существует простая формула расчета мощности котлов:

    где W кот. – искомая мощность котла, S – площадь помещения, Wуд. – удельная мощность устройства на 10 м 2. Этот показатель отличается для разных климатических зон:

    • для регионов с умеренным климатом — 1,2 – 1,5 кВт;
    • южная зона – 0,7 – 0,9 кВт;
    • северная зона – 1,5 – 2,0 кВт.

    Применяя эту формулу, рассчитаем требуемую мощность котла для помещения, площадью 100 м 2 в доме, расположенном в средней полосе: W кот. =(100*1,5):10=15 кВт.

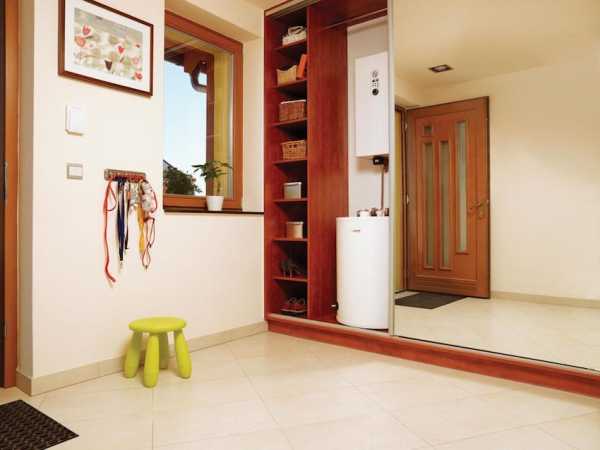

    Большую конструкцию двухконтурного электрического котла можно спрятать в шкафу-купе в прихожей

    Полезный совет!Те, кто не любит утруждать себя формулами и расчетами, могут просто разделить площадь помещения на 100. Затем к полученному результату нужно прибавить 15 – 20%, в зависимости от климата.

    Как правильно подключить электрический котел

    После того, как расчет необходимой мощности произведен, можно начинать процесс подключения оборудования. Прежде, чем это сделать, нужно получить соответствующее разрешение у владельца местных электросетей. Организация обязана выдать технические условия, в которых будут указаны допустимые параметры котла. В случае, если требуемая мощность котла больше предельной нагрузки на электрические сети, указанной в технических условиях, подключать такой котел нельзя. В этом случае придется воспользоваться альтернативными источниками энергии.

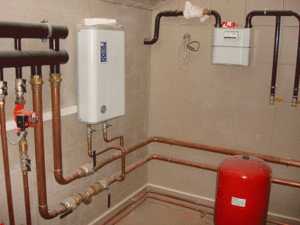

    Настенные электрические котлы радуют малыми габаритами

    Установка котла требует отдельной выделенной ветки электрической сети. На нее устанавливается защитное реле. Котел заземляют и оборудуют стабилизатором напряжения. Эти действия обеспечат безопасность и предотвратят выход из строя прибора при перепадах напряжения. Затем котел устанавливается на свое место. К соответствующим штуцерам подсоединяются труба подачи и обратная труба. Для моделей, не оборудованных расширительным бачком и обратным клапаном, эти элементы тоже необходимо предусмотреть.

    Электрический котел для отопления частного дома, цена которого укладывается в смету монтажа отопления, а функциональные особенности и качество удовлетворяет потребителя, при правильной установке будет радовать хозяев долгой бесперебойной работой.

    Источники: http://kotel.guru/kotly/elektricheskie/otoplenie-dlya-chastnogo-doma-vybiraem-elektricheskiy-kotel.html, http://gidpopechkam.ru/kotly/elektrokotly-dlya-chastnogo-doma.html, http://remoo.ru/kommunikacii/elektricheskiy-kotel-dlya-otopleniya-chastnogo-doma-tsenyi-i-vidyi/

    teplosten24.ru
