Отопление частного дома твердотопливным котлом

Долгое время наши дома обогревались за счет двух традиционных видов энергоносителей – природного газа и электроэнергии. Однако, в нынешних реалиях, когда эти энергоресурсы резко выросли в цене, пришло время задуматься о применении других видов топлива, таких как дрова или уголь. В связи с этим все более актуальным становится отопление дома твердотопливным котлом, сжигающим различные виды биомассы. Поскольку на современном рынке присутствует широкий ассортимент подобных теплогенераторов, цель данного материала – помочь домовладельцу разобраться в них и подобрать подходящий для себя отопительный агрегат.

Критерии выбора котла

Невозможно дать рекомендации по выбору твердотопливного котла, подходящие абсолютно всем домовладельцам, так как у каждого есть свои условия и обстоятельства. Поэтому для начала определим критерии, по которым осуществляется подбор отопителя, расположив их в списке по степени важности для потребителя:

  • наличие того или иного вида твердого топлива и его цена;
  • стоимость котельного оборудования и монтажных работ;
  • насколько удобна и комфортна эксплуатация котла;
  • организация складирования запаса топлива;
  • экономичность работы котла.

Вопрос наличия топлива играет важнейшую роль, не обдумав его заранее, не стоит покупать оборудование. Надо четко понимать, какие виды горючего вам доступны и по какой цене, чтобы можно было подсчитать затраты на весь отопительный сезон. И только после этого можно переходить к вопросу цены котла и его монтажа, определиться с размером бюджета, что вы готовы выделить на данный проект.

Также надо понимать, сколько личного времени вы готовы выделять на обогрев своего жилья. Кто-то спокойно может рубить дрова или таскать уголь, а у кого-то нет такой возможности из-за работы или по причине слабого здоровья. Это и есть фактор удобства в эксплуатации, который надо учесть. Ну и, конечно же, важна экономичность котла, насколько эффективно он отбирает тепловую энергию при сжигании топлива.

Виды котлов на твердом топливе

Теперь рассмотрим существующие виды твердотопливных котлов, применяя к ним обозначенные выше критерии подбора. Итак, в нынешнее время на рынке предлагаются следующие виды отопительных агрегатов:

  • традиционные, прямого горения;
  • пиролизные;
  • продолжительного горения;
  • пеллетные.

Примечание. Некоторые модели перечисленных котлов являются универсальными, то есть, могут сжигать разные виды биомассы.

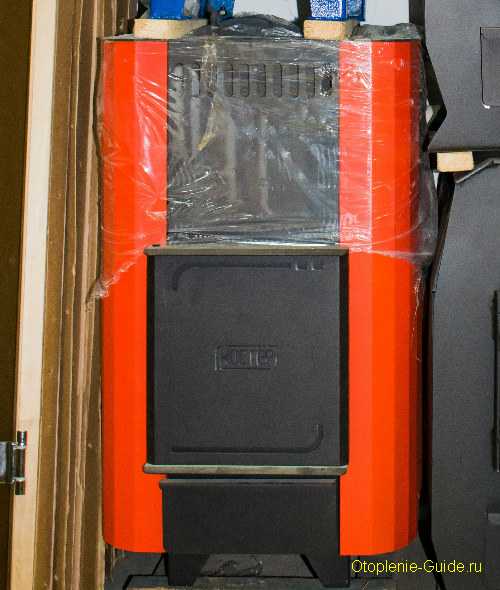

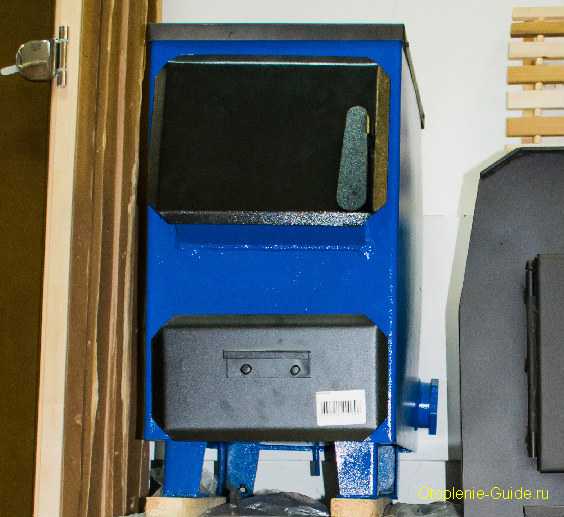

С точки зрения дешевизны оборудования наилучший выбор – это традиционные котлы на дровах или угле. В бюджетном исполнении они являются энергонезависимыми, поскольку автоматика в них работает без подключения к электричеству. Это очень актуально, когда используется самотечная система отопления с твердотопливным котлом. Что касается удобства в обслуживании, то традиционный теплогенератор требуется часто загружать дровами (1 раз в 4—5 часов на максимальном режиме работы), производить их заготовку, очищать камеру сгорания и зольник. То есть, придется выделять на обогрев дома достаточно большое количество времени и прикладывать массу усилий.

Если в традиционном котле сжигать уголь, то период между загрузками увеличится до 6 часов, но грязи и пыли в доме прибавится.

Надо учитывать и тот момент, что отопление в деревянном доме твердотопливным котлом потребует устройства отдельного склада для дров или угля. Его размеры примерно рассчитываются таким образом: вычисляется расход тепловой энергии за сезон и делится на теплотворную способность горючего, помноженную на величину КПД котла (в долях, а не в процентах).

Например, в зоне с умеренным климатом для обогрева частного дома площадью 100м2 за сезон нужно затратить ориентировочно 21000 кВт тепловой энергии. Если топить дровами, то надо взять их теплоту сгорания, равную 4.5 кВт/кг, и умножить на КПД агрегата (0.75 для традиционного котла), а затем общую потребность поделить на полученное значение: 21000 / (4.5 х 0,75) = 6222 кг или 6.2 т. Простыми словами, это 1 Камаз дров, вот под такой объем и нужно планировать складское помещение или хотя бы навес.

Пиролизные котлы

Если вы послушали советов торговых представителей и склонны приобрести теплогенератор данного типа, то вам необходимо заострить внимание на таком требовании, как высокое качество топлива. Пиролизный котел стоит значительно дороже обычного за счет устройства дополнительной камеры сгорания для дожигания горючих газов, выделяющихся при медленном тлении дров. При этом КПД котла декларируется на уровне 85%, что для твердотопливных агрегатов довольно высокий показатель, а длительность работы с одной загрузки – до 8 часов.

Однако, все эти преимущества станут абсолютно бесполезными, если влажность сжигаемой древесины будет выше 25%, а купить такое топливо очень непросто. Используя дрова, имеющиеся в наличии, вы получите тот же простой котел с КПД 75% и частыми закладками горючего в топку, только заплатите за него гораздо дороже. В случае когда у вас есть топливо для котлов, чья влажность находится в допустимых пределах, удобство эксплуатации действительно повысится, хотя заготовка и складирование дров все равно будут актуальны.

Котлы длительного горения

Это особый тип котлов, в которых топливо прогорает по направлению сверху вниз, причем процесс на самом деле протекает достаточно долго – до 12 часов на древесине и до 2 суток на угле. Это очень комфортно в плане эксплуатации, хотя стоимость агрегатов выше, чем традиционные котлы. По эффективности отопители длительного горения не лучше обычных, КПД составляет около 75%, а значит, расход энергоносителей будет таким же, как и размеры склада.

Что привлекает в этих теплогенераторах, так это продолжительность горения. Она достигается за счет большого объема топки, дрова в которой прогорают медленно. Но здесь же кроется и недостаток: из-за особенностей конструкции в котел невозможно подбросить топлива «на ходу», надо ожидать, пока полностью не сгорит предыдущая закладка. По остальным показателям подобные агрегаты ничем не лучше традиционных.

Котлы на пеллетах

Следует отметить, что это самые дорогие агрегаты с высокой степенью автоматизации. С точки зрения удобства котел на пеллетах является наиболее предпочтительным, так как оборудование не требует к себе внимания сутками. Главное – следить за тем, чтобы в бункере было достаточно древесных гранул, обычно его объема хватает от 1 до 6 суток непрерывной работы. КПД отопителя составляет 80—85%, то есть, пеллетный котел – самый экономичный.

Складирование древесных гранул несколько отличается от хранения дров. Дело в том, что их нельзя держать на улице, чтобы пеллеты не впитывали влагу, их надо складировать в сухом помещении. Но делать большой запас гранул не нужно, поставщик может их подвозить по мере надобности. Поэтому места для хранения данного вида биомассы требуется совсем немного. Главный же недостаток пеллетных котлов – их высокая изначальная стоимость и сложность в обслуживании горелочных устройств и автоматики.

Заключение

Из вышеизложенного напрашивается вывод, что в действительности отопление деревянного дома или кирпичного коттеджа есть смысл осуществлять с помощью традиционного либо пеллетного котла. Варианты с пиролизными котлами длительного горения дают сомнительные преимущества по сравнению с обычными при ощутимой разнице в цене.

cotlix.com

Твердотопливные котлы отопления и их особенности (схема отопления котла)

Твердотопливные котлы отопления, что это, в чем их преимущества, и стоит ли устанавливать котлы такого типа у себя дома или на даче, как выбрать схему отопления котла? На эти вопросы мы и попытаемся дать ответы далее.

Оглавление:

Плюсы твердотопливных котлов отопления:

  • дешевизна топлива;
  • не зависит от внешних факторов;
  • покупка не составляет труда.

Минусы:

  • нужно постоянно загружать топливо;
  • не работают в автономном режиме;
  • обладают низким КПД.

Твердотопливные котлы отопления и их особенности

Твердотопливные котлы – это самый дешевый способ обустроить отопление в доме, хоть это и не является простой задачей. Компании, производящие котлы такого типа производят все более удобные для потребителей модели, которые выбрасывают минимум вредных газов в окружающую среду. Однако, все еще производятся и устаревшие модели, хоть их число становится все меньше с каждым годом, и на из место приходят профессиональные, современные, эффективные, простые в эксплуатации и безопасные котлы.

Котлы на твердом топливе могут быть верхнего и нижнего сгорания. Если основное предполагаемое топливо для котла это дрова, то стоит выбрать модель нижнего сгорания. КПД такого котла будет более высоким, чем у модели верхнего сгорания, та как эти котлы рассчитаны на топку углем.

Котел нижнего сгорания состоит из двух или трех камер сгорания, что дает возможность полностью сжигать все частички топлива. Результатом такого принципа является то, что происходит существенное снижение расхода топлива и вредные вещества попадают в атмосферу в меньшем количестве (противоположная ситуация наблюдается с котлами с верхнего сгорания, в них происходит попадание недожженных частиц в атмосферу вместе с дымом).

Котлы с нижним сгорание открывают возможности для управления процессом сгорания и регулировки продуктивности, дозируя порции воздуха, который поступает в отделение топки. Это возможно благодаря регулятору тяги или вентилятору с управляющей системой.

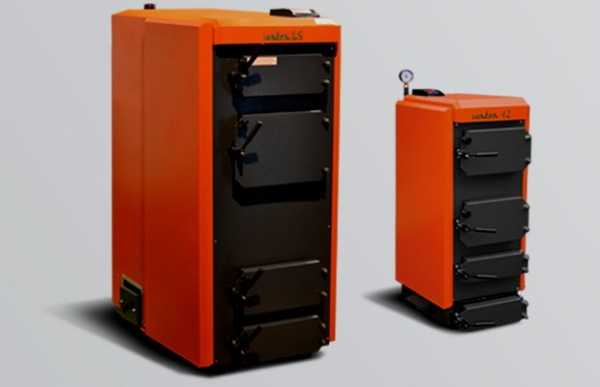

Твердотопливные котлы из чугуна и стали

Чугунные котлы обладают более высокой устойчивостью к коррозии, чем стальные. Это важный момент, так как во время розжига котла на твердом топливе, пока температура в камере сгорания не превысит температуру точки росы, в камере сгорания происходит образование конденсата. Эта роса является не просто водой, когда горит уголь, она превращается в очень агрессивную среду. По этой причине, коррозия на стальном котле появится раньше, чем на чугунном.

Стальной теплообменник намного раньше прогорит из-за того, что чугун имеет более высокую огнестойкость. Но, чугунный котел является более хрупким, чем стальной, и может сломаться, если по нему придется случайный удар. Для чугунных котлов губительны температурные перепады – температура нагретой жидкости не должна превышать температуру обратного потока более чем на 20 ºC.

Котлы из чугуна делятся на секции, а это дает возможность для транспортировки по частям. Если неисправность обнаружена в одной секции, то не придется заменять весь котел. Эти опции отсутствуют в стальных котлах, которые являются цельным изделием. Стальной котел намного проще в изготовлении, в то время как для изготовления чугунного следует применять специальные литейные технологии.

Конфигурация стальных котлов может быть абсолютно разной, в то время как котлы из чугуна являются очень похожими. Причина этого в особенностях секционной конструкции. Так как чугунные котлы сложно оптимизировать, их КПД получается чуть заниженным в сравнении со стальными.

Принцип работы твердотопливного котла — видео

Бак аккумулятор в системе отопления дома

Бак аккумулятор в системе отопления может называться так же буферной емкостью. На сегодняшний день они все чаще начинают использоваться в отопительных системах. Давайте подробнее разберемся что же это такое.

Бак аккумулятор или теплоаккумулятор – это почти центральный элемент в отопительной системе, питающейся от нескольких тепловых источников. Источник тепла не постоянного типа, такой как твердотопливный котел, или солнечная система, нагревает воду в полости бака-аккумулятора, и может удовлетворять умеренные потребности в тепловой энергии обогреваемого пространства. А доля других источников тепловой энергии, у которых более высокие эксплуатационные расходы будет намного меньше.

Электрокотел в многотарифном режиме тоже работает намного более экономно, если он используется в паре с баком аккумулятором, который дает возможность максимально экономить электроэнергию в ночное время.

Отопительные системы в которых есть тепловые насосы тоже часто оснащены баками-аккумуляторами.

Отопительная система, питающаяся от твердотопливного котла при наличии теплоаккумулятора, работает в оптимальном режиме. Теплоноситель поступает из котла в емкость бака аккумулятора максимально разогретым. А уже из заряженного котлом теплового аккумулятора, теплоноситель передается внутрь системы по мере надобности, и не зависит от того, работает ли котел.

Человек, пользующийся тепловым аккумулятором существенно повышает свой комфорт в плане отопления, даже устаревшие отопительные системы, оборудованные буферной емкостью сравнимы с современными по качеству. Загружать топлив, и обслуживать котел можно в любое время. Образуется возможность для полной автоматизации отопительной системы после установки бака аккумулятора. Тепловая энергия из бака будет забираться в том количестве, в котором это необходимо. Бак аккумулятор защитит котел от чрезмерного перегрева. Установка теплоаккумулятора дает возможность для использования материалов из полимеров, а если бак не установлен, то этого делать нельзя.

Схема отопления котла

Схема отопления котла, а вернее её составление, это задача, требующая правильного подхода. Владелец постройки обязан выбрать наиболее оптимальный вариант отопления своего жилища, опираясь на свои материальные возможности и топливо, которое можно найти без труда.

Регулируемая отопительная система в двухэтажном доме

В данном случае представлена схема отопительной системы двухэтажного дома. Чаще всего устанавливают водяную отопительную систему, хотя, последнее реме все большей популярностью пользуются отопительные системы воздушного типа. Представленная схема может быть взята за основу и для более объемных объектов, при учете правильной адаптации под конкретную ситуацию. Схема может быть реализована самостоятельно, хотя наилучшим вариантом будет монтаж высококвалифицированными специалистами. Это связано с некоторыми нюансами, которые могут иметь место во время реализации отопительной системы, и при дальнейшей её эксплуатации.

Далее представлены элементы, которые понадобятся для обустройства отопительной системы в двухэтажном доме:

  •  металлопластиковые трубы необходимого диаметра;
  •  котел;
  •  несколько дросселей;
  •  конвекторы газа;
  •  несколько кранов;
  •  отопительные батареи;
  •  кронштейны.

Схема отопления  дома видео

https://www.youtube.com/watch?v=Ef4t5uo2KAk

Отопление дома твердотопливным котлом

Отопление дома твердотопливным котлом является сегодня актуальной задачей. Это связано с тоем, что энергоносители дорожают с каждым днем, да и являются не всегда доступными, чего нельзя сказать о твердом топливе.

Так как коттеджное строительство сейчас на подъеме, люди все чаще задаются вопросом отопления своих коттеджей. Газ в дома такого типа проводят не сразу, и иногда это затягивается на длительное время, а дизельное топливо или электричество достаточно дорого стоит.

Естественно, можно пользоваться обычной дровяной печью или камином, но они обладают минимальной теплоотдачей, и вы будете вынуждены все время за ними следить. Установить твердотопливный котел – это оптимальное решение данной проблемы. Твердотопливные котлы можно топить углем, дровами, торфом или специальными древесными топливными гранулами. Отапливать дом при помощи твердотопливного котла – это очень легко в плане обслуживания и временных затрат связанных с этим. Нужно, всего-навсего, время от времени подкидывать топливо.

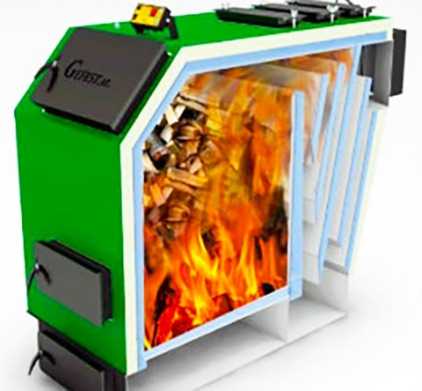

Твердотопливные котлы бывают классическими и пиролизными. В котле традиционного типа в виде теплоносителя выступает вода, которая нагревается во время сгорания топлива. После этого, уже нагретый теплоноситель распространяется по отопительной системе, тем самым нагревая дом. В пиролизных котлах, они еще называются газогенераторными, принцип работы заключается в сухой перегонке топлива.

Под действием высокой температуры (200 – 800 ºC) в низкокислородной среде, происходит разложение дерева и выделение пиролизного газа. Когда данный газ контактирует с кислородом, он загорается, и это сопровождается выделением большого количества теплоты. В газогенераторном котле, наблюдается увеличение интервала подбрасывания топлива в два раза, если сравнивать с обычным, а КПД может достигать 90%. Кроме этого, в таком котле топливо сгорает полностью.

Ещё котел может зависеть от стороннего притока энергии, а может не зависеть. Энергозависимые котлы нуждаются во внешнем источнике электричества, поскольку они могут быть оборудованы электрической панелью управления, также в них может быть установлен вентилятор, чтобы нагнетать воздух. Благодаря этому, система циркуляции воздуха значительно упрощается.

Подведя итог, можно сказать, что твердотопливный котел вполне может использоваться как основной источник тепла, так и резервный. Несмотря на то, что такой котел требует постоянного обслуживания, он может оказаться единственным доступным решением в отдаленных уголках нашей страны. А доступное и недорогое топливо для него позволяет использовать такие котлы во всех видах загородных домов.

Твердотопливный котел в работе -видео

postroyka-dom.com

Двухконтурный твердотопливный котел отопления частного дома

Сравнение двух видов тт нагревателей (обычного и пиролизного) в разрезе.

Как правильно выбрать твердотопливный котел для отопления частного дома? Какая схема его обвязки будет оптимальной? Подобными вопросами задаются все, кто пожелал оснастить свое жилище нагревательным элементом, где в качестве энергоносителя используются дрова, уголь, пеллеты и др.

Человеку, не имеющему достаточного опыта и навыков в выборе и установке котельного оборудования, следует обратиться за помощью к специалистам. Они советуют следующее: если планируется отопление дачи твердотопливным котлом, нужно обратить внимание на недорогие модели, в основу которых положен традиционный тип сгорания энергоносителя.

Подобное оборудование является энергонезависимым, что уже выступает существенным преимуществом для местности с перебоями в подаче электроэнергии. Для частного дома, где люди живут круглый год, покупают двухконтурные пиролизные котлы или приборы верхнего сгорания. Как вариант обвязки котла специалистами рекомендуется система с мембранным расширительным баком естественной циркуляции, а лучше – принудительной циркуляцией теплоносителя.

Отопительные котлы для дома на твердом топливе пиролизного типа

Пиролизные отопительные котлы для дома на твердом топливе сегодня пользуются повышенным спросом на рынке нагревательных приборов. Подобное положение вещей объясняется просто рядом преимуществ оборудования:

  • высокий КПД оборудования;
  • безопасностью в использовании;
  • эффективность;
  • регулировка температуры теплоносителя.

Главное преимущество пиролизного агрегата – высокий коэффициент полезного действия, который достигнут за счет пиролизного сжигания топлива. Принцип такого метода состоит в следующем: любое загружаемое в котел топливо подвергается действию температуры (+250…+800°C). Но в этом случае дрова или уголь не горят. В условиях недостатка кислорода древесина разлагается на газ и сухой остаток (древесный кокс).

Подобная реакция сопровождается выделением большого количества теплоты, которое используется для подогрева закладываемого в топку энергоносителя и для повышения температуры подаваемого в котел кислорода. Последний подается во вторичную камеру сгорания, куда поступает и пиролизный газ. Энергия, выделяемая в результате горения смеси кислорода и пиролизного газа, используется для обогрева помещения и обслуживания контура ГВС.

Отопление дачи твердотопливным котлом пиролизного типа можно проводить только сухой древесиной (процент влаги в дереве не должен превышать 20%). В противном случае котел может погаснуть в момент выхода на режим.

Отопительные котлы для дома на твердом топливе пиролизного типа характеризуются высоким КПД, так как в процессе реакции горения энергоноситель используется полностью с образованием минимального количества побочных продуктов. Результат – в дымоход поступает только углекислый газ и вода без промежуточных соединений углерода, таких как угарный газ и сажа. Это, в свою очередь, делает пиролизный твердотопливный котел для отопления частного дома самым безопасным в ходе эксплуатации нагревательным прибором, потому что здесь исключается любая вероятность возгорания сажи в дымоходе и отравление угарным газом.

В обычном твердотопливном нагревательном приборе трудно контролировать температуру циркулирующей по трубам воды, так как невозможно повлиять на хаотичное горение дров в топке. С пиролизным нагревательным элементом данная проблема исчезла. Регенерация основного количества тепла происходит во вторичной камере, а интенсивность подачи и горения газа контролировать намного проще при помощи специальных приборов. Закрытая система отопления с твердотопливным котлом пиролизного типа позволит не только поддерживать нужный микроклимат в доме, но и приводит к существенной экономии на потреблении энергоносителя.

Вариант обвязки твердотопливного котла

Схема подключения тт нагревателя с аккумуляторным баком и бойлером для горячей воды.

Закрытая система отопления с твердотопливным котлом принудительной циркуляции называется специалистами оптимальной в плане энергоэффетивности и комфорта. Так как в случае с циркуляционным насосом можно обогреть помещение большой площади, обслуживать бойлер косвенного подогрева воды. Мембранный бак обеспечит постоянство давления в трубах контура отопления и предотвратит поступление воздуха в теплоноситель, что, в свою очередь, снизит процент коррозии труб разводки, теплообменника котла и бойлера.

Нюансы монтажа нагревательного элемента. Система отопления частного дома с твердотопливным котлом принудительной циркуляции обязательно в своем составе должна иметь контур аварийного охлаждения. Он необходим тогда, когда температура теплоносителя достигает критического уровня (+100°C).

Второй немаловажный нюанс – температура теплоносителя на входе в котел не должна опускаться ниже +60°C. В противном случае на теплообменнике нагревательного прибора образуется конденсат, что приводит к коррозии оборудования. Именно потому, устанавливая двухконтурный твердотопливный котел отопления, нельзя забывать о монтаже смесительного узла, через который в обратку поступает горячая вода из подающей трубы.

Даже сегодня трубы из нержавейки для отопления могут дать форум всем современным аналогам. Вот только позволить их себе может далеко не каждый.



Про армированные трубы пвх для отопления можно прочитать здесь.

Нагревательный твердотопливный элемент верхнего горения

Схема тт нагревателя, работающего по принципу верхнего горения топлива.

Твердотопливные отопительные котлы для частного дома верхнего горения заслужили свою популярность, благодаря следующему ряду преимуществ:

  • простота строения;
  • энергоэффективность;
  • энергонезависимость;
  • длительное горение одной закладки топлива.

Котел верхнего горения представляет собой цилиндр в цилиндре, где внутренний корпус играет роль загрузочной камеры и зоной горения топлива. В пространстве между внешним и внутренним цилиндрами находится теплоноситель. Существуют также двухконтурные отопительные котлы на твердом топливе верхнего горения, приготовление горячей воды в которых происходит либо за счет работы бойлера косвенного подогрева, либо за счет встроенного змеевика.

Принцип работы нагревательного элемента: дрова или уголь в топочной камере сгорают не снизу вверх, как это обычно происходит, а сверху вниз. Воздух поступает в топку через специальную телескопическую трубу, на конце которой находится воздухораспределитель. По мере сгорания топлива труба опускается. Таким образом, в реакции горения участвуют все новые и новые слои древесины или угля.

Отопление загородного дома твердотопливным котлом верхнего горения очень удобно, так как топочная камера здесь не нуждается в частых загрузках. Одна порция дров может использоваться до 8 часов, а угля – до 18 часов. Верхнее горение позволяет максимально полно использовать топливо, именно потому котел отличается высоким КПД. Воздух в топку поступает уже прогретый, благодаря чему энергоноситель используется полностью.

На выходе образуется лишь углекислый газ и вода с минимальным количеством сажи. Котел верхнего горения имеет простое строение, что существенно упрощает процесс управления его работой. Здесь нет необходимости в сложной автоматике. Нагревательное оборудование данного типа полностью энергонезависимое, а потому его монтаж целесообразен в местности, где наблюдаются перебои с подачей электроэнергии.

Котлы верхнего горения имеют и свои недостатки. В данном случае предъявляются высокие требования к влажности топлива. Так, можно использовать дрова, влажность которых не превышает 20%. Второй недостаток – вероятность образования конденсата, если правильно не отрегулирована тяга (высокая скорость отвода продуктов сгорания) и наблюдается интенсивная подача воздуха для реакции горения. Во время работы оборудования нельзя открывать топку, так как поступление воздуха через открытую дверцу нарушает ход всего процесса.

Вы знали о том, что есть краска для труб отопления без запаха? Наконец, покраска перестала быть столь проблемной.



Чтобы рассчитать диаметр труб для отопления в частном доме можно воспользоваться несколькими способами, которые описаны здесь.

Монтаж котла верхнего горения

Двухконтурные твердотопливные котлы для отопления частного дома длительного горения можно установить по схеме, приведенной ниже.

Схема подключения тт нагревателя, работающего по принципу верхнего сгорания энергоносителя.

Эта закрытая система отопления с котлом на твердом топливе принудительной циркуляции может обслуживать как традиционный контур обогрева, так и систему «теплый пол», а также бойлер косвенного нагрева жидкости. Именно благодаря своей многофункциональности данная обвязка с каждым днем пользуется все большей популярностью. Регулировка температуры в каждом контуре здесь происходит, благодаря клапанам, которые устанавливаются на выходе из коллектора, что также повышает эффективность системы в целом. Схема позволяет параллельно с твердотопливным котлом подключить газовый и все виды электрических нагревателей.

Твердотопливный котел для отопления частного дома и дачи

Итак, чтобы правильно организовать отопление дачи котлом на твердом топливе, специалисты рекомендуют остановить свой выбор на традиционных моделях оборудования. Они стоят недорого, просты в обслуживании и идеально подходят для построек, которые посещают время от времени. Когда речь заходит об обогреве обычного дома, специалисты указывают на усовершенствованные модели твердотопливных котлов пиролизного типа и длительного горения. Для них характерен высокий КПД, многофункциональность. Так, по желанию сегодня можно купить двухконтурный котел либо в бойлером косвенного приготовления горячей воды, либо с вторым змеевиком.

utepleniedoma.com

Котлы отопления на твердом топливе

Твердотопливные котлы неприхотливы, эффективны, просты в эксплуатации и очень надежны

Котлы для отопления дома на твердом топливе, даже при наличии магистрального трубопровода рядом с домом, могут стать достойной альтернативой обычным газовым котлам. Прежде всего – экономическая составляющая, ведь цена на дрова (уголь, торф) меньше, чем на газ, да и растет она не так стремительно. Кроме того, всегда есть возможность купить топливо про запас, если есть выгодное предложение.

Содержание

Другой момент – отопление дома твердотопливным котлом стало значительно удобнее, появление котлов длительного горения, а так же пиролизных и пеллетных, избавило от необходимости периодически, раз в 2-3 часа загружать новую партию дров, одной загрузки хватает от 12 часов (котел длительного горения) до нескольких дней (пеллетный котел). Кроме того, твердотопливные котлы, используемые для отопления частного дома, менее пожароопасны, чем газовые. Отзывы тех, кто уже установил твердотопливный котел, среди прочих положительных факторов чаще всего отмечают следующие:

  • автономность – теперь отопление частного дома не зависит от посредников -газовых компаний

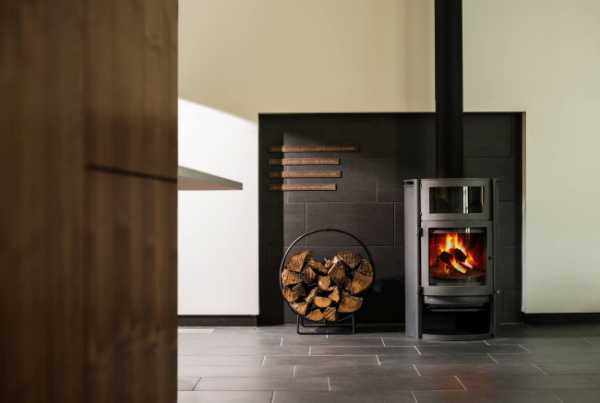

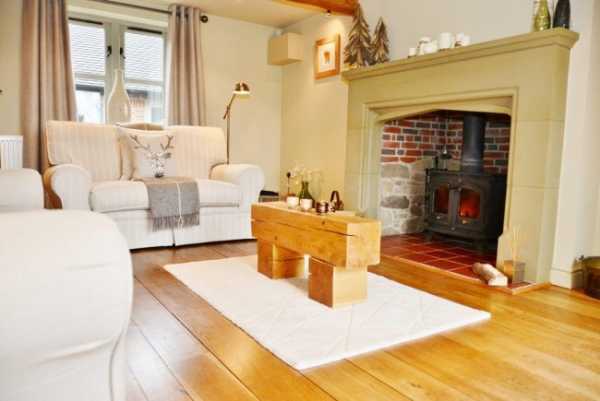

Твердотопливный котел в интерьере гостиной

Главным достоинством твердотопливного котла является доступность топлива

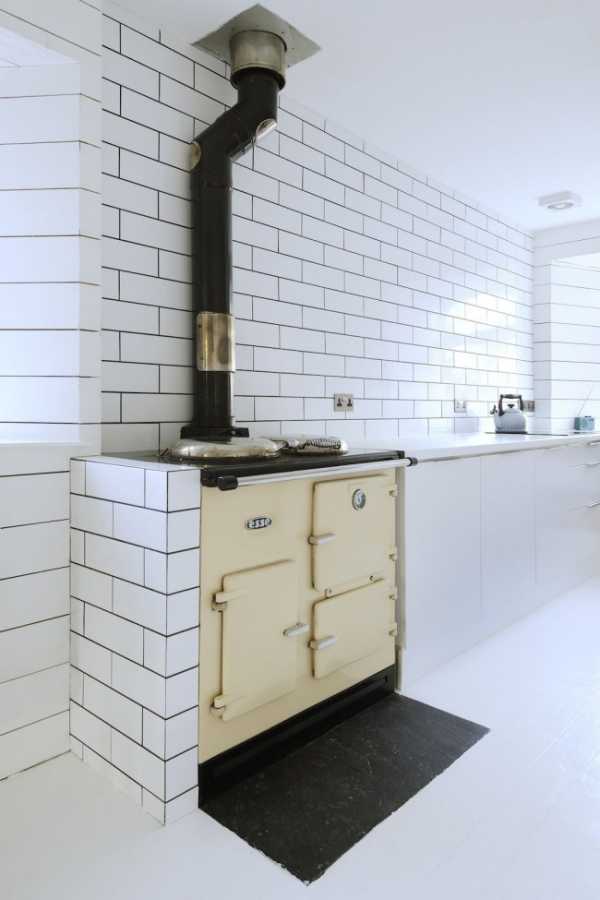

Котел на твердом топливе, объединенный с кухонной плитой и духовкой

  • энергонезависимость – можно подобрать котел, работа которого не зависит от стабильности подачи электроэнергии, в этом случае отопление становится абсолютно автономным

Центральное отопление от камина

  • стабильность – горение топлива не зависит от внешней температуры, в то время как при очень низких показателях давление газа существенно падает и его может оказаться недостаточно, чтобы котел функционировал безопасно
  • вариативность топлива – в зависимости от доступности и цены на топливо, можно подобрать котел, который можно топить дровами и (или) углем, брикетами торфа, соломы, подсолнечника, пеллетами

У котлов на твердом топливе много преимуществ

Совет! Собираясь купить твердотопливный котел, почитайте отзывы – они помогут определиться, какой именно тип топлива предпочтительнее в вашей области.

  • достаточно доступная цена

Из недостатков следует отметить, что необходимость регулярного ухода (загрузка топлива, уборка золы) все же сохранилась. Кроме того, потребуется дополнительное помещение для хранения топлива.

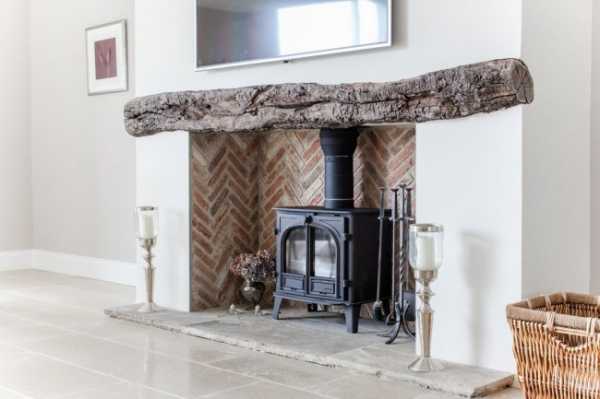

Небольшой котел на дровах может послужить элементом декора для вашего интерьера

Некоторые модели твердотопливных котлов можно использовать и как камин

Котлы длительного горения

Чтобы увеличить время горения, в этих котлах принципиально изменена схема горения – если в традиционных котлах огонь движется снизу вверх, то в этих — сверху в низ. Воздух в котел подается только сверху, что делает невозможным горение нижних слоев, горит исключительно верхний слой (рис.1).

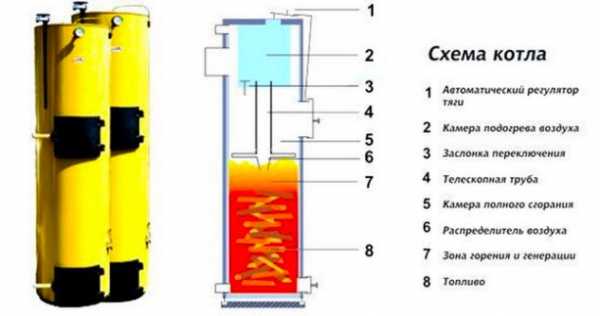

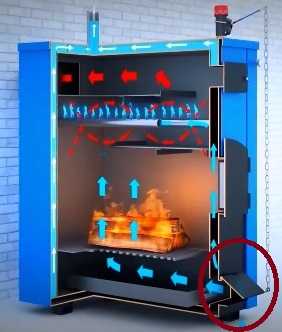

Рис. 1 Устройство котла длительного горения

Благодаря этому есть возможность использовать для обогрева частного дома не только дрова, но и брикеты, изготовленные из торфа, подсолнуха или опилок.

Это вариант котлов для частного дома, которые обеспечат наибольшую энергонезависимость. Прежде всего, для их стабильной работы нет необходимости в электричестве, кроме того, для отопления можно использовать дрова с естественной влажностью. Даже несмотря на увеличенный размер топки, чтобы уложить больше топлива, эти котлы отличаются наиболее компактными размерами и благодаря простоте конструкции – доступной ценой.

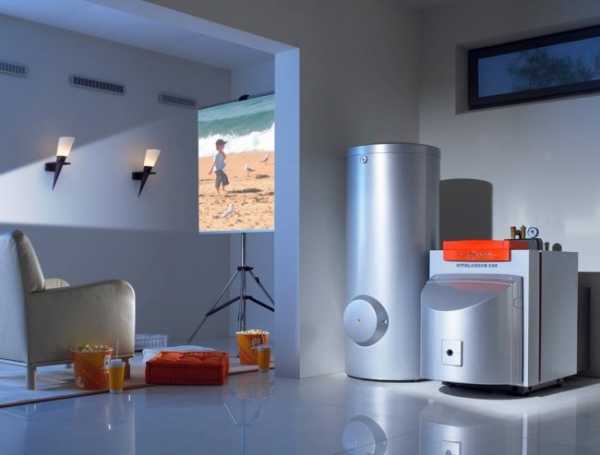

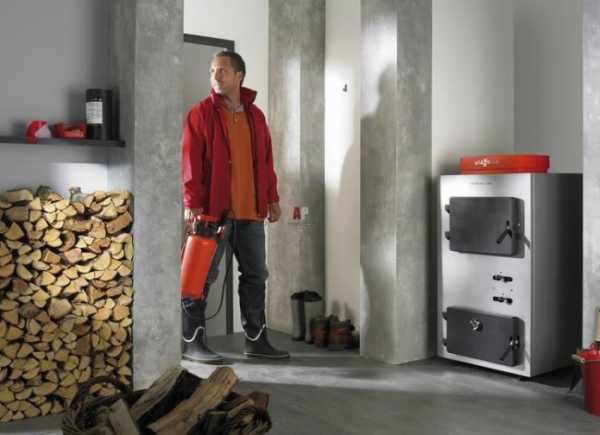

Котел длительного горения Viessmann

Пиролизные котлы

Другое название этого типа котлов – газогенераторные, в основу их работы положен принцип пиролиза – при недостатке кислорода и при высокой температуре вместо горения происходит разложение древесины на древесный уголь и пиролизный газ. Именно поэтому пиролизный котел имеет две камеры сгорания – в нижнюю происходит загрузка топлива, которое первоначально просто горит. Для перехода в режим длительного горения резко ограничивают подачу кислорода снизу – горение практически прекращается, а пиролизный газ поступает в верхнюю камеру. Где, смешиваясь с кислородом, который нагнетается вентилятором, сгорает, выделяя большой объем тепла (рис.2).

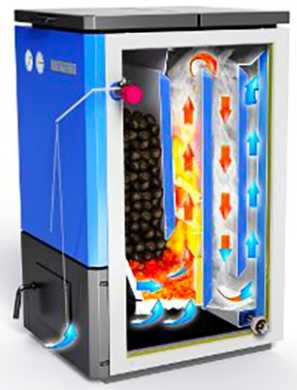

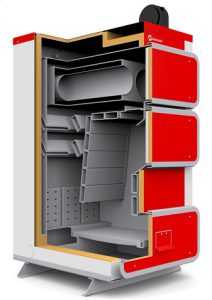

Рис. 2. Схема устройства пиролизного котла

Пиролизные котлы обеспечивают более длительный срок горения без дозагрузки топлива, при этом обеспечивая практически полное его выгорание при минимуме образования золы. При этом КПД такого котла очень высокий – порядка 85-89%. Из недостатков – высокая цена на котел, а так же его энергозависимость, при неработающем вентиляторе эффективность котла резко падает, пиролизный газ сгорает не полностью, просто улетучиваясь в дымоход.

Особой популярностью пиролизные котлы пользуются благодаря времени работы от загрузки и до полного выгорания

Пеллетные котлы

Пеллеты – это гранулы, получаемые методом прессования из отходов деревообработки: опилок, стружек, щепок, коры, мелких веток и т.д. Конструкция пеллетного бункера состоит из горелки, теплообменника, вентилятора, бункера, шнекового транспортера и аппаратуры управления (рис. 3)

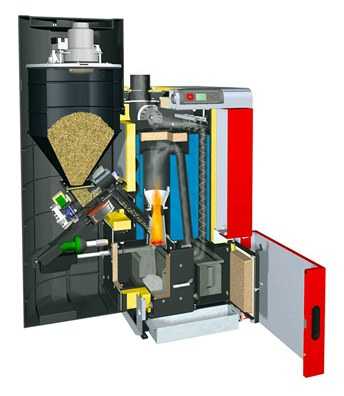

Рис. 3. Устройство пеллетного котла

Пеллеты из бункера по внутреннему шнеку попадают на форсунку горелки, где и полностью сжигаются. Для поддержания горения в горелку принудительно вентилятором нагнетается воздух. По теплотворности пеллеты значительно превосходят обычную древесину, прежде всего из-за того, что у них значительно меньше процент содержание влаги, а значит меньше тепла уходит на её испарение. Килограмм пеллет при сгорании выделяет порядка 5 кВт/ч – для сравнения, столько мощности можно получить, сжигая 0,5 л дизельного топлива. Продукты горения (зола) попадают в специальный зольник.

Пеллетные котлы отличаются высоким уровнем автоматизации и высоким КПД

Резервуар для пеллетов может быть как внешним, так и встроенным

Содержание твердотопливных котлов требует гораздо меньших средств, чем содержание других видов котлов

Главный элемент котла – факельная горелка, она может быть трех видов:

  • факельная (рис. 4) – её главное преимущество – компактность, поэтому она оптимальна для котлов, которые имеют небольшую топочную камеру. Из недостатков – котлы с такими грелками имеют небольшую мощность, а так же из-за направленности пламени происходит нагрев только локальной области котла

Рис. 4. Факельная горелка

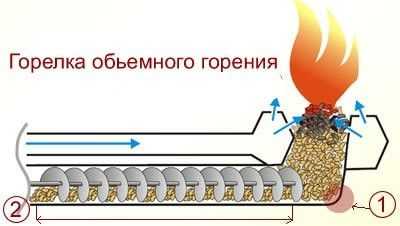

  • объемного горения (рис. 5) – наиболее эффективная горелка для пеллетного котла, но имеет два проблемных места. 1 – это угол наклона, чем он плавне (меньше изгиб), тем лучше будут сгорать пеллеты, образуя меньше шлака. 2 – длина шнека, которая влияет на его выбор – жесткий или гибкий

Рис. 5. Горелка объемного горения

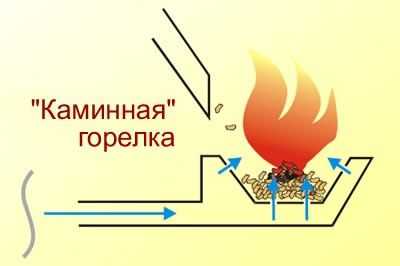

  • каминная (рис. 6) – её устанавливают только в пеллетных каминах, она практически не встречается в котлах для частного дома из-за сложности настройки и управления горением

Рис. 6. Каминная горелка

Важная составляющая любого пеллетного котла – система подачи топлива, основу которой составляет шнек, который может быть двух видов:

  • жесткий шнек – хорош в тех случаях, когда для отопления могут так же использоваться отходы деревообработки – крупные щепки, стружка, опилки и т.д. В этом случае жесткий шнек (практически такой же, как стоит в бытовой мясорубке) обеспечит доставку такого очень разнородного по своему составу топлива к горелке. При этом крупные куски будут дополнительно измельчены – это улучшит процесс горения. Такой шнек очень надежен и прост в конструкции, поэтому и цена его невысока. Другое преимущество – он очень просто и одновременно надежно крепится, но при этом его длина не должна превышать 2 м. В противном случае пеллеты просто не будут доходить до котла – за счет трения они будут перемалываться практически в древесную муку. Еще один важный момент – использование жесткого шнека накладывает жесткие ограничения на размещение бункера – он должен быть обязательно на одном уровне с горелкой

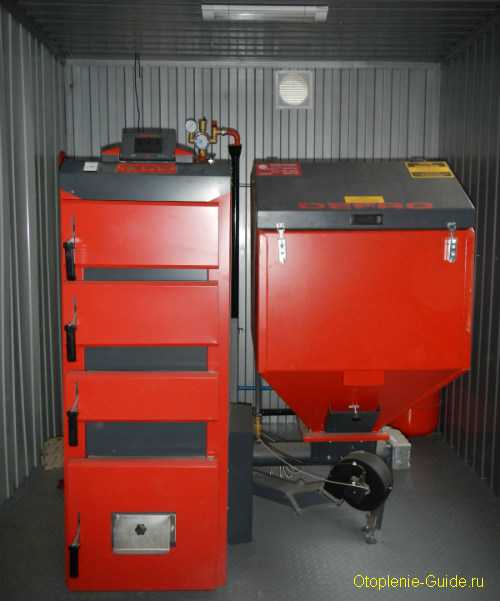

Пеллетный котел с жестким шнеком

  • гибкий шнек – спираль, внешне напоминающая растянутую пружину. Его главное преимущество – возможность вынести бункер не просто достаточно далеко (до 12 м), но при этом геометрия линия для подачи пеллетов иметь достаточно сложную геометрию, допуская изгибы до 45 градусов. В целом, это позволит максимально удобно разместить бункер. Недостаток – система становится, естественно, сложнее, поэтому и цена на такой пеллетный котел будет выше.

Шнековый транспортёр

По типу используемого топлива пеллетные котлы различают:

  • котлы, которые могут работать исключительно на гранулированном топливе (пеллеты)
  • комбинированные – в которых допускается кратковременное использование угля
  • универсальные – адаптированные для разных видов твердого топлива

Небольшой красивый котел, расположенный в нише для камина

Котел на дровах в интерьере гостиной классического стиля

Основные преимущества пеллетных котлов:

  • высокий КПД – если у электрических котлов он составляет порядка 95%, у газовых колеблется в пределах 80-87%, то у обычного дровяного котла он составлял порядка 35-38%, то за счет использования пеллет это значение удалось ощутимо повысить – в зависимости от модели, КПД может колебаться от 89 до 93%
  • минимум отходов – если сжечь тонну пеллет, то в зависимости от их качества и состава, останется от 3 до 10 кг золы. В дальнейшем золу можно задействовать как удобрение

Совет! Чтобы реже ухаживать за котлом, выбирайте модель с большим зольником.

Сегодня на рынке отопительного оборудования представлено огромное количество всевозможных твердотопливных котлов

  • непрерывность работы – бункер, поставляемый с котлом, с объемом 200-300 литров способен обеспечить непрерывную работу пеллетного котла отопления, в зависимости от мощности, в пределах 2-3 дней. В среднем, котел мощностью 25 кВт потребляет в сутки порядка 5 кг пеллет. Установка внешнего бункера может значительно увеличить это время. Кроме того, оснащение котла автоматикой позволит регулировать объемы подачи топлива, тем самым поддерживая температурный режим, заданный (запрограммированный) владельцем дома

Модель, адаптированная для разных видов твердого топлива

Главный недостаток пеллетных котлов – цена оборудования, которая превосходит аналогичные по мощности газовые и электрические котлы. Впрочем, с увеличением спроса и совершенствованием технологий, их стоимость снизилась и, если тенденция сохранится, уже в ближайшее время станет сопоставима с ценой газовых образцов. Из других недостатков отметим:

  • энергозависимость – отопление дома твердотопливным котлом на пеллетах возможно только при наличии электричества, которое необходимо как для подачи пеллет и функционирования автоматики, так, и это главное – для работы нагнетателя воздуха (вентилятора). Чтобы обеспечить себе полную автономность, желательно приобрести небольшой генератор – в работе котел потребляет порядка 60-70 Вт мощности.

Энергозависимость — одна из главных проблем пеллетных котлов

Совет! Выбирая котел, обратите внимание, чтобы электроника системы управления имела дополнительную защиту от перепадов напряжения. Многие отзывы подтверждают тот факт, что «чисто» европейские модели выходят из строя именно по причине выгорания (повреждения) электроблоков управления.

  • высокая цена пеллет – при пересчете на удельную теплоемкость, она оказывается несколько выше, чем у газа
  • большие размеры, что требует установки котла в отдельном помещении.

Котел твердотопливный длительного горения бытовой с автоматикой и нагнетающим вентилятором

Анализируя отзывы владельцев, следует отметить, что очень важно правильно организовать хранение пеллет, помещение должно быть сухое, без излишней влажности. От влаги пеллеты не только начинают плохо гореть, но и могут рассыпаться.

Как выбрать твердотопливный котел для отопления частного дома – краткий, но очень содержательный обзор, а так же отзывы на разные типы котлов смотрите на видео:

happymodern.ru

Как выбрать твердотопливный котел для отопления частного дома

На сегодняшний день на рынке существует огромное количество различных моделей твердотопливных котлов. Прежде всего это пиролизные и традиционные отопители, работающие на дровах, пеллетах, опилках или угле. В данном материале мы постараемся ответить на часто задаваемый вопрос: как правильно выбрать твердотопливный котел? После прочтения статьи вы сможете самостоятельно определить ключевые моменты, которое необходимо учитывать при выборе отопительного агрегата.

Некоторые тонкости в устройстве котлов

Устройство твердотопливного котла

Для начала разберем, как работает классический котел. Стандартный аппарат состоит из загрузочного бункера (топки), зольной камеры и зольника для сбора золы, колосника, водяной рубашки, входного и выходного патрубка, дымохода и заслонки. Также в устройство котла может входить вентилятор и автоматический блок управления.

Автоматика позволяет управлять насосом циркуляции системы отопления, а также регулировать количество подачи воздуха для контроля процесса сгорания топлива в зависимости от выбранного температурного режима.

Блок управления с вентилятором

Максимальная эффективность в лучших твердотопливных котлах достигается при небольшом избытке воздуха и минимальных потерях тепла вместе с выхлопом дымовых газов.

Для этого в дымоход встраивается регулятор, который подмешивает холодный воздух внутрь дымохода, позволяя сохранять максимальное количество тепла внутри топки котла.

Холодный дымоход – свидетельство качественного твердотопливного котла с высоким коэффициентом полезного действия.

В пиролизных котлах обычно устанавливают автоматический регулятор тяги, когда цепь подсоединяется к нижнему окну подачи кислорода. Под колосники поступает необходимое количество воздуха для обеспечения горения топлива.

После того, как дрова загорятся, автоматический цепной регулятор закрывает нижнее окно, исключая избыточную  подачу кислорода в камеру сгорания. Также существуют котлы  с ручной регулировкой, которая позволяет увеличивать или уменьшать тягу, согласно выбранному температурному режиму.

Цепочный регулятор тяги

Рассматривая пиролизные котлы, обращайте внимание на наличие регулятора подачи вторичного воздуха с дополнительной камерой сгорания, так как это позволяет дополнительно сжигать газ СО2, который вырабатывается во время горения твердого топлива, что в свою очередь повышает эффективность котла.

Дополнительная камера сгорания

Почему в стальных котлах выше КПД

Сталь менее хрупкий материал, чем чугун, из-за этого  стальные отопительные агрегаты обладают тем преимуществом, что в них можно  конструировать камеры сгорания более сложных геометрических форм. Это позволяет увеличить площадь теплообмена, тем самым повышая КПД.

Ниже на фото в разрезе показана камера сгорания стального твердотопливного котла сложной конфигурации. Разумеется, что стоимость такого агрегата будет выше среднестатистических цен на рынке.

Разрез камеры сгорания

Что важно знать перед покупкой

Нужно учитывать, что далеко не все котлы подойдут для ваших условий. Обращайте внимание как выполняется загрузка топлива в камеру сгорания. Как правило, в чугунных котлах загрузка дров или угля выполняется сбоку. В тоже время, существует много моделей с верхней загрузкой.

Если котельная расположена непосредственно внутри дома, то это может создать некоторые неудобства, из-за того, что при открытии дверцы отопителя в помещение будет попадать дым.

Чтобы исключить попадания дыма в жилые помещения, котлы с верхней загрузкой лучше располагать в отдельной котельной.

Выбор твердотопливного котла

Делая выбор твердотопливного котла учитывайте площадь помещения. Принято считать, что для отопления 10 м2 котел должен вырабатывать 1 кВт тепловой энергии. Этот показатель можно принимать за норму  при соблюдении следующих условий:

  • Высота потолка не превышает 3 м;
  • Количество и качество окон соответствует требуемым стандартам;
  • Дом должен быть хорошо утеплен для уменьшения потерь тепла.

Допустим, при площади дома в 200 м2 твердотопливный котел должен обладать мощностью минимум в 20 кВт. На первый взгляд все требования вышеуказанных условий выполняются, но на самом деле есть одна деталь, о которой никогда нельзя забывать.

Если котел в точности подобран под теплопотери дома и не обладает запасом мощности, то в холодное время суток для поддержания комфортной температуры необходимо будет постоянно подбрасывать дрова в топку, а это не всегда удобно, особенно ночью.

Чтобы не сталкиваться с подобными трудностями, лучше купить котел с запасом мощности. Например, при требуемой мощности в 20 кВт лучше выбрать котел, который сможет выдавать 30-40 кВт тепловой энергии. Интенсивность горения можно контролировать автоматическим или ручным регулятором подачи воздуха в камеру сгорания.

При наличии большой котельной иногда используют буферную емкость, которая устанавливается между котлом и системой отопления. В процессе работы котел нагревает воду, которая накапливается в тепловом аккумуляторе,  а затем после окончания работы котла, подается в систему отопления.

Буферная емкость

Если при выборе учитывается цена котла, то лучше остановить свой выбор на отопителях зарубежных производителей средней стоимости, в которых будет отсутствовать  сложная электроника, характерная для дорогостоящих производителей.

Заключение

Для отопления частного дома лучше ориентироваться на твердотопливные котлы средней ценовой категории, которые будут обладать некоторым запасом мощности по сравнению с требуемыми параметрами для отапливаемого помещения. В заключение рекомендуем посмотреть видео с полезными рекомендациями эксперта по поводу выбора котла на твердом топливе.

cotlix.com

Котлы для отопления частного дома на твердом топливе – сборка + видео

В частном доме автономная система отопления невозможна без использования специализированного оборудования – котлов. В нашей статье мы рассмотрим все особенности, достоинства, недостатки установок, работающих на твердом топливе. Остановимся на том, как правильно выбрать готовое оборудование, и поговорим о самостоятельной сборке печи.

Что нужно знать о котлах на твердом топливе?

Спрос на газ и нефть растет с каждым годом, повышается и стоимость на эти природные энергоносители. В результате отопить жилье становится все труднее в материальном плане. Использовать электрообогреватели – альтернатива так себе, ведь сэкономить в этом случае вряд ли удастся. Дровяные печи уже давно не актуальны. И если жителям многоэтажек остается только смириться с огромными счетами за коммунальные услуги, то люди, проживающие в частном доме, могут повлиять на ситуацию. Выход из столь незавидного положения – установка твердотопливного котла.

Бытует мнение, что такое устройство имеет много недостатков. Например, необходимо постоянно следить, чтобы оборудование не погасло. Но КПД современных агрегатов достигает 95 %, благодаря чему процесс горения протекает максимально долго.

Современные агрегаты отопления на твердом топливе

В качестве топлива в основном используют дрова, уголь, но загрузить в камеру можно и различные древесные отходы, чтобы снизить затраты. Котел, работающий на твердом топливе – самое подходящее решения для жителей сел, деревень и не газифицированных населенных пунктов. Для эксплуатации оборудования не требуется электроэнергия, так что его свободно можно отнести к автономному типу. Да и стоит установка не слишком дорого, а собрав ее самостоятельно, можно существенно сэкономить.

Как же все-таки с недостатками? Отдав предпочтение таким котлам, приготовьтесь постоянно подкидывать дровишки, так как обычное устройство работает всего несколько часов на одной загрузке. Также понадобится регулярно чистить зольный ящик. Вам самостоятельно придется доставлять топливо. Конечно, есть современные автоматизированные агрегаты, но их стоимость существенно ударит по карману.

Насколько разными они бывают?

Наиболее распространенным типом можно назвать чугунные агрегаты на твердом топливе. В основном в них сжигают дрова и уголь, а их загрузка происходит в ручном режиме. Если в качестве сырья используют пеллеты (прессованная и гранулированная древесина), то речь идет о пеллетных моделях. Розжиг и дальнейшая загрузка топлива происходит автоматически, а время работы зависит от вместительности бункера. Это усовершенствованное оборудование, значительно облегчен процесс эксплуатации. Некоторые модели нуждаются в загрузке топлива вовсе раз в сезон. Но даже такое оборудование имеет недостаток – в нем нельзя сжигать ничего, кроме пеллет.

Твердотопливный чугунный агрегат

Заслуживают особого внимания пиролизные установки. Они оборудованы двумя камерами сгорания. В первой искусственно создается дефицит кислорода, в результате чего происходит термическое разложение органических соединений (пиролиз). А вторая камера предназначена для догорания синтез-газа. Работает оборудование преимущественно на древесине твердых сортов. Время горения на одной закладке достигает 10 часов, а КПД – минимум 90 %.

Последний тип твердотопливных котлов – агрегаты длительного горения. В этом случае одной загрузки хватает от 12 до 48 часов. Причем заправляют оборудование чаще всего древесиной. Хотя возможны вариации и с углем, торфом и иными материалами. Как же достигается такой эффект? В камере агрегата горение идет сверху вниз, и дрова не горят в открытом пламени, а потихоньку тлеют.

Как сделать правильный выбор?

Быть обладателем частного дома, с одной стороны – постоянные заботы, уход и работа, а с другой – огромные возможности, в том числе и стать относительно автономным. По крайней мере, система отопления может быть независимая от электроэнергии, газа. Но прежде чем остановиться на том либо ином агрегате, работающем на вышеуказанном топливе, следует хорошенько подумать. Прежде всего, определитесь, какие функции должен выполнять котел – обогрев помещения, нагрев воду либо все сразу.

Система отопления на твердотопливном котле

Немалую роль играет и мощность оборудования, которая зависит от отапливаемой площади. Производительность агрегатов должна покрывать теплопотери жилья даже в самую холодную пору. А они зависят от ряда факторов – квадратура, конструкция частного дома, количество и размер оконных проемов и т. д. Как правило, речь идет о весьма сложных расчетах. А вот просчитать производительность твердотопливного котла намного проще. Необходимо перемножить разность температур горячей и холодной воды, ее суточный расход на одного человека и количество жильцов. Полученное число делим на 860. Желательно выбрать оборудование с модуляцией мощности. Благодаря этому, можно будет избежать перегрева помещения и продлить время горения.

Приступаем к монтажу котла

Если вы еще не придумали схему самодельного агрегата для отопления частного дома, то мы предложим результат одного из наших специалистов, уже успешно собравшего котел своими руками. Конечно, речь пойдет о простейшей установке на твердом топливе, но все равно обогреть помещение с ее помощью можно.

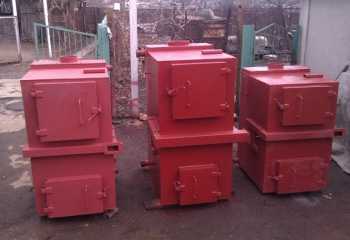

Самодельный котел для отопления частного дома

Как сделать монтаж котла отопления частного дома на твердом топливе — пошаговая схема

Шаг 1: Инструменты

Нам понадобится стальной лист (толщиной более 5 мм), дроссельные заслонки, металлический уголок и чугунная колосниковая решетка. Еще следует подготовить стальные водопроводные трубы различного диаметра. А вот зольный и топочный бункер должны закрываться, так что приобретите для них специальные дверцы. Изготовление котла предполагает сварочные работы, подготовьте специальное оборудование. Из электрического инструмента пригодится дрель, угловая отрезная машинка. Еще должны быть пассатижи, рулетка и уровень.

Шаг 2: Корпус печи

Неважно, на какой схеме котла вы остановились, в любом случае главным его элементом выступает топка. Эта зона отличается воздействием высоких температур, так как в ней происходит сжигание топлива. Поэтому лучше всего для сборки использовать соответствующие материалы, однако если жаропрочной стали нет, можно взять и обычную, только в этом случае стенки делаются двойными. Отрезки стальной трубы выступят отличными ребрами жесткости. Далее измеряем размеры дверец зонального и топочного бункера и вырезаем соответствующее отверстие в передней стенке.

Шаг 3: Теплообменник

Чтобы котел, работающий на твердом топливе, имел высокий КПД, следует подготовить два бака под воду. Для них прекрасно подойдет стальной лист. Но конструкция теплообменника сложная и состоит из набора стальных труб, часто используемых в системе отопления дома, поэтому в этом вопросе лучше обратиться к профессионалам. Проточный контур должен обладать максимально большой внешней поверхностью, только тогда можно обеспечить должную теплоотдачу.

Шаг 4: Сборка котла

Из-за большого количества металла такие печи получаются довольно массивными, поэтому лучше всего их собирать на том месте, где они и будут находиться. Это оборудование предназначено для отопления частного дома, поэтому желательно еще на этапе строительства позаботиться о наличии отдельного помещения. Под котлом обязательно нужно выложить фундамент, причем в этом случае используется только жаропрочные материалы. Далее идет установка днища зонального бункера печи, по периметру которого монтируются внутренние вертикальные стенки. Затем делается монтаж теплообменника, а с наружной стороны бункер укрепляется дополнительными ребрами жесткости.

Котел для отопления дома практически собран, осталось только закрепить наружные стенки и поставить верхнюю плиту. Между внутренними и наружными стенками засыпается промытый песок. Он не только снизит теплопотери, но и защитит элементы от прогорания. Установка будет считаться завершенной после подключения печи к контуру.

Шаг 5: Эксплуатация

О топливе речь уже шла выше, а вот какой теплоноситель лучше выбрать для этой печи? Следует сказать, что каждый теплоноситель подходит под определенные условия. Например, если в холодный сезон температура в контуре не будет менее +5°, то отлично подойдет очищенная вода. Когда есть вероятность падения температуры в системе до минусовых температур, то выбор должен пасть на антифриз.

Осталось убедиться, что система отопления дома не имеет протечек. Для этого ее заполняют холодной водой и в течение суток проводят визуальный контроль всех стыков. Далее нужно запустить котел и контролировать температуру и давление, последний параметр не должен превышать 0,2 бар. Затем важно сделать полное отключение печи, работающей на твердом топливе. И только после остывания всей системы отопления сливают воду. Теперь нужно залить выбранный теплоноситель и еще раз проконтролировать, нет ли протечек. Если все в порядке, можно запускать котел и наслаждаться приятным микроклиматом.

remoskop.ru

Твердотопливный котел для отопления частного дома

А А А

Сегодня в России, благодаря активной газификации, множество частных домовладений отапливаются газом, который является одним из самых дешевых видов топлива. Однако, несмотря на это, во многих районах газопровод не проложен и возможно никогда не будет проложен. В таких случаях, наиболее приемлемым вариантом является твердотопливный котел для отопления частного дома.

Твердотопливная (дровяная) печь «Сибирячка 170».

С экономической точки зрения котел на твердом топливе превосходит отопление электрокотлом или печкой буржуйкой. Эффективней его пожалуй только газ и тепловой насос, который может отапливать хорошо утепленный дом практически бесплатно. Но подключение теплового насоса требует крупных вложений на начальном этапе, которые могут составить от 500 тыс до нескольких млн руб (сюда входит стоимость оборудования, проведение буровых и монтажных работ).

Однако даже если в доме установлен тепловой насос или подведен газ, имеет смысл установить дополнительный источник тепла на случай отключения электричества или проблем с поступлением газа (что бывает крайне редко). Котел на твердом топливе можно использовать в качестве резервного, аварийного источника тепла.

Виды твердотопливных котлов:

  • классическая конструкция
  • пиролизная конструкция

Виды теплообменников твердотопливных котлов

Чугунные. Не подвержены воздействию коррозии, срок службы до 50 лет. Относительно долго нагреваются, зато дольше остывают, что является безусловным плюсом. Даже, если вы забыли подкинуть дрова, котел еще длительное время будет выделять тепло. Секции чугунных теплообменников надежно соединены стальными шпильками.

Стальные. Стальные теплообменники легче и дешевле чугунных. Они не подвержены негативному воздействию перепадов температур, однако их срок службы меньше, чем у чугунных, т.к. подвержены воздействию коррозии. К тому же, секции теплообменника являются сварными, в чем есть свой негативный момент, именно соединительные швы могут стать слабым звеном.

В конструкции стальных и чугунных котлов также имеются и другие отличия, например змеевик у стальных агрегатов расположен внутри самого котла. Стальные котлы более приспособлены для очистки камеры сгорания от золы. Они снабжены специальными поворотными колосниками, при помощи которых можно очистить котел не открывая его.

Важно! Необходимо постоянно проводить очистку котла от остатков продуктов горения, т.к. это влияет на его КПД.

Загрузочная дверка чугунных котлов оснащена специальной теплоизоляцией. Это сделано ради безопасности при загрузке топлива. Так например, дверки стальных котлов лишены такой теплоизоляции и загружающий может получить ожог, если нечаянно заденет дверку.

Примечание! Важной характеристикой твердотопливных котлов для отопления дома является длительность горения на одной закладке. Каждый завод-изготовитель указывает этот параметр, на который стоит обратить внимание. Ведь есть разница, через какой промежуток времени придется делать новую загрузку. Или это будет 4 часа или 6,… Тем не менее, не следует удивляться, если длительность горения окажется меньше (или больше) указанной в характеристиках. Этот параметр является примерным, т.к. длительность горения во многом зависит от вида и качества используемого топлива.

Твердотопливные котлы с одним или двумя контурами

Один контур. Предназначены исключительно для отопления дома. Для горячего водоснабжения к такому котлу необходимо подключить бойлер.

Два контура. Помимо отопления, также предназначены для ГВС. Их стоимость дороже, но взамен владелец частного дома получает возможность принимать душ с комфортной температурой, мыть посуду горячей водой и т.д.

Твердотопливный котел «Добрыня 8 NG» для отопления коттеджей, загородных домов, мастерских и других хозяйственных построек площадью до 80 кв.м. Верхняя стальная плита может использоваться для приготовления пищи. Возможно подключение ТЭН-а.

Твердотопливные газогенераторные (пиролизные) котлы

Стоимость такого оборудования выше, однако высокая цена компенсируется повышенной эффективностью. КПД пиролизных котлов доходит до 95%, поэтому закладку топлива у некоторых моделей необходимо осуществлять только раз в сутки.

Котлы такого типа отличаются от агрегатов классической конструкции наличием двух камер сгорания, поэтому их часто называют двухтопочными.

Первая камера сгорания. Здесь создается недостаток кислорода, из-за чего происходит медленное тление топлива и выделение газов, которые переходят через сопло во вторую камеру.

Вторая камера сгорания. Здесь уже нет недостатка кислорода, благодаря чему начинается интенсивное горение газов. Этот процесс и именуется пиролизом. Горение происходит при температуре около 1200°C. Нагретый газ поступает в теплообменник, где передает свое тепло теплоносителю, после чего поступает в дымоходную трубу.

Топливо в пиролизном котле сгорает практически полностью, поэтому очистку золы нужно проводить реже. К тому же, в них меньше образуется сажи.

Как уже говорилось выше, плюсом газогенераторных котлов является то, что их не требуется загружать так часто, в среднем в 2 раза реже, чем «обычные» агрегаты.

Монтаж

Безусловно монтаж отопительной системы лучше доверить специалистам. Однако ознакомившись с инструкцией и изучив все нюансы монтажа можно сделать своими руками отопление частного дома твердотопливным котлом, при этом сэкономить приличные деньги.

Твердотопливный котел Defro (Польша).

Важно! Не следует экономить на материалах, особенно, если это касается дымохода и его обустройства. Необходимо сделать все, чтобы обезопасить себя от возникновения пожара.

Этапы монтажа:

  1. Котел на твердом топливе должен устанавливаться на расстоянии не менее 200 мм от стен и других материалов. Сам котел устанавливается на бетонную стяжку высотой не менее 70 мм. В случае наличия ножек, то устанавливается на них, однако если ножки не предусмотрены, то дно котла должно плотно прилегать к бетонной стяжке. Если стяжка сделана с неровностями, полости необходимо замазать герметиком. Пол перед загрузочной камерой должен быть покрыт металлическим листом.
  2. Монтаж отопительных труб, желательно медных или стальных. На входе и выходе котла устанавливаем американки, это позволит легко его обслуживать в случае неисправностей.
  3. На подающем патрубке устанавливается клапан охлаждения, который в случае превышения температуры теплоносителя на подающей линии выше 95°C перемешивает перегретую и водопроводную воду и подает ее в обратную линию общей магистрали, при этом скидывая излишки перегретой воды в канализацию.
  4. Монтаж группы безопасности, как правило состоящей из автоматического воздушного клапана, манометра и сбросного клапана на 3 Бара. В случае срабатывая сбросного клапана перегретый пар может обжечь рядом стоящего человека, поэтому на него желательно установить отвод на 90°, который направит горячую струю вниз.
  5. На обратке монтируется шаровой кран, фильтр грубой очистки, циркуляционный насос (с мокрым ротором), обратный клапан и расширительный бак, который компенсирует линейное расширение воды в результате ее нагрева.
  6. Между подачей и обраткой устанавливаем двухходовой клапан с выносным термодатчиком, который позволяет поддерживать температуру теплоносителя в обратной линии не меньше 55°С. Это позволит избежать образования конденсата внутри камеры сгорания, что в свою очередь увеличит КПД и продлит срок службы котла.
  7. Если котел электро зависимый, подсоединяем электропровода.
  8. Установка дымохода. Все стыки необходимо посадить на термостойкий герметик. Диаметр и длина дымохода указываются в инструкции к котлу.

Эксплуатация

В первую очередь следует помнить, что твердотопливный котел для отопления частного дома не следует перегревать, особенно если в доме используются полипропиленовые или металлопластиковые трубы. Если возникнет такая ситуация, что на выходе из котла температура теплоносителя составит 110°C, такие трубы просто расплавятся. Однако, если система отопления построена на медных трубах, которые способны выдержать и гораздо большие температуры, перегрев котла не страшен.

Твердотопливный котел Теплодар «Куппер Практик».

Однако, если система отопления построена на пластиковых трубах, ее следует защитить от перегрева. Для этого твердотопливные котлы оснащены охлаждающими теплообменниками и термостатическими клапанами. В случае, если температура теплоносителя превысила предельно допустимое значение, клапан будет сливать перегретую воду в канализацию, а вместо нее закачивать холодную.

Примечание! Котлы на твердом топливе обладают высокой инертностью. Они медленно остывают, поэтому даже, если вы забыли вовремя подбросить топливо, ничего страшного не произойдет.

Розжиг котла происходит практически также, как и любой другой печи или камина, но со своими нюансами. Для этого необходимо положить в камеру сгорания бумагу и щепки, а в загрузочную камеру бревна. Если вы топитесь углем, все равно сначала необходимо загрузить несколько бревен, на которые насыпается уголь. После того, как щепки разгорелись, закрываем камеру и ждем какое-то время пока не разгорится основное топливо. Если дом не протоплен, нужно установить котел на высокую теплоотдачу, а после того, как система разогрелась до необходимой температуры, снижаем уровень теплоотдачи.

Важно! Запрещается использовать специальные жидкости для розжига.

Видео



Похожие записи:

otoplenie-guide.ru

РубрикаДом

Добавить комментарий
