Крыльцо в частном доме из металла своими руками – Каркас крыльца из металла — Строим лестницу в частном доме

Содержание

плюсы и минусы, самостоятельный монтаж

В качестве строительного материала металл используется уже очень давно. Раньше это была в основном ковка (гвозди в расчет не принимаем), которую могли позволить себе только богатые люди, но с появлением сварочных аппаратов этот материал стал распространяться повсеместно. Сейчас представить себе любую стройку без него практически невозможно. Доступность и хорошие эксплуатационные характеристики позволяют строить из металла сложные конструкции и лестницы. Сегодня мы с вами поговорим про крыльцо из металла – вы узнаете, как его можно сделать самому, какими плюсами и минусами будет обладать такая конструкция, и как она может выглядеть внешне. В общем, будет интересно!

Крыльцо из металла

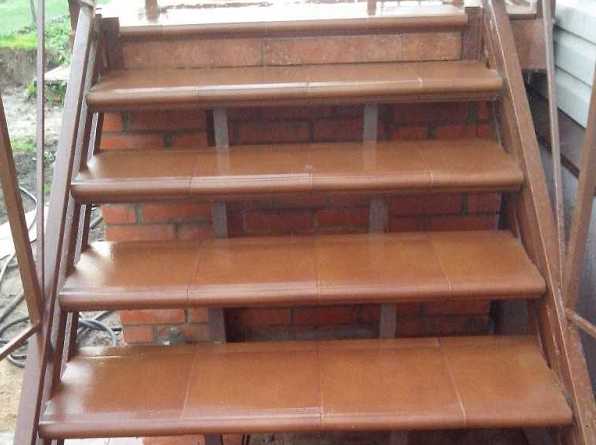

Типы крылец из металла: общие свойства

Начнем мы наш обзор с рассказа про то, каков металл в эксплуатации под открытым небом.

Простейшая металлическая конструкция – каркас из швеллера и уголков, ступени из просечно-вытяжной стали

Плюсы и минусы металлического крыльца

Итак, металлические крылечки сегодня очень популярны в силу множества причин. Этот материал крайне универсален, поддается сгибанию, что позволяет сооружать из него конструкции разной степени сложности. Пройдя по улице и осмотрев здания, вам на глаза могут попасться настоящие шедевры ручной ковки, невероятные формы в стиле модерн и прочего, а также простейшие прямолинейные решения. Все они внешне разительно отличаются, но в основе своей обладают одинаковыми свойствами.

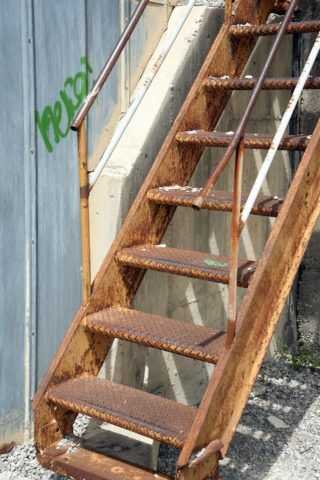

Всем известно, что воздействия влаги для металла губительно

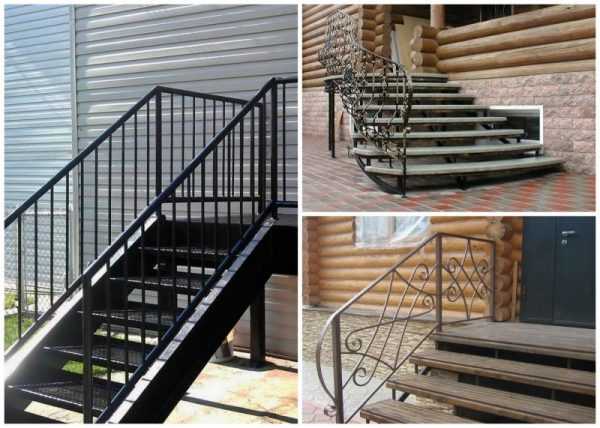

Каждое такое крыльцо может смотреться гармонично на фоне фасада вашего дома, или наоборот быть вычурным и чуждым архитектурному ансамблю. Чтобы правильно подобрать вариант, следует изготавливать его согласно общей стилистике.

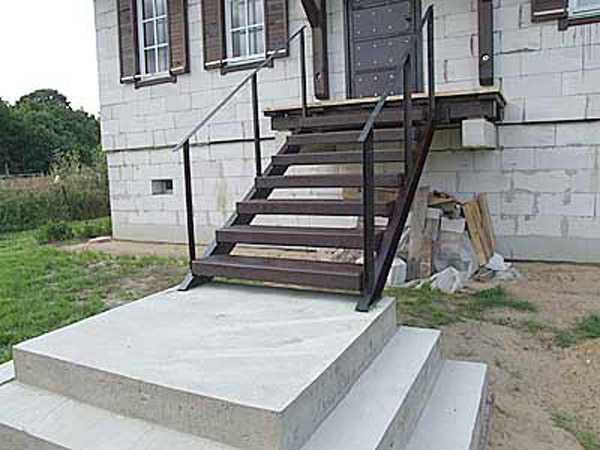

Лестница сделана из металла и композитной доски

Помимо этого на крыльцо ложится серьезная функциональная нагрузка:

1.Крыльцо, прежде всего, должно быть удобным и безопасным для его пользователей. В том числе таковым оно должно быть и для маленьких детей и пожилых людей, если они в доме проживают или часто его посещают. Прежде всего, речь идет о системе ограждений, которая уберегает от падений. Также оно должно с легкостью переносить вертикальные и горизонтальные механические нагрузки, не деформируясь при этом.

2.Крыльцо предназначено для подъема на нужную высоту до входа в строение, но на этом его функции не заканчиваются. Если пространство позволяет организовать просторную площадку, то почему бы этого не сделать. На ней можно будет с удобством отдыхать, разместив садовую мебель.

3.Над крыльцом также часто монтируют козырек в том же стиле и из того же материала в основе. Такой подход позволит не мокнуть под дождем, в поисках ключа. Опять же, в случае наличия небольшой веранды вы получаете еще более уютный уголок, в котором можно будет спрятаться от палящего солнца.

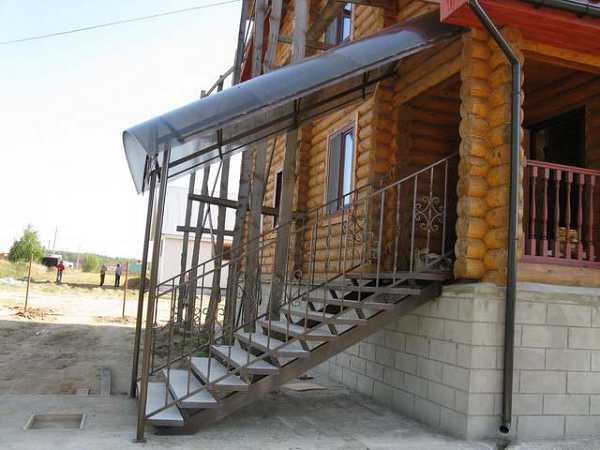

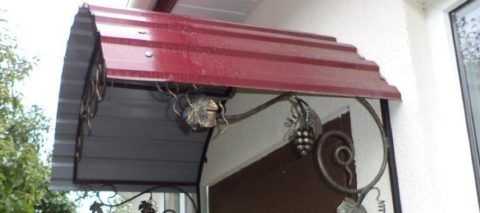

Из металла сделаны перила и козырек

4. Наличие козырька также благоприятно сказывается на сроке службы крыльца, так как на него во время дождя будет попадать меньше воды.

5. Как и прочие типы крылец, вариант из металла можно сделать закрытого типа. По сути, речь идет о небольшой неотапливаемой пристройке, которая будет служить своеобразным буфером между домом и улицей. Такое решение делает дом намного теплее, и не дает сквознякам проникать в жилые помещения.

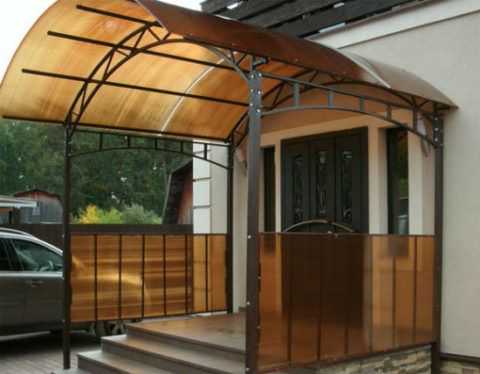

Крыльцо из металла и тонированного поликарбоната

При строительстве вам потребуется тщательно продумать все детали и составить качественный план конструкции, чтобы сделать по-настоящему удобное крыльцо, удовлетворяющее всем вашим потребностям.

Теперь давайте немного поговорим о свойствах металла. Что стоит учесть в первую очередь:

Установка металлического крыльца может происходить очень быстро. Тут многое, конечно, зависит от квалификации мастера и степени сложности конструкции, но в большинстве своем затрачиваются на работу считанные дни.
По скорости возведение металлического крыльца сопоставимо с деревянными конструкциями, но они в значительной степени превзойдут оппонента по своей прочности. Металл способен выдерживать серьезные нагрузки, если конечно, все сделано правильно.
Он также легко переносит температурные перепады, совершенно на них не реагируя.

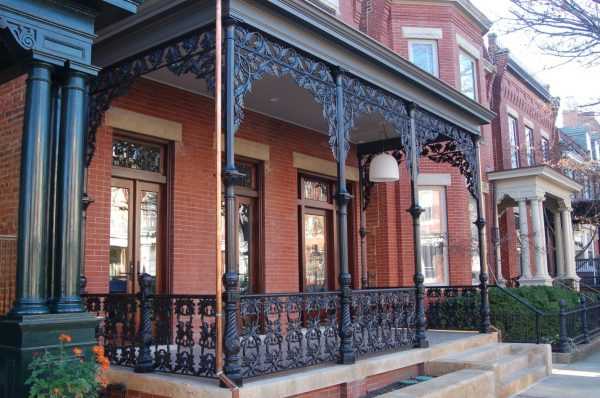

Металлические изделия, особенно если они кованные, прекрасно сочетаются внешне с любыми материалами. Это могут быть: камень, кирпич, дерево, пластик, ДПК и прочее.

В перспективе металлическое крыльцо при желании можно разобрать и перенести его в другое место, либо же использовать полученные детали в изготовлении прочих конструкций.
Сталь не горит, что для крыльца, в принципе, не критично, а вот для внутридомовой лестницы может быть актуальным свойством.

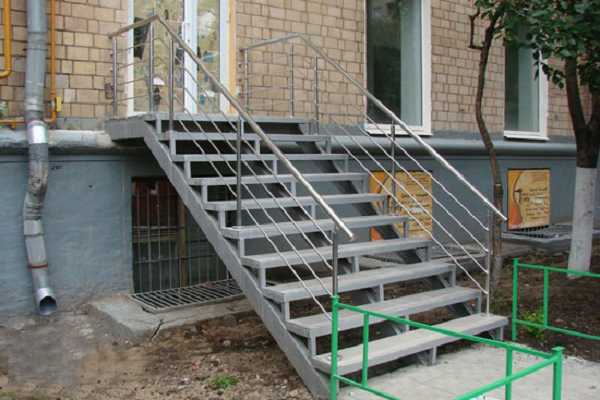

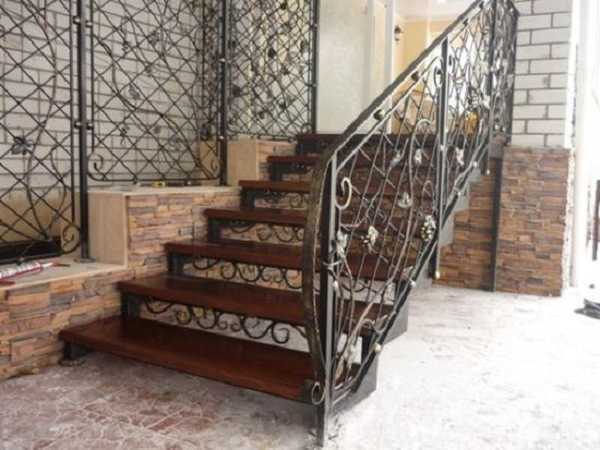

Металлическое ограждение прекрасно сочетается с гранитной лестницей

Минусов у металла тоже хватает:

Самый главный – это боязнь влаги. Проблема решается за счет правильной обработки и окраски изделия. Однако любая защита будет иметь куда меньший срок службы, чем сам металл, поэтому с некоторой периодичностью ее придется обновлять. Сделать это вручную красиво не так просто, поэтому со временем изделие однозначно потеряет в своей эстетической привлекательности.
Эксплуатация такого крыльца в холодное время года связана с необходимостью контактировать руками (а кто-то может и языком) с ледяными поверхностями, что очень неприятно – приходится одевать перчатки, или делать поручень из других материалов, например, пластика или дерева.

Следующий важный момент это то, что металлические ступени становятся очень скользкими при отрицательных температурах. Устранить проблему можно при помощи антискользящих накладок, или установки ступеней с рифленой поверхностью – очень эффективна просечно-вытяжная сталь, но ее внешний вид подойдет далеко не для каждого дома.
Еще один недостаток связан напрямую с толщиной вашего кошелька. Металл сегодня достаточно дорог, также недешево обходится и работа квалифицированного мастера, так что позволить себе такое крыльцо получится не всем.

При отрицательных температурах металлические ступени могут быть очень скользкими

Возможно, кто-то отыщет и другие преимущества и недостатки этого материала, мы лишь обозначили самые важные на наш взгляд. Как видите, положительные качества все-таки превосходят, поэтому давайте разбираться в теме дальше.

Монтаж крыльца из металла

Теперь давайте подробно разберем процесс строительства такого крыльца, чтобы каждый смог оценить, сможет ли он сделать его самостоятельно, без привлечения профессионалов. Сразу скажем, что конструкцию мы рассмотрим одну из самых простых.

Проектирование

Перед началом любых сложных работ обязательно нужно выполнить предварительные расчеты, иначе результат, мягко говоря, радовать не будет. Выполнить работу вы сможете самостоятельно, или пригласить для этих целей специалиста – последний сделает не только эскиз внешнего вида, но и выполнит точный расчет элементов по размеру и нагрузке, которую они должны будут выдерживать.

Составление проекта – очень важный этап

В каком порядке действовать, если решили справиться с заданием сами?

1.Первым делом замерьте расстояние от земли до нижней точки дверной коробки. Отнимите от него толщину настила, который будете использовать для площадки, чтобы получить высоту каркаса вашей лестницы.

2. Далее полученную величину нужно разделить на значение от 15 до 20 – этот диапазон является оптимальным для подбора высоты ступеней. Ответ показывает, сколько ступеней будет у нас в лестничном марше.

Чем больше высота, тем круче получится ваша лестница

3. Результат последнего расчета умножаем на число от 25 до 33 – так мы подбираем глубину ступеней. Ответ – это общая длина лестничного марша. Проверяем, вписывается ли она в отведенное под крыльцо пространство, не забыв прибавить сюда габариты площадки крыльца.

4. Подбирая параметры ступеней, нужно помнить, что существует и зависимость между высотой и глубиной этих элементов – две высоты и одна глубина в сумме должны давать результат от

60 до 64 см.

5. Также проверьте угол наклона получившейся конструкции – он должен быть от 25 до 45 градусов, иначе пользоваться крыльцом будет неудобно.

Угол наклона не должен быть больше 45 градусов

6. Размер площадки строго не регламентирован, однако рекомендации по его подбору тоже существуют. Ширины должно хватать, чтобы дверь можно было нормально распахнуть – лучше сделать ее в два раза шире самой двери. Глубина подбирается так, чтобы, открывая дверь, вам не приходилось отступать обратно на лестницу.

7. Параметры козырька определяются индивидуально, но было бы неплохо закрыть не только площадку, но и лестницу. В таком случае вам не придется зимой чистить ступени от наледи, что убережет отделочные материалы от нечаянной порчи.

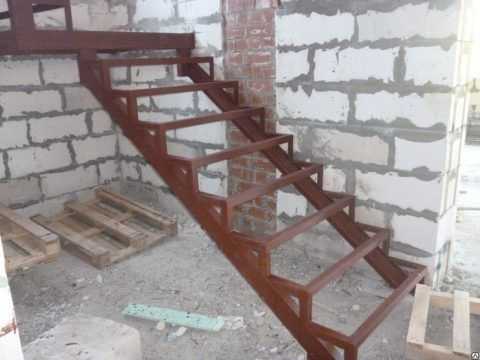

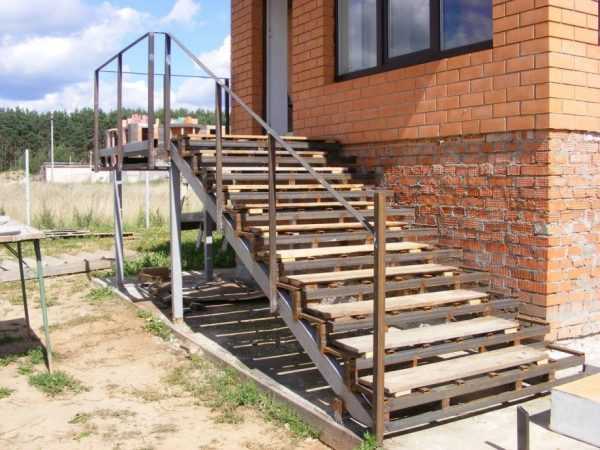

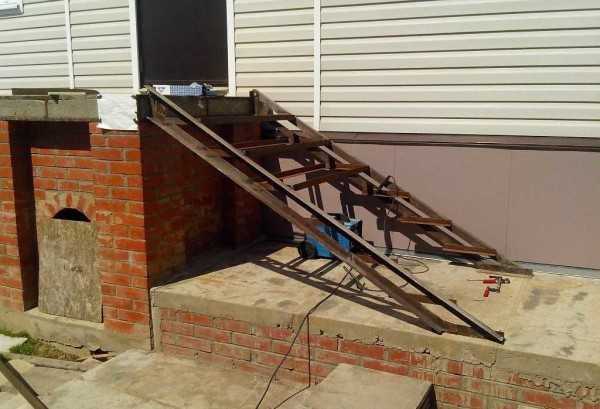

Черновой каркас лестницы

Отдельно стоит упомянуть перила, так как к этому элементу безопасности предъявляются свои требования.

Устанавливаются по СНиПу они на каждую лестницу, состоящую из трех и более ступеней.
Высота ограждения не должна быть меньше 90 см.
Минимальная вертикальная нагрузка, которую должны выдерживать ограждения составляет 100 кг.
Если крыльцом пользуются дети маленького возраста, то рекомендуется исключить горизонтальные детали в ограждении, заменить их вертикальными и сделать расстояние между таковыми 10-15 см, чтобы малыши не могли просовывать внутрь головы.

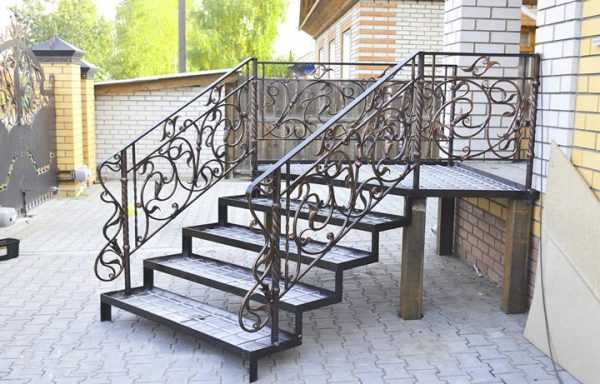

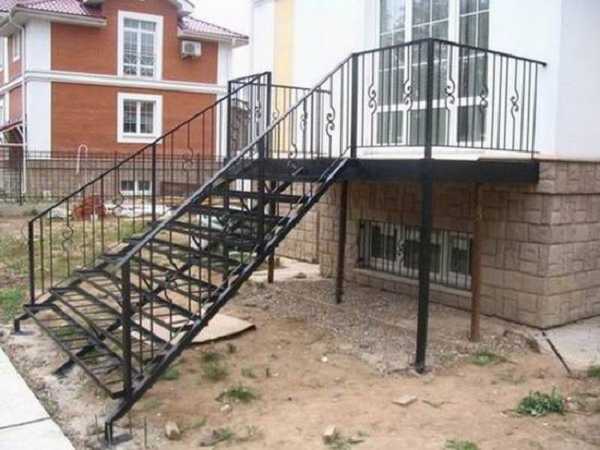

Металлические перила

Совет! Если хотите оборудовать веранду дополнительной площадкой для игр на свежем воздухе, настоятельно рекомендуется подход к лестнице отгородить от этой зоны.

Строительство крыльца из металла

Шаг 1 – устройство фундамента. Металлические каркасные конструкции не относятся к категории тяжелых, но для них все равно следует сделать качественный фундамент. Грунт может проседать не только от нагрузки.

Таблица 1. Основание для крыльца

Вид	Описание
Бетонное основание	Это может быть готовая ровная площадка, ленточный фундамент, опоры, сваи. Столбы можно к ним привязывать через закладные и анкера, или вмуровывать в момент устройства.
Столбчатый фундамент	Подойдут варианты из металла, кирпича, камня, различных блоков.
Сваи разного типа	Очень удобное решение – винтовые металлические сваи, которые закручиваются в грунт.

Устройство фундамента

Интересно знать! На фундамент может опираться не все крыльцо, а лишь та его часть, что контактирует с землей. Верхний край площадки часто связывается с основным строением через консольные балки, закладные и прочие опоры. Такой подход выполним только во время строительства дома.

Шаг 2 – закручивание свай. Давайте предположим, что решили использовать винтовые сваи, так как этот способ является одним из самых быстрых. Размечаем территорию и определяем положение всех опорных столбов – расстояние между ними не делается больше 2-х метров. Вручную или при помощи специальной техники, вкручиваем сваи ниже глубины промерзания грунта.

Закручивание свай

Совет! Данные по вашему региону можно взять в интернете или СНиП 23-01-99.

Шаг 3 – подгонка высоты. Теперь необходимо сделать так, чтобы верхние края всех свай были на одном уровне. Естественно, высота должна быть определена согласно уже созданному проекту. Используем для работы лазерный осепостроитель или водяной уровень. Для удобства и четкости разметки обклейте металл малярным скотчем и обозначьте границы по всей окружности карандашом. Далее лишняя часть трубы отрезается болгаркой.

Подгонка высоты

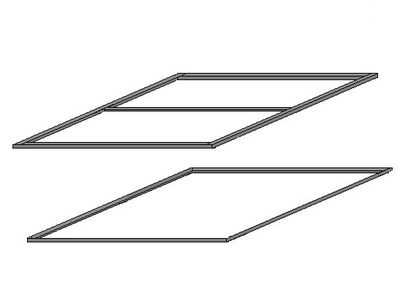

Шаг 4 – установка нижней обвязки. Затем делается нижняя обвязка. В нашем случае она может быть сделана из двутавра или швеллера. Способы их связки показаны в пунктах 1 и 2, слева-направо, в приведенной схеме. Все детали устанавливаются четко в уровень и плоскость. Соединение выполняется посредством сварки. Также можно использовать трубы прямоугольного сечения. Пространство между периметральной обвязкой разбивается на сегменты лагами. Они делаются из того же материала и устанавливаются из расчета, в зависимости от типа материала, который будет использоваться для настила площадки. Например, для досок шаг между лагами должен составлять 50 см.

Установка нижней обвязки

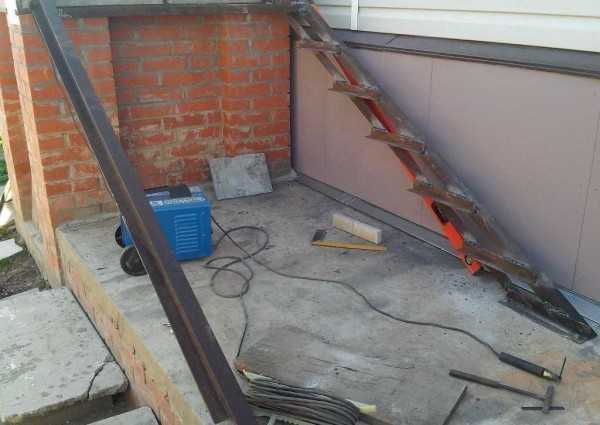

Шаг 5 – изготовление лестницы. Монтаж и изготовление лестницы – это достаточно сложное и трудоемкое занятие. Дальнейший ход ваших действий будет зависеть от типа выбранной вами конструкции. Тут может быть два варианта – лестница на косоурах или тетивах, причем вариантов их реализации существует очень много. Одним из самых надежных считается вариант на кобылках – это косоур, в основании которого лежит мощная балка (швеллер), к которой приварены уголки, формирующие сами ступени.

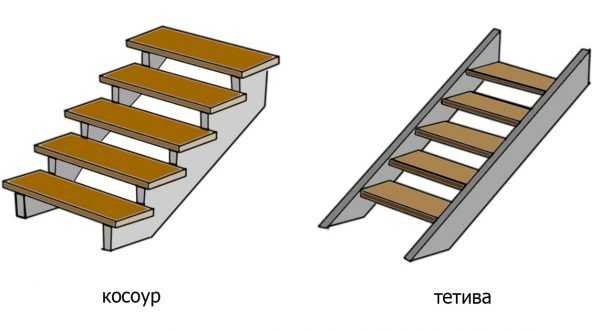

Отличие тетивы от косоура

Шаг 6 – тетивы из металла. В основе тетив также могут быть использованы швеллеры и трубы, но есть и один более доступный вариант – составные уголки №70. Материал недорогой, но надежный. На фото показан принцип построения такого каркаса.

В основании лежит два параллельно идущих уголка.
Они соединяются друг с другом перемычками под углом, соответствующим углу наклона марша.
Перемычки усиливают всю конструкцию и одновременно являются опорой для ступеней.

Тетивы из металла

Делать такую тетиву достаточно сложно и долго, зато после сборки будет эффект того, что ступени утоплены в конструкцию.

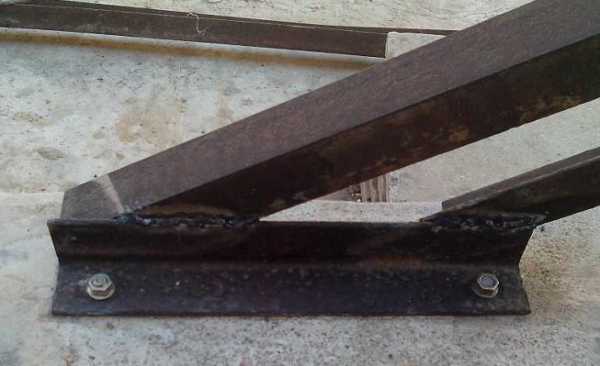

Шаг 7 – установка косоуров. Опорные балки лестничного марша выставляются в один уровень и капитально привязываются к основанию и уже готовой площадке. Сверху соединение делается сварочное, а вот к бетону, снизу, на анкера. Очень просто и эффективно. Также выверяется расстояние между косоурами и проверяется перпендикулярность относительно площадки.

Установка косоуров

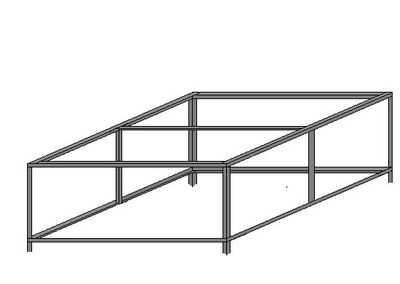

Шаг 8 – собираем полностью основание для ступеней. Из стального уголка далее формируются прямоугольные рамки, внутрь которых будет удобно устанавливать любые ступени. Можно залить даже железобетон, установив снизу опалубку. На этом каркас лестницы можно считать полностью готовым, обшивку и покраску опускаем, так как про это можно написать не одну отдельную статью.

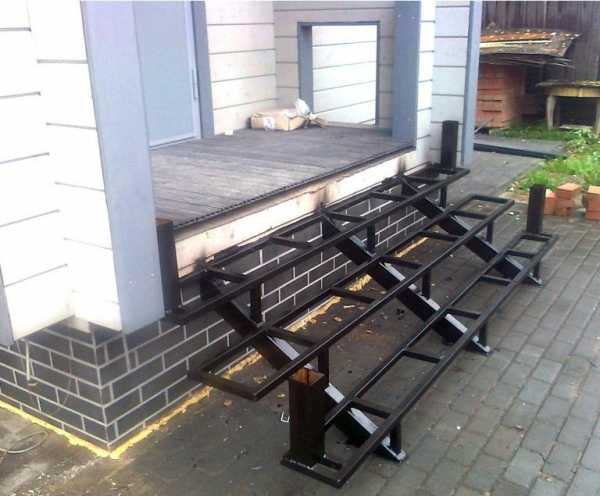

Собираем основание ступеней

Видео — Железный каркас для лестницы

Видео — Как изготовить лестницу

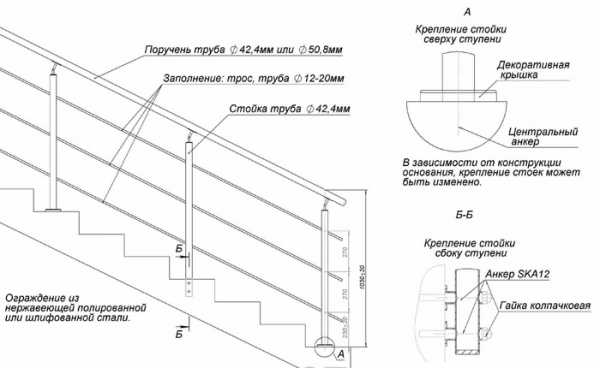

Ограждение лестницы

Далее происходит установка ограждения. Она включает в себя следующие этапы:

1. Первыми ставятся основные вертикальные стойки. Располагаются они в начале и в конце подъема, в местах поворотов лестницы, а также посредине марша, если он очень длинный и требуется дополнительное усиление.

Все детали таких перил заводского производства

2. Соединяют столбы два горизонтальных (наклонных) элемента. Первый – это подбалясенник (ставится снизу, к нему будут крепиться балясины снизу), а второй – надбалясенная планка, к которой будет закреплен поручень. Второй элемент требуется тогда, когда поручень изготавливается не из металла, в обратной ситуации, можно сразу смонтировать его.

Монтаж декоративных элементов

3. Далее происходит установка наполнения ограждения. Тут никаких правил относительно внешнего вида нет, каждый придумает то, что хочет.

Совет! На специальных базах продаются уже готовые детали (разные завитушки), из которых можно составлять очень красивые композиции.

После того, как вся металлическая часть конструкции будет собрана, ее будет необходимо качественно обработать. Для этого применяется шлифовальный инструмент – болгарка с соответствующими дисками. При этом с поверхности убирается ржавчина, окалина, все неровности, заусенцы и прочее. Особое внимание уделяется сварным швам.

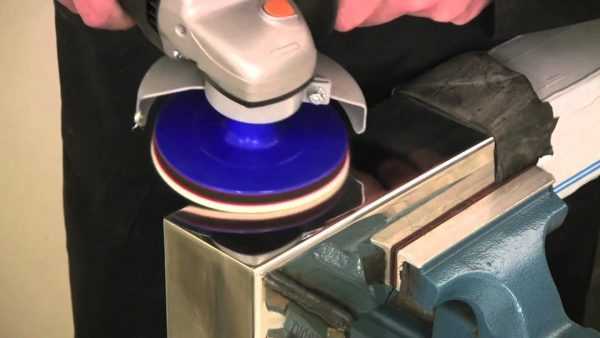

Шлифование металлической поверхности электрическим инструментом

Теперь ваше крыльцо готово к окраске и обшивке. Если вы выполняли скрупулезно все расчеты и работы по отрезанию и установке деталей, то оно будет очень прочным и прослужит вам очень долгое время. На этом закончим нашу статью, надеемся, материал был полезным и интересным.

fasad-exp.ru

Крыльцо своими руками из профильной трубы: как построить

Металлическое крыльцо сочетается с любым материалом стен основного здания

Устройство входной группы в малом домостроении, может быть выполнено различными материалами. Обычно крылечки строят из бетона, металла, кирпича или дерева. Степень сложности проводимых при этом работ различна, как и уровень материальных затрат.

В нашей статье мы расскажем, как соорудить крыльцо своими руками из профильной трубы, и по каким причинам следует отдать предпочтение металлической конструкции. Пройдемся по этапам, из которых состоит постройка крыльца, разберемся в тонкостях проектирования конструкции, посоветуем какой металл следует использовать в строительстве.

Содержание статьи

Металлическое крыльцо

Несмотря на фактическую тяжесть и прочность металла, изделия из него обладают удивительной визуальной легкостью, а при должном умении — напоминают кружевное плетение. Отчасти по этой причине владельцы собственных коттеджей отдают предпочтение этому материалу при устройстве входа в свой дом.

Сразу следует упомянуть, что возведение крыльца из металлической трубы требует наличия у строителя навыков работы со сварочным аппаратом.

Преимущества и недостатки

Все эксплуатационные свойства металлической конструкции, обусловлены материалом, используемым при строительстве. Крыльцо из труб имеет свои достоинства и недостатки.

Основные преимущества конструкции из металла:

Высокая прочность. Металл не подвержен искривлению или деформации, выдерживая высокие физические и механические нагрузки.
Сравнительно небольшая масса конструкции, благодаря чему устройство крыльца можно осуществить без создания основы фундамента.

Небольшую металлическую лестницу можно устроить без фундамента

Длительный срок службы: металл не подвержен гниению и воздействию плесени и грибка.
Универсальность металла: такое крыльцо может быть пристроено к зданию из любого материала.
Проводимые работы позволяют оставить прилегающую территорию в незагрязнённом состоянии.
Относительно быстрое время сооружения конструкции с нуля — до введения в эксплуатацию.
Бюджетность строения. Металлическое крыльцо из профтрубы дешевле, чем бетонная или кирпичная конструкция.
Огромный спектр дизайнерских возможностей, ограниченный лишь умением мастера и финансовыми возможностями.

Особенным преимуществом конструкции из профильной трубы или уголка является то, что, собрав остов лестницы из металла, можно менять отделочный материал перил, балясин и ступеней в зависимости от изменения вкусов владельца и размера его кошелька.

Тем не менее, такое строение имеет и свои недостатки:

Для создания действительно красивого и уникального крыльца потребуются значительные материальные средства и специалист высокой квалификации.
Входная группа, сваренная из металла, довольно шумная при использовании. Дополнительные звуки гарантированы природными осадками, шагами домашних питомцев и даже сильным ветром.
Металл конструкции требует постоянного, регулярного ухода для защиты от коррозии.

Черный металл требует регулярной антикоррозийной обработки

Если над крыльцом не устроить козырек, то осенью и в зимний период такие лестницы станут дополнительным и весьма опасным источником травм.

Проект и материал

Любое строительство начинается с проекта, и входная группа не исключение. Не уверены в своих знаниях, обратитесь в проектную организацию.

При составлении проекта следует учесть:

Необходимую прочность фундамента;
Момент соединения входной группы с основным строением;
Габариты лестничного марша и площадки;
Угол наклона лестницы.

После того, как составлен проект крыльца, рассчитывается требуемое количество материала. Линейное количество легко выводится по чертежам, но металл продается в тоннах.

Для того, чтобы правильно оформить заказ, можно воспользоваться одним из множества онлайн — калькуляторов перевода значения по металлу из метров в килограммы.

Можно приобрести типовой проект крыльца из металла

Определяем габариты

Прежде всего, размеры лестницы и площадки зависят от того, является ли группа центральным входом или запасным.

Но вне зависимости от функционального назначения крыльца, некоторые нормы при устройстве входа обязательны к исполнению:

Ширина лестничного пролета должна быть более 0,8 м. При таком размере по лестнице может спокойно пройти человек. Если ширину увеличить на 0,3 м, то на лестнице смогут разойтись двое.
Общий угол наклона лестничного марша должен находиться в пределах 25-450. Даже в данном диапазоне, крутизна лестниц значительно различается. Чем круче лестница, тем сложнее по ней подниматься. Данный показатель следует тщательно подбирать, если в доме живут пожилые или люди с ограниченными возможностями.
По этой же причине, необходимо внимательно отнестись к высоте и ширине ступеней: подступенка и проступи. Практическим путем выявлено, что высота подступенка должна находиться в пределах 12 – 18 см, а глубина проступи 24 – 30 см. Чем больше высота, тем труднее будет пользоваться лестницей. Нависать проступь над нижней ступенью должна не более, чем на 3 см.
Количество ступеней лучше делать нечетным. Удобнее, если движение по лестнице будет начинаться и оканчиваться с шага одной ноги.
Высота монтируемых перил должна быть более 80 см, но не превышать 120 см. Этот размер подбирается, в зависимости от среднего роста жителей дома. Расстояние между балясинами зависит от ширины проступи.
Размеры площадки у входной двери рассчитываются, исходя из ширины дверного полотна. При этом, низ полотна должен находиться на расстоянии 5 см от верхнего уровня площадки.

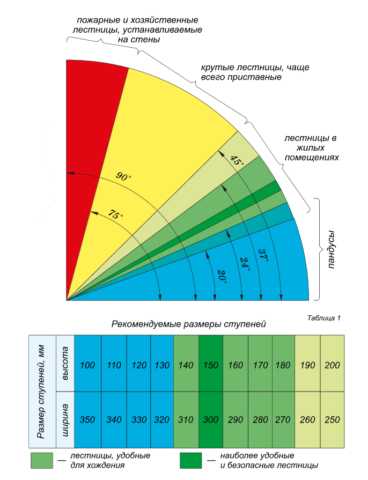

Рекомендуемый уклон лестничного марша и размер ступеней

На заметку! При необходимости устройства пандуса на металлической лестнице, следует к минимальной ширине лестничного пролета 80 см, прибавлять размер необходимого пандуса. Рельсы для пандуса правильнее устраивать из швеллера. Такая конструкция оптимизирует затраты.

Фундамент для крыльца

Металлическое крыльцо — относительно легкая конструкция, и в некоторых случаях, возможно устройство входной группы без закладки капитальной опоры. Но в основном, чтобы избежать усадки, деформации или провала конструкции, фундамент под крыльцо всё же необходимо сделать.

В зависимости от размеров и веса металлической конструкции, к устройству может быть применим любой тип основания.

Факторы, влияющие на тип основания

Хорошо, если строительством дома вы занимались самостоятельно. Это значит, что данные по типу почвы на участке у вас уже есть. В противном случае, необходимо заказать анализ грунта. Данная информация важна при определении уровня горизонтального давления почвы на конструктив предполагаемой основы.

Важно! В случае с пучинистыми почвами, велик риск выдавливания легкой металлической конструкции из грунта.

Кроме того, необходимо учитывать:

Уровень грунтовых вод: фундамент следует заложить ниже уровня промерзания грунта.
Перепады высот на участке. Этот показатель будет иметь важное значение, если к строительству планируется крыльцо с большой площадкой террасы.
Масса металлической конструкции. Если крылечко небольшое, то устройство массивного основания экономически нецелесообразно.

На заметку! Если решено строить крыльцо без устройства фундамента, то следует тем не менее закрепить в грунте нижние части тетивы.

Варианты фундаментов под крыльцо

У металлического крыльца должен быть автономный фундамент. Уровень заглубления зависит от массы планируемой пристройки и типа грунта.

К устройству возможны все классические виды оснований:

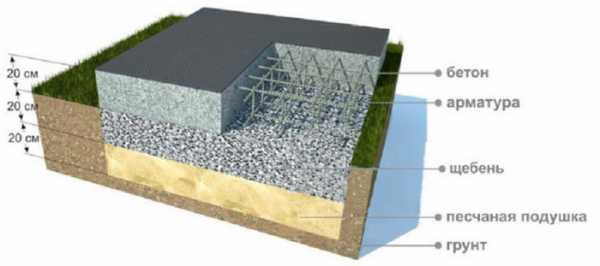

Бетонная плита	Самый мощный тип основания. Экономически не оптимален для металлического крыльца. Тем не менее его устройство вполне возможно на сложных грунтах в качестве независимого плавающего основания.
Заливка ленты	Самый распространенный вариант основания. Способен выдерживать значительные вертикальные и горизонтальные нагрузки, и при этом дешевле монолитной заливки.
Столбы	Бюджетный вариант устройства основания, прекрасно подходит для металлических пристроек.
Свайная основа	Несмотря на то, что вкручивание свай требует помощи, данный тип устройства самый дешевый. Сваи замечательны ещё и тем, что устраивать такую основу можно в любое время года и даже в промёрзшей земле, при этом практически нет ограничений по грунту.

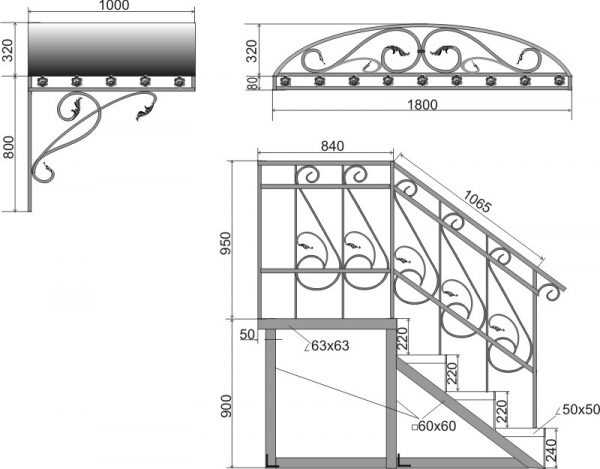

Схема металлического крыльца на столбчатом фундаменте

Стойки

Если мы строим крыльцо дома на бетонном основании, то на этапе устройства фундамента необходимо осуществить закладку стоек из профильной трубы или швеллера. Эти стойки определят границы верхней площадки и длину лестничного марша.

Если будет заливаться бетонное основание, то их необходимо забетонировать. Если вкручиваются сваи, то стойки крепятся к ним при помощи сварки, или же сами выполняют данную функцию.

Конструкция из металла

Как быстро построить крыльцо, используя в качестве конструктивного материала металлопрокат? Если проект был заказан у специалистов, то вместе с ним вы получите спецификацию, в которой будет прописан сортамент необходимого металла с указанием количества.

Обычно, такой тип сооружений проектируется из:

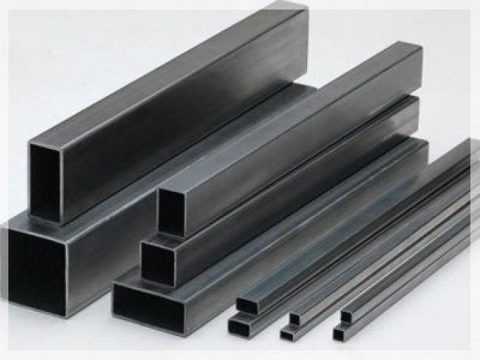

Профильной трубы квадратного или прямоугольного сечения	Профильная труба
Равнополочного уголка	Стальной уголок

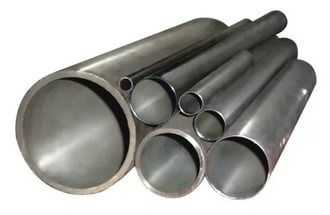

Круглой трубы	Круглая труба
Швеллера	Швеллер
Рифленого или просечно – вытяжного листа	Просечно – вытяжной лист

Если позволяют средства, то можно приобрести оцинкованный металл или купить черный и отдать на цинкование. Данные затраты окупятся отсутствием необходимости регулярной антикоррозийной обработки.

Монтаж тетивы

Тетива – это часть конструкции лестницы, к которой крепятся ступени. Этот элемент монтируется под углом к горизонтальному уровню и соединяет верхнюю площадку и нижнюю стойку опоры.

Металлическая лестница, благодаря прочности материала, может быть смонтирована с одной тетивой или с двумя. Перед установкой тетивы, можно предварительно наварить на неё ступени. Но необходимо учитывать, что при этом вес конструкции, планируемой к дальнейшей установке, будет весьма значителен.

Чаще всего сначала устанавливают 2 линии тетивы, а затем приваривают уголок, который определяет ступени.

Ступени

Предварительно сваривается П — образная конструкция из равнополочного уголка. Верхняя часть буквы П в данном случае – это ширина лестничного пролета, а боковые части – это ширина проступи.

В дальнейшем заготовки приваривают к частям уголка, смонтированным на тетиве, и одновременно — к металлу самой тетивы. Данным образом получается очень прочное соединение.

На заметку! Можно усилить соединение, приварив стоечки из уголка по высоте подступенка. Такая стойка сваривается с внешними углами проступи и тетивой.

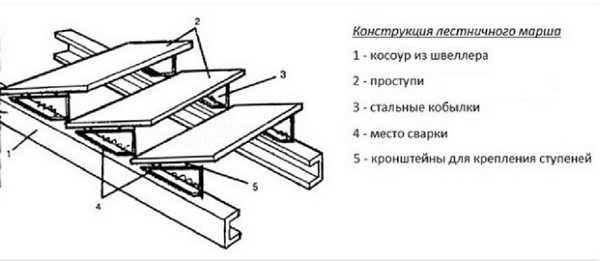

Вариант устройства лестничного марша из швеллера и уголка

Верхняя площадка, по сути, является частным вариантом ступени. По периметру она так же сваривается из уголка. При этом, размер площадки зачастую больше по ширине, чем лестничный марш.

Перила

Для устройства перил используется труба. Если строится крыльцо из профиля своими руками, то перила свариваются из профильной трубы, обычно прямоугольной формы. Балясины соединяют перила и тетиву. Их изготавливают из аналогичной трубы, меньших размеров. Перила из черного металла потребуют дальнейшей отделки.

Довольно популярны перила из круглой оцинкованной трубы. На строительном рынке существуют готовые элементы соединения, при устройстве которых перила крепятся в балясины без применения сварки.

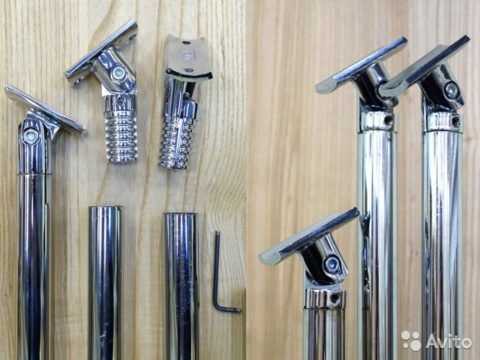

Механизмы крепления перил к трубе без сварки

Сварные швы

При монтаже металлической лестницы используются стыковочные и нахлесточные швы. Безусловно, данные соединения должны быть максимально прочными и качественными.

Идеальный сварной шов характеризуется следующими показателями:

гладкостью поверхности и плавностью перехода;
отсутствием трещин и пор;
100% площадью проварки без провалов.

Качество сварного шва можно проверить в бытовых условиях. Возьмите обычный школьный мел, и зарисуйте поверхность шва с одной стороны, а на противоположную сторону дважды нанесите немного керосина с промежутком в 10 минут.

Через 8 часов оба компонента должны остаться на своих сторонах шва. Если мел впитал керосин, это заметно визуально, шов сварен некачественно и его необходимо доработать.

Проверить качество швов не сложно при помощи мела

Отделочные работы

Весь черный металл, используемый в устройстве крыльца должен быть тщательно прогрунтован. Инструкция по использованию грунтовки по металлу всегда размещается на емкости с раствором. Перед грунтованием швы необходимо отшлифовать.

Металлическую конструкцию следует прогрунтовать

Подготовленная конструкция окрашивается в несколько слоев, обычно в 2 подхода. Используются специальные краски по металлу: эмали и масляные.

Поверхности ступеней обрабатывают в зависимости от материала. Если проступи изготовлены из оцинкованного листа, то нет необходимости в дополнительной обработке. Зачастую, площадь проступи застилают деревянной доской. В таком случае, используются краски по дереву.

На заметку! Выбирая древесину для ступеней, отдавайте предпочтение прочным породам дерева. При значительной проходной нагрузке, мягкая древесина быстро изотрется, и ступени по краю станут скользкими.

При желании материал проступи можно заменить с минимальными затратами

Навес над лестницей

Ни одно крыльцо не обходиться без козырька. Как минимум, принято устраивать крышу над входной площадкой, но иногда козырьком накрывают всю площадь лестницы. В качестве материалов козырька металлического крыльца, наиболее популярно использовать поликарбонат или профнастил.

Цвет листового материала подбирается в зависимости от окраса крыши всего здания, или внешнего дизайна строения в целом. Рама для козырька может быть соединена со стойками лестницы, а может являться отдельной конструкцией.

В последнем случае, раму сваривают из профильной трубы или уголка, и при помощи анкерных соединений монтируют в стену здания.

Крыльцо, изготовленное с использованием профильной трубы и листов поликарбоната

Козырек из профнастила

Крыльцо из профнастила — неплохой вариант с точки зрения минимизации материальных затрат. Абсолютным преимуществом является наличие на материале полимернопорошкового покрытия. Подобный защитный слой позволяет эксплуатировать материал без регулярных процедур по антикоррозийной обработке.

Кроме того, цветовая палитра профнастила, предлагаемая продавцами на строительном рынке, достаточно обширна. В зависимости от толщины листа, изменяются прочностные характеристики козырька.

Крепить профнастил к раме гораздо проще, чем шифер, черепицу или листовой металл. В настоящее время, к продаже предлагаются уже готовые козырьки, изготовленные с учетом размеров типовых дверных проемов.

Козырек из профнастила на металлической раме

Материал имеет и определенные недостатки:

листы не пропускают естественный свет;
при значительных физических или механических нагрузках лист прогибается и остаются следы.

Видео в этой статье позволит ознакомиться со способом устройства козырька над входной группой с использованием профлиста.

Крыша из поликарбоната

Пожалуй, это самый популярный материал для устройства козырьков над крылечком. Вариант, который наиболее актуален по соотношению цена – качество.

Среди достоинств:

надежность,
прочность,
долговечность,
практичность.

Яркий и при этом прозрачный материал украсит любой дом и не создаст дополнительных неудобств. Прекрасно сочетается практически с любыми материалами конструкционной рамы и легко крепится. На фото ниже, можно увидеть всё богатство красок поликарбоната, имеющегося в продаже в строительных супермаркетах и специализированных магазинах.

Цветовая палитра поликарбоната

Заключение

Итак, мы рассказали о том, как устроить входную группу, включая козырек и крыльцо; как построить надежную металлическую конструкцию, и какой металл лучше использовать для этого. При проведении работ самостоятельно, соблюдайте технику безопасности при работе со сварочным аппаратом.

olestnicah.ru

Конструкция крыльца из металла

Металл — один из немногих строительных материалов, не терпящих небрежного отношения, но при умелом обращении из него можно строить настоящие чудеса архитектуры и дизайна. Высочайшая прочность металла допускает изготовление практически ажурных конструкций. Поэтому не удивительно, что современная архитектурная мода оформления фасадов все больше отдает предпочтение конструкциям крыльца на основе металла. И такое крыльцо всегда получается очень лаконичным и практичным, как на фото.

Какие конструкции из металла для крыльца наиболее удобны в пользовании

Внешний вид стальных профилей, чаще всего используемых в металлокаркасе крыльца и лестницы, обычно оставляет желать лучшего. Высокая прочность и технологичность в изготовлении, несомненно, являются достоинством материала в постройке крыльца. Вот только для получения более-менее благородного вида конструкции приходится использовать разнообразные декоративные покрытия и элементы декора в виде необычных стальных поручней и перил, фото.

Именно в конструкциях крыльца и лестницы из металла чаще всего встречаются по- настоящему интересные проекты, с большим количество кованого металла, природного камня и декоративного стекла или пластика, фото.

Основу вопроса изготовления любого крыльца из металла всегда составляли две проблемы:

Схема изготовления и крепления ступенек на боковых опорных балках — тетивах или косоурах;
Способ обеспечить надежную опору лестницы и входной площадки крыльца перед дверью на фасаде здания.

Если посмотреть на фото самых простых в изготовлении, но интересных проектов, можно сделать простой вывод – практически всегда конструкция металлического крыльца в той или иной мере сводится к проекту, изображенному на чертеже.

Основу лестничного пролета составляют две тетивы из металла. Они могут быть изготовлены из двутавра или, чаще всего, из двух балок швеллера, шириной не менее 150 мм. Даже с учетом собственного веса крыльца и заложенного запаса прочности конструкция, изображенная на чертеже, легко выдержит вес десяти взрослых человек, что, собственно, и является главным критерием пригодности такого каркаса к эксплуатации.

Основная часть – изготовление лестницы крыльца из металла

Способ крепления ступенек лестницы во многом определяется шириной самих ступенек и размеров половицы. Благодаря высокой прочности металлическая опорная плита каждой ступеньки может быть достаточно тонкой, для этих целей редко когда используют металл толще 4 мм. Поэтому в отличие от других материалов, наклон лестницы из металла может быть очень большим. Это может создавать определенный дискомфорт при подъеме или спуске, но такие конструкции строят, если недостаточно места для полноценного крыльца, или их использование обусловлено очень большой высотой всей лестницы.

Изготовление лестничного каркаса из металла с использованием «кобылок»

Наиболее технологичным способом сборки конструкции лестницы из металла считается изготовление ступенек крыльца с помощью «кобылок» — треугольных опорных элементов из гнутой или сварной арматуры, диаметром не менее 10 мм. На фото хорошо видно, как выполняется сварка конструкции каждой ступени лестничного марша.

К плюсам подобного каркаса относится простота конструкции и высокая прочность лестницы. К минусам — необходимость использования двух тяжелых и дорогих швеллеров. В таком исполнении проступь или опорная поверхность ступени крыльца может быть изготовлена вместо листового металла толстой фанерой или деревянным щитом. Но в этом случае каркас из металла необходимо дополнительно усиливать поперечным металлическим профилем, не менее двух штук на погонный метр каркаса.

В отличие от других вариантов, в этой конструкции достаточно просто усилить несущую способность каркаса установкой дополнительного третьего швеллера.

Построение каркаса лестницы и крыльца на составных тетивах

Для опорной балки не обязательно использовать дорогой и тяжелый швеллер. При необходимости тетивы лестницы из металла можно сделать составными из двух стальных уголков №70. Это более трудоемкий метод изготовления каркаса из металла, но у него есть свои преимущества. Ступени получаются как бы утопленные в каркас лестницы, благодаря чему повышается устойчивость конструкции, и уменьшаются габариты.

Каждая из тетив, как видно на фото, изготавливается из пары отрезков уголка, скрепленных приваренными косыми горизонтальными полками. Толщина уголка в 5 мм вполне достаточна для обеспечения жесткости всей конструкции крыльца.

В этом случае каждая из двух тетив приваривается к каркасу верхней площадки крыльца. После чего пару полок потребуется выставить с помощью строительного уровня по горизонту, закрепить нижнюю опорную поверхность на бетонной основе. На опорные полки можно положить толстую доску из дерева или другого материала, а можно использовать армирующую сетку из металла, отлить ступени из бетонной композиции и облицевать плиткой.

Изготовление нижней опорной поверхности

Нижняя часть крыльца в любом проекте с лестницей на основе металла всегда опирается на фундаментную плиту или ленточный фундамент. Это обеспечивает высокую остойчивость конструкции и гарантирует минимальное влияние на величину осадки стен здания. Фундамент под крыльцо из металла используют самый простой, с армированием стальной проволокой или арматурой обязательно на основе гравийной подушки.

В случае если место под нижнюю опору крыльца имеет нестабильный «плывущий» грунт, зачастую плиту могут дополнить двумя небольшими сваями, забитыми на глубину 70-90 см. Для надежного крепления боковых тетив или косоуров лестницы из металла в бетон зачастую заделывают анкерное болтовое крепление, призванное надежно зафиксировать положение опор на бетонной поверхности. При этом в болтовом соединении отверстия в опорной площадке под анкера выполняют несколько больше требуемого диаметра. Это позволяет конструкции из металла беспрепятственно расширяться и удлиняться в зависимости от температуры окружающей среды.

Верхняя опорная поверхность крыльца

Верхняя часть крыльца, как правило, оформлена в виде небольшой площадки из металла или металлокаркаса, чаще всего свободно опирается на консольную балку стены или кирпичную опору, как в случае, изображенном на фото.

Учитывая размеры и особенности конструкции, подобные решения подойдут в случае, если верхняя площадка крыльца выполнена из металла и имеет небольшие размеры. Кроме того, консольные опоры под крыльцо необходимо проектировать и закладывать еще на этапе постройки дома, что не всегда удобно.

Можно опереть верхнюю площадку из металла более простым способом, если использовать закладные двутавровые балки с максимальным вылетом консоли не более 300 см при высоте профиля 150 мм.

Для частного дома наиболее практичным вариантом будет изготовление опор из кирпича на собственном фундаменте. В этом случае получится приставная компоновка крыльца из металла, она будет абсолютно не зависимой от основной стены, но способна вызвать некоторое повышение грунтовых вод и увеличение зазора между основной стеной и кирпичной опорой крыльца.

Самым безболезненным для конструкции фундамента и стен дома будет изготовление верхней площадки крыльца на сваях из металла или бетонных опорах, как на фото.

Ограждение и перила крыльца на основе из металла

Металлический каркас позволяет достаточно просто установить перила и ограждения любой сложности. Чаще всего в конструкциях крыльца с каркасом из металла используется стандартная схема с никелированными или хромированными перилами и трубчатыми вертикальными стойками — балясинами.

Для загородного дома или дачи, возможно, использование опор из нержавеющей стали будет излишним. В таких конструкциях проще и удобнее изготовление вертикальных стоек из арматуры с креплением с помощью сварки непосредственно к тетивам или силовым швеллерам. Зачастую металлическое крыльцо получает ограждение из кованого металла или художественного чугунного литья, обладающих немалым весом и требующих усиленного крепления к каркасу лестницы. В этом случае с внутренней стороны лестницы приваривается дополнительный профиль из металла в виде буквы П. На вертикальные стойки этого крепления и навешивается узорчатая «кованка».

Совет! Наиболее подходящим материалом перил, комфортным для касания рук, считается полированная поверхность из дерева или полипропилена.

Заключение

Изготовление крыльца из металлопроката обойдется немного дороже аналогичного по размеру варианта из дерева или камня. Кроме того, сварочные работы со сложным каркасом из металла требуют кропотливой подгонки, соблюдая при этом правила сварки сложных пространственных конструкций. При надлежащем оформлении такого крыльца с использованием специальных покрытий и лаков конструкция способна простоять десятки лет без видимых следов износа.

Остается признать, что крыльцо из металла стало своего рода классикой в оформлении входа дома на городских улицах.

bouw.ru

Как сделать крыльцо из металла своими руками? Особенности установки крыльца из профильной трубы, советы как правильно сделать металлический каркас, фото инструкции

Металл успешно конкурирует с деревом в качестве строительного материала для крылец. Главное преимущество металлического крыльца – большая грузоподъемность и очень большой срок службы. Крылечки из металла условно можно разделить на три вида: кованые, сборные и сварные.

Содержание:

О последних мы и поговорим сегодня. Вы узнаете, как сделать металлическое крыльцо из уголка и профильной трубы. Описываемые ниже конструкции очень простые, сделать их будет совсем не трудно.

Строим крыльцо из уголка

Металлический уголок очень широко используется для возведения всевозможных конструкций, как внутри дома, так и снаружи. В этом разделе мы расскажем, как построить из уголка сварное крыльцо своими руками. Перед началом работ нужно подготовить проект металлической конструкции, которую вы собираетесь возводить.

Сборка каркаса металлического крыльца

В соответствии с заранее подготовленным чертежом/проектом нарезаем металлический уголок, из которого нужно сварить две рамы каркаса, верхнюю и нижнюю. На рисунке видно, что верхняя рама имеет перемычку. Здесь она одна, но при конструировании настоящего крыльца нужно учитывать, что такие перемычки должны располагаться из расчета одна на 50-60 см. То же касается и вертикальных перемычек. Таким образом, крыльцу из уголка обеспечивается необходимая жесткость.

Сначала наживляем парой точек одну длинную и одну широкую сторону прямоугольника, затем проводим проверку угольником и уровнем. Повторяем эти процедуры с другими двумя отрезками. Опять же на несколько точек собираем эти два угла в прямоугольник. Теперь еще раз сверяемся с уровнем и проводим уже капитальную сварку рамы. Там, где нужно, навариваем перемычки на каркас крыльца из металла.

Устройство крыльца из металла: вначале собираем верхнюю и нижнюю рамы

Далее нужно собрать получившиеся рамы в одно целое. В углах верхней навариваем вертикальные стойки: прихватываем – проверяем – варим «на постоянку». Потом на стойки так же, в несколько этапов, крепим нижнюю раму. Довариваем на металлокаркас нужное количество вертикальных перемычек. Теперь, опять же при помощи сварки, крепим конструкцию к ножкам, которые забетонированы в земле. Металлическое крыльцо для дома готово. Осталось прикрепить к нему лестничный марш.

Крыльцо частного дома, из металла. Сборка каркаса из уголка

Сборка лестницы для крыльца из металлического уголка

Для постройки нам понадобится уголок 75 и 50 мм, деревянные проступи, саморезы и сварочный аппарат. Также нужно заготовить доски для настила напольного покрытия крыльца. По окончанию строительства мы получим крылечко похожее на то, что вы видите на следующем фото. Кстати, пол на площадке и проступи можно сделать из наваренных на основу прутков арматуры.

Приставное крыльцо, металлическое. Фото конструкции с деревянными проступями

Варим из уголка (50 мм) треугольники: сторона А должна быть перпендикулярна земле и иметь высоту 14-16 см; угол АВ должен равняться 90 градусам; длина стороны В – 18-20 см. Чтобы узнать угол стороны Б натягиваем от нижней лестничной опоры к верхнему краю площадки крыльца бечевку, и измеряем ее угол относительно земли. На стороне В сверлим отверстия для саморезов, которыми будут крепиться проступи.

Замеряем расстояние от нижней лестничной опоры до верхнего края площадки крыльца, по этой мерке из уголка (75 мм) вырезаем две детали. На них монтируем получившиеся треугольники, стороной Б вниз. Расстояние делаем 50 мм. Таким образом, у нас получилось два косоура для лестничного марша. Варим их к нижней опоре и площадке крыльца.

Лестница из треугольного металлопрофиля

Далее из профильной трубы и арматуры варим и устанавливаем простое ограждение для площадки и перила на лестницу. Потом всю конструкцию нужно будет окрасить или покрыть любым защитным составом, который предупредит образование ржавчины на металле. После высыхания крыльца устанавливаем на места проступи и напольное покрытие.

Крыльцо из профильной трубы

Из-за особенностей строения профильная труба жестче, чем уголок, а потому конструкции из нее способны выдерживать значительные нагрузки. Кроме того, из трубы можно изготавливать высокие крылечки, как на следующем фото. Для опор берем квадратные профили, сечением 50-60 мм, для рамы – их же, или прямоугольные 60х40. Для сборки лестницы подойдут профили квадратные, 35-40 мм.

Сборка площадки металлического крыльца

Прежде всего, нам нужно забетонировать в земле опоры для площадки крыльца. Заглубляются они примерно на 40-50 см, это нужно учитывать при расчете количества профиля. После того, как бетон под опорами застынет, можно начинать сваривать крыльцо из металла.

Раму для площадки варим на земле, сверяясь в процессе с угольником и уровнем. Когда все будет готово, поднимаем ее на опоры, наживляем. Проверяем уровнем, и, если есть необходимость, подправляем положение рамы полотком. Обвариваем раму капитально. Если ширина крыльца имеет большую площадь, то придется дополнительно доварить одну или несколько перемычек. Устанавливаем раму на опоры, привариваем, а после зачищаем швы от окалины.

Строим крыльцо из металла. Фото процесса сварки каркаса из профтрубы

Важно: при бетонировании опор передний их ряд заглубляем примерно на сантиметр ниже, чем задний. Таким образом, вы организуете необходимый наклон площадки, что обеспечит отток с нее дождевой и талой воды. Помните, что задержка воды на крыльце может привести к обледенению последнего и созданию травмоопасных ситуаций.

Лестница для крыльца из металлической профильной трубы

Лестничный марш к металлическому каркасу для крыльца вы можете изготовить по инструкции, которая дана для постройки из уголка: со сборкой косоуров. Однако можно обойтись и без них. Лестница собирается следующим образом:

Подготавливаем и свариваем вместе элементы синего цвета.
Варим нижнюю раму, на схеме – желтый.
Соединяем все детали элементами, которые обозначены оранжевым.

Делаем металлическое крыльцо для дачи или жилого дома: сборка лестницы

Для проступей можно использовать доски или арматурные прутки, наваренные параллельно друг другу. В качестве напольного покрытия на крыльцо из металла можно использовать так же доски и арматуру. Иногда применяются цельные или перфорированные листы металла. Последние предпочтительнее, так как на них не задерживается вода. Ограждения и перила можно сделать самостоятельно, из той же профильной трубы и арматуры, как на фото.

Крыльцо железное. Фото постройки из профильной трубы

Крыльцо в частном доме из металла своими руками – Каркас крыльца из металла — Строим лестницу в частном доме

плюсы и минусы, самостоятельный монтаж

Типы крылец из металла: общие свойства

Плюсы и минусы металлического крыльца

Монтаж крыльца из металла

Проектирование

Строительство крыльца из металла

Видео — Железный каркас для лестницы

Видео — Как изготовить лестницу

Ограждение лестницы

Крыльцо своими руками из профильной трубы: как построить

Металлическое крыльцо

Преимущества и недостатки

Проект и материал

Определяем габариты

Фундамент для крыльца

Факторы, влияющие на тип основания

Варианты фундаментов под крыльцо

Стойки

Конструкция из металла

Монтаж тетивы

Ступени

Перила

Сварные швы

Отделочные работы

Навес над лестницей

Козырек из профнастила

Крыша из поликарбоната

Заключение

Конструкция крыльца из металла

Какие конструкции из металла для крыльца наиболее удобны в пользовании

Основная часть – изготовление лестницы крыльца из металла

Изготовление лестничного каркаса из металла с использованием «кобылок»

Построение каркаса лестницы и крыльца на составных тетивах

Изготовление нижней опорной поверхности

Верхняя опорная поверхность крыльца

Ограждение и перила крыльца на основе из металла

Заключение

Содержание:

Строим крыльцо из уголка

Сборка каркаса металлического крыльца

Сборка лестницы для крыльца из металлического уголка

Крыльцо из профильной трубы

Сборка площадки металлического крыльца

Лестница для крыльца из металлической профильной трубы

Добавить комментарий Отменить ответ
