Крыши домов разновидности уклон – 9 основных видов крыш по конструкции: какую выбрать?

Содержание

Дизайн крыши дома: как правильно выбрать форму и уклон

Помимо эстетических качеств, которые можно заметить с первого взгляда, крыша прежде всего должна быть долговечной и надежной. Для того чтобы эксплуатационные характеристики крыши отвечали вашим потребностям, стоит тщательно подойти к выбору её конструкции и формы.

Поговорим об уклоне крыши

Первая классификация крыши проводится в зависимости от уклона – угла наклона плоскости крыши по отношению к горизонту. Кровли бывают плоские – это когда угол наклона не превышает 5°, и скатные, когда угол имеет значение более 20°. Плоская крыша частного дома встречается редко, чаще всего такие постройки оснащаются скатной крышей ввиду практичности этой конструкции и традиционными представлениями об облике дома. Неоспоримым плюсом скатной конструкции является возможность экономии средств путем совмещения стены и крыши с помощью мансарды, ведь строительство 1 м2 стены дороже, чем 1 м2 кровли.

Уклон, необходимый скатной кровле для беспрепятственного отвода осадков, является важнейшей её характеристикой, а также мерой практичности и эстетических качеств. Обычно его значение лежит в диапазоне 15° — 65° и выбирается он с учетом следующих факторов:

  • Климатическая характеристика района строительства. При больших количествах осадков кровлю устраивают крутой, с уклоном не менее 45°. Сухие районы предполагают создание менее крутых скатов. А если участок строительства характеризуется частыми и порывистыми ветрами, целесообразно предусматривать более пологое кровельное покрытие, уклон которого не превышает 30°.
  • Вид кровельного покрытия. Крыши, выполненные с помощью рулонных материалов, должны иметь уклон 2-25°, штучные элементы предполагают наклон не менее 15°, что касается крупноразмерных элементов, таких как шифер и металлочерепица, их удобнее всего укладывать, если угол наклона кровли не ниже 25°ﹾ.
  • Наличие мансардного этажа. Выбор уклона очень важен, ведь при малом его значении места в мансарде будет мало, она будет низкой, а при большом под коньком будет большое неэксплуатируемое пространство. Самый приемлемый уклон для мансарды лежит в диапазоне 38° — 45°. Если уклон не превышает 30°, то крышу лучше оборудовать чердаком.

Увеличение уклона приводит к удорожанию строительства кровли ввиду использования большего количества материалов, ведь стропила удлиняются, а площадь покрытия увеличивается.

Функциональность прежде всего

Первым основным назначением крыши является защита от непогоды – осадков и сильных ветров. Существуют две составляющих надежности кровли: качество кровельных материалов и форма самой конструкции. При выборе формы крыши важно помнить, что большое количество стыков повышает вероятность разгерметизации какого-нибудь одного и возникновения течи.



Конструкция крыши выбирается в соответствии с количеством этажей и планом здания. Если вы планируете оборудовать дом мансардой, стоит выбрать такую конфигурацию крыши, которая обеспечит достаточный комфорт мансардного пространства. Крыша определяет внешний вид здания, поэтому важно соблюсти пропорцию между её размером и габаритами дома, чтобы все строение смотрелось гармонично. Поэтому проекты домов со сложной крышей разрабатываются чаще всего для массивных презентабельных коттеджей. На таких домах она будет смотреться органично, а вот маленький коттедж вряд ли украсит. К тому же опытный архитектор способен красиво обыграть и самые простые проекты домов с односкатной крышей. Украсить её может и кровельный материал высокого качества.

Дизайн крыши домов: разновидности форм

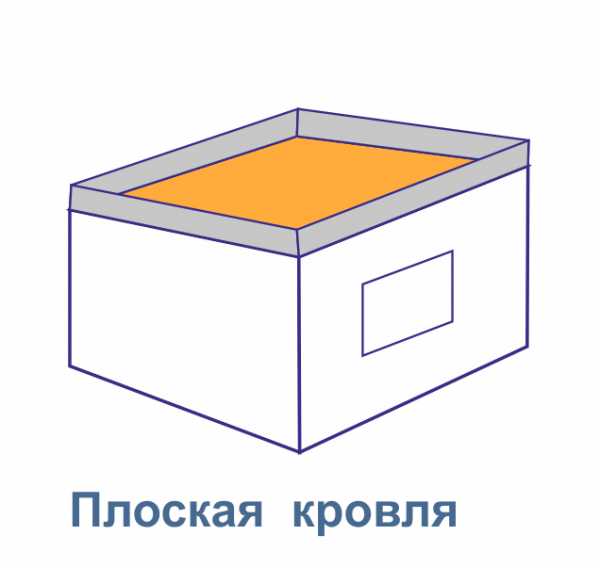

1. Плоская кровля — неоспоримый элемент домов в стиле хай-тек. Такая кровля выгоднее классической, под которой планировался бы чердак, а не жилая мансарда. Ее можно сделать при желании гораздо теплее: заложив гораздо большее количество утеплителя ввиду минимального угла наклона. Она подходит для коттеджей самой сложной конфигурации, для которых скатная кровля окажется слишком изломанной и громоздкой. Более того плоская кровля может быть эксплуатируемой! Здесь можно организовать дополнительную площадку для отдыха. Но для такого вида крыши нужно обязательно предусмотреть систему снеготаяния, чтобы снег не скапливались на ней всю зиму. К сожалению, на сегодняшний день, ввиду невысокой популярной такой конструкции, пока еще мало строительных организаций, которые смогут грамотно реализовать плоскую крышу.

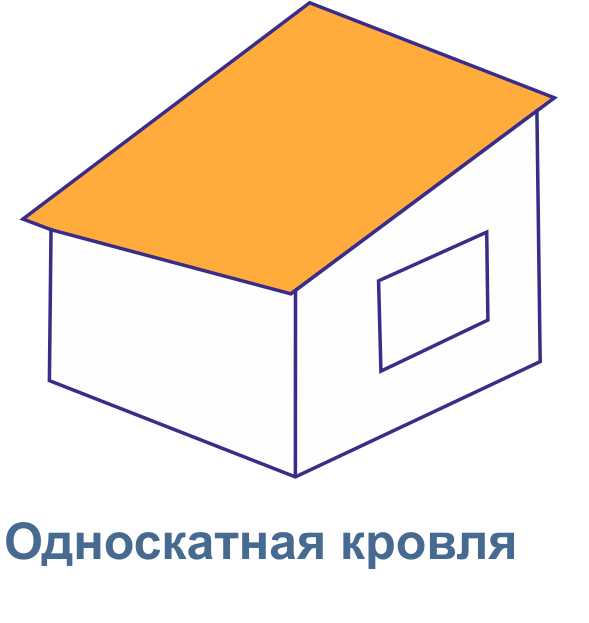

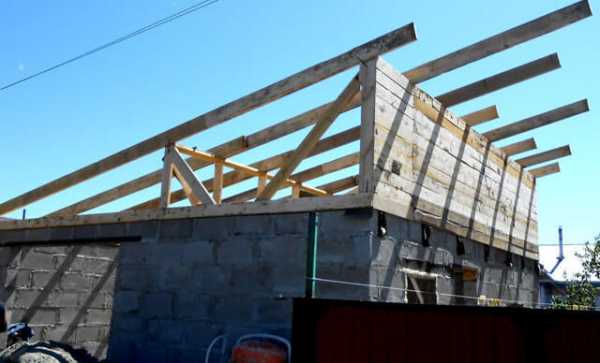

2.  Односкатная кровля самая простая в исполнении. Хорошо подходит для домов с пролетом в 6-8 м. Направление уклона кровли к северу дает преимущество в создании широких окон с южного фасада, а к югу- устройством солнечных коллекторов по всей поверхности кровли. К тому же этот тип конструкции подходит для использования листовых материалов крупного размера. Односкатные кровли хороши как для больших зданий, так и для пристроек – гаража или веранды. Современная архитектура предлагает проекты домов с несколькими односкатными крышами, совмещенными воедино и наклоненными в разных направлениях. Уклон таких конструкций делают небольшим, для того чтобы избежать устройства высоких стен.

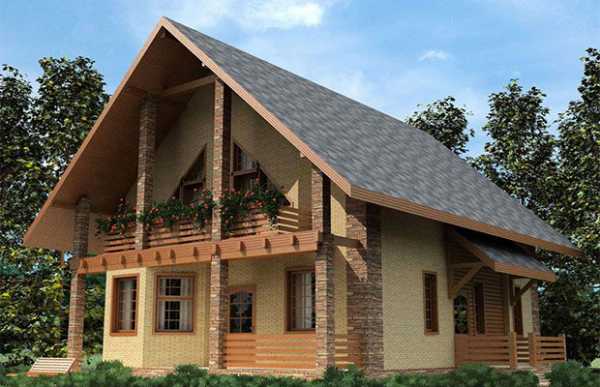

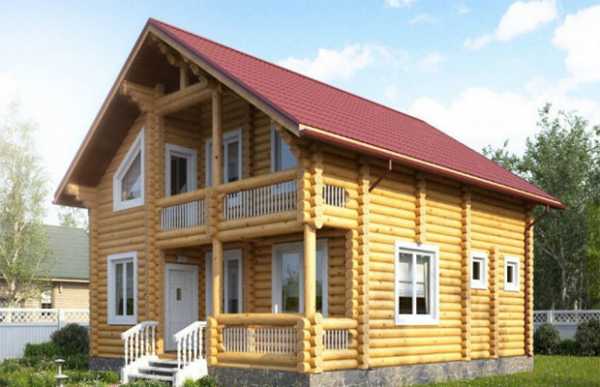

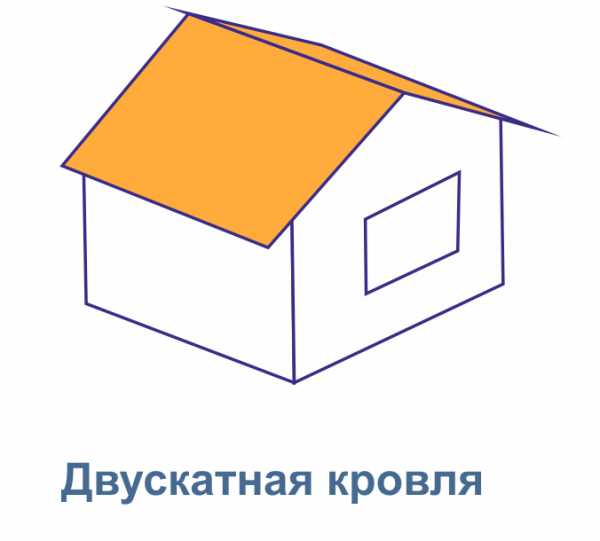

3.  Дом с двускатной крышей, пожалуй, самый экономичный и популярный вариант. Такая конструкция идеально покроет любую постройку прямоугольной формы и особенно хорошо подходит для дома с мансардой, так как окна, расположенные во фронтонах, способны обеспечить достаточный уровень вентиляции и освещенности в мансарде. Для мансарды часто используют вариацию двухскатной крыши – ломаную крышу, отличающуюся более крутым наклоном нижней части (65° — 80°ﹾ по отношению к верхней (25° — 30°ﹾ). Это позволяет создать дополнительную площадь в мансардном помещении.   Сводчатая крыша, выполненная по окружности и любой другой форме, также является двускатной. Такой тип кровли украсит выступающие элементы дома.

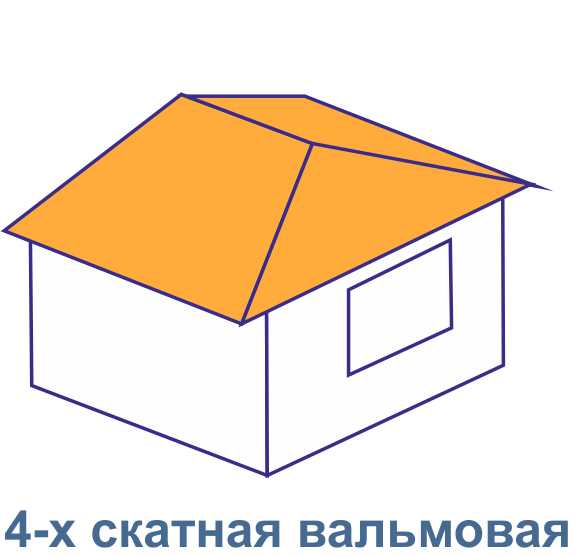

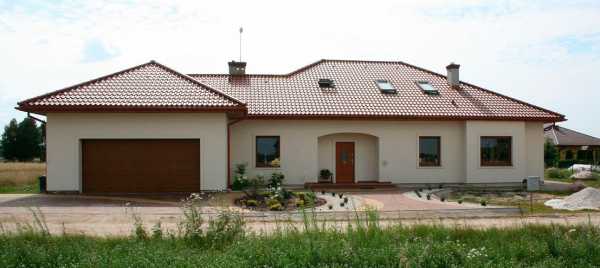

4.  Вальмовая кровля отличается хорошей устойчивостью к ветровым нагрузкам. Чаще всего такой дизайн крыши домов используется для покрытия зданий большой площади и придает дому более солидный вид, по сравнению с двускатной. Конструкция такой крыши сложна и обязательно содержит слуховые и мансардные окна, что обеспечивает достаточное освещение и вентиляцию.

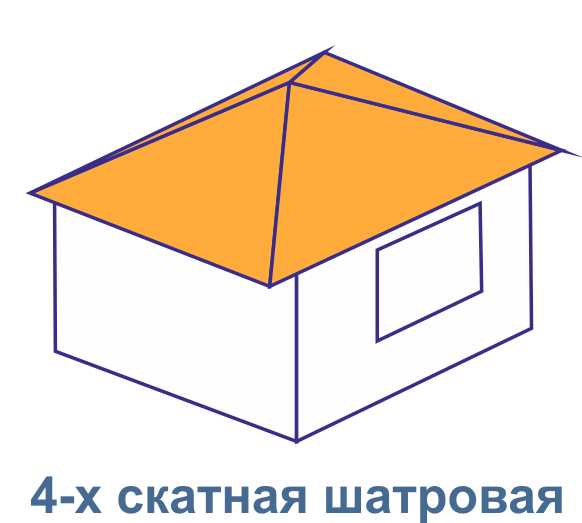

5.   Вариация вальмовой кровли – шатровая крыша используется редко, так как подходит только для зданий квадратного типа – беседок и башен.

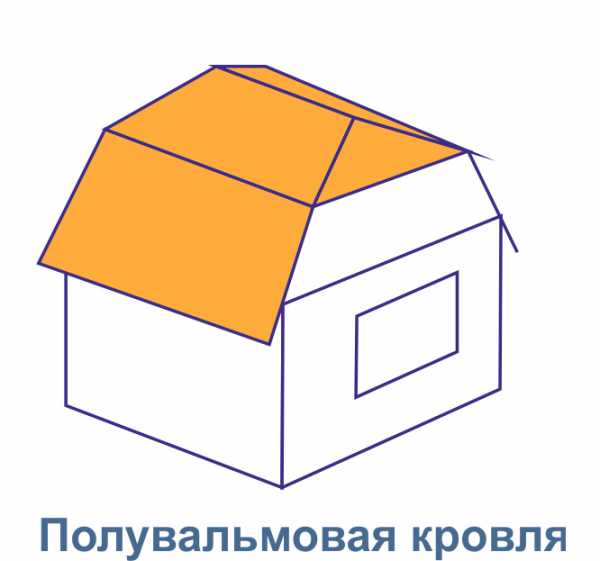

6.   Полувальмовые конструкции надежнее и экономичнее, а мансарда вентилируется и освещается с помощью фронтонов. Такой тип кровли рассматривают как разновидность двускатной.7.   Ломаная вальмовая конструкция объединяет в себе качества обеих этих систем. Применяется для больших презентабельных домов и очень сложна в исполнении. Главными ее достоинством являются выгодное использование полезной площади мансарды и эстетика.



Особенности возведения

Стоимость строительства кровли состоит из затрат на создание несущей конструкции, стоимости подкровельного пирога, материалов самого покрытия и затрат на оплату монтажных работ. Стоимость кровли возрастает вместе с её сложностью, ведь:

  • Для создания стропильного каркаса нужен больший объем деревянных материалов.
  • При увеличении высоты стен для создания надежной опоры под кровлю, также, потребуется большее количество материалов.
  • Изломы и изгибы крыши увеличат расход материала покрытия, подстилающих слоев и доборных элементов, ведь площадь такой крыши будет значительно больше, чем плоской. Именно в изломах, изгибах, кровли риск разгерметизации более высок, и ремонт крыши в таких местах стыкрв будет более трудоемким и дорогим. Таким образом, дом с плоской крышей, проект и его воплощение будут намного дешевле, чем сложная многоскатная конструкция.




  • Монтаж крыши сложной формы более трудоемкий, он потребует привлечения высококвалифицированный специалистов.
  • Для сложной крыши потребуются штучные материалы высокого качества: битумная или натуральная черепица, ведь покрытие крыши металлочерепицей значительно увеличит количество отходов.

Для того, чтобы ваш дом выглядел красиво, гармонично и был надежным и долговечным, уделите особое внимание выбору подходящего типа кровельной конструкции и разработайте дизайн крыши дома. Правильное решение поможет сэкономить средства и обеспечит вашему дому долговечность.


z500proekty.ru

минимальный уклон, какой должен быть, как рассчитать скат

Содержание:

На нашей планете можно насчитать тысячи разновидностей крыш, продиктованных различными архитектурными традициями. В настоящее же время архитекторами было полностью изменено представление о загородном строительстве. Теперь односкатные крыши стали идеалом для сочетания множества их исполнений с дизайном ландшафтов. В этой статье мы расскажем о том, каким должен быть угол наклона односкатной крыши, чтобы ее функциональность соответствовала требованиям самых снежных регионов России.


Расчет постоянных и динамических нагрузок

Определяясь с уклоном односкатной крыши, вначале рассчитывают нагрузки, которые могут на нее приходиться. Бывают они постоянными и динамическими. К постоянным относят массу кровельного покрытия, дымоходы, антенны, тарелки и так далее – так как они всегда являются неотъемлемой частью крыши.


К динамическим или переменным нагрузкам относят такие, которые возникают с некоторой периодичностью. К ним можно отнести: снег, град, присутствие человека со всеми ремонтными инструментами и материалами. К этому еще можно добавить ветер, который способен срывать односкатные крыши из-за парусности кровельного покрытия.

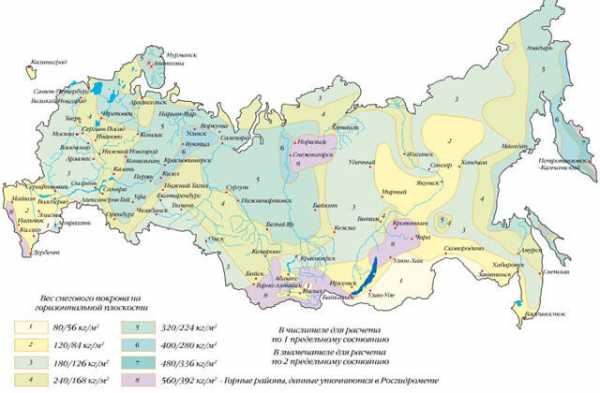

Нагрузки, вызванные снеговыми осадками

Если представить, что угол односкатной крыши будет равняться 30º, в зимнее время на каждый квадратный метр покрытия будет прикладываться усилие в 50 кг. Это все равно, что на каждом квадратном метре будет сидеть по одному человеку.

Если же сделать уклон более чем на 45º, то, скорее всего, на такой крыше снег попросту не сможет задержаться (многое, конечно, зависит от шероховатости кровельного материала). Но для регионов России, расположенных на средней полосе со снегопадами средней интенсивности, достаточно уклона односкатной кровли в 30-35 градусов.

Допустимый минимальный уклон навеса для самостоятельного схождения снега равняется 10º. Максимальный же уклон равен 60º – сооружать крышу с более крутым углом нецелесообразно.

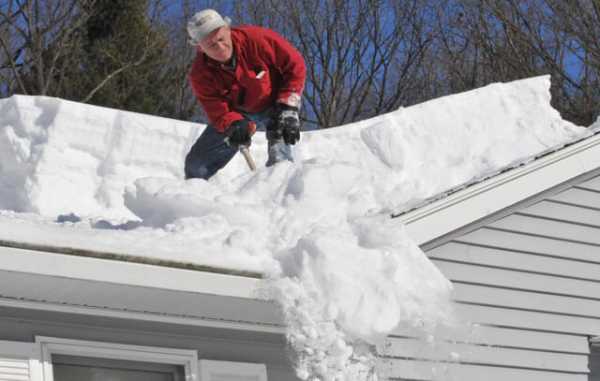

Владельцы односкатных крыш с недостаточным уклоном нередко берутся за лопату. Спасти может лишь площадь покрытия, так как с ее уменьшением, снижается и шанс прогиба кровельного материала.

Ветровые нагрузки

Все обстоит иначе в ветреных районах – с большими углами односкатные крыши из профнастила сооружать – категорически запрещается. К примеру, односкатной крыше с уклоном в 45 градусов приходится сопротивляться силе ветра, превышающей в 5 раз ту, которая действует на скат в 11 градусов. Исходя из этого, имейте в виду, что односкатную крышу сооружать нужно таким образом, чтобы ее низкая часть располагалась к подветренной стороне.

Смешанные нагрузки

Не забудьте дополнительно рассчитать для односкатной крыши и такие показатели, как сочетание кратковременных факторов с негативными непрекращающимися нагрузками. Имеются в виду критические величины, которые могут воздействовать на систему стропил. Многие, как ни странно, довольно часто не учитывают этот фактор, руководствуясь тем, что если крыша выдержит снег, значит, выдержит и любое воздействие ветра.


А представьте, что нескольким людям придется в сильный снегопад под порывами ветра взобраться на крышу. Сможет ли она одновременно выдержать нескольких человек, снежные осадки и сильный ветер? В такие-то моменты и случаются разного рода неприятные происшествия.

Определяемся с минимальным уклоном односкатной крыши

Определяясь с тем, какой уклон должен быть у односкатной крыши, стоит отметить, что здесь присутствуют довольно широкие границы: от 6 до 60 градусов. Все определяется регионом, в котором планируется сооружать дом. Если вы не желаете из года в год страдать от тонн снега, обрушивающихся на вашу крышу, тогда сооружайте кровлю со скатом покруче. А если вы планируете защититься от ветра, то стройте крышу с более пологим уклоном. Многое, конечно же, будет зависеть и от эстетических предпочтений хозяина.

Односкатные крыши с большим уклоном

Чем выше угол такой крыши, тем меньше нужно времени для отвода воды в желоба. На ней не будут скапливаться ни листья, ни различный мусор, а значит, кровельный материал сможет прослужить намного дольше. К тому же, такая крыша внешне будет выглядеть намного эстетичнее, что для многих хозяев будет значить очень много.


Крыши односкатного типа с небольшим уклоном

Естественно, что с крыш с небольшим уклоном дождевая и талая вода уходит медленнее, в итоге она может начинать застаиваться, лед станет застревать в стоках, а также будет скапливаться грязь. Такие крыши быстро покрываются мхом, на них налипает листва. Хуже всего, если кровельный материал имеет шероховатое покрытие.

Определяясь с тем, какой угол должен быть у односкатной крыши, нужно предусмотреть такую конструкцию, чтобы осадки и талая вода на ней не задерживались, а с легкостью скатывались. При низком уклоне вода станет собираться во всех изъянах кровли. И с течением времени она сможет проникать внутрь кровли, порождая немало проблем, таких как сырость, порча утеплителя, а также ржавление металлических узлов каркаса крыши.


Но в данном случае присутствует и положительная сторона: при меньшем уклоне геометрия внутренних комнат становится все ближе к «привычному» кубу. Для многих она легче воспринимается, при этом ее можно использовать с большей отдачей. Это значит, что с меньшим углом наклона крыше потребуется больше гидроизоляции, предотвращающей попадание воды в систему стропил. Здесь нужно будет приобретать защитные покрытия, такие как мембраны, изоляция в рулонах или листах.

При минимальном угле крыши с одним скатом

Довольно часто односкатные крыши с уклоном всего в 3-5 % сооружают инверсионными. Это значит, что такая крыша сможет выдерживать дополнительные усиленные нагрузки: по ней безопасно ходить, на ней можно выращивать сад, или даже применять в виде открытой террасы. Стоит отметить, что есть определенный угол, при котором односкатная крыша может перенаправлять поток воздуха, отводя скопившиеся осадки в нужном направлении.

Какой угол наклона должен быть в том или ином случае

По своей функциональности односкатные крыши разделяют на три главных разновидности: вентилируемые, невентилируемые и смешанные. Каждый из них стоит рассмотреть более подробно.

Конструкция вентилируемого типа

Такими крышами обустраивают закрытые сооружения. В роли вентиляции выступают продухи и специально отведенные просветы между слоями изоляции, через которые воздух уносит капельки влаги за пределы утеплителя.


Без такого вентилирования влага начнет накапливаться внутри утеплительного материала, от чего он начнет отсыревать и разрушаться. Спустя некоторое время придет в негодность весь кровельный пирог. У односкатной крыши вентилируемого типа есть ряд ограничений. Угол наклона такой кровли может находиться лишь в диапазоне от 5 до 20 %, в противном случае, воздушные потоки не смогут достаточно хорошо циркулировать сквозь продухи.

Невентилируемая конструкция

Чтобы понять, какой скат должен быть у односкатной крыши, нужно рассмотреть крышу без вентиляции. Как правило, такие постройки возводят на трассах и хозяйственных сооружениях. Зачастую у таких крыш угол находится в пределах от 3 до 6%, однако, каких-либо жестких ограничений по уклону нет.

Таким крышам вентиляция по большому счету не нужна, так как воздушные массы в помещениях, в которых нет стен или в них широко раскрыты двери, и так довольно хорошо циркулируют, выводя на улицу любые водяные испарения. Хотя, в таких постройках, влага и так сама по себе практически не собирается.


Конструкция смешанного типа

Такие крыши комбинируют характеристики двух предыдущих типов конструкции. В данном случае уклон кровли придается теплоизоляцией. Выходит довольно экономично, но в зимний период потребуется довольно часто чистить кровлю от снега.

Конструкция у такой односкатной крыши несколько иная: кроме профнастила, дополнительно укладывают утеплитель в два слоя и делают качественную гидроизоляцию.

Кроме того, угол определяется типом соединения стропил с мауэрлатом или стенами.

Высчитываем точный уклон ската

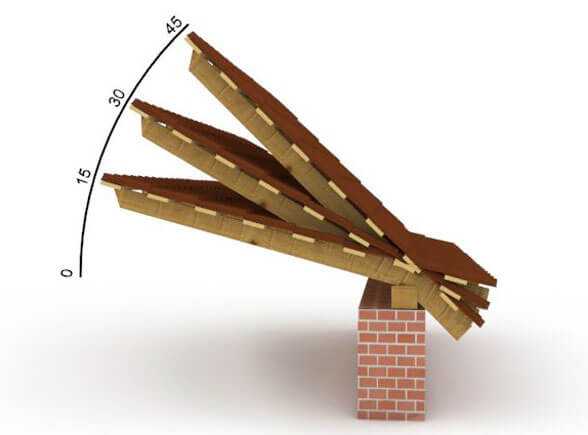

Уклон односкатной крыши представляет собой угол наклона стропила и ската крыши по отношению к горизонтали потолка – исчисляется градусами или процентами.

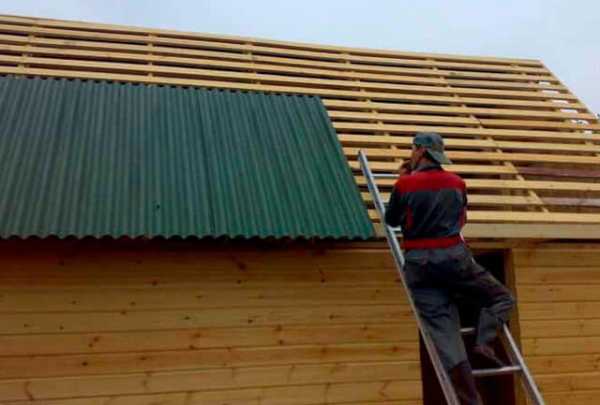

Определяемся с кровельным покрытием

Перед тем как рассчитать угол односкатной крыши, стоит иметь в виду, что современные кровельные покрытия также предъявляют свои требования к допустимым границам уклона односкатной крыши.

У разных кровельных материалов свои допустимые границы:

  • профнастил – 8º-20º;
  • фальцевое покрытие — 18º-30º;
  • шифер — 20º-50º;
  • мягкий тип кровельного покрытия — 5º-20º;
  • металлочерепица — 30º-35º.


Для меньших уклонов вам потребуются бюджетные материалы: рубероид, профнастил и схожие с ними.

Удивительно, но даже для крыш с малым уклоном на сегодняшний день производят все те же кровельные материалы, что и для кровель с уклоном в 30 градусов.

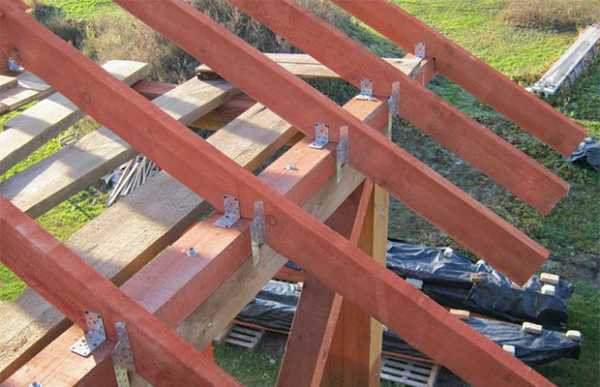

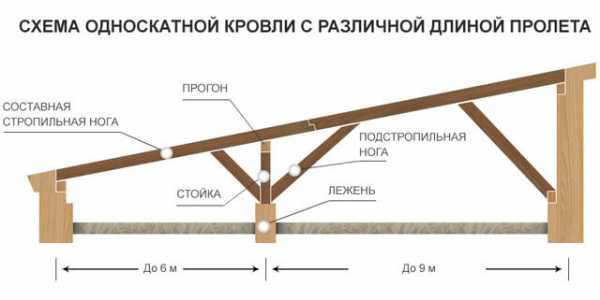

Какую систему стропил выбрать

Тип закрепления стропил на стенах определяется величиной уклона крыши, а также нагрузками, которые будут на нее приходиться.

На сегодняшний день существуют такие виды стропил:

  • Висячие. Самый лучший вариант, если требуется получить максимально жесткое соединение, но отсутствует возможность установить дополнительный упор под боковыми опорами.

Говоря иными словами, присутствуют лишь наружные несущие стены, а перегородки отсутствуют. Можно сказать, что такая система стропил получается весьма сложной, поэтому ее изготовление должно осуществляться с достаточной ответственностью. Нюансы возникают из-за длинных пролетов и распирающего усилия, которое давит на стены.

  • Наслонные. В данном случае вся кровля осуществляет давление, как минимум, на три опоры: две наружные стены и одну, расположенную внутри. Стропила при этом должны быть, как можно плотнее, сечением, как минимум, 5×5 см – для брусков, и 5×15 см – для стропильных ног.
  • Скользящие. Такая конструкция предполагает, что одной из опор под стропила будет служить коньковая балка. А для состыковки ее со стропилами применяются специальные металлические крепежи – «скользячки». Они дают возможность стропильной системе в случае усадки стен перемещаться вперед на очень небольшое расстояние, во избежание появления трещин. Это помогает крыше с легкостью выдерживать даже значительную усадку сруба, без появления повреждений.

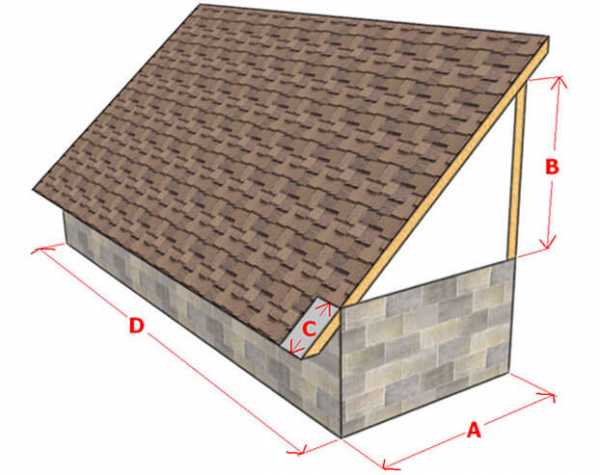

Высчитываем высоту крыши с одним скатом

Для определения высоты возводимой крыши можно воспользоваться одним из трех известных способов:

  • геометрическим;
  • тригонометрическим;
  • онлайн-калькулятором.

Самым простым способом, как рассчитать уклон односкатной крыши, считаются онлайн-калькуляторы. Как правило, они настроены на соответствие СНиПам – «Нагрузка и воздействие» ТКП 45-5.05. Однако стоит учесть, что такой способ лучше использовать лишь в качестве вспомогательного.

Вот мы и разобрались с тем, как определиться с минимальным уклоном односкатной крыши. Надеемся, что вы сделаете правильные подсчеты, и ваша кровля прослужит больше запланированного срока!



kryshadoma.com

Дизайн крыши дома: подбираем форму и уклон


Эстетические качества крыши мы замечаем с первого взгляда. Но важны также её долговечность и практичность. Для обеспечения наилучших эксплуатационных характеристик крыши следует ответственно отнестись к выбору её формы и конструкции.

Стоит поговорить об уклоне кровли

Основным критерием классификации кровли считается угол наклона её плоскости к горизонту — уклоном. Кровля бывает плоской – при этом уклон не превышает значения в 5°, и скатной, когда угол более 20°. Плоская крыша частного дома – явление редкое, ведь традиционное представление о внешнем виде дома связано со скатной кровлей, а практичность конструкции отвечает всем требованиям. Возможность совместить крышу со стеной с помощью мансарды может обеспечить экономию средств, ведь возведение 1 м2 кровли выгоднее строительства 1 м2 стены.

Уклон, призванный обеспечить скатной кровле возможность беспрепятственно отводить осадки, считается её важнейшим свойством. Его обычное значение расположено в диапазоне от 15° до 65°, а его выбор осуществляется с учетом показателей:

  • Климатические условия участка. Если район характеризуется обильными осадками, то кровля делается крутой, уклон составит от 45° и более. Менее крутые скаты можно монтировать в более сухих районах.  В местности, обдуваемой частыми порывистыми ветрами, делается пологое кровельное покрытие с уклоном менее 30°.
  • Вид материала кровли. Рулонные материалы удобно укладывать на скатах крыши, уклон которых составляет 2-25°, крыши, выполненные с использованием штучных элементов должны иметь уклон не менее 15°, крупноразмерные элементы в виде металлочерепицы и шифера хорошо использовать на скатах с уклоном от 25° и выше.
  • Если в доме будет мансарда, важно выбрать правильный уклон, ведь нужно обеспечить достаточно места в мансардном этаже и не создать неэксплуатируемое пространство под коньком. Идеальным уклоном крыши в таком случае будет диапазон от 38° до 45°. Если уклон кровли будет менее 30°, то стоит заменить мансарду чердаком.

Если увеличить уклон при строительстве крыши, это повлечет за собой увеличение площади её скатов и удлинение стропил, что отразится на стоимости строительства удорожанием ввиду потребности в большем количестве материалов.

От функциональности зависит многое

Главной задачей крыши является защита дома от непогоды. Надежность кровли определяется формой её конструкции и качеством материалов, используемых в строительстве. Задумываясь о выборе формы крыши стоит учесть, что увеличение количества стыков повышает вероятность возникновения течи через любой разгерметизированный стык.

Выбор кровельной конструкции определяет план дома и количество этажей. При строительстве здания с мансардой конфигурация кровли должна обеспечивать комфорт в мансардном этаже. Поскольку крыша является важной частью внешнего вида дома, стоит подбирать её в соответствии с размерами постройки, соблюдая пропорцию. Проекты домов со сложной крышей чаще всего предполагают строительство массивных домов, имеющих презентабельный вид. На внушительном здании эта кровля будет смотреться гармонично, но коттедж маленьких размеров вряд ли украсит. Архитектору под силу превратить даже простые проекты домов с односкатной крышей в произведение искусства. Украшением кровли станут высококлассные материалы покрытия.

Дизайн крыши дома: многообразие конструкций

1.  Плоская крыша – обязательная составляющая коттеджей в стиле хай-тек. Возведение такой крыши обойдется дешевле классической (если вы не планируете мансарду). Минимальный угол наклона позволяет заложить любое количество утеплителя, т.е. при желании вы сможете сделать ее гораздо теплее скатной кровли. Ее можно удачно проектировать для коттеджей сложной формы, для которых традиционная скатная кровля будет громоздкой и слишком изломанной. К тому же плоскую кровлю можно сделать эксплуатируемой! Она может стать прекрасным местом отдыха. Но следует учитывать, что для такого тип крыши нужна система снеготаяния, чтобы не накапливать на ней снег всю зиму до весны. На сегодняшний день плоская крыша пока еще не очень популярна, и далеко не все строительные компании могут грамотно реализовать проект с плоской кровлей.

2.  Односкатная крыша является самой простой в исполнении. Отлично работает в домах с пролетами в 6-8 м. Если обеспечить уклона кровельного ската к северу, то можно разместить на южных фасадах широкие окна. Ориентировав его на юг, можно создать солнечные коллекторы на всей поверхности ската. Покрывать такую конструкцию удобно крупнолистовыми материалами. Односкатной кровлей хорошо покрывать как большие постройки, так и пристраиваемые веранды, гаражи. В современной архитектуре все чаще встречаются приемы объединения в единое целое нескольких односкатных крыш, имеющих наклон в различные стороны. При таком решении следует избегать больших уклонов для исключения необходимости строительства высоких стен.

3.  Дом с двускатной крышей можно назвать самым популярным вариантом благодаря его привычному виду и экономичности. Кровля такой формы будет идеальным решением для прямоугольной постройки и особенно для дома с мансардным этажом, ведь во фронтонах можно предусмотреть окна, обеспечивающие достаточный уровень освещения в мансарде и её вентиляцию. Ломаная крыша как разновидность двускатной также будет прекрасным решением для дома с мансардой. Её отличают более крутой уклон в нижней части (65°-80°) относительно верхней (25°-30°). Именно такая особенность создает в мансарде дополнительную площадь. Также двухскатной можно считать сводчатый тип кровли, выполненной по окружности или другой форме. Замечательно подходит для украшения выступающих элементов здания.
Примеры простой двухскатной кровли:


4.  Достоинством вальмового типа крыши является хорошее сопротивление ветровым нагрузкам. Подобный дизайн крыши домов предусматривается для покрытия зданий большой площади и придает дому более солидный вид, по сравнению с двускатной. Сложность такой конструкции заключается в обязательном устройстве мансардных и слуховых окон, но позволяет обеспечить в мансарде достаточную вентиляцию и освещение. Шатровый тип кровли,

являющийся вариантом вальмовой, редок в использовании, по причине его применения для покрытия квадратных в плане построек: башен или беседок.5. Полувальмовый тип кровли зарекомендовал себя более надежным и экономичным, а вентиляция и освещение мансарды осуществляются посредством фронтонов.

6. В основе ломаной вальмовой конструкции лежит принцип объединения характеристик обеих перечисленных форм. Отличается тем, что возводится на презентабельных домах внушительных размеров и является достаточно сложным. Ключевым достоинством является возможность выгодного использования большей полезной площади на мансарде.


Особенности строительства

Затраты на возведение крыши складываются из стоимости возведения несущей системы, создания подкровельного пирога, стоимости самого материала для покрытия кровли и оплаты работы строителей. По мере увеличения сложности конструктива кровли возрастает и её стоимость, поскольку:

  • Создание системы стропил потребует применения большего объема древесины.
  • Необходимость увеличить количество материалов при возведении стен большей высоты для обеспечения надежной опоры кровле.
  • Увеличение площади крыши по сравнению с плоским вариантом ввиду монтажа изгибов и изломов и, как следствие, большая потребность в материалах, составляющих подстилающие слои и доборах.  Как мы уже говорили все изломы и стыки грозят возможностью разгерметизации, что увеличит впоследствии затраты на ремонт. Поэтому дом с плоской крышей, проект и его реализация обойдутся заказчику дешевле многоскатной сложной конструкции.



  • Сложная форма кровли потребует более квалифицированного и сложного монтажа.
  • При покрытии крыши сложной формы штучными материалами важно обеспечить их высокое качество и использовать натуральную и битумную черепицу. Использование металлочерепицы чревато увеличением отходов при монтаже.

Если вы хотите получить долговечный, красивый и надежный дом, имеющий гармоничный вид, ответственно подходите к выбору типа кровли и тщательно подберите дизайн крыши дома. От правильности этого решения будет зависеть долговечность вашего жилища и возможность денежной экономии.


z500.com.ua

Уклон кровли — от чего зависит и как рассчитать

Крыша дома может иметь разную форму, а также различный уклон кровли. Причем угол уклона кровли чаще всего обусловлен не эстетическими соображениями, а практической стороной и определенными требованиями. Ведь от того, насколько острой или плоской является крыша, зависит ее прочность и правильное функционирование. Поэтому уклон рассчитывают, учитывая все необходимые параметры.

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле. Для скатных крыш он как правило колеблется в пределах от 11 0 до 45 0. При строительстве надо просчитать, каким должен быть этот угол. А для этого необходимо обратить внимание на следующие вещи.

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра. Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие. А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Важно: несмотря на то, что плоскую крышу называют именно плоской, уклон ей все же необходим. Минимальный уклон для плоской кровли составляет 1 градус или 1,7 %.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

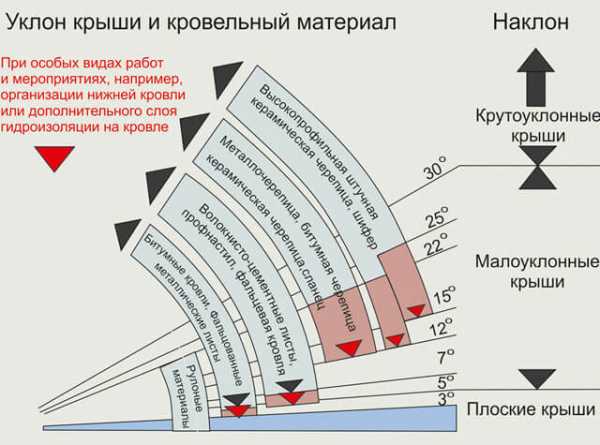

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Самый маленький угол наклона скатов кровли из металлочерепицы равен 15 градусам (по данным некоторых производителей металлочерепицы — 14 градусам). При небольших уклонах некоторые производители рекомендуют промазать каждый стык листов герметичным и водостойким, не боящимся мороза составом. Однако опытным путем было выявлено, что более всего снег любит залеживаться на металлочерепичных крышах с уклоном от 20 до 35 градусов. Слишком малый уклон также плох – вода не успевает стекать с крыши, давя на кровлю и подтекая под стыки при слишком сильных ливнях. Несколько исправит ситуацию только выбор черепицы с увеличенной высотой волн.

Профлист (профнастил)

Ну, а минимальный уклон кровли из профлиста имеет несколько меньшее значение – 12 градусов. Маленькие углы наклона требуют двухволнового нахлеста, а углы от 15 градусов – нахлеста в 20 сантиметров. Шаг обрешетки увеличивается с увеличением уклона. У почти плоских крыш делают сплошную обрешетку, т. к. при скоплении большого количество снега может произойти прогиб кровли.

Гибкая черепица (мягкая кровля)

Обрешетка под гибкую черепицу представляет собой сплошное основание сделанное из листов фанеры или ОСП. Минимально допустимый уклон скатов для данного кровельного покрытия составляет не менее 11 градусов.

Материалы на битумной основе

Для таких мягких покрытий минимум составляет всего ничего – около двух градусов. Совсем маленький угол наклона требует увеличения количества слоев кровли (потому что для плоских крыш крайне важна хорошая влагозащита). Если же мы предусматриваем лишь 1 или 2 слоя покрытия, придется сделать наклон ската не менее 15 градусов.

Еврошифер (Ондулин)

Для этого материала минимальный уклон скатной кровли невелик, составляет он 11 градусов. Но при работе с ондулином на крышах с небольшим уклоном есть одно условие: нужна обрешетка сплошного типа.

Глиняная черепица и асбестоцементный шифер

Для данных кровельных материалов требуется уклон скатов равный 22 градуса. При этом нужно внимательно относится к расчету системы стропил, так как нагрузки от тяжелого материала будут немалыми. А если приплюсовать к ним слой снега или мощные порывы ветра, то и вовсе получим повышенные требования к опорной системе кровли. И еще надо отметить, что уменьшение уклона влечет за собой увеличение нагрузок на стропила.

 Как произвести расчет уклона кровли: несколько рекомендаций

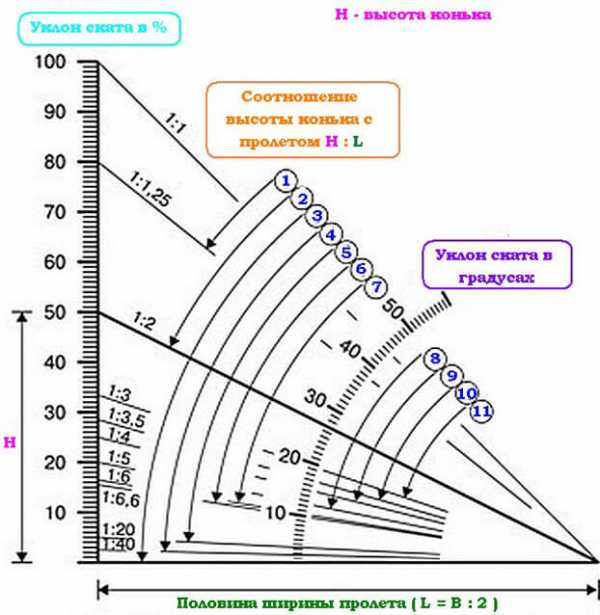

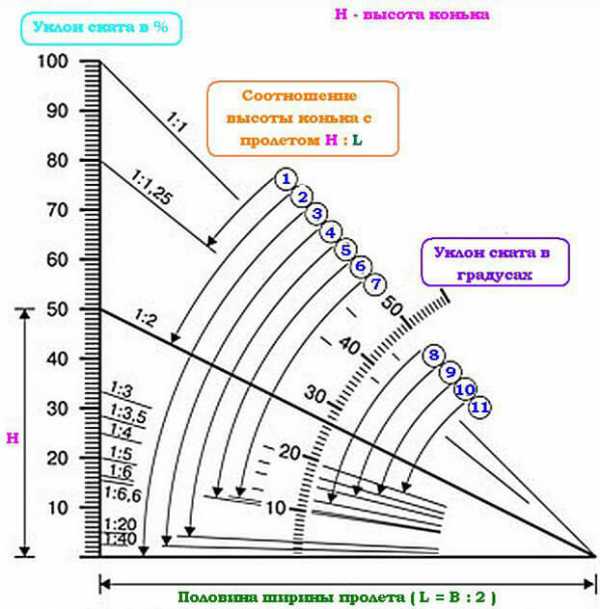

Теперь рассмотрим как посчитать угол наклона кровли. Начнем с того, что уклон, как уже отмечалось выше, может измеряться в градусах и процентах. Иногда неопытные застройщики их путают, что приводит к ошибкам в расчетах. А ведь эти значения отнюдь не являются равными. Впрочем, будучи внимательным и пользуясь специальными таблицами, можно произвести быстрый перевод величин.

Соотношение градусов и процентов в уклоне крыши

Градусы, 0Проценты, %Градусы, 0Проценты, %Градусы, 0Проценты, %
11,71628,73160,0
23,51730,53262,4
35,21832,53364,9
47,01934,43467,4
58,72036,43570,0
610,52138,43672,6
712,32240,43775,4
814,12342,43878,9
915,82444,53980,9
1017,62546,64083,9
1119,32648,74186,0
1221,12750,94290,0
1323,02853,14393,0
1424,92955,44496,5
1526,83057,745100

#1. Уклон, измеряемый в градусах, есть реальный угол между перекрытием и стропилом. Его можно подсчитать, разделив высоту конька (над плоскостью перекрытия) на половину ширины крыши. Если крыша имеет ломаную форму, то берется часть ширины дома, находящаяся под данным участком крыши. К примеру, дом имеет простую крышу шириной 10 метров. Конек имеет высоту 2 метра. Делаем расчеты. Делим 2 на 5, получив 0,4. В проценты перевести просто: умножим число на 100. Выйдет 40 процентов.

#2. Можно пойти еще более простым путем. Зайдя в интернет, найти онлайн сервис с калькулятором для расчета кровельного уклона (их в Сети предостаточно). Вводим необходимые значения. Это ширина здания и высота конька. Параллельно вам и длину стропил мгновенно подсчитают. Принцип работы подобных калькуляторов основан на том, что, по сути, все крыши состоят из двухскатных, которые рассчитываются как обычный треугольник.

#3. И еще один способ – он годится для тех, кто больше верит своим рукам и глазам, чем расчетам. Надо просто взять и измерить уклон, используя для этого нехитрый прибор – уклономер (иначе, угломер). Сегодня существует множество вариантов исполнения данного прибора, как аналоговых так и цифровых.


Электронный угломер, которым можно измерить угол наклона ската крыши.

#4. Так как ширину дома изменить никак нельзя, то варьировать наклон плоскости крыши можно изменением высоты конька. Естественно, лишь тогда, когда и стены дома, и его фундамент надежны, а их прочность имеет запас. После выбора оптимального для себя уклона застройщик может определить, какой высоты ему нужен конек. В помощь ему имеются специальные таблицы с коэффициентами, на которые следует умножить одну вторую от ширины перекрытия (уклон задан).

#5. На практике высоту конька можно определить достаточно просто. Берем и размечаем две внешние стены дома (вдоль них будет расположен наш скат). Шнур натираем мелом и туго натягиваем между этими метками. Отмеряем у шнура центр, и в этой точке ставим планку. Она должна стоять строго перпендикулярно плоскости перекрытия (для точности проверим это с помощью угольника).

Меняя положение бечевки относительно планки (двигая ее вверх), стараемся достичь нужного нам уклона. Для этого периодически проверяем величину угла от стены. Как только необходимый результат достигнут, ставим отметку на планке. Отпилив этот кусок, делаем шаблон для опор конька. Если же опоры не нужны, то на каждом из торцов крыши определяем высоту стыковки двух стропил, закрепив рейки с натянутым шнуром.

Вам будет интересно

srbu.ru

Как рассчитать оптимальный угол наклона крыши?

Каждый потенциальный домовладелец должен знать, как рассчитать угол наклона крыши загородного дома или дачи, ведь от угла наклона зависит не только стоимость кровельного материала и строительных работ, но и сама безопасность проживания. Правильная геометрия кровли позволяет сэкономить на стройматериалах и создать конструкцию, препятствующую накоплению на крыше снеговых шапок и ледяных глыб, обрушение которых может повредить и строению, и домочадцам. Поэтому в данной статье мы приведем методики расчета оптимального угла наклона ската.

1

Разновидности крыш для частного дома – выбираем оптимальный вариант

В жилых домах можно использовать четыре основные разновидности крыш. Односкатный вариант подойдет пристройке или флигелю, но совершенно не смотрится на основном строении. Единственный настоящий плюс данного типа – это минимальный расход кровельного материала, но с безопасностью тут могут быть проблемы. На плоском скате задерживается практически весь выпавший снег, поэтому такие крыши чистят вручную, выбираясь на скат.

Для двускатной крыши не требуется построение сложного каркаса

Щипцовый вариант, построенный на основе двух скатов, позволяет создать безопасную кровлю, с которой будут сходить снеговые шапки любой толщины. Кроме того, двускатная крыша выглядит очень презентабельно и не требует строительства сложного каркаса. Вальмовый вариант и его производные – это четырехскатная конструкция со сложным каркасом и относительно небольшим расходом кровельного материала. Построить такую конструкцию способны далеко не все специалисты – обилие стыков (особенно в мансардном или полувальмовом варианте исполнения) требует больше умения и времени на сборку кровли. Ведь в случае ошибки она будет течь, затапливая жилой дом.

Многощипцовый вариант – это многоскатная конструкция сложной формы. Такой вариант построят лишь опытные кровельщики. На многощипцовую крышу уходит больше стройматериала и времени, что делает этот вариант самым дорогим из возможных. Причем усложненная форма (у такой кровли бывает пять и более скатов) может как украсить, так и перегрузить экстерьер жилища, создавая ощущения избыточной сложности, вызывающей чувство раздражения у людей с тонким архитектурным вкусом.

И если выбирать по соотношению простоты конструкции и проводимых расчетов, объема используемого стройматериала и презентабельности экстерьера, то лучшим вариантом будет щипцовая кровля с двумя скатами. Именно такую конструкцию мы и будем рассматривать, пытаясь понять, как рассчитать угол наклона крыши для загородного дома или дачи.

2

Общие сведения о конструкции крыши – знакомимся с терминологией

Перед вычислением оптимальной геометрии крыши для понимания процесса и применяемой терминологии вы должны ознакомиться с ее конструкцией. Это не отнимет много времени, поскольку выбранный нами вариант состоит из 7 оригинальных элементов:

  1. 1. Мауэрлата – бревна в основании каркаса, которое укладывают на несущую стену.
  2. 2. Конька – верхней грани кровли. В нашем случае это не совсем деталь, а место сопряжения скатов кровли.
  3. 3. Лежня – балки под коньком крыши, укладываемой на одном уровне с мауэрлатом.
  4. 4. Стойки – вертикальной балки, соединяющей лежень и коньковый прогон (балку под верхней гранью).
  5. 5. Стропила – балки, опирающейся на мауэрлат и коньковый прогон крыши.
  6. 6. Обрешетки – чередования продольных реек, укладываемых поверх стропил и образующих основу каркаса для ската крыши.
  7. 7. Подкоса – балки, укладываемой под прямым углом к стропилу и протянутой до точки сопряжения стойки и лежня.

В основании каркаса лежат бревна, которые размещаются на несущих стенах (мауэрлата)

Общее число элементов зависит от их функционального назначения. Например, лежень у крыши всегда один, а мауэрлата – как минимум два. Число стропил всегда парное и равно количеству подкосов. Ну, а число стоек определяют, разделив сумму стропил на два. Ведь на каждую пару стропильных ног приходится только одна стойка. А теперь о самом главном – вычисляемые нами углы кровли образуются плоскостью основания (горизонталью) и линией стропила, уложенного под углом к мауэрлату.

3

Что влияет на величину угла уклона кровли

Технически наклон крыши может изменяться в пределах от 0 до 90 градусов. В первом случае у нас получится плоская кровля, а во втором – односкатная (второй уклон должен быть меньше 90°).

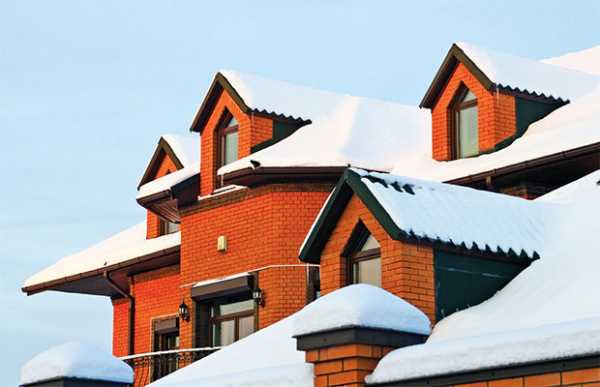

Снеговая нагрузка — важный фактор для определения угла наклона крыши

Геометрия крыши с двумя скатами и углами отличается от предельных значений, но не может быть любой, возможное значение уклона стропил определяют под влиянием следующих факторов:

  • Ветровой и снеговой нагрузки. Правильный уклон должен помочь сэкономить на строительстве каркаса. Ведь чем выше такая нагрузка, тем больше понадобится стропил, стоек и подкосов.
  • Типа кровельного покрытия. Каждая разновидность конструкционного материала кровли накладывает ограничение на минимальное и максимальное значение вычисляемого угла.
  • Стоимости строительных материалов – чем меньше уклон, тем дешевле конструкция. Ведь если уклон крыши равен нулю, то площадь ската равна габаритам кровельного перекрытия. А с увеличением уклона растет и площадь ската. И если вы выбрали дорогой стройматериал, то правильный уклон поможет сэкономить на его покупке.
  • Габаритов самого строения – высота конька должна соответствовать расстоянию между мауэрлатами. Иначе вы получите искаженные пропорции и нарушите эстетику экстерьера дома.

Причем все упомянутые выше факторы взаимосвязаны, поэтому их рассматривают только в комплексе, когда высчитывают оптимальную геометрию кровли. Как это сделать? Об этом мы поговорим ниже по тексту.

4

Как определить оптимальный уклон – вычисления в градусах

Оптимальный угол наклона двухскатной крыши не должен приводить к увеличению снеговой и ветровой нагрузки, искажать экстерьер дома и вынуждать покупать больше кровельного и строительного материала. Поэтому для определения его величины мы будем последовательно двигаться по всем упомянутым параметрам, подбирая оптимальный размер для каждого из них. После чего мы вычислим уклон по среднему значению и допустимым пределам для кровельного материала.

Наиболее оптимальный угол наклона двухскатной крыши — около 37 градусов

Для ветровой нагрузки оптимальный уклон – это 0 градусов. В этом случае он не добавляет высоты строению. Поэтому все многоэтажные дома имеют плоскую кровлю. Кроме того, нулевой уклон дает минимальную площадь ската. В этом случае она равна площади перекрытия (потолка или пола). Для снеговой нагрузки оптимальный угол – это 60 градусов. Крыши с такими углами не накапливают снег на скатах, что позволяет не принимать во внимание снеговую нагрузку как таковую. В итоге средний уклон по снегу и ветру равен 30 градусам ((0+60)/2). Эта величина лежит за пороговым значением (25 градусов), позволяющим уменьшать расчётную снеговую нагрузку на 30 процентов и не наращивает нагрузку от ветра.

Оптимальный экстерьер дает соотношение высоты стойки и расстояние между мауэрлатом и лежней в пропорциях 3:4 или 1:1 (в случае с эксплуатируемой кровлей). То есть тангенс угла уклона в данном случае будет равняться 0,75 (3/4) или 1,0 (1/1), что соответствует углам 37 и 45 градусов. Средний угол по экстерьеру и ветровой/снеговой нагрузке равен 37,5 градусам ((30+45)/2), что соответствует оптимальной пропорции 3:4 (соотношение между высотой конька и половиной ширины строения со стороны фронтона).

То есть оптимальный угол ската должен находиться максимально близко к 37 градусам. Причем в заснеженных регионах его можно приблизить к 45 или даже 50°, а в южных областях – уменьшить до 30°. Ведь снеговая и ветровая нагрузка даже в средней полосе России соотносятся в пропорции 4:1. На квадратный метр кровельной конструкции в среднем давит около 200-210 килограмм снега или эквивалент 35-40 килограмм ветра. Поэтому противодействие снегу в наших широтах будет более актуальным.

С точки зрения кровельных материалов угол 37° позволяет использовать при обустройстве крыши такие разновидности, как двухслойный рубероид (толь), оцинковка с фальцами, шпунтованная черепица, шифер.

Как видите, под этот угол можно подобрать материал на любой вкус и кошелек. С позиции рационального использования пространства этот угол выгоден еще и тем, что обустроенная внутри крыши мансарда даст не менее 4 квадратных метров полезной площади на каждый метр длины лежня, а площадь внешнего покрытия будет колебаться в пределах 13 м2 на метр длины конька. То есть 37° будут выгодны еще и с экономической точки зрения.

obustroen.ru

минимальный уклон крыши, малоуклонная шиферная кровля, скат с небольшим, маленьким уклоном, какой должен быть

Содержание:

Правильно обустроенная крыша является залогом надежности и комфорта всего здания. Особое значение имеет угол уклона кровельных скатов, расчет которого проводится на этапе проектирования. Давайте рассмотрим, как определить угол наклона крыши в градусах, не прибегая к сложным вычислениям и громоздким приборам.

Влияние различных факторов на выбор угла наклона

На степень уклона кровли влияет дизайн конструкции всего дома. Кроме того, это зависит также от кровельного материала. Некоторое значение имеют также климатические условия данного региона. К примеру, если строительство ведется в местности с частыми дождями и снегопадами, минимальный уклон крыши рекомендуется, как 45-60 градусов. Таким образом достигается уменьшение нагрузки снежного покрова на кровельную конструкцию: снежные массы просто не смогут там скапливаться, сползая вниз под собственным весом.


Если же местность характеризуется сильными ветрами, то оптимальным вариантом в таком случае будет малоуклонная кровля с низкой парусностью. Обычно речь идет об углах 9-20 градусов. Что касается универсального показателя, то он находится где-то между двумя указанными параметрами, и соответствует 20-45 градусов. Такой угол уклона дает возможность широкого выбора кровельного материала.

Какая бывает кровля

Хозяйственные и подсобные постройки чаще всего оснащаются односкатной кровлей. Особой дизайнерской оригинальности она не несет, подкупая своей дешевизной и скоростью монтажа. Все, что потребуется – соорудить две отличающиеся по высоте стены, и переложить их кровлей. Угол уклона подобных конструкций в основном находится в пределах 9-25 градусов, а для покрытия нередко используют профнастил. Так как чердак здесь отсутствует, может быть выбран минимальный скат крыши. Однако не стоит забывать о необходимости вентиляционного подкровельного пространства.


Наибольшей популярностью пользуются двухскатные крыши, состоящие из пары плоскостей (скатов), соединенных по одной линии. Фронтоны (торцы конструкции) могут оформляться дверями, для входа на чердак или проведения ремонтных мероприятий. Там же могут располагаться вентиляционные отверстия (продухи). В настоящее время набирают популярность вальмовые крыши, обладающие значительным эстетическим потенциалом. Показатели уклона кровли здесь могут быть самыми разнообразными: все зависит от личного вкуса и выбранного проекта.


Чаще других используют четырехскатную разновидность вальмовой конструкции, где два ската имеют треугольную форму. При возведении вальмовых крыш допускается использование практически любого кровельного материала. Хотя приходится иметь дело с конструкцией высокой сложности, однако потраченные усилия с лихвой окупаются красотой и эффектностью.

Мансардная крыша является усложненной разновидностью вальмовой: в данном случае за цель ставится создание оптимальных условий для использования чердачного пространства для обустройства жилой комнаты. Это предусматривает проведение работ по надежному утеплению и пароизоляции. Мансардное помещение формируется системой ломанных скатов, с довольно значительными углами наклона. Чаще всего здесь имеются слуховые окна, несущие как практическую, так и эстетическую функции. В обязательном порядке осуществляется инсоляция пространства.

Климатический фактор

Выбирая оптимальный угол уклона, в учет нужно взять климатические особенности местности. Если в регионе случаются частые сильные ветры, то оптимальнее использовать крышу с небольшим уклоном. Если этого не сделать, то из-за повышенной парусности конструкция может повредится и даже разрушиться. Что касается возможности усиления крыши с крутыми скатами, то это обычно сопровождается значительными финансовыми вложениями.


Если в регионе случаются сильные снегопады, крыша с маленьким уклоном будет не эффективной. Наклон скатов следует увеличить, что обеспечит снеговым массам быстрое сползание вниз под собственным весом. Таким образом удается избежать значительного увеличения нагрузок на кровельную конструкцию.

Для местностей с обильными солнечными периодами рекомендуются минимальный уклон кровли из шифера, что позволит максимально уменьшить нагреваемую поверхность. Нередко в таких случаях для защиты от перегрева темных рулонных материалов на плоские скаты насыпается слой гравия. Лучше всего для такой крыши выбрать угол уклона не более 5 градусов, грамотно расположив сточные отверстия.

Минимальный уклон для некоторых кровельных материалов

Выбирая кровельный материал, следует внимательно ознакомиться с его эксплуатационными характеристиками и рекомендациями к использованию.

Для каждого из материалов рекомендуется свой оптимальный показатель наклона:

  • Штучные материалы (шифер, черепица). Минимальный уклон шиферной кровли — 22 градуса. В таком случае влага не будет иметь возможности скапливаться в области стыков, что грозит последующим просачиванием внутрь.
  • Рулонные материалы. Здесь большое значение имеет число слоев укладки. Если используется три слоя, наклон выбирается в пределах 2-5 градусов. Двухслойная укладка потребует увеличения угла до 15 градусов.
  • Профнастил. Уклон металлической кровли должен быть не меньшим, чем 12 градусов. Малые углы предусматривают необходимость дополнительной герметизации стыковочных участков.
  • Металлочерепица. Наклон скатов — не менее 14 градусов.
  • Ондулин. От 6 градусов.
  • Мягкая черепица. От 11 градусов, при чем обустройство сплошной обрешетки является обязательным.
  • Мембраны. Универсальное покрытие, применяемой на самых различных кровлях. Минимальный скат кровли – 2 градуса.


Определяя, какой должен быть минимальный уклон крыши, следует учесть несущие способности кровельной конструкции. Важно, чтобы она могла эффективно противостоять всем внешним нагрузкам, характерным для данного региона. Различают постоянные (вес кровли и ее оснащения) и временные (атмосферные воздействия) нагрузки.

Угол уклона оказывает непосредственное влияние на сооружение обрешетки. Минимально наклонные скаты рекомендуется оснащать сплошной обрешеткой, или использовать шаг 350-450 мм. Кроме того, плоская кровля потребует дополнительного времени на обустройство отвода воды с ее поверхности. Для этих целей используется система уклонов. На крышах большой площади нередко монтируют систему аварийного слива воды, на случай превышения водными потоками возможностей основных стоков.


Так как кровельные материалы довольно дорогие, выбирать их нужно очень тщательно, учитывая все достоинства и недостатки. Важно из всего разнообразия представленных в продаже вариантов выбрать наиболее оптимальное покрытие для своего дома. Процесс возведения кровли также должен быть организован максимально ответственно, так как даже минимальные погрешности в процессе расчета угла наклона может иметь самые плачевные последствия. Хорошо еще, если удастся отделать небольшим ремонтом или переделкой. Нередко бывает так, что неправильно рассчитанная кровля во время сильного ветра или снега претерпевает значительные повреждения и разрушения. Это может привести не только к серьезными финансовым потерям, но и к травмам живущих в таком доме людей.

Пример расчета ската крыши

Приступая к расчету уклона кровельных скатов, следует внимательным образом изучить климатические особенности местности, где планируется сооружение дома. Во время сбора информации можно обратится к опыту соседей, взяв на вооружение их конструктивные изыскания. Чем больше в регионе осадков, тем угол уклона делают большим; чем более сильные ветра – меньшим. Если говорить об экономических соображениях, то наименьший расход материала наблюдается при сооружении крыш с наклоном 10-60 градусов.

Чтобы определить высоту конька кровли и расположение стропилин, используют или угольник, или специальную формулу расчета. Здесь величину, равную половине ширины пролета, следует умножить на специальный коэффициент. К примеру, если дом имеет ширину 10 м, а угол наклона его кровли – 25 градусов, для расчета высоты поднятия стропил половина ширины (5) умножают на соответствующий коэффициент (0,47). В результате получается 2,35: именно это является рекомендуемой высотой поднятия стропил. Список коэффициентов, в зависимости от угла наклона, содержит специальная литература.


Древняя поговорка «семь раз отмерь – один раз отрежь» вполне справедлива и для организации кровли. Особое значение имеет правильность расчетов наклона ее скатов. Если угол наклона кровли будет высчитан неправильно, последствия могут быть самыми печальными. Самый распространенный дефект — протекание кровли в местах стыков отдельных элементов укладки. Обычно это случается во время сильного дождя и весеннего таяния скопившегося на крыше снега. Более серьезными последствиями ошибок в расчете угла наклона является повреждение или разрушения крыши под воздействием ветровой или снеговой нагрузки.

Если принимается решение возвести дом своими силами, но уверенности в проведении расчетов по организации кровли нет, лучше всего обратится к опытным специалистам, которые смогут составить оптимальный проект. В дальнейшем строительные работы можно осуществлять самостоятельно, используя точные расчеты.



kryshadoma.com

Форма и уклон крыши


На долговечность покрытия дома влияет много факторов: теплоизоляция, материал крыши, надежность стропил, правильная установка ендовых и желобов. Однако есть еще такое понятие, как форма и уклон крыши, оказывающее существенное влияние на эксплуатационные характеристики всей конструкции.

Какие бывают формы крыш

Формы скатных крыш

Чтобы успешно защитить здание от непогоды и сильных ветров крыша должна иметь качественный кровельный материал и оптимальную форму, которая обеспечит минимальное количество стыков, которые иногда приводят до разгерметизации одного из них и образованию течи. Кроме того, при планировке покрытия нужно учитывать количество этажей здания, оборудование дома мансардой, эстетический вид всего строения и пропорции между ее размерами и габаритами здания, чтобы все выглядело гармонично. По своей форме выделяются несколько типов крыш: плоская кровля, односкатная, двухскатная, вальмовая, полувальмовая и ломаная вальмовая кровля.

Плоская кровля

Зона отдыха на плоской крыше

По своей конструкции плоская кровля хорошо подходит для домов в стиле хай-тек (высокие технологии) так как она выгодней крыш под которыми планируется чердак, а не мансарда. С практической точки зрения ее можно лучше утеплить, заложив гораздо больше теплоизоляционного материала из-за отсутствия наклона. Нельзя не упомянуть, что на крыше такой формы можно оборудовать площадку для отдыха, разбить цветник и даже огород. Однако в виду того что в зимний период на ее поверхности будет накапливаться снег, нужно предусматривать система для его таяния. Плоские кровли в наше время мало популярны, поэтому строительные организации мало уделяют внимания этой форме.


Односкатная кровля

Односкатная крыша

Конструкция односкатной крыши не представляет особой сложности и хорошо подходит для зданий с шириной в 6 — 8 метров. Если наклон выполнить с северной стороны, то это дает возможность устраивать широкие фасадные окна с юга, а уклон на южной стороне позволит монтировать по всей ширине крыши солнечные коллекторы.

Односкатная форма крыши позволяет использовать для ее покрытия листовые материалы крупных размеров. Универсальность кровли заключается в том, что она подходит как для крупных строений, так и для гаражей, и веранд. Возможны конструкции кровли с несколькими односкатными крышами, которые имеют небольшой наклон и совмещены воедино.

Двухскатная кровля

Двухскатная крыша

Всем знакомый тип, который является самым экономичным и подходит для здания любой прямоугольной формы, особенно если планируется обустраивать мансарду, где очень удобно располагать окна во фронтонах. Для чего лучше использовать конструкцию ломаной двухскатной крыши, которая отличается тем, что в нижней части уклон составляет 65 — 80º, а в верхней — 25 — 30º, из-за чего можно увеличить размер помещения мансарды.

Вальмовая, полувальмовая и ломаная вальмовая кровля

Вальмовая крыша

Эти типы крыш отличаются хорошей устойчивостью к ветровым нагрузкам и используются для домов с большой площадью, придавая им более солидный вид в отличие от двухскатной крыши. Конструкция данного типа сложна и не обходится без мансардных и слуховых окон, которые обеспечивают достаточную освещенность и вентиляцию. Вариацией вальмовой крыши является шатровый тип, который применяется для беседок и башенок.

Полувальмовая крыша является разновидностью двухскатной, поэтому дешевле и надежнее, а мансарда освещается и вентилируется расположением окон во фронтонах. Ну и самый сложный тип — это ломаная вальмовая крыша, сочетающая в себе свойства обеих систем: вальмовой и полувальмовой. Очень сложна в монтаже и применяется для презентабельных домов. Основным преимуществом ее является расширенная площадь мансарды и эстетический вид.

Уклон крыши

Зависимость уклона крыши от материала покрытия

Под уклоном понимается угол наклона кровли к горизонту. Если этот угол меньше 5º крыша считается плоской, а когда угол наклона составляет более 20º крышу уже называют скатной. Плоский вариант встречается весьма редко, за исключением когда есть практическая необходимость такого обустройства либо этот выбор продиктован местными традициями.

Скатные конструкции отличаются большей выгодой, так здесь представлена возможность экономии средств за счет совмещения помещений здания и мансарды, учитывая что 1м² основного жилья стоит дешевле чем 1м² кровли. Правильно выбранный угол уклона оказывает качественное отведение осадков с крыши, а также придает ей эстетический вид. Практически угол уклона находится в диапазоне 15 — 65º и зависит от климатических условий местности, вида кровельного покрытия и наличия мансарды. Рассмотрим все по порядку:

  • Если среднегодовое количество осадков велико, то угол наклона должен быть крутым и составлять не менее 45º. Если здание расположено в засушливых районах, то, естественно, этот угол будет меньше. Для территорий где часто «гуляют» сильные порывистые ветра, угол уклона не должен превышать 30º.
  • Для рулонных материалов покрытия уклон может быть от 2 до 25º, а для штучных — до 15º. Крыша, которую планируется покрыть такими крупными элементами как шифер или металлочерепица, будет хорошо укладываться при угле наклона до 25º.
  • При планировке мансардного помещения не обойтись без уклона в 40 — 45º, так как при малом угле будет недостаточно места в помещении мансарды, а при большем будет оставаться пустое пространство под коньком. Ну а если уж нет возможности выдержать угол не более 30º, то в этом случае придется обойтись простым чердаком. Может это кому-то и лучше, потому что большой уклон кровли требует больше материалов покрытия, дополнительных расходов дерева на устройство стропил и как следствие, больших финансовых затрат.

remontzhilya.ru
