Вентиляция кровли в частном доме, обустройство вентиляция крыши, этапы работ

27 Мая 2018 2018-05-27

2268

Время чтения 11 минут

Прочитать позже

Отправим материал на почту

Распечатать

При строительстве дома необходимо обязательно продумать качественную вентиляцию кровли. Это одна из основных задач проектирования и возведения долговечного жилища. Без хорошей вентиляционной системы вся кровельная конструкция очень быстро придет в негодность. От влаги в первую очередь пострадают все деревянные элементы, что уже снизит степень безопасности и комфортности здания. Потом начнет разрушаться материал кровельного покрытия. Разберемся подробнее в вопросах о выводе вентиляции на крышу дома и о естественной вентиляции кровли.

Вентиляция кровли частного дома

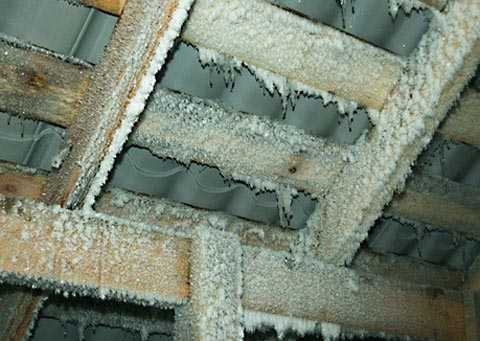

Откуда в кровельном «пироге» берется влага

Кровля жилого здания представляет собой сложную систему, состоящую из деревянного каркаса, кровельного покрытия, а также слоев гидроизоляции, пароизоляции, теплоизоляции. В целом качественно возведенная кровля – это герметичный пакет. Но на деревянные элементы и утеплитель все равно попадает влага. Дело в том, что внутрь кровельного пирога проникает воздух, содержащий водяной пар. При перепаде температур пар в виде конденсата оседает на поверхностях внутренних слоев.

Даже сквозь самый надежный паробарьер из паро и гидроизоляции немного воздуха все же проникает внутрь «пирога». Кроме того, воздух может попадать через «дышащие» стеновые материалы, такие как поризованные блоки, дерево или ячеистый бетон. Поэтому оседания конденсата избежать невозможно. Особенно сильно это явление проявляется при выпадении осадков или во время туманов, когда концентрация влаги в воздухе заметно повышается.

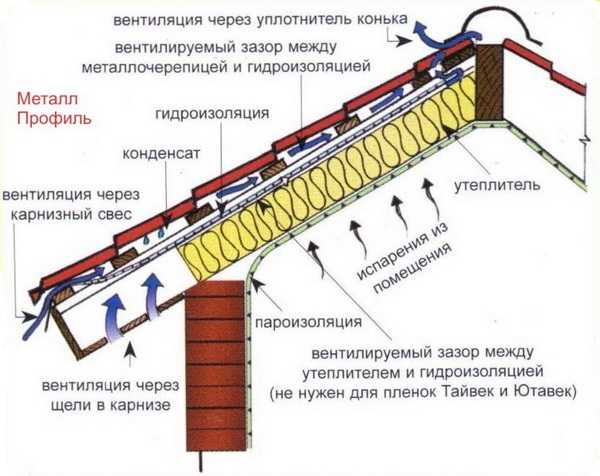

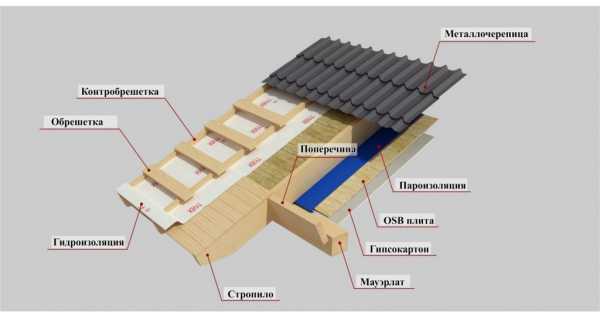

Кровельный пирог коттеджа

Предназначение кровельной вентиляции

Система вентилирования кровельной системы выполняет одновременно несколько важных функций, благодаря которым повышается комфортность проживания в доме и продлевается эксплуатационный срок крыши.

Основная функция вентиляции заключается в удалении из подкровельного пространства паров, которые поднимаются из жилых помещений. В процессе вентилирования циркулирующий воздух не допускает скопления влаги на внутренней поверхности кровельного пирога, откуда она может проникать внутрь кровли.
Движение воздушных масс в кровле обеспечивает не только выветривание лишней влаги, но и равномерное распределение температуры. В результате все элементы «пирога» достаточно хорошо прогреваются во время отопительного сезона. Поэтому кровля с хорошей вентиляцией меньше обрастает сосульками, которые создают дополнительную нагрузку на покрытие.
В летний период вентиляция необходима для охлаждения кровли. Особенно это важно для домов с мягким кровельным покрытием, которое сильно нагревается и может даже при высоком уклоне скатов оплавляться и сползать.

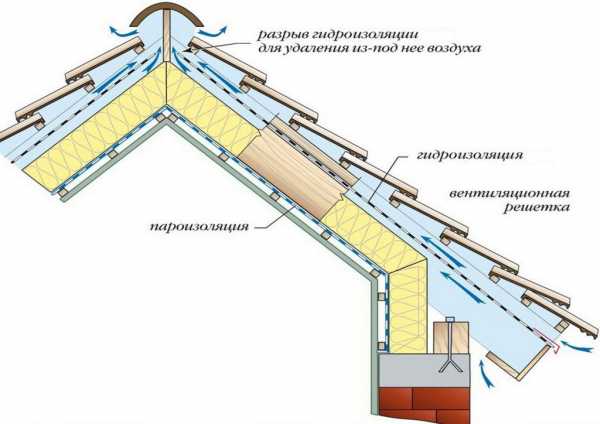

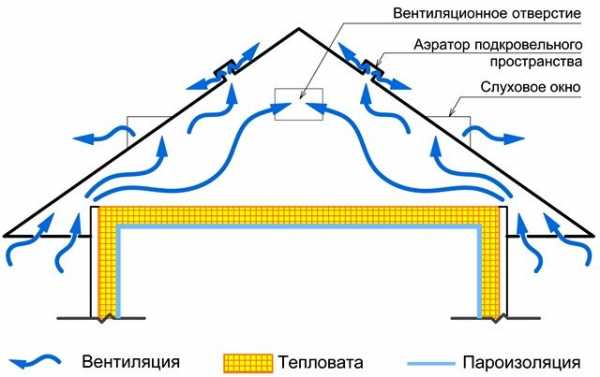

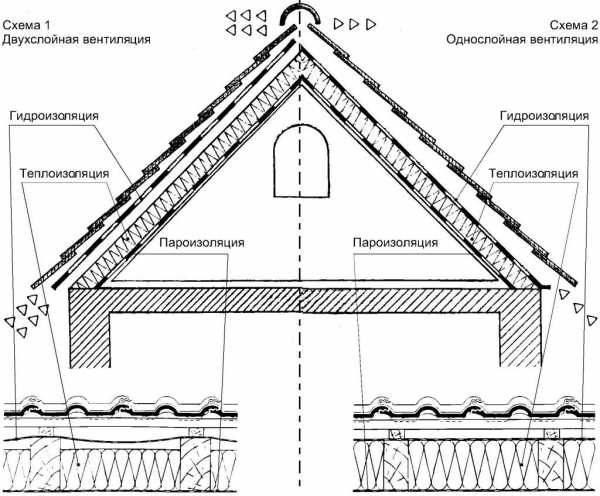

Схема вентиляционной системы кровли

Естественная и принудительная вентиляция

Для своего долгого и бесперебойного функционирования, обе разновидности вентиляционных систем требуют тщательных расчетов, которые и покажут, какой из них лучше использовать с точки зрения эффективности и экономичности. Специалисты при расчетах обязательно учитывают особенности этих систем.

Естественная вентиляция

Осуществляется за счет конвективного потока, который возникает вследствие взаимодействия теплых и холодных воздушных масс. Чтобы такая вентиляция работала, нужно собрать кровельный пирог с просветом (минимум 5 см) между нижним гидроизоляционым слоем и слоем кровельного покрытия.

Эффективная естественная вентиляция крыши возможна при правильном проектировании и грамотной работе строителей. Создать условия для нее непросто. Нужно тщательно просчитать систему обрешетки и контробрешетки, и обеспечить непрерывность вентилируемого контура. Но самое главное – необходимо предусмотреть вентиляционные отдушины. Их должно быть минимум два в коньковой зоне и столько же в зоне карниза.

Воздух в подкровельном пространстве нагревается, и естественным путем поднимается вверх, где вытесняется наружу через коньковые отдушины. Свежий воздух поступает через карнизные отверстия. Благодаря этому процессу конденсат не оседает на поверхности кровли.

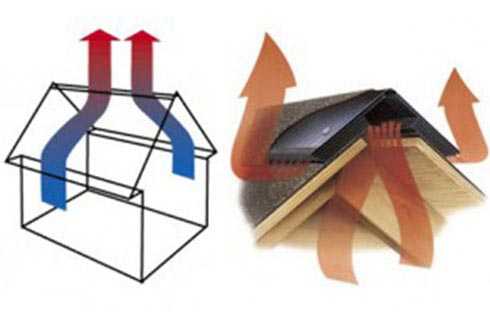

Естественная вентиляция кровли

Если уклон скатов небольшой, в зимний период коньковые отдушины могут быть закупорены снегом. Чтобы это предотвратить, нужно установить вдоль конька специальные трубы, которые будут возвышаться над уровнем снега.

Принудительная вентиляция

Так как для организации искусственной вентиляции требуется дополнительное оборудование, то с технической точки зрения это более сложный вариант. Есть редкие исключения, когда спроектировать принудительное вентилирование проще, чем рассчитать естественное, но это все-таки исключения, подтверждающие правило.

Она получила распространение в результате того, что, во-первых, в моду вошли низкие и совсем плоские кровли, в которых просто невозможно создать естественную вентиляцию. Во-вторых, появились новые строительные технологии, позволяющие автоматизировать и усовершенствовать обслуживание коттеджей.

Принудительные системы устанавливаются не только в домах с плоской кровлей, но и в домах, которые по тем или иным причинам невозможно обеспечить кровельными отдушинами. В последнее время все чаще солидные коттеджи со стандартными крышами оборудуют принудительной вентиляцией, так как она надежнее естественной.

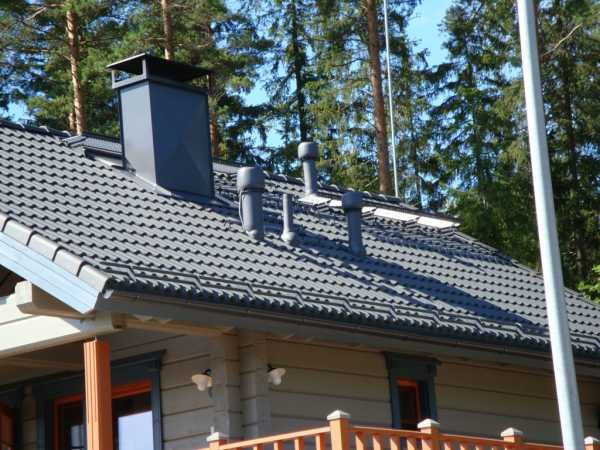

Принудительная вентиляция кровли

Принудительная вентиляция может осуществляться путем установки в коньковую отдушину вентилятора. Для этого нужно протянуть в верхнюю часть кровли провод. Второй вариант – установка специальных приспособлений, повышающих интенсивность движения воздуха.

На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Способы обустройства вентиляции

Обеспечить кровле вентилирование можно разными способами. Выбор варианта обустройства зависит от архитектурного решения проектировщика.

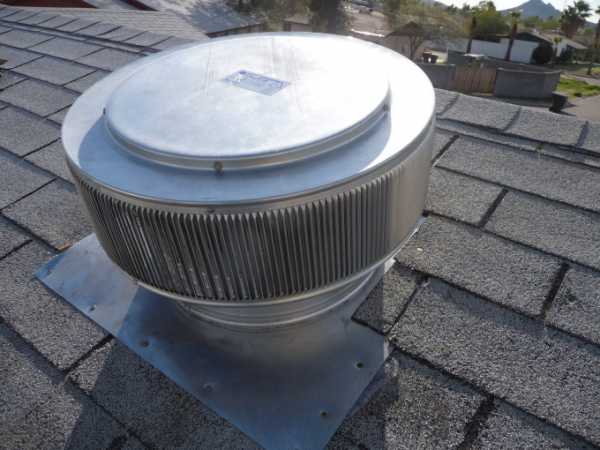

Аэраторы

Установка кровельных аэраторов – это самый распространенный вариант. Аэратор представляет собой деталь из небольшого отрезка трубы с плоским основанием для установки на поверхности и зонтиком, закрывающим верхнее отверстие трубы от попадания осадков. Внутрь помещен защитный фильтр.

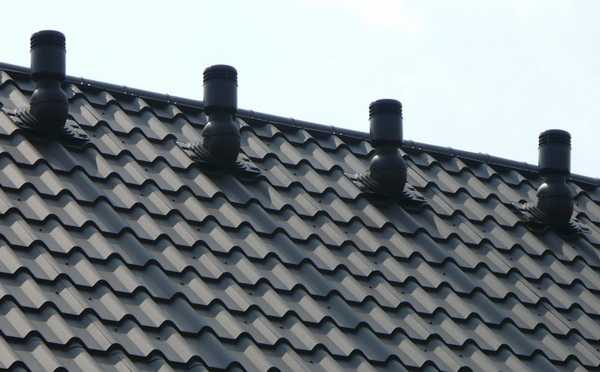

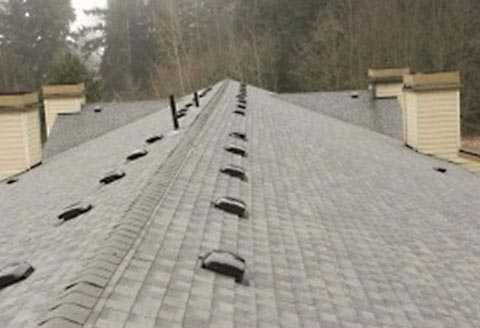

Кровля с аэраторами

Аэраторы можно устанавливать по различным схемам. Вариант расположения этих устройств зависит от типа кровли и степени влажности в регионе. Обычно аэраторы располагают возле конька. Можно установить их точечно. Специалисты считают, что самым эффективным является монтаж непрерывного желоба аэраторов, протянутого по всему ребру крыши. Желательно устанавливать вентиляцию данного типа одновременно с обустройством вентиляционной системы всего здания.

Преимущество аэраторов в том, что они не нарушают дизайн дома. Кроме того, при их применении кровельное покрытие не должно быть герметичным, то есть его можно укладывать без применения специальной ленты и монтажной пены.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Вентилируемый карниз

Использование вентилируемого карниза обеспечивает доступ воздуха в подкровельное пространство. В результате кровля хорошо проветривается, к тому же лучше работает вся вентиляционная схема здания. Карниз для проветривания крыши может быть обустроен разными способами:

использование софитов для подшивки кровли;
установка вентиляционных решеток;
установка над карнизными свесами специальных элементов с продухами.

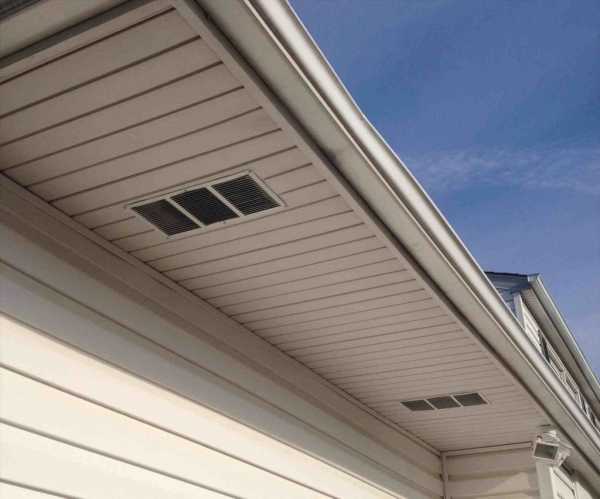

Вентиляционная система с вентилируемым карнизом

В местах установки каналов вентилирования карниза не прокладываются утепляющие материалы. Для их защиты от осадков применяются элементы водосточной системы и снегозадержатели.

Слуховое окно

Вентилирование при помощи слухового окна, это тоже достаточно распространенный вариант. Вентиляция крыши дома данным способом кроме всего прочего способствует повышению эстетичности фасадов. По форме окна могут быть различными, и важно еще на этапе проектирования продумать такой вид окон, который будет соответствовать общей стилистике здания.

Слуховые окна, это достаточно дорогостоящие в строительстве элементы крыши. Но у них есть свои неоспоримые преимущества – высокая эффективность как вентиляционной системы и эстетичный внешний вид.

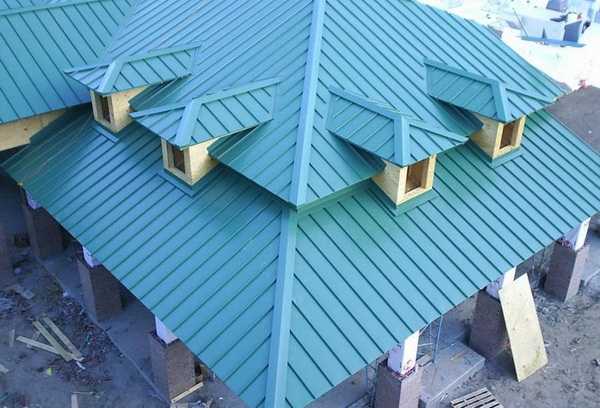

Мансардная кровля со слуховыми окнами

Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию подкровельного пространства.

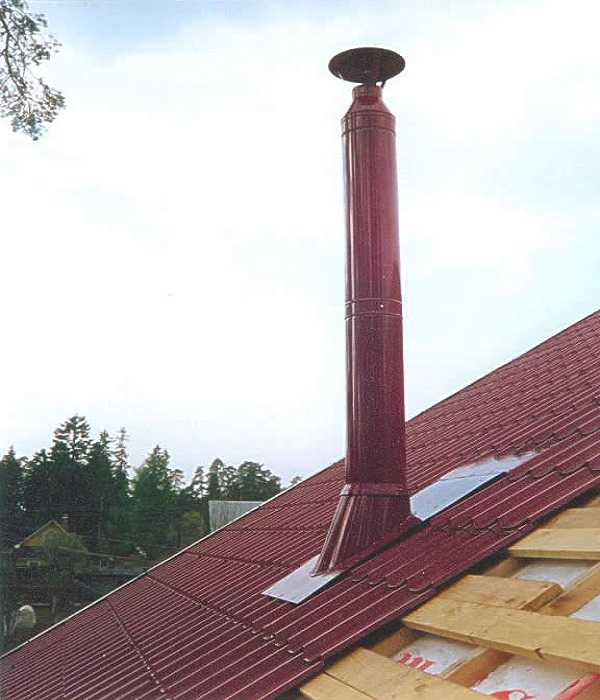

Вентиляция кровли из металлочерепицы и профнастила

Это самые распространенные кровельные материалы в нашей стране. Они очень удобны по технологии применения и цене. Изготавливаются по одной технологии и отличаются, прежде всего, формой. Профнастил выглядит менее эффектно, но при этом имеет по всей длине ребра жесткости.

В процессе обустройства металлочерепичной или профнастильной кровли возникают сложности с вентилированием. Дело в том, что эти материалы абсолютно паронепроницаемы и теплопроводны. Они быстро нагреваются и остывают, в результате чего на внутренней стороне собирается много конденсата. Но и эти материалы позволяют создать качественную кровельную вентиляцию — вентиляцию кровли, которая продлевает эксплуатационный срок всего здания.

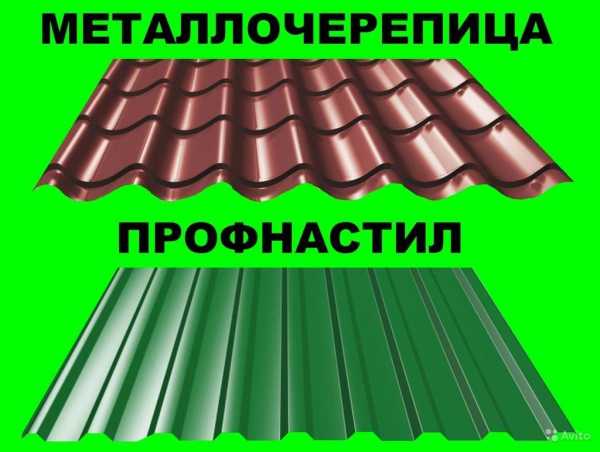

Профнастил и металлочерепица

Производители металлочерепицы и рофнастила выпускают специальные дополнительные элементы, при помощи которых обустраиваются вентиляционные проходы. Главное доверить обустройство кровли специалистам, которые продумают хорошую вентиляционную систему. Поскольку данные материалы не очень хорошо удерживает тепло, при их применении предусматриваются дополнительные слои гидро и теплоизоляции. К тому же сами эти кровельный материалы нужно с особой тщательностью защищать от влаги. В связи с этими особенностями кровли из металлочерепицы и профнастила часто оснащают принудительной вентиляцией.

Вентиляция кровли из мягкого покрытия

Мягкая кровля под воздействием высоких температур может вздуваться и оплавляться. Поэтому для нее так важно иметь вентиляцию, которая не будет не только устранять влагу из кровельного пирога, но и охлаждать крышу в период летней жары. Обычно вентиляция крыши, кровля которой выполнена из битумной черепицы, обустраивается при помощи аэраторов (вентилей).

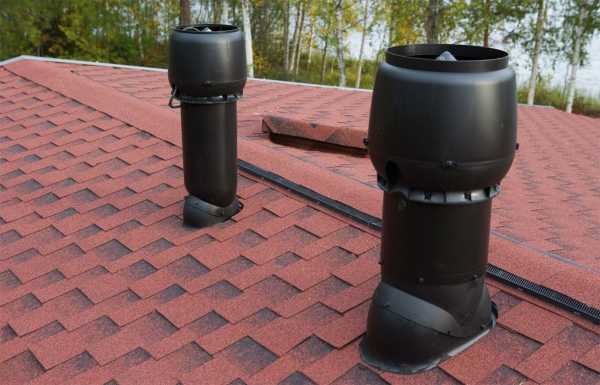

Вентиляция кровли при помощи вентилей (аэраторов)

Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию коттеджа.

Вентиляция мансардной кровли

Вентиляционная система мансардной крыши выполняет дополнительную функцию – регуляция температурного режима в помещениях верхнего уровня дома. Она проектируется более тщательно, чем вентиляция кровли над чердаком. С другой стороны кровельный пирог мансарды проще защитить от влаги, так как мансардные помещения в отличие от чердачных отапливаются и хорошо проветриваются.

Для удаления конденсата из кровельного пирога мансарды в большинстве случаев принудительная вентиляция крыши не требуется. Но между гидроизоляционным и теплоизоляционным слоем обязательно предусматривается пространство для беспрепятственного прохождения воздуха.

Как правильно сделать вентиляцию в кровле мансарды

Если чердак перестраивается в мансарду

Простой чердак с целью расширения жилого пространства можно переоборудовать в мансарду. При этом кровля обычно перестилается. Изоляционные и кровельные материалы заменяют на более качественные. Обустраивается более эффективная вентиляция кровельного пирога. Однако если изначально крыша очень хорошо уложена, можно ее немного усовершенствовать не разбирая.

В любой кровле есть как минимум совсем небольшой просвет в обрешетке. Его нужно превратить в вентиляционный канал. Это достигается путем монтажа в плоскость кровли специальных труб, через которые будет выветриваться пар. Ближе к коньку крыши проделываются отверстия с расчетом по 1 трубе на 50 кв. метров кровли. Каждый такой элемент должен быть защищен от попадания осадков. В результате установки системы продухов из труб вентиляция на крыше станет более интенсивной.

Как чердачную кровлю без вентиляционного зазора превратить в мансардную

Этапы работ

Процесс обустройства вентиляционной системы любой кровли состоит из нескольких основных этапов. Первым делом необходимо предусмотреть наличие вентиляционных элементов в схеме кровельной системы. После этого, во время сооружения кровли делают кровельные вентиляционные каналы и отверстия. В случае принудительной вентиляции устанавливают специальное вентиляционное оборудование. На последнем этапе вентиляционные отверстия обеспечивают зашитой от попадания осадков и грязи.

Это может быть интересно! В статье по следующей ссылке читайте про кровлю для крыши.

Заключение

Кровля частного дома должна хорошо вентилироваться, иначе элементы кровельного пирога будут подвергаться негативному воздействию конденсата. Они быстро утратят свои первоначальные технические характеристики, и возникнет необходимость из замены. Кроме того, без качественной вентиляции крыши в помещениях дома будет сыро, а на отопление потребуется больше энергозатрат. Поэтому очень важно грамотно запроектировать и правильно возвести кровлю с эффективной системой проветривания, учитывая при этом тип конструкции крыши, вид кровельного материала, климатические условия региона и другие важные факторы.

Прочитать позже

Отправим материал на почту

Распечатать

m-strana.ru

Как правильно сделать вентиляцию на крыше

Правильная вентиляционная система должна работать самостоятельно, обеспечивая естественное движение воздуха снизу вверх. Таким способом получается нормализовать циркуляцию воздушных масс, отвечающую за вентилирование дома и подкровельного пространства.

О типах вентиляции, устройствах для ее обеспечения и о том, как можно сделать вентиляцию на крыше самостоятельно – данная статья.

Типы вентиляции

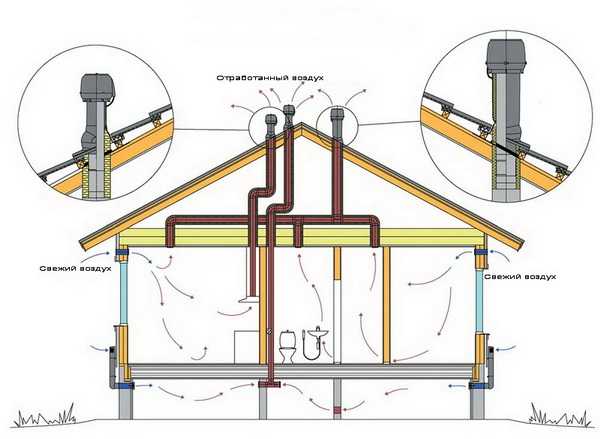

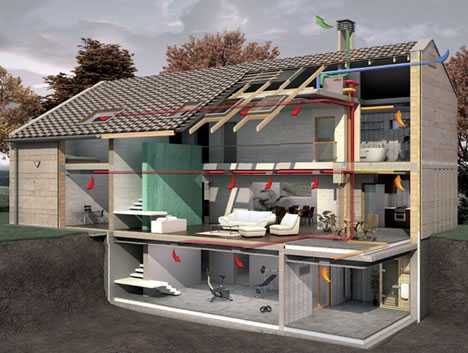

Согласно строительным нормам, каждый жилой дом должен обеспечиваться, как минимум, тремя вентиляционными каналами:

фановым – для отвода воздуха из канализации.
кухонным, подвальным, каналом для того, чтобы выводить воздух из ванной или жилых комнат – эти элементы обеспечивают вентиляцию дома и нормализуют микроклимат в помещениях, отводят отработанный воздух с повышенным содержанием влажности, гарью или кухонными запахами и прочее.
каналом для вентиляции кровли, который нужен для проветривания кровельного пирога и чердачного помещения.

Важно! Способы и места установки вентиляционных каналов могут быть разными, но чаще всего принято выводить их на крышу.

Установлено, что естественная тяга будет достаточной для вентилирования дома при высоте труб более двух метров. Именно поэтому, чаще всего, трубы устанавливают на крышах домов. Кроме привычных круглых труб могут использоваться квадратные короба или шахты, плоские аэраторы или компактные дефлекторы – все эти элементы нужны для усиления воздушного потока.

Правильное устройство вентиляционной системы легко проверяется ее работоспособностью. Качественная вентиляция крыши в зимнее время должна препятствовать промерзанию кровельного пирога, образованию наледи и изморози с внутренней стороны кровли, проникновению холодного воздуха внутрь дома. В то же время, летом в подчердачном пространстве должен сохраняться прохладный микроклимат, ежеминутно прогретый воздух должен сменяться свежей порцией воздушных масс с улицы.

Вентиляция дома и его комнат проверяется нормальной температурой и влажностью – летом в доме должно быть прохладнее, чем на улице, а зимой здесь должно сохраняться тепло.

Важно! Если на стенах или потолке появляется плесень, скапливается конденсат, это говорит о нарушении нормальной циркуляции воздуха, в том числе, о неправильной работе вентиляционной системы.

Элементы для улучшения вентиляции

Естественной тяги, основанной на разности высоты и давления воздушного столба, часто бывает недостаточно для обеспечения нормальной циркуляции воздуха в подкровельном пространстве или в доме.

Недостаточность циркуляции приводит к таким последствиям, как:

скопление конденсата и появление плесени;
ржавление металлических частей и конструкций кровли;
крошение бетонных конструктивных элементов
гниение и рассыхание древесины;
промокание теплоизоляции, ее порча и неэффективность.

Все это в скором времени приведет к нарушению целостности гидроизоляции и появлению протечек в крыше. Это значит, что кровлю придется ремонтировать или менять, поэтому намного эффективнее сразу установить хорошую вентиляционную систему.

Для усиления тяги используют специальные элементы:

Аэраторы выглядят как плоские пластины- накладки. В этом приборе постоянно поддерживается низкое давление, воздух в аэраторе разрежается. Благодаря этому легко создается разница давлений – из подкровельного пространство отработанный воздух выводится быстро и легко. Элементы могут отличаться по размеру, так же, для разных типов крыш их понадобится различное количество. Правило установки аэраторов на крышу– шаг между приборами не должен превышать 12 метров. Монтаж производится на самые высокие точки крыши, лучше для этого выбирать места стыков утеплителя.
Коньковые аэраторы необходимы для скатных крыш. Эти элементы монтируются вдоль коньковой линии, обеспечивая усиление естественной вентиляции подкровельного пространства. Коньковые аэраторы сочетаются с любыми кровельными материалами, особенно важны они для крыш, покрытых гибкой черепицей. А вот уклон скатов должен быть определенным – от 15 до 45 градусов. На таких крышах изначально предполагается оборудование коньковых продух, в эти пазы и вставляются аэраторы. На этапе ремонта крыши можно вырезать участок под аэратор лобзиком или другим элементом. Обязательно нужно следить за герметичностью конькового аэратора, ведь он устанавливается по центру крыши – неправильный монтаж приведет к протечкам.

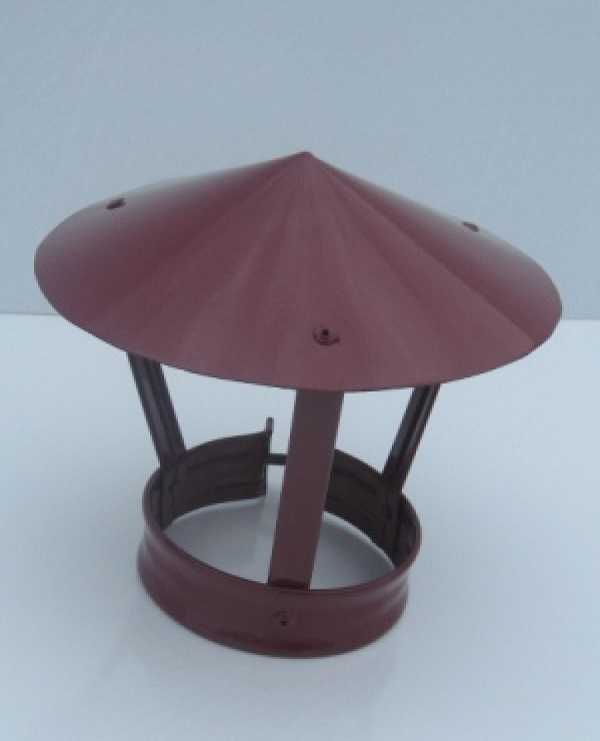

Дефлекторы работают по принципу конвекции – влажный воздух и пар с помощью этих приборов выводится из кровельного пирога, обеспечивая его просушку и вентиляцию. Согласно строительным нормам, на каждые 100 квадратов кровли должен устанавливаться хотя бы один дефлектор.

Чтобы вывести вентиляционные каналы на крышу, необходимо сделать предварительный расчет.

Внимание! Часто все вентиляционные ходы, ведущие из разных частей дома, объединяют в одну шахту. Как показывает практика, такой способ будет эффективным только при очень грамотном расчете и монтаже всех элементов системы. Делая все своими руками, лучше вывести на крышу три отдельных вентиляционных канала.

Ошибка расчетов или монтажа приведет к тому, что по дому распространятся кухонные запахи, «ароматы» канализации, нарушится микроклимат и циркуляция потоков в подкровельном пространстве.

Когда нужна вентиляция кровли

С тем, что любому жилому дому нужна вентиляция, поспорить сложно – ее всегда выполняют в виде слуховых окон, продух, каналов в стенах или с помощью специальных электрических приборов, усиливающих тягу.

А вот к вентиляции подкровельного пространства не все хозяева относятся с требуемой серьезностью. Однако есть типы крыш, которые обязательно необходимо оборудовать отдельной вентиляционной системой:

крыши, покрытые гибкой черепицей, нуждаются в хорошем вентилировании из-за своих конструктивных особенностей. Дело в том, что битумная черепица монтируется с помощью клея, для нормальной прочности крыши шаг обрешетки должен быть минимальным. Самое эффективное решение – сплошная обрешетка из влагостойкой фанеры, сбитых досок или OSB-плит. Такая конструкция не имеет естественных зазоров, еще и сам материал черепицы не пропускает воздух – это приведет к застаиванию воздушных масс, нарушению микроклимата под крышей и даже в доме. Чтобы избежать этого, выполняют зазоры на фронтонах, по линии карниза и в коньке крыши. Дополняют вентиляцию специальными элементами (аэраторы, дефлекторы).
крыши мансардного типа тоже нуждаются в усиленной вентиляции, ведь здесь предполагается проживание людей, которым нужно достаточное количество кислорода и свежего воздуха. Но главная функция системы в таких конструкциях – сбережение тепла в холодный период и поддержание прохладной температуры зимой. Здесь используется естественная циркуляция воздуха – теплый поток вытесняется холодным, который идет снизу. Такой метод позволяет усилить теплоизоляцию, которая на мансардных крышах пролегает прямо под потолком. Обязательно нужна пароизоляционная мембрана, которая будет выводить влажный пар из жилой мансарды на улицу, в то же время, защищая от скопления конденсата внутреннюю поверхность кровли и утеплитель.
крыши, обработанные металлопрофилем, должны иметь количество воздуховодов, равное 1% от общей площади ската. При этом количество и размеры отдушин для приточного воздуха должны соответствовать слуховым окнам для оттока. Расстояние от утеплителя до кровельных листов не должно быть меньше 5 см, поэтому для обрешетки выбирают брус соответствующей толщины.

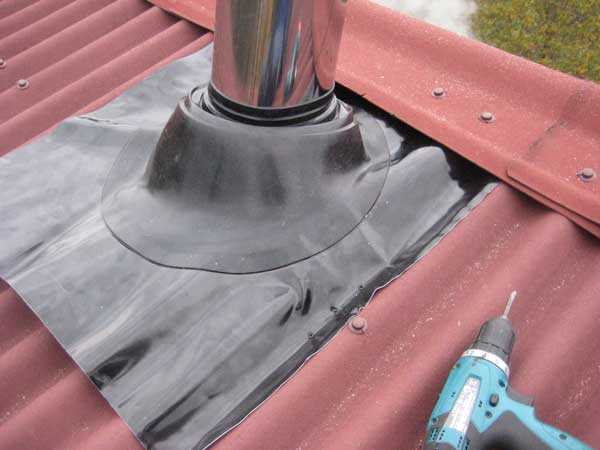

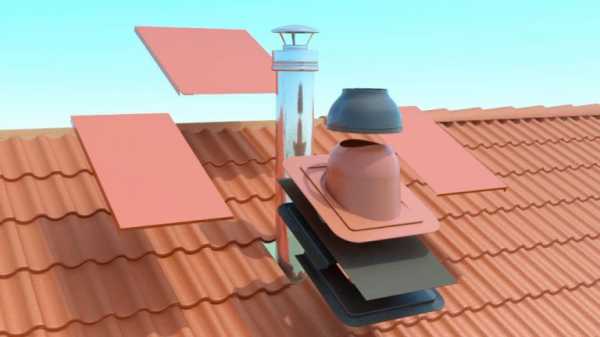

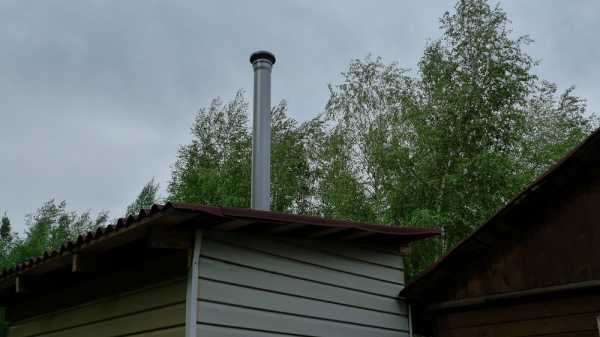

Как установить вентиляцию на крышу

Вентиляционный канал обычно прокладывают в стенах, поэтому и трубы вентиляции монтируют на ту часть крыши, которая опирается на несущие стены дома. Нужно понимать, что высокие трубы и короба, установленные в самой высокой части кровли, по сути, являются парусом. Сильный ветер оказывает большое давление на эти системы, может привести к разрушению вентиляции. Монтаж труб над несущими стенами усиливает всю конструкцию.

Определившись с местом установки, можно приступать к монтажу системы вентилирования:

Приобрести необходимые элементы вентиляции, соответствующие материалу кровли, размеру скатов, оттенку.
В кровельном материале выполняют отверстие. К крыше прикладывают шаблон, который обычно идет в наборе с вентиляционными элементами, обводят его маркером и вырезают.
Тот же вырез нужно перенести на все слои кровельного пирога.
В соответствии с тем же шаблоном, выполняют отверстия под саморезы.
Поверхность кровли очищают и обезжиривают.
Прокладку, идущую в наборе, с внутренней стороны обрабатывают герметиком. Соединяют контуры уплотнителя с вырезом в крыше и прижимают прокладку.
Накладывают вентиляционный элемент на уплотнитель и фиксируют саморезами.
В проходной элемент вставляют трубу и проверяют ее вертикальность.

Важно! О надежности монтажа вентиляционного элемента должен свидетельствовать излишек герметика, выдавленный из-под прокладки.

Заключение

Вывести вентиляцию на крышу можно своими руками. При этом обязательно соблюдение всех строительных норм и правил монтажа системы.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Вентиляция на крыше частного дома — схема вывода через крышу

Владельцы домов сталкиваются с проблемой, когда отсутствует естественная вентиляция в частном доме в кровле. Особенно актуально такой вопрос стоит для домов ещё советской постройки. Исходя из экономии, многие, строя дом своими руками, просто пренебрегали строительными нормами.

В результате этого спустя непродолжительное время люди, даже не имеющие архитектурное образование, начинали замечать, что банально не хватает вентиляции в самом помещении личного частного дома. Ведь симптомы голодания свежего воздуха никогда не заставляют себя ждать. Они проявляют себя очень яркими ароматами на кухне при приготовлении различных блюд. Омрачает неприятным запахом в туалетной комнате. Но, главное, страдают деревянные несущие конструкции непосредственно крыши дома.

Опасность отсутствия вентиляции

Если не сделана вентиляция то любой жилой дом получает следующие проблемы.

Конденсация влаги при перепадах температур на внутри кровельном пространстве.Прямо на деревянных несущих конструкциях постоянно скапливается влага, которая становится причиной распространения плесени и грибка. В дальнейшем это может вызывать даже начало гниения элементов крыши.
Намокание утеплителя заканчивается тем, что он становится причиной прелого запаха на чердачном помещении. В результате срок службы даже современных отделочных и энергосберегающих материалов значительно сокращается.
Излишняя влажность доводит до того, что вода даже может проступить через гидроизоляцию и начать смачивать потолочное пространство. В результате даже дорогостоящий ремонт с подвесными потолками может прийти в негодность.
Постоянное скопление не самых приятных ароматов в процессе приготовления хозяйкой разных вкусностей.Отсутствие вентиляционной системы приведёт к скоплению жира прямо на внутренней части стен кухонного помещения. А значит генеральная уборка не заставит себя долго ждать.
Запах сырости в ванной комнате после каждого её использования.Даже на кафельной отделке под действием постоянной влажности появляется самая настоящая плесень. Избавится от которой, кстати, не получится.

И все это становится возможно из-за отсутствия всего лишь естественной вентиляции в частном доме в кровле.

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

Чтобы обеспечить полную вентиляцию, надо было ещё обязательно позаботиться о вентиляции на фронтальной части крыши и карниза.
При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.
Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.
Условия для монтажа
Для вентиляции в крыше при её монтаже необходимо соблюдение следующих условий.
Технологический забор между покрытием кровли и непосредственно утеплителем.Который позволяет воздуху беспрепятственно проходить между слоями строительных материалов.
Установка дополнительных элементов, обеспечивающих принудительную вентиляцию.Благодаря им появляется возможность создания эффективной тяги воздуха прямо на улицу. На крыше для этого ставятся проходные устройства.
Дополнительные элементы
Дополнительные элементы для вентиляции крыши частного дома.
Специальный кровельный вентилятор.С их помощью можно легко избавиться от излишней влажности в помещении.
Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие площадью не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.
В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.
Вентилятор обязательно ставится на резиновую уплотнительную прокладку, которая обеспечивает герметичность и виброизоляцию.
После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.
Карнизная вентиляция.Она возможна если при монтаже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.
Аэраторные элементы.Они хорошо помогают вывести влагу. Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько то расстояние между ними должно быть более 12 метров.
Правильный вывод вентиляции
Правильный вывод вентиляции обеспечивает:
Отток тёплого и насыщенного влагой воздуха из-под крыши непосредственно на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
Оптимальный температурный диапазон в жаркие летние дни. Вывод нагретого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома не будут ощущать излишней духоты, находясь внутри дома.
Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этому обеспечивается полная гигиеничность и недопущение распространения бактерий.
Важные моменты
Чтобы обеспечить вентиляцию в крыше собственного дома необходимо очень внимательно отнестись к следующим моментам:
Тип кровли. Для каждого покрытия стоит учитывать определённые особенности материалов. Ведь разные покрытия обладают различными свойствами.
Площадь вентилируемого пространства и угол наклона кровельного покрытия.
Желательно вентиляцию предусмотреть уже на стадии строительства самого дома. В противном случае ситуацию уже придётся устранять после окончания всех работ. Вывод влаги должен быть обеспечен однозначно.
Вывод
Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.
А в случае необходимости обращаться за помощью к специалистам, которые смогут обеспечить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринимать новые меры.
Стоит помнить, что жилой дом – это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительные конструкции безвозвратно погибнут.
stroicod.ru
Вентиляция чердака в частном доме
Содержание статьи:
Безусловно, утепление чердачного помещения просто необходимо для того, чтобы зимой в здании было уютно и комфортно (детальнее: «Чем утеплить чердак в частном доме»). Не менее важна и вентиляция чердака в частном доме, как на фото. Хорошая вентиляция предупреждает образование плесени и грибка, увеличивает срок эксплуатации крыши. Вентиляция позволяет регулировать теплообмен. В летнее время крыша нагревается до температуры более 100 градусов, из-за этого в доме становится очень жарко. А в прохладную погоду образуется конденсат на чердаке — что делать, не знают многие владельцы частных домов. Из-за накопления конденсата на утепленных перекрытиях дерево начинает разрушаться. А ведь для того, чтобы он не образовывался, нужно просто сделать хорошую вентиляцию при утеплении холодного чердака.
Вентиляционная система смешивает температуру кровли и внешней среды, благодаря чему не образуются наледь, огромные сосульки. Это не только способствует созданию комфортного микроклимата в доме, но и продлевает жизнь стропильной системе.
Мифы о вентиляции чердака
Существуют широко распространенные мифы о вентиляции на чердаке. О них нужно знать, чтобы не сделать ошибки при создании вентиляции.
Зимой через вентиляцию выходит теплый воздух. Многие считают, что вывод вентиляции на чердак мешает нормальному обогреву. На самом деле, сохранять тепло в доме мешает не вентиляция, а плохая теплоизоляция. Если она была сделана некачественно, на чердачное помещение поступает холодный и влажный воздух, благодаря чему создаются подходящие условия для образования конденсата и гниения перекрытий.

Вентиляция нужна только летом. Принято считать, что вентиляционная система предназначена только для проветривания в жару. Но если зимой чердак не проветривать, образования сосулек, появления грибка и плесени не избежать.

Не имеет значения, какого размера будут вентиляционные отверстия на чердаке. Если площадь вентиляции будет слишком малой, ее эффективность будет стремиться к нулю. На каждые 500 квадратных метров площади должен быть 1 квадратный метр вентиляционных отверстий. При таком соотношении помещение будет проветриваться, но утечек тепла зимой не будет.

Вентиляция холодного чердака
Необходимо, чтобы вентиляция холодного чердака регулировалась. Поэтому закрывать стропила и обрешетку не следует. Как вариант, можно сделать зашивку с зазорами, которые будут обеспечивать беспрепятственную циркуляцию воздуха. В том случае, если на крыше был уложен шифер или ондулин, а паро- и ветроизоляционные пленки отсутствуют, беспокоиться о вентиляции не нужно – между волнами кровли воздух может свободно циркулировать, поступая внутрь чердака и выходя наружу. Металлочерепица тоже способна пропускать воздух, но на ней образуется конденсат. Поэтому использование пленки является обязательным (подробнее: «Как устранить конденсат под крышей»). На двухскатной крыше вентиляционные каналы помещают во фронтонах. Хорошим решением является неплотное прилегание зашивки деревянных свесов. Если распределить узкие щели равномерно, чердак будет проветриваться более эффективно. Но если фронтоны сделаны из камня или зашивка и прилегания плотно подогнаны, нужно сделать в стенах отверстия (прочитайте также: «Чем закрыть фронтон дома»). Они должны быть расположены на противоположных стенах. Общую площадь вентиляционных каналов рассчитывают исходя из того, что они должны занимать 0,2% площади этажа.
Можно сделать продухи на чердаке и более экономичным способом – установить типовые вентиляционные решетки. Одну решетку нужно повернуть отверстиями вниз, а другую сделать регулируемой. Чтобы на чердак не проникали насекомые, устанавливают москитную сетку.
Для вальмовой крыши вентиляцию создают по другой технологии. Входное отверстие делают в подшивке, внизу, а выход у конька, сверху. Если подшивка свесов сделана из дерева, брусья можно размещать неплотно, сохраняя между ними интервал в несколько миллиметров. Если зашивка пластиковая, должны присутствовать дырочки – эти панели называют софитами.
Многих интересует, как сделать вентиляцию на чердаке, если подшив крыши плотно собран. Для таких ситуаций выпускаются решетки с сеткой диаметром 5 сантиметров. Их обычно размещают на расстоянии 80 сантиметров друг от друга по длине ветрового свеса. Для того, чтобы сделать отверстия, нужна дрель с круглым сверлом. Самый верхний вывод делают наружу.
Немало зависит от типа кровли. Для шифера и еврошифера устанавливают классический конек, для гибкой кровли – черепашку (вентиль). Для керамической крыши нужен специальный вентиль. Устройство холодного чердака под крышей из металлочерепицы допускает возможность проветривания с помощью обычного конька. Он является не только выгодной заменой вентилю в финансовом плане. Конек еще и позволяет создать вентиляционную систему за короткое время.
Иногда делают слуховое вентиляционное окно на чердаке (его можно застеклить или же поставить решетки), но такой способ создания вентиляции является более сложным, и для осуществления задуманного требуются хорошая практическая и теоретическая подготовка.

Вентиляция теплого чердака
В современных отопительных системах практически не используется естественная циркуляция. Вентиляция чердака над мансардой просто необходима для комфортного пребывания в помещении. Таким образом, перестраивая чердак в мансарду, нужно сделать кровлю проветриваемой. Для гибкой черепицы и листового металла создают вентилируемую область – нашивают на стропила контррейку. Для крыш металлических лучше использовать ветрозащитные пленки. Контррейки для шиферной кровли не являются обязательными, так как воздух должен свободно циркулировать снизу доверху.

Вход создают в подшивке, а выход – в коньке. Чердак будет проветриваться так же, как и другие помещения. Поступать воздух будет через окна (можно установить клапаны ВТК), а выходить – через вентиляционные отверстия. Когда они в стенах отсутствуют, то на месте вытяжки на крыше устанавливают грибки-аэраторы (прочитайте: «Подкровельная вентиляция и ее значение»).

Что касается того, почему на чердаке конденсат скапливается, то это происходит из-за плохой вентиляции. Это сказывается на микроклимате дома, а также становится причиной появления плесени и преждевременного разрушения крыши.

Советы по устройству вентиляции
Специалисты рекомендуют при создании вентиляции следующее:
уделять внимание отверстиям на хребте кровли – они должны находиться на максимально близком расстоянии к хребту;

вентиляция должна быть прочной и способной выдерживать любые климатические изменения;

можно установить под карнизами непрерывные софиты – они должны иметь тонкую экранирующую сетку, при этом отверстия должны быть пластиковыми или алюминиевыми, чтобы не возникла коррозия;

чтобы создать эффективную вентиляцию, при которой не будет образовываться иней на чердаке, нужно установить продухи внутри помещения, между стропилами, а отверстия должны быть обустроены так, чтобы не происходило засорения или блокирования воздуха;

с наружной стороны крыши стоит поставить крышный вентилятор для вытяжки воздуха, желательно, чтобы расстояние между ним и приточной системой было более 8 метров;

для приточной установки нужно выбирать самое чистое место на чердаке;

чтобы не образовывался конденсат на холодном чердаке, рекомендуется установить рекуператор – он служит для охлаждения и нагревания воздуха;

вентиляционные трубы на крыше необходимо снабдить диффузорами или решетками;

слуховые окна на крыше нужны не только для вентиляции: они могут неплохо украшать здание, придавая ему необычный вид (подробнее: «Для чего нужны слуховые окна на чердаке»).

Как создать эффективную вентиляцию в вашем доме, подробности на видео:

Создание эффективной вентиляции на чердаке – непростое дело, но без этого комфорта в доме ожидать не стоит. Хорошее проветривание помещения убережет от появления плесени и продлит жизнь крыше.
kryshadoma.com
Вывод вентиляции на крышу частного дома
Вывод вентиляции на крышу – очень ответственный этап устройства этой системы, поскольку от его правильности зависит эффективность ее работы. Для их хорошей циркуляции необходимо выводить «отработанный воздух» за пределы дома, а также обеспечить естественный приток свежих воздушных масс. Это значит, что без вентканала выходящего на крышу не обойтись.
Как вентиляцию вывести на крышу: важно обеспечить тягу

Правильное расположение вентканалов
Постоянная тяга – это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, как предписывают действующие нормативные акты, необходимо при проектировании системы учесть:
тип здания;
из какого материала сделана крыша и стены;
материал утеплителя и необходимость его в зависимости от местности;
место выхода вентканала на крыше.
Вентиляционные трубы необходимо покупать с учетом двух основных требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:
тонкие стенки способствуют высокой проникающей способности вентшахт;
гладкая внутренняя поверхность снижает сопротивление при циркуляции воздуха, а пропускная способность увеличивается;
минимальное количество шероховатостей и стыков улучшает работу системы вентиляции в целом;
трубы легковесные, значит устанавливать их не сложно.
Материалы и инструменты для монтажа
Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:
резиновые прокладки;
силикон;
узел прохода с клапаном или без;
отвертка;
саморезы кровельные;
фломастер;
изоляция для труб;
электроножницы по металлу;
дрель;
лобзик
Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.
Технические характеристики вентиляционной трубы над крышей

Высота трубы зависит от градуса наклона ската
Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:
взаиморасположение расположение труб отопления, дымохода, водопровода;
«кровельный пирог» – слои, их порядок размещения;
какой внешний слой кровли;
стропильная конструкция включает ли коньковую балку;
размер ската.
Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:
Диаметр сечения вентканала не меньше 140х140 мм.
Высота вентиляционного воздуховода до конька 3 м.
Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала это уровень конька, можно расположить трубу выше.
При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.
Монтаж вентканала на металлочерепичную крышу
На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Конструкция проходного узла при выводе вентиляции на крышу
Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».
Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.
На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.
Важно! Если просверленные отверстия в металлочерепице не получают необходимого ухода, то со временем они станут причиной протекания кровли. Чтобы этого избежать, можно заранее купить для металлочерепицы специальные приходные элементы. Их можно выбрать нужного цвета.
Установка вентканала на крышу через ондулин
Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

Труба может быть полимерной — она долговечна
К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:
ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.
Важно! Нельзя располагать вентиляционную трубу ниже конька. Вентиляция не будет нормально функционировать из-за отсутствия должной тяги.
Осадки и вентиляционная труба: способы защиты
Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Грибок монтируется с помощью метизных креплений
Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.
Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.
Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.
ventkam.ru
Устройство вентиляции на крыше частного дома: аэраторный или карнизный способ
Система вентиляции очень важна для создания здорового микроклимата в помещении – это знают все, или практически все. Но проветривание очень важно и для кровли, а об этом знают далеко не все строители, тем более частные застройщики. Если не оборудовать правильную вентиляцию крыши, то в скором времени нас ждут серьезные неприятности, и первыми пострадают деревянные конструкции – обрешетка и стропила. На них конденсируется влага и они первые подвержены гниению. Следующим, что коснется повреждений, будет кровля и утеплитель. Роса будет появляться на термоизоляционном слое, а это очень плохо сказывается на качестве материала. После чего влага начнет появляться на внутренней стороне гидроизоляции, а в таком случае уже страдает потолок, на нем появляются потеки, что влечет за собой повышение влаги в помещениях дома, появление плесени, неприятного запаха и т.д. Этот процесс будет необратим, если не сделать крышную вентиляцию.
Почему многие не делают проветривание крыши
Дело в том, что большинство застройщиков, приложив максимум усилий для герметизации кровли и в самого дома, даже не задумываются о том, откуда берется влага в герметичном помещении, тем более в холодном и нежилом чердаке под крышей. А все дело в том, что теплый воздух всегда поднимается – это физика младших классов. В воздушной смеси всегда есть влага – это тоже понятно. Но многие забывают, что следующим барьером на пути влаги является паробарьер, через который она «с удовольствием» проходит под кровлю. Влажный теплый воздух проходит через такие строительные материалы как кирпич и пенобетон. Накапливаясь в подкрышном пространстве, при первых похолоданиях влага конденсируется на материалах, что и приводит к потере их эффективности. В летний период непроветриваемая крыша сильно раскаляется, что доставляет серьезный дискомфорт. В особенности это касается отсутствия вентиляции крыши из металлочерепицы.
Важно! Если влажный воздух из подкрышного пространства не удаляется – это неминуемо приведет к постепенному разрушению всего кровельного пирога.
Преимущества правильно сделанной вентиляции
Свободно «гуляющий» воздух своевременно выводит теплый, насыщенный влагой воздух с чердака естественным способом.
Чердак, а вместе с тем и кровельный пирог находятся в сухом состоянии.
Не подвергаются гниению несущие детали крыши.
Вентиляция на крыше частного дома способствует сохранению всех материалов кровельного пирога.
Проветривание в летний период не дает сильно разогреваться кровле.
Как это делали предки

Раньше, при строительстве домов наши предки в обязательном порядке, чердаки оборудовали так называемыми слуховыми окнами. Многие считали, да и что греха таить, до сих пор считают, что это сугубо декоративный элемент, так как слуховые окна всегда обрамляли резьбой. На сегодняшний день считается, что обустройство кровельной вентиляции, посредством изготовления слуховых окон не эффективно, так как остаются «мертвые» воздушные зоны в чердачном пространстве. Но множество людей забывают, что такие окна работали совместно с фронтальными отверстиями, а также с вентиляцией карниза. При них воздух свободно циркулирует в по чердаку, и в течение одного часа может несколько раз проходить через все пространство крыши.
Современное вентилирование подкрышного пространства
Чтобы воздушные потоки свободно проходили через весь кровельный пирог и чердачное помещение, существует множество способов:
Вентиляционный зазор. Это пространство между кровлей и утеплителем шириной в 5 см.
Установка вентиляционных элементов, монтирующихся вблизи конька.
Если крыша черепичная, то применяются специальные приспособления с вентиляционными отверстиями.
Есть еще одна группа приспособлений, которые эффективно создают тягу. Дефлекторы и подобные приспособления создают довольно мощную тягу из теплого чердака на улицу. Установка такого оборудования сложна. Проход вентиляции через крышу делается с использованием специальных проходных устройств. Кровельный вентилятор также является эффективным устройством для вентиляции чердака и подкрышного пространства.
Установка кровельного вентилятора
Кровельные или крышные вентиляторы бывают нескольких типов: с шумоподавителем, с приспособлением для гашения вибрации и удаления излишков влажного воздуха из подкровельного пространства и т.д. Для того чтобы выяснить сколько таких агрегатов вам понадобиться, нужно знать, что на каждые 100 м.кв крыши, нужно не менее 0,2 м.кв площади вентиляционных отверстий. Если для обустройства вентиляционной системы чердачного помещения вы выбрали установку крышного вентилятора, то для начала нужно выяснить конструкцию крыши, угол ее наклона и материал кровли. Если материал кровли мягкий, то самостоятельная его установка будет крайне затруднительной, а компаниями, которые на этом специализируются, такая установка делается только по индивидуальным проектам. Короче – дорого и долго. Если материал кровли жесткий, то основой для его установки является стакан. Он может быть выполнен с круглым или квадратным сечением, из оцинковки, нержавейки или конструкция из железобетона. В качестве жесткой основы под стакан может выступать выход вентиляции на крышу, сделанный из кирпича или бетона.
Первоначально на жесткое основание закрепляется поддон. Он играет роль сборника для скопления и удаления влаги.
С помощью автокрана или лебедки, вентилятор подается к месту установки и закрепляется, предварительно установив на поверхность стакана резиновую прокладку.
Последним этапом является подключение его к электросети.
Карнизный и коньковый способ
Эти способы предполагают наличие вентиляционных отверстий в крыше, которые различаются на карнизные и коньковые. Самая несложная карнизная вентиляция делается между стеной здания и карнизной доской. Бывают более декоративные элементы, такие как решетки, которые устанавливаются в сам «софит». К карнизной вентиляции относится и черепица с вентиляционными отверстиями. Карнизная вентиляция может быть обустроена в виде щелевых продух, которые устанавливаются вдоль всего карнизного свеса. Если делать вместо щели, отверстия в карнизе, то называться они будут, точечными продухами. Точечные закрываются специальными решетками, а щелевые – металлической сеткой. Коньковая вентиляция чаще всего делается в виде сплошного зазора, а может быть выполнена в виде отверстий, которые иногда делают и на черепице.
Аэратор – облагороженная «продуха»
На самом деле, такое красивое слово как аэратор – это не что иное, как труба, накрытая зонтом, который предотвращает попадание осадков в подкровельное пространство. Основное предназначение аэратора – это вентиляция крыши и вывод из-под нее, теплого и влажного воздуха. Аэраторы бывают двух вариантов: точечными и непрерывными. Точечные вентиляционные элементы предназначены для вентиляции отдельных участков пространства под крышей, а непрерывные аэраторы изготавливаются в виде перфорированной пластины, через отверстия которой происходит вентиляция крыши по всей ее длине. Все аэраторы делятся по материалу, на который они могут быть установлены. В последнее время появились и универсальные аэраторы, которые можно монтировать на любой кровельный материал. http://www.youtube.com/watch?v=0DoJTx5ifdA
Точечные аэраторы устанавливаются они на расстоянии 50 см от конька. Непрерывные аэраторы монтируются на конек, с уклоном до 45C. Важно знать, что для прохода через крышу вентиляционного оборудования существуют специальные проходные приспособления. Они позволяют достаточно герметично сделать вывод вентиляции на крышу, и выпускаются для разных кровельных материалов: металлочерепицы, металлической кровли, битумной и натуральной черепицы. Они производятся в разной цветовой гамме и различаются способом монтажа.
В этой статье мы постарались вам рассказать, насколько важна вентиляция крыши, и какие для этого существуют способы и приспособления.
ventilationpro.ru
Вентиляционный выход на крышу: секреты и особенности монтажа

Для того, чтобы крыша дома была долговечной и прочной, нужно правильно сделать под ней узел прохода вентиляции через кровлю. Такую систему нужно размещать в каждом строении, ведь именно она обеспечивает циркуляцию воздуха в здании.
Во время готовки, уборки или эксплуатации бытовой техники в любом доме образуется горячий воздух, по законам физики поднимающийся вверх. Особенно это заметно в летний период, когда возле потолка и на верхних этажах теплее, чем внизу. Справиться с таким явлением можно, если сделать вентиляционные выходы на кровлю. При этом они могут быть выведены через абсолютно любой тип крыши.

Вывод вентиляции через крышу
Проводя монтаж вентиляционной трубы на крыше, ее можно будет соединить с вытяжкой и другими вентиляционными каналами. Это даст возможность увеличить время эксплуатации крыши любого строения, при этом вывести через нее важную систему.
Задачи и устройство вентиляционного прохода
Главным предназначением кровельного воздухообменного узла можно назвать вытягивание отработанного воздуха. А установка системы осуществляется на основании стандарта ГОСТ-15150. Он содержит информацию о том, насколько близко проход вентиляции будет располагаться к краям плиты, а также устанавливает стандартную величину проемов в плитах перекрытий. Такие элементы вентиляции используются и для дымовых труб, которые монтируются в зданиях с каминами или печками.
Для того, чтобы обустроить выход вентиляции для металлочерепицы, нам потребуется целый перечень материалов:
набор алюминиевых узлов для вентиляции;
крепежные анкера;
огнестойкая материя, к примеру, стекловата;
стаканы из металла;
теплоизоляционный материал, к примеру, минеральная вата;
кровельные стропила, сделанные из дерева;
набор инструментов промышленного образца.
Вентиляция на кровле делится по форме и может быть квадратной, овальной, круглой или же прямоугольной, что будет зависеть от разновидности кровли и каналов вытяжки.

Пример круглого вывода вентиляции
Вентиляционные выходы — это отверстия, создаваемые в перекрытиях и позволяющие выводить трубы на кровлю, с проходом чердака. В них вставляются трубы из алюминия, затем встраивающиеся в саму крышу дома. При этом лучше применять алюминиевые листы имеющие показатель толщины 1 мм и более. Системы вентиляции продаются в широком ассортименте размеров, из которых можно без проблем выбрать наиболее подходящий. При этом вентиляционные системы, в которых используются металлические трубы, разделяются на естественные и принудительные. И чтобы подобрать необходимые элементы прохода, нужно ориентироваться на некоторые нюансы:
уровень влажности;
объем газовых выделений;
максимальная и минимальная температуры;
количество образуемых пыли и грязи.
Проход вентиляции кровли с использованием железобетона крепится на анкерных болтах, которые для монтажа ставятся в стаканы. И при установке нужно учитывать уровень наклона крыши и дистанцию между проходкой и кровельным коньком. Также важным параметром будет толщина самого перекрытия и стройматериал, из которого сделана кровля и конструкция крыши. Не самым последним по значению будет и размер помещения, которое находится под крышей. Монтаж вентиляционной трубы зачастую зависит не от пространства на крыше, а от того, что находится под ней, ведь именно там всегда располагаются все дополнительные узлы и коммуникации.
Если используется перекрытие, сделанное из железобетона, то нужно использовать специальные плиты со сделанными на заводе проемами, представляющие собой вентиляционный выход на крышу через область чердака.
В случае, когда ширины проема не хватает для цельной ребристой или пустотной плиты, то в местах прохода можно сделать зоны из монолитного бетона.
Вывод вентиляции на крышу с алюминиевой обрешеткой делается похожим образом, но с использованием металлических стаканов. Нужно сказать о том, что в зданиях с массой помещений промышленного или жилого назначения, узел прохода должен быть предусмотрен в самом плане здания.
Во время монтажа вентиляции через саму кровлю из металлочерепицы, и когда шахта размещается в области чердака, нужно убедиться в том, что в проходе присутствуют определенные элементы, а именно — патрубок, который имеет соединение с несущим фланцем. Этот элемент крепится к стакану из металла на анкерах, а для наибольшей надежности узлов, они скрепляются с помощью хомутов. В результате мы видим построенный вентиляционный узел, который может нормально функционировать.
Устройство проходного узла для дыма

Чаще всего канал вентилирования, предназначенный для дыма, нужно проложить, в случае с кровлей, имеющей один или же два ската, на минимально возможной дистанции от конька. Также воздуховод, который является основным, должен быть сделан в зоне чердака. Это даст возможность минимизировать появление влаги на его внутренней части. И некоторые строители рекомендуют устанавливать вентшахты через кровельный конек, такой монтаж вентиляции будет оптимальным.
Если производится вывод дымохода через крышу скатного типа, то есть шанс накопления снега на нем, что в свою очередь, приведет к протечкам. Если же вентиляция будет делаться через конек крыши, то придется демонтировать часть стропильных рядов. Именно по этой причине систему в большинстве случаев меняют, но следует отметить, что в таком случае под крышей нельзя будет сделать мансарду.

Вывод через конек
Такой вывод дымохода не пропускается через крышу в случае если хозяин хочет сделать уютное пространство под ней без постройки второго этажа. Но такое устройство канала обладает и уникальными плюсами, среди которых можно выделить удобно монтирующиеся элементы и полное решение неудобств, связанных с накапливающимся снегом. Таким образом, мы получим вентиляционные выходы, которые не приведут к давлению снега и льда на кровлю, и как следствие, не станут причиной ее повреждения.
О создании системы, исключающей возможность пожара нужно позаботиться в ходе монтажа вентиляционного хода через поверхность, сделанную из дерева и через кровлю из профнастила. При применении такой системы нужно обеспечить перекрытие и максимально возможную защищенность на случай возгорания, которое может возникнуть из-за перегрева трубы.
На установленный дымоход нужно будет встроить элементы защиты, в большинстве случаев это зонт, который помогает исключить риск прохода холодного воздуха и воды в дымоход. Также нельзя делать вентиляцию в ендове, ведь это может привести к раскупориванию швов кровли и покрытия трубы. Еще там вполне могут копиться отложения снега и даже образовываться лед.
Если монтировать вентиляционный канал планируется не на крыше, а под ней, то нужно будет создать стропила из дерева, которые имеют склонность к быстрому воспламенению. Именно поэтому нужно будет оставить технические отверстия между стропилами и воздухообменной системой, размер которых регулируется СНиПами. При проводке вентиляции через обустроенную теплоизоляцией кровлю из металлочерепицы, нужно использовать тот вид конструкции, которые сделает безопасной постоянно нагретый проход дымохода и оградит от повышенной опасности воспламенения. Для этого потребуется создать прямоугольный узел в форме ящика, который заполняется негорючим материалом, таким как стекловата.
Виды вентканалов для кровли

На сегодняшний день ассортимент вентиляционных систем довольно широк, и среди них существуют такие, как:
с клапаном и без него;
с тепловой изоляцией и неизолированные;
с контроллером, который и регулирует открытие и закрытие клапанов.
Системы, которые нужно регулировать вручную, в большинстве случаев используются в тех моментах, когда нет необходимости в частом изменении вентиляционных режимов. В такую вентиляцию включается трос, контроллер, особый тип полотна и противовес.
Клапан контролируется механизмом, работающим на электрической основе с принципом работы в один оборот. Именно он контролирует клапан, который делается из нержавеющей стали, толщиной до 0.08 см.
Заключение
Вентиляционный выход, ведущий на мягкую крышу, делается из оцинкованной стали, которая устанавливается одновременно с теплоизоляционным материалом. Утеплитель должен обладать толщиной не меньше чем 5 см, при этом рекомендуется применять минеральную вату. Такой подход даст возможность разместить в теплоизоляторе такие элементы, как дефлекторы. После того, как будут смонтированы вентиляционные лопасти, внутренняя часть снабжается пластмассовыми трубками, используемыми для того, чтобы проложить электропроводку. Такой вентиляционный выход, помимо того, что даст возможность не класть на крышу коммуникации, послужит еще и хорошим тепло- и звукоизолятором.
ventilyaciyadom.ru
