Купольные стратодезические дома – Каркасы стратодезических купольных домов для самостоятельной сборки от 120 000 ₽ с бесплатной доставкой и консультациями до окончания стройки

Содержание

стоимость и особенности. Новая не отработанная технология

Мы предлагаем Вам выбрать оптимальный проект и планировку Вашего будущего монолитного купольного дома из набора разработанных нами вариантов.

Введение

Наша компания располагает несколькими видами технологий возведения монолитных купольных домов. Строительство быстровозводимых сферических жилых и социальных объектов осуществляется под брендом «ЛотосДом» — как по типовым проектам и планировкам, представленным в данном разделе, так и по индивидуальным проектам в соответствии с потребностями заказчиков. Вы можете заказать готовый проект под монолитный купольный дом под ключ или заказать индивидуальный проект.

Мы готовы разработать для Вас индивидуальный проект купольного дома. Пожалуйста, свяжитесь с нами и мы расскажем Вам о всех возможностях возведения монолитных купольных домов.

Двухэтажная сфера Ø 9 метров

Общая площадь сферы – 72,6 м 2
Площадь двух этажей – 128,6 м 2
Площадь 1-го этажа – 63,6 м 2 ,
Площадь 2-го этажа – 65 м 2
Высота внутри – 7,2 м

Двухэтажная сфера Ø 7,5 метров

Общая площадь сферы – 49 м 2
Площадь двух этажей – 88 м 2

Площадь 1-го этажа – 44 м 2 ,
Площадь 2-го этажа – 44 м 2
Высота внутри – 6,2 м

Одноэтажная сфера Ø 6 метров

Внутренняя площадь – 28 м 2
Высота внутри – 5 м

Одноэтажная сфера Ø 4,5 метра

Внутренняя площадь – 16 м 2
Высота внутри – 3,4 м

Типовые планировки

Данная сфера представляет собой теплый просторный дом в два этажа с высокими потолками и общей площадью 128,6 м2. Светопрозрачный купол вверху сферы наполняет весь дом светом и создает неповторимое ощущение гармонии пространства. Сфера может использоваться как в сочетании с малой сферой диаметром 4,5 метров, так и как отдельностоящее строение для круглогодичного проживания.

При строительстве жилых домов двухэтажная сфера диаметром 9 метров используется в качестве основного жилого пространства для размещения кухни-столовой, спальных и детских комнат, гостиной, кабинета, санузлов, технических помещений и т.д.

Проект «9-01»

№ и предназначение помещения		Площадь помещения, м 2
1	Прихожая	5,4
2	Кухня-гостиная	19,4
3	Санузел	1,3
4	Техническое помещение	4,5
5	Лестница на второй этаж	2,4
6	Спальня	14,7
7	Ванная комната	4,7
8	Комната	9,5
9	Комната	13,1
10	Многофункциональный холл	38,5
11	Санузел	5,3
12	Лестница на первый этаж	2,9
13	Крыльцо, отмостка	25,8

По проекту данной планировки на первом этаже удобно расположены необходимые для комфортной жизни семьи помещения – входная зона с гардеробной 5,4 м2, просторная кухня-гостиная около 20 м2, две удобные комнаты – 15 и 10 м2, ванная комната, санузел и техническое помещение.

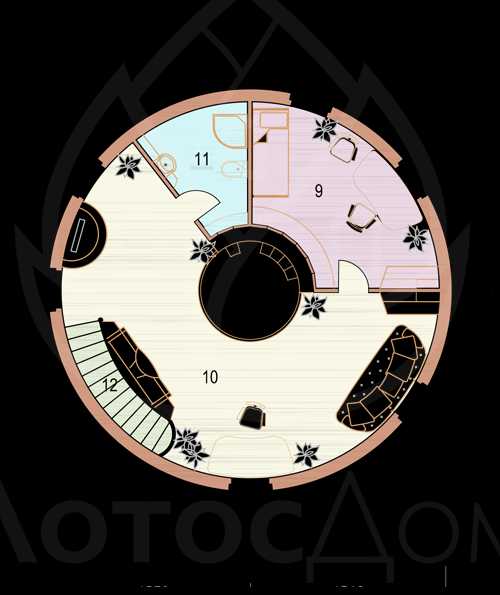

Второй этаж данного проекта представляет собой одну выделенную комнату площадью 13 м2 и открытую планировку по принципу «open space» – просторный многофункциональный холл площадью 38,5 м2. Пространство второго этажа на протяжении всего дня наполнено естественным освещением через светопрозрачный купол вверху сферы, что создает невероятное ощущение света и пространства, позволяющее оценить все преимущества гармоничной жизни в купольном доме. Вы можете оставить пространство второго этажа открытым или зонировать его по своему усмотрению предметами интерьера и мебели.

Рядом с комнатой спроектирован санузел – Вы можете оставить эту удобную опцию или по Вашему пожеланию санузел может быть убран из проекта данной планировки, что позволит дополнительно увеличить площадь выделенной комнаты или многофункционального холла.

Проект «9-02»

№ и предназначение помещения		Площадь помещения, м 2
1	Прихожая	6,7
2	Кухня-гостиная	37,8
3	Санузел	6,5
4	Техническое помещение	7,6
5	Лестница на второй этаж	4,7
6	Гардероб под лестницей	1,8
7	Спальня	13,7
8	Санузел	5,4
9	Спальня	12,3
10	Кабинет	10,2
11	Холл	13,7
12	Лестница на первый этаж	3,3
13	Светопрозрачный купол	2,3
14	Крыльцо, отмостка	23,8

На первом этаже данного проекта расположены: входная зона 6,7 м2, под лестницей на второй этаж спроектирована удобная гардеробная, просторный санузел площадью 6,5 м2, техническое помещение площадью 7,6 м2 и просторная светлая кухня-гостиная площадью 37,8 м2.

Округлые формы создают гармоничное пространство для комфортной жизни и открывают широкие возможности для креативного и современного дизайна интерьера Вашего дома. При этом все внутренние стеновые поверхности выровнены в прямые линии, что позволяет обустраивать дом стандартной мебелью.

На втором этаже расположены три комнаты — 13,7м2, 12,3 м2 и 10,2 м2, и второй санузел 5,4 м2. Центральный холл второго этажа освещается через светопрозрачный купол вверху сферы и свет проникает в каждую комнату второго этажа, создавая комфортное и гармоничное пространство Вашего дома.

Данная сфера представляет собой компактное строение в один этаж с высокими потолками 3,4 м и общей площадью 16 м2. Светопрозрачный купол вверху сферы наполняет строение светом и создает неповторимое ощущение гармонии пространства. Сфера может быть пристроена к большой сфере диаметром 9 метров, и может быть использована как отдельностоящее теплое строение для круглогодичного использования, например удобная гриль-беседка или гостевой домик!

При строительстве жилых домов в одноэтажной сфере диаметром 4,5 метра удобно располагать: жилое пространство (гостевая спальня, кабинет, детская комната, бильярдная, спортзал и т.д.), входную зону и гардеробную, просторные санузлы, сауну, технические помещения и т.д.

Зимняя беседка

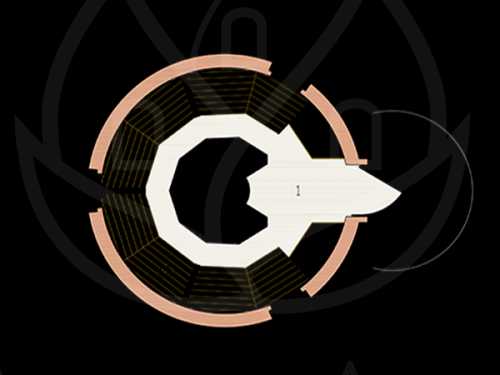

№ и предназначение помещения		Площадь помещения, м 2
1	Зимняя беседка	12,6
2	Обеденный стол
3	Очаг,

stroyew.ru

Рассказываем о купольных домах | Круглый дом

Начнем с того, что многие выдающиеся изобретения человек позаимствовал у природы. Давайте обратим внимание на «технологии», используемые птицами при строительстве своих жилищ. Нетрудно заметить, что здесь нигде нет прямых углов. Полусферы, шары, окружности – только такие формы признает природа. Получается, что столь любимая нами жилая «коробка» вовсе не является венцом творения.

Обратив внимание на этот природный феномен, инженеры исследовали механические свойства сферических и купольных конструкций. Оказалось, что они не только обладают отличной аэродинамикой, но и намного прочнее прямоугольных.

Сферические, купольные жилища в истории известны давно. Такие строения, как яранги, чумы, вигвамы и т.д. — построены по этому принципу. Отличаются они высокой устойчивостью и простотой возведения, чем и заслужили популярность наших предков. Но купольные дома в чистом виде, как явление современного строительства, появились не так давно — примерно во второй половине прошлого века. Когда американский ученый Фуллер разложил купольную конструкцию на простые фигуры — треугольники, из которых часто и собирается вся конструкция. Именно по этому принципу строятся многие сферические дома и сегодня.

Энергетически сферическая поверхность безупречна. При максимальном внутреннем объеме она имеет минимальную площадь поверхности. Поэтому в купольном строении потери тепла во внешнюю среду в несколько раз меньше, чем в обычном доме.

В наши дни сферические дома из области теоретики перешли в разряд практических технологий экологического строительства. Тысячи людей во всем мире успели оценить их преимущества и не жалеют о своем выборе

Купольный или сферический дом — это названия строительной технологии. Собственно, название отражает особенность домостроения такого типа — дом не прямоугольный, а выполнен в виде полусферы. Вернее — в виде многогранника, приближающегося по внешнему виду к сфере.

Строятся купольные дома, в основном, по каркасной технологии, так что сооружение получается легким. Каркас собирается из бруса или металлических труб, обшивается листовым строительным материалом (фанера, ОСБ). Между стойками каркаса укладывается утеплитель (пенополистирол, минеральная вата, экологические материалы типа джута, высушенных водорослей и т.п.). То есть, кроме необычной формы в технологии строительства нет ничего нового, материалы подбираются как для обычного каркасного дома.

Строят купольные дома и из монолитного железобетона. Но эта технология используется нечасто, особенно в нашей стране, где пиломатериалы, порой, обходятся дешевле. Если учесть еще и необходимость хорошей теплоизоляции бетонного купола, становится понятным его непопулярность.

Существует две технологии, по которым собирают каркасные купольные дома: геодезический и стратодезический купол. Они имеют свои особенности, способные оказать влияние на ваш выбор.

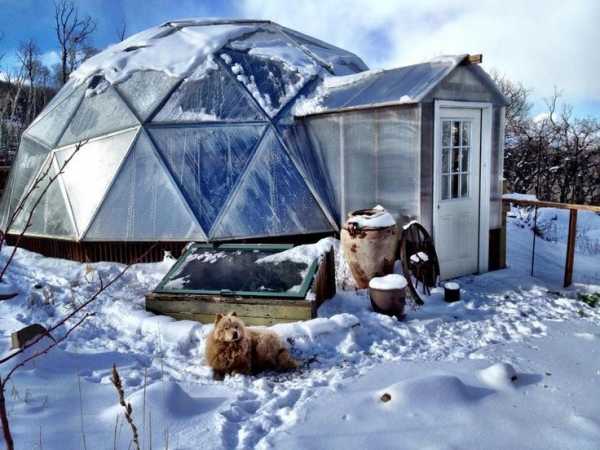

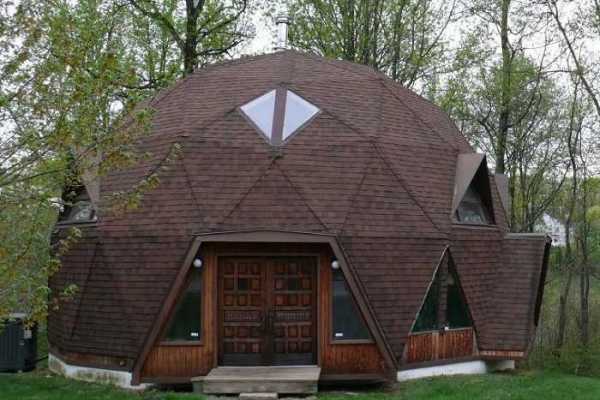

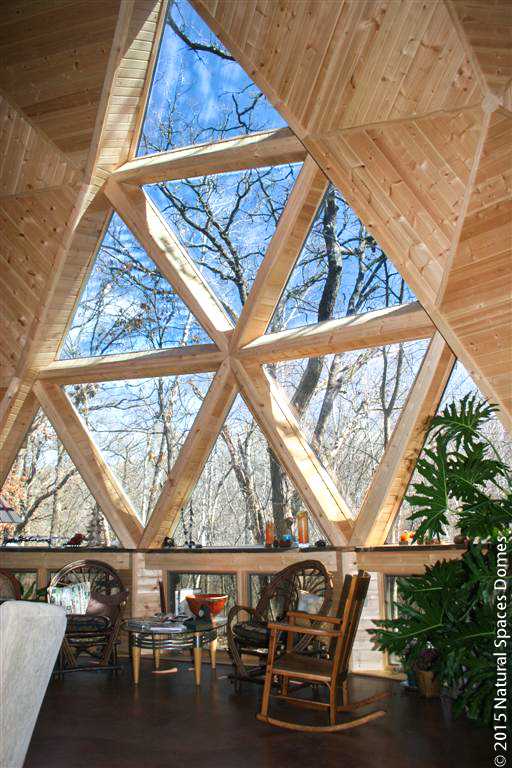

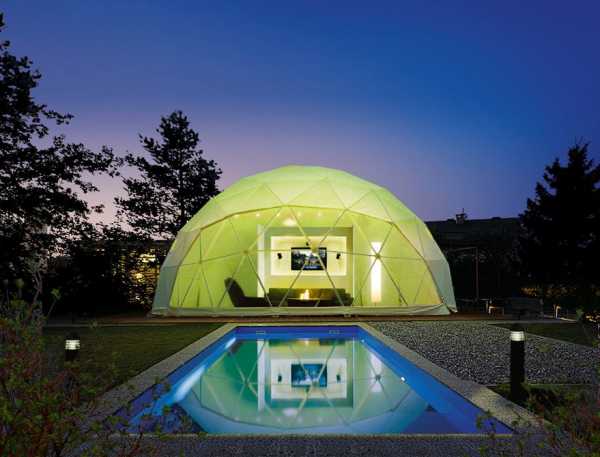

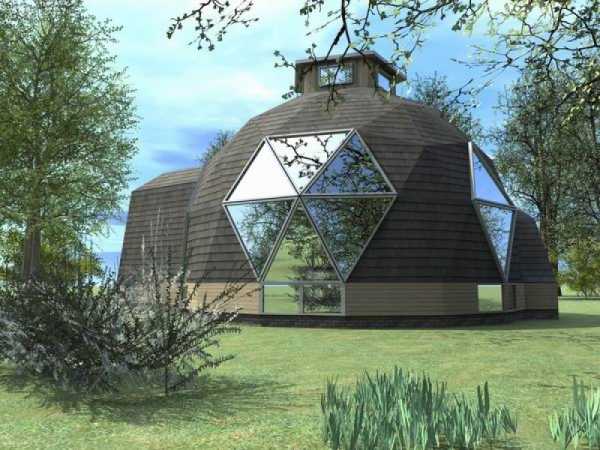

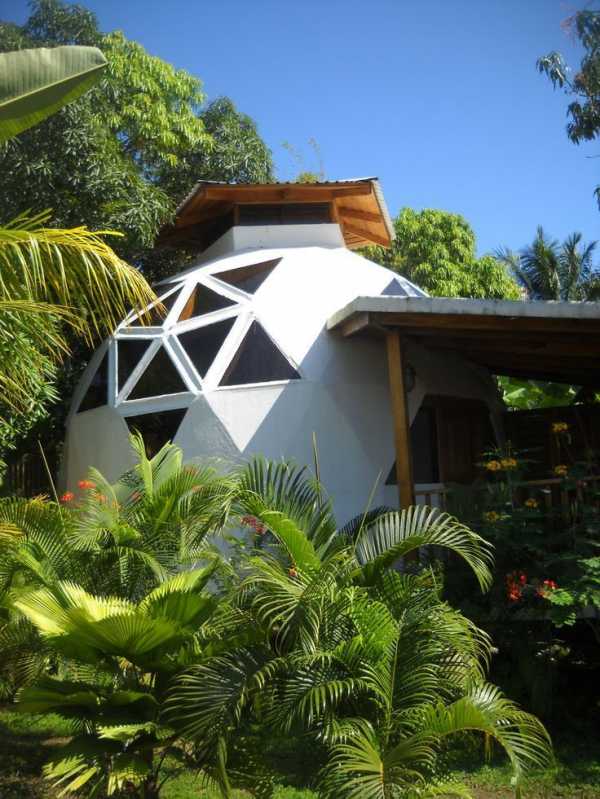

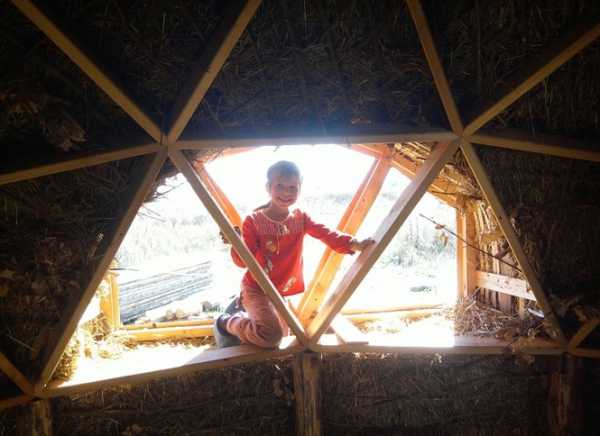

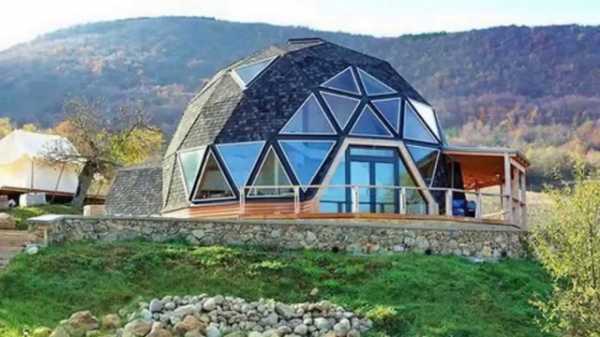

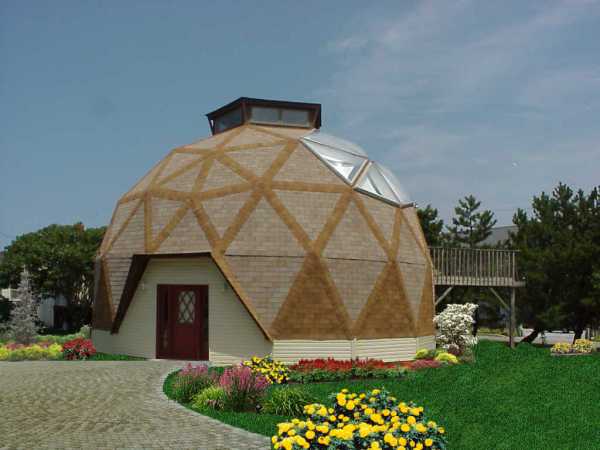

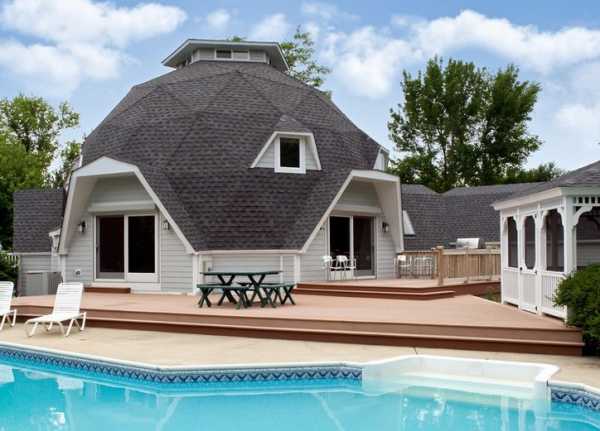

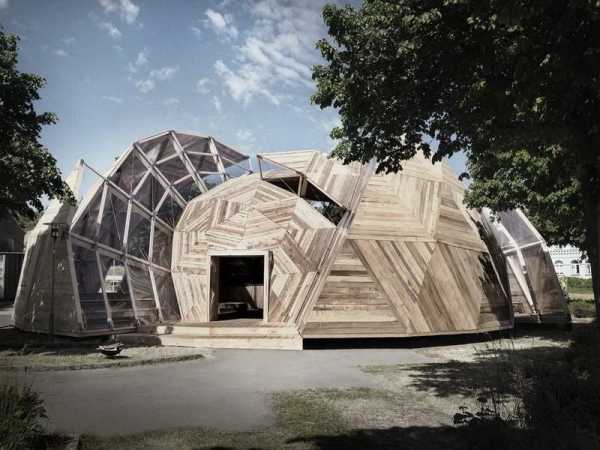

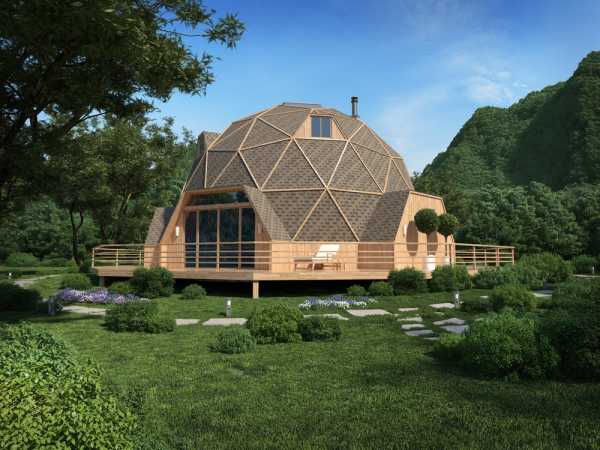

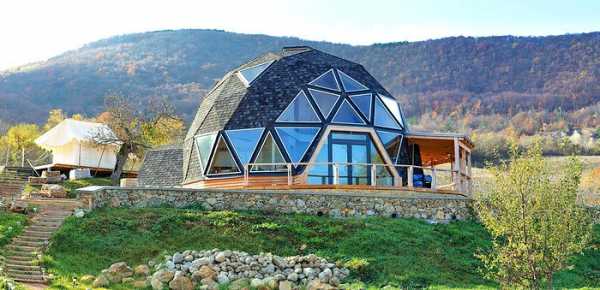

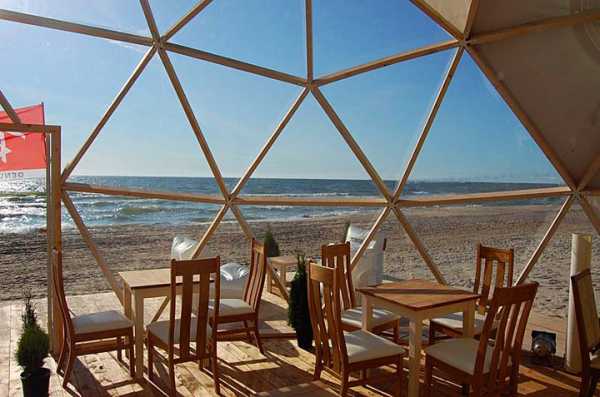

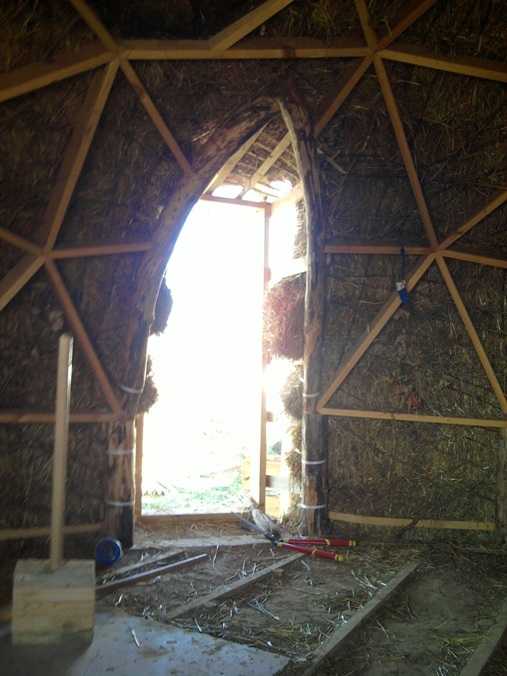

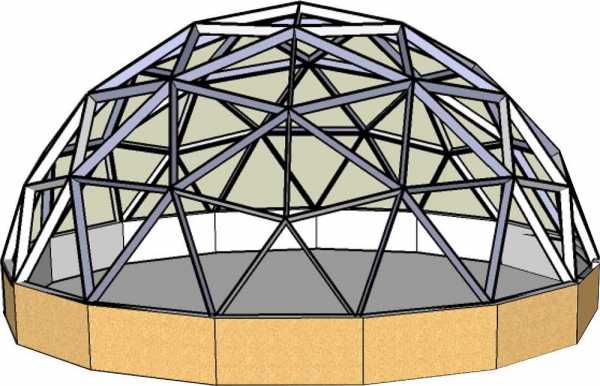

Геодезический купол

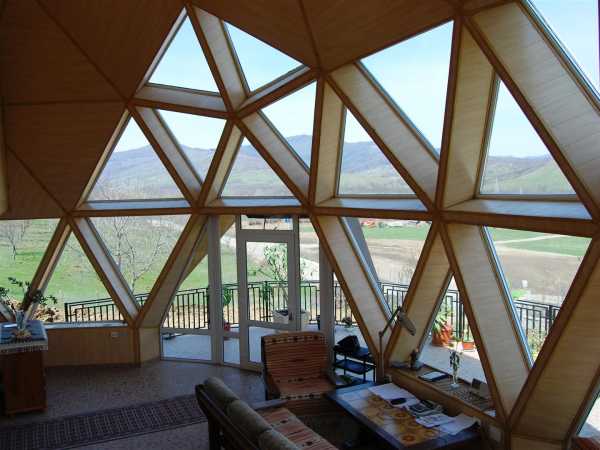

Купол разделен на треугольники, из которых и собирается многогранник. Особенность этой технологии — в одной точке сходится большое количество балок. Для обеспечения их надежной фиксации используются коннекторы — специальные устройства из стали, позволяющие надежно соединять элементы несущей конструкции.

Геодезический купол для сферического дома строят на основе треугольников, при этом количество коннекторов исчисляется десятками или даже сотнями, и их наличие сильно влияет на стоимость строительства. Те, кто планируют строить купольный дом своими руками, стараются обойтись без коннекторов или сделать их тоже самостоятельно. Причины понятны, но при недостаточной прочности соединения, здание при нагрузках может разрушится.

Достоинство каркаса этого типа — устойчивая конструкция. При разрушении 35% элементов купол не разрушается. Это проверено в сейсмоактивных регионах, при ураганах. Такая устойчивость позволяет с легкостью убирать некоторое количество перемычек. То есть проем под двери, окна можно делать в любом месте, практически любого размера. Единственное, что требуется учесть — окна будут треугольные. В этой конструкции от этого никуда не деться. Для многих это критический недостаток.

Еще одна особенность — при сборке каркаса, без обшивки он имеет хорошую устойчивость к нагрузкам на скручивание, но не очень хорошо воспринимает горизонтальные нагрузки. Потому каркас сначала собирают полностью и лишь потом его обшивают.

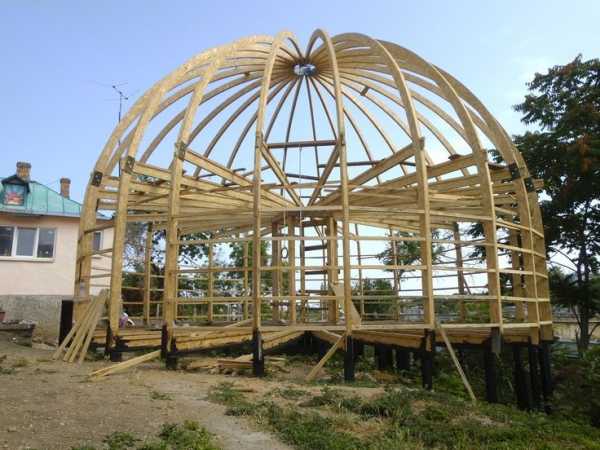

Стратодезический купол

Купольные дома такой конструкции собираются из секций трапециедальной формы. То есть его фрагменты больше похожи на прямоугольники или квадраты. Такое строение позволяет использовать двери и окна стандартной конструкции. Для многих это — большой плюс.

Минус статодезиеского купола в том, что убирать элементы конструкции можно только после усиления прилегающих конструкций.

Есть у этой технологии и своя особенность сборки. Каркас должен обшиваться по мере установки стоек. То есть, второй ряд стоек собирается только после того, как обшит первый, третий ряд — после того, как второй зашит листовым материалом и т.д. Это связано с тем, что в неоконченном виде — без обшивки — каркас имеет высокую несущую способность по вертикальным нагрузкам и не очень устойчив к нагрузкам на скручивание. Как только грани обшиваются, он становится очень устойчивым и надежным.

В отличие от геодезического купола, для сборки стратодезического коннекторы не требуются. Вертикальные детали каркаса соединяются при помощи замков специальной формы.

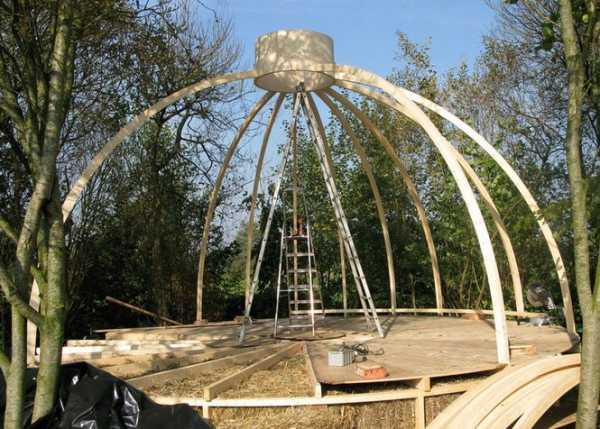

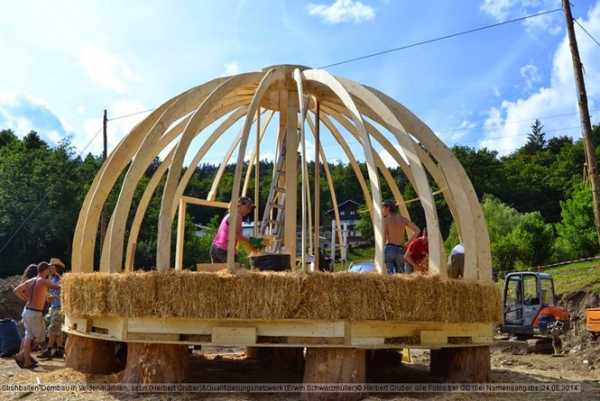

Существуют и дома стратодезической формы на основе каркаса из гнутоклееных балок. Эти дома, не смотря на сложности в изготовлении и сборке, имеют форму, максимально приближенную к форме сферы.

Плюсы купольных домов

Кроме необычного внешнего вида плюсы у сферических домов следующие:

Оптимальное использование пространства. Комнаты получаются с максимальной площадью пола и намного меньшей площадью потолка. То есть, неиспользуемое пространство над головой меньше.
Меньшая внешняя поверхность стен по сравнению со стандартными прямоугольными конструкциями.
Меньше поверхность — меньше рассеивается тепло зимой и поглощается тепло летом. То есть, содержание таких домов более экономично.
На купольных конструкциях осадки задерживаются в очень небольших количествах — они просто скатываются.
Конструкция легкая, фундамент под нее требуется облегченный. Обычно — ленточный, но хорош и свайный и свайно-ростверковый. На нестабильных грунтах возможно использование плитного фундамента.
В купол можно встроить любое количество окон. Это не повлияет на устойчивость конструкции.
Строение купола позволяет оптимально располагать солнечные батареи.
В строениях купольного типа удобно устраивать систему вентиляции, отопления и кондиционирования. Дело в округлой форме крыши, которая способствует естественному перемешиванию воздуха.

Минусы

Незначительно увеличивается количество отходов отделочных материалов, так как продаются они, в основном, прямоугольными листами. Но эта проблема практически не ощутима при использовании таких материалов, как мягкая кровля, минвата, вагонка, ламинат, мозаика.
Для монтажа окон и дверей на наружных стенах требуется соответствующая подготовка проемов. Окна могут быть как мансардные, так и обыкновенные в наружном или заглубленном исполнении. Хотя на это будет потрачено немного больше времени, но именно окна придадут вашему дому неповторимый внешний вид и необычный внутренний дизайн помещений.
Ограниченный выбор материалов для наружной отделки. Для кровли не используются такие материалы, как шифер, металлочерепица, профнастил. А подходят несколько вариантов — мягкая черепица, деревянная дранка, листовой металл Наиболее распространенный вид кровельного покрытия – мягкая битумная черепица. Этот материал идеально ложится на криволинейные поверхности.
Необычная планировка. Но однозначно ее отнести к недостаткам не получится. Нравятся купольные дома именно своей неординарностью. Так что нестандартная форма помещений — это, скорее, особенность, которую надо учитывать при подборе мебели и выборе отделочных материалов.

По совокупности характеристик купольные дома выглядят очень привлекательны. К тому же экономический расчет затрат подтверждает, что на постройку требуется намного меньше средств за счет меньшей поверхности стен. По математическим выкладкам площадь стен меньше почти на треть, по сравнению с прямоугольным домом такой же площади.

krugdom.ru

Дома-купола: история и примеры — Home and Garden — ЖЖ

Еще недавно при адаптации куполов к нуждам частных домовладельцев возникали проблемы вследствие недостатка необходимой проектно-технической документации, стандартных деталей купольных конструкций, а также строительных рабочих, имеющих опыт возведения подобных объектов. Однако сегодня на строительном рынке США и Канады есть и то, и другое, и третье. Сейчас наблюдается всплеск интереса к подобным домам и большое количество фирм предлагает дома-купола и в России.

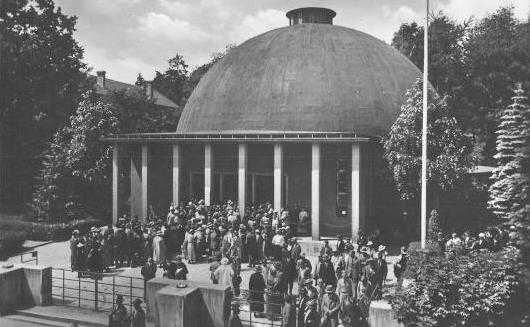

В 20-е годы ХХ века немецкий инженер и ученый Вальтер Бауэрсфельд создал первый железобетонный геодезический купол для первого планетария фирмы Zeiss Optical Works в Йене (Германия).

В 40-е годы Бакминстер Фуллер, исходя из структуры древнегреческого икосаэдра, создал Димаксион, или геодезический купол, предназначенный для использования в архитектурных сооружениях.

Архитектор, инженер, дизайнер, так же как Константин Мельников, спроектировал и построил свой собственный футуристический дом.

Это дом, которым был одержим Фуллер на протяжении всей своей долгой жизни. (Умер он в возрасте 83 лет). В доме-куполе он прожил 12 лет.

Он работал над проектом автономного экологического жилища, разрабатывал способы получения электричество из солнечного света и энергии ветра. Он надеялся на наступление эры «всеуспешного образования и обеспеченности человечества».

Дома Мельникова и Фуллера имеют: 1) несущий каркас, 2) круг в плане.

Лёгкий мобильный автономный дом такого типа должен был решить жилищную проблему в послевоенной Америке, но выпущено было всего два таких дома.

Работы Фуллера, посвященные геодезическим куполам, произвели большое впечатление на молодых инженеров, особенно в 60-е годы. Тем не менее в целом надеждам на экономическую эффективность куполов в плане решения проблем домостроения не суждено было оправдаться.

Идеальный замысел требовал идеального исполнения, которое не всегда достигалось на практике. Первые купольные строения не выдерживали никакой критики, при том, что даже качественно построенные куполообразные здания на поверку не всегда хорошо вписываются в архитектурно-планировочную концепцию пригородов.

Применение нестандартного каркаса порождает проблемы с техническим нормированием, с получением необходимых разрешений. Наконец, произвольно встраиваемые в ограждения дверные и оконные блоки часто снижают конструктивную прочность и энергетическую эффективность сооружения.

Несмотря на это, во всем мире существует множество великолепных купольных домов и легион их поклонников. Сейчас наблюдается новая волна интереса к куполам и я предлагаю посмотреть небольшую подборку фотографий и два видео, в которых подробно описывается строительство и эксплуатация домов.

Видео с forumhouse.tv. Геокупол-дом:

Геометрические купола имеют подчеркнутую геометрическую структуру, к негеометрическим же относятся сплошные цельные оболочки, такие, как керамические шары. Геодезическими являются многогранные купола с регулярной полигональной структурой.

Вопросы поддержания тепла раскрыты в видео выше.

Такие конструкции используют не только для строительства домов, но и для легких сооружений. Например, летнего кафе на Кавказе:

Или так:

В 1996 г. были изобретены стратодезические купола. Отличие страдодезических куполов, также многогранных, от геодезических состоит в том, что основой структуры последних является радиальная симметрия. Страдодезические же купола имеют в своей основе симметрию осевую.

Геодезические купола лучше воспринимают нагрузки, векторы которых сходятся в одной и той же точке — центре исходной сферы. Стратодезические более устойчивы к вертикальным нагрузкам. Уже поэтому для архитекторов и строителей они предпочтительнее.

Осевая симметрия позволяет рассекать купол на гораздо большее количество горизонтальных слоев, ограниченных параллельными плоскостями, чем радиальная, что делает стратодезические купола более дружественными как к традиционным методам строительного конструирования, так и к поточным методам сборки.

Видео с forumhouse.tv. Стратодезический купол-дом в России:

Из истории — отрывки статьи Роберта М. Фри и эко-домус.

Присоединяйтесь к нашей группе на fb, чтобы не пропускать посты и у нас был стимул размещать там оригинальные посты 🙂

home-and-garden.livejournal.com

Конструкция купольного дома способна кардинально изменить жизненную философию его жильцов: стратодезический купольный дом

13.01.2016

Когда люди размышляют о строительстве дома, то, как правило, обсуждают материал, например, кирпич или дерево, количество этажей, общую площадь, наличие гаража, подвала, мансарды, камина и бани, размер окон, материл кровли и утеплителя, но практически никто не задумывается о том, чтобы изменить принципиальный подход к самому дому, то есть изменить его геометрию с прямоугольной на… сферическую, купольную. Ведь преимущество налицо — сферическая форма, по сравнению с прямоугольной, охватывает максимальный объем, используя при этом минимальную площадь поверхности.

Когда речь заходит про купол, то все, естественно, вспоминают самые популярные архитектурные объекты, например, Исаакиевский собор в С.-Петербурге, Большой Цирк на Проспекте Вернадского в Москве, планетарий и проч. При этом никто не допускает мысли, что конструкция купольного дома может использоваться гораздо шире, а не только в монументальных сооружениях. Купольное решение может быть реализовано при строительстве школы, магазина, больницы, павильона в парке отдыха. Поэтому нет ничего зазорного в том, чтобы построить купольный дом.

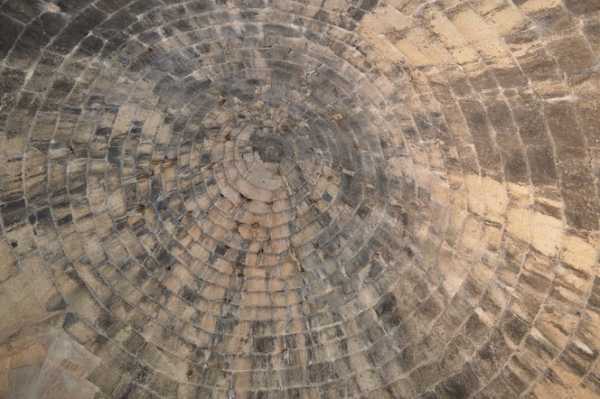

Купол в архитектуре появился давно. Иглу эскимосов, вигвамы индейцев, шатры африканских племен; один из ключевых элементов соборов и капелл. Вообще в куполе воплощается гармония с окружающим миром. Природа не знает прямых линий прямых углов. Все, что она создает, обладает скругленными формами. В этом отношении купол является очень естественным для природы (буквально — натуральным) решением в архитектуре.

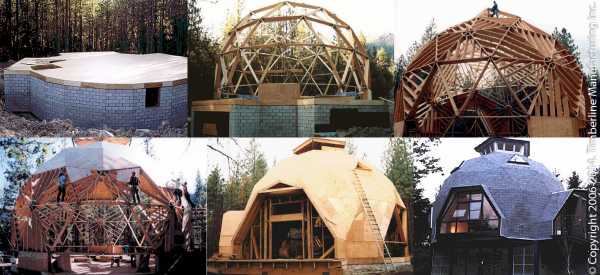

Основные этапы строительства купольного дома, которое вела компания Timberline Geodesics. Узнать больше: www.domehome.com. Современное куполостроение связано непосредственно с именем американского инженера и архитектора Ричарда Фуллера/Richard Fuller (1895-1983), который искал пути для обеспечения людей доступным жильем. Он стал ориентироваться на природные решения и в конце 40-х годов прошлого века принялся экспериментировать со сферической геометрией. В результате в 1951 году Ричард Фуллер запатентовал геодезический купол, который представляет собой полусферу, собранную из тетраэдров, и является несущей оболочкой. Таким образом, форма купола представляет собой многогранник, близкий по форме к сфере. Так появился купольный дом, дом-купол или дом-сфера.

К настоящему времени разработаны и другие технологии для возведения купольных домов: стратодезические, полистирольные, пневмокаркасные, набивные, тентовые. Используются различные материалы: дерево и его производные, металл, глина, пластик, стекло, бетон, фибробетон, проч. Купольные решения применяют при строительстве жилых домов, гаражей, теплиц, производственных помещений, складов, отелей и ресторанов.

Поскольку наш интерес находится преимущественно в области деревянных домов, отметим стратодезический купольный дом. Подобное строение возводится из гнутоклееных деревянных балок, которые по факту являются несущей конструкцией и элементом оформления интерьера. Снаружи и внутри основание дополняется отделочными материалами.

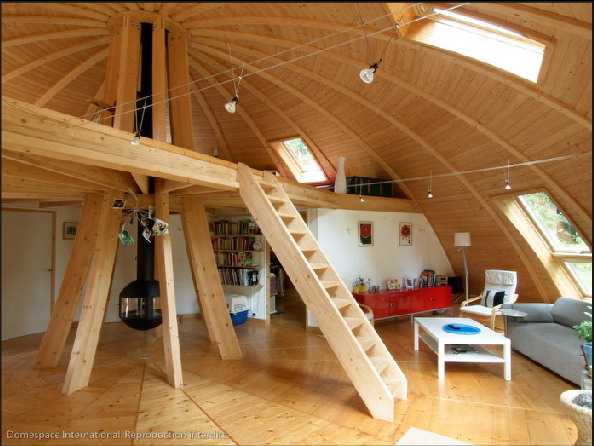

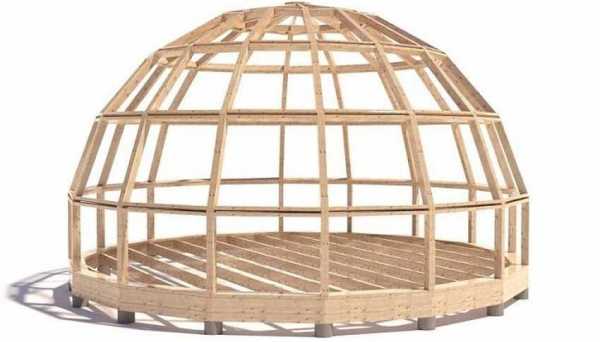

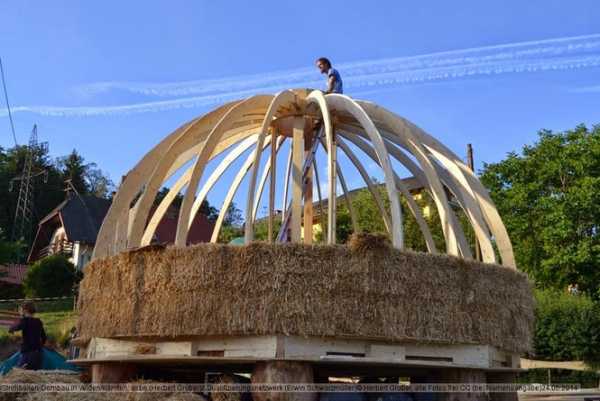

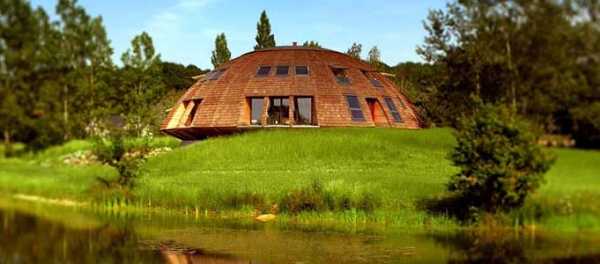

Стратодезический купольный дом. Возводится из гнутоклееных деревянных балок, которые по факту являются несущей конструкцией и элементом оформления интерьера. Преимущества купольных домов начинаются уже с фундамента. Проведем простые подсчеты. Для традиционного прямоугольного (квадратный) дома площадью 100 кв. м нужно уложить 40 м ленты фундамента. В случае использования купольной конструкции, купол покрывает те же 100 квадратов, но длина ленты под фундамент составляет уже 35,5 м, то есть на 11 процентов меньше. Как говорится, мелочь, а приятно. Вообще эксперты утверждают, что купольная конструкция позволяет в целом экономить до 20-30 процентов строительных материалов при одинаковой площади основания.

Теперь проанализируем энергоэффективность, о которой думает каждый адекватный заказчик. Поскольку в купольном доме меньше площадь стен, то он, в отличие от традиционного прямоугольного, быстрее прогревается и дольше сохраняет тепло. Соответственно, меньшая площадь стен определяет меньшую потерю тепла. Отсутствие прямых углов на стыках между стенами и потолком увеличивает прохождение нагреваемого воздуха и скорость его нагрева. В результате экономия энергии на обогрев помещения (а летом, кстати, на кондиционирование) может достигать 25-35 процентов.

Внутри купольного помещения происходит естественная циркуляция воздуха, которая позволяет сократить расходы на вентиляцию. Присутствует отличная акустика одновременно с уменьшением внешних шумов на 30 процентов. Не ощущается давление потолка. Можно размещать окна почти любого размера, вплоть до создания панорамного остекления. Как следствие, уменьшаются расходы на освещение. Добавим сюда еще экологичность, простоту в обслуживании, непритязательность к фундаменту и необычный внешний вид купольного дома.

Многие описывают его как футуристичный, хотя он скорее тяготеет к сказочной стилистике. Кроме того, при разумном подходе в конечном архитектурном решении можно сочетать купольные решения и традиционные прямоугольные. Выглядит действительно красиво. В конце концов, не стоит строить купольный дом только ради купола. Вы можете сочетать самые разные формы и технологии. Главное, чтобы нравилось и было комфортно.

В купольном доме можно устанавливать окна почти любого размера. Но наиболее эффектно выглядит панорамное остекление. Как будто ты сидишь под сводом неба. Ну, и, наконец, некий нематериальный момент. Купольная конструкция является отражением стилистики природы, которая создает все без прямых углов. Иными словами, жить в куполе представляется наиболее естественным для человека. Также утверждается, что находясь под куполом, человек получает заряд положительной энергии. В этой связи вспомним купола храмов — неспроста же их строили!

Отдельно остановимся на сейсмоустойчивости купольного дома. В его конструкции отсутствует отдельная крыша, отдельные стропила и перекрытия. Эти особенности и определяет высокую сейсмоустойчивость. Даже если произойдет разрушение 30 процентов конструкции, весь дом не обрушится.

Купольные дома способны выдерживать снеговую нагрузку до 700 (!) кг на квадратный метр и порывы ветра до 250 км/ч. Для понимания: во время типичного урагана скорость ветра достигает 120 км/ч, и только при урагане «Патрисия» (октябрь 2015 года) порывы ветра достигали 400 км/ч — но это исключение. Здесь, естественно играют роль аэродинамические свойства купола — ветер встречает меньшее сопротивление. А вот в прямоугольном доме любая стена превращается в хороший парус, который сильный ветер старается свалить. Тепло не выветривается, опять же — повышается энергоэффективность.

Возведение купольного дома происходит в кратчайшие сроки. Например, на строение общей площадью 50 квадратных метров потребуется 1-2 недели, причем уже с отделкой. Конечно, на сложные решения придется потратить месяц-два-три.

Простота сборки и легкие материалы сделали купольные дома оптимальным решением в труднодоступных местах. Вспомним, например, высокогорный отель «Тарелка» на курорте Домбай. Он действительно имеет форму летающей тарелки, которая как будто приземлилась на склоне горы Мусса-Ачитара на высоте более 2 тыс. метров над уровнем моря. Кстати, отель был построен еще в… 1979 году.

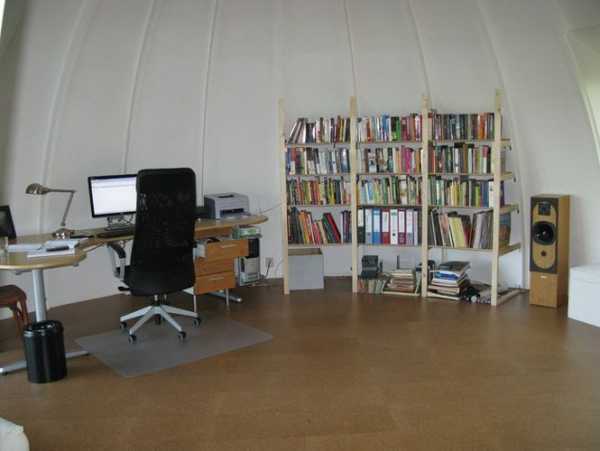

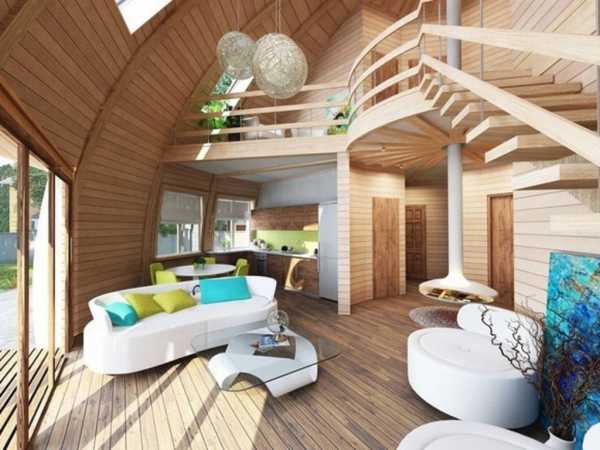

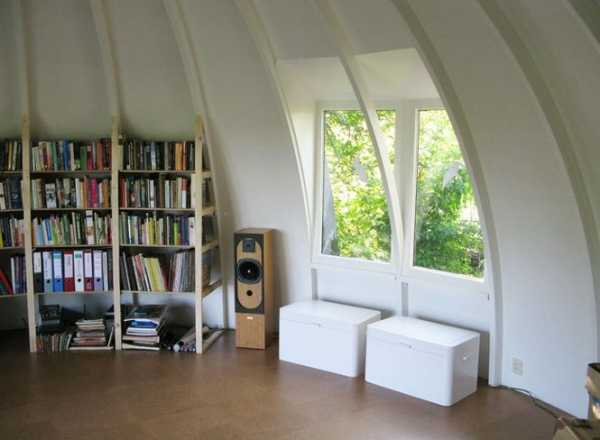

Внутри сфера выглядит больше, чем снаружи. Несущие конструкции отсутствуют (несущей является оболочка), остается только пространство, которое дизайнеры интерьера могут преобразовывать самыми различными способами. Купольная стилистика придает жилищу торжественность, возвышенность и необычный уют.

Несмотря на скепсис некоторых экспертов, в купольном доме можно без проблем размещать традиционную прямоугольную мебель. Критики купольных домов говорят о том, что в «круглую комнату» сложно вписать традиционную мебель с прямыми углами. С ними сложно не согласиться. Правда, нужно понимать, что купольное решение предполагает другое восприятие мира или, по крайней мере, стремление к этому. Нельзя подходить к этому объему с т. н. прямоугольными мерками. Купол не догма, а руководство. В конце концов, большую сферу можно разгородить стенами, к которым поставить шкаф, кровать и прочие прямоугольные предметы. Другое дело, что купольная философия может сподвигнуть вас к иным формам предметов повседневного обихода, о чем вы сейчас даже не можете догадываться. А для этого нужно всего лишь… решиться на строительство купольного дома. Поэтому главный вопрос — а насколько вы готовы к этому?

norvex.pro

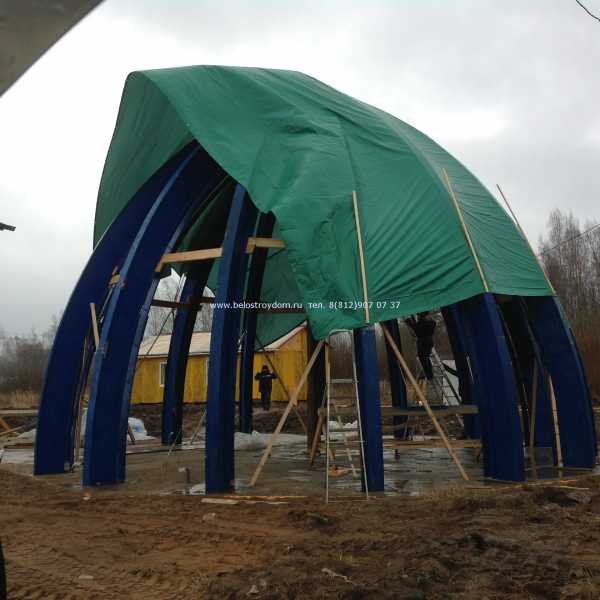

Стратодезический купольный дом

Сейчас существует много фирм, которые так же, как и мы строят дома-купола. Многие не мудрствуют и просто повторяют то, что уже отработано как технология у других. И за редким исключением появляются те, кто изобретает новые подходы или технологии в реализации куполостроения. Те которые повторяют могут конкурировать с такими же благодаря нескольким факторам.
1 Уменьшая стоимость.
2 Сервис (оборудование или помощь в недорогой аренде).
3 Профессионализм.
4 Порядочность (отсутствие воровства).
5 Выполнение обязательств.
Вторая группа или группа новаторов кроме этого, конкурирует за счёт улучшения качества конечного продукта как следствие применения нового изобретения и уменьшение той же стоимости, но за счёт нового подхода (технологические процессы).
Как уменьшить стоимость? Это основной пункт, который беспокоит всех. И все на него ведутся не думая, что в основном уменьшение стоимости можно сделать за счёт применения более дешёвых, а значит менее качественных материалов. Редкие компании и строят, и производят материалы, и могут позволить себе играть ценами на качественном продукте.
На остальные четыре пункта обычно внимание не обращают. Такова наша действительность. Об этом вспоминают в процессе и это приводит к неудобствам, недоразумениям и даже к конфликтам. Потом встречаешь в интернете предостережения пострадавших от нерадивых строителей. И удивляешься тому, насколько люди наивны, заключая договора на сверх дешёвые сделки. Приходится напоминать «хорошее дешёвым не бывает». И это касается всех технологий без исключений.
Теперь о технологиях. На самом деле идеальной технологии не существует и существовать не может. В каждой есть свой изъян. Вопрос в другом с каким изъяном вы можете смириться и принять его как должное в процессе строительства и дальнейшей эксплуатации готового сооружения.
Я хоть и являюсь автором идеи и изобретателем нового метода возведения купольных зданий, также не могу сказать, что это идеальный вариант. Поскольку имеет свои недостатки. Но с моей точки зрения он более надёжен, удобен в эксплуатации и перспективен как в применении разнообразия материалов так и в возможности разработок внешнего дизайна, что до сего дня не делалось относительно куполов. Уже есть и методы и решения, технологии как купол сделать архитектурным произведением, при том индивидуального проявления. Мы не стоим на месте.

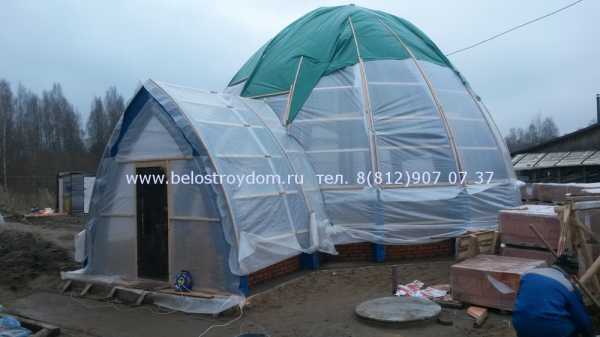

Как же у нас? Наше строительство относится к возведению стратодезических, а не геодезических куполов. Для тех, кто не знает – это купола не из треугольников, а из лепесточков как апельсиновые дольки. Поэтому у нашего здания есть несущие элементы. Это изогнутые под определённым углом ребра жёсткости, которые и несут на себе основную нагрузку, если здание собрано по технологии каркасного дома. Дома из треугольников только каркасные и в них нагрузка ложится на соединение между этими треугольниками, соединяются они через конекторы (подвижные соединители из металла). Именно от качества конекторов зависит устойчивость к нагрузкам этого дома.
Наша конструкция универсальна и на её основе можно возводить и каркасники, и основательные здания в основе которых бетонная или кирпичная скорлупа как основная самонесущая конструкция.
Существует другая технология, которая позволяет возвести купольное здание из бетона. Это когда надувают каркас и изнутри напыляют пену, ставят арматуру и торкретированием наносят слой бетона формируя купол. Технология на самом деле перспективная и в своё время я к ней тоже склонялся. Но минус в теплоизоляции.
Во-первых, это только пена. Во-вторых, эта пена после возведения находится на поверхности купола и требует герметизации, чтобы в неё не попала вода и не начала её разрушать при первых морозах, а значит ухудшать её теплоизоляционные свойства. Такая гидроизоляция приводит к тому, что влага внутри купола в процессе эксплуатации будет всасываться бетоном, поскольку он паропрозрачен и оставаться в нем. И со временем внутри бетона может появиться грибок. Чтобы этого не произошло нужно ставить серьёзную вентиляционную систему. Всё бы ничего, но все эти конструкции будут висеть внутри помещения, что сильно отразиться на эстетике интерьера. Я это счел недостатком. Хотя для кого-то это не так важно.
В нашей конструкции внутри стены между теплоизоляцией и основой крыши создаётся воздушная прослойка, где идёт естественная циркуляция снизу вверх воздуха с выводом в атмосферу. А он выводит наружу излишки влаги, которые проходят через бетонную скорлупу и теплоизоляцию. Если заказчик желает поставить систему вентиляции, то она расположится внутри корпуса стены купола, при этом стена не изменит своих теплоизоляционных и несущих характеристик. Там же проводится часть других коммуникаций.

Наша технология не привязана к толщине теплоизолирующего материала, а значит и региону, где возможно возведение здания. Не привязана и к однообразию теплоизолирующих материалов. Можно даже соломой утеплить. Поскольку внутренняя часть купола имеет бетонную или кирпичную основу, это пожаробезопасность, а также тепловой конденсатор.
Одни из самых дорогих элементов в стратодезическом куполе – это рёбра жёсткости, так называемый скелет здания. Мы разработали рёбра жёсткости, которые не уступают по характеристикам гнутоклееным, но при этом они на порядок дешевле. Вот здесь уже можно говорить о конкуренции за счёт уменьшения стоимости основанной на применении изобретения без ухудшения характеристик. Может для кого-то не важно, чтобы дом дышал, или наличие коробов над головой, но всем важно, чтобы дом не развалился в процессе эксплуатации. Люди далёкие от строительства спросят, почему нужно делать такие дорогие рёбра жёсткости и именно из дерева, гнуть, клеить, изобретать. Да, из металла или даже из бетона можно сделать куда дешевле. Что и делают там, где позволяет тёплый климат. Где можно не обращать внимания на так называемые «мостики холода». Мы претендуем на то, чтобы наши строения соответствовали технологии «пассивный дом». А в этом случае, такие проявления как «мостики холода» должны быть максимально исключены из конструкции оболочки дома. Поэтому те, кто читает эту статью, уже должны сделать вывод, дом не будет дешевле геодезического в каркасном исполнении, а скорее на оборот. Можете отнести это к недостатку, хотя делая выбор между автомобилем «Жигули» и «Мерседес», никто не считает цену мерседеса недостатком. Вопрос ориентации на те качества и удобства автомобиля цену которого готов оплатить пользователь. Так и здесь. Если вы хотите дом, который будет требовать минимум внимания и вложений в период эксплуатации, при этом давать максимум комфорта придётся заплатить больше. Если по минимуму, значит, как у жигулей – запчасти дешёвые, но менять часто.
Желаю удачи всем тем, кто увидел перспективу в купольных зданиях и заверяю вас, эти здания ещё скажут своё слово не только в комфорте проживания.
Герливанов В.В.

belostroydom.ru

Длинная дорога к куполу. Часть 3. Виды купольных домов и разнообразие технологий их изготовления.

Виды купольных домов и разнообразие технологий.

Прежде всего, это геодезические купола Баки Р. Фуллера, которые строят и в виде жилых куполов и в виде общественных зданий и сооружений.

Геодезические купола.

Геодезические купола строят из любого строительного материала: металла и его сплавов, бетона и его вариаций, дерева и его производных, пластмасс и ее комбинаций и т.д. Мы рассмотрим основные варианты производства и сборки жилых куполов. В большинстве сборка каркаса жилого геодезического купола из деревянных ребер осуществляется двумя вариантами:

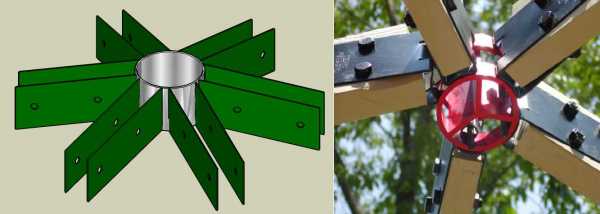

при помощи различных коннекторов, которые изготавливают из металла, сплавов, дерева, пластмасс;

безконнекторным способом, когда каркас купола собирают из

а) готовых треугольников;

б) стыкуя ребра на месте по выбранной и рассчитанной геометрии купола.

Геодезические купола – это каркас из треугольников различной формы. Треугольники, это своего рода панели внешних ограждающих конструкций каркаса купола, которые делают не только из дерева и его производных.

В качестве строительного материала используют различные вариации со стеклофибробетоном, базальтофибробетоном, железобетоном, пенополистиролом, пенополиуретаном.

Я не буду здесь останавливаться на геодезических куполах – каркас которых изготавливают из трубы или профиля, а мембраной служат различные искусственные ткани.

Стратодезические купола.

В 1996г. Р.М. Фри использовал стратодезический купол как форму для жилых и производственных зданий, который отличался от геодезического тем, что имел осевую симметрию. Стратодезические купола более устойчивы к вертикальным нагрузкам, а осевая симметрия позволяет рассекать купол на гораздо большее количество горизонтальных слоев, ограниченных параллельными плоскостями, чем радиальная, что делает стратодезические купола более дружественными как к традиционным методам строительного конструирования, так и к поточным методам сборки.

Сегодня домокомплекты жилых куполов стратодезической формы выпускает французская компания. Есть варианты крутящихся куполов, которые способны поворачиваться вокруг своей оси на 320градусов, цена коим от 1500 евро/кв.м.

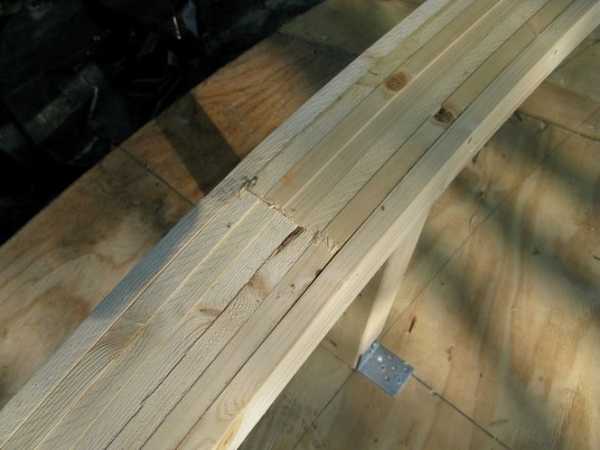

В основе каркаса стратодезического купола лежит серьезный расчет и гнутоклееная балка, оббитая снаружи ОСВ3, изнутри – отделочными — блок-хаус, вагонка, сайдинг, и т.д. и т.п.

За кажущейся простотой стоит высокоточная технология проектирования, высокое качество и технологичность производства конструктива, высокий профессионализм при монтаже каркаса. Наличие всего одной компании в мире по производству стратодезических куполов говорит о многом. Это не только патент, технология производства конструктива и сборка каркаса очень требовательная и жесткая. (Тем не менее я уже видел сайты новоявленных русских «куполостроителей», предлагающих «на выбор» купола стратодезической формы. Про открытие фабрики (цеха) по выпуску конструктива для таких куполов ничего не нашел, а вот «готовые купола, согнутые через коленку» запросто).

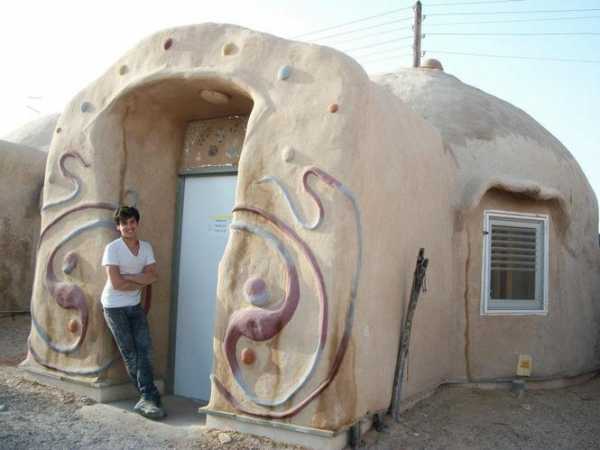

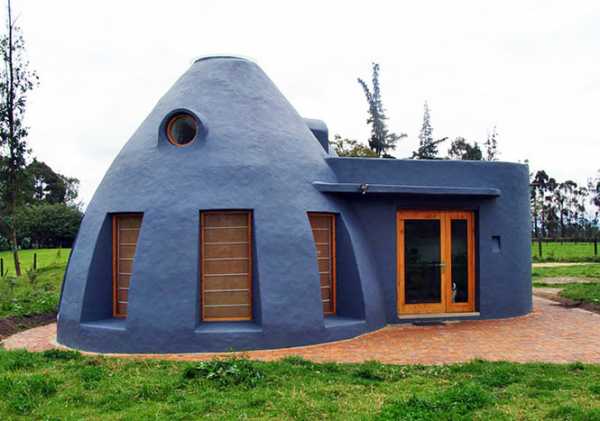

Монолитные бетонные купола по пневмокаркасной технологии.

Тут история создания тонких раковин из бетона начинается с таких столпов архитектуры как Антон Тедеско (Anton Tedesko (1903-1994), Пьер Луиджи Нерви (Pier Luigi Nervi (1891-1979), Эдуард Торрох (Eduardo Torroja (1891-1961) и его ученик Феликс Кандела (Felix Candela (1910-1997) и сегодня опирается на Девида Б. Сауса и его двух братьев – Барри и Рэнди Саус (David B. South 1935, Barry South, and Randy South).

В далеком 1975 году братья Саус построили свой первый монолитный купол – это было картофелехранилище в Шелли (Айдахо, США) – диаметром 32 м при высоте стрелы подъема — 10,67м. В 1979 братья получили свой первый патент и с тех пор монолитные купола стали строить во всех штатах США и сегодня их можно увидеть более чем в 50 государствах мира.

Здесь надо сразу определиться с технологиями.

Технология с использованием пневмокаркаса для создания формы будущего здания, который изготавливается из ткани ПВХ, закрепляется по периметру фундамента, надувается и затем изнутри на мембрану наносится слой утеплителя из пенополиуретана, к которому крепиться силовой каркас из арматуры и затем конструкция замоноличивается методом торкретирования. Мембрана из высококачественного ПВХ, специально подобранной для долголетней эксплуатации служит до 12 лет. Мембрана изготовленная только для создания формы раковины купола армируется и торкретируется базальтофибробетоном, который служит сотни лет.

Бетон в такой конструкции изолирован от контакта с внешней средой и защищен от сезонных перепадов температур, потому служит долго и со временем становиться только крепче. Торкретбетон высокой плотности, нанесенный под высоким давлением, обладает и повышенными эксплуатационными свойствами, в том числе повышенным сопротивлением к истираемости, более высокой устойчивостью против выветривания и атмосферных воздействий и более низкой усадкой, чем у обычных. Базальтовый и полипропиленовый фибробетон имеет в несколько раз более высокие показатели:

ударной и усталостной прочности;
прочности на растяжение и срез;
трещиностойкости;
морозостойкости;
водонепроницаемости;
жаропрочности и пожаростойкости.

Базальтовая фибра, также, как и полипропиленовая, распределяясь по всей матрице бетона, обеспечивает трехмерное упрочнение бетона по сравнению с традиционной стальной арматурой, которая обеспечивает лишь двухмерное упрочнение.

Построенные в 1976 году таким образом купола стоят до настоящего времени абсолютно без требований к своему ремонту. Тогда использовали фибру из стекловолокна и сетку рабицу для армирования верхнего слоя. За время существования технологии построены тысячи жилых куполов площадью от 30 до 1500м2. По такой технологии строят купола как для многочисленных арендных и малобюджетные поселков, так и огромные особняки, стоимостью миллионы долларов.

В мире широко используют купола в качестве складов, хранилищ, теплиц, оранжерей, планетариев, обсерваторий, спортивных сооружений, театров, школ, музеев, церквей и т.д.

Например, сегодня делают автоматизированные склады для цемента, способного вместить до 100 тыс. т.

В Арабских Эмиратах в 1999г. для цементной компании менее чем за шесть месяцев было построено куполообразное хранилище с четырьмя туннелями общей вместимостью 115 тыс. т. Для строительства туннелей использовали пневмокаркасную технологию, при этом только стали было израсходовано на 40% меньше, чем при строительстве обычных бункеров.

Всего за 10 недель был построен купол диаметром 62 м и высотой 31,5м. вместимостью 90 тыс. т. для крупнейшего производителя цемента Southdown в США.

Купола строят как хранилища для фруктов и овощей. В купольных хранилищах на тысячи тонн полностью автоматизируют погрузку/выгрузку, откачивают воздух и устанавливают температуру хранения – срок хранения достигает двух трех лет – при этом отходы не превышают 0,1%, а смета на содержание такого хранения составляет всего 40% от классического овощехранилища. Хотя сегодня можно говорить наоборот – в США хранилища купольной формы скорее классика, чем новодел.

Недавно Дэвид Б. Саус получил патент на «Crenosphere» —монолитный купол, диаметр которого можно варьировать от 91,5 до 300м, а высоту до 150м. При этом «Crenosphere» не имеет никаких внутренних опор.

Технология «EcoShell» — это купола без теплоизоляции. Делают фундамент, готовят, как правило, многоразовый пневмокаркас – в форме выбранного купола – устанавливают его внутрь фундамента, крепят, надувают и затем сверху снаружи устанавливают силовой каркас здания из арматуры, который торкретируется, штукатурится, красится. Через пару дней пневмокаркас сдувают, вынимают и приступают к внутриотделочным работам. Как правило, такие купола ставят в теплом влажном климате, где нет необходимости в тепловой защите помещений.

Технология Binichell – это когда внутри фундамента здания раскладывают арматуру на разложенный пневмокаркас заданной формы, укладывают расчетным слоем бетон и по воздуховодам подают воздух, который поднимает каркас и уложенный на него бетон. Сверху такую конструкцию так же накрывают второй мембраной для создания условий «созревания» бетонной скорлупы. Технология Binichell позволяет конструировать и строить геометрию здания практически любой сложности. Это необязательно купол, это может быть любая Гауссова форма.

Все технологии суперсовременные, все технологии опираются на новейшие научные разработки в области фибробетонов, базальтовой арматуры, пенополистирола и пенополиуретана, на самое современное оборудование для торкретирования. Тем более, что знание этих технологий дает возможность комбинировать их применение – что позволяет создавать практически любые конструкции куполов с минимальными затратами средств, материалов, времени.

Особое совершенство и изумительное качество в работе с пневмокаркасной технологией добавляет знание и применение технологии «3D panel». Новейшие достижения в разработках смесей для торкретирования, новейшие торкрет-машины в купе с опытом и знаниями купольных технологий открывают практически безграничные возможности для проектирования и строительства куполов любой сложности и назначения.

Отдельно надо сказать о возможности комбинирования пневмокаркасных технологий куполостроения с шаростержневыми системами. Наиболее целесообразно применять такое комбинирование при строительстве планетариев, обсерваторий, теплиц, оранжерей, ботанических садов, музеев, театров.

Основной (и единственный) недостаток купольных конструкций – это неосведомленность о них людей в России из-за отсутствия полной и достоверной информации о свойствах купола. Все другие «не» относятся к качеству проектирования, изготовления и к материалам, т.е. как и при любом другом строительстве. В остальном сложно-искривленная форма куполов имеет общие преимущества, геодезические они или нет. Об этих преимуществах я и расскажу.

Продолжение следует.

www.mydome.ru

Моя компания — Купольный дом из глины

Купол, копирующий природную форму яйца — прочная самонесущая конструкция, которая вляется каркасом для самой себя.

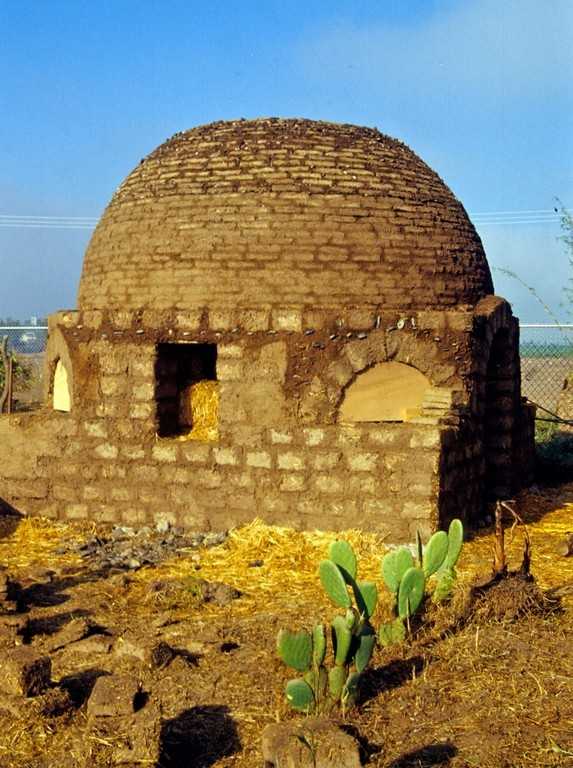

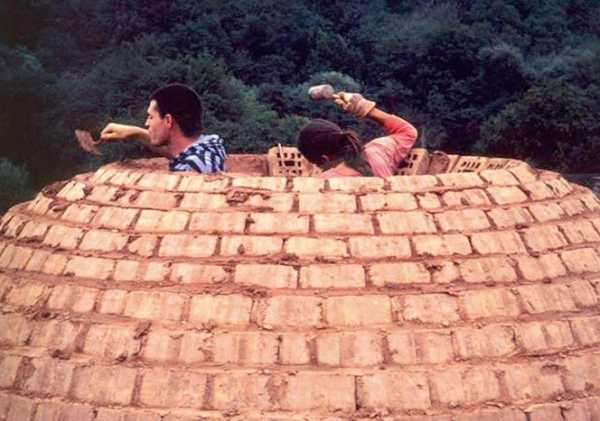

Этим объясняется прочность и долговечность самонесущих кирпичных купольных сводов древних построек.

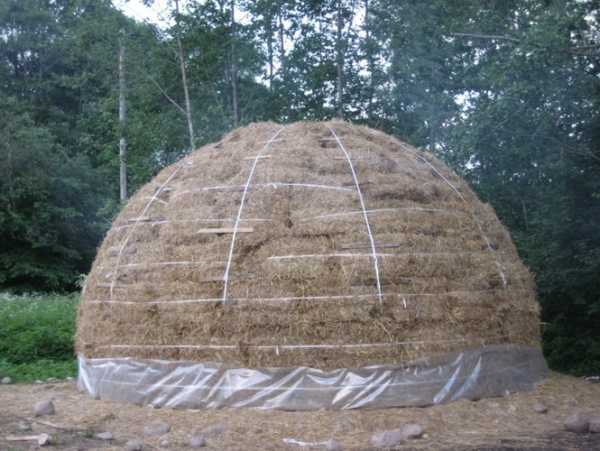

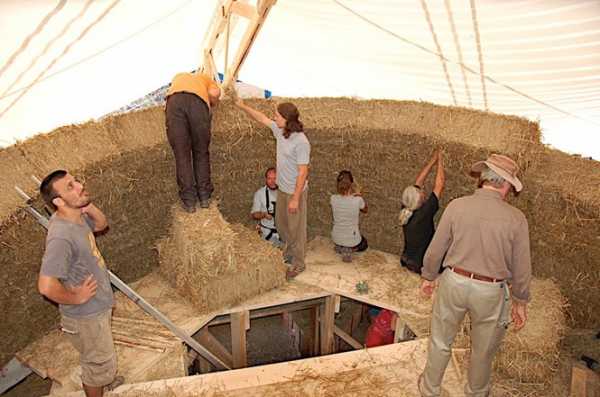

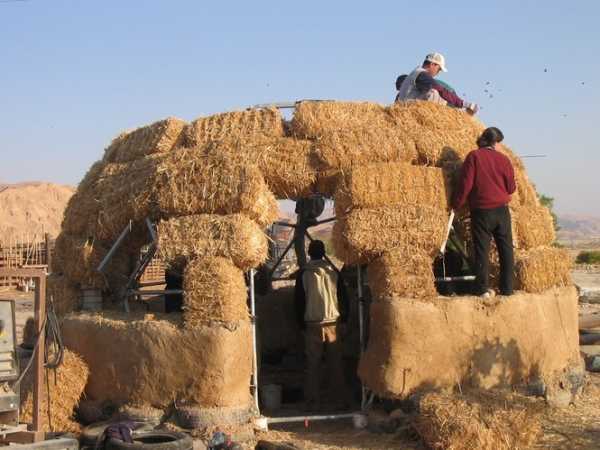

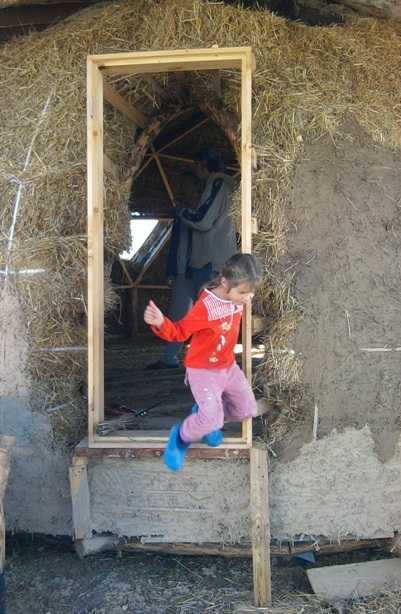

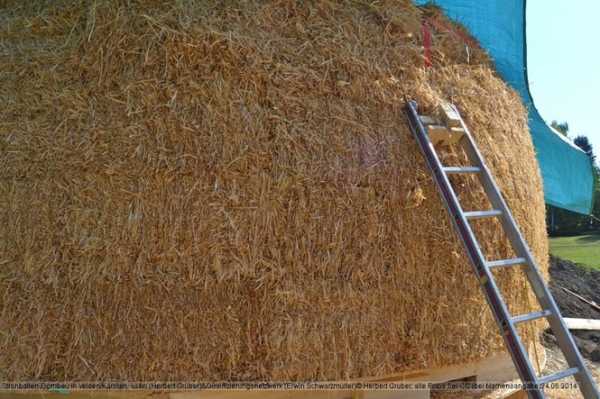

И возможность выстроить бескаркасный свод из блоков прессованной соломы.

Сама внутренняя структура скорлупы яйца также является арматурной.

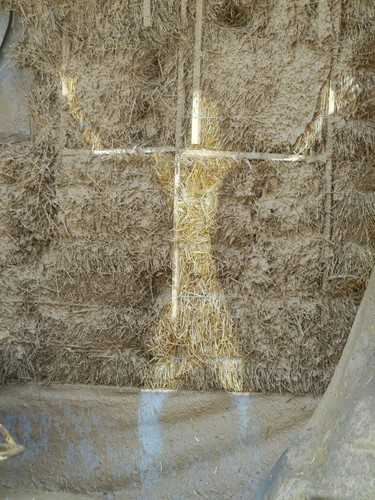

Структру тюка соломы плотного прессования напоминает внутреннюю структуру скорлупы яйца. Плотно прессованная солома представляет собой как раз такую структуру переплетённых в разных направлених сухих травинок. Армирующую роль играет солома в структуре саманных кирпичей, глинобитных домов и штукатурки для деревянных домов.

Именно эти качества мы объединяем в одной постройке, чтобы получить сверх экономичный купольный дом из соломы и глины — самый биосовместимый с организмом человека, тёплый, естественно дышащий дом.

Мы совмещаем структуру блока и структуру кирпичного свода, чтобы получить устойчивую конструкцию, которая имеет рекордно скромную стоимость.

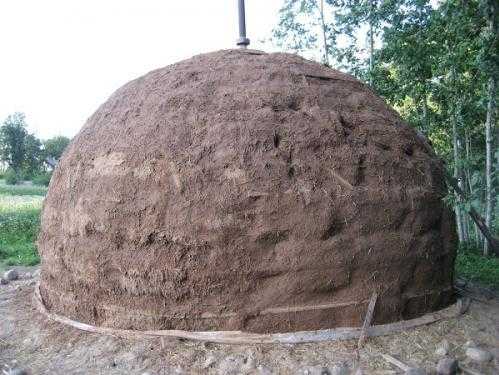

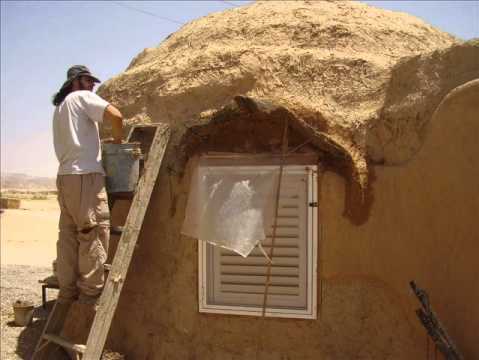

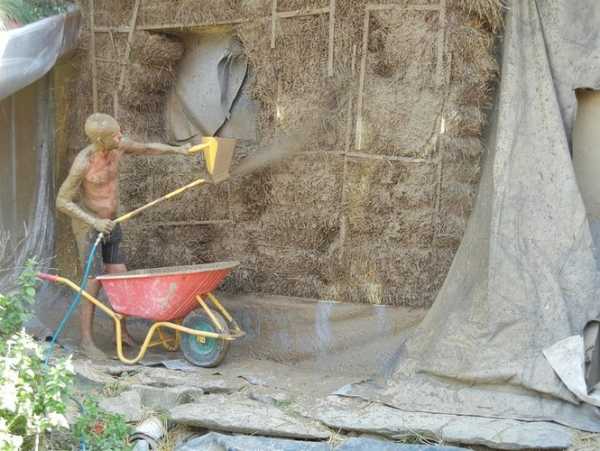

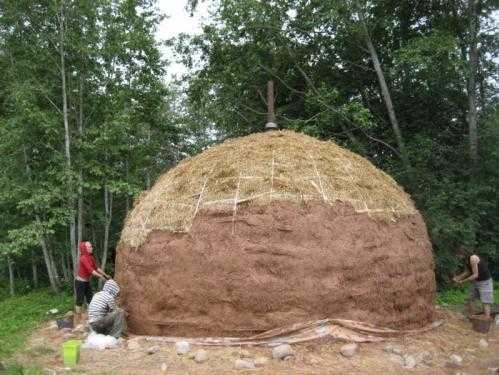

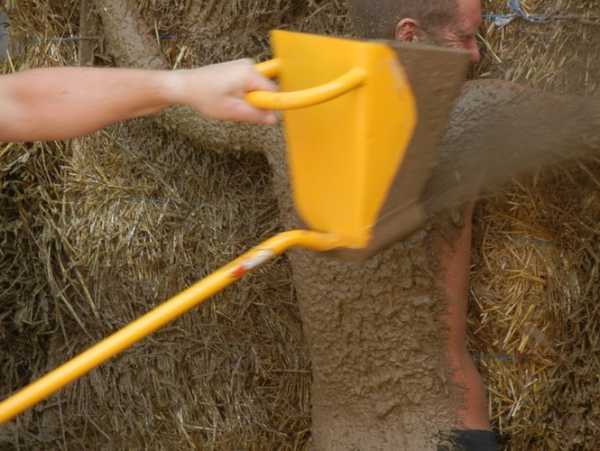

Способы отделки купола из прессованной соломы различные. Самый известный и популярный — отделка глиной.

Сегодня мы располагаем наружными штукатурками которые защищают дом от воды, но дают стенам дышать, выпускают пар из дома, не пропуская из атмосферы влагу от осадков внурь стены.

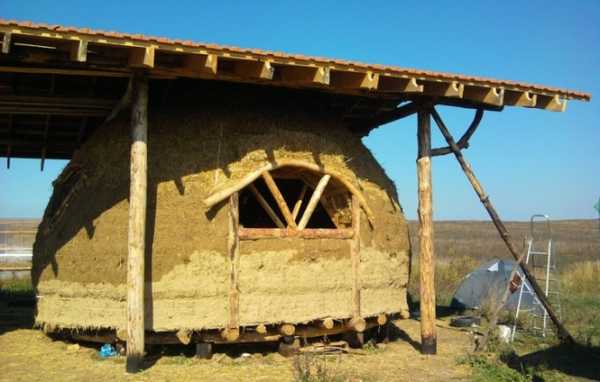

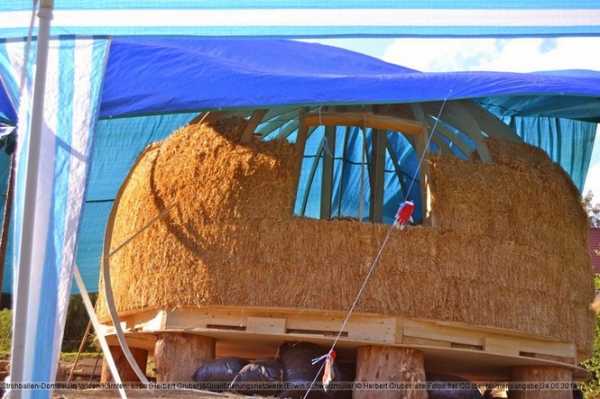

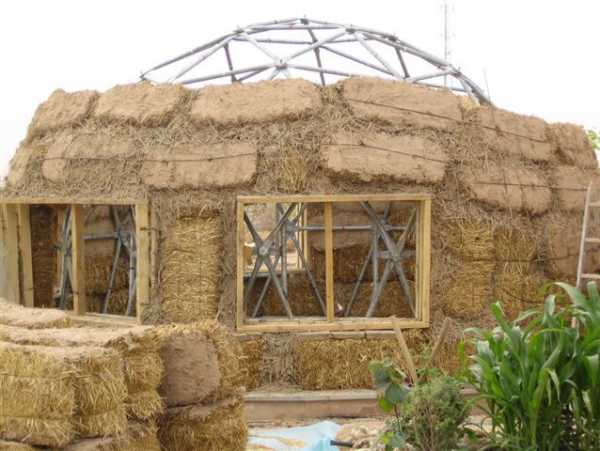

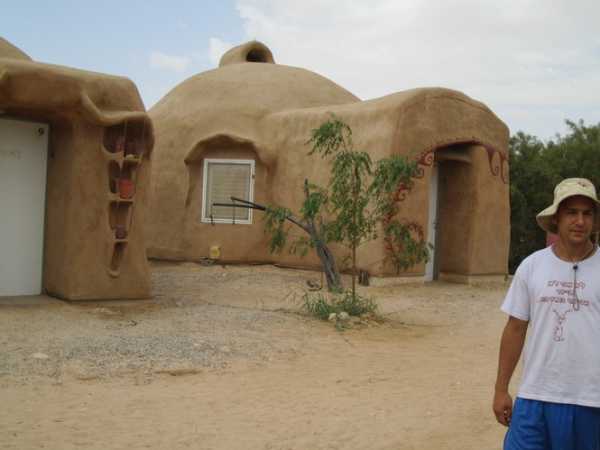

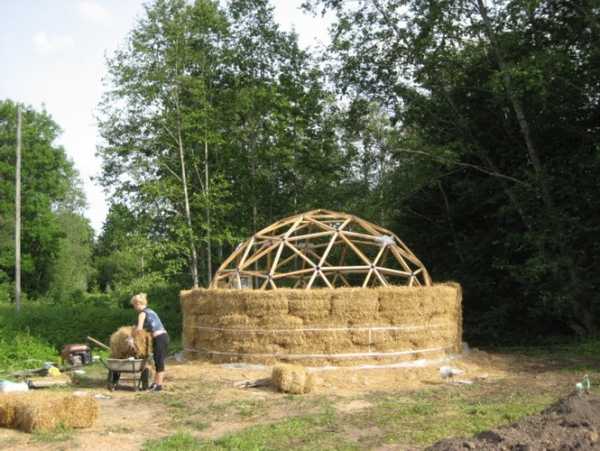

Итак, купольные дома из соломенных блоков и глины, самана.

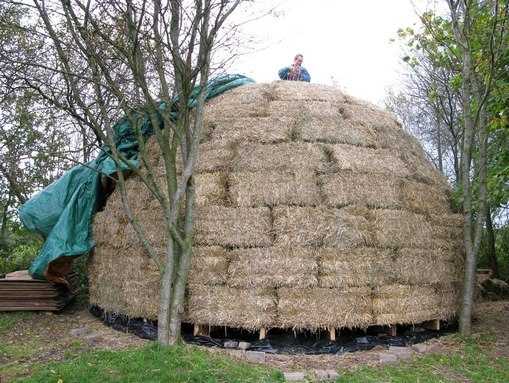

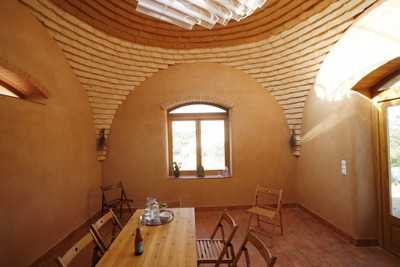

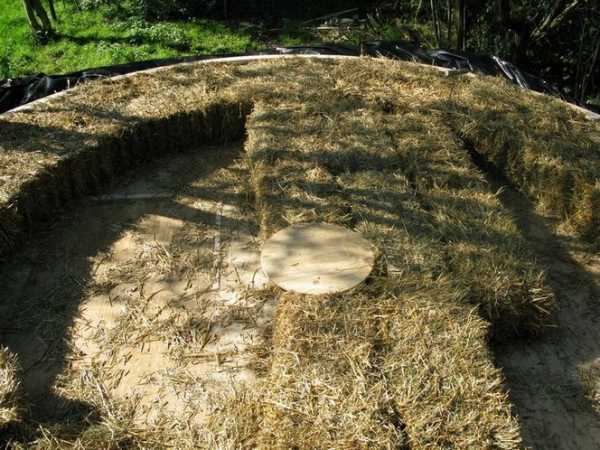

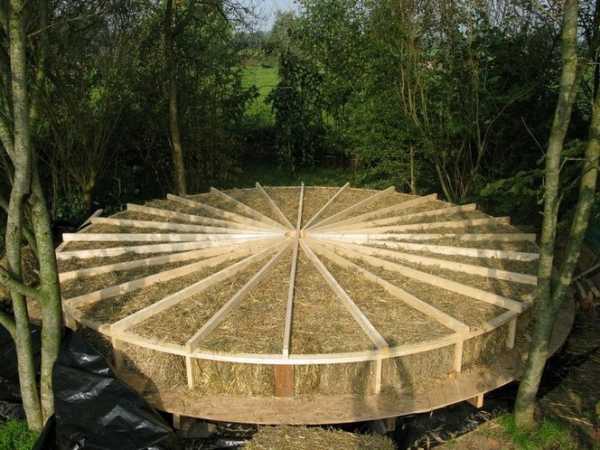

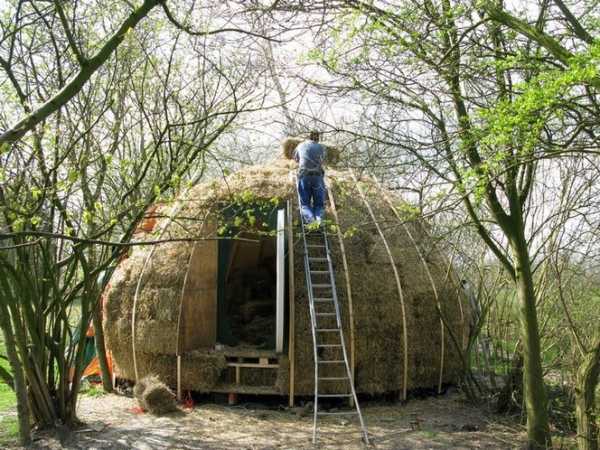

БЕСКАРКАСНЫЙ СВОД ИЗ ТЮКОВ ПРЕССОВАННОЙ СОЛОМЫ АРХИТЕКТОРА ГЕРНОТА МИНКЕ
