Шаг лаг в каркасном доме

Что такое шаг?

Шаг в каркасном доме — это выбранное (часто одинаковое) расстояние между одинаковыми элементами каркаса. Что важно, шаг отсчитывается не от края досок, а от центра одной до центра другой доски (см рисунок ниже).

Шаг лаг в каркасном доме.

Давайте пойдем от пола к крыше. В первую очередь шаг между ними определяется исходя из нагрузок на пол и из длины пролета лаг (пролет — это длина той части лаги, которая висит в воздухе и не поддерживается опорами). Рассчитывать размеры и шаг лаг удобно в специальном калькуляторе. Для спален первого этажа нагрузка 300 кг/м2, для спален второго этажа 200 кг/м2. Длину пролета вы обычно знаете по своему проекту. Подставляете разные размеры лаг и получаете оптимальный результат (чтобы запас по прочности был 1,5-2 раза).

После получения различных вариантов шага лаг, имеет смысл выбирать тот шаг лаг, который подходит нам (выбираете свой вариант):

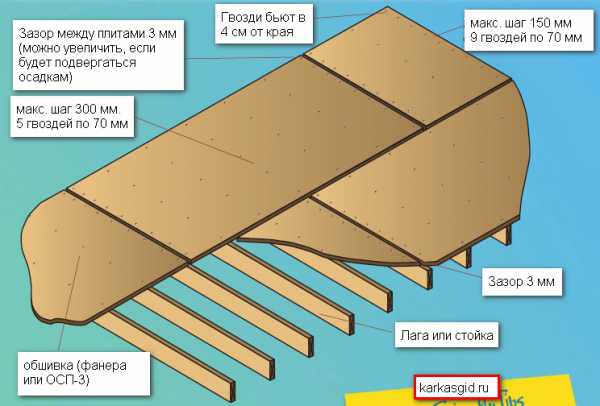

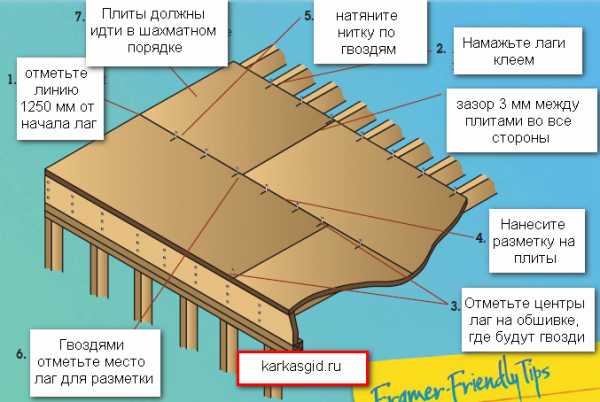

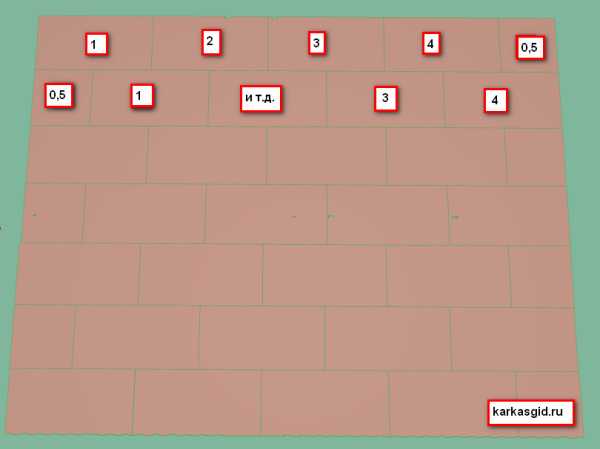

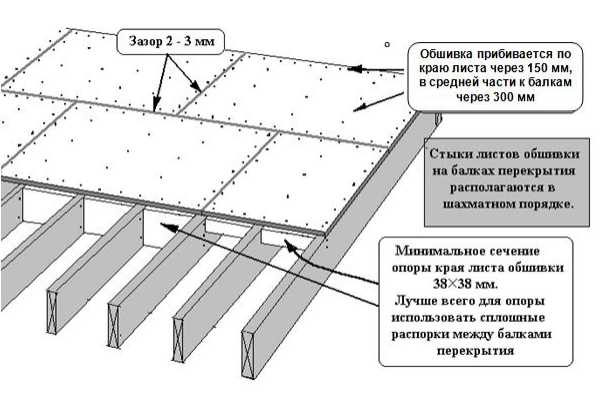

1. Под фанеру/OSB-3 2500×1250
Тут 2 варианта:
Или шаг 417 мм (состыковка на каждой 6 лаге).
Или шаг 627 мм (состыковка на каждой 4 лаге)

2. Под фанеру/OSB-3 2440×1220
Тут тоже 2 варианта:
Или шаг 407 мм (состыковка на каждой 6 лаге).
Или шаг 612 мм (состыковка на каждой 4 лаге)

3. Под утеплитель
При ширине утеплителя 600 мм выбирают шаг 625-630 мм (можно объединить с фанерой 2500×1250).
При ширине утеплителя 500 мм выбирают шаг 525 мм.
Если длина размер утеплителя 1200×600, можно разрезать его поперек на 3 части по 400×600 и выбрать шаг 430-440мм (объединив с фанерой 2500×1250 немного ее подрезая), вставляя утеплитель между лаг по получившейся короткой стороне. Либо выбрать шаг 417 мм (объединив с фанерой 2500×1250), но тогда придется подрезать каждый рулон утеплителя на 1 см.

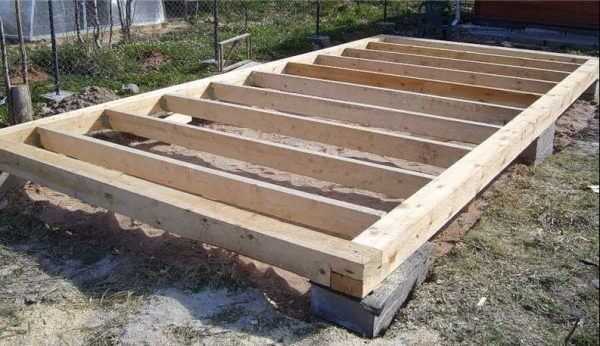

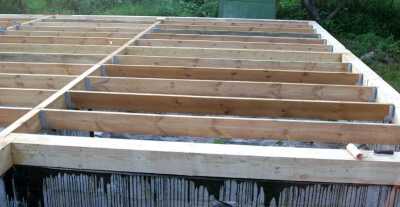

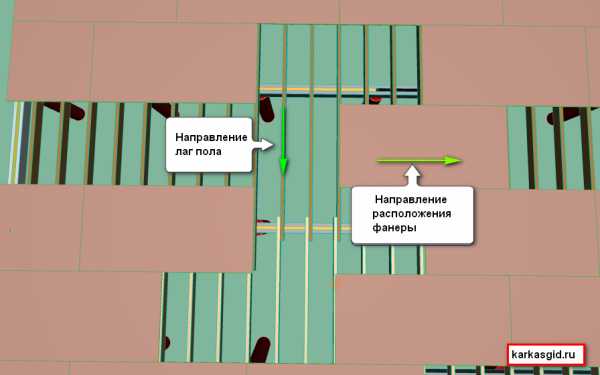

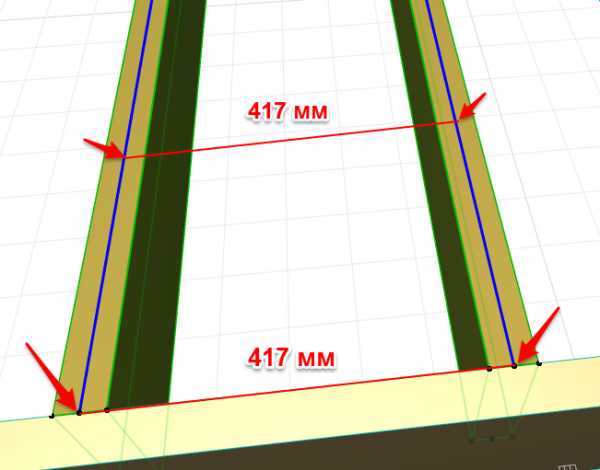

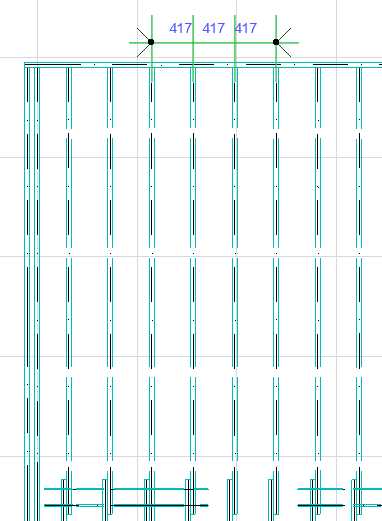

В своем дому я выбрал шаг 417 мм. Картинки из проекта:

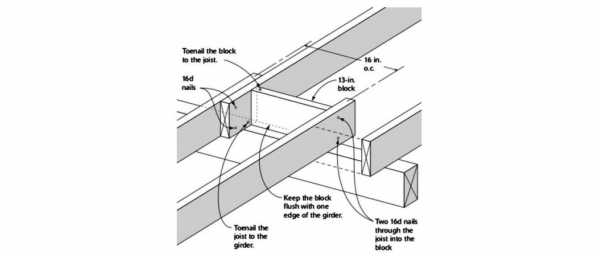

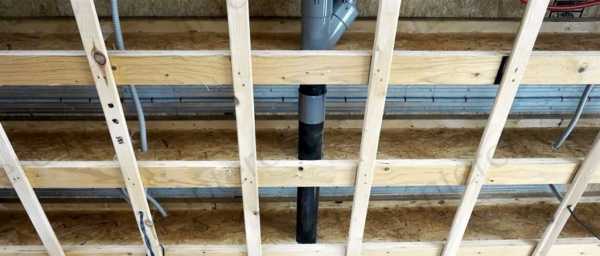

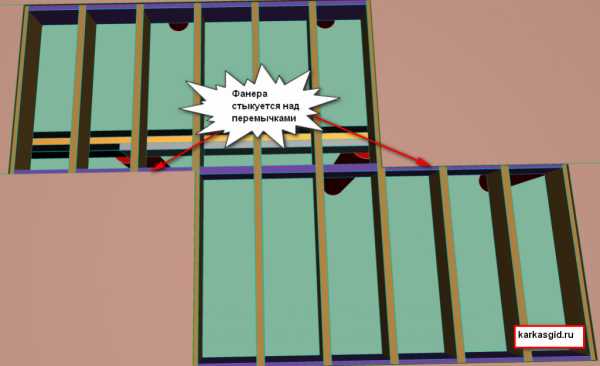

Шаг перемычек между лаг пола.

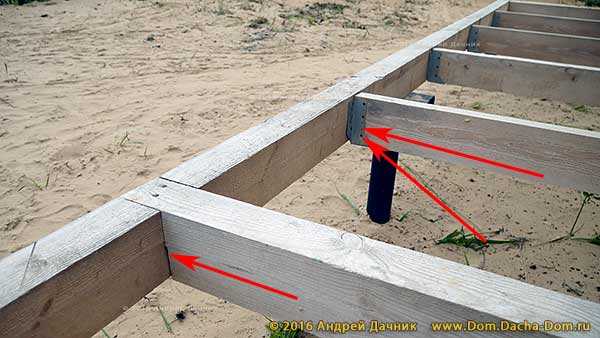

О перемычках я писал здесь. Я ставлю лаги через 417 мм, а перемычки через 1,25 метра, чтобы все стыки фанеры/OSB-3 (размером 2,5м на 1,25м) стыковалась и на лагах и перемычках.

Исключения сделаны лишь для специальных случаев:
— если у вас будет паркет толщиной не меньше 8 мм со смещением его стыков относительно стыков фанеры.
— если вы будете делать бетонную стяжку толщиной больше 4 мм.

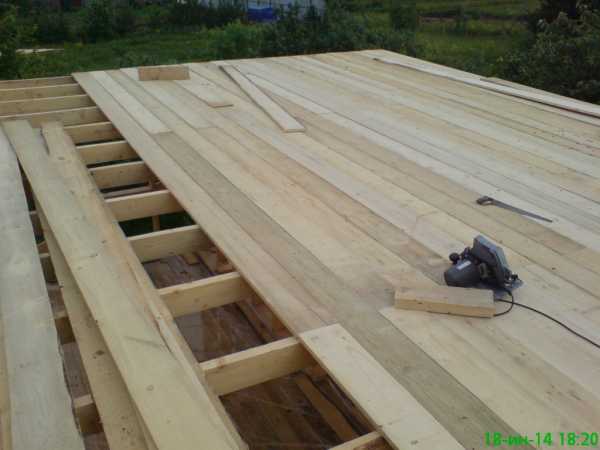

— если на фанеру будет уложена половая доска, толщиной не менее 20 мм.
— если фанера шпунтованная

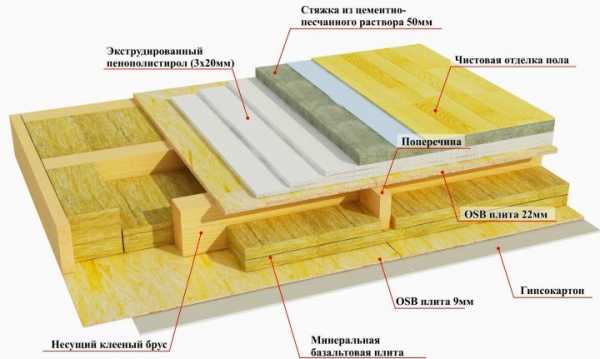

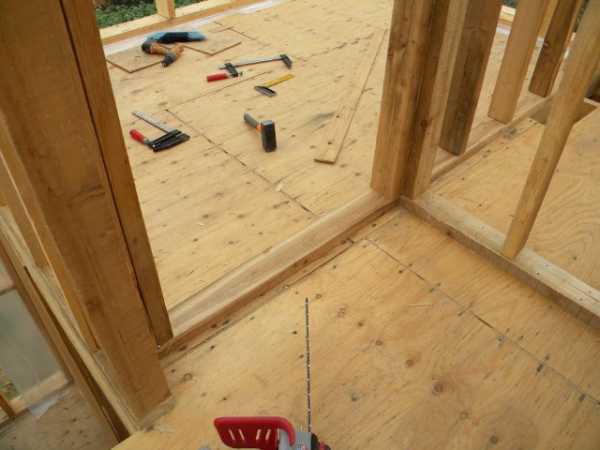

Лично я для себя делал пол из фанеры, бетонную стяжку и утеплял свой дом эковатой. Подробнее вы можете почитать в других моих постах.

Если проект вашего каркасного дома делает профессионал, то он заранее рассчитает необходимый шаг лаг.

Советую не экономить на проекте и уж тем более не пытаться строить без проекта — это очень тяжело, затратно по времени и к тому же, приводит к большому количеству ненужных остатков дерева и других материалов, которые валяются в сарае годами до следующей гипотетической постройки или ремонта.

Вот такой небольшой, но, надеюсь, полезный пост. Теперь вы знаете, какой правильный шаг лаг будет в вашем доме.
А если вы не хотите размышлять над этим, то можно обратиться ко мне за подбором бригады в вашем регионе. Нажмите на окошечко справа экрана красного цвета и я помогу найти вам бригаду. Или просто пишите мне на почту, контакты найдете на сайте.

karkasgid.ru

Расчёт Лаг Для Пола Каркасного Дома Без Калькулятора 🛠 Не про каркас

Уважаемые товарищи, а вы уверены в том, что вам интересен именно расчёт лаг для пола каркасного дома? Именно расчёт, как процесс подбора материала, ширины, высоты и длины будущей лаги перекрытия (пола). С постоянным перебором этих параметров вручную или в калькуляторе лаг пола. Уверены? А вот я совершенно не уверен в целесообразности затраты такого количества сил при возможности получения необходимого результата более простым альтернативным способом.

Всё дело в том, что при строительстве каркасного дома используется небольшая номенклатура стандартных строительных материалов. И одним из этих стандартных строительных материалов является доска размеров 200х50 (195х45) и/или 150х50 (145х45). Среди более современных материалов, являющихся аналогами доски ситуация аналогична, их размеры стандартизированы и весьма похожи на размеры доски.

Таким образом так называемый расчёт лаг каркасного дома превращается всего лишь в выбор двух параметров: материала лаги и её длины. И никаких калькуляторов!

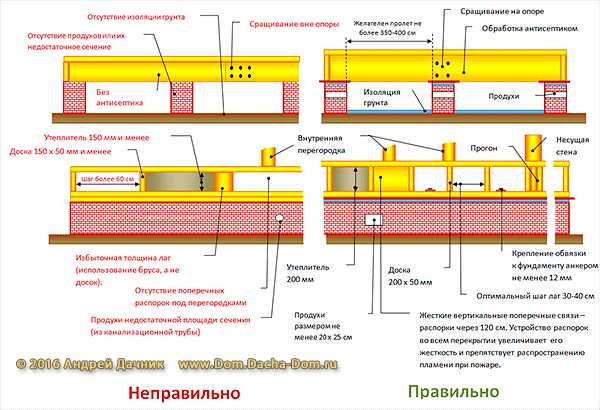

К чему приводит неправильный расчёт лаг для пола каркасного дома

Интернет полон отзывов о том, как прогибаются, скрипят и пружинят полы в каркасных домах. Слезливых текстов и видео на эту тему полным-полно.

Благодаря этой профанации и популизму уже сформировалось широко распространённое мнение о том, что каркасный дом – это плохо.

Несмотря на то, что негативных отзывов много, в них нет одной важной детали – правдивого рассказа о том, что на самом деле эти каркасники построены либо бракоделами из разрекламированных компаний, либо руками проходимцев из непонятно где найденных бригад.

Как и нет понятного объяснения тому, на что обратить внимание при монтаже перекрытия каркасного дома вцелом и какие параметры лаг для пола каркасного дома важны в частности. Многие пытаются делать правильно, но…

…мне, например, не всё в этих видео нравится. Мягко говоря…

Собственно в данной статье будет показан простейший способ расчёта лаг пола и будет рассказано о главном параметре, влияющем на качество и надёжность перекрытий каркасного дома.

Важно

Следует отметить, что лаги (балки) это всего лишь одна из составляющих конструкции перекрытия каркасного дома. В качественном перекрытии должны быть использованы все элементы конструкции и все они по параметрам должны быть подобраны друг к другу.

Расчёт лаг из доски для пола каркасного дома

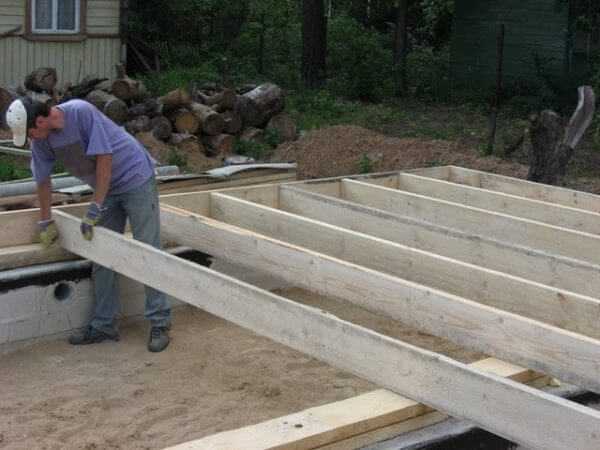

Самым распространённым и доступным материалом, который используется для устройства лаг перекрытия каркасного дома являются доски. Стандартные размеры досок, которые вы можете купить в любой торговой точке нашей необъятной страны:

200х50 (195х45)
150х50 (145х45)

Несколько важных примечаний к процедуре выбора параметров лаг для пола каркасного дома с помощью таблиц:

в связи с тем, что на российском строительном рынке крайне сложно найти настоящую сухую строганную калиброванную доску, при закупке материалов следует особенное внимание уделить качеству досок для лаг (балок) перекрытий,
я конечно надеюсь на то, что вы не будете ставить на перекрытия своих каркасных домов танки, автомобили и другую важную многотонную домашнюю утварь, но на всякий случай в таблице указаны параметры лаг для достаточно высокой нагрузки – 300-400 кг/м2.

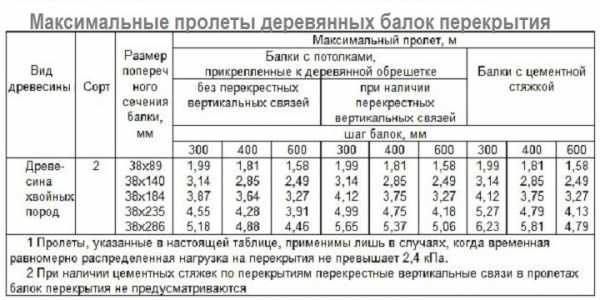

Размер доски	Расстояние между лагами (по центру)	Максимальная длина пролёта
150х50 мм	400 мм	3480 мм
	600 мм	2850 мм
200х50 мм	400 мм	4240 мм
	600 мм	3460 мм

Как вы уже заметили, главный параметр который мы подбираем – это длина пролёта. Иначе говоря, расстояние между опорами – несущими стенами каркасного дома.

Следует понимать, что ширина доски 200 (195) или 150(145) в случае использования лаг такого размера в перекрытии первого этажа напрямую влияет на толщину утепления. То есть, при использовании в качестве лаг досок, максимальное утепление перекрытия первого этажа составит 200 мм, что по нынешним временам не так уж и много. Также очевидно, что такая толщина утепления совершенно не подходит для энергоэффективных домов.

Эти выводы плавно подводит нас к необходимости использования в перекрытиях других, более современных материалов.

Расчёт лаг из двутавровой балки для пола каркасного дома

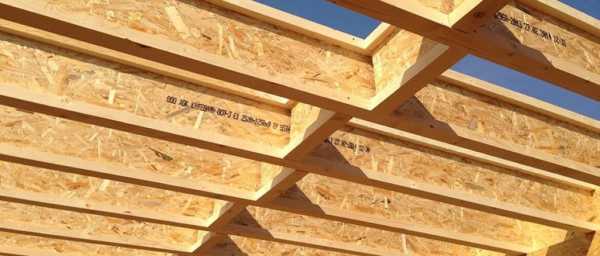

Изобретение деревянной двутавровой балки оказало огромное влияние на архитектуру и конструкцию каркасных домов. В первую очередь на архитектуру. Возможность перекрывать большие пролёты с помощью лёгкого, прочного конструкционного элемента, имеющего идентичные с доской параметры (ширина, высота) очень востребована архитекторами и конструкторами каркасных домов.

Посмотрите насколько увеличилась длина пролёта по сравнению с обычной доской.

Размер балки	Расстояние между лагами (по центру)	Максимальная длина пролёта
240х65 мм	400 мм	4500 мм
	600 мм	3930 мм
300х65 мм	400 мм	5350 мм
	600 мм	4700 мм

При этом двутавровые балки:

имеют более стабильные размеры и качество,
имеют меньший вес, а следовательно более удобны в монтаже,
имеют большую ширину при сохранении качества изделия, что позволяет эффективно утеплить перекрытие первого этажа.

Единственным фактором, сдерживающим повсеместное использование деревянных двутавровых балок в строительстве каркасных домов является их цена.

Ещё одним неоспоримым преимуществом двутавровых балок является то, что они позволяют размещать инженерные системы и коммуникации непосредственно в перекрытии.

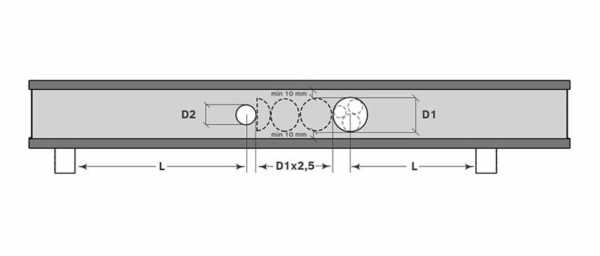

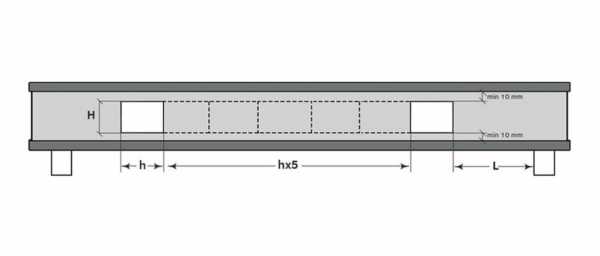

Для этого в ОСП двутавровой балки вырезаются круглые или прямоугольные отверстия.

Расчёт лаг из LVL-бруса для пола

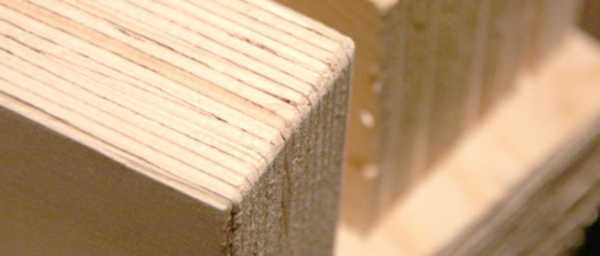

Брус LVL (Laminated Veneer Lumber) – очень прочный композитный материал, состоящий из склеенных между собой деревянных ламелей.

Он напоминает очень толстую фанеру и имеет похожий процесс производства.

С помощью этого конструкционного материала можно строить очень интересные и красивые как внешне, так и с точки зрения инженерных решений деревянные здания.

Но, в данной статье речь идёт лишь о лагах перекрытий каркасного дома. И моё мнение заключается в том, что в каркасном доме LVL-брус целесообразно применять в единичных экземплярах в качестве опорной балки для перекрытия.

Применять там, где необходимо перекрыть очень длинные проёмы. И никак по-другому. Кстати, решение на фото выше кажется мне неоправданно дорогим и ненужным.

В связи с тем, что LVL-брус является решением эксклюзивным, никаких таблиц по нему не будет. Брус LVL практически всегда изготавливается индивидуально под каждый проём и каждое перекрытие.

neprokarkas.ru

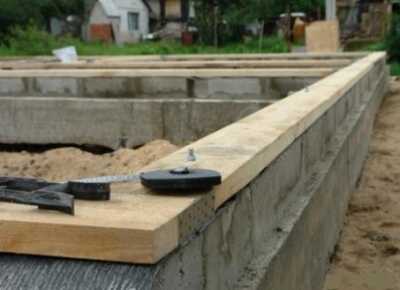

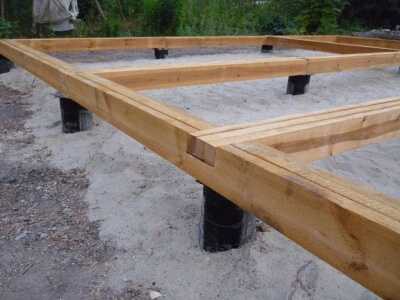

Устройство и правильный монтаж обвязки и половых лаг в каркасном доме

Настоящая Политика конфиденциальности персональных данных (далее – Политика конфиденциальности) действует в отношении всей информации, которую сайт СвойТеплыйДом, (далее – СвойТеплыйДом) расположенный на доменном имени

https://teplye-doma.ru/ (а также его субдоменах), может получить о Пользователе во время использования сайта https://teplye-doma.ru/ (а также его субдоменов), его программ и его продуктов.

1. Определение терминов

1.1 В настоящей Политике конфиденциальности используются следующие термины:

1.1.1. «Администрация сайта» (далее – Администрация) – уполномоченные сотрудники на управление сайтом СвойТеплыйДом, которые организуют и (или) осуществляют обработку персональных данных, а также определяет цели обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными.

1.1.2. «Персональные данные» — любая информация, относящаяся к прямо или косвенно определенному, или определяемому физическому лицу (субъекту персональных данных).

1.1.3. «Обработка персональных данных» — любое действие (операция) или совокупность действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных.

1.1.4. «Конфиденциальность персональных данных» — обязательное для соблюдения Оператором или иным получившим доступ к персональным данным лицом требование не допускать их распространения без согласия субъекта персональных данных или наличия иного законного основания.

1.1.5. «Сайт СвойТеплыйДом» — это совокупность связанных между собой веб-страниц, размещенных в сети Интернет по уникальному адресу (URL): https://teplye-doma.ru/, а также его субдоменах.

1.1.6. «Субдомены» — это страницы или совокупность страниц, расположенные на доменах третьего уровня, принадлежащие сайту СвойТеплыйДом, а также другие временные страницы, внизу который указана контактная информация Администрации

1.1.5. «Пользователь сайта СвойТеплыйДом » (далее Пользователь) – лицо, имеющее доступ к сайту СвойТеплыйДом, посредством сети Интернет и использующее информацию, материалы и продукты сайта СвойТеплыйДом.

1.1.7. «Cookies» — небольшой фрагмент данных, отправленный веб-сервером и хранимый на компьютере пользователя, который веб-клиент или веб-браузер каждый раз пересылает веб-серверу в HTTP-запросе при попытке открыть страницу соответствующего сайта.

1.1.8. «IP-адрес» — уникальный сетевой адрес узла в компьютерной сети, через который Пользователь получает доступ на СвойТеплыйДом.

2. Общие положения

2.1. Использование сайта СвойТеплыйДом Пользователем означает согласие с настоящей Политикой конфиденциальности и условиями обработки персональных данных Пользователя.

2.2. В случае несогласия с условиями Политики конфиденциальности Пользователь должен прекратить использование сайта СвойТеплыйДом .

2.3. Настоящая Политика конфиденциальности применяется к сайту СвойТеплыйДом. СвойТеплыйДом не контролирует и не несет ответственность за сайты третьих лиц, на которые Пользователь может перейти по ссылкам, доступным на сайте СвойТеплыйДом.

2.4. Администрация не проверяет достоверность персональных данных, предоставляемых Пользователем.

3. Предмет политики конфиденциальности

3.1. Настоящая Политика конфиденциальности устанавливает обязательства Администрации по неразглашению и обеспечению режима защиты конфиденциальности персональных данных, которые Пользователь предоставляет по запросу Администрации при регистрации на сайте СвойТеплыйДом или при подписке на информационную e-mail рассылку.

3.2. Персональные данные, разрешённые к обработке в рамках настоящей Политики конфиденциальности, предоставляются Пользователем путём заполнения форм на сайте СвойТеплыйДом и включают в себя следующую информацию:
3.2.1. фамилию, имя, отчество Пользователя;
3.2.2. контактный телефон Пользователя;

3.2.3. адрес электронной почты (e-mail)
3.2.4. место жительство Пользователя (при необходимости)
3.2.5. фотографию (при необходимости)

3.3. СвойТеплыйДом защищает Данные, которые автоматически передаются при посещении страниц:
— IP адрес;
— информация из cookies;
— информация о браузере
— время доступа;
— реферер (адрес предыдущей страницы).

3.3.1. Отключение cookies может повлечь невозможность доступа к частям сайта , требующим авторизации.

3.3.2. СвойТеплыйДом осуществляет сбор статистики об IP-адресах своих посетителей. Данная информация используется с целью предотвращения, выявления и решения технических проблем.

3.4. Любая иная персональная информация неоговоренная выше (история посещения, используемые браузеры, операционные системы и т.д.) подлежит надежному хранению и нераспространению, за исключением случаев, предусмотренных в п.п. 5.2. настоящей Политики конфиденциальности.

4. Цели сбора персональной информации пользователя

4.1. Персональные данные Пользователя Администрация может использовать в целях:
4.1.1. Идентификации Пользователя, зарегистрированного на сайте СвойТеплыйДом для его дальнейшей авторизации.
4.1.2. Предоставления Пользователю доступа к персонализированным данным сайта СвойТеплыйДом.
4.1.3. Установления с Пользователем обратной связи, включая направление уведомлений, запросов, касающихся использования сайта СвойТеплыйДом, обработки запросов и заявок от Пользователя.
4.1.4. Определения места нахождения Пользователя для обеспечения безопасности, предотвращения мошенничества.
4.1.5. Подтверждения достоверности и полноты персональных данных, предоставленных Пользователем.
4.1.6. Создания учетной записи для использования частей сайта СвойТеплыйДом, если Пользователь дал согласие на создание учетной записи.
4.1.7. Уведомления Пользователя по электронной почте.
4.1.8. Предоставления Пользователю эффективной технической поддержки при возникновении проблем, связанных с использованием сайта СвойТеплыйДом.

4.1.9. Предоставления Пользователю с его согласия специальных предложений, новостной рассылки и иных сведений от имени сайта СвойТеплыйДом.

5. Способы и сроки обработки персональной информации

5.1. Обработка персональных данных Пользователя осуществляется без ограничения срока, любым законным способом, в том числе в информационных системах персональных данных с использованием средств автоматизации или без использования таких средств.

5.2. Персональные данные Пользователя могут быть переданы уполномоченным органам государственной власти Российской Федерации только по основаниям и в порядке, установленным законодательством Российской Федерации.

5.3. При утрате или разглашении персональных данных Администрация вправе не информировать Пользователя об утрате или разглашении персональных данных.

5.4. Администрация принимает необходимые организационные и технические меры для защиты персональной информации Пользователя от неправомерного или случайного доступа, уничтожения, изменения, блокирования, копирования, распространения, а также от иных неправомерных действий третьих лиц.

5.5. Администрация совместно с Пользователем принимает все необходимые меры по предотвращению убытков или иных отрицательных последствий, вызванных утратой или разглашением персональных данных Пользователя.

6. Права и обязанности сторон

6.1. Пользователь вправе:

6.1.1. Принимать свободное решение о предоставлении своих персональных данных, необходимых для использования сайта СвойТеплыйДом, и давать согласие на их обработку.

6.1.2. Обновить, дополнить предоставленную информацию о персональных данных в случае изменения данной информации.

6.1.3. Пользователь имеет право на получение у Администрации информации, касающейся обработки его персональных данных, если такое право не ограничено в соответствии с федеральными законами. Пользователь вправе требовать от Администрации уточнения его персональных данных, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, незаконно полученными или не являются необходимыми для заявленной цели обработки, а также принимать предусмотренные законом меры по защите своих прав. Для этого достаточно уведомить Администрацию по указаному E-mail адресу.

6.2. Администрация обязана:

6.2.1. Использовать полученную информацию исключительно для целей, указанных в п. 4 настоящей Политики конфиденциальности.

6.2.2. Обеспечить хранение конфиденциальной информации в тайне, не разглашать без предварительного письменного разрешения Пользователя, а также не осуществлять продажу, обмен, опубликование, либо разглашение иными возможными способами переданных персональных данных Пользователя, за исключением п.п. 5.2. настоящей Политики Конфиденциальности.

6.2.3. Принимать меры предосторожности для защиты конфиденциальности персональных данных Пользователя согласно порядку, обычно используемого для защиты такого рода информации в существующем деловом обороте.

6.2.4. Осуществить блокирование персональных данных, относящихся к соответствующему Пользователю, с момента обращения или запроса Пользователя, или его законного представителя либо уполномоченного органа по защите прав субъектов персональных данных на период проверки, в случае выявления недостоверных персональных данных или неправомерных действий.

Ответственность сторон

7.1. Администрация, не исполнившая свои обязательства, несёт ответственность за убытки, понесённые Пользователем в связи с неправомерным использованием персональных данных, в соответствии с законодательством Российской Федерации, за исключением случаев, предусмотренных п.п. 5.2. и 7.2. настоящей Политики Конфиденциальности.

7.2. В случае утраты или разглашения Конфиденциальной информации Администрация не несёт ответственность, если данная конфиденциальная информация:
7.2.1. Стала публичным достоянием до её утраты или разглашения.
7.2.2. Была получена от третьей стороны до момента её получения Администрацией Ресурса.
7.2.3. Была разглашена с согласия Пользователя.

7.3. Пользователь несет полную ответственность за соблюдение требований законодательства РФ, в том числе законов о рекламе, о защите авторских и смежных прав, об охране товарных знаков и знаков обслуживания, но не ограничиваясь перечисленным, включая полную ответственность за содержание и форму материалов.

7.4. Пользователь признает, что ответственность за любую информацию (в том числе, но не ограничиваясь: файлы с данными, тексты и т. д.), к которой он может иметь доступ как к части сайта СвойТеплыйДом, несет лицо, предоставившее такую информацию.

7.5. Пользователь соглашается, что информация, предоставленная ему как часть сайта СвойТеплыйДом, может являться объектом интеллектуальной собственности, права на который защищены и принадлежат другим Пользователям, партнерам или рекламодателям, которые размещают такую информацию на сайте СвойТеплыйДом.
Пользователь не вправе вносить изменения, передавать в аренду, передавать на условиях займа, продавать, распространять или создавать производные работы на основе такого Содержания (полностью или в части), за исключением случаев, когда такие действия были письменно прямо разрешены собственниками такого Содержания в соответствии с условиями отдельного соглашения.

7.6. В отношение текстовых материалов (статей, публикаций, находящихся в свободном публичном доступе на сайте СвойТеплыйДом) допускается их распространение при условии, что будет дана ссылка на СвойТеплыйДом.

7.7. Администрация не несет ответственности перед Пользователем за любой убыток или ущерб, понесенный Пользователем в результате удаления, сбоя или невозможности сохранения какого-либо Содержания и иных коммуникационных данных, содержащихся на сайте СвойТеплыйДом или передаваемых через него.

7.8. Администрация не несет ответственности за любые прямые или косвенные убытки, произошедшие из-за: использования либо невозможности использования сайта, либо отдельных сервисов; несанкционированного доступа к коммуникациям Пользователя; заявления или поведение любого третьего лица на сайте.

7.9. Администрация не несет ответственность за какую-либо информацию, размещенную пользователем на сайте СвойТеплыйДом, включая, но не ограничиваясь: информацию, защищенную авторским правом, без прямого согласия владельца авторского права.

8. Разрешение споров

8.1. До обращения в суд с иском по спорам, возникающим из отношений между Пользователем и Администрацией, обязательным является предъявление претензии (письменного предложения или предложения в электронном виде о добровольном урегулировании спора).

8.2. Получатель претензии в течение 30 календарных дней со дня получения претензии, письменно или в электронном виде уведомляет заявителя претензии о результатах рассмотрения претензии.

8.3. При не достижении соглашения спор будет передан на рассмотрение Арбитражного суда г. Санкт-Петербург.

8.4. К настоящей Политике конфиденциальности и отношениям между Пользователем и Администрацией применяется действующее законодательство Российской Федерации.

9. Дополнительные условия

9.1. Администрация вправе вносить изменения в настоящую Политику конфиденциальности без согласия Пользователя.

9.2. Новая Политика конфиденциальности вступает в силу с момента ее размещения на сайте СвойТеплыйДом, если иное не предусмотрено новой редакцией Политики конфиденциальности.

9.3. Все предложения или вопросы касательно настоящей Политики конфиденциальности следует сообщать по адресу: [email protected]

9.4. Действующая Политика конфиденциальности размещена на странице по адресу https://teplye-doma.ru//politika

Обновлено: 08 Марта 2018 года

г. Санкт-Петербург, СвойТеплыйДом

teplye-doma.ru

Ошибки при строительстве элементов каркасных домов

Часто можно услышать мнение, что каркасные дома – один из самых простых, рациональных и недорогих видов конструкций зданий. Опираясь на это представление, многие застройщики выбирают для строительства именно каркасные технологии, думая об экономии и, даже, о возможности построить дом своими силами. К сожалению, представление о простоте и дешевизне каркасных технологий относится лишь к тем, не соответствующим никаким строительным нормам и правилам постройкам, которые возводятся гастарбайтерами и неопытными любителями делать все своими руками. Впрочем, тоже самое можно сказать и о постройке своими руками рубленых домов из дерева.

Каркасные технологии действительно имеют много преимуществ, но, только в тех случаях, когда дом возводится опытными строителями из промышленно произведенных комплектующих для каркасного домостроения. Неопытный или неграмотный строитель, работая с каркасной технологией, может допустить гораздо больше ошибок, чем при строительстве дома из массива дерева или каменных материалов. Там где, при постройке дома из массивных стеновых материалов требуется всего несколько технологических операций, каркасные технологии потребуют гораздо большего количества технологических «проходов». При большем количестве операций значительно возрастает риск совершения ошибок, несоблюдения технологий и неправильного использования материалов. Поэтому, каркасные дома, построенные без проекта и привлечения квалифицированных специалистов «на авось» или на доверии к гастарбайтерам, могут быть недолговечными, вскоре потребовать капитального ремонта из-за неудовлетворительных потребительских качеств (промерзание, намокание утеплителя, большие расходы на отопление, гниение конструктивных элементов, разрушение, как отдельных элементов, так и всей конструкции в целом). К сожалению, в России существенно ограничен перечень нормативной строительной документации, по проектированию и строительству каркасных домов. В настоящее время действует свод правил 2002 года СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом», разработанный на основе устаревших Национальных норм по жилищному строительству Канады 1998 года.

В этой статье мы приведем краткий обзор основных ошибок и нарушений технологии каркасного домостроения.

Строительство без проекта.

Это универсальная «генеральная» ошибка при выборе любой технологии строительства. Однако именно в каркасной технологии цена ошибок может быть особенно высока и привести к перерасходу средств вместо их экономии как из-за применения избыточного количества материала (каркас из бруса большого сечения) так и необходимости ремонтов из-за недостаточных сечений балок, редкого шага их установки, разрушения конструктивных элементов из-за неучтенных нагрузок, неправильно выбранных способов соединения в узлах и крепежных материалов, биологического разрушения дерева из-за нарушения паро-влагоотведения.

Строительство без проекта часто приводит к появлению монстроподобных домов, возводящихся по неизвестным строительной науке технологиям, многие из которых так и остаются недостроенными.

Строительство из дерева «естественной влажности».

Практически нигде в цивилизованных странах не строят дома из сырой древесины, также как и раньше на Руси никогда не строили домов из свежесрубленных стволов деревьев. В СП 31-105-2002 п. 4.3.1 говорится: «Несущие конструкции (элементы каркаса) домов данной системы изготовляются из пиломатериалов хвойных пород, высушенных и защищенных от увлажнения в процессе хранения». Сырое дерево – это лишь полуфабрикат для производства стройматериалов. В России продавцы и поставщики деликатно называют сырые пиломатериалы древесиной «естественной влажности». Напомним, что свежесрубленное дерево имеет влажность 50-100%. Если дерево сплавлялось по воде, то влажность составляет 100% и более (количество воды превышает количество сухого вещества). «Естественная влажность» обычно подразумевает, что дерево немного высохло при обработке и транспортировке, и влаги в нем содержится от 30 до 80%. При сушке на открытом воздухе количество влаги уменьшается до 15-20%. Нормальной же равновесной влажностью высушенной промышленным способом древесины, находящейся в контакте с атмосферой будут величины влажности 11-12%. При усушке влажного дерева длины пиломатериалов сокращаются на 3-7%, а объем древесины на 11-17%. Использование древесины «естественной влажности» для строительства каркасных домов приводит к неконтролируемой усушке дерева, которая изменяет линейные размеры элементов конструкции, может привести к деформациям, растрескиваниям и разрывам древесины с разрушением крепежных элементов. При усушке деревянного каркаса раскрываются многочисленные щели и зазоры, значительно увеличивающие теплопроводность стен каркасного дома, разрывающие изоляционные материалы, препятствующие проникновению влаги. При усушке дерева увеличивается его плотность, что приводит к лучшей проводимости вибраций и звуков.

Строительство из сухих пиломатериалов — большая редкость в России. Неискушенные потребители у нас в стране чаще всего неорсмотрительно соглашаются с возведением домов из пиломатериалов «естественной влажности». На снимке — возведение силового каркаса в Норвегии.

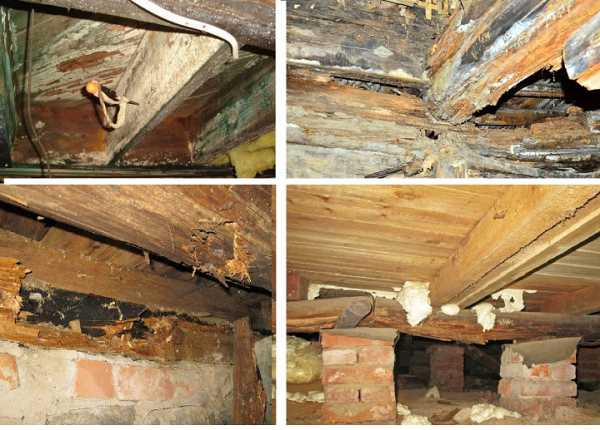

Строительство из пиломатериалов без предварительной антисептической обработки.

Даже в самом правильно спроектированном каркасном доме неизбежно выпадение определенного количества конденсата на разделах сред, которых в каркасных домах гораздо больше, чем в постройках из массивных материалов. Увлажненное дерево, содержащего в своей структуре полисахариды, является прекрасной питательной средой для различных форм микрофлоры и микрофауны, представители которой способны разрушить структуру дерева за короткий промежуток времени. В СП 31-105-2002 (п. 4.3.2) говорится о том, что антисептической обработке подлежат все деревянные элементы, расположенные ближе 25 см от уровня земли и все деревянные элементы, выполненные не из сухого дерева.

Неправильное использование материалов.

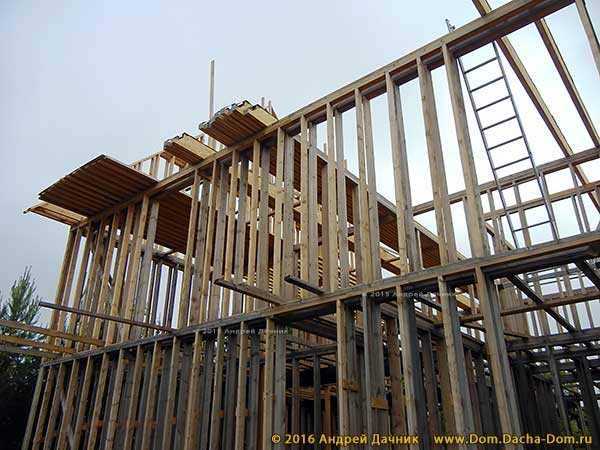

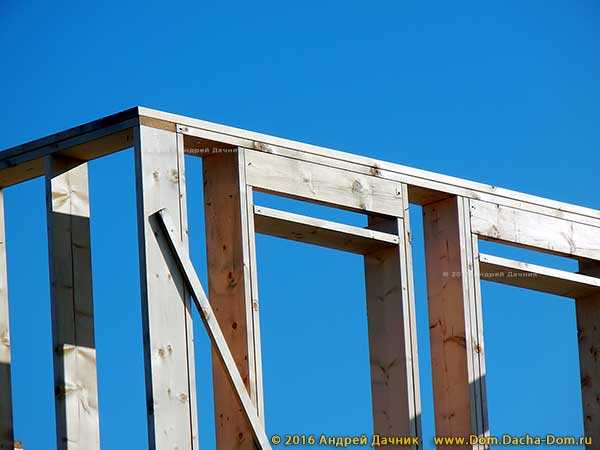

В классической каркасной технологии угловые стойки каркаса не должны изготовляться из бруса или из трех сбитых вплотную досок – в этом случае обеспечены повышенные теплопотери через «холодные углы». Правильный «теплый угол» собирается из трех вертикальных стоек, расположенных во взаимно перпердикулярных плоскостях.

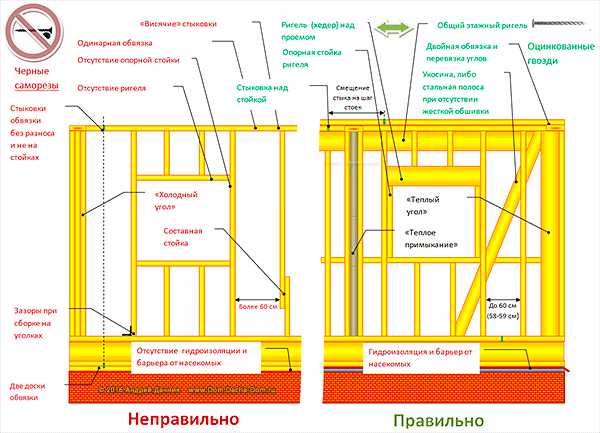

Основные ошибки и правила устройства углов и примыканий внутренних стен в каркасном доме.

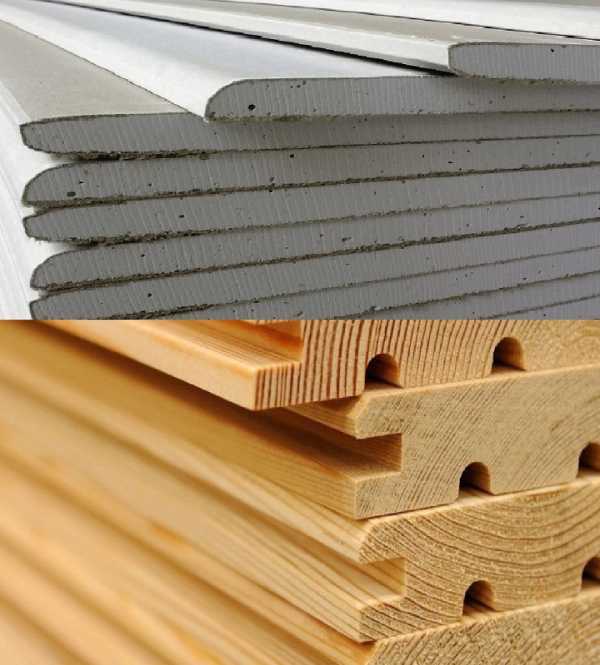

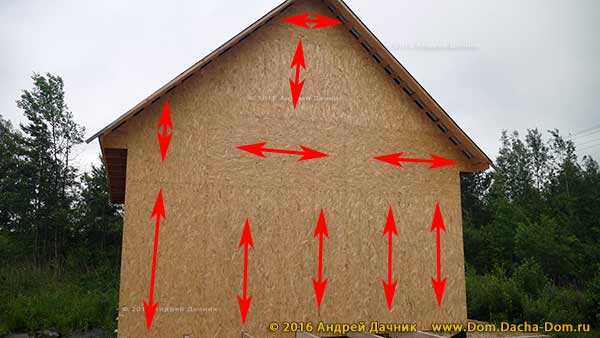

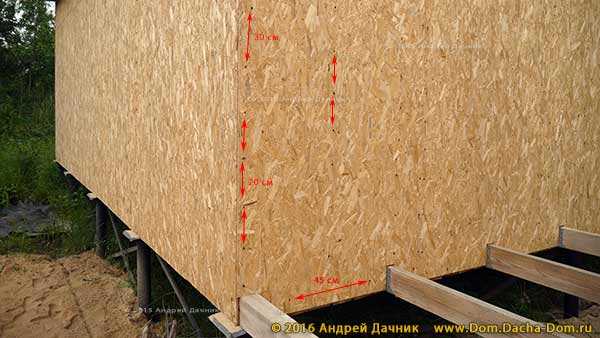

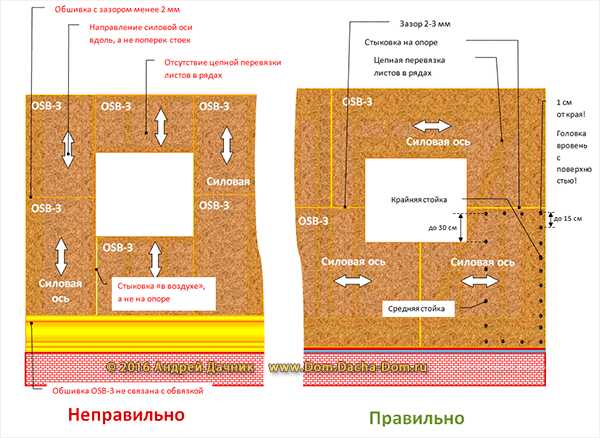

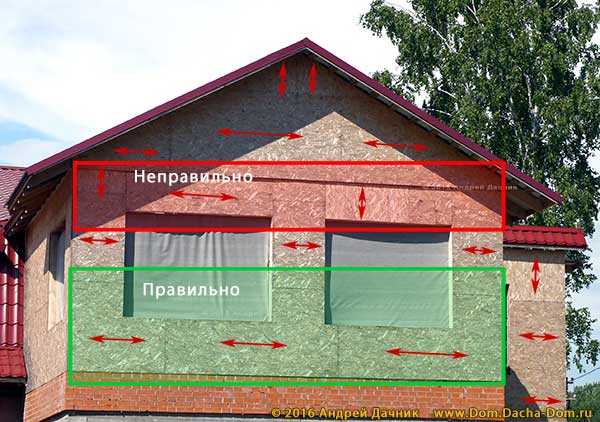

Для обшивки каркаса используются материалы, способные нести нагрузки. Например, ОСП должно быть конструкционным и предназначено именно для наружных работ.

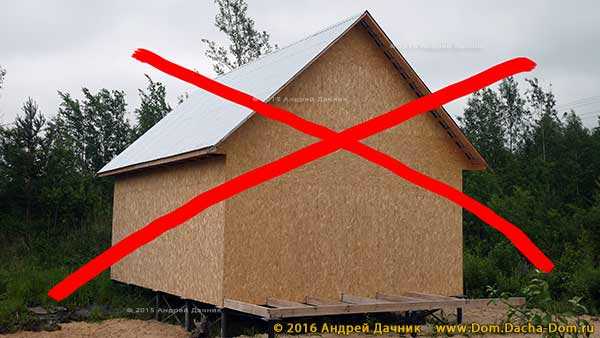

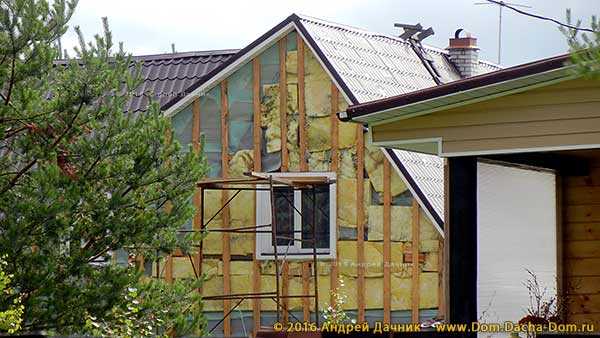

Утепление вертикальных каркасных стен допустимо только жесткими плитами утеплителя. Засыпные и рулонные утеплители из-за усадки и сползания со временем могут использовать только на горизонтальных поверхностях или в кровлях с уклоном до 1:5. При использовании экономичных версий плит утеплителей малой плотности рекомендуется для предупреждения сползаний закреплять каждый ряд плит распорками между плитами. Данное решение удорожает конструкцию, увеличивает теплопроводность стены, поэтому выгоднее использовать качественный более дорогой утеплитель более высокой плотности. Размер проемов между стоек каркаса не должен превышать поперечный размер плит утеплителя – 60 см. Еще лучше, если размер проема уменьшен до 59 см, чтобы исключить щели между стойками и плитами утеплителя. Нельзя заполнять стены обрезками утеплителя – будет много щелей.

Рулонному утеплителю место только на плоских поверхностях или кровлях с минимальными уклонами. В вериткальной стене каркасного дома такой мягкий утеплитель рано или поздно сползет и образует щели. К тому же такой утеплитель очень гигроскопичен и плохо противостоит воздействию огня. А такое утепление как на снимке — это имитация утепления для несведущего хозяина.

Неправильное крепление материалов.

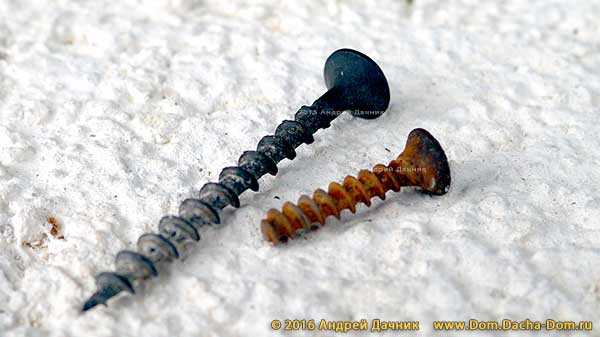

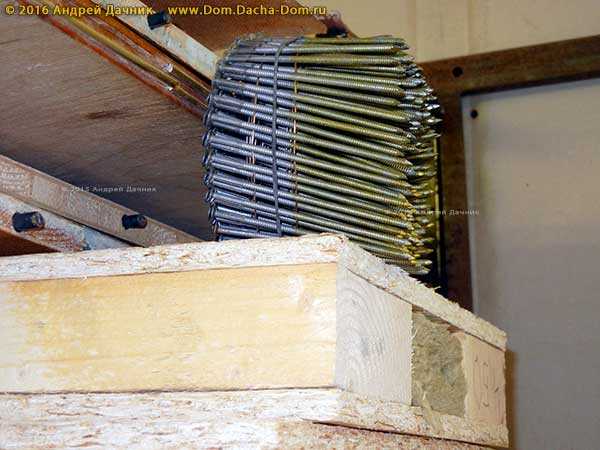

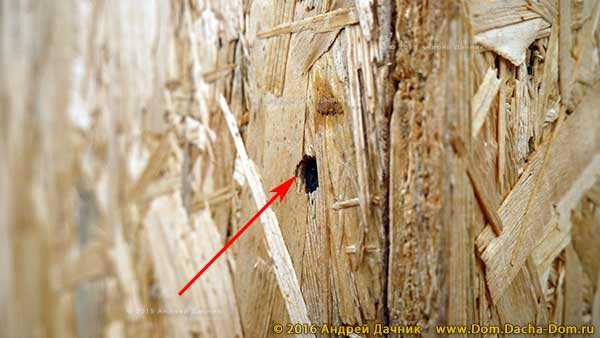

Черные саморезы можно использовать только для крепления листовых материалов. Использование черных саморезов в силовом каркасе, тем более в каркасе из влажного дерева может привести к разрыву этих ненадежных крепежных изделий, имеющих низкую прочность на срез.

Коррозия черного самореза в дереве и излом при возникновении нагрузок на сдвиг.

Во всех случаях сборки силовых элементов каркаса используются оцинкованные гвозди, либо хромированные или латунированные саморезы минимальным диаметром 5 мм. Использование перфорированных стальных крепежных элементов без перевязки деревянных элементов не всегда гарантируют проектную прочность каркаса.

Оцинкованные «ершенные» гвозди – лучший крепежный материал для сборки каркасной конструкции.

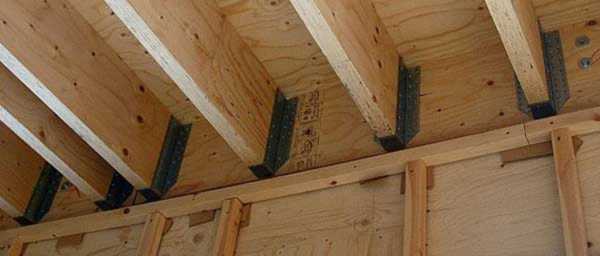

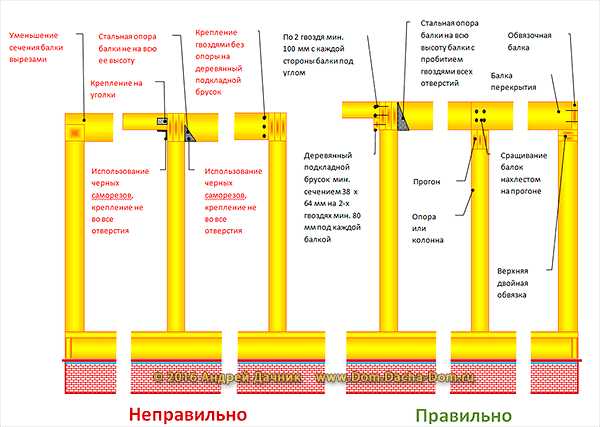

Крепежные элементы балок и других элементов силового каркаса недопустимо крепить к ОСП плитам, тем более гвоздями.
При прибивке листовых элементов гвоздями или прикручивании их саморезами недопустимо утапливание шляпки или головки глубже плоскости поверхности материала. С точки зрения конструкционной прочности заглубление головки или шляпки на половину толщины материала считается отсутствующим элементом крепления и должно быть продублировано правильно установленным саморезом или гвоздем.
Минимальное расстояние от края обшивочного материала до шляпки или головки крепежного элемента составляет 10 мм.

С 2012 года Международный строительный код для жилых зданий (International building code, п. 2308.12.8) требует для предупреждения сдвига при землетрясении, ветровой нагрузке и т.п. закреплять каркас всех вновь возводимых каркасных зданий к фундаменту анкерными болтами через прижимные пластины размером не менее 7,6 на 7,6 мм при толщине стали пластин не менее 5,8 мм. Минимальный диаметр болтов или анкеров составляет 12 мм.

Не самый плохой вариант сборки каркаса дома содержит традиционные ошибки: отстутствие ригелей (хедеров) над проемами или общих этажных ригелей, отстутвие двойных стоек у проемов, поддерживающих перемычки, «холодные» углы из сплоченных досок, «холодная» нижняя обвязка из бруса. Строители этого каркасного дома явно не читали СП 31-105-2002.

Строительство каркасных домов по «новаторским» технологиям.

Наиболее распространенная в мире технология каркасного строительства предусматривает последовательную сборку «платформ» — перекрытий с полами, с последующей сборкой на них стен и установкой их в вертикальное положение. В этом случае строителям удобно передвигаться по сплошной поверхности, удобно работать с материалами, любые отклонения от проектного положения могут быть устранены до начала возведения стен, а сами перекрытия надежно покоятся на подлежащих конструкциях. Отечественные строители почему-то стараются изобрести свои собственные варианты постройки каркасного дома со сборкой стен «по месту», смешивая технологию постройки каркасного дома с технологией фахверка или «столбы и балки» с устройством перекрытий в последнюю очередь, что чревато необходимостью врезки или «подвешивания» балок перекрытий, необходимостью передвигаться по временным настилам, с высокой вероятностью получить травму при падении с высоты.

Схема основных ошибок строителей при сборке силового каркаса дома.

Ошибки работы с балками перекрытий каркасного дома.

Больше всего ошибок совершается с креплением балок. Лучше всего опирать балки на верхнюю обвязку несущих стен, на прогоны. Запрещается уменьшать сечение балки путем запила выреза для стыковки с обвязкой. При необходимости стыковки балки перекрытия с обвязочной балкой или прогоном балки должна крепиться через подкладной опорный брусок с пробитием гвоздями, либо с помощью стальных опор балки. Стальная опора балки должна иметь высоту равную высоте балки и крепиться гвоздями через все крепежные отверстия. Крепление балок с помощью опор меньшего размера, непробитие всех крепежных отверстий, крепление черными саморезами, крепления только на гвоздях без опорного бруска являются ошибками.

Основные ошибки устройства цокольного перекрытия каркасного дома.

Наиболее распространенный шаг балок перекрытий в мировой практике каркасного домостроения составляет от 30 до 40 см. Такой шаг балок позволяет получить прочные перекрытия, не прогибающиеся под ударной нагрузкой. Устройство перекрытий с шагом более 60 см вообще не рекомендуется. Минимальная толщина листовых материалов для настила полов по балкам перекрытий составляет 16 мм для шага балок 40 см.

Часто балки-прогоны, работающие на изгиб, сплачивают из досок плашмя, а не устанавливая их на ребро.

Основные ошибки крепления балок межэтажных перекрытий в каркасных домах.

Несущая способность перекрытий увеличивается, если покровный листовой материал черных полов дополнительно приклеивается к балкам перекрытий.
Несущая способность каркасных перекрытий может быть увеличена за счет жестких поперечных связей балок. Такие связи устанавливаются с шагом 120 см и могут служить опорой для внутренних ненесущих перегородок (через черный пол). Также поперечные распорки служат препятствием для распространения пламени при пожаре.

Как правильно просверливать отверстия в балках перекрытий:

Двутавровые балки:

Композитные двутавровые балки перекрытий можно прорезать или просверливать только в определенных местах по спецификации производителя. Не должны нарушаться верхние и нижние элементы двутавровых балок. На одну балку допускается не более 3-х отверстий. Одно отверстие диаметром до 40 мм может быть просверлено в любой части двутавровой балки за исключением опорных частей. Двутавровые клееные балки Дерево-ОСП-Дерево имеют обозначение «Верх». При самостоятельном изготовлении балок на основе ОСП следует учитывать направление силовой оси материала.

Балки перекрытий из пиленой древесины:

Согласно требованиям п. 13.4.1 СП 31-105-2002 Проектирвание и стпроительство энергоэффективных одноквартирных жилых домов с деревянным каркасом размер отверстия в балках не должен быть больше 1/4 высоты балки. Согласно требованиям раздела IBC 2308.8.2 Framing details Международного строительного кода для жилых зданий (International Building Code (IBC) and International Residential Code (IRC)) и пункта IRC R502.8.1 Sawn lumber диаметр просверленных отверстий в балках из пиленой древесины не должен превышать 1/3 высоты балки. Отверстия не должны быть расположены ближе 51 мм к верхней или нижней грани балки или к другому отверстию или выпилу (вырезу). Подробно об отверстиях и вырезах в балках перекрытий.

Ошибки работы с обшивкой каркасного дома.

По зарубежным строительным кодам и рекомендациям Американской ассоциации инженерной древесины (APA) обшивать каркас плитами ОСП можно как вертикально, так и горизонтально. Однако, если плита ОСП нашита вдоль стоек каркаса, то ось силы (обозначена на панели ОСП стрелками и надписью Strength axis) будет параллельна стойкам. Такое расположение плит пригодиться лишь для усиления слабых стоек каркаса, работающих на сжатие без значительных боковых и касательных нагрузок (что почти нереально в реальных условиях эксплуатации). Если же плиты ОСП нашиваются перпендикулярно стойкам, они усиливают каркас здания для восприятия касательных и боковых нагрузок, возникающих при воздействии ветра, подвижек основания при движении грунтов. Особенно актуальна горизонтальная обшивка панелями ОСП в каркасах с отсутствующими укосами, для придания требуемой жесткости конструкции. Если листы ОСП укладываются поперек стоек, то силовая ось будет перпендикулярна им, и листы ОСП выдержат большую нагрузку на сжатие и на растяжение. Так, например в отечественном СП 31-105-2002. «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» приводится (таблица 10-4) рекомендуемые параметры минимальной толщины фанеры для облицовки каркаса: если волокна фанеры параллельны стойкам каркаса при шаге 60 см, то минимальная толщина фанеры составляет 11 мм. Если же волокна фанеры располагать перпендикулярно стойкам, то можно использовать более тонкие листы толщиной 8 мм. Поэтому предпочтительнее листы ОСП нашивать длинной стороной не вдоль, а поперек стоек или стропил. Для наружной обшивки одноэтажных каркасных домов можно использовать ОСП толщиной 9 мм. Но при строительстве двухэтажных домов и любых домов в зонах сильных ветров минимальная толщина ОСП для наружной обшивки составляет 12 мм. Если каркасный дом обшивается мягкими волокнистыми плитами типа Изоплата, то в конструкции каркаса обязательно должны быть укосины, обеспечивающие боковую жесткость конструкции.

Листы ОСП нашиваются длинной стороной (направление силовой оси – показано красными стрелками) перпендикулярно стойками или стропилам. Обшивка проемов должна осуществляться из цельных листов, а не из обрезков.

Между всеми листовыми материалами обшивки должны быть оставлены зазоры на температурное расширение величиной 2-3 мм. Если этого не сделать, то при расширении листы «вздуются».
Стыковка листов обшивки осуществляется только на стойках и поперечинах. Листы пришиваются «вразбежку», чтобы цепной перевязкой обеспечить большую прочность конструкции силового каркаса. Наружная обшивка должна связывать каркас стены с нижней и верхней обвязкой.

Ошибки обшивки силового каркаса дома плитами ОСП (OSB-3).

«Пироги» полов стен и кровли каркасного дома.

Основная ошибка к конструкции каркасных пирогов перекрытий, стен и кровли – возможность намокания утеплителя от проникновения внутрь влаги. Общее правило постройки стен в отапливаемых помещениях – паропроницаемость материалов должна увеличиваться изнутри кнаружи. Даже в полу, где часто делают наоборот: пароизоляцию укладывают со стороны грунта, а паропроницаемую мембрану – со стороны помещения.
В любом утепленном пироге каркасного дома изнутри должен быть сплошной слой пароизоляции. «Сплошной слой» действительно означает, что пароизоляция не должна иметь никаких дефектов: листы должны быть склеены с нахлестом по всему защищаемому контуру, без исключений. Например, почти все строители на этапе сборки каркаса забывают прокладывать пароизоляцию под место примыкания внутренних перегородок к внешним стенам согласно типовым схемам устройства примыканий пункта 7.2.12 СП 31-105-2002.

Дополнительно все зазоры между листовыми материалами обшивки во влажных помещениях и на кровле должны быть проклеены гидроизоляционными материалами, чтобы предупредить попадание влаги внутрь утепленных «пирогов».
Кроме предупреждения попадания влаги в утепленный пирог следует обеспечить и выведение влаги: снаружи каркасная стена должна быть либо обшита плитами ОСП, которые является «умным» паропроницаемым материалом, способным увеличивать паропроницаемость при увлажнении среды, либо защищена полупроницаемой мембраной, обеспечивающей удаление влаги из утеплителя. Дешевые однослойные мембраны обладают неудовлетворительной паропроницаемостью, и требует устройства воздушного зазора между утеплителем и мембраной. Также дешевые однослойные мембраны плохо защищают от проникновения влаги снаружи. Предпочтительно использовать дорогие супердиффузионные мембраны, которые обладают действительно хорошей паропроницаемостью и могут монтироваться прямо по утеплителю.

Вентиляция каркасного дома.

Образно говоря, внутреннее пространство правильно построенного каркасного дома идентично внутреннему пространству термоса: теплопотери через стены очень небольшие, а перенос влаги через стены чаще всего практически отсутствует (но может сохраняться при использовании паропроницаемых материалов). Соответственно, влага из внутреннего пространства каркасного дома должна отводиться наружу. Без продуманной вентиляции каркасного дома это становится невозможным. В каркасном доме в каждом помещении должны быть установлены вентиляционные клапаны, либо окна должны иметь режим микропроветривания или встроенные щелевые вентиляционные клапаны. На кухне и в санузле должна быть установлена вытяжная вентиляция. За рубежом каркасные дома для постоянного проживания практически не строят без приточно-вытяжной вентиляции с системой рекуперации.

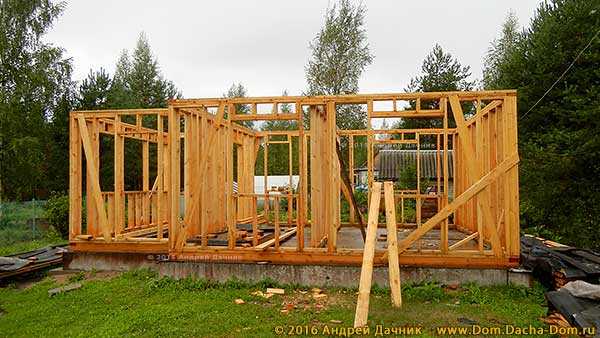

В завершении статьи приводим иллюстрации широко распространенной «народной» конструкции каркасного дома, в котрой, при ближаейшем рассмотрении нет ни одного правильно выполненного элемента.

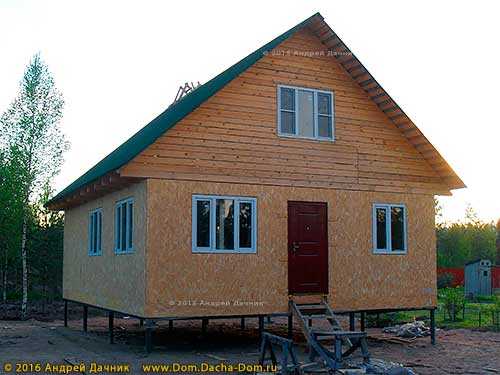

Это строение можно принять издалека за весьма ладную основу каркасного дома. Подойдем к этому «каркасному дому» поближе…

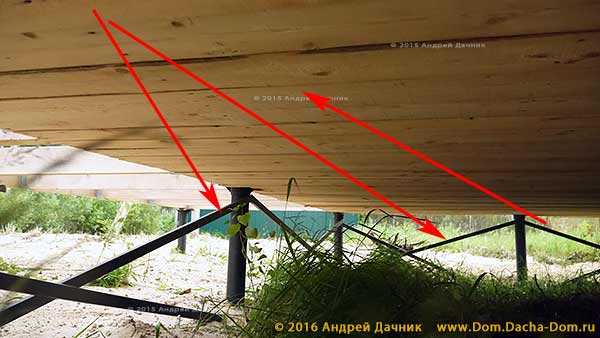

Дом стоит на винтовых сваях с толщиной стенок не более 4 мм обваренных стальным уголком в единую токопроводящую систему. Минимальная толщина стен стовла винтовых свай должна составлять 8 мм. Стальные элементы фундаментов запрещается объединять токопроводящими элементами в единую гальваническую систему: это значительно ускоряет скорость коррозии винтовых свай. Под заднием не удален плодородный слой грунта с растительностью, доски подшивки не обработаны антисептиком.

Балки либо уменьшены в высоте сечения на 50%, а стальные опоры балок закреплены на черные саморезы вместо гвоздей, а крепление произведено не во все отверстия опор балок.

Листы ОСП-3 нашиты без разбежки по рядам и без учета направления силовой оси листов — большинство вдоль, а не поперек стоек.

Саморезы закручены с превышением максимально допустимого расстояния 15 см по приметру листов ОСП с отступом от края листов более 1 см. Брак.

Саморез, утопленный в лист ОСП на 50 толщины листа по международным стандартам считается отсутсвующим.

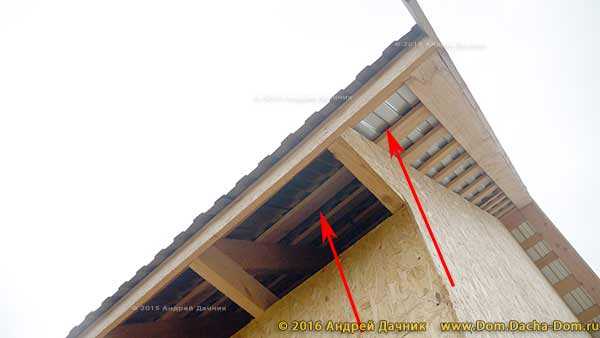

Кровля не имеет контр обрешетки и сформированного ей вентиляционного зазора и слоя антиконденсатной защиты, обязательного для металлических кровель.
Заказчик такого строения может провести строительную экспертизу и потребовать через суд от горе-строителей полного возмещения убытков за испрченные строительные материалы и потраченное впустую время.

Типичные ошибки, которые мы описали в статье, являются легко предотвратимыми. Прежде чем начинать строить свой первый каркасный дом или нанимать строителей, детально изучите пусть уже и слегка устаревший, но единственный доступный на русском языке свод правил по каркасному домостроению СП 31-105-2002. Обратив внимание на все детали и тонкости созданий силового каркаса здания и обеспечение долговечности его эксплуатации, вы сможете избежать дорогостоящих ошибок при строительстве или заказе своего каркасного дома.

С уважением,
Андрей Дачник

dom.dacha-dom.ru

Черный пол в каркасном доме

Важный элемент после лаг пола, стен и стропил в каркасном доме — черный пол. Черный пол в каркасном доме — это первоначальное покрытие пола, на которое потом будут укладывать чистовое покрытие пола: линолеум, ламинат, паркет, деревянную доску или плитку. Также черный пол необходим для удобства передвижения строителей по дому, по лагам ходить очень неудобно и опасно.

Из чего обычно делают черновой пол в каркасном доме?

Вариант 1. Классический. Фанера или OSB-3
В канадском классическом каркасном доме пол делают из шпунтованной фанеры. У нас часто делают так же, но иногда заменяют ее на более дешевую плиту OSB-3 (ОСП-3). Также ОСП-3 (18-22 мм) можно заменить на шпунтованную доску 36 мм.
В этом случае ее нужно укладывать обязательно поперек лаг и лучше на первое время положить ее черновой стороной вверх, а через год уже перевернуть и поставить чистовой (так вы ее испачкаете меньше.К тому же, все равно ее нужно перекладывать и перетягивать через год, чтобы не было щелей).

Существует ряд правил, которым нужно следовать при укладке фанеры в качестве черного пола .

1. Фанера кладется в шахматном порядке:

То есть следующий ряд по отношению к предыдущему смещен стыками на половину размера фанеры. Это делается для увеличения прочности черного пола. Кстати, вы заметили, что на первой фотографии в этой статье фанера расположена неверно и смещена на половину плиты друг к другу?

2. Фанера кладется сразу сверху лаг перпендикулярно их направлению:

3. Толщина используемой фанеры зависит от шала лаг.

Шаг лаг 300-450 мм — фанера 16-18 мм (ОСП-3 18 мм)
Шаг лаг 500-625 мм — фанера 18-21 мм (ОСП-3 22 мм)

4. Стыковаться фанера должна на стыках лаг (по короткой стороне):

5. Стыки фанеры по длинной стороне (перпендикулярно лагам) должны состыковываться на перемычках (бриджингах):

Таким образом, мы размещаем перемычки через каждые 1250 мм (или 1220 мм, или 1525 мм — в зависимости от размера фанеры).

6. Крепеж фанеры на лаги.

Крепят фанеры к лагам и перемычкам или саморезами (длина 50-60 мм) или ершеными гвоздями (60мм) и клеем (клей наносится для избежания скрипа), который наносится под фанеру на лаги. По краю листа фанеры крепеж идет с шагом 15 см, в средней части листа с шагом 30 см.

7. Зазор между плитами фанеры во все стороны должен быть 2-3 мм (см на картинке выше). Для этого можно на время крепления плит вставлять между ними гвоздик соответствующего диаметра.

Еще картинки с узлами черного пола каркасного дома:

Вариант 2. Скандинавский
УШП или УФП, описывал их в посте про фундамент для каркасного дома.

Вариант 3. Бетонная стяжка
Кладем фанеру как в первом варианте, можно минимально возможную толщину. После чего по фанере или ОСП-3 заливаем бетонную стяжку 3-5 см по гидроизоляции из пленки. В стяжку можно положить трубы теплого пола, тогда у нас черный пол будет отвечать также и за функцию отопления в доме. Я для себя присмотрел подобный вариант по определенным обстоятельствм.

Вариант 4. Деревянная доска
Черным полом (или даже чистым полом) в каркасном доме может быть также и деревянная доска. Конечно, скорость укладки доски гораздо ниже, чем при укладке фанеры. Обычно на пол кладут или обычную доску шириной 40-50 мм, либо шпунтованную доску 25-36 мм. В таком случае, стены каркаса не ставят поверх доски, а кладут прямо на лаги, чтобы доску можно было потом переложить (когда рассохнется).

Плюсы доски на полу каркасного дома:
— экологичность
— дешевизна
— доски легче носить к месту, чем фанеру (т.к. доска легче)

Минусы доски :
— щели в полу
— скрип пола (часто)
— трата времени (дольше колотить, чем фанеру)

Выбирайте сами, что использовать для черного пола в каркасном доме, главное, чтобы вам выбранный вариант был по душе!
P.S. Я для себя выбрал фанеру и пока не пожалел. На фанере у меня лежит теплый пол и все выглядит и ощущается монолитно.

А какой опыт у вас? Из чего вы сделали или собираетесь сделать пол в своем доме? Делитесь опытом в комментариях.

karkasgid.ru

Пошаговая инструкция +Фото и Видео

Потолок и пол каркасного дома – это поверхности, которые ограничивают и ограждают его внутренний объём.

Их установка производится на перекрытиях, являющихся основной частью каркаса дома.

Поэтому значение перекрытий трудно переоценить.

Помимо этого, они замыкают на себе стены, образуя монолитную пространственную конструкцию дома. Перекрытия в каркасном доме дают жёсткость потолку и полу, а также — теплоизоляцию всего дома.

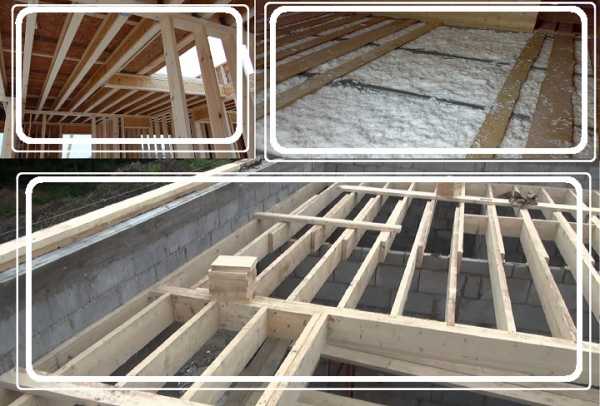

Устройство перекрытия каркасного дома

Строение перекрытий и применяемые для них материалы зависят от места в доме и их назначения.

В настоящее время можно разделить перекрытия в каркасном доме на три типа:

чердачные,
межэтажные,
половые.

Перекрытия пола в каркасном доме обеспечивают прочность и жёсткость напольного покрытия. Чердачные перекрытия каркасного дома поддерживают потолочную отделку и утеплительный слой.

Межэтажные перекрытия выполняют функцию как половых, так и чердачных, являясь полом верхнего этажа и потолком нижнего.

Самая большая нагрузка на конструкцию – это вертикальная. Из-за этого основа перекрытия будет рассчитываться исходя из уменьшения вертикальных прогибов.

Материалы для перекрытий

Перекрытия в каркасном доме в большинстве случаев производят из хвойных пород древесины, например, сосна, лиственница или ель. Основа чердачного перекрытия – это потолочные балки, а для пола это лаги.

Основная нагрузка на перекрытия в каркасном доме идет именно на них, передавая их после на внутренние стены, верхнюю или нижнюю обвязки и фундамент.

Балки перекрытия каркасного дома — это обработанный на два канта круглый брус, лес или монтируемые на ребро доски. Можно заменить толстые доски более тонкими.

Важно прочно закрепить их между собой. Сложным вариантом считается установка досок коробчатой конструкции, она обеспечивает хорошую жесткость, и имеет оптимальную стоимость.

Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба. Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытий каркасных домов типовая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок перекрытий.

Расчет нагрузки

Нагрузка на перекрытия в каркасном доме состоит из следующих составляющих — собственная масса и переменные нагрузки, которые появятся при эксплуатации каркасного дома.

Собственная масса 1м² половых и межэтажных перекрытий каркасного дома зависит от конструкции, применяемого утеплителя и звукоизоляционного слоя. Как правило, данная величина составляет 220—240 кг.

Собственная масса чердачных перекрытий в каркасном доме выше, так как здесь применяется большее количество изоляционных материалов.

Вес перекрытий составляет 250—300 кг.

Но переменные нагрузки у потолочных перекрытий меньше и не превышают 100 кг на 1м², а для межэтажных перекрытий данный показатель равен 200 кг на 1м².

Для определения полной нагрузки на перекрытие нужно сложить переменную и постоянную составляющие.

Учесть длину пролёта балок перекрытия и их профиль, по таблице найти площадь сечения. Таким же способом определяется расстояние между чердачными балками, обычно оно составляет 0,5—1 м.

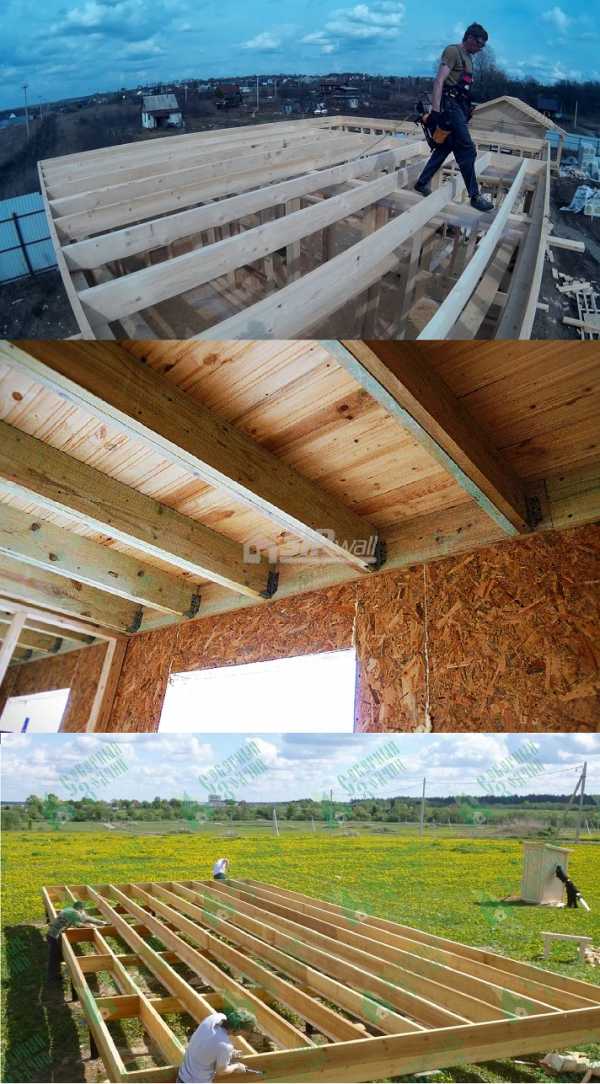

Балки чердачного перекрытия монтируются на обвязку и закрепляются при помощи металлических уголков, или врубаются прямо в брус.

Для чердачных и межэтажных перекрытий есть определенное требование: балки монтируют строго над вертикальными стойками каркаса стен дома.

Подшивка и настилы

После монтажа и закрепления потолочных балок на них сверху устраивается настил, а снизу — подшивка.

Межэтажные перекрытия требуют подшивку, которая будет поддерживать только свой вес, потолочные декоративные элементы, и незначительный вес звукоизолирующего слоя.

Требования к несущей способности достаточно малы. В качестве подшивки в деревянном доме используют любой листовой материал, например, гипсокартон, который существенно увеличивает огнестойкость дома.

Подшивка потолочного и полового перекрытий должна выдерживать большой вес утеплительного слоя и других конструкционных элементов перекрытия. Именно поэтому её производят из шпунтованной доски.

Вариант устройства наката

В нижней части потолочных балок перекрытия на всю длину с боковых сторон набивают черепные бруски.

Для данной цели применяют рейки сечением 30х50 мм. И на них укладывают щиты наката: листовой материал или доски, способные выдержать вес изоляционного слоя.

В данном случае вся нагрузка от массы внутренних элементов конструкции ложится на накат.

Подшивка поддерживает вес потолочной отделки.

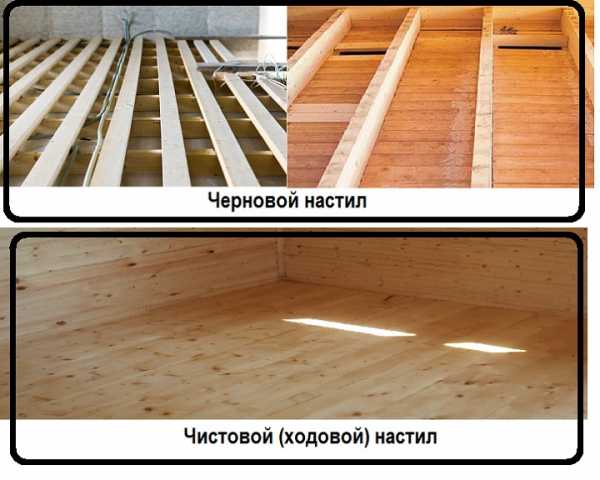

Настилы в каркасном доме можно разделить на два вида: черновой и ходовой. Последний вариант используют на чердаке для обеспечения передвижения по нему.

Ходовой настил — это чистовой дощатый пол. Оба этих вида устанавливают креплением досок на балки или через упругие прокладки.

Установка одна, но качество укладки разное.

Доски чернового пола прибиваются с определенным зазором, который нужен для движения воздуха с обратной стороны пола, а доски ходового настила просто сплачиваются.

В чердачных помещениях, которые не планируется использовать, можно верхний настил не укладывать.

Вместо верхнего настила лучше установите доски по маршруту аварийного прохода!

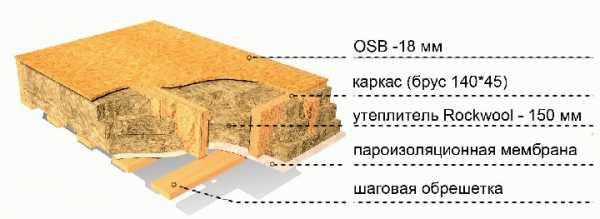

Пирог перекрытия каркасного дома

Перекрытия в каркасном доме любого типа обладают сходным строением. На подшивку или накат укладывают толь, пергамин или полиэтиленовую плёнку. Поверхность застилают изолирующим материалом.

Можно воспользоваться сыпучими утеплителями, например, керамзитом, печным шлаком, перлитом и т. д. Также настилают рулонные утеплители, такие как пенопласт и стекловата.

Обратите внимание, что утепляют только половые и потолочные перекрытия каркасного дома, а межкомнатные перекрытия шумоизолируются акустической ватой.

Утепление перекрытия каркасного дома можно высчитать по таблицам, в зависимости от типа утеплителя и средней температуры воздуха.

После того, как вы засыпали утеплитель, пролейте сверху чердачное перекрытие песчано-цементным раствором. Данная мера замедлит разрушение утеплительного слоя и увеличит срок его службы.

Условия использования перекрытий

Для обеспечения функционирования перекрытий каркасного дома, нужно создать им хорошие условия для поддержания прочностных показателей в течение всего срока службы. Одним из важных факторов, оказывающих негативное действие на деревянные конструкции, является сырость и влага.

Перекрытия в каркасном доме в большинстве случаев препятствует свободной циркуляции воздуха. При перепадах температуры на деревянных элементах перекрытия образуется конденсат.

При отсутствии циркуляции воздуха дерево долго остаётся сырым и мокрым, что чревато негативными последствиями, в том числе образованием плесени.

Во-первых, древесина быстро впитает влагу и разбухнет, изменяя свои первоначальные размеры. А это увеличит напряжение в конструкции.

В будущем это может привести к потере прочности соединений деталей и элементов перекрытия, что сделает их использование невозможным.

Во-вторых, влажность — отличная среда для роста грибков и плесени. Сырость может разрушить деревянные перекрытия каркасного дома за несколько лет.

Проблема влажности и сырости в основном касается перекрытий пола, и в меньшей степени потолочных перекрытий. Для межкомнатных перекрытий влажность не страшна.

Перекрытия в ванной, кухне и в туалете необходимо дополнять гидроизоляционным слоем. И лучше отказаться от нижней подшивки. Так как это улучшит воздухообмен и позволит контролировать состояние деталей и элементов перекрытия.

В каркасном доме установить перекрытие не сложно. Главное – выполнить всё правильно, без нарушения технических норм. И тогда вам не придется вспоминать о них, пока живёте в своем доме.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Как делается нижняя обвязка каркасного дома для разных типов фундамента

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Устройство перекрытия в каркасном доме имеет определенную последовательность, которую нельзя нарушить или изменить.

Каждый последующий шаг вытекает из предыдущего, завершение одного этапа означает начало следующего.

Особенностью процедуры строительства является отсутствие второстепенных или менее важных пунктов — они все одинаково работают на общий результат и создают цельную конструкцию, простота которой является причиной важности, ответственности каждой детали. В первую очередь возводятся фундамент и обвязка каркасного дома. Затем уже стены и межэтажное перекрытие.

Общая информация

Каркас стены не может опираться непосредственно на фундамент. Ему требуется опорный элемент, выполняющий следующие задачи:

Прием нагрузок от стен.
Создание ровной и удобной для крепления каркаса опоры.
Обеспечение прочной связки фундамента, стен и лаг пола.

Для решения этих задач в каркасном строительстве применяется нижняя обвязка. Это пояс, связывающий верх фундамента со стенами и лагами чернового пола. Ее часто отождествляют с ростверком, хотя это не совсем корректно — ростверк, хоть и служит поясом, создающим опорную линию, все-таки работает на фундамент, обвязывая отдельные точки в единую систему. Нижняя обвязка, напротив, ориентирована на создание опоры для стен.

Кроме того, ростверк и нижняя обвязка часто имеются одновременно, дополняя друг друга, именно такой вариант строительства признается наиболее правильным, надежным. Передача нагрузки от стен напрямую на фундамент через одну лишь нижнюю обвязку — сомнительное решение, поскольку связка свай или столбов с одновременной поддержкой стен для одного элемента является чрезмерной задачей, выполнимой лишь в отдельных случаях.

Если говорить о нижней обвязке применительно к другим типам фундаментов — ленточному или плитному, то роль ее становится более явной. Крепление нижней обвязки каркасного дома к фундаменту — создание опорной системы, облегчающей крепление элементов каркаса и перераспределяющей нагрузки на основание.

При этом основным вопросом становится именно связка стена-пол, так как крепление множественных деревянных деталей друг к другу намного проще и надежнее, чем соединение бетонных с деревянными элементами. Таким образом, нижняя обвязка выступает в роли ключевой связки плоскостей стен и пола с фундаментом, являясь наиболее простой и удобной конструкцией для этой цели.

Важно! В некоторых случаях нижняя обвязка делается облегченной или практически отсутствует. Ее функции переходят к черновому полу, служащему опорой для стен. Такой вариант используется при платформенном методе сборки стен.

Материал

Материал нижней обвязки — древесина хвойных пород.

Такой выбор основан на свойствах и особенностях хвойных пород:

Наличие смолы снижает риск гниения и впитывания воды.
Хвойные меньше подвержены накоплению нагрузок при сушке, которые могут вызвать внезапную деформацию или искривление материала.
Стоимость пиломатериала из хвойных пород ниже, чем лиственных, кроме того, хвойные намного доступнее и имеются в наличии повсеместно.

Такие характеристики объясняют предпочтение сосны, кедра, лиственницы, ели или пихты другим породам дерева.

Виды

Конструкция нижней обвязки выполняется в нескольких вариантах:

брус;
сплоченная доска;
бревно.

Каждый из указанных способов имеет свои плюсы, определяющие выбор того или иного метода.

Так, брус имеет четкие размеры, прямоугольное (квадратное) сечение, что облегчает установку и обеспечивает плотную и прочную опору. При этом возможные нагрузки в толще древесины вызывают образование трещин или коробление.

Когда делается нижняя обвязка каркасного дома из досок, такие дефекты в значительной мере предотвращаются. При сборной обвязке из обрезной сплоченной доски общая форма сохраняется, а нагрузки от усушки разделяются на количество досок в пачке, компенсируя друг друга.

Применение бревен объясняется дешевизной, отсутствием разрушающей волокна обработки, сохранением всех естественных слоев ствола дерева. Бревно как материал значительно прочнее и лучше держит нагрузки, хоть и не имеет четкой геометрии и требует более прочного, неподвижного закрепления на фундаменте.

Технология в зависимости от типа фундамента

Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.

Свайный или столбчатый

Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов.

Подчас они значительно отличаются друг от друга.

Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:

Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
Раскладка бруса или досок по местам установки.
Из бруса делается обвязка углов каркасного дома вполдерева.
Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
Угловые соединения усиливаются гвоздями, шурупами или болтами.
Крепятся лаги с нужным шагом.

Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.

Ленточный

В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще.

Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.

Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:

На ленту укладывается слой гидроизолятора.
Изготавливаются гнезда для угловых соединений.
Брус или обрезная доска крепится на шпильки, болты или анкеры.
Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.

Плитный

Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен.

Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.

В этом случае обходятся созданием чернового пола, на котором собираются и поднимаются стены. Порядок такой:

Укладка сплошного гидроизоляционного покрытия рулонными материалами.
Установка опорных брусков, на них в перпендикулярном направлении монтируются лаги чернового пола.
Настилается черновой пол, образуя площадку для сборки каркасов стен.
Разметка, сборка стен.

В случаях, когда сборка стен ведется постоечным методом, то нижняя обвязка нужна и делается так:

Делается гидроизоляция плиты.
Раскладывается брус или обрезная доска, делаются гнезда для соединения углов.
Установка бруса, соединение углов, проверка параллельности и горизонтали.
Монтаж лаг. Все этапы требуют постоянного контроля плоскости и горизонтали.

Углы в случае с брусом соединяются вполдерева, с усилением в виде бобышек, металлических пластин, болтов или скоб. Необходимо помнить, что все крепежные элементы из металла нуждаются в защитной обработке окрашиванием или нанесением битумного покрытия. После монтажа пола, стен и наружной обшивки доступа к металлическим деталям не будет, их состояние контролировать станет невозможно, поэтому следует заранее позаботиться об их защите от коррозии.

Внимание! Для ленточных или плитных оснований наилучшим способом крепления бруса будет соединение на деревянные пробки, закрепленные в бетоне. Материал следует выбирать наиболее смолистый, для защиты от влаги. Отверстия для пробок внутри следует покрыть битумом.

Установка лаг

Кроме опоры для стен, нижняя обвязка служит основанием для лаг чернового пола.

Лаги пола в каркасном доме — это обрезные доски (обычно 50 на 200 или 250 мм), установленные на ребро с определенным шагом.

Наличие нижней обвязки из древесины существенно упрощает монтаж лаг, делает его надежнее и прочнее. Существует несколько вариантов крепления концов лаг к нижней обвязке:

1. С опорой на брусок. На обвязку крепится брусок, расположенный в нижней части, на который опирается конец лаги. При этом способе необходимо дополнительное крепление лаги к обвязке, поскольку брусок — лишь опора, связки с брусом он не создает.

2. С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.

3. Установка поверх обвязки с непосредственной опорой на нее. Такой способ позволяет надежно связать лагу с обвязкой, создать качественную опору и соединение. При этом монтаж стоек каркаса стены потребует наличия дополнительной связки поверх лаг. Наиболее удобен для строительства каркаса методом платформы: сборка каркаса в горизонтальном положении с последующим подъемом в вертикаль и непосредственной опорой на черновой пол.

На практике используют либо третий способ (платформа), либо совмещают два первых способа — используют опорный брусок и металлические соединительные элементы одновременно. Это максимально усиливает соединение лаг и обвязки, позволяет более точно выдержать плоскость чернового пола и упрощает процесс установки лаг.

Расстояние между лагами пола в каркасном доме или иначе шаг — зависит от ширины комнаты и от результатов расчета нагрузок на лаги. Чем больше расстояние между стенами (пролет лаг), тем меньше делается шаг лаг пола в каркасном доме.

Наибольший шаг делается при ширине комнаты 2 метра, он составляет 800 мм. При комнате в 2,5 метра шаг уменьшается до 600 мм, а при ширине от 3 метров и больше шаг принимается равным 400 мм. Данные указаны для лаг из обрезной доски 50 на 150 мм, при большем сечении досок размер шага увеличивается.

При выборе расстояния между лагами с точностью до миллиметра следует также учитывать размеры материалов — выбранного утеплителя и плит обшивки чёрного пола. Это делается для того, чтобы расход материалов был экономичным (оставалось минимум обрезков), с минимальным количеством действий по разрезанию материала.

Например, при утеплении пола удобно делать шаг под размер матов утеплителя. Размеры выбранных по вашему проекту материалов всегда можно уточнить у производителей или в строительных интернет-магазинах.

Важно! При наличии больших пролетов требуется использование сдвоенных лаг, которые рассматриваются как одна с большим сечением.

Полезное видео

О том, как сделать нижнюю обвязку из доски 50х150 дополнительно рассказано на видео ниже:

Выводы

Лаги и нижняя обвязка входят в состав пирога чёрного пола, сделав который мы получаем готовое цокольное перекрытие первого этажа каркасного дома.

Нижняя обвязка каркасного дома и последующее устройство пола своими руками – вполне осуществимое мероприятие. Она не имеет сложной конструкции и не требует наличия какого-то особенного оборудования для монтажа. Все требования — обеспечение плоскости и горизонтали, прочность крепления к основанию и обязательные гидроизоляционные мероприятия.

Соблюдение этих условий гарантирует правильную сборку нижней обвязки, которая послужит надежной связкой для пола, стен и фундамента и обеспечит долговременную службу всех элементов конструкции каркасного дома.
