Содержание

Лестница в цокольный этаж: выбор подходящей конструкции

Маршевая лестница – самая удобная

Сделать своими руками прочную и удобную для передвижения лестницу  – это довольно сложная задача. Когда цокольный этаж под лестницей является полноценной жилой зоной, эта конструкция должна не только гармонично вписываться в интерьер, но и в первую очередь быть безопасной.

Именно на лестницах с высокими, скользкими, слишком узкими ступенями, да ещё и без перил, чаще всего и происходят несчастные случаи. И чтобы обезопасить обитателей дома от подобного риска, лестница в цокольный этаж в частном доме, должна сооружаться по всем правилам. Вот о них мы расскажем далее.

Общие рекомендации по устройству лестниц

Вопрос: « ?», волнует тех людей, которые осуществляют строительство дома без проекта. Его наличие избавляет хозяина от подобных терзаний, так как в проекте, на планах каждого этажа отмечены места расположения лестниц, и при устройстве перекрытия, в них сразу же предусматриваются соответствующие проёмы.

Однако даже при наличии проекта случаются непредвиденные ситуации. Например: в результате ошибки вход в цокольный этаж с лестницей вообще не предусмотрен, либо он оказался не в том месте, где ему положено быть. В результате, приходится делать проём в уже готовом перекрытии.

Проём для лестницы

Если перекрытие имеет балочную конструкцию, всё гораздо проще. Тут главное, чтобы по периметру отверстия были установлены дополнительные балки. В случае с монолитными или сборными железобетонными перекрытиями, для устройства проёмов прибегают к услугам алмазной резки.

Усиление проёма в бетонном перекрытии
Балочное перекрытие: лестница на цокольный этаж своими руками

 Итак:

  • Резка проёма осуществляется только после его усиления стальным уголком, либо возведения опорных стенок. Желательно, чтобы проем под лестницу располагался вдоль несущей стены.
  • В таком случае и усиливать проём можно по минимуму, и появляется возможность установить не неудобную винтовую, а маршевую, или, допустим, больцевую лестницу, которая в силу своей конструкции крепится только к стене.
  • В цокольном этаже, перекрытом потолочными балками, именно их расположение является ориентиром для размещения проёма для лестницы. А вообще, прежде чем делать проём, нужно рассчитать его размеры, а ещё лучше, заказать проект лестницы в цокольный этаж.

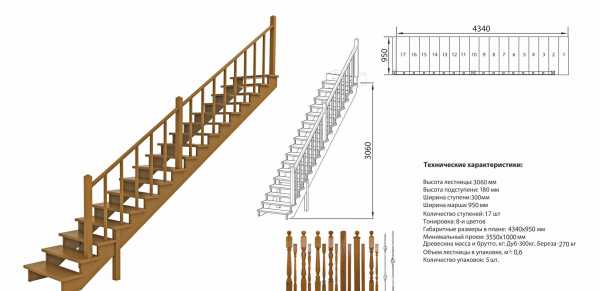

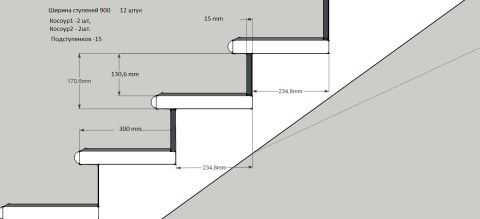

Чертёж с ориентировочными размерами маршевой лестницы

Обратите внимание! Лестница с цокольного этажа в дом, как никакая другая, требует точного соблюдения строительных норм, ведь за неимением окон или отдельного выхода, это ещё и единственный путь эвакуации из помещения на случай пожара.

Лестница цокольного этажа, устанавливаемая в стеснённых условиях

Если вы сделаете слишком маленький проём (1м*2м), то о комфорте передвижения по лестнице можете и не мечтать. Конечно, даже в такой ситуации можно соорудить лестницу, предусмотрев в ней вместо площадки крутой поворот из нескольких сужающихся с одной стороны ступеней. Подобную конструкцию вы можете видеть на фото сверху.

Однако заметим, что она хоть и смотрится красиво, но в эксплуатации неудобна и небезопасна. Такой вариант хорош только при объединении квартир в двух уровнях, не позволяющих сделать в перекрытии большой проём.

В подвальном этаже можно предусмотреть и более удобную лестницу, для чего нужен проём размером минимум 2м*3м. Он может быть и больше – но это уже зависит от типа лестницы и габаритов дома.

Размеры лестниц

В идеале, ширина лестницы не должна быть меньше 80 см, а ещё лучше – 1 м, ведь вам придётся не только по ней ходить, но и носить мебель.

Итак:

  • Для лестничных маршей, максимальный уклон должен составлять 42 градуса.
  • Чтобы на ступени было удобно ступать ногой, их ширина должна составлять не менее 250 мм.
  • Увеличить глубину проступи можно за счёт края накладной деревянной или керамической ступени, носок которой выступает за вертикальную плоскость подступенка.
  • Если же лестница, допустим, металлическая, со стеклянными ступенями, то такой возможности уже не будет.

Увеличение глубины проступи за счёт выступа

Обратите внимание! Высота подступенков определяется расчётом, и оптимально это 15-20 мм. Важно, чтобы высота каждой ступени была одинаковой, с погрешностью не более 3 мм. Общая высота пролёта составляет расстояние между отметками чистого пола верхнего и нижнего помещений.

Расчёт делают так:

  • Допустим, высота лестницы для цокольного этажа составляет 295 см, и вы хотите сделать ступени высотой 16 см.
  • Разделив 295 на 16, определяете количество ступеней — получается 18,44. Так как это число дробное, его следует увеличить до целого -19.
  • Нечётное количество ступеней считается наиболее удобным, так как при этом человек и на первую, и на последнюю ступень встаёт одной и той же ногой.
  • Затем нужно скорректировать высоту ступеней, разделив 295 теперь уже на 19. В итоге получаете окончательную высоту ступени 15,5 см.

Данный расчёт применяется для маршевых лестниц. Если же она, как на приведённом ниже примере, имеет забежные ступени, произвести правильный расчёт самостоятельно достаточно сложно.

Ведь в поворотных лестницах во внимание должны приниматься и радиус закругления, и угол поворота, и длина средней линии, проходящей по прямым сегментам.

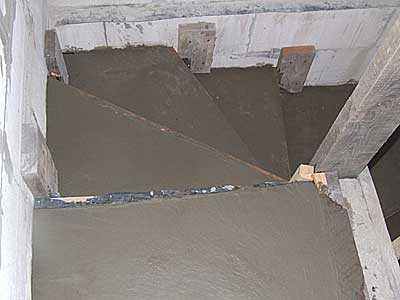

Забежная лестница из монолитного бетона

Так что, лестница цокольного этажа, имеющая сложную конфигурацию: как её расчёт, так и монтаж, должна быть выполнена профессионалами. Наилучший выбор для самостоятельной работы – это обычная одномаршевая лестница из дерева. Вот на её устройстве мы и остановимся более подробно, а так же представим для наглядности видео в этой статье.

Деревянная лестница – для любого дома

Единственный минус одномаршевых лестниц заключается в том, что пролёт получается достаточно длинным, и требует места. Зато устройство лестницы в цокольный этаж, в таких условиях является наименее сложным — да и цена, за счёт отсутствия площадки, получается на порядок ниже.

Деревянные лестницы просто идеальны для малоэтажного строительства, так как, в отличие от бетонных конструкций, могут быть предусмотрены в доме с любыми стенами и перекрытиями.

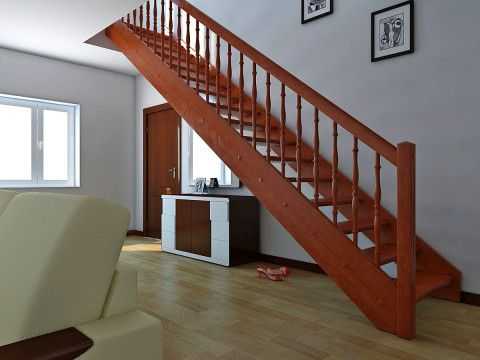

Прямая лестница с одним маршем

Для их изготовления нужно использовать древесину твёрдых пород, которая за счёт высокой плотности меньше истирается и рассыхается. Из хвойных деревьев, для этой цели подходят сосна, лиственница и кедр, из лиственных – дуб, ясень, бук, а так же практически все виды тропической экзотики. В целях экономии, несущие балки можно изготовить из сосны, а ступени и балясины с перилами сделать из более ценного дерева.

Конструкционные особенности

Все сборные лестницы, в том числе и деревянные, имеют каркасную структуру. В её основе — косоуры и тетивы. Так именуют несущие элементы, на которые и опираются ступени. Для начала разберёмся, в чём между ними разница.

Обратите внимание! В зависимости от ширины марша и его конструкции, лестница из цокольного этажа, как, впрочем, и любая другая, может состоять из: двух тетив; одного косоура; двух тетив и одного косоура; двух косоуров. Главное отличие между этими элементами заключается в конфигурации и месте расположения на них опорных пазов.

Тетива

У тетивы, представляющей собой толстую доску, устанавливаемую на ребро, имеются потайные пазы. Они находятся на боковой поверхности, и в точности соответствуют размерам вертикальных и горизонтальных контуров проступей.

Чтобы обеспечить торцам ступеней достаточную площадь опоры, выборки делают глубиной не менее 20 мм. Разметка пазов производится с помощью металлического угольника, а вырезают их фрезером, с помощью предварительно изготовленного из куска фанеры шаблона.

Варианты изготовления лестниц на тетивах

Однако пазы могут и не вырезаться. Как вариант, для опоры ступеней на тетиву нашивают бруски, или же монтируют треугольные прибоины. Выполнить такое соединение ступеней с тетивой намного проще, но смотрится это не очень. Применяют данные варианты в тех случаях, когда в конструкции отсутствуют подступенки.

Совет! Нашивки вместо пазов можно предусмотреть при изготовлении простой лестницы, ведущей в погреб — либо когда в подвале под домом находится техэтаж или гараж.

Все три варианта соединения ступеней с тетивой вы видите на представленной выше схеме. Объединяет их одно: во всех случаях торцы ступеней стыкуются с внутренней поверхностью тетивы – то есть, при взгляде на лестницу сбоку, их не видно.

Косоур

Косоуры отличаются от тетив ступенчатой конфигурацией, а так же способами присоединения к ним ступеней. Нужная форма придаётся балкам либо с помощью выборки соответствующих фрагментов толстого бруса, либо с помощью металлических или деревянных накладок, которые мы видим на картинке снизу.

Обратите внимание! На косоур ступени опираются сверху. При этом их торцы находятся либо в одной плоскости с наружной гранью косоура, либо вообще свешиваются с него.

Создание профиля косоура с помощью металлических накладок
Косоур с деревянными кобылками
Лестница на одном, цельном косоуре

 Итак:

  • Лестница вполне может иметь один косоур по центру — только в этом случае, он должен быть достаточно мощным, чтобы выдерживать эксплуатационные нагрузки. Сечение бруса, который пойдёт на изготовление центрального косоура, должно быть не меньше, чем 300*150 мм. У такой лестницы нет боковых несущих элементов, поэтому крепление ограждений осуществляется прямо к ступеням.
  • При изготовлении лестниц на тетивах, имеющих значительную ширину, ступеням требуются промежуточные опоры. В таком случае, две боковые тетивы могут сочетаться с установленным по центру косоуром. Всё дело в том, что установить тетиву в середине лестницы, невозможно в принципе.
  • Подобные комбинации выполняют и тогда, когда лестница вплотную прилегает к стене дома. Примкнуть можно только тетиву, тогда как с противоположной стороны, может быть установлен и косоур. Когда между лестницей и стеной есть некоторое расстояние, можно предусмотреть два косоура. Оба варианта для примера представлены ниже.
Лестница для цокольного этажа: у стены тетива, снаружи косоур
Лестница на двух косоурах
Принцип крепления ограждения к лестнице на косоурах

Выбор конструкции лестницы за вами. Только имейте в виду, что когда ступени опираются на косоуры, разместить на них балясины гораздо сложнее.

Как уже было отмечено, в этом случае, вертикальные элементы приходится крепить к ступеням, и сделать это самостоятельно получится не у каждого. Лучше тогда заказать секции ограждения в сборе. В этом случае опорные столбы будут располагаться не чаще, чем через 1,1-1,5 метра, и установить их самостоятельно будет проще.

Крепление лестницы в пролёте

Сделать красивую и правильную лестницу ещё полдела. Чтобы она была устойчивой, её ещё нужно надёжно закрепить к перекрытию и полу.

Данный процесс, опять же, зависит от конструкции лестницы – ну и конечно, от вида перекрытия. Чаще всего в частных домах это деревянные балки, поэтому мы будем иметь в виду именно этот вариант.

Итак:

  • Проём в перекрытии обрамляют не только продольные балки, но и поперечные, к которым и должны крепиться элементы каркаса лестницы. Если это тетивы, то на их концах делают выборки, которые позволят насадить их на балку. С торца они дополнительно фиксируются металлическими уголками.
  • Затем между тетивами, в которых сделаны соответствующие пазы, вставляется верхний подступенок, и крепится к балке проёма евровинтами (конфирматами) длиной 70 мм. Креплений должно быть минимум 4.
  • При этом острый конец тетивы выступает над поверхностью перекрытия. Это очень удобно для монтажа столбов, на которые будут опираться перила. В столбах просто делают глубокие выборки, и насаживают их на тетиву. Стыкуемые поверхности деталей промазываются для надёжности столярным клеем, и дополнительно фиксируют винтами.

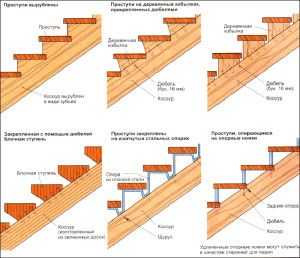

Варианты креплений косоуров к перекрытию; крепления ступеней

В косоурах тоже делаются запилы для соединения с балкой, но в силу их различной конфигурации, выглядит это по-разному. Посмотрев на представленную выше схему, вы лучше поймёте, в чём состоят отличия. На ней так же показаны варианты крепления ступеней к косоуру.

Если учесть, что лестница ведёт в подвал, основание которого всегда монолитное, снизу её крепление будет осуществляться уже не к балкам, а к бетонной поверхности. Для этой цели используют стальные уголки с перфорацией под крепёж.

Крепление верха и низа деревянной лестницы

Изогнутый уголок крепится к основанию и наружной поверхности косоура или тетивы. Когда используется вариант с поперечным ребром, то под него в косоуре делается специальная выборка. Данный тип крепежа очень надёжен, только вот уголки такой конструкции не всегда есть в продаже. Все варианты соединений показаны на представленных выше схемах – изучите их внимательно, и всё будет понятно.

После того, как лестница в цокольном этаже собрана, и надёжно закреплена к перекрытию и основанию, вам останется только заняться изготовлением или установкой готовых элементов ограждений. Сделать это правильно и красиво вам поможет только мастер-класс от профессионалов.


pogreb-podval.ru

вариант конструкций и инструкция по строительству

Подвал, или подпол, в частном доме — удобное помещение для хранения заготовок, овощей, фруктов и многого другого. Поэтому, при возможности, хозяева делают все возможное для его обустройства. Но поскольку подвал находится всегда ниже уровня пола первого этажа, требуется обязательное наличие спуска в виде надежной и удобной лестницы.

Выбор лестничной конструкции

Лестница в подвал гаража или дома должна быть простой и крепкой конструкции, поскольку по ней может подниматься взрослый человек с грузом продуктов или других тяжелых предметов. При выборе конструкции необходимо учесть размеры подвала или погреба, уровень влажности в нем и некоторые другие условия.

Виды конструкций и их особенности

Маршевые лестницы

Самый лучший и доступный вариант — одномаршевая лестница из дерева, металла, кирпича или бетона. Она легко монтируется, отличается высоким уровнем безопасности, удобна в пользовании. Но у такой лестницы есть один немаловажный недостаток – она занимает много места, что для небольшого подвального помещения может стать серьезной проблемой.

Уменьшить объем занимаемого пространства позволяет двухмаршевая лестница с поворотной площадкой или забежными ступенями. Однако она сложнее в изготовлении и не так удобна из-за необходимости делать поворот во время подъема или спуска в подвал. Так же возможен вариант расположения двух маршей под прямым углом по отношению друг к другу.

Главные достоинства маршевых спусков заключается в пологом удобном уклоне, большой ширине ступеней и простоте монтажа.

Варианты лестничных маршей.

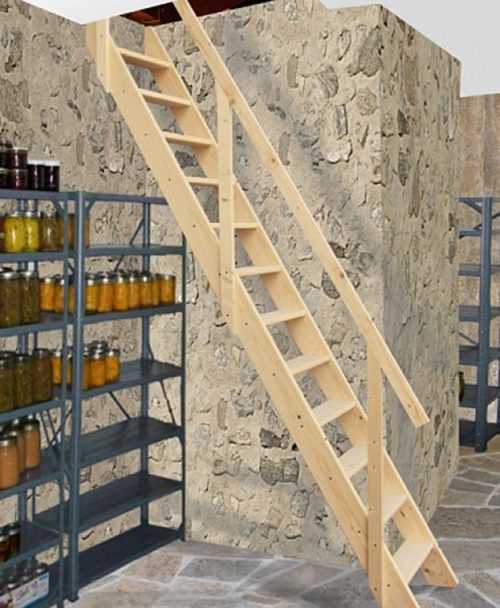

Приставные лестницы

Для небольших погребов рекомендуется использовать приставную конструкцию, установленную с небольшим уклоном почти вертикально. Один край такой лестницы опирается в пол, а второй — в верх стены возле лаза. Ее надежность обеспечивается закреплением несущих стоек в верхней и нижней части.

Подобная конструкция может быть изготовлена из древесины, стали или комбинированного использования обоих материалов.

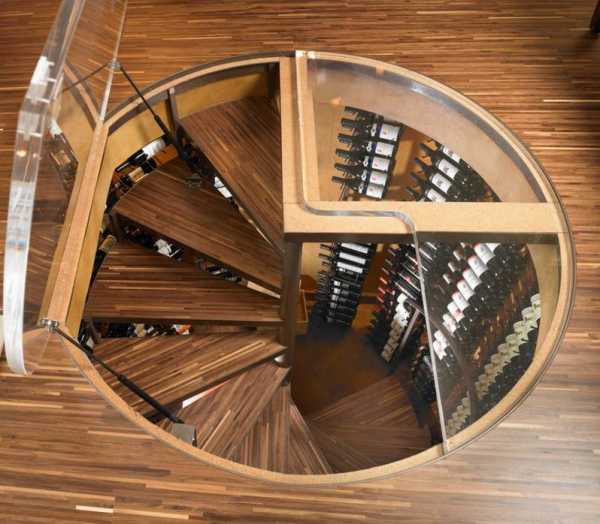

Винтовые спуски

При большом дефиците места для лестницы устанавливают винтовые конструкции. Они представляют собой вертикально установленный столб, на котором по окружности с заданным шагом подъема закреплены ступени.

Самое удобное расположение такой лестницы — посередине погреба, когда по всем стенам установлены полки для хранения запасов. В этом случае можно, не опускаясь в самый низ, снять с полки необходимый предмет и поднять его наверх. Внизу, под последним поворотом лестницы, устанавливаются ящики для хранения корнеплодов и других продуктов.

Винтовые конструкции изготавливают из дерева, металла или сочетая эти материалы в виде металлического столба и деревянных ступеней. Этот вид лестниц обязательно предусматривает наличие перил по всей длине спуска для обеспечения безопасности и облегчения подъема.

Главный недостаток заключается в неудобном узком подъеме с постоянным поворотом. Это хорошо чувствуется, когда приходится подниматься с грузом в руках или производить размещение приготовленных запасов.

Применяемые материалы и их особенности

Изделия для сборки лестниц должны обладать необходимой прочностью, долговечностью, устойчивостью к влаге, быть доступными по стоимости и обеспечивать возможность простого монтажа. Таким условиям отвечают 4 вида материалов. Это кирпич, бетон, металл и древесина.

Кирпич

Кирпичная лестница быть построена только в погребе большой площади, поскольку обеспечение ее опоры требует значительного пространства. Для снижения расхода материалов конструкция возводится на кирпичных столбах, между которыми укладываются перемычки.

Потом заливаются монолитные бетонные площадки, постепенно поднимающиеся вверх. Построенная таким образом лестница выглядит как своего рода монументальное строение, в нижней части которого предусмотрено наличие ниш.

Кирпичная лестница очень удобна в пользовании, отличается долговечностью и надежностью, но абсолютно не подходит для помещений малой и средней площади. Кроме этого, требует значительного количества материалов.

Железобетонные монолитные конструкции

Армированный бетон отличается высокой прочностью и устойчивостью к воздействию влаги. Лестница, построенная из него, прослужит долго. Однако применение подобных конструкций для небольшого погреба невозможно.

Бетонные спуски хорошо подойдут для подвалов, сделанных по всему периметру здания или отдельно стоящего на улице подземного сооружения. Принимая решение о строительстве бетонной лестницы необходимо четко понимать, что это весьма трудоемкий и технологически сложный процесс.

Стационарные лестницы из древесины

Монтаж деревянной лестницы — самый распространенный вариант для обустройства входа в погреб. Для ее изготовления требуется использовать породы дерева, слабо подверженные воздействию влаги.

Наиболее доступной древесиной, отвечающей данному требованию, является лиственница. Повышенная плотность ее структуры не пропускает влагу внутрь, материал не подвержен гниению и образованию плесени. В итоге такая лестница способна прослужить очень длительное время.

Но какой бы сорт древесины вы не взяли, ее все равно необходимо обработать антисептиком и после просушки покрыть слоем масляной краски или водостойкого лака. Мастера изготавливают из дерева все виды вышеперечисленных конструкций, от приставных и маршевых и до винтовых.

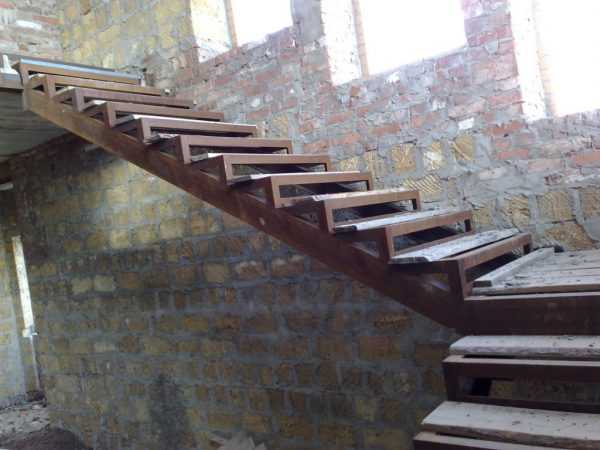

Спуск из стали

Металл не менее популярен в качестве материал для строительства лестниц, чем древесина. Для монтажа используют швеллеры, уголки, гладкий пруток, арматуру, профильные трубы, листовые материалы и другие виды металлпроката.

Главное преимущество таких систем заключается в том, что их можно установить в погребе любой площади, изменяя углы наклона, конфигурацию ступеней и принципиальное строение конструкции.

Основная сложность при изготовлении металлической лестницы заключается в необходимости выполнения большого объема сварочных работ. И если вы не обладаете этим навыком, то либо придется нанимать сварщика, либо отказаться от применения этого материала.

Кроме того, современные цены на металлопрокат низкими назвать трудно. Поэтому металлическая лестница в погреб может обойтись вам в приличную сумму.

Комбинированное использование материалов

Самый распространенное сочетание различных вариантов для изготовления лестничного спуска — монтаж несущей конструкции из металла и установка на нее деревянных ступеней и перил.

В результате получается красивая и долговечная конструкция, стоимость которой ниже, чем у полностью металлической, прочность выше, чем у деревянной, а смонтировать ее намного проще, чем бетонную. Существуют варианты полной или частичной обшивки бетонных ступеней деревом, а также использование керамической плитки.

Какой вариант выбрать начинающему строителю

Домашнему мастеру, не имеющему опыта монтажа лестниц, можно рекомендовать в качестве самого оптимального варианта того, как сделать лестницу в подвал, монтаж маршевой конструкции комбинированного типа. Если большой маршевый спуск трудно разместить в вашем погребе, обратите свое внимание на двухмаршевую лестницу с промежуточной плоской площадкой.

Металл требует значительного вложения средств в строительство и наличия сварочных навыков. Возведение же бетонного монолита очень трудоемко и в одиночку сделать его будет очень трудно.

Расчет лестничной конструкции

В качестве исходных данных для расчета и составления чертежа принимаются следующие общепринятые показатели:

  • удобная ширина лестницы около 900 мм;
  • высота подступенька примерно 200 мм;
  • оптимальная ширина проступи 300 мм;

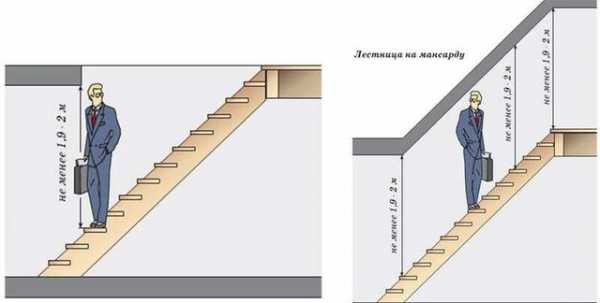

  • высота просвета на спуске не менее 2000 мм.

Обычный уклон для спуска в подземные помещения принимается 45˚, но учитывая, что из погреба иногда придется поднимать тяжелый ГРУ, уклон можно сделать меньше. Однако учтите, что в этом случае лестница займет больше места.

После замера расстояния от пола до потолка можно рассчитать число ступенек. Для этого полученную при измерении величину необходимо разделить на размер подступенка (200 мм) и округлить до целого числа в ближайшую сторону. Потом, разделив высоту подвала на количество ступеней, вы получите уточненную рабочую высоту подступенка. Она будет немного меньше или больше общепринятой.

Для того, чтобы узнать длину основания ширину проступи, 300 мм умножают на число ступеней. Полученная величина должна быть не более длины подвала минус 0,9-1,0 м. Если это условие не выполняется, следует принять решение о строительстве двухпролетной лестницы с плоской промежуточной площадкой между маршами длиной не менее 1200 мм.

Изготовление монолитной железобетонной лестницы с нижней опалубкой

Первичными условиями для строительства бетонного спуска в подвал является наличие прочного основания. Это может быть залитый армированный пол или специально подготовленный небольшой фундамент.

Существуют два варианта того, как сделать лестницу в подвал своими руками из бетона. Первый выполняется в виде монолитного железобетонного спуска с опиранием на пол по всей площади. Второй предусматривает при монтаже установку нижней опалубки под заливку бетона и наличие свободного пространства под лестничным маршем.

В каждом из вариантов конструкция может быть установлена плотно к стенке или посередине помещения.

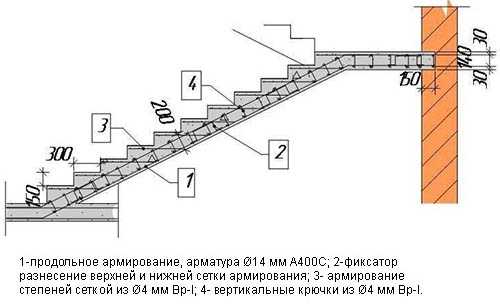

Армирование и установка опалубки

Порядок работ при возведении бетонной лестницы отличается от монолитных фундаментных работ. В этом случае опалубочные ограждения собираются в два этапа. Первоначально устанавливается только нижняя опалубка, собирается армирующий каркас, который после этого обшивается боковыми листами и подступенными перегородками. Материалом опалубки может быть многослойная фанера или доски толщиной 30 мм.

Во время сборки каркаса отдельные элементы арматуры соединяются между собой с помощью мягкой вязальной проволоки. Сначала укладывается нижний продольный ряд арматуры по всей длине марша. Количество прутов диаметром 12 мм не менее 4-х, 10 мм не менее 6-ти.

Для того, чтобы приподнять уложенные струны на 3-5 см над нижней опалубкой, рекомендуется использовать полимерные фиксаторы типа «звездочка» или «стойка». Уложенные продольные пруты необходимо соединить поперечными арматурными вставками диаметром 8-10 мм через каждые 250-300 мм. В том случае, если лестница прилегает к стене, рекомендуется края поперечной перевязки забивать в строительную конструкцию.

На горизонтальной площадке армирование выполняется в виде плоских сеток 8х100х100 уложенных в 2 ряда по высоте. Готовый каркас должен точно повторять очертания лестницы со всеми ступенями и площадкой, но быть меньше ее на 3-5 мм.

По боковым краям нижней опалубки рекомендуется установить металлический уголок 32х32 мм с приваренными к нему закладными прутками, которые необходимо соединить с каркасом. Он будет служить в качестве дополнительного ребра жесткости и сохранит нижний угол лестницы от разрушения со временем.

Доски опалубки необходимо закреплять настолько надежно, чтобы они смогли выдержать массу бетонной смеси и ваш собственный вес при перемещении по конструкции во время работы.

Заливка бетона

Выполнение работ следует планировать таким образом, чтобы залить всю необходимую бетонную смесь за один раз. Укладка бетона производится снизу вверх через открытые проемы ступеней.

В местах установка перил нужно вложить металлические закладные детали или деревянные бруски, обработанные битумным составом. Поверхность каждой ступени следует тщательно уплотнить и выровнять мастерком. Через сутки опалубка снимается и выравнивание производится по всей поверхности лестницы.

Видео по теме

Фото вариантов лестниц

domzastroika.ru

чертежи своими руками, на второй этаж из подвала, фото в частном доме, как сделать в помещение

Одним из важных элементов частного дома является лестница в подвал

Лестница в подвал формируется на схемах строительства дома и является одним из важнейших элементов в проектировании. Лестница в частном доме может соединять, как этажи, так и помогать перемещаться в подвал или на цокольный этаж. Если же после строительства дома понадобилось установить лестницу, ведущую в подвал, то без особых проблем ее можно сделать своими руками. В статье речь пойдет о том, какими бывают лестницы в подвал и на второй этаж, какие материалы лучше использовать для строительства, и как спроектировать конструкцию самостоятельно,как правильно ее установить – читайте в этой статье.

Содержание материала:

Лестница в подвале: виды и материалы

Можно отметить, что лестницы в подвале лучше делать маршевые – они наиболее простые и удобны именно в подвале. В настоящее время специалистами выделяется 3 типа лестниц в подвал.

Наиболее популярными являются маршевые деревянные лестницы, которые ведут в подвал

А именно:

  1. Маршевые – считаются самыми простыми, именно их чаще всего делают самостоятельно. Как правило, представляют собой прямую конструкцию без изгибов, но занимают достаточно много места.
  2. С площадкой – подходят для домов, где требуется много ступеней, чтобы поднимающийся мог немного отдохнуть между этажами. Такая лестница занимает еще больно места и совершенно не подходит для небольших домов, лучше выбирать ее для больших домов или производственных помещений.
  3. Винтовая – наиболее современный и удобный вариант, подходят для небольших домой, однако не подходит для переноса большого груза, ведь сами по себе лестничные ступеньки маленькие и узкие.

Из материалов можно выбрать дерево – самый дешевый и ненадежный материал, лестницы из него служат очень мало, особенно в подвалах, где влажность воздуха всегда находится на высоком уровне, поэтому дерево очень быстро гниет. Деревянные лестницы нужно регулярно красить и чистить.

Металл – хороший материал для лестницы в подвал, его очень просто монтировать, он не боится высокой влажности, срок эксплуатации очень большой, а сама конструкция стоит относительно недорого.

Бетон – очень надежный материал, абсолютно нейтрален к любым погодным условиям, конструкцию можно ставить даже на улице. Однако, весит такая лестница много и может еще больше нагрузить стены, чаще всего конструкции из бетона устанавливают на производственных участках или в погребах. Прежде чем изготавливать или приобретать лестницу, нужно подобрать тип и материал, примерно представлять себе конструкцию, чтобы вписаться в свой бюджет.

Расчет лестницы в подвал по чертежам своими руками

Чтобы сделать лестницу в свой подвал, не обойтись без чертежей. Чертежи нужно сделать для достижения идеальных параметров конструкции, рассчитать размеры ступеней, их высоту и т.д. Без чертежа лестница не получится ровной и красивой. Если не получается создать схему самостоятельно, можно обратиться за помощью к специалисту. Делать чертеж нужно, независимо от выбранного вида лестницы и материалов.

Перед тем как установить лестницу в подвал, необходимо сперва правильно составить ее чертеж

Такой чертеж позволяет рассчитать:

  • Высоту лестницы и ступеней;
  • Ширину ступенек и конструкции в целом;
  • Размер марша лестницы;
  • Высоту просвета;
  • Длину лестницы.

Для создания чертежа, понадобится чистый лист, лучше ватман, карандаши и линейка. Первым делом рисуют угол в 90ᵒ, с помощью транспортира отмечают угол наклона лестницы, чертят линию. С помощью линейки можно понять, какой длины будет лестница. На чертеж можно добавить какие-либо элементы декора.

Материалы для лестницы на второй этаж и в подвал

Построить лестницу на второй этаж можно несколькими способами. Можно изготовить лестницу с помощью проволочной сетки, в таком случае получается монолитная конструкция. Основа этой постройки прочно опирается на пол. Другой способ предполагает изготовление своими руками нижней конструкции со свободным пространством, так называемую нишу.

Для того чтобы произвести монтаж лестницы в подвал, следует подготовить материалы и инструменты для работы

Чтобы осуществить работы, потребуется:

  • Уровень;
  • Арматура;
  • Крепежи;
  • Шуроповерт;
  • Уголки из металла;
  • Пленка;
  • Проволока;
  • Щебень;
  • Бетонная смесь;
  • Фанера, устойчивая к влаге, толщина слоя не менее 15-17 мм;
  • Брусок 100х100 мм и толстые доски (не меньше 3 см).

В случае, если конструкция планируется с нижней опалубкой, следует установить трубы из железа. Фундамент нужен, если основание получается недостаточно надежным. Изготавливается он просто. Выкапывается яма 50 см глубиной, засыпается щебенкой и заливается бетонной смесью.

Затем устанавливают обрешетки и опалубки. Собирается каркас с помощью вязальной проволоки, связывают в первую очередь нижний ряд, его размер должен быть таким же, как и размер основания.

Потом закрепляют второй слой, следующий ряд должен быть немного короче предыдущего.

После этого на промежуточной площадке устанавливают решетку. В случае, если конструкция присоединена к несущей стене, арматуру вбивают концами, в итоге получается каркас, который прочно закрепит лестницу. Таким нехитрым образом можно сделать лестницу из бетона и деревянных брусков в подвал.

Изготовление лестницы из подвала второй этаж

Лестницу из подвала на второй этаж можно изготовить и из металла. Пошаговое выполнение работ в таком случае несложное. Первым шагом нужно выкопать котлован для фундамента, затем необходимо вырыть яму, глубиной и шириной до 1 м и длиной до 0,5 м. Вторым шагом в получившуюся яму заливается бетон, но не полностью, нужно оставить около сантиметра свободного места.

Перед обустройством лестницы можно дополнительно ознакомиться с пошаговой инструкцией

Далее:

  1. В бетон закладывают арматуру, представляющую собой сетку из прутьев. 2 анкера выводятся наружу, а расстояние между ними одинаково с шириной лестницы. После этого, яму до конца заливают бетоном, и в итоге получается фундамент.
  2. Швеллеры шириной в 1,5 см свариваются вместе, чтобы получилась буква П, поверх них устанавливается длинная планочка, свободные концы конструкции крепятся в стены и также заливаются бетоном.
  3. Подобная сборка имеет преимущество – не требуются дополнительные опоры, даже если стены, где расположена лестница, непрочные, можно в местах крепления швеллеров просто заполнить пустое место под ними с помощью прочного материала.
  4. Косоуры из металла в количестве 4 штук с шириной в 1,5 см и длиной в 25 см нужно подготовить и приварить одной стороной к анкерам в фундаменте, а другой непосредственно к лестнице.

Ступеньки по определенным чертежом размерам нужно сделать из металлического угла, приварить их к швеллерам. Шов в таком случае выполняется изнутри изделия, а все лишние детали и концы углов подрезаются. Как видно, алгоритм примерно такой же, как и в случае с бетонной лестницей. Лестница подобного плана может быть связана с цоколем. Темные углы лестницы лучше освещать, установить лампы простого устройства, чтобы обеспечить максимальное удобство.

Конструкция лестницы в подвал (видео)

Удобная лестница, ведущая в подвальное помещение, может быть разной. Металлическая, деревянная, позволяющая зайти с улицы или гаража подняться на другой этаж комнаты – вариаций множество. Удобная лестница может быть сделана своими руками, нужно лишь произвести расчет, чтобы узнать разрез ступеней, выбрать материалы и приступить к работе. Если делать все по инструкции, то в итоге обязательно получится надежная и прочная лестница. Следует помнить, что самыми надежными являются бетонные лестницы, но можно использовать металл и дерево для изготовления самых разных вариаций.

Примеры лестниц в подвал (фото)

kitchenremont.ru

Как сделать металлическую, деревянную лестницу на цокольный этаж в подвал

Самостоятельное изготовление железной или металлической лестницы различного назначения.

Лестницы крайне необходимы для удобного простого и безопасного спуска и подъема,  для того чтобы самостоятельно сконструировать и построить лестницу из дерева или металла потребуются некоторые умения и сноровка.

Лестница на цокольный этаж

Лестница для использования подвала или цокольного этажа, достаточно важный элемент в эксплуатации частного дома, в подвалах часто располагаются коммуникации, к которым необходим доступ. Также цокольный этаж может быть обустроен под конкретные нужды и  нуждается в удобном и безопасном доступе. Довольно часто подвалы обустраивают лестницами еще на начальном этапе строительства, однако, бывает, что данный момент оказывается упущенным. В такой ситуации лестницу можно построить самостоятельно.

Лестница для цокольного этажа

Существует достаточно большое количество вариантов, для самостоятельного строительства лестницы в подвал или на цокольный этаж, они отличаются различными строительными материалами, а также сложностью необходимых работ.

В зависимости от вида и сложности работ лестницы бывают:

  1. Винтовыми. Этот вид лестницы считается наиболее сложным для самостоятельного изготовления, тут требуется высокая точность, а также аккуратность при проведении работ, вся конструкция, представляет собой, опорный стержень, на который крепятся фланцы и ступени. Такая лестница может быть постоянна из дерева или металла, а также дополнительно оборудована перилами, для большего удобства пользования;

    Винтовая лестница в погреб

  2. Лестница на косоурах, самый распространенный вариант, так как достаточно прост в строительстве. Лестница в этом случае получается очень крепкой и надежной. В качестве ее основания выступают косоуры, которых может быть от одного до нескольких, например, трех или четырех. Ступени в данном варианте могут крепиться при помощи специальных подставок в виде треугольников либо, могут быть врезаны непосредственно в основание;

    Лестница на косоурах

  3. Лестница на больцах, выглядит очень эффектной, как бы парящей в воздухе, при этом она достаточно проста в строительстве. В данном варианте ступени крепятся непосредственно к стене, а соединяются между собой при помощи штырей, которые могут также играть роль перил.

    Лестница на больцах

  4. Также можно сделать цельную лестницу из бетона или кирпича, такая конструкция будет иметь огромный срок службы при желании ее можно облицевать плиткой под дерево или природный камень, в зависимости от оформления подвала или цоколя. Также прельщает и простота в строительстве, важно определиться с размерами и сделать небольшой чертеж, которым нужно будет руководствоваться при проведении работ.

    Бетонная лестница

Чтобы выбрать наиболее подходящий вариант стоит задуматься над многими важными факторами, такими как срок эксплуатации и ее периодичность, а также доступность материалов и их качество. Определиться с материалом важно еще и потому, что исходя из затрат на него будет складываться стоимость всей конструкции, это также является важным показанием.

Металлическая лестница

Сравнится по прочности и долговечности с металлической лестницей сможет только ее бетонный или каменный аналог. Однако, стоит заметить, что металлическая лестница занимает гораздо меньше места, и оставляет свободное пространство, которое можно  использовать с пользой.

Металлическая лестница

По типу конструкции также бывают винтовыми или с любой другой основой,  лестница может быть полностью выполнена из металла или же он используется только в качестве каркаса.

Для самостоятельного строительства такой лестницы придется обзавестись сварочным аппаратом, и научиться, хорошо им пользоваться. Вовсе не обязательно иметь профессиональные навыки, но крайне важно ровно и без погрешностей заваривать швы и стыки, в противном случае лестница не будет иметь должной надежности и прослужит гораздо меньше ожидаемого.

Также понадобиться пила по металлу и специальный круг для нее, а также комплект специальных сверл и ножницы для этого вида работ.

Далее, предстоит выбрать соответствующий строительный материал, а именно листовую сталь толщиной не более 5 мм, а также в зависимости от конструкции потребуются металлические трубы, швеллеры, уголки. Ступени лучше всего делать из рифленого металла, это предотвратит скольжение и повысит безопасность всей лестницы.

Ступени из рифленого металла

В случае если металлическим будет только каркас всей конструкции нужно заранее подготовить ступени, возможно, они будут выполнены из дерева или из камня в таком случае необходимо позаботиться о том чтобы они были максимально безопасны.

Деревянные ступени на металлических косоурах

Самостоятельное строительство лестницы для цоколя или подвала из металла процесс достаточно трудоемкий и требует некоторых знаний, и наличия практического опыта использования сварочного аппарата, а также инструментов для работы с металлом.

Деревянная лестница

Самостоятельное изготовление лестницы из дерева гораздо проще чем из металла хотя бы потому, что тут не требуется умение справляться со сварочным аппаратом. Дерево гораздо более простой и практичный материал, однако, делая из него лестницу для подвала или цокольного этажа нужно помнить что лестница прежде всего должна быть крепкой и прочной, а также нуждается в обработке специальными средствами, которые обеспечат ей более долгий срок службы.

Деревянная лестница

Перед началом работы, так же как и в случае с металлической лестницей нужно подготовить необходимые материалы, и инструменты, теперь это будут:

  • Пила;
  • Шуруповерт;
  • Наждачная бумага;
  • Кисти для обработки деревянной поверхности;
  • Измерительные приборы.

В целом, дерево достаточно податливый материал, и, если была допущена ошибка при работе с ним, ее достаточно просто исправить, вынув шурупы и поставив их в нужное место. Однако, не стоит пренебрегать аккуратностью, так как это может сказаться на внешнем виде готовой лестницы.

Важно чтобы все деревянные детали были хорошо обработаны, в противном случае можно получить занозу или пораниться куда серьезнее.

Как сделать лестницу для цоколя, подвала, погреба, гаража своими руками

Самостоятельное изготовление лестницы процесс трудоемкий, но очень интересный, он требует большой аккуратности и верных расчетов, лучше всего сделать выбор в пользу дерева, это значительно упростит работу.

Деревянная лестница для цоколя

Чтобы самостоятельно сделать лестницу для помещений различного назначения, таких как цоколь, подвал, погреб или гараж, необходимо:

  1. Подготовить подробный чертеж, на котором будут обозначены все необходимые размеры, такие как ширина, высота и прочее;

    Чертеж деревянной лестницы

  2. Приготовить необходимые материалы и инструменты;
  3. Далее следует нанесение разметки, подготовить материалы выпилить ступени нужного размера подготовить основание;

    Подготовка косоуров и ступеней

  4. Подготовленные материалы будет просто собрать и закрепить, выполняя всю работу по принципу простого конструктора. Важно соблюдать разметку и работать с аккуратностью.

    Крепление ступеней к косоурам

  5. Готовую лестницу нужно обработать специальными средствами, которые продлят срок ее службы.

    Лакировка лестницы

Чертеж лестничного марша

Вне зависимости от выбранного материала и конструкции перед началом строительных работ необходимо сделать подробный чертеж лестничного марша. На нем следует обозначить такие важные показатели как:

  1. Высота лестницы;

    Минимальная высота лестничного проема

  2. Ширина лестницы;

    Рекомендуемая ширина лестничных маршей

  3. Высота ступеней;
  4. Ширина ступеней;

    Расчет шага

  5. Размер лестничного марша – прямого участка лестницы;

    Размер лестничного марша

  6. Высота просвета.

Более подробные сведения о чертеже можно найти в специальной литературе, посвященной данному вопросу.

Устройство входа в подвал

Вход в подвал так же важен, как и устройство лестницы внутри него. Вход в подвал может быть расположен внутри дома, рядом с домом, а также на открытом пространстве.

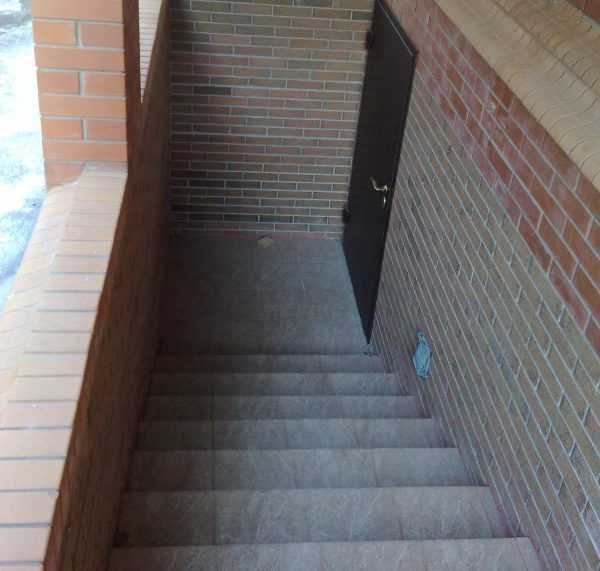

Вход в подвал сбоку дома

Вход в подвал внутри дома

Занимаясь обустройством входа в подвал, следует учитывать:

  1. Размеры подвала, если они небольшие, то не следует вкладывать в устройство входа большие средства;
  2. Периодичность использования, оттого насколько часто предполагается использовать подвал, можно отталкиваться, делая упор на практичность или удобство;
  3. Что будет храниться в подвале, если это крупные предметы, нужно предусмотреть возможность достать их из подвала и вернуть туда при необходимости.

Для подвальных помещений небольшого размера рекомендуется делать вход и лестницу максимально компактными, для того чтобы большая часть свободного места была использована по ее прямому назначению.

Компактная лестница в гараже

Как сделать металлическую, деревянную лестницу на цокольный этаж, в подвальное помещение, погреб в частном доме, гараже своими руками, чертеж лестничного марша, вход в подвал – фото


lestnicypro.ru

Строим лестницу в подвал в частном доме: видео, схема и фото

Лестницы в подвал относятся к основным конструкциям частного дома, их тип и размеры выбираются еще на стадии проектирования. Учитываемыми при расчете критериями являются площадь, место расположения входного люка или двери, интенсивность и безопасность эксплуатации погреба, эстетичность, потребность в переносе тяжелых предметов, бюджет работ и уровень влияния на ступени и опоры внешних факторов. На сроки строительства влияет материал, они варьируются от одной смены до месяца.

Оглавление:

  1. Классификация
  2. Как самостоятельно составить чертеж?
  3. Пошаговая технология монтажа

Виды подвальных лестниц

В зависимости от способа установки разделяются на стационарные и приставные, вторая разновидность имеет меньшую ширину и может быть сборной. Такой вариант вбирается в редко посещаемых или ограниченных по площади помещениях, включая гаражные. Стационарные устанавливаются в подвалах частных домов, с учетом больших нагрузок к ним выдвигаются серьезные требования в плане влаго- и биостойкости, прочности и безопасности. Эстетичность особой роли не играет, исключение делается лишь для конструкций, соединяющих винные погреба с первым этажом.

Выделяют:

1. Одномаршевые (прямые) лестницы с уклоном до 75°, без поворотных площадок или с изгибом. К достоинствам относят простоту расчета и возведения своими силами, к минусам – потребность в большой площади для размещения: чем меньше занимает места, тем круче будет спуск в подвал.

2. Многомаршевые, с площадками, используемые в домах с большой площадью или при обустройстве входа в помещения производственного назначения.

3. С забежными ступенями, визуально увеличивающие ширину погреба и занимающие меньше места в сравнении с поворотными маршевыми, но уступающие остальным типам в удобстве. При их расчете учитываются сложные требования к ступеням: размеры внутренних и внешних краев ограничены 10 и 40 см соответственно, высота варьируется в пределах от 12 до 22, выступ края не должен превышать 4, при всей своей эстетичности редко применяются в частных домах, особенно при ограниченной ширине.

4. Винтовые лестницы, актуальные при небольшом размере входа. Такая конструкция включает надежный опорный стержень и удобные ступени с одинаковой шириной, безопасность их эксплуатации достигается установкой по противоположному от центральной оси краю перил. Расчет доверяют специалистам, при использовании правильного чертежа или заводских заготовок монтаж можно выполнить своими руками. Эта разновидность в основном представлена деревянными или металлическими типами, провести заливку бетона крайне сложно.

Отдельная классификация касается места расположения, они бывают примыкающими к стенам или стоящими удаленно. В зависимости от способа крепления ступеней различают варианты на больцах, косоурах, привинчиваемые к центральному стержню или заливаемые единым монолитом с фиксацией к основанию пола и верхнему перекрытию или к ним же с добавлением примыкающей вертикальной стены погреба. Маршевые лестницы, ведущие в подвальное помещение, могут быть сквозными, монолитными, с эксплуатируемым пространством под ними или без кладовок и ниш.

В зависимости от материала ступеней и опор различают деревянные, железобетонные, металлические и комбинированные виды. Системы из чистой древесины устанавливаются редко, из-за высокого уровня влажности, характерного даже для хорошо вентилируемого подполья, они быстро приходят в негодность. Подходящими для погреба свойствами обладают плотные ценные породы, используемые для отделки перил или закладки ступеней.

С целью продления срока службы они обязательно обрабатываются антисептическими составами и влагостойкими ЛКМ и периодически осматриваются. К важным нюансам относят высыхание таких деталей снаружи, в хорошо вентилируемом помещении.

Металлические лестницы ценятся за надежность и долговечность, при нанесении многослойной антикоррозийной защиты они прослужат не один год. Минимальное сечение используемых профильных балок, труб и уголков – 50 мм, толщина металла должна быть выше 0,7 мм, но в целом их можно назвать экономичными. Еще одним доводом в их пользу является простота монтажа: при минимальном опыте сварочных работ установка руками занимает 1-3 дня, а при покупке готовых заводских конструкций – несколько часов. С целью обеспечения безопасности их ступени выполняют из рифленых (а не гладких) полос металла или дерева, длинные марки оснащаются перилами.

Что учесть при составлении чертежа лестницы?

Выдвигаются серьезные требования в плане безопасности и удобного перемещения, по возможности системы выполняются более широкими и защищаются перилами. При расчете наиболее востребованных разновидностей (прямых одномаршевых или L-образных поворотных) и подборе схемы учитываются следующие рекомендации:

  • Уклон не превышает диапазон от 22 до 75°, для стационарных конструкций оптимальный верхний предел – 45°: чем он меньше, тем безопаснее.
  • Величину просвета находят исходя из расстояния от балок перекрытия (пола дома) до основания: чем выше будет этот показатель, тем лучше, он напрямую влияет на комфортность эксплуатации.
  • При числе ступеней свыше 5 лестницу рекомендуют обезопасить перилами.
  • Ширина марша зависит от наличия свободного пространства, допустимый минимум составляет 70 см.
  • Размеры ступеней варьируются от 12 до 22 см по высоте и в пределах 25-35 по ширине. Их соотношение рассчитывается исходя из среднего шага человека в 60-62 см.

Пошаговое строительство монолитной бетонной лестницы своими руками

Она может быть монолитной с полностью опираемым основанием в пол или заливаемой в специальную опалубку с уклоном. К преимуществам первого варианта относят абсолютную надежность, к минусам – чрезмерную нагрузку на несущие конструкции. Стандартная схема действий включает следующие этапы:

1. Составление чертежа с учетом площади и особенностей подвала, расчет количества материалов, подготовка инструмента.

2. Прикручивание боковых шлиц к стенам (для примыкающих систем) с целью последующего закрепления армокаркаса.

3. Проверка и при необходимости усиление основания. При достаточно надежной бетонной стяжке в особом фундаменте нет нужды, площадка просто очищается от мусора, проверяется на предмет отклонения уровня по горизонтали и на наличие мелких дефектов. При упоре будущей бетонной лестницы в грунтовый, глиняный или непрочный пол слабый верхний слой снимается на полметра, полученное углубление засыпается щебнем и песком, трамбуется и заливается раствором.

4. Сборка опалубок из влагостойкой фанеры толщиной не менее 20 мм или ровных досок с возведением надежных опор. На участках прилегания к стенам их фиксируют дополнительно – с помощью саморезов или не до конца вбитых гвоздей. Нижнюю сторону будущей бетонной лестницы подпирают стойками из бруса, устанавливаемыми с шагом в 50 см с соответствующим уклоном. Последней крепится отбортовка, собранная опалубка тщательно проверяется на отклонения от уровня и слегка смазывается маслом для упрощения снятия. Стыки герметизируются ЦПС в пропорции 1:3, при высоком риске протекания бетона ее рекомендуют застелить изнутри пленкой.

5. Сборка армокаркаса от нижнего слоя основания к верхним элементам, с соединением стыков с помощью проволоки и фиксацией к стенам в случае строительства примыкающей конструкции. Собранный каркас должен иметь надежную привязку к несущим системам (полу, вертикальным стенам и плите перекрытия подполья) и не доходить до внутренних краев опалубки и верхнего уровня на 3-5 см. Для вязки используются цельные отрезки, при большой ширине ступени и на прямых участках поворотов маршевых лестниц укладывается готовая металлическая сетка. С целью усиления надежности анкеровки углы арматуры загибаются.

6. Приготовление и заливка раствора с маркой прочности не ниже М200, разравнивание поверхностей ступеней кельмой, обеспечение стандартного ухода. При риске понижения температуры в погребе частных домов ниже +5° помещение стоит прогреть пушками. В системах с предусмотренными перилами нужные точки закрываются деревянными пробками, вынимаемыми через 48-60 ч, края ступеней укрепляются уголками.

7. Аккуратное снятие опалубочного каркаса – через 60-72 ч (меньше при условии применения бетона с ускорителями твердения). После завершения демонтажа оставляют в покое на 2-3 недели.

8. Шлифовка с целью упрочнения и удаления незначительных неровностей.

9. Установка перил (при наличии).

10. Отделка и упрочнение. С учетом риска накапливания конденсата в подполье бетонные конструкции считаются самыми надежными, но даже они нуждаются в защите. Для продления срока службы лестницы в частном доме рекомендуют облицовывать плиткой, железнить или обрабатывать современными составами.

11. Обустройство подлесничного пространства: обшивка стен, установка перегородок с дверью или вертикальных стеллажей, подключение освещения и розеток.

Все открытые металлические детали обрабатываются антикоррозийными смесями, выступающие или лишние элементы подрезаются. Самостоятельно установленные конструкции из бетона могут иметь привязку к цоколю, такое исполнение выбирается при обустройстве входа в погреб с улицы. При данном варианте в схему стоит добавить небольшую плоскую площадку, располагаемую рядом с дверью, в качестве своеобразного буфера.

Деревянные и металлические разновидности монтируются быстрее, чаще всего – в виде приставных. При ограниченных размерах подполья дома опорные стойки советуют сделать самому из новых труб сечением от 5 см и выше, ступени – из уголков или швеллером. Минимальная толщина досок в комбинированных типах – 24 мм, отдельные элементы соединяются между собой с помощью сварки или нержавеющих метизов, все поверхности и стыки обрабатываются защитными составами. В отличие от бетонных в деревянные или металлические лестницы проще внести изменения, но любые ошибки желательно исключить еще на стадии создания чертежа.

stroitel-list.ru

Лестница в подвал своими руками

Лестница в подвал, в идеале, должна быть сделана еще на этапе строительства дома. Это очень важный конструкционный элемент, который будет соединять подземную часть здания с основной. Если в проекте здания лестница в подвале предусмотрена не была, ее можно сделать своими руками.

Для устройства лестницы в подвале могут применяться разные способы. Вариантов строительства достаточно много, и зачастую хозяину дома нужно будет только выбрать один из самых подходящих.

Перед тем как сделать лестницу в подвал, необходимо определиться, какие материалы будут использованы для создания конструкции. Как правило, для строительства используются: бетон, древесина, металл.

Лестницу для подвала можно сделать разными способами. Например, можно смонтировать прямую или поворотную конструкцию. Поворотная будет занимать куда меньше места, потому что ее строят вдоль стен дома. Если подвал у вас небольшой, то следует также рассмотреть вариант с устройством винтовой лестницы.

Винтовая

Винтовая деревянная или металлическая лестница пользуется большой популярностью в последние годы. Устройство такой лестницы для подвала очень актуально, если, например, у вас небольшой входной проем.

Варианты винтовых конструкций (картинка кликабельна).

Винтовые лестницы, ведущие на цокольный этаж дома, включают в себя две основных составляющих:

  • Стержень, вокруг которого закручиваются ступени.
  • Опорные фланцы и ступени, закрепляемые к центральному стержню.

Кроме того, обязательно нужно предусмотреть наличие перил (хотя в ряде случаев этот элемент необязателен). Своими руками винтовую конструкцию сделать, конечно, можно, но для этого необходимо знать определенные технологии. Если спускаться на цокольный этаж или в погреб вам придется часто, то винтовой вариант станет хорошим решением.

В качестве строительного материала следует использовать древесину твердых пород.

Стоит отметить, что лестницы в подвальное помещение могут быть деревянными или металлическими. Если вы планируете сделать ступени и несущие элементы из дерева, то необходимо выбирать для этих целей хвойную древесину или дуб.

Помимо винтовой, имеет смысл рассмотреть конструкции на больцах или косоурах.

На косоурах

Если вы запланировали сделать лестницу для подвала на косоурах, то наверняка выбрали этот вариант за счет его простоты и доступности. Как правило, применяются конструкции, которые предусматривают наличие 2-3 косоуров. Такой вариант отличается высокой прочностью, что достигается во многом благодаря центральному косоуру. Конструкции на косоурах отлично подходят для установки в погребе или подвале.

Варианты крепления ступеней к косоурам.

Лестница в подвал такого типа может различаться по типу устройства ступеней:

  • Первый способ расположения предусматривает устройство специальных треугольных вырезов, в которых впоследствии закрепляются ступени.
  • Второй способ предусматривает монтаж на косоур дополнительных деталей (кобылки). Именно на эти детали будут закрепляться подвальные ступени. Кобылки ставятся на продольную часть косоура.

Как правило, закрепление кобылок происходит посредствам шкантов, которые ставятся в пазы. Пазы предварительно проделываются в подходящих прилегающих частях. Установка шкантов в пазы и их фиксация там происходит с помощью подходящего клеящего состава.

Лестница в подвал или на цокольный этаж на косоурах своими руками может быть сделана и без использования кобылок. Для этого нужно найти косоур, сделанный из широкой и прочной доски. Главное, чтобы доска после того как в ней будут сделаны все необходимые прорези, не утратила своих прочностных характеристик. Рекомендуется выбирать древесину бука или дуба, потому что она самая прочная и хорошо держит нагрузку. Необходимо учитывать тот факт, что доски будут находиться под постоянной нагрузкой, поэтому при выборе досок нужно обратить внимание на отсутствие сучков. Все элементы конструкции следует соединять посредствам шурупов (гвозди использовать не стоит).

Использование одного металлического косоура.

Толщина доски ступени будет зависеть от того, какой ширины вы хотите делать проступь. Если ширина ступени будет 90-110 см, то вполне хватит толщины в 5 см. Специалисты отмечают, что толщина проступи должна быть в 20 раз меньше, чем ширина марша. Допускается некоторое отклонение от этих показателей, но только в сторону увеличения толщины проступи. Подвальные ступени, по большому счету, могут иметь любую толщину. Но, одновременно с этим, необходимо будет увеличивать размеры и других элементов конструкции.

Лестничный марш монтируется на стойках. Они должны размещаться вертикально и быть закреплены к полу анкерными болтами. Если предполагается наличие перил, то их высота должна составлять как минимум 80-90 см. Очень часто, когда подвал в частном или загородном доме делается своими руками, под лестницей для подвала устраивают кладовку.

На больцах

Лестницы на цокольный этаж или в подвал на больцах популярны в европейских странах, особенно в Германии, откуда эта технология и получила свое распространение. Конструкция предполагает, что ступени стягиваются друг с другом болтами с внутренней стороны и закрепляются на несущей стене с помощью большого штыря (больц).

Подвесной вариант на больцах.

Среди достоинств таких конструкций необходимо выделить простоту монтажа, надежность крепежа и прозрачность обзора. С одной стороны, достаточно широко распространено мнение о том, что такие лестницы для подвала недостаточно надежны и не имеют должной жесткости. С другой стороны, специалисты отмечают, что это мнение ошибочно.

Перед тем как сделать лестницу на больцах своими руками, необходимо определиться с видом:

  1. Конструкция с шириной марша не более 1 м и ступенями толщиной в 6 см. В качестве несущего элемента здесь выступает только стена с внешней стороны конструкции, а также стяжка ступенек больцами с внутренней стороны. Если предполагается устройство перил, то они должны быть монтированы непосредственно на лестницу.
  2. Лестница в подвал, монтируемая на больцы со стороны стены. В этом случае конструкция будет поддерживаться с помощью надежного несущего поручня и стяжки ступенек. Несущий поручень будет удерживать конструкцию с помощью стоек ограждения. Для такого варианта, как правило, выбирается толщина ступеней не более 5-6 см.

Монтаж допускается без опорной стены. Если подвальные ступени получаются толщиной более 5 см, ширина марша должна составлять более 1 м. Как уже было отмечено выше, размер всех элементов должен также увеличиваться, если происходит увеличение толщины ступеней.

Различные болты (больца).

Больцы представляют собой специальные опорные узлы, которые предназначены для обеспечения устойчивости и должной жесткости марша лестницы для подвала. Если вы всё делаете своими руками, то нужно понимать, что конструкция здесь достаточно простая.

Какое решение выбрать?

По большому счету, спуск в подвал можно обустроить любым из предложенных выше способов. Если вы хотите монолитную конструкцию, которая прослужит вам много лет, то необходимо выбирать лестницу для подвала, сделанную из бетона. При выборе такого варианта работы проходят очень просто: достаточно сделать опалубку, армировать основание ступеней и залить бетон, после чего подождать некоторые время, пока раствор застынет.

Своими руками бетонную лестницу сделать не так сложно, как может показаться на первый взгляд. Если вы решили сделать именно такую конструкцию, подвальные ступени с внешней стороны нужно обязательно укрепить с помощью деревянных или металлических уголков. Иначе при эксплуатации лестницы на цокольный этаж ступени будут периодически разрушаться, и их придется систематически подделывать.

Винтовой вариант — самый сложный в изготовлении.

При устройстве винтовой лестницы для подвала очень сложно самому составить проект такой конструкции, если у вас нет должного опыта проведения подобных работ. Поэтому лучше всего обратиться за помощью специалистам, которые смогут порекомендовать не только лучший вариант лестницы на цокольный этаж, но и предложить свои услуги по строительству. Если у вас есть такая возможность, то, конечно, ей следует воспользоваться.

podvaldoma.ru

как сделать своими руками, размеры, количество ступеней

Дом с цоколем или подвалом — очень удачный вариант для индивидуального строительства загородных коттеджей. Наличие подполов дает множество преимуществ владельцам, если их правильно построить и отделать.

 Загрузка …

Для входа в подполья необходимо выбрать лестницы в подвал из дома оптимального размера, причем сделать ее конструктивно удобной для использования и надежно зафиксированной.

Лучшим вариантом будет прямое исполнение, одномаршевое, из дерева, бетона или металла. Деревянные варианты подходят для сухих и теплых подвалов. Для того, чтобы лестница в подвальное помещение прослужила долгое время, её необходимо правильно рассчитать по габаритам и сделать для неё прочное основание.

Расчет габаритов

Типовая ширина лестницы в подвал в жилом частном доме составляет 0,9 метра. В случае подвала её немного увеличивают, чтобы было удобнее переносить продукцию или вещи. Ширина ступени должна составить не менее 0,3м, а высота ступени около 20 см.

Такие параметры будут удобны для передвижения человека и достаточно компактны в условиях ограниченного пространства дома. Уклон конструкции обычно делают в пределах 45 градусов, но в подземных помещениях его уменьшают до 30 градусов, чтобы облегчить процесс подъема вверх с продукцией.

При возникновении сложностей с расчетами, можно найти в открытых источниках фото, на которых есть типовые чертежи расчёта лесенки в погребе или на второй этаж. Не важно, куда ведет лестница в частном доме, принцип её расчета и монтажа одинаков во всех случаях.

Как сделать лестницу в подвал правильной и устойчивой? Учитывая высоту подвала, высчитывают примерное число ступеней, для чего расстояние от полов до потолочного перекрытия делят на высоту одной ступени. К примеру, при высоте подвала в 3 метра и ступени в 0,2 метра получается 15 ступеней.

Затем нужно узнать длину основания подъема, для чего количество её ступеней умножают на ширину ступени. Для примера тех же параметров это будет 4,5 метра. Если помещение длиной от 5 метров, то можно сделать одномаршевый вариант лестницы в подвал вдоль стены, поскольку её длина основания меньше размеров стены.

Но в случае, когда пространство не позволяет сделать такой простой вариант, лестницу делаете из двух пролетов и небольшой площадки между ними. Возможно также обустройство более сложного вида — винтовая лестница в подвал своими руками существенно экономит пространство, но неудобна при частом переносе в подвал громоздких вещей.

Строительство бетонной лестницы

Для подвала из кирпичной кладки, обустроенного на прочном основании, самой удобной будет лестница в цокольный этаж из бетона. Она долго прослужит без разрушений, устойчива к влаге и к нагрузкам.

Бетонную конструкцию можно сделать двумя способами: монолитно  с армированием конструкции, уперев её в пол, или же с установленной нижней опалубкой, которая даст небольшое пространство под ступенями. Оба эти варианта могут быть выполнены впритык к стене, между стенами или посередине помещения.

Строительство потребует: металлическую арматуру, проволоку для обвязки, бетон, щебень, фанеру с пропиткой от воды (18мм), доски (толщиной не менее 30мм), пленку из полиэтилена, брусья, саморезы, уголки из металла, уровень и шуруповерт. Если конструкция будет выполняться по варианту с опалубкой, то дополнительно нужны будут два швеллера из металла (№8) и железные трубы для прочности основы.

Изготовление фундамента

В случае, когда пол в подвале — бетонная стяжка приличной толщины, фундамент для лестницы в подвал не делается. Достаточным будет проверить ровность основания уровнем и устранение дефектов при их выявлении.

Если основа не отличается надежностью, на полу размечается место прилегания лестницы для его последующего укрепления.  Снимается верхний слой пола на 0,5 метра, засыпается щебнем, утрамбовывается и заливается бетонным раствором.

Сборка каркаса и обустройство опалубки

Как только закончена опалубка, делается армирующий каркас. Пруты не сваривают между собой, а обвязывают проволокой. Причем для монолитной конструкции начинают именно снизу, с продвижением кверху. Нижний слой идет по размеру основания, следующий – короче первого на ширину ступени и так до самого верха. На площадке между этажами арматуру укладывают в виде решетки.

К поперечным прутьям арматуры фиксируют продольные прутья арматуры из параллельного слоя нижней опалубки. Поверх этой конструкции укладывается ещё одна дополнительная армировочная сетка 5*10*100, куски которой кроятся по месту.

Если конструкция с одной из сторон примыкает к стене, то концы арматуры вбивают в стену для надежности. Готовый каркас полностью повторяет контур лестницы, но минимум на 3-5 см меньше опалубки по всем поверхностям. Такая схема позволяет залить все элементы бетоном, защищая их от коррозийных явлений.

Для армирования варианта с нижней установленной опалубкой, швеллеры из металла или трубы ставят вдоль всего пролета, упирая с одной стороны в основание, а с другой — приваривают к перекрытию потолка.

По углам сетка армирования загибается по краям, что придаст надежность анкировке. Арматура прочно крепится, поскольку по ней будут регулярно ходить и подвергать различным нагрузкам. Также плотно следует закрепить доски опалубки, на которые придется вес всей бетонной конструкции, а также давление при эксплуатации.

Прямые лестничные марши отличаются одинаковым размером ступеней, а вот для остальных видов доски придется обрезать по месту их вставки.

По размеру одной ступени делается деревянный трафарет, с помощью которого вырезают фанерные листы. Если нужно, можно объединить несколько таких листов в щит, заменив досками фанеру, но кромку также придется обрезать по трафарету. При подлестничном пространстве  щиты из досок с ровными краями укрепляют брусками с углом в 30 градусов. Такие брусья устанавливают  с шагом в полметра для устойчивости опалубки и бетонного слоя.

Все соединения и стыки опалубки фиксируют саморезами, не оставляя зазоров и щелей, через которые может вытекать бетонный раствор. Для того, чтобы дерево не впитало воду, все щиты оборачивают пленкой из полиэтилена. Опалубка крепится стойками и распорками, на которые выкладывают доски на места под ступенью.

Заливка бетоном

Подготовленную опалубку заливают бетоном за один раз, чтобы не возникало трещин при нескольких этапах. Бетон аккуратно разравнивают, чтобы поверхность была гладкой. Периодически его нужно протыкать во время заливки, чтобы из него выходил лишний воздух, приводящий к образованию пустот в составе материала.

Бетон заливается снизу вверх, перемещаясь по кромкам опалубки из дерева. Масса равняется мастерком.  В местах, где будут перила – вставляют деревянные пробки, а по краям — вдавливают уголки из металла. Спустя сутки опалубку можно снять, а поверхности укрыть пленкой, чтобы подсыхание было равномерным.

Лучше всего периодически опрыскивать бетон водой. Как только поверхность затвердела, её выравнивают окончательно при помощи мастерка.

Отделка

Перила на лестнице в подвал необязательны, но чаще всего их делают, чтобы передвижение было безопасным и удобным. Как правило, они изготавливаются из уголков металла или труб из металлопрофиля с небольшим сечением, соединяемых сваркой. Как только перила установлены, ступени подвергают шлифовке, после чего можно отделать досками или плиткой.

Спуск в подвал, выполненный из металла, обладает меньшим весом, чем бетонное исполнение, да и в работе с ним значительно легче. Быстрый монтаж, тем не менее, не отменяет долгого срока эксплуатации, поскольку её обработка антикоррозийным растворами продляет срок службы даже при сырых подвалах.

При сборке и монтаже конструкции спуска из металла необходимы стальные уголки, швеллеры из металла, прутья для армирования, аппарат для сварки, болгарка, уровень, смесь бетона и сталь в листах. Стоит позаботиться о качественных досках для ступеней. Железную лестницу делают исключительно из качественных материалов.

Установка основы

Определяется нижнее основание конструкции. Выкапывают яму 1*0,4 метра глубиной 0,5м. Вырытое пространство заполняют щебенкой, оставляя 15 см до верха, куда втыкаются основания лестницы. Всю конструкцию заливают бетоном.

Можно засыпать щебнем до половины, после чего сделать каркас из арматуры, оставив 2 прута выступать по бокам ямы на 0,25м выше поверхности. После этого все заливается бетоном до самого верха.

Монтаж лестницы

К верху перекрытия прикручивают  металлических швеллера на расстоянии ширины лестницы, предположим, 90 см. Нижние концы устанавливают на основу, бетонируют и приваривают к арматуре. Если предусмотрено два марша и площадка, то сначала приваривают площадку. Для этого швеллеры соединяют по схеме в квадрат, но делают отступ с трех сторон. Эти отступы крепят площадку на стенах подвала, приваривая швеллеры по сторонам для марша. Из уголков делают ступени и крепят их сваркой к швеллерам изнутри.

Финальная отделка

Всю конструкцию шлифуют при помощи болгарки, покрывают антикоррозийными смесями. Все ступени обшивают железом и металлом, приваривая по бокам перила.

Рекомендуем купить

Деревянная лестница

Лестницы из дерева применимы только в подвалах. В противном случае такая конструкция не может быть долгой в эксплуатации. Но даже при оптимальной влажности деревянные элементы необходимо обрабатывать антисептиками от плесени.

Для изготовления такого вида понадобятся балки из дерева, доски, шуруповерт, рубанок, анкера или дюбеля, саморезы, лобзик и наждачка.

Изготовление и монтаж косоуров

Шаблон ступени вырезается из куска фанеры или тонкой доски. К боковой балке прикладывается шаблон и обводится, и так повторяют до самого конца косоура. Лобзиком обрезают излишки по разметке, и то же самое делают со второй балкой. Все кромки скругляют и тщательно обрабатывают шлифовкой.

Все косоуры крепят под углом так, чтобы расстояние между ними было равно ширине лестницы. К верху перекрытия косоуры прикручивают болтами или анкерными дюбелями. Нижние концы фиксируют отрезками металлических уголков, делая в них отверстия с двух сторон. У основания конструкции можно забетонировать два прута из стаи, и посадить косоуры на них.

Изготовление ступеней

При изготовлении ступенек все доски пилят на равные между собой части, обрабатывают рубанком и шлифуют с каждой стороны. Таким же образом делаются подступенки, которые относятся к вертикальным компонентам лестницы. Крайне важно, чтобы все части конструкции имели одинаковые размеры, что обеспечит отсутствие перекосов лестничного пролета.

Если есть лестничный марш и площадка в структуре, то сначала делают площадку. Доски на ней подгоняются максимально близко, причем крепление происходит брусками снизу в несколько точек.

Сборка конструкции

Длинными болтами привинчивают окончания косоуров к площадке. После этого производят монтаж нижней ступени, саморезом прикрутив подступенок, поверх которого делают доску для ступеньки. Непременно нужно проверять расположение по горизонтали. Так делают со всеми ступенями до верха.

Перила делают из бруса 06*0,8 метра, порезанного на метровые части, причем каждый из кусков шлифуется на фрезерном станке. Все стойки прибиваются к каждой ступени или с шагом в 2 ступени, а их верхушки соединяют поручнем из дерева. После всех работ конструкция грунтуется и защищается лаком и краской для долговечности и удобства в использовании.

ПОДВАЛ. ЛЕСТНИЦА В ПОДВАЛ. ПОГРЕБ. ЛЕСТНИЦА В ПОГРЕБ

propodval.ru
