Лестницы на второй этаж в частном доме своими руками винтовые – нюансы установки своими руками и модели эконом-класса на второй этаж в частном доме, расчёт и размеры, примеры металлической и деревянной конструкции

Винтовая лестница своими руками: как сделать, чертежи, инструкция

Лестницы винтового типа, пожалуй, самый нестандартный вариант из всех существующих. У данного вида конструкции больше плюсов, чем минусов. Внешне винтовой вид лестницы выглядит эстетично. По функционалу она занимает меньше места, что очень важно, если площадь не позволяет возвести лестницу другого типа.

Благодаря несложной конструкции ее можно сделать своими руками.

Содержание статьи

Материал, из которого можно сделать


При изготовлении лестниц используются разные фактуры и материалы. В зависимости от предполагаемого проекта, можно создать своими руками настоящий шедевр. Каждый хочет установить в своем доме оригинальную лестницу. Видоизменить подсмотренный у других вариант, можно с помощью отделки оригинальными элементами декора. Используя качественные материалы и соблюдая нужные пропорции, возвести надежную лестницу винтового типа под силу каждому — кто умеет держать в руках инструмент и немного разбирается в черчении. Чтобы не уходить от темы, предлагаем вам познакомиться с материалами, из которых выстраивают лестницы:

  • ценные породы дерева;
  • металлоконструкции;
  • бетонные основы;
  • натуральный камень;
  • стекло или керамика.

От выбранного для ступеней и ограждений материала зависит завершенный вид конструкции. Следуя традициям, вовсе не обязательно выполнять лестницу из дерева. В современном интерьере превосходно будут смотреться варианты из металла и натурального камня. Последнее время наблюдается тенденция возведения монолитных конструкций из бетона. Очень хороших результатов можно добиться благодаря комбинированию разных материалов.

С деревянными ступенями очень гармонично сочетаются металлические элементы.

За счет комбинирования, экономя на дорогостоящих материалах, можно создавать уникальные дизайны. Не менее популярны стеклянно-металлические винтовые лесенки.

При выборе материала для будущей лестницы следует учитывать динамику общего стиля жилища. Используя наиболее распространенный материал, натуральную древесину для лестниц, можно получить не выходящую из моды прочную конструкцию.

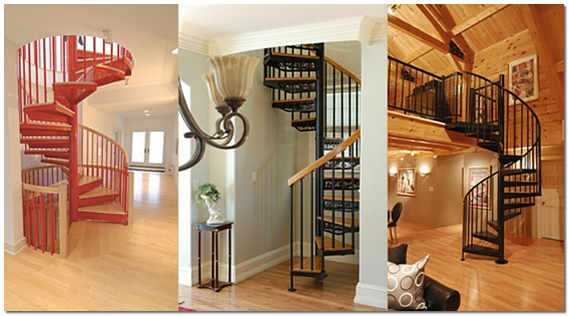

Созвучно с современным интерьером смотрятся винтовые лестницы из натурального полированного камня. Чаще из камня делают только лишь ступени, а каркас из металла.

Полностью каменные конструкции прочные, но очень громоздкие.

На примере межэтажных лестниц в высотках общего проживания. Умельцы возводят в своих домах монолитные лестницы из бетона. Конечный результат радует самыми невообразимыми вариантами.

Винтовая лестница своими руками пошагово


Компактная винтовая конструкция сочетает в себе легкую невесомость и прочность. Предлагаем вам рассмотреть пошаговую инструкцию на примере конструкции из дерева и металла. Представленный вариант внесет в интерьер оригинальности и уюта. Эта лестница будет сделана с любовью собственными силами. Создание винтовой конструкции состоит из нескольких важных этапов:

  • проектирование с учетом особенностей помещения;
  • разработка чертежа или использование готовой схемы;
  • расчет и покупка необходимых материалов;
  • разметка и возведение лестничной конструкции;
  • дизайнерское оформление перил или ступеней;
  • завершающий этап — отделочные работы.

Прежде, чем приступить к изготовлению лестницы или отказаться от этой затеи, предлагаем вам посмотреть видео, в котором люди реально делятся опытом. Оказывается, что при желании сделать ее несложно.

Любое проектирование в строительстве начинается с замеров помещения. Чем точнее будут внесены расчеты, тем проще будет работать над проектом. Снимать замеры нужно вдвоем, для этого занятия можно подключить домочадцев. Пошагово процесс изготовления винтообразной лестницы выглядит так:

  1. Необходимо определиться с местом, где она будет наиболее выйгрышно смотреться и с комфортом выполнять свои функции. На примере готового чертежа можно визуально представить будущую конструкцию.
  2. При расчете следует предусмотреть, чтобы высота лестничного прохода обеспечивала возможность передвижения человека во весь рост. Длина витка должна быть не менее двух метров.
  3. Длина ступеней в зависимости от габаритов конструкции, может варьироваться от 0,6 до 1, 5 метров.
  4. В качестве центральной опоры необходимо взять толстостенную металлическую трубу (диаметром не менее 50 мм). Меньшего диаметра труба не придаст конструкции необходимой крепости. Опору устанавливают по вертикальной оси, ей придется выдерживать всю нагрузку.
  1. Как только опора будет размечена и установлена, можно приступать к сборке конструкции. По заданному проекту крепят на определенном расстоянии каркасы будущих ступеней. Расстояние между ступенями должно быть не менее 18 см. При расчетах следует добавить к этому расстоянию толщину ступенек. В представленном варианте следует добавить не меньше 4 см.
  2. В одном витке стандартно разместятся 17 ступеней. Следовательно, чтобы рассчитать нужное количество, необходимо воспользоваться формулой. h = 2000:17 = 120 мм. Значение 2000 это роста человека + 20 см. Далее следует полученное число разделить на общую длину лестницы. К примеру, если значение равняется 3 метрам, тогда потребуется 25 ступеней.

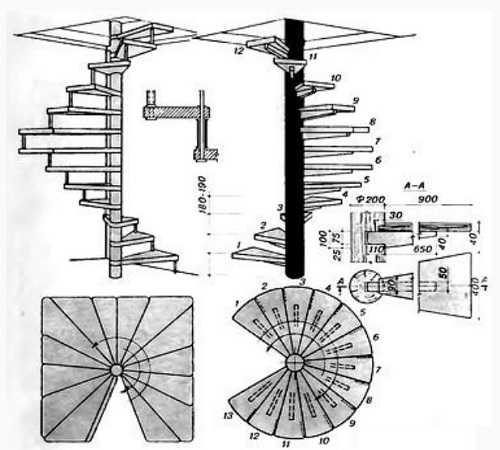

  3. Более подробно расчеты представлены на чертеже.

Количество ступеней будет зависеть от конструкции и высоты комнат. Так же следует учитывать индивидуальные анатомические особенности жильцов.

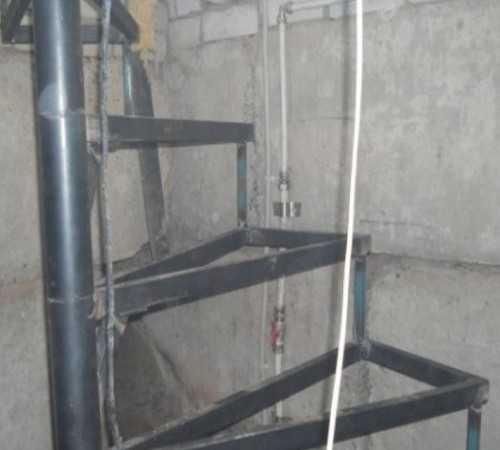

То, как будет выглядеть основание лестницы без деревянных ступенек, можно увидеть на видео. Результат пока еще незавершенный, впереди много работы. Однако уже можно заметить изящество и красоту винтовой лестницы.

  1. По завершении конструирования и монтажа стоит уделить достаточно внимания финальной отделке — окрашиванию. Деревянные элементы с красивой текстурой, достаточно просто покрыть прозрачным лаком в 2-3 слоя.
  2. Перед окрашиванием дерево нужно ошкурить до заметного глянца. После чего обработать защитным от грибков и влаги средством. Если ступени и деревянные элементы имеют непривлекательный вид, их предварительно окрашивают морилкой. Таким образом, даже самое недорогое дерево будет выглядеть благородно.

Лучше использовать паркетный лак — он считается более стойким к истиранию. Металлические части лестницы окрашивают нитроэмалью или краской на масляной основе в несколько слоев.

Какое дерево лучше использовать для ступеней


Этот вопрос волнует каждого, кто решил сделать лестницу своими руками. Предпочтительно выбирать ценные породы, они прослужат дольше. В случае если такой вариант для вас покажется затратным, потребуется дополнительная обработка ступеней. Самый оптимальный вариант использовать дерево твердых пород: бук, дуб, граб, ясень. Хорошо себя зарекомендовал клеевой массив ценных пород дерева. По цене такой вариант менее затратный и очень качественный. Тем, кто хочет сэкономить, можно предложить бюджетный вариант многослойную фанеру.

Роскошно смотрятся ступени из лиственницы. Высокая стоимость древесины себя полностью оправдывает. Что касается сосны, она больше подходит для обычных лестниц. Однако это вовсе не означает, что она недолговечна в домашних условиях. Известны случаи, когда в качестве материала для ступеней использовали березу. Каждая порода дерева имеет свои особенности, минусы и плюсы. Основывать выбор стоит в пользу качества и финансовых возможностей. Любая древесина после тонировки, выглядит натурально как дорогостоящий материал.

Плюсы и минусы


Лестницу винтового типа — по праву можно считать образцом изящной красоты в интерьере. Винтовой элемент выполняет сразу несколько композиционных и конструктивных действий. Сделанные своими руками ступени станут ярким акцентом в дизайне помещения. В процессе эксплуатации на фоне достоинств этого типа сходов, всегда найдутся недостатки. Предлагаем вам взвесить все за и против.

Достоинства


  • Лестница занимает не очень много места, позволяет экономить пространство. Подойдет для небольших помещений. Размещают чаще в углу комнаты.
  • По затратам винтовая конструкция обходится дешевле маршевого варианта. Если использовать бюджетный вариант, можно сэкономить приличную сумму, что очень актуально для людей со средним достатком.
  • Под лестницей остается достаточно свободного места, которое можно использовать с пользой.

Недостатки


  • По винтовым ступеням сложнее подниматься и спускаться без помощи перил.
  • Спускаться со второго этажа сложнее, чем подниматься. При спуске ступени могут показаться опасными. Чтобы избежать травматизма, не стоит спешить и пользоваться лестницей без поддержки.
  • При неправильных расчетах ступени могут скользить. Очень важно расположить их под правильным градусом без наклона. Правильно проведя расчеты, вы сможете сделать вашу лестницу безопасной.

Советы


Существует множество технологий монтажа винтовой конструкции. Чтобы сделать все правильно и облегчить процесс, каждый мастер использует свои хитрости и секреты. С некоторыми из которых предлагаем вам познакомиться. Надеемся, что подборка станет полезным руководством к действию.

  1. Основное внимание стоит уделять ступеням, от их качества и расположения зависит насколько комфортной, будет конструкция.
  2. Немаловажным фактом является материал, из которого она будет сделана. Материалы должны отличаться прочностью, долговечностью и надежностью.
  3. Немаловажно уделить внимание на пожаро и влагоустойчивость лестницы. При необходимости обработать дерево специальными пропитками.
  4. Лестницу необходимо оборудовать удобными перилами, чтобы пожилые люди и дети, не испытывали дискомфорта при подъеме или спуске.
  5. Все крепежи осуществлять качественно и надежно. На ступнях не должны торчать острые предметы.
  6. Окрашивать основу и ступени только в чистом виде, для надежности по поверхностям можно пройтись пылесосом.
  7. При разметках недопустимы неточности, иначе ступени будут скрипеть.
  8. Если вдруг деревянные элементы износятся, их можно в любой момент заменить. Чтобы избежать травматизма, любую неисправность нужно сразу же устранять.
  9. В качестве декора перил часто используют: кованые элементы, стекло, резное дерево.
  10. За состоянием лестничных маршей нужно регулярно следить, окрашивать и очищать от засора.

Знания, как изготовить винтового типа лестницу своими руками, помогут сэкономить и придадут жилищу эксклюзивности. В сделанной собственными руками конструкции не может быть сомнений по качеству и долговечности. Представленные выше рекомендации помогут самостоятельно выбрать нужные материалы, произвести расчеты и сделать качественный монтаж.

Похожие статьи

guru-remonta.ru

Винтовая лестница на второй этаж эконом класса своими руками

Неудивительно, что вместо обычной маршевой лестницы на второй этаж в частном доме можно увидеть винтовые лестницы эконом класса, ведь они выглядят гораздо изящнее, занимают меньше пространства и намного удобнее в использовании.

Такая спиральная лестница представляет собой трубу, вокруг которой от крепления на центральной оси, расположены ступени и установлена пара перил. И, хотя вся эта конструкция с виду шаткая и неустойчивая, но на деле она очень крепкая и, конечно, безопасная.

Винтовая лестница на второй этаж эконом класса: тонкости установки

Винтовые лестницы на второй этаж в частных домах чаще всего используют не только по прямому назначению, но и как внутреннее украшение интерьера. Обычно они сделаны из дерева и стали, но иногда их декорируют и дополняют другими материалами.

Первое, о чем придется позаботиться решившему приобрести подобную конструкцию – где и как ее разместить в доме. Дело в том, что здесь имеются определённые нюансы, которые стоит непременно учесть.

  1. Нельзя монтировать лестницу слишком близко к стене, иначе возникнут проблемы со сборкой.
  2. Также стоит отказаться от подобной конструкции, если в доме есть маленькие дети и пожилые родители, для которых использование лестницы может быть опасно.

После того, как решено, где именно будет располагаться конструкция, нужно выбрать дизайн и отделку лестницы, которые подойдут к интерьеру дома. Обратившись к определенным фирмам, можно воспользоваться такой услугой, как персональный дизайн интерьера: профессиональный дизайнер подберет межэтажную лестницу, которая идеально подойдет к отделке дома заказчика с учётом всех его пожеланий.

Выбор винтовых лестниц необычайно широк: можно выбирать между классическим стилем и ультрамодном дизайном. Чтобы на общем фоне интерьера загородного частного дома лестница на второй этаж хорошо смотрелась и не сильно контрастировала с ним, нужно заранее подумать о том, как она будет выглядеть. Иногда такая конструкция может вообще не вписываться в общий дизайн помещения и выглядеть крайне безвкусно в доме с неподходящей планировкой.

Главное – позаботиться о качестве лестницы и приобрести ее в хорошей компании, у проверенных производителей. Также важно узнать всю информацию о покупке, во избежание возможных казусов впоследствии.

Если установка винтовой лестницы запланирована не в коттедже, а в квартире, придется позаботиться о согласовании перепланировки квартиры, кроме того возможно понадобиться консультация специалиста.

P.S. А на десерт предлагаю посмотреть видео-ролик: Винтовая лестница своими руками

stroyusnulya.ru

Винтовая лестница в частном доме своими руками, проектирование и самостоятельный монтаж.

Винтовые, или спиральные лестницы, ведущие на второй этаж или мансарду, занимают гораздо меньше места, чем маршевые и выглядят очень изящно и эстетично. Винтовые лестницы хорошо смотрятся в любом интерьере: как современном, так и классическом (старинном), тем более, что в настоящее время, ступени для лестниц можно выполнить из любого материала, подходящего к вашему интерьеру. Такие лестницы могут устанавливаться в комнатах малых площадей, и известны под названиями: поворотная, круглая или радиальная лестница. Винтовые лестницы в частном доме можно сделать самостоятельно, для этого потребуются чертежи и правильный расчет необходимых материалов.

Из-за своих габаритов, более всего спиральные (винтовые) лестницы подходят для помещений с низкими потолками и небольшой площадью. Такие конструкции визуально «поднимают» потолок и создают иллюзию оставшегося свободного места, – из-за «прозрачности» и элегантности форм. К тому же, винтовые лестницы весьма компактны, что позволяет задействовать минимум свободного пространства, в отличие от маршевых конструктивов.

Второй и немаловажный плюс, это цена на такие конструкции. Себестоимость самой винтовой лестницы и работ по ее установке выходит намного ниже, чем маршевых, хотя при этом смотрится такое изделие зачастую лучше своего главного конкурента. Дизайнерские идеи обустройства винтовых лестниц отличаются большим разнообразием форм и оформлений, позволяя тем самым воплотить в жизнь любую фантазию и придать интерьеру помещения свой оригинальный стиль и индивидуальность.

Общая конструкция винтовой лестницы

Винтовая лестница – это поворотная конструкция. Она состоит из забежных ступеней, расходящихся радиально. Также в конструктив лестницы входят обычные составляющие: перила и опорные элементы. Винтовые лестницы можно классифицировать по типу крепления ступеней. Так как ступени в такой конструкции фиксируются радиально, то если рассмотреть горизонтальный срез, он будет либо многоугольным, либо круглым.


Здесь есть один нюанс: многоугольная форма больше подходит в том случае, если лестница будет установлена рядом со стеной, это позволит максимально сэкономить пространство. Круглую конструкцию практичнее всего размещать на расстоянии от стен, либо в центре комнат.

Конструкция винтовой лестницы может быть:

  • С закреплением ступеней в опорной стойке.
  • С расположением ступеней на опорной стойке.
  • С опорой ступеней на тетивы, ограждения, косоуры.
  • С опорой ступеней на прилегающую стену и опорную стойку.

Очень часто ступени винтовой лестницы крепят на больцах. В такой конструкции перила являются несущими и создают дополнительную жесткость всей лестнице. Также в качестве опор служат спиралевидные косоуры и тетивы. Угол поворота спиральной лестницы – 270-3600.

Здесь подразумевается лестница, устанавливаемая в типовом доме. При этом следует отметить, что винтовые лестницы, размеры которых минимальны, не позволяют сделать полный разворот спиральной конструкции, так как из-за ограниченной высоты начало движения по лестнице в проекции совпадает с его концом. Вот так и получается, что в помещениях с низкими потолками не всегда удается выдержать необходимые нормативные показатели: не менее двух метров должно быть между нижним уровнем выступающей части верхней площадки и плоскостью третьей снизу проступки.

У винтовой лестницы забежные ступени всегда имеют форму клина. При этом для удобства следует оставлять узкую внутреннюю сторону от 100 мм, а наружную широкую – от 400 мм. Как бы владельцам не хотелось сэкономить место, но наиболее удобны в эксплуатации лестницы с шириной пролета более одного метра. Следовательно, вся конструкция, с учетом размеров центральной стойки, должна быть от 2,2 м в диаметре.

Все же надо отметить, что самостоятельный расчет винтовой лестницы дело достаточно сложное и трудоемкое и его лучше всего передать специалистам. Производители предлагают типовые конструкции винтовых лестниц, готовые комплектующие, делают и устанавливают лестницы на заказ по типовым и индивидуальным чертежам. При этом самой дешевой и простой в исполнении является винтовая лестница, у которой ступени закреплены к винтовым поручням (на балясинах) и центральной стойке-опоре.

В основном винтовые лестницы выполняются так, что движение по ним происходит против часовой стрелки. Это обусловлено тем, что большинство людей начинают подъем и спуск с правой ноги. Однако принципиальной разницы здесь нет и можно монтировать спуск по спиральной лестнице в любую сторону.

Из чего сделать винтовую лестницу

Винтовая лестница может быть выполнена из всех доступных материалов: дерева, металла, пластика, керамики и даже бетона. Центральная стойка это, в основном, металл с толщиной стенки от 4 мм и диаметром от 50 мм. Если устанавливаются деревянные винтовые лестницы, то иногда их снабжают деревянной стойкой в виде колонны. К слову сказать, при изготовлении спиральных лестниц из разных материалов, центральные стойки могут быть основательными и изготовленными из натурального камня, кирпича, бетона.

Для перил берут металл или клееную древесину различных пород дерева. И, естественно, все материалы могут отлично комбинироваться между собой. Для ступеней металлических лестниц берут толстую листовую сталь, для перил – ажурное плетение из кованых прутьев. Очень красиво смотрятся степени винтовой лестницы, выполненные из толстого закаленного стекла или высококачественного цветного пластика.

Как сделать винтовую лестницу максимально удобной

Какой бы ни была лестница, всегда следует максимально подойти к вопросу удобства и максимального комфорта при эксплуатации, а также безопасности передвижения по конструкции. Чтобы время эксплуатации было долгим с максимумом комфорта, следует придерживаться следующих требований:

  • Установка стойки винтовой лестницы возможна только в том месте, где выполнены основательные перекрытия пола. Площадь, на которой будет смонтирована лестница, должна выдерживать вес самой конструкции и людей, передвигающихся по ней. Крепление стойки лестницы должно быть жестким. Лучше всего опорный стержень установить на отдельную бетонную площадку (подушку). Для крепежа необходимы анкерные болты.
  • Для нахождения места установки центрального стержня внизу, от выбранной точки на потолке опускают вниз отвес и намечают на полу нижнюю точку крепления центрального стержня.
  • Оптимальная высота прохода – 2 метра. Такой размер должен позволять свободно перемещаться по лестнице, не задевая головой верхние элементы. Естественно, если рост кого-то из жильцов дома около двух метров, то и высота прохода должна быть несколько увеличена (примерно на 10 см).
  • Ступени для винтовой лестницы лучше всего делать без подступенка. Это позволит максимально удобно опираться ногами на всю ступеньку даже в самых узких местах (непосредственно возле самой стойки). При этом ширина середины ступени – от 25 см. В каждом полном повороте должно быть более 12 ступеней.


  • Ступени винтовой лестницы крепятся к центральному стержню узкой стороной. Высота втулки (гильзы) такая же, как и высота подступенка минус шайба, которая устанавливается между проступками и втулками. Промежуточная шайба необходима для предохранения конструкций от деформации.
  • Для дополнительного укрепления лестничной конструкции необходимо выполнить (выставить) нахлест ступеней (с заходом одна на другую в несколько сантиметров). Особая прочность и безопасность конструкции достигается благодаря закреплению ступеней кронштейнами (в их широкой части), которые устанавливаются между смежными ступенями.

Точный расчет конструкции винтовой лестницы

Высота лестницы напрямую зависит от высоты помещения. Для точных замеров необходимо использовать рулетку и отвес. Ширина большинства винтовых лестниц около метра. Чтобы понять, как правильно выполнить всю конструкцию, приведем расчет винтовой лестницы по стандарту: высота – 3 м, ширина – 0,9 м. Центральная стойка – диаметр 0,25 м.

  1. Общий диаметр винтовой лестницы: две ширины ступеней складываем с диаметром стойки:
    0,25+2х0,9=2,05 (м).
  2. Для расчета траектории движения на лист миллиметровой бумаги наносят окружность с полученным диаметром ( 2,05м), а затем в нее вписывают еще одну, которая будет и обозначать траекторию движения по лестнице. Радиус вписанной окружности получают, разделив пополам сумму ширины лестницы и диаметра опорной стойки:
    (0,9+0,25)/2=0,58 (м).
  3. Чтобы правильно посчитать количество ступеней в одном витке, нужно среднюю величину ширины ступеней (0,2 м) разделить на длину окружности (2ПR) траектории движения:
    2х3,14х0,58/0,2=18,06 (м). Таким образом, получаем 18 ступеней на один виток лестничной конструкции.
  4. Для правильного расчета высоты витка необходимо окружность лестницы разделить на 18 частей. При этом между первой и последней ступенькой в витке должно быть не менее 1,85 м + запас в 0,1 м. Толщина ступеней – 0,05 м.
    0,05+0,1+1,85=2 (м).
  5. Высота каждой ступени рассчитывается из высоты одного витка и общего количества ступеней:
    2/18=0,11 (м).
  6. Для получения общего количества ступеней надо разделить высоту лестницы (3 м) на высоту одной ступени:
    3/0,11=27,3 (м). Из чего следует, что необходимое количество ступеней – 27 штук.
  7. Окончательная высота каждой ступени должна быть получена делением высоты лестницы на общее количество ступеней:
    3/27=0,11 (м). Здесь получился сходный по величине результат (см. п.5), но иногда он может несколько отличаться и корректироваться.

Как собрать лестницу самостоятельно

Для правильной сборки и монтажа винтовой лестницы понадобится выполнить ее чертеж и по нему определить точную очередность установки отдельных элементов. Любая винтовая лестница, чертеж которой уже выполнен, устанавливается в следующей последовательности:

  • Опорная стойка.
  • Проступи и промежуточные втулки.
  • Распределение ступеней по окружности (ориентир – правильная установка первой и последней ступеней).
  • Опорные кронштейны.
  • Закрепление последней ступени (к перекрытию).
  • Балясины и поручни.

Собирается винтовая лестница своими руками в следующем порядке:

  1. На выбранном месте, для последующей установки опорной стойки, устанавливается упорный фланец, который является опорным нижним узлом.
  2. Первая ступень устанавливается на пол. В нее вставляется центральный стержень (стойка), заводится во фланец и закрепляется. Вертикальность центрального стержня проверяется строительным уровнем.
  3. На центральный стержень (обсадную трубу) должны быть «нанизаны» ступени и втулки. Выполняется эта работа в определенном порядке (по чертежу). Все элементы закрепляются. При этом постоянно следует сверяться с вычерченной предварительно схемой или инструкцией (в случае готовой сборной конструкции).
  4. Лестничная площадка, или верхняя ступень винтовой лестницы, крепится к боковым стенам проема на уровне второго этажа.
  5. Опорный стержень закрепляется в верхней части конструкции.
  6. Завершается сборка спиральной лестницы монтированием ограждений и поручней.

Внимание! Способы монтажа винтовых лестниц могу меняться в зависимости от конструкции и вида материалов. В каждом конкретном случае следует строго придерживаться чертежей и инструкций по установке.

Как красиво выполнить отделку

Самые приятные работы – отделочные. И здесь полет фантазии ничем не ограничен. Условие только одно – отделка должна соответствовать стилю самой лестниц и хорошо вписываться в общий интерьер комнаты.

В зависимости от материала изготовления, к примеру, ступени можно облицевать плиткой. На балясинах и перилах установить красивую светодиодную подсветку, можно подсветить каждую ступеньку – идей невообразимое количество!

В заключение следует отметить, что при выборе места под винтовую лестницу и ее монтаже, следует строго придерживаться правил по технике безопасности и рекомендаций по самой сборке. Пренебрежение основными требованиями по размерам и устойчивости всей конструкции могут навредить при эксплуатации. Самая высокая степень надежности обеспечивается при изготовлении и установке специалистами.
