Межэтажные перекрытия в деревянном доме – Как правильно сделать деревянное перекрытие между этажами

Межэтажные перекрытия дома: разновидности, требования, материалы, расчет

06 Апреля 2018 2018-04-06

2062

Время чтения 9 минут

Прочитать позже

Отправим материал на почту

Дерево — традиционный материал для возведения жилых домов. Прочность его высока, но все же недостаточна, чтобы нагружать каркас тяжелыми железобетонными панелями. В деревянном доме, как правило, межэтажное перекрытие устраивают из бруса или доски. Легкие балки используют в постройках из кирпича, пеноблоков, бетона. Они не требуют усиления фундаментов и несущих стен. Соблюдая технологию, смонтировать конструкции можно самостоятельно, без привлечения грузоподъемных механизмов.

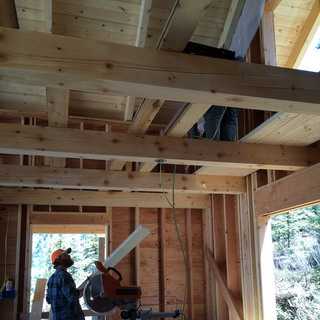

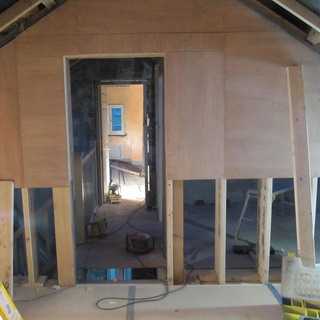

Перекрытия деревянного дома

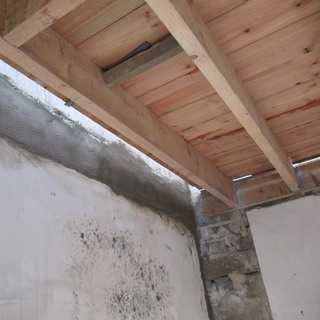

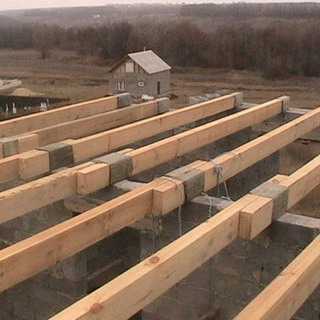

Межэтажное перекрытие в деревянном доме

Основа конструкции — балки, опирающиеся концами на противоположные стены. Они воспринимают нагрузку от собственного веса, массы потолка и настила, теплоизоляции, мебели, людей, находящихся на верхнем этаже, потолочных светильников и других подвесных устройств.

При выборе балок нужно учесть всю нагрузку — вплоть до светильников

Виды перекрытий по назначению и материалу

Межэтажные перекрытия имеют разное назначение. Они могут быть:

• чердачными;
• цокольными и подвальными;
• между двумя жилыми этажами.

Если чердачное помещение используют как жилую мансарду, расчет и монтаж перекрытия проводят по схеме для внутренних межэтажных конструкций. Когда чердак не эксплуатируют, основное внимание уделяют утеплению и защите от влаги.

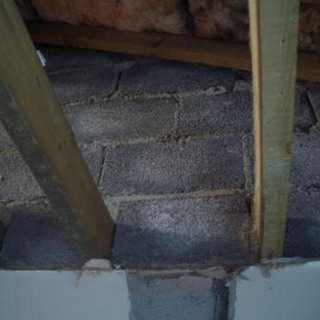

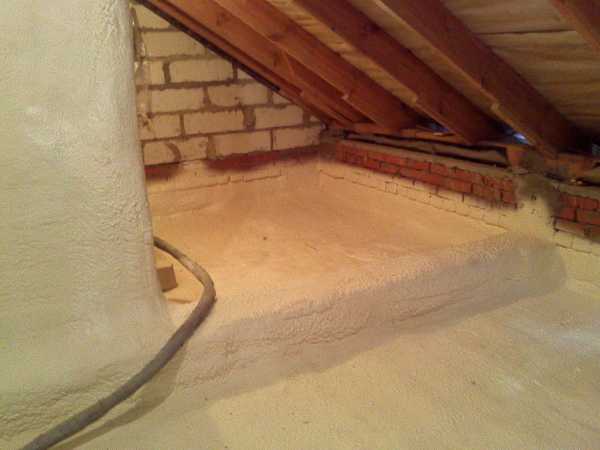

Утепление перекрытия холодного чердака

Подвальные перекрытия отличаются от межэтажных устройством усиленной тепло- и пароизоляции, т.к. в помещении под домом всегда повышенная влажность.

Для изготовления несущих элементов наиболее часто применяют древесину хвойных пород — сосну, ель, лиственницу. Эти материалы хорошо работают на изгиб, не деформируются, долговечны.

Лиственница — вне конкуренции. Конструкции из нее служат веками. Плотность древесины — 670 кг/м3, что в полтора раза выше, чем у ели. Цена на пиломатериалы достаточно высокая, что окупается прочностью и качеством.

Ель и сосна более рыхлые, легче обрабатываются. Уступают по прочности и долговечности лиственнице, но их стоимость ниже.

Древесину обязательно антисептируют, чтобы избежать разрушения от гниения и вредителей.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу внутренней перепланировки. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Обработка древесины от гниения

Требования к перекрытиям

Строительные нормы выдвигают требования к деревянным перекрытиям:

1. Прочность, жесткость, звуконепроницаемость, экономичность и индустриальность.
2. Долговечность должна соответствовать сроку эксплуатации здания.
3. Повышение пожаробезопасности огнезащитными средствами.
4. Удобство при использовании пола и потолка.
5. Теплозащита отапливаемых помещений от холодных.
6. Звукоизоляция на достаточном уровне.
7. Экономическая целесообразность — стоимость работ от общего объема не должна превышать 18-20%.

Применять деревянные перекрытия разрешено для зданий не выше трех этажей. В богатых лесом местностях такого ограничения нет.

Особенности расчета

Деревянные несущие конструкции обязательно рассчитывают на предельную нагрузку. Это необходимо, чтобы проверить, выдержит ли принятое сечение все возможные воздействия. Обычно балки монтируют параллельно короткой стороне помещения. Высоту элемента определяют как 1/20-1/25 от ширины пролета.

Так, для перекрытия помещения 6х4 м ширина пролета равна 4 м, тогда высота несущей балки – 16-20 см. Шаг установки дощатых конструкций 60-80 см, брус можно укладывать через 60-100 см.

Максимальная величина пролета — 6 м. При больших значениях используют клееный брус.

Для определения параметров сечения пользуются таблицей

Чтобы проверить, достаточна ли прочность сечения балки, применяют специальный расчет, где учитывают собственный вес конструкции, динамическую нагрузку от расположенного на ней оборудования, людей, глубину и тип опирания, коэффициенты надежности, характеристики древесины.

Определяют также максимальный прогиб, он не должен превышать 1/250 от длины элемента. Предельная нагрузка для межэтажных перекрытий — 210 кг/м3, неэксплуатируемых чердачных — в два раза меньше.

В интернете для удобства застройщиков созданы онлайн-калькуляторы, помогающие просто и быстро произвести расчет деревянных элементов.

Выбор теплоизоляции и звукоизоляции

Для защиты помещения от теплопотерь через чердачное или подвальное перекрытие применяют теплоизоляторы. Их выбор на строительном рынке достаточно широк. При возведении деревянных домов используют только огнестойкие материалы, т.к. древесина пожароопасна, не может противостоять распространению огня.

Негорючие утеплители:

• базальтовая вата;
• стекловата;
• эковата;
• жидкий полиуретан;
• пеностекло;
• шлаковата;
• фольгированные утеплители;
• кермзит;
• вермикулит;
• перлит.

Пенополистирол для утепления межэтажных перекрытий не применяют. Он горит с выделением токсичных веществ, опасных для здоровья и жизни человека.

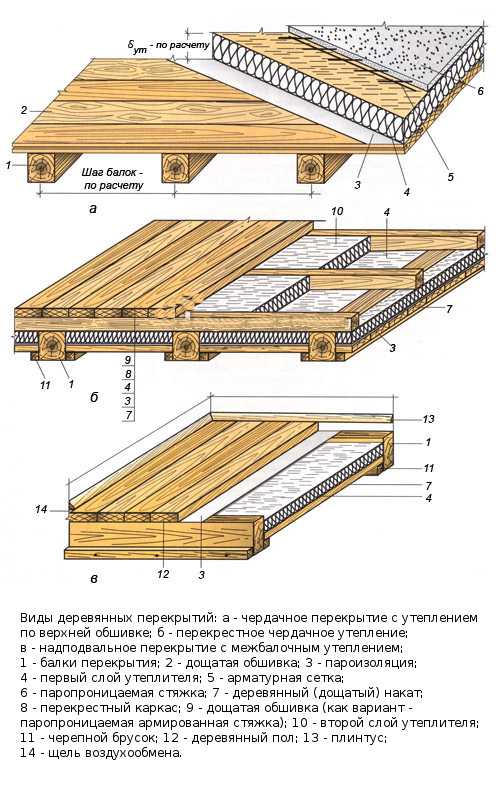

Схема утепления перекрытий

Звукоизоляцию конструкций проводят тем же утеплителем, что и теплоизоляцию перекрытий. За счет пористой или волокнистой рыхлой структуры материал плохо пропускает звуковые волны. Они отражаются от стенок микропустот в толще изолятора, снижая свою интенсивность.

Гидроизоляция элементов

Защите деревянных перекрытий в доме от влаги нужно уделить особое внимание, т.к. она способна намного сократить срок службы даже самой качественной древесины. Плесень и грибки быстро размножаются в благоприятной среде, разрушают материал на клеточном уровне.

Гидроизоляция конструкций включает ряд мер:

1. Организовывают продухи для вентиляции поверхности, чтобы избежать накопления конденсата.
2. Элементы предварительно обрабатывают антисептиками.
3. Места соприкосновения с кирпичом или бетоном обмазывают мастикой, изолируют рулонным гидроизолятором.

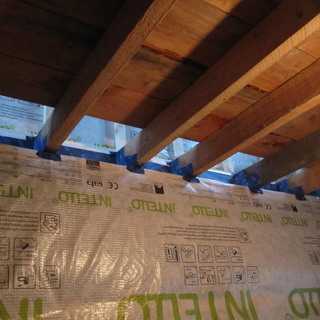

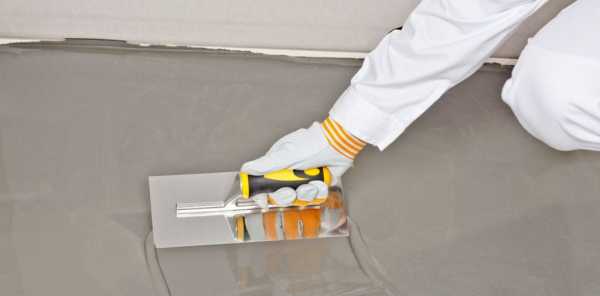

Гидроизоляция перекрытий обязательна

На строительном рынке представлены окрасочные, оклеечные, пропитывающие пенетрирующие и литые водостойкие средства для обработки древесины. Поверхность предварительно очищают, устраняют трещины, неровности. Наносят согласно инструкции в несколько слоев.

Это может быть интересно! В статье по следующей ссылке читайте про перекрытия в доме из газобетона.

Устройство перекрытий чердака и подвала

Чердачные или подвальные перекрытия дома разграничивают помещения с разной температурой воздуха, поэтому их дополнительно утепляют, защищают от проникновения конденсата.

Несущие балки имеют сечение от 50х150 до 140х240 мм в зависимости от величины перекрываемого пролета и шага. Возможно использование оцилиндрованных бревен или клееного бруса. Материал должен быть хорошо просушенным, не иметь крупных сучков и гнили.

Понадобятся пиломатериалы:

• черепные бруски 40х40, 40х50, 50х50 мм;
• доски межбалочного наката;
• утеплитель — плитный, рулонный, насыпной;
• паро- и гидроизоляция для утеплителя;
• доска или фанера для основания чистового пола.

Последовательность работ:

1. Устанавливают балки с шагом 60-100 см. По низу укрепляют черепные бруски.
2. На них помещают межбалочный накат из досок или щитов.
3. Укладывают пароизоляционную пленку с проклейкой стыков.
4. Засыпают гранулированный или кладут плитный (рулонный) утеплитель.
5. Сверху накрывают гидроизоляцией, чтобы избежать протечек воды в теплоизоляцию.
6. Устраивают черновой пол под финишную отделку.

Слои изоляции и утеплителя не должны иметь зазоры, чтобы не возникло мостиков холода и открытого доступа влажному воздуху.

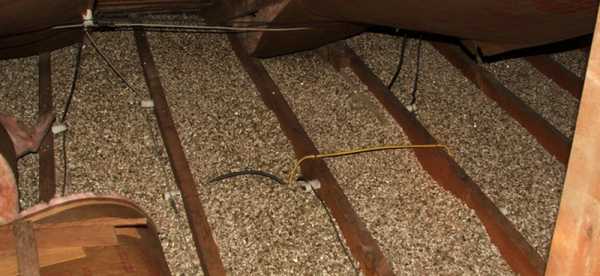

Утеплитель для чердачного перекрытия

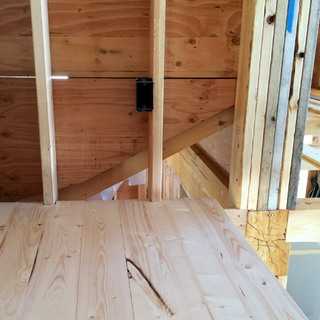

Устройство перекрытий между жилыми этажами

Внутри дома необходимость устраивать теплоизоляцию деревянных конструкций отпадает, т.к. температура верхнего и нижнего помещения примерно одинакова.

При устройстве перекрытия в деревянном доме между этажами важно создать шумоизолирующий барьер, т.к. балки и лаги проводят звуковые волны, передают их на каркас и стены здания. Этого добиваются с помощью укладки поглотителей звука, например, минеральной ваты. Чтобы эффект был максимальным, все соприкасающиеся поверхности покрывают изоляцией или устраивают воздушный зазор.

На несущие балки помещают полосы из войлока или базальтовой ваты. Сверху укладывают ДСП толщиной 16-18 мм или ОСБ-плиты, склеенные между собой. Затем приклеивают к ее поверхности резиново-пробковую подложку, по ней пускают чистовой пол.

Звукозоляция перекрытий между этажами

Если пол устраивают по лагам, их укорачивают, чтобы при укладке торцы не доходили до поверхности стены на 15-25 мм. Промежуток заполняют звукоизоляционным материалом — полосой вспененного полиэтилена или войлока.

Одна из новых разработок — шумопоглощающая мембрана из полимерных материалов высокой плотности. Ее используют для звукоизоляции полов, потолков и как подложку под плавающую стяжку.

Ещё больше данных об устройстве перекрытий деревянного дома можно почерпнуть из информационного ролика:

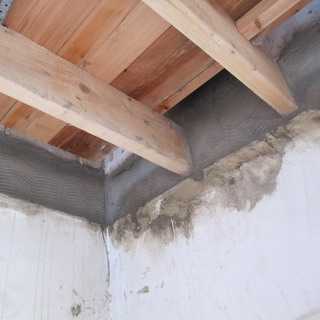

Крепление балок к стене

Балки деревянных перекрытий между этажами в кирпичном или деревянном доме крепят к стене разными способами.

Первый вариант — вводят в паз или пропил конец элемента, предварительно обмотав его двумя слоями гидроизоляции. Торец обрезают под углом в 60°, оставляют открытым для циркуляции воздуха внутри древесины.

Укладывают на обработанную антисептиком, гидроизолированную дощечку. В отверстии оставляют зазор, который заполняют паклей или минеральной ватой. Глубина опирания от 70 до 150 мм. Каждую пятую балку соединяют со стеной анкером.

Второй способ — подвесное крепление. Торцы балок стыкуют к стене крепежом — подковообразными профилями, уголками, пластинами, держателями.

Крепление балок стальными анкерами

«Ласточкин хвост» — представляет собой соединение, при котором конец балки в виде шипа вводят в паз деревянной стены. Правильно выполненный узел отличается большой прочностью и надежностью.

При всех видах крепления особое внимание уделяют гидроизоляции поверхности древесины, где возможны накапливание конденсата или просачивание влаги.

Это может быть интересно! В статье по следующей ссылке читайте про деревянные балки перекрытия.

Заключение

Деревянные дома славятся благоприятным для жизни микроклиматом. В них тепло, уютно, приятно дышится, т.к. древесина воздухо- и паропроницаема. Материал просто обрабатывать, создавать из него легкие пространственные конструкции. Междуэтажные перекрытия из хвойных пород дерева будут служить долго и надежно при условии, что их обработали от гниения и правильно смонтировали.

Прочитать позже

Отправим материал на почту

m-strana.ru

Межэтажные перекрытия в частном доме: устройство и выбор материалов

Планировка каждого многоэтажного здания обеспечивает устойчивость не только надёжным фундаментом, но и системой прочных перекрытий. Они необходимы также в любом одноэтажном доме для того, чтобы под ним оборудовать подвал или гараж, а над ним возвести крышу. Перекрывающие конструкции занимают до 20 и более процентов всех расходов на строительство. Поэтому их монтаж – дело очень серьёзное и ответственное.

Монтаж межэтажных перекрытий в доме из бруса

Вернуться к оглавлению

Содержание материала

Виды перекрытий по назначению

Наибольшая нагрузка в доме выпадает на подвал и цоколь. Их горизонтальные перегородки должны выдерживать вес предметов кухонного оборудования, а также тяжесть внутренних стен, разделяющих первый этаж на прихожую, зонированную кухню, столовую.

Схема для обустройства бетонных межэтажных перекрытий

К тому же они вместе с фундаментом должны обеспечивать устойчивую жёсткость корпуса из любого материала: дерева, кирпича, газобетона. У некоторых зданий цокольный этаж возвышается над уровнем земли. Если он отапливаемый, то перекрывающая его конструкция практически ничем не отличается от межэтажных устройств.

У горизонтальной перегородки, призванной разделять этажи, нагрузка сравнительно небольшая: собственный вес, мебель, жильцы. Важно, чтобы для комфортного проживания она имела хорошую звукоизоляцию. В деревянном доме или построенном из блоков газобетона эта проблема не такая уж острая. Для них важным является влогоизоляция и утепление.

Вернуться к оглавлению

Виды перекрытий по материалу

• Деревянные;
• Железобетонные;
• Металлические.

Однако в некоторых случаях при строительстве дома можно обойтись без них, потому что по конструктивному устройству используются следующие виды перекрытий:

• безбалочные: монолитные, плитные;

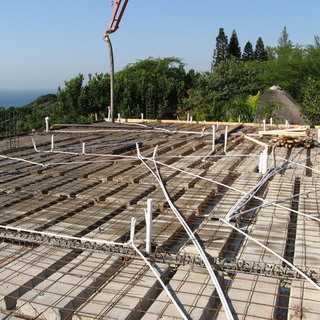

  Устройство монолитных перекрытий

• кессонные, шатровые, сводчатые;
• сборно-монолитные;
• перекрытия из плит газобетона.

Одни перекрывающие системы держатся на горизонтальных балках. Для монтажа других балок они не требуются, достаточно плит нужных размеров, заказанных на заводе. Укладываются в доме с использованием грузоподъёмной техники. А монолитные перекрытия заливаются прямо на стройплощадке. Сборно-монолитные устройства между этажами – это сочетание балочных опор и бетонного монолита.

Кессонные горизонтальные конструкции используются обычно для обустройства потолка. На нижней их стороне имеются рёбра, составляющие прямоугольники, в совокупности напоминают поверхность вафли. В частном домостроении используются очень редко. А шатровое перекрытие – это плоская плита, окаймлённая рёбрами. Обычно её одной достаточно для потолка всей комнаты, под размер которой она изготавливается.

Арочные устройства необходимы тогда, когда требуется перекрыть фигурные пролёты домов. В частных одно и двухэтажных домах используются плиты газобетона. Перекрывающая конструкция из него обладает очень хорошей звукоизоляцией, долго сохраняет тепло, поэтому в межэтажных перегородках дополнительное утепление может быть лишним. Материал лёгкий, без запаха, от него не исходят какие-либо испарения или вредные вещества.

Огнестойкость его также очень высокая. Но ему нужна эффективная гидроизоляция, так как он хорошо впитывает влагу окружающей среды.

В строительной практике используются перегородки со смешением различных материалов. Деревянные балки, чтобы повысить прочность, усиливают металлом. У монолитных конструкций применяется разнообразная не съёмная опалубка. Иногда их основная часть – это пустотелые бетонные панели, а потолок полукруглого эркера – плиты газобетона, которым легко придать любую форму и толщину при помощи ручной пилы.

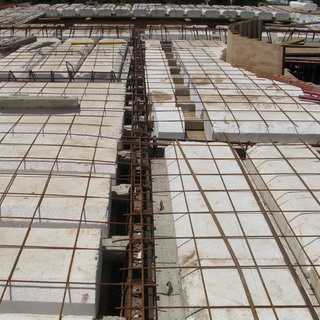

Вариант конструкции перекрытия из газобетонных блоков

Такое разнообразие материалов расширяет архитектурные возможности перекрывающих устройств, их звукоизоляцию и утепление.

Вернуться к оглавлению

Требования к перекрытиям

Ко всем межэтажным устройствам предъявляются общие требования:

1. Прочность – способность выдержать вес всех элементов здания.
2. Жёсткость, позволяющая не прогибаться под тяжестью собственного веса, тяжёлых вещей на этаже.
3. Эффективная теплоизоляция и звукоизоляция перекрытий.
4. Огнестойкость, которая характеризуется устойчивостью к огню в течение некоторого времени.
5. Срок эксплуатации, соответствующий примерно времени использования всего здания.

Вернуться к оглавлению

Балки из дерева

В строительстве загородных домов имеют широкое распространение лиственничные или сосновые цельные балки. Применяются для монтажа перекрытий шириной в 5 м. А для больших пролётов используются клеёные, прочность которых значительно выше.

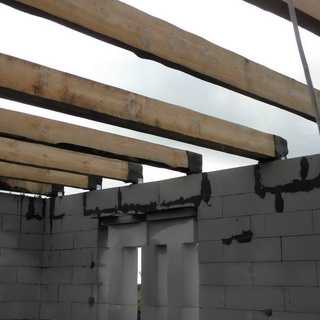

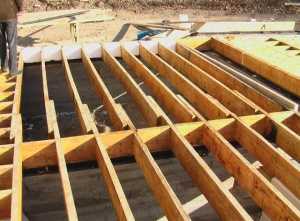

Монтаж перекрытий из деревянных балок

Оцилиндрованный брус – замечательный стройматериал для перекрытий. Его укладывают северной стороной книзу, определив её на торце по плотности годичных колец в деревянном бревне. На Руси издавна строили избы более прочным боком кругляка наружу.

Высокой прочностью обладает деревянный двутавр. Его профиль – буква «Н», склеенная в заводских условиях из трёх деталей. Некоторые умельцы собирают его в домашней мастерской или на даче. Межэтажные перегородки с их использованием обеспечивают эффективное утепление и замечательную звукоизоляцию.

Схема конструкции деревянных перекрытий из бревен

Очень удобны не только для подшивки потолка, укладки изолирующих материалов и настила чернового пола, но и для монтажа всех коммуникаций. Ниши в двутавре будто специально предназначены для скрытой прокладки труб водопровода, газопровода и электропроводов.

Используются балки из дерева практически в любом малоэтажном жилище: деревянном, перекрытия в кирпичном доме, блочном. Но больше всего они подходят строениям из блоков газобетона. Этот материал пористый, по прочности уступает всем другим и не выдерживает точечной нагрузки несущих балок. Поскольку древесина нетяжёлая, её вес вполне выдерживают газоблочные стены. Монтаж перекрывающей конструкции возможен без привлечения сложных технических средств. А обойдётся она застройщику сравнительно недорого.

Вернуться к оглавлению

Укладка деревянных балок

Строители знают о недостатках дерева и стараются свести их к минимуму. Перед монтажом перекрытия все деревянные детали обрабатывают антисептиками, предотвращающими гниение, повреждения насекомыми. Места соприкосновения балок из бруса с кирпичом, бетонными плитами и блоками газобетона изолируют различными материалами.

А чтобы повысить пожарную безопасность, древесину подвергают обработке растворами, не позволяющими ей вспыхнуть сразу же при появлении открытого огня.

Монтаж межэтажных конструкций начинают с заранее подготовленных несущих балок. Они укладываются параллельно короткой стене жилища. Шаг укладки зависит от ширины пролёта, но в среднем он равняется 1 м. Дальше потребуются несложные материалы, обеспечивающие утепление, а также не обойтись без следующих инструментов:

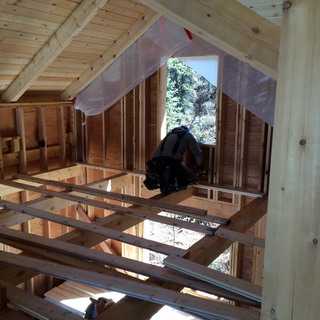

Процесс укладки деревянного перекрытия из балок и досок

• пилы;
• молотка;
• монтажного ножа;
• рулетки;
• строительного степлера.

Балки укрепляют анкерами в нишах кирпичной стены. Но перед закладкой делают косой срез на торцах бруса и пропитывают его антисептиком. Область соприкосновения древесины с кирпичом просмаливают, оборачивают рубероидом. Концы опор в нишах должны закрываться наглухо. Щели можно ликвидировать монтажной пеной.

Затем на несущие балки укладывают лаги для пола, а под них, чтобы уменьшить колебание конструкции, кладут резиновые прокладки. Снизу выполняют подшивку для потолка. Чердачным и подвальным перекрывающим устройствам необходимо утепление. Межэтажным перегородкам без него можно обойтись, но хорошая звукоизоляция обязательна.

Вернуться к оглавлению

Металлические балки

Они надёжны, долговечны, имеют небольшую толщину, что немаловажно для экономии пространства. По форме они бывают двутавровыми, в виде уголков или швеллеров.

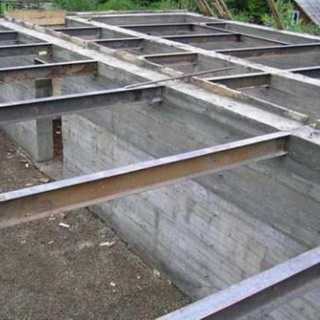

Монтаж перекрытия из металлических балок

Перекрывать могут восьмиметровые пролёты, а для укладки потребуется грузоподъёмная техника. Не горючи, но со временем подвержены коррозии, требуют дополнительной звукоизоляции. Укладывают на метровой дистанции, которая заполняется пустотелыми железобетонными плитами. Сверху они покрываются слоем шлака и заливаются бетонной стяжкой. Швы между балками и плитами выравниваются цементным раствором.

Вернуться к оглавлению

Монолитные перекрытия

Важнейшее их достоинство – ровная, прочная поверхность без стыковок, швов. Можно уложить перекрытия самых разнообразных размеров, притом без использования специальной грузоподъёмной техники. Процесс заливки сложный, требует наличия следующих материалов:

• цемента высокой марки;
• щебня, песка;
• стальной арматуры;
• армирующей сетки;
• деревянных досок;
• несущих опор для опалубки.

Процесс заливки монолитного бетонного перекрытия

Первоначально устанавливаются вертикальные опоры. На них укладывают фанеру для того, чтобы держался заливаемый бетонный раствор. Вместо неё может быть оцинкованный профлист, который по завершении работ не снимают, он остаётся декоративным элементом.

Затем делают опалубку, закрепляют арматуру, заливают бетон и уплотняют его электровибратором. Только через месяц можно сказать, что основа конструкции готова, можно класть утепление, настилать пол. В целом процесс очень трудоёмкий и при строительстве многоэтажных построек практически не используется.

Вернуться к оглавлению

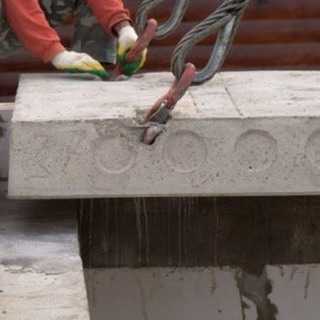

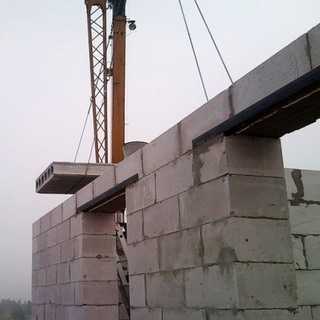

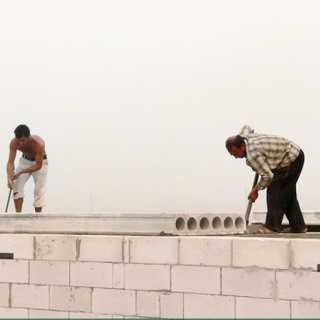

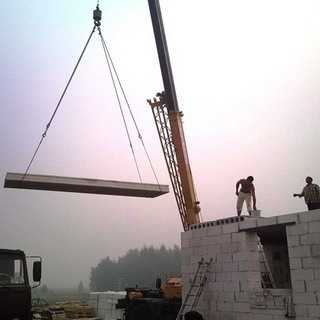

Железобетонные плиты

Перегородки между этажами в доме любой этажности можно выстлать железобетонными плитами.

Им необходима звукоизоляция и утепление. Опорой для них должны быть только несущие стены, притом на одном уровне, чтобы потолки не были перекошенными. Плиты используются заводского изготовления длиной 9 м. Бывают пустотные или более тонкие, плоские, без пустот. Укладывают на достаточно жидкий раствор сцепления. Все щели на стыковках плит также заделываются цементной смесью. Затем всю поверхность выравнивают стяжкой. Вернуться к оглавлению

Перекрытия из газобетона

В малоэтажном газоблочном здании весьма эффективными являются перекрывающие конструкции, выполненные из плит газобетона. Их заказывают на заводе с указанием размеров, соответствующих параметрам будущего пролёта между стенами. При монтаже они соединяются с помощью пазов, гребней или специальными хомутами. Главное их достоинство – обеспечение высокого уровня звукоизоляции. Дополнительное утепление им также не требуется.

На строительном рынке бывают готовые перекрывающие конструкции для разных домов, в том числе коттеджей из газобетона. Остаётся только привезти на стройплощадку и установить.

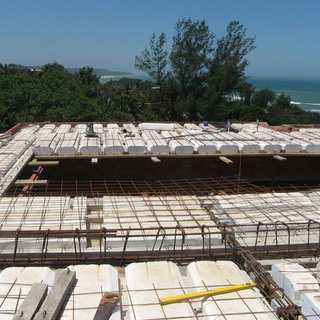

Пример монтажа перекрытий из газобетона

Но такое решение проблемы обойдётся достаточно дорого. Потребуется заплатить за готовое изделие, его перевозку, установку с подгонкой к возводимым стенам. Поэтому лучше перекрытие устанавливать по ходу строительства здания по возможности своими руками или, по крайней мере, с собственным участием.

planvsem.ru

Межэтажные перекрытия: виды конструкций и монтаж

Главные требования, предъявляемые к перекрытиям при строительстве дома, – это долговечность, низкая звукопроводность, прочность, повышенная водонепроницаемость, огнестойкость и жесткость. Все это касается и надподвальных, и чердачных, и, конечно же, перекрытий между этажами. Основные виды межэтажных перекрытий – это балочные монолитные железобетонные, монолитные безбалочные железобетонные и перекрытия из сборного ж/б настила. Наиболее часто используемые – это перекрытия по деревянным балкам.

Что такое перекрытия в строительстве и из чего состоят плиты

Ниже вы узнаете, что такое перекрытия в строительстве и в чем заключаются особенности их монтажа.

Перекрытия являются основными структурными частями здания. Удельный вес стоимости перекрытий и полов составляет 18-20% от общей стоимости дома.

Из чего состоят плиты перекрытия, используемые в строительстве? Перекрытия состоят из несущей части, передающей нагрузку на стены или отдельные опоры, и ограждающей, в состав которой входят полы и потолки. Перекрытия должны удовлетворять требованиям прочности, жесткости, огнестойкости, долговечности, звукоизоляции, теплоизоляции.

Какие материалы используют при устройстве межэтажных перекрытий? По материалу несущей части перекрытия бывают по деревянным и стальным балкам, а также железобетонные. Конструкции железобетонных межэтажных перекрытий разделяются на сборные, монтируемые из готовых элементов заводского изготовления, и монолитные, бетонируемые на месте возводимого здания.

Перекрытия между этажами деревянными балками и их размеры

Деревянные перекрытия состоят, как правило, из балок, являющихся несущей частью конструкции пола, межбалочного заполнения, предназначенного для звукоизоляции или теплоизоляции, и отделочного слоя потолка.

Верхним слоем межбалочного объема обычно являются звуко- и теплоизоляционные заполнители, нижним — поддерживающий изоляцию, называемый накатом.

В качестве деревянных балок перекрытия чаще применяют брусья из дерева прямоугольного сечения. Вдоль брусьев к их боковым граням прибивают черепные бруски для опирания на них наката. Бруски размером 40×50 мм покрывают антисептиком и прибивают к брусьям гвоздями d=4,5 мм, 1=125 мм через 300 мм.

Для межэтажных перекрытий деревянные балки применяют двух типов: БД — с черепными брусками, закрепленными с двух сторон, и БО с брусками, прибитыми с одной стороны.

Торцы балок скашивают для увеличения поверхности испарения влаги из балок и обеспечения воздушной прослойки между торцом балки и кладкой. Расстояние между слоями балок из брусьев принимают от 600 до 1100 мм.

Крепление деревянных балок перекрытия с видео укладки

В качестве наката, на который укладывают изоляцию, рекомендуется применять щиты. Существует два типа щитов для накатов: ЩС — со сплошным опиранием щита на черепные бруски или полки клееных балок и ЩП — с опиранием на балки с помощью поперечных планок.

Наряду с деревянными щитами применяют накаты из ребристых или пустотелых гипсовых или легкобетонных блоков, которые несколько тяжелее деревянных, но невозгораемые и устойчивые к загниванию. Для достижения необходимой звукоизоляции от воздушного переноса по накату делают глинопесчаную смазку толщиной 20-30 мм, поверх которой укладывают засыпку из шлака или сухого прокаленного песка толщиной 60-80 мм.

Засыпка и смазка повышают звукоизоляцию перекрытия. Смазка закрывает щели между досками накаток и неплотности в местах примыкания к балкам, засыпка из пористого материала поглощает часть звуковых волн.

Над холодными подвалами, подпольями и в чердачных перекрытиях засыпка является теплоизоляцией.

Конструкция пола по деревянному перекрытию состоит из дощатого настила из строганных шпунтованных досок. Крепление деревянных балок перекрытия выполняется гвоздями к лагам из пластин, укладываемых поперек балок на расстоянии 500-700 мм.

Под всей площадью пола, благодаря лагам, создается сплошная воздушная прослойка, которая сообщается с воздухом помещения через расположенные в полу по углам комнат решетки. Это обеспечивает вентиляцию подпольного пространства и удаление из него водяных паров.

При укладке деревянных балок перекрытия в местах пересечения лаг с балками используют упругие прокладки из двух-трех слоев рулонного материала или полужесткого оргалита, что повышает изоляцию перекрытия от переноса звуков.

Для уменьшения высоты перекрытий между этажами деревянными балками пол укладывают непосредственно по балкам, однако отсутствие лаг ухудшает звукоизоляцию и затрудняет выравнивание пола по уровню во время его укладки.

Щели между стеной и полом закрывают деревянными брусками фасонного профиля. Брусок, прибитый к полу, называют галтелью, к стене — плинтусом. Подполье в этом случае вентилируют через щелевой плинтус или вентиляционные решетки в плинтусах.

Нижнюю поверхность деревянных перекрытий — потолок — обивают листами сухой штукатурки или оштукатуривают по драни.

Для опирания концов деревянных балок на каменные стены в последних, как правило, оставляют гнезда. При проникании в холодное время года в гнезда наружных стен из помещения влажного воздуха водяной пар будет конденсироваться при прикосновении с холодными стенками гнезда. Поэтому при опирании деревянных балок на каменные наружные стены предусматривают защиту концов балок от конденсационного увлажнения и загнивания — обрабатывают их антисептиком — 3% -ным раствором фтористого натрия на длину 750 мм, а боковые поверхности концов балок для изоляции от них кладки оклеивают в два слоя толем на смоле. Гнезда для балок делают таких размеров, чтобы вокруг их концов оставались зазоры шириной 20-30 мм. Зазоры плотно заполняют раствором, что предохраняет концы балок от доступа к ним водяного пара из помещения. Торцы балок толем не склеивают, что дает возможность влаге испаряться из древесины, причем водяные пары выходят из гнезда наружу сквозь кладку.

Глубину заделки принимают равной 180 мм. Между торцом балки и кладкой должен быть оставлен зазор не менее 30 мм во избежание соприкосновения торца балки с кладкой и в целях обеспечения испарения из него влаги.

Видео «Перекрытия по деревянным балкам» поможет вам лучше понять технологию процесса:

Усиление и монтаж деревянных балок перекрытия

Для усиления деревянных балок перекрытия, чтобы увеличить их жесткость и устойчивость, концы балок заанкеривают (закрепляют) в стены. Стальной анкер одним концом прикрепляют к балке, а другой конец заделывают в кладку. Анкеры ставят через балку.

При опирании балок на внутренние стены их концы анкеруют и изолируют от каменной кладки двумя слоями толя. Исходя из звукоизоляционных и противопожарных соображений, зазор между балками и стенами гнезд заделывают раствором. Концы балок через каждые 3 балки связывают стальными накладками сечением 6×50 мм.

Для устройства перекрытия по деревянным балкам в санитарных узлах укладывают сплошной настил из шпунтованных брусков толщиной 50—60 мм, по настилу наклеивают гидроизоляционный ковер, а по нему настилают чистый пол, например, из керамических плиток или керамического гранита на слое цементного раствора, армируемого тонкой проволокой.

Снизу балки следует оставлять покрытыми для лучшего проветривания. Необходимо антисептировать все деревянные элементы перекрытия. Особенностью чердачных перекрытий по деревянным балкам является наличие теплоизоляции, укладываемой между балками.

При монтаже деревянных балок перекрытия снизу наката под штукатуркой устраивают пароизоляцию из рулонного материала, которая предохраняет древесину от загнивания при ее увлажнении в холодное время года вследствие проникания водяных паров из верхнего этажа в чердачное перекрытие.

В целях предохранения теплоизоляции чердаков от смещения и уплотнения при хождении по ней на балки укладывают доски в направлениях вероятного движения.

Устройство балочных монолитных железобетонных перекрытий

Балочные железобетонные перекрытия изготовляют из балок таврового профиля и заполнения между ними. В качестве заполнения применяют накат из гипсобетонных или легкобетонных плит толщиной 80 мм и длиной 395 мм, армированных деревянными реечками, брусковыми каркасами для междуэтажных перекрытий, или легкобетонных плит толщиной 90 мм и длиной 385 мм, армированных стальными сварными сетками для чердачных перекрытий. В целях изоляции от воздушного переноса звука зазоры между накатом и балками заделывают раствором, а по накату насыпают шлак или другой утеплитель.

Вместо наката применяют легкобетонные двухпустотные камни — вкладыши высотой 250 мм и длиной 195 мм. Зазоры между камнями и балками тщательно заполняют цементным раствором. Это повышает жесткость перекрытия и придает ему монолитность. Заполнение швов обеспечивает улучшение звукоизоляции.

Для возможности использования в балочных монолитных железобетонных перекрытиях при различных по величине полезных нагрузках одних и тех же типов балок устанавливают различные расстояния между их осями — 600, 800 и 900 мм при плитных накатах и 600 мм при заполнении из камней — вкладышей. При этом ширина плит-накатов соответственно составляет 510, 710 и 910 мм, вкладышей — 510 мм.

Теплоизоляцию в балочных перекрытиях помещают между балками, применяя в качестве теплоизоляции минераловатные плиты.

Элементы балочных перекрытий имеют относительно небольшой вес и поэтому их применяют на постройках, оснащенных кранами малой грузоподъемности — до 1 т.

Перекрытия монолитные безбалочные железобетонные и из сборного настила

В безбалочных железобетонных перекрытиях плиты толщиной 150-200 мм опираются непосредственно на колонны, в верхней части которых устроены уширения, называемые капителями.

Сетку колонн при безбалочном перекрытии принимают квадратной или близкой к квадрату с размером стороны 5-6 м.

Безбалочные монолитные железобетонные перекрытия применяют при больших нагрузках и при необходимости иметь гладкий потолок.

Железобетонные перекрытия в виде настилов используются в кирпичных домах. Для устройства перекрытий кирпичных домов применяют настилы высотой 220 мм с круглыми пустотами. Перекрытия в виде настилов состоят из плоскости или ребристых однотипных элементов, укладываемых вплотную и соединяемых друг с другом путем заполнения цементным раствором промежутков между ними. Уложенные вплотную один к другому элементы образуют сплошную конструкцию перекрытия, состоящую из несущей железобетонной части, звуко- и теплоизоляционного слоя и конструкции пола. Для перекрытий в виде настилов не требуется балок, опорами для настилов служат прогоны или стены.

Для устройства перекрытий из сборного железобетонного настила с пролетами 9 и 12 м применяют предварительно напряженные многопустотные настилы высотой 220 и 300 мм, а для покрытий — ребристые настилы типа «Т» и «2Т».

При устройстве железобетонных перекрытий в санитарных узлах в конструкцию перекрытия вводят гидроизоляционный слой. Для этого поверх настилов или панелей обычно наклеивают 1-2 слоя рубероида на битумной мастике. В местах примыкания к стенам или перегородкам гидроизоляцию поднимают кверху на 100 мм.

Чаще оклеенную гидроизоляцию перекрытий в санитарных узлах заменяют устройством цементно-песчаной стяжки толщиной 30 мм из цементного раствора состава 1:3. Цементно-песчаную стяжку затворяют на 3%-ном растворе алюмината натрия. Такая стяжка представляет собой вполне надежную и более простую защиту от проникания воды через перекрытие, чем оклейка рулонным материалом.

Применяют также гидроизоляционные стяжки из цементно-песчаных растворов с добавкой хлорного железа, которые снижают водопроницаемость.

В чердачных перекрытиях поверх железобетонных настилов или панелей укладывают сначала пароизоляцию из одного-двух слоев пергамина или толь-кожи на соответствующей мастике, а затем слой утеплителя. В качестве утеплителя, как правило, применяют шлак, керамзит или другие материалы. Для уменьшения веса и трудоемкости применяют утеплители — фибролит, плиты из ячеистых бетонов, минераловатные плиты и другие.

Источник: http://www.stroy-dom.net/?p=7709

(Visited 4 150 times, 1 visits today)

Видео: Межэтажные перекрытия

proremontvideo.ru

Межэтажное перекрытие в деревянном доме

Раздел: Технологии строительства

Когда строишь свое жилье и доходит дело до крыши или строительства второго этажа, задумываешься из какого материала лучше выполнить межэтажное перекрытие. Железобетонные плиты прочные, но уж сильно тяжелые для малоэтажного строительства, особенно для построек из дерева, поэтому многие опытные строители предпочитают деревянному перекрытию, используя их для каркасных и брусовых домов.

Так как все постройки сильно отличаются друг от друга (у одних есть подвал, у других — мансарда, а третьи сочетают в себе все эти виды помещений), то и их перекрытие должно быть выполнено по разным технологиям, учитывая особенности отделяемого объекта.

Виды

Выделяют несколько видов перекрытий:

• для отделения цоколей и подвалов – у них должна быть высокая степень теплозащитных свойств;
• для изоляции чердака – такое перекрытие используют только в тандеме с теплоизоляционным материалом и пароизоляционной пленкой, иначе будут большие потери тепла и образуется конденсат;
• для разделения этажей – часто такие типы перекрытий используют в коттеджах и других деревянных строениях. Степень звукоизоляции у них должна быть высокая.

Установка

Монтируется межэтажное перекрытие в деревянном доме на несущие балки с интервалом от 0,6-1 м. Ширина балки подбирается относительно ширины расчетного пролета. Сначала укладывают крайние балки по уровню или ватерпасу, а потом промежуточные по шаблону или отмеряются ровной рейкой. Для выравнивания балок можно использовать обрезки досок, предварительно их промаслив. Профессиональные строители советуют не доводить балки до уличного края хотя бы пару сантиметров, а образовавшиеся гнезда задуть пеной или же заложить брусками пенопласта.

Материал

Не все балки одинаково хорошо подходят, чтобы выполнить межэтажное перекрытие в деревянном доме. Они должны быть изготовлены только из хвойных пород высушенной древесины. Сначала нужно просчитать примерную нагрузку с учетом мебели, а потом уже выбирать необходимую толщину досок и балок. Лучше отдавать предпочтение круглому лесу, потому что такой материал не прогибается даже после длительного времени использования. Брус же производится из сердцевины деревьев, поэтому он более мягкий и рано или поздно может прогнуться, деформировав все составляющие.

Перекрытие из дерева так популярно нынче благодаря высоким эксплуатационным характеристикам, сочетания простоты монтажа и относительно не высокой стоимости материала. Ну а самое большое преимущество – это экологические показатели, деревянные балки не способны выделять вредных веществ.

При републикации материалов на других сайтах, прямая гиперссылка на www.domruss.ru обязательна.

domruss.ru

Правильное устройство деревянного перекрытия в частном доме

В малоэтажном строительстве применять железобетонные перекрытия не совсем удобно, несмотря на их прочность, поэтому в этом случае выигрывают деревянные перекрытия. Такое перекрытие представляет собой закрытые снизу и сверху листовым или погонажным материалом балки.

Такие перекрытия применяются при возведении домов по каркасной технологии, а также домов, построенных из оцилиндрованного бревна и бруса.

Содержание статьи

Классификация

Некоторые частные застройщики предпочитают возводить дом с мансардой, а другие не мыслят своего жилища без подвального помещения. Чтобы отделить жилые комнаты от других нежилых помещений, нужны как раз деревянные перекрытия, которые немного между собой отличаются:

1. Подвальные и цокольные деревянные перекрытия отделяют жилой этаж от подвала. Они должны обладать хорошими теплозащитными свойствами.
2. Чердачные деревянные перекрытия отделяют жилой этаж от чердака. Такое перекрытие должно также хорошо удерживать тепло, поэтому теплоизоляционный материал, используемый в составе этого перекрытия, строители обычно защищают пароизоляционным слоем, чтобы не только удержать тепло, но и исключить образование конденсата.
3. Последнее место занимают межэтажные перекрытия, которые обычно используются при возведении коттеджей. Главное требование, которое к ним применяется — это хорошая звукоизоляция.

Монтаж деревянных перекрытий

Как правило, деревянные перекрытия из балок укладываются на несущие стены. Интервал не должен превышать одного метра и не быть меньше 0,6 м. Что касается ширины самой балки, то она должна быть не менее 1/3, а в отношении высоты не меньше 1/16 ширины расчетного пролета.

При монтаже по балкам сначала укладывается накат, который строится из щитов или отдельных досок. Чтобы угадать наверняка с прочностью балок нужно выбирать те, которые имеют сечение 40*40 или же 50*50. Иногда некоторые застройщики насыпают поверх наката песок, служащий в этом случае в качестве звукоизолятора. Поверх песка традиционно укладывается утеплитель и только потом следует очередь настила из досок.

Стоит помнить, что концы балок, заделываемые в наружные стены, являются особо уязвимым местом в деревянном перекрытии. Такая проблема возникает из-за того, что балка, контактируя с холодными гнездами в стенах, подвергается воздействию конденсата, поэтому дерево начинает гнить и разрушаться. Чтобы этого не происходило нужно концы балок защищать от соприкосновения со стенами с помощью рубероида или же обрабатывать их специальными составами, препятствующими гниению древесины. Если строительства более капитальное, то можно деревянное перекрытие уложить на усиливающий и связывающий пояс, изготовленный из бетона.

Укладывать балки следует «маячным» методом, при котором сначала монтируются крайние балки, а затем уже промежуточные. Для проверки правильности укладки крайних балок необходимо использовать ватерпас или уровень, так как в этом случае погрешности неприемлемы. А промежуточные вымеряются рейкой или же шаблоном. Если требуется выровнять балки, то под их концы нужно подкладывать просмоленные обрезки досок, имеющих разную толщину. Нежелательно использовать разные щепки, которые очень быстро раскрошатся или же подтесывать концы балок.

Специалисты очень рекомендуют частным застройщикам края балок до уличного края не доводить на пару сантиметров. А для заделки гнезд использовать пенопласт или монтажную пену. Что касается креплений, то балки между собой следует крепить с помощью специальных металлических креплений.

Очень важно знать, что балки, расположенные в непосредственной близости с дымовыми трубами, должны располагаться от последних на расстоянии 38 сантиметров.
Можно, конечно, это расстояние немного и сократить, но при этом между кирпичной кладкой дымовой трубы и балками прокладывают негорючие листы асбеста.

Какие балки следует выбирать

На первый взгляд, кажется, что выбор балок должен беспокоить застройщика меньше всего, но на самом деле на это наоборот нужно обращать пристальное внимание, поскольку качественные деревянные перекрытия можно изготовить только из высушенной древесины хвойных пород. По словам опытных строителей, лучше всего брать для перекрытий круглый лес, так как брус способен прогибаться в течение долгой эксплуатации, что непременно скажется на состоянии всего перекрытия.

Проблема с брусом заключается в том, что он изготавливается по большей части из сердцевины дерева, которая намного уступает в твердости внешним слоям. К тому же перекрытие с круглого леса выдержит нагрузку больше, чем перекрытие из бруса и досок.

Основные требования

1. Деревянные перекрытия, разделяющие помещения с разным температурным режимом (жилая комната и чердак), должны быть обязательно утеплены. В противном случае, тепло будет уходить из отапливаемого помещения.
2. Запас прочности деревянных перекрытий должен быть достаточным, потому что ему предстоит выдерживать большую нагрузку, создаваемую мебелью, оборудованием и, конечно же, людьми.
3. Звукоизоляция перекрытий так же должна быть на высоте. Чтобы ее улучшить, можно в местах стыковок очень хорошо заделывать все имеющиеся щели.
4. Если деревянное перекрытие устанавливается над подвалом, то обязательно должна быть предусмотрена дополнительная вентиляция.
5. Как говорилось выше, поверх закрепленного наката нужно укладывать теплоизоляционный материал, который не обязательно должен быть специализированным. Можно его заменить керамзитом, перлитом, минеральной ватой, шлаком и даже пенопластом, но главное, чтобы утеплительный слой был обязательно.

Главное преимущество деревянных перекрытий заключается в том, что дерево является чистым экологическим материалом, не требующим больших затрат на приобретение и монтаж. А при соблюдении всех строительных стандартов деревянное перекрытие в частных домах может прослужить очень долго.

personalhouse.net

Строим межэтажные деревянные перекрытия | Как построить частный дом

Деревянные перекрытия – самая популярная конструкция в малоэтажном домостроении. Основные преимущества дерева, в сравнении с бетоном и металлом, – «дышащий» дом из экологически чистого материала, благоприятный микроклимат внутренних помещений, простота сборки, длительный срок эксплуатации при соблюдении строительных стандартов.

Как правило, межэтажные деревянные перекрытия применяются для домов на
легком фундаменте, так как легкие конструкции не создают дополнительной нагрузки на основание. Однако каркасное и деревянное домостроение – не единственная область применения природного материала, перекрытия успешно используются при возведении промышленных зданий, опалубки мостов и различных сооружений.

Деревянные перекрытия: особенности выбора балок

Качественные деревянные перекрытия изготавливаются из сухой древесины хвойных пород и соответствуют стандартам в строительной отрасли. Для того чтобы обеспечить максимальную прочность соединений, можно выбрать перекрытия с МЗП – специальным соединительным элементом, который специалисты называют «скелетом». Такие изделия отличаются большой несущей способностью, окончательно скрепляют части конструкции и могут быть длиной до 12 м.

Оптимальным вариантом материала для перекрытий является круглый лес, так как брус при достойном перечне качественных характеристик со временем прогибается. Это обусловлено тем, что брус — это сердцевина дерева, которая никогда не будет такой прочной и твердой, как внешние слои. При выборе древесины обязательно посмотреть на торец и определить южную/северную стороны. Специалисты рекомендуют укладывать бревна прочной (северной) стороной вниз, что существенно продлевает эксплуатационные сроки перекрытия. Более того, при укладке желательно не срезать часть древесины, чтобы не повреждать волокна. Конечно, если круглый лес применить невозможно, используется альтернативный вариант древесины – брус или двутавр в виде профиля из доски 50 мм в форме «Н».  Необходимо лишь учесть, что такие перекрытия будут выдерживать меньший вес.

Монтаж перекрытий: пошаговая инструкция

Междуэтажное перекрытия – одновременно опора потолка и лаги пола, как правило, простой формы. Обязательным условием монтажа качественного перекрытия является обработка древесины антисептиками и антипиренами. Так как межэтажные деревянные перекрытия отделяют этажи с примерно одинаковой температурой, то дополнительного утепления конструкции не требуется. При монтаже балок в ванной комнате обязательно выполнить гидроизоляцию.

Стандартное сечение балки – не менее ¹/₁₆ пролета, кроме того, при подборе балок можно воспользоваться таблицами. Например, при нагрузке в 200 кг/м.п. и пролете от 3-х метров достаточно сечения клееного бруса 5х16 см, а при нагрузке 350 кг/м.п. и длине пролета шесть метров – 20х22 см.

Порядок работ:

Шаг 1. Изготовить балки: распилить бревна на 4 части (доски, ката) толщиной 70-80 мм и опереть на несущие стены. Они укладываются на расстоянии менее метра друг от друга, и не ближе 5 сантиметров от стен.

Шаг 2. Для кирпичного дома необходимо сделать углубления, заложить в них балки и закрепить анкерами. Глубина заложения опорной части составляет150 мм, еще 30 мм оставляется для обеспечения зазора со стеной. Обязательно заделать концы балок «наглухо» на глубину 180 мм (150 мм+30 мм): обрезать наискосок, обработать антисептическим раствором. Места соприкосновения перекрытия со стеной необходимо просмолить и обернуть рубероидом.

Шаг 3. Уложить перекрытие на балки и соединить доски металлическими скобами или гвоздями. Для каменной постройки (кирпичного дома) рекомендуется использовать перекрытия из брусьев и досок с нормативным прогибом до 1 см для пролета 4 метра.

Для снижения динамических свойств древесины можно выполнить засыпку, утяжеляющую конструкцию. Также для уменьшения колебаний перекрытия под балки можно укладывать резиновые подкладки. Если межэтажное перекрытие устраивается над подвалом, то дополнительно необходимо установить вентиляцию пространства. Последний этап работ – монтаж звукоизоляционного и/или теплоизоляционного материала между балками в несколько слоев и подшивка низа гипсокартоном или фанерой. Для подшивки идеально использовать дышащие материалы. Если же выбранный вами материал не обладает таким свойством, необходимо оставить вентиляционные отверстия.

Полезное видео по теме:

Читайте также:

samostroyechka.ru
