Технология монтажа системы отопления в загородном доме своими руками

Отопление современных загородных жилых домов, а зачастую и дач, обычно производится с использованием довольно-таки сложных по конструкции систем, включающих в себя самое разное оборудование. Разумеется, при их сборке следует соблюдать определенные технологии и нормативы.

Виды систем отопления

Современные инженерные системы, предназначенные для отопления загородных домов, могут быть:

  1. Однотрубными. Это простые конструктивно и довольно-таки распространенные системы. К их достоинствам относят дешевизну и простоту сборки. К недостаткам — неравномерный прогрев находящихся на неодинаковом расстоянии от котла помещений.
  2. Двухтрубными. Системы этой разновидности отлично подходят для отопления домов большой площади и коттеджей. Их сборка обходится дороже монтажа однотрубных систем. Однако и отапливать помещения с их применением можно эффективнее.

Также для отопления домов могут использоваться системы:

  1. С естественной циркуляцией теплоносителя. В этом случае вода по магистралям передвигается за счет перепадов давления на входе и выходе самотеком. Происходит так потому, что ее плотность может довольно-таки сильно изменяться в зависимости от температуры нагрева.
  2. С принудительной циркуляцией. Системы этого типа несколько более сложны в сборке. Однако радиаторы отопления, включенные в их конструкцию, прогреваются намного равномернее, чем в однотрубных конструкциях. Перемещение теплоносителя по магистралям в этом случае происходит в результате работы циркуляционного насоса.

Однотрубная система отопления

Такие системы обычно собираются только в одноэтажных зданиях небольшой площади. В этом случае в конструкцию включается одна магистраль, одновременно являющаяся и подводящей, и обратной. Прокладываться она может под полом или прямо по стене. Радиаторы в таких системах устанавливаются на байпасе с перекрывающим краном. Такая схема в последующем облегчает их ремонт или замену, а также позволяет регулировать температуру воздуха в разных помещениях. Сами трубы устанавливаются с уклоном не менее 0.005 м на погонный метр в сторону тока воды.

Двухтрубные системы отопления

Оборудование этого типа является, как уже упоминалось, очень удобным в эксплуатации, но при этом и более сложным в монтаже. Существует всего две разновидности двухтрубных систем: вертикальные и горизонтальные. Первый тип обычно используется в одноэтажных домах. Для двух- и трехэтажных коттеджей больше подходит вертикальная двухтрубная система отопления. В этом случае устанавливаются два стояка: подводящий и обратный. К ним и подключаются контуры каждого этажа.

Виды котлов отопления

Хозяевам, решившим собрать систему обогрева для своего дома, следует прежде всего определиться с тем, какое оборудование для этого будет использовано. И в первую очередь, конечно же, нужно выбрать подходящий котел. Разновидностей таких агрегатов существует несколько:

  1. Газовые. Это наиболее распространенный тип оборудования, используемый в большинстве случаев. Подключение такого котла обходится довольно-таки дорого. Однако в эксплуатации оборудование этого типа достаточно экономично.
  2. Электрические. Стоит оборудование этой разновидности точно так же, как и его установка, довольно-таки дешево. Однако его эксплуатация обходится хозяевам дома гораздо дороже газовых агрегатов.
  3. Жидкотопливные. Работают такие котлы на дизельном топливе. Слишком много денег на работу такого оборудования хозяевам дома тратить не приходится. Однако в использовании оно не слишком удобно. Ведь топливо нужно где-то хранить, причем обязательно с соблюдением всех положенных норм противопожарной безопасности.
  4. Твердотопливные. Это самый дешевый в эксплуатации вид котлов. Работает такое оборудование на дровах, угле, брикетах и т. д. Однако использовать такие котлы еще более неудобно, чем жидкотопливные. Дрова или уголь в них приходится периодически загружать вручную.

Электрические котлы используются для отопления домов обычно только там, где не проведены газовые магистрали. Жидко- и твердотопливные — в отдаленных местностях при отсутствии рядом и газовых трубопроводов, и ЛЭП.

Разновидности радиаторов

Для отопительных систем загородных домов могут использоваться чугунные, алюминиевые или биметаллические батареи. Последняя разновидность является самой популярной. Чугунные радиаторы довольно-таки надежны и производительны. Однако смотрятся они не особенно эстетично. К тому же имеют слишком большой вес, а следовательно, неудобны в монтаже. Алюминиевые батареи выглядят современно и просты в установке. Но у них есть один очень серьезный недостаток. При длительном контакте с растворенным в теплоносителе воздухе они начинают подвергаться коррозии, в результате чего довольно-таки быстро выходят из строя.

Биметаллические радиаторы лишены всех этих недостатков. Их алюминиевый корпус изнутри защищен сталью. А поэтому его контакта с теплоносителем не происходит. Следовательно, такие радиаторы могут считаться гораздо более надежными, чем алюминиевые. Весят биметаллические батареи немного, а смотрятся очень современно и эстетично.

Какие трубы выбрать

Магистрали системы отопления можно собрать своими руками с использованием труб следующих разновидностей:

  • Стальных оцинкованных. Этот вид труб отличается такими преимуществами, как долговечность и простота в уходе. Оцинкованные магистрали не ржавеют и их не нужно красить. Недостатками таких труб являются высокая стоимость и невозможность устройства при их использовании в системе отопления большого количества стыков.
  • Обычные стальные. Такие трубы обходятся недорого, но не слишком удобны в монтаже и довольно-таки быстро выходят из строя из-за коррозии.
  • Полипропиленовые трубы. Материал этой разновидности прост в монтаже и стоит недорого. К недостаткам полипропилена относят способность расслаиваться из-за неравномерного прогрева внутренней и внешней поверхностей. Поэтому для систем отопления допускается использовать только трубы из армированного материала этого типа.
  • Сшитый полиэтилен. Разницу температур снаружи и изнутри трубы из этого материала переносят гораздо лучше полипропиленовых. Однако и у них есть довольно-таки серьезный недостаток. Смонтировать их без использования специального оборудования невозможно.
  • Металлопластик. Трубы этого типа используются для монтажа систем отопления чаще всего. Каких-либо недостатков они полностью лишены. К плюсам же их можно отнести прежде всего прочность, эластичность, способность выдерживать любую разницу температур и простоту в монтаже.

Для систем с естественной циркуляцией теплоносителя следует выбирать трубы как можно большего диаметра. Если этот показатель будет очень большим (около 8-10 см), можно даже не включать в систему радиаторы. Их роль на себя возьмут сами магистрали. Но, разумеется, использоваться такая схема может только в тех помещениях, где эстетике не придается особого значения, либо в очень небольших домах.

Расширительный бак

Это оборудование обязательно включается в систему отопления любого типа. Предназначен расширительный бак для компенсации скачков давления теплоносителя внутри системы. Для конструкций с естественным током воды обычно используются модели открытого типа. Устанавливаются они чаще всего на чердаке.

В системы отопления с принудительной циркуляцией монтируются более современные мембранные бачки. Устанавливают их рядом с котлом на обратной трубе.

Монтаж газового котла отопления

Сборка системы отопления этого типа производится следующим образом:

  • Котел отопления устанавливается в отведенном для него месте (или навешивается на стену, в зависимости от модели).
  • Монтируется дымоход. Сделать его можно в том числе и своими руками — согнуть из жести либо использовать старые водосточные трубы. Можно приобрести и готовый вариант дымохода в специализированном магазине.
  • Производится подключение котла к газовой магистрали. Самостоятельно эту работу по нормативам производить запрещается. Хозяевам дома придется вызвать специалистов.

Монтаж труб и радиаторов

После того как котел будет установлен, можно приступать к навешиванию радиаторов. Крепят их обычно под окнами. При этом стараются сделать так, чтобы расстояние от них до пола было не менее 7 см, до подоконника — 8 см. Между стеной и батареей должно оставаться хотя бы 3 см свободного пространства. Фиксируют радиаторы к стене на кронштейны.

Разводка труб своими руками должна производиться с учетом выбранного способа подсоединения батарей. При установке радиаторов в загородных домах чаще всего используется либо диагональное их подключение, либо нижнее. В первом случае обратная труба подсоединяется к нижнему патрубку батареи, а подводящая — к верхнему с противоположной стороны. Во втором — обе трубы подключаются снизу. Собственно сама операция врезки производится согласно инструкции, приложенной к выбранному типу радиатора. На каждую батарею в обязательном порядке устанавливается кран Маевского либо какое-нибудь другое аналогичное устройство.

Как включить в схему циркуляционный насос

Этот конструктивный элемент может устанавливаться непосредственно на этапе сборки системы либо врезаться в уже существующую конструкцию с естественным током воды. В последнее время в продаже появились насосы, устанавливать которые можно как на обратную, так и на подводящую трубу. Однако стоят они довольно-таки дорого. Поэтому большинство хозяев загородных домов предпочитает приобретать менее выносливые модели старого образца. Поскольку повышенные температуры последние переносят не слишком хорошо, устанавливают их строго на обратную трубу на байпасе с тремя кранами. Перед самим насосом при этом в обязательном порядке монтируется фильтр очистки теплоносителя.

Опрессовка

После того как радиаторы и насос будут подключены, на обратную трубу устанавливают расширительный бак. В самой нижней точке магистрали врезают спусковой кран. Затем трубы подключают к соответствующим патрубкам котла. Заканчивают монтаж отопления своими руками опрессовкой с использованием глубинного насоса. В случае обнаружения протечек проблемные места герметизируют. После устранения неполадок (если они будут выявлены) систему можно начинать эксплуатировать.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Монтаж двухтрубной системы отопления дома


Монтаж двухтрубной системы отопления дома имеет одну конструктивную особенность – это подведения теплоносителя к радиаторам по одной трубе и отведение его по другой.

По сравнению с однотрубной системой отопления двухтрубная имеет ряд достоинств среди которых можно выделить следующие:

  • Жидкость во всех батареях имеет одинаковую температуру.
  • Если установить на радиаторе термостат можно регулировать температуру для каждой комнаты отдельно.
  • Требуется небольшое рабочее давление, а значить можно установить циркулирующий насос меньшей мощности.
  • Двухтрубную систему можно смонтировать в доме с любым количеством этажей.
  • При установке запорных кранов на подводящей трубе можно производить обслуживание радиаторов без отключения всей системы отопления.

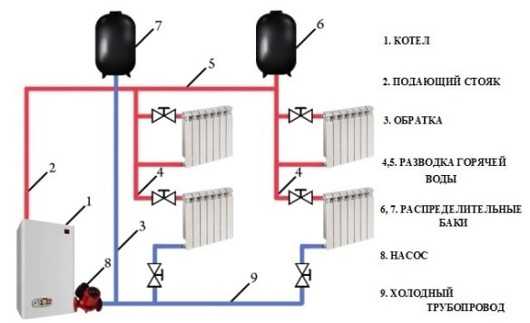

Закрытая система водяного отопления двухэтажного дома

Некоторые владельцы квартир и домов считают: двойное количество труб недостатком такой системы. Однако, если учесть что трубы применяются меньшого диаметра, запорная арматура и соединительные элементы также используется меньших размеров и если все это перевести в деньги – расход практический такой же как и в однотрубной системе.

Разновидности двухтрубных систем отопления

От того какого типа расширительный бачок применяется при установке двухтрубной системы отопления дома, системы разделяются на закрытые и открытые. В настоящее время наиболее применимы закрытие системы с расширительным бачком мембранного типа, позволяющий в качестве теплоносителя применять технические жидкости, продлевающие срок службы всей отопительной системы.


По своему расположению двухтрубные системы бывают:

1. Вертикальные с подсоединением батарей отопления к вертикальному стояку. Применяются с успехом в домах с несколькими этажами, так как позволяет подключать к вертикальной трубе каждый этаж отдельно. Кроме того, такое расположение исключает завоздушивание в процессе работы системы отопления.

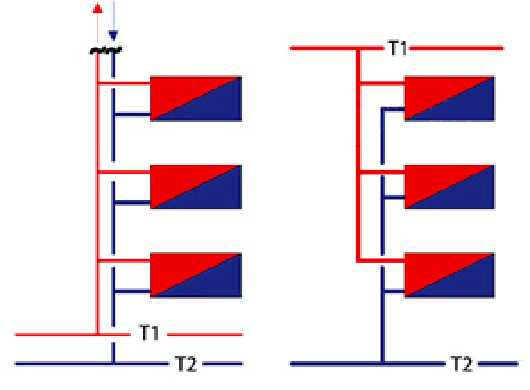

Вертикальная двухтрубная система отопления

2. Горизонтальные двухтрубные системы отопления, применяемые в одноэтажных домах с малой площадью. Развоздушивание в таком варианте удаляются с применением крана Маевского.

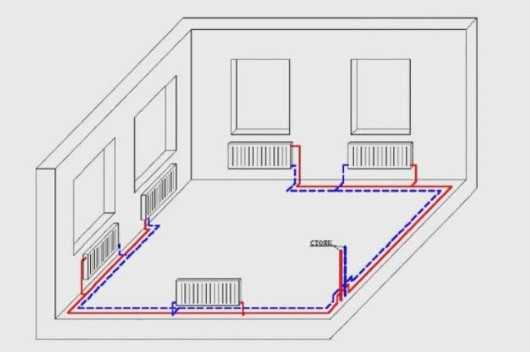

Горизонтальная двухтрубная система отопленя

По виду разводки двухтрубные системы отопления делятся на такие конструкции:

  • С нижней разводкой где подводящая труба прокладывается в подвале либо в подпольном пространстве. В этом варианте отводящие трубы следует устанавливать еще ниже подводящих.

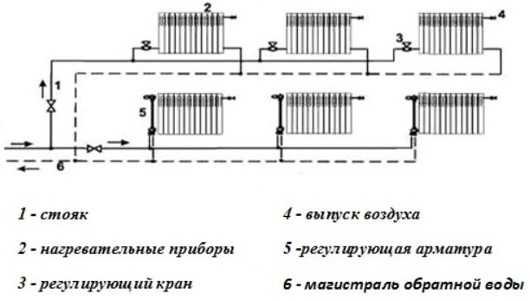

Двухтрубная система отопления: нижняя разводка

  • Верхняя разводка предполагает размещение подводящей магистрали в верхней части здания где в самой высшей точке монтируется расширительный бачок. Для монтажа системы с верхней разводкой необходимо наличие отапливаемого чердака.

Двухтрубная система отопления с верхней разводкой

Установка двухтрубной системы отопления

Установка двухтрубной системы отопления дома или квартиры следует начинать с расчета всей конструкции и приобретения комплектующих изделий. Сам процесс монтажа осуществляется в следующей последовательности:

  • Прежде всего устанавливается отопительный котел как отправная точка всей системы. Лучшим вариантом будет если его установить в отдельном специально оборудованном помещении.
  • Монтируется циркулирующий насос.
  • Устанавливаются трубы тепломагистрали.
    Подсоединяются радиаторы.
  • Для проверки герметичности всех соединений производится опрессовка системы отопления, то есть нагнетается в магистраль с помощью компрессора воздух под большим давлением.

remontzhilya.ru

как создать с нуля автономную систему обогрева дома

Содержание статьи:

Теплый уютный дом – мечта всех владельцев частных усадеб. Эффективный обогрев в холодное время года зависит от массы условий, начиная от качества теплоизоляции здания и заканчивая соответствием мощности котла площади помещений. Ключевой фактор успешного решения непростой задачи – грамотный и профессиональный монтаж систем отопления. Признак высококлассного выполнения работ – беспрепятственная подача теплоносителя в радиаторы и оперативная «обратка» без застоя воды в трубах.

С чего начинают монтаж отопительной системы

Прокладка любых коммуникаций в доме или квартире – достаточно сложная инженерная задача. Качественное выполнение работ невозможно без точных первоначальных расчетов, в ходе которых определяют основные параметры будущей миниатюрной теплосети:

  • вычисление отапливаемой площади;
  • определение необходимой мощности котла и количества радиаторов в комнатах, секций в каждом из них;
  • обоснование для монтажа дополнительных систем обогрева – хозяйственных и вспомогательных помещений, лестниц, зимнего сада, веранды и т.д.;
  • расчет необходимого количества расходных материалов.

Рациональнее всего при строительстве или ремонте совместить монтаж систем отопления, водоснабжения и канализации. В целом они составляют сеть внутридомовых коммуникаций и связаны между собой. Поэтому стоит изначально продумать, где будет установлено оборудование, проложены трубы, сделаны технологические колодцы. В дальнейшем предусмотрительный шаг убережет от досадных накладок во время налаживания коммуникаций и неприятных сюрпризов в процессе эксплуатации.

При необходимости водяной теплый пол также включают в общую систему отопления

Что лучше: естественная или принудительная циркуляция теплоносителя

Особое внимание уделяют выбору принципа обогрева по типу циркуляции теплоносителя:

  • естественный;
  • принудительный.

Первый способ используют все реже, т.к. он нерационален и доставляет массу хлопот при монтаже системы отопления. Базовое условие – расположение котла ниже уровня коммуникаций. Так создается давление для поступления воды в теплосеть. Мягко говоря, это не очень удобно и требует проведения дополнительных работ по установке котла на нужном уровне и в определенном месте. Сами трубы прокладывают под углом, и здесь важно рассчитать оптимальный градус наклона.

Гораздо разумнее предпочесть систему с принудительной циркуляцией теплоносителя. Давление в этом случае обеспечивается за счет включения в общую цепочку электрического насоса. Вода равномерно заполняет трубы, и, независимо от удаленности от котла, температура нагрева радиаторов одинакова – жидкость просто не успевает остывать. Кроме того, с целью оптимизации расходов на тепло возможна установка регуляторов мощности подачи воды для каждого радиатора.

Также специалисты рекомендуют остановить выбор на закрытой системе отопления.

ВАЖНО ЗНАТЬ: Монтаж системы отопления своими руками стоит выполнять только при наличии практического опыта проведения подобных работ.

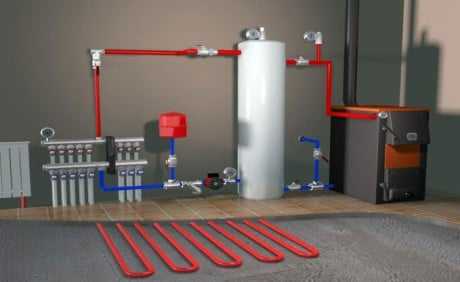

Современная система отопления – сложная инженерная конструкция

Как подготовиться к проведению монтажных работ

После того как разработана и принята схема будущих коммуникаций, приступают к реализации практической части устройства внутридомовой отопительной сети. Основные компоненты будущей системы, как правило, следующие:

  • нагревательный котел, работающий от различных энергоносителей: газ, электричество, твердые или жидкие виды топлива, комбинированное устройство;
  • циркулярный электронасос, предназначенный для поддержания давления в сети;
  • расширительный бак для накопления излишков теплоносителя;
  • радиаторы отопления – количество и мощность определяются в зависимости от площади помещения;
  • трубы – в настоящее время для монтажа систем отопления и водоснабжения используют полипропиленовые изделия, однако они разнятся по своим свойствам, и нужно покупать предназначенные для обогрева;
  • фитинги, краны, фильтры коллекторные распределители – дополнительные элементы, с помощью которых осуществляется соединение всех составляющих домашней теплосети.

Помимо данного оборудования и расходных материалов потребуются металлические трубы – короткие фрагменты для прокладки в стенах, а также углошлифовальная машинка, перфоратор иди дрель с ударным механизмом. Кроме того, придется запастись набором ключей, в том числе разводным и газовым, не забыть о наборе других слесарных инструментов.

ВАЖНО ЗНАТЬ: Для достижения лучшей теплоотдачи мастера советуют приобретать алюминиевые или биметаллические радиаторы.

Для монтажа радиаторов и прокладки коммуникаций придется запастись специальным инструментом и терпением

Какую схему прокладки коммуникаций выбрать

На этапе выбора оборудования и расходных материалов окончательно определяются со схемой монтажа системы отопления дома. Возможны два варианта – однотрубная и двухтрубная. В первом случае цепочка представляет собой последовательное соединение труб и радиаторов. Под давлением в сеть подается теплоноситель, заполняет систему и возвращается обратно. Прокладка и соединение таких коммуникаций намного проще, чем работа с двухтрубной схемой. Однако имеются существенные недостатки:

  • неравномерный нагрев радиаторов – чем дальше от котла, тем холоднее батарея;
  • невозможность индивидуальной регулировки температуры в каждом радиаторе – так можно экономить энергоносители и устанавливать режим, оптимальный для того или иного помещения.

Двухтрубный монтаж системы отопления частного дома учитывает данные параметры. При такой схеме теплоноситель подается на каждый радиатор, и от батареи идет обратный отток теплоносителя к котлу.

Однотрубная сеть подойдет для небольших домов, где потери тепла в процессе движения теплоносителя по цепи будут невелики. А вот для зданий площадью более 100 кв. м или двух- трехуровневых домов такой метод обогрева не подойдет и будет малоэффективным.

ВАЖНО ЗНАТЬ: На радиаторах обязательно предусматривают краник Маевского – он необходим для выпуска воздуха, попадание которого возможно внутрь коммуникаций.

Для удобства желательно установить трубы коллектора разных цветов – красные обозначают подачу теплоносителя, холодные – обратку

Как правильно выполнить монтажные работы

Монтаж системы отопления в частном доме выполняют в четкой последовательности. Нарушение порядка работ чревато серьезными переделками или вовсе выходом из строя дорогостоящего оборудования. Схематично процесс можно представить следующим образом:

  • установка и подключение отопительного котла;
  • навешивание радиаторов на заранее подготовленные кронштейны;
  • прокладка труб;
  • монтаж расширительного бака системы отопления и циркулярного электронасоса в отведенных для этих целей местах;
  • соединение всех компонентов в единую цепь с помощью фитингов и других дополнительных элементов;
  • осуществление пуско-наладочных работ.

При двухтрубной схеме также выполняется монтаж коллекторной системы отопления – распределительного устройства с выводами для подключения труб и различных отопительных приборов. Это своего рода «щиток», который упорядочивает все соединения.

Стоит отметить, что еще на этапе проектирования дома или реконструкции при капитальном ремонте желательно выделить для установки котла и отопительного оборудования отдельное помещение – миникотельную. Все устройства будут сконцентрированы в одном месте и защищены от постороннего вмешательства. Также это важно с точки зрения пожарной безопасности.

ВАЖНО ЗНАТЬ: Объем расширительного бака должен составлять не менее 10% от общего объема всех отопительных приборов.

Расширительный бак – неотъемлемая составляющая домашней теплосети

Как избежать ошибок при установке отопительного оборудования

Ошибки при монтаже системы отопления – распространенное явление, если за дело берутся люди, не имеющие достаточного опыта. Лучший способ не допустить просчетов при составлении сметы,  проектировании схемы и на этапе установки оборудования – обратиться к мастерам своего дела. В этом случае затраты на работу профессионалов станут надежными инвестициями в беспроблемную и долговечную эксплуатацию системы.

Можно долго штудировать пособия и пытаться разобраться, как самому смонтировать систему отопления. А можно положиться на тех, кто уже стал настоящим гуру своего дела. Специалисты квалифицированно выполнят необходимые расчеты, разработают практические рекомендации по размещению оборудования, окажут содействие в приобретении котла, труб, радиаторов и фурнитуры.

В конечном итоге затраты будут оптимизированы, а качество работ превзойдет все ожидания. Но самое главное – в дом придет тепло, и в нем будет комфортно даже в самую лютую стужу.

Видео: основные ошибки монтажа системы отопления

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Как производится монтаж системы отопления своими руками

В этой статье рассмотрим:
Монтаж отопления в частном доме: котельное оборудование
Монтаж отопления своими руками: магистральные трубопроводы

Монтаж систем отопления: радиаторы
Дополнительное оборудование, необходимое для монтажа систем отопления

Тепло в доме – это одна из составляющих комфортной обстановки – каким бы роскошным ни был интерьер холодного помещения, долго вы в нем находиться не сможете. Именно поэтому при строительстве дома уделяется так много внимания отопительной системе. Обогрев дома – это не только необходимые для проживания человека условия, это еще и гарантия сохранности здания на протяжении долгого времени. Бесконечные циклы промерзания и прогревания стен способны достаточно быстро разрушить строение. Именно о том, как выполняется монтаж систем отопления своими руками, пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы ознакомимся с принципами работы водяного отопления, его основными составляющими и наиболее применяемыми при строительстве частных домов схемами монтажа.

Монтаж систем отопления своими руками фото

По большому счету, все существующие на сегодняшний день системы водяного отопления имеют один принцип работы. Котел нагревает теплоноситель до необходимой температуры и посредством циркуляционного насоса или естественных законов природы отправляет его по трубопроводам к радиаторам (батареям), которые, в свою очередь, отдают тепло окружающему нас воздуху, а остывший теплоноситель возвращается к котлу для прохождения очередного цикла нагрева.

Из вышесказанного можно вывести три основные составляющие любого водяного отопления. Соответственно, монтаж системы отопления частного дома мы условно разобьем на такое же количество этапов:

  1. прокладка трубопроводов в соответствии с необходимой схемой;
  2. установка радиаторов и батарей;
  3. монтаж котла.

Все эти отдельно взятые участки системы являются одинаково важными и работать друг без друга просто не в состоянии.

Система отопления своими руками фото

Монтаж отопления в частном доме: котельное оборудование

Котел можно назвать сердцем системы, от стабильности работы которого зависит абсолютно все. На сегодняшний день их придумали много, и отличаются они двумя основными параметрами – это используемый для подогрева воды теплоноситель и мощность котла. Именно на эти факторы необходимо обратить внимание при выборе котельного оборудования. Если с используемым типом теплоносителя все более или менее понятно (котел может нагревать воду за счет газа, электричества, ДТ, бензина, дров), то с его мощностью следует разобраться подробнее, поскольку именно от нее зависит способность котла отапливать ту или иную площадь помещения.

Как правило, мощность современных нагревательных приборов исчисляется в киловаттах. Не будем заострять внимание на цифрах, разберемся только с принципами определения возможностей котла. Возьмем, к примеру, газовый нагреватель мощностью 24кВт – такой котел при стандартной высоте перекрытий 2,5м в состоянии качественно обогреть помещение общей площадью до 240кв.м. Если речь идет о котле мощностью 12кВт, то соответственно он предназначен для отопления площади в 120кв.м, 36кВт – 360кв.м.

Выбор котла для монтажа системы отопления

Кроме вышеописанного, современные котлы могут иметь один или два нагревательных контура, которые обеспечивают не только работу отопления, но и снабжают дом горячей водой, а также встроенный циркуляционный насос, назначение которого заключается в том, чтобы уйти от принципов естественной циркуляции теплоносителя и дать возможность создать скрытую систему трубопроводов. Все это очень удобно, но эти ноу-хау делают отопительную систему зависимой от электрической сети – если на какое-то время исчезнет электроэнергия, система работать не будет. В этом отношении отопление с естественной циркуляцией выглядит намного работоспособнее.

Монтаж отопления своими руками: магистральные трубопроводы

Трубопроводы – это «кровеносные артерии» любой водяной отопительной системы. О них упомянем вкратце. Выбор материала для прокладки трубопроводов на сегодняшний день не такой уж и большой – это полипропиленовые трубы, металлопластиковые и медные. А вот металл, в силу своей неспособности противостоять коррозии, практически не используется.

Монтаж труб отопления в частном доме может осуществляться несколькими способами – это однотрубная или двухтрубная линейная система, которая применяется для отопления одноэтажных строений и стояковая система для обогрева высотных зданий. В большинстве случаев, если речь идет о монтаже отопления двух и более этажных зданий, то применяется смешанная система трубопроводов – стояки обеспечивают подачу теплоносителя на этажи дома, а линейные магистрали к отопительным приборам. Такой монтаж системы отопления позволяет качественно, а главное равномерно, распределить теплоноситель между всеми его потребителями.

Монтаж системы отопления частного дома фото

Монтаж систем отопления: радиаторы

Как известно, батареи – приборы, позволяющие осуществлять теплообмен между носителем тепловой энергии и окружающим их воздухом. На сегодняшний день такие теплообменники производятся в нескольких видах – это привычные для всех нас чугунные батареи, алюминиевые, стальные или биметаллические радиаторы и конвекторы. Все эти приборы имеют практически одинаковый коэффициент теплоотдачи и с поставленными перед ними задачами справляются на все 100%.

Подходя к вопросу монтажа батарей отопления своими руками, особое внимание необходимо уделить выбору этих приборов. Дело в том, что кроме коэффициента теплоотдачи, применяемые для их изготовления материалы обуславливают и другие свойства этих теплообменников. К примеру, алюминиевые радиаторы – они не предназначены для работы под высоким давлением. Такой тип радиаторов отлично показал себя при работе в небольших системах индивидуального отопления, для работы которых используется давление до 3Атм. В высотных зданиях, где применяется высокое давление теплоносителя (до 6Атм), они долго не прослужат – в этом отношении намного перспективнее выглядят биметаллические или чугунные радиаторы.

Если вести речь о стальных конвекторах или радиаторах, то их бичом можно назвать коррозию. Если вы их устанавливаете на индивидуальную систему отопления, жидкость с которой сливаться будет редко, то этот вариант еще подойдет, а вот в центральном отоплении, в котором отсутствие воды в летний период гарантированно, они не прослужат и пяти лет.

Монтаж систем отопления своими руками фото

Дополнительное оборудование, необходимое для монтажа систем отопления

Если вы считаете, что для монтажа полноценной отопительной системы приобрести котел, трубопроводы и батареи будет достаточно, то вы глубоко заблуждаетесь. Чем выше строение, тем больше понадобится дополнительного оборудования. К примеру, чтобы обеспечить возможность регулирования температуры в помещении, не спускаясь в топочную, на каждую батарею понадобиться установить терморегуляторы или, в крайнем случае, регулирующие и отсекающие краны. Чтобы обеспечить поддержку давления в системе на длительный период, тем самым уменьшив вмешательство человека в ее работу, понадобится расширительный бак. Для обеспечения подачи теплоносителя на верхние этажи дома необходимо смонтировать распределительные гребенки и обустроить их отдельными, вспомогательными циркуляционными насосами.

Дополнительное оборудование для монтажа отопления

В общем, монтаж систем отопления является сложным процессом, который требует немалых знаний. По большому счету, без специалистов в этом деле обойтись сложно, но для любителей все делать своими руками на страницах этого сайта мы постараемся полностью раскрыть тему монтажа отопительных систем от начала и до конца.
