Установка светильников своими руками: потолочные, настенные, встраиваемые

«Да будет свет!» — сказал электрик и отключил все провода. Да, это банальная ситуация, которая может произойти с каждым, если теоретических знаний и практических умений недостаточно, чтобы качественно выполнить действия по установке осветительных приборов.  Освещение современных квартир не ограничивается классической люстрой. Многообразие светильников впечатляет сознание и радует воображение покупателей, а процесс их установки «заводит в тупик».

Светильники различных конструкторских модификаций требуют индивидуального подхода к их установке. Мощность изделия, количество и их место в интерьере – все это важные критерии для верной установки и правильного подключения светильника к электропроводке.

Внимание! Приступая к монтажу светильника, не следует забывать о правилах техники безопасности при работе с электричеством.

Небольшой ликбез

Любой прибор освещения, независимо от фирмы-производителя, типа и предназначения, всегда включает в себя две основные части:

  • лампу электрическую;
  • арматуру.

Это, пожалуй, единственный постулат, который объединяет все светильники между собой. Все остальные качественные характеристики разнятся по:

Отражатель, его корпус и элементы крепления – эти составляющие прибора также различны и определяются исключительно фирмой-производителем.

Процесс установки светильника – дело ответственное и опасное, но это не означает, что только профессиональный мастер способен произвести установку прибора. Можно самостоятельно в домашних условиях установить светильник своими руками, если придерживаться инструкций, последовательного алгоритма действий и рекомендаций специалистов.

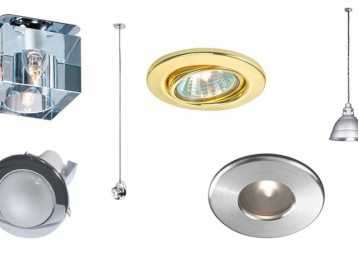

По месту локализации осветительные приборы подразделяют на:

Важно знать! Содержательные акценты инструкции по установке и монтажу изделия освещения напрямую связаны с местом закрепления прибора.

Настенный светильник: устанавливаем, подключаем



Миссия настенного осветительного прибора – местное освещение какой-либо зоны в комнате или акцентирование светопотоков на предмете. Выглядят такие приборы эффектно и привлекательно, создавая в доме спокойные, романтические и релаксирующие потоки света.

Определив место для монтажа, желательно предварительно расположить электрокабель внутри стены. Его можно расположить в штрабе или за гипсокартоном.

Алгоритм практических действий

1.  Перед началом электрических работ необходимо обесточить кабель:

2. Изучите инструкцию, предлагающуюся к комплекту осветительного прибора и согласно предложенной схеме, разберите светильник;

3. Корпус осветительного настенного прибора со специальными отверстиями для крепления светильника приложите к стене в месте, где планируете его установить;

4. Карандашом отметьте отверстия;

5. Отложите корпус прибора в сторону;

Внимание! Если корпусная часть имеет некруглую форму, его обязательно необходимо выровнять по профильному уровню перед тем, как начать разметку. В противном случае висеть прибор будет неровно.

6. С помощью перфоратора (если стена кирпичная или бетонная) или дрели (если стена газобетонная или гипсокартонная) оформите отверстия, учитывая и глубину, и диаметр используемых крепежных элементов.

  • если стена кирпичная или бетонная, подойдут дюбели
  • если стена гипсокартонная или имеет вид пластиковой панели, крепится прибор с помощью молей;
  • легко делаются отверстия перфоратором, если стена изготовлена из кирпича или бетона;
  • в случае, если стены гипсобетонные или газобетонные, используют обыкновенную дрель.

7. Зафиксируйте основание (корпус) прибора на стене;

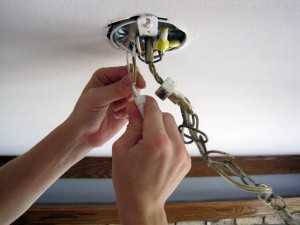

8. Подключите осветительный прибор к электрической сети, используя клеммник. Он размещается внутри светильника;

9. Проверьте работу после подключения.

Полезно знать.Напряжение настенных бра должно быть рассчитано на 220 Вт. Если же случилось так, что напряжение значительно ниже, необходимо будет предусмотреть скрытое размещение блока питания, необходимого для его качественной работы.

Правила установки потолочных светильников

Подготовительный этап

  • Приступая к процессу монтажа, ознакомьтесь с видом прицепного крючка. Это важно! Ведь тип прицепного крючка различен и зависит от вида потолочного покрытия. Учитывая факт, что производители не включают в комплектование несколько видов крючков, следовательно, покупать его придется самостоятельно;
  • обязательно под прицепной крючок купите сверла и дюбели. Они должны идеально совпадать по размеру;
  • подготовьте инструменты: перфоратор, дрель.

Так выглядит крючок для монтажа подвесного светильника

Основной практический этап

  1. Просверлите отверстие под дюбель.
  2. Вкрутите крючок.

  3. Закрепите изделие.

На заметку

  • Зачастую в жилых домах из железобетона уже предусмотрены отверстия с готовыми крепежными элементами. Следовательно, этапы монтажа сокращаются;
  • если потолок из дерева, процесс монтажа идентичен в действиях;
  • потолочные подвесные конструкции требуют использование крючков специальной формы. Если же форма крючка – стандартная, то необходимо подкладывать шайбы.

Потолок подвесной гипсокартонный: нюансы монтажа светильника

  • При монтировании крючка в подвесное гипсокартонное полотно, следует фиксировать его короб из дерева или металла;
  • если такового короба нет, то можно монтировать его в обычный деревянный брус, размер которого 10 см2.

Совет. Желательно, чтобы крючок устанавливался еще на этапе монтажа подвесного каркаса. Такая особенность обусловлена тем, что так место подвешивания прибора освещения не будет совпадать с рейками потолочной конструкции.

Встраиваемые светильники: технология установки

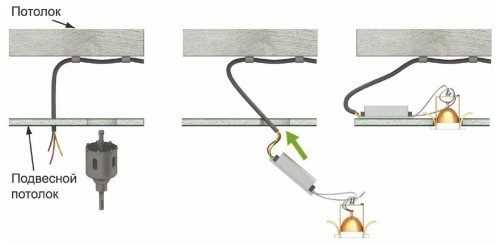

Встраиваемые осветительные приборы отличаются от предыдущих образцов совершенно иным установочным принципом.

Полезная информация. Для такого способа подачи света необходимо заранее подготовить отверстия в навесных потолочных конструкциях.

Схема-ответ «Как подключить точечный светильник?»

Простая схема, состоящая из источника питания, выключателя и непосредственно осветительного изделия абсолютно идентична по технологичности со схемами подключения стандартных образцов.

Точечные осветительные изделия предусматривают использование лампочек общей мощностью на 12 Вт.

Как крепиться светильник, если потолок натяжной?

Основные позиции

Внимание! Натяжной потолок легко повредить, поэтому предусмотрите возможность проделать отверстие, используя силы специалистов-монтажников натяжного полотна.

  • если принято решение делать отверстие самостоятельно, то перед процессом резки полотна, необходимо проложить в месте будущего отверстия армирующее кольцо;
  • когда клей полностью высох, можно приступать к резке с внутренней части кольца;

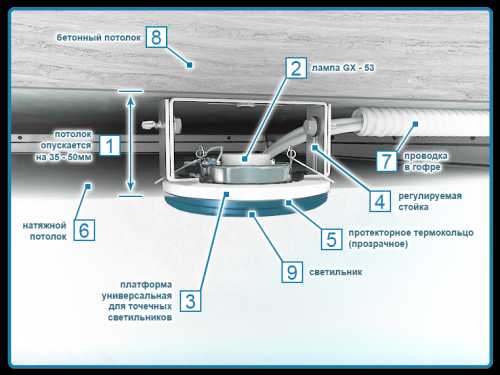

На заметку! Для подвесных, натяжных потолков предусмотрен крепежный крючок специальной формы, имеющий вид пластины. Если прибор освещения предназначен именно для таких потолков, то крепежные элементы находятся в комплекте.

Пошаговая инструкция

Подобный метод крепления светильников на потолок позволяет устанавливать как накладные, так и подвесные изделия и, неважно, бетонная ли это потолочная поверхность или подвесная конструкция.

  1. Подготовьте необходимые материалы и инструмент (дюбели, шурупы, отвертки, ключи, дрель).
  2. Под дюбели проделайте отверстия.
  3. Прикрутите планку шурупами.
  4. Используя гайки, болты и шурупы, проведите монтаж плафона.

Как видите, сложности имеются, но наличие качественно работающего инструмента, сопутствующие материалы и, конечно, сноровка приблизят к успешному результату. Главное – знать способы монтажа и правильно выбрать процесс установки под индивидуальный собственный случай. Если же сложности все-таки возникли, воспользуйтесь видео-советами или фотоотчетами «бывалых». Удачи!

Видео :

Монтаж точечного светильника

Монтаж светильника в натяжном потолке

bouw.ru

Светильники и светодиодная лента в деревянном потолке | Своими руками

Реклама

В одной из комнат дома обшил стены и потолок вагонкой. Так получилось, что старая люстра не вписывалась в обновленный интерьер. Решил использовать врезные светильники и диодную ленту.

Понадобилось: строганый брус сечением 50×20 мм, вагонка, крепежные металлические уголки, гвозди длиной 30 мм, стоповые (точечные) светильники 8 шт. 10 м диодной ленты, RGB блок питания для нее, и контроллер с пультом.

Сборка и монтаж

Из бруса собрал каркас размером 290×190 см — прямоугольную раму с двумя перемычками. Для соединения деталей использовал уголки и саморезы.

Раму зашил вагонкой длиной 300 см, поочередно прибивая доски одну задругой. Первую планку к каркасу крепил так, чтобы она выходила за внешнюю границу на 5 см. Получился щит размером 300×200 см.

Важно!

Первую перекладину нужно выставить по уровню, чтобы избежать перекоса, так как потом вся конструкция может получиться неровной.

Взял кастрюлю подходящего диаметра и, приложив ее к каждому углу, начертил окружности. Лобзиком по линии скруглил углы.

Разметил на щите места под точечные светильники, вырезал для них отверстия и установил приборы.


Читайте также: Монтаж светодиодных лент своими руками


Финальная часть

К каждому светильнику подсоединил провода и подвел их к распределительной распаечной коробке. От нее вывел провод для подключения к электропроводке.

Установил каркас щита между закрепленными на потолке уголками и зафиксировал его саморезами.

На заметку

Перед тем как начинать набивать вагонку, каркас нужно приложить к потолку и отчертить место его будущей установки (можно временно прикрутить его к потолку несколькими саморезами). По линии разметки прикрутить к потолку металлические уголки так, чтобы вторая их грань прилегала вплотную к каркасу, а затем снять раму.

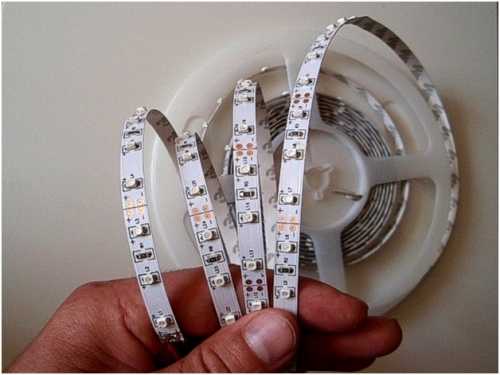

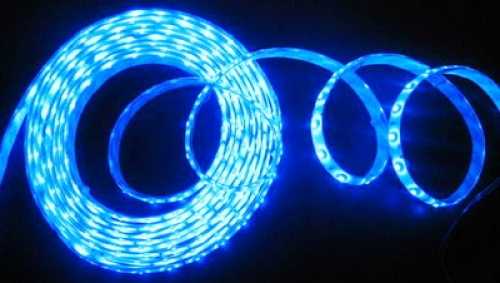

ПОДКЛЮЧЕНИЕ ЛЕНТЫ

Подсоединил блок питания к сети 220 В. От него два провода подключил к контроллеру. В последнем зафиксировал четырехжильный провод, а его свободный конец припаял к контактам ленты. Закрепил диодную полоску на получившейся между потолком и щитом «полке» (фото 1).

Кстати

1. Блок питания должен быть на 25% мощнее тока, потребляемого лентой.

2. Для подключения контроллера понадобится четырехжильный кабель, но если его нет, можно использовать две пары телефонного провода.

3. Для равномерного свечения лучше брать ленту не длиннее 5 м. Большая полоска может иметь неравномерное свечение. При необходимости можно взять несколько кусков.


Ссылка по теме: Меняем освещение на светодиодное – плюсы и минусы

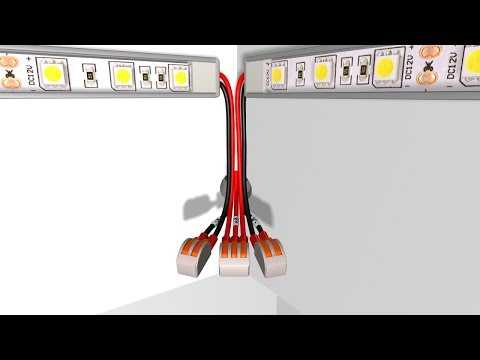

КАК ПРАВИЛЬНО ПОДКЛЮЧИТЬ СВЕТОДИОДНУЮ ЛЕНТУ – ВИДЕО

Как подключить светодиодную ленту (схема). Монтаж светодиодной ленты своими руками (видео)


Watch this video on YouTube

© Автор: Сергей Клоков. Фото автора

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Недорогой, современный и очень необычный светильник своими руками Необычный светильник из светодиодной ленты...
  • Подсветка для рассады своими руками (светодиодная) Светильник для рассады К дачному сезону...
  • Люстра из бутылок своими руками Как сделать люстру из бутылок...
  • Замена элементов питания в шуруповерте на новые своими руками (+ схема) ШУРУПОВЕРТ ЕЩЕ ПОСЛУЖИТ - РЕМОНТ...
  • Сигнализация для дачи из лазерной указки своими руками (+ схема) КАК СДЕЛАТЬ ДАЧНУЮ СИГНАЛИЗАЦИЮ СВОИМИ...
  • Подсветка (досветка) рассады своими руками Как сделать дополнительное освещение при...
  • Защита для трёхфазного двигателя своими руками (схема) Защита электродвигателя своими рукамиТрехфазный двигатель...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

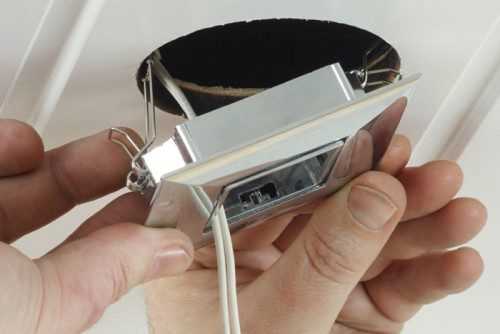

    Установка точечных светильников своими руками

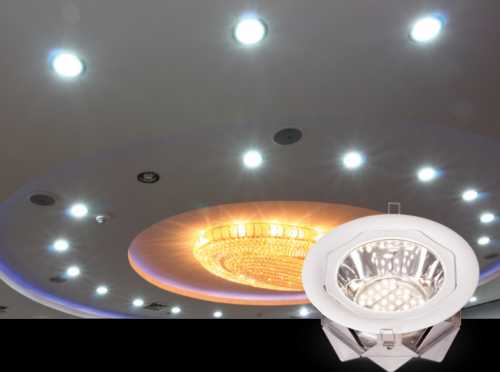

    Установка точечных светильников своими руками, вопреки расхожим мнениям, не является сложным электромонтажным процессом, занимает немного времени и не требует какой либо особой специальной подготовки. В данной статье подробно изложено пошаговое фото руководство по монтажу, прочитав которое, установка точечных светильников своими руками не вызовет у вас никаких вопросов и сложностей.

    Стоит отметить, что основным преимуществом точечных светильников, относительно других осветительных устройств, (люстры, настенные и потолочные светильники), является равномерное освещение всей площади помещения и практически полное отсутствие тени от предметов, что очень благотворно влияет на наше зрение.

    Существует много различных вариантов монтажа точечных светильников, в каждом из которых используются свои определенные марки проводов, методы их крепления к потолку,  соединения со светильниками и между собой. Так же светильники могут иметь различные лампы, например, на 12 вольт, где подключение выполняется через понижающий трансформатор тока, на 220 вольт, а так же очень большую популярность сейчас приобретают светодиодные лампы. В нашем примере мы рассмотрим вариант монтажа точечных светильников с лампами накаливания на 220 вольт, который является самым простым, безопасным, надежным и практичным.

    Что обязательно  нужно учесть пред началом монтажа?

    Как правило, львиная часть подвесных потолков монтируется из материалов подверженных горению, это  могут быть пластиковые панели, МДФ панели, все виды натяжных потолков, фанера или ДСП. В нашем примере, потолок выполнен из пластиковых панелей.

    Данный вид потолка относиться к особо горючим, поэтому следует особое внимание уделить противопожарной безопасности. Для данного случая это:

    • негорючие, жаростойкие провода
    • надежный метод соединения проводов между собой
    • правильный выбор мощности ламп, которые будут устанавливаться в светильники

    Требование к использованию негорючих проводов, относится ко всем видам подвесных потолков, особенно оно актуально при использовании в точечных светильниках ламп накаливания и галогенных ламп. Так как при их использовании идет сильный нагрев излучаемый лампой по обе стороны потолка. Провода постоянно подверженные сильному тепловому воздействию, должны выдерживать длительные температурные нагрузки, в противном случае возможно разрушение изоляции, короткое замыкание и пожар. Чем больше мощность лампы уставленной в точечный светильник, тем сильнее  нагрев, которому подвергаются провода.

    Выбираем провод

    Существует огромное множество негорючих или малоподверженных горению марок проводов, но нам нужно найти  соответсвующий конкретно нашим критериям:

    • не гореть
    • выдерживать длительное воздействие высоких температур

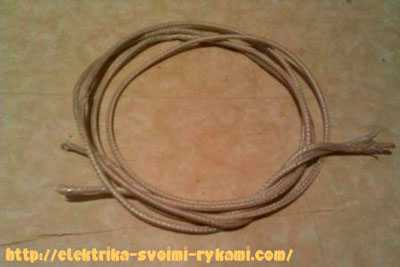

    Данными характеристиками в полной мере обладает провод марки РКГМ.

    Провод РКГМ - мягкий многожильный, медный провод, термостойкий, жаростойкий, негорючий.

    Имеет два изоляционных слоя:

    • наружный, состоит из стекловолоконной лакированной обмотки
    • внутренний, изготовлен из кремнийорганической резины особой прочности

    Температурные характеристики от -60 до +180 градусов Цельсия. В обширную область применения данного провода входят  бани и сауны, где нагрев воздуха и перепад температур достигают критических значений.

    Соединение проводов

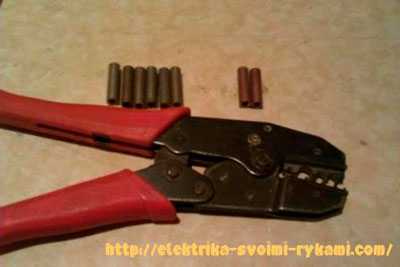

    Для соединения проводов между собой, используем обжимной ручной пресс и медные или медно лужёные гильзы.

    Для мягкого медного  провода, данный метод соединения является практически идеальным, конкуренцию которому может составить только пайка оловом.

    Если под рукой нет пресса, альтернативой ему могут служить электромонтажные плоскогубцы или кусачки, принцип работы которых ничем не отличается от принципа работы электромонтажного обжимного пресса.

    На каком расстоянии следует располагать точечные светильники на потолке

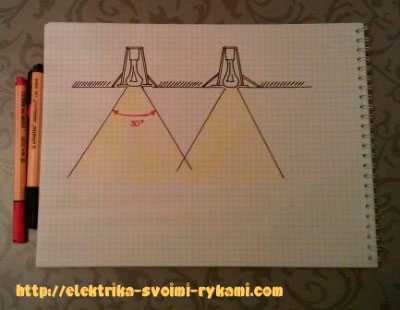

    Так как точечные светильники конструктивно устанавливаются во внутрь потолка,  они имеют ограниченный угол освещения, непосредственно возле светильника он составляет 30 градусов, а далее начинает рассеиваться.

    Для оптимального освещения, светильники нужно расположить таким образом, чтобы световые потоки, излучаемые ими, обязательно пересекались. Таким образом, достигается равномерное распределение светового потока.

    Например; при высоте потолка 2,5 метра светильники желательно разносить друг от друга не более 1 метра и не более 60 сантиметров от края стены .

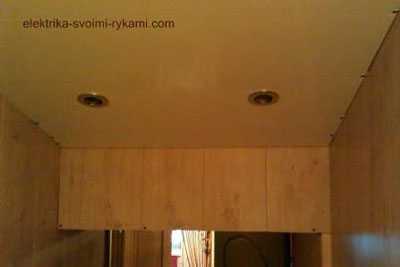

    Для наглядности и визуального представления того, как светильники будут располагаться на потолке, нужно сделать предварительную разметку. Выполним ее с помощью изоляционной ленты.

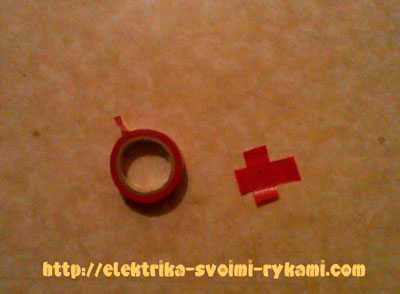

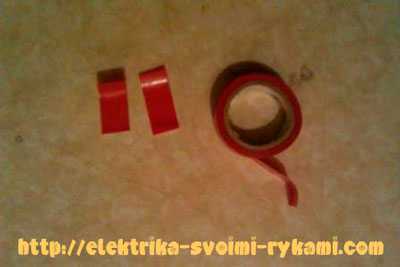

    Отрезаем от изоленты две небольшие полоски и наклеиваем друг на друга, так чтоб получился крест, который в нашем случае будет имитировать точечный светильник на потолке. Изготавливаем кресты по количеству светильников и наклеиваем их на потолок.

    Теперь мы имеем возможность взглянуть на всю картину целиком и посмотреть, как  точечные светильники будут выглядеть и при необходимости подкорректировать  места их расположения. После того, как крестики имитирующее точечные светильники равномерно распределены по потолку, необходимо выполнить точную разметку с применением рулетки.

    Делаем точную разметку светильников на потолке

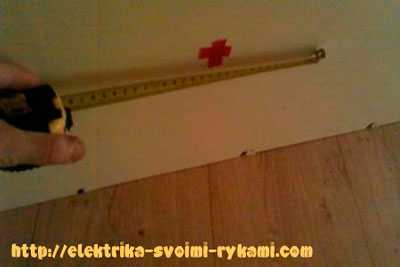

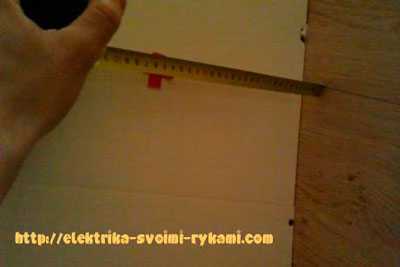

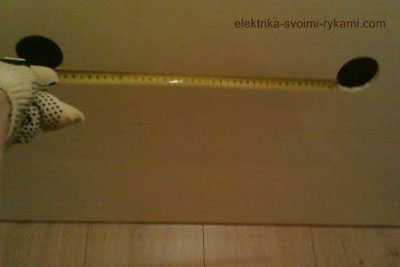

    Сначала отмеряем расстояние от стены до крайнего светильника. Далее  равномерно делим расстояние между остальными светильниками. При высоте потолка 2,5 м крайние точечные светильники, возле стен рекомендуется устанавливать на расстоянии не более 60 см, стена не должна остаться темной и не освещенной, между остальными не более 1 метра, для равномерного освещения световые потоки светильников должны пересекаться.


    Если потолок состоит из состыкованных панелей, как в нашем случае и место расположения светильника попадает на стык, сместите его немного в сторону. Если этого не сделать, то изготовлении отверстия под светильник с очень большой вероятностью могут повредиться две панели.

    Изготавливаем отверстия под точечные светильники

    Приступаем к изготовлению отверстия под светильники.

    Для его нам понадобится:

    • электрическая дрель или шуруповерт
    • коронка по дереву необходимого диаметра, у большинства светильников он равен 68 мм

    В нашем примере используется именно такая коронка, 68 диаметра.

    Здесь, все просто и понятно, вставляем коронку в дрель или шуруповерт и в заранее размеченных местах изготавливаем отверстия, высверливая кружки в потолке.

    А вот если коронки нет, тогда процесс изготовления отверстий будет более трудоемкий.

    Нам потребуется:

    • электрическая дрель или шуруповерт
    • тоненькое сверло по металлу или по дереву
    • канцелярский нож

    Для этого рисуем круг необходимого для установки светильника диаметра. Отмечу, что диаметр наружной части светильника, которая будет находиться на лицевой части потолка, не должен совпадать с отверстием. Отверстие должно быть немного меньше, иначе светильник просто провалиться вовнутрь потолка. Наружная юбка точечного светильника заходя в отверстие, упирается в лицевую часть потолка, а пружины, предназначенные для фиксации светильника, упираться во внутреннюю часть потолка. Таким образом светильник будет с двух сторон надежно прижат к потолку.

    Круг нарисовали, теперь тоненьким сверлом насверливаем отверстия по линии круга. Чем ближе будут отверстия друг к другу, тем легче будет выполнить отверстие. Для следующего действия нам потребуется канцелярский нож. С помощью ножа соединяем насверленные отверстия между собой, прорезая перемычки оставшиеся между ними. Получается круглое отверстие. Оставшиеся заусенцы удаляем ножом или напильником.

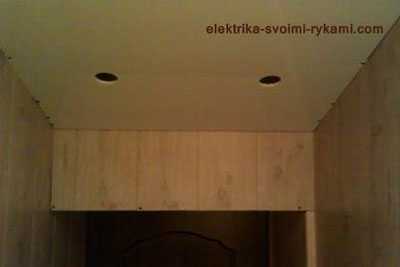

    И так отверстия все отверстия готовы, переходим к следующему этапу.

    Монтаж проводов

    Все точечные светильники, должны быть соединены между собой проводами, по ним будет производиться подача электроэнергии.

    Первым делом изготавливаем перемычки между светильниками. С помощью рулетки отмеряем расстояние между отверстиями.

     Прибавляем к полученному 40 сантиметров, по полученным размерам отмеряем провода и отрезаем. Нам потребуется два провода одинаковой длинны, один будет использоваться для подачи к светильнику ноля, другой для фазы.

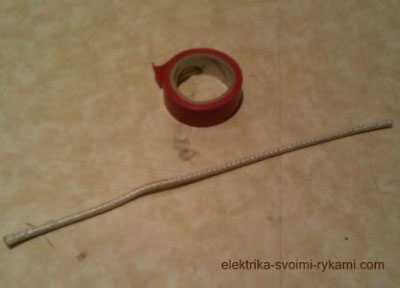

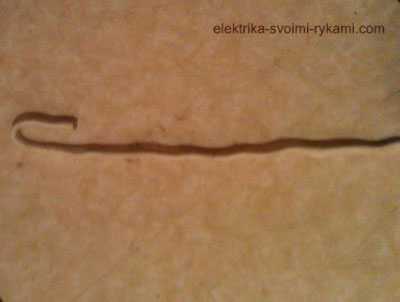

    Так как провод мягкий, с протяжкой  могут возникнуть проблемы. Для этого изготавливаем протяжку из  куска жесткого стальной или медной проволки крючок. С его помощью мы будем протягивать провода между отверстиями, которые мы изготовили под светильники. В нашем примере используется жесткий, медный, трехжильный провод, сечением 2,5 квадрата. Идеально для этих целей подходит провод марки ПВ1, сечением 6 квадрат.

    Максимально выравниваем наш провод протяжку, так что бы он был ровный и прямой, как антенна. Теперь, изготавливаем на одном из его концов крючок.

    Засовываем протяжку крючком в первое отверстие, так что бы его направление совпадало со вторым соседним и ловим в нем крючок провода протяжки. Если при протяжке возникают проблемы, можно сделать встречный крючок. Он изготавливается аналогично проводу протяжки, только имеет более короткий размер. Он запускается навстречу проводу протяжки и путем вылавливания цепляется за крюк протяжки, далее, в полной мере  просовывается между отверстиями.

    Теперь, на заранее подготовленных, отмеренных по размеру проводах, на одной из сторон, делаем небольшую петлю.

    Так как провод мягкий, петлю следует зафиксировать изоляционной лентой.

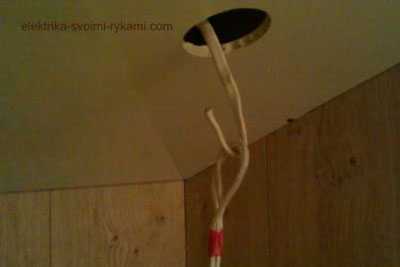

    Зацепляем петлю за крюк провода протяжки и очень легко протягиваем его внутри потолка вытягивая протяжку вместе с проводом.

    Аналогичные действия производим для всех светильников.

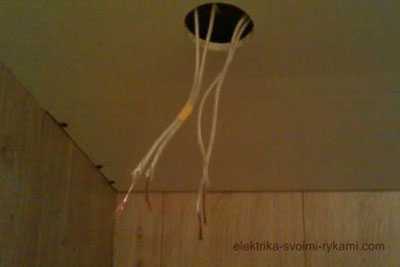

    Провода прокладываются шлейфом соединяя все светильники между собой по цепочке. Для наглядности рассмотрим все на нашем примере. На картинке представленной ниже имеются четыре провода. Две фазы и два нуля. На первый светильник должно придти питание, фаза с выключателя и ноль напрямую с распределительной коробки. Для конкретного примера, включение точечных светильников будет производиться одноклавишным выключателем, подробное описание принципа работы схемы и ее наглядное, пошаговое выполнения, при необходимости вы можете изучить в статье схема подключения одноклавишного выключателя света. С питающего провода должен подключиться первый светильник, дальше должна пойти перемычка (ноль и фаза) на следующий второй светильник. Где все выполняется по аналогии с 1 светильником, два провода питания ноль и фаза пришли с первого на второй светильник, два ушли на третий, плюс к этим проводам, в дальнейшем подключится точечный светильник под номером два. В конце статьи можно посмотреть схему подключения точечных светильников.

    Для простоты понимания сейчас на картинке ниже показаны только перемычки, два провода пришли (ноль и фаза), пусть это будет питание, его мы пометим желтой изолентой, и две жилы ушли (фаза и ноль) на второй светильник. Какой из проводов будет нулем, а какой фазой актуально только для светильников с резьбовым патроном, в нашем примере приведен именно такой. Для других видов патронов, как правило имеющих заводской патрон с уже заряженный проводами, это не принципиально. Исключения могут составить, только некоторые виды светодиодных светильников, на них должны нанесены быть обозначения контактов.

    Данная картинка должна повториться на всех светильниках, то есть во всех отверстиях, кроме последнего, там будет только питание, фаза и ноль, перемычка с предпоследнего светильника.

    В нашем примере примере будет всего два светильника.

    Внимание! Перед выполнением электромонтажных работ, следует позаботиться о безопасности их проведения. Поэтому, все соединения, жилы и провода, к которым будет производиться подключение, следует отключить от подачи элетроэнергии. После чего, в обязательном порядке, убедиться в отсутствии на них напряжения и только после этого, приступать к работе. Проверить наличие или отсутствие напряжения можно с помощью указателя напряжения, как это сделать детально описано в статье указатели напряжения, разновидности и инструкции по использованию.

    Подключение точечных светильников

    Теперь, приступаем  к подготовке светильников к монтажу. Отрезаем два одинаковых куска провода длинной 20 см, снимаем с двух концов изоляцию. С одной стороны 7 мм, с другой 5 см.


    Зачистка провода РКГМ имеет свои особенности, все дело в стекловолоконной лакированной обмотке, она очень плохо чиститься, лохматится и оставляет волоски стекловолокна, которые потом очень мешаются при соединении проводов между собой.

    Что нужно сделать, чтобы избежать этих трудностей.

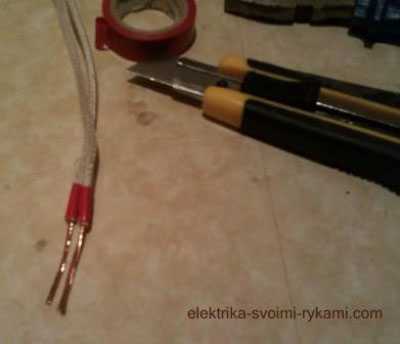

    Отрезаем необходимой длины провод, в нашем случае это 20 см, подготавливаем изоляционную ленту и нож.

    Отмеряем с двух сторон нужное расстояние, которое необходимо зачистить и наматываем изоленту вокруг провода. У нас эти размеры составляют 7 мм и 5 см.

    Далее, делаем надрез по краю изоляционной ленты вокруг провода, и снимаем изоляцию с провода. Ненужно слишком сильно надрезать изоляцию, так как повредятся тоненькие жилки и наш провод из сечения 1,5 мм, превратиться уже в 1 мм. Наша задача аккуратно обрезать стекловолоконную обмотку, вторая изоляция жилы, состоящая из кремнийорганической резины, снимается хорошо.

    После снятия изоляции с жилы провода изоляционную ленту, с той стороны, где мы зачистили 7 мм нужно снять, так как эта часть провода будет подключаться к светильнику. В эксплуатационном режиме, контакты точечного светильника подвержены длительному тепловому воздействию, особенно при использовании в светильниках ламп накаливания и галогеновых ламп. Некоторые виды изоляционной ленты , при воздействии на них тепла издают неприятный специфический запах.

    Другая сторона провода будет соединяться с проводами, которые мы протягивали между отверстиями для светильников, здесь, изоляционную ленту можно не снимать.

    Подключаем провода к контактам светильника. Как правило, точечные светильники бывают двух вариантов исполнения:

    1. Первые, с контактными клеммами, как в нашем примере.
    2. Вторые, с уже готовыми заводскими проводами, закрепленными на патроне. В этом случае провода уже имеют заводскую, негорючую и температуростойкую изоляцию.

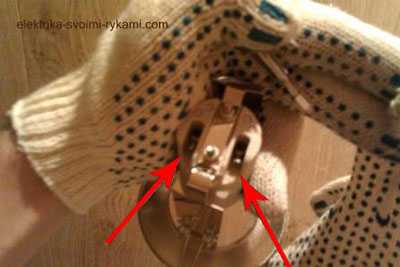

    Раскручиваем клеммные винты на патроне светильника, подготавливая контакты к подключению проводов.

    Теперь, уплотняем многожильную жилу провода, состоящую из маленьких тонких волосинок меди, для этого скручиваем их  пальцами рук в плотную косу, а затем подтягиваем плоскогубцами. Это делается для того, чтобы винт контактной клеммы зажал максимальное количество жилок. Вставляем провод  в клеммы и закручиваем винты, после чего убеждаемся, что жила хорошо зафиксирована в контактом зажиме, для этого тянем ее в противоположную от контакта сторону.

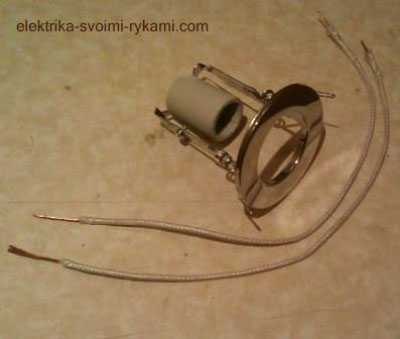

    В итоге всех проведенных манипуляций получается подготовленный к установке, заряженный проводами точечный светильник.

    Наш светильник имеет стандартный патрон с винтовой резьбой, который имеет два контакта, один идет на резьбу, второй соединен с центральным лепестком контактом, находящимся внутри патрона. При правильном подключении ноль должен находиться на резьбе, а фаза на лепестковом контакте внутри патрона. Это нужно для того, что бы при замене лам не попасть под напряжение, случайно коснувшись резьбы.

    Соединяем его с проводами питания.

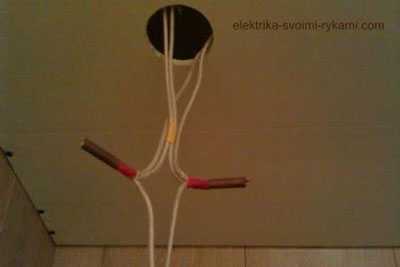

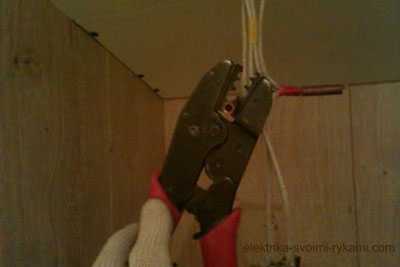

    Соединение жил будем выполнять методом опрессовки гильзами. Первым делом соединим нулевые жилы. Для этого берем по одной жиле с каждого направления, которые мы определили как ноль, одну с питающего провода, одну с перемычки, идущей на следующий светильник и одну со светильника. Соединяем их вместе скручивая между собой по часовой стрелке, сначала руками, затем плоскогубцам.

    По аналогии с нулевой скруткой соединяем фазную. Должно получиться две скрутки по три провода.

     Выполняя соединения проводов. Будьте внимательны! Не скрутите вместе фазу и ноль, иначе при включении выключателя возникнет короткое замыкание. У нас имеется два приходящих провода, два отходящих и два на светильник, на каждом из направлений, одна жила фаза, другая ноль.

    Для удобства дальнейшей опрессовки можно зафиксировать провода перед скруткой изолентой. После чего одеваем на скрутки гильзы. Они могут быть как медными, так и медно-лужеными.

    Сечение гильз определяется по суммарному сечению проводов. В нашем примере, для освещения, мы применяем провод РКГМ сечением 1,5 мм квадратных. Считаем: 1,5+1,5+1,5=4,5 мм, берем размер гильзы в сторону увеличения, что бы ее можно было свободно одеть на скрутку, ближайший размер 6 мм квадратных.

    Гильзы одеты. Теперь их необходимо обжать, для этого действия используется ручной пресс или плоскогубцы.

    Делаем два сжимания, в начале гильзы и в конце, от края нужно отступить 2-3 мм, иначе гильза может порваться.

    Откусываем, с помощью кусачек торчащие из гильзы жилки проводов и изолируем готовые соединения изоляционной лентой.

    Аналогично соединяем все остальные провода со светильниками.

    Светильники подключены, теперь, необходимо выполнить установку точечных светильников в отверстия на потолке. Прижимаем подпружиненные лапки к внутренней части светильника и аккуратно вставляем его в отверстие.

    Теперь, вкручиваем лампочки. Для нашего примера используются лампы накаливания мощностью 40 Вт каждая.

    При покупке ламп для точечных светильников обязательно обратите внимание на  наличие зеркального отражателя.

    Для ламп  накаливания и галогеновых ламп, применяемых на горючих материалах потолка (пластик, натяжные потолки), не следует использовать лампочки мощностью больше 40 Вт. Так как при использовании более мощных ламп возникает риск, под воздействием ее теплового потока, разрушить материал потолка. В качестве альтернативы лампам накаливания и галогеновых ламп можно использовать светодиодные лампы.

    Вкручиваем лампочки в светильники и включаем свет.

    Установка завершена. Все работает, включается и выключается. В данной статье мы подробно рассмотрели вопрос как подключить точечные светильники своими руками.

    Более подробно и наглядно про подключение и установку отдельных элементов электропроводки (розеток, выключателей, в том числе и выключателей с подсветкой, люстры, подвесного  светильника и вытяжного вентилятора ванной комнаты) здесь.

    Схема подключения точечных светильников 220 вольт, через одноклавишный выключатель

    Подключение двух светильников мы разобрали в статье, для большей наглядности и понятности ниже приведена схема подключения трех точечных светильников на напряжение 220 Вольт (без понижающего трансформатора тока).

    elektrika-svoimi-rykami.com

    Схема установки точечных светильников в потолок

    Применением точечных светильников добиваются равномерного распределения освещенности по потолочной поверхности. Тем самым, освещаются все предметы интерьера, находящиеся в том или ином помещении. Если использовать люстру либо бра, они вряд ли так качественно могут решить такую задачу. Местом установки люстры является центр потолка. Световой поток исходит практически из центральной точки, поэтому неизбежно будут иметь место тени.

    Виды точечных светильников

    Приборы для точечной подсветки можно условно классифицировать на такие виды:

    • модели накладного типа;
    • конструкции, которые встраиваются в потолок.
    Применение точечных светильников позволяет добиться равномерного освещения комнаты любой площади

    Фиксация накладных светильников осуществляется с помощью устройств, которые носят название «клипса». С их помощью можно проводить установку точечных приборов на кирпичные, гипсокартонные либо бетонные поверхности. В отличие от осветителей, которые встраиваются в потолок, их декоративная часть размещена снаружи. Вид таких светильников массивный, поэтому они не годятся для установки в помещении небольшого размера.

    Но есть у массивных накладных приборов и положительное качество. Их дизайн отличается большим разнообразием. Дизайнерская мысль настолько широко шагнула в этом направлении, что при выборе, как говорится, просто глаза разбегаются. Можно без проблем выбрать что-то подходящее в соответствии со своими вкусам и предпочтениями.

    В соответствии с типом конструкции светильники могут быть:

    1. с люминисцентными лампами;
    2. со светодиодами;
    3. с расположенными внутри галогенными приборами.
    Массивные накладные светильники больше подходят для освещения комнат значительной площади

    Модели светильников отличаются по своим эксплуатационным свойствам.

    Читайте также статью ⇒ Точечные светильники: как правильно выбрать?

    Люминисцентные источники света

    Положительным качеством, которым обладают люминесцентные приборы, является высокий показатель энергосбережения. В сравнении с лампой накаливания экономия может достигнуть 80%.

    Совет №1: Не следует забывать о том, что конструкция подобных ламп предполагает наличие ртутных паров. Конечно, концентрация их не столь высокая, но осторожность при работе с ними не помешает никогда.

    Галогенные лампы

    Устройства галогенного типа безопасны в экологическом плане и отличаются длительной эксплуатацией. Свет характеризуется яркостью и по спектру имеет максимальное приближение к естественному источнику. К тому же, с ними можно получить цвета в большом разнообразии.

    Но к энергосбережению такие приборы никакого отношения не имеют. Если кто-то решил сэкономить электроэнергию, то с их применением он этого не добьется. Если имеют место частые перепады напряжения, то такие конструкции быстро выходят из строя.

    Светодиоды

    В плане энергосбережения занимают лидирующее положение. Светильник с таким источником света имеет стеклянный или пластмассовый рассеиватель. Они могут быть белого цвета (холодные и теплые), а также для цветного варианта освещения (желтого, синего и красного цвета).

    Светодиодные светильники способны выдержать перепад напряжения величиной до 60 В. Что касается цены, то стоят они дороже всех.

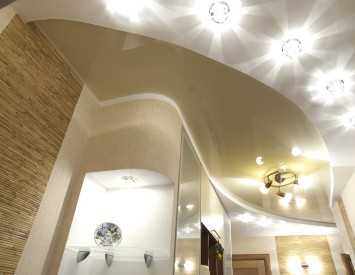

    Вариант украшения домашнего интерьера потолочными точечными светильниками в большой гостиной

    Установка светильников

    Выбор материала для монтажа

    При выборе лампы для установки необходимо следовать нескольким важным советам:

    1. Лампы должны сопровождаться светоотражающим слоем, местом расположения которого является нижняя часть цоколя.
    2. Мощность используемых ламп должна составлять не более 40 Вт. Иначе потолок будет элементарно греться, что не исключает возможности возгорания.
    3. Следует грамотно подобрать кабель. Потолок может быть выполнен из гипсокартона. Этот материал проявляет хорошую устойчивость к огню. Поэтому можно взять двухжильный или трехжильный провод.
    4. Если материал покрытия — пластик либо МДФ, то огнезащитных свойств у потолка нет. В подобной ситуации необходим провод РКГМ, имеющий высокие противопожарные характеристики.
    5. Соединительные элементы представлены клеммниками. Они имеются в свободной продаже в магазинах хозтоваров. При эксплуатации необходима проверка соединений дважды в год. Дело в том, что контакты могут сильно греться. Подобную ситуацию способны предотвратить медные линзы. Их репутация связана с долговечностью и надежностью крепежа. Места соединения подвергают изоляции, с использованием специальной ленты либо термоусадочной трубки.
    Крепление точечных светильников к потолочной конструкции достаточно сложное, но надежное

    Расположение точечных светильников

    Монтажные работы предполагают наличие определенных этапов, но начинать надо всегда с процесса планирования. Следует четко определить, где будут располагаться светильники. Данное обстоятельство имеет особую актуальность, если имеют место многоуровневые конструкции. Под уровнем понимаются отдельные осветительные контуры. Расположение светильников осуществляется так, что они должны находиться друг от друга в одном метре. Отступ от стеновых конструкций должен составлять 60 см.

    Существует несколько способов установки и пропуска питающего кабеля сквозь потолочную конструкцию

    В идеале их размещение не должно затрагивать каркасных элементов. Иначе конструктивные детали будут мешать закреплять световые точки.

    Совет №2: Во внимание принимается расположение декоративных элементов и других приборов, связанных с освещением. Если в планах одновременное использование всех точечных светильников, то они располагаются по разным сторонам.

    Разводка проводов

    Следующий этап установки точечных светильников связан с распределением проводов. Разместить их можно двумя способами:

    • Во время установки каркаса потолочной конструкции. При выполнении таких работ необходимо устройство отверстий, выведение проводных петель и подключение светильника.
    • Но бывает так, что когда устанавливается конструкция, подобная процедура упускается из вида. Тогда подводка кабеля осуществляется к первому отверстию, а уже от него он подводится ко всем остальным.

    Маршрут проводки кабеля определяется в соответствии с установкой приборов освещения. В каждой точке оставляется загнутая петля длиной до 15 см. Крепить к каркасной конструкции необходимо пластиковыми стяжками. Но не следует выполнять слишком плотное закрепление. Необходимо обеспечить небольшой провис провода. Это связано с тем, что кабель изменяет свою длину при нагревании или остывании.

    Подготовка отверстий

    Выполнение отверстий проводят корончатым сверлом. Им же проводится, например, формирование углубления для установки розеточной коробки. Отверстие получается ровное, что позволяет качественно установить осветительный прибор.

    Устройство отверстий для установки и пропуска проводов рекомендуется выполнять при помощи корончатого сверла

    Подключение

    Следующим этапом производства работ по установке точечных светильников является их непосредственное подключение:

    1. Из отверстия выводится петля провода.
    2. Петля оголяется и разрезается в месте изгиба.
    3. Для подключения одного осветительного прибора необходимо использование двух проводов длиной примерно по 10 см каждый.
    4. Конец, который имеют короткие проводки, подсоединяется к клемме. Другой конец скручивается с кабелем, осуществляющим питание.
    5. При выполнении подключения, не лишним будет сделать маркировку проводов:

    — РЕ – заземление;

    — N – ноль;

    — L – фаза.

    При подключении светодиодных точечных светильников необходимо маркировать каждый провод во избежание допущения ошибки

    Выполнение закрепления

    У приборов с потолочным креплением имеется две скобы, на которые выполняется крепление устройства. Скобы отгибаются и помещаются в отверстия.

    Попадание проводов под зацепы для прижимки осветительных приборов к потолку должно быть исключено. Когда все светильники смонтированы, осуществляется подключение основного питающего кабеля. Если используются низковольтные светодиодные приборы, то следует применять устройство понижения питания.

    Установка точечных светильников позволяет существенно снизить затраты на оплату счетов за электроэнергию

    Ошибки при установке

    Часто встречающейся ошибкой является применение для подключения кабеля с недостаточным количеством жил. Необходимо использовать как минимум 2-жильный провод.

    Еще одной ошибкой является крепление каждого светильника не на индивидуальную заводскую платформу, а на изготовленную кустарным способом «деревяшку».

    Нередко неопытные мастера устраивают соединение светильников проводами «внатяг», не оставляя возможности проводу растягиваться при изменении температуры в комнате.

    Также нередко встречается ошибка, связанная с использованием простых соединений не быстросъемными клеммниками, а простой изолентой. При этом невозможно добиться качественного и надежного соединения проводов между собой.

    Читайте также статью ⇒ Трековые подвесные светодиодные светильники

    Часто задаваемые вопросы

    Вопрос№1: Какую функцию выполняет кольцо, входящее в конструкцию светодиодного точечного светильника?

    Основное предназначение такого кольца — закрытие отверстия, необходимого для обеспечения беспрепятственного доступа к блоку питания системы светильников и питающим проводам.

    Вопрос№2: С чем связано требование, подразумевающее возможность быстрого снятия светильника?

    Светильники должны легко и быстро сниматься и устанавливаться для обеспечения их периодической чистки или замены.

    Оцените качество статьи. Нам важно ваше мнение:

    electric-tolk.ru

    Установка светодиодного светильника | Строительный портал

    Постоянное увеличение стоимости энергоресурсов, необходимость их экономии, актуальность сохранности окружающей среды подтолкнули человечество к использованию светодиодов в качестве источников света. Легкие в монтаже, удобные в использовании, не оказывающие негативного влияния на человека и природу в целом, они постепенно вытесняют еще недавно популярные компактные энергосберегающие лампы.









    1. Устройство светодиодного светильника
    2. Схема светодиодного светильника
    3. Как собрать светодиодный светильник?
    4. Монтаж светодиодного светильника
    5. Подключение светодиодного точечного светильника
    6. Как заменить точечную лампу в светильнике?



    Итак, чтобы понять преимущества светодиодных ламп, необходимо разобраться, из чего они состоят и какой у них принцип работы.

    Устройство светодиодного светильника

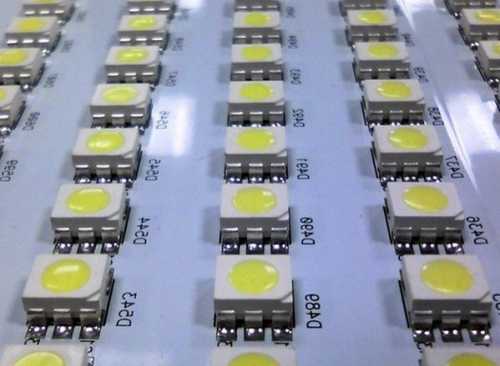

    Лампа состоит из набора светодиодов, которые соответствуют суммарной мощности лампы, управляющей схемы и корпуса с отражателем. Светодиодные лампы, предназначенные для бытового использования, оборудуются стандартным цоколем Е14 или Е27 для замены обычных ламп накаливания. Количество светодиодов может быть различно – от одного до нескольких десятков, включенных в одну цепочку и подключенных к управляющей схеме через блок питания.

    Так как светодиод при своей работе выделяет значительное количество тепла, его обязательно нужно охлаждать. Прекрасно справляются с отводом тепла радиаторы, к которым прикрепляются светодиоды. Следует обратить внимание, что в точке соприкосновения светодиода и радиатора должна использоваться специальная термопаста, обеспечивающая хорошую теплопередачу. В противном случае, при постоянном перегреве светодиода, его срок службы значительно сокращается.

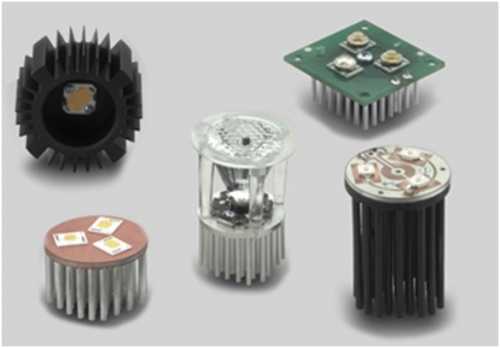

    На фото представлено несколько видов радиаторов для светодиодов.


    Схема светодиодного светильника

    Обычная схема управления светодиодами в светильнике выглядит так:

    На входе устанавливаются гасящий резистор и емкость – они исполняют роль понижающего блока питания. Далее, так как светодиоды питаются только постоянным током, устанавливается диодный мост, преобразующий переменное напряжение в постоянное. В представленной схеме все светодиоды соединены последовательно, но это не единственный способ их соединения. Такие «лампочки» можно соединить параллельно друг ко другу или смешанным способом, как показано ниже.

    Параллельное соединение светодиодов. Обязательно последовательно к каждой лампе должен присоединяться токоограничивающий резистор для предохранения светодиода от пробоя.

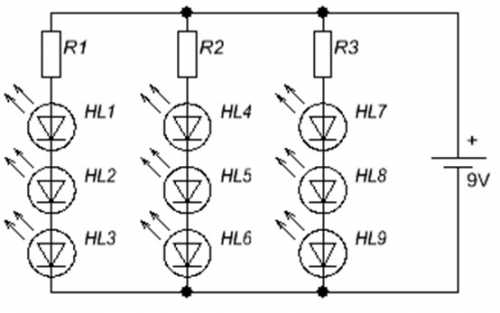

    Смешанное соединение светодиодов. В данном случае каждая группа из последовательно соединенных ламп соединена параллельно по отношению друг ко другу.

    Недостатком последовательного соединения является то, что в случае выхода из строя одного элемента цепи, вся сборка не сможет работать, так как в цепи образовался обрыв. Если светодиод не просто перегорит, а произойдет его пробой, то в таком случае цепь не прервется, но так как напряжение питания осталось неизменным, а количество потребителей уменьшилось, они все начнут работать с перегрузкой и, в конце концов, перегорят. Это касается и схем смешанного соединения. Наиболее надежная в этом случае параллельная схема подключения светодиодного светильника, даже если выйдет из строя половина ламп, он сможет продолжать выполнять свои функции, пусть и не в полную силу. Но такие схемы наиболее дорогие, поэтому используются достаточно редко.

    Как собрать светодиодный светильник?

    Благодаря современным технологиям и разнообразию светодиодов, которые продаются в электротехнических магазинах и строительных супермаркетах, собрать светильник из светодиодов не представляет большого труда. Для начала нужно определиться, какой вид освещения предпочтителен для выбранного помещения. Например, если это коридор в прихожей, то нет необходимости устанавливать точечные светильники, а будет более эстетично использовать светодиодную ленту, которую вполне можно смонтировать самостоятельно, приклеив ее по периметру потолка.

    Продается она полностью готовой к монтажу, с одной стороны ее конец закрыт заглушкой, предохраняющую контакты от окисления, а другая имеет выводные провода, которые присоединяются к блоку питания с соблюдением полярности. В зависимости длины ленты и, соответственно, ее мощности, необходимо подобрать блок питания (LED-драйвер), который бы смог питать всю цепочку без перегрузки. В одном метре такой ленты может быть размещено до 60 светодиодов. Как правило, выбирают блок питания, который имеет мощность на 10-15% выше номинальной нагрузки. Такие устройства крайне не рекомендуется закрывать в небольших нишах с ограниченной вентиляцией, так как LED-драйверы могут при своей работе выделять значительное количество тепла. Как вариант – использовать блоки питания с принудительной вентиляцией.

    Если для прихожей вполне пойдет светодиодная лента, то для зала или спальни она окажется слишком неэффективной в качестве основного освещения. Ее в больших комнатах применяют как подсветку, а основные светильники располагают на потолке или стенах для максимального комфорта. При планировании  светодиодного освещения нужно учитывать площадь комнаты, высоту потолков в ней, оттенки поверхности стен и, соответственно, мощность ламп. Когда весь комплект оборудования будет закуплен, приступают к сборке светильников.

    Для этого на радиаторе с нанесенной термопастой закрепляется светодиод. В случае, если площадь радиатора позволяет отводить тепло от нескольких ламп, допускается закрепление номинального количества светодиодов на нем. Как выбираются светильники светодиодные, статьи в интернете достаточно подробно описывают этот процесс. Главное, на что нужно обращать внимание – это их мощность и размеры. Так, одними из самых популярных считаются светодиоды SMD. Они имеют маркировку smd3528/1210, smd5050/5060 и smd5070 (наиболее мощные). Цифры в маркировке светодиодов означают их размер. Например, smd5050 имеет размер 5х5 мм, а smd5070 – 5х7 мм. Благодаря малым размерам подобные светодиоды применяются практически везде: в светодиодных лентах и светильниках, в линейках и в прочих осветительных приборах.

    Светодиодные светильники разделяются на виды:

    • линейные,
    • потолочные,
    • настенные,
    • промышленные,
    • прожекторы,
    • подводного исполнения (для бассейнов и фонтанов),
    • светодиодные контроллеры (для реализации цветодинамики, например, на дискотеках или концертных выступлениях).



    Светильники могут оснащаться датчиками движения, чтобы значительно увеличивать ресурс работы светодиодов, которые включаются лишь в то время, когда необходимо. Подобное оборудование отлично работает в подъездах домов, длинных коридорах офисов и в других местах, где постоянное освещение не является необходимостью.

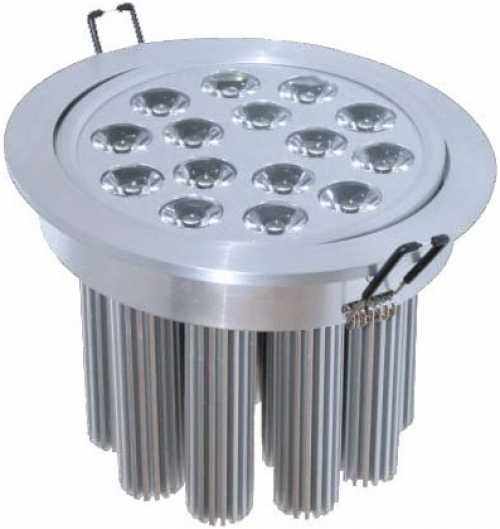

    Существуют готовые светильники, которые оборудованы радиаторами, рассчитанными на установленные в него светодиоды. Если знаний для самостоятельной сборки недостаточно, то можно воспользоваться готовыми решениями и приобрести, например, светодиодный светильник для дома – собранные светодиоды на радиаторах. Их заключают  в корпус, который может стать украшением любой квартиры.


    Монтаж светодиодного светильника



    Разнообразие светильников со светодиодами позволяет использовать их практически в любых местах, включая помещения с повышенной влажностью. Но светодиодные лампы при своей работе выделяют значительное количество тепла, поэтому следует исключить их установку на кухне над варочной плитой. От дополнительного нагрева и плохого отвода тепла светодиоды долго не прослужат и быстро выйдут из строя.

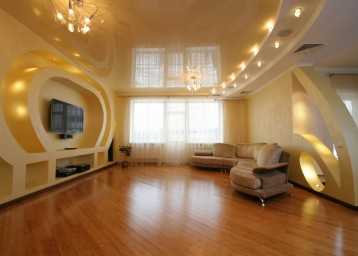

    Отлично зарекомендовали себя светодиодные светильники в гостиных и спальных комнатах. Они великолепно и без особых проблем монтируются на любые поверхности. Вот так, например, происходит установка светодиодного светильника на натяжной потолок:


    Руководствуясь данной несложной схемой, аналогичным образом устанавливаются такие светильники и на подвесные потолки из гипсокартона.

    Но если в комнате, в которой планируется установить светодиодное освещение, потолки представляют собой монолитную бетонную плиту, тогда необходимо выбирать светильники накладного или подвесного типа.

    В таком случае крепление светодиодного светильника или его подвесной конструкции происходит непосредственно на бетонную поверхность при помощи специальных отверстий в корпусе или других приспособлений.

    Подключение светодиодного точечного светильника

    Внимание! Все работы, связанные с подключением светильников к электросети, должны производиться с выключенным напряжением, во избежание поражения электрическим током!

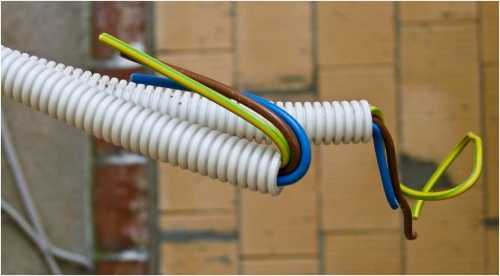

    Конечно же, чтобы подключить точечный светильник, необходимо проложить к месту его установки токоведущие провода. Если планируется установка подвесного или натяжного потолка, то в таком случае провод протягивается в гофрированный пластиковый рукав, который, в свою очередь, закрепляется скобами на потолке.



    После прокладки всех проводов и установки LED-драйверов в удобном для их обслуживания месте с хорошей вентиляцией монтируется подвесной потолок. Далее аккуратно вырезаются в нем отверстия, соответствующие диаметру светильников и аккуратно выводятся провода, которые подключаются на клеммы светильника. После подключения лампы ее устанавливают в прорезанное отверстие, соблюдая осторожность, чтобы не сломать светильник или не повредить пленку натяжного потолка. Причем, если в комнате потолок  натяжной, то обязательно  на светильник устанавливаются термокольца, которые предотвращают перегрев пленки. А вот для гипсокартонных потолков эта процедура не обязательна.

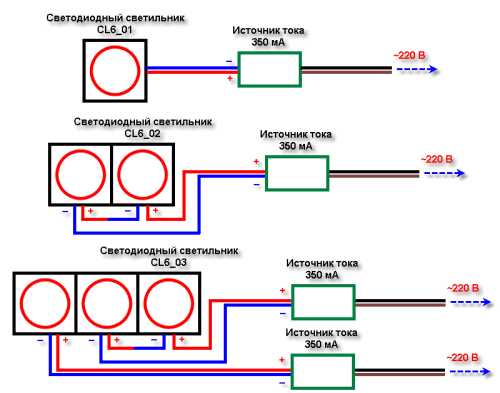

    Подключение производится согласно схеме:

    Если сборка светильников и их подключение выполнено правильно, то при подаче напряжения на блоки питания лампы должны зажечься.

    Как заменить точечную лампу в светильнике?

    Конечно же, производители светодиодных ламп заявляют огромные сроки эксплуатации своей продукции, но при неправильном использовании светодиодов их срок жизни может значительно уменьшиться и они потребуют замены.

    Чтобы заменить лампу точечного светильника, необходимо:

    • отключить напряжение в комнате или в квартире;
    • аккуратно извлечь стопорное кольцо, которое удерживает защитное стекло;
    • бережно достать вышедшую из строя лампу и заменить ее на новую;
    • установить на место стекло и зафиксировать ее стопорным кольцом.



    Замену ламп следует производить в хлопчатобумажных перчатках, чтобы не повредить светодиод и не оставить на его поверхности жир, который находится на наших пальцах.

    После выполнения данных операций можно подавать напряжение и радоваться результатам своей работы.

    Цены на новостройки, квартиры в ипотеку для молодых семей. Вы можете выбрать планировку квартир по своему вкусу. Квартиры в балашихе отличный выбор.

    strport.ru

    Потолочные светильники своими руками – особенности монтажа и подключения. Видео



    Ни один современный дом не может существовать без освещения, которое создается с помощью различных видов светильников. Их можно монтировать в разных местах. В большинстве случаев люди устанавливают их на потолке.

    Именно о потолочных светильниках, а точнее об их установке и подключении с помощью своих рук расскажет эта статья.

    Сначала отметим, что в доме можно использовать подвесные, накладные и встраиваемые светильники. Первые два вида потолочных светильников имеют плафон и отличаются способами крепления, то есть особенностями монтажа.

    Каждый вид этих осветительных приборов может создавать свет с помощью обычных ламп накаливания, люминесцентных, галогенных и светодиодных ламп. Выбор лампы зависит уже от предпочтений владельца дома.

    Преимущества

    Перед тем как рассмотреть процедуру установки различных типов осветительных приборов, которые монтируются на потолок, остановим взгляд на их достоинствах и недостатках.

    К преимуществам относятся:

    1. Большое разнообразие дизайнерского оформления плафона. При этом можно использовать различные материалы, начиная со стекла и заканчивая тканью и металлом. Если сравнить этот тип светильников с уличными, то последние лишены возможности использования различных материалов для создания плафона.
    2. Небольшой размер.
    3. Возможность использования в любых типах помещений.
    4. Их можно надежно закреплять на потолке.
    5. Немалое количество способов установки.
    6. Могут обеспечить полное освещение комнаты, и при этом световые лучи не попадают в глаза.

    Недостатки



    Если говорить о недостатках этих осветительных приборов, то их практически нет. Некоторым недостатком является потребность в дополнительном кабеле, который надо прокладывать к выключателю. При отсутствии выключателя длина кабеля была бы меньше.

    К минусу можно отнести неудобство замены сгоревших ламп. Много комнат имеют большую высоту и людям с низким ростом не очень комфортно менять лампочки.

    Способ установки любого потолочного светильника напрямую зависит от конструкции. Исходя из этого, мы обратим внимание на особенностях конструкции вышеупомянутых видов и особенностей их монтажа.

    Полезный совет: перед установкой самого потолочного устройства для подачи света надо позаботиться о подведении к нему электрического кабеля. В большинстве случаев этот кабель размещают под штукатуркой.

    Если потолок является подвесным, то проводку рекомендуется протягивать через гофротрубы. Это необходимо делать для того, чтобы избежать контакта кабеля с металлическими элементами подвесного потолка.

    Конструкция и монтаж подвесного светильника

    Одним из часто используемых светильников является подвесной. Он имеет такую конструкцию, которая предусматривает наличие плафона и подвеса, на котором держится плафон.

    Кроме этого, этот подвес используется для скрытия кабеля, который подходит к плафону и подает электропитание к лампочкам. В большинстве случаев этот подвес представляет собой трубку, внутри которой размещается провод. К верху этой трубки прикрепляют кольцо, которое навешивается на крючок на потолке.

    Внизу ее находятся элементы, которые прикрепляют сам плафон. Кроме лампочек в плафоне находятся патроны. Их количество может колебаться от единицы до десяти и более. Все зависит от светильника. В эти патроны вкручиваются лампы.

    Здесь стоит отметить, что лампы могут оснащаться различными цоколями. Каждый производитель сам выбирает вид патрона, в который может вкручиваться определенный вид цоколя.

    цоколи Е14, Е27 GU10

    Собственно осветительные устройства могут оснащаться патронами для цоколей Е27, Е14 и GU10. Гнезда первых двух видов патронов характеризуются наличием резьбы.

    Последний вид обладает специальным пружинным гнездом. Таким же строением может похвастаться и накладной светильник. Единственная разница заключается в отсутствии подвеса.

    Отвечая на вопрос, как можно установить подвесной потолочный светильник, хотим отметить, что крючок, на который навешивается этот источник света, может быть разным. Вид крючка зависит от вида потолка.

    Конечно, этот крючок придется покупать самостоятельно. Для того, чтобы установить его, нужно запастись и пластиковыми дюбелями. Главным инструментом, который будет использоваться для монтажа, является дрель или перфоратор.

    Если потолок является железобетонным и при этом не имеет технологического отверстия с заложенным в него креплением (в очень многих квартирах можно встретить такое крепление), то с помощью перфоратора нужно сделать дырку и вставить в нее пластмассовый дюбель.

    Далее берут анкерный болт с крючком и вкручивают его.

    Подобным образом можно прикрепить крючок и к потолку, сделанному из дерева. Только дырку делают с помощью дрели.

    Более интересной является установка своими руками подвесного потолочного светильника на навесной потолок. В этом случае крючок должен обладать специальной конструкцией. Также можно использовать и простой крючок, однако он должен закручиваться в специальные закладные шайбы.

    Полезный совет: если подвесной потолок сделан из гипсокартона, крючок лучше крепить к деревянным рейкам, на которые крепится сам гипсокартон. Если такой возможности нет, то сверху на гипсокартон нужно поставить небольшую доску с размерами как минимум 10х10 сантиметров.

    Обычно этот вариант должен прорабатываться во время установки подвесного потолка. В случае натяжного потолка крючок прикрепляется к базовому потолку. Дыру в полотне натяжного потолка сделают мастера, которые будут его устанавливать.

    крюк для монтажа светильника к подвесному потолку

    Специальный крючок для монтажа подвесного потолочного светильника к навесному потолку выглядит так:

    Некоторые виды подвесных светильников крепятся иным образом. Этот способ заключается в прикреплении к потолку специальной планки (обычно она идет в комплекте).

    Для реализации этого процесса нужно подготовить дюбеля, шурупы, дрель или перфоратор, отвертку, гаечные ключи. Для прикрепления планки нужно опять же сделать дыры в потолке, вставить в них дюбеля и с помощью шурупов прикрепить планку к потолку.

    Далее к этой планке прикрепляется плафон. Прикрепление осуществляется с помощью болтов и гаек.

    Примечательным фактом является то, что этот же способ используется для установки накладного светильника. Он может монтироваться на обычный бетонный потолок или потолок, сделанный из гипсокартона.

    Установка встраиваемых светильников

    Несколько иным является способ установки таких потолочных светильников, которые называются встраиваемыми. Следует указать, что этот тип источников света устанавливается только на навесные потолки и в специально сделанные дырки.

    Эти дырки делаются во время монтажа навесного потолка. В это же время подводится проводка к дыркам. С самого начала нужно подготовить отвертку, клеммы для соединения проводов, нож для зачистки проводов.

    Установка зависит от особенностей конструкции. Некоторая конструкция предполагает жесткую фиксацию патронника на корпусе. В данном случае нужно вытащить провод через отверстие наружу, почистить концы этого кабеля и подключить через клеммник к самому светильнику.

    Этот осветительный прибор обладает пружинными зажимами. Их нужно отвести вверх и вставить прибор в отверстие. Далее отпускают зажимы. Светильник станет на место. После этого остается только вкрутить лампочку.

    Если надо провести демонтаж этого потолочного светильника, то его нужно потянуть вниз. Зажимы создадут некоторое сопротивление, но оно не будет сильным. Главная цель – вытянуть прибор из отверстия.

    В том случае, если конструкция встраиваемого светильника предусматривает крепление патрона к корпусу благодаря поводку, сделанному из двух проводов, то перед установкой корпуса в отверстие, нужно закрепить саму лампочку.

    Полезный совет: в тех случаях, когда используются галогенные лампочки, нужно позаботиться о том, чтобы не происходил контакт лампочки с голыми руками. В противном случае лампа будет поврежденной.

    Как видно, процедура монтажа любого потолочного светильника осуществляется очень просто. Однако для того, чтобы в комнате был свет, нужно не только правильно установить потолочный светильник, но и нужно знать, как правильно его подключить.

    Главной особенностью при подключении является то, что всегда должен быть выключатель. Для того чтобы было удобно его использовать, его монтируют на стену. Общая последовательность подключения такова:

    1. Кабель от электросети подключается к включателю.
    2. От включателя отводится кабель к светильнику.

    Стоит сказать, что подключение этих проводов следует производить на этапе установки потолочного светильника. Обязательным условием установки и подключения светильника является отключение тока в домашней электросети.

    Современные потолочные светильники могут иметь лампы, которые работают при различных уровнях напряжения, то есть при 220-ти или 12-ти вольтах. Именно эта особенность является причиной того, что подключение потолочного светильников осуществляется по разным схемам.

    Как подключить приборы с 12-вольтными лампами?

    Когда осуществляется подключение таких потолочных светильников, которые оснащаются 12-вольтными лампочками, нужно использовать блок питания. Он будет понижать напряжение с 220 до 12 вольт.

    Его можно размещать у самого светильника, если есть такая возможность. Он подключается после выключателя. Если в этот блок будет подключаться несколько лампочек, то их подключение должно быть параллельным. Для этого нужно запастись специальными коннекторами.

    Схема подключения подается на рисунке:

    Подключение светильников 12 вольт

    Следует отметить, что можно использовать как один общий блок, так и несколько. Во втором случае каждый блок будет подключаться перед отдельной лампой.

    Подключение светильников с лампами на 220

    В том случае, когда используется осветительное устройство с лампой на 220 вольт, схема подключения является таковой:

    Подключение светильника 220 вольт

    На рисунке выше светильник имеет одну лампу и для ее включения/выключения используется одноклавишный выключатель. К нему проводят фазный провод и этот выключатель соединяет и разъединяет этот провод. Схема достаточно проста.

    Также мы знаем, что когда светильник имеет две и более ламп, то можно сделать так, чтобы включается только часть из них. Это достигается с помощью использования двухклавишного выключателя.

    Его использование демонстрируется на рисунке

    На схеме видно, что нейтральный провод N является общим для всех трех лампочек (обозначены цифрой 1). При этом лампочки разделены на две группы.

    Одна группа имеет свой фазный провод L, вторая - свой провод L. Эти провода ведут к двухклавишному выключателю (обозначен цифрой 3). Цифрой 2 обозначен клеммник.

    На данной схеме нет заземляющего провода. Если же осветительное устройство имеет такой провод (обычно он имеет желто-зеленый цвет), то он должен подключаться к клеммнику и к соответствующему заземляющему кабелю в общей домашней сети.

    Также узнать о том, как подключается потолочный светильник с использованием двухклавишного выключателя, вы можете из этого видео:


    Загрузка...

    Facebook

    Вконтакте

    Одноклассники

    Google+


    Особенности проектирования, а также создания и монтажа уличного освещения загородного дома. Как правильно сделать светящийся потолок, который сможет обеспечить основное освещение в комнате Правила и нюансы организации, установки освещения в бане, а также расчет количества и мощности светильников для бани Почему большое количество людей предпочитает устанавливать в своем доме точечное освещение?

    electricadom.com

    Монтаж светодиодного освещения своими руками

    В современном мире все постоянно меняете или видоизменяется. Исключением не стало и освещение. Если раньше каждый радовался освещению в доме, то, что у него есть лампочка, а не свеча, то на сегодняшний день самым популярным источником освещения современных квартир является светодиодные лампочки. Такая популярность может объясняться только тем, что данный вид освещения прекрасно дополняет интерьер помещения и не давит на глаза человеку. К тому же светодиодные лампы относятся к вечному источнику освещения. Необходимо отметить, что такое светодиодное освещение легко делается своими руками. Для этого не нужно заканчивать высших учебных заведений.

    Чтобы освещение жилого помещения прошло на высшем уровне, в первую очередь необходимо узнать площадь комнаты, в которой будет производиться освещение. Для жилого помещения очень важно, чтобы в его интерьере был не только красота и практичность, но и уют. А для этого нужно четко понимать, какие светильники необходимо подбирать для разных комнат.

    Освещение светодиодами в комнате маленького размера

    Необходимо отметить, что маленькие помещения необходимо визуально расширять. С данной задачей отлично справляется и светодиодное освещение.

    Если в вашей комнате нет лишней мебели, то такое освещение можно сделать и на полу. Вашей задачей является комфортность помещения. Для этого необходимо отрегулировать уровень подачи света комнаты специальным прибором. Потолок комнаты также стоит украсить светодиодными лампочками. Их можно устанавливать как в строгом, так и в хаотичном порядке.

    Не стоит перебарщивать с подачей света в небольших комнатах. В противном случае вы получите эффект «новогодней елки». В своей комнате можно сделать контурное освещение и дополнить его маленькими светильниками. Такой контраст прекрасно справиться с задачей по комфортности комнаты.

    Светодиодные лампочки можно использовать и на кухне, и в ванной. Данный вид освещения может сделать необычным любое помещение.

    Установка ламп светодиода в квартирах среднего размера

    В таких квартирах есть возможность для того, чтобы воплотить свои дизайнерские идеи в жизнь. Если для комнаты маленького размера очень важно визуально расширить пространство, то для комнаты среднего размера необходимо красивое оформление. Для того чтобы выполнить светодиодное освещение красиво, необходимо учитывать общий стиль оформления комнаты.

    Хорошим вариантом для этого являются комнаты среднего размера будут геометрические фигуры, которые спускаются на тонких подвесах с потолка и окантована точечными светильниками. В таком случае освещение приносит в комнату нежность и уют. Также можно установить белые светильники и расположить их в виде круга либо прямоугольника.

    Необходимо отметить, что отличным вариантом является и подвесной зеркальный потолок. Он подсвечивается точечными светильниками, которые располагаются по периметру. К тому же при помощи такого потолка можно увеличить размеры комнаты, если установить потолок с эффектом конуса. В комнате среднего размера можно с легкостью экспериментировать со светильниками и их направлением.

    Лампы светодиода в больших комнатах

    Данные квартиры являются просто мечтой для каждого дизайнера. Но, свой полет дизайнерской мысли можете осуществить и вы, если у вас большая комната. Для такой комнаты необходимо выбирать освещение светодиодами, уровень которых можно менять. Таким образом, вы сможете контролировать уровень освещения каждого светильника.

    Если, в комнате есть камин, то светодиодное освещение необходимо устанавливать по периметру. Таким образом, вы сможете подчеркнуть положение камина в комнате. Это добавить еще несколько балов в ваше копилку «комфортность». В таком случае выбираются светодиоды с мягким и теплым свечением. Также в большую комнату можно установить подсветку периметра различных уровней подвесного потолка, который имеет светодиодную ленту. Лента должны быть голубоватого оттенка. Таким образом, соединяясь с белым светом небольших светильником, будет создавать неповторимый эффект.

    Монтаж ламп светодиода

    В основном данные лампы устанавливаются на потолок. Это необходимо для того, что использовать как можно меньше светодиодных ламп, но при этом осветить как можно большую площадь помещения. Необходимо отметить, что установка ламп производится в цоколь класса Е.

    Если в вашей квартире уже установлен натяжной потолок, то вам можно устанавливать точечные светодиодные лампы. Тем самым вы сможете спрятать само устройство и провода. Но данный вариант подачи света в помещение больше подходит для квартир большого размера. Так как в такой квартире нужно сделать мощное освещение. В данном случае предполагается, что и цоколь будет другим. Ведь класс Е имеет слишком большие размеры. В данном случае освещение светодиодами необходимо осуществлять на специальных балках, которые способны закрепить все конструкцию.

    Для того чтобы закрутить лампу не нужно много труда. К тому же этого можно сделать и своими руками. Светодиодное освещение своими руками также можно осуществить. Для этого, необходимо вставить в уже сделанный светильник светодиодную лампу в соответствующий патрон.

    Также необходимо отметить, что не каждая лампочка рассчитана на 220 вольт. Именно поэтому, делая свой выбор в пользу светодиодных ламп, необходимо учитывать и этот маленький нюанс.

    Как можно установить светодиодную лампу своими руками:

    1. Осуществляя установку ламп можно сделать направленное освещение. В таком случае лампы устанавливаются не под одинаковыми углами. Тем сам, можно добиться того, чтобы использовать как можно меньше ламп, но при этом осветить как можно большую часть помещения.
    2. Также можно сделать подачу светодиодного света с мощными лампами в центре, а те лампы, которые имеют меньшую мощность, необходимо установить в углах либо по периметру. Данный способ установки светодиодного освещения своими руками придаст помещению необычную атмосферу и дополнит интерьер.

    Как использовать светодиодные лампы

    Необходимо отметить, что данный вид ламп имеет также свои правила по поводу эксплуатации:

    • неиспользование ламп светодиодного освещения с другими лампами накаливания.
    • первые 10 включений не рекомендуется оставлять свет на более чем 2-3 часа.
    • не стоит использовать светодиодные лампы совместно с предметами, которые легко воспламеняются.
    • не стоит игнорировать, но и не нужно превышать правила, которые установлены для светодиодных ламп.

    Стоит отметить, что, если правильно использовать светодиодные лампы, то они смогут прослужить достаточно много. Тем самым, чтобы установить светодиодное освещение своими руками не требуется много умений. Главное, чтобы у вас лампы нужного размера и переходники, которые подбираются уже под имеющиеся цокольные патроны. Необходимо заметить, что светодиодные лампы очень быстро накаливаются. Именно поэтому при включенном свете не стоит дотрагиваться до них рукой. К тому же на лампах должна быть установлена специальная решетка, которая способна охлаждать лампы.

    Необходимо отметить, что на данный момент становится популярными светодиодные фонарики на руку, на пальцы. В основном ими пользуются звезды на разных вечеринках или закрытых мероприятиях. Но, и в простой народ такое нововведение уже просачивается. В основном, они помогают водителю заметить ночью пешехода на дороге. Это только одна причина использования.

    propotolok.guru
