Нужно ли делать заземление в частном доме

Зачем нужно заземление, и как его подключить в частном доме

December 18, 2016

Практически на всех объектах, связанных с электричеством, необходима защита людей от удара электрическим током. Каждый знает, зачем нужно заземление, но мало кто представляет, как его правильно установить, чтобы оно в полной мере выполняло свои функции.

Если соединить с заземляющим устройством все металлические части оборудования, то при наведении на них потенциала электрический ток будет уходить в грунт. Тогда при прикосновении к металлу через человека пройдет значительно меньший ток, не представляющий для него опасности.

Как передается электроэнергия потребителям?

Электроэнергия поступает от источника по линиям электропередач сначала на подстанции, а затем – потребителям. Для ее передачи применяются три фазных провода. Четвертым проводником является земля. В трехфазной сети обмотки трансформатора подстанции соединяются по схеме “звезда”. Общая точка (нейтраль) с нулевым потенциалом заземляется. Это необходимо для нормальной работы электрооборудования. Такое заземление называется рабочим, а не защитным.

В квартиру обычно подается напряжение 220 В между проводниками фазы и нейтрали к общему электрическому щитку. В частный дом ввод может быть на 380 В – три фазы и нейтраль. Затем провода расходятся к розеткам и приборам освещения по всем помещениям. Здесь также не следует забывать о том, зачем нужно заземление. Для защиты от поражения током вместе с фазным и нейтральным проводниками прокладывается еще один – заземляющий.

Как защитить себя от удара электрическим током?

Одним из способов, исключающим удар электрическим током или значительно уменьшающим его, является установка заземляющего устройства. Зачем нужен контур заземления? Он необходим для бытовых приборов с металлическими корпусами: стиральных машин, электроплит, холодильников и др.

При наведении потенциала на металлические корпуса домашнего оборудования ток должен уходить в землю. Но для этого сначала необходимо сделать устройство в виде металлоконструкции, создающей электрический контакт с землей. Он может быть цельным или состоять из токопроводящих элементов, погруженных в землю.

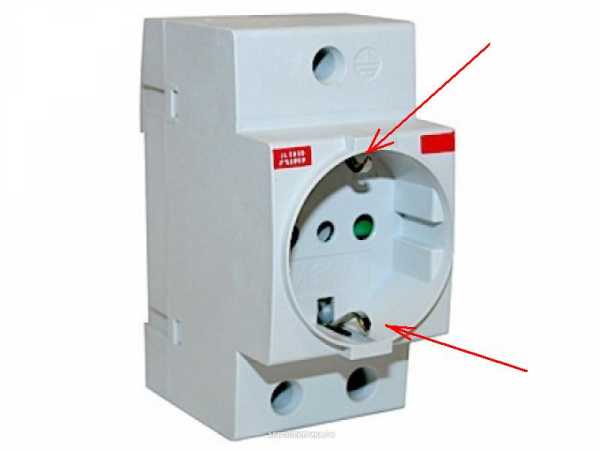

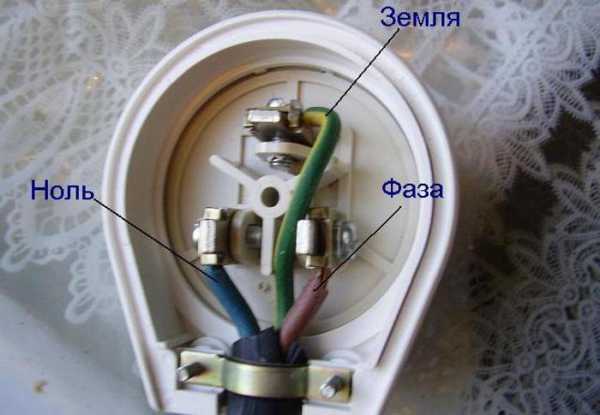

Заземление в розетке

Зачем нужно заземление электроприборов при наличии металлических корпусов или других элементов? Этот вопрос понятен многим. На них может быть случайно подано напряжение при разрушении изоляции проводов или от короткого замыкания, что представляет опасность для человека в момент прикосновения.

Это также относится к металлическим деталям светильников и люстр. В жилом доме заземляющий проводник сечением от 2,5 мм 2 прокладывается от электрощита к каждой розетке. Зачем нужно заземление в розетке? Это необходимо для подключения земли через ее контакт к бытовому прибору. В противном случае пришлось бы прокладывать шину по всей квартире и делать от нее соединения с корпусом каждого прибора, что не очень эстетично.

Заземляющие контакты устроены так, что они подключаются первыми, как только вилка от шнура бытового прибора вставляется в розетку. Если розетки подключены шлейфом, заземление подводится отдельно к каждой из них от распределительной коробки.

Установка заземления

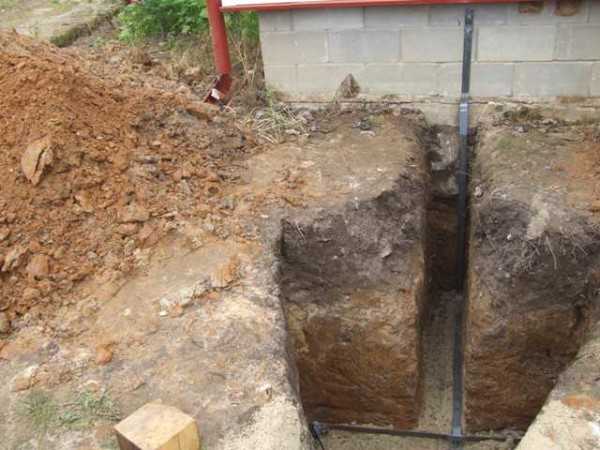

Итак, зачем нужно заземление в индивидуальном доме? Его делают в виде замкнутого контура. Форма может быть любая, но меньше всего материалов расходуется на треугольную. По периметру равностороннего треугольника в земле выкапывается траншея на глубину 1 м, и в вершинах забиваются стальные трубы или уголки длиной 2,5 м. Для защиты от коррозии лучше применять материалы с цинковым или медным покрытием. Красить электроды нельзя. Можно только покрывать лаком места сварки.

Электроды должны выступать на 20 см от дна траншеи. Контур обваривается штрипсом, и от него отводится заземляющий проводник из такого же материала к дому. На свободный конец приваривается болт, и делается ввод в электрощиток провода РЕ сечением 6 мм 2 или больше. Омметром проверяется величина электрического сопротивления контура. По требованиям ПУЭ для жилых домов оно должно быть не более 30 Ом.

Если показатель превышает положенный предел, около контура забиваются дополнительные уголки, и делается перемычка. Таким путем увеличивают площадь соприкосновения конструкции с грунтом. Для снижения сопротивления контура провод от него заменяют медным, обладающим большей проводимостью. После траншея засыпается грунтом. Щебень, отсев или строительный мусор применять для этого не допускается. Следует использовать материал, удерживающий влагу: глину, торф, суглинок.

Выравнивание потенциалов

Сегодня даже дети знают, зачем нужно заземление. Важно обеспечить снижение разности потенциалов на поверхности земли, чтобы на человека не действовали напряжения прикосновения и шаговое. На площадке, расположенной над замкнутым контуром, потенциал изменяется плавно, а за его пределами спад возникает резко. Чтобы этого не происходило, снаружи закапывают горизонтальные стальные полосы, соединенные с электродами.

По требованиям ПУЭ защитное заземление выполняется из меди. В продаже есть специальные наборы, но они имеют высокую стоимость. Для заземляющих конструкций частных домов обычно применяют стальные детали.

Заключение

Подведем итоги. Итак, зачем нужно заземление в частном доме? Прежде всего это связано с защитой людей от опасных ударов электрическим током. Важно правильно обустроить заземляющий контур и сделать необходимые подключения электроприборов. От того, как выполнен его монтаж, и выбраны материалы, зависит здоровье и безопасность жильцов.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Главная » Электрика » Как сделать заземление в частном доме, на даче

Как сделать заземление в частном доме, на даче

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

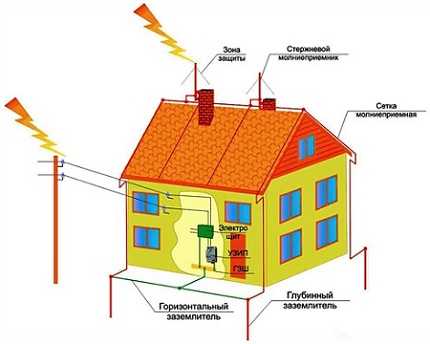

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

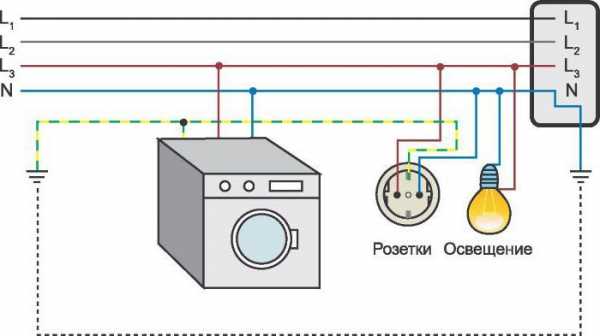

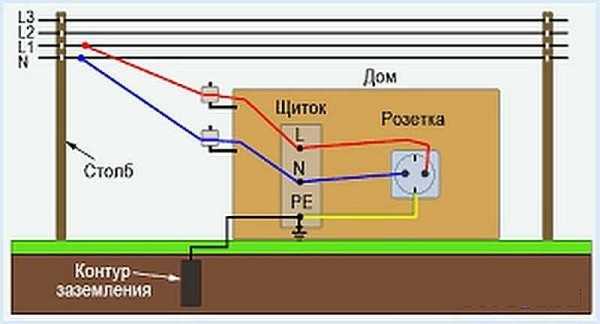

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка .

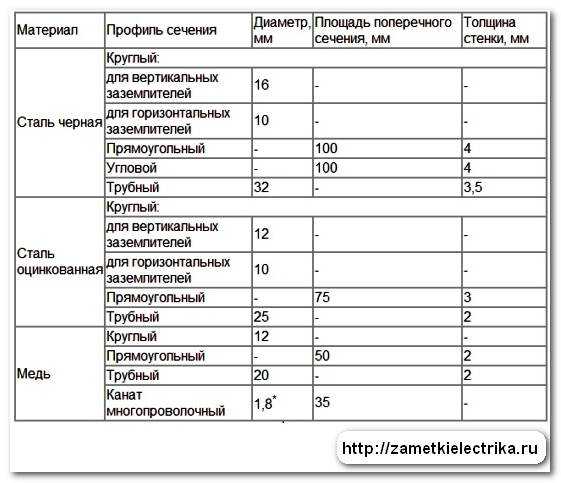

Из чего делать заземлители

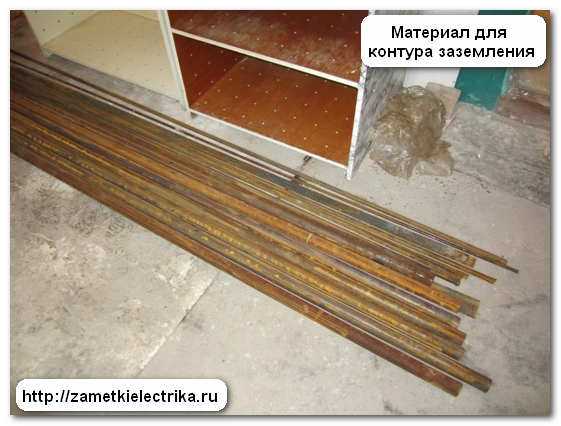

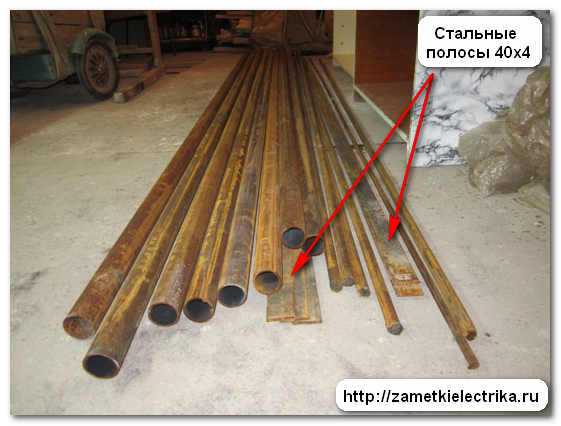

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

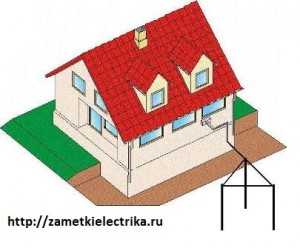

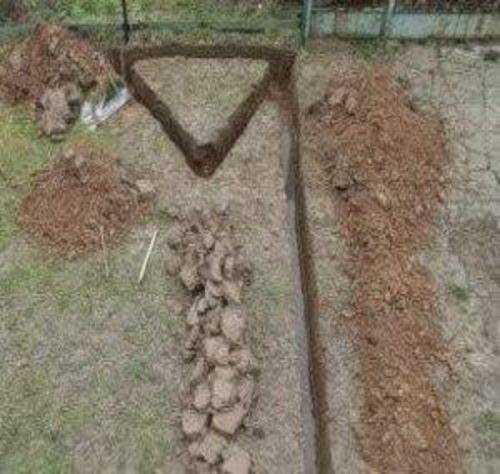

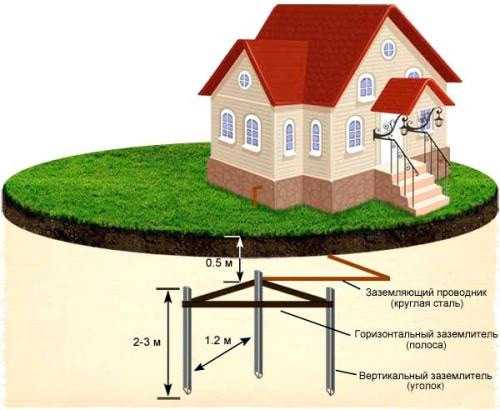

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

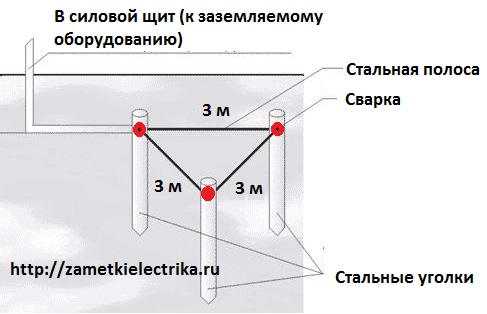

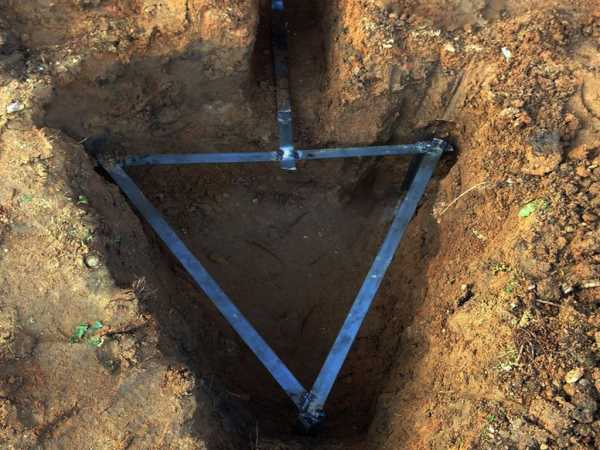

Самая популярная модель заземлителя

Порядок действий

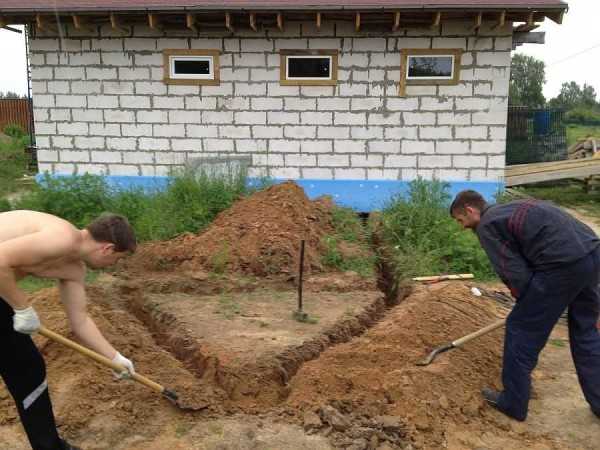

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

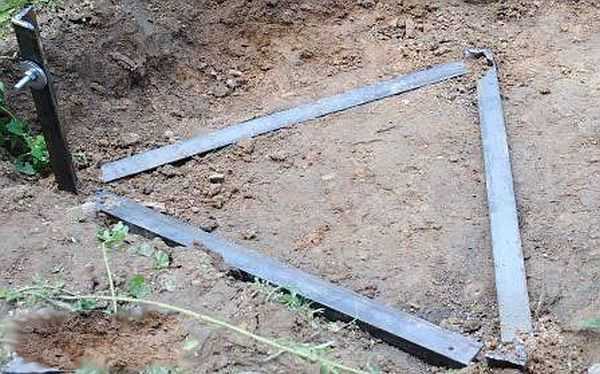

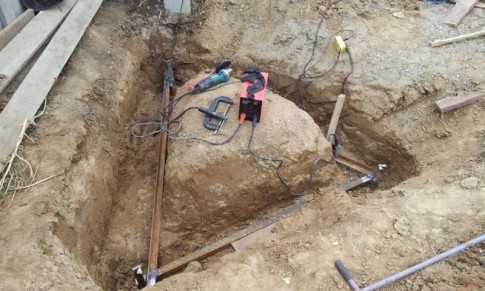

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм 2 ). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

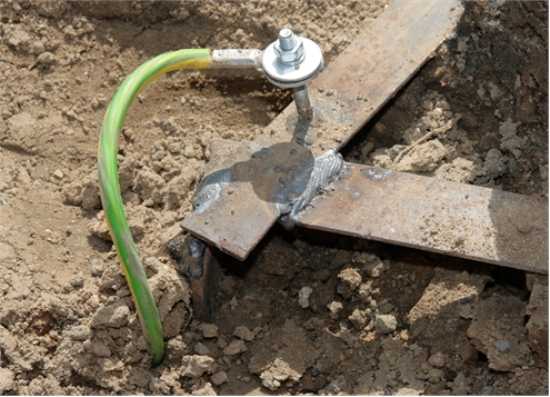

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм 2 .

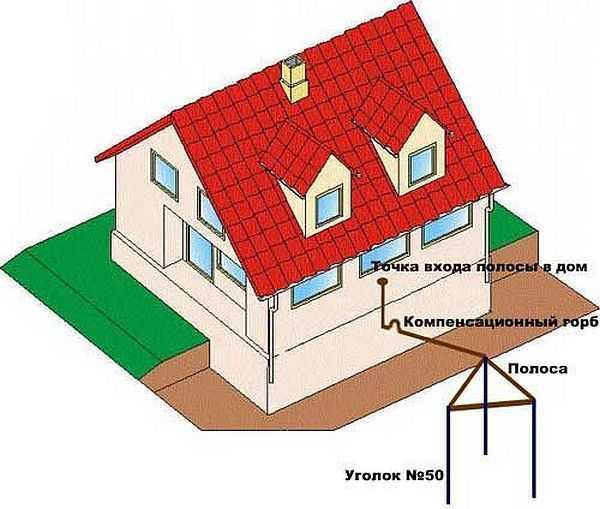

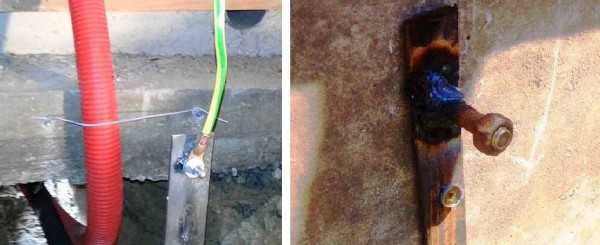

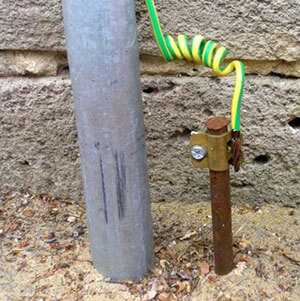

Выход заземления у стены дома с приваренным на конце болтом

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

Набор модульной системы заземления

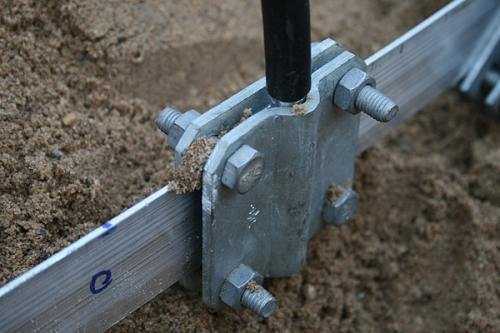

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

Устройство заземления в частном доме своими руками

Постоянно пользуясь бытовой электросетью 220 вольт, мы не задумываемся об опасности высокого напряжения. Длительная безаварийная эксплуатация электроустановок притупляет чувство самосохранения.

Заземление дома своими руками фото

И только при поражении электрическим током, или пожаре по причине неисправной электропроводки, начинаются поиски причины неприятностей.

В подавляющем большинстве случаев, ситуацию исправит домашнее заземление. От пожара электропроводки «земля» не спасет, хотя при правильном подключении коммутационных устройств это возможно. А вот сберечь ваше здоровье, или даже жизнь – задача выполнимая.

Нужно ли делать заземление в частном доме?

Если отвечать на вопрос односложно: безусловно – Да! Для понимания процесса рассмотрим принцип действия «земли».

Грунт, вне зависимости от происхождения, является неплохим проводником электрического тока. Различные материалы по разному сопротивляются электричеству, большую роль играет влажность грунта. Но в любом случае, между фазным проводом и землей (в буквальном понимании этого слова) всегда есть разность потенциалов.

Для чего все-таки нужно заземление в доме?

В вашем жилище существует множество электроприборов, имеющих металлический корпус.
Системный блок персонального компьютера, холодильник, электрическая духовка, водяной бойлер, утюг, и множество других устройств. Распространенная поломка бытовых приборов – так называемое пробитие электротока на корпус. Иными словами – внешние панели устройства становятся фазным контактом.

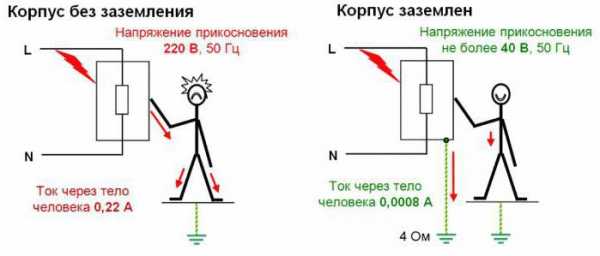

Если вы коснетесь корпуса, на котором есть напряжение, через вас на физическую землю будет протекать электрический ток. В зависимости от влажности, вашей обуви и покрытия пола – сила тока будет разной. Но опасность поражения электротоком очень велика. Достаточно при этом коснуться водопроводного крана или батареи отопления, и удар током может стать смертельным.

Если заземление в частном доме присутствует, и ваши электроприборы к нему подключены – электроток будет течь по заземляющему проводу.

Почему? Сейчас поймете. Закон Ома гласит – сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению проводника. Корпус электроприбора заземлен. Сопротивление проводника составляет 2-5 Ом.

Сопротивление вашего тела измеряется килоОмами, то есть в тысячи раз больше. Даже если вы стоите босиком на мокром бетонном полу, электроток через ваше тело будет мизерным, если вообще он будет.

Важно! Все вышесказанное справедливо лишь для электроприборов, правильно подключенных к заземляющему контуру.

Предположим, что питающий провод перетерся, и касается оголенной жилой металлического корпуса.

Может возникнуть искрение, перегрев и в результате – пожар. Или схема внутри электроприбора выйдет из строя.

Если корпус устройства будет штатным образом подключен к земляному проводу – произойдет короткое замыкание. В тот же момент автомат на входе в дом разомкнет электрическую цепь, и опасность будет отведена.

Заземление частного дома необходимо не только для обеспечения безопасности.
Все современное электрооборудование является мощным генератором радиоволн, читайте – помех. Шумы при телефонном разговоре, рябь на экране телевизора, снижение скорости WiFi интернета, потрескивания в динамиках при прослушивании музыки.

Все это, результат неконтролируемого наполнения вашего жилища электрическими полями. Для здоровья они тоже, мягко говоря, неполезны.
Наверное, вы заметили, что питающая вилка компьютерного монитора, телевизора или музыкального центра имеет третий вывод – для подключения заземления.

Казалось бы, зачем? Ведь у них пластиковые корпуса, поражение электротоком исключено.

Дело в том, что все участки схемы и проводники, излучающие электроволны – имеют защитные экраны, паразитное излучение остается внутри. Разумеется, если электрооборудование заземлено.

Важно! Эффективность заземления (в смысле безопасности) можно повысить, если на вводных цепях установить устройства защитного отключения (УЗО). Автоматы реагируют на утечку тока и моментально обесточивают опасный участок.

С необходимостью организации заземления в доме мы разобрались. Теперь поговорим о его наличии в уже построенном жилище. Если вы только проектируете загородный дом – электропроводка будет соответствовать нормам ПУЭ, СНиП и ГОСТ.

А если вы приобрели готовое жилище не оборудованное «землей», или ваш дом построен в то время, когда к нормам и правилам относились не так серьезно? Тогда придется прокладывать контур заземления в доме своими руками.

Как правильно сделать заземление, если ваш дом уже построен, а участок распланирован?

Для начала, определимся с терминами:

Заземляющий проводник.
Собственно это провод или металлическая шина, которая подключает электроприбор к заземлителю.

Внимание! Не следует использовать этот проводник в качестве заземлителя! К нему предъявляются совершенно иные требования – максимальная проводимость и качественный контакт.

«Земля» — Сленговый термин, описывающий любые элементы заземляющей конструкции. От контакта в питающей вилке до закопанного в грунт металлического стержня.

Заземлитель – конструкция, выполненная из стойкого к коррозии токопроводящего материала (металла), и имеющая непосредственный контакт с грунтом. Для обеспечения минимального сопротивления растеканию тока, заземлитель должен быть погружен в грунт на 0,5 метра ниже типичного уровня промерзания почвы в данном регионе.

В регионах с преимущественно жарким климатом, критичный уровень заглубления определяется слоем пересыхающей летом почвы. В общем, контур заземления в частном доме всегда должен быть во влажной земле, таковы требования электробезопасности.

Заземлители могут быть искусственными и естественными. К созданию искусственных систем заземления вернемся позже, а сейчас разберем, как сделать заземление в частном доме с применением уже готовых конструкций.

Устройство заземления в частном доме своими руками без построения контура

ПУЭ допускают использование готовых архитектурных элементов, коммуникационных сетей, опор и прочих конструкций в качестве заземления. Единственное условие – соблюдение уровня сопротивления растеканию тока. Для напряжения 220 вольт переменного тока, значение не должно быть выше 4 Ом.

Например – стальной трубопровод, пролегающий в грунте. Это достаточно массивная конструкция, способная обеспечить надежное заземление дома. Или металлические опоры деревянного столба. В старых кварталах обычно использовались рельсы, заглубленные в грунт на 1-1,5 метра.

Отличный готовый заземлитель. Силовые кабели часто имеют свинцовое покрытие. Этот металл практически не подвержен коррозии. Если кабель имеет достаточную глубину залегания – контур получится качественным. Сваи с оболочкой из стальных труб — также хороший вариант для организации электрозащиты.

Внимание! Подобная организация заземления, считается безопасной лишь после проведения замеров тока растекания, или иного способа проверки.

Так же важно проложить надежный проводник от шины в доме, до заземлителя.

Как проверить заземление без использования специальных приборов?

Используя подручные средства, можно с достаточной уверенностью произвести испытание естественного заземлителя.

    1. С помощью электрической лампы. Достаточно взять лампу накаливания мощностью 40-60 Вт, вкрученную в патрон. К лампе подвести гибкий провод с изолированными щупами на концах. Один провод подключается к фазному контакту работающего ввода 220 вольт. Вторым концом поочередно касаемся нулевого контакта и заземляющего проводника. Если на глаз незаметно изменение яркости свечения лампы – сопротивление естественного заземления достаточно низкое;
  1. Более точный метод – с применением мультиметра. Переключатель режимов ставится в положение «измерение переменного напряжения». Предел точности максимально близкий к 220 вольт. В большинстве случаев это 500 вольт.

Производим замер напряжения между фазой и нулем. Затем подключаемся к паре «фаза-земля». Значение на шкале должно быть максимально одинаковым.

Если перечисленные методы, показали недостаточную эффективность естественного заземления – поищите иную точку подключения. Кратковременное поливание водой столба, или попытка подключиться к другому концу водопровода ничего не изменит.

Важно! Категорически нельзя использовать в качестве заземлителя нулевой провод.

Он действительно имеет электрическую связь с грунтом. Но заземляющий контур расположен у ближайшей трансформаторной подстанции. По пути к вашему дому, «нулевик» может отгореть, быть оборванным, или просто набрать высокое сопротивление из-за расстояния.

Как сделать полноценный контур заземления в доме?

Как бы плотно не был распланирован ваш участок, на нем всегда можно найти место для установки контура заземления. Тем более что заземлители будут располагаться глубоко в грунте, и не нанесут ущерба зеленым насаждениям.

Схема подключения заземления в частном доме начинается с распределительной шины. От нее идет разводка до каждого потребителя. Это может быть третий контакт в розетке или обособленный провод, имеющий подключение на соответствующий контакт корпуса электроприбора. Оптимально будет разместить шину заземления в общем электрощите.

Важно! Каким бы не был соблазн соединить ноль и «землю» перемычкой, делать этого не следует.

Каждый проводник должен иметь свой контакт, размещение клемм одна на другой недопустимо. Между ними может образоваться окисленный слой, и сопротивление резко возрастет. Тогда все последующие потребители не будут иметь надежного заземления.

Далее за пределы дома выводится заземляющий проводник. Желательно, чтобы он был непрерывным до самого заземлителя. Любое механическое соединение повышает сопротивление цепи. Провод используется сечением не менее 6 квадратов.

Заземлитель не должен быть одиночным. Контур выполняется минимум из трех элементов, соединенных между собой с помощью сварки.

заземление дома своими руками фото

Если вами предварительно разработана схема — заземление частного дома своими руками выполняется четко по плану. Заранее закупаются необходимые материалы, совместимость соблюдена. В случае спонтанного строительства контура, запомните несколько простых, но важных правил:

  • Электроды заземлителя забиваются в землю на 2-3 метра. Верхний срез, на который заводится проводник, должен быть заглублен на 20-50 см. Для этого отрывается траншея глубиной полметра, в которую укладывают соединительную шину;

Важно! Электроды именно вбиваются. Категорически нельзя пробурить отверстия и заложить туда заземлители. Хороший контакт с грунтом можно обеспечить лишь плотное прилегание.

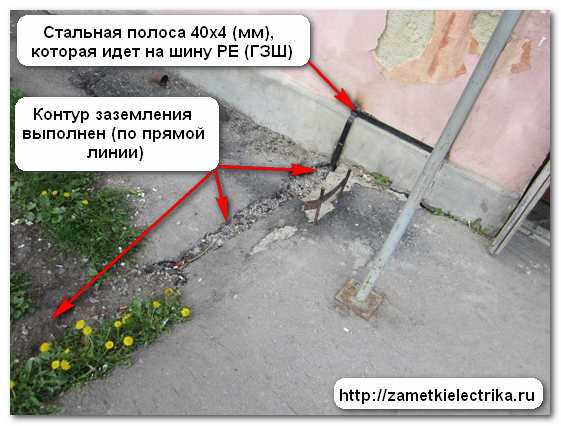

  • Схем соединения несколько: линия, круг, треугольник… Последний вариант самый надежный. Если в результате коррозии отделится одна шина – остальные обеспечат хорошую «землю». Соединение по линии применяется в случае, когда для иных способов нет места.
  • Итог: Правила не предписывают обязательного вызова сертифицированных электриков для прокладки заземления. Вы можете самостоятельно выполнить работы, и безопасность жилища – целиком ваша ответственность.

    В этом видео идет речь о десяти ошибках при изготовлении заземления. Будьте внимательны при устройстве заземления в своем доме своими руками.

    Поделиться с друзьями:

    Источники: http://fb.ru/article/283583/zachem-nujno-zazemlenie-i-kak-ego-podklyuchit-v-chastnom-dome, http://stroychik.ru/elektrika/zazemlenie-v-chastnom-dome, http://obinstrumente.ru/elektronika/ustrojstvo-zazemleniya-v-dome.html

    electricremont.ru

    Как сделать заземление в деревянном доме

    Современное жилье сложно представить без большого количества разнообразных бытовых приборов. Однако, помимо комфорта, их использование сопровождается повышенным риском для системы электроснабжения, что особенно опасно для построек из бруса или бревна. Поэтому грамотно выполненное заземление в частном деревянном доме – это одно из обязательных условий для безопасного проживания в нем.

    Нужно ли заземление в деревянном доме

    Вопрос о том, нужна ли такая система как заземление в деревянном доме, у профессиональных строителей не вызывает сомнений. Его наличие в сочетании с УЗО (устройствами защитного отключения) и дифференциальными автоматами гарантирует безопасность при эксплуатации электроснабжения в жилом здании. Это в равной степени касается как использования многочисленных электроприборов, так и в случае утечки тока. Важно понимать, что главная задача системы заземления – обеспечить контакт между нулевым потенциалом земли и системой электроснабжения здания.

    Принимая решение сделать заземление в деревянном доме, владелец постройки руководствуется еще и тем, что к подобным постройкам предъявляются повышенные требования в части пожарной безопасности. Это вполне логично, учитывая тот факт, что возникновение огня может попросту уничтожить здание из древесины в течение 1-2 часов. На фоне такой перспективы небольшие затраты на создание дополнительной защитной системы не выглядят чрезмерными. Тем более, что нередко работы могут выполняться своими руками, так как не относятся к технологически сложным.

    Варианты систем заземления деревянных жилых строений

    В настоящее время при возведении деревянных частных домов применяются два вида систем заземления. Первый из них обозначается как TN-S-C и имеет следующие особенности:

    • Схема заземления предусматривает наличие в системе трансформатора или генератора, к которому и подводится кабель с нулевым потенциалом от земли;
    • Обязательно устанавливаются автоматы, а монтаж УЗО может не осуществляться;
    • Особое внимание уделяется соединению между трансформатором и жилым домом.

    Этот вариант заземления является более сложным, поэтому на практике чаще применяется второй, обозначаемый как ТТ. Он предусматривает устройство индивидуального контура, который выводится непосредственно на щиток жилого строения. Данная система автономна и намного проще, но требует обязательной установки УЗО, так как наличия обычных автоматов для эффективной работы недостаточно.

    В случае, когда производится заземление деревянного дома своими руками, речь практически всегда именно о системе ТТ. Это не удивительно, учитывая ее очевидные преимущества. Они заключаются в автономности, надежности и простоте конструкционной схемы.

    Порядок выполнения работ по устройству заземления

    Система заземления частного деревянного дома по схеме ТТ состоит из трех основных элементов. К ним относятся:

    • Штыри-заземлители или, как их часто называют, электроды. Для их изготовления применяются металлические прутки диаметром от 16 мм или уголок, ширина полки которого составляет 5 см. Использование обычной арматуры не рекомендуется, так как она производится из каленой стали, обладающей специфическими свойствами распределения тока. В некоторых случаях применяются трубы из металла, нижний конец которых заваривается в форму конуса. Глубина погружения штырей – примерно 0,6-1 метр ниже уровня промерзания, а их количество обычно равняется 3-м;
    • Металлические полосы, которые соединяют заземлители в единую систему. Изготавливаются из материала шириной 4-5 см и толщиной около 4 мм. Для соединения используется сварка, которая обеспечивает необходимый для работы заземления хороший уровень контакта. Резьбовые варианты крепежа не допускаются;
    • Соединение контура с электрощитом дома. Выполняется в виде шины, которая также изготавливается из металлической полосы. Ее основная функция – завести заземление в деревянный дом. Шина крепится к цоколю здания с обязательным устройством так называемого компенсационного горба, предназначенного для амортизации температурных деформаций металла. Она соединяется при помощи клеммы с проводом, идущим непосредственно на щиток.

    Простая и при этом эффективная схема заземления, выполненная с учетом описанных выше требований, существенно повысит безопасность эксплуатации системы электроснабжения деревянного дома. При этом расходы на ее устройство находятся на вполне разумном уровне. Кроме того, все работы могут производиться силами самого владельца, что предоставляет дополнительные возможности для экономии.

    Другие статьи

    Наши проекты

    www.ecosrub.ru

    Заземление частного дома. Для чего нужно заземление?

    Заземление частного дома или квартиры. Многие задаются вопросом делать им заземление частного дома или можно обойтись и без него? Ответ однозначный — заземление частного дома необходимо, к тому же по ПУЭ при строительстве новых и капитальных ремонтов старых домов, заземление частного дома обязательно. Монтаж заземления частного дома, является важным этапом при монтаже системы электроснабжения вашего частного дома, коттеджа или квартиры. Грамотно спроектированное заземление частного дома — электробезопасность вашего дома, электроприборов, а главное здоровья и жизни.

    Для начала обратимся к электротехнической литературе, в частности к Правилам Устройства Электроустановок, согласно п. 1.7.28 заземление частного дома:

    «Это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.»

    Не буду вдаваться в заумные формулировки учебников или спец. литературы, попробую объяснить для чего необходимо заземление частного дома простым доступным языком.

    Если простыми словами, заземление частного дома — это соединение проводом корпуса оборудования и заземляющего контура. Заземление частного дома — это обычная меллоконструкция, смонтированная по заданным размерам, из определенных материалов и «спрятанная» в землю.

    Заземление частного дома (металлоконструкция) при помощи медного провода, сечением не менее 10 кв.мм. или стальной пластины,

    соединяется с электрощитом, в котором заземляющий провод через клеммник, соединяется с заземляющими жилами кабелей, проложенных в дому или квартире к розеткам, светильникам и прочим электроприемникам.

    Розетки, которые обязательно должны быть трехконтактными (фаза-ноль-земля), через специальный третий «заземляющий» контакт, соединяются вилкой с нашими бытовыми электроприборами.

    То есть, получается следующий «маршрут» заземляющего проводника PE: электроприбор — вилка — розетка — клеммник в электрощите — заземляющий провод(шина) — контур заземления — земля.

    Заземление частного дома делается, в первую очередь, для электробезопасности людей. Наверняка, многим знакома такая ситуация, когда прикоснувшись к старому холодильнику или стиральной машинке, несильно, но порой весьма ощутимо бьет током. Такое случается в старом жилом фонде, где заземление частного дома отсутствует, т.е. к розеткам подходит только два провода: фаза и ноль, без третьего защитного провода РЕ. Бьет током из-за плохой изоляции холодильника или стиральной машинки (повреждена изоляция электрического провода, двигателя, компрессора и т.д.), и на их корпусе появляется напряжение (потенциал). И когда вы касаетесь корпуса холодильника или стиральной машинки, например рукой, особенно, если она влажная, вы как раз и «заземляете» холодильник или стиральную машинку, и тогда небольшой ток «пробегает» через вас в «землю».

    Если же в вашей электросети дома, коттеджа или квартиры, есть третий защитный провод РЕ, то при нарушении изоляции холодильника или машинки, ток будет «убегать» через него к контуру заземления. И когда вы дотронетесь корпуса электрооборудования, которое заземлено, но с плохой изоляцией, то вы ничего не почувствуете, потому что ток всегда «бежит» по пути наименьшего сопротивления. В нашем случае, сопротивление человека (примерно 1000 Ом) будет намного больше, чем сопротивление самого защитного провода + сопротивление контура заземления, которое будет составлять примерно несколько десятков Ом.

    Заземление частного дома необходимо и для защиты наших бытовых электроприборов. Человек часто является «носителем» статического заряда, который зависит от множества факторов, начиная от одежды до уровня влажности помещения, ток при этом очень маленький, но напряжение достигает нескольких тысяч вольт, способных повредить нежную электронику в электроприборах.

    Но заземление частного дома не позволит этому случиться и «отведет» статическое электричество в землю. Также заземление частного дома не позволяет накапливаться статическому заряду до значительных величин уже на самих корпусах электроприборов, в этом случае, заряд постоянно «стекает» в землю.

    Это простое и, надеюсь, понятное объяснение для чего необходимо заземление частного дома, коттеджа или квартиры. Электрический заряд, будь то повреждение изоляции электроприбора, или же накопленный статически, при заземлении постоянно «уходит» в землю, т.к. корпус электрооборудования и контур заземления частного дома, образно говоря, являются одним целым.

    Как самому правильно смонтировать заземление частного дома, можно прочитать в отдельной статье «Монтаж контура заземления«.

    Спасибо за внимание.

    elektroschyt.ru

    Электрооборудование, свет, освещение. Надо ли делать контур заземления для деревянного дома

    Зачем нужно заземление в частном доме. Как сделать правильное заземление

    Многие люди не понимают, зачем заземление в частном доме вообще необходимо, поэтому игнорируют его создание. Ранее просто не было необходимости в том, чтобы создавать заземление электропроводки в частном доме.

    Это связано с тем, что бытовая техника не была так сильно распространена. На сегодняшний день практически ни одно жилое строение не обходиться без электрических приборов. Если использовать сеть, которая не имеет заземления, то очень велика опасность поражения током при контакте человека с корпусом любой техники.

    Правильное заземление в частном доме позволит свести к минимуму количество помех, которые возникают внутри электрической сети. Кроме того, существенно снизится уровень электромагнитного излучения, негативно влияющего на физическое состояние человека и его самочувствие.

    Система заземления в частном доме даёт возможность безопасной жизнедеятельности. Ранее для её создания использовались водопроводные трубы. Однако такой метод был небезопасен, так как внутри труб находилась вода, являющаяся замечательным проводником тока.

    На самом деле заземление розеток в частном доме выполнить не сложно, для этого даже не требуется обладать какими-либо специальными знаниями. Достаточно лишь чётко следовать инструкции, которая будет описана ниже.

    На первом этапе необходимо создать контур заземления частного дома. Под ним понимают систему проводников из металла, которая погружается в землю. Существуют определённые правила, по которым проводится данный этап. Например, это касается геометрической формы. Она должна представлять собой треугольник с равными сторонами.

    Для соединения элементов контура используются болты, а также применяется сварка. Самым популярным материалом при создании заземления является сталь. Она может быть покрыта оболочкой из меди, но такой вариант часто исключается из-за дороговизны. Кроме этого, пригодятся угловые и прямоугольные профили, пруты. Длина электродов должна быть не менее двух метров, а их количество – не менее трёх.

    После того, как все необходимые материалы имеются в наличии, можно осуществлять монтаж заземления в частном доме.  Для этого вырывается яма треугольной формы, глубина которой составляет около полуметра. Затем от одной из вершин треугольника роется траншея, ведущая к дому. Каждый угол вырытого треугольника оснащается электродом, соединение которых выполняется при помощи сварочного аппарата и металлической полосы.

    По завершении монтажа переходим к подключению заземления в частном доме. Для этого на край металлической полосы, используемой при соединении электродов, приваривается болт (желательно использовать марку М8). Он необходим с той целью, чтобы обеспечить крепление провода, идущего в дом. Провод должен иметь сечение не менее шести квадратов. Его прикрепляют к болту, а затем ведут в электрический щиток.

    Так как мы делаем заземление в частном доме собственноручно, то необходимо убедиться в правильности его монтажа. Для проверки исправности системы используется специальные приборы. Если все вышеописанные действия выполнены совершенно верно, то приборами будут показаны нормальные данные. В противном случае что-то пошло не так и необходимо перепроверить заземление, так как его надёжность и исправность оставляет вопросы.

    При ответственном подходе устройство заземления в частном доме не должно составить никаких сложностей. Если же имеются сомнения в собственных силах, то лучшим решением станет обращение к услугам профессиональных специалистов. Как правило, для монтажа системы заземления достаточно лишь усилий одного человека. В случае необходимости можно позвать себе на помощь ещё одного человека. Это позволит существенно ускорить процесс.

    Видео:

     Loading …

    Понравилась статья? Нажимай

    Спасибо Вам за добавление этой статьи в:


    rmnt.net

    Как сделать заземление в деревянном доме

    Как сделать заземление в деревянном доме

    Отвечая на вопрос, нужно ли заземление в деревянном доме, владелец постройки должен отдавать себе отчет, что подобная система является обязательным элементом обеспечения требований противопожарной защиты сооружения. Очевидно, что эксплуатацию здания без выполнения подобных работ сложно назвать по-настоящему безопасной. Особенно актуальным устройство заземляющего контура выглядит для построек из древесины.

    Нужно ли заземление в деревянных домах

    Необходимость выполнить заземление в частном деревянном доме не вызывает у специалистов никаких вопросов. При этом крайне важно понимать, что подобная система выполняет сразу несколько серьезных функций, в частности:

    • Отвод напряжения с любых деталей и элементов системы электроснабжения, у которых повреждена изоляция. Это в равной степени относится к сетям и приборам, рассчитанным как на 220В, так и на 380В;
    • Препятствование накоплению статического заряда на бытовых электроприборах;
    • Выравнивание потенциалов предметов, расположенных в здании и проводящих ток, к одному уровню;
    • Обеспечение безопасной эксплуатации различных электрических приборов, количество которых в современном жилом доме крайне велико;
    • Создание благоприятных условий для эффективной работы различных систем безопасности и защиты, предусмотренных в доме, включая плавкие предохранители, УЗО и автоматы.

    Основным принципом работы заземляющего контура является достижение надежного контакта между системой электроснабжения постройки и используемых электрических приборов с потенциалом земли, который является практически нулевым. Для этого сооружается контур, обладающим минимальным уровнем сопротивления и размещающийся в грунте.

    Достаточно часто владелец постройки принимает решение выполнить заземление в деревянном доме своими руками. Сделать это вполне возможно, однако, необходимо четко понимать принцип действия такой системы, ее схему и основные элементы.

    Схема и элементы системы заземления

    Наиболее часто собственники решают сделать заземление в деревянном доме по простой, но при этом эффективной схеме. В этом случае система представляет собой контур из трех, а в некоторых случаях четырех электродов. Они объединяются в единую токопроводящую конструкцию при помощи стальной шины.

    Основными элементами подобной системы являются электроды, которые изготавливаются из металлического уголка с размером полки примерно 5*5 см и толщиной не менее 4 мм или обычного стального прута, диаметр которого равняется 10-12 см. В некоторых ситуациях могут применяться трубы или другой профиль, имеющий схожие габариты. Оптимальным вариантом считается применение стали с оцинкованным покрытием, обеспечивающим долговечность конструкции.

    Объединение электродов в единый заземляющий контур осуществляется при помощи шины. Она изготавливается из металлической полосы, ширина которой не менее 4-5 см, а толщина – равняется, как минимум, 4 мм. Нередко применяется арматура диаметром от 12 до 14 мм. Аналогичные материалы используются не только для создания контура, но и для его присоединения к точке ввода электричества в деревянный дом. Для этого сначала до цоколя прокладывается шина. Там она соединяется с проводом заземления, идущим непосредственно к распределительному щитку.

    Важным условием для эффективной работы выполненного контура заземления является погружение электродов на глубину не менее 1 метра. Соединительные элементы в виде шины располагаются на расстоянии в 50 см от поверхности земли. На аналогичной глубине необходимо укладывать металлическую полосу или арматуру, ведущую к цоколю здания для дальнейшего соединения с проводом заземления.

    Другим существенным требованиям к контуру заземления выступает соединение отдельных элементов при помощи сварки. Это объясняется тем, что узлы крепления на болтах под действием влажного грунта достаточно быстро окисляются. В результате повышается сопротивление контактов, что ведет к резкому снижению эффективности системы заземления.

    Источник

    Тематические статьи

    highlogistic.ru

    Как правильно сделать заземление дома

    Современные квартиры и дома, независимо от того, расположены они в больших городах или маленьких поселениях, насыщены электроприборами различного назначения. Люди стремятся использовать доступные блага цивилизации в полном объеме.

     Практически в каждом доме сегодня имеется большой набор бытовой техники, от крупной – бойлеры, стиральные машины, кондиционеры, садовые и строительные ручные электроинструменты, до мелкой – кухонные электроприборы, телевизоры, аудио- видео техника, компьютеры, фены, лечебные домашние приборы, техника для связи и отдыха.

    Вся эта техника  либо непосредственно работает от электроэнергии, либо использует ее для поддержания в работоспособном состоянии с помощью зарядных устройств. Электроприборы окружают нас повсюду – дома, на работе, в общественных  местах. Можно сказать, электроэнергия пронизала весь наш быт.



    Оглавление
    1. Для чего нужно заземление
    2. Заземление в старом доме
    3. Системы заземления дома
    4. Как сделать заземление дома
    5. Как сделать повторное заземление



    Для чего нужно заземление

    Между тем, электроэнергия представляет собой большую опасность и требует грамотного обращения с электропотребителями. Опасность эта заключается в поражении электрическим током. При случайном или аварийном попадании напряжения на корпус или другие части устройств, в нормальном состоянии не находящихся под напряжением, это может оказаться смертельно опасным. Заземление жилого дома направлено на предотвращение этой опасности.

    Основным документом, в котором изложены требования к защитному заземлению, являются ПУЭ (Правила Устройства Электроустановок). В этом документе предусмотрены два вида заземлений в зависимости от выполняемой функции: рабочее и защитное. Рабочее заземление относится к профессиональному виду работ, в бытовых условиях выполнять его не требуется. Поэтому в дальнейшем будет рассматриваться защитное заземление дома.

    Заземление в старом доме

    В старом доме все оказывается сложнее. Новая бытовая техника не подключается к старым розеткам – вилка не подходит. А в инструкции на технику указано, что категорически запрещается ее использования без заземления. Приходится разбираться, имеется ли и в каком состоянии заземление в панельном доме, если он старой постройки или, тем более заземление в деревянном доме. В недавние времена бытовая техника не требовала заземления, и заземление в старых домах было необязательным. С появлением современной техники этот вопрос приходится решать заново. Особенно это касается старых частных домов. В подавляющем большинстве случаев заземление в частном доме  отсутствует.

    Системы заземления дома

    Электропитание жилых домов осуществляется только по сетям с глухозаземленной нейтралью. Для таких сетей Гост Р 5051.2-94 регламентирует применение заземление по схемам TN и TT.

    Особенностью системы TN является то, что заземляемые части потребителей соединены с нейтралью источника питания нулевыми проводниками. Включает в себя три схемы:

    • TN-C. Нулевые проводники – рабочий и защитный – представлены одним проводником по всей длине линии. Повсеместно распространена в старых домах. В настоящее время использовать не рекомендуется.
    • TN-C-S. Аналогична подсистеме TN-C, но на вводе в дом производится расщепление общего проводника на нулевой рабочий и отдельно нулевой защитный. При этом требуется произвести дополнительно повторное заземление жилого дома. Рекомендуется взамен TN-C.
    • TN-S. Нулевые проводники – рабочий и защитный – проложены раздельно по всей длине линии. Обеспечивает наибольшую безопасность. Рекомендуется в современном строительстве. Требует применения в трехфазной сети пятижильного, а в однофазной – трехжильного кабеля.

    В отличие от предыдущей системы в системе TT глухозаземленная нейтраль источника питания не соединяется проводниками с заземляемыми частями потребителей. Для защитного заземления потребителей необходимо отдельное заземляющее устройство. Применение системы TT раньше было запрещено. Теперь ее применение возможно, но только при условии установки в доме УЗО. Как минимум, одного на вводе в дом. Наиболее целесообразны и экономичны системы заземления для частного дома по схемам TN-C-S и TN-S.

    Как сделать заземление дома

    Для того, чтобы принять решение, как правильно сделать заземление дома, нужно выяснить, какая  из систем заземления была применена в подведенной к дому линии электропередачи.

    В старых системах электроснабжения трехфазная система выполнена четырехжильным кабелем, а однофазная – двухжильным. Специальная жила для защитного заземления в них отсутствует. А нулевая жила заземлена у источника электроэнергии. То есть используется схема заземления дома TN-C. В большинстве случаев именно такая подводка электроэнергии производилась к домам частного сектора. Поэтому заземление в частном доме приходится делать заново. При этом требуется  не только делать контур заземления дома снаружи, входящий в состав повторного заземления, но и переделывать внутреннюю электропроводку. В результате реализуется схема заземления частного дома по типу TN-C-S.

    Если в кабеле, подведенном к вашему дому, есть специальная жила для защитного заземления, значит, есть возможность реализовать схему TN-S.  Выполнять дополнительно повторное заземление дома может потребоваться только в случае необходимости его молниезащиты.

    Чтобы выполнить заземление частного дома своими руками грамотно и с расчетом на длительный срок службы, вовсе не обязательно быть профессиональным электриком.

    Начнем рассмотрение вопроса, как сделать заземление дома, с более простого случая. Представим, что к вашему дому электроэнергия подведена по современной схеме – со специальной жилой для защитного заземления. В этом случае работа по заземлению будет выполняться только внутри дома. В щите, куда осуществляется ввод кабеля, должно быть две шины:

    • для нулевой жилы кабеля;
    • для жилы защитного заземления.
    •

    Нулевая шина должна быть изолирована от корпуса щита, а заземляющая – закреплена непосредственно к корпусу с обеспечением электрического контакта. Нулевая и заземляющая жилы подключаются к соответствующей шине. При этом соединение шин между собой категорически запрещается. Подводка к каждому потребителю, требующему заземления, должна выполняться трехжильным кабелем. Заземляющая жила должна присоединяться к предназначенному для этого контакту. Все розетки в доме должны быть с заземлением (евророзетки).

    Если подводка электроэнергии выполнена кабелем без заземляющей жилы, во вводном щите необходимо сделать расщепление нулевой жилы. В щите по-прежнему должны быть нулевая и заземляющая шины. Но в данном случае необходимо соединить их между собой. А к потребителям, как и в первом случае, должны быть подведены две жилы – нулевая и заземляющая от соответствующих шин. Это и называется расщеплением нулевой жилы. При этом заземляющая шина должна быть соединена с повторным заземлением, сооружаемым непосредственно возле дома.

    Как сделать повторное заземление

    Повторное заземление безусловно необходимо при использовании схем заземления TN-C-S и TT. При использовании схемы TN-S оно может потребоваться для устройства молниезащиты. Повторное заземление оборудуется непосредственно около заземляемого дома. Конструктивно такое заземление включает в себя заземлитель и заземляющий проводник. В качестве заземлителя используются металлический штырь, уголок, труба. Обычно применяются не один, а несколько заземлителей. Чаще всего берутся три заземлителя, из которых образуется контур в виде треугольника. Расстояние между заземлителями должно быть около 2 м. Заземлители забиваются на глубину не менее 2-3 м. Между ними роется неглубокая траншея (приблизительно 50 см.). В нее укладываются горизонтальные соединители, обычно выполняемые из полосового металла. Все заземлители соединяются между собой в виде замкнутого контура.  Лучший способ соединения – сварка. От контура также по траншее укладывается заземляющий проводник, соединяющий контур заземления с заземляющей шиной в вводном щите. Сделать такое устройство заземления дома не представляет труда. Но лучше сделать заземление в частном доме с использованием типовых комплектов, предлагаемых промышленностью, например, ZANDZ-6, или комплектов для реализации типовых схем заземления: «Воронья лапа», «Комбинированное заземление», «Замкнутый контур заземления дома».



    Применение таких комплектов гарантирует правильное заземление дома и обеспечит безопасность людей при работе с электроприборами.

    strport.ru

    Заземление в деревянном доме – гарантия безопасного проживания

    Деревянные дома сегодня чрезвычайно популярны в загородном строительстве. И это вполне объяснимо, ведь дерево экологически чистый материал, отличающийся великолепными эксплуатационными характеристиками. Но в связи с тем, что дерево является легко возгораемым материалом к электропроводке в деревянном доме предъявляются повышенные требования.



    Заземление всегда устанавливается с целью защиты человека от поражения током и исключения выхода со строя электроприборов. Но в деревянном доме оно является еще и мерой противопожарной безопасности. В многоквартирных домах система заземления предусматривается на стадии проектирования, а в частном доме эта проблема всецело ложится на плечи владельца. Но тем не менее следует помнить, что контур заземления должен быть обустроен обязательно.

    Согласно правил устройства электроустановок (ПУЭ) любой электроприбор должен быть подключен к трехфазной электросети. Как правило, в поселках для обеспечения электроснабжения применяются системы TN с глухозаземленной нейтралью источника питания. Таким образом, до ввода в дом используется система TN-C (нулевой проводник и 3 фазных провода). В соответствии с последними рекомендациями в щитке необходимо разделить общий нулевой провод на два: нулевой рабочий N и защитный PE, к которому будет подключен контур обустроенного самостоятельно защитного заземления.



    Как обустроить заземление в деревянном доме?

    В пункте 1.7.103 ПУЭ указано, что для сетей с напряжением 380/220 В сопротивление контура заземления не должно быть выше 10 Ом в какое-либо время года. Произвести самостоятельно расчет довольно сложно, ведь в нем должно быть учтено множество различных факторов. Поэтому лучше воспользоваться следующими рекомендациями.

    Для обеспечения требуемого сопротивления заземления деревянного дома нужно вбить в грунт три двухметровых вертикальных заземлителя, изготовленных из уголковой стали шириной около 50 мм. Сделать это нужно таким образом, чтобы верх заземлителя находился на глубине как минимум полметра от поверхности земли. Между собой заземлители необходимо соединить с помощью сварки арматурой, именующей диаметр 10-12 мм. Расстояние между заземлителями должно быть не меньше 2 метров. Для обустройства контура заземления, как правило, выкапывается траншея глубиной около полметра. Причем после укладки заземлителей засыпать траншею необходимо постепенно, послойно утрамбовывая грунт или проливая его водой. Это необходимо для того, чтобы исключить его возможное проседание или образование провалов в будущем.

    Наиболее эффективной считается конструкция контура заземления, когда электроды расположены в линию. Размещение стержней треугольником несколько хуже в связи с тем, что электроды в большей степени экранируют друг друга, следовательно увеличивается расход материала. Но, с другой стороны, треугольный контур упрощает в целом проведение работ. Ведь в треугольной яме гораздо проще забивать штыри и соединять их между собой, чем в узкой траншее.

    В качестве проводника, который будет подключаться к шине PЕсилового щита можно использовать:

    • Стальной провод, имеющий сечение не меньше 50 мм2;
    • Одножильный медный провод, имеющий сечение равное сечению фазного проводника.

         Для ввода в дом используется стальная полоса шириной около 50 мм. На ней организуется болтовое соединение для подсоединения заземляющего проводника. Как правило, применяется болт с шайбой диаметром 8 мм.

    Сегодня для обустройства контура заземления в деревянном доме можно использовать готовые штыревые комплекты, в состав которых входят стальные омедненные стержни, соединяющиеся с помощью резьбовых муфт.

    Добавить комментарий

    bgdstud.ru

    les66.ru

    А нужно ли делать заземление дома?

    Если электропроводку, то скорее всего на ваше усмотрение. Контур иметь не лишнее. У меня к примеру, за 33 года жизни этого никогда не было и никого током не било. Контур заземления в частном доме состоит из вбитых в почву вертикальных заземлителей, которые соединяются между собой горизонтальными заземлителями и заземляющего проводника который соединяет контур заземления с электрощитом.

    заземление по любому должно быть, банально стиральная машина током будет бить без него

    Я у себя сделал на всяк случай, для техники, которая может пробить на корпус (стиралка, духовка).

    Заземление в частном доме или коттедже является далеко не лишним элементом безопасности. А если речь идет о том, чтобы подключить дом к трехфазной электросети, то без заземляющего контура просто не обойтись. Идеальным вариантом решения проблемы как сделать заземление является привлечение квалифицированных специалистов, которые смогут не только сделать заземление в соответствии с нормативными требованиями, но и проверить электрическое сопротивление контура. Если же принято решение делать заземление самостоятельно, то ничего сверхъестественного здесь нет, но, следует обращать внимание на кое-какие нюансы, в частности размеры, четко прописанны в специальной литературе.
    Загнанные в землю 3-4 заземлителя соединяются между собой с помощью электросварки железной полосой, образуя т. н. контур заземления. В доме к заземлению обязательно подключаются соответствующие выводы розеток. Если в хозяйстве есть мощные потребители электроэнергии (водонагреватель, сварочный аппарат, стиральная машина и пр.: -), то их желательно подключать к заземлению с помощью отдельных проводов. Довольно значительное влияние на величину электрического сопротивления контура играет тип грунтов в данной местности.

    Лучше что бы делали спецы

    Советую заземление провести. Поможет от короткого замыкания. Вдруг что случись, все напряжение в землю уйдет. Делайте!

    Есть правила, отсюда варианта только два – либо делать по ним, либо делать, как “кто то посоветует”)))
    …А ПУЭ говорит однозначно, без всяких споров и мнений – в частном доме заземление должно быть! ..
    …вот скажите, разве логично слушать доводы, приводимые в таком ракурсе – “из 2х миллионов при отсутствующем заземлении – убило лишь 2 тысячи человек, соотношение слишком мало, делать не надо”…

    Заземляется не сам дом. Выполняется заземление для безопасного подключения электрической техники .Современные стиральные машины, посудомойки, даже холодильники часто бьют током и это часто ощущаеся, когда техника во влажном состоянии.

    Если вы имеете в виду заземление крыши на случай попадания молнии то это как хотите у нас в округи я не у кого не видел . А если в проводке то это желательно но не смертельно

    Если в доме есть электроприборы, то заземление нужно! как минимум для подвода ко всем розеткам!
    Также в принципе не повредит заземление кровли или вааще установка громоотвода, но это дело добровольное и зависит от региона. На Ровнине это дело менее актуально чем например в горах.

    Газовая служба заставит сделать заземление. Установка газового оборудования будет невозможна без заземления электросети.

    Часто задаваемый вопрос. Мнения и ответы на него самые разные, но все же большинство людей, в том числе и я считают, что заземление зданий необходимо. Для чего? Во- первых, заземление является неотъемлемой частью молниезащиты. В случае попадания молнии в ваше жилье, и вы и ваше имущество будите вне опасности. Во – вторых, нас окружает множество электороприборов, которые представляют потенциальную опасность. Особенно опасны: стиральные и посудомоечные машины, электрические водонагреватели и т. д. Все прекрасно понимают, какие последствия ждут человека коснувшегося одновременно корпуса поврежденного прибора и водопроводной трубы или батареи отопления. Советую отнестись серьезно к теме заземления.

    Заземление от короткого замыкания ни как не защитит, если токлько при кз на корпус не пробьет))) стиралка как билась так и будет биться, ну может меньше и безопасней не много.
    А так смысл по всему дому тянуть не вижу, во- первых стоимость кабеля 3 -х жильного на 50% дороже чем 2-х жильного, получится кругленькая сумма!!!
    Проще если Вам так необходимо заземлить, то заземлите ванную комнату и газовое оборудование, намного дешевле получится!!

    touch.otvet.mail.ru

    Заземление в деревянном доме

    Загородные дома, построенные из дерева, пользуются популярностью среди широких слоев населения. Кроме отличных эксплуатационных характеристик, этот материал отличается экологической чистотой. Существенным недостатком дерева является его повышенная возгораемость. Поэтому, вся проводка и заземление в деревянном доме оборудуются в соответствии с повышенными требованиями.

    Общие требования к заземлению

    Основной функцией заземления является защита от поражения электрическим током, обеспечение нормального функционирования приборов и оборудования. В деревянных домах, таким образом, обеспечивается еще и дополнительная противопожарная безопасность.

    Если в многоэтажных жилых домах заземление проектируется заранее, то в частных деревянных домах эту проблему приходится решать самому хозяину. Тем более, что устройство заземления в частном доме является обязательным. Это связано с тем, что для питания приборов используется трехфазная электрическая сеть. Следует помнить и о правильном расчете сопротивления заземления, которое не должно превышать 10-ти Ом. Для этого существуют определенные правила, которые нужно обязательно выполнять.

    Заземление для деревянного дома

    Для того, чтобы обеспечить необходимое сопротивление заземления, используются двухметровые вертикальные заземлители в количестве трех штук. Они изготавливаются из уголка 50 мм и вбиваются в землю так, чтобы их верхняя часть находилась примерно в половине метра от земли. Как и везде, заземлители соединяются между собой арматурой при помощи сварки. Заземлители располагаются между собой на расстоянии не менее 2-х метров. Чтобы сделать качественный контур, для него предварительно отрывается траншея. Она закапывается постепенно с утрамбовкой каждого слоя.

    Заземление в деревянном доме вводится внутрь с помощью стальной полосы, ширина которой примерно 50 мм. К ней подключается заземляющий проводник и закрепляется болтовым соединением. Для непосредственного подключения к щитку может использоваться стальной провод с диаметром не менее 5-ти мм или медный провод с одной жилой, сечение которого совпадает с сечением провода фазы.

    В настоящее время для деревянных домов разработаны специальные комплекты для устройства заземления. Они включают все необходимые элементы, остается только смонтировать их, применительно к конкретным условиям. Правильно устроенный контур заземления способен уберечь не только от действия электрического тока, но и от возможного возгорания.

    Как самому сделать заземление дома

    electric-220.ru

    Контур заземления | Заметки электрика

    Здравствуйте, дорогие гости сайта «Заметки электрика».

    Сегодня я расскажу Вам про контур заземления, для чего он необходим и как правильно выполнить его монтаж своими руками.

    Покупая дачные участки для строительства домов и коттеджей, мы должны получить разрешение от энергоснабжающей организации на присоединение определенной мощности. И на данном этапе практически у всех возникает проблема с электромонтажом контура заземления, т.к. в технических условиях на электроснабжение дома он обязателен.

    Также он необходим при реконструкции старой электропроводки. Более подробно об организации электропроводки в своем доме читайте в статье: электропроводка в деревянном доме.

    Что такое контур заземления?

    Для начала давайте разберемся, что такое заземление?

    Заземление — это ЗУ (заземляющее устройство), предназначенное для электрического соединения с «землей» различных заземляемых частей электрооборудования.

    Для каждой системы заземления (TN-C, TN-C-S, TN-S, TT и IT) существуют свои требования к сопротивлению заземляющего устройства (переходите по ссылкам соответствующих систем заземления и знакомьтесь).

    Сопротивление ЗУ очень сильно зависит от:

    • типа грунта
    • структуры грунта
    • состояния грунта
    • глубины залегания электродов
    • количества электродов
    • свойств электродов

    Контур заземления — это и есть, соединенные между собой, горизонтальные и вертикальные электроды, которые заложены на определенной глубине в грунте Вашего участка.

    Все вышеописанные свойства грунта определяются его сопротивлением растекания тока. И чем это сопротивление меньше, тем лучше для монтажа контура заземления.

    Грунты, идеально подходящие для монтажа контура заземления:

    • торф
    • суглинок
    • глина с высокой влажностью

    Грунты, подходящие для монтажа контура заземления

    Грунты, не подходящие для монтажа контура заземления:

    Грунты, не подходящие для монтажа контура заземления

    В зависимости от условий окружающей среды, даже один и тот же тип грунта может иметь разные свойства.

    Поэтому производить монтаж контура заземления необходимо осознанно, а выбор количества и длины заземляющих электродов рассматривать по конкретному случаю.

    В данной статье я опишу Вам самый распространенный и простой способ монтажа контура заземления. Существуют и более современные способы, например, модульно-штырьевая система заземления. Но к ним мы вернемся в других моих статьях. Чтобы не пропустить новые выпуски статей, подпишитесь.



    Подготовка

    Выбираем место для установки и монтажа заземляющего устройства.

    Рекомендую выбирать место для заземления вблизи вводного распределительного устройства (сборки) Вашего дома.

    Согласно ПУЭ (п.1.7.111), искусственные вертикальные и горизонтальные заземлители (электроды) должны быть либо медными, либо из черной или оцинкованной стали. Также их поверхность не должна быть окрашена.

    Вот таблица (ПУЭ, табл.1.7.4) рекомендуемых размеров вертикальных и горизонтальных заземлителей (электродов) и заземляющих проводников для прокладки в земле:

    В качестве вертикальных и горизонтальных заземлителей (электродов) мы используем:

    • стальной уголок размером 50х50х5 (мм) с поперечным сечением 480 (кв.мм)
    • стальную полосу размером 40х4 (мм) с поперечным сечением 160 (кв.мм)

    Материалы для контура заземления

    Вот мои заготовки материала для монтажа контура заземления для повторного заземления PEN-проводника жилого многоквартирного дома и дальнейшего его разделения: на защитный проводник РЕ и нулевой рабочий проводник N.



    Монтаж контура заземления

    Теперь нам необходимо взять лопату и выкопать траншею в виде треугольника с размерами (3 х 3 х 3) метра. Можно выкопать траншею в виде прямой линии длиной порядка 4-5 метров. Последнее время мы именно так и делаем.

    Ширина траншеи составляет 0,3-0,5 метра, а глубина 0,5-0,8 метра.

    Траншея для контура заземления

    В вершины данного треугольника забиваем кувалдой стальной уголок (вертикальные заземлители) длиной 2,5-3 метра. Вместо кувалды можно использовать специальные буры. Если траншея у Вас выкопана в виде прямой линии, то забиваем вертикальные электроды в количестве 4-5 штук через каждый метр.

    Чтобы легче забивать стальные уголки в землю, заострите их концы болгаркой.

    Забиваем стальные уголки (вертикальные электроды) не полностью, а оставляем около 20 (см). Затем с помощью сварочного аппарата привариваем к нашим стальным уголкам по периметру треугольника или прямой линии горизонтальную стальную полосу, идущую в силовой электрический щиток на шину РЕ (ГЗШ).

    Проводник, который соединяет заземляющее устройство с заземляющей частью электроустановки (вводным распределительным устройством или сборкой), называется заземляющим.

    В нашем примере в качестве заземляющего проводника применяется стальная полоса размерами 40 х 4 (мм), что удовлетворяет требованиям ПУЭ.

    В итоге у нас получается вот такая конструкция (схема). Кстати забыл сказать, что места сварки нужно обработать антикоррозийным составом, например, битумом, а траншею закопать однородным грунтом.

    Далее стальную полосу прокладываем до шины РЕ (ГЗШ). Вот фотография для наглядности.

    Можно сделать и по-другому, воспользовавшись ПУЭ, п.1.7.117. Выводим из земли горизонтальный заземляющий проводник в виде стальной полосы, а к нему с помощью болтового соединения подключаем проводник, который прокладываем до шины РЕ (ГЗШ):

    • медный сечением не менее 10 кв.мм
    • алюминиевый сечением не менее 16 кв.мм
    • стальной сечением не менее 75 кв.мм

    Я использовал заземляющий проводник из медной шины.

    Окончание работ

    После монтажа необходимо произвести замер его сопротивления. Как сделать это самостоятельно — читайте в статье замер контура заземления (заземляющего устройства).

    P.S. В завершении хотелось бы Вам напомнить, что правильное и качественное заземление является Вашей защитой от поражения электрическим током.

    Если статья была Вам полезна, то поделитесь ей со своими друзьями:


    zametkielectrika.ru
