Насос для колодца для подачи воды в дом – виды, советы по выбору и монтажу

sotka.guru

какой лучше выбрать колодезный насос, погружной или глубинный для водоснабжения дома, центробежный насос в колодец, как выбрать водяной насос

Содержание:

Приобретение насоса позволяет решить большое количество проблем, которые возникают в процессе обслуживания загородного дома. С помощью этого недорогого компактного оборудования можно обеспечить подачу воды в баню и на кухню, наполнить емкости для полива или чашу бассейна и искусственного водоема.

Можно с уверенностью сказать, что ручное исполнение таких мероприятий достаточно сложное, поэтому важно знать, какой погружной насос выбрать для колодца. Насос на отлично выполнит все работы подобного типа при соблюдении некоторых условий при покупке оборудования. В частности стоит обратить внимание на технические и гидрогеологические особенности наноса. Чтобы сделать правильный выбор и решить этот достаточно сложный вопрос, необходимо ознакомиться со всеми характеристиками и обстоятельствами, которые могут оказать влияние на выбор. Чтобы приобрести качественный товар, необходимо изучить большое количество информации, включая основные ориентиры выбора насосного оборудования, а также познакомиться со списком лидирующих производителей в рассматриваемой области.

Факторы, которые необходимо учитывать при выборе насоса для откачки воды из колодца

Приобретение колодезного насоса требует основательной подготовки.

Прежде всего, продавцу следует предоставить полную информацию об источнике водоснабжения. Только в этом случае он может определить, какой мотор для колодца больше всего подходит для определенной ситуации.

Правильный выбор насоса можно сделать при наличии следующей информации:

• Расстояние между основными точками: ввод и дно колодца. В случае с дачным сборно-разборным водопроводом шланг для подачи воды заводят через оголовок, поэтому точкой отсчета следует считать его верхний край. Выбирая насос для постоянного водопровода, точкой отсчета считают ввод через стенку колодца. Требуемое расстояние измеряется с помощью простого измерительного приспособления в виде веревки с привязанным грузом (подробнее: «Как сделать водопровод из колодца – варианты решения задачи, руководство»).
• Статический уровень воды. В частности речь идет о расстоянии от поверхности грунта до поверхности воды в источнике водоснабжения. Чтобы самостоятельно получить необходимую информацию, нужно взять веревку и вместо груза привязать тяжелую гайку за противоположные стороны. В этом случае при соприкосновении с водой отверстие гайки выдаст своеобразный хлопок.
• Динамический уровень. Этот показатель определяется по аналогичной схеме, однако, перед измерением уровня необходимо откачать воду.
• Высота источника водоснабжения. Измерение проводится путем сложения высоты колец, которые использовались при обустройстве колодца.
• Схема участка и его размеры. Этот параметр позволит определить расстояние между двумя точками: водозабор и водоразбор. Схему можно нарисовать вручную, точно указав на ней все необходимые расстояния.
• Разница между динамическим и статическим уровнем. Зная этот параметр, можно определить дебит источника водоснабжения.
• Высоту водного столба можно определить по расстоянию от дна колодца до динамического уровня.
• По степени загрязнения воды, то есть по наличию или отсутствию мелкой взвеси, можно определить, является вода питьевой или технической.

После получения полной и достоверной информации об источнике водоснабжения можно смело отправляться в магазин за насосом. Однако для полной уверенности рекомендуется получить дополнительные знания.

Выбор между глубинным и поверхностным насосом

Глубина источника водоснабжения определяет конструктивную специфику водяного насоса.

Поэтому, решая, какой лучше насос для колодца, погружной или поверхностный, следует узнать, что выделяют два типа механизмов для подачи воды:

• Поверхностный насос подходит для установки в доме или около источника водоснабжения. С помощью такого устройства вода транспортируется с глубины до 10 метров. Это могут быть открытые источники или мелкие скважины. Рекомендовано для использования в теплое время года, чтобы осуществлять подачу воды в объекты временной эксплуатации.
• Глубинный насос работает непосредственно в колодце или другой выработке, поэтому его еще называют погружным или скважинным. К такому насосу присоединяют крепежный трос и шланг для подачи воды. Подобные устройства могут транспортировать воду с глубины до 200 метров. Основное использование погружного насоса для колодцев для водоснабжения – автономные водоносные системы, работающие круглый год.

Поверхностные насосы имеют более простую конструкцию, чем скважинные устройства. Кроме того они характеризуются низкой производительностью и всасывающей возможностью. Все это объясняет низкую стоимость устройств.

Погружной насос в колодец для водоснабжения дома значительно дороже, так как его конструкция более сложная. Благодаря наличию многоступенчатых двигателей такие насосы транспортируют воду с большой глубины под значительным напором.

Среди агрегатов погружного типа есть варианты, отлично работающие на глубине около 20 метров. Чтобы избежать засоров и поломки прибора в этом случае, необходимо обеспечить между насосом и дном скважины водный столб высотой не меньше 1 метра. Такое же расстояние следует обеспечить между верхней частью насоса и минимальным уровнем воды в источнике водоснабжения.

Для тех, кто не знает, какой насос поставить в колодец, следует сказать, среди моделей погружного типа имеются насосы для скважин и колодцев. При этом при обустройстве колодца на дачном участке можно воспользоваться и скважинным и колодезным насосом, оба устройства откачивают воду из выработки без загрязнений. Однако следует учесть, что второй вариант более приспособлен к работе именно в колодцах. Для бесперебойной работы скважинного и колодезного насоса  вода должна быть чистой, не содержать песчинок и глинистой взвеси.

Существуют некоторые ограничения в эксплуатации глубинной техники, их не рекомендуется устанавливать в старые колодцы. Однако можно решить подобную проблему, если выполнить укрепление стенок и дна колодца с помощью бетонного раствора, а также установить новый донный фильтр.

Насосы поверхностного типа могут работать в воде с присутствием некоторых загрязнений. Поэтому для транспортировки воды технического назначения из верхних водоносных слоев вполне можно использовать поверхностные агрегаты. Чаще всего верховодка имеет нестабильный запас воды, в этом случае можно приобрести насос с сигнальным поплавком. Такое приспособление позволяет прекратить подачу воды, если уровень подает ниже технического предела.

С помощью поверхностных насосов, оснащенных эжектором, можно обеспечить подачу воды с глубины до 30 метров. В этом случае можно опустить агрегат по принципу погружной системы, однако перекачивание воды будет выполнять поверхностное приспособление.

При выборе насоса для колодца следует учесть, что с увеличением глубинного показателя производительность насоса с эжектором падает, а количество потребленной электроэнергии существенно возрастает. Из этого следует, что для подачи воды с большой глубины лучше сделать выбор в пользу насосной станции, в состав которой входит накопительный бак и автоматическая система.

Технические характеристики, которые следует учитывать при выборе насоса

В комплекте с каждым колодезным насосом для водоснабжения имеется технический паспорт от производителя, где содержится достаточное количество информации, полезной для будущего владельца насоса.

При изучении подобного приложения следует обратить внимание на следующие характеристики:

• Значение максимальной производительности, которая показывает, сколько литров воды насос поставляет за 1 минуту. Эта характеристика полностью зависит от мощности агрегата и пропускной способности трубы, по которой осуществляется транспортировка воды. Производительность следует сравнить с потребностью в воде.
• Глубина всасывания показывает, на какой глубине может работать агрегат для закачивания и транспортировки воды. Эту характеристику сравнивают с глубиной источника водоснабжения и динамическим уровнем.
• Максимальный напор показывает, какое максимальное расстояние может быть между точкой водозабора и самой верхней точкой водоразбора.

Что касается производительности насоса, то эту характеристику можно назвать самой важной. Она полностью должна соответствовать расходу воды при одновременном включении всех точек разбора воды или количеству воды, которое потребляется за один час.

Не рекомендуется приобретать насос, мощность которого превышает потребности. Постоянное переключение агрегата на «сухой ход» приведет к быстрому выходу из строя. В то же время, насос малой мощности не может обеспечить достаточный напор и требуемое количество воды.

Перед тем как выбрать погружной насос для колодца по производительности, необходимо принять во внимание еще один фактор – дебит источника водоснабжения. Дело в том, что некоторые источники водоснабжения не могут похвастаться стабильным количеством воды. По этой причине, определяя производительность требуемого насоса и периодичность его работы, в первую очередь смотрят на дебит колодца, а затем на расход воды.

Необходимые расчеты для правильного подбора насосного оборудования

Например, требуется решить вопрос, как выбрать насос для колодца, глубина которого составляет 25 метров, и рассчитать его параметры. Основная информация для этой цели содержит следующее: динамический уровень после откачки воды составил 15 метров, между домом и колодцем расстояние 30 метров, точки водоразбора имеются на первых двух этажах жилого строения, основное потребление воды приходится на душ, кухню и полив.

Расчет напора водяного насоса для колодца выполняется следующим образом: к величине динамического уровня 15 метров прибавляется расстояние от дома до колодца с учетом вертикальной подачи 3 метра. Также добавляется гравитационный показатель, который состоит из двух частей (1 метр — поставка воды на первый и 4 метра – на второй этаж) и расстояние 30 метров, которое необходимо для нормального функционирования насоса.

В результате получается результат:

15+3+5+30=53 метра.

Переводя полученное значение в атмосферы, получается, что для данной ситуации требуется насос мощностью не меньше 5,3 Атм. Также следует учесть потерю мощности в процессе износа, поэтому следует приобретать насос с небольшим запасом мощности.

При расчете расхода воды во внимание принимается количество точек водоразбора и их примерное потребление. В приведенном примере кран для полива потребляет 18 литров воды в минуту, через смеситель на кухне уходит до 10 литров воды, через душ – 12 литров в минуту.

В результате получается следующее:

18+10+12=40 литров.

К этому значению следует прибавить примерно 5 литров, которые расходуются унитазом и умывальником.

Следует учитывать, что расход воды должен быть примерно в 6 раз меньше дебита колодца. В противном случае насос будет работать на сухом ходу и быстро придет в негодность.

Полученное значение напора используют при выборе насоса, сопоставляют его производительность со значением дебита колодца и расходом воды. В системе без накопительного бака насос должен подавать воду, количество которой соответствует секундному расходу. Если в системе присутствует накопительный бак или гидроаккумулятор, то ориентиром должен служить часовой расход воды.

Принцип действия насосов и основные различия по этому признаку

Очень часто потребитель не может определить, какой насос лучше для колодца. Поэтому важно понимать, все виды водяных насосов работают по одной схеме. Они всасывают воду и выталкивают ее в водоприемную трубу, а оттуда вода подается в трубопровод. Всасывание жидкости происходит благодаря вакууму, который создается внутри насоса. При поступлении в вакуумный отсек каждой следующей порции воды, предыдущее количество выталкивается. Процесс продолжается до поступления воды в пропускной кран.

Существует несколько методов создания вакуумной среды в насосах, по этому признаку бытовые насосы можно разделить на следующие виды:

• Погружной центробежный насос для колодца. В них лопасти центробежного колеса формируют центробежную силу, за счет которой работает насос. По такому принципу работают практически все поверхностные насосы. Следует отметить, что подобные агрегаты могут работать в воде с присутствием мелких песчинок, но при этом следует об имеющихся ограничениях по степени загрязнения.
• В вихревых насосах вакуум создает вращающееся вихревое колесо. Этот элемент выполнен в виде диска с небольшими лопастями, которые размещены по всей окружности. Диск формирует вихревую полость внутри насоса, что позволяет создавать дополнительное ускорение частичкам воды, попавшим туда. В результате напор вихревого насоса в колодец для водоснабжения дома значительно больше, чем у центробежных агрегатов. Недостатком вихревых насосов является высокая чувствительность к загрязнениям.
• В электромагнитных или вибрационных насосах втягивание воды происходит благодаря диафрагме, расположенной внутри агрегата. Диафрагма начинает работать за счет возвратно-поступательных движений электромагнитного поля. Чаще всего по такому принципу работают погружные насосы, которые могут работать в воде с присутствием легких загрязнений.

Чтобы извлекать и транспортировать воду с большим содержанием воздуха, используют самовсасывающие насосы. Эти агрегаты относятся к системам поверхностного типа, среди них есть модели с эжектором и без него. Самовсасывающее насосное оборудование представлено на рынке различными производителями, такие агрегаты могут перекачивать чистую воду и жидкость, содержащую определенное количество примесей.

Практически все типы насосного оборудования , включая центробежный насос для колодца, используются при обустройстве автономных водопроводных систем, для поставки воды питьевой и технической.

Популярные производители насосного оборудования для колодцев

Владельцы дачных участков, желающие обустроить источник водоснабжения в виде колодца, не могут определить, какой насос выбрать для колодца. В этом случае они должны выбрать для этой цели надежную насосную технику от проверенных компаний-производителей.

Зарубежные марки

Дачники и просто любители загородной жизни отдают предпочтение следующим маркам насосного оборудования от зарубежных производителей:

• Испанское насосное оборудование «ESPA» характеризуется стабильностью и выносливостью в работе, максимально приспособлено в эксплуатации в сложных климатических условиях российских регионов. Первыми агрегатами испанской фирмы «ESPA GROUP» были насосы центробежного типа. В настоящее время можно увидеть погружной колодезный насос и поверхностные станции от этого производителя.

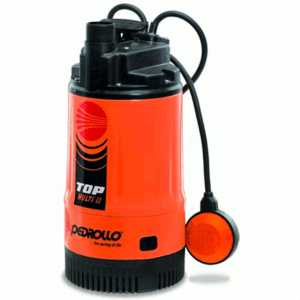

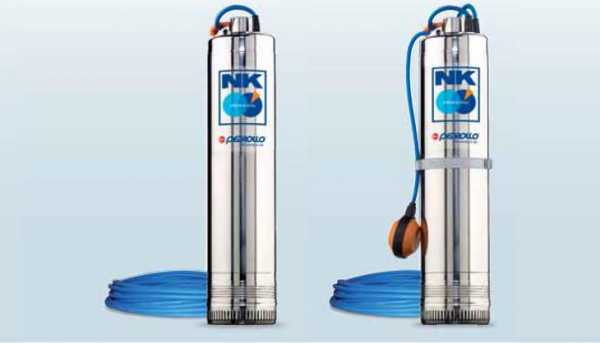

• Итальянская фирма «PEDROLLO» занимается поставкой на российский рынок колодезных насосов глубинного типа и самовсасывающих поверхностных станций. Изделия этого производителя характеризуются сравнительно небольшой массой в сочетании с прочным корпусом и деталями. Производство осуществляется с использованием антикоррозионных материалов, которые соответствуют самым высоким экологическим требованиям.
• Германская насосная техника «KARCHER» представлена на рынке погружными насосами для колодцев и станциями водоснабжения с автоматикой и гидробаком. Насосная техника этого производителя отличается сборкой высокой точности и долгим эксплуатационным периодом.
• Специализация германской компании «GARDENA» — производство садового инвентаря и оборудования для сада и дачных участков. Здесь налажен выпуск садовых колодезных насосов для водоснабжения дома, которые могут забирать воду из неглубоких источников водоснабжения, а также скважинной насосной техники и автоматических напорных станций.
• Компанию «GRUNDFOS» из Дании можно назвать самым крупным производителем насосного оборудования. Изделия этого производителя отличаются износостойкостью и высокой степенью коррозионной защиты. Благодаря этим качествам поверхностный и глубинный насос для колодца пользуется огромной популярностью.
• Насосное оборудование итальянской компании «ZDS» относится к премиум-классу. Все агрегаты имеют уникальную систему защиты двигателя от перегрева, скачков напряжения и «сухого хода». Для всей продукции свойственна высокая производительность и возможность закачивать воду с легкими загрязнениями в виде мелких песчинок.

Стоит отметить, что практически все агрегаты, включая погружной насос для колодца для водоснабжения дома, от зарубежных производителей имеют достаточно высокую цену. Поэтому для забора воды с верхних водоносных слоев их использование будет нерациональным. Кроме того дорогим будет и ремонт такого оборудования, не исключены сложности с поставкой запасных частей для ремонта насосов.

Насосы от отечественных производителей

Для отечественного насосного оборудования свойственна приемлемая стоимость, быстрое решение проблем, возникающих на стадии ремонта и гарантия от производителя. Кроме того большинство отечественных компаний позволяет выполнить обмен некачественного товара на более подходящее оборудование.

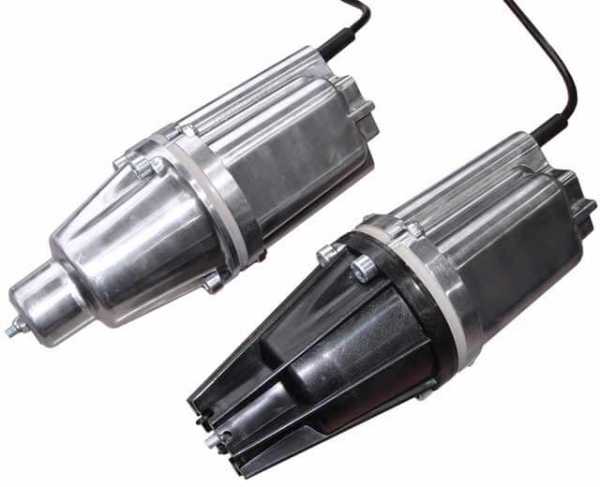

Насосы «Малыш»

Трудолюбие и неприхотливость бытового насоса «Малыш» — это качества, благодаря которым агрегат приобрел популярность. Более полувека эти агрегаты поставляет на рынок ОАО «ГМС Ливгидромаш».

За это время появилось большое количество модификаций единственного представителя. Можно приобрести насос для колодца для водоснабжения дома с разным напором, глубиной забора и расположением патрубка для всасывающей трубы. Что касается последнего критерия, то патрубок может располагаться в верхней или в нижней части насоса. Первый вариант может использоваться для забора воды, в которой присутствуют частицы ила или другие взвешенные примеси. Второй вариант можно использовать для транспортировки безупречно чистой воды.

Универсальную машину рекомендуется использовать для всасывания и транспортировки воды из небольших колодцев, скважин и открытых водоемов. Что касается водопроводов, постоянно находящихся в эксплуатации, то такой тип оборудования лучше не использовать. Следует отметить, что при своей компактности агрегат занимает лидирующие позиции поп производительности среди аналогичных машин. Кроме того важно выделить высокую устойчивость к резкой смене напряжения, лояльность к недостаткам электрической сети и наличие защиты двигателя от «сухого хода».

Вибрационные колодезный насос «Малыш» имеет достаточно простую конструкцию и цену, доступную для большинства потребителей. Аналогичная машина «Ручеек» может похвастаться отличными техническими показателями и приемлемой стоимостью. Читайте также: «Как выбрать ручной насос для воды – виды, особенности, различия».

Насосы для колодцев, представленные компанией «JEELEX»

Среди производителей постсоветского пространства компания «Джилекс» одна из первых начала производство и поставку на рынок насосного оборудования. Она была основана в городе Климовск около 25 лет назад. С этого времени рынок постоянно наполняют насосы для бытового и промышленного использования, изготовленные на новейшем оборудовании, с применением инновационных технологий и собственных инженерных наработок.

Владельцы загородных участков с колодцем могут приобрести наиболее подходящую модель, благодаря широкому ассортименту насосной техники от компании «JEELEX». Кроме того каждый насос для колодца сопровождается подробной инструкцией по монтажу и эксплуатации. Также производитель очень часто публикует информацию, где содержатся советы и рекомендации по грамотному подбору оптимальной модели насосного оборудования, как для колодца, так и для других источников водоснабжения.

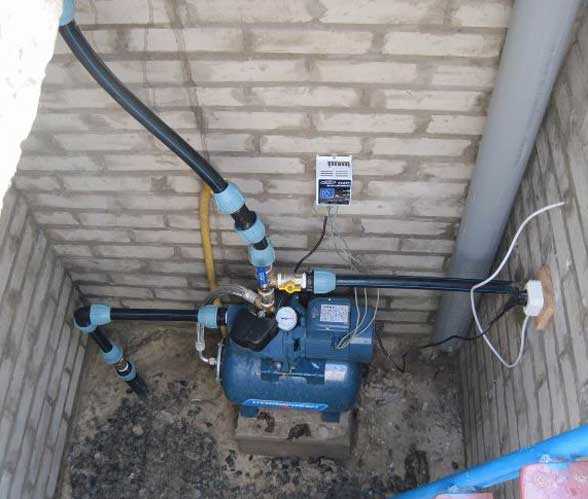

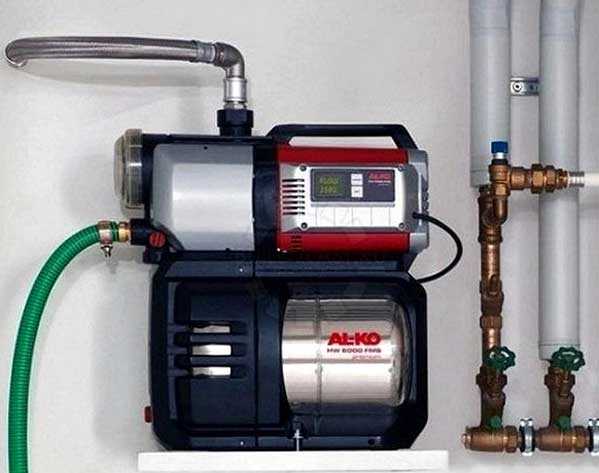

Поверхностную самовсасывающую установку «Джамбо», а также насосы автоматического типа  от компании «JEELEX» предназначены для засасывания воды из небольших колодцев. Подобные агрегаты могут функционировать в автоматическом режиме и поставлять питьевую воду из различных выработок, открытых водоемов и магистральных сетей. Они самостоятельно включаются и отключаются, а также стабилизируют и поддерживают напор в системе водоснабжения.

При наличии на автоматической станции эжектора можно использовать оборудование для засасывания и транспортировки воды с незначительными загрязнениями.

Информацию об объеме максимального расхода воды и величине напора можно получить при изучении маркировки погружного насоса для колодца от компании Джилекс.

Присутствие в маркировке индекса «А» означает, что агрегат относится к группе насосов-автоматов, для работы которых необходимо контролировать уровень забранной воды.

Индекс «Ч» присутствует в маркировке на моделях с частотным преобразователем.

Индекс «ДОМ» означает, что агрегат относится к группе автоматических машин, способных поддерживать постоянное давление в водопроводной сети.

kanalizaciyadoma.com

Какой насос выбирать для подачи воды в дом из колодца » Аква-Ремонт

Здравствуйте.

Нужно сделать водоснабжение дома от колодца. Глубина 5 м, дом на сваях +1 м. Бойлер Штибель на 80 л, 2 человека. Никак не соображу, надо ставить обычный центробежный насос с гидроаккумулятором или насосную станцию? Потребление стандартное: кухня (посудомоечная машина, раковина), санузел (душевая кабина, раковина, туалет, биде).

Спасибо.

Вадим

Ответ эксперта

Добрый день, Вадим.

Обычные центробежные насосы типа БЦН для сборки самодельной насосной станции (НС) не подходят. Дело в том, что такие агрегаты не рассчитаны на то, чтобы нагнать в гидроаккумулятор (ГА) воду под необходимым давлением. Наполнив ёмкость до определённого предела, насос попросту начнёт работать «на себя». Напора будет недостаточно для водоснабжения дома, поэтому такой вариант не следует даже рассматривать. А вот многоступенчатые центробежные насосы погружного типа справятся с подобной задачей без труда. Кроме того, в системе домашнего водоснабжения можно использовать шнековые и вибрационные модели – всё зависит от того, сколько Вы готовы потратить на постройку водопровода.

Касаемо выбора «готовая станция или сборка из гидроаккумулятора и насоса», то Вам подойдёт любой из этих вариантов. Даже недорогие модели рассчитаны на подъём воды с глубины до 8 м, не говоря об устройствах с эжектором. Основным критерием выбора является то, в каком месте Вы планируете установить насосную станцию. Если в приямке рядом с колодцем, то всасывающей силы НС будет достаточно для того, чтобы поднять воду на необходимую высоту. В случае, когда установка будет размещаться в подвале или в самом доме, следует использовать эжекционную насосную станцию или погружной (глубинный) агрегат, работающий совметсно с гидроаккумулятором.

Прежде чем приступать к выбору конкретной модели центробежного насоса, рассчитайте минимальный требуемый напор. При определении его величины необходимо учитывать:

• высоту подъёма от зеркала воды до гидроаккумулятора;
• протяжённость магистрали между колодцем и домом;
• давление воды в ГА.

Первое значение найти несложно – достаточно сложить глубину колодца и расстояние от уровня участка до гидроаккумулятора (в Вашем случае 5 м + 1 м, если ГА стоит на полу). Что же касается второй величины, то каждые 10 м горизонтальной магистрали имеют такое же гидравлическое сопротивление, что и 1 м вертикального участка. Так, если источник воды удалён от жилого здания на 40 м, то требуемую величину напора следует увеличить на 4 м. Всё, что осталось – рассчитать напор, необходимый для того, чтобы создать необходимое давление в системе. Как известно, для подъёма воды на высоту 10 м требуется создать давление в 1 атм. Следовательно, всё, что надо будет сделать – это умножить на 10 максимальное показание, которое Вы хотите видеть на манометре системы водоснабжения. Если брать рассмотренный нами пример, то для стандартно настроенного гидроаккумулятора (максимальное давление 3 атм), понадобится насос с напором 40 м (6 м + 4 м + 30 м). Вот и всё, что необходимо знать, чтобы построить надёжную и долговечную систему водоснабжения собственного дома.

aqua-rmnt.com

виды, выбор для дачи, дома

Для водоснабжения дома или полива участка часто используют колодец. Если раньше могли обходиться воротом и ведром даже в частном доме, а сегодня даже на даче такой вариант уже не устраивает. Ведь получить удобства современного уровня можно установив насос для колодца. Чтобы система работала нормально надо оборудование правильно подобрать. Ничего сверхсложного в этом нет, но надо знать несколько вещей.

Виды насосов и их использование для колодцев

Содержание статьи

По способу установки насосы бывают поверхностные и погружные, по принципу работы — центробежные и вибрационные.  И в погружных и в поверхностных бывают модели обоих типов. Так что в общем, получается четыре разновидности оборудования. Чтобы правильно выбрать насос для колодца, надо разобраться в слабых и сильных сторонах каждого типа этого оборудования.

Поверхностные

Поверхностный насос привлекателен простотой монтажа и мобильностью. Само оборудование находится на поверхности, а в колодец опускается только шланг. Еще один момент — небольшая стоимость, что объясняется тем, что нет необходимости делать корпус герметичным.

Поверхностный насос для колодца очень просто подключается

Несмотря на все плюсы, использовать поверхностные модели можно для неглубокого колодца. Максимальная глубина — 8 метров, но желательно меньше. Это — основное ограничение и главный их минус. Второй отрицательный момент — низкий КПД — не более 25%. Это самый низкий показатель среди всех насосов.

Почему не сделают более мощное оборудование этого типа? Потому что из-за особенностей рабочего цикла жидкость, которую поднимают с большой глубины насыщается пузырьками воздуха (явление называется кавитация). Если вода с большим количеством воздушных пузырьков попадет в рабочий орган, он перегорит.

Обойти проблему можно при помощи эжектора, который встраивается в трубопровод, опущенный в колодец. Глубина, с которой могут качать воду поверхностные установки с эжектором, значительно больше — до 15 метров, но КПД еще меньше — в районе 15%, а это значит, что счета за электричество будут большими.

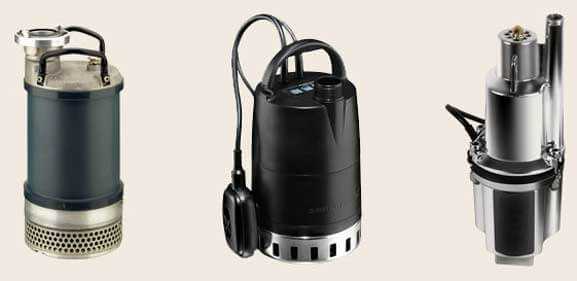

Погружные

Погружные насосы для колодца в лучшем случае имеют КПД порядка 45%, в среднем — около 35%. Из названия понятно, что находятся они в толще воды. В этом и состоит основная сложность — его надо хорошо закрепить, а потом через стенку колодца вывести магистраль в дом.

Крепят погружной насос для колодца обычно при помощи цепи или прочного троса (оптимально — из нержавейки). Их цепляют к специальному ушку в верхней части корпуса, свободный конец наматывают на ворот, типа того, которым раньше ведра поднимали. При помощи этого устройства, при необходимости, поднимают оборудование на поверхность.

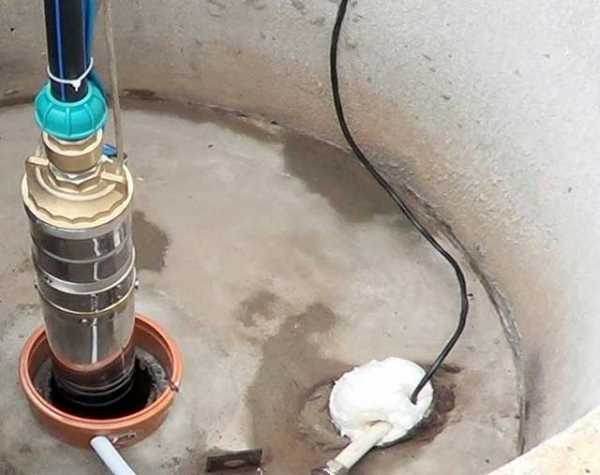

Способ установки погружного насоса в колодец

Подробнее о водоснабжении из колодца (со схемами и описанием установки) читайте тут.

Не менее важно выбрать положение погружного насоса в колодце. Надо сделать так, чтобы до дна оставалось не менее метра (иначе может попадать песок и ил). В то же время, необходимо чтобы над корпусом был достаточный слой воды (смотреть надо в инструкции, у разных моделей разные требования). Если высота водяного столба в колодце небольшая, это может стать проблемой. Хотя, есть модели, которые допускают горизонтальный монтаж в колодце ( Например, Aquario ASP).

Некоторые пояснения к таблице. Моделей с различными характеристиками намного больше, чем представлены в таблице. Здесьи редставлены только некоторые, чтобы вы могли видеть примерный разброс цен и характеристик. В описании к насосам для колодцев Водолей стоит в скобках индекс моделей, обозначающий высоту подъема при равной производительности. У насосов «Малыш» в индексе длинна шнура при прочих равных характеристиках.

Вибрационные

В вибрационном насосе для колодца перекачка воды происходит при помощи диафрагмы или поршня. Они попеременно то создают разрежение, за счет чего вода всасывается, то нагнетают давление, проталкивая ее в выходной патрубок. Такой рабочий цикл создает довольно ощутимую вибрацию, потому такие устройства и называют вибрационными. Вибрационные насосы могут быть наружного или погружного типа. Погружные вибрационники работают тише — вода глушит шум, наружные — шумные устройства.

Строение вибрационного насоса

Вибрационник — устройство простое, недорогое, имеет небольшие размеры и малый вес,благодаря чем очень мобильно (вес — несколько килограммов) и может использоваться для перекачки малых объемов — хоть в бочку его опускайте, только не забудьте вовремя выключить. Все это так, но имеется много недостатков:

• Вибрация негативно влияет на долговечность, срок службы небольшой.
• Требовательность к качеству электропитания. При падении напряжения до 160 В, производительность падает в 2 раза, при увеличении мощность возрастает, но не так критично. Частые перепады ведут к ускоренному износу, так что в пару к вибрационному насосу для колодца покупайте стабилизатор, можно самый простой, на реле.
• Плохо переносит наличие песка и другого мусора в перекачиваемой воде. Конструкция такова, что фильтры на входе не поставишь, а наличие абразивных частичек (песчинок) быстро приводят в негодность поршень или диафрагму. Потому такие фильтры категорически нельзя использовать на песчаных грунтах.

Это официальные данные. А неофициальные, по опыту эксплуатации, говорят о том, что такие насосы приходится часто менять — они быстро перегорают. Так что этот тип хорош как временное решение — для периодического использования на даче. Для гарантированного водоснабжения дома с постоянным проживанием лучше брать центробежные модели.

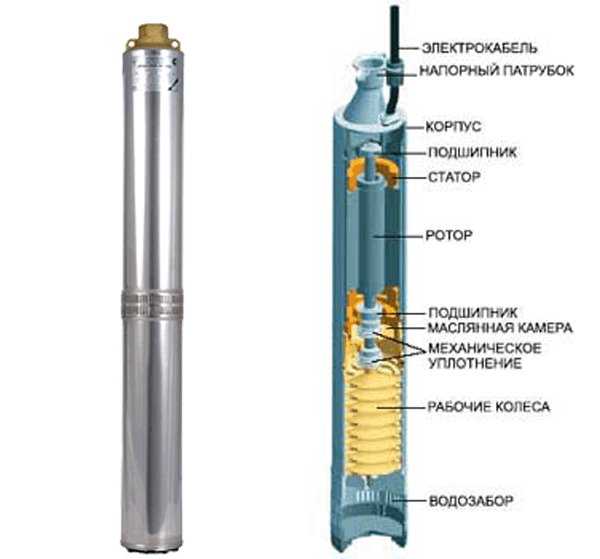

Центробежные

В этих агрегатах перекачка воды происходит за счет движения насаженных на центральный вал крыльчаток- лопастей. Они находятся в рабочей камере насоса. Эта камера заполнена водой. При вращении лопастей в центре создается пониженное давление, по краям — повышенное. Этот перепад и заставляет воду двигаться.

Именно центробежный насос для колодца покупают чаще. Он менее чувствителен к наличию в воде песка, рабочие глубины у него больше. Из негатива — более высокая цена, но и срок эксплуатации намного больше.

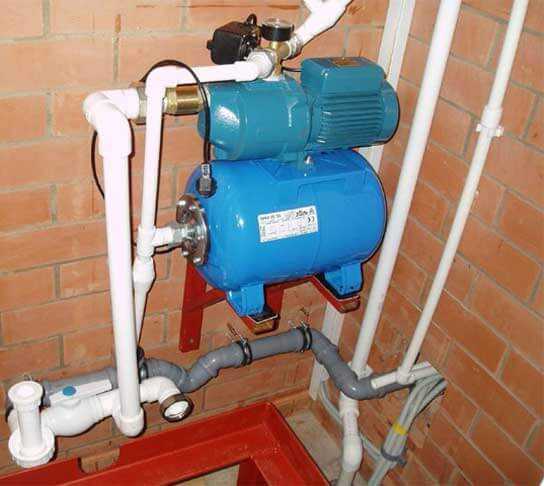

С гидроаккумулятором или без

При организации водоснабжения из колодца многие воду от насоса закачивают в гидроаккумулятор (накопительный бак), а оттуда она уже подается на точки водоразбора — краны, технику. Ставят такой накопитель на чердаке. Нужен он чтобы решить сразу две проблемы:

• Увеличить срок службы насоса. Если система водоснабжения построена без гидроаккумулятора, насос включается всякий раз, как в доме открывается кран, срабатывает бытовая техника, которой необходима вода. Часто такие включения — всего на секунду-две, а каждый пуск — минус к сроку службы. Если же есть накопительная емкость, то небольшой расход идет из нее. Уровень воды контролируется поплавковым механизмом. Он включает насос только после того как уровень воды в баке достигнет критической отметки (задается при монтаже).
• Увеличить срок службы всей системы водоснабжения, включая подключенную к ней бытовую технику. Дело в том, что каждое включение насоса — гидроудар. Так как за сутки количество включений исчисляется сотнями, то срок службы оборудования в системе значительно сокращается. При наличии гидроаккумулятора, все гидроудары от внутренней разводки и бытовых приборов отсечены — они гасятся толщей воды в накопителе.

  Схема водоснабжения дома из колодца с насосом и гидроаккумулятором

Так что накопительная емкость в водопроводе — полезная штука. Какого объема должен быть гидроаккумулятор? Зависит от расхода (как считать расскажем ниже), ставят и на 25 литров, и на 150 литров, но, чем больше запас, тем лучше — реже насос будет включаться. Как дополнительный бонус установки накопительного резервуара — некоторый запас воды на случай пропадания электричества.

Как очистить воду из колодца читайте тут.

Выбор по техническим характеристикам

Определить какого типа насос для колодца вы будете ставить — это меньшая часть задачи. Потом надо выбрать производителя, а затем — найти подходящую модель, которая сможет подавать воду в нужном количестве с требуемым напором. Это и есть две основные характеристики при выборе насоса для колодца — производительность и напор.

Производительность (расход)

Требуемая производительность насоса для колодца (обозначается обычно Q, измеряется в л/с или л/ч, реже в кубометрах/ч) рассчитывается исходя из состава системы. В ней есть какое-то количество кранов, унитаз, биде, бытовая техника с расходом воды. Считается расход воды для всех этих потребителей (обычно — в литрах в секунду). Расход можно взять в среднем 0,2 л/с на каждую точку, а можно найти в таблице.

Расход воды для разных сантехнических приборов

Добавлять к этой цифре запас «на всякий случай» не надо. В расчете и так заложен более чем двукратный запас: ситуации, когда включены все точки потребления одновременно практически исключены. Максимально у вас одновременно может работать половина потребителей, да и то несколько секунд, а реально — одновременно включается еще меньшее количество точек. Так что запас действительно большой, и увеличивать его нет необходимости.

Напор

Напор насоса (обозначается буквой H, измеряется в метрах) — это величина, на которую он сможет поднять воду. При выборе насоса для колодца надо знать:

• Глубину, с которой будет подниматься вода (глубина колодца).
• Подъем до наивысшей точки потребления . При наличии гидроаккумулятора это его высота, если его нет — это обычно самый высоко расположенный душ в доме.
• Общая высота подъема (Hgeo) считается как сумма глубины колодца и уровня, на котором находится высшая точка водоразбора.
• Расстояние, на которое надо воду передавать (L) по горизонтали , включая высоту подъема до высшей точки.

Формула точного расчета сложна, так что при подборе насоса для колодца пользуются обычно упрощенным вариантом. Один из них —  на фото.

Формула расчета напора насоса

По найденной цифре и выбирается напор насоса для колодца.

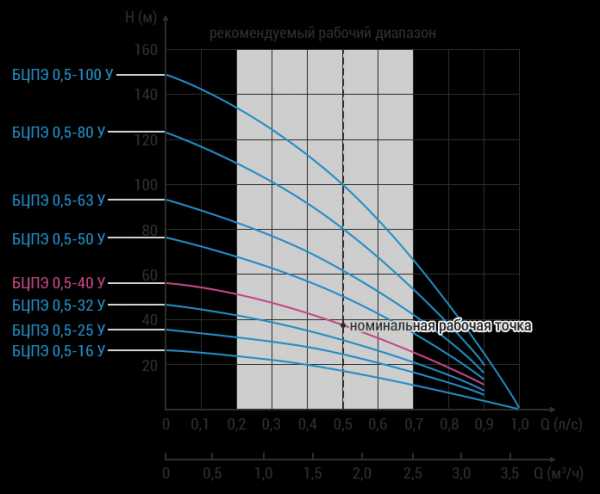

Выбор модели по графическим характеристикам

После того, как вы определились с напором и производительностью, надо выбрать модель. Это делают по графикам, отображающим технические характеристики (на фото ниже).

Пример графических характеристик насосов

Подобные графики есть в технических характеристиках. Вы находите на осях координат те значения, которые вы ранее высчитали, находите точку их пересечения на плоскости. Располагаться она должна в средней части графика (на рисунке это поле окрашено в серый цвет серым), тогда работать насос будет в нормальном режиме, что гарантирует его длительный срок службы. Что делать, если точка находится за пределами требуемой зоны? Искать другую модель, эта для вашего случая не подходит.

Точку нашли, она попала в среднюю часть рабочих характеристик. Тогда ближайший к точке график — это и будет ваша модель насоса (они подписаны). Что делать, если подходит одновременно несколько моделей? Такое случается, если точка стоит примерно посредине между графиками. Берут тот, характеристики которого находятся выше точки.

Как сделать домик для колодца описано тут (с поэтапными фото).

На что обратить внимание при выборе насоса для колодца

Кроме технических параметров и типа насоса, вам надо будет обратить внимание еще на целый ряд дополнительных параметров:

• Очень желательна защита от холостого хода. Это ситуация, когда насос работает, а воды нет. Такие моменты часто приводят к поломке, иногда просто ухудшается напор, «подсасывается» воздух и т.п.  В таком случае, надо отнести насос в сервисный центр, возможно, его можно реанимировать.
• Наличие или возможность дооборудования поплавковым датчиком (называют его еще «лягушка»). Это небольшая герметичная груша, прикрепленная  к корпусу куском кабеля. Датчик плавает в воде. Когда он опускается ниже определенной отметки, насос отключается. Включится он после того, как датчик поднимется вверх (если еще открыты краны). В этом, кстати, еще один плюс схемы с гидроаккумулятором — при срабатывании защиты насоса вам не придется ждать его включения, вы будете пользоваться водой, которая есть в баке. Отключения насоса вы даже не заметите.

  Один из вариантов системы с погружным насосом для колодца

• Защита от перегревания. При длительной непрерывной работе насос для колодца может перегреться. Чтобы этого не случилось, и делают эту защиту.
• Обращайте внимание на качество сборки и подогнанность всех деталей корпуса. Никаких люфтов, дефектов поверхности (каверн, заусенец и т.п.) никакого несовпадения частей по размерам. Все это признаки низкого качества.
• Длинна питающего кабеля (бывает до 40 метров). Этот параметр тоже может оказаться важным — не у всех электричество выведено к колодцу.
• Температурный режим. Если насос для колодца выбираете для дачи сезонного посещения, особой разницы нет (если храниться будет в теплом помещении). Если же оборудование будет работать круглый год, надо выбирать модели, которые могут работать в условиях небольшой плюсовой температуры.

Выбор насоса для колодца на этом можно считать законченным. Непростое дело, но надо отследить все эти моменты. Тогда и работать оборудование будет долго и без проблем.

stroychik.ru

насос в колодец для водопровода и подача воды из колодца в дом

Для забора воды из колодцев на загородном участке или даче для постоянного водоснабжения выпускается широкий ряд специальных электронасосов, отличающихся от других видов своей конструкцией.

Данные устройства должны работать в автоматическом режиме, поэтому подключаются к водопроводной линии совместно с приборами управления их работой аналогично схеме водоснабжения из скважины.

Все колодезные насосы имеют встроенный в верхнюю часть корпуса поплавковый выключатель, предотвращающий их работу в режиме холостого хода при отсутствии воды — это позволяет исключить из схемы автоматики для водопровода из колодца обязательное для скважинных электронасосов реле сухого хода.

Содержание статьи:

Основные критерии выбора колодезного погружного насоса

Глубинный колодезный насос для забора воды в большинстве случаев используют в тех ситуациях, когда глубина колодца довольно высока (в этом случае канализация не будет оказывать негативное влияние на качество воды), или расстояние от источника до дома довольно велико. В этом случае для забора воды невозможно использовать бюджетные насосные станции, имеющие высоту подъема жидкости не более 9 м. В основном колодезные электронасосы имеют центробежный принцип работы, осуществляя забор и выталкивание жидкости при помощи лопастей рабочего колеса.

При выборе колодезного насоса для водоснабжения частного дома необходимо учитывать следующие факторы:

Статический и динамический уровень

Насос в колодец необходимо помещать ниже динамического уровня, который устанавливается в емкости с погружным насосом в работающем состоянии. Статический уровень зеркала воды в спокойном состоянии колодца необходимо знать для определения глубины погружения насоса под воду — она не должна быть ниже разницы между уровнями.

Высота подъема воды

Основной параметр насоса, который необходимо определить перед приобретением. Напор рассчитывается в метрах как сумма глубины погружения, протяженности горизонтального участка (обычно 1 метр горизонтали соответствует 0,1 метра вертикального столба жидкости) и давления в системе (1 бар приравнивают к 10 метрам вертикального столба) с учетом потерь.

Объем перекачиваемой воды

Второй основной параметр при выборе колодезного электронасоса. Нужная модель выбирается исходя из семейных потребностей и дебита источника, первый показатель не должен превышать скорость пополнения колодца. Дебит любого водозаборного источника не является постоянной величиной и имеет сезонную зависимость. При определении его по формулам или экспериментальным путем при заборе воды электронасосом заданной производительности, следует учитывать, что при более мощном насосе дебит может существенно отличаться от предыдущего рассчитанного значения в сторону уменьшения.

Размер частиц

Колодезная вода в отличие от скважин не всегда отличается чистотой, поэтому многие колодезные электронасосы рассчитаны на работу с замутненной жидкостью, что и указывается в их паспортных данных.

Колодезные электронасосы от ведущих производителей

На рынке представлен широкий ряд колодезных электронасосов зарубежного поставщика (DAB, Pedrollo, Karcher, Gardena, Grundfos, Wilo) и не так много моделей отечественного производства (Джилекс Водомет, Aquatech).

Grundfos SBA 3-45 AW (400 у.е.) — один из самых дорогих погружных колодезных электронасосов от известного бельгийского производителя, отличается от аналогов верхним забором воды через всасывающий шланг с поплавковым шаром. Электронасос имеет встроенную защиту от перегрева, рассчитан на работу совместно со стандартным блоком управления Grundfos PM 1 или PM 2 с расширенным функционалом.

Особенности

• глубина погружения: 10 м.;
• высота подъема: 45 м.;
• производительность: 3 куб. м./час.;
• мощность: 1050 Вт.;
• частицы: до 1 мм.;
• температура воды: до 40 С.;
• выходное отверстие: 1″;
• шнур: 15 м.;
• уровень шума: 50 дБ.;
• масса: 10,6 кг.

Pedrollo NK 2/3 (380 у. е.) — итальянский погружной колодезный насос с тремя рабочими колесами (цифра 3 в маркировке после черты), может обеспечивать водоснабжение из колодца в горизонтальном положении.

Особенности

• глубина опускания: 20 м.;
• высота подъема: 60 м.;
• производительность: 4,8 куб.м./ч.;
• мощность: 750 Вт.;
• температура воды: до 40 C.;
• выходное отверстие: 11/4″;
• шнур: 20 м.;
• масса: 15,2 кг.

ДЖИЛЕКС Водомет ПРОФ 55/50 А (150 у. е.) — погружной колодезный насос для водоснабжения дома  отечественного производства.

Особенности

• глубина опускания: 30 м.;
• напор: 50 м.;
• производительность: 3,3 куб.м./ч.;
• мощность: 600 Вт.;
• частицы: до 1,5 мм.;
• выходное отверстие: 1″;
• шнур: 20 м.;
• масса: 9,4 кг.

На отечественном рынке колодезные насосы для водоснабжения домов довольно слабо представлены российскими фирмами, а более качественные модели от ведущих зарубежных производителей (Pedrollo, Grundfos) стоят в 3 — 4 раза больше. Наилучшую эффективность и качество при работе обеспечивают приборы от Grundfos с поверхностным забором воды через шланг с поплавком и автоматическим блоком управления, обеспечивающим необходимую защиту электронасоса и простоту настройки и управления оборудованием.

Советуем почитать: Скважинный насос Джилекс

Возможно вам также будет интересно почитать:

oburenie.ru

Насос для колодца (колодезный): какой выбрать?

Обустраивая участок возле частного дома, владелец сталкивается с необходимостью собственного колодца. Но таскать ведра с водой руками давно уже не в моде, да и нет в этом необходимости при развитых технологических возможностях. Проблему доставки воды в дом свободно решает водяной насос для колодца.

Выбор насоса для колодца – серьезное задание, но ставя конкретные задачи, можно существенно сократить область поиска нужного экземпляра.

Колодезный насос для водоснабжения

Какой насос лучше выбрать для колодца? – первый вопрос, который встает перед пользователем, столкнувшимся лицом к лицу с проблемой выбора.

Первым шагом на пути решения проблемы водообеспечения стоит просчет расхода общего количества воды в доме. Простейшим из вариантов будет использование нормированных данных, что прописаны для каждой точки водопотребления. Складывая полученные результаты, определяют расход воды в 1 час, а зная расход, подбирают агрегат нужной производительности. Следует отметить, что просчет характерен для потребления воды в пиковых режимах.

Схема водоснабжения на основе погружного и поверхностного насоса

Следующий шаг – определение высоты подъема жидкого носителя и соответственно, напор, который должен создать насос. Высоту определяют измерением от нижнего уровня воды колодца до высоты установки аккумулирующего бака. Учитывается также протяженность подающей трубы, потери напора в которой составят 1м на каждые 10м трубы.

Имея на руках необходимые технические данные, пора переходить к выбору устройства.
к меню ↑

Виды насосов для колодца

Как правильно выбрать насос в зависимости от его типа? В этом случае колодезные насосы делят на:

• поверхностные;
• погружные.

Такое разделение зависит от расположения в воде при использовании.

Погружные насосы для колодца, как и приспособление водоотбора, опускают в воду, используя трос. При этом заборник должен располагаться ближе ко дну, чтобы в случае падения уровня воды в колодце и появления части насоса над водной гладью, агрегат продолжал работу и водоснабжение не прекращалось. Встречается, что погружной насос идет в комплекте с поплавком, отключающим устройство при падении уровня воды до минимально допустимого.

Бесшовные колодезные насосы

Устанавливать данный вид насосов не представляет труда. Основной проблемой есть – не применять металлический трос для крепления насоса в колодец, так как металл очень подвержен коррозийным процессам и недолговечен. Кроме того, чтобы не засорялось входное сопло и электронасос не затягивал со дна песок или другие примеси, размещают его на высоте не менее чем 0,3м от дна. Но лучше покупать модель имеющую отдельно плавающий фильтр.

В местах нахождения забора воды ниже отметки восьми метров более целесообразным будет использовать глубинный насос. Их корпус изготовлен из водостойкого материала, который монтируется герметично, поэтому глубина колодца или скважины не играет особой роли. Для насоса, работающего в воде, очень важным есть уход от работы в «сухом» режиме, иначе может произойти перегрев или более сложные поломки. Кстати говоря, не все импортные насосы имеют хоть какую-нибудь защиту в этом случае. Колодезный насос aquario разных модификаций, в том числе asp 1e 30-90, может похвастать такой встроенной опцией, поэтому срок его службы значительно увеличивается.

Поверхностный насос для колодца рассчитан на установку на колодце либо в непосредственной от него близости. Представитель этого типа способен давать воду с нормальным напорным столбом до 9 метров. Выбирая по принципу действия, насосы с установкой на поверхности можно найти двух видов:

• центробежный насос для колодца;
• вибрационные насосы для колодцев.

Вибрационные насосы более слабые, не создают напор на подобии центробежных. Но все же способны поднять жидкость до 6 метров. Их принцип действия основан на работе мембраны под действием электромагнитного привода. Вибрируя, мембрана из эластичного материала, создает разрежение для закачивания воды, а потом с силой ее выталкивает как помпа.

Выкачка воды центробежным насосом для колодца происходит следующим образом: заполняется водой рабочее пространство (камера) между дисками с лопастями, которые приводятся в действие валом электродвигателя; вращающиеся лопасти с помощью центробежной силы проталкивают жидкость по исходящему трубопроводу, обеспечивая водоснабжение.

Насосы поверхностного типа требуют установки автоматики в обязательном порядке. Если уровень перекачиваемой жидкости падает ниже установленного, а насос не отключить, он обязательно выйдет из строя через перегруз и перегрев.

По способу всасывания жидкости весь диапазон насосного оборудования делится на такие подвиды:

• нормального всасывания;
• самовсасывающие.

Центробежный и вибрационный насосы

У агрегатов с нормальным всасыванием рабочая камера полностью заполняется водой, а самовсасывающие создают разрежение в исходящем патрубке.
к меню ↑

Какой лучше?

Выбранный циркуляционный насос должен обеспечивать непрерывное водоснабжение. Подобрать надежный насос сложно, поскольку, несмотря на отзывы о разных моделях, каждый конкретный случай рассматривается отдельно.

Погружной насос применяют для колодца с любым количеством воды. При этом разделение осуществляют на обычные устройства и устройства для обслуживания скважин или глубоких колодцев более пятнадцати метров. Корпусная часть таких насосов выполнена из антикоррозийных материалов, так как хотя бы часть такого агрегата находится в воде. Если же корпус – это нержавеющая сталь, то к преимуществам колодезного электронасоса погружного смело можно прилагать механическую износостойкость и прочность. Герметичность минимизирует риски течи промышленных масел и других вредных загрязнений.

Кроме этого, хороший погружной вибрационный насос работает даже с самой грязной жидкостной средой, что не свойственно центробежным конкурентам. Их беспроблемная работа возможна только в практически чистой воде.

Ручной насос для колодца (поверхностный насос) носит свое название по причине несомненной легкости как для переноса, так и для размещения в удобном для пользователя месте. Он может работать в подвешенном состоянии на тросе или кронштейне. Дешевизна позволяет приобрести, отремонтировать и заменить без особого ущерба для бюджета. А пригодность для постоянного или прерывистого режима эксплуатирования делает его известным как насос для полива из колодца.

Поверхностный колодезный насос

Поверхностный центробежный насос лучше для колодца в категории цена-качество, поэтому занял нишу самой продаваемой единицы нагнетательных систем частного водоснабжения.

Самым большим недостатком водопогружных устройств является их стоимость. Прочный герметичный корпус и мощный электродвигатель не могут быть дешевыми. Плюс ко всему особенность всасывания провоцирует не только возможный залив насоса, но и постепенное повреждение скважины, особенно, если это абиссинка. Для выхода с этой ситуации проектируют насосы, в которых возможен горизонтальный водозабор или размещают заборник по средине устройства.

Что касается поверхностных насосов, то им характерна низкая производительность, повышенная вибрация и невозможность работы в грязных средах – крыльчатый рабочий маховик засорится песком и илом на протяжении нескольких минут.

Какие насосы будут работать дольше и надежней точно не скажет даже самый хороший специалист. Но некоторые рекомендации выбора все-таки присутствуют.

Для продолжительной работы без перегрева и во избежание кавитационных процессов рекомендуется применять водозаборный трубопровод с обратным клапаном, который обеспечит постоянное наличие воды в системе.

В глубокий колодец при возможности бюджета рекомендовано устанавливать погружные насосы. Окупность затрат произойдет за счет длительной эксплуатации, практически, без особых проблем. При правильной установке только полная выработка устройства прекратит его работу.

С наличием неглубокого колодца и минимальным бюджетом устанавливают поверхностное насосное оборудование. Оно легко в монтаже, обслуживании доступно пользователю, работает отлично и в прерывистом режиме. Это отличные насосы для полива огорода из колодца напрямую.

Насосная станция для колодца на даче

Но следует помнить, что только качественное оборудование выдержит продолжительную жесткую нагрузку. К слову, хорошо себя зарекомендовали насосы итальянского происхождения торговой марки Акварио, дав хороший толчок для конкуренции во всех сегментах насосного оборудования. Покупка некачественного устройства грозит частыми поломками и перебоями в работе, что по итогам будет стоять дороже надежного образца.
к меню ↑

Как работает насос для колодца на даче? (видео)

nasosovnet.ru

Водоснабжение из колодца. Выбор насоса для колодца.

Разберем абсолютно достоверный пример из практики:

Имеем участок с одним одноэтажным домом и баней. Количество проживающих — 3 человека. В доме находится мойка, туалет, умывальник. В бане душ и еще один умывальник. Отдельная ветка для полива. Предусмотрен фильтр грубой очистки с ячейкой 200 мкм. Гидроаккумулятор стоит в подвале на уровне 1,5 метра ниже уровня пола 1 этажа. Необходим насос Водолей для колодца, дебит которого неизвестен.

Зеркало воды — 6 метров от поверхности земли
Общая глубина колодца — 9 метров.
Расстояние от колодца до дома (гидроаккумулятора) — 15 метров.
Расстояние от дома до бани — 8 метров.
На участке проложена пластиковая труба с внешним диаметром 25 мм (внутренний 20,5 мм).

Ввиду небольшого столба воды в колодце (всего 3 метра) устанавливаем насос на уровне 0,6 метров от дна (по паспорту насос Водолей допускает установку на уровне 0,4 метра от дна колодца, мы же делаем минимальный запас).

Если колодец давно не обслуживался и заилился, насос может подавать в этом случае мутную воду, и придется поднимать насос выше.

Расчет потребного расхода воды:

Потребный расход воды определяется как сумма производительности всех точек водоразбора, с учетом вероятности их одновременного использования.

Секундные нормы расхода воды сантехприборов:
Умывальник — 0,12 л/с
Унитаз — 0,1 л/с
Мойка — 0,12 л/с
Душ — 0,2 л/с
Поливочный кран — 0,3 л/с

Максимальная теоретическая потребность в воде (без полива) = 0,66 л/с (2 x 0,12 + 0,2 + 0,12 + 0,1), что соответствует 2,37 м³/ч.

На практике всеми сантехприборами пользоваться одновременно не могут. Коэффициент одновременного использования приборов для частного жилого дома с 3-мя жителями можно принять равным 0,7.

Данный коэффициент пригоден только для индивидуальных жилых домов. В многоквартирных домах и офисных помещениях потребный расход высчитывается по пиковым нагрузкам в часы или сутки наибольшего водопотребления, с учетом разных групп потребителей по гораздо более сложным формулам.

Q = 2,37 м³/ч x 0,7 = 1,65 м³/ч

В нашем случае это соответствует одновременному использованию душа, умывальника и мойки. Полив предполагается вести отдельной веткой (поливочный кран требует 1 м³/ч воды), но в нашем случае, даже во время полива, можно будет комфортно пользоваться умывальником, унитазом и мойкой. При включении еще и душа, напор безусловно снизится ниже расчетного, хотя при этом водой будут обеспечены все потребители, так как все насосы Водолей могут свободно работать в диапазоне до 3 м³/ч.

Отметим, что полученный расход около 1,6 м³/ч как раз и соответствует общеизвестному расходу воды для семьи из 2-3 человек.

Расчет потребного напора погружного насоса для колодца:

Потребный напор насоса Водолей складывается из общего геодезического напора, потерь давления в трубопроводах с учетом местных потерь и конечного требуемого давления в точках водоразбора.

Геодезический напор — (в нашем случае) общий перепад высот от места установки насоса до места установки гироаккумулятора. С учетом того, что насос стоит на 0,6 метра выше дна колодца, а гидроаккумулятор расположен на 1,5 ниже поверхности земли геодезический напор составит:

L1 = (9-0,6) + (-1,5) = 6,9 метров

На самом деле, правильно следовало бы считать общий перепад высот от места нахождения самого верхнего потребителя до динамического уровня воды в колодце. Но по условию задачи, динамический уровень мы не знаем (а именно так и бывает в подавляющем большинстве случаев с колодцами), а разница по высоте между самым верхним потребителем (у нас все расположено на первом этаже) и гидроаккумулятором составляет всего 1,5 метра. Поэтому, мы ведем расчет не от динамического уровня воды в колодце, а от места установки насоса, допуская самый худший вариант, что вода может опуститься до этого уровня в процессе эксплуатации. Мы настаиваем, что для расчетов водоснабжения из подобных колодцев это допустимо. Тем более, что столб воды составляет всего 3 метра.

Потери напора в трубопроводах:

Общая протяженность труб от места установки насоса Водолей до гидроаккумулятора:

L_тр = (9-0,6) + 15 = 23,4 метра

Воспользуемся таблицей потерь напора.

Для трубы с внешним диаметром 25 мм, при расходе 1,65 м³/ч, потери составят 11,5 метров (для трубы длиной в 100 метров). Потери напора в нашем случае составят:

Н_пот.дл = 0,234 x 11,5 = 2,7 метров

На участке от насоса до гидроаккумулятора будет четыре поворота трубопровода под углом 90°, две запорных задвижки, три тройника и один обратный клапан.

Для расчета местных потерь воспользуемся нижеприведенной таблицей.

В нашем случае скорость потока жидкости составит 1,4 м/с (V = Q / S x 3600, где Q = 1,65 м³/ч, S = (Π x d2) / 4 = 0,00032684 м², при внутреннем диаметре трубопровода d = 20,4 мм; паспортные данные нашего трубопровода).

Суммируем отдельные виды местных потерь:
4 x 16 (колена 90 град) + 2 x 3 (задвижки) + 3 x 23 (тройники) + 1 x 39 (обр. клапан) = 178 см = 1,78 метра

Итого общие потери напора составили:

Н_пот = 5,5 м (2.7 метра потерь по длине трубы + 2,8 метра местных потерь).

Давление в точках водоразбора:

Подбор насоса для колодца будем вести на обеспечение расчетного давления в доме на уровне 2,5 бар (при работе насоса). При этом на любом режиме работы давление в доме и бане не должно падать ниже 2,0 бар (обеспечивается установками реле давления).

Почему именно 2,5 бар? Это среднее расчетное значение для комфортного водопользования. Например, в городской квартире среднее давление в сети холодной воды составляет около 2,0-3,5 бар (в зависимости от места расположения).

С учетом этого, нам необходимо рассчитать давление в гидроаккумуляторе.

Потери напора на участке от гидроаккумулятора до потребителей в доме будут следующими:
1,5 м — перепад высот между уровнем установки гидроаккумулятора и потребителями (по условию задачи).
2,5 м — потери давления на фильтре грубой очистки; его паспортные данные.
1 м — прочие потери по длине трубы и местные потери (точный расчет вести нецелесообразно ввиду минимальных расстояний трубопровода и простой геометрии).

Итого, потери на участке от гидроаккумулятора до потребителей на первом этаже дома составят:

Н_пот.д = 1,5 м +2,5 м +1 м = 5 м (0,5 бар)

Таким образом для обеспечения давления в доме на уровне 2,5 бар, давление в гидроаккумуляторе должно быть на 0,5 бар выше, т.е должно составлять 3,0 бар.

Давление в бане будет ниже давления в гидроаккумуляторе на величину потерь по длине трубы от дома до бани + величина местных потерь + 1,5 метра (перепад высот между местом установки гидроаккумулятора и потребителями в бане). Потерями по длине трубы и местными потерями можно пренебречь ввиду малой протяженности труб, небольшого расхода жидкости (в бане всего две точки водоразбора) и простой геометрии. Падение давления на 2,5-3 метра (0,25-0,3 бар) не столь существенно и на комфорт пользования водой не повлияет. При другой геометрии участка (например, при отдаленности бани от дома на уровне 30-40 метров) необходимо было бы это учесть в общем расчете и компенсировать увеличением давления в гидроаккумуляторе.

Настройки реле давления можно назначить уже на этом этапе расчета,приняв среднее давление в гидроаккумуляторе на уровне полученных выше 3,0 бар, настроим реле давление следующим образом:

Включение насоса — 2,5 бар.
Выключение насоса — 3,5 бар.
Давление воздуха в гидроаккумуляторе — 2,3 бар.

Остановимся здесь немного подробнее. Давление воздуха должно быть ниже давления включения насоса примерно на 5-10%. Это общее правило для настройки давления воздуха в гидроаккумуляторах любого производителя. Это значение необходимо регулярно контролировать, например один раз в три месяца, и при изменениях, приводить в норму. Это напрямую скажется на ресурсе работы мембраны гидроаккумулятора и даже насоса.

Общий потребный напор насоса Водолей при водоснабжении из колодца:

Н = 6,9 м (геодезический напор) + 5,5 м (потери напора на трение по длине трубы + местные потери)
+ 30 м (3 бар – среднее расчетное давление в гидроаккумуляторе) = 42,4 метра.

Т.е. наш насос должен обеспечивать Q = 1,65 м³/ч при H = 42,4 м.

Выбор конкретного погружного насоса для колодца:

Смотрим на гидравлическую характеристику насосов компании «Промэлектро» и выбираем насос Водолей БЦПЭ 0,5-40 У, который при расходе в 1,65 м³/ч обеспечивает 42 метра напора. Разница в напоре в 0,4 метра (42,4м — 42м) не играет в данном случае никакой роли, так как мы все значения по расходу и напору брали с запасом и погрешность расчетов сопоставима с этим значением. Рабочая точка находится близко к номинальному режиму работы, что очень хорошо (1,8 м³/ч — режим максимального КПД для всех насосов Водолей БЦПЭ 0,5). При этом насос имеет максимальный напор (при нулевом расходе) на уровне 60 метров, что гарантирует обеспечение расчетного давления выключения насоса, установленного нами на уровне 3,5 бар (35 м + 6,9 м +5,5 м = 47,4 м

Можно было бы, «как всегда еще с небольшим запасом», выбрать следующий в линейке насос Водолей БЦПЭ 0,5-50 У, но пришлось бы переплачивать как за сам насос, так и за большую потребляемую мощность (около 140 Вт), причем каждый день. А выбранный нами насос, обеспечивает все заданные гидравлические характеристики.

После запуска насоса замеряем расход на полив (который пущен отдельной веткой и подразумевает самый большой расход насоса), и с помощью задвижки, путем её прикрытия, регулируем расход насоса на уровне не более 1,0-1,2 м³/ч. Так как полив может занять продолжительное время, нужно соотносить этот расход с дебитом колодца который в большинстве случаев не превышает 0,8-1,2 м³/ч (а так как в нашем случае он вообще неизвестен, на начальном этапе эксплуатации за уровнем воды в колодце необходимо будет следить).

Надо отметить, что если бы в нашем случае общая протяженность труб была бы выше (например около 60-70 метров), или со временем планировалось бы установить серьезную систему очистки воды, которая могла бы вызвать дополнительные потери давления в 1-1,5 бар, то безусловно пришлось бы заранее это предусмотреть и выбрать более мощный насос (такой как Водолей БЦПЭ 0,5-50 У).

С другой стороны, для нашего колодца, установка меньшего насоса БЦПЭ 0,5-32 У вынудила бы менять настройки реле давления, так как этот насос не смог бы обеспечить напор в 47,4 метров (напор необходимый для выключения насоса – см. выше). Максимальный паспортный напор насоса Водолей БЦПЭ 0,5-32 У равен 47 метрам (это при номинальном значении питающего напряжения 220 В, что бывает далеко не всегда). Настройки реле пришлось бы менять: давление включение – 2,0 бар, давление выключение 3,0 бар. При таких установках, давление в бане в момент включения насоса падало бы ниже 1,5 бар, что на практике не всегда комфортно. Поэтому выбор насоса БЦПЭ 0,5-40 У для нашего колодца является оптимальным.

Не зная изначально правильного ответа, выбранный пример получился очень удачным, так как позволяет обратить внимание на различные нюансы при выборе погружного насоса для колодца, что гораздо важнее для покупателя, чем умение точно выбрать погружной насос самому. В конце концов, эту бесплатную процедуру надо доверить профессионалу, хотя бы с целью проверить самого себя.

vodoley-pump.ru
