Насосы для отопления дома – Насос для отопления — правила подбора, монтаж и рейтинг лучших приборов с описанием и мощностью

Что значит насосы с «сухим» ротором: лучшая производительность

«Сухие» насосные агрегаты, в отличие от «мокрых», во влажную среду не погружаются. Они различаются как:

1. горизонтальные,
2. вертикальные,
3. блочные.

У насосных агрегатов горизонтального типа всасывающий штуцер располагается на торцевой стороне улитки, а нагнетательный патрубок – радиально всасывающему. Соединяются помпы с моторами для работы в горизонтальном положении. Подобрать насос можно исходя из этих особенностей.

Вертикальные снабжены патрубками одинакового прохода, находящимися на одной линии. Располагается мотор по отношению к насосу вертикально, а по отношению к патрубкам – в основном, перпендикулярно, но не всегда.

В насосе третьего типа вода поступает по оси, а выходит радиально.

Сухой — значит не соприкасается с водой, все просто

Как выбрать подходящую и лучшую модель насоса для котла отопления по характеристикам: Wilo, Grundfos ups

Чтобы выбрать циркуляционный насос для отопления нужно знать некоторые из его параметров:

1. Расход. Вычисляется по комбинации: Q = P/T, в которой Q – это расход, Р – мощность отопительного котла, Т – температурная разница между водой на выходе и на входе. Выходная температура воды отопительного агрегата доходит до плюс 90-95, а на обратке она падает до уровня плюс 60, 70 градусов по Цельсию. Исходя из этих данных, несложно высчитать параметр по предложенной формуле.
2. Второй технический показатель – давление механизма циркуляции. Он формируется на основе показателей протяженности системы отопления, а также сечения труб и общего числа батарей. Это имеет значение при выборе в пользу того или иного устройства. Расчеты напора чересчур мудрены, и не всякий специалист способен их правильно высчитать. В среднем для дома в один этаж характеристика виляет в диапазоне двух-четырех метров водяного столба.
3. Еще показатель – это мощность отопителя, потребность недвижимости в тепловой энергии. Вообще, для обогрева компактной квартиры или небольшого дома необходима мощность в расчете сто ватт на квадратный метр площади. Промышленные площади соответственно требуют мощных агрегатов.

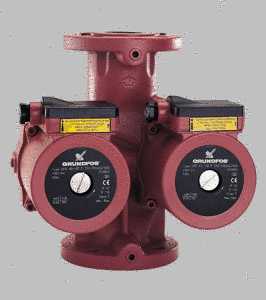

Фланцевый циркуляционный насос выбирается не только по вышеописанным характеристикам, но и по стоимости предложенного оборудования. Как бы там ни было, нет нужды приобретать мощный насос по высокой цене, ведь его нормы рассчитаны на максимальный режим эксплуатации, а по такому регламенту техника задействована не так уж часто. Поэтому можно смело брать мини насосы для отопления и быть уверенным, что их потенциала хватит с лихвой в холодное время года. Выбрать циркуляционный насос для отопления частного дома не сложно.

Как произвести монтаж оборудования: установка в частном доме по схеме с определенными расчетами

«Мокрый» аппарат можно установить и на обратке, и на подаче. Привычка монтировать агрегат на обратке связана с традици

www.teplo-ltd.ru

схема, виды, достоинства и недостатки

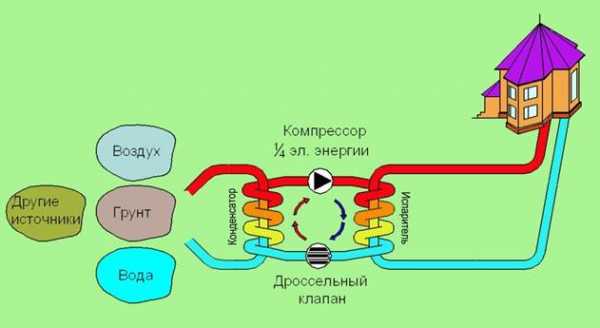

Принцип работы тепловых насосов для отопления дома базируется на извлечении тепла из окружающего воздуха, грунта, озер, рек, морей, подземных вод с последующей передачей теплоносителю. Наряду с отличными экологическими показателями присутствуют не уступающие им экономические показатели, что стало возможным благодаря использованию бесплатного тепла окружающей среды.

Хотя идея обогрева индивидуального дома и организации горячего водоснабжения подобным способом и не является новинкой, все же тепловые насосы для отопления дома широко внедряться на рынке стали относительно недавно. Ко всему прочему, тепловые насосы применяются также и в геотермальном отоплении.

Работа теплового насоса по своим термодинамическим свойствам сходна с работой холодильного оборудования. Разница состоит в том, что вместо отбирающего холод испарителя и отводящего наружу тепло, происходит обратный процесс – насос отбирает тепло с низкими температурными показателями, аккумулирует и обогащает его, а уже потом передает теплоносителю. В качестве аппарата, который выделяет тепло, используется конденсатор, а роль утилизации низко потенциальной теплоты отводится испарителю.

Регулярное повышение стоимости энергии с выдвижением все более жестких требований к экологии и охране природы толкают человечество на поиск альтернативных методов получения тепла, отопления помещений, подогрева воды.

Тепловой насос для такого случая является самым оптимальным решением, так как лишь третья часть энергии, расходующейся на обогрев, является электричеством, остальное – это рациональное использование природных источников.

Действительно, если выполнить сравнение показателей обогрева газом, жидким или твердым топливом, то экономичность теплового насоса окажется в несколько раз выше. Если вы используете тепловые насосы для отопления дома, то расходы, в среднем, снизятся в 2-3 раза.

Экономичность

При работе теплового насоса происходит потребление электроэнергии, которая необходима для работы компрессора. Основным показателем эффективности оборудования является трансформация (преобразование тепла), вычисляющаяся в виде разницы между затраченной электроэнергией и полученной тепловой энергией.

Разница температуры испарителя по отношению к конденсатору присутствует всегда, причем, чем больше разница показателей, тем меньше полезное действие. Именно поэтому при использовании теплового насоса для отопления нужно иметь обширный источник низко потенциального тепла, иначе может произойти чрезмерное охлаждение.

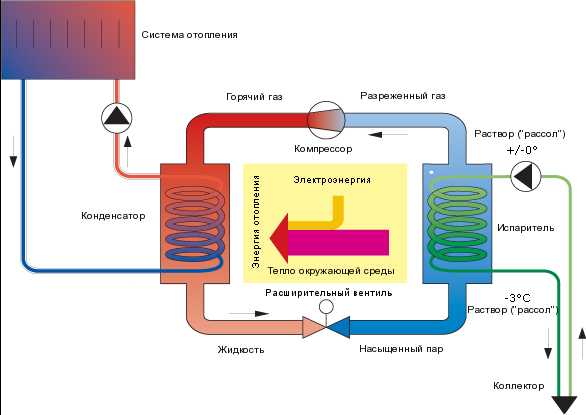

Исходя из вышеизложенного, становится очевидным устройство теплового насоса, нагреваемая масса которого на порядок меньше массы низкотемпературного источника. При увеличении объема теплообмена удается в значительной мере уменьшить разницу температуры источника тепла по отношению к рабочему холодному телу, а, следовательно, и снизить потребление электроэнергии. Правда, это приводит не только к увеличению габаритов оборудования, но и к значительному повышению его стоимости.

Во многих развитых странах не только используются тепловые насосы для отопления, они еще и имеют привязку к общегородской системе, осуществляющей массовый перенос низко потенциального тепла.

Классификация

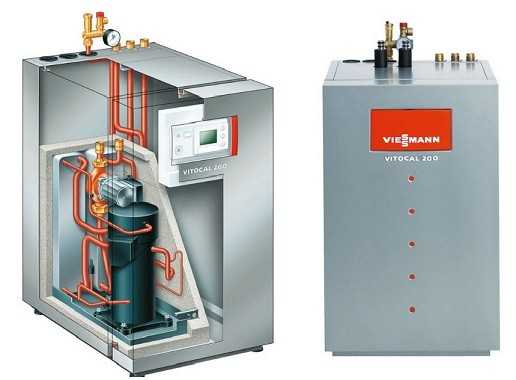

Тепловые насосы устроены таким образом, чтобы их можно было эксплуатировать в широком диапазоне температур. Как правило, подобное оборудование без перебоев работает при температуре от -30°С до +35°С.

Самое широкое распространение получили компрессионные и абсорбционные тепловые насосы. Компрессионные насосы используют электрическую и механическую энергию для переноса тепла. Абсорбционный тип насосов выглядит сложнее, зато дает возможность передавать тепло, используя для этого сам источник тепла, при этом значительно снижаются затраты топлива, электрической энергии.

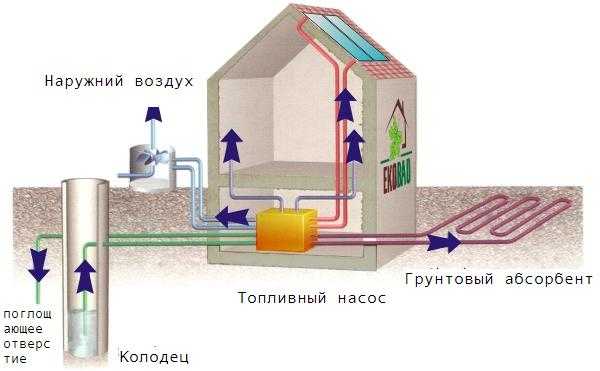

По источникам тепла насосы можно классифицировать на такие типы:

• Геотермальный – насос забирает тепло из земли, подземных и наземных вод.
• Воздушный – насос забирает тепло из окружающего воздуха.
• Тепловой насос вторичного тепла забирает тепло центрального отопления, канализационных стоков и т.д. Использование подобных насосов выглядит перспективным для обогрева промышленный объектов, особенно в том случае, когда имеются источники ненужного тепла, которое подлежит утилизации.

Тепловые насосы можно классифицировать и по видам теплоносителя входного/выходного контура – воздух, вода, грунт, возможны их сочетания.

Геотермальные насосы

Геотермальные тепловые насосы можно разделить на два типа – замкнутый и открытый. При этом система открытого типа предназначена для нагрева воды, проходящей через тепловой насос, причем после прохождения по системе вода выводится в землю.

Такая система будет идеально работать при наличии большого объема чистой воды с учетом того, что ее потребление не будет наносить вред окружающей среде, и не будет вступать в противоречие с действующим законодательством.

Замкнутые системы, в свою очередь, можно классифицировать по следующим типам:

• Геотермальный с горизонтальным расположением, когда коллектор размещается в траншее ниже глубины промерзания грунта, в среднем, глубина находится в пределах полутора метров. Коллектор следует укладывать кольцами для того, чтобы свести к минимуму земляные работы и обеспечить большой контур на маленькой площади. Этим способом можно пользоваться при наличии свободных земельных участков.
• Геотермальный с вертикальным расположением, когда коллектор размещается на глубине до 200 метров в скважине. Данный способ используется при отсутствии свободных земельных площадей, соответствующих требованиям устройства горизонтального расположения коллектора, что нередко случается при неровном ландшафте местности.
• Геотермальный водный – в этом случае коллектор помещается в водоем ниже глубины его промерзания, укладка также выполняется кольцами. Ограничением применения такой системы может быть только минимальный объем воды или недостаточная глубина водоема.

Позитивные и негативные стороны применения

Основным критерием использования теплового насоса является его экологическая чистота и экономичность, правда, стоит учесть, что для его работы необходим источник электрической энергии. В среднем, для передачи 1КВт/час тепловой энергии в систему отопления должно быть затрачено не больше 0,3-0,35 КВт/час электрической энергии.

Тепловые насосы имеют высокий уровень пожарной безопасности, также их можно эксплуатировать без устройства дополнительной вентиляции. Благодаря тому, что система имеет полностью замкнутый контур, финансовые затраты на эксплуатацию оборудования сводятся к минимуму, платить приходится только лишь за использование электроэнергии, потребляемой оборудованием.

Дополнительное преимущество заключается в возможности кондиционирования воздуха летом, когда подключенные к коллектору теплового насоса фэн-койлы и система «холодный потолок» дают возможность снижать температуру в помещениях.

Тепловые насосы имеют высокую степень надежности, так как управление процессами работы выполняется автоматически. Благодаря этому эксплуатация оборудования не требует специальных навыков, а все основные аспекты работы доступно изложены в инструкции. Тепловые насосы достаточно компактны.

Главным недостатком любого теплового насоса является его высокая стоимость, а также сложности при выполнении монтажных работ. Для того, чтобы затраты окупились полностью потребуется несколько лет.

Срок эксплуатации подобного оборудования находится в пределах 20 лет, по истечении которых может возникнуть необходимость проведения капитального ремонта. Очевидно, что за один раз придется выложить немалую сумму для покупки и установки насоса, так что, если для этого брать кредит, то экономическая выгода снизится.

Хотя все выгоды от использования тепловых насосов и являются вполне очевидными фактами, не требующими доказательств, все же подобное оборудование еще не очень широко распространено в частном секторе.

Скорее всего, оборудование станет более популярным в том случае, если его покупка и установка смогут конкурировать по стоимости с подключением и установкой газового оборудования, хотя уже сегодня в некоторых случаях установка теплового насоса оказывается оправданной и с экономической точки зрения.

udobnovdome.ru

Насос для отопления дома — технические характеристики и инструкции

При решении сделать отопление в частном доме нужно принимать во внимание количество кв. метров, так как если площадь большая, то система естественной циркуляции теплоносителя просто не справится со своей задачей, и нужно будет ставить насос для отопления дома, который поможет увеличить систему подачи тепла. Наиболее подходящие для этих целей – различные циркуляционные приборы, они помогут сделать подачу теплоносителя и вообще сам обогрев помещения более эффективным.

Циркуляционные насосы для отопления дома

Типы циркуляционных насосов

Существует два типа циркуляционных насосов:

• сухой;
• мокрый.

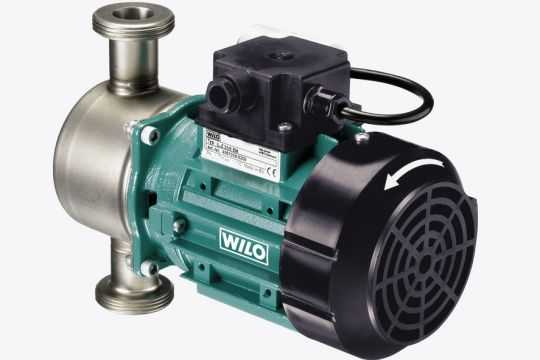

Насосы сухого типа

У насосов данного типа ротор не контактирует с водой, а его поверхность рабочая отделена от электродвигателя защитными кольцами.

Эти насосы для отопления, технические характеристики которых приемлемы, хоть и издают шум, но являются более эффективными, поэтому желательно их устанавливать в отдельном помещении.

Насос сухого типа

Если выбор пал на сухой насос для отопления, нужно знать, что он создаёт воздушные завихрения, поэтому пыль, которая попадает в него, может оказаться внутри мотора и повредить уплотнитель кольца. В этом случае прибор может выйти из строя. Чтобы этого не произошло, между кольцами всегда есть тонкая водяная плёнка, она играет и роль смазки, предотвращая разрушение колец уплотнителя.

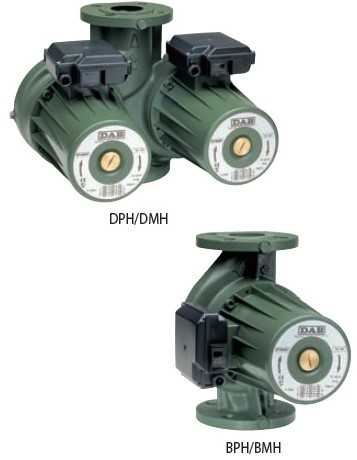

Насосы сухого типа делятся на три вида:

Рекомендуем к прочтению:

• консольные
• вертикальные
• блочные.

Причём насосы для домашнего отопления вертикальные нужны там, где нужно перекачивать большой объём воды.

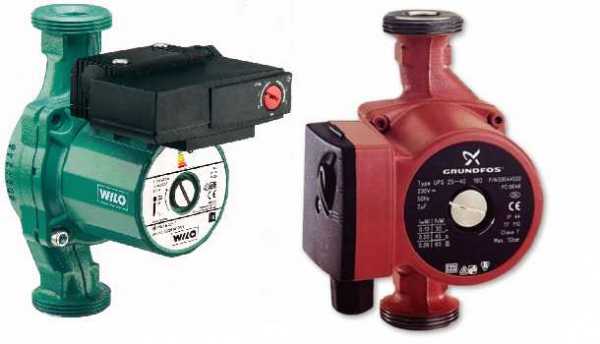

Циркуляционные насосы мокрого типа

Циркуляционные насосы мокрого типа

Их отличие в том, что ротор с рабочим колесом размещены в той жидкости, которую перекачивает насос для отопления, характеристики которого рассмотрим ниже. А та часть, в которой располагается электродвигатель, надёжно загерметизирована. Эти насосы для отопления 12 вольт хорошо подходят для небольших отопительных систем, к тому же, они издают меньше шума и не требует дополнительного техобслуживания, следовательно, их довольно легко ремонтировать, а также можно скорректировать параметры настройки. Из недостатков можно отметить низкий КПД.

В последнее время все насосы для отопления дома оснащаются различной «умной» автоматикой, благодаря которой можно переключать уровень обмоток и повышать производительность.

Такие модели подойдут там, где есть стабильный или незначительно меняющийся уровень расхода воды. Благодаря ступенчатой регулировке можно значительно сэкономить электроэнергию, выбрав режим, наиболее подходящий для данного строения.

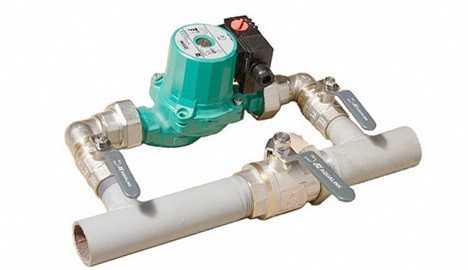

Правильная установка циркуляционного насоса

При установке насоса нужно правильно выбрать его расположение, иначе придется осуществлять ремонт насоса для отопления. Для этого нужно будет найти, где в зоне всасывания воды гидравлическое давление будет избыточным. Есть несколько способов искусственно имитировать это условие.

Рекомендуем к прочтению:

• 1 способ. Необходимо поднять расширительный бачок на 80 см от самой высокой точки вашего трубопровода. Можно поставить расширительный бачок на чердаке, но тогда придётся его утеплять на зиму.
• 2 способ. Перенос трубы расширительного бака с подающего стояка и врезка его в обратку. В результате, создадутся идеальные условия для создания принудительной циркуляции.
• 3 способ. Врезка насоса в подающий трубопровод. Это осуществляется за точкой введения воды расширительного бака. Этот способ производится только тогда, когда есть полная уверенность, что данная модель оборудования выдержит самую высокую температуру теплоносителя.

При установке циркуляционного насоса очень важно правильно рассчитать мощность мотора и площадь помещения, в которое насос для отопления в квартире будет установлен, так как если в систему отопления врезать мотор большой мощности, то трубы будут постоянно шуметь, а при меньшей он не будет справляться со своей задачей.

Рекомендуем к прочтению: автоматика для циркуляционного насоса отопления

Перед установкой таких приборов, как насосы для отопления малой мощности, нужно знать, какое количество воды будет проходить через котёл за одну минуту, а также учесть диаметр труб и скорость движения воды. В любом случае вам подскажет инструкция и специалист.

Чтобы откачивать воду из системы отопления – применяется ручной насос для отопления. Лучше всего, если использовать насос ручной для системы отопления будет также специалист.

otoplenie-doma.org

Выбор насоса для отопления в частном доме: разновидности, особенности монтажа насосов

Если небольшие дома эти системы в состоянии эффективно отапливать, то для более крупных жилых строений они становятся непригодны. Решить проблему можно путем монтажа циркуляционного насоса в уже установленную отопительную систему.

Основное назначение этой установки состоит в обеспечении равномерной подачи теплоносителя к каждому элементу системы обогрева.

Для чего необходимо подключение насоса?

С покупкой или завершением строительства частного дома проблемы у владельца не заканчиваются. Если в нем установлена автономная система отопления, то следует быть готовым к тому, что не все участки системы будут получать в равном количестве тепловую энергию.

Вполне ожидаемой будет ситуация, при которой радиаторы, расположенные на максимальном удалении от котла, постоянно остаются теплыми. И оставлять это так не следует.

Среди возможных путей решения этой проблемы можно выделить следующие:

• устройство системы отопления «с нуля», оборудованной трубопроводом большего диаметра;
• установка насосного оборудования в уже функционирующую систему отопления.

Хотя, выбрав первый вариант, можно получить ощутимый эффект, все же затраты на его реализацию заметно выше по сравнению с установкой насоса в отопительную систему. К тому же этот процесс является очень трудозатратным. Причина этого заключается в том, что владельцу придется выполнить демонтаж старых труб, что потребует серьезных усилий.

Второй вариант представляется более предпочтительным не только по причине отсутствия аналогичных сложностей. На его реализацию требуется меньше финансов и времени.

Решение врезать в систему отопления помпу будет самым правильным. Помимо того, что температура во всех помещениях не будет падать ниже установленного уровня, можно будет навсегда забыть о таком неприятном явлении, как воздушные пробки, при появлении которых внутри труб ухудшается циркуляция воды.

Всем, кто имел возможность попользоваться циркуляционными насосами, понимают, какую они способны принести пользу. По этой причине об использовании такого метода задумываются все больше владельцев, ведь после подключения помпы к отопительной системе им становится проще поддерживать благоприятный тепловой режим в доме и в то же время удается не думать о проблемах, с которыми сталкиваются собственники, не имеющие такого оборудования в своем доме.

Особенности выбора насоса

Если купить чересчур мощный насос, то последствия такого решения вас вряд ли обрадуют. Помимо сильного шума вы заплатите за него слишком высокую цену, а пользоваться всеми его возможностями не сможете. До того, как вы начнете рассматривать модели насосов, вам следует понять, какой мощностью он должен обладать.

На мощность влияют такие характеристики, как:

• диаметр трубопровода;
• уровень напора теплоносителя;
• температура воды.

Понять, какой будет норма расхода теплоносителя, проходящего сквозь замкнутый контур системы отопления, довольно просто. Для этого нужно выяснить норму расхода воды для котла и сопоставить полученные значения.

Мощность котельной установки и пропускная способность теплоносителя — это ключевые параметры, которые обязательно нужно учитывать. Также нужно определить норму расхода теплоносителя для каждого в отдельности радиатора и кольца отопительной системы.

При расчете мощности нужно исходить из того, какой объем воды в минуту должен поступать, что она смогла поддерживать требуемую температуру.

Имейте в виду, что не меньшее значение на характеристики мощности насосной установки оказывает длина трубопровода. Здесь нужно придерживаться следующего правила: на каждые 10 метров системы обогрева должно приходиться порядка 0,5 м насосного напора.

Разновидность насосов

Самыми распространенными считаются два типа:

• «сухие»;
• «мокрые».

Особенность первых состоит в том, что в процессе эксплуатации исключается их взаимодействие с теплоносителем. Что касается «мокрых» насосов, то они все время находятся в воде, обеспечивая ее циркуляцию.

Во время использования «сухих» помп возникает сильный шум. По этой причине подобные насосы для отопления дома являются не лучшим решением. Эти агрегаты желательно устанавливать на крупных предприятиях, в фирмах и производственных цехах.

Для владельцев загородных домов и иных частных строений оптимальным вариантом станут именно модели, постоянно погруженные в воду.

Чаще всего они изготавливаются в бронзовых или латунных корпусах, содержащих нержавеющие элементы, что защищает систему от повреждения в результате длительного контакта с водой.

Чтобы в каждом помещении вашего дома поддерживалась комфортная температура, вы должны уяснить, как должен выполняться монтаж насосного оборудования.

Подготовка к монтажу

Прежде чем приступить к монтажу помпы, следует выполнить подготовительные работы, которые в рассматриваемом случае являются обязательными .

Начальный этап установки

Во избежание сложностей во время установки насоса для отопления дома и в целях экономии времени желательно приобрести в магазине модель, которая уже будет иметь необходимые разъемные резьбы. Так вам не придется тратить дополнительное время и силы на то, чтобы найти подходящие крепления и соединения. Позаботьтесь и о наличии необходимых гаечных ключей, с помощью которых вы будете монтировать крепления.

Завершив подготовительные мероприятия, следует ознакомиться с инструкцией к насосу и схемой его монтажа. Если вы сомневаетесь, что справитесь с этой задачей, имеет смысл поручить эту работу опытным специалистам.

Подбираем место для установки насоса

Раньше в магазине продавались «мокрые» помпы, чьи элементы довольно быстро выходили из строя вследствие длительного контакта с водой. Однако с каждым годом технологии становятся все совершеннее, в результате чего сегодня доступны системы, иных конфигураций, которые надежно защищены и от влаги, и от критических температур. Благодаря этому насос можно установить не только на подающем, но и на обратном трубопроводе, не опасаясь выхода из строя установки раньше положенного срока.

Важной задачей является увеличение уровня давления на участке всасывания. Решить ее можно путем размещения оборудования рядом с местом подключения расширительного бака в зоне спадающего трубопровода отопления.

Вы должны принять все необходимые меры, чтобы насос смог справиться с сильным напором горячей воды. В противном случае это может привести к возникновению аварийных ситуаций.

Правила установки

После ознакомления с основными теоретическими аспектами монтажа насоса на отопление можно переходить к самой работе. И чтобы она была выполнена без последствий, необходимо помнить о некоторых правилах установки:

1. Позаботьтесь об установке с левой и правой стороны помпы специальных шаровых кранов. Они принесут вам пользу тогда, когда потребуется выполнять техническое обслуживание системы либо демонтировать насосное оборудование.
2. Приобретите фильтр и установите его в систему. Благодаря ему установка будет защищена от мелких частичек, которые могут негативно повлиять на работу самой помпы и отдельных ее элементов.
3. Не забывайте, что в наших системах отопления циркулирует вода, содержащая разные примеси. Поэтому советуем предпринять соответствующие меры защиты.
4. Позаботьтесь об установке клапана, который размещают над отопительным байпасом. Выбрать можно как ручной, так и автоматический вариант — большого значения это не имеет. Если ваша отопительная система будет оборудована таким приспособлением, то вы сможете решить проблему с воздушными пробками, появления которых вам не избежать.
5. Убедитесь, что клеммы помпы обращены строго наверх.
6. Обратите внимание на тип агрегата. Если вам придется иметь дело с «мокрой» моделью, то его монтаж следует выполнять строго горизонтально. При несоблюдении этого требования он не сможет полностью погрузиться в воду. Вследствие этого возникнет риск повреждения рабочей поверхности аппарата. И тогда толку от установки насоса в отопительную систему не будет.
7. Всем креплениям и соединениям необходимо обеспечить надежную защиту, для чего на них наносят герметический состав. Так вы добьетесь того, что все узлы будут работать максимально долго.
8. Проверьте, как размещены в системе отопления насос и крепления. Они должны быть установлены последовательно и в соответствии с технологией монтажа.

Принцип монтажа насоса

Очень важно убедиться в отсутствии неисправностей и отклонений в работе. Если что-нибудь подобное будет обнаружено, это сразу же нужно устранить. Далее выполняется очистка от излишков воздуха, используя для этого центральный винт.

Подключать помпу допускается лишь к уже работающей системе, которая должна быть заполнена теплоносителем и очищена от воздуха. Минимизировать участие со стороны владельца в работе насоса можно путем установки модели типа автомат. Вдобавок ко всему это обеспечит ему защиту на случай нарушения правил эксплуатации.

Имейте в виду, что из системы придется удалять излишки воздуха каждый раз, когда потребуется включить насос. Для выполнения этой работы вручную следует применять специальные клапаны, которые должны быть заранее размещены по обеим сторонам теплового насоса.

Выполнить правильный монтаж насоса вы сможете при условии, что вами будут соблюдаться все правила и особенности подключения подобного оборудования.

Имейте в виду, что подобная работа требует максимально серьезного отношения, так как это в конечном итоге повлияет на то, насколько комфортно будет находиться в вашем доме. Объективно оценивайте свои силы. Если у вас есть сомнения насчет того, что вы сможете все сделать правильно, воспользуйтесь услугами профессионала.

Причины поломки циркуляционных насосов

Со временем каждый насос отопления начинает хуже работать и в итоге выходит из строя. И чаще всего подобное происходит по следующим причинам:

• ошибки, допущенные во время монтажа насоса. Валу двигателя обязательно нужно придать горизонтальное положение. Если этого не сделать, то это приведет к образованию скопления воздуха, из-за чего устройство может сломаться;
• ошибки при размещении клеммного модуля либо подводки кабеля;
• пренебрежение процедурой удаления из системы излишков воздуха;
• неэффективное удаление из системы твердых частиц.

Имейте в виду, что для устранения любой поломки циркуляционного насоса необходимо обладать специфическими навыками и знаниями. По этой причине заниматься ремонтом таких агрегатов должны профессионалы.

Заключение

Чтобы на порядок повысить качество обогрева в частном доме, следует не только правильно выбрать насос для отопления, но и произвести грамотную его установку. Соблюдение технологии его монтаж поможет сэкономить время и деньги и поддерживать в каждом помещении дома комфортный микроклимат.

kotel.guru

Как выбрать циркуляционный насос для отопления частного дома

Здравствуйте, в этой статье мы расскажем, как выбрать циркуляционный насос для отопления частного дома. При наличии возможностей, многие предпочитают в качестве жилья иметь частный дом, который позволяет более индивидуально и комфортно подогнать под свои потребности многие аспекты человеческой бытовой жизни.

Как выбрать циркуляционный насос для отопления частного дома

Бесспорно одним из неоспоримых преимуществ владения частным домом, в отличие от жилой площади многоквартирных городских строений, является возможность самостоятельно выбрать тип отопления.

По сути, только от вас зависит качество и ценовая политика последующих расходов на поддержания тепла в вашей обители. Чего явно не скажешь про расценки и то же пресловутое качество обогрева квартирной кубатуры, где платишь много, а эффекта, к сожалению мало.

Как известно, есть три основных системы отопления, применяемые для частных домов. Каждая имеет как плюсы, так и минусы.

• Воздушная;
• Электрическая;
• Водяная.

Циркуляционные насосы для отопления частных домов

Конкретно эта статья посвящена и будет полезна тем, кто остановил свой выбор на последней, водяной системе, а также выбору для этой системы надежного циркуляционного насоса. И логика подобного выбора вполне понятна.

Один раз, вложившись в покупку оборудования материалов и ее последующий монтаж, вы получаете долговечную, автономную, практичную и экономически выгодную систему, которая через время окупит ваши расходы и будет экономить ваш бюджет.

Для подержания функциональности вам понадобится только лишь подведенная электросеть и необходимый вид топлива для работы обогревателя.

Впрочем, он так же может быть запитан от сети, что тоже довольно удобно и практично. Профилактические работы можно проводить в удобное для вас время при теплом времени года, без какой либо потери комфорта.

Есть, конечно, риск оказаться обесточенным, однако и на этот случай можно подстраховаться топливной электростанцией пока не будет решено затруднение, связанное с прекращением электропередачи в область, где расположено ваше жилище.

Однако в любом случае, каким бы источником питания не была задействована ваша водяная система, вам в любом случае понадобится встраивать в нее насос для уменьшения экономических затрат, повышения эффективности.

И прежде, чем определить, как выбрать циркуляционный насос для отопления частного дома стоит разобраться в этом устройстве, его основных функциях и нюансах.

В системах естественной циркуляции, где насос отсутствует как таковой, а перемещение потоков происходит за счет физических законов разницы удельного веса горячей и холодной воды есть ключевые недостатки.

Такие как, например, долгий прогрев системы, отсутствие регулировки температуры обогрева, неэффективность отопления на площадях свыше 100 квадратных метрах.

Не говоря уже о постоянной поддержке работоспособности котла, даже если вы покидаете на значительный период свое жилище. Совокупность всех этих факторов еще раз подчеркивает необходимость встраивания в вашу систему насоса.

Циркуляционный насос является источником нагнетания необходимого для циркуляции теплообменной жидкости давления и представляет собой мотор оснащенный ротором.

Он целиком встраивается в готовую систему и при вращении крыльчатки перемещает потоки теплоносителя с заданной программой скоростью, позволяя создать оптимальное для ситуации давление и в случае необходимости быстро понизить или наоборот увеличить температуру обогрева.

Обладая несколькими режимами, легко переключаемыми по желанию владельца, подобные системы имеют явное превосходство перед естественными системами отопления.

Циркуляционные насосы для систем отопления технические характеристики

Корпус, в который вмонтирован двигатель электрического типа потребления. Там же находится плата управления скоростями и клеммы для подвода питания током.

Улитку, которая, как правило, изначально уже присоединена к корпусу. К ней же и подводятся трубы отопительного контура.

Принцип работы заключается в засасывании жидкости с одной стороны, путем работы вращающейся части двигателя, оснащенного лопастями, и создании необходимой компрессии, которая дает движение теплоотдающим массам далее по системе.

И в зависимости от особенности конкретной модели делятся на один из двух типов:

• «Сухой» тип
• «Влажный» тип

Рассмотрев достоинства и недостатки каждого типа можно, сравнив с вашими запросами, сделать наиболее выгодный для вашей ситуации выбор.

Так называемый «сухой» тип насоса имеет в своей конструкции ротор, который при работе не контактирует с влажной средой, за счет кольца – специального скользящего уплотнителя препятствующего попаданию влаги.

Плюсы «сухих» моделей циркуляционных насосов

Достоинствами подобных насосов в первую очередь считается высокий коэффициент полезного действия составляющий не менее 75%.

Минусы «сухих» моделей циркуляционных насосов

К отрицательным сторонам стоит отнести увеличенные, относительно аналогов «влажного» типа, габариты. По этой же причине в процессе монтирования к таким моделям требуется специальный подвод труб отопительного контура.

В процессе работы «сухие» насосы издают шум.

Периоды технических работ для нормального функционирования насоса должны проводиться на порядок чаще, чем у «влажных» модификаций.

Уже, исходя из названия, можно понять, что отличие «влажного» насоса заключено в погружении движимой части двигателя – ротора, в среду циркулирующей жидкости.

Плюсы «влажных» моделей циркуляционных насосов

Первый ощутимый момент это бесшумность рабочего процесса. Полностью погруженный в жидкость ротор издает минимальное количество шума.

Насос не требователен к профилактике. В отдельных случаях, можно забыть о техническом обслуживании насоса на многие года.

Небольшие габариты, легко встраиваемые в контур системы.

Минусы «влажных» моделей циркуляционных насосов

К сожалению, КПД подобных модификаций уступает эффективности «сухих» насосов. Максимальное значение не превысит и 65% полезности.

Как правило, исходя из подобных сравнительных характеристик, громоздкие, шумные, но эффективные насосы «сухого» типа часто применяются для отопления площадей со значительной кубатурой, и размещаются в отдельных котельных помещениях, где шум работы двигателя не будет никому помехой.

В свою очередь выбор владельцев небольших частных коттеджей чаще всего падает на тихие в работе, долговечные, и компактные «влажные» насосы. Их не тяжело встроить и они не требуют отдельных площадей для вмонтирования в отопительную систему.

Определившись с типами можно переходить далее, к рассмотрению особенностей других параметров помогающих определить, как выбрать циркуляционный насос для отопления частного дома:

Производительность циркуляционных насосов

По сути, параметр характеризует эффективную продуктивность насоса. Для расчетов, по умолчанию выстраиваются условия, при которых загруженность узла сведена к минимуму.

Давление насоса. Определяет силу напора нагнетаемого лопастями движущейся части двигателя.

Условия работы циркуляционного насоса насоса

Данный параметр включает в себя ряд факторов. К ним относятся тип жидкости, которая циркулирует в системе, значения температур, как внутрисистемных, так и внешних, а так же диаметр труб контура системы.

Для следующих вычислений вам понадобится информация по кубатуре вашей существующей или предположительной жилплощади и определение с типами теплопередающей жидкости, которой вы планируете заполнить систему. Поскольку все эти параметры тесно связанны с собой и участвуют в расчетных формулах позволяющих подобрать оптимальный выбор для вашего конкретного случая.

Для определения производительности используется следующая формула:

• Q = N/(t2 – t1)
• Где:
• Q – обозначает производительность,
• N – отвечает за мощность источника нагнетания температуры (отопительный котел, либо колонка с подводом природного газа),
• t1 – соответствует температуре жидкости циркулирующей в обратном к источнику нагрева направлении,
• t2 – равна температуре после отопительного узла, подающей части.

При расчете приведенной формулы величина t1 колеблется в пределах +60 до +70 градусов по Цельсию. Значение t2 варьируется в области от +90 до + 95 градусов по Цельсию. Используя эти значения можно вычислить необходимые вам параметры, которыми должен обладать ваш насос.

В основном, на каждые 10 метров кольца циркуляции приходится около 0,6 метра напора насоса. Для простоты подсчета есть просчитанные и принятые нормативы где, для эффективного обогрева 10 кв. метров пространства требуется порядка одного кВт мощности отопительного узла.

Если взять для примера тепловую мощность одной секции точки обогрева ( радиатора) мощностью в 200 Вт, то на те же 10 кв. метров потребуется 5 секций.

При этом рекомендуется брать некий запас как минимум в одну секцию. Еще важно, что бы насос имел возможность подвести воду ко всем отопительным точкам в здании.

Теперь разберем давление насоса. Именно оно определяет, на какой уровень ваш насос сможет поднять жидкость в системе. Измеряется подобная величина либо в атмосферах, либо же в метрах водяного столба.

Для вычисления нужных значений надо знать суммарную величину гидравлического сопротивления вашей системы. Стоит отметить что, подобная величина не берет в расчет этажность вашего здания и при правильном монтаже составляет от 2 до 4 метров водяного столба.

Обычно данные о гидравлическом сопротивлении всегда идут в технической документации узлов или элементах системы. Если же они утеряны, то можно для расчетов воспользоваться приблизительными величинами и сделать небольшой запас.

Создаваемые сопротивления элементов и узлов циркуляционных насосов

• Котел от 1000-2000 Па;
• Смеситель от 2000-4000 Па;
• Тепломер от 1000-15000 Па;
• Термостатический вентиль от 5000-10000 Па.

Следующий ключевой фактор, влияющий на выбор вашего приобретения, это условия предположительной среды эксплуатации вашего насоса.

Внимание стоит обратить на внешние погодные условия. Чем ниже температура в регионе, где расположен или будетрасполагается ваш дом, тем соответственно мощнее вам понадобится насос.

К вопросу мощности так же относится тип заполняемой в контуре системысреды. Плотность жидкости содержащей в своем составе антифриз, выше обычной воды и нагрузка на двигатель так же будет выше. Стоит выбрать не только производительный, но и надежный вариант.

Диаметр подводимых труб так же имеет значение и требует более высокую производительность при большем диаметре. Эти параметры указаны в технических характеристиках продаваемого изделия.

Циркуляционные насосы для систем отопления как выбрать

Покупка китайских изделий в этой нише скорей всего выйдет вам боком. И возможно даже скоро. На этой арене мирового рынка они качеством еще ни разу не блеснули. И привлекательная цена может обернуться поговоркой про скупого, который платит дважды. Не говоря уже о потерянном времени и нервах.

Консультация с грамотным специалистом, хорошо знающим «подводные камни» и нюансы позволит вам существенно сэкономить на приобретении подходящей торговой марки. Определить грамотность консультанта можно по количеству вопросов заданных вам на определение нюансов вашего дома, климата и прочем. Чем их больше, тем лучше он разбирается в вопросе и действительно сможет подобрать наиболее оптимальный вариант.

Характеристики, указанные производителями рассчитаны на максимальное потребление. И если вы не живете в реально суровых климатических условиях, где насос фактически работает круглый год, то выбор с несколько заниженными параметрами не будет критичен.

Обратите внимание на материалы, из которых выполнен интересующий вас насос. В качественных моделях, которые послужат вам верой и правдой более десятка лет не должны присутствовать такие металлы как чугун. Горячая вода, постоянно соприкасаемся с ним, быстро выведет из строятакую технику.

Незначительный шум в контуре отопительной системы во время работы циркуляционного насоса не всегда является поводом бить тревогу.

Причиной дискомфортных шумов может являться не поломка или неисправность, а попросту излишки воздуха, оставшиеся в системе после запуска.

Проблему можно быстро устранить путем спускания воздуха используя для этих целей специальные клапаны. После чего отрегулировать работу насоса.

Надеемся статья «Как выбрать циркуляционный насос для отопления частного дома» вам понравилась!

hozyindachi.ru

Циркуляционный насос для отопления: на вопросы отвечает профессионал

Циркуляционный насос

Комфортная температура внутри частного дома в отопительный период – это залог комфортного в нем проживания. С этим спорить никто не будет. А значит, системе отопления необходимо уделять особое внимание, где важную роль играют не только отопительный котел и радиаторы, но и все остальные элементы. То есть комплексный подход к решению данной задачи – дело обычное. Отсюда и ответственный подход к такому элементу, как циркуляционный насос отопления. Конечно, это необходимо только в том случае, если вся система устроена по типу нагнетания теплоносителя.

Отсюда несколько вопросов, которые часто мучают загородных домовладельцев, у которых в домах стоит именно этот вид системы отопления. Вопросов много, но основных несколько. Вот только некоторые из них. Много ли приходится платить денег за потребляемую насосом электроэнергию? Возникают ли проблемы с запуском циркуляционного насоса после долгого простоя? Часто ли подвергаются ремонту насосы отопления? И так далее, и тому подобное.

Но сначала начнем отвечать на ниже расположенный вопрос.

Что такое циркуляционный насос?

Это не больших размеров агрегат, который устанавливается в систему трубопровода отопления и перегоняет теплоноситель по всем ветвям системы отопления, то есть обеспечивает циркуляцию горячей воды. Существует большое разнообразие циркуляционных насосов для систем отопления, но для частных домов обычно используются агрегаты с так называемым «мокрым ротором». В чем конструктивная особенность этой модели?

Все дело в том, что подвижные детали насоса, а это в основном ротор и крыльчатка, охлаждаются и одновременно смазываются протекающей внутри насоса жидкостью, то есть теплоносителем. Отсюда и бесшумность работы, и высокий показатель надежности, и небольшие габариты самого агрегата. Приплюсуем сюда долговечность, эффективность и экономичность.

Необходимость циркуляционного насоса

Двойное оборудование

Как было сказано выше, существует два типа системы отопления: конвекционный, то есть с естественной циркуляцией теплоносителя, обычно такой вид используется в домах с площадью, не превышающей сто квадратных метров, и нагнетательный, где устанавливается циркуляционный насос. Конвекционный способ отопления при большой площади дома не сможет обеспечить равномерное распределение теплоносителя по всем веткам системы, поэтому есть вероятность, что некоторые радиаторы не будут работать эффективно. Просто теплоноситель до них будет доходить плохо или уже с большими тепловыми потерями, а попросту охлажденным.

Насос создает внутри системы необходимое давление, которое помогает распределить теплоноситель равномерно по всему контуру и прогонять его с определенной скоростью, которая не мешает отдачи тепла через радиаторы. Поэтому, подходя к выбору циркуляционного насоса, необходимо точно знать параметры всей системы, особенно ее гидравлические составляющие.

Как выбрать насос для циркуляции?

Для того чтобы правильно сделать выбор, необходимо в первую очередь определить все параметры отопительной системы, и какое количество тепла будет необходимо, чтобы создать комфортные условия проживания в частном доме. Такой сложный расчет под силу только специалисту, который примет во внимание большое количество параметром и показателей:

• Климатические условия региона, где возведен частный дом;
• Из чего построен дом, то есть использованные материалы. Здесь в расчет берутся и стены, и пол, и перекрытия, и кровля.
• Утепление дома – произведено или нет.
• Какие окна установлены и их количество.
• Вентиляция дома.
• И так далее.

Разновидности оборудования

В результате сбора информации и расчетов можно вычислить точный объем необходимой подачи тепла, которая измеряется кубометрами, пройденными в системе за один час (куб м/час). По этому объему и будет подбираться циркуляционный насос. Если производится реконструкция отопления, то агрегат подбирается под уже готовую систему.

Несколько слов по поводу бесшумной работы. Обычно шум в трубах возникает по двум причинам: неправильно подобран насос в системе отопления или внутри ее образовались воздушные пробки. В первом случае придется пересчитать параметры насоса, а вот во втором просто правильно подойти к заполнению системы водой. Что для этого необходимо сделать?

1. Система заполняется полностью.
2. Удаляется воздух через воздушные клапаны.
3. Включается котел.
4. Включается циркуляционный насос, который должен поработать минут так десять-пятнадцать.
5. Выключаете насос и удаляете воздух через клапаны.
6. Проверьте давление внутри системы отопления и по необходимости добавьте в нее воды.
7. Включайте насос и регулируйте его.

Теперь возвращаемся к вопросу по поводу простоя и запуска агрегата. Длительный простой никоим образом не влияет на качество эксплуатации. Здесь важно понять один момент, что иногда внутри насоса собираются иловые отложения, которые необходимо чистить. Как это сделать? Все просто. Циркуляционный насос имеет три скорости вращения ротора, поэтому для его очистки необходимо включать агрегат на самый максимальный режим эксплуатации. В таком режиме все отложения быстро выйдут из него. Если насос регулируемый, то он снабжен системой деблокировки, которая помогает самоочищению модели.

Используемые материалы в производстве циркуляционных насосов

Это очень важный аспект, который влияет не только на качество работы, но и на стоимость агрегата. Понятно и без слов, что контакт деталей и узлов насоса с водой приносит массу неприятностей. Поэтому для производства данного вида используются высокопрочные материалы, которые могут противостоять воде с достаточно высокой температурой.

К примеру, сегодня выпускаются аналоги, где вал, то есть ротор, и подшипники изготавливаются из керамики. Такие детали обладают высокой прочностью и большим сроком эксплуатации. К тому же керамика не боится воды. Плюс ко всему такие детали работают бесшумно.

Средний гарантированный срок эксплуатации циркуляционных насосов составляет не менее десяти лет. Конечно, требования производителей здесь должны выполняться строго, в противном случае никаких гарантий. Что требуют производители? Правильный подбор, правильный монтаж, подготовленный теплоноситель, не допущение некоторых отрицательных показателей в системе отопления, например, воздух внутри.

Нюансы и дополнительные вопросы

Рабочее устройство

Выше говорилось, что бытовые циркуляционные насосы отопления имеют небольшие габаритные размеры. Это правда. Производители добились, что с такими размерами насосы могут эффективно перегонять теплоноситель по достаточно разветвленной и длиной трубной системе, где установлены в больших количествах радиаторы, котел, бойлер и другие сантехнические приборы. Многим может показаться, что такой насос должен потреблять большое количество электроэнергии. Вот тут-то многие и ошибаются.

Основная масса агрегатов потребляет электричества не больше, чем одна лампочка накаливания. А среди них есть и совсем экономичные модели, потребляемая мощность которых составляет шесть-восемь ватт. Вот это энергоемкость. Кстати, совсем недавно производители циркуляционных насосов пришли к единой классификации, где установлен единый подход к обозначению изделий в соответствии с потребляемой мощностью. Это по типу бытовой техники. Кстати, шестиваттная мощность подходит к категории «А».

Использование системы «теплый пол» стало причиной выпуска специальных циркуляционных насосов для этого вида отопления. Они мощнее. Это связано с тем, что в системе «теплый пол» большое количество отводов, в которых теряется напор или давление теплоносителя. К тому же здесь создается малый температурный перепад. Необходимо учесть и тот факт, что в каждом помещении, где установлены теплые полы, необходимо устанавливать отдельный агрегат. Как видите, это достаточно затратное мероприятие. Плюс ко всему в таких системах обязательно устанавливаются регулируемые аналоги.

Иногда встречаются совсем курьезные вопросы. Вот один из них: можно ли устанавливать в систему отопления частного дома обычный насос для подачи воды? Нельзя. Даже и не думайте об этом, хотя некоторые модели очень схожи по своему внешнему виду. Насосы для подачи можно использовать в системе подпитки сантехнических приборов или котла.

И последнее. Системы отопления с насосной циркуляцией на сегодняшний день являются самыми эффективными. Здесь имеется в виду не только качество теплоотдачи, но и высокий КПД работы всей системы. А это значит, экономия. К чему мы все и стремимся.

Комментарии и отзывы к материалу

gidotopleniya.ru
