Одноэтажный каркасный дом своими руками и двухэтажные проекты

Частное строительство сегодня набирает все большие обороты. Однако не всегда финансовая сторона застройщика позволяет возводить дорогие каменные дома. И тогда на первое место выходит брусовое строительство или одно-двухэтажный каркасный дом. Последняя технология монтажа позволяет спроектировать и выстроить собственное уютное гнёздышко стоимостью до 20 000$ в предельно короткие сроки.

Немного о каркасной технологии

Строительство каркасных домов широко применимо в США, Германии, Японии, Англии и станах СНГ

Строительство каркасных домов широко применимо в США, Германии, Японии, Англии и станах СНГ. Название же «канадская» пошло от используемого в строительстве материала в виде сендвич-панелей (по другому — СИП панели), которые изначально произвели в Канаде еще при Советском Союзе.

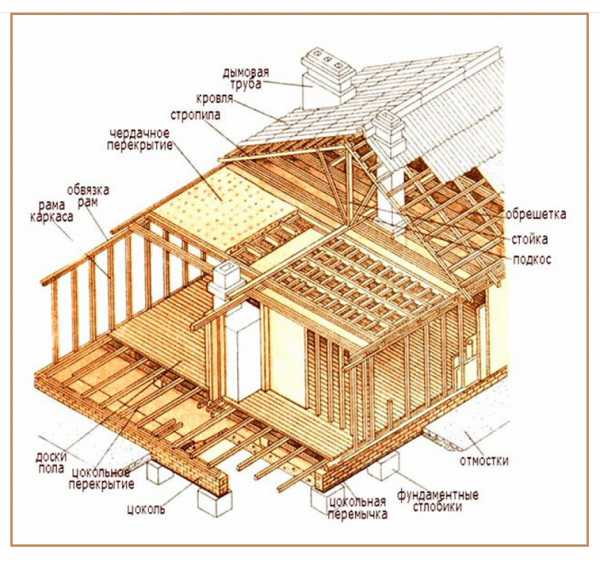

Каркасно-щитовой дом в своей основе имеет сборную конструкцию из деревянного бруса или оцинкованного металлического профиля. Впоследствии на каркас крепятся древесные щиты (чаще всего это OSB плита), а затем дом обшивается утеплителем снаружи и отделывается декоративно внутри. В качестве утепляющего материала чаще всего используют полистирол или минеральную вату.

Каркасные дома востребованы благодаря высокой скорости их возведения и малому весу, что позволяет монтировать облегченный фундамент под дом.

Важно: для быстрого и качественного строительства каркасного дома можно купить уже готовый домокомплект, включающий в себя все составляющие готового коттеджа, который останется просто собрать на участке. Строительство каркасного дома своими руками в этом случае займет от 2 до 3 недель. А работы могут выполнять не целая бригада строителей, а всего 3-4 человека.

Преимущества и недостатки каркасного дома

Перед тем как начинать строить одноэтажный каркасный или двухэтажный дом, необходимо взвесить все «за» и «против» относительно такой технологии

Перед тем как начинать строить одноэтажный каркасный или двухэтажный дом, необходимо взвесить все «за» и «против» относительно такой технологии. Итак, основными преимуществами каркасно-щитового дома являются:

• Высокая скорость монтажа коттеджа, благодаря отсутствию так называемых влажных работ, не требующих просушки растворов. Достаточно просто собрать всю систему в единое целое.
• Малая масса готового дома, что позволяет сэкономить средства на монтаже облегченного фундамента.
• Низкая стоимость стройки. Однозначно, такой каркасно-щитовой коттедж обойдётся в разы дешевле любого другого дома.
• Низкая теплопроводность стен и возможность рационально использовать ресурсы для обогрева дома в зимнее время.
• Кроме того, дом, построенный по каркасной технологии, отличается возможностью преобразить его снаружи по своему вкусу, обшив сайдингом или другими отделочными материалами.

Но у каркасного коттеджа есть и некоторые минусы:

• Так, дом из щитов и каркаса может прослужить всего 50-60 лет, что вряд ли можно отнести к возможности использовать дом в качестве родового гнезда для нескольких поколений.
• Кроме того, даже при условии обработки бруса каркаса и щитовых панелей антипиренами при возникновении горения в доме строительный материал будет тлеть, выделяя токсические вещества. И если неприятность случится ночью, то шансов у жильцов дома мало.
• Стоит также отметить податливость стен дома взлому и механическому воздействию. К примеру, вандал, решивший взломать стену или проникнуть в каменный дом, вряд ли справится настолько быстро, как может справиться с каркасным коттеджем.
• Ну, и конечно, необходимо учесть при строительстве невозможность возведения многоэтажного здания. Поскольку сила ветра окажет негативное воздействие на каркас. Наиболее оптимальной этажностью для каркасно-щитового коттеджа являются 1-2 уровня.

И если все же решение монтировать каркасный дом принято, то ниже подробная инструкция о том, как построить такой коттедж.

Строительство своими руками

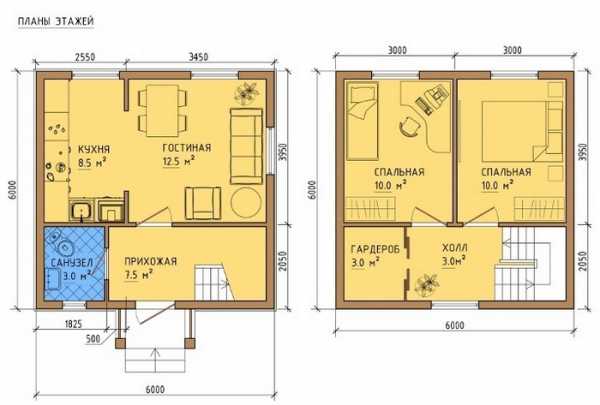

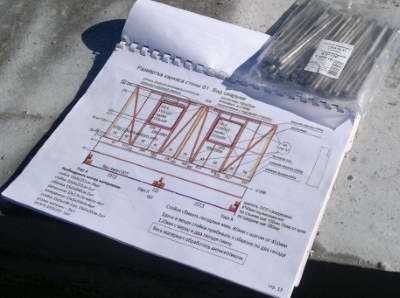

Проектирование

Для того чтобы каркасный дом стоял прочно и максимально долго, необходимо правильно разработать проект дома

Для того чтобы каркасный дом стоял прочно и максимально долго, необходимо правильно разработать проект дома. С учетом того что вся конструкция будет в итоге весить от 35 до 50 тонн, основную нагрузку делают на первый этаж. На втором же этаже монтируют мансарду из двух спален. Вообще желательно монтировать каркасный коттедж в один этаж. Рост дома в высоту снижает срок его эксплуатации.

Кроме того, при проектировании стоит учесть, что для каркасного дома площадь комнат лучше делать не более не более 20 м2 для каждой. Это усилит несущую способность каркаса, особенно если предполагается монтаж второго этажа.

Также каркасный дом лучше не оснащать просторными витражными окнами. Для такого дома оптимальным вариантом будут стандартные оконные и дверные проёмы.

Рекомендуем к прочтению:

Все жилые комнаты можно расположить в одном крыле дома, а хозяйственно-бытовые — в противоположном. Обогревать каркасный коттедж лучше всего системой парового отопления, работающего на газу.

Важно: желательно заказать проект каркасно-щитового дома у профессионалов или хотя бы взять на одном из проверенных сайтов строительной компании.

Фундамент для дома

Учитывая, что дом по каркасной технологии имеет малый вес, под него можно монтировать облегченные типы фундаментов

Учитывая, что дом по каркасной технологии имеет малый вес, под него можно монтировать облегченные типы фундаментов. Чаще всего используют такие:

• Ленточный мелкозаглубленный. Здесь ширина базиса может быть 30 см, а его глубина — всего 40. При этом стоит учесть толщину слоя песчаной подушки на дне траншеи, которая будет равна 10 см. Ленточный фундамент нужно обязательно армировать в процессе заливки, загерметизировать со дна и стенок опалубки, а затем укрыть рубероидом и сверху.

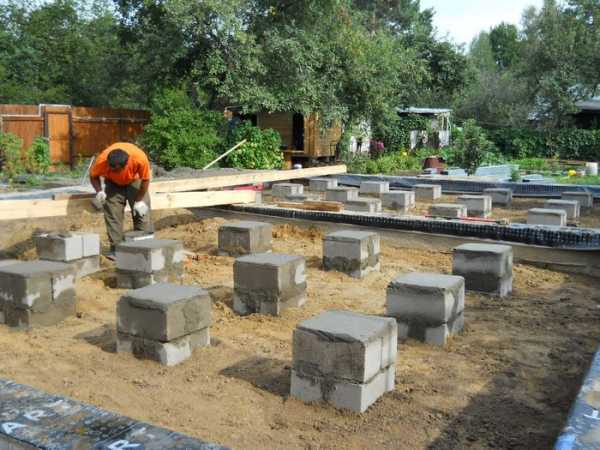

• Свайный или столбчатый. Такие типы базисов пригодны для пучнистых грунтов с высоким уровнем вод на участке. Сваи или столбы располагают по всем углам дома, в местах пересечения стен и под несущими перегородками. При этом стоит знать, что углублять столбы или сваи нужно не менее чем на отметку 2,5 м. Это предотвратит выталкивание опор из грунта в сезоны пучения земли. Свайный/столбчатый фундамент обязательно обвязывают либо металлопрокатом (швеллер, двутавр), либо брусом сечением 200х150 мм, уложенным на прикрепленные к опорам уголки.

Сверху обвязку укрывают рубероидом.

Важно: если обвязка выполняется из бруса по ленточному фундаменту, то дерево обрабатывают антипиренами и антисептиком, и обязательно анкерят к базису металлическими крепежами на глубину ленты не менее чем 14 см. Крепление проводят с шагом 80 см по длине бруса и по всем углам.

Монтаж пола

Для каркасного дома важно правильно сделать пол

Для каркасного дома важно правильно сделать пол. Особенно если дом предполагается строить в два этажа.

Итак, полы устраиваем в зависимости от типа фундамента. Если базис ленточный, то действуем так:

• Внутри деревянной обвязки устилаем гидроизоляционный материал и укладываем на него лаги из досок сечением 200х50 мм или 150х100 мм. Лаги можно ставить и на специальные опорные регулируемые ножки. Шаг лаг делаем 50-60 см. Это усилит несущую способность дома. Затем между лагами укладываем теплоизоляционные плиты полистирола или минеральной ваты. Можно насыпать керамзит разной фракции.
• И, наконец, отделываем пол чистовой доской или плитами фанеры под последующий монтаж напольного покрытия.

Важно: между плитами фанеры делают технический зазор 1 см, позволяющий дереву свободно менять свои линейные контуры в результате перепада температур.

Если же фундамент свайный/столбчатый, то действуют следующим образом:

• Лаги крепят с тем же шагом непосредственно к обвязке. Доски лаг с обвязкой фундамента скрепляют при помощи металлических уголков.
• Затем стелют черновой пол из досок.
• После этого черновой пол накрывают ветро- и пароизоляционным материалом.
• Теперь можно уложить еще один ряд лаг, который будет располагаться перпендикулярно уже смонтированным.
• Между вновь уложенными лагами настилают утеплитель и закрывают сверху шпунтованной доской или фанерой под финишное напольное покрытие.

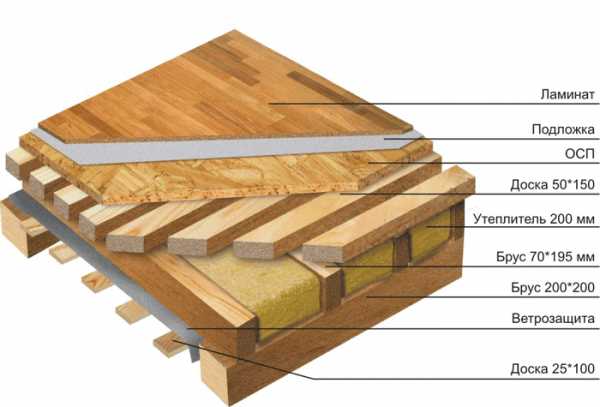

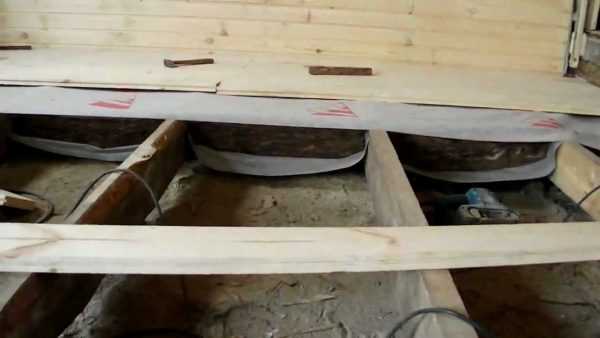

• Подробнее рассмотреть, как устроен пол каркасного дома позволит фотография.

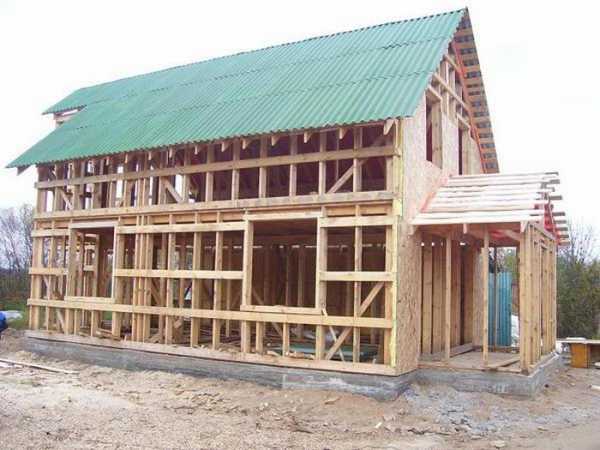

Монтаж стен дома

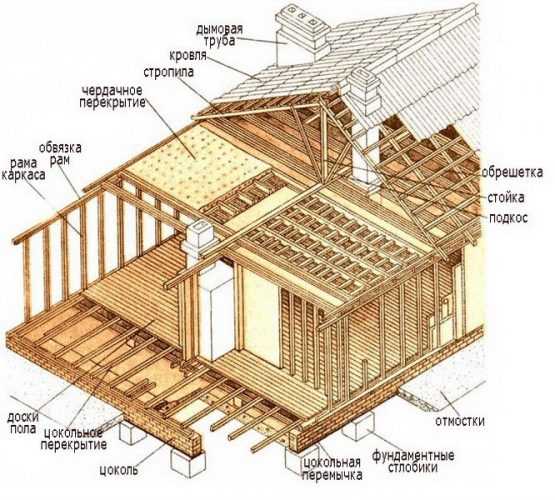

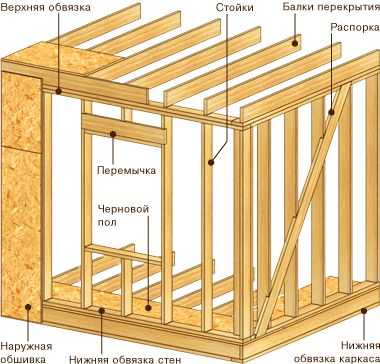

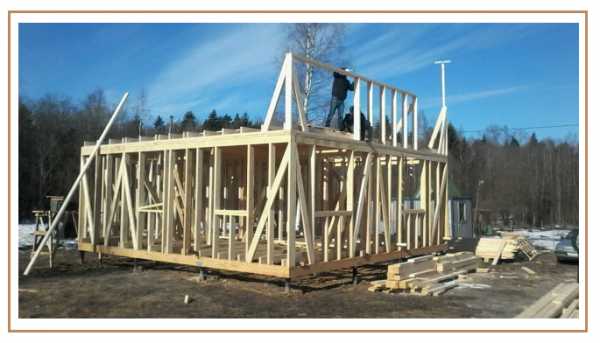

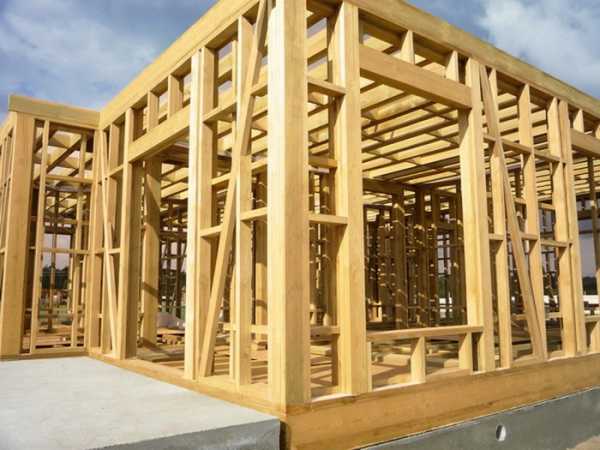

Для того чтобы собрать каркас своего коттеджа, используют брус камерной сушки сечением 150х150 мм

Для того чтобы собрать каркас своего коттеджа, используют брус камерной сушки сечением 150х150 мм. При этом длина бруса должна чётко соответствовать проектной высоте первого этажа.

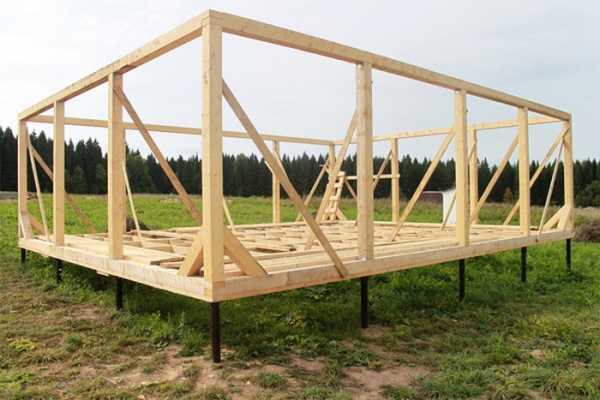

Каркас начинают собирать с углов, устанавливая брус по принципу шип-паз и дополнительно фиксируя его уголками. Затем можно собирать части каркаса на земле, поднимая их и устанавливая на место.

Ширина расположения брусьев каркаса может быть 30, 40 или 60 см, в зависимости от параметров плит ОСП, которыми будет обшиваться каркас. То есть ширина плиты должна чётко лечь на три или две продольные перемычки каркаса.

Рекомендуем к прочтению:

Важно: на все стойки необходимо монтировать укосины. Они помешают возможному расшатыванию стоек каркаса.

Все стойки каркаса необходимо обвязать брусом с применением металлических уголков по углам дома и техники соединения бруса «в пол дерева».

Монтаж потолочного перекрытия

На верхнюю обвязку дома укладывают балки перекрытия, которые можно крепить несколькими способами

На верхнюю обвязку дома укладывают балки перекрытия. Их можно уложить несколькими способами:

• Методом вырубки пазов в обвязке;

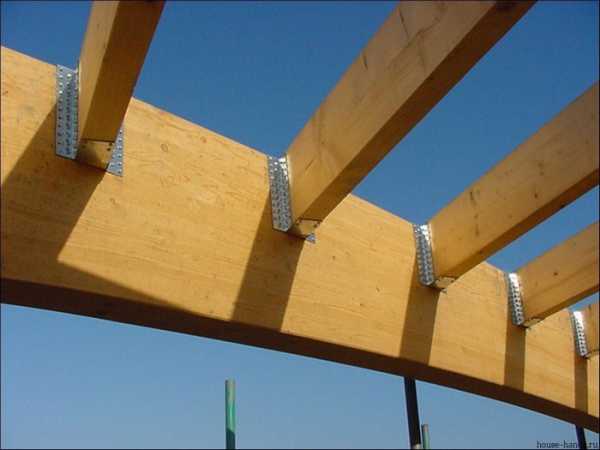

• С использованием металлических уголков;
• Крепление кронштейнами.

Затем балки перекрытия накрывают чистовой шпунтованной доской. Если есть делание утеплить и звукоизолировать перекрытие второго этажа (пол второго этажа), то его устраивают по аналогии с полом первого, прокладывая между лагами плиты полистирола.

Монтаж стен второго этажа выполняют по принципу устройства стен первого уровня.

Крыша каркасного дома

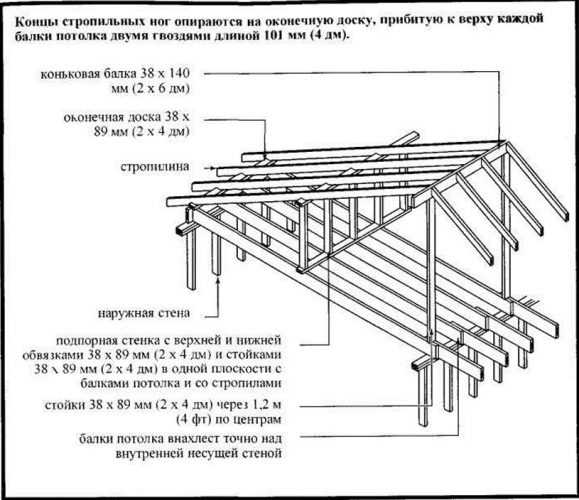

Чтобы собрать каркасную крышу канадского дома, лучше смонтировать фронтоны непосредственно на земле и только после этого поднять их и установить

Чтобы собрать каркасную крышу канадского дома, лучше смонтировать фронтоны непосредственно на земле и только после этого поднять их и установить. Крепят фронтоны при помощи уголков и подпирают укосинами.

Теперь можно соединить оба фронтона коньком, а уже после этого устанавливать стропила с шагом 60 см. На стропила нашивают обрешетку таким образом, чтобы её концы выступали за контуры дома на 50 см с обеих сторон. Обрешетку обшивают тепло- и гидроизоляцией, а сверху укрывают кровельным материалом.

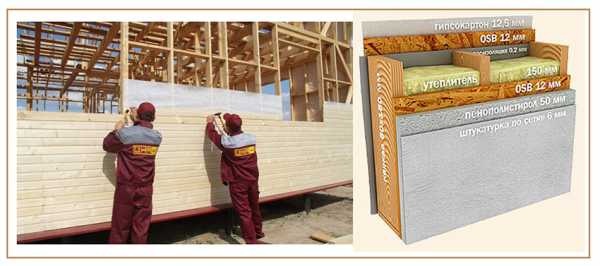

Обшивка и утепление каркасного дома

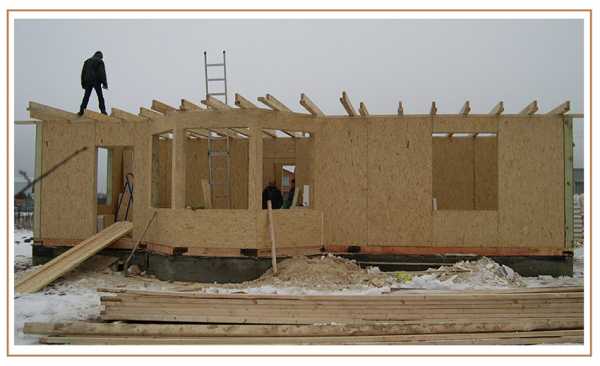

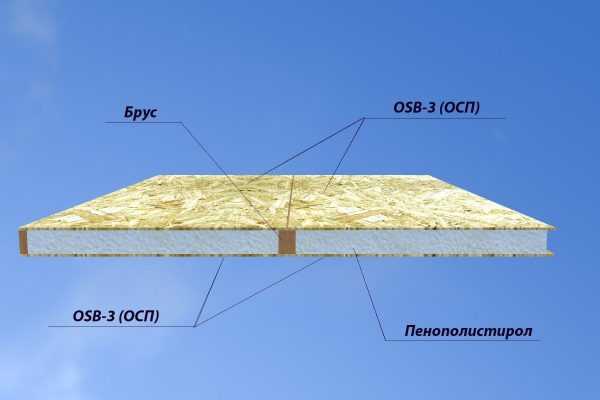

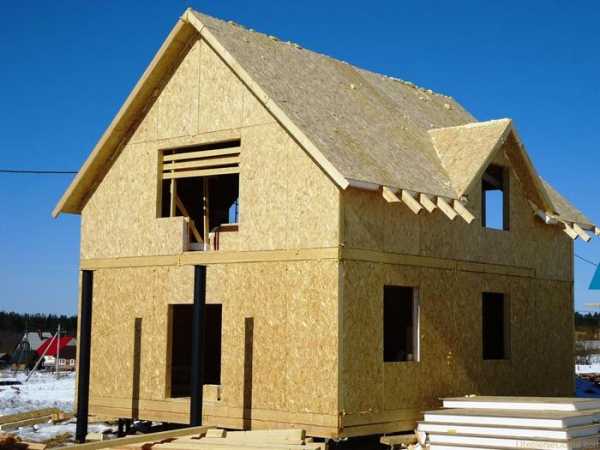

Готовый каркас теперь необходимо обшить. В этих целях используют плиты OSB

Готовый каркас теперь необходимо обшить. В этих целях используют плиты OSB. Их укладывают с небольшим техническим зазором в 0,5 см, который позже закрывается монтажной пеной из пистолета.

Затем поверх панелей нашивается обрешетка из бруса сечением 90х40 мм с шагом 50-60 см. А между брусами обрешетки укладывают утеплитель из минеральной ваты или поит полистирола.

Затем весь сендвич укрывают пароизоляционным материалом и обшивают сайдингом. Осталось установить окна и двери и выполнить внутреннюю отделку коттеджа.

kakpostroitdomic.ru

Одноэтажный каркасный дом своими руками. |



Как построить одноэтажный каркасный дом с плитным основанием и вальмовой крышей? Технология обустройства фундаментной плиты, сборки каркасных стен и монтажа кровли.

Наиболее простой и доступный для строительства «собственными руками» — одноэтажный дом каркасного типа. Для его возведения нет необходимости сооружать строительные леса и использовать подъёмную технику. Можно выполнить большую часть работ своими руками. Итак, обратимся к технологии – как построить  каркасный одноэтажный дом своими руками? Какие материалы использовать для обустройства фундамента, стен и кровли?

Одноэтажный каркасный дом

Перед тем как взяться за строительство собственного дома, необходимо внимательно изучить проекты одноэтажных каркасных домов. Определиться со строительными и отделочными материалами, стоимостью и сроками работ.

Чтобы построить одноэтажный каркасник своими руками, необходимо заложить фундамент, возвести стены, накрыть строение крышей, вставить окна и двери и выполнить внутреннюю отделку. А также проложить инженерные коммуникации – обеспечить будущую постройку водой, сливом, электроэнергией и отоплением.



Рассмотрим подробно, как обустроить фундаментную плиту и крышу, а после – как собрать пирог стены, чтобы обеспечить постройке высокую теплоёмкость. Рассмотрим как построить одноэтажный каркасный дом 100 кв.м. на фундаментной плите с вальмовой крышей.

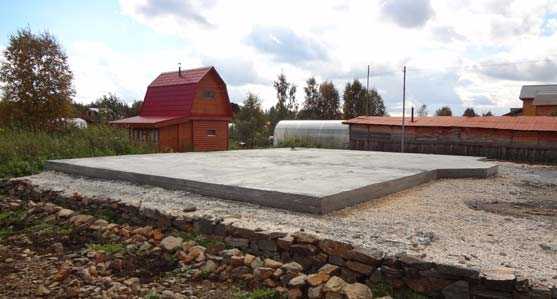

Фундамент монолитная плита

Одноэтажные каркасные дома часто используют плитные конструкции фундаментов. Фундамент в виде монолитной плиты имеет ряд преимуществ. Почему плиту часто используют, когда начинают строительство одноэтажных каркасных домов?

• Плитный фундамент — достаточно прочный.
• Отличается высокой долговечностью.
• Позволяет соорудить одновременно фундамент и черновой пол.

Недостатки:



• Стоимость – больше, чем мелкозаглубленной ленты.
• Она не предусматривает наличие подвала.

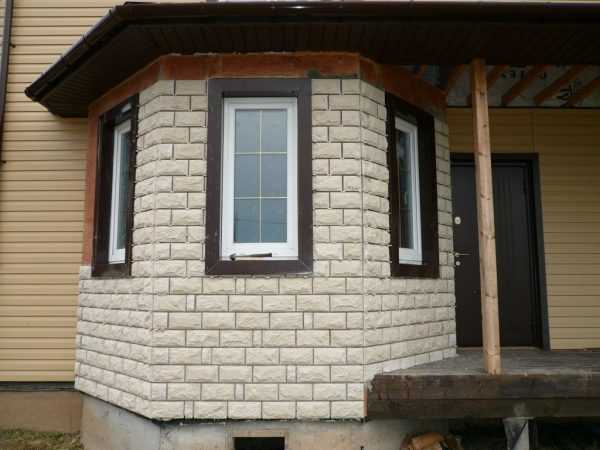

Монолитный фундамент с эркером.

Современное строительство различает три вида подобных оснований — русская, финская плита и шведская плита. Чем они отличаются, и которую из них лучше выбрать для каркасного строения?

• «Русская» — отличается наличием рёбер жёсткости. Она гарантирует высокую прочность и отличается более высокой стоимостью обустройства. Её заливают в два этапа, сначала – рёбра, после – саму плиту. Для лёгкого каркасного дома высотой в один этаж нет необходимости укреплять фундамент рёбрами. Поэтому «русская» плита в строительстве одноэтажных каркасных домов применяется редко.
• «Финская» – является холодной неутеплённой плитой, поверх которой кладут утеплитель толщиной от 150 мм, далее – льют стяжку. В верхней стяжке обустраивают «тёплый пол». Этот тип фундамента является многослойным, требует трудозатрат и капитальных вложений.
• «Шведская» – отличается от финской тем, что не имеет отдельного слоя утеплителя. Утепляющий компонент распределён по сечению фундаментной плиты, поэтому вся плита – «тёплая». Трубы тёплого пола монтируются непосредственно в плиту.

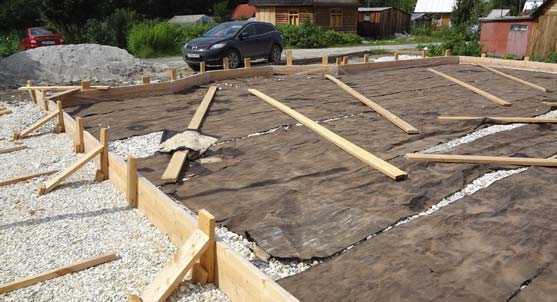

Как обустроить плитный фундамент

Для того чтобы обеспечить монолитное основание прочностью, бетонную плиту армируют металлическим прутом. Армирование производится в процессе заливки, который выполняется в несколько этапов:

Рубероид для гидроизоляции.

1. Подготовка — снятие части грунта, 20-40 см.
2. Отсыпка песком и щебнем — на дно насыпается слой песка для компенсации подвижек грунта и отвода грунтовой влаги. Песок проливается водой и утрамбовывается. Толщина песчаной подушки составляет 15-30 см, в зависимости от вида грунта.
3. Установка опалубки.
4. Гидроизоляция – укладывание плёнки или добавление водостойких компонентов в бетонную смесь.
5. Укладывание арматуры — металлические арматурные стержни укладывают в перпендикулярных направлениях и связывают проволокой, также можно использовать вместо арматуры – металлическую сетку.

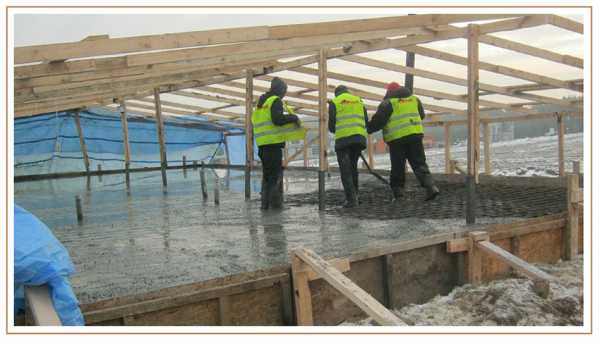

6. Заливка бетона.

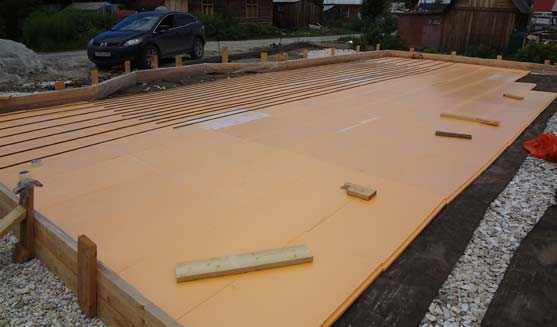

Утепление плитного основания пеноплексом.

Одноэтажный каркасник на плите

Плита особо востребована на грунтах с глубоким промерзанием. Во-первых, проще и дешевле залить плиту, чем укладывать фундамент глубиной до 2,5 м. А во-вторых, важно учитывать, что одноэтажные каркасные дома для постоянного проживания имеют небольшой вес. Если возвести такой дом на сваях, то при зимнем промерзании грунт будет выталкивать сваи вверх. Неравномерный подъём свай дома вызовет подвижки стен, возможно — разрушения строения или трещины.



Отсюда вывод: при значительных зимних морозах лёгкие одноэтажные финские каркасные дома возводят на плитных фундаментах.

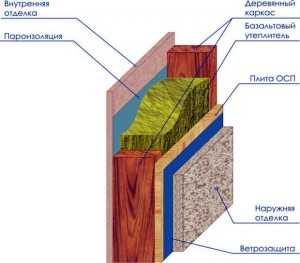

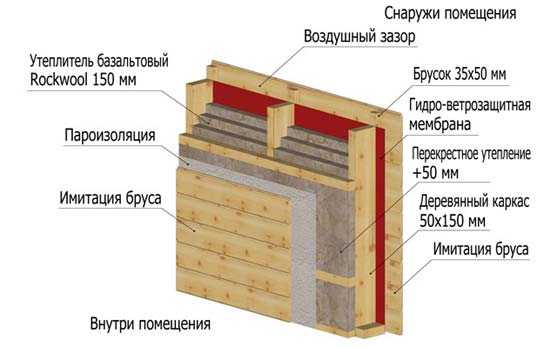

Многослойный строительный пирог стены

Стену каркасного дома называют «пирогом» утепления. Каркасная стена имеет как минимум, 4 слоя — облицовку, отделку, изоляцию, утепление. Каждый слой каркасной стены выполняет свои определённые функции.

Пирог стены каркаса.

Три основных слоя — утеплитель, внутренняя и наружная стеновая облицовка. Дополнительные слои – внутренняя и наружная отделка, ветрозащита, пароизоляция, те материалы, которые обеспечивают функциональность основных слоёв стены.



Как обустраивают стену каркасника:

• Укладывают утеплитель. В качестве теплоизолирующей прослойки используют плиты из минеральной ваты. Их укладывают между стойками каркаса, слегка сжимая.
• Далее навешивают пароизоляцию и мембранную плёнку, гладкую с одной стороны и шершавую с другой. Гладкая сторона мембранной пленки — отталкивает влагу и воду, шершавая – проводит.  Пароизоляция в каркасном доме необходима для защиты минваты от влаги. Её укладывают с внутренней стороны стены, шершавой стороной — к утепляющему слою. Крепят скобами к каркасу.

На заметку

Важно не допускать конденсации влаги внутри ватного утеплителя. При намокании он теряет свои свойства на 60%. При этом стена промерзает, а доски каркаса – покрываются плесенью и гнилью.

• С наружной стороны выполняют монтаж обрешётки. Это – планки, которые увеличивают расстояние между утеплителем и наружной стеной, и этим образуют воздушную прослойку – так называемый вентиляционный зазор для выведения влаги из утеплителя.

На заметку

Обрешётку можно не монтировать, если в качестве стоек каркаса используются доски шириной больше, чем толщина утеплителя. В таком случае между утепляющим слоем и наружной стеной будет воздушный зазор без монтажа обрешётки.

• С наружной стороны – монтаж стеновых панелей из пластикового сайдинга, OSB, металлопрофиля.
• С внутренней стороны — монтаж панелей внутренних стен — вагонкой, гипсокартоном, OSB, МДФ. Выбор стеновых панелей определяется условиями эксплуатации помещения и будущей отделкой. Под обои и покраску необходим гипсокартон. Для оштукатуривания – подходят гипсовые плиты и ОСБ. А вот МДФ сам по себе является внутренней стеной и отделкой одновременно.

Недорогие одноэтажные каркасные дома будет проще и быстрее купить. Зато построить каркасный дом для постоянного проживания – задача для настоящего творческого человека.

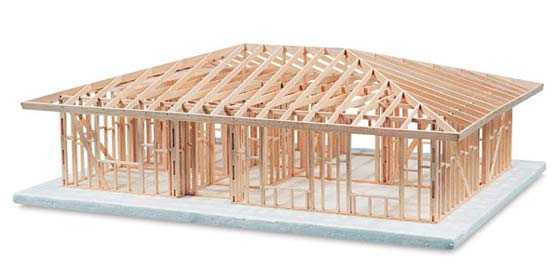

Устройство вальмовой.

Особенности и преимущества

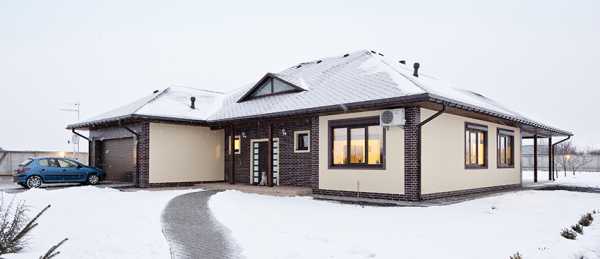

Вальмовая крыша представляет собой четырёхскатную конструкцию. В отличие от традиционной двускатной крыши, вальмовая крыша одноэтажного каркасного дома не имеет вертикальных фронтонов по торцам строения. Вместо них на вальмовой крыше располагаются так называемые «вальмы» — наклонные участки треугольной формы, расположенные по бокам крыши. В основании вальмовой крыши лежит достаточно сложное соединение балок и стропил.

Рассматривая одноэтажные каркасные дома проекты, фото таких строений, где присутствует вальмовая крыша, кажутся очень привлекательными. Но сооружение каркасного дома с вальмовой крышей требует достаточного строительного мастерства.

Привлекательность вальмовой крыши

• Она отличается хорошей ветроустойчивостью.
• Эта конструкция прочнее обычной двускатной крыши.
• Четырёхскатная кровля позволяет обустроить большие свесы со всех четырёх сторон здания.

На заметку

Визуально вальмовая крыша «снижает» дом. Учтите это, когда планируете построить одноэтажный каркасный дом 6х6 .

Строительство четырёхскатной

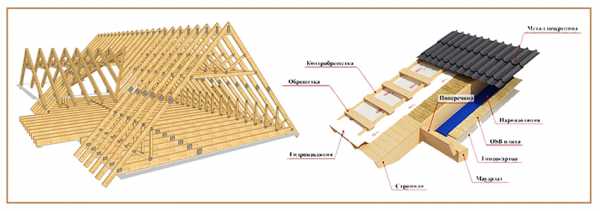

• Собираем стропильную систему. Для этого посередине возводим конструкцию традиционной двускатной крыши из наклонных балок и конька — опираем коньковую балку на наклонные стропила. Далее – поднимаем и устанавливаем угловые стропильные балки, они соединяют углы каркасного дома с концом коньковой балки. Далее – ставим ряды горизонтальных стропил со всех четырёх сторон крыши.

Стропильная система.



Обрешетка.

• Обшиваем стропила обрешеткой и накрываем кровлей. Часто для каркасных строений выбирают металлический профиль; он долговечен и декоративен, при этом отличается относительно небольшим весом. Для сравнения, шифер тяжелее металлического профиля в 3 раза, 1 кв. м. кровли из металлочерепицы весит 5 кг, а 1 кв. м шифера – 14 кг.

Металлический профиль.

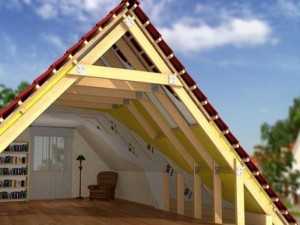

• Если под крышей планируется жилой чердак или мансарда, то утепляем пространство между балками так же, как обустраивали стены – утеплитель, пароизоляция, стеновая отделка.

Многие начинают строить одноэтажные каркасные дома, фото демонстрируют возможность обустройства любого вида крыши. Вальмовая – одна из наиболее сложных строительных конструкций. Если вам необходимы именно вальмы, то при небольшом строительном опыте придётся обратиться к специалистам и заказать у них одноэтажный каркасный дачный дом.

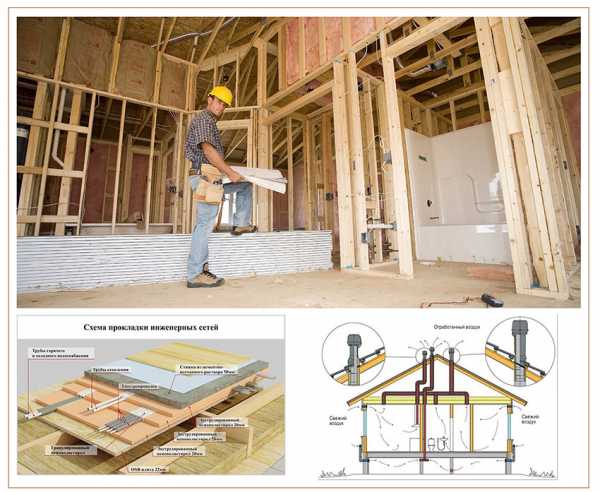

Инженерные системы

Одно из преимуществ каркасного дома – возможность «спрятать» все коммуникации. Электрические провода, водопроводные трубы, газ, слив, телефон и другие инженерные коммуникации можно проложить внутри стены.

Инженерные системы.

Прокладывать инженерные сети необходимо в процессе сборки стен, до установки внутренних стеновых панелей. А также с учётом будущего расположение бытовых устройств, сантехники и электрических приборов.

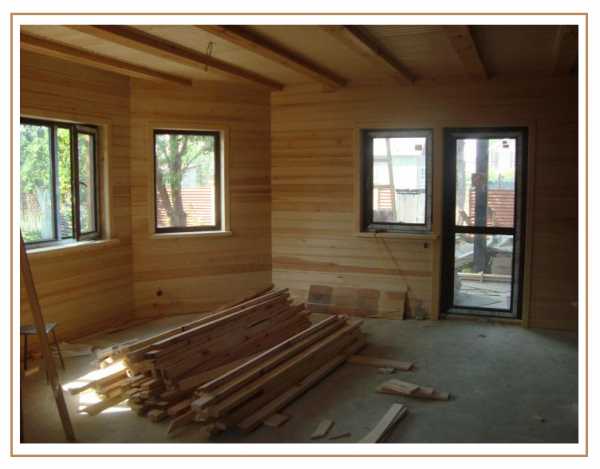

Внутренняя отделка



Внутренняя отделка выполняется по готовым стенам внутри строения. Для неё используют традиционные отделочные материалы: ламинат и вагонку, МДФ и пробку, декоративную покраску и штукатурку, моющиеся и обычные обои. Перед тем, как делать окончательный ремонт, в проёмы устанавливают окна, двери.

1karkasnydom.ru

Как построить небольшой одноэтажный зимний каркасный дом

Одноэтажный каркасный зимний дом, под этим определением понимается небольшой дом, имеющий один этаж, изготовленный на основе каркаса и соответствующе утеплённый для комфортного проживания в зимний период времени. Данные дома широко распространены в Скандинавии, Германии, Финляндии, США. Благодаря простой технологии строительства, данные дома сравнительно недороги и по сроку службы не уступают каменным домам.

Особенности постройки

Итак, стоит рассмотреть преимущества зимнего каркасного дома с экономической точки зрения. Стоимость возведения каркасного дома гораздо ниже, чем при возведении аналогичного каменного дома. Каркасный дом относится к домам лёгкой конструкции, поэтому не требует заливки мощного фундамента, а значит большого количества материала и привлечения спецтехники.

Также из-за того, что дома такого типа возводятся на основании каркаса (деревянного или металлического), а в качестве утеплителя используются экологически чистые материалы, например минеральная вата, стоимость квадратного метра дома существенно ниже, чем для каменного. Всё это в совокупности позволяет сделать выводы о низкой стоимости готового дома.

Как построить одноэтажный каркасный зимний дом

Материалы, используемые при возведении каркасного дома, являются доступными и лёгкими, что позволяет проводить строительство без привлечения тяжелой техники и большого количества рабочих. В принципе, в реалиях, возвести небольшой дом под силу небольшой команде из двух-трёх человек. Строительство опорно-столбчатого фундамента под дома такого типа, так же под силу небольшоё команде, как и возведение стен или стропильной системы крыши.

Расчеты и подготовка

На предварительном этапе следует провести планировку будущего дома. При этом нужно учитывать также способ отопления в зимний период, исходя из будущей площади. Расчет дома лучше всего доверить профессионалам, что избавит в дальнейшем от головной боли в виде нехватки материала (если не учтены какие, либо нюансы строительства).

Для экономии можно взять уже готовый проект дома, реализованный ранее. После того как все расчеты произведены, важным шагом перед началом строительства будет закупка материалов. Материал должен быть закуплен и завезён на место стройки заранее.

Этапы постройки зимнего одноэтажного каркасного дома

Фундамент

Как и при постройке любого дома, основным и довольно важным этапом является возведение фундамента. Как говорилось выше, каркасный дом относится к домам лёгкой конструкции (менее 20 тонн), поэтому наиболее оптимальным вариантом фундамента будет являться опорно-столбчатый фундамент. Возведение фундамента начинается с подготовки поверхности и последующей разметки стен будущего дома. После того, как разметка проведена, отмечают местоположение опорных столбов будущего дома. Столбы располагают на расстоянии примерно в 150 сантиметров друг от друга, по всему периметру как внешних, так и внутренних стен.

В дальнейшем под столбы копают скважины (глубиной около 150 сантиметров), после чего укладывают дренажную подушку и монтируют опалубку. После армирования и заливки опалубки бетоном, необходимо соединить оголовки несущих столбов между собой ростверком, что придаст конструкции жесткость.

Ростверк экономически целесообразно также создавать путём заливки бетона в опалубку, но, если есть возможность, можно монтировать железобетонные плиты с последующей заливкой бетоном только перекрытий.

Нижнее перекрытие

После того, как фундамент высох, приступают к возведению каркаса будущего дома. Первым делом на ростверк следует уложить гидроизолирующий материал. В качестве такого материала широко используется рубероид. По внешнему краю рубероида укладываются брусья или доски нижней обвязки. Следует помнить, что весь пиломатериал должен быть пропитан антисептиком, что сделает дом долговечным. Дальше укладываются доски или балки пола. Доски укладываются на ребро и опираются концами, где предварительно должен быть выпилен паз, на фундамент и обвязку.

Расстояние между балками следует выбирать 40-60 сантиметров для большей жесткости.

Стены

Установив нижнее перекрытие, приступают к сборке стен. На первом этапе устанавливают предварительно напиленные угловые вертикальные стойки, которые закрепляются временными укосинами. Дальше производят монтаж остальных вертикальных стоек. Расстояние между стойками выбирается в зависимости от размеров утеплителя, шаг, чаще всего, выбирается 600 мм.

Не стоит располагать вертикальные стойки излишне часто, так как древесина не является лучшим теплоизолятором (по сравнению с современными утеплителями), поэтому, при постройке зимнего дома, излишние мостики холода будут ни к чему.

Также, при возведении вертикальных стоек, не следует забывать об оконных и дверных проёмах. Данные проёмы должны быть заранее установлены, и учтены при монтаже вертикальных стоек. После установки всех стоек, необходимо установить доски верхней обвязки, они устанавливаются аналогично нижней обвязке на вершины стоек, на них впоследствии укладываются потолочные балки.

Утепление

Установив стойки, можно приступать к утеплению стен дома. Если рассматривать бюджетные варианты утеплителя, то оптимальным выбором будет пенопласт или минеральная вата. Наиболее оптимальным вариантом утепления будет, так называемый, бутерброд из пенопласта, минеральной ваты и пароизоляции. Утепление производят изнутри дома.

Первым делом между стойками укладывают листы пенопласта. Монтаж пенопласта производят с помощью монтажной пены, уделяя пристальное внимание заделке стыков между листами и стойками. Недопустимо оставлять какие-либо щели, ведь дом планируется использовать в зимний период, а любая щель – это утечка драгоценного тепла. Вторым слоем бутерброда стен является минеральная вата. Ей заполняют емкости, образованные пенопластом и вертикальными стойками. Вату крепят с использованием скрепок и пистолета, «пристреливая» вату к деревянным рейкам по бокам.

Важно помнить, что толщина ваты должна быть ровно такой, какой остается зазор между пенопластом и будущей внутренней обшивкой. Излишняя плотность ваты не даст никаких преимуществ.

После того, как вата закреплена, приходит черёд для крепления пароизоляции. Она нужна для того, чтобы влага не проникала внутрь стен, создавая мостики холода. Также излишняя влага способствует гниению древесины или благоприятствует развитию плесени. Пароизоляцию крепят, как и минеральную вату, с использованием строительного степплера и скоб. На пароизоляцию крепят обрешётку, к которой будет крепиться внутренняя обшивка стен.

Крыша

Теперь можно приступать к возведению крыши. В простом примере рассмотрим создание двухскатной классической крыши. В качестве опоры для каркаса крыши служит деревянный брус, который располагается на несущей стене дома. Данный брус позволит равномерно распределить нагрузку на несущую конструкцию.

Монтаж стропил начинается с монтажа торцевых стропил, после чего, устанавливаются остальные стропила. Шаг между ними следует выбирать исходя из размеров используемого утеплителя. Для того чтобы выставить стропила ровно, рекомендуется протянуть между коньками шнур, который будет служить ориентиром. После установки стропил производится обрешётка крыши, шаг обрешётки зависит от используемого кровельного материала. После монтажа обрешётки, производится её утепление, монтаж гидроизоляции и как венец – кровельные работы.

Наружная облицовка

Стены снаружи обшиваются листовым материалом. Чаще всего каркас обшивается листами ДВП или ОСП. Обшивка стен листовым материалом играет роль не только ветрозащиты, но и придаёт стенам дома дополнительную жесткость. Дальше стены оборачиваются ветро- и гидроизоляционной мембраной, которая не даст влаге проникать внутрь стен. Поверх мембраны производят контр обрешетку, на которой будет в дальнейшем закреплён сайдинг или иной облицовочный материал. Также необходимо установить забирку и откосы для защиты фундамента дома от внешнего воздействия.

Грамотное утепление подпольного пространства позволит сохранить тепло в доме в зимний период.

Инженерные системы

Перед окончательной внутренней отделкой необходимо развести все инженерные системы, такие как вентиляция, электропроводка и прочие. Если по плану предусмотрена скрытая электропроводка и отопление, их монтажные работы необходимо провести заранее, до обшивки дома листовыми материалами. Перед тем, как окончательно провести чистовую обшивку пола, необходимо установить трубы для канализации, которые будут идти в подполье.

Внутренняя отделка

Внутреннюю чистовую отделку дома производят после того, как завершены все предыдущие работы по строительству дома. Внутренняя отделка включает в себя обшивку стен вагонкой или гипсокартонном, в зависимости от предпочтения, а также заливку половой стяжки на полу в кухне или в ванной, укладку полов в остальных помещениях. На последнем этапе производят установку внутренних дверей с наличниками.

Итоги

При правильной конструкции зимнего каркасного дома, дом будет обладать дышащими свойствами, как у классических деревянных домов. Использование паропроницаемых мембран позволяет отводить лишнюю влагу из дома без проветривания, что позволяет сохранить тепло в зимний период и создать оптимальный микроклимат для комфортного проживания. При использовании современных материалов и пропиток, каркасные дома не уступают домам из кирпича или бетона в надежности и долговечности, а также являются пожаростойкими и тёплыми.

Как построить небольшой одноэтажный зимний каркасный дом?

Оценка: 4 3 голосов

Читайте также:

---

okarkase.ru

Одноэтажный каркасный дом: строительство своими руками

В индивидуальном строительстве доля каркасных домов относительно невелика. Тем не менее, эта технология хорошо знакома населению по опыту советского дачного строительства. Работы обычно выполнялись своими руками зачастую силами самого владельца участка, и каркасные садовые домики занимали доминирующее положение относительно иных способов возведения построек.

Содержание статьи

 С точки зрения выбора

Сегодняшнее падение интереса к каркасным технологиям можно объяснить неспособностью застройщиков масштабировать прежний опыт садовых кооперативов на строительство полноценного дома круглогодичного проживания. Определённый скепсис создаётся и негативными ассоциациями связанными с применением подручных материалов в условиях дефицита стройматериалов.

Проектировщики не могли опереться на советские наработки по каркасному домостроению ввиду их полного отсутствия, что сдерживало и сдерживает адаптацию технологии к современному российскому рынку жилья усадебного типа.

Эти обстоятельства оказывают сдерживающее воздействие на интерес застройщика к каркасным зданиям. В то же время прежний опыт и уверенность в способности выполнить значительную часть работы своими руками, побуждает людей к строительству жилья такой конструкции. Сектор каркасного строительства России находится в развитии, опираясь на проверенные заграничные решения и собственный опыт.

Элементы риска при возведении дома собственными силами

Застройщик, решившийся на строительство каркасного дома своими руками, принимает на себя определённые риски. Каркасный дом требует применения определённых конструктивных решений и соответствующих им материалов. От способности застройщика самостоятельно находить решение этих проблем, зависит успех начинания.

Наименее сложным с точки зрения конструкций и узлов, является одноэтажный каркасный дом. Цена ошибок или нарушения технологии в этом случае будет минимальной, а возможности к исправлению – наибольшими. Одноэтажный дом не нуждается в перекрытии, способном нести большую нагрузку и не имеет второго уровня, что снижает парусность, упрощая придание жёсткости конструкции.

С чего начать?

Начинать нужно с проекта, для каркасного дома он важнее, чем для любого иного. Лучше всего заказать проект у специалистов, умеющих разрабатывать такие здания и имеющих соответствующий опыт. Они смогут адаптировать проверенные решения под доступную упрощённую технологию строительства своими руками, не жертвуя при этом прочностью и жёсткостью сооружения.

Можно попробовать найти подходящий проект в готовом виде в интернете, но едва ли он будет полон и соответствовать специфическим запросам заказчика. Технология и узлы, применённые в абстрактном проекте, могут оказаться слишком сложными при выполнении своими руками в условиях частной стройки. Несмотря на традиционное маниакальное стремление сэкономить именно на проектных работах, самое умное что можно сделать до начала работ на объекте – это заказать и изготовить хороший, детализованный проект, соответствующий вашим условиям и возможностям.

В нём должны быть отражены:

• конструкция фундамента;
• конструкции стен с развёрткой и привязкой всех несущих элементов;
• материалы, из которых собирается каркас, со всеми размерами и количеством;
• конструкция узлов с разработанными и рассчитанными элементами креплений;
• конструкция и способ укладки теплоизоляции с указанием остальных элементов “пирога” — парозащиты, ветрозащиты и отделочных слоёв.

Конструкция кровли и крыши

Невозможно самостоятельно разработать такие конструкции, не будучи профессионалом. Надеяться на собственную способность принимать правильные решения “с колёс”, в процессе выполнения работ своими руками просто глупо и обернётся множеством ошибок.

Нужно учесть и то, что во время разработки проекта удастся определиться не только со строительной частью, но и с системами коммуникации здания. Например, устройство отопления в каркасном здании имеет свои особенности и традиционно совмещается с системой вентиляции, что влияет на строительные решения. С проектом на руках и спецификациями материалов, можно начинать поиски подходящих производителей или продавцов лесоматериалов. Нужно обязательно учитывать проектную влажность древесины и сорт материалов на ту или иную конструкцию, и если возникают сомнения, следует уточнить это у автора проекта.

Фундаменты

Каркасный дом и тем более одноэтажный, совершенно нетребователен к несущей способности фундамента. Фактически фундамент нужен только для того, чтобы предотвратить неравномерную осадку частей дома, что плохо для любого сооружения, но для каркасных, она совершенно недопустима. Поэтому основное требование к фундаменту каркасного дома — это жёсткость контура опирания, на которой монтируются стойки стен.

В зависимости от собственных предпочтений, грунтовых условий, бюджета строительства, выбор может осуществляться среди значительного массива подходящих вариантов, доступных для строительства своими руками. Главное, на что следует обратить внимание, это обеспечение жёсткости основания. Оно может подвергаться вертикальным и горизонтальным смещениям, но только как единое целое.
Смонтированные на нём конструкции будут испытывать нагрузки, сохраняя при этом заданное проектное положение относительно друг друга. Это обеспечит жёсткость и прочность всего каркаса.

    Например, если применив ленточный фундамент с недостаточным армированием, у дома просядет только один угол на пару сантиметров, это приведёт к крайне нежелательным последствиям для всего сооружения, так как деформирует весь каркас с перераспределением нагрузок и изменением жёсткости, в отличие от неприятных, но куда менее опасных трещин в кирпичных или блочных стенах при аналогичных обстоятельствах.

Тип фундамента роли не играет, как и способ организации его жёсткости. Это может быть ленточный, малозаглубленный, плитный и свайный фундамент, изготовленный своими руками из бетона, стали или даже дерева. Можно даже вовсе обойтись без него, поставив раму из армированного бетона или металла на хорошо уплотнённое основание из надёжного материала. Минимальные нагрузки, создаваемые одноэтажным каркасным зданием, позволяют всё это, основным критерием является пространственная жёсткость основания, на котором монтируется каркас.

Стены и крыша

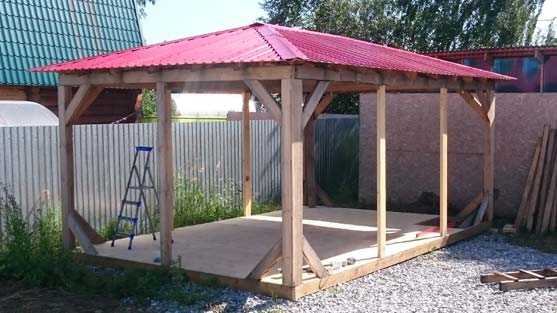

Стойки, раскреплённые распорками и подкосами, составляют каркас здания. Конструкции крыши, вместе с чердачным перекрытием создают своеобразный диск жёсткости в верхней плоскости. Совместно с фундаментом, все эти элементы объединяются в прочную и надёжную конструкцию, части которой не имеют никакой степени свободы для перемещения относительно друг друга.

Каркас одноэтажного дома значительно проще в конструкции и монтаже, чем мансардного, а тем более двухэтажного. Элементы каркаса связываются через узлы, создающие пространственную конструкцию. Они достаточно просты и доступны для сборки своими руками, но оказывают решающее влияние на надёжность и долговечность здания.

Типов узловых соединений деревянных элементов, существует очень много. Всё зависит от проектных решений, принятой технологии, навыков исполнителей. В индивидуальном строительстве, нужно избегать конструкций узлов, принятых в индустриальном поточном производстве. Ориентироваться нужно на варианты, не требующие специальной оснастки, шаблонов и кондукторов для монтажа сборочных элементов.

Для основных несущих элементов каркаса нужно использовать только древесину хорошего качества с оптимальной влажностью. Не стоит экономить на этих затратах, так как сам факт строительства каркасного дома своими руками уже является решением, сберегающим значительные суммы. Материал перед использованием нужно обработать антисептиками, предотвращающими биогенное воздействие на древесину.

Элементы крыши и чердачного перекрытия выполняются в одном комплексе работ со стенами. Эти конструкции хоть и очень важные, но относительно менее ответственные, доступ к которым, для инспекции и ремонта во время эксплуатации, будет более открытым. Поэтому при большом желании сэкономить, лучше рисковать с ними, но не со стеновым каркасом.

Теплоизоляция

Выставив в проектное положение и закрепив стойки, прогоны, распорки и прочие части каркаса здания, можно приступать к заполнению стены. В этом типе дома, конструктивная и теплоизоляционная функции полностью разнесены. Каркас выполняет только конструктивную нагрузку, остальное наполнение стены – только теплоизоляционные задачи.

В зависимости от принятого проектного решения, технология наполнения и состав наполнителя может отличаться. В канадской и американской традиции, стены заполняются мягкой минеральной ватой, укладываемой в отсеки, разделяемые вертикальными стойками и поперечными мембранами. При этом объём и вес ваты получается не очень большой и она подвергается наименьшей осадке.
Более поздние решения связаны с относительно жёсткими видами минеральной, каменной ваты и даже плитным утеплителем из пенополистирола, пенополиуретана и тому подобных материалов. В конструкцию утепления, помимо теплоизолятора, входят и другие слои, например, пароизоляция и ветрозащита. Состав теплоизоляционного “пирога”, его толщину, расположение слоёв и саму технологию, нужно продумывать во время проектных работ, выполняя принятые решения на стройплощадке.

Это ещё раз подчёркивает необходимость предварительного проектирования. В здании из газоблоков или кирпича, не нужно ломать голову об устройстве теплоизоляции, а для каркасного здания, это отдельная проблема, которая может быть решена множеством путей, в том числе и крайне неудачными.

На этапе теплоизоляции, как правило, производится внутренняя обшивка каркаса листовыми материалами, создающими плоскости внутренних стен. Обычно для этого применяют фанеру или ориентированную стружечную плиту. Толщина обшивного материала не должна быть слишком малой, так как он придаёт дополнительную прочность и жёсткость каркасу. Точно так же дом может быть обшит снаружи, хотя это необязательно и могут быть приняты иные решения, например, монтаж декоративных панелей или зашивка сайдингом.

postroimdomsami.ru

Каркасный дом своими руками

Каркасные дома определенно являются одними из самых надежных, экономичных, теплых и энергоэффективных, из всех существующих на сегодняшний день. Каркасное домостроение давно завоевало скандинавские страны, составляет 80% загородной недвижимости в Европе и 90% всего строительства в Канаде и США. Каркасные дома повсеместно распространены в странах с холодным климатом и сейсмоопасных местностях.

Теперь технология каркасного домостроения выходит на новый уровень и в России. Все больше застройщиков осваивают эту технологию, но к сожалению, далеко не все из них ответственно отнеслись к соблюдению норм и правил возведения каркасных домов. Технология зачастую нарушается, в угоду удобству строителей, а порой просто потому, что строители не в полной мере освоили её.

К счастью, построить каркасный дом своими руками просто и совсем недорого. Для этого не надо обладать особыми знаниями и умениями, не требуется собирать бригаду «профессионалов». Достаточно иметь качественный подробный проект, одного-двух помощников и умения владеть обычными инструментами на бытовом уровне, такими как молоток, пила и карандаш.

Все этапы и подробная пошаговая инструкция строительства каркасного дома освещены в разделе, где я описал строительство своего дома с мансардой 6×10, 102 м2 «Поэтапное описание строительства каркасного дома». А в разделе «Фотогалерея строительства» Вы найдете подробное описание всего процесса строительства одно- двух- этажных каркасных домов, приложив чертежи и руководство для самостоятельной сборки каркасных домов размерами: 6х7 84 м2, 6х10 105 м2, 6х10,5 121 м2, 8,4х10,5 172 м2, 7,5х12 90 м2, 10х13 126 м2.

Каркасный дом от фундамента до кровли

Фундамент: возведение фундамента является самой главной и ответственной работой при строительстве любого дома. Технологий изготовления фундамента довольно много: монолитная плита, ленточный фундамент, винтовые сваи с обвязкой или без, столбчатый фундамент и т.д. Каждая технология имеет свои нюансы и условия применения. Например, конструкция столбчатого буронабивного фундамента может закладываться с помощью бура ТИСЭ двустороннего действия. Это обусловливает его невысокую стоимость в сравнении с железобетонным или монолитным фундаментом. В зависимости от проекта, его стоимость может быть меньше от 2х до 6 раз, но возведение требует некоторых усилий и времени.

Каркасные дома позволяют использовать фундамент практически любого типа и стоимости.

Подробнее с различными технологиями изготовления фундамента, а также условиями их применения, можно ознакомиться в разделе «фундамент»

Каркас стен: основу стен каркасного дома представляет несущий деревянный каркас, который обшивается ориентированно-стружечными плитами OSB. Использование влагостойких крупногабаритных панелей по типу OSB — ОСП (ориентировочно-стружечная плита), придает общую жёсткость конструкции, защищает древесину от воздействия агрессивной среды и предотвращает выдувание тепла из утеплителя.

Обработка древесины антипиренами от возгорания и антисептиками от жучков и плесени, также добавляют надежности, долговечности и прочности каркасному дому на долгое время. По расходам материалов и трудоёмкости, стены каркасного дома самые экономичные. Им требуется в 3-4 раза меньше древесины, чем бревенчатым и брусовым, и они во столько же раз легче их. При использовании эффективного утеплителя стены каркасного дома гораздо тепло-экономичнее других.

Отделка стен каркасного дома возможна сразу после их установки, так как они не подвержены усадке в отличие от бревенчатых или брусовых, которым требуется время на усадку от года-двух до трёх лет.

Внутренняя отделка стен каркасного дома может быть выполнена различными материалами. Однако при строительстве каркасного дома своими руками, внутренняя отделка обычно выполняется гипсокартонном (ГКЛ) или вагонкой. Они крепятся поверх парозащитной плёнки к стойкам каркаса, с соблюдением вент-зазора, для предотвращения отсыревания деревянных конструкций и утеплителя.

Внешняя отделка каркасного дома выполняется самыми разнообразными способами: окраска, отделка сайдингом или вагонкой, цементно-стружечной плиткой, фасадной штукатуркой, обычным или декоративным кирпичом, теплоизолирующими панелями и т.д. Перед отделкой вентилируемого фасада, каркасные стены можно покрыть ветрозащитной мембраной. Наружные стены можно дополнительно внутри заполнить утеплителем, и затем сделать внешнюю отделку как описано выше.

Теплоизоляция каркасного дома производится различными утеплителями, но среди них есть безусловные фавориты. Более подробно ознакомиться с преимуществами и недостатками различных видов утеплителей, можно в статье «Теплоизоляция».

Дополнительное заполнение утеплителем межэтажных перекрытий и межкомнатных перегородок избавляет от эффекта сквозняка, снижает шум и уменьшает теплопотери, сохраняя в каждом отдельном помещении свой микроклимат.

Отопление каркасного дома: в каркасно-щитовых домах, так же, как и в домах из бревна и бруса, для отопления можно устанавливать камины, печи, котлы на любом топливе и различные отопительные системы на стены, пол и потолок.

И всё-таки, почему же стоит купить проект каркасного дома?

Начну с того, что я сам такой построил (строительство описано в разделе «Поэтапное описание строительства каркасного дома» выбрав его из множества технологий, тщательно все рассчитав, и взвесив все за и против: экономичность, теплоэффективность, трудозатратность, стоимость, лёгкость монтажа одним человеком и многое другое. Выбор был очевиден!

Каркасный дом не уступает брусовым, срубам или кирпичным. Но в отличии от них строительство каркасного дома своими руками во много раз доступней и проще. Каркасный дом можно строить более тщательно и качественно, самостоятельно или с помощником, не полагаясь на удачу в выборе строителей.

Каркасный дом, в сравнении с другими деревянными домами, имеет более правильную геометрию, так как качество пиломатериала здесь не играет решающей роли. Брус же редко бывает правильной формы, его часто ведет и после укладки. Это чревато щелями и сквозняком, следовательно, и дальнейшими затратами на отопление и доделки.

В каркасном доме сразу можно применять чистовую отделку, ему не требуется усушка и усадка. Такой дом более легкий, а за счет правильного каркаса и более крепкий.

Возможно, кирпичный дом смотрится более основательно, но если Вы не проживаете в нем постоянно, то в таком доме возможны проблемы с сыростью. Отопление кирпичного дома также может влететь в копеечку.

У каркасного дома неограниченные возможности по планировке и размерам. Его можно строить модульно, постепенно пристраивая дополнительные помещения и поэтапно отделывая их. В брусовом или кирпичном доме это весьма проблематично. Размеры брусовых домов и срубов более стандартны, и как правило получаются прямоугольные коробки с небольшими окнами. С каркасной конструкцией полет Вашей фантазии практически ничем не ограничен. Можно построить эксклюзивный и непохожий на другие дом причём совсем недорого.

Немаловажна и возможность отсроченного финансирования, за счет строительства этапами. Можно возвести фундамент, а через некоторое время каркас с обшивкой OSB и кровлей, а утепление и отделку отложить. За сруб же надо выложить круглую сумму сразу, и сборку затягивать нельзя. Так же при постройке домов из бревна, бруса, кирпича или пенобетона. Плюс Вам понадобится заказывать несколько больших машин с материалами и кран для их разгрузки. При постройке же каркасного дома можно всё увезти за один раз, а мелочи довезти на легковом автомобиле. С другими домами такой фокус не пройдёт. Доставка, разгрузка и хранение, это дополнительные затраты.

Подводя итог хочу сказать, что строительство каркасного дома своими руками это действительно просто, удобно и недорого. И всем известная поговорка здесь как нельзя кстати: «Глаза боятся, а руки делают». Все получится, стоит только взяться, а взяться стоит!

Об этом свидетельствует множество благодарственных писем, поступающих нам на почту. А в интернете, на разных сайтах можно встретить десятки описаний, оставленных нашими заказчиками о строительстве домов своими руками по нашим проектам. Красивые, тёплые и удобные дома своими силами, они уже возвели, быстро и совсем недорого! Присоединяйтесь и Вы!

Смотрите в разделе «Видео», это и многие другие видео по строительству каркасных домов:

karkasdom.info

Строительство каркасных одноэтажных домов

Каркасные дома давно заняли свою нишу в строительстве, и сегодня их возводят все чаще и чаще как самостоятельно, так и под ключ. Такие постройки давно стали выходом для многих государств, желающих обеспечить жильем своих граждан. В Европе каркасными домами застраиваются целые кварталы и прилегающие к крупным городам небольшие поселки. Мы уже не раз писали о плюсах каркасных домов, строительство которых можно проводить даже самостоятельно. Рассмотрим сегодня монтаж одноэтажного дома своими руками.

Каркасные дома могут быть очень красивы

Технология и основные принципы

Стены каркасного дома похожи на многослойный пирог. Каждый слой выполняет свои функции, без которых дом никогда не станет комфортным для проживания. Первоочередно нам необходимо сделать план. Если вы решили строить одноэтажный летний домик, вы можете начертить его сами. Если же вы не уверены, что сможете сделать это самостоятельно, закажите готовый план под ключ или воспользуйтесь типовым проектом для каркасного дома. План должен не только отражать наличие и расположение комнат, но и все коммуникации.

Схема терминологии каркасного строительства

Второй этап – это строительство фундамента, о чем подробнее вы можете почитать в соответствующем разделе.

После того, как готов фундамент, мы начинаем монтаж каркаса.

Каркас из брусьев

Основной элемент каркаса – это брус 50х150мм. Начинаем делать внутреннюю обвязку брусьями: соединяем опоры фундамента. Нижняя обвязка одноэтажной постройки состоит из трёх опорных балок пола и двух опорных боковых брусьев. В будущем это будет основанием силового каркаса дома, на который будет идти нагрузка от каркасных стен.

Обязательно необходимо делать гидроизоляцию между фундаментными опорами и опорными балками пола. Можно использовать 2 квадрата рубероида (или гидростеклоизола) 400х400 мм, которые кладем на каждую фундаментную опору.

Полная схема каркасного дома

Опорную балку устанавливаем ровно на центры фундаментных опор. Прикрепляем опорные боковые брусья к опорным балкам пола с помощью шуруповерта. Использование шурупов облегчает соединение и экономит время.

Отдельно необходимо сказать об устройстве углов. При самостоятельном строительстве часто не обращают внимание на углы, в результате чего там образуются мостики холода. Чтобы этого избежать, необходимо угловые столбы силового каркаса составлять из двух брусьев. Использование двух брусьев вместо одного позволяет сделать так называемый «теплый угол». Напомним, столбы силового каркаса стоят на концах опорных балок пола. Кроме того, такая конструкция облегчает конструкцию и удешевляет проект (цельный брус стоит дороже и сам по себе тяжелее). Необходимо закрепить угловой столб с опорным боковым брусом при помощи сантехнического шурупа 8*200мм, называемым «Глухарём».

Фронтальные связующие балки собираются так же, как и опорные балки дома. Балка устанавливается на вспомогательные брусья угловых столбов и закрепляется шурупами. Фронтальная связующая балка и угловой столб фиксируются шпилькой. Шайба крепко затягивается с внешней стороны дома.

На опорные балки пола над 4 фасадными опорами фундамента ставятся фасадные столбы. Как и угловые стойки, фасадные столбы закрепляются подкосами.

Все узловые соединения каркаса должны быть крепкими и надежными, от них зависит устойчивость вашего дома.

Стена каркасника

Когда каркас готов, начинаем обшивать его утеплителем, изоляционными мембранами и досками ОСБ. Обшивая каркас, мы получаем такой слой стены: внутренняя отделка, пароизоляция, слой утеплителя между балками каркаса, плита ОСБ-3, ветрозащита, внешняя отделка. Функции внешнего утеплителя и ветрозащиты выполняет плита пенопласта. Для внутреннего утепления дома желательно использовать либо пенополистирол, либо минеральную вату. Про другие виды утепления каркасника можно прочитать тут.

Монтаж пола

Первое, что надо сделать перед монтажом пола – это проверить точность уровня фундамента. Перепад высоты может быть не более 1 см. По периметру вашего одноэтажного дома в фундаменте устанавливаем анкерные болты для будущего крепления лежней.

Чтобы установить опорные брусья, внутри фундамента ставят бетонные опоры. Лучшее расстояние между ними – 2 метра, что обеспечит надежность пола. Гидроизолируем фундамент, обклеивая его специальным материалом или обмазывая его. Укладываем лежни, которые представляют собой доски толщиной 50 мм и шириной, идентичной по ширине фундаменту. Между горизонтальной верхней поверхностью фундамента и лежнями прокладываем рубероид в виде рулонной гидроизоляции. Можно использовать и другие материалы.

Монтируем пол каркасного дома

Основные этапы:

1. Укладываем доски на фундамент. По одной стороне выравниваем, отмечаем излишки, и отрезаем их ножовкой или циркулярной пилой.
2. Просверливаем отверстия в досках для анкерных болтов.
3. Укладываем лежни на фундамент, закрепляют их болтами.
4. Используя уровень, проверяем горизонтальность. Если необходимо, некоторые болты ослабляют, доски поднимают, а свободное пространство заполняют жидким бетоном. Таким способом пол получается точно горизонтальным без перекоса.
5. Укладываем балки пола, для чего делаем пропилы над карманами в фундаменте.
6. Делаем опоры и устанавливаем балки пола.
7. Проводим обвязку и лаги
8. Утепляем пол
9. Делаем настил

Некоторое строительство предполагает установку чернового пола еще до стен и каркаса, особенно если пол делают специалисты под ключ. Чистовой пол делается после того, как в вашем одноэтажном доме установлены межкомнатные перегородки.

Монтаж и утепление потолка

Потолок каркасного дома состоит из балок, щитов и утеплителей. В первую очередь необходимо установить балки, которые являются основой всей конструкции. Брус верхней обвязки будет выполнять роль опоры балок. Делаем паз на конце каждой балки, ширина паза должна быть равной ширине бруса верхней обвязки, при этом глубина составит от 30 до 50 процентов. Потолочная балка крепится к балкам с обоих сторон. Если вы используете гвозди, их длина должна быть минимум 10 см.

Монтаж каркасного потолка

Совет: для облегчения строительства, делаем разметку на брусе верхней обвязки заранее, на земле. Разметка демонстрирует места фиксации потолочных балок к верхней обвязке.

Далее необходимо сделать потолочный щит. Он делается из досок, которые фиксируются несколькими гвоздями, вбиваемыми на расстоянии максимум 1 метр. Прибивая доски к потолочной балке, вводим гвозди под уклоном 45 градусов.

Важно: со временем между потолочными досками могут появиться щели, если древесина не была хорошо просушена. Однако переживать не стоит: тепло дома будет зависеть от утеплителя.

После установки гидроизоляции, монтируем утеплитель. Лучше всего использовать один из видов минеральной ваты. Этот материал лучше всего подходит для внутреннего утепления потолка деревянных домов. Он долговечен, не горит, долго служит, у него приемлемые цены. Утепление потолка одноэтажных домов обязательно, а на утеплении двухэтажных домов или домов с мансардой, потолок можно не утеплять. Заказав строительство под ключ щитового дома, в качестве утеплителя вы получите пенополистрирол.

Готовая сип панель

После слоя утеплителя стелим пароизоляцию и доску ОСБ-3. Далее производим отделку гипсокартоном и внутреннюю отделку.

Монтаж комнатных перегородок

Перегородки в каркасном доме могут быть двух видов:

• полные перегородки, поднимающиеся до потолка
• частичные перегородки

Полные перегородки устанавливаются для разделения комнат, коридора и пр. Частичные перегородки могут разделить одно помещение на зоны, например гостиную на зону готовки и обеденную зону. Санузел также можно разделить частичной перегородкой.

Установка балок каркаса для межкомнатной перегородки с дверью

Выполняется она также на основе каркаса. Можно сказать, это такая же каркасная стена, которая нуждается в дополнительной звукоизоляции. Чаще всего звукоизоляцию выполняют стандартные утеплительные материалы.

Начинаем установку перегородок с нанесения разметки на потолке и поле. Проверяем вертикальность перегородки. Закрепляем верхние и нижние направляющие балки, а к ним фиксируем стойки, проверяя их отвесом. Гвозди для установки стоек вбиваем под углом. Если в перегородках планируется дверной проем, на его широту сдвигаем стойки. Это же касается и окон.

Прокладываем звукоизоляцию, и обшиваем перегородку листами ОСБ. Далее монтируем листы гипсокартона. Перегородка готова.

Возводим и утепляем крышу

Строительство каркасной крыши – важный этап возведения любого дома. Все работы проводятся на высоте, поэтому считаются более опасными.

Балки крыши должны выступать за контур каркаса на 5-10 см. Боковые балки укладываем внешней стороной в одну плоскость с внешней стороной опорного бруса пола и внешней стороной вспомогательного бруса углового столба. Конец фронтальной связующей балки является опорой для балки крыши.

Крыша каркасного дома, монтаж

Балки крыши должны при установке постоянно проверяться на правильность монтажа. Именно они являются основой ската крыши. Укрепляем верхние балки подкосами, которые упираются в фасадные столбы. Боковые столбы укрепляют балки крыши. Для крепления каждого столба с каждого конца используйте шурупы 120 мм.

Важно: определите место расположения вашей печи до того, как приступите к строительству печи.

Далее укладываем стропила, состоящие из досок, монтируемых к балкам. Они составляют конек, когда ложатся попарно и соединяются вверху. Пара стропил крепится друг к другу в месте конька.

Установка стропил начинается от краев крыши. Стропила соединяем встык, следим за ровностью. Если стропила будут установлены криво, внешняя обшивка будет выполнена некачественно.

Каркас крыши также утепляем и изолируем, как и другие внешние стены. Для внешней отделки используем любой материал по вкусу. В последнее время специалисты отдают предпочтение мягкой черепице.

Об установке утепленного фронтона здания читайте здесь.

Внутренняя и внешняя отделка

После окончания строительства каркасного дома наступает время внешней отделки. Тут огромное значение играют вкусы хозяев. Для отделки каркасных домов чаще всего используют:

• искусственный камень, цвет и форму можно выбрать
• плитка под камень, оригинально смотрится, но несколько утяжеляет конструкцию
• термопанели
• сайдинг – самый распространенный и экономичный способ отделки, особенно для небольших домиков
• облицовочное стекло – весьма дорогое удовольствие
• керамогранит
• кирпич способен сделать полную имитацию каркасника под кирпичную постройку
• известково-цементную штукатурку
• мокрый фасад
• вагонку лучше использовать для бани или садового дома
• имитацию бруса
• блок-хаус является современным материалом, очень популярным на западе
• клинкерную плитку

Отделка дома кирпичом

Как выбрать внешнюю отделку каркасного дома:

• ознакомьтесь с техническими характеристиками внешней отделки
• определите, какой дизайн дома вам подходит больше всего
• хотите ли вы иметь другие постройки на участке в одном стиле или предпочитаете разнообразие
• оцените свое финансовое положение, так как внешняя отделка может стоить как очень дорого, так и дешево, а цены на сам материал существенно отличаются.
• будете ли вы выполнять самостоятельно отделку или нанимать специалистов «под ключ»? Некоторые материалы требуют специальных знаний и оборудования

Рассчитать стоимость строительства вашего каркасного дома вы можете, пройдя по ссылке.

karkasblog.ru

Каркасный одноэтажный дом своими руками: как построить?

Построить дом своими руками — задача не из легких. Следует правильно провести расчеты по конструкции будущей постройки, подобрать необходимое количество материалов, выполнить разметку территории и, наконец, построить дом.

Каркасные дома приобретают большую популярность в силу своей экономичности, легкости и простоте строительства. Они строятся из дерева в виде каркаса и представляют собой единую конструкцию.

На сегодняшний день обычные кирпичные дома теряют свою популярность. На их место приходят дома из дерева, собранные в одно строение. Именно такие дома называют каркасными. Они имеют множество преимуществ перед обычными постройками из кирпича.

Важное качество таких строений — малые затраты, по сравнению с кирпичными домами.

Еще одно важное качество — быстрый темп строительства и, как следствие, экономия своего времени.

Основные необходимые инструменты и крепёжные элементы: а — крепежные уголки, б — саморез по дереву, в — аккумуляторный шуруповёрт, г — ручная дисковая пила, д — пила ручная по дереву, е — электролобзик, ж — карандаш столярный, з — лестница-трансформер, и — измерительная рулетка, й — уровень строительный, к — уровень строительный.

Для того чтобы возвести одноэтажный каркасный дом, потребуются указанные инструменты и строительные материалы:

1. Молоток.
2. Стамески.
3. Дрель и сверла.
4. Электрорубанок.
5. Электролобзик.
6. Гвоздодер.
7. Набор отверток.
8. Дисковая пила по дереву.
9. Лестница и строительные леса.
10. Кисточки.
11. Строительный мел, вместо него можно взять обычный карандаш.
12. Строительный уровень и отвес.
13. Компоненты для бетона: песок, цемент.
14. Стальная арматура.
15. Доски, необходимые для несущих стен, размером 5x15x400.
16. Для каркаса перекрытий необходимы сосновые доски, размером 5x20x400.
17. Для внутренних перегородок потребуются доски, размерами 5x10x400.
18. Материалы для гидроизоляции.
19. Материалы для утепления.
20. Для внутренней облицовки покрытия стен потребуются листы гипсокартона.
21. Материалы для облицовки внешних стен.
22. Плиты цементно-стружечные, толщина которых равна 22 мм.
23. Пленка, которая потребуется для защиты от ветра.
24. Для крыши потребуется ондулин.
25. Материалы для коммуникаций.

Обустройство фундамента

Схема гидроизоляции фундамента.

Для придания наибольшей устойчивости дому, создания надежности и прочности используется такой же фундамент, что и для обычных кирпичных построек. Каркасный дом по своему весу легче каменных построек, по этой причине усадка для фундамента не требуется. В качестве основания для постройки можно использовать столбчатый фундамент, для чего потребуются асбестовые трубы. Для строительства фундамента в грунте на расстоянии 70 см друг от друга выкапываются отверстия глубиной около 1 м. Диаметр каждой трубы должен быть не меньше 20 см, длина — около 140 см. Каждая труба устанавливается в отверстие, засыпается землей, тщательно утрамбовывается, а внутрь заливается бетонная смесь.

Помимо столбчатого фундамента, для того чтобы построить каркасный дом своими руками, можно использовать традиционный ленточный фундамент. Для этого следует выкопать траншею, глубина которой равна 50 см, затем поднять фундамент на 30-40 см над уровнем земли. Толщина фундамента должна составлять 25-30 см. На каждые 1,5 м следует вкопать по столбику, глубина в данном случае зависит от промерзания грунта. Кроме того, столбы следует разместить на каждом углу.

Каркасный дом обязательно нужно защитить от действия влаги. Так как фундамент получится невысоким, то необходимо на него положить блоки, а между ними — слой гидроизоляции. Это может защитить каркасный дом от снега. Затем следует пространство между линиями основы заполнить песком. Поверх блоков рекомендуется положить еще один слой гидроизоляции, а сверху него — подложку. Кроме того, следует побеспокоиться о проводке коммуникаций для дома, поэтому необходимо сделать отверстия в местах, где будут проходить водопровод и канализация.

Вернуться к оглавлению

Возведение каркаса

Схема каркасного дома.

Главным плюсом при постройке каркасного дома является следующее: не совсем обязательно выпиливать детали, подгоняя их под нужный размер. Все балки создаются нужного размера еще на заводе. Следует лишь провести правильные расчеты и заказать необходимый материал в нужном количестве.

Для несущего каркаса рекомендуется использовать LVC брус. Данный материал зарекомендовал себя как прочный, устойчивый к воздействию химических веществ, он устойчив при строительстве зданий, где преобладает повышенная влажность. Завод-изготовитель предусмотрел расстояние между стойками, которое обычно равно 60 см, что подходит под обычный размер утеплителя. Места для перемычек тоже должны идти в нужном порядке, что удобно для установки листов OSB. Что касается данных листов, то рекомендуется использовать цементно-стружечные листы, сокращенно ЦСП, так как OSB при повышении температуры более чем на 20 градусов начинают выделять токсичные и вредные вещества.

Схема устройства пола в каркасном доме.

Процесс строительства начинается с пола. Под напольную конструкцию следует уложить рубероид, что поможет предупредить гниение полов. Те части, что выполнены из дерева, следует обработать антисептиком. Рекомендуется применять древесину одной породы. Это поможет избежать в дальнейшем перекоса здания. Затем настилают пол, для этого применяется обрезные доски. После завершения данного этапа переходят к сборке стен.

Каркас собирают на земле, затем в таком виде устанавливается на фундамент. Сооружается нижняя обвязка, состоящая из брусьев, имеющих пазы. Расстояние обычно равно 50 см. Чтобы соединить брусья, тоже необходимо сделать пазы.

После этого в тех местах, куда будут монтироваться стойки, устанавливаются стальные штыри, именуемые нагелями. В досках, в их торцевой части, для них с помощью дрели сверлят отверстия. Далее происходит сборка каркаса, которая начинается с монтажа вертикальных брусков. Как и было сказано, собранная конструкция переносится на фундамент.

Схема монтажа брусьев на нагели.

Брусья монтируются в нагели, закрепляются временными укосинами. Остальные промежуточные брусья монтируются таким же образом. После завершения данного этапа сооружают верхнюю обвязку. Для этого применяют те же брусья, что использовались при сооружении нижней обвязки. Пазы в верхней и нижней обвязке должны быть симметричны друг другу. Закрепление верхней обвязки происходит при помощи гвоздей

После того как каркас будет собран, необходимо удалить временные укосины, заменить их постоянными. Далее приступают к обшивке стен ЦСП. После этого идет установка балок перекрытия. Они должны совпадать с вертикальными балками и располагаться на примерном расстоянии 50 см друг от друга. Внутри монтируются опорные брусья, подпирающие балки. Их следует располагать в том месте, где в дальнейшем будут устанавливаться межкомнатные перегородки.

Схема кровли каркасного дома.

Процесс сборки кровли тоже проходит на земле, готовая конструкция устанавливается на здание. Края брусьев необходимо состыковать при помощи торцевого соединения, которое располагается под углом 50 градусов, закрепление происходит при помощи гвоздей. Стропила тоже можно собирать на землю, затем перенести на каркас и закрепить укосами и гвоздями. Через каждые 10 см к стропилам крепятся доски обрешетки. Они должны выходить на 20-25 см за крайние стропила. На обрешетку укладывается рубероид, после этого происходит установка кровельного материала.

Необходимо обратить внимание, что следует выбирать для этого материал, имеющий не очень большой вес. Исходя из ранее сказанного, рекомендуется применять ондулин вместо металлочерепицы. Она отличается большим весом, по сравнению с ондулином. Все это закрепляется при помощи гвоздей и укосов.

Вернуться к оглавлению

Отделка каркасного дома

Необходимо сделать гидроизоляцию на черновой стяжке. Впоследствии на нее лягут два слоя пенополистирола, что необходимо для системы теплого пола. Затем устанавливается или не устанавливается система для подогрева пола, после этого заливается чистовая стяжка.

Что касается утепления стен, то ЦСП следует защитить пароизоляционной пленкой. Далее укладывается выбранный утеплитель, затем дополнительный слой пароизоляции. После всего вышесказанного снова устанавливаются цементно-стружечные плиты. Снаружи стены тоже утепляются слоем штукатурки. И только после этого можно заявить, что дом готов.

Таким образом, построить каркасный дом своими руками не представляет особых трудностей. Необходимо выбрать нужный материал, предварительно проведя расчеты, заказать нужное количество строительного материала и провести сборку дома. Стоит сказать, что строительство выполняется поэтапно, каждая часть собирается на земле, после чего переносится на постройку. Это касается тех случаев, когда сборка частей возможна отдельно от строительства дома, например, крышу можно собрать на земле, затем перенести на основной каркас.

moidomkarkas.ru
