Открытая проводка в деревянном доме – 6 советов по монтажу электропроводки в деревянном доме

Содержание

135 фото лучших безопасных решений

Жильё из натурального массива считается древнейшей российской архитектурной традицией. Сегодня тоже при отсутствии нехватки современных стройматериалов, большинство собственников загородных владений отдают предпочтение строительству домов непосредственно из древесины, которая несравнима по теплоте, а также создаваемому уюту.

Однако ни одно жилое сооружение не может обойтись без электрического питания, и дом из древесины не исключение. При этом чтобы самостоятельно провести электропроводку в доме из дерева грамотно, важно знать несложные правила. Придерживаясь его, вы не подвергните никакой опасности здоровье своей семьи и в полной мере обеспечите максимальную сохранность имущества.

Методика проведения работ:

Определение мощности электрического устройства и разработка проектной документации;

Выбор требуемого кабеля, розеток, приборов;
Ввод в жильё питания, обустройство защитного автомата, а также подключение щита, счётчика;
Монтаж электротехнических устройств, осветительных устройств;
Монтаж УЗО, обустройство заземления;
Проведение испытаний профилактического характера.

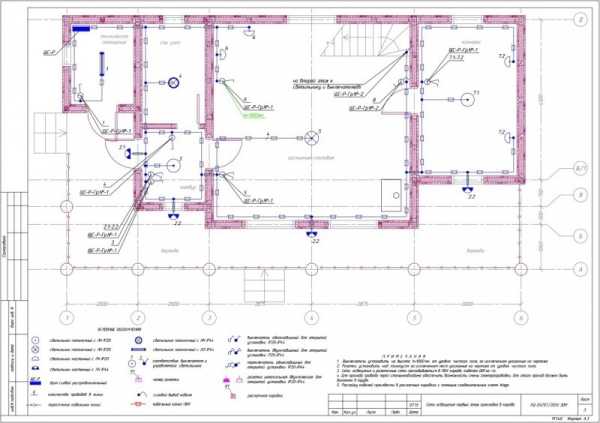

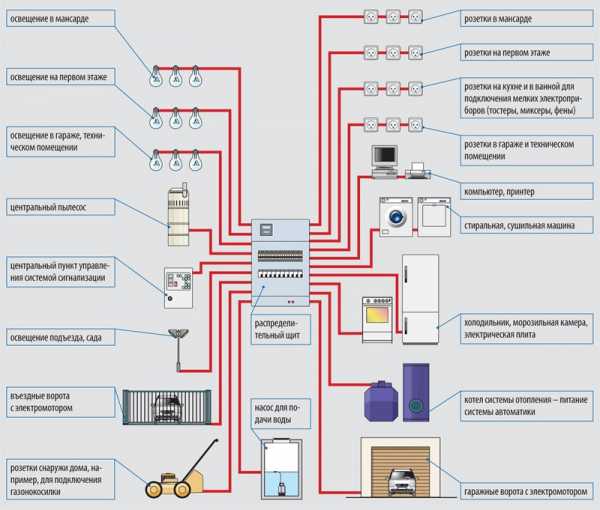

Подготовка проектной документации

Для создания проекта важно получить руководство, обратившись в соответствующую организацию. Затем высчитываем мощность электроустройств для поэтапного создания электросхемы:

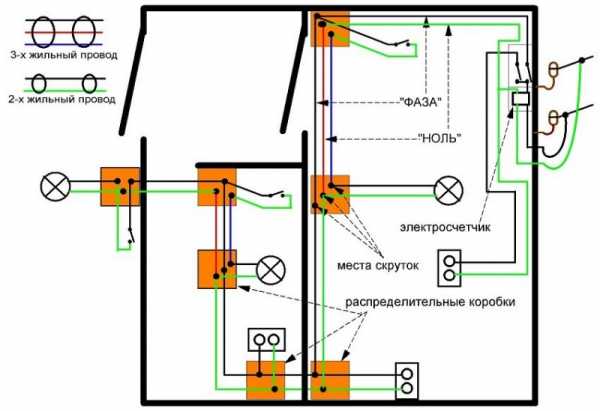

производится технический план сооружения. В схеме электрической проводки в загородном жилье определяются зоны размещения розеток и других электроэлементов с индивидуальным подключением;
выбирается кабеля для всех электроточек;
на схеме обозначаются точки установки коробок распределительных;
отмечается возможность всех устройств;
приборы освещения подключаются исключительно в одну линию, при этом мощные устройства объединяются в иную линию;

определяется расстояние, предполагаемое от линии, от которой будет проходить кабель до оконных, дверных проёмов, а также расстояние от электрических точек до напольной и потолочной поверхностей. В будущем это позволит исключить повреждения проводки при осуществлении ремонта.

Разновидности электропроводки

Существует несколько методов проложить электропроводку в жилье из природного массива:

Открытого типа электропроводка обустраивается на изоляторах. Данный метод пользовался большой востребованностью в прошедшем столетии, сейчас вновь в моде комнаты, обустроенный в стилистике ретро.

Электрическая проводка в проводах. Это также открытого вида проводка, к которой имеется доступ когда необходимо, только укладка проводов осуществляется в лотки. Разновидность подобной проводки состоит в плинтусах.

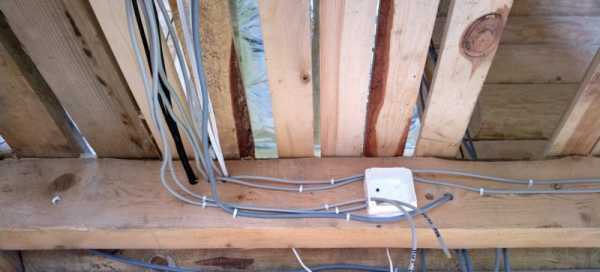

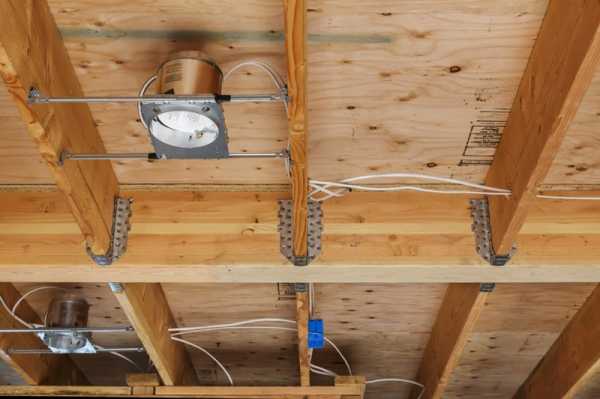

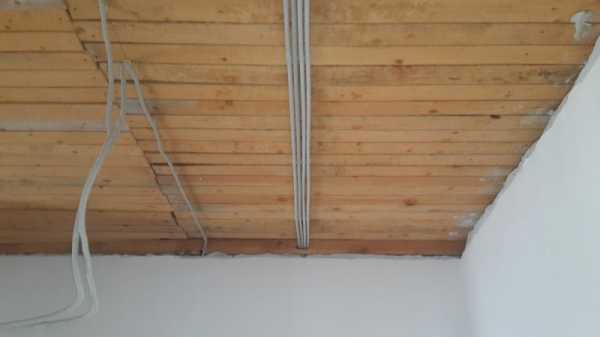

Скрытая электрическая проводка. В сооружении из древесины обустраивается, если имеется обшивка потолочной или настенной поверхности. В подобном варианте кабели обустраиваются в гофрированном рукаве из металла и разводят по периметру дома. Скрывается проводка за облицовочными материалами.

Особенности проводки закрытого типа

Данную проводку можно обустроить в процессе проведения ремонтных работ или на строительном этапе. При прокладке имеются определённые особенности: каждый соединительный узел должен оформляться в коробки из металла с беспрепятственным доступом. Нельзя их скрывать под отделкой, поскольку крышки выбираются по оттенку, либо размещают в неприметных зонах.

В процессе прокладки кабелей не существует определённых требований к размеру стенок труб из стали. поэтому допустимо укладывать их в металлический рукав. Это значительно удобно. Однако поскольку провода не видны для посторонних глаз, доступ к ним весьма ограничен.

Изменять имеющуюся сеть считается дорогостоящим и проблематичным занятием. Именно по этой причине перед обустройством кабеля в сооружении из массива, внимательно изучите правила установки электрической проводки и подходите к вопросу ответственно.

Правила установки проводки в сооружении из древесины

Обустраивая строение из дерева важно не забывать, что материал относится к горючему, поэтому предпочтительно подстраховаться.

Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

В первую очередь формируется схема, осуществляется проверка бесперебойной работы веток, затем подключается к специальному щитку электрического питания.

Установка проводки в строении из массива проводится исключительно цельными кабельными кусками без различных скруток, а также разнообразных соединений.
Проводка прокладывается поэтапно с проверкой качественности изоляции кабеля.
В процессе разделки электрического кабеля важно оставить не менее чем 15 сантиметров запаса, чтобы в случае необходимости всё перезаделать.
Непременно стоит проследить за оттенком провода.

Придерживаясь данных требований, проводка в сооружении из древесины, созданная собственноручно, будет надёжной и максимально долговечной.

Фото электропроводки в деревянном доме

Также рекомендуем посетить:

mojdominfo.ru

Открытая проводка в деревянном доме

Виды открытой проводки в деревянном доме, по деревянной поверхности

Открытая электрическая проводка осуществляется прямо по поверхностям стен и потолков.

Она может быть незащищенной,как делали раньше: скрученный провод на роликах.Сейчас такой вид проводки называют «ретро». Также,открытая электропроводка может быть защищенной современными материалами (гофрой или пластиковыми кабель-каналами),которые применяются в определенных целях: защита от внешних воздействий,защита от возгорания или чисто эстетические функции(тот же кабель-канал смотрится гораздо лучше,по сравнению с открытым кабелем с креплением к стене на скобах).

В городских многоэтажных домах открытая проводка уже «канула в прошлое»: при новом монтаже всегда делается штрабление стен и скрытый в ней монтаж кабелей и проводов.

Открытая проводка уместна в городском жилье в случае,когда делается что-то дополнительно, например при при покупке и установки электрического водонагревателя в ванной комнате нужно сделать и его подключение и заземление,а стены уже все в красивой кафельной плитке…

А вот в дачном (загородном) строительстве открытая проводка в деревянном доме очень распространена и в наше время,поскольку у нее есть ряд преимуществ:

доступность для контроля ее состояния (визуальное наблюдение и быстрая проверка исправности)
возможность что-то переделать и дополнить в процессе строительства и обустройства в новом деревянном доме (особенно это касается розеток:сначала достаточно было двух розеток,а потом потребовалось в два раза больше и даже в тех местах,в которых не планировалось ранее)
простота в обслуживании: время от времени нужно ревизировать выключатели и розетки,проверять и чистить контакты в распределительных коробках и щитках и т.п.
простота в ремонте: по истечению определенного срока в целях безопасности и исключения самовозгорания проводку желательно поменять,что очень просто сделать демонтировав старый кабель и на его место закрепить новый

Единственным недостатком открытой проводки в деревянном доме считается ее внешний вид.Согласитесь,что пластмассовые кабель-каналы по всему дому смотрятся по-офисному. Зато очень красиво будет смотреться ретро проводка!

Если деревянное строение не жилой дом,а шикарная и многофункциональная баня,то электропроводка в стиле «ретро» в помещениях отдыха вполне будет уместна,а вот для других помещений бани с высокой температурой и влажностью при монтаже электричества следует строго учитывать нормативные требования.

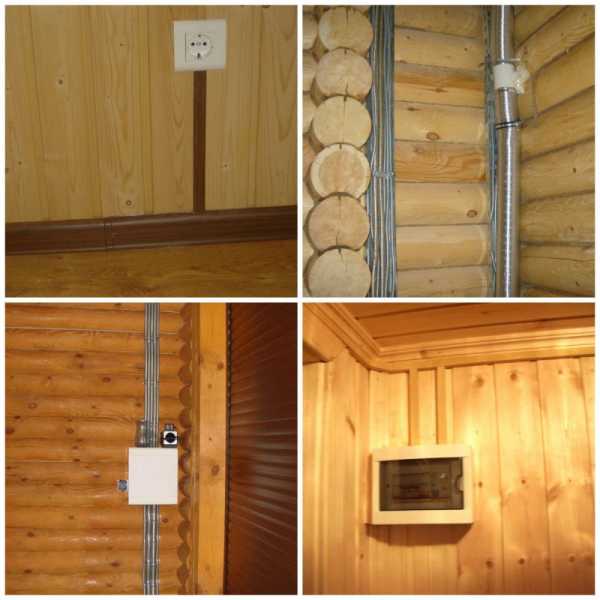

Существует много способом открытого монтажа электрического кабеля:

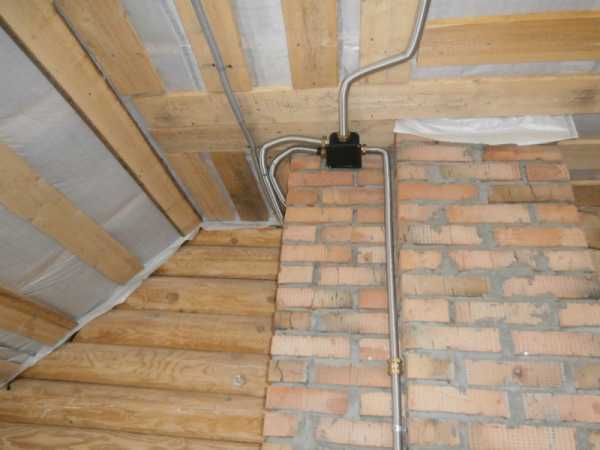

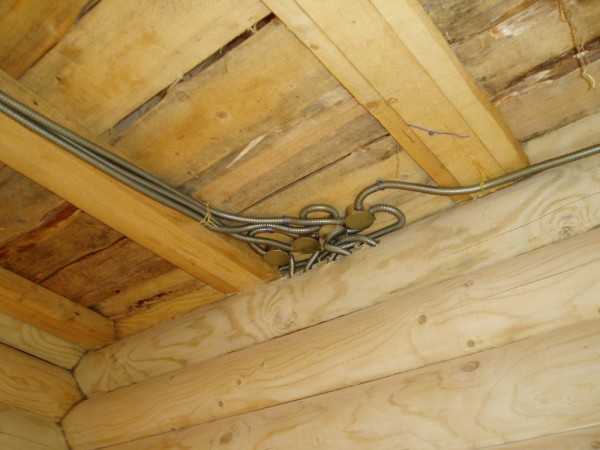

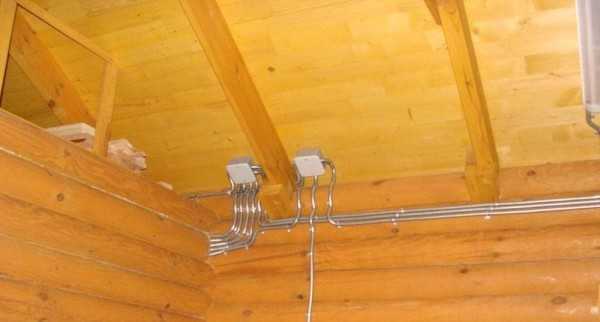

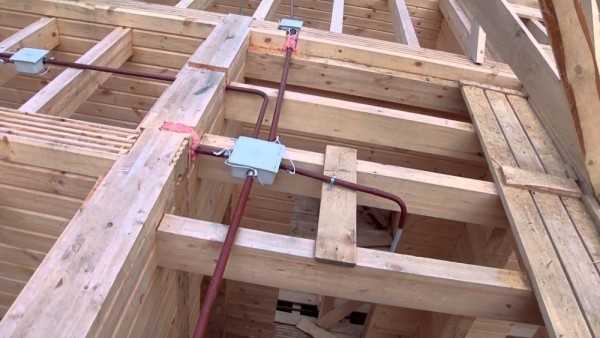

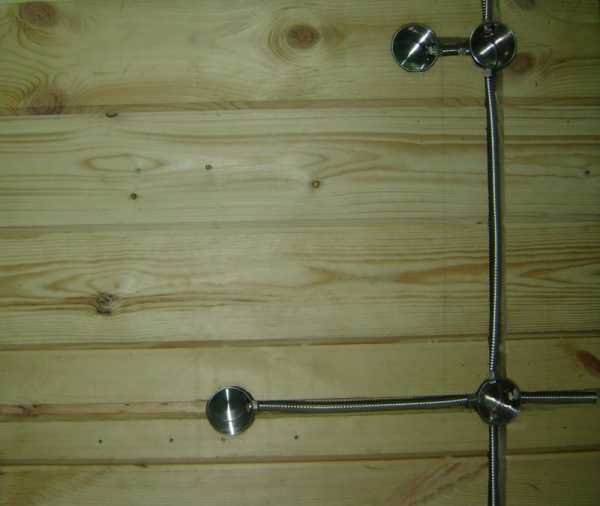

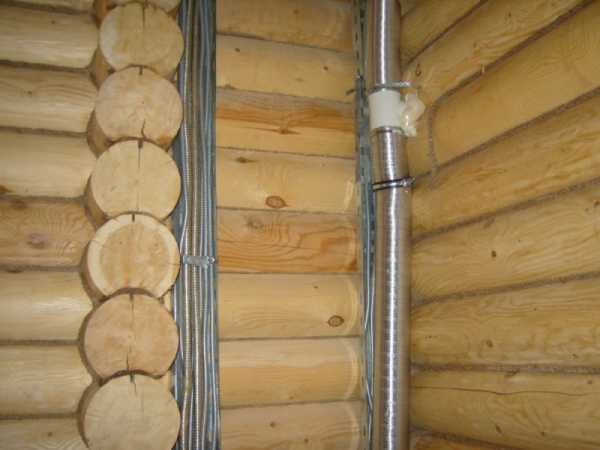

в металлической трубе
в металлическом лотке
в металлическом коробе
в пластмассовом кабель-канале
в гофрированной пластиковой трубе
на скобах
на фарфоровых изоляторах и роликах
в плинтусах

Поскольку первые три пункта применяются для монтажа в не жилых зданиях: складах, ангарах,магазинах каркасной постройки,помещениях промышленного назначения и тому подобное,то остается более подробно рассмотреть пункты 4-8.

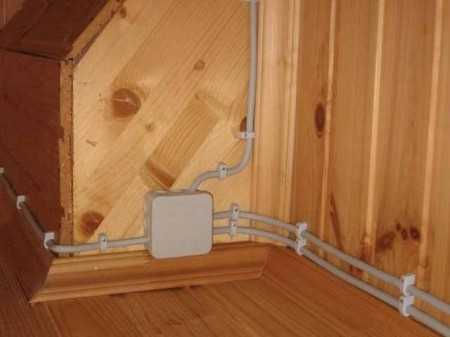

Прокладка кабеля с креплениями скобами

Самый простой и дешевый способ монтажа открытой проводки в деревянном доме-это прокладка кабеля с креплениями скобами. Раньше применялись металлические скобы и различные самодельные из оцинковки (для дачных домиков,когда невозможно было что-то купить). Сейчас металлические скобы тоже применяются в определенных условиях и в нежилых помещениях.

А для жилья в продаже есть вполне эстетичные пластиковые скобы-держатели провода (кабеля),которые очень просто и быстро крепятся на деревянных поверхностях. Правда есть парочка обязательных условий:

нужно использовать только определенную марку кабеля в целях пожарной безопасности:с двойной изоляцией ВВГнг или тройной изоляцией марки NYM,которые не поддерживают горение.Любые другие марки кабеля требуют укладки на деревянную поверхность изолирующей прокладки типа металлической или асбестовой.
каждая «нитка» кабеля должна быть закреплена скобами индивидуально и отдельно от другой нитки кабеля

Недостатком такого простого и недорого вида монтажа является количество прокладываемых кабелей параллельно друг другу,потому что для большого дома может получиться так,что таких «ниток» по стене пойдет от пяти и более по одной стене и в одном месте. Вид не очень красивый и хочется такие «сопли» чем-то закрыть…

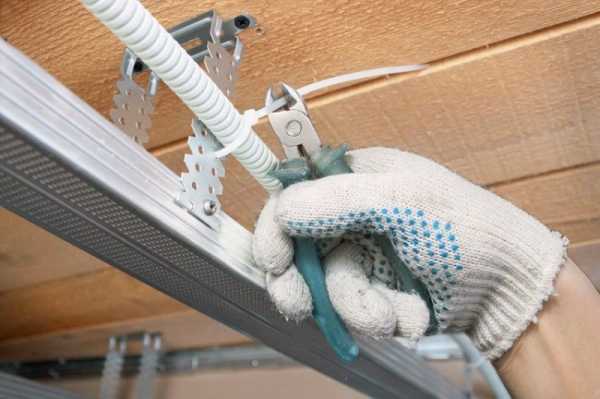

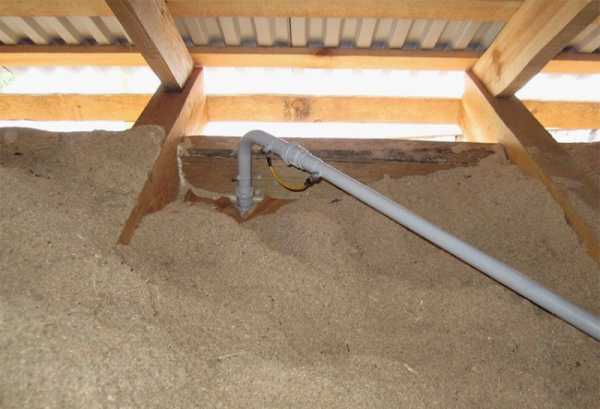

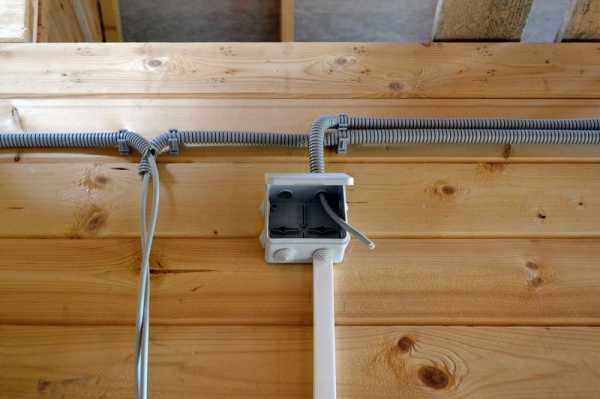

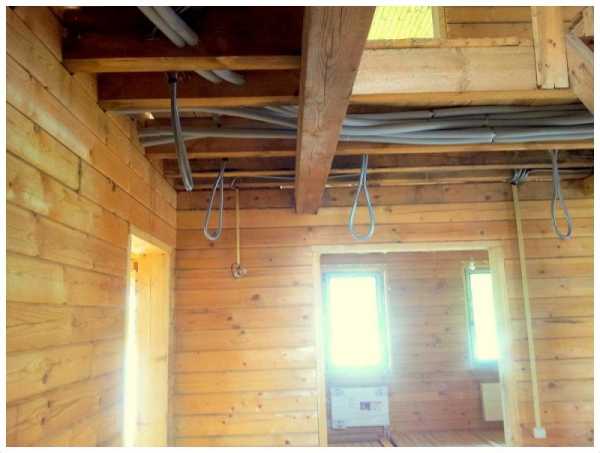

Прокладка проводов в гофрированных трубах

Наиболее распространенный вид монтажа:прокладка проводов в гофрированных трубах,потому что данный материал применяется не только потому,что в гофртрубу можно затянуть несколько проводов и кабелей,но и в целях безопасности.

Гофрированная труба,на самом деле,сейчас стала монтироваться повсеместно,потому что такие требования выставляют противопожарные инспекторы: открытый кабель на высоте до 2м должен быть в гофре. А по факту получается,что в гофру сейчас затягиваются все кабели,поскольку:

наиболее эстетично иметь на стене один гофр вместо пяти и более открытых кабелей
гофрированная труба при замыкании кабеля,находящегося в ней,не поддерживает горения,что является гарантией невозможности возгарания деревянных поверхностей,по которым она проложена
чтобы избежать любых нареканий от пожарников,на всякий случай

Монтируется гофртруба на деревянные поверхности с помощью металлических скоб или пластиковых клипс. Последние смотрятся на деревянной отделке достаточно прилично.

Прокладка провода на изоляторах

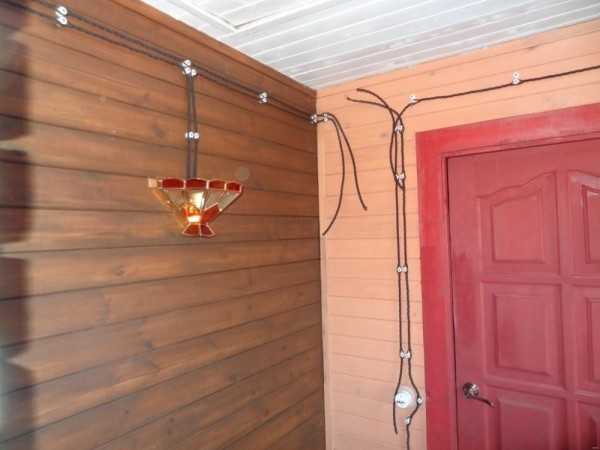

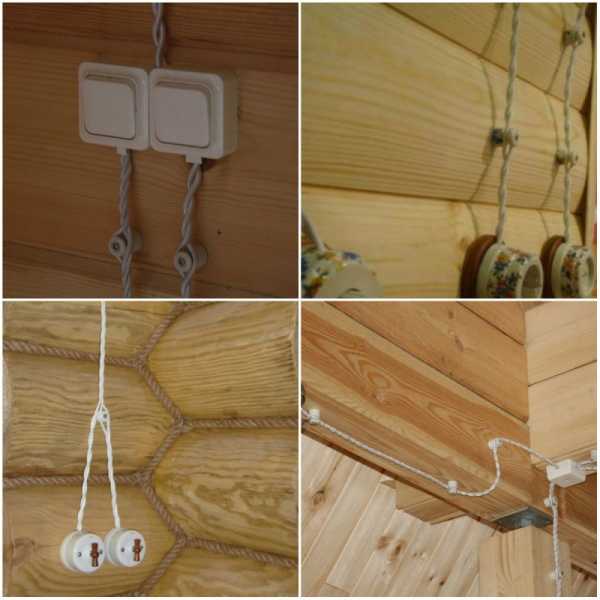

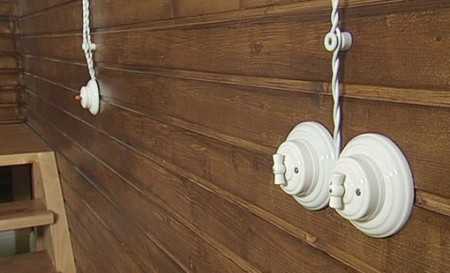

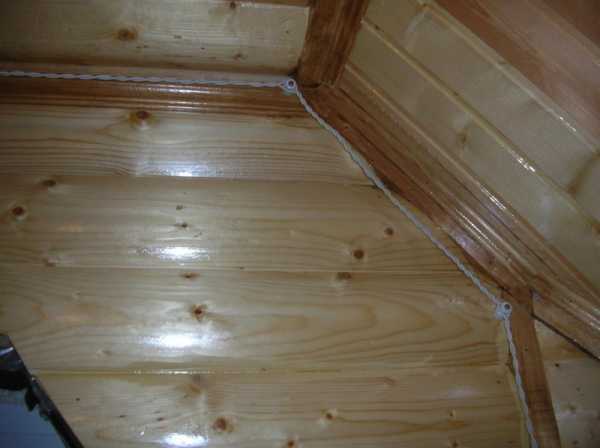

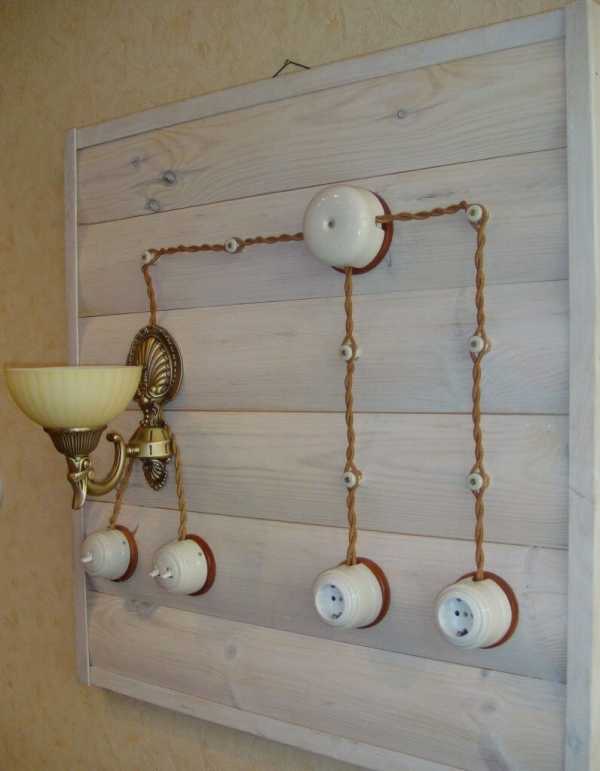

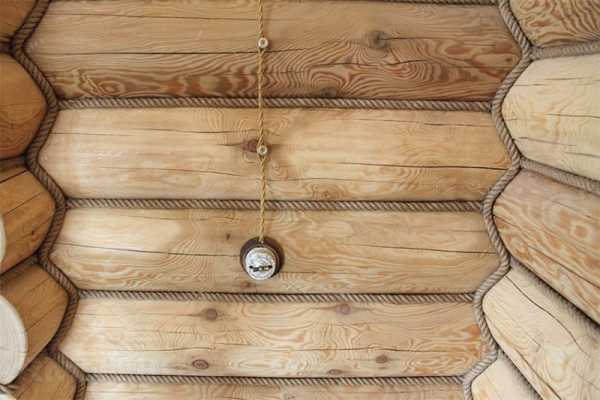

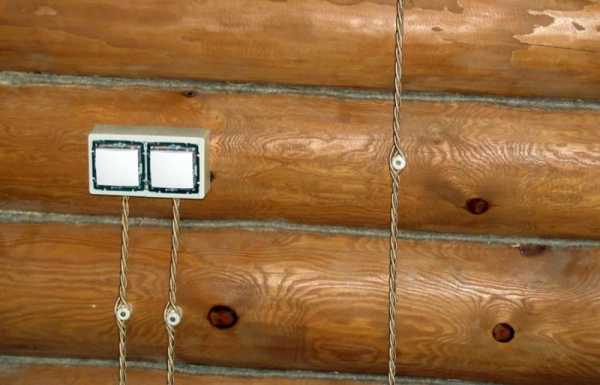

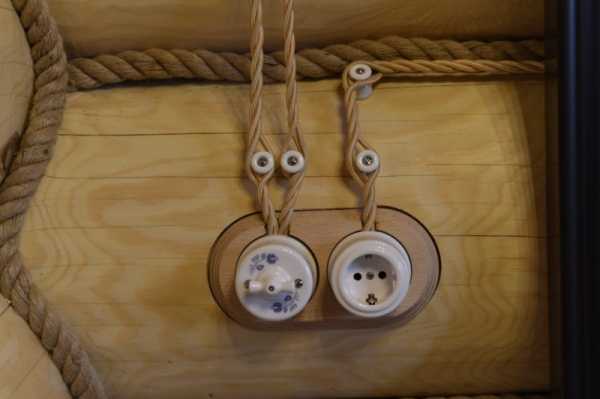

Самый модный и красивый вид монтажа:прокладка провода на изоляторах или роликах в стиле ретро,который в деревянном доме наиболее востребован:

легок в монтаже по деревянным поверхностям
ностальгия по детству,деревне у бабушки,по прежним временам
простота-дизайнерский прием при создании интерьеров по последнему писку моды: экостиль,натуральный стиль,природный стиль

Правда,такая электропроводка -не из дешевых,потому что в самом пике моды,а за модные аксессуары нужно платить: выключатели,розетки,распределительные коробки,фарфоровые изоляторы и даже скрученный провод-все имеет определенный вид,свойственным,например пятидесятым годам.Можно выбрать по цвету и форме (хотя,как мне помнится, тогда(во времена Брежнева) никакого выбора не было,у всех было все одинаково,унифицировано максимально: до одной марки и одного вида).

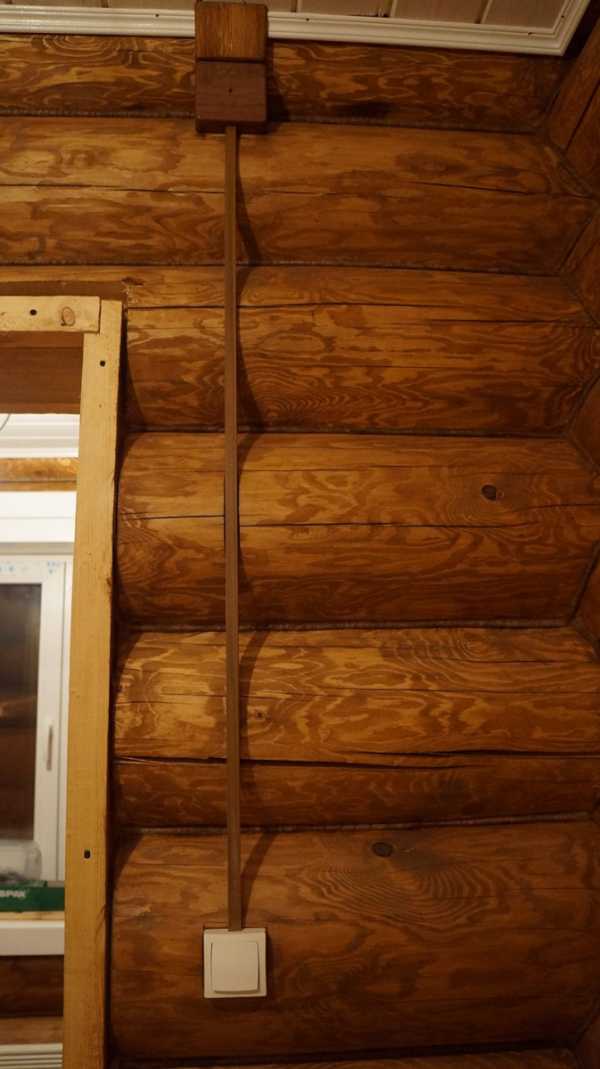

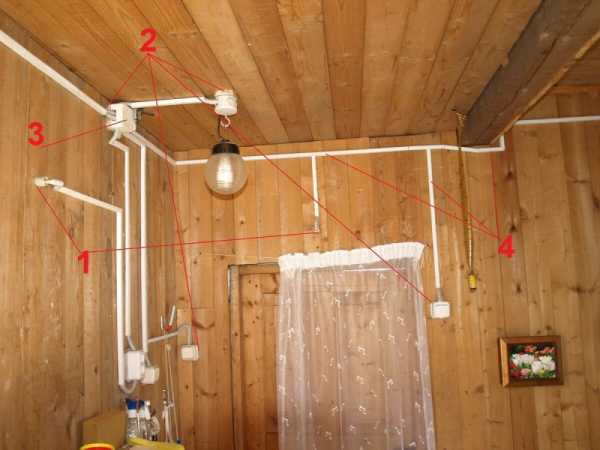

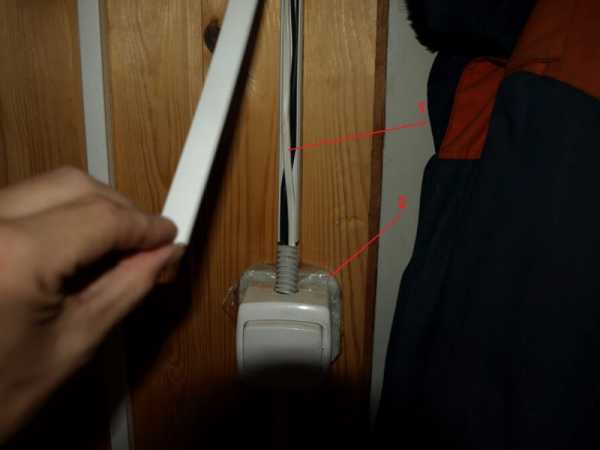

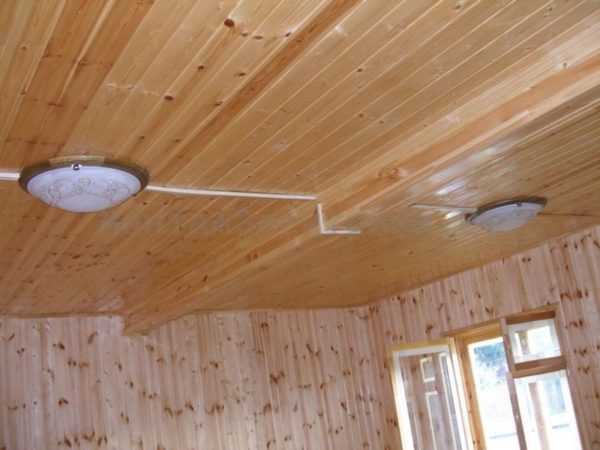

Прокладка провода в кабель-канале

Прокладка провода в кабель-канале-тоже очень простой вариант монтажа:

убирается крышка с кабель-канала
оставшийся лоток крепится к стене с помощью винтов (на деревянные поверхности)
в местах поворотов или стеночки канала вырезаются или устанавливаются углы (наружные,внутренние). Если требуются,то и другие фитинги в ассортименте кабель-каналов
в пластмассовый лоток укладывается провод или кабель (без крепления)
лоток закрывается крышкой (соответственно, углы и другие фитинги-своими крышками)

Такой вид монтажа открытой проводки очень распространен в офисах,где постоянно происходят перестановки рабочих мест,а вид пластмассовых кабель-каналов достаточно эстетичный: можно подобрать по размеру (в зависимости от количества проложенных в нем кабелей) и по цвету,подходящему к отделке помещения.

Справиться с такой задачей может любой мужчина,не боящийся работы,поэтому открытая проводка в деревянном доме с помощью кабель-каналов тоже очень распространенный вариант по причине его легкости исполнения своими руками.

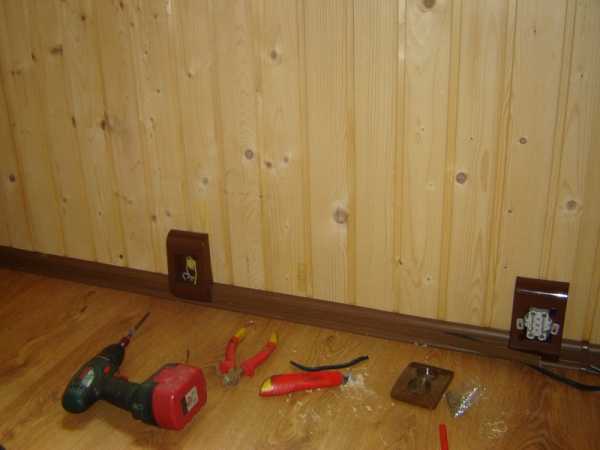

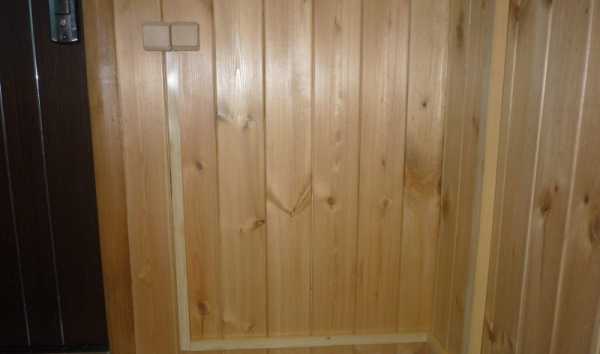

Прокладка провода в плинтусе

Прокладка провода в плинтусе,обычно,сочетается с другими видами монтажа в виду местонахождения самого плинтуса: у пола.

С одной стороны,удобно затянуть кабель в плинтус и протянуть его в другой угол комнаты,потому что плинтуса есть в наличии в любом помещении и устраиваются по периметру каждой комнаты.

С другой стороны, от плинтуса нужно все равно поднимать кабель вверх до розетки или выключателя,если монтировать кабель только в плинтусе. Из-за такого неудобства и делаются комбинированные системы.

Способы прокладки рассмотрели и остается только заострить внимание на некоторых нюансах,характерных для монтажа открытой проводки в деревянных домах:

проходы проводов и кабелей через деревянные конструкции в стенах,потолках нужно делать исключительно с помощью металлических гильз (отрезков труб) в целях исключения возгорания внутри дерева

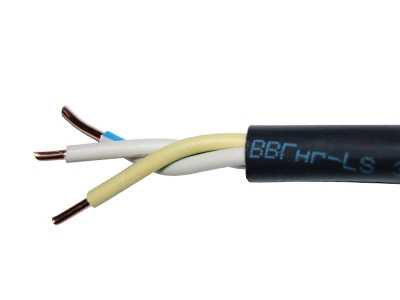

обязательно использовать марку кабеля,не поддерживающую горение,например ВВГнг-LS
под выключатели,розетки и светильники нужно установить основание на деревянную поверхность(металлическую пластину или асбестовый лист)

banjstroi.ru

Открытая проводка в деревянном доме: правила монтажа и эксплуатации

Содержание статьи

Некачественно выполненная открытая проводка в деревянном доме, правила монтажа который не соблюдены, несет большую опасность. Согласно статистике около 60% всех возгораний связано именно с замыканием проводки, поэтому если вы решили самостоятельно развести электричество по дому, то вам надо знать правила установки открытой проводки в деревянном доме.

В домах из дерева может быть 2 типа электропроводки — открытая и скрытая, но так как сделать в доме из бруса скрытую проводку сложно и специалисты делать это не рекомендуют, поэтому мы рассмотрим основные правила и рекомендации по установке открытой проводки в деревянном доме.

Наружная и внутренняя проводка

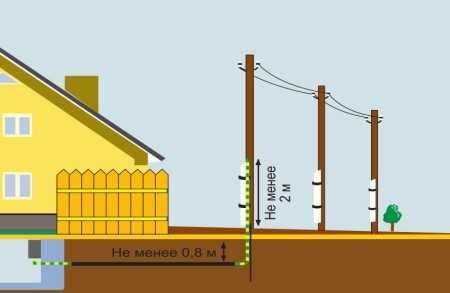

К дому обычно кабель подводят по воздуху и этим должны заниматься только специалисты-электрики. Основную опасность для дома в этом случае будет представлять участок провода, что проходит от наружной стены до щитка распределения уже по дому.

Для того чтобы обезопасить указанный участок проводки в деревянном доме, применяют такие меры:

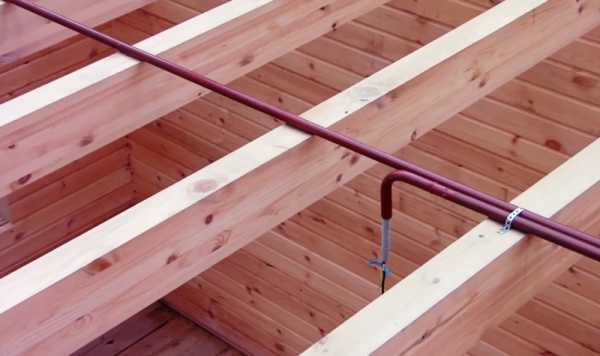

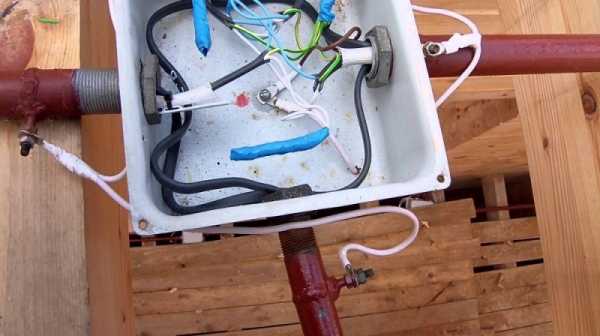

Монтаж через стальную трубу подойдет в том случае, если расстояние не больше 3 метров и кабель проходит по ровному участку.
На наружной стене дополнительно установить автомат, при этом он помещается в бокс, который защитит его от попадания влаги. При наличии перегрузки сработает защита, а уже от автомата наружная проводка может проходить по удобному для вас пути. Чтобы провести кабель через стену, придется использовать металлическую трубу.
Защита может быть установлена на столбе, это позволит сотрудникам электрокомпании контролировать счетчик и в дом для этого заходить не надо, тут же будет стоять и автомат. Такая схема может быть сделана только профессионалами. За нее придется дополнительно заплатить, так как эта работа не входит в обязанности электриков, что обслуживают электросеть.

После того как проведена внешняя электропроводка в деревянном доме, все что идет от распределительного щитка, называется внутренняя проводка. Щиток также должны установить специалисты электрокомпании, которая вас обслуживает. При проведении проводки в деревянном доме, можно выбрать ее открытый или скрытый вариант.

Открытая электропроводка

Уже из самого названия открытой проводки в деревянном доме, становится понятно, что она собой представляет. В данном случае, кабель проводят прямо по стене. Способы монтажа открытой проводки в деревянном доме могут быть следующими:

кабель проложен по стене и имеет двойную, а еще лучше тройную изоляцию;

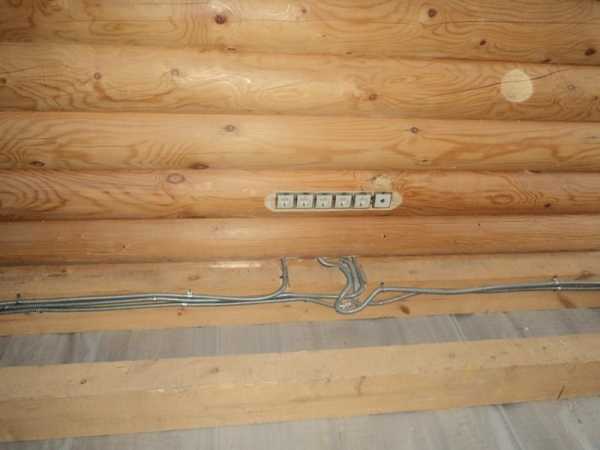

кабель может быть дополнительно спрятан в гофрированные трубы
могут использоваться кабель-каналы.

Если выполнение проводки в деревянном доме делается просто при помощи провода, то он должен иметь двойную или тройную изоляцию. Кроме этого, она должна быть негорючей, так как используется в доме из дерева, для этих целей рекомендуется применять кабель ВВГ или NYM.

При использовании стандартного кабеля под него обязательно надо делать подложку из материалов, которые не горят, это может быть металлическая или асбестовая полоса.

Она должна выступать за края провода на 1 см с обеих сторон.

Еще совсем недавно такая электропроводка в деревянном доме делалась на керамических роликах, но современные правила делать это запрещают. Это самый простой, доступный и недорогой способ проведения открытой проводки в деревянном доме.

Можно кабель спрятать в гофрированную трубу, она хорошо защищает его от возгорания и имеет более привлекательный вид по сравнению с открытым проводом. Для крепления труб к стене используют специальные клипсы. В гофрированную трубу можно одновременно запускать несколько проводов.

Этот тип электропроводки хорошо использовать в хозяйственных помещениях, так как в жилом помещении выглядит он недостаточно эстетично. При необходимости замены поврежденного участка, придется вырезать все куски провода, что находятся в такой трубе.

Наиболее красиво открытая проводка выглядит в том случае, когда она прячется в кабель каналы, которые крепят к деревянной стене при помощи саморезов. После укладки провода в такой канал его закрывают крышкой, которая имеет простой и надежный замок.

При необходимости проведения ремонта достаточно просто снять крышку и вы получите доступ к проводу в нужном месте. Вы в любое время сможете внести изменения в схему такой проводки, поставить дополнительную розетку или включатель.

Если выполняется такая открытая проводка в деревянном доме, правила ее монтажа предусматривают, что установка должна проходить только после полного высыхания дерева, чтобы между кабель-каналами и декоративной отделкой не образовывались зазоры. Этот способ наиболее затратный, но и вид у него будет самым эстетичным.

Применение декоративных элементов

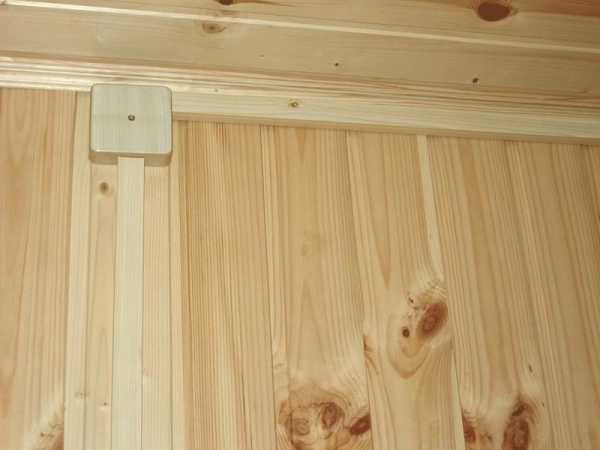

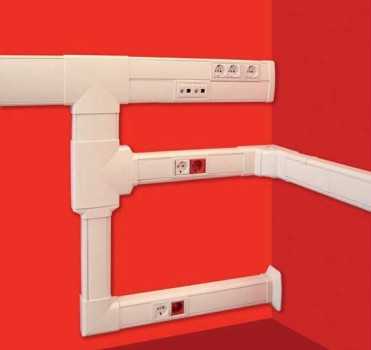

Современный рынок предлагает большой выбор кабель-каналов, что позволяет подобрать их под любой интерьер, поэтому такая открытая проводка будет органично в него вписываться и не будет бросаться в глаза.

Есть не только прямолинейные, но и угловые элементы под кабель-каналы, в магазине лучше сразу приобрести розетки и выключатели. Все элементы можно выбрать традиционного белого или коричневого цвета, но есть и другие варианты.

Кроме традиционных кабель-каналов, которые предназначены для крепления на стену, можно приобрести и плинтуса. В них уже есть каналы для установки проводки. В данном случае провод также прячется внутрь, а сверху закрывается специальной крышкой.

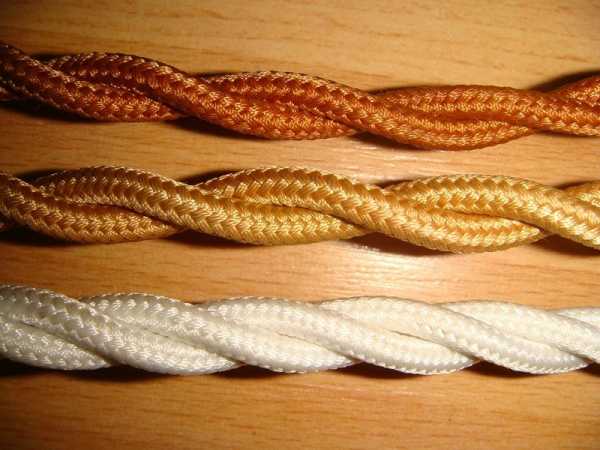

Есть современные провода на изоляторах, которые имеют медные жилы, ПВХ изоляцию и оболочку, дополнительную декоративную оплетку, которая сделана из шелка, пропитанного негорючими материалами. Крепится такой кабель на специальные керамические элементы и напоминает ретро стиль.

Такой тип кабеля надо крепить к стене не ближе, чем на 1 см, этот вариант будет красиво смотреться, если стены деревянного дома не имеют дополнительной отделки.

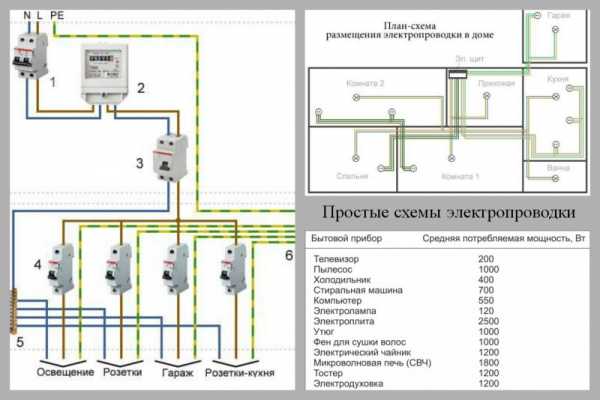

Правила расчета и укладки

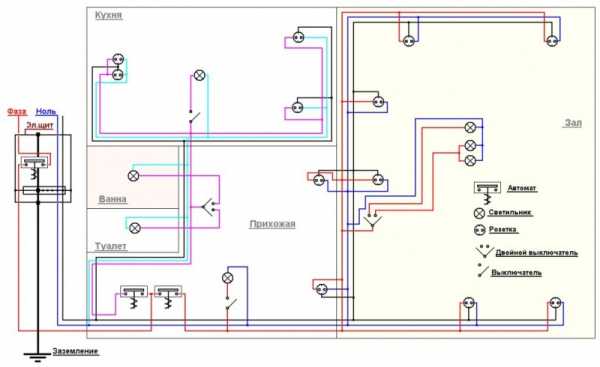

Перед походом в магазин надо составить схему проводки и все правильно рассчитать, чтобы не приобретать лишний материал.

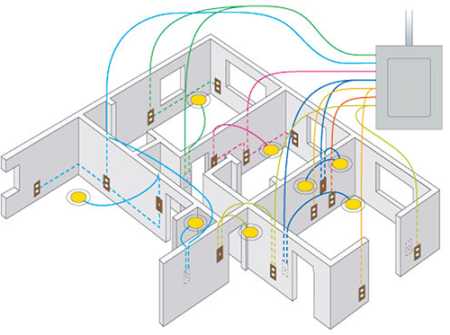

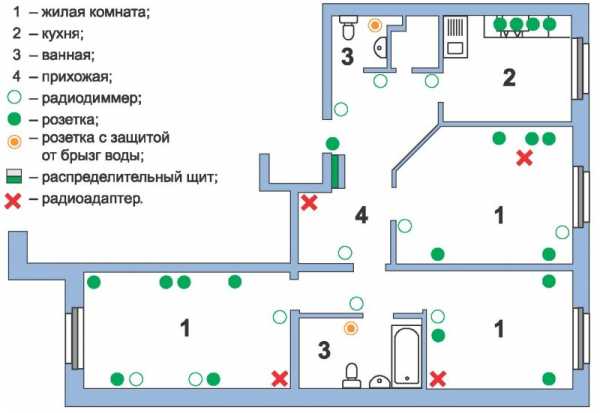

Чтобы все правильно рассчитать, надо нарисовать схему дома в масштабе, на ней указать электропроводку и провести все необходимые измерения. Кроме того, что вам необходимо определить количество кабеля, надо еще правильно выбрать его сечение.

При проведении расчета электропроводки надо учитывать потребление электроэнергии. Если в доме нет электроплит, то за норму потребления принимают 5,5 кВт, когда есть электроплита, то она будет 8,8 кВт. При площади дома более 60 квадратных метров данные параметры надо увеличивать на 1% с каждым лишним кв.м.

Правильно рассчитать диаметр провода вам поможет специалист, при этом надо учитывать суммарную мощность всех потребителей и коэффициент спроса. Например, если суммарная мощность составляет 5,5 кВт, то будет достаточно медного провода сечением 5,5 мм или алюминиевого сечением 6 мм. Не забудьте приобрести все розетки и выключатели.

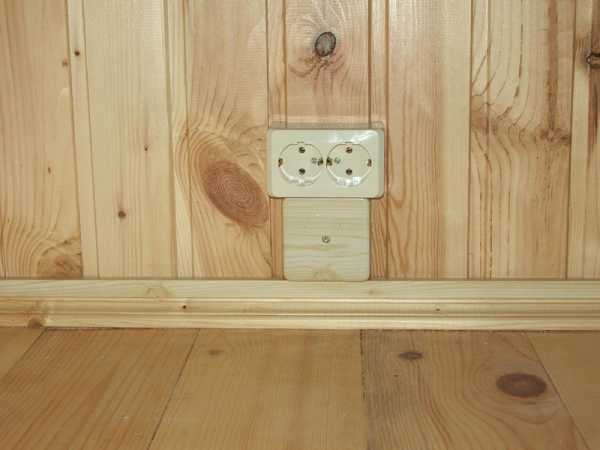

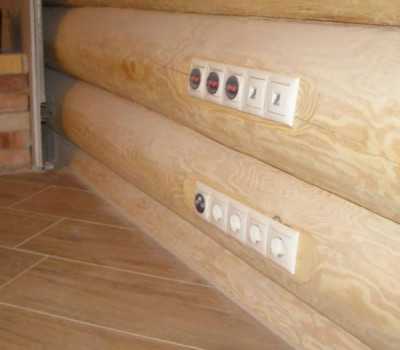

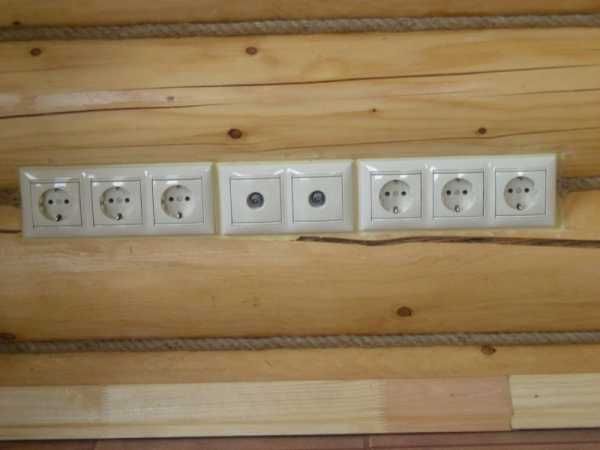

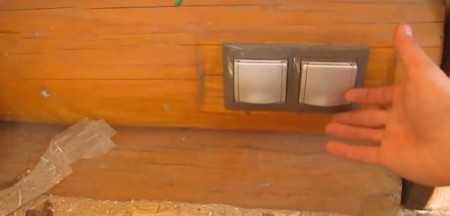

На деревянные стены устанавливают внешние розетки и выключатели, при этом под них обязательно надо установить негорючую основу. После того как вы сделаете всю внутреннюю проводку и проверите визуально правильность всех соединений, можно подключать внешнюю проводку и испытывать всю систему на ее работоспособность. Если все работает нормально, закрывают распределительные коробки и работа по проведению открытой проводки в деревянном доме считается законченной.

chudesniydom.ru

Прокладка электропроводки в деревянном доме: проектирование, монтаж внешней электропроводки, установка распредщита. Внутренняя проводка в деревянном доме: открытый способ, скрытая проводка, разметка установки элементов проводки, выключатели и розетки, проход через стены и перекрытия.. Как сделать проводку в деревянном доме. Проводка в доме из дерева, особенности монтажа, полезные советы

Строительство жилья из древесины – очень древняя традиция русской архитектуры. Даже сейчас, когда нет и малейшего недостатка в строительных материалах, многие застройщики отдают предпочтение дереву, как натуральному, экологичному материалу, который создает непередаваемую теплоту и комфорт в доме. Жители городов, возводя простенькие дачные домики, часто останавливают свой выбор на древесине, как самом доступном и простом в работе стройматериале. Однако и для постоянного и для временного жилья необходимо электричество. Правила прокладки электропроводки в деревянных зданиях имеет целый ряд особенностей, о которых мы расскажем в рамках данной статьи.

Шаг первый – проектирование

На данном этапе определяется способ, которым будет монтироваться проводка, а также места установки всех необходимых элементов – выключателей, осветительных приборов, щитков, розеток, и.т.д. Проект необходимо составлять тщательно и продуманно, так как безопасность проживания в деревянном доме напрямую зависит от метода монтажа проводки и всех ее элементов. Для составления проекта, особенно при отсутствии какого-либо опыта в этой области, настоятельно рекомендуется пригласить домой профессионала из электромонтажной организации. Он осмотрит все здание и отметит оптимальное местонахождение всех осветительных приборов, розеток, выключателей, и.т.д., а также подскажет, как лучше сделать монтаж электропроводки в доме.

В деревянных домах разрешено укладывать электропроводку в плинтусе, содержащем кабельный канал, в коробах из Поливинилхлорида (ПВХ), жестких и гофрированных трубах ПВХ, металлорукавах и металлических трубах.

Монтаж внешней электропроводки

После того, как готова вся документация, в том числе и проект, приступают непосредственно к монтажу. В первую очередь необходимо подвести к дому кабель от линии электропередач. Кабель к дому тянут или по воздуху, или укладывают под землей. Первый способ – самый быстрый и малозатратный.

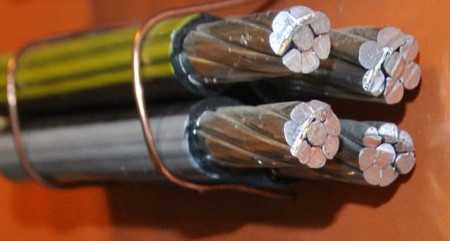

При этом используется самонесущий кабель, сечение которого зависит от потребляемой мощности и количества фаз. Прокладка кабеля под землей, при всей дороговизне и трудоемкости имеет ряд преимуществ.

Во-первых, кабель не портит внешний вид здания. Срок службы кабеля увеличивается, так как под землей его повредить невозможно (если кабель был уложен соответственно всем требованиям). Для подземной укладки используют силовые медные кабели.

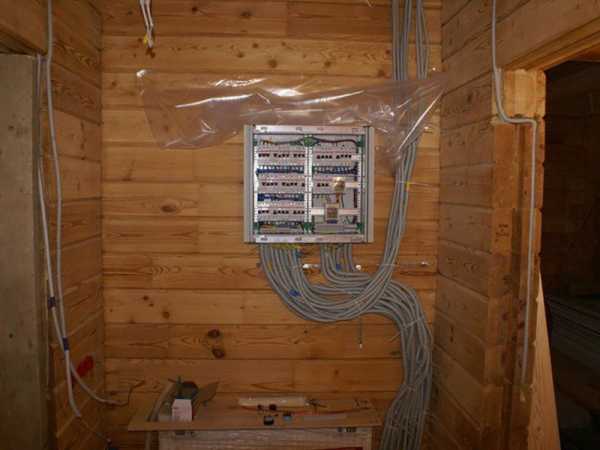

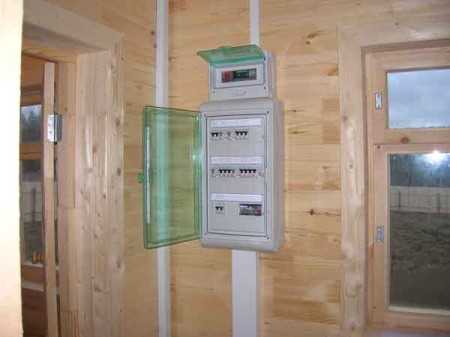

Установка распределительного щита

После того как кабель подведен к дому, его запускают через отверстие, проделанное в стене стене, в которое вставляют металлическую гильзу. Разводка электропроводки в деревянном доме производится через вводно-распределительный щиток. Его нужно установить в таком месте, чтобы доступ к щитку не был ничем ограничен. Щит нельзя устанавливать в помещениях, где есть повышенная влажность. Внутри щита размещаются автоматические защитные выключатели. Настоятельно рекомендуется использовать только качественную продукцию от известных и проверенных производителей – экономить на собственной безопасности недопустимо!

Монтаж проводки внутри дома из дерева

Первое, что необходимо помнить – халатное отношение к монтажу электропроводки в деревянном доме – одна из главных причин пожара. Для деревянных зданий есть два способа укладки проводки – открытый и скрытый.

открытый способ

Как понятно из названия, в данном варианте провода пускают по поверхности стен. Это самый безопасный метод укладки электропроводки в зданиях из дерева, и самый дешевый. Провод укладывается на стены, потолок и прочих элементов здания. Спрятать его можно по-разному: оформить, как ретро-проводку, или поместив в короб или гофрированную трубку из ПВХ. Короба можно подобрать любого цвета, вплоть до имитации под дерево. Чаще всего их используют в домах, где стены либо обшиты вагонкой, либо сделаны из оцилиндрованного бревна – то есть, на ровной поверхности.

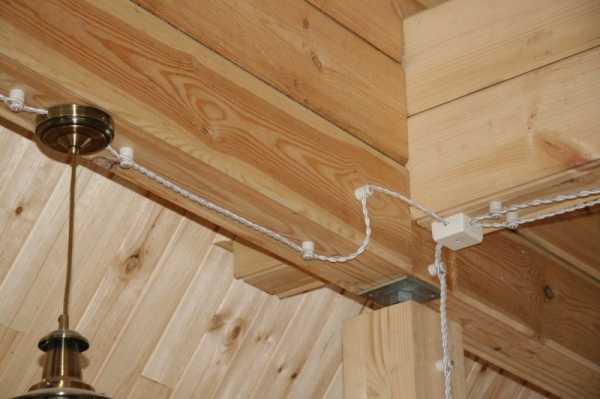

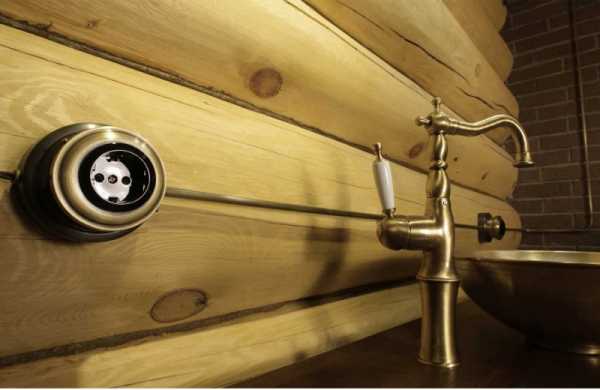

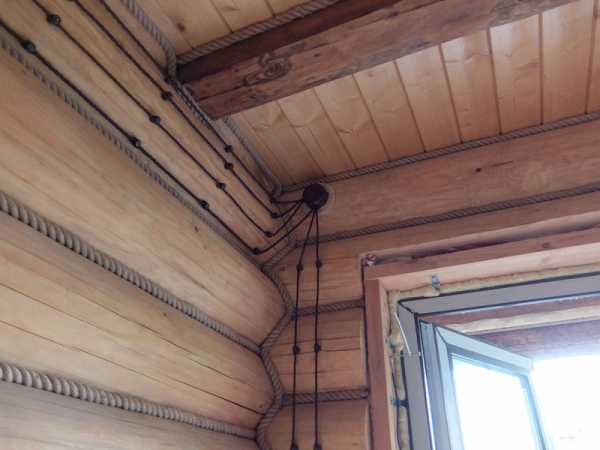

Еще один способ наружного монтажа проводов – так называемый «ретро-стиль». При этом кабель, который выглядит, как вытой шнур, крепят к стене с помощью керамических изоляторов.

Такая открытая электропроводка в деревянном доме отличается высокой степенью безопасности, так как кабель ретро-проводки имеет несколько слоев изоляции, а также имеется зазор между деревянной поверхностью и кабелем.

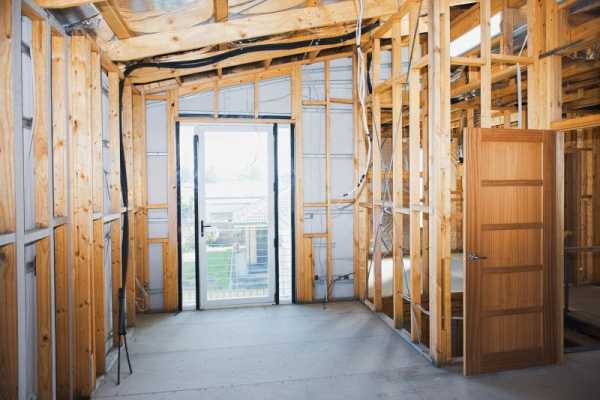

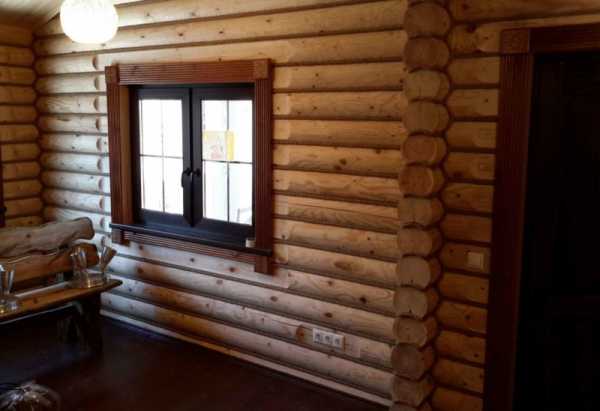

скрытая проводка в деревянном доме

Это дорогой и трудозатратный метод монтажа проводки. Кроме того, в случае неисправности прямого доступа к проводам нет, так как они скрыты внутри стен. Но, тем не менее, очень много застройщиков отдают предпочтение скрытому методу, так как не хотят портить интерьер проводами и электрощитками. Скрытую проводку чаще всего монтируют еще в процессе сборки стен дома. Провод прячут в оцинкованную или покрытую краской металлическую трубу.

Трассировка к приборам освещения, розеткам и выключателям делается в специальных отверстиях. Если говорить в целом, то прокладка проводки скрытым методом — очень дорогой и трудоемкий процесс, и оправдан он только с точки зрения эстетики. При монтаже скрытой проводки используются специальные материалы для обеспечения максимальной защиты от возгорания. Так, в перекрытиях дома кабель протягивают в трубе из негорючего пластика. Нужно учесть, что в процессе дальнейших работ и эксплуатации дома на трубу и кабель не должно оказываться механическое воздействие. Провода для электропроводки в деревянном доме внутри стен прокладывают также в заземленных металлорукавах или металлических трубах, которые обязательно должны быть окрашены.

Так как деревянные дома дают усадку, это обязательно нужно учитывать при прокладке скрытой электропроводки, чтобы бревна не повредили ее. Для этого проход кабеля в стенах обязательно делают через металлическую гильзу.Так как оба вышеописанных метода имеют свои плюсы и минусы, довольно часто используется их комбинация.

разметка расположения элементов проводки

После того, как готов проект, приступают к разметке трасс кабеля и точек расположения розеток, выключателей, светильников, и.т.д. Разметку нужно производить продуманно, тщательно и аккуратно, чтобы потом не пришлось исправлять или переделывать. Разметку нужно сделать так, чтобы в дальнейшем провода не мешали при установке мебели и бытовой техники. Довольно неплохо смотрится проводка, уложенная в кабель-каналы.

Для кабель-каналов нужно сразу купить нужное количество переходников, заглушек и тройников. Цена этих деталей довольно высока, однако экономить на них не рекомендуется, так как короба между собой плотно подогнать вряд ли получится. При выборе каналов в первую очередь нужно обращать внимание на толщину стенок и замки. Так, если монтировать провода в миниатюрный короб с тонкими стенками и двойным замком, то очень часто в процессе эксплуатации при открывании крышки замок ломается.

После этого, чтобы добавить кабель в канал, потребуется покупать новые детали и выполнять монтаж проводки и кабель-каналов заново. Чтобы открыть крышку и не повредить двойной замок, нужно использовать специальный инструмент, но электрики этим очень часто пренебрегают. Оптимальный вариант – короб с технологически выдержанной геометрией профиля, снабженный одинарным замком и имеющим толстые стенки.

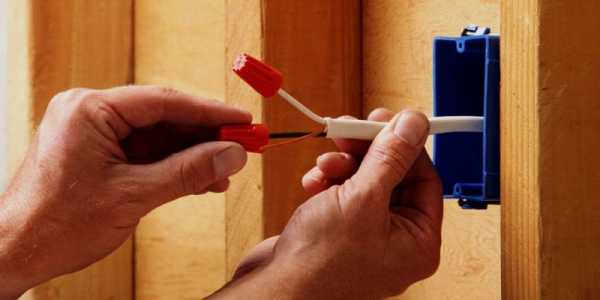

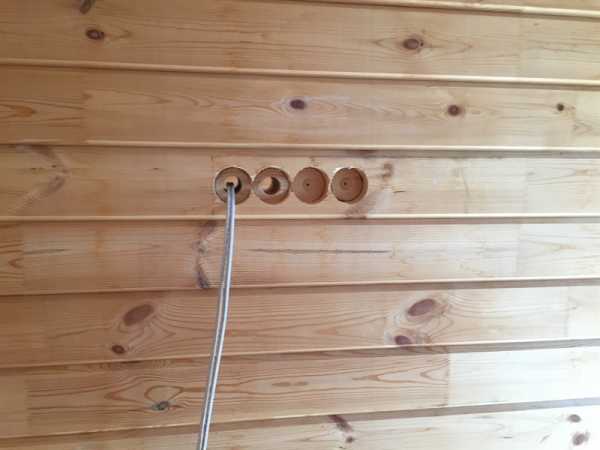

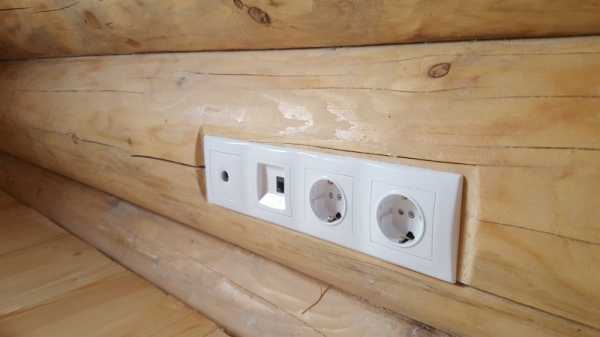

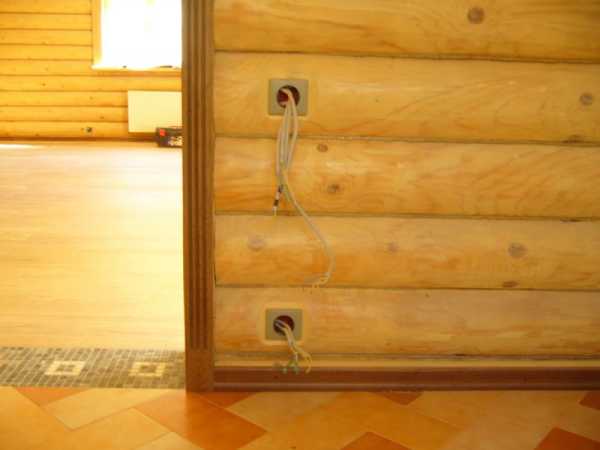

установка выключателей и розеток в доме из дерева

когда вся схема электропроводки изучена и произведена разметка трасс кабеля, приступают к установке розеток и выключателей. Вся электроарматура должна иметь металлическое основание для крепления к стенам и потолку, так как монтаж электрооборудования на металлическую основу является самым пожаробезопасным методом. Как только монтаж оборудования закончен, приступают к установке коробов для кабеля. Необходимо учитывать, что какой бы не был хороший глазомер у электрика, использовать строительный уровень все же нужно.

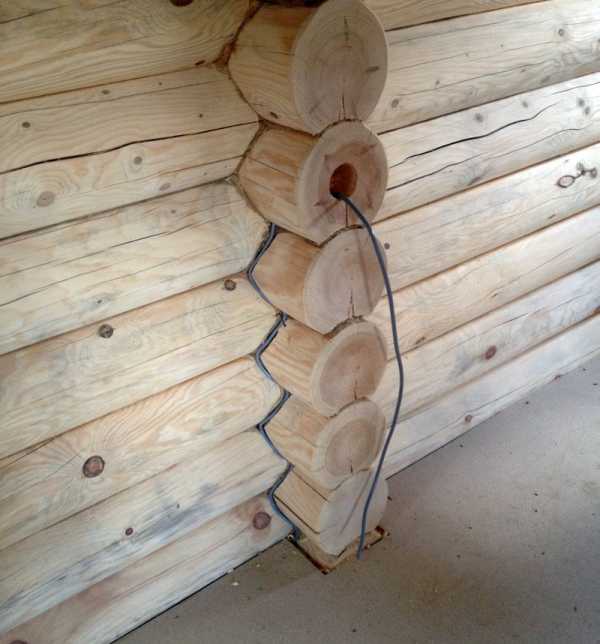

проход через стены и перекрытия

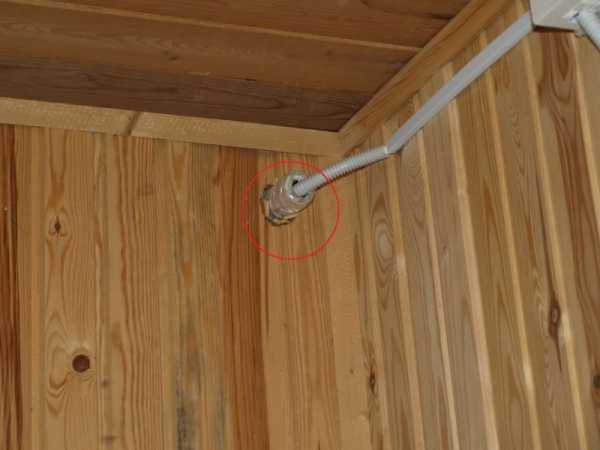

Все проходы кабеля через деревянные поверхности выполняются только через металлическую гильзу (проходная гильза). Сначала сверлят отверстие в стене или перекрытии, в него запускают гильзу таким образом, чтобы оба ее конца выступали за края не меньше чем на 1 см. Металлические гильзы имеют по краям пластиковые вставки, чтобы провод не повредился в процессе монтажа. Далее кабельный канал монтируют так, чтобы конец гильзы зашел в короб.

Кабель для деревянного дома – критерии выбора

Для электроснабжения частного деревянного дома рекомендуется покупать кабель с индексом «НГ» (негорючий) и обозначением «LS» (пониженное выделение дыма).

Провод должен соответствовать всем требованиям пожарной безопасности и обладать всеми необходимыми сертификатами качества. Сечение провода напрямую зависит от мощности работающего в доме электрооборудования. Чаще всего проектировщики указывают для освещения кабель 3 на 1.5 мм, а для розеток – 3 на 2.5 мм. Для электроплиты нужен будет кабель сечением не менее 6 мм. Экономить на кабеле, выбрав, например, более дешевый алюминиевый вместо медного, настоятельно не рекомендуется. Розеточные линии нужно рассчитать таким образом, чтобы в одной группе находилось минимальное количество розеток. Если, например, кабель от щитка прокладывается на группу из четырех розеток, то к этому кабелю больше ничего подключать нельзя.

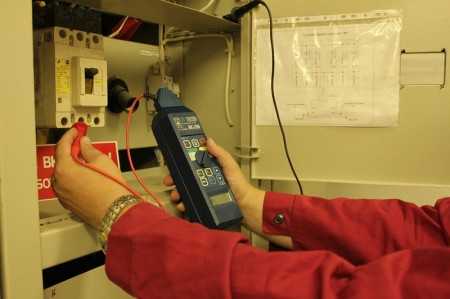

После того как монтаж электропроводки закончен, производят измерение сопротивления изоляции. Это необходимо для того, чтобы проверить, не повредилась ли изоляция кабелей в процессе монтажа. В целях безопасности, подобные операции необходимо проводить хотя бы раз в три года.

В заключение нужно отметить, что одна из главных ошибок неопытных мастеров состоит в заблуждении, что проводка в деревянном доме должна быть такой же, что и в кирпичном. Это заблуждение крайне опасно, так как все материалы для электропроводки в деревянном доме должны отличаться высокой степенью пожарной безопасности. Надеемся, что изложенный выше материал поможет избежать некоторых самых грубых ошибок в монтаже электропроводки в деревянном доме. Особенно это касается тех мастеров, кто решил сделать электропроводку в деревянном доме своими руками.
