Отопление двух домов одним котлом

Котлы отопления

Котлы отопления являются одной из самых дорогих частей системы отопления частного дома. Поэтому иногда встречаются схемы, позволяющие отапливать одним мощным котлом сразу два здания, которые находятся на небольшом расстоянии друг от друга. Технически котел отопления достаточной мощности легко справляется с подобной задачей, но некоторые особенности у таких систем все же имеются. Например, здания необходимо соединить трубами отопления, которые должны быть изолированы от наружного воздуха. Провести соединение можно как «по воздуху» так и под землей, в зависимости от особенностей местности. Подземное соединение более удобно (и более красиво с эстетической точки зрения), поскольку требует более простой теплоизоляции. Воздушное же проще строить, но мощность котла отопления при этом изменяться не будет.

Монтаж труб для второго этажа
Котельная майбес
Дровяное отопление

Отопление дома

Отопление домов

 проще всего реализовать, когда расстояние между ними минимально. В таких случаях не потребуются мощные насосы для перекачки воды от котла во второе здание, и значительно меньше расчетов. В тех случаях, когда расстояние значительно, лучше воспользоваться услугами проектной организации, чем оказаться в ситуации, когда оба дома не прогреваются из-за ошибок проектирования. Отопление домов одним котлом представляет собой обычную двухконтурную систему (внутри самих домов каждый контур может еще разделяться при большой площади), только с учетом дополнительной длины труб на соединение. Наши специалисты помогут вам с проектированием подобной системы отопления, даже если вы планируете объединить более двух зданий. Главное, чтобы в процессе соединений домов не пострадало основное отопление дома, иначе от системы будет больше вреда, чем пользы.

Распределительная котельная
Распределение контуров отопления
Отопление для отдельных домов

Отопление бани

Отопление бани

 от основного котла дома имеет свои особенности. Например, баня эксплуатируется при высоких температурах, которые в жилом доме совершенно ни к чему. Поэтому, чтобы защититься от сбоев в автоматике котла, необходим отдельный контур, даже если баня соприкасается с домом. Это необходимо, так как при розжиге печи в бане, отопление бани практически перестанет отдавать тепло, что резко повысит температуру обратной воды, что может повлечь за собой остывание дома. Кроме того, отопление бани нужно и в теплое время года, когда отопление в доме выключено. А включение одноконтурной системы начнет отапливать и дом, что в тридцатиградусную жару совершенно не к месту. Учесть все эти нюансы при создании общего отопления для двух зданий могут только очень квалифицированные проектировщики, которых мы с радостью вам предоставим.

www.xn----8sbcoarertfcan4b.xn--p1ai

Два отопительных газовых котла в доме

Комфорт большого дома во многом зависит от правильной организации отопительной системы. Сложности добавляют как физическая удалённость отапливаемых помещений, разбросанных по этажам, с разными по функциям и требующих различные температурные условия, так и разнообразие применяемых решений (радиаторы, тёплые полы).

Практичность и запас

Использование двух (или даже больше) котлов для отопления значительно повышает надёжность системы, придаёт домовладельцу уверенность и больший комфорт в экстренных ситуациях. При вынужденной остановке одного из котлов система продолжит работу, обеспечивая как минимум 50% расчётной мощности. Хотя подобное «самоуспокоение» и обойдется на 30-40% дороже. Два котла удобны и в том плане, что обслуживание каждого можно осуществлять без остановки всей системы. А сами запчасти для агрегатов меньшей мощности доступнее и дешевле.

Из плюсов парной системы стоит упомянуть об увеличении общего ресурса котлов. Ведь практика показывает, что только малую часть отопительного сезона котёл работает с загрузкой более 50%. Средняя же за отопительный сезон загрузка в нашем климате составляет не более 30-40%. Если котёл достаточно долго работает вполсилы, это приводит к снижению его рабочего ресурса. Потребляемая мощность в идеале должна соответствовать уровню примерно 80% от максимальной. В таком случае наилучшим решением может стать каскадное подключение нескольких «малых» котлов вместо одного мощного. При помощи такого подключения решается проблема оптимального соотношения мощности котельной и требований дома в тепле.

Каскад котлов обеспечивает работу котельной в необходимом диапазоне мощности независимо от времени года. Принцип работы подобной схемы прост. Суммарная требуемая нагрузка распределяется между двумя, тремя и более независимо контролируемыми котлами. Каждый из них представляет собой определённую «ступень» в общей производительности котельной. В определённый отрезок времени в работу последовательно включаются только те котлы, которые необходимы в данный момент и не более. При этом температурные условия здания только улучшаются, становятся более стабильными и комфортными. Каскад легко нивелирует влияние скачкообразного потребления, когда один из отопительных контуров задействован непостоянно (например, для обогрева бассейна, бани, теплицы и так далее). При резком повышении нагрузки в работу просто включается другой котёл. Это обеспечивает их работу в более щадящем режиме.

Соединение котлов в каскад при помощи электронного блока каскадного управления является комплексным решением и имеет большую эффективность. Блок каскадного управления оптимизирует работу системы и обеспечивает включение в зависимости от требуемой мощности только необходимого количества котлов. При работе с модулируемыми горелками блок каскадного управления стремится обеспечить работу котлов в оптимальном режиме пониженной мощности. Данный блок обеспечивает попеременную работу всех котлов и гарантирует, что каждый котёл проработает одинаковое количество часов.

Часто несколько котлов просто работают совместно на одну систему отопления через гидравлический разделитель («стрелку»). Этим обеспечивается гидравлический и температурный баланс первичного (котлы) и вторичного (нагрузка) контуров. Схема с гидравлической стрелкой позволяет присоединять любое необходимое количество котлов и зон отопления или тепловой нагрузки. То есть к ней без особых сложностей могут быть подключены и высокотемпературная зона отопления (радиаторы), и низкотемпературная (тёплые полы), и бойлер для горячей воды. Такая схема позволяет обойтись без использования дополнительных сложных блоков каскадного регулирования и не понижать температуру теплоносителя в системе отопления при пиковой (по запросу бойлера) потребности в горячей воде.

Два отопительных котла можно подключить и по упрощённой схеме, без дополнительных устройств и блоков. И использовать при этом встроенную погодозависимую автоматику котлов и автоматику приоритета ГВС только одного из котлов. При организации такой схемы следует обратить внимание на то, что каждый котёл по отдельности должен самостоятельно силами встроенного насоса обеспечить необходимую циркуляцию теплоносителя во всей системе отопления. Если это не представляется возможным, придётся вернуться к схеме с гидрострелкой и отдельным насосом во вторичном контуре системы отопления.

Начало: Устройство системы отопления дома Окончание: Ввод системы в эксплуатацию



domidei.ru

Подключение двух котлов в одну систему отопления — лучший вариант для непрерывного обогрева дома

Содержание статьи

От автора: здравствуйте, дорогие друзья! Система отопления дома с двумя котлами —одна из наиболее распространенных ситуаций. Газовый и электрический котлы обеспечивают домочадцам комфорт и не требует частого обслуживания, а твердотопливный помогает снизить расходы и уберечь семейный бюджет от лишних затрат.

Как правильно произвести подключение двух котлов в одну систему отопления, последовательно или параллельно, есть ли аналоги подключения других видов котлов, и по какому принципу будет происходить работа? На все эти вопросы постараемся ответить в сегодняшней статье.

Как сделать отопление двумя котлами

Создание контура для двух отопительных котлов связано с очевидным решением максимально использовать функциональность разноплановых видов систем обогрева частного дома. На сегодняшний день предлагаются несколько вариантов соединения:

  • газовый котел и электрический;
  • котел на твердом топливе и электричестве;
  • твердотопливный котел и газовый.

Перед тем как приступить к выбору и установке новой системы отопления, рекомендуем ознакомиться с краткими характеристиками работы совместных котлов.

Подключение электро- и газового котлов

Одна из самых простых в эксплуатации отопительных систем связана с объединением газового котла с электрическим. Существует два варианта подключения: параллельное и последовательное, но предпочтительным считается параллельное, так как можно проводить ремонт одного из котлов, замену и отключение, а также оставлять работать только один в минимальном режиме.

Такое подключение может быть и полностью закрытым, а в качестве теплоносителя применить обычную воду или этиленгликоль для отопительных систем.

Подключение газового и твердотопливного котлов

Наиболее сложный в техническом исполнении вариант, так как требует тщательной подготовки вентиляционной системы и помещения для габаритных и пожароопасных установок. Перед установкой ознакомьтесь с правилами установки отдельно для газовых и твердотопливных котлов, выбрав оптимальный вариант. Кроме этого, нагрев теплоносителя сложно контролировать в твердотопливном котле, и для компенсации перегрева требуется открытая система, при которой избыточное давление снижается в расширительном баке.

Важно: закрытая система при подключении газового и твердотопливного котлов запрещена и считается серьезным нарушением пожаробезопасности.

Оптимальных показателей работы двух котлов можно добиться с помощью многоконтурной отопительной системы, которая представляет собой два независимых друг от друга контура.

Подключение твердотопливного и электрокотла

Перед подключением оцените технические характеристики выбранного электрического котла и познакомьтесь с инструкцией. Производители выпускают модели для открытых и закрытых систем отопления. В первом случае лучший вариант — это ориентация на работу двух котлов на общий теплообменник, во втором можно легко подключить к уже работающему открытому контуру.

Двухтопливные отопительные котлы

Стремясь получить высокие показатели отопительной системы, избежать перебоев с напряжением в электросети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на большие размеры и солидный вес, комбинированные котлы исправно работают за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой применяются газ и дрова для нагрева теплоносителя, считается наиболее популярной и удобной, так как работает при открытой отопительной системе. Если вы стремитесь установить закрытую систему, то в бак универсального котла рекомендуется поставить дополнительный контур для системы обогрева.

Производителями отопительных котлов выпускается несколько видов двухтопливных комбинированных котлов:

  • газ с жидким топливом;
  • газ с твердым топливом;
  • твердое топливо с электричеством.

Твердотопливный котел и электричество

Одним из финансово обоснованных по цене и функционально удобных комбинированных котлов считается твердотопливный котел с электрическим нагревателем, позволяющим контролировать и регулировать температурный режим в доме. Благодаря использованию ТЭНов такие котлы имеют ряд достоинств и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном из видов твердого топлива. Вода, находящаяся в контуре, начинает нагреваться при горении загруженного сырья. Как только топливо прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать в отопительных системах аккумуляторы тепла. Внешне они представляют из себя емкость объемом от 1,5 до 2 метров кубических. Принцип работы: через аккумуляторную емкость проходят трубы контура и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию системе отопления. Благодаря аккумуляторам стабильно продолжительное время поддерживается температурный режим.

Подводя итоги, можно отметить, что для снижения расходов на обогрев частного дома, обеспечения бесперебойной и стабильной работы отопительной системы, установка двухтопливного котла — оптимальный и проверенный вариант.

Параллельное и последовательное подключение котлов

Планируя отопительную систему из двух и трех котлов, важно учесть положение основных и соединительных элементов. И дело не только в легкости эксплуатации и экономии пространства, но и в возможности провести ремонт локальных участков, профилактических работах и получении технически безопасной работы системы отопления. Выбор параллельного или последовательного подключения, создание технических схем позволяют тщательно продумать все нюансы установки оборудования и дополнительных элементов, длину и количество труб, их прокладку и места для штробления стены.

Параллельное подключение

Параллельное подключение используется для подключения газовых и твердотопливных котлов с объемом более 50 литров. Такой выбор обоснован, прежде всего, экономией теплоносителя и снижением нагрузки на систему.

Совет: прежде чем подсчитывать сэкономленные финансы, требуется учесть высокую стоимость подобных систем и установку, в комплексе с электрокотлом, дополнительного оборудования на контур: запорная арматура, расширительный бак — группа безопасности.

Отметим, что система параллельного типа может функционировать в двух режимах: ручном и автоматическом, в отличие от последовательной. Для того чтобы система работала только в ручном режиме, необходимо установить запорные вентили/шар-краны или врезную систему By-Pass.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется врезка сервопривода и дополнительного термостата, трехходового зонного вентиля для возможности переключения контура отопления с одного котла на другой. Такой вариант подсоединения уместен при отношении общего литража теплоносителя системы на 1кВт мощности котла.

Последовательное подключение

Целесообразность последовательного подключения оправданна, если используются встроенные в газовый котел расширительный бак и группа безопасности. При таком раскладе вы можете с наименьшими сложностями подсоединить отопительную систему.

С целью сэкономить на комплектующих и повысить функциональность при подключении электронного котла в паре с твердотопливным или газовым требуется учесть объем литража бака. Рекомендуется подсоединение при размерах до 50 литров.

Электрокотел можно подключать до и после газового котла, в зависимости от удобства и физической возможности врезки системы. Рекомендуется совершать врезку с учетом того, что циркуляционный насос будет находиться на «обратке» как одного, так и второго котла. Если в газовом котле используется циркуляционный насос, то оптимальным вариантом будет врезка сначала электрокотла, а потом газового.

Важно: использование группы безопасности и расширительного бака при подключении отопительной системы газового и электрокотла является ключевым моментом при врезке к действующему контуру.

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, на чем остановить свой выбор и как грамотно организовать увязку котлов в паре: последовательно или параллельно? Ответ будет разным в зависимости от ваших индивидуальных требований:

  • физические возможности помещения для установки двух котлов;
  • продуманная система вентиляции и канализации;
  • соотношение тепловых и энергетических параметров;
  • выбор типа топлива;
  • возможность контроля и профилактики над системой отопления;
  • финансовая составляющая при покупке котлов и дополнительных элементов.

Требования к помещениям с твердотопливным котлом

К помещениям с установленными котлами предъявляется ряд требований, прописанных в нормативных документах.

Требования к котельной:

  • объем котельной зависит от мощности котла: для котла мощностью до 30 кВт требуется площадь помещения 7,5 м2, с мощностью 60 кВт — 13,5 м2, с мощностью до 200 кВт — 15 м2;
  • котел с мощностью больше 30 кВт должен находиться по центру подготовленного помещения для лучшей циркуляции воздуха и максимальной рабочей эффектности;
  • пол, стены, перегородки и перекрытия в котельной необходимо выполнить из негорючих и огнестойких материалов, с использованием гидроизоляционных покрытий;
  • корпус котла устанавливается на фундамент или специальный постамент, выполненный из негорючих материалов;
  • для котлов с мощностью меньше 30 кВт возможно использование постамента из горючих материалов, но с использованием на нем стального листа;
  • основной запас топлива должен храниться в соседнем помещении;
  • дневной запас топлива может храниться на расстоянии 1 и более метра от котла;
  • обеспечение вентиляции.

Требования к помещениям с газовыми котлами

Требования к котельным с газовым аппаратом сфокусированы вокруг продуманной вентиляции и мощности котла. При мощности меньше 30 кВт можно установить отопительную систему в любой нежилой комнате, где оборудована система циркуляции воздуха. Если вы используете сжиженный газ, то котел может занять место в подвальном или цокольном помещении.

Сложнее всего с котлами мощностью больше 30 кВт, для них требуется отдельное помещение с высотой потолка не меньше 2,5 м и площадью 7,5 м2. Для кухни с функционирующей газовой плитой потребуется площадь от 15 м2.

Решив объединить два котла в единую систему отопления, вы однозначно выигрываете. В результате потраченных усилий и финансовых составляющих можно снизить расходы, уберечь семейный бюджет от лишних затрат и обеспечить бесперебойную работу отопительной системы. Надеемся, что внесли ясность в вопрос подключения двух котлов и помогли принять верное решение. До новых встреч на страницах нашего сайта!

seberemont.ru

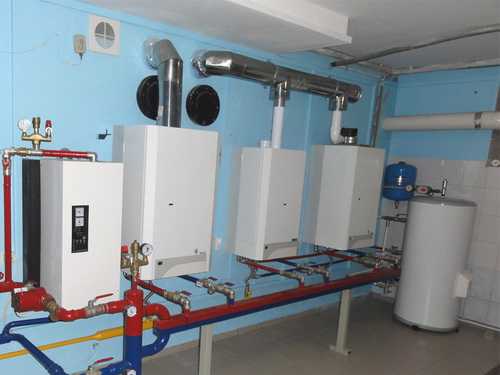

Размещаем 2 котла в котельной – плюсы и минусы

Давайте, начнем с того, что в современном доме, расположенном с средней полосе, должно быть 2 котла. Даже не обязательно 2 котла, но два независимых источника тепловой энергии – это точно.

Сегодня же рассмотрим, как подключить 2 и более теплогенератора в единую систему отопления и как их связать. Почему пишу про 2 и более единицы теплового оборудования? Потому что может быть более 1 основного котла, например, два газовых котла. А также может быть более 1 резервного котла, например, на разных видах топлива.

Рассмотрим сначала схему, при которой у нас имеется два и более теплогенератора, которые являются основными и, отапливая дом, работают на одинаковом топливе.

Это, обычно, газовые котлы на магистральном газе, которые соединяют в каскад для того, чтобы отапливать помещения от 500 кв.м. общей площади. Достаточно редко соединяют вместе для основного отопления котлы на дизельном топливе или твердотопливные котлы.



Речь идет именно про основные теплогенераторы, и про отопление жилых помещений. Ибо каскадные и модульные котельные для отопления больших промышленных помещений могут включать в себя «батареи» угольных котлов или мазутных в количестве до одного десятка.

Итак, как уже говорилось выше, основные котлы подключаются в каскад, когда второй идентичный котел или чуть меньшей мощности дополняет собой первый теплогенератор.

Обычно в межсезонье и небольшие морозы работает первый в каскаде котел. В морозы или при необходимости быстрого догрева помещений к нему в помощь подключается второй котел в каскаде.

В каскаде основные котлы подключаются последовательно, чтобы второй котел догревал воду, нагретую первым теплегенератором. При этом, естественно, в этой связке есть возможность изолировать каждый котел и байпас, позволяющий пустить воду в обход изолированного котла.

В случае неполадок любой из теплогенераторов можно отключить и ремонтировать, в то время как второй котел будет исправно греть воду в системе отопления.

Системе этой особенной альтернативы нет. Как показывает практика, лучше и надежнее иметь 2 котла мощностью по 40 квт, чем один котел мощностью в 80 квт. Это позволяет проводить ремонт каждого отдельного котла без остановки системы отопления.

А также позволяет каждому из котлов работать на своей полной мощности при необходимости. В то время как 1 котел большой мощности работал бы только в половину мощности с малым КПД и повышенным тактованием.

Параллельное подключение котлов – плюсы и минусы

Основные котлы мы рассмотрели выше. Теперь рассмотрим подключение резервных котлов, которые должны быть в системе любого современного дома.

Если резервные котлы подключены параллельно, то у этого варианта есть свои плюсы и минусы.

Плюсы параллельного подключения резервных котлов следующие:

  • Каждый котел можно независимо друг от друга подключать и отключать от системы отопления.
  • Можно заменять каждый теплогенератор на любое другое оборудование. Можно экспериментировать с настройками котлов.

Минусы параллельного подключения резервных котлов:

  • Придется больше работать с обвязкой котлов, больше паять полипропиленовые трубы, больше варить стальные трубы.
  • Как результат, больше уйдет материалов, труб и фитингов, и запорной арматуры.
  • Котлы не смогут работать вместе, в единой системе, без использования дополнительного оборудования – гидрострелки.
  • Даже после использования гидрострелки остается необходимость сложной настройки и согласования такой системы котлов по температуре подачи воды в систему, и подачи воды из обратки в котлы.

Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.

Последовательное подключение котлов – плюсы и минусы

В случае последовательного подключения двух и более котлов, они будут работать так же, как основные котлы, подключенные в каскад. Первый котел будет нагревать воду, второй котел будет ее догревать.

В этом случае первым стоит поставить котел на самом дешевом для вас виде топлива. Это может быть дровяной, угольный или котел на отработанном масле. А за ним может в каскаде стоять любой резервный котел – хоть дизельный, хоть пеллетный.

Основные плюсы параллельного подключения котлов:

  • В случае работы первым твердотопливного котла, теплообменники второго котла будут играть роль своеобразного гидравлического разделителя, смягчая воздействие на всю систему отопления.
  • Второй резервный котел можно включать для догрева воды в системе отопления в самые морозы.

Минусы при использовании параллельного способа подключения резервных теплогенераторов в котельной:

  • Более длинный путь воды через систему с большим количеством поворотов и заужений в соединениях и фитингах.

Естественно, нельзя напрямую пускать подачу от одного котла во вход другого. В этом случае вы не сможете отсоединить ни первый, ни второй котел, в случае необходимости.

Хотя с точки зрения согласованного нагрева котловой воды этот способ как раз будет самым эффективным. Его можно реализовать, если смонтировать обходные байпасные петли для каждого котла.

Параллельное и последовательное подключение котлов – отзывы

А вот и пара отзывов про параллельное и последовательное подключение теплогенераторов в системе отопления от пользователей:

Антон Кривозванцев, Хабаровский край: У меня стоит электрокотел Руснит, он основной и греет всю систему отопления. Руснитом я доволен, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, я сам его поменял, там всех делов на 30 минут с перекуром.

К нему в пару подключен котел КЧМ-5, в который я встроил пеллетную горелку Пеллетрон-15. Знатный получился паровоз, отлично греет и самое главное, автоматизация процесса почти такая же, как у автоматического пеллетного котла.

Эти 2 котла работают у меня в паре, один за другим. Ту воду, что не нагрел Руснит, за ним греет КЧМ-5 и горелка Пеллетрон-15 на пеллетах. Система получилась такая, какая надо.

Есть еще один отзыв, теперь уже про параллельное подключение 2 котлов в котельной:

Евгений Скоморохов, Москва: Мой основной котел – Виадрус Геркулес 22, работает в основном на дровах. Мой резервный котел – самый обычный ДОН, который включен в систему с первым параллельно. Он редко когда разжигается, да и вообще, достался мне в наследство вместе с купленным домом.

Но 1 или 2 раза в году, в январе, приходится затапливать и старый ДОН, когда вода в системе почти закипает, а в доме все равно холодновато. Это все по причине плохого утепления, не до конца еще закончил утеплять стены, да и перекрытия чердачные хорошо бы получше утеплить.

Когда до конца будет сделано утепление, думаю, старый котел ДОН вообще не буду растапливать, но оставлю его как резервный.

Если у вас есть комментарии к этому материалу, прошу вас писать их в форму комментариев, размещенную внизу.

kotlobzor.ru

Как грамотно установить два котла в системе отопления?

Создание контура обогрева, в котором два котла в системе отопления работают как по одному, так и вместе, связано со стремлением обеспечить резервирование или уменьшить затраты на отопление. Совместная работа котлов в объединенной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Совместная работа газового и электрокотла

Объединение в одном контуре газового котла с электрокотлом, в результате которого создается система отопления с двумя котлами, может быть реализована достаточно просто. Возможно как последовательное, так и параллельное включение. При этом параллельное подключение предпочтительнее, т.к. можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя можно применить этиленгликоль для систем отопления или обычную воду.

Совместная работа газового и твердотопливного котла

Это самый сложный вариант для технического воплощения. В твердотопливном котле чрезвычайно трудно контролировать нагрев теплоносителя. Обычно такие котлы работают в открытых системах, и избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел к закрытому контуру нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на батареи отопления и на общий теплообменник с котлом на твердом топливе и с открытым расширительным баком. Для помещения, в котором установлены оба котла необходимо выполнение требований, как для газовых, так и для твердотопливных котлов

Совместная работа твердотопливного и электрокотла

Для такой системы отопления принцип работы зависит от типа электрического котла. Если он предназначен для открытых систем отопления, то его можно запросто подключить к действующему открытому контуру. Если же электрический котел предназначен только для закрытых систем, то лучшим вариантом будет – совместная работа на общий теплообменник.

Двухтопливные отопительные котлы

Для увеличения надежности отопления и для исключения перебоев в работе системы обогрева применяют котлы отопления двухтопливные, работающие на разных видах топлива. Изготовляются комбинированные котлы только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Наиболее популярная схема – применение газа и дров для нагрева теплоносителя. Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в бак универсального котла иногда устанавливается дополнительный контур для системы обогрева.

Существует несколько видов двухтопливных комбинированных котлов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Один из популярных комбинированных котлов – твердотопливный котел с установленным электрическим нагревателем. Этот агрегат позволяет стабилизировать температуру в помещении. Такой комбинированный котел благодаря применению ТЭНов приобрел массу положительных качеств. Рассмотрим, как работает система отопления в такой комбинации.

При зажигании топлива в котле и при подключении котла к электрической сети сразу же начинают работать ТЭНы, которые греют воду. Как только разгорается твердое топливо, теплоноситель быстро нагревается и достигает температуры срабатывания термостата, который отключает электрические нагреватели.

Комбинированный котел работает только на твердом топливе. После прогорания топлива вода начинает остывать в контуре отопления. Как только ее температура достигнет порога срабатывания термостата, то он снова включит ТЭНы для нагрева воды. Такой циклический процесс позволит поддержать равномерную температуру в помещениях.

Для оптимизации контуров обогрева были придуманы аккумуляторы тепла в системах отопления, которые представляют собой емкость большого объема от 1,5 до 2,0 м3. Во время работы котла большой объем воды нагревается от проходящих через аккумуляторную емкость труб контура, а после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру довольно продолжительное время.

Чтобы в зимнее время избежать критических ситуаций, снизить расходы на отопление и обеспечить его надежность, многие владельцы предпочитают либо монтаж системы с двумя котлами на разном топливе, либо устанавливают универсальный двухтопливный котел. Эти варианты отопления имеют определенные преимущества и недостатки, но свою главную задачу – стабильное и комфортное отопление — они обеспечивают в полной мере.

spetsotoplenie.ru

Отопление дома твердотопливным и электрическим котлом

Отопление дома твердотопливным котлом обходится не дорого. Но оно хлопотное. Электричество, наоборот подороже, но самое комфортное из всех видов энергоносителей.

Твердотопливный котел неплохо дополнить электрическим, что позволит намного упростить обслуживание отопления в доме и удобство проживания. Можно будет не просыпаться ночью для поддержания обогрева твердым топливом, а также покидать дом на длительное время без замораживания здания, или же просто поддерживать тепло электричеством, когда некогда заниматься дровами.

Желательно оформить «ночной тариф» электроснабжения, который значительно дешевле дневного.
Тогда автоматизированный электрический котел сможет разогревать дом ночью, а не только поддерживать температуру.

В общем, отопление двумя котлами – твердотопливным и электрическим – удобная схема, которая набирает популярность.

Остается разобраться, как сделать обогрев жилища с помощью двух теплогенераторов — твердотопливного и электрического, как правильно подключить, какая автоматизация потребуется, чтобы работа агрегатов была согласованной и поочередной.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка.

Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм., обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.

Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.

Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.

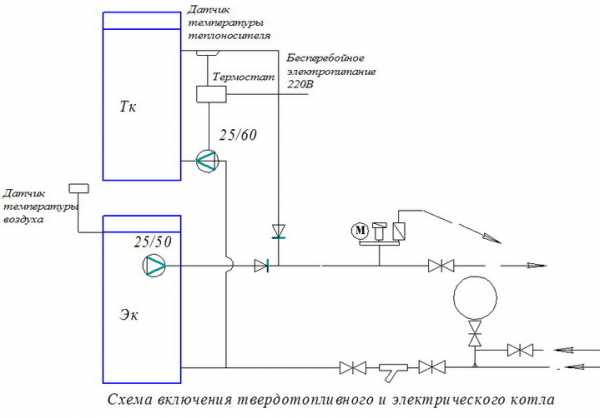

Схема подключения, обратные клапаны

Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.

Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.

Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.

На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.

Средства автоматики

Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.

Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.

При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.

Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.

Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.

Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).

Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.

Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.

teplodom1.ru
