Как сделать отопление в двухэтажном доме с тёплым полом: двухтрубная система

Мы расскажем о том, каким образом к котлу можно подключить ещё один радиаторный контур, скажем, контур второго этажа здания, а также рассмотрим, как подключить контур тёплого пола.

1. Подключение радиаторного контура

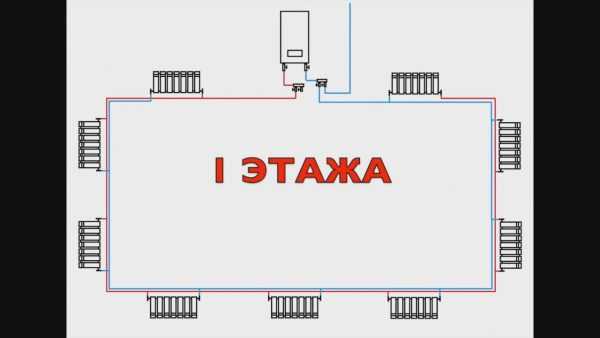

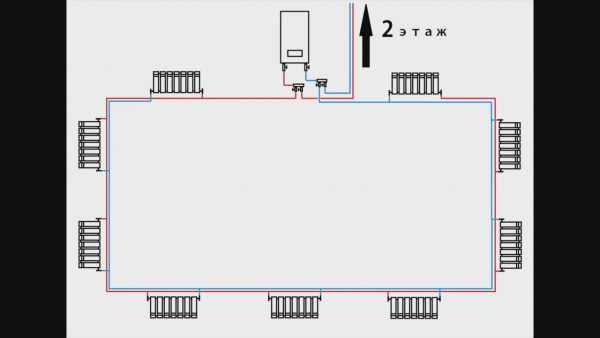

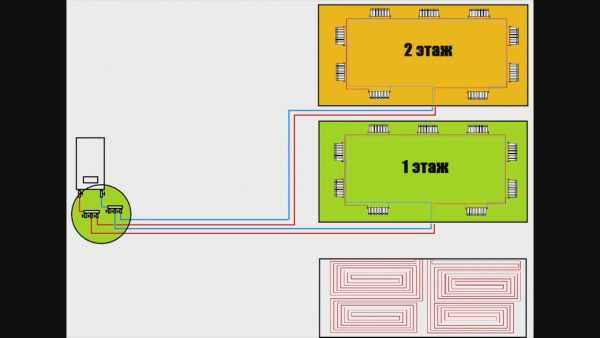

После котла два контура разделяются при помощи коллекторов на подаче и обратке, а уже к коллекторам подключаются радиаторные контуры первого и второго этажа.

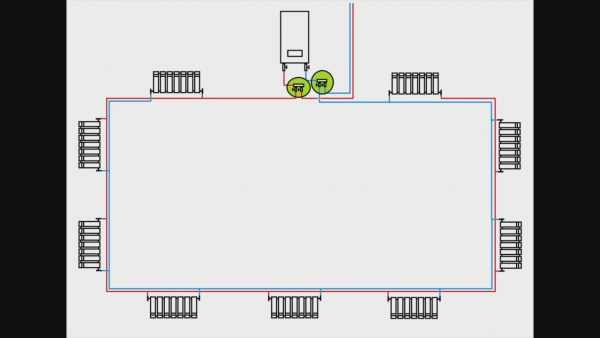

Не забывайте ставить запорную арматуру непосредственно в самих коллекторах.

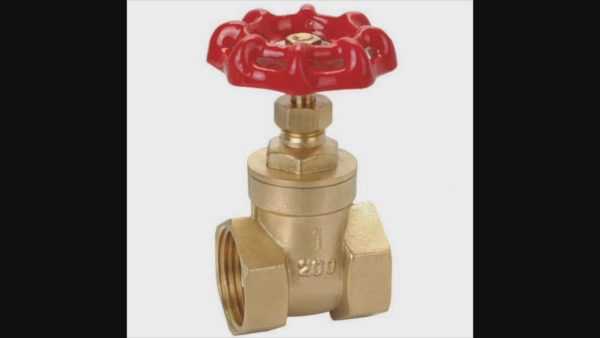

Рекомендуем ставить не шаровые краны, а вот такие задвижки:

Так как мы имеем два радиаторных контура первого и второго этажа, этими задвижками можно без проблем производить балансировку.

Обычно приходится поджимать второй этаж. Давайте подробнее рассмотрим, какую там нужно применять схему.

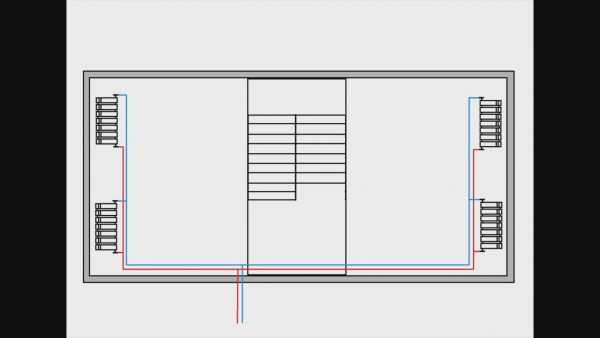

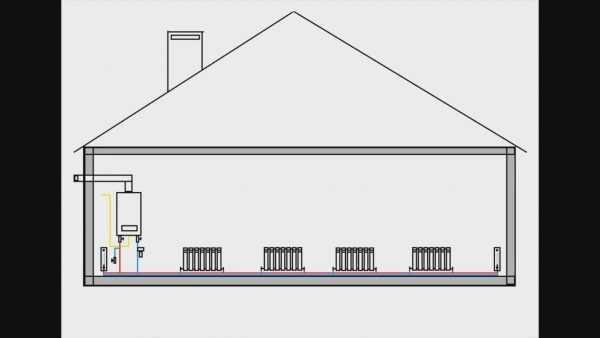

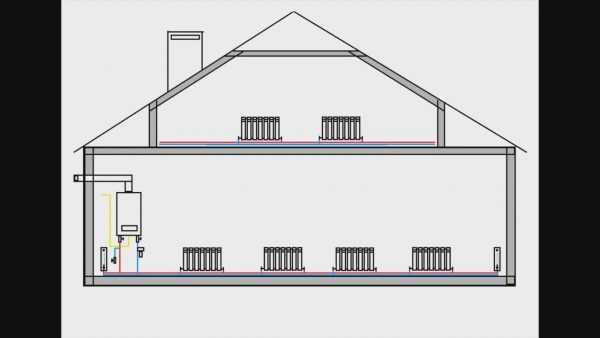

Допустим, в доме мансарда, и туда нужно провести отопление, при этом можно подключить только два или четыре радиатора. В таком случае нет никакого смысла строить схему Тихельмана, достаточно провести подачу и обратку с первого этажа и применить обычную двухтрубную систему.

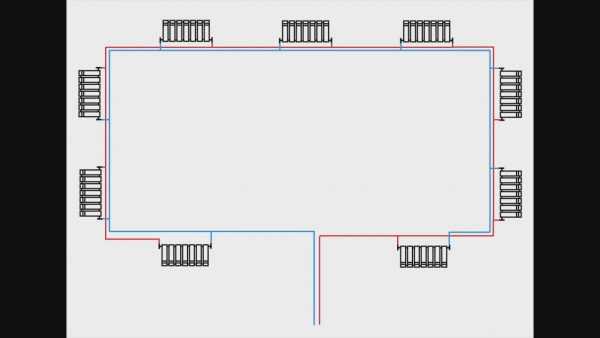

В итоге получились два небольших контура. При таком подключении всё будет неплохо работать. Но если полноценный второй этаж и много радиаторов, расположенных по всему периметру этажа, то в этом случае стоит подключить радиаторы по схеме Тихельмана.

Мы получаем ту же схему подключения, что и на первом этаже.

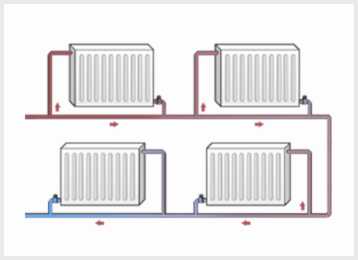

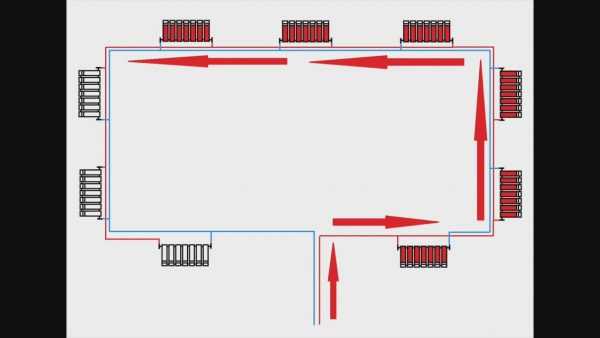

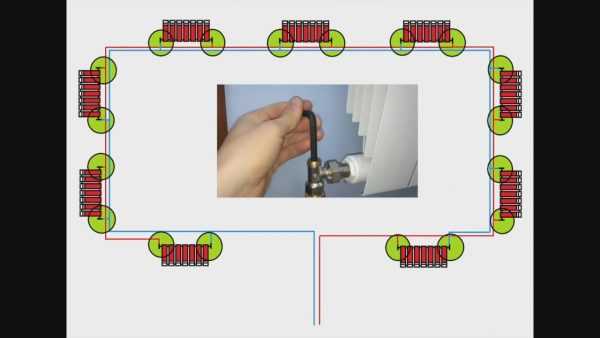

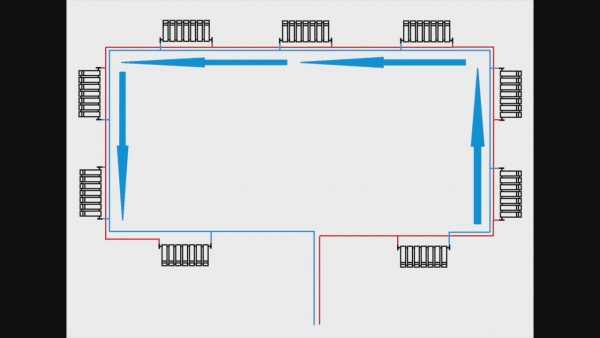

Весь теплоноситель двигается в одном направлении – и подача, и обратка. При этом не нужно производить балансировку на самих радиаторах.

Все радиаторы греют одинаково на 100% своей мощности.

2. Как подключить тёплый пол к системе

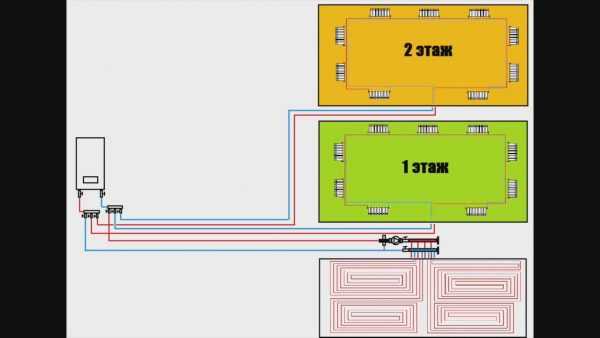

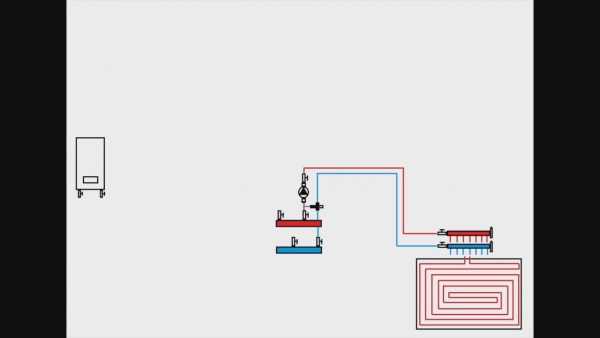

Тёплый пол подключается отдельным третьим контуром, и коллектора придётся устанавливать уже на три выхода.

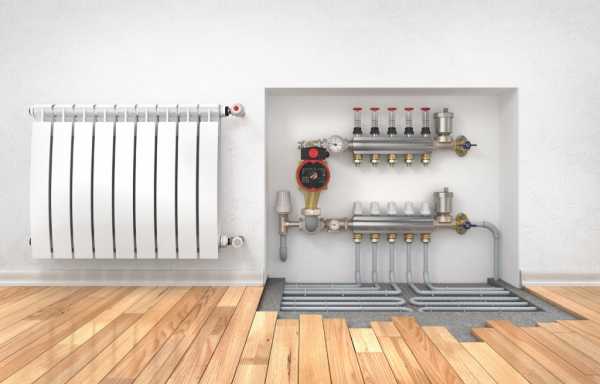

Ещё для обвязки тёплого пола потребуется коллектор, отдельно циркуляционный насос и смесительный узел. В итоге получилась вот такая схема подключения трёх отдельных контуров.

Если дом достаточно большой, первый этаж имеет площадь больше 100 м², есть вероятность, что встроенный циркуляционный насос в котле не справится и не обеспечит нормальную циркуляцию для всей системы отопления.

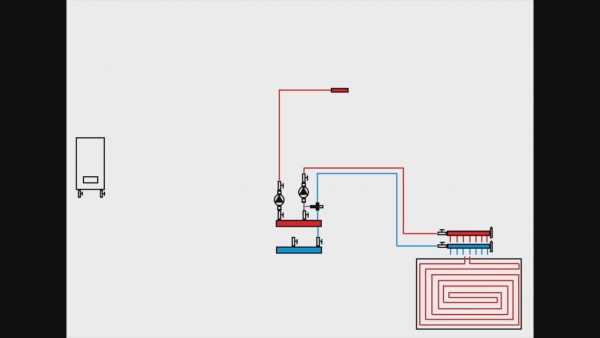

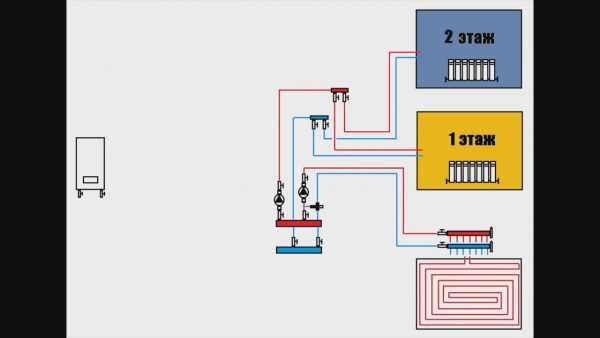

Тогда придётся заменить обвязку котла. Посмотрите, как это лучше сделать. Для этого понадобятся распределительные коллектора на подаче и на обратке. В начале подключаем к коллектору контур тёплых полов со своим смесительным узлом.

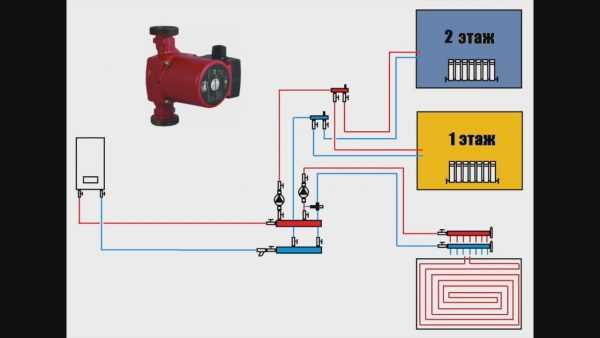

Затем на коллектор устанавливается второй циркуляционный насос, к нему мы устанавливаем на подаче коллектор на два выхода.

Так же ставим на обратку.

К этим коллекторам подключаем контура первого и второго этажа.

Таким образом, мы на отдельный циркуляционный насос подключили два радиаторных контура. Далее мы их подключаем к котлу. Получается вот такая схема:

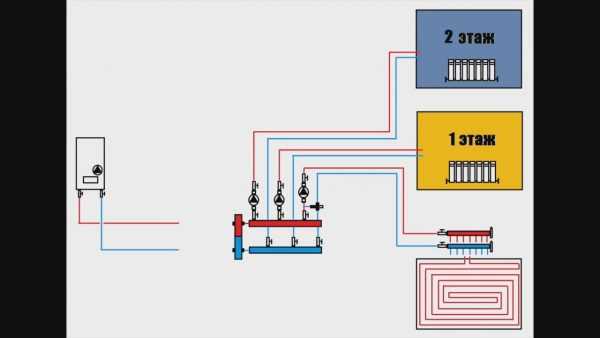

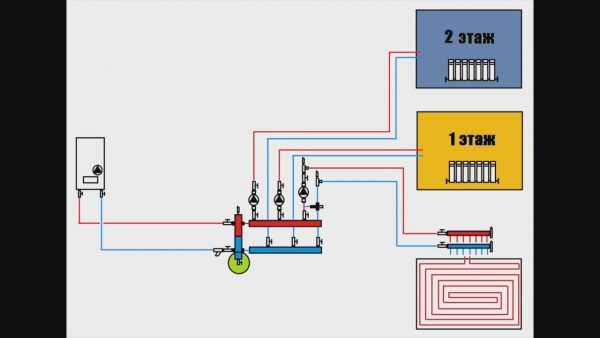

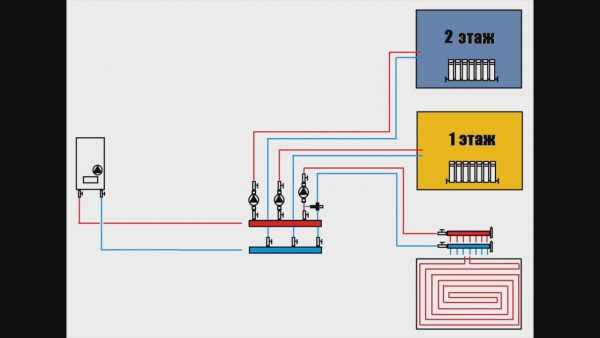

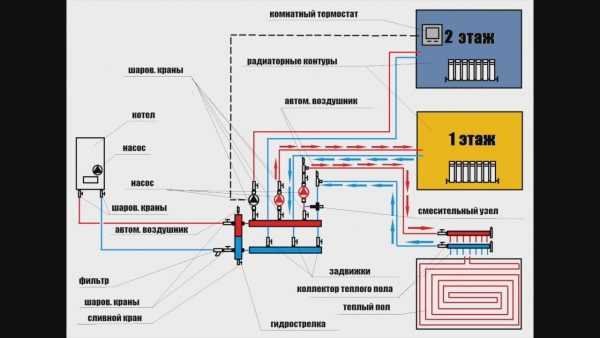

Получилось три циркуляционных насоса – два на распределительном коллекторе и один в котле. Между ними может возникнуть конфликт. Они могут мешать нормальной работе системы, поэтому стоит установить байпас между котлом и распределительным коллектором.

За счёт встроенного байпаса получается нулевая разница давлений между подачей и обраткой. Не забывайте ставить на коллекторах задвижки для балансировки системы и дополнительные автоматические воздухоотводчики на самих коллекторах.

Если площадь второго этажа тоже больше 100 м², то второй этаж лучше подключить на отдельный циркуляционный насос.

Если до этого был установлен байпас между котлом и распределительным коллектором, лучше поставить маленькую гидрострелку.

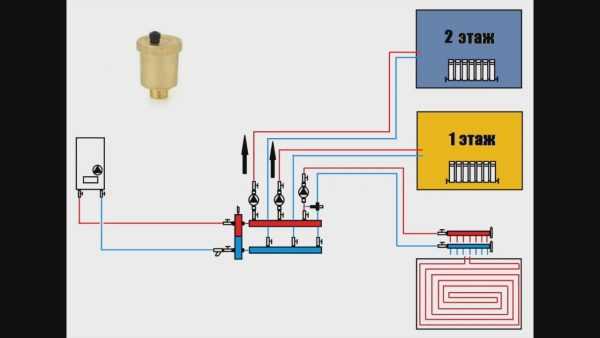

Всё подключаем обратно к котлу, ставим шаровые краны с накидными гайками и фильтры на обратке, а также автоматический воздухоотводчик на саму гидрострелку.

В некоторых случаях автоматический воздухоотводчик требуется установить ещё и на самих контурах после распределительного коллектора. Если у вас трубы после распределительного коллектора сразу идут вверх, воздухоотводчик можно и не ставить, но если трубы сразу идут вниз, лучше поставить автоматические воздухоотводчики на подачу и на обратку.

Установить их можно с помощью обычных тройников.

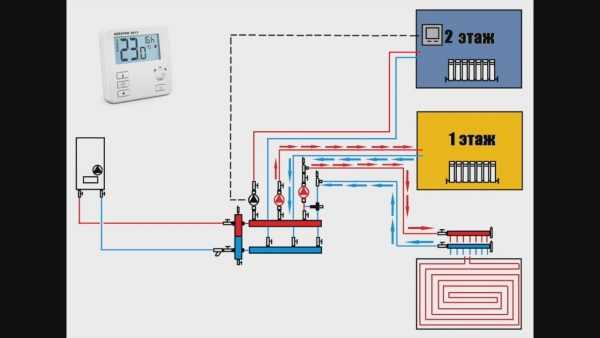

Не забывайте про сливной кран на гидрострелке. Таким образом, при данной схеме с гидрострелкой все насосы работают независимо друг от друга. Например, ранней осенью можно включить только контур тёплых полов, остальные контура будут отключены. Потом дополнительно можно включить радиаторный контур первого этажа. В насос радиаторного контура второго этажа можно дополнительно установить термостат, и насос будет сам включаться и отключаться в зависимости от заданной температуры.

В данной схеме применяется настенный котёл, но иногда приходится ставить напольный.

3. Вариант подключения этой схемы с напольным котлом

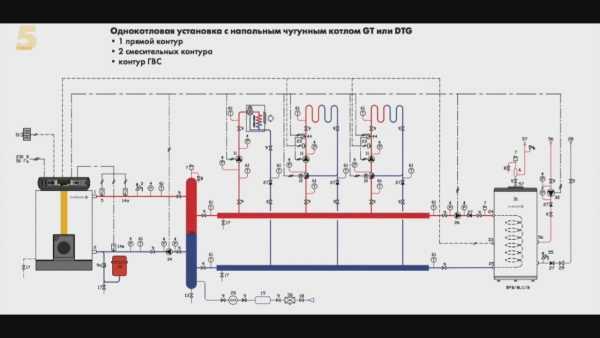

Обычно напольные котлы идут одноконтурные, только для отопления, без контура горячего водоснабжения. Эти котлы дополнительно приходится укомплектовывать циркуляционным насосом и расширительным баком.

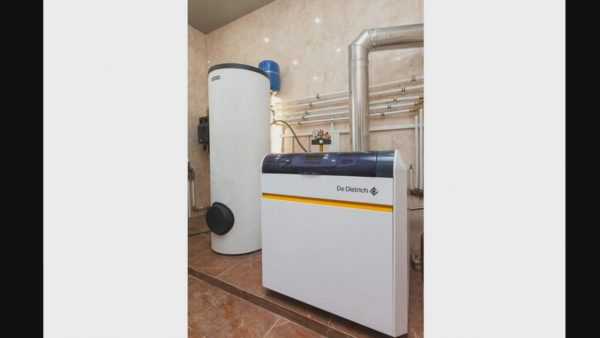

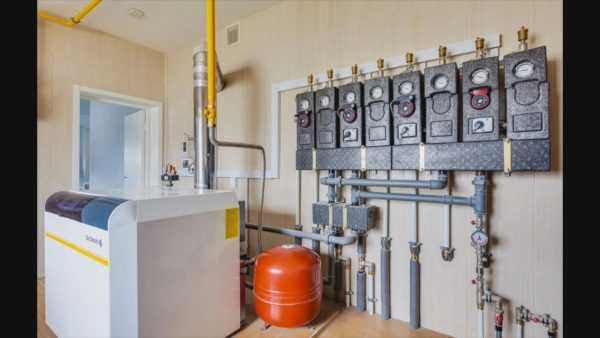

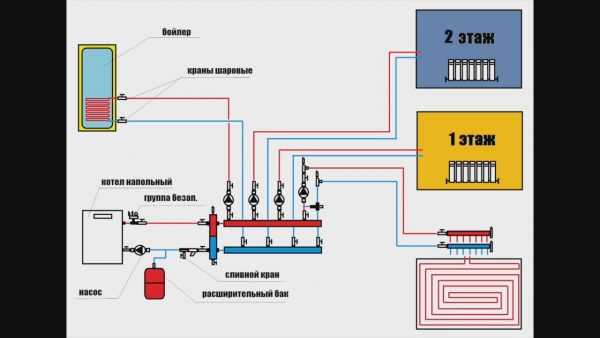

В 90% случаев к напольному котлу приходится ставить накопительный бойлер косвенного нагрева для горячей воды.

В этом случае необходима гидрострелка и распределительный коллектор с отдельными насосами.

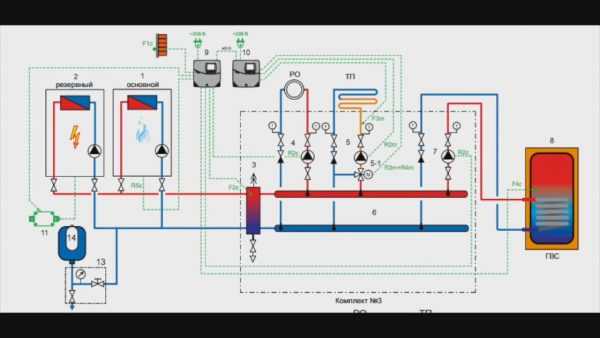

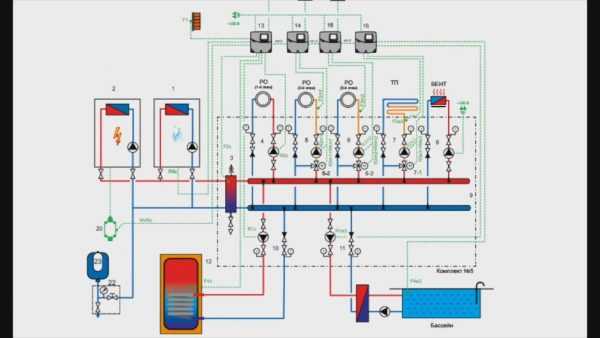

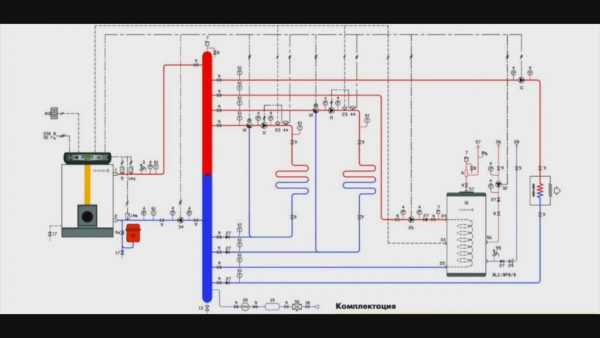

Можно добавить, что к готовой схеме можно очень подключить какой-нибудь резервный котёл. Таких схем имеется достаточно большое количество.

Уже многие инженерные компании предлагают готовые решения, у них тоже можно найти для себя какую-нибудь подходящую схему.

transkribator.guru

Схема отопления двухэтажного дома с теплым полом и радиаторами – разновидности

Отопление частного дома – одна из важнейших его систем. Чтобы выполнять свои задачи, она должна быть эффективной, экономичной и грамотно продуманной. Сегодня используется несколько разновидностей таких систем, и каждая из них имеет плюсы и минусы.

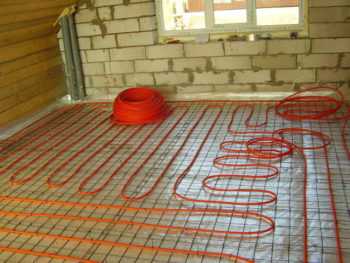

Теплый пол

Элементы отопительных систем

Система отопления двухэтажного дома состоит из таких составляющих:

• Котёл – это источник тепла, он работает от газа, угля, дров, электричества или твердого топлива. Однако чаще всего используются газовые котлы, т.к. они выгодны с экономической точки зрения. Их мощность рассчитывается исходя из площади помещения, на каждый квадратный метр необходимо 100 Вт мощности, при этом учитывают 15-20% запаса.
• Тепловой носитель – это заполнитель отопительных магистралей, чаще всего это вода, однако иногда используют антифриз.  Это оправданно, когда дом используется редко, потому что эта жидкость не замерзает.
• Трубопровод – разводка труб служит магистралью для подключения радиаторов к котлу. Чаще всего используется пластик, но в некоторых системах – например, гравитационных – применяется металл.

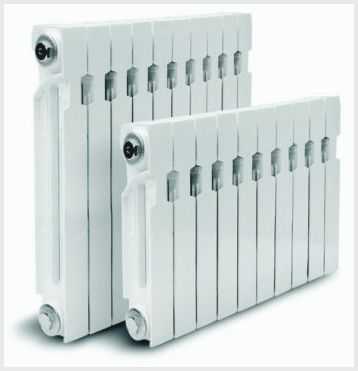

• Радиаторы – это главные элементы обогрева помещений. Они состоят из секций и изготавливаются из алюминия, металла или чугуна. Алюминиевые обладают наибольшим коэффициентом теплоотдачи.
• Насос – обеспечивает принудительную циркуляцию теплоносителя в системе.

Отопительная батарея

По своему типу схема бывает одноконтурной и двухконтурной. В первом случае котёл используется только для отопления. А во втором он также обеспечивает горячее водоснабжение.

Важно! Для эффективной работы проект отопления должен быть просчитан специалистами.

Разновидности систем отопления

Сегодня используется несколько систем отопления, каждая из которых имеет плюсы и минусы. Основное их различие – в реализации подключения радиаторов к котлу. Кроме того, многие схемы включают в себя использование тёплых полов, которые повышают комфортность и эффективность обогрева.

Ленинградка

Однотрубная система

Еще одно название такой схемы – ленинградка. Ее главная особенность заключается в использовании одной трубы для подключения батарей. Подача проходит через каждый из элементов, которые соединяются последовательно, а затем одна цельная труба возвращает теплоноситель к котлу.

Достоинства:

• простота реализации;
• экономия материалов;
• есть возможность реализовать естественную циркуляцию носителя.

Однако у ленинградки есть и недостатки:

• неравномерный прогрев радиаторов;
• сложности с подключением теплого пола;
• сложности с регулировкой;
• не рекомендуются для использования в двухэтажных домах.

Кроме того, при необходимости ремонта отдельных радиаторов придется останавливать и спускать всю систему, а это не очень удобно.

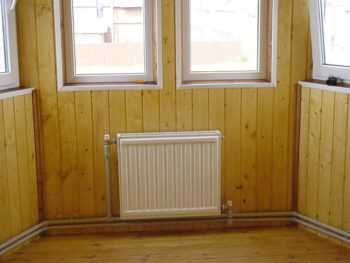

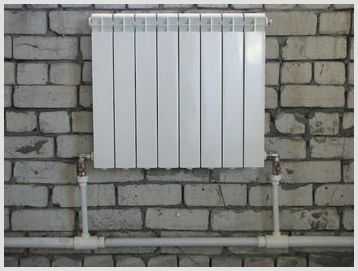

Подключение батареи

Двухтрубная система

Такой проект считается самым оптимальным и эффективным. В этом случае для организации отопления двухэтажных построек используются две магистрали:

• подача – по ней теплоноситель подается от котла к батареям;
• обратка – по этой трубе остывшая вода возвращается назад.

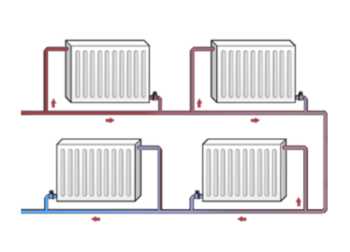

Радиаторы подключаются к трубам параллельно. Минусом такой схемы считается только высокий расход материалов по сравнению с однотрубной.

Достоинства двухтрубного варианта:

• возможность регулировки каждого радиатора по отдельности;
• высокая эффективность;
• возможность использования любых труб и радиаторов;
• легкое подключение теплого пола.

Кроме того, при использовании двухтрубной схемы температура всех батарей выравнивается. А это повышает КПД отопления.

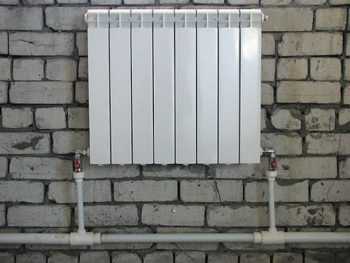

Использование двух труб

Естественная циркуляция

Принцип использования гравитационных систем основан на естественных законах физики. Разводка труб делается таким образом, чтобы теплоноситель в них передвигался естественно, без использования насоса.

Достоинства:

• энергонезависимость;
• простота монтажа.

Недостатки:

• необходимы трубы больших диаметров;
• затруднения с подключением теплого пола;
• сложности с регулировкой системы;
• низкая эффективность.

Поскольку такая схема подключения имеет массу недостатков, ее используют крайне редко. Чаще всего отдают предпочтение двухтрубной разводке с принудительной циркуляцией. Такая схема отопления двухэтажного дома с подключаемым теплым полом и радиаторами обеспечивает высокую эффективность обогрева и удобство использования.

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru

Схемы отопления для двухэтажного дома с теплым полом и радиаторами: особенности

17:05, 9 января 2018

Теплый пол Автор: admin

Теплоснабжение приватизированного дома – одна из очень важных его систем. Чтобы исполнять собственные задачи, она обязана быть эффектной, экономной и правильно продуманной. Сегодня применяется несколько вариантов систем такого типа, и каждая из них имеет преимущества, и недостатки.

Пол с подогревом

Детали систем отопления

Отопительная система дома в два этажа состоит из следующих составляющих:

• Котёл – это тепловой источник, он функционирует от газа, угля, дров, электричества или твёрдого топлива. Однако очень часто применяются газовые водогреи, т.к. они выгодны с точки зрения экономики. Их мощность рассчитывается если исходить из площади помещения, на каждый метр квадратный нужно 100 Вт мощности, при этом берут во внимание 15-20% запаса.
• Теплоноситель – это заполнитель отопительных магистралей, практически всегда это вода, однако часто применяют антифриз.  Это оправданно, когда дом применяется нечасто, так как эта жидкость не замерзает.
• Трубопровод – трубная разводка служит магистралью для подсоединения радиаторов к котлу. Очень часто применяется пластик, но в определенных системах – к примеру, гравитационных – применяется металл.
• Радиаторы – это основные детали обогревания помещений. Они состоят из секций и делаются из алюминия, металла или чугуна. Металлические владеют самым большим показателем отдачи тепла.
• Насос – обеспечивает циркуляцию принудительного типа носителя тепла в системе.

Батарея отопления

По собственному типу схема бывает одноконтурной и двухконтурной. В первом варианте котёл применяется только для отапливания. А в другом он также обеспечивает горячее водообеспечение.

Главное! Для производительной работы проект теплоснабжения обязан быть просчитан профессионалами.

Разновидности отопительных коммуникаций

Сегодня применяется несколько отопительных коммуникаций, любая из них имеет преимущества, и недостатки. Главное их отличие – в реализации подсоединения радиаторов к котлу. Более того, многие схемы в себя включают применение полов с подогревом, которые увеличивают уютность и результативность обогревания.

Однотрубная система разводки

Однотрубная система

Еще одно наименование такой схемы – однотрубная система разводки. Ее основная особенность состоит в применении одной трубы для подсоединения батарей. Подача идет через любой из компонентов, которые соединяются постепенно, а потом одна целостная труба возвращает тепловой носитель к котлу.

Хорошие качества:

• простота реализации;
• экономия материалов;
• имеется возможность осуществить конвективную циркуляцию носителя.

Однако у однотрубные системы разводки есть и недостатки:

• неодинаковый прогрев радиаторов;
• трудности с подключением пола с подогревом;
• трудности с регулировкой;
• не рекомендованы для применения в домах в два этажа.

Кроме того, если понадобится ремонта индивидуальных радиаторов придется останавливать и спускать всю систему, а это не слишком удобно.

Подключение батареи

Система из двух труб

Проект такого типа считается наиболее целесообразным и успешным. В данном варианте для организации теплоснабжения двухэтажных строений применяются две магистрали:

• подача – по ней тепловой носитель подается от котла к батареям;
• обратка – по этой трубе остывшая вода идет назад назад.

Радиаторы подсоединяются к трубам параллельно. Минусом такой схемы считается только высокий потребление материалов если сравнивать с однотрубной.

Хорошие качества двухтрубного варианта:

• возможность регулировки каждого радиатора в отдельности;
• большая эффективность;
• возможность применения любых труб и радиаторов;
• нетяжелое подключение пола с подогревом.

Кроме того, при применении двухтрубной схемы температура всех батарей ровняется. А это увеличивает КПД теплоснабжения.

Применение 2-ух труб

Конвективная циркуляция

Принцип применения гравитационных систем построен на природных законах физики. Трубная разводка выполняется так, чтобы тепловой носитель в них передвигался естественно, без применения насоса.

Хорошие качества:

• энергетическую независимость;
• легкость монтажа.

Недостатки:

• нужны трубы больших диаметров;
• сложности с подключением пола с подогревом;
• трудности с регулировкой системы;
• невысокая результативность.

Потому как данная схема подсоединения имеет массу минусов, ее применяют очень нечасто. Очень часто отдают предпочтение двухтрубной разводке с циркуляцией принудительного типа. Данная отопительная схема дома в два этажа с подключаемым полом с подогревом и радиаторами обеспечивает большую эффективность обогревания и удобство применения.

Комбинированные системы отопления

offthevylc.ru

Монтаж отопления двухэтажного дома в Краснодаре с теплым полом

Отопление двухэтажного дома теплыми полами

Помимо радиаторного отопления в доме может быть установлена такая система, как теплый пол, которая значительно комфорт вашей жизни. Но использовать теплый пол, как единственный источник тепла, тем более в большом двухэтажном доме, все-таки не желательно, так как достигнуть полноценного прогревания будет крайне проблематично. Мы рекомендуем прокладывать теплые полы в помещениях, где проблематично установить радиаторы, например, на мансардном этаже или в ванной комнате. Не менее важно предусмотреть теплые полы в комнатах с «холодным» напольным покрытием, например, в кухне, где чаще всего лежит плитка или в коридоре.

Отопление двухэтажного частного дома может отличаться не только по выбранным нагревательным элементам или наличию дополнительного насосного оборудования, но и по способу прокладки труб, по которым будем передвигаться теплоноситель. Это может быть однотрубная схема, при которой из котла выходит одна труба в качестве подающей горячий теплоноситель линии, и она же возвращается обратно к котлу вместе с остывшим теплоносителем. Однотрубная система отопления двухэтажного дома может быть выполнена двумя разными способами:

1. В первом случае подающая линия, выходя из котла, проходит по первому этажу и после последнего радиатора поднимается на второй, где также обвязываются все радиаторы, после чего обратная линия возвращается в котел. У такого способа реализации однотрубной системы отопления есть большой недостаток, который заключается в серьезном температурном перепаде теплоносителя. У теплообменника в котле происходит температурный шок из-за того, что на выходе температура теплоносителя очень высокая (порядка 80 градусов), а возвращается очень холодная «обратка» (порядка 35 градусов) – это очень губительно для котлов, например, чугунные теплообменники в напольных котлах могут лопнуть, а стальные деформируются.

2. Чтобы избежать большого перепада температур, необходимо разделить один большой контур двух этажей на два контура поэтажно. Но мало просто разделить отопление на два контура, чтобы теплоноситель циркулировал в нужном количестве, как по первому, так и по второму этажу, необходимо реализовать балансировку с помощью балансировочных вентилей и термометров, которые устанавливаются на обратной линии каждого из контуров. Система считается сбалансированной, когда температура обратной линии обоих контуров совпадает.

Двухтрубное отопление двухэтажного дома также может быть исполнено по двум сценариям.

Тупиковая двухтрубная система – ко всем радиаторам, установленным в доме, подается теплоноситель одинаковой температуры равный температуре подачи, но при этом наблюдается большой перепад температуры обратки — между первым и последним радиатором — за счет изменения скорости теплоносителя между первым и последующими радиаторами. Для того, чтобы избежать такого эффекта, необходимо производить балансировку радиаторов, устанавливая на обратку запорные радиаторные вентили.

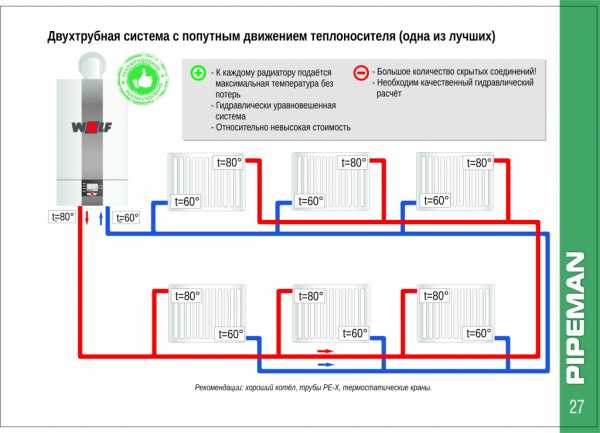

Двухтрубная система отопления двухэтажного дома может быть выполнена с попутным движением теплоносителя. Здесь также от котла отходит две трубы, каждая из которых выполняет свою функцию (одна подача, а вторая «обратка»), но в отличии от предыдущей схемы, здесь теплоноситель подающей и обратной линии двигаются в одном направлении.

Ни одна из систем, впрочем, как и двухтрубная с попутным движением теплоносителя, не отменяет установку на подающей линии терморегулирующего или термостатического вентиля, а на обратной линии запорного вентиля. Это очень пригодится в случае, если радиатор начнет подтекать или в доме будут производиться ремонтные работы. С помощью этих вентилей радиатор отрезается от всей системы, вы сможете слить воду и снять его, но вся остальная система при этом остается в рабочем состоянии, а значит в остальных комнатах будет по-прежнему тепло и уютно.

В условиях двухэтажного строительства, также рекомендуется устанавливать отдельно контур первого этажа и контур второго этажа с балансировкой.

Монтаж системы отопления двухэтажного дома

Установка отопительной системы всегда начинается с закрепления радиаторов под оконными проемами. К этому моменту стены дома уже должны быть подготовлены, то есть оштукатурены. После этого нужно приступать к разводке трубопровода, который будут подключены радиаторы. Если вы планируете укладку теплых полов, то для этого сейчас самое время. Поверх трубопровода радиаторного отопления прокладывается специальная терморегулирующая подложка, а уже поверх нее «улиткой» монтируется трубопровод теплых полов. Самый последний шаг – это монтаж котельного оборудования: установка котла и дымохода, через который будут отводиться продукты горения; подключение магистралей трубопровода к котлу, а также монтаж других инженерных систем, которые наверняка будут установлены у вас в доме, таких как, например, бойлер косвенного нагрева для обеспечения горячего водоснабжения.
