Содержание

схема без циркуляционного насоса, диаметр труб для отопления с естественной циркуляцией, как сделать

Содержание:

Чтобы в построенном загородном доме можно было жить в любое время года, он нуждается в качественном отоплении. Среди большого разнообразия отопительных приборов подчас бывает сложно определиться, что именно нужно в той или иной ситуации. Одним из самых простых вариантов, которые возможно обустроить самостоятельно, является система отопления без насоса, то есть с естественным типом циркуляции теплоносителя. Именно о таком типе отопления мы и расскажем далее в материале.

В каких случаях без насоса можно обойтись

Движение теплоносителя внутри отопительного контура происходит под воздействием законов физики. Это значит, что нагреваясь, жидкость поднимается вверх, а по мере остывания – вновь опускается, обеспечивая тем самым обогрев помещения.

Более всего система отопления без циркуляционного насоса востребована именно в загородных домах и на дачах, поскольку в условиях пригорода электроснабжение не всегда бывает стабильным или отсутствует вовсе. В связи с этим оборудование отопления с принудительным типом циркуляции нецелесообразно.

Примечательно, что отопление с естественной циркуляцией теплоносителя вполне возможно обустроить самостоятельно. К тому же, такой системой очень удобно пользоваться.

Строение и разновидности систем с естественным типом циркуляции

Обычно схема отопления без насоса включает перечень обязательных компонентов:

нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;

трубы, образующие контур, по которому будет двигаться вода в системе;
батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.

Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Отопление с водой в качестве теплоносителя

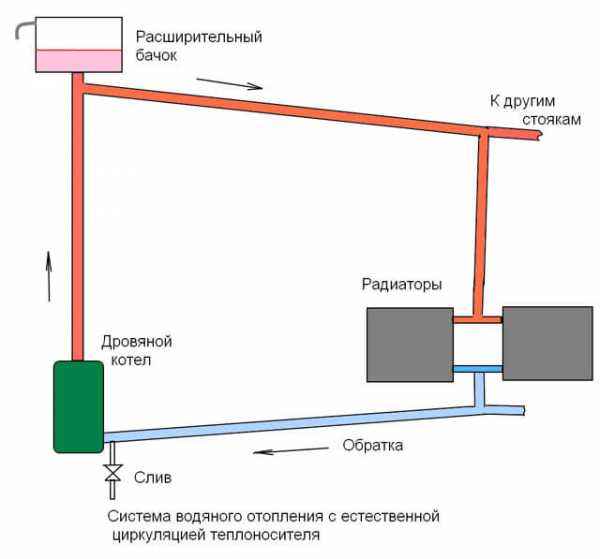

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

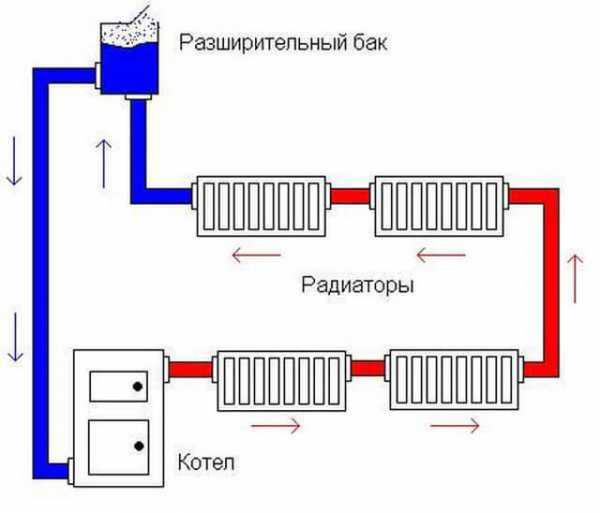

Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.

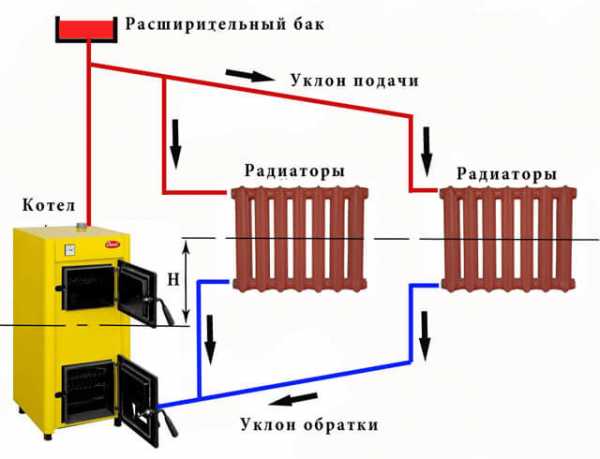

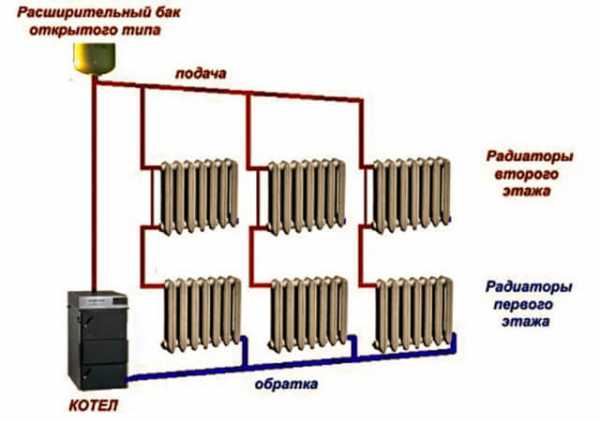

Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Стоит отметить, что определяясь, как сделать отопление без насоса, учитывайте свои практические навыки, а также финансовые возможности для приобретения расходников.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
клапан для выпуска пара в систему отопления;
трубопровод;
отопительные радиаторы.

Обратите внимание, что паровой тип отопительной системы эксплуатируется в условиях очень высоких температур, поэтому применять пластиковые трубы для выполнения трубопровода категорически нельзя.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.

В целом схема установки выглядит так:

Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
Далее устанавливают теплогенератор, то есть выбранный котел.
Монтируют расширительный бак.
Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.

Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

Котел должен быть расположен в самой нижней точке системы.
Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
Поворотов в трубопроводе должно быть как можно меньше.
Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.

teplospec.com

Отопление в частном доме из полипропиленовых труб своими руками

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Чтобы сэкономить деньги на услугах специалистов, можно установить отопление в частном доме из полипропиленовых труб своими руками. Такой подход поможет самому контролировать все рабочие процессы. В результате получится не только сэкономить, но получить действительно надежные гарантии качества.

Самостоятельно можно точно выполнять наиболее ответственные операции

Содержание статьи

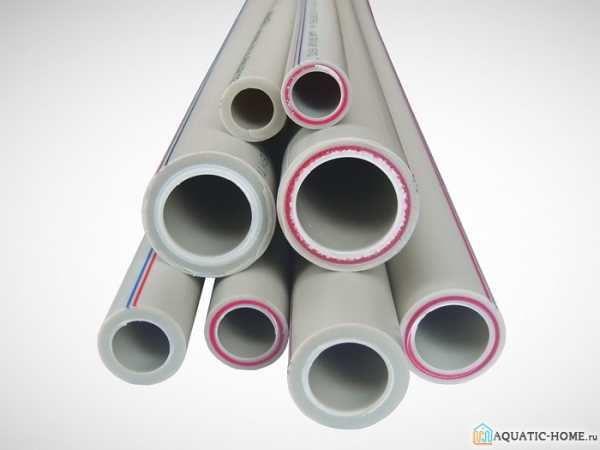

Целесообразность применения полипропиленовых труб

Следует отметить положительные особенности труб, изготовленных из полипропилена:

Их стенки отличаются низкой теплопроводностью, поэтому такая система будет выполнять свои функции эффективно.
Улучшенные изоляционные свойства снижают уровень шумов, которые издает жидкость при перемещении.
Этот полимер химически нейтрален. Он не окисляется, сохраняет целостность структуры в течение длительного срока эксплуатации.
Отсутствие ржавчины снижает нагрузку на фильтры, краны.

Качественные полипропиленовые трубы долговечнее, чем металлические аналоги

При аварийном замораживании системы трубы не лопаются (как металлические изделия). Данный пункт особо важен для системы отопления частного дома, где не исключены подобные неприятности.
Относительно небольшой вес снижает нагрузку на строение.

Монтаж инженерной системы отличается простотой. Для ее создания не понадобится сварочное оборудование и умение обращаться с ним. Соединения элементов получатся герметичными без резьбовых узлов и уплотнительных прокладок.
В отдельных ситуациях пригодится отсутствие электропроводности.

Качественное соединение полипропиленовых деталей получается цельным, без швов и дефектов

Для объективности следует упомянуть относительно большой коэффициент теплового расширения. В таблице приведены примерные цифры для труб длиной 10 метров, если нагреть их на 45°C:

Материал (комбинированная конструкция)	Увеличение длины по сравнению с начальным значением, мм	Разница в мм по сравнению с образцом из полипропилена
Чугун	50	-590
Сталь	56	-584
Медь	83	-557
Металл + полимер	125	-515
Полипропилен + алюминий	145	-495
Полипропилен + стекловолокно	295	-345
Полипропилен	640	0
Полибутилен	740	100

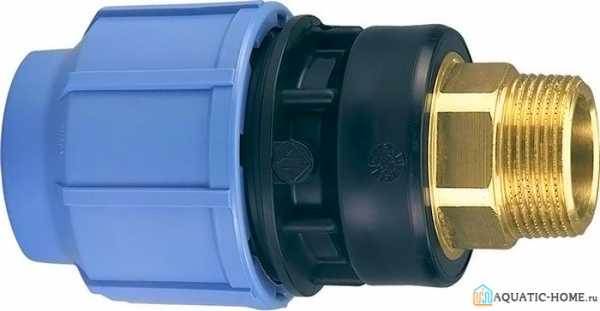

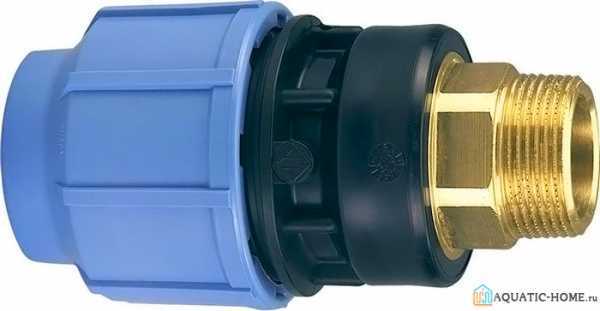

Для соединения полипропиленовых и металлических труб применяют специальные переходные узлы

Технические характеристики полипропиленовых труб для отопления

Так как в данном случае подразумевается наличие высоких температур, следует приобретать специализированные изделия. Их создают из трансформированного особым образом полипропилена, когда в стандартную молекулярную цепочку добавляют участки из этилена. Это обеспечивает возможность кратковременной работы в диапазоне от +105°C до +115°C. Точные значения указаны в сопроводительной документации производителя.

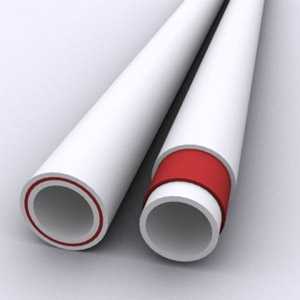

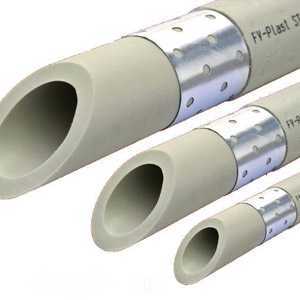

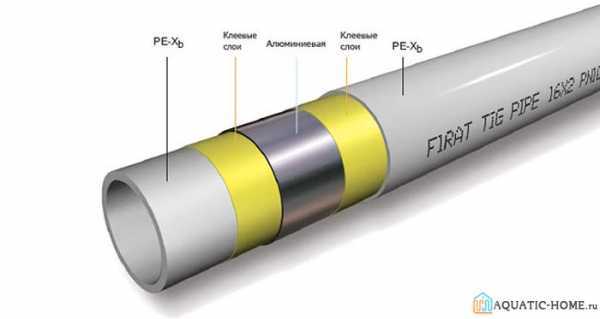

Армирование алюминием

Алюминий и стекловолокно добавляют для повышения прочности и уменьшения коэффициента расширения. Ниже приведены типовые обозначения в названиях:

Тип трубы	Система	Рекомендованная максимальная температура теплоносителя, в °C	Номинальное давление в системе, МПа
PN 10	Холодное водоснабжение	20	1
PN 10	«Теплый пол»	45	1
PN 16	Холодное и горячее водоснабжение	60	1,6
PN 20	Горячее водоснабжение	95	2
PN 25	Горячее водоснабжение (частные и централизованные системы)	95	2,5

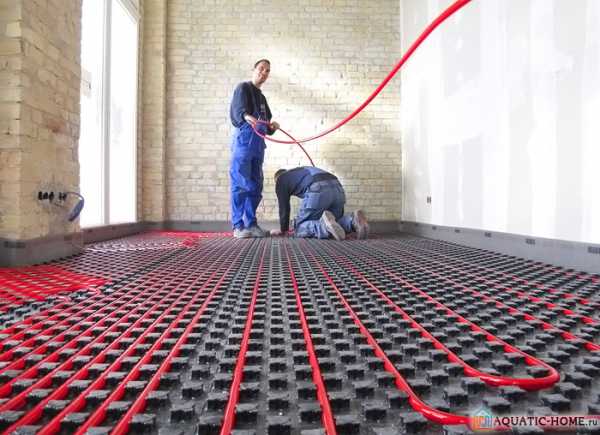

В системе «теплый пол» обязательно использование качественных труб

Цена пропиленовых труб для отопления

Стоимость изделий зависит от типа материалов и конструкции, толщины стенок. Имеет значение товарная марка. Дать точный совет сложно, ведь изменения на рынке вызывают самые разные факторы, в том числе колебания валютных курсов. Будет справедливым утверждение, что цена полипропиленовых армированных стекловолокном труб для системы отопления будет выше. С другой стороны надо помнить, что не везде понадобится именно такое усиление конструкции.

Внешний диаметр, мм	Толщина стенок, мм	Тип	Цена за пог.м., руб
Полипропилен
20	1,9	PN 10	38
20	2,8	PN 16	51
20	3,4	PN 20	56
Полипропилен + алюминий
20	2,8	PN 16	111
20	3,4	PN 20	124
Полипропилен + стекловолокно
20	2,8	PN 16	71
20	3,4	PN 20	88

Широкий ассортимент трубопроводных изделий пригодится для решения разных задач

Особенности монтажа

При проектировании системы отопления в частном доме из полипропиленовых труб своими руками следует внимательно изучить вопросы теплового расширения. Даже при выборе самых дорогих изделий, армированных алюминием, соответствующие изменения будут существенными. Для компенсации температурных трансформаций при прокладке трассы чередуют жесткую фиксацию с креплениями, не препятствующими подвижности в линейном направлении. Применяют «П» – образные и участки другого вида, которые созданы с учетом возможных деформаций.

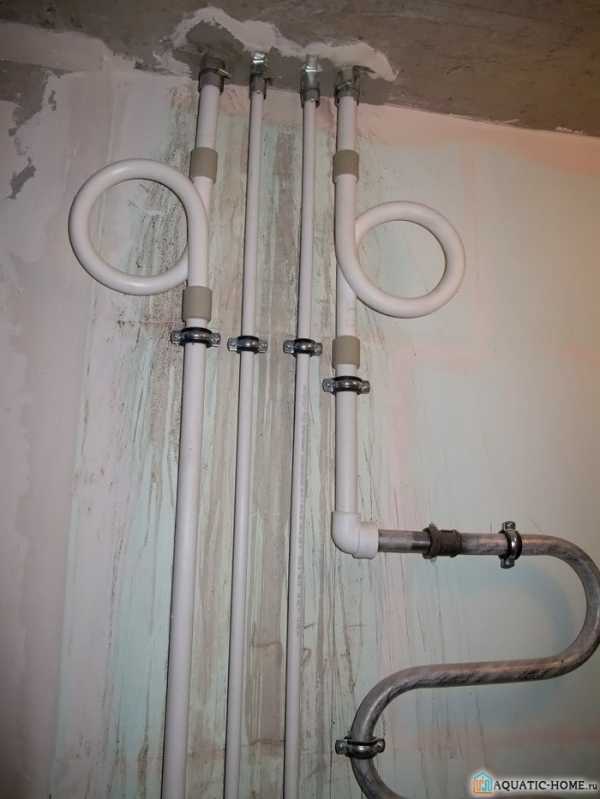

Кольцевые компенсаторы на вертикальных участках

Например, один кольцевой компенсатор при диаметре трубы 20 мм устанавливают на каждые 30 м. погонных трассы при использовании изделий. Эти данные применяют при использовании полипропиленовых изделий, армированных алюминием сверху. Но они справедливы только для определенной модели. Надо уточнять конкретные справочные данные по выбранным комплектующим деталям.

При проходе стен, межэтажных перекрытий, в отверстия вставляют отрезки труб большего диаметра. Разные мнения имеют профильные специалисты по поводу монтажа системы в стяжке и в других монолитных элементах строительных конструкций. Опытные мастера размещают трассу в специальных каналах.

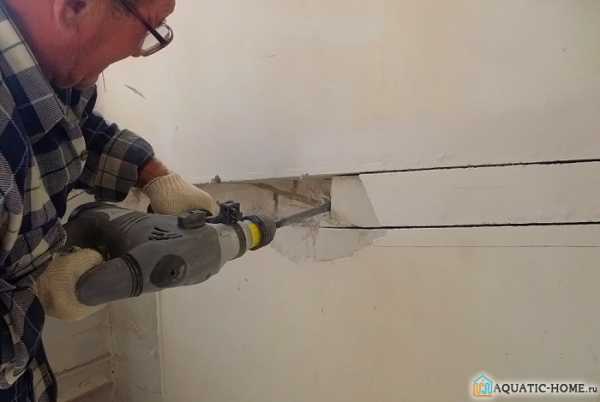

Размеры штробы делают достаточными для монтажа. Если заливают конструкцию бетоном, поверхностный слой создают не менее 2,5-3 диаметров трубы

Выбор схемы отопления

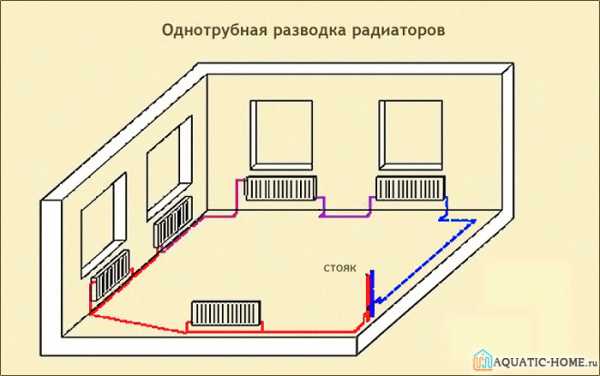

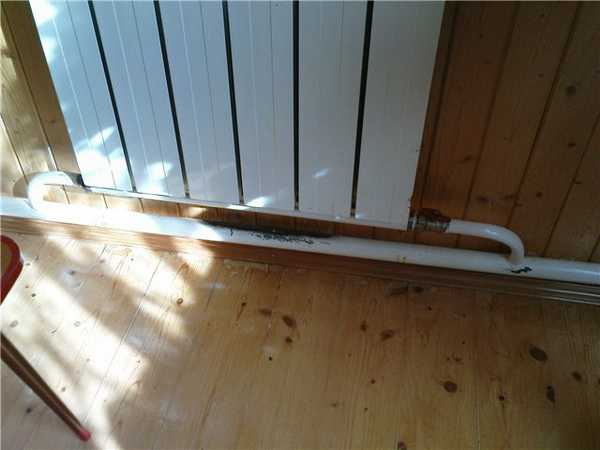

Дешевле других вариантов – однотрубная схема водяного отопления частного дома своими руками. В таком проекте радиаторы отопления соединяются последовательно, поэтому количество составляющих трассы минимально. Но надо отметить, что самые дальние приборы будут работать с небольшой температурой жидкости. Их автономная регулировка невозможна, равно как и подключение оборудования к управляющему современному комплексу категории «умный дом».

Однотрубная система не способна эффективно выполнять свои функции во всех помещениях дома

Больше возможностей у пользователей при выборе схемы с распределительным устройством. Для питания отдельных радиаторов, или нескольких блоков, используется коллектор. При необходимости можно установить датчики и электромагнитные приводы для автоматизированного подержания комфортной температуры.

Статья по теме:

Гидрострелка: назначение, принцип работы и расчет. Немногие знают, для чего нужно это полезное приспособление. Предлагаем познакомиться поближе с его возможностями в отдельной публикации нашего портала.

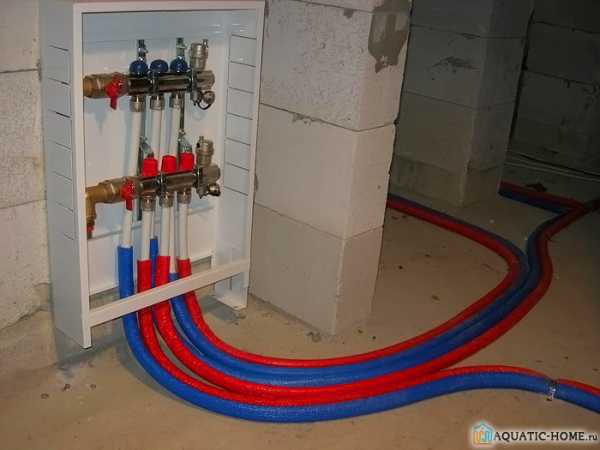

Распределительный узел коллекторной системы

Комплектация проекта

Отопление в частном доме из полипропиленовых труб своими руками будет создать проще, если заранее подготовить необходимые материалы, инструменты:

Кроме определенного количества труб приобретают фитинги, задвижки, краны и другие части трассы.
В систему включают бак для теплоносителя, расширившегося при нагреве. Для защиты от чрезмерного давления устанавливают специальный клапан.
Радиаторы оснащают регуляторами и кранами Маевского.

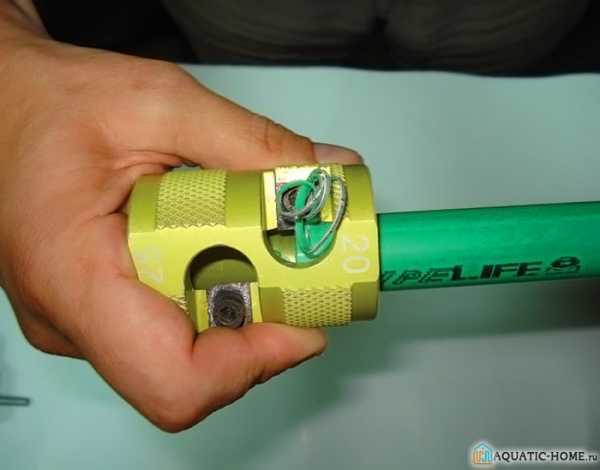

Для работы с трубами понадобится резак и специальный аппарат для пайки.

Полезный совет! Точный список составляется на основе требований проекта. Список надо проверить, чтобы сократить время на поездки по магазинам.

Комплектующие детали

Отопление в частном доме из полипропиленовых труб своими руками: особенности отдельных работ

Для соединения конструкции понадобится «паяльник». Этот аппарат можно взять в аренду вместе с набором насадок. Их вставляют в отверстия нагревательного элемента и включают электропитание. Детали из полимера нагревают, снимают с насадки и соединяют вместе без лишнего давления и нарушения геометрии. Все временные интервалы и другие параметры должны соответствовать рабочей инструкции.

Аппарат для сварки полипропиленовых труб

Далее приведены сведения по одному размеру трубы:

Температура нагрева, °C – 260.
Наружный диаметр, мм – 20.
Время нагрева, с – от 4 до 5.
Интервал от момента отделения изделия до присоединения к другой нагретой поверхности, с – от 3 до 4.
Выдержка, в течение которой материал утратит пластичность, с – от 100 до 120.

Армирование полипропиленовых труб стекловолокном не создает дополнительных трудностей при соединении деталей. Их можно разрезать обычной ножовкой по дереву. Если имеется внутренний слой из алюминия, необходимо край делать очень ровным. Для этого применяют специальный инструмент.

С «паяльником» можно работать в сложных условиях

Выводы и рекомендации

По отзывам профессионалов, полипропиленовые трубы подходят для отопления. Их преимущества будут использованы в полной мере, если учесть рассмотренные выше сведения.

Профессионалы создают соединения быстро и точно. Новичку придется потренироваться

Чтобы сократить стоимость надо внимательно изучить особенности проекта. Где есть свободный доступ, можно применять изделия дешевле, из полипропилена без армирования. Для полного анализа необходимо рассмотреть:

разные виды изделий;
технологии монтажа;
совместимость с отопительными системами современного уровня.

Следует сложить совокупные затраты с эксплуатационными расходами. Обязательно проверьте срок службы, заявленный производителем.

Секреты монтажа полипропиленовых труб (видео)

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Как работает система отопления Ленинградка без насоса

Комплекс отопления «Ленинградка» был разработан во время существования СССР.

Популярность этой системы не падает со временем. Залогом актуальности Ленинградки является простой монтаж.

Тепло проходит по всему зданию благодаря своим компонентам: котел, трубы, и радиатор отопления.
Значимые преимущества Ленинградки:

Минимальные затраты на оборудование.
Простота монтажа.
Прокладка труб в любом месте.
Наличие подключения нескольких котлов для отопления.
Мобильность отопления дачного и садового домов.
Безопасность.
Возможность установки системы «теплого пола».

Труба обогрева прокладывается со стороны внешней стены зданий. Суть: взять здание в кольцо.

Подобная схема подключения работает в определенной последовательности. Температура воды в обратной связи будет ниже, чем в подающей трубе. Система однотрубной Ленинградки позволяет создавать эффективные системы обогрева в одноэтажных и двухэтажных домах.

Дополнительные возможности однотрубной системы отопления

Однотрубный комплекс по стандартам может быть оснащен регулятором, клапаном, и вентилем для баланса. Элементы позволяют улучшать уровень обогрева помещений. Схема отопления Ленинградка контролирует температуру и экономит затраты теплоты. Ограничивается теплоотдача в неиспользуемых помещениях.

Регулируются отдельные отопительные приборы, не меняя температурного режима.

Установка циркуляционного насоса и вентиля на каждую батарею обеспечивает контроль системы отопления Ленинградка без насоса.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в систему отопления добавляются элементы:

Радиаторные контроллеры.
Терморегуляторы.
Балансирующие вентили.
Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Это происходит независимо от других устройств. Оптимальным вариантом станет включение схемы байпасных вентилей в систему отопления.

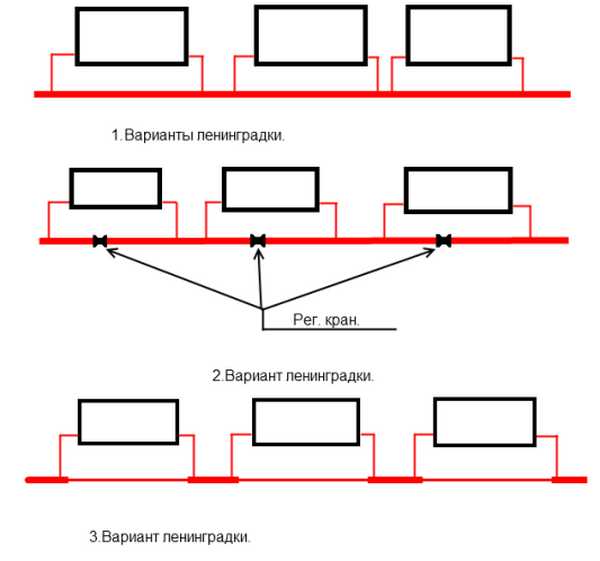

Виды разводки комплекса отопления «Ленинградка»

Обеспечение теплоизоляции труб увеличивает эффективность работы общей системы отопления. Второе качество — отсутствие перегрева конструкции пола.

Монтаж существует в двух вариантах:

Горизонтальная система. Предполагается объединение всех батарей в единую схему, подключенную к стояку. Система монтируется внутрь пола, и присутствует в напольном покрытии. Батареи расположены на одинаковом уровне. Происходит обеспечение хорошего нагрева помещения.
Вертикальная система. Затрудняет ведение учета потребления тепла в многоэтажных домах. Оптимальный вариант для частного сектора.

Фото системы отопления Ленинградка представлены в этой статье. Конструктивный подход к схеме определяет особенности:

Трубопровод устанавливается по всему периметру помещения.
Внедрение в систему отопления расширительного бака.

Негативные стороны однотрубной системы отопления

Внимание уделяется не только достоинствам комплекса отопления, но и недостаткам:

Теплоноситель распределяется неравномерно при использовании схемы естественной циркуляции. Радиаторы в дальней комнате оснащаются дополнительными секциями.
Использование горизонтальной разводки труб не позволит установить «теплый пол».
Увеличение давления теплоносителя.

Сущность монтажа однотрубной системы своими руками

Принцип установки системы отопления Ленинградка без насоса:

Прокладывание магистрали происходит в границах размеров помещения.
Врезание добавочной вертикальной трубы.
Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

В системе обогрева присутствует различная плотность жидкости. Горячая вода попадает в радиатор, и вытесняет холодную воду.

Большинство людей поддерживают схему отопления Ленинградка. Это обусловлено простотой установки. Использование однотрубной системы обогрева позволит сэкономить денежные средства и массу личного времени.
