Отопление в загородном доме схемы – устройство, подбор элементов, схема монтажа

схемы и нюансы организации автономного отопления

Сооружение автономной системы теплоснабжения — технически и технологически сложный процесс, к выполнению которого нужно подходить со всей ответственностью. Для того чтобы устроить безупречно работающий контур, необходимо учитывать множество факторов. При этом необходимо блюсти строительные нормативы и требования.

Мы расскажем, как, в каком порядке и по каким правилам должно быть организовано отопление коттеджа. В представленной нами статье описаны шаги проектирования системы и реализации проекта. Даны рекомендации по проведению расчетов, подбору оборудования, введению системы в эксплуатацию.

Содержание статьи:

Требования к системе отопления

Независимо от того, модернизируется ли старая система или она проектируется «с нуля» в только что построенном доме, первое, с чего нужно начать, — это ознакомление с нормативной документацией. В ней подробно расписано, каким образом оборудование вводится в эксплуатацию, и описываются тонкости и особенности его дальнейшего использования.

Потратив на это некоторое время, можно быть уверенным, что система отопления прослужит далеко не один год. Из года в год требования корректируются и обновляются. Но существуют некоторые принципы, которые должен знать каждый владелец коттеджа. Первое, что нужно обеспечить при монтаже системы отопления, — это взрыво- и пожаробезопасность.

Для безопасной эксплуатации в процессе установки нужно позаботиться о свободном доступе к оборудованию для его чистки и регулярных проверок

В список правил, которые помогут сделать частный дом не только уютным, но и безопасным для проживания, следует включить следующие аспекты:

1. Температура открытых элементов системы отопления не должна быть выше рекомендованной производителем.
2. Оборудование и все приборы следует правильно изолировать. Это позволит избежать ожогов, исключить образование влаги и уменьшить тепловые потери. К тому же горячие элементы могут стать причиной воспламенения пыли, газа или аэрозоля в комнате.
3. При использовании теплоносителя температура последнего должна быть ниже температуры его испарения или самовоспламенения на 20 градусов Цельсия. Например, если в системе используется вода, то нужно предотвращать ее закипание. Отличным решением будет поднятие давления.

Также к системе отопления предъявляются эксплуатационные требования. Ведь любое оборудование должны быть максимально прочным, долговечным, простым в управлении, бесшумным и удобным для ремонта.

Лучше заказывать оборудование у проверенных производителей. Такие компании выпускают действительно качественную продукцию, так как отвечают за нее своим именем

Выбрав котел, радиаторы и трубы, максимально соответствующие перечисленным критериям, можно избавить себя от множества проблем.

Основные этапы монтажа

Когда планируется обустройство системы отопления в совершенно новом доме, то лучшим решением будет продумать все нюансы еще на этапе проектирования.

Подготовка к составлению проекта

Грамотно составленная схема и проведенные специалистом расчеты позволят еще «в зародыше» решить множество проблем. Например, такой подход позволит узнать, нужно ли выделять отдельную комнату для котельной.

До начала отделочных работ рекомендуется позаботиться о том, где и каким образом будут спрятаны трубы. Лучшим выходом является перед проведением стяжки пола.

Специалисты рекомендуют приступать к проектированию и выбору оборудования только после того, как будет закрыт тепловой контур дома. То есть заниматься этим нужно после того, как были установлены двери, окна и покрыта крыша.

Чтобы максимально упростить процесс монтажа системы отопления коттеджа, работа разбивается на несколько основных этапов:

• выбор типа системы отопления;
• проектирование и проведение расчетных работ;
• заказ оборудования;
• обустройство котельной;
• установка радиаторов;
• проведение пусконаладочных работ.

Каждый из перечисленных выше шагов имеет свои особенности. Зная все тонкости в этой сфере, любой новичок справится с монтажом на высшем уровне, а оборудование уверенно прослужит далеко не один год.

Особое внимание стоит уделить сезону. Лучше заниматься монтажом системы отопления в теплое время года. Ведь холод негативно скажется на качестве строительных материалов. К тому же нужно рассчитать все таким образом, чтобы встретить суровую зиму в тепле и уюте

Выбор типа теплоносителя

Производители предлагают широкий ассортимент отопительного оборудования. С одной стороны, это позволяет выбрать все необходимое для реализации самой сложной и незамысловатой системы.

Но из-за такого большого модельного ряда у любого неподготовленного покупателя, несомненно, появится масса проблем. Поэтому перед походом в магазин следует максимально подробно разобраться с этим вопросом.

Существует несколько типов систем отопления. Так, в зависимости от теплоносителя она бывает:

Воздушное оборудование, как уже понятно из названия, для передачи тепла использует воздух. Он забирается снаружи здания, нагревается и подается непосредственно в нужную зону. Основной плюс такой системы заключается в ее безопасности.

Ее минусы — это низкая теплоотдача, высокая себестоимость, а чтобы осуществить монтаж, придется сильно углубиться в техническую литературу.

Наиболее простой в эксплуатации системой отопления является водяная. В качестве в этом оборудовании используются вода, антифриз или их смесь в определенной пропорции. Но за простоту придется платить (в прямом смысле). Ведь для движения жидкости потребуется смонтировать трубопровод, поставить радиаторы и агрегат для ее нагрева.

Пар играет главную роль при обустройстве парового отопления, но потребуется соорудить паропроводы и поставить трубы для сбора конденсата. А при использовании отопительной печи горячие газы передают тепло в комнату сквозь ее стенки, проходя по каналам.

Что касается жидкостных систем, то на сегодняшний день они пользуются наибольшей популярностью. Это обуславливается простотой их монтажа и высокой эффективностью. Такое оборудование делится на одно- и двухконтурное

Один из вариантов — , т.е. система без теплоносителя. Чтобы получить тепло понадобится электричество, а передается оно через твердую среду. Используются автономные инфракрасные или масляные батареи, электрические конвекторы, электрокамины или специальные вентиляторы.

Но за простоту придется платить (в прямом смысле). Ведь такое оборудование использует большое количество электроэнергии. А его производительность довольно низкая, что делает его выгодным решением только для редкого использования в маленьких загородных домиках.

Какое количества контуров обустроить?

Основное отличие заключается в том, что он нагревает воду и для обогрева помещения, и для системы ГВС. С одной стороны, это выгодно, так как покупка и обслуживание такого оборудования обойдется дешевле, нежели приобретение одноконтурных приборов и отдельное обустройство системы горячего водоснабжения.

Следует понимать, что для обеспечения постоянной температуры горячей воды предстоит постоянно затрачивать энергию или устанавливать дополнительное оборудование для экономии

А также при двухконтурной котле предстоит еще выбрать тип нагревателя между проточным и накопительным. Учитывая, что первый вариант удобен для семьи из 2-3 человек, а второй позволит экономить топливо, но потребуется место дополнительному резервуару для хранения горячей воды.

Что касается одноконтурной системы, то на сегодняшний день — это лучшее решение для многих коттеджей. Она быстрее собирается и комплектующих потребуется меньше.

Тип топлива для котла

Котлы для систем отопления делятся на категории в зависимости от используемого ими вида источника энергии. Существует газовое, твердотопливное и , а также приборы, работающие на электричестве. Перед тем как сделать окончательный выбор, рекомендуется оценить, какой вид будет наиболее выгодным.

Также стоит обратить внимание на то, пролегает ли недалеко от дома сетевой газопровод, насколько доступно в регионе твердое и жидкое топливо и есть ли проблемы со стабильностью подачи электричества.

При установке оборудования, использующего в качестве источника энергии твердое или жидкое топливо, необходимо разобраться с тем, где будет храниться уголь, дрова и прочие запасы

Наиболее выгодным решением будет монтаж котла, работающего на газу. Но его установка потребует некоторых финансовых вложений и времени. Ведь придется получить соответствующее разрешение. А еще возникнет проблема в выделении места под хранение запасов топлива, если будет или вместо сетевого газа будет использоваться сжиженный в баллонах аналог.

Проектировочные и расчетные работы

После того как был решен вопрос, связанный с видом системы отопления, можно приступать к разработке проекта. Если коттедж имеет достаточно скромные габариты, то сделать все расчеты и составить схему удастся самому.

Но лучшим решением будет доверить эту работу опытному теплотехнику. Профессионал сделает все расчеты правильно, что позволит избежать множества проблем, которые могут возникнуть на этапе монтажа.

При разработке в документе следует указать:

• место монтажа радиаторов;
• способ устранения продуктов сгорания, если таковые присутствуют;
• место, где будет установлен котел;
• подробный план разводки трубопроводов, где точно указывается месторасположение фитингов, кранов и прочих элементов.

Заказывать проектировочные и расчетные работы рекомендуется только у проверенных компаний, имеющих разрешение на предоставление такого рода услуг. Нередко этим занимаются организации, которые работают в сфере монтажа систем отопления или продаже нужного для этого оборудования.

Один раз потратившись, можно сэкономить не один день, который понадобится для изучения всей необходимой технической документации, и далеко не одну сотню долларов, которую придется заплатить в будущем за допущенные на этапе проектирования ошибки

Все расчеты можно сделать самостоятельно. Для этого предстоит разобраться с чертежами, схемами и подробным описанием в справочной литературе. Потребуется поближе познакомиться с информацией о характеристиках теплового генератора, типе разводки, общей конфигурации сети, месте расположении и спецификации оборудования и прочем.

Покупка необходимого оборудования

Когда был выбран тип котла, следует определиться с его мощностью, учитывая, что производительность оборудования для двухконтурной системы должна быть большей, так как в этом случае тепловые потери будут значительно выше.

Правильно означает, что температура в камере сгорания не будет превышать 90 градусов Цельсия. Соблюдая это правило, оборудование прослужит намного дольше. Например, для коттеджа, площадь которого составляет 100 м², лучшим решением будет оборудование мощностью до 15 кВт.

Следующее, что понадобится для монтажа системы отопления — это передающие тепло приборы. Чтобы правильно , необходимо определиться с количеством этих элементов и числом секций. Их характеристики полностью зависят от размеров жилых комнат. Что касается материала, то специалисты рекомендуют остановиться на чугунных изделиях или биметаллических моделях.

Последняя деталь, которой нужно уделить внимание в магазине, — это трубы. Предпочтительнее . Они отличаются простотой пайки и небольшим весом, что позволяет заняться монтажом самому, без привлечения специалистов.

Не покупайте большое количество труб и фитингов. Следуйте разработанной ранее схеме отопительной системы

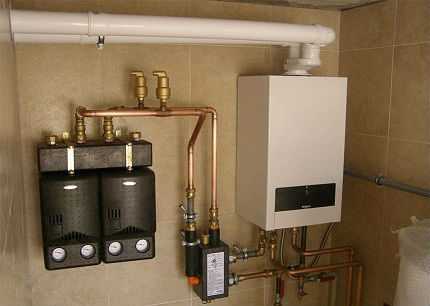

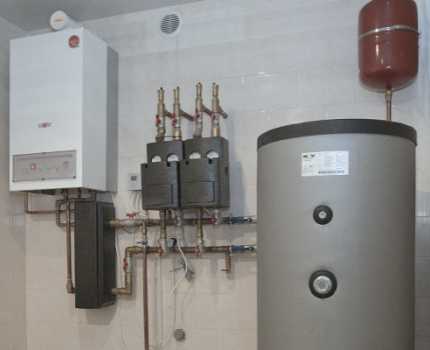

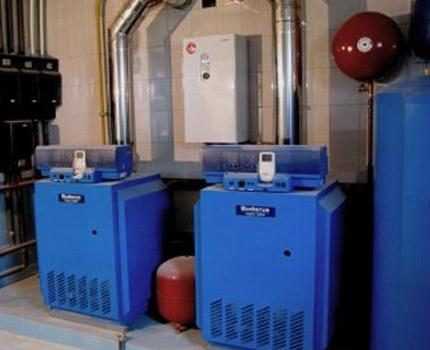

Обустройство котельной в доме

После того как было заказано и доставлено на объект все необходимое оборудование, можно приступать к монтажу системы отопления. Занимаясь установкой важно четко следовать проектной документации, что позволит избежать проблем и незапланированных финансовых трат.

Монтаж отопительного устройства выполняется так, как это указано в прилагаемом производителем руководстве.

При отсутствии инструкции изготовителя следует придерживаться следующих базовых правил:

• спереди котла должен быть минимум 1 м свободного пространства, а сзади и по бокам — около 70 см;
• устройство запрещается устанавливать ближе чем на 70 см по отношению к другим приборам;
• если устанавливается два или более котла, то следует оставить между ними расстояние около 2 м.

Если было заказано настенное оборудование, то к нему предъявляются более щадящие требования. Для такого рода отопительного котла нужно только оставить место, которого будет достаточно для удобного доступа к устройству.

Начинать монтаж следует с основного элемента системы — котла. Если будет использоваться устройство малой мощности (до 60 кВт), то его можно установить прямо на кухне, в прихожей или в кладовке. Если производительность прибора превышает указанное выше число, то для котла придется выделить отдельное помещение

Дымоход и вывод продуктов сгорания

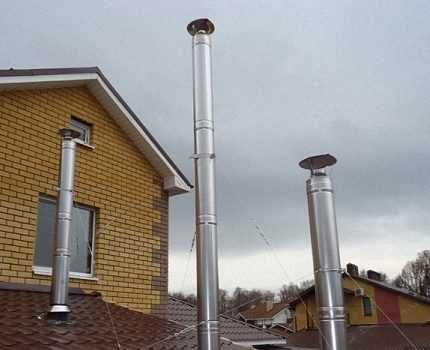

Следующим этапом монтажа системы отопления коттеджа является организация дымохода. При неправильно спроектированном дымоходе появляется риск возникновения в доме пожара или шанс отравления жильцов угарным газом.

Строить конструкцию для отвода продуктов сгорания рекомендуется из металла, кирпича или керамики. является оптимальным в большинстве случаев решением.

Керамика гармонично сочетает в себе низкую теплоотдачу и модульную конструкцию. Единственный недостаток такого дымохода — это высокая стоимость. К тому же конструкция должна иметь строго вертикальную конфигурацию.

Что касается металлических изделий, то они будут идеальным решением для жидкостных и газовых моделей оборудования. Ведь такие дымоходы устойчивы к механическому и химическому воздействию. В список достоинств также стоит включить простоту монтажа (конструкция собирается из модулей).

Главный минус металлического дымохода — это довольно большие потери тепла

Кирпичные дымоходы чаще всего используются с котлами, работающими на твердом топливе. Их главное преимущество заключается в низкой теплоотдаче, но строительством должен заниматься только квалифицированный специалист.

При проектировании дымохода важно придерживаться следующих правил:

• на конце конструкции обязательно ставят козырек. Этот элемент обеспечит защиту от влаги и посторонних предметов;
• форма дымохода должна быть круглой. В этом случае продукты сгорания топлива меньше скапливаются;
• количество поворотов дымохода не может превышать трех;
• конструкция устанавливается выше плоской крыши на полметра, а для конька этот параметр составляет 0,5-1,5 м.

Если было принято решение устанавливать внешний дымоход, то нужно придерживаться определенного стандарта. Специалисты рекомендуют выводить такую конструкцию наверх на расстояние не меньше полуметра от поверхности крыши.

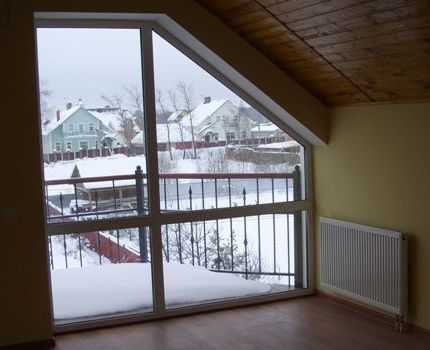

Установка радиаторов в доме

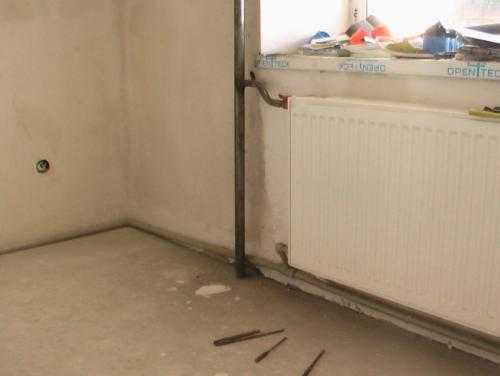

Монтаж радиаторов требует соблюдения определенных правил. Прежде всего их следует установить точно горизонтально, без каких-либо перекосов. Если собирается однотрубная система отопления, то желательно выставить радиаторы на одном уровне.

Чтобы максимально уменьшить тепловые потери, крепить элементы нужно на расстоянии 8-12 см от пола и подоконника, а также 3-5 см от стены. К тому же размер радиатора должен составлять, как минимум 3/4 габаритов окна. Это позволит избежать образования конденсата.

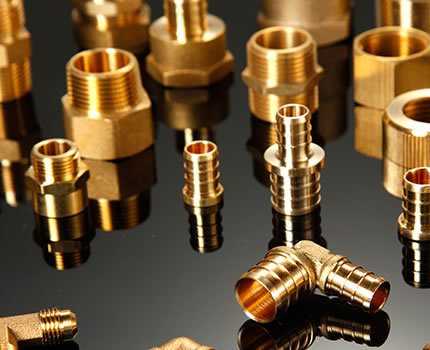

Лучшим выбором будут латунные переходники и фитинги. Если сравнивать их с другой продукцией, предлагаемой современными производителями, то их главные особенности — это универсальность (указанный выше металл отлично взаимодействует с абсолютно любыми материалами), хорошая теплопередача и устойчивость к коррозии

На сегодняшний день используется три способа : боковой, диагональный и нижний. Первый вариант, в свою очередь, делится на односторонний и диагональный. Также иногда специалисты отдают предпочтение седельному методу.

Какой способ лучше? При монтаже системы отопления в только что построенном коттедже идеальным решением будет нижний способ подключения. Он позволяет вмонтировать трубы в пол, спрятав их под стяжкой. Это сэкономит драгоценные квадратные метры, а также сделает интерьер комнаты более гармоничным и аккуратным.

Проверка и настройка системы

После того как все отопительное оборудование подключили, следует убедиться в правильности проделанной работы. Для этого система заполняется теплоносителем, после чего нужно проследить за ней и проверить на предмет отсутствия протечек.

Затем запускается котел. Нагрев жидкости позволит окончательно убедиться в правильности сбора схемы и отсутствии каких-либо нарушений.

Если ошибка все-таки была допущена и где-то обнаружили протечку, то для этого нужно:

• слить теплоноситель;
• исправить недочет;
• провести проверку повторно.

Завершающим этапом является заделка штроб, куда были уложены трубы. Если монтаж осуществлялся на полу, то лучшим решением является стяжка. В случае когда трубопровод установлен на стене, используется шпаклевка или штукатурка. Далее, можно заниматься отделочными работами.

Выводы и полезное видео по теме

Видео #1. Отопление частного дома площадью 300 м²:

Видео #2. Отопление большого дома, к которому не подведен газопровод:

Видео #3. Тонкости обустройства отопления в частном доме, площадь которого 150 м²:

Проектирование, выбор и установка системы отопления коттеджа — это те процессы, которые требуют к себе должного внимания и ответственного отношения. Если было принято решение сделать все своими руками, то придется с головой окунуться в работу и пристально следить за всеми деталями.

Но даже когда работа была доверена профессионалам, то придется контролировать весь процесс. Помните, что только в таком случае можно организовать качественную систему отопления, которая сделает частный дом поистине теплым, уютным и, конечно же, безопасным.

Хотите рассказать о схеме отопления, которую вы предпочли для обустройства собственного дома? Располагаете полезной информацией, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

sovet-ingenera.com

Схемы отопления загородного дома при возведении своими руками

Для того, чтобы решить какую систему отопления можно установить своими руками для загородного дома, необходимо ознакомиться с главными существующими ее схемами. Подробная информация о строении каждой из разновидности позволит подобрать наиболее оптимальный вариант, учитывая особенности конструкции.

Какая схема отопления наиболее оптимальна?

Загородный дом.

При выборе наиболее оптимальной схемы отопления для загородного дома, следует ответственно подойти к решению данного вопроса и принять во внимание все факторы. Учитывая каждый из них, можно будет подготовить необходимые расчеты и заняться проектированием системы. Если владелец строения не имеет в этом опыта, лучшим выходом будет обратиться за подобной услугой к профессионалам.

Грамотный расчет позволит определиться с объемом материала для работы, его стоимостью, а также подобрать самую оптимальную схему конструкции, исходя из выбранных параметров строения.

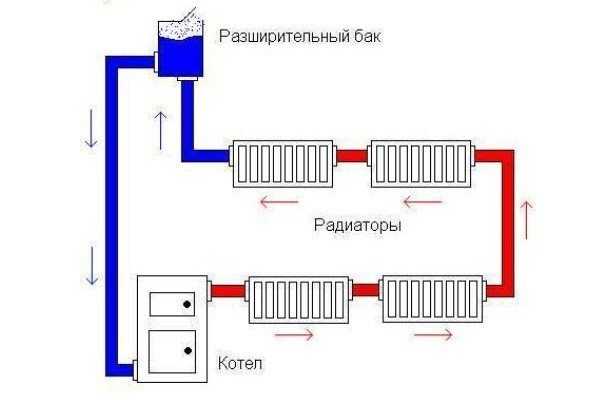

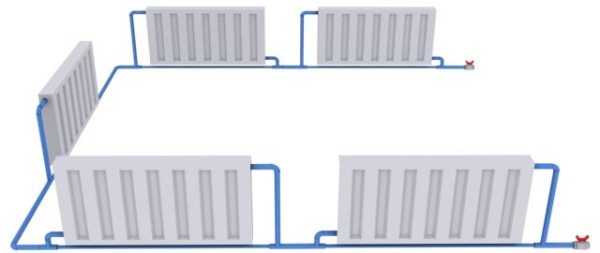

Однотрубная система

Однотрубная система отопления представляет собой один контур, который соединяет все радиаторы в цепи. Его протягивают по всему периметру дома вдоль стен и подключают к нагревательному котлу. Существенным недостатком такой конструкции считается то обстоятельство, что каждая последующая в цепи батарея имеет температуру, ниже, чем предыдущая.

Двухтрубная отопительная конструкция

Двухтрубная система водяного отопления с вертикальной разводкой.

Двухтрубная система водяного отопления с горизонтальной разводкой.

Двухтрубная система водяного отопления с верхней разводкой.

Двухтрубная система водяного отопления с тупиковым (встречным) движением теплоносителя.

Под двухтрубной или двухконтурной схемой отопления подразумевается система с двумя отдельными магистралями для подачи теплоносителя в радиаторы и для отвода из них. Данный комплекс удобен в использовании тем, что при поломке можно отключить отдельную батарею, не останавливая при этом работу всей системы. Однако, поставить ее можно не в каждом доме вследствие различных обстоятельств.

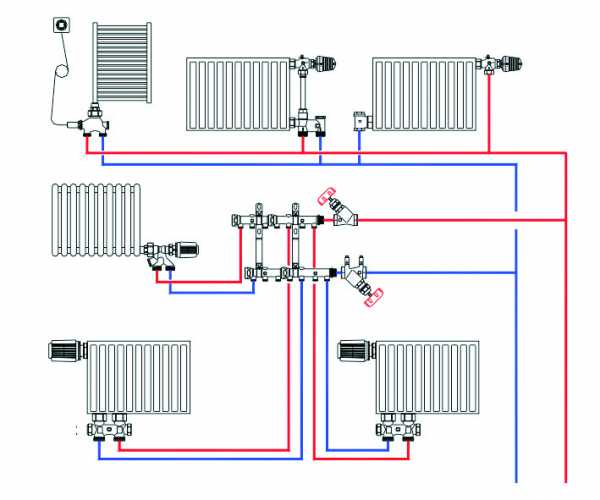

Лучевая схема

Данная схема отличается от двухконтурной тем, что каждый радиатор подключается к системе независимо от другого. Чтобы обеспечить такой процесс работы в цепь встраиваются распределительные коллекторы, благодаря чему существует возможность индивидуальной настройки отдельного источника отопления. Недостатком лучевой схемы считается достаточно большой расход материала при установке.

Как правильно выбрать тип нагревательного прибора?

Как правило, загородный дом оборудован всем необходимым для проживания, в том числе и системой отопления в холодный период года для комфортного времяпрепровождения.

Для справки! Печное отопление может нагреть лишь небольшое по площади строение. Кроме того, теплый воздух распространяется по помещениям неравномерно и достаточно долго.

Поэтому, при выборе нагревательного прибора, которое способно обеспечить теплом все здание, учитываются многие критерии, но предпочтение все же отдается котлам, работающим на различных энергоносителях.

Разновидности котельных устройств

Газовый котел.

Дизельный котел.

Электрический.

Твердотопливный.

В зависимости от потребляемого топлива, можно выделить несколько видов котлов, которые имеют свои достоинства и недостатки. К их числу относятся следующие типы конструкций:

1. Газовый. Данный тип прибора считается одним из самых экономичных и простых в монтаже. Однако, не у всех владельцев загородных домов имеется возможность подключиться к газовой магистрали.
2. Дизельный. Схема данной конструкции также не отличается сложностью использования. Прибор работает на жидком топливе, которое без проблем можно приобрести. Одним из существенных недостатков такого вида котла считается неприятный характерный запах от продуктов горения.
3. Электрический. Один из самых предпочитаемых приборов для отопления загородного дома, так как для его установки не требуется возведения котельной системы. Но в то же время многие владельцы отмечают, что использование подобного устройства влечет существенные затраты при его эксплуатации.

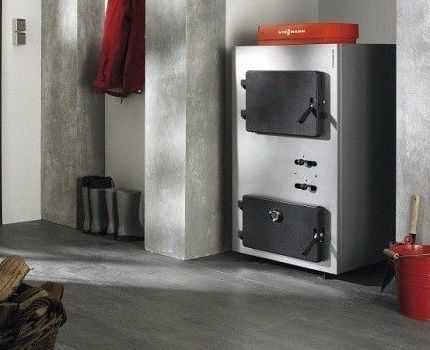

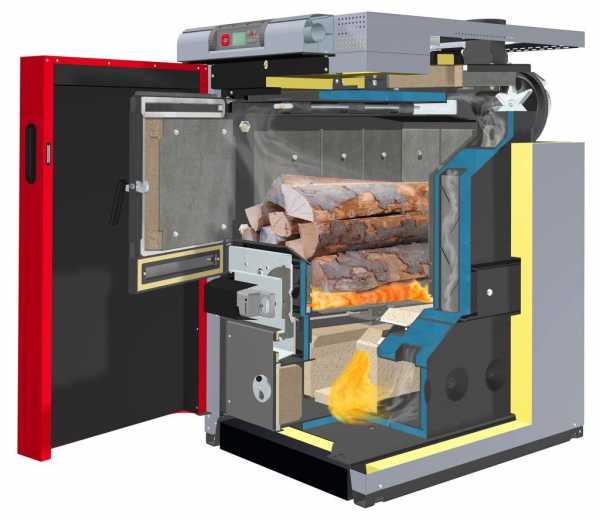

4. Твердотопливный. Такая разновидность нагревательного устройства предполагает использование твердого топлива для работы. По сравнению с аналогами твердотопливный котел обладает самым высоким КПД.

Газовый и дизельный котлы считаются наиболее подходящими вариантами отопления загородного дома, так как способны работать в автономном режиме. Они практичны и надежны при эксплуатации. При правильной установке конструкции, работающие на природном газе и дизельном топливе, могут бесперебойно обеспечивать здание теплом на протяжении нескольких недель без вмешательства в процесс.

Выбор материала для трубопровода

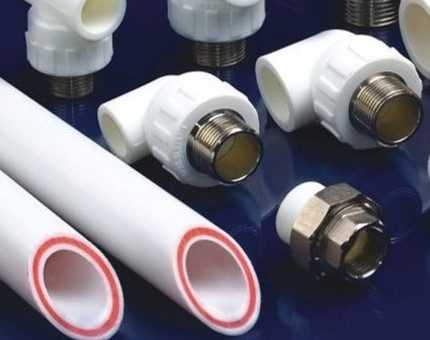

Полипропиленовые трубы.

Наиболее оптимальным вариантом материала для проведения трубопровода принято считать полипропилен. По сравнению с аналогами он отличается надежностью и долговечностью, а также простотой монтажа. Соединяются заготовки из полипропилена с помощью сварки, что позволяет устанавливать трубы в стене и под напольное покрытие.

Внимание! Стоимость полипропилена и фитингов к ним при использовании в качестве трубопровода получится намного ниже, чем, например, затраты на трубы и комплектующие к ним из металлопластика.

Подключение радиаторов к цепи

Схема подключения.

Радиаторы для подключения к отопительной системе загородного дома выполняются из таких материалов как сталь, алюминий либо чугун. Наиболее распространенной разновидностью среди них считается алюминиевая конструкция. Она обладает приятным внешним видом, имеет легкий вес и проста при установке.

Схемы подключения радиаторов также бывают различными. При этом необходимо учитывать расположение трубопровода и запорно-регулировочного оборудования. Кроме того, выбирая способ подключения, следует иметь в виду возможные теплопотери.

Все радиаторы должны быть оснащены запорным и регулировочным кранами для регулировки желаемого режима работы, а также краном Маевского, позволяющего выпустить излишки воздуха в оборудовании.

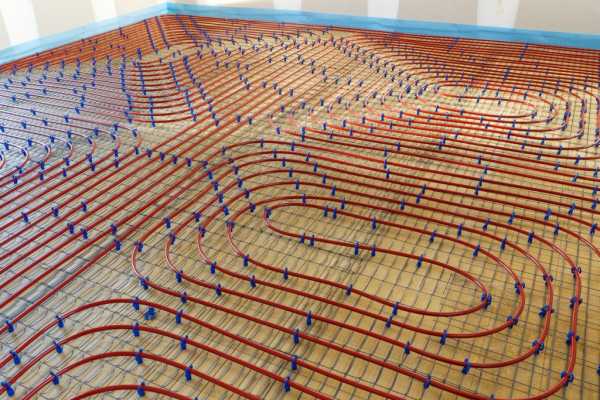

Монтаж водяного теплого пола

Система «Пирог».

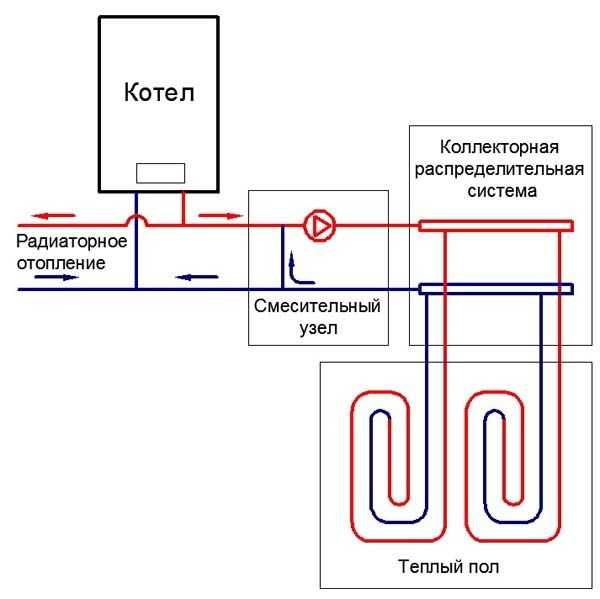

Монтаж водяного теплого пола – идеальный вариант для равномерного отопления всего помещения, где он установлен. Такая конструкция выполняется по лучевой схеме и подключается к отопительной системе. С помощью распределительных коллекторов, встроенных в оборудование, можно регулировать уровень температурного режима.

После монтажа оборудования для теплого пола на него укладывается стяжка, поверх которой можно положить напольное покрытие из любого материала.

Важно! В последнее время чаще всего применяются комбинированные схемы отопления, особенно в загородных домах с большой площадью, которые состоят из нескольких этажей. Благодаря данной отопительной системе, в случае неисправности одной, функцию обогрева помещения станет выполнять другая.

При выборе самой эффективной системы отопления важно понимать, что к делу следует отнестись серьезно, так как от этого зависит срок службы конструкции.

Сколько бы вложений ни было сделано в монтаж отопительного устройства, если его выполнить грамотно и ответственно, оборудованием можно будет пользоваться десятилетиями, а потраченные средства окупятся со временем. Поэтому, для возведения конструкции своими руками следует заручиться помощью и рекомендациями специалистов.

rusolymp.ru

видео-инструкция по монтажу своими руками, особенности отопительных систем, цена, фото

Отопление любого частного дома должно быть сделано не просто правильно, но и в полном соответствии с техническими условиями объекта. В этой статье мы рассмотрим, как может организовываться система отопления загородного дома, и в каком случае лучше всего применять ту или иную схему.

Начнем с ключевого момента.

Фото схемы отопления

Какой выбрать котел

Давайте разберем особенности каждого решения в сравнительной таблице ниже.

Тип котла:	Особенности варианта:
Газовый	Если к дому подведена магистраль с данным энергоносителем, то тут и думать нечего – нужно покупать и устанавливать именно газовый отопитель. Если дом небольшой (до 150 кв. метров), то подойдет настенный прибор, а если это трехэтажный коттедж, то лучше купить напольный вариант.
Электрический	В принципе это не сильно выгодный вариант в финансовом плане. Однако если газа нет, то и деваться получается некуда. Котлы такого типа бывают ТЭНовые и индукционные. Цена первых изделий привлекательная, однако, они служат не очень долго. Индукционные же хоть и стоят дороже, но служат не 5-7 лет, а примерно 20.
Приборы на солярке и твердом топливе	Отличаются автономностью и возможностью работы на топливе вроде дров, шишек, опилок, соломы и т.п. А жидкотопливные агрегаты работают либо от солярки, либо от отработанного масла. Вариант довольно неплохой, если нет газа, и имеются перебои с электричеством.

Обратите внимание!
Схема отопления в доме может предусматривать совместное функционирование одновременно двух котлов – электрического и, например, твердотопливного.
Устройство на твердом горючем может использоваться в качестве подстраховочного варианта – то есть включаться в тот момент, когда пропадает электричество.

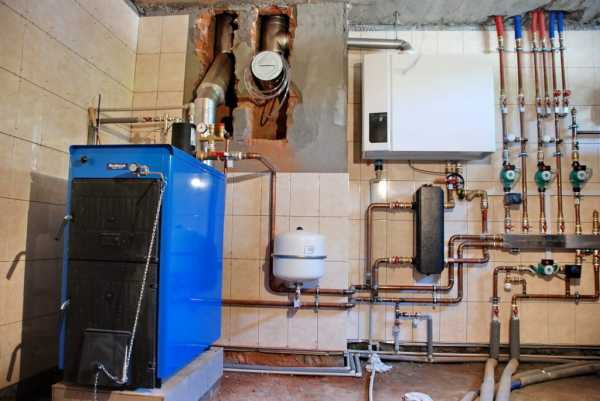

Пример системы с одновременной эксплуатацией двух разных котлов

С котлами разобрались, теперь давайте определимся с не менее важными элементами системы.

Какие выбрать трубы и радиаторы

Схемы отопления загородного дома обычно предусматривают два варианта труб:

1. Стальные магистрали. Хороши тем, что передают тепло по всему периметру дома, а плохи тем, что их тяжело собрать своими руками, так как нужно использовать сварочный аппарат. Кроме того изделия боятся коррозии.

Стальные трубы

2. Пластиковые трубы. Отличаются легкостью монтажа и отсутствием проблемных соединений. При сварке металла швы могу проржаветь, а вот спаянный пластик становится в каком-то смысле монолитным, без каких-либо рисков протечки.

Магистраль из пластика

Обратите внимание!
Пластиковое отопление загородного дома — своими руками делать вполне можно, так как не нужно никаких специальных навыков.
Кроме того монтаж пластиковой магистрали обходится довольно недорого, при том, что результат получается реально долговечный.

Так что выходит, что пластиковые трубы и газовый котел – это оптимальные варианты. Кроме того газовый обогреватель можно приобрести не обычный, а двухконтурный для горячего водоснабжения.

Что же касается радиаторов, то для частного дома лучше применять такие изделия:

1. Чугунные батареи. Они довольно долго держат накопленное тепло и кроме того их актуально устанавливать в отопительных системах с естественной циркуляцией теплоносителя.

Современные чугунные отопители

Совет: при естественной циркуляции схема домашнего отопления подразумевает применение стальных или пластиковых труб большого диаметра.
При реализации первого варианта тепло распределяется равномерно по периметру помещений, а во втором случае теплоноситель приходит в радиаторы максимально горячий.

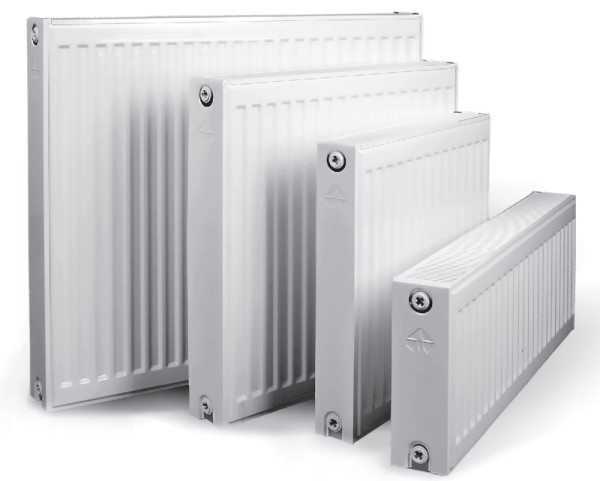

2. Стальные панельные радиаторы. Это оптимальное решение для принудительного обогрева. Батареи имеют хороший уровень теплообмена и содержат малое количество воды, благодаря чему котлу приходится нагревать совсем немного теплоносителя.

Стальные приборы

Что же касается биметаллических батарей, то для частных домов их использовать нецелесообразно, так как биметалл предназначен для работы в магистралях большого давления или там где есть сильные перепады напора.

Впрочем, конечно, если это схема отопления 3 этажного дома, да еще и с подземным уровнем, то возможно биметалл и стоит применить. Если планируется большая мощность напора.

Итак, теперь рассмотрим конкретные схемы отопления дома – разберем варианты организации обогрева.

Обзор вариантов сборки системы

Прежде всего, схема отопления трехэтажного дома и любого другого, делится на два типа:

1. С естественной циркуляцией. Это когда движение воды происходит естественным образом, без применения электрических насосов – за счет изменения плотности теплоносителя.

Принцип устройства системы с естественной циркуляцией

2. С принудительной циркуляцией. Тут уже для движения жидкости используются электронасосы. Как вы понимаете, полная автономность работы в данном случае невозможна.

Принудительная циркуляция

Теперь что касается различий в зависимости от способа разводки труб.

Однотрубная система

В такой магистрали теплоноситель обходит все радиаторы последовательно, то есть по очереди, а потом возвращается обратно в котел. Тут получается, что в каждую последующую батарею заходит более холодная жидкость, чем в каждый предыдущий радиатор.

Так выглядит однотрубная линия отопления

В принципе, считается, что такая схема отопления дома — своими руками наиболее реализуема, так как приходится монтировать минимум труб и соединений.

Однако недостатки очевидны – каждый последующий отопитель в общей цепочке, будет все менее горячим.Вариант подходит для ситуаций с малым начальным бюджетом.

Двухтрубная магистраль

Тут суть заключается в том, что к каждой батарее подводятся две параллельные трубы – подача и «обратка». То есть по периметру помещения прокладываются две магистрали – и от каждой из них отходят линии к разным сторонам радиатора.

Принцип двухтрубной циркуляции

Преимущество такого подхода в возможности регулировать мощность потока в каждую отдельную батарею. Также можно полностью перекрыть каждый отопитель. В предыдущем случае это сделать было бы невозможно, потому что прекратилась бы подача теплоносителя в каждый последующий прибор.

Система такого типа очень хороша, однако для нее и труб понадобится больше, и фитингов (за счет установки кранов и создания дополнительных «поворотов»).

Коллекторная магистраль

Коллекторная схема системы отопления загородного дома — своими руками делается посложнее, чем все предыдущие варианты.

Смысл в том, что на выходе из котла устанавливается специальный переходник «гребенка», от которого к каждому радиатору выводится отдельная пара труб подачи и обратки.

Тут, конечно, очень большой расход труб, но зато система такого типа довольно удобна в эксплуатации, так как вся регулировка осуществляется в одном месте. Оптимальный вариант – это устанавливать ее в больших домах, где много комнат и есть теплые полы.

Коллектор

Важно!
Для равномерного расхода жидкости относительно каждого отопителя, такую систему перед запуском нужно сбалансировать путем регулировки кранов на переходнике.

В принципе на этом наш обзор закончен, и теперь можно подвести итоги.

Вывод

Мы с вами разобрались в том, из чего состоит схема отопления и ГВС загородного дома, а также рассмотрели по какому принципу тот или иной тип обогрева функционирует.

Надеемся, что теперь вы сможете спроектировать по-настоящему эффективное и выгодное отопление для своего жилья. Если же сведений показалось мало, то просмотрите еще и видео в конце этой статьи.

gidroguru.com
