Печь котел для отопления дома – какую печь выбрать и почему + лучшие решения по проектированию
Котел печной для водяного отопления
Печь с котлом водяного отопления
Для ускорения нагрева любого помещения, а это может быть как жилой дом, так и баня, вы можете самостоятельно построить печь с котлом водяного отопления. Такое оборудование поможет вам сэкономить дрова и время для растопки. Главная идея такой конструкции заключается в том, что встроенный в отопительную печь водяной котел, даже если он имеет небольшие размеры, способен обеспечивать высокий уровень теплоотдачи.

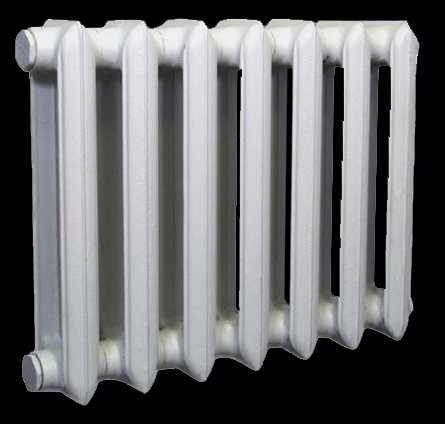

Котел водяной из чугунных радиаторов
Для такого типа котлов подойдут радиаторы М-140. Их весьма легко отыскать, так как они в больших объемах отправляются в утиль, когда меняют радиаторы на более современные или сносят старые здания.
Каждая из секций такого радиатора имеет емкость в 1,5 литра, а площадь их составляет 0,254 квадрата. То есть, если объединить 12 секций, то объем теплообменника составит 18 литров, а площадь — 3 квадрата. Такой котел имеет производительность на площадь до 100 квадратов. Так что для жилого дома вполне хватит.
Для того чтобы использовать радиатор, необходимо его немного переделать.Изначально следует убрать прокладки из картона, расположенные между секциями. Лучшей заменой для них станет шнур из асбеста, который необходимо пропитать олифой с добавлением графита. Таким образом, прокладки будут защищены от прогорания при высокой температуре.
Кроме этого, перед началом сборки секции следует промыть изнутри с использованием 6-процентного раствора соляной кислоты, а после — вымыть их еще и водой. Это очистит трубы от загрязнений и ржавчины, которая там собралась за время эксплуатации.
Сборка радиаторов
Собирать радиаторы не сложно, потому как это действие полностью повторяет процесс их разборки. Соединяются секции ниппелями, которые имеют левую и правую резьбу с обеих сторон. Таким образом, секции сверху и снизу притянутся плотно одна к другой при прокручивании ниппеля. Когда зазор становится шириной в 2 см., следует намотать асбестовый пропитанный шнур, и только потом до конца затягивать ниппели.
Когда вся конструкция собрана, следует дождаться, пока высохнет олифа, а потом проверить стыки на герметичность, то есть подать в радиатор воду под большим давлением. Это обезопасит последующее использование радиатора, и протечек не будет.
Подсоединять трубы обратки и подачи теплоносителя нужно по диагонали радиаторов. Отверстия, которые остались открытыми, нужно закрыть заглушками. Лучше брать дюймовые трубы. С одной из сторон на радиаторе будет правая резьба, так что с подключением сложностей не будет. С противоположной стороны используйте муфту со сгоном и ниппель.
Расположение котла

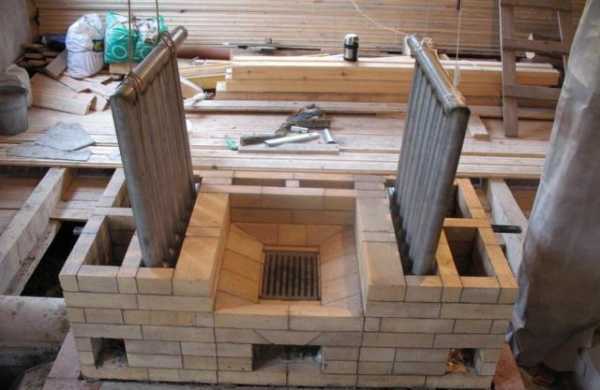

Располагается котел, сделанный своими руками, не в самой топке, где будут гореть дрова, а в камере дымохода, который находится за топкой. Потому как радиаторы сделаны из чугуна, их нельзя греть прямым огнем, а только при помощи горячих газов, которые выходят из топки.
Расположение радиатора должно быть таким, чтобы трубы, выходящие из него, находились перпендикулярно полу. Можно еще место подводки обратки опустить ниже уровня полов, то есть, в пространство под ним.
Помещение котла в печь
Самым лучшим вариантом печи станет тот, который предусматривает кладку, и при этом встраивается уже заранее подготовленный котел. Тогда печь с котлом водяного отопления будет иметь некоторые особенности в своей конструкции, обеспечивающие более высокую степень эффективности и небольшие размеры.
Кладка
Кладка кирпича для печки с котлом своими руками включает в себя следующие этапы:
- Закладка бетонного фундамента с армированием.
- Кладка производится с использованием песчано-глиняного раствора. Хорошо будет, если песок с глиной замочить в воде на ночь. Таким образом, если протереть глину с песком и оставить их на ночь, они лучше перемешаются, а смешивать необходимо две порции песка к одной порции глины.
- На фундамент необходимо выложить гидроизоляцию, самым практичным вариантом будет рубероид.
- Слой раствора необходимо распределить равномерно своими руками на гидроизоляцию, используя уровень. Только после этого начинается кладка первого ряда кирпича.
- Первым следует сформировать контур самого поддувала и установить для него дверцы. Потом сверху на несколько рядов кладки кирпичей поместить решетку, которая разделяет поддувало и топку.
- Во время формирования топки своими руками необходимо учесть размеры котла и подготовить зазоры, которые должны быть между внешними стенками самого котла и кладкой по всему периметру топки. В первом ряду кирпичей по периметру топки необходимо сделать бортик для того, чтобы установить уголок. На этих уголках будет закрепляться котел. Стоит помнить и про проемы по бокам топки для того, чтобы вывести трубы для подачи и обратки.
- Кладка стенок дымохода своими руками должна предусматривать формирование каналов для того, чтобы рассеивалось лишнее тепло, и можно было сбрасывать золу и гарь.
- В конце всей работы следует выкложить дымоход. После окончания всех работ вы можете подключить систему отопления к котлу и проверить ее работоспособность.
poluchi-teplo.ru
Печь с котлом водяного отопления — самостоятельное конструирование
Нет ничего лучше потрескивания настоящих дров в бане – это и аромат, и «живое» тепло, хороший жар. Но что делать, если этих же дров на растопку уходит не меряно? Вот тогда лучше задуматься о замене обычной печи на популярную стандартную или русскую печь с котлом водяного отопления. Такая печь обладает огромной теплоотдачей и высоким КПД, а и все благодаря тому, что поверхность нагрева у котла достаточно большая — при всей компактности его габаритов.
Использование чугунного радиатора для самоделки
Отличный водяной котел для печи можно легко сделать своими руками – как и построить самому такую чудо-печь. А в качестве водонагревателя подойдет обычный чугунный радиатор – можно использовать М-140, который часто выбрасывается после сноса старых пятиэтажек. Примерная емкость таких радиаторов – 1,5 л, а площадь их поверхности – 0,254 кв.м. Если же соединить 12 секций, получится нагреватель с площадью 3 кв.м. и 18 литрами емкости. Сваренный из листового материала котел с такими характеристиками занимал бы уйму места, в чем и несомненный плюс именно такой конструкции.
Отапливать такая печь с водяным котлом-радиатором может даже достаточно большую баню – до 100 кв.м. Но, прежде чем ставить сам котел, нужно будет сначала разобрать радиаторы, очистить от грязи и хорошо промыть горячим раствором соляной кислоты – 6%. После чего снова сполоснуть водой. Далее меняются картонные прокладки между секциями, ведь температура в печи достигает 600?С, при угле – еще больше. Картон просто выгорит, и радиатор начнет течь – чтобы этого не произошло, вместо него целесообразнее использовать асбестовый шнур, пропитанный порошком графита с натуральной олифой.
Теперь части радиатора нужно собрать в такой последовательности:
- В соединяемые секции вворачиваются ниппели со своей правой и левой резьбой, после чего на них наматывается тот же п
teplo-ltd.ru
Котел в печь для отопления своими руками
Кирпичные печи с котлом отопления
Если вы решили построить у себя на участке баню, то особое внимание следует обратить на то, какой котел вы там установите. Изготовить такую конструкцию своими руками – это вполне реальная возможность. Ничего сложного в этом нет. Главное иметь под руками грамотно выполненный чертеж, по которому вы…
Самодельные котлы на опилках – это выход из создавшегося затруднительного положения. И даже если вы умеете мастерить, то такое приспособление для отопления помещения вам будет под силу. Нужно иметь в своем распоряжении трубу диаметром около 400 мм. С одной стороны делается днище (приваривается ку…
В данном материале Вы узнаете как грамотно изготовить котёл отопления работающий на дровах своими руками, используя подручные средства. Вам понадобится совсем немного опыта обращения со сваркой а так же металл который необходимо будет сварить. Котел паровой на дровах представляет собой прекрасный…
Из данного материала Вы узнаете как правильно делать самодельные котлы на отработке, мы подробно рассмотрим вопрос о том как самостоятельно используя подручные средства сделать хороший самодельный котел работающий на отработке. У любого обывателя желающего провести отопление в собственный дом воз…
otoplenie-vdome.ru
Особенности водяного отопления от печи своими руками
В последнее время все большую популярность приобретает индивидуальное жилье. Строительство индивидуальных домов ведется не только в отдаленных районах, но и в пределах города. Подключение дома или дачи к системе центрального отопления удается не всегда. Кроме того, многим кажется, что установить печное отопление с водяным контуром выгоднее с экономической точки зрения. Но так ли хороша печь с водяным отоплением, как это кажется на первый взгляд?
Комбинирование – удачное решение
Камин с контуром
Многие задаются вопросом, как объединить эти две совершенно разные системы. Вопрос совершенно не праздный.
- Многие задаются вопросом, как могут быть объединены отопительно варочная печь с теплообменником. Вопрос совершенно не праздный.
- Ведь обычная отопительно варочная печь на дровах не может обеспечить равномерного обогрева всех комнат дачи, особенно, если требуется организовать печное отопление двухэтажного дома.
- Приходится устанавливать как минимум несколько печей, что, согласитесь, с финансовой точки зрения довольно сложно сделать.
- Установив печное отопление с водяным контуром своими руками, можно исправить ситуацию.
- Устроив отопительно-варочную кирпичную печь с водяным контуром, можно убить сразу двух «зайцев» — готовить пищу и одновременно обогревать большую площадь, используя один объем топлива.
- Печь камин с водяным контуром, своими руками изготовленная, тоже, по мнению многих, способна значительно сэкономить на топливе при отоплении помещения.
Выгодно, удобно? Однозначно. Но это в теории, а как дело обстоит на практике, мы рассмотрим далее.
Есть спрос – есть предложение
Начнем с того, что в продаже уже существуют камины с установленным в них теплообменником, позволяющим осуществить в доме установку радиаторного отопления. Если же будет установлена отопительно варочная печь для водяного отопления, то данный агрегат позволит готовить пищу без увеличения расхода дров. Очень удачная инженерная мысль, но это только на первый взгляд.
Радиаторная система – неисправимые законы
Система отопления
Как известно, изначально радиаторная система отопления индивидуального дома рассчитана на гравитационный закон. Перепад выходного и входного трубопровода данной системы составляет значительную величину. Выходящий трубопровод располагается значительно выше входящего трубопровода. Из этого становится понятным, что чем больше разница в температуре теплоносителя в этих трубопроводах, тем лучше циркуляция внутри радиаторной системы, соответственно, лучше отопление. Недостаток наклона системы и небольшой перепад в трубопроводах в настоящее время с успехом компенсируют установкой специальных насосов, работающих от сети 220 В.
Высокий КПД с сюрпризом
Однако организуя печное отопление частного дома своими руками, владельцы нередко сталкиваются с массой хлопот и сюрпризов. Дело в том, что дровяная отопительно варочная печь с теплообменником будет прекрасно обогревать и помогать готовить в холодное время года. КПД у такой печи очень высок и доходит до 85 – 90%. Прогретый за одну протопку кирпич долгое время будет греть радиаторную систему, позволяя сохранять тепло в доме длительное время. А что случится летом? Такую печь и камин с теплообменником нельзя будет использовать даже для приготовления пищи. Почему? Потому что она будет нагревать радиаторную систему отопления, и в доме будет невозможно находиться из-за жары.
Простое и удачное решение
Скептики, конечно, скажут, что установка вентилей на радиаторной системе позволит перекрыть циркуляцию теплоносителя, обеспечив тем самым работу печи без нагрева системы. Все верно, циркуляции не будет. Но печь работает, контур внутри печи нагревается, что произойдет? Обратим свой взор в далекое прошлое, когда с помощью силы пара человечеству удалось двигать паровозы и корабли, сила пара просто потрясает. Остатки теплоносителя в контуре просто взорвутся, разнеся всю печь.
Что же тут можно сделать? А мы возьмем и оборудуем печь с водяным контуром клапаном давления, — скажут одни. Будем сливать теплоноситель на летнее время, — скажут другие. И все они окажутся неправы. Действительно, отсутствие теплоносителя в системе радиаторного отопления скажется на отсутствии тепла в радиаторах в летнее время при работе печи и не создаст угрозы взрыва. Но что произойдет с самим контуром, находящимся внутри печи?
- Сгорающие дрова вырабатывают очень высокую температуру.
- Тепловая инерция кирпича очень высока, и металлический контур будет сильно нагреваться, что приведет к однозначному его прогоранию.
Представьте сами: осенью, залив теплоноситель, вы обнаруживаете течь внутри печи. Мало приятного, а для устранения такой поломки, как правило, придется сделать сложный ремонт с перекладкой печи, что само по себе является очень неприятным и затратным делом.
Циркуляция – желания и действительность
Контур кирпичной печи
Но и это еще не все. Предположим, что кирпичная печь с водяным отоплением, своими руками установленная в доме, имеет принудительную систему циркуляции. Другими словами, во входном трубопроводе установлен насос, обеспечивающий нормальную циркуляцию теплоносителя внутри радиаторной системы.
- Как правило, такие системы имеют трубопроводы сравнительно небольшого диаметра, да и сам контур тоже.
- Мы уже знаем, что температура от твердого топлива имеет очень большую мощность, а кирпичи прекрасно аккумулируют тепло.
- Чтобы в контуре печи теплоноситель не закипал, циркуляция должна быть очень хорошей.
Ну и прекрасно, скажут многие, хорошая циркуляция — залог хорошей работы радиаторной системы отопления. Повторимся, теория и практика — вещи разные, тем более практика российской действительности. Итак, зима, все нормально, печь топитс
teplo-ltd.ru
Печь котел для отопления дома
Отопительные печи или котлы для отопления дачного дома — что выбрать?
Отопление загородного дома — это условие комфортного отдыха там не только летом, но и зимой. Конечно, идеальный вариант отопления представляется городскому жителю в виде центральной системы отопления, но это роскошь для большинства садовых товариществ, дачных поселений и даже коттеджных поселков. Именно поэтому вопрос отопления частного дома владельцы решают самостоятельно, неизбежно сталкиваясь с вопросом о том, какая печь лучше для дома и какой водяной котел стоит предпочесть?
Обилие отопительных решений представлено собственникам в немыслимом разнообразии и, сделать адекватный выбор, возможно, только если есть представление о том, что требуется найти.

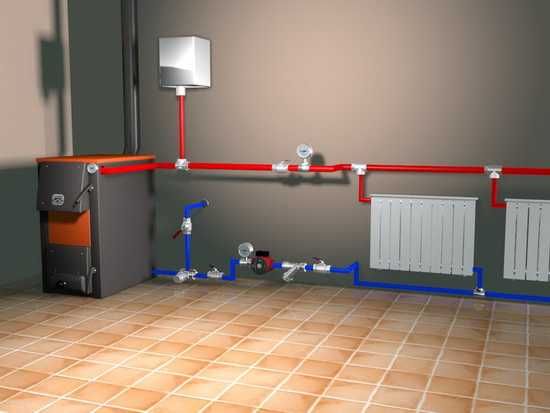

Варианты источников отопления могут быть различными, но традиционно выбор делается либо в пользу водяного котла, либо в пользу печей. Существуют различные варианты масляных радиаторов и тепловых пушек, однако эти варианты не настолько популярны и зачастую применяются в качестве временных мер.
Котлы для отопления дачного дома могут использовать в качестве источника энергии различные виды топлива — газ, электричество, твердое или жидкое топливо. Однако принцип работы этих устройств во всех случаях одинаков: в специальном баке нагревается вода (или другой тип теплоносителя), которая циркулирует по отопительному контуру, нагревая батареи.
Отопительные котлы различают по следующим параметрам: мощности устройства, типу используемого топлива, стоимости, количеству используемых контуров отопления.
Без знания этого параметра невозможно подобрать эффективную модель котельной установки. Стандартно принято считать, что 1 кВт котла способен обогреть 10 м2 площади дома.
- Тип используемого топлива
В качестве топлива для этих отопительных приборов могут выступать любые источники: газ, дрова, уголь, масло, керосин, электричество. Выбор делается в зависимости от того, какой источник энергии доступен в каждом конкретном случае.
- Стоимость котельных установок

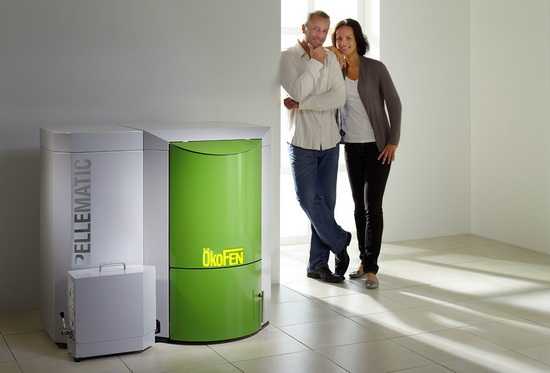

Наиболее доступные котлы для отопления дачного дома производятся отечественными производителями. Котлы, находящиеся в среднем ценовой диапазоне, делают в Словакии, Корее и Чехии. Наиболее дорогие модели производятся в Швеции и Германии.
По количеству контуров котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы для отопления дачного дома предназначены для отапливания помещений, однако неспособны без вспомогательных устройств (бойлеров косвенного нагрева) готовить воду для ГВС.
Двухконтурные котлы способны обогревать помещение и одновременно готовить воду для системы ГВС.
При решении вопроса в пользу котлов, следует иметь в виду, что на зиму из системы сливается вся вода, поэтому если планируется приезжать на дачу раз в неделю, то вариант с заполнением системы отопления водой и последующим сливом вряд ли можно назвать удобным и эффективным.
Отопление с помощью печей
Отопительные печи представляют собой устройства, способные нагреваться и излучать тепло. Чтобы решить, как выбрать печь для дома, следует иметь представление об основных типах печей, их достоинствах и недостатках. Обогрев с помощью печей носит название воздушного отопления, в то время как отопление с помощь котлов — водяного. Источником энергии для печей традиционно служат дрова и уголь.
Промышленные образцы печей способны работать на отходах производств и на газу. Помимо этого промышленные модели печей могут быть оборудованы специальными воздуховодами для передачи тепла к нужным помещениям.
Такая система позволяет обогревать помещения в доме равномерно, в то время как традиционная печь страдает неравномерным прогревом помещений.
Однако при грамотном подходе к вопросу традиционную кирпичную печь можно разместить настолько удобно, что она будет отапливать все помещения дома одновременно, включая комнаты на верхних этажах.
Печи могут быть произведены на промышленных производствах, а могут быть сложены силами печных мастеров или собственноручно хозяевами жилища. В зависимости от этого, различают три основных типа печных конструкций: из кирпича, из стали, из чугуна. Решение вопроса о том, как выбрать печь для дома будет зависеть в первую очередь от того, из какого материала она будет исполнена.
Эти печи долгое время игнорировались дизайнерами и архитекторами, однако в последнее время лидируют по количеству установок, составляя достойную конкуренцию устройствам из металла. Преимущества печей заключаются в том, что кирпич является очень теплоемким материалом и способен, набрав тепловую энергию за 2-3 часа топки, отдавать ее на протяжении суток.
Благодаря этому кирпичную печь достаточно топить всего один раз за сутки. Среди минусов устройства значатся высокая стоимость строительства, медленная скорость нагрева (2-3 часа) и относительно большие габариты конструкции.
Чугунные печи камины (для дачи, загородного дома постоянного проживания) находятся на
www.teplo-ltd.ru
Печи или котлы для отопления дачного дома
Отопление загородного дома — это условие комфортного отдыха там не только летом, но и зимой. Конечно, идеальный вариант отопления представляется городскому жителю в виде центральной системы отопления, но это роскошь для большинства садовых товариществ, дачных поселений и даже коттеджных поселков.
Именно поэтому вопрос отопления частного дома владельцы решают самостоятельно, неизбежно сталкиваясь с вопросом о том, какая печь лучше для дома и какой водяной котел стоит предпочесть?
Варианты источников отопления могут быть различными, но традиционно выбор делается либо в пользу водяного котла, либо в пользу печей. Существуют различные варианты масляных радиаторов и тепловых пушек, однако эти варианты не настолько популярны и зачастую применяются в качестве временных мер.
Котлы для отопления дачного дома могут использовать в качестве источника энергии различные виды топлива — газ, электричество, твердое или жидкое топливо. Однако принцип работы этих устройств во всех случаях одинаков: в специальном баке нагревается вода (или другой тип теплоносителя), которая циркулирует по отопительному контуру, нагревая батареи.
Отопительные котлы различают по следующим параметрам: мощности устройства, типу используемого топлива, стоимости, количеству используемых контуров отопления.
- Мощность устройства
Без знания этого параметра невозможно подобрать эффективную модель котельной установки. Стандартно принято считать, что 1 кВт котла способен обогреть 10 м2 площади дома.
- Тип используемого топлива
В качестве топлива для этих отопительных приборов могут выступать любые источники: газ, дрова, уголь, масло, керосин, электричество. Выбор делается в зависимости от того, какой источник энергии доступен в каждом конкретном случае.
- Стоимость котельных установок
Наиболее доступные котлы для отопления дачного дома производятся отечественными производителями. Котлы, находящиеся в среднем ценовой диапазоне, делают в Словакии, Корее и Чехии. Наиболее дорогие модели производятся в Швеции и Германии.
- Количество контуров
По количеству контуров котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы для отопления дачного дома предназначены для отапливания помещений, однако неспособны без вспомогательных устройств (бойлеров косвенного нагрева) готовить воду для ГВС.
Двухконтурные котлы способны обогревать помещение и одновременно готовить воду для системы ГВС.
При решении вопроса в пользу котлов, следует иметь в виду, что на зиму из системы сливается вся вода, поэтому если планируется приезжать на дачу раз в неделю, то вариант с заполнением системы отопления водой и последующим сливом вряд ли можно назвать удобным и эффективным.
Отопление с помощью печей
Отопительные печи представляют собой устройства, способные нагреваться и излучать тепло. Чтобы решить, как выбрать печь для дома, следует иметь представление об основных типах печей, их достоинствах и недостатках. Обогрев с помощью печей носит название воздушного отопления, в то время как отопление с помощь котлов — водяного. Источником энергии для печей традиционно служат дрова и уголь.
Промышленные образцы печей способны работать на отходах производств и на газу. Помимо этого промышленные модели печей могут быть оборудованы специальными воздуховодами для передачи тепла к нужным помещениям.
Такая система позволяет обогревать помещения в доме равномерно, в то время как традиционная печь страдает неравномерным прогревом помещений.
Однако при грамотном подходе к вопросу традиционную кирпичную печь можно разместить настолько удобно, что она будет отапливать все помещения дома одновременно, включая комнаты на верхних этажах.
Печи могут быть произведены на промышленных производствах, а могут быть сложены силами печных мастеров или собственноручно хозяевами жилища. В зависимости от этого, различают три основных типа печных конструкций: из кирпича, из стали, из чугуна. Решение вопроса о том, как выбрать печь для дома будет зависеть в первую очередь от того, из какого материала она будет исполнена.
- Кирпичные печи
Эти печи долгое время игнорировались дизайнерами и архитекторами, однако в последнее время лидируют по количеству установок, составляя достойную конкуренцию устройствам из металла. Преимущества печей заключаются в том, что кирпич является очень теплоемким материалом и способен, набрав тепловую энергию за 2-3 часа топки, отдавать ее на протяжении суток.
Благодаря этому кирпичную печь достаточно топить всего один раз за сутки. Среди минусов устройства значатся высокая стоимость строительства, медленная скорость нагрева (2-3 часа) и относительно большие габариты конструкции.
- Чугунные печи
Чугунные печи камины (для дачи, загородного дома постоянного проживания) находятся на втором месте после кирпичных по способности аккумулировать тепло. Среди прочих достоинств чугунных агрегатов следует сказать о том, что они просто устанавливаются владельцем дома, имеют доступную стоимость и представлены покупателям в огромном количестве стилистических, функциональных и конструктивных решений.
Обогрев дома с их помощью происходит очень быстро — уже через 20 минут после растопки помещение будет иметь комфортную температуру. Среди недостатков устройств, следует отметить то, что они неспособны равномерно обогреть все помещения дома, после нагрева имеют высокую температуру с внешней стороны. Кроме того, чугунные печи камины для дачи могут легко треснуть, если на их раскаленный корпус попадет холодная вода.
- Стальные печи
Стальные печи имеют легкий вес и компактные размеры. Их очень легко устанавливать, они мгновенно нагреваются и являются достаточно теплопроизводительными. Производителями предлагаются стальные печи, имеющие различный дизайн, мощность и стоимость. Последняя новинка среди металлических печей — возможность длительного горения.
Такая функция используется в том случае, когда требуется поддерживать достигнутую температуру. Благодаря тому, что в момент длительного горения топливо не столько горит, сколько тлеет, одной закладки дров хватает на 5-7 часов обогрева. Главный минус стальных печей заключается в том, что они неспособны накапливать тепло, а это значит, что как только в печи закончится топливо, помещение будет очень быстро терять температуру.
Печи являются экологичным и автономным решением для обогрева загородной недвижимости. Выбор того или иного варианта зависит от площади объекта и от того, какое количество времени планируется проводить на даче зимой.
Какая печь лучше для дома, в котором зимой ночевать не планируется?В таком случае нет смысла ставить кирпичную печь, так как пока она растопится и начнет активно отдавать тепло, хозяева уже покинут помещение.
Оптимальным решением для непродолжительных зимних посещений будет печь из чугуна или стали.
