Водяное отопление в частном доме от печи на дровах: чертежи, схемы

Здесь вы узнаете:

Системы водяного отопления продолжают удерживать лидирующие позиции. Несмотря на некоторую сложность в монтаже, они обеспечивают бесперебойную доставку тепла в обогреваемые помещения, забирая тепловую энергию от газовых котлов. Если же газа в доме нет, системы запитываются от альтернативных источников тепла. В этом обзоре мы рассмотрим, как организовать водяное отопление в частном доме от печи на дровах – в некоторых случаях такие печки становятся самым дешевым вариантом обогрева.

Что представляет собой печь с водяным контуром

Традиционная дровяная печка обладает на редкость простой конструкцией – в ней присутствуют топочная камера с загрузочной дверцей, зольник с поддувалом и дымоход. Получается эдакая буржуйка, отличающаяся простотой. Но эта простота лишает печку возможности обогревать сразу несколько помещений. Этот недостаток устраняется с помощью водяного контура. В итоге мы получаем агрегат, состоящий из следующих частей:

• Топка – сюда загружаются дрова, уголь и другие виды твердого топлива;
• Зольник – в него ссыпается образующаяся при горении зола;
• Дымоход – через него продукты сгорания отправляются в атмосферу;
• Змеевик для печного отопления – это теплообменник, по которому циркулирует теплоноситель.

Именно змеевик и является здесь самым важным звеном, ведь он отвечает за передачу тепла в отопительную систему.

Рассмотрим основные преимущества водяного отопления с печью на дровах:

К выбору дров следует подходить очень тщательно, ведь от этого зависит эффективность работы печи.

• Возможность самостоятельной сборки печки – ничто не мешает собрать ее своими руками, ориентируясь на чертежи и порядовки;
• Небольшие затраты на поддержание системы в рабочем состоянии – сказывается дешевизна дров;
• Доступность топлива – дрова можно приобрести или нарубить самостоятельно.

В последнем случае мы и вовсе получаем почти бесплатное водяное отопление с халявными дровами. Но есть и недостатки:

• Необходимость в регулярной очистке печи для водяного отопления – она нуждается в уборке золы;
• Необходимость в хранении большого количества дров – для этого придется соорудить поленницу;
• Низкий КПД – он редко превышает 80%, хотя некоторые заводские модели обладают неплохой эффективностью, достигающей и даже превышающей показателя в 90%.

Кроме того, для поддержания работоспособности водяного отопления печь придется постоянно подкармливать дровами. Именно частые подходы для загрузки очередной порции поленьев и являются главным минусом. Но этот недостаток нейтрализуется пиролизной схемой горения.

Образующуюся в процессе сгорания дров золу рекомендуется использовать как удобрение для подкормки цветов и сельскохозяйственных культур.

Принцип работы системы водяного отопления с печью на дровах безобразно прост – горящие дрова выделяют тепловую энергию, поглощаемую теплообменником. Оттуда тепло отправляется к установленным в комнатах радиаторам. Для контроля температуры в систему ставится термометр. Циркуляция теплоносителя может быть естественной или принудительной (с применением циркуляционного насоса).

Водяное отопление с естественной циркуляцией подходит для обогрева небольших домовладений. Оно отличается простотой и отсутствием лишних расходов на монтажные работы. Если же дом большой, реализуется схема с принудительной циркуляцией – после печи на дровах в систему ставится циркуляционный насос, гоняющий воду по системе. Печное водяное отопление может быть открытого или закрытого типа – в последнем случае контур герметичен, для компенсации расширения теплоносителя в него встраивается специальный мембранный бак.

Изготовление печи своими руками

Большим плюсом станет покупка пиролизного агрегата – он отличается длительным горением дров и повышенным КПД.

Печное отопление с водяным контуром может отапливать здания большого размера – все зависит от мощности применяемой печи. Если есть возможность приобрести заводскую печку на дровах, то это плюс. Заводские агрегаты более аккуратные и эффективные, но на их приобретение нужны средства.

При нехватке денежных средств печное отопление с водяным контуром реализуется на основе самосборных печей, работающих на дровах. Их собирают из листового металла и кирпича. Металлические печки отличаются простотой – для их сборки нужен сварочный аппарат. Также они предельно компактны и не занимают много места. Их кирпичные версии более объемные, но они дольше хранят тепло и отличаются более эстетичным внешним видом.

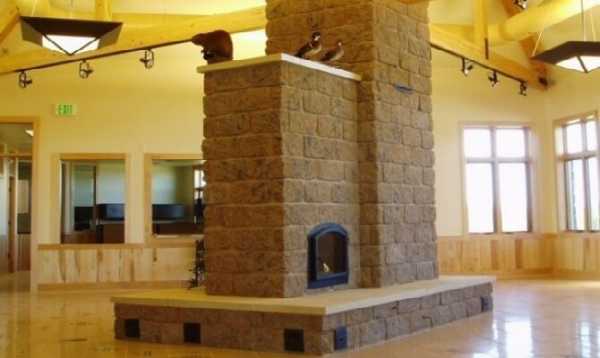

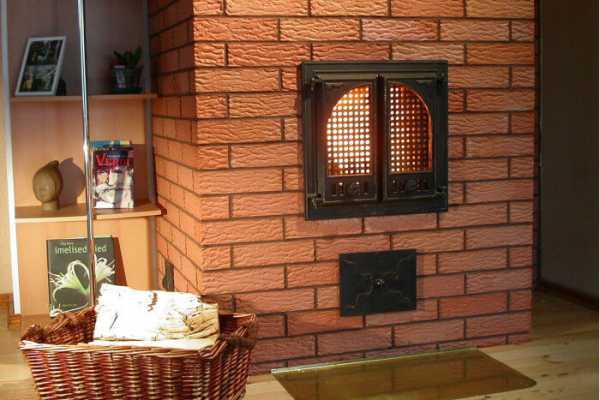

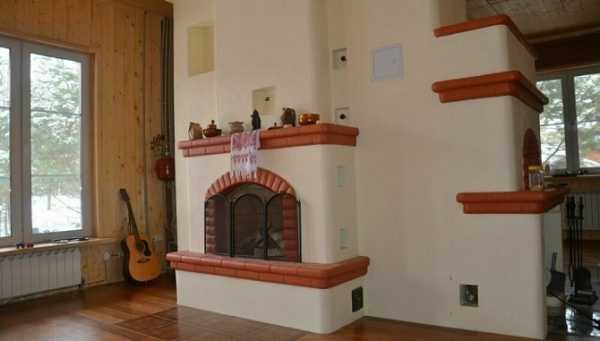

Кирпичные печи на дровах всегда были атрибутом домашнего уюта. А будучи дополненными теплообменниками для организации водяного отопления, они подарят тепло всему дому, а не одному-единственному помещению.

Собрать простую печь с водяным контуром для отопления дома своими руками не представляет труда для тех, кто умеет обращаться с инструментами. В этом обзоре мы рассмотрим две схемы – одна из них поможет собрать печку из металла, а вторая из кирпича. Но для начала необходимо поговорить об изготовлении змеевика, являющегося сердцем любого отопительного агрегата, работающего на дровах.

Изготавливаем змеевик

Печное водяное отопление начинается с изготовления теплообменника. При определенном желании им можно оснастить уже имеющуюся печку, адаптировав его под размеры топки. В этом случае затраты будут минимальными. В принципе, змеевик может иметь любую конструкцию, а основой для его изготовления служит стальная труба с толщиной стенок 4-5 мм – такая толщина необходима с целью исключения прогорания змеевика от горящих дров. Также есть возможность использовать профильную прямоугольную трубу размером 60х40 мм.

Если есть возможность изготовить теплообменник для водяного отопления с помощью печи на дровах из нержавеющей стали, то это еще лучше – нержавейка обладает высокой стойкостью к коррозии. Неплохими характеристиками обладают змеевики из гнутой медной трубы.

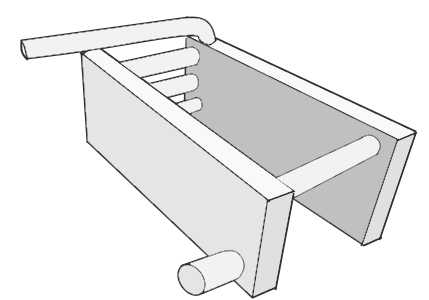

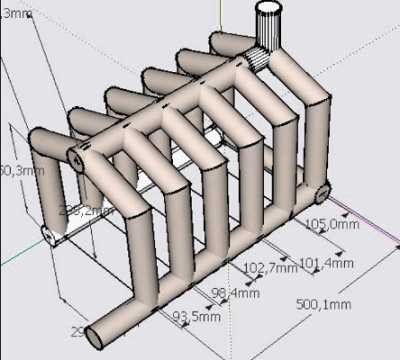

Схема наиболее удачного змеевика.

Например, змеевик можно обустроить по чертежу на рисунке слева. Он изготавливается из металлических труб различного диаметра. Дрова здесь горят как-бы внутри теплообменника, а тепло передается в циркулирующую воду. При необходимости, вы можете выполнить змеевик по любой другой схеме. Есть и альтернативное решение – в доме строится кирпичная печь с водяным отоплением, теплообменником в которой выступает самая простая чугунная батарея.

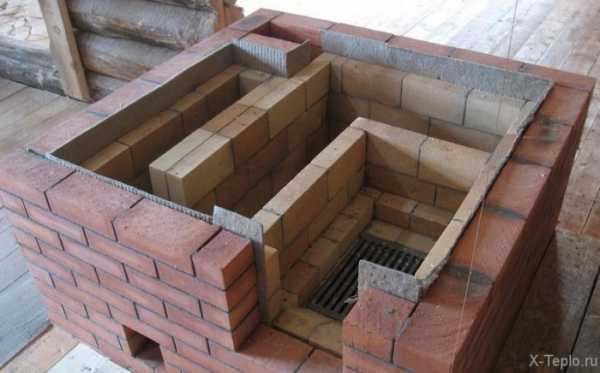

Как сделать печь из кирпича

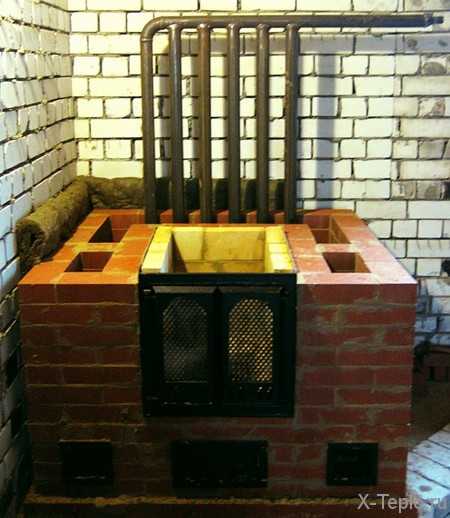

Кирпичная печь с водяным контуром для отопления дома – это надежное и красивое решение. Загвоздка только в том, чтобы красиво выложить кладку, что получается далеко не у всех. В качестве образца мы возьмем вот такую порядовку.

Для сборки печи на дровах нам потребуются:

• Огнеупорный кирпич;
• Смесь для кладки печек – продается в уже готовом для замеса виде;
• Инструмент для работы со смесью – «мастерок»;
• Строительный уровень.

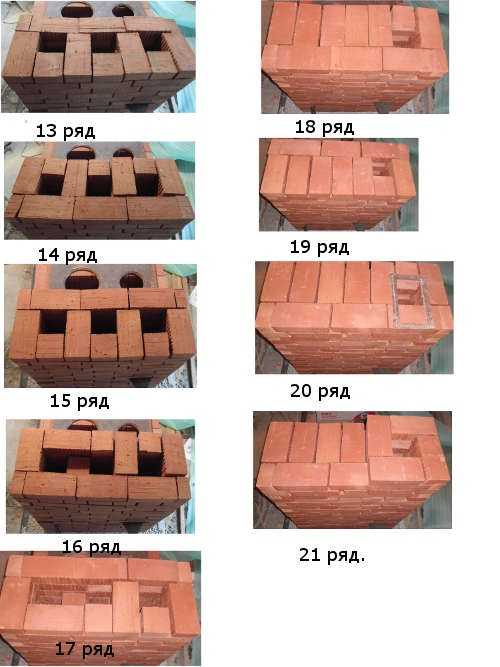

На представленной порядовке мы видим довольно простую печь для водяного отопления со встроенным теплообменником. Ничто не мешает выбрать и любую другую порядовку без змеевика – им можно оснастить практически любую кирпичную печку, поместив его прямо в топку. Рассчитать предварительные размеры топки можно по размерам используемых кирпичей и уже на основе полученных данных рассчитать габариты змеевика.

Обратите внимание, что габариты теплообменника должны быть немного меньше топки – тепловое расширение металла при нагревании вызовет изменение его размеров.

Аналогичным образом поступаем с любой другой порядовкой – вычисляем размер будущей топки, делаем под нее теплообменник. Также возможны другие схемы расположения теплообменников, например, внутри дымовых каналов.

Такой вариант будет оптимальным при использовании чугунной батареи.

Создавая водяное отопление частного дома от печи, следует отметить, что помещение, в котором находится сама печка, не нуждается в установке радиаторов – его будет отапливать тепло, исходящее от кирпичных стен. Радиаторы ставятся в других комнатах, куда не достает тепло от отопительного агрегата. Кстати, есть возможность немного сэкономить на радиаторах, если смонтировать печь так, чтобы тепловая энергия поступала от ее стенок сразу в два или три помещения.

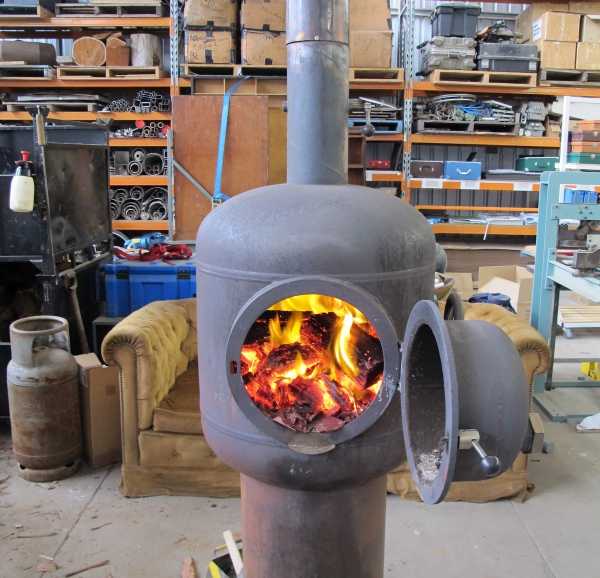

Изготовление металлической печи

Печное отопление с водяным контуром в деревянном доме можно сделать на основе металлической печи, хотя ничто не мешает отдать предпочтение кирпичу. Но с металлом меньше возни, а еще такая печка займет минимум места. В качестве основы возьмем схему самой простой буржуйки и выкинем из нее внутренние перегородки.

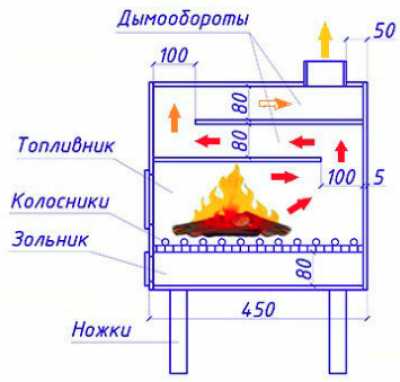

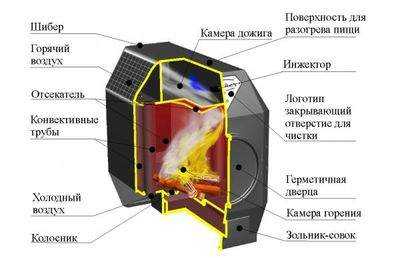

Предлагаем Вам чертеж одной из самый простых, но в тоже время эффективных металлических печей.

Эти перегородки необходимы для реализации пиролизной схемы горения, но в случае с нашим водяным отоплением они становятся не нужны. Вместо них весь внутренний объем займет теплообменник. Его можно изготовить из труб или листового металла – в последнем случае его площадь будет несколько больше, что увеличит тепловую мощность нашего агрегата.

Для изготовления печи потребуется листовой металл толщиной 4-5 мм. Вырезаем стенки, изготавливаем из арматуры колосниковую решетку. Монтируем основание, ставим внутрь теплообменник, собираем конструкцию воедино. Устанавливаем дымоход, подключаем печь к системе водяного отопления, заливаем теплоноситель и проводим тестовый запуск. Обратите внимание, что помещение, в котором стоит металлическая печка, обогревается ее собственным теплом, без дополнительных радиаторов.

Некоторые рекомендации

Создать водяную рубашку для печи своими руками несложно. И уже ее можно вмонтировать в любую печку – металлическую или кирпичную. Отопление дома дровами чревато частой возней с отопительным оборудованием, но при отсутствии газа другие альтернативы выглядят более дорогими. Для реализации более эффективного обогрева жилища, воспользуйтесь нашими рекомендациями:

• Не экономьте на толщине листового железа – помните, что от этого зависит продолжительность срока службы печи;
• Обязательно используйте термометры и манометры для контроля рабочих параметров системы отопления;
• Не используйте альтернативные теплоносители, не отличающиеся стойкостью к высоким температурам;
• Обеспечьте избавление от тепловых потерь – это позволит рассчитывать на экономное расходование дров на отопление жилища.

Эти советы позволят сделать отопление частного дома на дровах более эффективным.

remont-system.ru

Печь с водяным контуром для отопления дома: правильно выбраем и устанавливаем

Существует масса способов для обогрева, однако печь с водяным контуром для отопления дома является частым выбором потребителя. Подобный способ отопления сочетает в себе плюсы печного и водяного обогрева. Механизм нагревает теплоноситель, сам водяной контур, дымовые каналы печи и стенки. При использовании простой печи тепло распределяется неравномерно: водяной же контур позволяет рассредотачивает тепло по всему дому.

Решающая отличительная черта данной системы обогрева — это наличие теплообменника, или же «змеевика». Он ставиться в топливник, и к нему подключаются все элементы водяного отопления. Теплообменник имеет два патрубка: верхний, соединяющийся с подающим контуром, и нижний, ведущий к обратному контуру печного отопления.

Печь с водяным контуром для отопления дома: принцип работы

Принцип работы прост. Циркулирующая вода движется в теплообменник, располагающийся в топливнике. Топливник накаляется за счёт горения топлива, нагревая воду. Кипяток распределяется по батареям, а когда остывает — вновь возвращается обратно.

Печь с водяным контуром для отопления дома может представлять из себя камин или обыкновенную печку из кирпича: теплообменник нагревается от соприкосновения с разведённым огнём, поскольку находится непосредственно в камере сгорания. Теплообменник должен соответствовать следующим требованиям: быть прочным и выдерживать высокие температуры.

Как выбрать печь с водяным контуром для отопления дома



Существует пара основных систем обогрева печей-каминов:

• металлические печки с дверцей из огнеупорного материала с теплообменником, который подключается к водяному контуру;
• механизмы с металлической открытой или закрытой топкой и с теплообменником водяного контура.

У них имеются разные нюансы использования, собственные плюсы и минусы. Прекрасным выбором является дровяной котел отопления с водяным контуром цена которого весьма демократична. Не во всех уголках страны существует возможность провести газ или использовать дорогое электричество, и в этом случае древесина является источником тепла для дома. Некоторые камины рассчитаны на использование угля.

При выборе автономной системы обогрева следует ориентироваться на необходимую мощность и площадь отапливаемого дома. Мощность печи зависит от размера камеры сгорания и её конструкции. Данные показатели следует искать в паспорте или самой камеры, или же готовой печи. Опираться в выборе стоит на номинальную, а не на максимальную мощность.

Лучше предпочесть изделие проверенного и зарекомендовавшего себя производителя — во избежание неожиданных протечек. Печное отопление с водяным контуром в первую очередь должно быть надёжным.

Печное отопление с водяным контуром: монтаж своими руками

Для монтажа системы отопления своими руками не лишним будет уже имеющийся опыт обустройства каминов или укладки кирпича. В случае отсутствия необходимого опыта и умений, следует доверить установку отоплительной системы профессионалам, поскольку поломка любого механизма обогрева потенциально опасна.

Самая важная деталь в готовой конструкции — теплообменник. Приобрести оный можно в магазине, или же изготовить самостоятельно из труб и листов железа. Можно внедрить змеевик в уже действующую печку, или же установить теплообменник и позже уложить кладку камина.

Стены змеевика обязаны быть не менее пяти миллиметров. При строительстве угольного камина, сделать их нужно ещё толще, в противном случае они могут прогореть. В теплообменнике толщина слоя воды должна быть больше четырех сантиметров, иначе она может начать кипеть. Его нельзя устанавливать вплотную к стене топки из-за расширения змеевика от получаемого жара — лучше оставить зазор в два сантиметра.

Самое важное — продумать нюансы пожарной безопасности своего обогрева. Облицовку следует выполнить материалами не поддающимися огню, например — кирпичом. Между камином и перегородками из древесины необходимо оставить воздушные прослойки во избежание перегрева и последующего пожара.

Подробные схемы систем обогрева можно найти в интернете. За котел с водяным контуром для отопления дома лучше не браться, если нет уверенности в собственных силах.

Еще одним способом обогрева служат конвекторы отопления — устройства, которые позволяют отапливать практически любые помещения. Как правильно установить ванну самостоятельно читайте здесь.

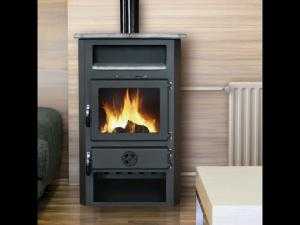

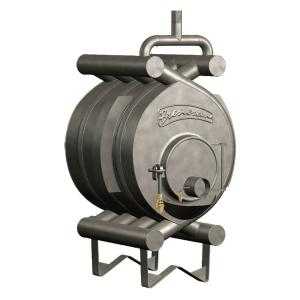

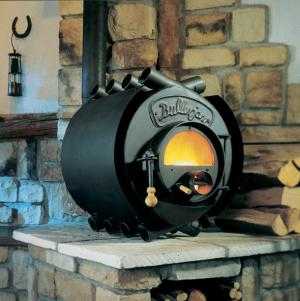

Железная печь для дома с водяным отоплением

Не обязательно использовать кирпич для постройку камина. Железная печь для дома с водяным отоплением куда более проста в монтаже и помогает сократить расходы в строительстве. Её обогревающие свойства не особо отличаются от более дорогих каменных аналогов.

Металлическая печь, так же как и металлический теплообменник, расширяется во время работы от нагрева, однако даже при установки в механизм из железа, теплообменник не должен устанавливаться впритык к стенкам.

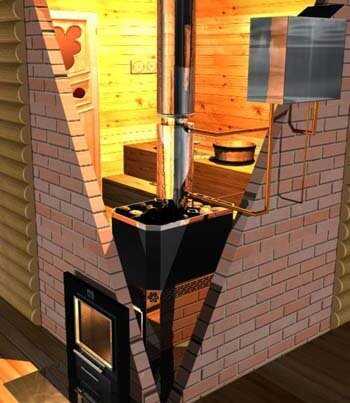

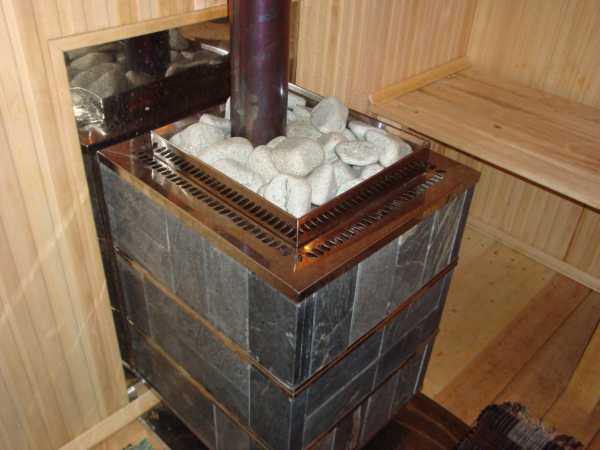

Банная печь с водяным контуром для отопления

Печи-камины не всегда используются для отопления жилищ. Так весьма популярна банная печь с водяным контуром для отопления построек предназначенных для периодического использования. Хорошая печка в бане просто необходима.

Сама печь может быть построена из кирпича, чугуна или стали. Батареи-радиаторы могут быть металлическими или чугунными. Каждый материал обладает своими особенностями:

• кирпич очень хорошо сохраняет тепло, но подвержен деформации при серьёзных тепловых ударах;
• чугун обладает высоким теплообменом и очень тяжелым весом, что не всегда удобно, под воздействиями крупных температур может пострадать;
• сталь обладает хорошим теплообменом, лёгким весом, дешевизной и стойкостью к повышенным температурам.

Обогрев с помощью задействования водного контура серьёзно экономит топливные материалы и обладает дополнительными плюсами:

1. Уменьшает цену эксплуатации обогрева.
2. Позволяет полноценно обогревать всю баню, а не исключительно парилку.
3. Равномерно распределяет жар по помещению.

Подобная система обогрева даёт возможность самостоятельного монтажа водяного подпольного отопления. В случае покрытия отоплительных труб бетоном, следует использовать специальные добавки в материал, дабы увеличить его устойчивость к повышенным температурам. В противном случае расширенная цементная смесь рискует пойти трещинами.

Газовое печное отопление с водяным контуром

Не все камины функционируют на дровах или угле. Газовое печное отопление с водяным контуром работает на голубом топливе. Такое зачастую происходит при внедрении в уже существующую систему обогрева.

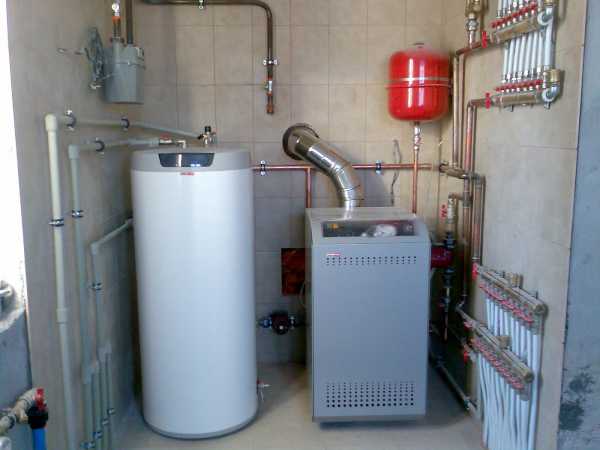

К примеру, если для отопления в доме уже располагается котел газового типа, то к ней успешно подключается и печь с водяным контуром. В таком случае печка станет полноценной заменой котлу обогрева.

Однако традиционно печи с водяным контуром устанавливаются в места, где нет газа, а использование электричества считается нецелесообразным.

domaster.su

Преимущества печей с водяным отоплением

Вопрос отопления загородных домов люди решают по-разному.  Не всегда  есть возможность сделать водяное  отопление с газовым котлом, поэтому большинство владельцев частных домов отапливают свои жилища старым дедовским способом – устанавливают надежную традиционную печь.

Если дом небольшой, то этого вполне достаточно, чтобы прогреть помещение. Но для двухэтажного коттеджа такой вариант не подойдет. Одной печи будет мала, а сооружать несколько печей в разных помещениях – неудобно и довольно хлопотно. Сейчас производители предлагают для больших загородных домов отличное решение вопроса отопления – печь с водяным отоплением.

Водяное отопление

Для традиционного печного отопления характерно неравномерное распределение тепла. В помещении,  где находится обычная кирпичная печь всегда очень жарко, а в других комнатах может быть даже прохладно. Такой проблемы не существует,  если отопление дома  оборудовано печью с водяным котлом. Тепло равномерно распределяется по всем комнатам, одинаково прогревая каждую из них.

Такие печи работают по принципу твердотопливного котла, к ним также подключена система водяного отопления, но,  в отличие от твердотопливного  котла,  печь с водяным отоплением еще нагревает дымовые каналы и стены, участвующие в отопительном процессе.

Печи с водяным отоплением обеспечивают не только передачу тепла к радиаторам, но также излучают тепло и со своей поверхности, в этом их главное преимущество перед котлами дровяного типа.

Сейчас дровяные печи с водяным отоплением пользуются особой популярностью в сельской местности, где отсутствует газопровод. Но также подобные печи устанавливают на дачах и в загородных домах, так как это удобно, практично и экономно. Стоимость печей с водяным контуром намного ниже стоимости котлов.

Виды отопительных печей с водяным отоплением

В зависимости от своих нужд, покупатели могут  выбирать  печки с водяным контуром разной мощности. Есть печи, оборудованные баком для хранения древесных гранул и механизмами для автоматической  подачи  пеллет в печь. Такие механизмы могут быть  пневматические устройства или шнековый конвейер.

Последние модели печей выпускают с системой регулирования, позволяющей   устанавливать нужный режим работы, который обеспечит на определенный период времени  конкретную температуру. При небольшой  нагрузке  на печь загрузку топлива и очистку  топки от золы, нужно делать  не часто.

Если необходимо  больше воды для различных  бытовых нужд, можно купить печи,  в которых  10% тепла идет на отопление, а 90% —  на нагрев воды, которую направляют в накопитель или  в отопительную систему.

Есть  печи с водяным контуром,  оснащенные программирующей автоматикой, системой принудительной вентиляции, с  пультом дистанционного управления.

Такие отопительные печи можно назвать универсальными обогревательными приборами  совмещают  функции  котла и титана. Благодаря чему, эти печи —  идеальный вариант для коттеджей, дач,  загородных домов, они прекрасно обогревают дом и к тому же имеют варочную поверхность.

Принцип работы  отопительных печей с водяным отоплением

Печки с водяным контуром имеют теплообменник встроенный в топку или в канал дымохода. Есть модели способные работать  в режиме циркуляции пара.

Выпускают печи из чугуна,  котловой стали,  рассчитанной на  работу в условиях высокого давления пара. Применяют их в качестве основного источника   отопления или в качестве  дополнительного оборудования.

Внутри печи установлен теплообменник. Через каналы резервуара нагревания проходят разогретые газы и передают тепло воде. Печь с котлом водяного отопления  может иметь в своей конструкции сразу несколько резервуаров, это значительно повысит ее КПД. В одном  резервуар  вода нагревается, во втором при  усиленном нагревании происходит парообразование.

Схема печки с водяным контуром

Для обогрева большого дома с традиционным печным отоплением понадобилось бы 2 – 3 печи, при этом расход дров или угля был бы очень высоким. Альтернативным и более экономным вариантом стали  печи с водяным отоплением  со специальным водогрейным котлом вмонтированным в топку. При такой системе отопления  даже при очень больших морозах будет достаточно двухразовой растопки водяной печи.

Такие  отопительно¬варочные печи могут прогревать  помещение даже в перерывах между двумя топками. Остывая,   трубы  отдают тепло в течение 5-6 ч, тем самым прогревая помещение даже без расхода топлива. КПД  печей с водяным отоплением составляет  80-85 процентов.

Если взять, как пример, печь с водяным контуром  размером 1020 х 1020 мм с железным котлом  длиной —  75 см, шириной — 48 см,  высотой — 30 см.  То КПД  этой печи при правильной эксплуатации достигает 85 процентов. Теплоотдача  при двухразовой топке для такой печи составит около 7600 Вт ( 6 500 ккал/ч ), а теплоотдача  котла — 17500 Вт (15 000 ккал/ч).

Подсчитав общую теплоотдачу печи с водяным котлом, получим   около 25000 Вт ( 21 500 ккал/ч ). Использование такой печи с котлом позволит  обогревать помещение до 300 квадратных метров при сильных морозах.

Достигается большая теплоотдача печи с водяным отоплением за счет того,  что нагревается большая поверхность водяного котла. Горячие газы  омывают со всех сторон корпус металлического котла, но при этом еще хорошо нагреваются и внутренние стенки отопительной камеры, это позволяет  при перерыве между топками  в  7- 8 часов поддерживать водяной котел в нагретом состоянии.

При использовании  печи с водяным контуром экономия дров по сравнению с обычными твердотопливными водяными котлами в два и больше.

Достоинства и недостатки печей с водяным контуром

Печка с водяным контуром, имеет целый ряд достоинств, но не лишена и определенных недостатков. При правильном выборе печи для своего дома, вы сможете пользоваться такими преимуществами этого агрегата:

• Высокая производительность, возможность хорошо прогревать помещения  с большой площадью;
• Низкая стоимость и доступность топлива, возможность использовать разные виды твердого топлива:  уголь, торф, кокс или дрова;
• Не нуждается в электроэнергии, так как основана на принципе естественной циркуляции.

Но также при покупке этого нагревательного прибора, нужно брать во внимание и его некоторые недостатки.

• Уровень КПД печи с водяным контуром ниже, чем уровень КПД газовых котлов.
• Большинство моделей имеет ручное управление. Только последние усовершенствованные модели печей производители обеспечили автоматическим управлением и автоматической подачей горючего.

Примечание! Но,  несмотря на свои минусы, печь с котлом водяного отопления пользуется большим спросом,  благодаря своей  неприхотливости и дешевизне.

Как сделать печку с водяным отоплением

Чтобы сделать кирпичную печь с водяным отоплением необходим регистр или, как его называют, котел, змеевик,  теплообменник, который устанавливается в печном топливнике. Имеет он довольно непростую конструкцию.

Главное его достоинство в том, что есть возможность подключить к печи систему водяного обогрева. Регистры могут выполняться по-разному, материалом для них служат металлические трубы и листовая сталь толщиной около пяти миллиметров.

Эффективно работающий регистр должен обеспечивать максимальный нагрев  воды теплоносителя, а также равномерность ее циркулирование. Из листовой стали получится качественный теплообменник, но в сравнении с регистром из металлических труб его площадь нагрева будет меньшей.

Изготавливать регистры для водяного отопления следует поручить профессиональному мастеру, который специализируется на  монтаже оборудования, предназначенного для  водяного отопления.

Печь с водяным контуром можно монтировать двумя способами: можно сложить печь с нуля с учетом размеров регистра, а также можно вмонтировать теплообменник в готовую печь.

Кирпичная печь с водяным отоплением, созданная вторым способом — более сложный и трудоемкий вариант создания системы отопления в частном доме, так как регистры придется делать, исходя из размеров топки готовой печи.

Оба способа монтажа печи с водяным котлом имеет  свои нюансы.

Прочность и функциональность печи обеспечивает правильная кладка.

При кладке печи нужно следить, чтобы размеры водяной рубашки начинались от 4 см. Если не придерживаться этого правила, то негативные последствия проявятся в виде закипания воды. Чаще всего это происходит при слабой циркуляции теплоносителя. Но если в отопительной системе используется циркулярный насос, то толщина водяной рубашки может быть немного меньше.

Толщина стенок теплообменника должны составлять не меньше 3 – 5 мм. При меньшей толщине появится такой неблагоприятный фактор, как прогорание,  и регистр придется заменять. А для этого потребуется полностью разбирать печь.

Какую толщину стенок регистра выбрать,  зависит от используемого топлива. Если в печи в качестве топлива будут использоваться дрова, то толщина стенок может быть меньшей, если же печь будет топиться углем, то стенки нужно сделать толще.

Монтаж водяной пески

Также необходимо между стенкой и регистром сделать щель толщиной полтора сантиметра. Это улучшает разогрев теплообменника и компенсирует его расширение при нагревании.

Чтобы регистр не уменьшал полезный объем топливника, необходимо правильно рассчитать нужную ширину теплообменника и печи. Но если регистр монтируется уже в готовую конструкцию печи, придется в процессе топки чаще подкладывать топливо

В готовую печь регистр можно установить только,  если конструкция печи предварительно будет разобрана, после установки регистра печь собирается заново. Работа эта не сложная, с нею можно справиться и самостоятельно без помощи мастеров.

Просто перед разбором конструкции, необходимо  зарисовать расположение кладки печи в каждом ряду. Потом по рисунку легко будет собрать разобранную часть конструкции. При необходимости можно заменить старый кирпич на новый.

Как сделать водяное отопление от печи

Система водяного отопления от печи обустраивается приблизительно также, как и с обычным твердотопливным  котлом. Единственным отличием является месторасположение теплообменника, его входное отверстие в печи расположено выше, чем в твердотопливном котле. При монтаже труб об этом следует помнить.

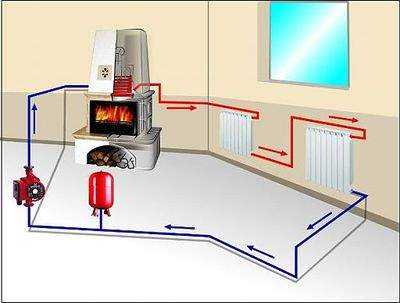

Схема отопления дома с применением печи с водяным контуром

Наверху отопительной системы устанавливается расширительный бак или гидроаккумулирующая емкость. Это необходимо чтобы повысить давление в отопительной системе. Трубы устанавливаются под углом с максимальным  наклоном. Иногда в систему встраивается циркулярный насос для улучшения КПД отопления. Но наилучшего результата можно достигнуть, если скомбинировать все методы воедино.

Ведь в таком случае отопительная система одинаково хорошо сможет работать как при наличии, так и при отсутствии электроэнергии.

Печь с водяным контуром  эффективнее,  чем твердотопливный котел, так как быстрее и лучше прогревает помещение. Такая печь отлично смотрится  на кухне, удобна она тем, что ее можно  использовать не только для обогрева помещения, но и для приготовления пищи.

79w.ru

кирпичная дровяная печь с водяным контуром для дома и дачи

В сельской местности всегда возникали трудности с отоплением. Это касается не столько вида топлива, как его использования. Конечно, есть варианты отопления дома дровами, углем, даже разработаны отопительные котлы под определенный вид топлива. Но как сделать недорогое и эффективное печное отопление с водяным контуром, используя уже имеющуюся конструкцию дымохода, не повредив при этом саму печь? Возможны ли другие варианты эконом печи?

Типы печного отопления

В нашем случае это использование существующей печки. Самым простым и доступным вариантом отопления является установка специального водогрейного бака, при котором отдельная дровяная печь не нужна. Сделать печь с водяным отоплением вполне по силам любому хозяину, затраты минимальные, особых подготовительных работ не требуется.

Печь из кирпича обязательно устанавливать в помещениях с хорошим доступом воздуха, хорошо вентилируемых.

Водогрейный бак

Водогрейный бак готовится заранее. Главное требование к его изготовлению – это качество листовой стали, которая должна не только хорошо выдерживать термические воздействия, агрессивность теплоносителя, но и хорошо проводить тепло, передавать его от печки воде.

Толщина стенок бака эконом печи должна быть 3-4 мм, это обеспечивает более быстрый прогрев дома. Стандартных размеров бака не существует, их подбирают индивидуально от ширины печной чугунной плиты, или самой плиты, это и будет длиной бака.

Ширина может составлять 20-30 см, главное, чтобы к печке оставался удобный доступ, высота — не менее 400 мм. В нижнем и верхнем углу, напротив друг друга, что обеспечит циркуляцию теплоносителя, для дальнейших монтажных работ, обвязки трубами вваривают два патрубка, можно две резьбы.

Готовый бак можно покрасить серебрянкой, это продлит срок службы, сделает привлекательнее его вид.

Оптимальных мест установки бака в помещениях внутри дома только два. Это край чугунной печной плиты, ближе к дымоходу или установка в месте перехода продуктов горения из печи в дымоход.

Далее монтируется дровяное отопление, обвязываются регистры.

Получается печь с котлом водяного отопления. Но много регистров при таком отоплении использовать не получится, по причине низкой эффективности системы, обычно устанавливают в дальней комнате, где приток теплого воздуха затруднен. Достоинством считается легкость установки, печь с водяным отоплением не требует переделки существующей системы, обслуживать такую схему обогрева удобно, потому что все на виду.

Водогрейный котел

Для лучших показателей, применяют специально разработанные отопительно-варочные дровяные печи. У таких печей обогрев происходит снизу, а вверху в топливник плиты установлен водогрейный котел водяного отопления.

Печи с водяным отоплением имеют целый ряд достоинств перед другими способами обогрева дома. Даже при сильном морозе для прогрева помещений плиту достаточно протопить два раза.

Принцип работы

Прогрев помещений дома отопительно-варочными печами происходит в перерыве между топками, радиаторы в это время остывают и отдают тепло несколько часов. КПД при этом заметно повышается, достигая 80-85 %. Улучшения достигнуты за счет лучшего съема тепла, изменения конструкции котла, это позволило значительно развить площадь его рабочей поверхности, хотя сами габаритные размеры остались без изменения.

Отходящие дымовые газы имеют большую температуру. Проходя через котел, они со всех сторон усиленно окутывают его поверхности, не мешая прогреваться внутренним стенкам нижней отопительной камеры. Стенки накапливают тепло, а когда между топками образуется перерыв, около шести/восьми часов, начинают поддерживать температуру водяного котла.

Данный тип отопления оптимально подходит для обогрева дома небольших размеров, комфортная температура достигается двухразовой топкой.

Тогда дровяное отопление значительно экономит топливо, чем при обычном использовании печки длительного горения, иногда в два раза. Оно даже эффективнее отопления заводскими водяными котлами непрерывного действия.

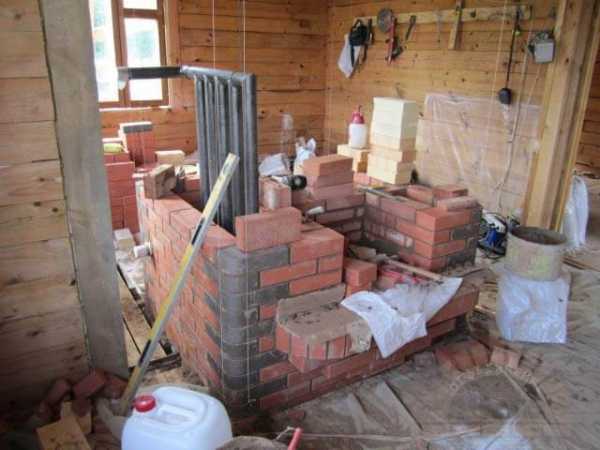

Кирпичная печь с контуром водяного отопления

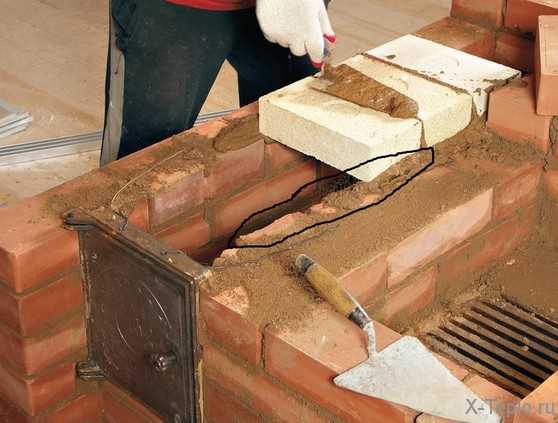

Кирпичные печи такого типа не предполагают особо сложной кладки. Печь с котлом водяного отопления имеет достаточно простую конструкцию: чугунная жарочная плита, варочная камера, вытяжной канал, водогрейная коробка, духовой шкаф.

Такая печь выкладывается из огнеупорного кирпича с применением таких же огнеупорных растворов. Дверки: топочная, поддувальная, прочистные, варочной камеры. Чугунная плита с конфоркой, водогрейная коробка, духовой шкаф, сушильная решетка, колосниковая. Дровяные печи с котлом водяного отопления на кирпичной кладке имеют схожую конструкцию.

Кладка печи

Как сделать кладку печи самостоятельно? Обустройство печки для обогрева дома начинается со сплошной кладки начального ряда, кроме одного стесанного кирпича, для создания уклона в сторону зольника. Кладку второго ряда обязательно перевязывают, с установкой поддувальной дверцы. На третьем ряду устанавливают первую поддувальную дверку. Четвертый ряд сложнее, кроме установки второй прочистной дверки на правой печной стенке, и из половинки кирпича готовят опору под духовой шкаф, где устанавливаются две колосниковые решетки.

Пятый

На пятом ряду оставляются прочистные отверстия, а если есть прочистные дверцы, то их закрепляют к кладке, с одновременной установкой котла водяного отопления, наивысшая точка которого – место выхода трубы, «подачи» горячей воды. Это позволит избежать завоздушивания системы, а сам котел и дровяное отопление будут работать хорошо.

Шестой – десятый

Шестой ряд похож на предыдущую кладку, перевязка швов обязательна. При кладке этого ряда к кладке крепят топочную дверку. Седьмым рядом перекрываем прочистные дверцы. Восьмой ряд, согласно порядовке, с чередованием швов кладки. Этим рядом перекрываются два дымохода за котлом. Два следующих ряда кладутся одинаково, с шовной перевязкой.

Одиннадцатый – двадцатый

Как видно из кладки, водяной котел не прикасается к кирпичной кладке сзади, спереди, оставленный зазор компенсирует расширение водяного котла при нагревании. На одиннадцатом, двенадцатом ряду продолжают предыдущую кладку, швы обязательно перевязывают.

Тринадцатый начинают выкладывать из огнеупорного кирпича, это начало перекрытия отопительной камеры. Четырнадцатый его продолжает. Перекрытие отопительной камеры завершает пятнадцатый ряд. Шестнадцатый ряд дополнительно перекрывает отопительную камеру.

На семнадцатом ряду определяются горизонтальные каналы верхней отопительной камеры, их размеры. Также на этом ряду устанавливаются прочистные дверцы, всего четыре. Горизонтальный канал перекрывается восемнадцатым рядом, следующий ряд – прочистные дверцы, при кладке продолжают соблюдать перевязку швов.

Девятнадцатый закрывает прочистные дверцы. На двадцатом ряду определяются размеры дымоходов.

Финальные ряды

Дальнейшие ряды кладут по порядовкам, перевязывая швы. Далее вплоть до тридцать третьего ряда — кладка по порядовкам, по правилам перевязки швов. На тридцать седьмом, тридцать восьмом ряду на кирпичные печи устанавливают дымовую задвижку.

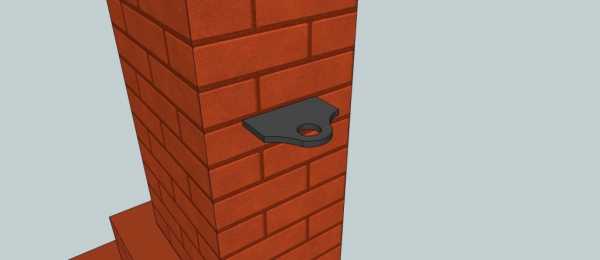

На 37-38 ряду устанавливают дымовую задвижку.

С тридцать девятого ряда начинается дымовая труба.

Наилучшие показатели водяного отопления достигаются при использовании двухтрубной отопительной системы, кроме этого, в верхней точке обязательно устанавливают расширительный бак, который при перепадах температуры теплоносителя компенсирует увеличение его объема. Высота стояка на подаче максимальная, это улучшает циркуляцию внутри системы.

x-teplo.ru

Как сделать печное водяное отопление своими руками

Экология потребления.Усадьба:В данном статье рассмотрены базовые правила для возведения печного отопления с частном доме.Сочетание новых решений и привычных традиций дает возможность создать долговечный и эффективный обогреватель, полностью независимый от централизованного источника.

В любом частном доме очень остро стоит проблема горячего бесперебойного водоснабжения и общего отопления. Для этих целей применяются самые разнообразные варианты, но наиболее простым и эффективным служит система отопления, которую подключают  к печи. В настоящее время  возможно приобрести на рынке уже готовую металлическую печь, хотя можно и сэкономить путем устройства отопления, делая систему на основе печи из кирпичей. Такую систему водяного отопления нельзя назвать очень затратной, поскольку печь можно легко выложить своими руками. Чтобы соорудить водяной котел используют металлическую обычную трубу или листовой металл. Из листового металла сваривают емкость, предназначающуюся для воды, а после ее подключают к общему контуру отопления.

Благодаря сравнительно простому процессу установки и доступной цене печь остается выгодным вариантом для обогрева домов. Особенно удобно она для обогрева при ее совмещении с водяным контуром.

Преимущества и недостатки водяного печного отопления

Сегодня очень часто можно встретить применение отопительного контура на основе печи. Такой вариант наиболее популярен для дачных домов небольших размеров, где нет смысла в установке  дорогостоящих газовых или электрических котлов.

Среди достоинств такой системы отопления можно выделить следующие:

1. Простой и быстрый процесс установки печи. Можно приобрести металлическую небольшую печь, которая способна обеспечивать автономное отопление эффективно, но можно и сложить обычную печь из кирпича, которая будит служить долго.
2. Легкость обслуживания печи, которая требует только регулярную чистку топки. Такая установка идеальна для частного дома, поскольку нет необходимости в дорогостоящем обслуживании.
3. У данной достаточно эффективной системы, если оборудование установлено правильно, КПД составит приблизительно 60 процентов при работе на жидком топливе.
4. Наличие возможности совмещения печи с камином, таким образом, можно выполнить для частного дома не только систему отопления, но также улучшить декор интерьера.
5. Возможность регулирования горения посредством обычной заслонки.

Недостатками подобной системы являются следующие:

1. Для установки конструкции печи нужно очень много свободного пространства, поскольку объем теплоотдачи зависит непосредственно от размеров самой печи.
2. У системы наблюдается длительный процесс разогрева, что делает невозможным резкое повышение температуры. Для полного разогрева частного дома требуется немало времени.
3. Для использования печей такого типа выдвигаются достаточно строгие санитарные нормы, так как продукты сгорания могут быстро загрязнить помещение. По этой причине требуется постоянная чистка оборудования. Предполагается применение специальных средств при уходе. Однако, подобные автономные средства отопления не вызывают каких-либо серьезных проблем, если проводится регулярная чистка конструкция, к тому же при постоянном уходе это не занимает много времени.
4. Водяная печь выполняет неравномерный разогрев дома, при этом наиболее высокая температура наблюдается вблизи печи, а в дальних помещениях частного дома отопление производится не так хорошо.
5. Важно при использовании печной системы уделить особое внимание противопожарным мерам.

Виды печи с водяным контуром для отопления

Данный вид оборудования изготавливают в двух вариантах. Берут уже смонтированную печь и устанавливают в нее змеевик. Такой вариант считается самум трудоемким, из-за чего используется реже. Это связано с тем, что изготавливая змеевик, необходимо опираться на имеющиеся уже габариты топливника.

Источник теплоты выкладывают своими руками в соответствии с размерами регистра. Сложенная правильным образом печка послужит гарантией того, что простоит длительное время и прослужит надежно.

Обязательно необходимо проследить, чтобы внутренняя величина  рубашки начиналась от 4-5 сантиметров. В обратном случае, в нем начнет закипать вода, что еще более вероятно в случае ее слабой циркуляции. Чтобы исправить этот изъян, устанавливается насос. Теплообменник должен иметь стенку величиной как минимум пять миллиметров. В случае, если она будет меньше по размерам, то регистр просто-напросто прогорит, что приведет к его вынужденной замене. Для его замены требуется разбор пола печи, следовательно, такая невнимательность обойдется очень дорого.

Стенки должны иметь толщину, непосредственно соответствующую виду применяемого топлива, а конкретнее его теплотворным способностям. Таким образом, к примеру, если производится топка только дровами, то стенки можно выполнить и менее трех миллиметров. В случае использования угля лучше сделать стенки толщиной минимум пять миллиметров. В таком случае нужно оставить также зазор между стенкой и регистром приблизительно в пределах десяти-двадцати миллиметров. Делать это нужно для того, чтобы нивелировать тепловое расширение применяемого металла, сохраняя таким образом его целостность.

Совмещение водяного и печного обогрева

У классического древесного дома с наличием печного отопления имеется один немаловажный недостаток: помещение прогревается обогревателем крайне неравномерно. Над печкой и вблизи нее постоянно находится прогретый воздух, а в помещениях вдали от нее холодно. По этой причине в больших домах приходится делать по нескольку печей, чтобы обеспечивалась равномерная тепловая подача.

Однако, водяное и печное отопление в частном доме можно и совместить. Для этого привычную традиционную печь из кирпича снабжают регистром, то есть теплообменником из пластиковой стали или из труб, который напоминает по форме змеевик.

Он располагается в основании дымохода или в топливном помещении, а вода внутри него нагревается от печного тепла. Затем по трубам вода поступает в радиатор, равномерно прогревая здание дома. Такая система обладает несколькими неоспоримыми преимуществами:

• Равномерность и эффективность прогрева. Можно расположить радиаторы в каждой комнате, обеспечивая ее постоянным теплом во время топки. Так как дом из древесины сам по себе держит тепло неплохо, к тому же его можно еще и обогревать, то такая обогревательная система будет вполне эффективной.
• Абсолютная независимость. Центральный газопровод есть не везде, к тому же, нередки для сельской местности перебои с электричеством. В связи с этим зимой вдруг можно остаться без тепла в самый неподходящий момент. Дровяное или угольное отопление зависит лишь от пожелания владельцев дома. Классическая печь может служить на протяжении десятков лет, не создавая каких-либо перебоев подачи тепла, если заранее запасено топливо.
• Для загородного дома с печным отоплением не требуется дополнительных затрат на обслуживание техники профессионалами. Для русской печи требуется только периодическое прочищение топки от сажи и золы, остальная же система будет работать бесперебойно.

Хотя у печного отопления имеются и определенные недостатки: такой вид отопления довольно пожароопасен, поэтому необходимо строга соблюдать все меры защиты дома. Не допускается передвижение таких обогревателей. Этот вариант нельзя назвать мобильным. Он не приемлем для двухэтажных домов, так как необходимо будет соорудить дополнительную печь, что будет стоять довольно дорого.

Печное отопление в деревянном доме, которое совмещено с водяным контуром дает возможность сэкономить на расходах топлива, хотя нужно будет протапливать печь ежедневно. Еще один из немногих минусов данной системы заключается в ее невозможности работы без непосредственного контроля и участия людей.

Подготовка к строительству и проектировка печного водяного отопления

Первым делом требуется разработка проекта, который лучше обсудить с соответствующими специалистами в данной области. Для печного отопления в доме с водяным контуром, как правило, предполагается расположение печи в центральном участке в доме и таким образом, чтобы топка выходила, например, на кухню либо иное нежилое помещение, а корпус ж е должен находится именно в жилом помещении. Такое размещение позволяет обогревать одновременно несколько комнат эффективно

Величина печи определяется габаритами самого дома. При этом один метр печной площади способен обогревать около 35 квадратных метров в доме, следовательно, по данному показателю можно рассчитывать ее величину для конкретного сооружения или дома.

В определенных случаях приобретают регистр для готовой уже печи, однако, такое бывает достаточно редко. Зачастую первым делом изготавливают или приобретают регистр необходимой площади, и уже после по нему собирается печь заданной величины.

Регистр может быть выполнен из листа или из труб, но в любом случае толщина металла должна быть как минимум 3-5 миллиметров. Более тонкий метал прогорит быстро, из-за чего придется поменять теплообменник, что приведет к большим финансовым расходам.

В топливное отделение устанавливают регистр, оставляя при этом между стенками и ним зазор небольшого размера для компенсации температурного расширения и обеспечения более эффективной передачи тепла. К тому же, необходимо обеспечить доступ, чтобы проводить периодическую чистку топки, поскольку зола и иные продукты сгорания понижают уровень КПД обогревателя.

Важно учитывать, что при монтаже регистр уменьшается величина топливной камеры, и поэтому уголь или дрова нужно подкладывать аще. Можно это предусмотреть в случае, если возводить топливник по величине змеевика и сделать его достаточно большого размера, чтобы прогреть весь дом.

Важнейшим условием для работоспособности системы является постоянный процесс циркуляции в трубах воды, для чего их нужно располагать обязательно под уклоном, также желательно при этом устанавливать циркуляционный насос, позволяющий гарантировать бесперебойную стабильную работу и не дающий закипать теплоносителю.

Важно знать, что не допускается обустройство конструкции без уклона, при этом ориентируясь только на функционирование насоса. В случае возникновения перебоев с электричеством, насос выйдет из строя, а теплоноситель закипит в трубах, и вся система выйдет из строя. Также систему необходимо снабдить расширительным баком, позволяющим компенсировать расширение воды от температурных изменений.

Завершив проектирование работы, рекомендуется показать выполненную схему соответствующим специалистам, так как любая ошибка может сделать всю конструкцию нестабильной, и поэтому пренебрегать правилами безопасности ни в коем случае нельзя.

Необходимые для работы инструменты

Для работы заранее следует подготовить необходимые инструменты:

• строительный уровень;
• угольник;
• кисть для выполнения затирки швов;
• кладочный мастерок;
• молоток;
• кирка.

Порядок действий для монтажа печного отопления

Размер печи и ее расположение, как правило, отражаются еще на этапе проектирования дома, по которому рассчитывается расположение перегородок между комнатами, а также мебели в доме. Для обустройства полноценной печи больших размеров потребуется подготовка бетонного основания, которое способно выдержать весь его вес. Укладывая напольное основание, нужно предусмотреть отступ, то есть зазор между напольным материалом и основанием печи, позволяющий дополнительно снижать вероятность возгорания.

Чтобы построить печь, необходимы правильно замешанный раствор и кирпич высокого качества. Некоторые профессионалы ориентируются  не на отработанные пропорции, а скорее на интуицию. Но если у мастера нет большого опыта, то лучше приобрести строительную смесь в уже готовом виде.

На основании настилают гидроизоляционный слой, кирпичи замачивают в воде. После их начинают выкладывать согласно порядовке на фундамент. Порядовкой называется порядная схема расположения кирпичей. Если размеры печи точно известны, то можно легко найти порядовку в интернете, предварительно распланировав стадии строительства.

В конструкцию закладывают змеевик-регистр, к которому в дальнейшем присоединяют трубы для вывода и ввода теплоносителя. Собирают печь на швы, размером максимум 4 миллиметра, к тому же, необходимо проследить, чтобы внутри дымоудаляющих каналов и топливника не было острых углов. Требуются скругленные углы, не уменьшающие спокойное дымоудаление, благодаря чему в топливнике будет собираться меньше сажи.

При строительстве печи есть несколько важных правил:

1. Требуется зазор между печкой и стенами, к тому же, необходимо постелить перед топкой металлический лист. Пол и стены предохранят от возгорания простые стены.
2. Необходимо каждые 4 ряда кладки армировать, чтобы предать ей максимальную прочность. Армирование проводят, используя металлические штыри.
3. У глиняного раствора должна быть средняя пластичность. Если раствор изготавливается своими руками, то нужно скатать шарик небольшого размера и бросить его на пол. Раствор нормальной консистенции не будет давать большие трещины и рассыпаться.
4. Дымоход должен иметь высоту как минимум 5 метров. Его завершает оголовник – элемент, защищающий трубу от попадания мусора и дождя внутрь, а также позволяющий усиливать тягу и являющийся дополнительным элементом декора здания.

Процесс установки водяного контура

Регистра для водяного печного отопления

Для эффективной работы оборудования для отопительной водяной системы необходимо установить так называемый регистр, который представляет собой котел или теплообменник. Его также часто называют змеевиком. Такой регистр ставя  в печной топливник.

Схема водяного печного отопления для частного дома состоит из следующих элементов:

• камера горения;
• зольник;
• герметичная дверца для печи;
• люк для очистки печи;
• специальная поверхность для разогрева печи;
• инжектор;
• шибер;
• отсекатель;
• конвективные трубы;
• колосник.

Котлы или регистры водяного отопления лучше в данном случае выполнять из листовой стали или из трубы, имеющей толщину стеки 3-5 миллиметров.

Изготавливая емкость самостоятельно, важно учесть, что в целях соединения деталей применяют только сварку. Подключая трубы отопления, нужно использовать специальные элементы соединения в виде фитингов, муфт и прочего. Применение именно конструкции такого вида для дома даст возможность сэкономить на котле, для которого материалы изготовления обойдутся гораздо дешевле, нежели если купить уже готовый. Наиболее оптимальный вариант – применение обычной трубы из металла для водяного отопления, в  которой просто проделываются отверстия для выходов и входов трубопровода.

Также, сооружая теплообменник для частного дома, необходимо учесть толщину стенок устанавливаемой конструкции. В случае, если планируется работа печи на дровах, то ее стенки можно выполнить и тоньше, но если выполняется водяное отопление посредством угольных брикетов, то лучше сделать толщину потолще. Если не учесть эту деталь, то котел очень быстро прогорит, а следовательно, придется в скором времени его поменять. Для этого, в свою очередь, придется разобрать печь. Таким образом, фактически нужно будет собрать печь заново после замены.

Монтаж печи и отопительной системы своими руками

Самостоятельная укладка печи не такая сложная, хотя можно применить и готовую уж металлическую конструкцию. Однако печь, выложенная из кирпича, выглядит намного эстетичней. Если работник умеет обращаться с этим материалом, то кладку печи для системы отопления можно выполнить самостоятельно.

Процесс начинается с выбора подходящего кирпича. В данном случае нужно брать только красный керамический кирпич, который предварительно был обожжен. Кирпич при этом рекомендуется выбирать только высококачественный. Для того, чтобы выполнить укладку печи, не подойдут:

• кирпич недоженный бледно-розового цвета;
• кирпич передоженный с наличием на поверхности стекловидной пленки.

У нормального материала имеется красный равномерный цвет, а при простукивании раздается металлический звук. не достаточно при работе использовать тлько красный кирпич, поскольку он немного слабоват для топи.

Для топки в данном случае можно применять тугоплавкий огнеупорный кирпич:

• для топки камнным углвм лучше взять шамотный кирпич;
• для топки дровами или торфом – белый гжельский или боровичский кирпич.

Один из самых важных этапов заключается в замешивании  раствора, особенно если это делается своими руками. Сегодня в продаже можно найти готовые уже сухие смеси. Их нужно всего лишь развести с помощью воды. Но такой раствор можно сделать и самостоятельно, применяя для этого простейшие ингредиенты. При эток порядок действий должен быть следующим:

1. Тщательно просеивается песок.
2. В емкость укладывается глина для рствора и заливается водой, а зате, разминается руками.
3. Образовавшийся глиняный раствор оставляют на три дня, а по истечении этого времени желательно его процедить через сито. У смеси должна быть консистенция как у густой сметаны.
4. Далее делается пробный раствор. В случае, если используется тощая глина, то нужно замешать различные 4 пробные порции, каждая по 0,5 литра. В этот глиняный раствор добавляют песок. Каждая часть глины имеет следующие пропорции – 1, 0,75, 0,25 и 0,1, а если используемая глина жирная, то следующие – 2, 1,5, 1 и 0,5. Затем проверяется, какой нужно использовать кладочный раствор для отопительной печи. У каждой части отщипывается кусок и из него делается шарик, имеющий диаметр 5 сантиметров. Далее шарик вращают между гладкими планками и сжимают. Таким образом, оценивают результат: если у шарика образовываются крупные трещины, а само он сжимается на 1/3, то это говорит о средней пластичности. Именно такой раствор должен использоваться для устройства печи.
5. Выполнив проверку, готовится раствор в установленными пропорциями, ориентируясь на его количество на сто штук кирпичей. На это уходит два ведра глины и полтора ведра песка. Смесь ка следует перемешивают. Смесь должна не растекаться по мастерку для кладки, а плавно с него сползать.

Чтобы разметить кладку под печное оборудование, по бокам можно установить специальные деревянные отфугованные бруски для возможности контроля вертикальности стенки у будущей печи.

Для самостоятельной кладки печи предполагается, что швы будут иметь толщину не больше 3-4 миллиметров. Сегодня довольно много вариантов кладки печи из кирпича для системы отопления в частном доме. Среди общих требований, которые к ним предъявляются, можно выделить следующие:

• армирование каждого четвертого ряда кладки с помощью металлических стержней;
• все внутренние детали печи должны выполняться скругленными и без выступов, а значит, запрещается использование кирпичей со сколами;
• для частного одноэтажного дом труба должна находиться от колосниковой трубы на высоте как минимум 5 метров;
• при прохождении кровли необходимо выполнить кирпичную “распушку”, а точнее постепенное наращивание из кирпичей;
• обязательно нужно установить над выходом у дымовой трубы оголовник, защищающий от снега, влаги и мусора и усиливающий тягу.

Заключение

Для устройства автономного отопления в частном доме можно применять различные системы. Одна из наиболее используемых систем – это печное отопление. В настоящее время на рынке можно встретить множество вариантов более современных устройств, включая электрические и газовые системы. Однако, для их работы требуются источники топлива, которые стоят довольно дорого. А металлические или кирпичные печи более экономичны, кроме того, они могут быть выполнены своими руками.

В данном статье рассмотрены базовые правила для возведения печного отопления с частном доме. Здесь указывается лишь часть требований, воздвигаемых для самостоятельного устройства печи, и рекомендуется ознакомиться полным их перечнем. Желательно посоветоваться с профессиональными печниками, а лучше последить за процессом его работы, получив при этом неоценимые знания, которых нет в соответствующих книгах и пособиях.

Сочетание новых решений и привычных традиций дает возможность создать долговечный и эффективный обогреватель, полностью независимый от централизованного источника. Поддерживая отопительный блок и печь в исправности и в порядке, можно еще на протяжении долгих лет не беспокоиться о работе отопления и о тепле в доме.

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.



econet.ru

Отопление в частном доме с помощью печного водяного контура в кирпичной печи: варианты организации системы

Прошедшая испытание веками кирпичная печь с варочной плитой, в сельской местности и загородном доме продолжает оставаться центром, вокруг которого крутится семейная жизнь. Одной из причин такой привязанности является способ передачи тепла. У печи всегда тепло, воздух быстро прогревается, а в дальних углах дома долго остаётся прохладно, вот и жмутся все поближе к печке.

Как обогреть большой дом без лишних затрат

Если в действующую кирпичную печь в топочную камеру установить теплообменник и создать наружный контур отопления, то можно создать печное отопление с водяным контуром. При этом вмонтированный в топку регистр будет служить твердотопливным котлом. Получается, что в одном месте сосредоточились две системы отопления:

• печное;
• водяной контур с регистром.

Вмонтированный в топку водяной нагреватель может быть назван регистром, змеевиком или теплообменником, от этого суть не изменится. Он служит для нагревания теплоносителя, который подаётся во внешний контур на отопление.

При таком устройстве происходит разогрев кирпичной кладки нагретым воздухом, проходящим по дымоходам. Одновременно на верхней плите топочной камеры готовится пища и корм для скота. Внутри топки в это время нагревается вода и направляется в систему циркуляции. Создаётся контур так же как и при установке обычного водогрейного твердотопливного котла. Схема выбирается однотрубная. Особенность циркуляции в том, что вход в регистр существенно выше, чем обычно. Поэтому перепад высот в циркуляционной схеме должен учитываться.

Созданная комбинированная схема обогрева частного дома позволит от одной печной конструкции отопить до 300 метров жилой площади, особенно если в схеме использовать насос на циркуляции. Однако тогда отопление будет зависеть от работы электрических сетей. На случай отсутствия электроэнергии можно выполнить обвод насоса.

Такая печь для дома с водяным отоплением должна работать совместно с регистром, поэтому даже летом система должна быть заполнена водой или отказаться от печного обогрева. Трубы в топке придут в негодность, если через них не будет циркулировать вода. Не забыть, что в схеме обязательно должен быть расширительный бачок.

Монтаж водяного контура

Как создать встроенный отопительный водяной контур печи для отопления частного дома? Для этого потребуется определиться с конструкцией регистров. Выбор невелик. Устанавливается в топочной камере или трубная гребёнка, или плоская конструкция, выполненная буквой П. для нагрева в ней воды при горении дров.

Исходя из того, что теплообменники станут работать в топке с постоянным соприкосновением металла к открытому пламени, потребуется выполнять толстостенную конструкцию с качественной сваркой швов. Кроме того, водяные камеры должны иметь достаточную ёмкость, чтобы не создать кипения воды и это учитывается в размерах регистра.

Предусмотреть место на температурное расширение металла, на возможность нагрева кирпичей за экраном, всё это является продуманной конструкторской разработкой. Создать регистр при кладке печной конструкции намного проще, чем монтировать его в уже готовую печь. Но выполняется печь для водяного отопления и тем, и другим способом.

Созданный дополнительный контур нагревает дом только во время топки, а в дальнейшем если в схеме отопления установлен циркуляционный насос, то подача тепла продолжается до остывания воды в системе. В то же время печь отдаёт тепло от нагретых кирпичей, значительно повышая КПД топлива.

Использовать печь для водяного отопления дома можно как на дровяных, так и на каменноугольных печах. Только при топке с повышенной температурой обязательна футеровка топочной камеры и первого колена дымохода огнеупорным кирпичом. Особые требования предъявляются и к толщине материала регистра.

Печь прослужит долго, если соблюдаются требования:

• стенки топочной камеры с водяным обогревом должны быть толще, чем обычные конструкции;
• особое внимание должно быть уделено качеству сварки с проведением опрессовки до окончания монтажа;
• печь не должна иметь зазоров, так как повышенное сопротивление в топочной камере может стать источником поступающего угарного газа.

Достоинства кирпичной печи с водяным обогревом

Эффективные обогревательные кирпичные печи со встроенной системой циркуляции являются оптимальным вариантом для комфортного проживания в загородном и сельском доме. Можно сказать, что селяне получили эффективный и привычный нагревательный прибор.

1. Простая печь способна отдать 6500 Ккал тепла в час, что хватает на обогрев до 50 м площади. Встроенное водяное отопление позволит обогреть в 2,5 раза большую площадь с использованием того же количества топлива. Экономичность системы налицо.
2. Одновременная работа котла и печи даст тепловую нагрузку в 21000 Ккал и обогреет большую площадь.
3. Имеется возможность использовать на отопление дома недорогое топливо, дрова и уголь.
4. Возможность не постоянного горения, а периодическое протапливание печи, что делает систему более экономичной, чем отопительный постоянно работающий котёл.
5. Высокий коэффициент полезного действия при использовании топлива в комбинированной системе.
6. Возможность устройства современного отопления с небольшими финансовыми затратами.

Недостатки комбинированной системы отопления

Недостатков в такой системе немного, но они есть. Первым из них является нерегулируемая подача теплоносителя по циркуляционным трубам. Это значит, что в доме не будет стабильной комфортной температуры. На это можно возразить, в деревенских домах зимой никогда не было стабильной температуры зимой. Но с установкой контура можно получить обогрев сразу после растопки печи. Теплоноситель сразу начинает циркулировать по трубам, а кирпичи ещё не нагрелись. С другой стороны, печь можно разогревать понемногу, но чаще.

Другим вопросом станет невозможность готовить пищу на печи в летнее время. В первых, воду из системы можно сливать. С другой стороны, в сельской местности летом не топят и предпочитают спать в прохладе. У всех имеются альтернативные приборы для приготовления пищи.

За печью нужно следить, чистить зольник, контролировать дымоходы. А разве без встроенного регистра хозяева не удаляли золу регулярно и не чистили дымоходы?

Резюме

Комбинированная печь, сложенная профессиональным печником, станет уместной в любом загородном доме. От хозяев зависит, как из обычного прибора отопления сделать необычную конструкцию, которой может быть отведено место в гостиной. Современные мастера делают каминные печи двойного назначения или создают печи особых очертаний с высокой функциональностью.

pechi.guru

Печь с водяным контуром для отопления дома

Часто случается так, что хозяева не желают расставаться с дровяной или угольной печкой. И не потому, что нет рядом с домом газопровода или не на что купить дорогой современный котел. Основной причиной является простое стремление к чему-то старому, испытанному, природному. Считается, что тепло, излучаемое печью или камином на натуральном топливе, благотворно влияет на здоровье человека. Экономический фактор также имеет немаловажное значение. Так как этот вид отопления не зависит от сторонних энергоносителей – газа, электричества. Стало модным устраивать печное отопление в новых домах, объединяя три функции в одной:

• возможность приготовления пищи;
• при наличии лежанки – дополнительное спальное место;
• обогрев дома при помощи водяного контура.

Сама по себе печка отапливает дом неравномерно: рядом с ней тепло, а чем дальше от нее – тем прохладнее. А вот устройство печи с водяным контуром для отопления дома – отличный вариант, чтобы и к старине быть ближе, а также дом отопить полностью и равномерно. Удобнее всего это делать на стадии строительства дома, заранее определив модель и размеры печи. Хотя можно устроить переоборудование имеющейся плиты в ходе ремонта, но при этом значительно сужается выбор модификации теплообменника. Печное отопление с водяным контуром имеет массу достоинств и, пожалуй, один существенный недостаток. Приходится постоянно следить за наличием топлива в печке и запасать его на зиму в достаточном количестве.

Принцип работы водяного отопления от печки

Обычная дровяная печь с водяным контуром и теплообменником по своей сути может быть сравнима с твердотопливным котлом. При этом источником тепла является не только теплоноситель, но и сама печка. Если закончилось топливо, его не успели вовремя пополнить, то стенки от плиты будут сохранять тепло дольше, чем радиаторы и дом не остынет. Суть этой отопительной системы заключается в том, что в конструкцию печки монтируют теплообменник, от которого стальными трубами выполняется разводка по всему дому. Получается не что иное, как замкнутый цикл, работающий по обычному принципу любой отопительной сети. Находящийся в теплообменнике теплоноситель нагревается и, циркулируя по трубам и радиаторам, обогревает помещения.

Схема с естественным движением теплоносителя

Пригодна для зданий небольшой площади и объема. К примеру, отопительные печи с водяным контуром для дачи обычно работают с естественной циркуляцией носителя тепла. В этом случае монтаж разводки трубопровода должен осуществляться с обязательным соблюдением уклона по все протяженности. Используются стальные трубы и металлическая запорная арматура. Расширительный бачок должен быть расположен в самой верхней точке системы и иметь полностью открытый верх или его часть. Это необходимо для того, чтобы при слишком резком повышении температуры внутри системы, была возможность свободного выхода воды или пара. Также через открытый верх бачка удобно доливать воду, при необходимости. В качестве отопительных приборов используются обычные чугунные радиаторы, стальные батареи или регистры, изготовленные из стальных труб при помощи сварки. Печное отопление частного дома своими руками выполняется чаще всего именно в таком варианте.

Схема с принудительной циркуляцией

Принудительное движение теплоносителя по теплопроводу обеспечивается циркуляционным насосом. Такая система работает более эффективно, но находится в зависимости от электроэнергии. Поэтому есть резон установки насоса вместе с байпасом, а трубопровод монтировать с соблюдением уклонов. При отключении электроэнергии и остановке насоса движение горячей воды по трубам будет осуществляться через байпас естественным образом.

Как вариант принудительной схемы – применение теплового аккумулятора. Создается два независимо работающих контура:

• в первом происходит естественная передача теплоносителя в отдельно стоящую накопительную емкость, обустроенную по принципу термоса;
• второй контур работает с принудительной циркуляцией и осуществляет движение носителя тепла по трубопроводам и приборам отопления системы.

Такая схема удобна тем, что интенсивная работа печки активно нагревает воду в буферном баке, не затрагивая основную сеть. Радиаторы, питаясь уже от аккумулятора, создают в доме комфортную ситуацию, не перегреваясь и не охлаждаясь сверх меры. Если уголь или дрова в печи перегорели и она перестала греться, то тепла от буферной емкости хватит на достаточно продолжительное время и при остывшей плите.

Модификации теплообменников

Основным материалом для изготовления печных теплообменников служит сталь. Иногда используют медные трубы, однако это «удовольствие» слишком дорогое. Габариты и конструкция определяются в зависимости от площади обогреваемого здания и размеров печи. Кроме того, имеет значение ее конструкция. Так, существует печь длительного горения с водяным контуром и обычная, которую топят не постоянно, а через определенные промежутки времени. Этот факт обязательно учитывается при выборе устройства теплообменника. Он может быть изготовлен в виде:

• бака;
• регистра, сваренного из стальных труб;
• змеевика, изготовленного из изогнутой трубы;
• водяной рубашки или «труба в трубе».

Это разновидности, которые встречаются чаще всего. Однако современные умельцы приспосабливают и используют в качестве теплообменника использованные чугунные радиаторы, полотенцесушители и другие металлические конструкции, имеющиеся в домашних запасниках. Важно, чтобы в эти изделия можно было встроить входной и выходной патрубки и обеспечить их целостность.

Строительство кирпичной печи с контуром отопления

Есть варианты обустройства водяного отопления от существующих печей на твердом топливе. Но все они ограничены выбором размеров и конструкции теплообменника габаритами печной топки и устройством дымохода. Гораздо больше возможностей у новой плиты. В этом случае ее величина и конструкция уже учитывает наличие генератора тепла. И его установка в печь является одним из этапов строительства. Можно сказать, что в этом случае печка и дымоход возводятся вокруг теплообменника.

Изначально следует подготовить ровное и прочное основание. Под само сооружение надо выполнить постамент из огнеупорных материалов, а вокруг него защитное покрытие пола от случайного попадания искр. Кирпичная печь с водяным контуром своими руками возводится поэтапно. Понятно, что в качестве основного материала используется огнеупорный кирпич, а для скрепления – негорючий раствор специального состава. Процедура кладки осуществляется по всем правилам – соблюдение выкладки углов, перевязка горизонтальных и вертикальных рядов, постоянная выверка горизонтов. Процесс выглядит следующим образом:

• первый ряд делается сплошным;
• во втором ряду начинается формирование зольного отделения, устанавливается дверца;
• третий ряд повторяет предыдущий, а в четвертом – обустраивается основание под топочную камеру с вырезами под колосники;
• монтаж колосниковой решетки и установка котла;
• в данном случае котел представляет собой П-образную полую конструкцию с двумя патрубками (входным и выходным) и отверстием на задней стенке для отводов продуктов горения;
• далее кладка кирпичей производится в обычном порядке с соблюдением правил устройства дымоходов, установкой дверец для их прочистки и выемки сажи;
• дверкой закрывается топочная камера, которая усиливается сверху специальной стальной пластиной;
• патрубки необходимо делать с таким расчетом, чтобы они выходили за пределы плиты, также выполнять их изоляцию асбестовыми материалами;
• между котлом и кирпичами необходимо оставлять небольшой зазор на случай расширения стали от нагрева;
• после выведения кирпичной кладки на определенную высоту, над котлом, в заранее приготовленные вырезы, монтируется чугунная варочная панель с одним или двумя отверстиями;
• в одной плоскости с варочной поверхностью, край печи обрамляют стальным уголком.

Для изготовления котла такого типа рекомендуется применять листовую сталь толщиной не менее 5 мм. Более тонкая сталь от сильного нагрева быстро прогорит, особенно если в качестве основного топлива используется уголь.

Патрубок для обратной трубы необходимо располагать как можно ближе к плинтусу. Если такая возможность отсутствует, то для лучшей работы отопительной системы надо установить циркуляционный насос.

Другие виды печей

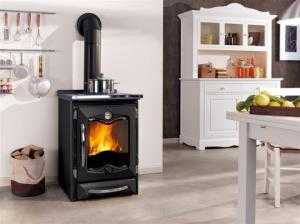

Для того, чтобы обогреть загородный дом или дачу не обязательно делать новые печи или переоборудовать существующие. Можно приобрести чугунную печь заводского изготовления, установить ее в подготовленном месте. Подключить к ней водяной контур и вывести дымоход. В качестве топлива для такой плиты можно использовать дрова, уголь, брикеты из различного горючего сырья. Они просты в обслуживании, надежны в эксплуатации. Однако, как и другие варианты, требуют обязательного исполнения противопожарных мероприятий.

Не менее популярным сейчас считается строительство каминов с водяным контуром. И здесь тоже есть выбор – приобрести готовую конструкцию и правильно ее смонтировать, или построить кирпичное сооружение и внедрить в него каминную топку. Ее можно подобрать по техническим показателям, наиболее подходящим в конкретному случаю. В паспортах на это оборудование указываются размеры камеры сгорания топлива, а также три величины мощности: самая низкая, наиболее высокая и номинальная.

И, наконец, новомодное явление – печка «Булерьян». Представляет собой стальную конструкцию, сотоящую из топки, которую опоясывают трубы. Несколько напоминает буржуйку, но принципиально отличается от нее по способу обогрева помещения. Можно сказать, что данный агрегат является одновременно и газогенератором и конвектором. Работает обычно на древесном топливе. Выглядит это так:

• в нижние трубы засасывается холодный воздух;
• за время движения он нагревается до температуры в 140 градусов;
• из верхних труб в помещение поступает уже нагретый воздух.

Топка в булерьяне устроена таким образом, что дрова в ней не сгорают моментально, а подвергаются процессу тления. Образующиеся при этом печные газы полностью догорают в отдельной камере.

Производители выпускают булерьяны в различных видах, даже в образе паровозика. Такую печку с красивым дизайном можно вписать в любой интерьер дома, коттеджа, дачи. Ее можно подключить к действующему дымоходу или построить новый. Она занимает очень мало места и экономно расходует топливо при максимально эффективном отоплении помещения горячим воздухом. Булерьян устанавливают на специальную площадку из негорючих материалов или на подставку.

stroikadialog.ru
